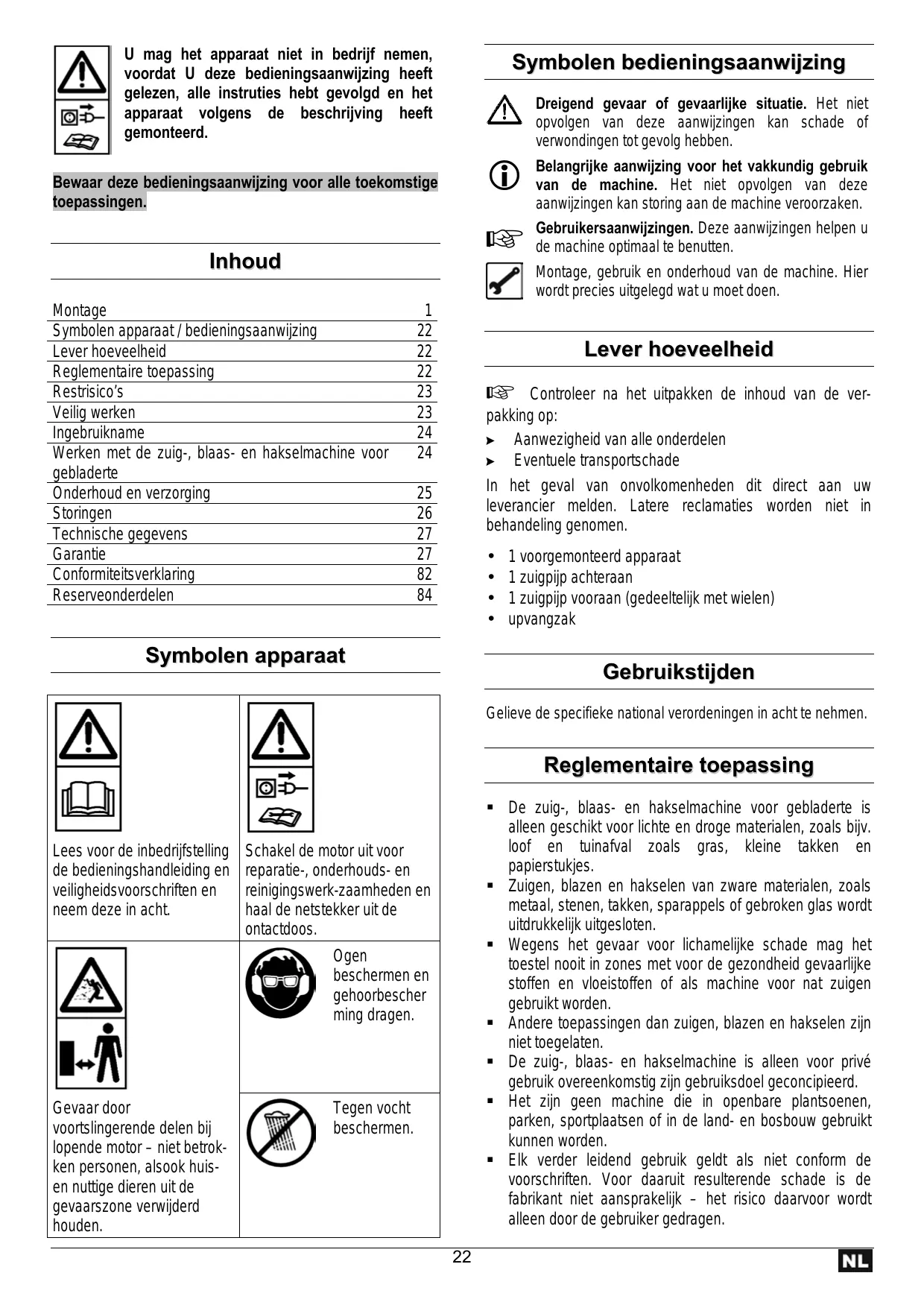

GEBRUIKSAANWIJZING SBH 2500 ATIKA

Zuig-, blaas- en hakselmachine voor gebladerte

Bedieningshandleidning – Veiligheidsinstructies – Reserveonderdelen

U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Inhoud

Montage	1
Symbolen apparaat / bedieningsaanwijzing	22
Lever hoeveelheid	22
Reglementaire toepassing	22
Restrisico's	23
Veilig werken	23
Ingebruikname	24
Werken met de zuig-, bleas- en hakselmachine voor gebladerte	24
Onderhoud en verzorging	25
Storingen	26
Technische geevens	27
Garantie	27
Conformiteitsverklaring	82
Reserveonderdelen	84

Symbolen apparatus

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze inRCT.	Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerk-zaamheden en haal de netstekker uit de ontactdoos.
Gevaar door voortslingerende delen bij lopende motor – Niet betrokken personen, alsook huis-en nuttige dieren uit de gevaarszone verwijderd hoven.	Ogen beschermen en gehoorbescher ming dragen.
	Tegen vocht beschermen.

Symbolen bedieningsaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.
Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.
Gebruikersaanwijzingen. Deze aanwijzingen helpen de machine optimaal te benutten.
Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet去做.

Lever hoeveelheid

Controleer na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden nicht in behandeling genomen.

1 voorgemonteerd apparatus
1 zuigpijp achteraan
1 zuigpijp vooraan (gedeeltelijk met wielen)
- upvangzak

Gebruikstijden

Gelieve de specifieke national verordeningen in acht tenehmen.

Reglementaire toepassing

• De zuig-, blaas- en hakselmachine voor gebladerte is alleen geschikt voor lichte en droge materialen, zoals bijv. loof en tuinafval zoals gras,kleine takken en papierstukjes.
• Zuigen, blazen en hakselen van zware materialen, zoals metaal, stenen, takken, sparappels of gebrozen glas worden uitdrukkelijk uitgesloten.
• Wegens het gevaar voor lichamelijke schade mag het toestel nooit in zones met voor de gezondheid gevaarlijke stoffen en vloeistoffen of als machine voor nat zuigen gebruikt worden.
• Andere toepassingen dan zuigen, blazen en hakselen zich nicht toegelaten.
• De zuig-, blaas- en hakselmachine is alleen voor privé gebruik overeenkomstig়n gebruiksdoel geconcipieerd.
• Het zijn geen machine die in openbare plantsoenen, parken, sportplaatsen of in de land- en bosbouw gezruikt konnen worden.
• Elk verder leidend gebruik geldt als nicht conform de voorschriften. Voor waaruit resulterende schade is de fabrikant Niet aansprakelijk - het risico waarvoort wordt alleen door de gebruiker gedragen.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminalisierung worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Geignorerde of over het hoofd geziene veiligheidsmaatregelen können leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevalten en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veriligiousvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de zuig-, blaas-en hakselmachine voor gebladerte").
- Zorg voor een stabiele en uitgebalancerde houding Buig u Niet voorover.
Wees oplettend. Let er op, wat u doet. Werk verstandig Gebruik het toestel niet:

• wanneruvermoeid bent.
• onder invloed van drugs, alcohol of medicijnen staat, die uw oordelingsvermögen können beinvloeden.

Draagijdens het werkken

• veiligheidsbril of veiligheidsvizier
• veilgheidshandschoenen
• gehoorsbeschemmers
• geen schoenen met gladde zolen dragen
• een Lange broek

Draag geschichte werkkleding:
- geen wijde kleding of sieraden (zijKnownen door beweeglijke delen worden gegrepen)
- De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.

• Kinderen enjongeren onder 16aar en personnes, die gebruiksaanwijzing Niet gelezen hebben, mogen de machine Niet bedieren.
• Kinderen dieren uit de buurt van het apparaat te worden geweerd.
• Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurt�.
• De gekruiker is verantwoordelijk voor ongevalten met andere Personen of hun eigendom.
  Laat de machine nicht zonder toezicht aller.
• Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
• Overbelast de machine nicht. U werkkt better en zeker met de juiste belasting van de machine.
• Werk alleen met alle veriligeidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veriligeid in gevaar kan brengen.
• Apparaat resp. onderdelen van het apparaat Niet veranderen.
• Het apparaat mag nicht met water worden afgespoten (bron van gevaar voor elektrische stroom).
• Machine nicht in de regen latent staan. Niet in de regen met die machine werken.

• Als u de machine nicht gebrukt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.
  Schakel de machine uit en neem de steker uit het stopcontact bij:

• reparatiewerkzaamheden

• onderhouds- en reinigings-werkzaamheden
• controller de aansluitleidingen, of deze ineengestrengeld of beschadigd zich.
• omschakelen van zuigen op blazen.
• transport van de machine
• het verlaten van de machine (ook voor een korteijd)

• ongewone geluiden en trillingen.

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle凭证heidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controller of delen van de machine beschadigd resp. defect়n. Alle delen要去en juist gemonteerd়n en goed functioneren om de machine correct te laten werken.
• Beschadigde bescherminrichtingen en delen要去en, indienoodzakelijk, dooreenerkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F) maar, met een draad doorsnede van minstens:

• 3 × 1,5 ~mm^2 bij een lenghte tot 25 ~m .
  3× 2,5mm^2 bij een lenghte vanaf 25m

• Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen nicht更是, de functie van de machine worden gereduceerd.

• De opsteekinrichting van de aansluitleiding dint gegen spatwater beveiligd teijken.
• Bij het leggen van de aansluitleiding erop letten dat deze Niet gekneusd of geknikt worden en dat de stekerverbinding Niet nat worden.
• Gebruik de kabel Niet voor doeleinden warvvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verleng kabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buiten- Werking stellen.

Elektrische aansluitingen of reparaties mogen alleen door een ergend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijk voorschriften要去 opgevolgd worden.

Reparations aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele toebehoren gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.

• Controller voor ieder gebruik

• Aansluitleidingen op defecteplaatsen (scheuren, sneden o. d.)

• de machine op enventuele beschadigingen
  of alle schroeven goed+zijn vastgedraaid
• het hydraulisch system op lekkages

Aansluiting op het net

• Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik verleng kabel met voldoende diameter.
• Gebruik geen defecte kabels.
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaulitschakelaar) met 30mA .

i Beveiliging: 10 A

(i) Werken met de zuigmachine

aanvullende VEILIGHEIDSINSTRUCTIES

• Alleen Personen van meer dan 16 jaren, die de bedieningshandleiding hebben gelezen en begrepen mogen de machine bedieren.
• Draag uw veiligheidsuitrustingen (veiligheidsbril-/vizier, handschoenen), om u gegen möglichke letsels te beschemen.
• Richt de zuig-/blaaspijp nooit op Personen of dieren. Blaas ook geen voorwerpen in de richting, waaringen of dieren staan.
• Toeschouwers dienen een veiligheidsafstand van minimum 5 m te bewaren.
• Wees voorzichtig voor opgewaaide en rondvliegende voorwerpen. Bijzonder gevaarlijk isশaar bij het terugstooteffect aan muren en huiswanden. Controlleroor voor het begin van de werkzaamheden het arbeidsbereik en letijdens het werk op vreme de voorwerpen (bijv. stenen).
• Gebruik het toestel niet met natte handen of bij vochtige weersomstandigheden.
• Breng uw handen of voeten nicht in de buurt van het roterend schoopenrad.

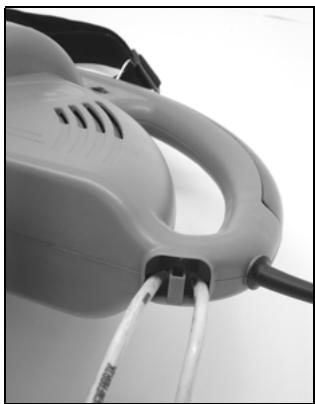

• Geleid de aansluitleiding steeds maar après, van het toestel weg. Er bestaat anders gevaar voor struikelen,uitglieden of vallen.

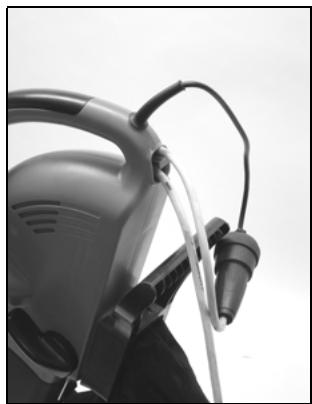

• Bevestig de aansluitleiding achteraan aan het toestel.

• Gebruik het toestel nooit

• zonder opvangzak,
  met Niet gesloten ritssluiting van de opvangzak.

De zuig-, blaas- en hakselmachine functioneert slechts, wanner de reinigingsklep gesloten is (veiligheidsuitschakeling).

Wat kan ik zuigen en blazen?

JA

Lichte en droge materialen, bijv. droog loot en tuinafval zoals gras,kleine takken en papierstukjes.

NEE

Zware materialen, zoals bijv. metaal, stenen, takken, sparappels of gebrozen glas.

Zuig of blaas met het toestel geen brandende,
explosieve of rokende voorwerpen zoals sigaretten,
lucifers of hete as.

Zuig of blaas geen vloeistoffen, bijzonder geen brandbare vloeistoffen zoals benzine. Gebruik het toestel Niet in de buurt van zulke stoffen.

Bediening

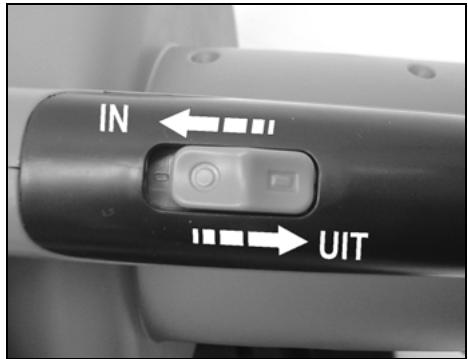

In-/Uitschakelen

Vergewis u er voor de inbedrijfstelling van, dat de opvangzak gemonteerd, Niet beschadigd of versleten is en de ritssluiting gesloten is.

Instructies voor het gebruik als zuig- en hakseltoestel

1. Zet de omschakelaar op de zuig-/hakselpositie.
2. Houd het toestel met de handgreep vast en schouder de draagriem. Stel de draagriem zo in, dat een veilig en aangenaam dragen van het toestel gegarandeerd is.
3. Schakel het toestel in.
4. Beweeg het toestel langzaam en gelijkmatig boven het op te zuigen materiaal. Druk het toestel Niet in het loft.
5. Het zuigvermögen vermindert, wanner de opvangzak vol is. Schakel het toestel UIT en haal de netstekker UIT de contactdoos. Open de ritssluiting en ledig dan de opvangzak.
6. Schakel de omschakelaar na het einde van de werkzaamheden op blazen, om resten uit de zuig-/blaaspijp te verwijderen.

① Loof vroeg opnemen! - Het is raadzaam, loot indien möglichk bij droog wee en zo snel möglichk na het neervallen van het loof op te nemen. Nat loof vormt een probleem, Zoals eveneens loof dat reeds te rotten begonnen heeft, of op grotere hopen is gewaaid.

Instructies over het gebruik als blaastroestel

1. Zet de omschakelaar op de blaaspositie.
2. Houd het toestel met de handgreep vast en schouder de draagriem. Stel de draagriem zo in, dat een veilig en aangenaam dragen van het toestel gegarandeerd is.
3. Schakel het toestel in.
4. Beweeg de zuig-/blaaspijp met uithalende bewegingen, langzaam en gelijkmatig een paar centimeter boven de grond van de ene ziche maar de andere.

Zuig-/ blaas- en hakselmachine met toerentalregeling

Bij deze uitvoering is het toerental van de motor en daardoor ook het zuig- en blaasvermogen regelbaar. U kunt het toerental traploos instellen van 3400min^-1 tot 14000 min -1

Onderhoud en verzorging

Voor onderhouds- en reinigingswerkzaamheden de netstekker uit de contactdoos halen.

Bewaar de zuig-, blaas- en hakselmachine op een droge plaats buiten de reikwijdte van kinderen.

Gelieve bij eventuele storingen contact op te nemen met de producent of met de door hem genoemde firma (zie klantenserviceregister).

Neem het onderstaande in acht om de functionaliteit van uw zuig-, blaas- en hakseltoestel te behouden.

Reiniging van het toestel

Reinig het toestel na het einde van de werkzaamheden grondig.

1. Houd de ventilatiespleten vrij van stof. Reinig de sploten met eenkleine borstel.
2. Reinig de zuig-/blaaspijp met een in de handel gebruikelijke flessenborstel.

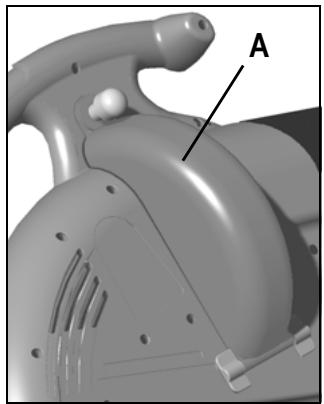

3. Open de reinigingsklep A voor het reinigen van de hakselturbine B.

Bedien nooit de omschakelaar "zuigen / blazen" bij geopende reinigingsklep.

1. Wis het toestel af met een zachte, schone doek. Gebruik waar voor een zacht zeepsop.

Reinig het toestel Niet
- onder stromend water.
- met een hoogdruk reinigingstoestel.
- met bijtende poetsmiddelen, die zuur, chloor, benzine of petroleum bevatten.

Reiniging van de opvangzak

Ledig de opvangzak na elke toepassing.

1. Schud de opvangzak goed uit.
2. Keer de binnenkant maar buiten, om de opvangzak uit te borstelen.
3. Was de opvangzak bij sterke vervoiling of minimum een keer peraar handmatig met een zacht zeepsop.

Bij een moeilijk gangbare ritssluiting dient u der ritssluitingtanden met droge zeep in te wrijven.

4 Controller voor uw eigeneiligheid de opvangzak regelmatig op beschadigingen. Wissel een beschadigde opvangzak onmiddelijk UIT.

Mogelijkke storingen

Probleem	Mogelijk oorzaak	Oplossing
Motor loopt nicht aan.	→ Netspanning ontbreekt (stroomuitval). → Aansluitkabel defect. → Reinigungskrep net gesloten (veiligheidsuitschakeling is geacti-veerd). → Motor of schakelaar defect.	→ Zekering controleren (10 A). → Kabel uittwissen c.q. kabel latent controleren (elektricien). Defecte kabels nicht meer gebruiken. → Reinigungskrep sluiten. → Gieve voor het oplossen van problemen contact op te nemen met de producent of een door hem genoemde firma (zie klantenserviceregister).
Zuigmateriaal worden nicht correct ingezogen (verminderd zuigvermögen).	→ Toestel is vol c.q. geblokkeerd. → Opvangzak is te vol. → Ingesteld toerental te laag (alleen bij zuig-, blaas- en hakselmachines met traploos regelbaar toerental). → Verlengsnoer te lang of tekleine doorsnede. Stekke te ver van hoofdaansluiting verwijderd en tekleine doorsnede van de aansluitkabel.	→ Toestel inwendig reinigen. → Opvangzak ledigen. → Hoger toerental instellen. → Verlengnoor min. 1,5 mm2, max. 25 m lang. Bij langere kabel doorsnede min. 2,5 mm2.

Technische gegevens

Model	2100	2200	2300	2400	2500
Motorvermögen P1	2100 W	2200 W	2300 W	2400 W	2500 W
Motor	Wisselstroommotor 230 V ~ 50 Hz
Toerental n zonder toerentalregeling	14000 min-1
Toerental n met toerentalregeling	3400 – 14000 min-1
Blaas- luchtstroom (max. luchtsnelheid).	270 km/h
Aanzuigvermögen (max. hoeveelheid lucht).	780 m3/h
Hand-Arm-trillingen (volgens EN 1033/DIN 45675).	avhw = < 2,5 m/s2
Opvangzak (volume).	45 l
Gewicht	5,4 kg
Geluidsniveau LWA (volgens 2000/14/EG)	gemeten geluidsniveau 102 dB (A) gegarandeerd geluidsniveau 103 dB (A)
Geluiddrukpegel LPA (volgens 2000/14/EG)	90 dB (A)

Garantievoorwaarden

• Wij aanvaarden 2 jaare garantie vanaf leverung van het apparaat vanuit het magazijn van de handelaar en voor gebreken die zich opgetreden door materiaal- resp. Fabricagefouten.
  Voor schade die ontstaat door onvakkundige behandeling of onvoldoende verpakking bij het terugzenden van de apparaten c.q. het Niet-inachtnemen van de bedienigshandleiding, uijn aanspraken op garantie ookijdens de garantieperiode uitgesloten.
• Gebrekkige onderdelen dieren vrijn van porto- resp. Vrachtkosten an once fabriek te worden opgestuurd. De beslissing i. v. m. een Gratis levering van verrangende onderdelen ligt bij ons.
• De garantie geldt nicht voor de normale slijtage van hakselturbine en opvangzak.
• Noodzakelijkke garantieewerkzaamheden worden door ons uitgevoerd. Het verhelpen van de schade door een andere firma dientuitgedrukklijk door ons te worden goedgekeurd.
• Alleen indien orginele reserveonderdelen worden gebrukt, bieden wij garantie.
• Om een recyclage per soort te kunnen uitvoeren, zich alle kunststoffdelen gemarkeerd. Gelinge contact op te nemen met de producent om Nieteer gebruiksklare toestellen te laten recycleren. De producent noemt u de actuèle recyclagekosten.
  Wijzingen die de technische vooruitgang dienen., honden wij bij ons.

NL verklaren, iutsuitende verantwoordelijkheid, dat het produit zuig-, blaas- en hakselmachine voor gebladerte

haarop deze verklaring betrekking heeft, voldoet aan de desbeteffende veiligheids- en gezonheidseisen van de richtlijn 98/37/EG, alsmede aan de eisen van de andere desbeteffende richlijnen
