SBH 2500 - Gartensauger ATIKA - Kostenlose Bedienungsanleitung

Produkttyp	Laubsauger-Laubbläser-Häcksler
Marke	ATIKA
Modell	SBH 2500
Motorleistung	2500 W
Stromversorgung	230 V ~ 50 Hz
Drehzahl (ohne Regelung)	14000 min⁻¹
Drehzahl (mit Regelung)	3400 – 14000 min⁻¹
Luftdurchsatz (Saugen)	780 m³/h
Luftgeschwindigkeit (Blasen)	270 km/h
Volumen des Auffangbeutels	45 L
Gewicht	5,4 kg
Schallleistungspegel (LWA)	103 dB(A) garantiert
Schalldruckpegel (LPA)	90 dB(A)
Hand-Arm-Vibration	< 2,5 m/s²
Funktionen	Saugen, Blasen, Häckseln
Drehzahlregelung	Stufenlos (3400-14000 min⁻¹)
Elektrische Sicherheit	Schutz durch Fehlerstromschutzschalter 30 mA empfohlen
Wartung	Regelmäßige Reinigung der Lüftungsschlitze, des Rohrs und des Beutels
Garantie	2 Jahre
Ersatzteile	Originalersatzteile empfohlen, Häckselturbine und Auffangbeutel

Häufig gestellte Fragen - SBH 2500 ATIKA

Welche Arten von Abfällen können mit dem SBH 2500 gesaugt werden?

Das Gerät ist zum Saugen von leichten und trockenen Materialien wie Blätter, Gras, kleine Äste und kleine Papierstücke ausgelegt. Saugen Sie niemals Metall, Steine, Glas, Flüssigkeiten oder brennende Gegenstände.

Wie stelle ich die Drehzahl ein?

Der SBH 2500 verfügt über eine stufenlose Drehzahlregelung von 3400 bis 14000 min⁻¹. Verwenden Sie den Drehzahlregler am Gerät, um die Saug- oder Blasleistung anzupassen.

Was tun, wenn der Motor nicht anspringt?

Überprüfen Sie zuerst das Vorhandensein von Netzspannung (Sicherung 10 A), den Zustand des Netzkabels und stellen Sie sicher, dass die Reinigungsklappe geschlossen ist (Notaus). Wenn das Problem weiterhin besteht, wenden Sie sich an den Hersteller.

Wie pflege ich den Auffangbeutel?

Leeren Sie den Beutel nach jedem Gebrauch, schütteln Sie ihn aus und waschen Sie ihn einmal jährlich mit der Hand in Seifenwasser. Überprüfen Sie regelmäßig auf Beschädigungen und ersetzen Sie ihn bei Bedarf.

Kann das Gerät im Regen verwendet werden?

Nein, verwenden Sie das Gerät niemals bei Nässe oder mit nassen Händen. Es ist nur für den Einsatz bei trockenem Wetter ausgelegt.

Welcher Sicherheitsabstand ist um das Gerät einzuhalten?

Personen und Tiere müssen sich aufgrund möglicher Wegschleudern mindestens 5 Meter vom Arbeitsbereich entfernt aufhalten.

Wie reinige ich die Häckselturbine?

Trennen Sie das Gerät vom Netz, öffnen Sie die Reinigungsklappe A und reinigen Sie die Turbine B mit einer Bürste. Betätigen Sie niemals den Schalter Saugen/Blasen, wenn die Klappe geöffnet ist.

Welches Verlängerungskabel verwenden?

Verwenden Sie ein Verlängerungskabel mit mindestens 1,5 mm² Querschnitt für eine maximale Länge von 25 m. Für größere Längen verwenden Sie 2,5 mm².

Ist das Gerät garantiert?

Ja, die Garantie beträgt 2 Jahre ab Lieferung und deckt Material- oder Herstellungsfehler ab. Normale Abnutzung (Turbine, Beutel) ist nicht eingeschlossen.

Können nicht originale Ersatzteile verwendet werden?

Nein, nur Originalersatzteile werden für Sicherheit und einwandfreie Funktion empfohlen. Die Verwendung von nicht originalen Teilen führt zum Garantieverlust.

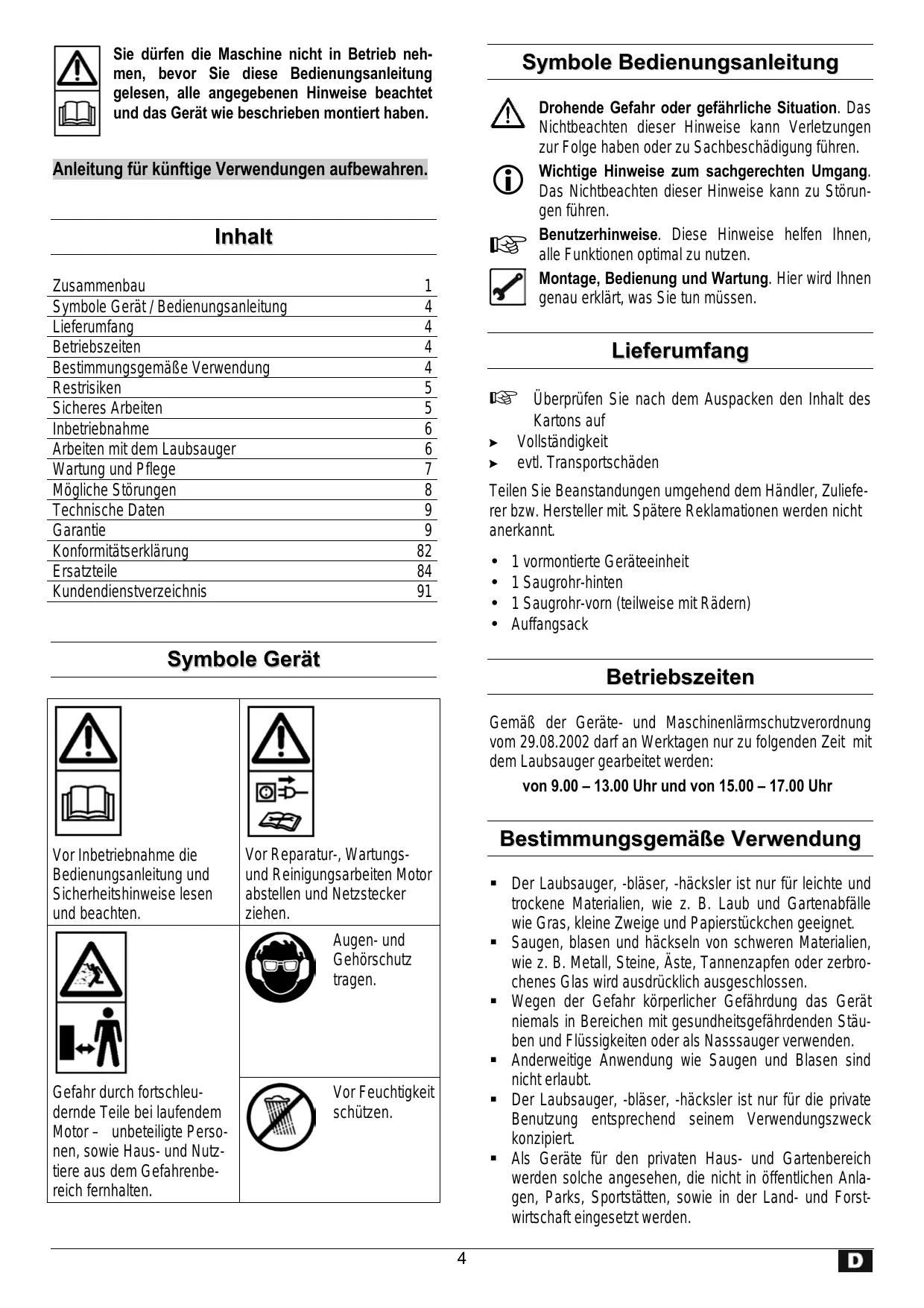

BEDIENUNGSANLEITUNG SBH 2500 ATIKA

Bedienungsanleitung - Sicherheitshinweise - Ersatzeile

Sie dürfen die Maschine nicht in Betrieb halten, bevor Sie diese Bedienungsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

Zusammenbau	1
Symbole Gerät / Bedienungsanleitung	4
Lieferumfang	4
Betriebszeiten	4
Bestimmungsgemäße Verwendung	4
Restrisiken	5
Sicheres Arbeiten	5
Inbetriebnahme	6
Arbeiten mit dem Laubsauger	6
Wartung und Pflege	7
Mögliche Störungen	8
Technische Daten	9
Garantie	9
Konformitätserklärung	82
Ersatzteile	84
Kundendienstverzeichnis	91

Symbole Gerät

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise setzen und beachten.

Gefahr durch fortschleudende Teile bei laufendem Motor - unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.

Vor Reparatur-, Wartungs- und Reinigungsrarbeiten Motor abstellen und Netzsteckerziehen.

Augen- und Gehorschutz trag.

Vor Feuchtigkeit schützen.

Symbole Bedienungsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise herself ihren, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklart, was Sie tun müssen.

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 vormontierte Geräteinheit
1 Saugrohr-hinten
1 Saugrohr-vorn (teilweise mit Rädern)
Auffangsack

Betriebszeiten

Gemaß der Geräte- und Maschinenlärmschutzverordnung vom 29.08.2002 darauf an Werktagen nur zu folgenden Zeit mit dem Laubsauger garbeitet werden:

von 9.00 – 13.00 Uhr und von 15.00 – 17.00 Uhr

Bestimmungsgemäß Verwendung

• Der Laubsauger, -blaser, -hacksler ist nur für leichte und trockene Materialien, wie z. B. Laub und Gartenabfälle wie Gras, keine Zweige und Papierstückchen geeignet.
• Saugen, blasen und häckseln von schweren Materialien, wie z. B. Metall, Steine, Äste, Tannenzapfen oder zerbrochenes Glas wird ausdrücklich ausgeschlossen.
• Wegen der Gefahr körperlicher Gefährung das Gerätniemals in Bereichen mit gesundheitsgeführenden Stäuben und Flüssigkeiten oder als Nassauer verwenden.
• Anderweitige Anwendung wie Saugen und Blasen sind nicht erlaubt.
• Der Laubsauger, -blaser, -hacksler ist nur für die private Benutzung entsprechend seinem Verwendungszweck konzipiert.

• Als Geräte für den privaten Haus- und Gartenbereich werden solche angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, sowie in der Land- und Forstwirtschaft eingesetzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für darauf resultierende Schäden haftet der Hersteller nicht - das Risiko damitträgt ausschließlich der Benutzer.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnen trotz Einhaltung aller einschlädigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäße Verwendung", sowie die Bedienungsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen.
  Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-AnschluBleitungen.
• Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.

Des weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

! Lesen und beachten Sie vor Inbetriebnahme theses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gultigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

i

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit dem Gerät arbeiten.

i

Bewahren Sie diese Sicherheitschinweise gut auf.

• Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut.
• Benutzen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäß Verwendung" und „Arbeiten mit dem Laubsauger").
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Beugen Sie sich nicht vor.

• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht:

• wenn SieMUDe sind.

• unter Einfluss von Drogen, Alkohol oder Medikamenten stehen, die Ihr Urteilungsvermögen beeinflussen können.

Tragen Sie beim Arbeiten

Schutzbrille oder Schutzvisier

• Arbeitschandschuhe
  — Gehorschutz
• rutschfestes Schuhwerk
• Lange Hosen

Tragen Sie geeignete Arbeitskleidung:
- keine weite Kleidung oder Schmuck
- Der Bedienende ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
- Kinder und Jugendliche unter 16 Jahren und Personen, welche die Bedienungsanleitung nicht gelesen haben, darüber die Maschine nicht bedienen.
- Kinder vom Gerät fernhalten.
- Setzten Sie das Gerät niemals ein, während unbeteiligte Personen in der Höhe sind.
- Der Benutzer ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.
- Lassen Sie das Gerät nie unbeaufsichtigt.
- Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
- Überlasten Sie das Gerät nicht! Sie arbeiten better und)sicherer im angegebenen Leistungsbereich.
- Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen können.
Das Gerät bzw. Teile des Gerätes nicht verändern.
Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).
- Gerät nicht im Regen stehen während bei Regen arbeiten.
- Nur an einem trockenen Ort außerhalb der Reichweite von Kindern aufbewahren.
- Schalten Sie das Gerät ab undziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  Wartungs- und Reinigungsrarbeiten
  Beseitigung von Störungen
• Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
  Transport

• Verlassen (auch bei kurzzeitigen Unterbrechungen)
  ungewöhnlichen Gerauschen und Vibrationen

• Überprüfen Sie das Gerät auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob Teile beschädigt oder defekt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile mösen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowieit nichts anderes in der Gebrausanweisung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

Elektrische Sicherheit

Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens 3× 1,5mm^2 bei einer Kabellänge bis 25m 3× 2,5mm^2 bei einer Kabellänge über 25m
- Lange und dūnne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.
- Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesen Material überzogen sein.
Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
- Beim Verlegen der Anschlussleitungen darauf aufchten, dass sie nicht gequetscht, geknicht und die Steckverbindung nicht naß wird.
- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
- Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
- Verwenden Sie keine defekten Anschlussleitungen.
- Verwenden Sie im Freien nur dazu zugelassene und entsprechend gekennzeichnete Veränderungskabel.
Keine provisieren Elektroanschluss einsetzen.
Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen des Gerätes hat durch eine konzessionierte Elektrofachkraft oder eine unserer Kundenstellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu be-acht den.

Reparaturen an anderen Teilen des Gerätes haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile konnen Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Inbetriebnahme

• Vergewissern Sie sich, dass das Gerät komplett und vorschrifsmäßig montiert ist.

• Überprüfen Sie vor jedem Gebrauch:

• die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

Verwenden Sie keine defekten Leitungen
das Gerät auf eventuelle Beschädigungen
(s. Sicheres Arbeitsen)
ob alle Schraubenverbindungen fest angezogen sind

Netzanschluß

• Vergleichen Sie die auf dem Geräteypenschild angegebene Spannung mit der Netzspannung und schlieben Sie das Gerät an die entsprechende und vorschrifsmäßige Steckdose an.
• Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt.
• Verwenden Sie keine defekten Anschlussleitungen.
• Schließen Sie das Gerät über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30mA an.

Absicherung: 10 A

Arbeiten mit dem Laubsauger

zusätzliche SICHERHEITSHINWEISE

• Nur Personen über 16 Jahre, die die Bedienungsanleitung gelesen und verstanden haben, * dürfen das Gerät bedieren.
• Tragen Sie ihre Schutzausrüstungen (Schutzbrille/-visier, Handschuhe, Gehorschutz, rutschfestes Schuhwerk, Lange Hose), um sich vor möglichen Verletzungen zu schützen.
• Richten Sie das Saug-/Blasrohr niemals auf Personen oder Tiere. Blasen Sie Gegenstände auch nicht in die Richtung, wo Personen oder Tiere stehen.
• Zuschauer mussen einen Sicherheitsabstand von mindestens 5 m einhalten.
  Vorsicht vor aufgewirbten und herum fliegenden Gegenständen. Besonderss gefährlich ist bzw der Rückstoßeffekt an Mauern oder Hauswänden. Überprüfen Sie vor Arbeitsbeginn den Arbeitsbereich und achten Sie während der Arbeit auf Fremdkörper (z. B. Steine).
• Betreiben Sie das Gerät nicht mit nassen Händen oder bei feuchter Witterung.
• Bringen Sie ihre Höhe oder Fuß nicht in die Höhe des rotierenden Flügelrades.
• Führer Sie die Anschlussleitung immer nach hinten vom Gerät weg. Es besteht sonst die Gefahr des Stolperns, Ausrutschems oder Hinfallens.
• Befestigen Sie die Anschlussleitung hinten am Gerät.

• Betreiben Sie das Gerät nicht

• ohne Auffangsack,

• mit nicht geschlossenem ReiBverschluss des Aufgangsackes

已 Der Laubsauger Funktioniert nur, wenn die Reinigungsklappe geschlossen ist (Sicherheitsabschaltung).

Was kann ich saugen und blasen?

JA

leichte und trockene Materialien, z. B. trockenes Laub und Gartenabfälle wie Gras, keine Zweige und Papierstückchen

NEIN

schwere Materialien, wie z. B. Metall, Steine, Åste, Tannenzapfen oder zerbrochenes Glas

#

Saugen oder blasen Sie mit dem Gerät keine brennenden, explosiven oder rauchenden Gegenstände wie Zigaretten, Streichhölzer oder weitere Asche an.

#

Saugen oder blasen Sie keine Flüssigkeiten an,** besonderses keine brennbaren Flüssigkeiten wie Benzin. Benutzen Sie das Gerät auch nicht in der Höhe von solchen Stoffen.

Bedienung

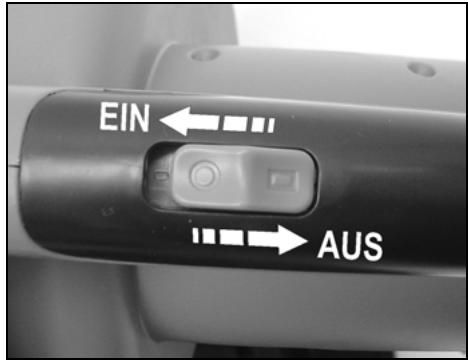

Ein / Ausschalten

Vergewissern Sie sich vor Inbetriebnahme, dass der angsack montiert, nicht beschädigt oder abgenutzt ist der ReiBverschluss zugezogen ist.

Hinweise zur Benutzung als Saug-Häckselgerät

1. Stellen Sie den Umschalter auf die Saug-Hackselposition.
2. Halten Sie das Gerät fest am Handgriff und schultern Sie den Tragegurt. Stellen Sie den Tragegurt so ein, dass ein angehmes und sicheres

Tragen des Gerätes garantiert ist.

1. Schalten Sie das Gerät ein.
2. Bewegen Sie das Gerät langsam und gleichmäßig über das Sauggut. Drücken Sie das Gerät nicht in das Laub hinein.

1. Die Saugleistung verringt sich, wenn der Auffangsack voll ist. Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose. Öffnen Sie den ReiBverschluss und leeren dann den Auffangsack.
2. Nach Arbeitsende den Umschalter auf Blasen stellen, um Rückstände aus dem Saug/Blasrohr zu entfern.

① Laub früh aufnehmen! - Es ist ratsam, Laub möglichst bei trockener Witterung und sochnell wie möglich nach dem Laubfall aufzunehmen. Nasses Laub stellt ein Problem dar. Ebenso Laub, das schon mit der Rotte begonnen hat, oder auf großeren Haufen lagert.

Hinweise zur Benutzung als Geblase

1. Stellen Sie den Umschalter auf die Gebläseposition.
2. Halten Sie das Gerät fest am Handgriff und schultern Sie den Tragegurt. Stellen Sie den Tragegurt so ein, dass ein angehmes und sicheres

Tragen des Gerätes garantiert ist.

1. Schalten Sie das Gerät ein.
2. Bewegen Sie das Saug/Blasrohr ausholend, langsam und gleichmäßig ein paar Zentimeter über dem Boden von einer Seite zur anderen Seite.

Laubsauger mit Drehzahlregulierung

Bei dieser Ausführung ist die Drehzahl des Motors und somit die Saug- und Blasleistung regulierbar.

Sie konnen die Drehzahl stufenlos von

3400 min -1 bis 14000 min -1 einstellen.

Wartung und Pflege

Vor Wartungs- und Reinigungsrarbeiten Netzsteckerziehen.

Bewahren Sie den Laubsauger an einem trockenen Ort außerhalb der Reichweite von Kindern auf.

Bei eventuell auftretenden Störungen wenden Sie sich an den Hersteller oder an von ihm benannte Firma (siehe Kundendienstverzeichnis).

① Beachten Sie folgenden, um die Funktionsfähigkeit des Laubsaugers zu erhalten.

Reinigung des Gerät

Reinigen Sie das Gerät nach Arbeitsende gründlich.

1. Halten Sie die Luftungsschlitze frei von Staub. Reinigen Sie die Schlitze mit einer kleinen Bürste.
2. Säubern Sie das Saug/Blasrohr mit einer handelsüblichen Flaschenbüürste.
3. Öffnen Sie die Reinigungsklappe A zum Reinigen der Häckselturbine B.

① Niemals den Umschalter „Saugen / Blasen“ bei geöffneter Reinigungsklappe betätigten.

1. Wischen Sie das Gerät mit einem weichen, sauberen Tuch ab. Verwenden Sie dazu eine milde Seifenlauge.

Reinigen Sie das Gerät nicht
- unter fließendem Wasser.
mit einem Hochdruckreiniger.
- mit scharfen Putzmitteln, die Säure, Chlor, Benzin oder Petroleum enthalten.

Reinigung des Auffangsackes

Entleeren Sie den Auffangsack nach jeder Verwendung.

1. Schütteln Sie den Aufgangsack gut aus.
2. Drehen Sie die Innenseite nach außen, um den Auffang-sack auszubürsten.
3. Waschen Sie den Auffangsack bei starker Verschmutzung oder mindestensomal im Jahr mit der Hand in milder Seitenlauge.

Bei Schwergängigkeit des ReiBverschlusses die ReiB-verschlusszahne mit einer trockenen Seite einreiben.
Überprüfen Sie zu ihrer eigenen Sicherheit den Aufgangsack regelmäßig auf Beschädigungen. Tauschen Sie einen beschädigten Aufgangsack unverzüglich aus.

Mögliche Störungen

Problem	mögliche Ursache	Beseitigung
Motor lauft nicht an	→ Netzspannung fehl (Stromausfall) → Anschlusskabel defekt → Reinigungsklappe nicht geschlossen (Sicherheitsabschaltung ist ausgelöst) → Motor oder Schalter defekt	→ Absicherung überprüfen (10 A) → Kabel austauschen bzw. Kabel überprüfen{lassen (Elektrofachmann) Δdefekte Kabel nicht mehr benutzen → Reinigungsklappe schlieben → zur Problembehebung wenden Sie sich an den Hersteller oder an eine von ihm benannte Firma (siehe Kundendienst-verzeichnis)
Sauggut wird nicht richtig eingezogen (verringerte Saugleistung)	→ Gerät ist verstopft bzw. blockiert → Auffangsack ist zu voll → eingestellte Drehzahl zu niedrig (nur bei Laubsaugern mit stufenlos verstellarer Drehzahlregulierung) → Anschlussleitung zu lang oder zu kleiner Querschnitt. → Steckdose zuweit vom Hauptanschluss entfernt und zu kleiner Querschnitt der Anschlussleitung.	→ Gerät voninnen reinigen → Auffangsack leeren → höhere Drehzahl einstellen → Anschlussleitung mindstens 1,5 mm2, maximal 25 m lang. Bei längerem Kaibel Querschnitt mindestens 2,5 mm2.

Technische Daten

Modell	2100	2200	2300	2400	2500
Motorleisung P1	2100 W	2200 W	2300 W	2400 W	2500 W
Motor	Wechselstrom motor 230 V ~ 50 Hz
Drehzahl nohne Drehzahlregulierung	14000 min-1
Drehzahl nmit Drehzahlregulierung	3400 – 14000 min-1
Blas-Luftstrom(max. Luftgeschwindigkeit)	270 km/h
Saugleistung(max. Luftmenge)	780 m3/h
Hand-Arm-Vibration(nach EN 1033/DIN 45675)	avhw = < 2,5 m/s2
Auffangsack (Volumen)	45 Liter
Gewicht	5,4 kg
Schalldruckpegel LPA(nach 2000/14/EG)	90 dB (A)
Schalleistungspegel LwA(nach 2000/14/EG)	gemessener Schalleistungspegel 102 dB (A)garantieter Schalleistungspegel 103 dB (A)

Garantie

• Wir übernehmen 2 Jahre Garantie ab Lieferung des Gerätes vom Lager des Handlers, und darüber für Mängel, die durch Material-bzw. Fabrikationsfehler aufgetreten sind.
• Für Schäden, die durch unsachgemäß Behandlung oder unzureichende Verpackung beim Rücktransport der Geräte bzw. Nichtbeachtung der Bedienungsanleitung entstehen, sind Garantieansprüche ausgeschlossen.
• Fehlerhafte Teile sind unserem Werk porto- bzw. frachtfrei einzuschicken. Die Entscheidung auf kostenlose Ersatzteillieferung obliegt uns.
  Die Garantie erstreckt sich nicht auf den normalen Verschleib von Häckselturbine und Auffangsack.
  Anfallende Garantiearbeiten werden von uns ausgehru. Es bedarf unserer ausdrucklichen Genehmigung, die Behebung des Schadens von einer anderen Firma vormehmen zu halten.
• Nur bei Verwendung von Original-Ersatzteilen leisten wir Garantie.
• Änderungen, die dem technischen Fortschriftdienen, behalten wir uns vor.
  Zum sortenreinen Recycling sind alle Kunststoffe gekennzeichnet. Um nicht mehr gebrauchsfähige Geräte dem Recycling zurückzuführen, setzen Sie sich mit dem Hersteller in Verbindung. Der Hersteller nenntlichen die aktuellen Recyclingkosten.

! Elektrische veiligungsd

ATIKA GmbH & Co. KG, Schinkelstraße 97, D-59227 Ahlen

D erklären in alleiniger Verantwortung, dass das Produkt Laubsauger, -blaser, -hacksler

auf die sich diese Erklärung bezieht, den einschlagigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschlagigen Richtlinien

A. Pollmeier, Geschäftsführung

Ersatzteile – Spare parts – Pièces de rechange – Reserveonderdelen – Pezzi di ricambio – Reservdar – Reservedeler – Náhradní díly – Cęsci zamienne – Pótalkatrészek – Rezervni dijelovi – Náhradné dielece – Nadomestni deli

D	GB	F
Entnehmen Sie die Ersatzteile der Ersatzstellist oder Zeichnung. Ersatzteile bestellen: - Bezugssquelle ist der Hersteller oder Handlager - erforderliche Angaben bei der Bestellung: • Farbe des Gerätes • Ersatzteil - Nr. • Bezeichung des Ersatzteils • gewünschte Stückzahl • Bezeichnung des Laubsaugers Beispiel: orange, 381162, Tragegurt , 1, SBH 2100	The spare parts are shown in the spare parts list or relevant drawing. Ordering spare parts: - Spare parts must be obtained from the manufacturer or dealer - Information required when ordering: • Colour of the machine • Spare part no. • Description/designation of the part • Quantity required • Model no. of the vacuum cleaner Example: orange, 381162, belt, 1, SBH 2100	Les références des pieces de rechange sont indiquées dans la nomenclature des pieces de rechange ou sur les illustrations. Commande de pieces de rechange : - Le fournisseur est le constructeur ou un revendeur - Références indispensablees lors de la commande : • Coloris de l'appareil • N° de la piece de rechange • Désignation la de piece de rechange • Quantité requise • Désignation du aspirateur à feuilles Example: orange, 381162, bandoulière, 1, SBH 2100

NL		I		S
De reserveänderden staan vermeld in de reserveänderelenlijst of de tekening. Reserveänderden bestellen: - Bron van aankoop is de fabrikant of handelaar - Noodzakelijkgegevens bij de bestelling: • Kleur van het toestel • Reservenderdeel - nummer • Benaming van het reservenderdeel • Gewenst,aantal • Benaming van de zuigmachine Voorbeeld: oranje, 381162, draagriem, 1, SBH 2100	I pezzi di ricambio sono riportati nella lista dei pezzi di ricambio oppure nel disegno Ordinazione dei pezzi di ricambio: - I pezzi di ricambio possono essere ordinati presso il produttore oppure il commerciante - Dati necessari per l'ordinazione: • Colore dell'apparecchio •Numero del pezzo di ricambio • Denominazione del pezzo di ricambio • Quantità di unità desiderate • Denominazione dell'aspiratrice di fogliame	Se reservdelslistan eller ritning. Att bestalla reservdeler: - Inköpskälla: tillverkaren aller äterförsäljaren - Data som behövs vid beställning: • Farg på maskinen • Reservdelsnummer • Beteckning på reservdelen • Onskat antal • Beteckning på lösupsagen Exempel: orange, 381162, bärhängsle, 1, SBH 2100
	Esembio: arancione, 381162, cinghia, 1, SBH 2100

Verzeichnis der Kundendienststellen in Deutschland

PLZ

Ort

Firma

Straße

Telefon

Telefax

01108	Weixdorf/Dresden	G & K Köhler	Königsbrücker Landstr. 261	0351-8805031	0351-8805031
01109	Dresden	Wiener Verleih + Service	Karl-Liebknecht-Str. 31	0351-8809424	0351-8809424
01468	Boxdorf	Aehlig, Günther	Hauptstraße 10	0351-4609061	0351-4609179
01968	Senftenberg	Joachim König	Karl-Ziehm-Str. 13	03573-796571	03573-796571
01833	Dürrröhrsdorf	Josef Landl	Alte Hauptstr. 46	035026-91438	035026-91429
02730	Ebersbach	Liebscher, W.	Neusalzaer Str. 10	03586-5925	03586-5925
02763	Zittau-Eichgraben	Rumpf & Schuppe	Hirschfelder Ring 10	03583-77510	03583-775113
02826	Görlitz	Power GmbH	Paul-Mühsam-Str. 1	03581-87121
02828	Görlitz	Rumpf & Schuppe	Heilige-Grab-Str. 26	03581-314939	03581-306807
02829	Kunnersdorf	Technischer Handel Wolfram	Nieskyer Str. 12	035825-5178	035825-5179
02906	Jänkendorf	Power GmbH	Schulstr. 2	03588-201924	03588-201924
03044	Cottbus-Sielow	Fritzsch, Jürgen	Peter-Rosegger-Str. 24	0355-870389	0355-870439
03046	Cottbus	Sola - Technik	Lieberoser Str. 3	0355-22181	0355-3830392
03149	Forst/Lausitz	Schulz, Andreas	Gubener Str. 44a	03562-6301	03562-6301
03149	Forst	Werkzeug-Treiber	Skurumer Str. 22	03562-983716	03562-668135
04349	Leipzig	Pätz, Lothar	Gmundener Weg 11	0341-9213109	0341-9213109
04448	Wiederitzsch	Mario Franzke	Fritz-Reuter-Str. 6	0341-5214168	0341-5214169
04509	Priester	Ruhl, Siegfried	Dorfstraße 21	034295-72176
04552	Zedtlitz	Koitsch, Manfred	OT Raupenhain 1	03433-852812
04600	Altenburg	Werkzeugfachhandel Altenburg	H.-Schlegelstr. 2	03447-311277	03447-311277
04758	Oschatz	Fala Handels GmbH	Leipziger Str. 25	03435-920324	03435-926143
04758	Oschatz	Andreas Ritter	Blumenberg 43	03435-927754	03435-927764
04838	Doberschütz	Endress GmbH	An der Mühle 3	034244-5330
04916	Werchau	Gert Haase	Nr. 37	035362-358	035362-358
06118	Halle	Melzer Elektrogeräte GmbH	Hans-Dittmar-Str. 3 a	0345-529660	0345-529663
06179	Schochwitz	Baumann, Wilh.	Am Bahnhof 7	034609-3300	034609-33024
06295	Eisleben	Jürgen Meinicke GmbH	Heizhausstr. 6	03475-717966	03475-717966
06333	Hettstedt	Bode Service Center	Gerbstedter Str.	03476-202325	03476-202326
06484	Westerhausen	Elektro Fessel	Str. d. Friedens 267	03946-6346	03946-6346
06796	Brehna	Schlemmer Gartenger.-service	Neue Str. 10	034954-48879	034954-48879
06803	Greppin	Kremer & Wünsch GbR	Wolfener Str. 68	03493-20107	03493-20107
06917	Jessen	Schubert, Walter	Unterberge 134	03537-214501	03537-214501
07552	Gera	Haushalt- u. Service GmbH	Adam-Opel-Str. 1	0365-4356111	0365-4356110
07749	Jena	Töpfer	Löbstedter Str. 50	03641-826213	03641-420675
07751	Zöllnitz	Herold, Axel	Zöllnitz Nr. 35	03641-334274	03641-334274
07987	Kahmer	Müller, Stefan	Ortsstr. 65	03661-433289	03661-433289
08134	Langenbach	Junghänel + Partner	Werkstr.	037603-4044	037603-4045
08289	Wildbach	bbb GmbH	Schneeberger Str. 1	03772-360318	03772-360315
09232	Hartmannsdorf	Bautechnik Chemnitz	Leipziger Str. 1	03722-92544	03722-92545
09366	Stollberg/Erzgeb.	Gebr. Weidauer	Bachgasse 1	037296-6167	037296-6167
09456	Annaberg-Buchh.	Baupunkt Kraatz	Gewerbering 37	03733-56020	03733-560220
09599	Freiberg	Paul, Martin	Obergasse 19	03731-23617	037321-23627
10365	Berlin	ME-ST-RE GmbH	Josef-Orloff Str. 92-106	030-5578308	030-5578309
12435	Berlin	Uhlemann, Adolf	Kiefholzstr. 399	030-5348502	030-5348403
12459	Berlin	Ha & Be Baumaschinen	An der Wuhlheide 239	030-53790299	030-53790297
12557	Berlin	Otto, Klaus	Grünauer Str. 43 - 47	030-6540107	030-6540107
13409	Berlin	Negt Motorgeräteservice	Papierstr. 13	030-4923668	030-4911771
12623	Berlin	Plume, Heiko	Bergedorfer Str. 207	030-5676695	030-5676695
12681	Berlin	Olslok, Peter	Beilsteiner Str. 66	030-5406443	030-5433038
13127	Berlin	Haba Baumaschinen	Marienstr. 12	030-4769051	030-47690515
13595	Berlin	Dransch Elektroanlagen GmbH	Jordanstr. 5	030-3612900	030-3613081
14478	Potsdam	Bausetra	Handelshof 10	0331-88780	0331-8878155
14482	Potsdam	Choyna, Uwe	Kleine Str. 9	0331-7405491	0331-7405492
14513	Teltow-Seehof	Choyna, Uwe	Bruno-H. Bürgel-Str. 22	03328-41020	03328-41020
14532	Stahnsdorf	Choyna, Uwe	Lindenstr. 8	03329-62238	03329-41020
14913	Jüterbog	Saal, Dirk	Turmstr. 14	03372-431436	03372-431436
14913	Jüterbog	Kleinwechter, Bodo	Teichstr. 20	03372-432831
14913	Kloster-Zinna	Detlef Dimde GmbH	Berliner Str. 38	03372-41660	03372-416615
14913	Ließen	Jeserig, Dieter	Dorfstr. 6	033745/50273	033745/50273
15374	Müncheberg	Tesch, Harald	Marienfeld 3	033432-89464	033432-89464
15518	Beerfelde	Pfinow, Manfred	Am Anger 19	033637-202	033637-202
15569	Woltersdorf	WEA GmbH	Fasanenstr. 65/66	03362-58840	3362588429
15910	Wittmannsdorf	Werner Scherbatzki	Dorfstr.47	035476-297	035476-3820
15926	Luckau	Agro-Service Luckau	Zaackoer Weg 15	03544-50110	03544-2540
16303	Schwedt/O.	Martin Runge Baumaschinen	Passower Chaussee Str. 1	03332-465661	03332-413677
16306	Casekow	Auto Meier	Gartenstr. 34	033331-65005	033331-64151
16321	Bernau	E. Deutschmann	Schönower Chaussee 124	03338-2295	03338-755978
16348	Klosterfelde	Pumpen-Wegener	Güterbahnhofstr. 2	033396-448	033396-448
16515	Oranienburg	Gartentechnik Eden	Ostweg 240	03301-3088	03301-535253
16547	Birkenwerder	Spezi-Baumaschinen	Havelstr. 85	03303-502915	03303-502915
16816	Neuruppin	Kleine, Siegfried Schlosserei	Buskower Weg 16	03391-5590	03391-5590
17034	Neubrandenburg	CiS GmbH	Adolf-Kolping-Str. 14/12	0395-429121	0395-4291430
17121	Düvier	Motorger. & Werkzeuge Hoppe	Dorfstr. 84	039998-12053	039998-31962
17192	Waren (Müritz)	Elektro Kocik	Papenbergstr. 1	03991-663460	03991-663461
17321	Locknitz	Elektromaschinen e. G.	Straße d. Republik 14 b	039754-20331	039754-20688
17367	Eggesin	Hardy Damske	Hinzenkamp 4
18211	Bögerende	Lothar Mergenthal	Seestr. 47	038203-81175	038203-81213
18356	Barth	Papenhagen, Peter	Barthestr. 37	038231-81710	038231-81710
19075	Holthusen	Hartmann Baumaschinen	Dorfstr. 1	03865-8210	03865-82124
19089	Crivitz	Winterfeldt, Egon	Freiheitsallee 2	03863-222337	03863-222337
19348	Perleberg	Elektro Zippel	Schwarzer Weg 34	03876-786891	03876-786891
19370	Parchim	IST Industrie Technik	Juri-Gargarin Ring 11	03871-624831	03871-624820
21039	Escheburg	J. Pena Service	Stubenberg 6	04152-79295	04152-70821
23795	Bad Segeberg	Dieter Griem Motorrengeräte	Lindhofstr. 7	04551-83394	04551-81503
24145	Kiel-Wellsee	M. Bergner Technik	Lise-Meitner-Str. 3	0431-719230	0431-7192333
24214	Gettorf	Fachhaus Dillenburg	Starkenbrook 1	04346-9444	04346-8029
24963	Tarp	Brummer	Wanderuper Str. 26	04638-898811	04638-898812
25548	Kellinghusen	Timo Laackmann	Quarnstedter Str. 14	04822-6244	04822-5346
25693	St. Michaelisdonn	Ernst Neumann	Kampstr. 2	04853-80136	04853-80137
25876	Ramstedt	Bruhn Gartentechnik	Schulstraße 11	04884-707	04884-1223
26789	Leer	Johann Feldmann	Am Emsdeich 5	0491-928680	0491-9286868
27578	Bremerhaven	Wassenaar GmbH	Fritz-Erler-Str. 10	0471-68720	0471-68721
27637	Nordholz	Antetoma Garten-Service	Rottland 21 A	0 47 41-27 69	04741-180256
28219	Bremen	Biermann & Thoneick	Waller Heerstr. 183	0421-394411	0421-3967574
31073	Delligsen	Meyerhof	Göttingerstr. 4	05187-1390	05187-4682
31073	Delligsen	Andreas Baumert	Schleiestr. 5	05187-941620
32584	Löhne	Gartentechnik Dustmann	Knickstr. 10	05228-1077	05228-1076
33014	Bad Driburg	Schröbler Service Center	Hans-Sachs-Str. 12	05253-2506	05253-7340
33098	Paderborn	Gebro-Autoelektrik	Breslauer Str. 27	05251-78058	05251-78059
35444	Biebertal-Bieber	Wolfgang Bender	Hauptstr. 21	06409-1393	06409-9123
35581	Wetzlar	Edwin Boos	Lindenstr. 40	06441-76735	06441-76735
37293	Herleshausen	Bastian's Maschinen-Markt	Brandenburgstraße 2	05654-6437	05654-1452
37318	Uder	Zimmermann, Dietmar	Pfützenrasen 6	036083-2187	036083-42976
38122	Braunschweig	Elektro Klawun	Thiedestr. 23	0531-871111	0531-875350
38173	Evessen	Flammann, Bernd	Am Wandelberge 5	05333-8218	05333-8219
38364	Schöningen	TPS	Alversdorfer Weg 1	05352-59665	05352-50642
38419	Wolfsburg	Claus Schaefer	Fallersl./Börschestr. 8	05362-2295	05362-2295
38518	Gifhorn	Kutzner	Schillerplatz 6	05371-98850	05371-988530
38553	Wasbüttel	Horst Eckert	Pommernring 21	05374-9861	05374-9862
38667	Bad-Harzburg	Borchardt-Motorerge	Landstr. 41 a	05322-80938	05322-81580
38822	Schachdorf-Ström.	Lippa, Dieter Schlosserei	Haupstr. 2 a	039427-637	039427-637
39112	Magdeburg	Reinhardt Katte	Schöninger Str. 6	0391-600996
39114	Magdeburg	Ewald Henze	Simonstr. 11	0391-857652
39124	Magdeburg	Hümmer	Siedlerweg 8	0391-2523503	0391-2545932
39249	Barby	Bernhard Thieme	Breite Tor 31	039298-3521	039298-3521
39340	Haldensleben	Peter Bär	Neuhaldensleberstr. 91	03904-44043	03904-44040
39446	Löderburg	Lehrmann Fachhandel	Neustaffurter Str. 1	039265-51314
39576	Stendal	Schirmer, Ernst	Dahlener Str. 11	03931-212043	03931-212043
40627	Düsseldorf	Wabbel, Adolf	Reichenbacher Weg 80	0211-276108
44149	Dortmund	Kraftwerkzeug Betriebsge.mbH	Beratgerstraße 28	0231-170833	0231-170120
44229	Dortmund	Pöhl Gartentechnik	Kirchhörder Str. 240	0231-731102	0231-736484
45881	Gelsenkirchen	Hackner, Josef	Wilhelminenstr. 124	0209-493300	0209-496238
46535	Dinslaken	Albrecht, Uwe Elektrotechnik	Thyssenstr. 179	02064-433630	02064-433636
46147	Oberhausen	P.T.W. Metall	Köstersfeld 20	0208-627525	0208-627526
48653	Coesfeld	Frenzel Elektromotoren	Lübsemeyerweg 5	02541-82586
49324	Melle	Borgards H.-U. GmbH	Plettenberger Str. 50	05422-94970	05422-949792
49716	Meppen	Dollner + Silbernagel	Kuhstr. 10	05931-93230	05931-932325
50733	Köln	Elektro Schmitz	Niehler Kirchweg 124	0221-9762294	0221-9762295
51069	Köln	Ulrich Meissner	Paul-Henri-Spaak-Str. 6	0221-9689788	0221-9689789
51647	Gummersbach	Rainer Hardt	Großenbernberger Str. 52	02261-53563	02261-56937
51647	Gummersbach	Wolfgang Müller	Piener Weg 8	02763-247	02763-840922
55129	Mainz	Peter Süße	Rheinhessenstr. 15	06131-504455	06131-509952
55234	Wendelsheim	Gartengeräte Verkauf & Service	Bahnhofstr. / Gütherhalle	06734-6924	06734-6924
57223	Kreuztal	Fahrzeugtechnik Albrecht	Marburger Str. 369	02732-4100	02732-4100
59909	Bestwig-Velmede	Jürgen Hegener	Bundesstraße 110-111	02904-3095-96	02904-1407
64572	Büttelborn	Moser Motgeräte	Kurt Schumacher Ring 11	06152-2467	06152-83648
65205	Wiesbaden	STIHL-Dienst Hans GmbH	Kreuzberger Ring 9	0611-719349	0611-702521
66440	Blieskastel	P. Oberheim	Bliesgaustr. 46 - 48	06842-536275	06842-537814
66892	Bruchmühlbach	Oskar Simon	St. Wendelerstr. 125 a	06372-8071	06372-8073
67433	Neustadt	Elektro Broux	Merowingerstr. 4	06321-12895	06321-16906
67468	Frankenstein	Stückel-Service	Am Galgental 45	06329-493	06329-8142
68309	Mannheim	Geräte Vierling	Schwalbenstr. 11	0621-735202	0621-735202
71720	Oberstenfeld	Schilpp Landtechnik	Eisenbahnstr. 3/1	07062-4159	07062-4175
72116	Mössingen-Belsen	Speidel	Geisshäuserstr. 12	07473-6676	07473-24676
72622	Nürtingen	Lepper GmbH	Seilerstraße 12	07022-34446	07022-34617
72636	Freckenhausen	Zaiser, Karl-Heinz	Kirchstr. 4	07025-3814	07025-3714
74706	Osterburken	Albrecht, Günter	Friedhofstr. 4	06291-8187	06291-9824
79282	Ballrechten	Georg Löffler	Weinstr. 7	07634-8345	07634-6602
81379	München	Heinisch	Hofmannstr. 21	089-788883	089-74849040
84130	Dingolfing	Finsterwald	Bahnhofstr. 49	08731-73583	08731-72344
85053	Ingolstadt	Leonhard Pöhmerer	Kothauerstraße 86	0841-61949	0841-9611969
86529	Schrobenhausen	Sander, Walter	Pfarrgasse 8	08252-1364	08252-4273
87435	Kempten	Elektro Klaus	Lindauer Str. 25	0831-23514	0831-18928
87471	Durach-Weidach	Mitschke Reinigungstech.	Sulzberger Str. 11	0831-62181	0831-62177
88255	Baindt-Schachen	Edwin Bentele	Schachener Str. 108/1	07502-3528	07502-3538
89264	Oberhausen	Josef, Konrad	Bgm.-Streitle-Str. 19	07309-5865	07309-7452
90556	Cadolzburg	Stechöfer & Bauer	Vogtsreichenbach 23	0831-62177	09103-1651
91126	Rednitzhembach	IMA	Ringstraße 102	09122-9865-0	09122-9865-25
92364	Deining	Götz Technik	Lange Str. 17	09497-94000	09497-6334
92431	Neunburg v. W.	Müller, Martin	Aschenbrenner Str. 1	09672-1732	09672-1078
94419	Reisbach	Wenk Eisenwaren	Marktplatz 36	08734-213	08734-1562
94474	Vilshofen	Poisl	Kloster-Mondsee-Str. 16	08541-3091	08541-3092
95030	Hof	Bambach Autoelektrik	Kulmbacher Str. 54	09281-6966	09281-62770
95100	Selb-Erkersreuth	Fenzl, Kurt	Reuthweg 20-22	09287-1620	09287-78112
95448	Bayreuth	Schindler Motorgeräte	Bernecker Str. 13	0921-22321	0921-22321
96515	Sonneberg	IMC	Neustadter Str. 93	03675-750911	03675-750914
96524	Neuhaus	Harald Faltinath	Sonneberger Str. 55 b	036764-72358	036764-70022
97332	Volkach	Heinrich Baur	Mainstr. 7	09381-9552	09381-3722
97447	Gerolzhofen	Leo Müller	Frankenwinheimer Str. 17	09382-255
97456	Holzhausen	Leo Müller	Kaltenhof 15	09725-7070	09725-70750
97762	Hammelburg	Leo Müller	Am Weiten Weg 19	09732-91900
98617	Meiningen	Bernd Koch	Mittelstraße 4a	03693-820235	03693-477588
98708	Gehren	Klaus Dornhardt	Königseer Str. 1	036783-81322	036783-81305
99092	Erfurt	HIB	Alacher Chaussee 20	0361-220800	0361-2208022
99095	Erfurt	Mehlhorn GmbH	Julius-König-Str. 14	0361-712177	0361-5621017
99099	Erfurt	Opel, Bernd	Am Steinbiel 13	0361-4210340	0361-4210132
99765	Uthleben	Elektro Telemann	Mönchstraße 10	036333-60380	036333-61790
99819	Fürtha/Eisenach	Bernd Morgenweck	Friedhofsweg 2	036925-61301	036925-61301
99826	Mihla	Elektro Sülzner GmbH	Münsterstr. 24	036924-42420	036924-42420
99867	Gotha	Meyer Rep.-Gesellschaft	Langensalzaer Str. 22-24	03621-45820	03621-458213
99869	Warza	Grünes Warenhaus	Am Bahnhof Bufleben	03621-51815	03621-51819
99947	Merxleben	Reinhard Gasse GmbH	Kirchhellinger Str. 10B	03603-811795	03603-811702
99974	Mühlhausen	Voigt, Eberhard	Brunnenstr. 121	03601-812049	03601-424955
