BEDIENUNGSANLEITUNG TOPTRONIC ATIKA

Schinkelstr. 97, D-59227 Ahlen • Postfach 21 64, D-59209 Ahlen

Telefon: [phone] • Telefax: 0 23 82/8 18 12

E-Mail [e-mail] · Internet: www.atika.de

Abb. 6

Abb. 7
80

Abb. 8

Abb. 9
37

Abb. 10

Abb. 11
80
37

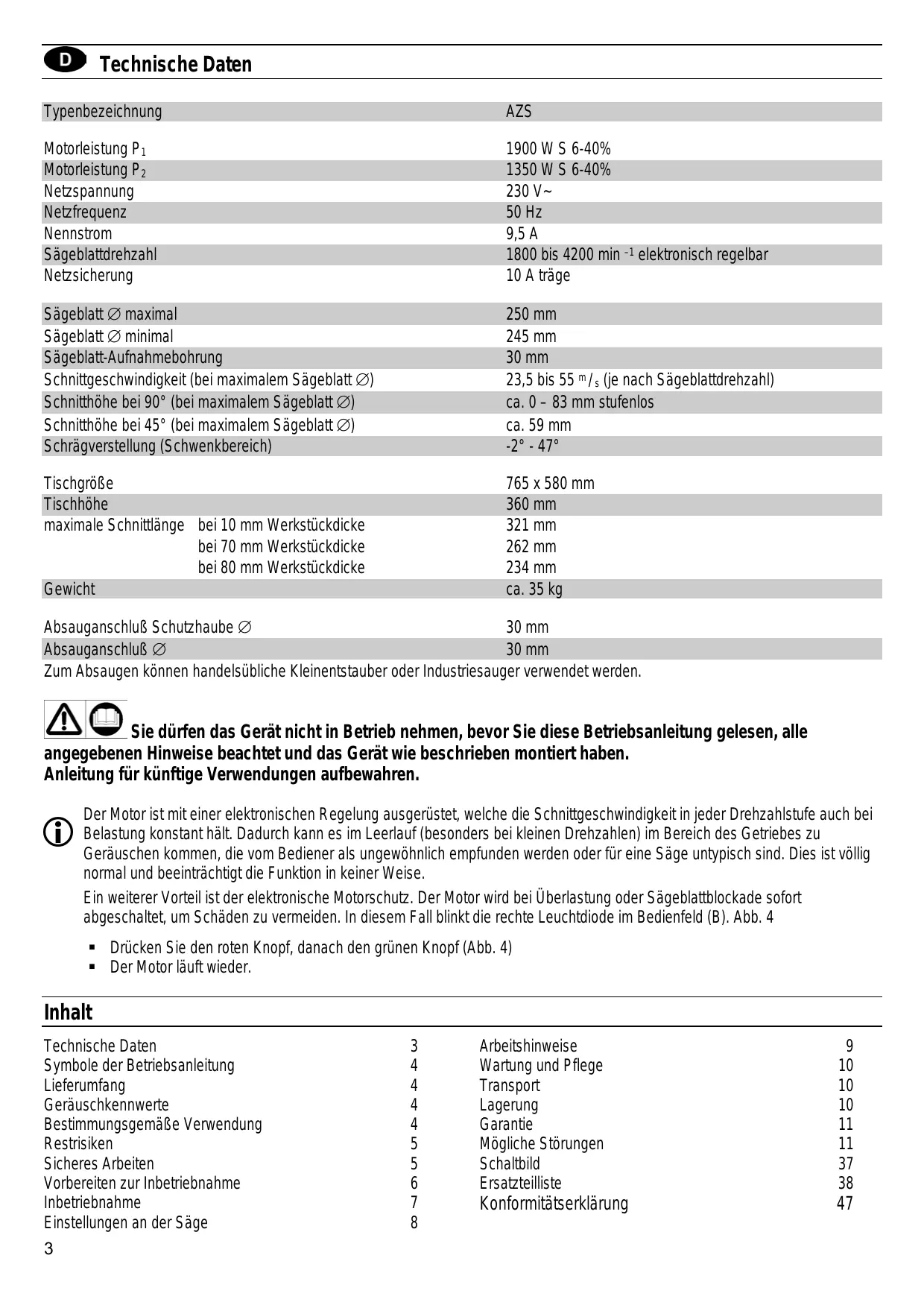

Typebezeichnung	AZS
Motorleistung P1	1900 W S 6-40%
Motorleistung P2	1350 W S 6-40%
Netzspannung	230 V~
Netzfrequenz	50 Hz
Nennstrom	9,5 A
Sägeblattdrehzahl	1800 bis 4200 min-1elektronisch regelbar
Netzsicherung	10 A träge
Sägeblatt ∅ maximal	250 mm
Sägeblatt ∅ minimal	245 mm
Sägeblatt-Aufnahmebohrung	30 mm
Schnittgeschwindigkeit (bei maximalem Sägeblatt ∅)	23,5 bis 55 m/s (je nach Sägeblattdrehzahl)
Schnitthöhe bei 90° (bei maximalem Sägeblatt ∅)	ca. 0 - 83 mm stufenlos
Schnitthöhe bei 45° (bei maximalem Sägeblatt ∅)	ca. 59 mm
Schragverstellung (Schwenkbereich)	-2° - 47°
Tischgroße	765 x 580 mm
Tischhöhe	360 mm
maximale Schnittlänge bei 10 mm Werkstückdicke	321 mm
bei 70 mm Werkstückdicke	262 mm
bei 80 mm Werkstückdicke	234 mm
Gewicht	ca. 35 kg
Absauganschluß Schutzhaube ∅	30 mm
Absauganschluß ∅	30 mm

Zum Absaugen können handelsübliche Kleinentstauber oder Industriesauger verwendet werden.

Sie dürfen das Gerät nicht in Betriebnehmen, bevor Sie diese Betriebsanleitung gelesen, alle den Hinweise beachtet und das Gerät wie beschreiben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Der Motor ist mit einer elektronischen Regelung ausgerüstet, welche die Schnittgeschwindigkeit in jeder Drehzahlstufe auch bei Belastung konstant hält. Dadurch kann es im Leerlauf (besonderss bei einzelnen Drehzahlen) im Bereich des Getriebes zu Gerauschen kommt, die vom Bediener als ungewöhnlich empfunden werden oder für eine Säge untypisch sind. Dies ist vollig normal und beeinträchtigt die Funktion in keiner Weise.

Ein weiterer Vorteil ist der elektronische Motorschutz. Der Motor wird bei Überlastung oder Sägeblattblockade(sofort abgeschaltet, um Schäden zu vermeiden. In thisem Fall blinkt die rechte Leuchtdiode im Bedienfeld (B). Abb. 4

• Drucken Sie den roten Knopf, danach den grünen Knopf (Abb. 4)
  Der Motor lauft wieder.

Inhalt

Technische Daten	3	Arbeitshinweise	9
Symbole der Betriebsanleitung	4	Wartung und Pflege	10
Lieferumfang	4	Transport	10
Gerauschkennwerte	4	Lagerung	10
Bestimmungsgemäß Verwendung	4	Garantie	11
Restrisiken	5	Mögliche Störungen	11

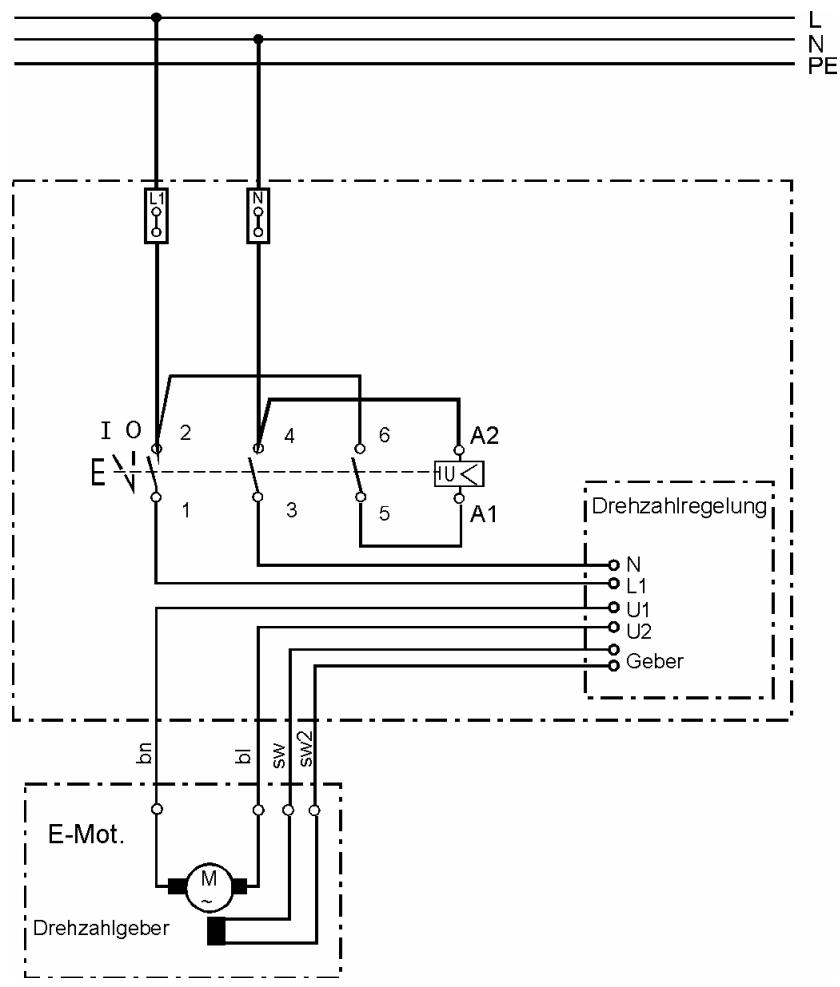

Sicheres Arbeiten	5	Schaltbild	37
Vorbereiten zur Inbetriebnahme	6	Ersatzstelliste	38
Inbetriebnahme	7	Konformitätserklärung	47
Einstellungen an der Säge	8

Symbole der Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang mit der Sage. Das Nichtbeachten dieser Hinweise kann zu Störungen an der Sage führen.

Benutzerhinweise. Diese Hinweise herself ihren, alle Funktionen der Sage optimal zu nutzen.

Montage, Bedienung und Wartung der Säge. Hier wird Ichn genau erklär, was Sie tun,müssen.

Lieferumfang

• Unterflurzugsäge TOPTRONIC mit Netzkabel und Stecker, mit HM-Sägeblatt 250/30 mm x 2,6/1,6, 34 Zähne Wechselzahn und Spaltkeil 2,2 mm stark
  Schutzhaube mit Absauganschluß
  Schiebestock
• Universalanschlag kpl.
• Ringschlüssel, Gabelschlüssel
• Betriebsanleitung

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Gerauschkennwerte

DIN EN ISO 3746 / DIN EN ISO 11202 / ISO 7960 Anhang A

Einsatz der Maschine als Tischkreissäge mit serialnäßigem Kreissägeblatt.

	Schalleistungspegel	Schalldruckpegel am Arbeitsplatz
Leerlauf	LWA=95 dB(A)	LpA=84 dB(A)
Bearbeitung	LWA=102,4 dB(A)	LpA=89,4 dB(A)

Messunsicherheitsfaktor: 4 dB

Für den Betrieb als Zugsäge können die gleichen Gerauschpegel zugrunde gelegt werden.

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverwässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Gerauschquellen usw., z.B. die Anzahl der

Maschinen und anderen benachbarten Vorgangen. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährung und Risiko vorzunehmen.

Bestimmungsgemäß Verwendung

Die Unterflur-Zugsäge ist als Tischkreissäge und Zugkapp-säge ausschließlich zum Längs- und Querschneiden von Massivholz, Plattenwerkstoffen wie Spanplatten, Tischler-platten und Mdf-Platten sowie Aluminiumprofilen und harten Kunststoffen unter Verwendung von HM - Kreissägeblättern vorgesehen, wobei nur Sägeblätter verwendet werden dürfen, die der Norm EN 847-1 entsprechen.
Die Verwendung von Sägeblättern aus HSS - Stahl (hochlegieter Schnellarbeitssstahl) ist nicht zulässig, weil dieser Stahl hart und sprende ist. Verletzungsgefahr durch Bruch des Sägeblattes und Herausschleudern von Sägeblatt-stücken.
Das Schneiden von Rundmaterial (Rundholzer, Rohr o. ä.) ist ohne eine extra darauf vorgesehene Vorrichtung nicht zu-lässig.
- Der Durchmesser des Sageblattes muß zwischen 245 und 250 mm liegen.
- Es dürfen nur Werkstücke bearbeitet werden, die sichere aufgelegt und geführt werden können.
- Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
Die für den Betrieb geltenden einschlagigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und Sicherheitstechnischen Regeln sind einzuhalten.
Jeder weiter darüberhinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risikoträgt allein der Benutzer.
Eigenmächtige Veränderungen an der Zugsäge schlieben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.
Die Zugsäge darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Die Maschinearficht in explosionsgefahrder Umgebung verwendet oder dem Regen ausgesetzt werden.

• Metallteile (Nagel etc.) sind aus dem zu sagenden Material unbedingt zu entfern.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnenriotz Einhaltung aller einschlädigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmen Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäß Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

• Verletzungsgefahr der Finger und Höhe durch das Werkzeug (Sägeblatt) oder Werkstück, z.B. beim Sägeblattwechsel.
• Verletzung durch weggeschleuderte Werkstückteile.
  Rückschlag des Werkstücks oder von Werkstückteilen.
  Bruch und Herausschleudern des Sägeblattes.
  Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Berührung spannungsfuhrender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehorschutz.
• Emission gesundheitsschädlicher Holzstaube beim Betrieb ohne Absaugung.

Des weiteren können troz aller getroffener Vorkehrungen nicht öffentliche Restrisiken bestehen.

Sicheres Arbeiten

Bei unsachgemäßem Gebrauch konnen Holzbearbeitungsmaschinen gefährlich sein. Wenn Elektrowerkzeuge eingesetzt werden, müssen die grundlegenden Sicherheitsvorkehrungen befolgt werden, um die Risiken von Feuer, elektrischem Schlag und Verletzungen von Personen auszuschlieben.

Lesen und beachten Sie deshalb vor Inbetriebnahme theses Erzeugnisses die folgenden Hinweise und die Unfallverhütungsvorschriften ihrer Berufsgenossenschaft bzw. die im jeweiligen Land gultigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schätzen.

①

Geben Sie die Sicherheitschinweise an alle Personen weiter, die mit der Maschine arbeiten.

i

Bewahren Sie diese Sicherheitshinweise gut auf.

• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie die Säge nicht, wenn Sie müde sind.
  Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung oder Schmuck, sie konnen von beweglichen Teilen erfasst werden

• rutschfestes Schuhwerk
  ein Haarnetz bei langen Haaren

Tragen Sie persönliche Schutzkleidung:

Gehorschutz (Schaldruckpegel am Arbeitsplatz übersteigt in der Regel 85 dB (A))
Schutzbrille (beim Schneiden von ALU)
- Atemmaske bei stauberzeugenden Arbeits

• Betreiben Sie die Kreissäge nur auf

• festem

• ebenem
  -rutschfestem
  -schwingungsfreiem Untergrund.

• Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

• Berücksichtigten Sie Umgebungseinflüsse:

• Setzen Sie die Säge nicht dem Regen aus.

• Verwenden Sie die Säge nicht in feuchter oder nasser Umgebung.
  Sorgen Sie für gute Beleuchtung.
• Verwenden Sie die Säge nicht in der Höhe von brennbaren Flüssigkeiten oder Gasen.

• Der beim Betreiben entstehende Holzstaub beeinträchtigt die erforderliche Sicht und ist teilweise gesundheitsschädlich. Wenn die Maschine nicht im Freien eingesetzt wird, muß diese an beiden Absaugstutzen an eine Späneabsauganlage (z. B. transportabler Kleinentstauber) angeschlossen sein.

• Lassen Sie die Säge nie unbeaufsichtigt.

• Personen unter 18 Jahren dürfen die Kreissäge nicht bedieren. Ausgenommen sind Jugendliche über 16 Jahren im Rahmen ihrer Ausbildung unter Aufsicht.
• Halten Sie andere Personen fern.

Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren.

Halten Sie sie von Ihrm Arbeitsbereich fern.

• Nehmen Sie eine Arbeitsstellung ein, die sich immer seitlich vom Sägeblatt außerhalb der Schnittebene befindet.
• Beginnen Sie mit dem Schneiden erst, wenn das Sägeblatt seine erforderliche Drehzahl erreicht hat.
• Überlasten Sie die Maschine nicht! Sie arbeiten better und)sicherer im angegebenen Leistungsbereich.
• Betreiben Sie die Säge nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen können.
• Verwenden Sie keine rissigen Sägeblätter oder solche, die ihre Form verändert haben.
• Verwenden Sie nur gut geschärfte Sägeblätter, da stumpfe Sägeblätter nicht nur die Rückschlaggefahr erhöhen, sondern auch den Motor belasten.
• Verwenden Sie keine Sageblätter aus Hochleistungsstahl (HSS), weil dieser Stahl hart und sprende ist, nur Werkzeuge gemäß EN 847-1)dürfen verwendet werden.

Der Gebrauch anderer Werkzeuge und anderen Zubehörskann eine Verletzungsgefahr für Sie bedeuten.

• Verwenden Sie den eingebauten Spaltkeil. Er ist ab Werk so eingesellt, daß sein Abstand zum Zahnkranz des Sägeblattes mindestens 3 mm und hochstens 5 mm beträgt.

• Benützen Sie die Säge nicht für Zwecke, für die sie nicht bestimmt ist (siehe Bestimmungsgemäß Verwendung).

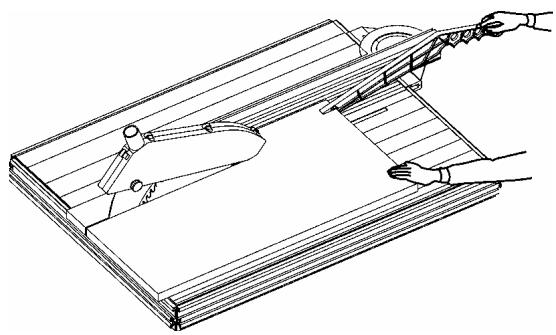

• Verwenden Sie beim Langsschneiden von schmalen Werkstücken (Abstand zwischen Sageblatt und Parallelanschlag kleiner als 120~mm ), den Schiebestock (siehe Arbeitshinweise).
• Verwenden Sie zum Andrücken schmaler Werkstücke an den Parallelanschlag ein Schieberholz. Schieberholzer sind im Handel erhältlich.
• Verwenden Sie keine defekten Schiebestöcke und -holzer.
  Die obere Sägeblattschutzhaube ist, außer bei Verdecktschnitten, immer zu verwenden. Sie ist so einzustellen, daß der Zahnkranz des Sägeblattes bis auf den für die Werkstückbearbeitung erforderlichen Teil verdeckt ist.
• Sorgen Sie davon, daß abgeschnittene Stücke nicht vom Zahnkranz des Sageblattes erfasst und weggeschleudert werden.
• Entfernen Sie Splitter, Späne und Abfälle nicht mit der Hand aus dem Gefahrenbereich des Sägeblattes.
  Das Verwenden von Wanknuteinrichtungen und Nutfraswerkzeugen ist nicht gestattet.
• Das Schneiden von Rundholz ist mit den serialmäßigen Zuführhifen nicht erlaubt. Verwenden Sie beim Schneiden von Rundholz eine spezielle Einrichtung, die das Werkstück beiderseits des Sageblattes gegen Verdrehen sichert.

• Schalten Sie die Maschine ab undziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  Wartungs- und Reinigungsrarbeiten

• Beseitigung von Störungen (dazu gehört auch das Entfernen von eingeklemmen Splittern)
  Transport der Sage
  Sageblattwechsel

• Verlassen der Sage (auch bei kurzzeitigen Unterbrechungen)

• Pflegen Sie ihre Säge mit Sorgfalt:

• Halten Sie die Werkzeuge scharf und sauber, um better und richerer arbeiten zu konnen.

• Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel.

• Halten Sie Handgriffe trocken und frei von Öl und Fett.

• Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb der Säge sicherzustellen.

• Beschädigte Schutzvorrichtungen und Teile mösen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Gebrausanweisung angegeben ist.

• Lassen Sie keine Werkzeugschlüssel stecken!

Überprüfen Sie stets vor dem Einsatzen, daß Schlüssel und Einstellwerkzeuge entfernt sind.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Elektrische Sicherheit

Ausführung der Anschlußleitung nach IEC 60 245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

1,5 mm² bei Kabellänge bis 25 m
2.5 mm² bei Kabellange über 25m

Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen.
- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
- Kontrollieren Sie regelmäßig das Kabel der Säge und halten Sie es bei Beschädigungen von einer anerkannten Fachkraft erneuern.
- Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
- Verwenden Sie keine defekten Anschlußleitungen.
- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Veränderungskabel.
Keine provisorischen Elektroanschlüsse einsetzen.
Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder einer unserer Kundendienststellen zu erfolgen. Ortliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.
Nur Originalersatz-, Zubehör- und Sonderzubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Vorbereiten zur Inbetriebnahme

Um ein einwandfreiies Funktionieren der Maschine zu erzielen, befolgen Sie die Hinweise dieser Anleitung.

Für den Transport wurde das Sägeaggregat um ca. 30^ geschwenkt.

Stellen Sie das Sägeblatt senkrecht (siehe S. 8).

Sie müssen noch folgende Teile anbringen:

Handradgriff
Schutzhaube (39)

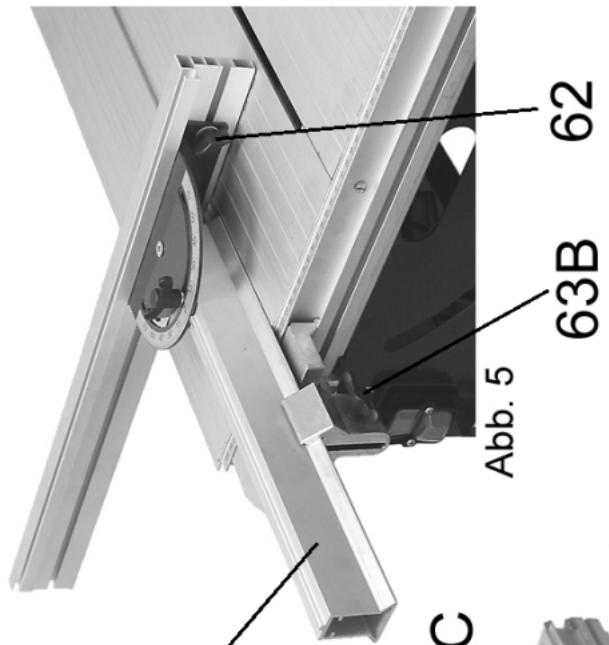

- Universalanschlag

SiebenotigendazufolgendeWerkzeuge:

SW10

SW5

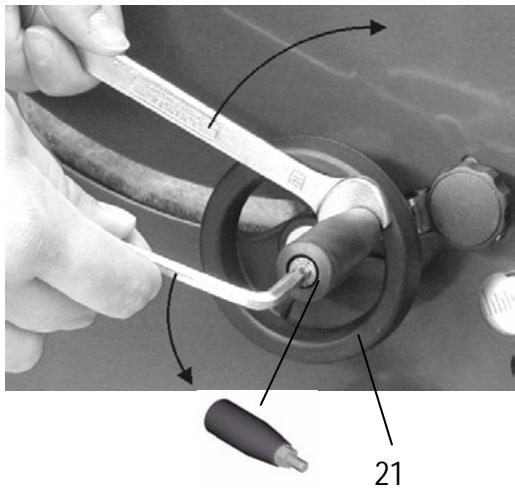

Schrauben Sie zuerst den Handradgriff an. Drehen Sie dann die Schraube wieder etwas darüber, wie auf dem Bild gezeigt.

Der Griff muß sich noch drehen halten.

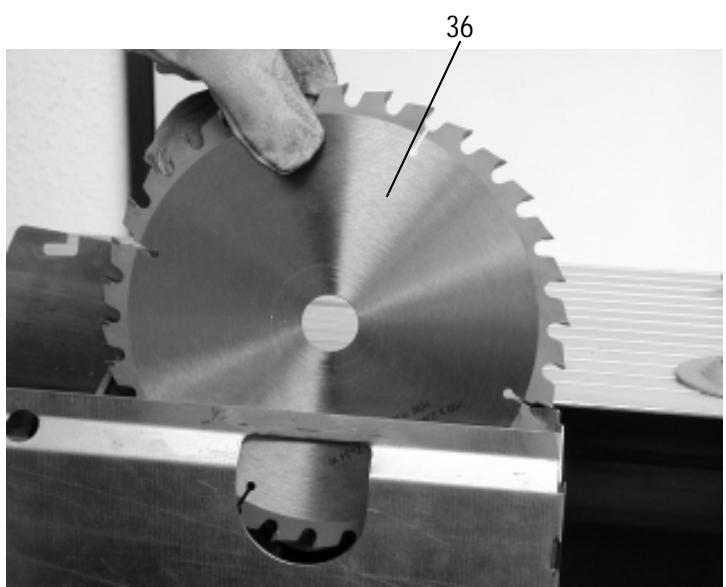

1. Drehen Sie mit Hilfe des Handrades (21) das Sageblatt (36) in seine höchste Position.
2. Ziehen Sie danach den Spaltkeil (32) hersus (Abb. 13).

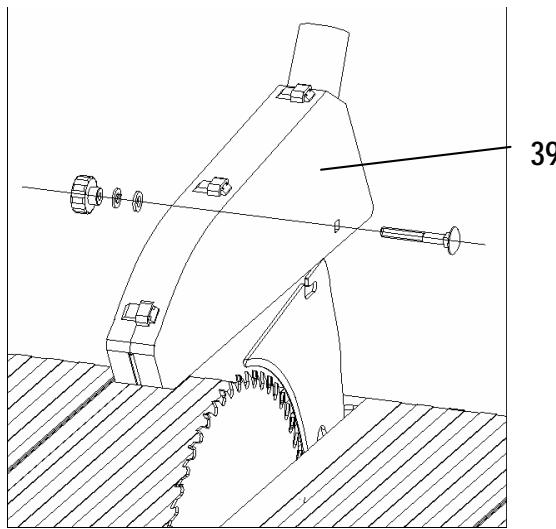

1. Montieren Sie die Schutzhaube (39).

Der Spaltkeil muß Herausgezogen sein bevor die Schutzhaube montiert wird, ansonsten sind Schäden möglich. Abb. 13

Inbetriebnahme

• Stellen Sie die Säge an einen Platz, der folgende Bedingungen erfüllt:
  rutschfest
  schwingungsfrei
  eben
  frei von Stolpergefahren
  ausreichende Lichtverhältnisse

• Überprüfen Sie vor jedem Gebrauch:

die Anschlußleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)
verwenden Sie keine defekten Leitungen
die Schutzhaube auf ordnungsgemäßen Zustand
- die Spaltkeileinstellung (siehe Spaltkeileinstellung)
das Sageblatt auf einwandfrei den Zustand
- ob der Schiebestock griffbereit ist

• Verwenden Sie keine rissigen Sageblätter oder solche, die ihre Form verändert haben.
• Verwenden Sie keine Sägeblätter aus HSS Stahl.
• Stellen Sie sich beim Sagen seitlich zum Gefahrenbereich (Sageblatt) an die Sage.
• Senken Siedie Schutzhaube

beimArbeitenaufdasWerkstück
- bei Unterbrechungen oder beim Verlassen der Säge auf die Tischplatte ab

Drehrichtung des Sageblattes

Achten Sie darauf, daß die Drehrichtigung des Sägeblattes mit der auf der Schutzhaube (39) angegebenen Drehrichtigung übereinstimmt.

Netzanschluß

Vergleichen Sie die auf dem Geräteypenschild angegebene Spannung, z.B. 230 V mit der Netzspannung und schlieben Sie die Säge an die entsprechende und vorschrifsmäßig geerdete Steckdose an.

Wechselstrommotor:

Schuko-Steckdose verwenden, Netzspannung 230 V mit Fehlerstromschutzschalter und Absicherung 10 A träge.

Verwenden Sie Anschluß- bzw. Verlängerungskabel nach IEC 60 245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

1,5 mm² bei Kabellänge bis 25 m
2,5 mm² bei Kabellänge über 25 m

Einschalten

Drucken Sie den grünen, oberen Knopf am Schalter (25).

Bei Stromausfall schaltet das Gerät automatisch ab. Zum Wiedereinschalten zuerst den roten, dann den grünen Knopf drücken.

Ausschalten

Sie können die Säge ausschalten, indem Sie auf den roten unteren Knopf des Schalters drücken

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbsttätig ab. Dies wird durch Blinken der außeren rechten Leuchtdiode angezeigt (im Bedienfeld B, Abb. 4). Er kann nach einer Abkuhlphase wieder eingeschaltet werden. Drücken Sie dazu zunachst den roten, danach den grünen Knopf (Abb. 4).

Sägeblattauswahl

Beachten Sie bei der Sägeblattauswahl, daß keine stumpfen oder beschädigten Sägeblätter verwendet werden, und daß der Bohrungs durchmesser des Blattles 30mm beträgt. Das seriemanbig mitgelieferte Sägeblatt eignet sich für Holz und die meisten Kunststoffe.

Für andere Schnitte gibt es auf Anfrage weitere Sageblätter. Fragen Sie ihren Handler oder uns.

Einstellungen an der Sage

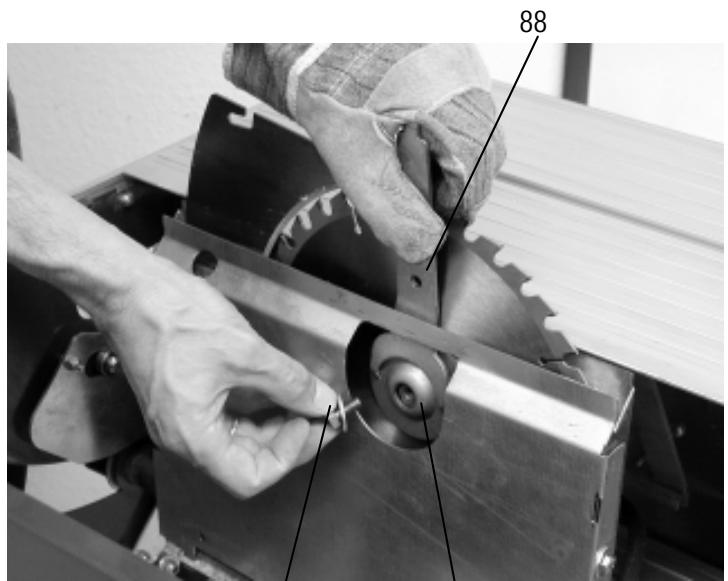

Sägeblattwechsel (S. 2 Abb. 2 + S. 1 Abb. 6 - 11)

Vor dem Sageblattwechsel Netzsteckerziehen.

• Verwenden Sie keine Sägeblätter aus HSS Stahl.
• Verwenden Sie keine rissigen Sageblätter oder solche, die ihre Form verändert haben.
• Verwenden Sie nur gut geschärfte Sägeblätter.

Gehen Sie folgendermaBen vor:

Tragen Sie Arbeitshandschuhe.

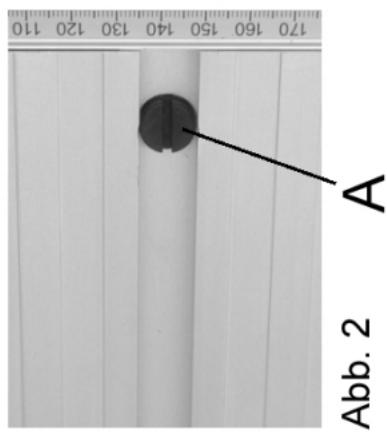

- Losen Sie die Verriegelungsschraube (A) mit dem beigefugten Werkzeug (Abb. 2).

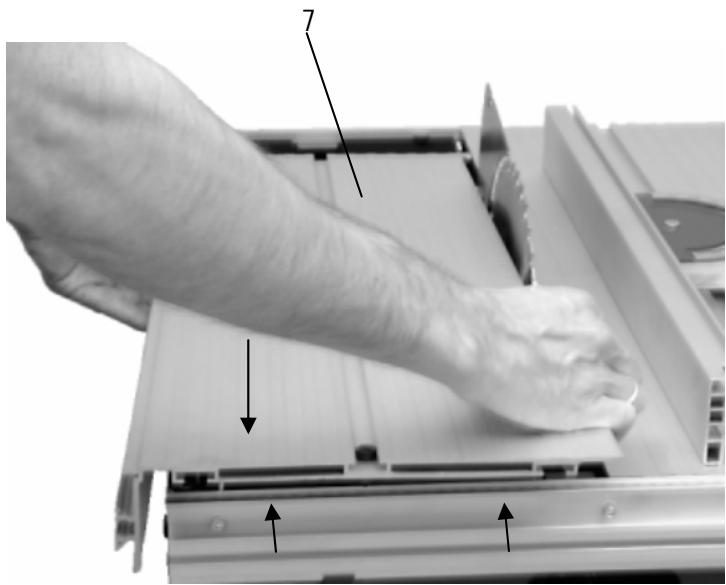

- Heben Sie das linke Tischprofil (7) an der Schalterseite an undziehen Sie es hereus (Abb. 6).

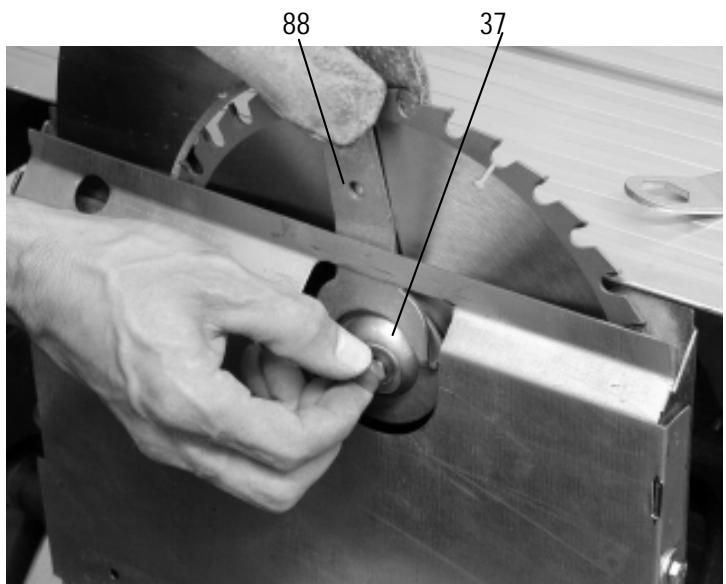

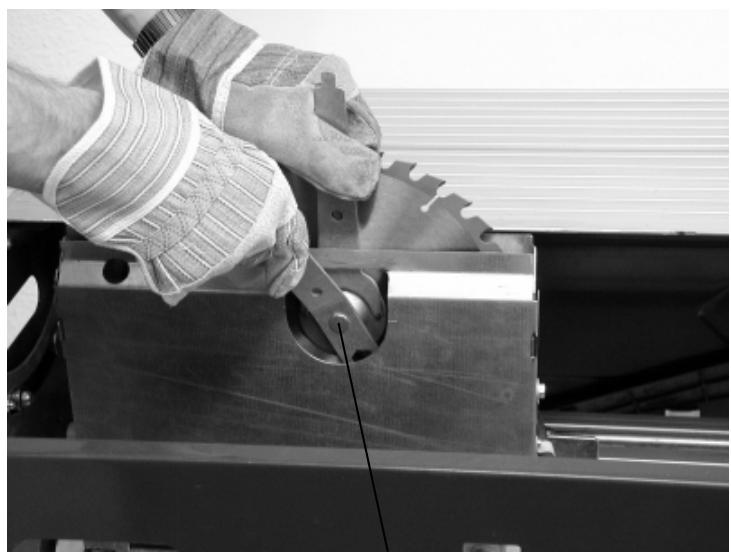

- Haken Sie den Schlüssel (88) im Sageblattflansch (37) ein und losen Sie die Sechskantschraube (80, Abb. 7 + 8).

① Linksgewinde!

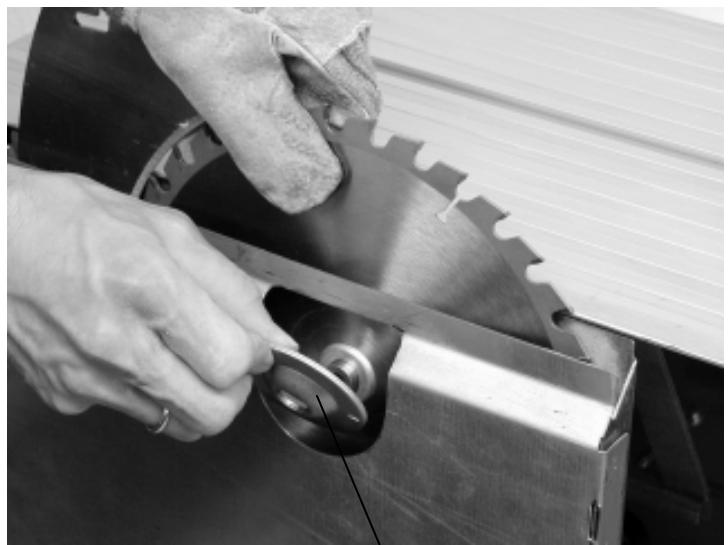

• Nehmen Sie den Sägeblattflansch (37) ab (Abb. 9).
• Zeit können Sie das Sageblatt (36) abnehmen und herausziehen (Abb. 10).
• Der Einbau eines Sägeblattes erfolgt in umgekehrter Reihenfolge.

Beachen Sie die Drehrichtigung!

• Stecken Sie das Sageblatt (36) auf, mit dem Schlüssel (88) den Sageblattflansch (37) auf die Nabe der Motorwelle stecken und festhalten (Abb. 11).
• Schrauben Sie die Sechskantschraube (80, Abb. 11) ein undziehen sie fest an.

Anzugsmoment min. 20 Nm Linksgewinde!

• Kontrollieren Sie, ob das Sägeblatt beim Drehen von Hand einwandfrei lauft.

Spaltkeileinstellung

! Der Spaltkeil (32) ist werkseitig auf das richtige Maß eingestellt.

Der Spaltkeil ist eine wichtige Schutzeinrichtung, er verhindert ein Rückschlagen des Werkstücks.

Um die Funktion des Spaltkeils zu gewährleisten, muß sein Abstand zum Zahnkranz des Sägeblattes mindestens 3 mm und hochstens 5 mm betragen.

Um Schäden zu vermeiden, damit die Schutzhaube (39) nur montiert werden, wenn der Spaltkeil vollständig herausgezogen ist.

Schnitthöhe einstellen

Die Schnitthöhe kann mit Hilfe der Kurbel (21) stufenlos von 0 - 83 mm eingestellt werden.

Stellen Sie die Schnitthöhe ca. 5 mm higher als die Materialstärke ein.

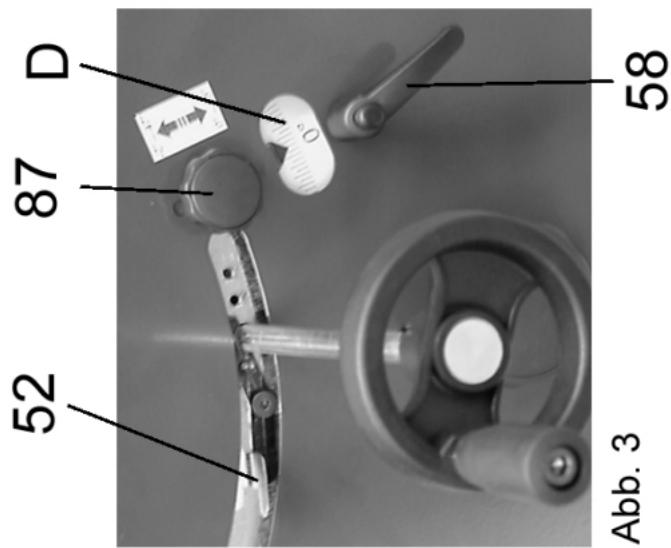

Sägeblatt-Schragstellung einstellen

Achten Sie bei laufendem Sageblatt darauf, daß sich vor Einstellen keine Werkstücke oder Anschläge im enkBereich befinden. Siehe Abb. 3.

Einstellen von 0^ - 45^

1. Losen Sie den Klemmhebel (58).
2. Drehen Sie die große Sterngriffmutter (18) bis auf der Skala (D) der gewündte Winkel angezeigt wird (0^ - 45^) .
3. Ziehen Sie den Klemmhebel wieder an, um den eingestellt den Winkel festzustellen.

Einstellen von -2^ - 47^

Das Sägeblatt kann um 2^ über die beiden Endstellungen hinaus geschwenkt werden (-2^ - 47^) :

1. Losen Sie die keine Sterngriffmutter (87), schiben Sie sie nach oben undziehen Sie sie wieder fest.
2. Losen Sie den Klemmhebel (58).
3. Drehen Sie die große Sterngriffmutter, bis auf der Skala der gewünschte Winkel angezeigt wird (-2^ - 47^) .
4. Ziehen Sie den Klemmhebel wieder an, um den eingestellten Winkel festzustellen.

Um die Begrenzung wieder auf 0^ - 45^ einzustellen, schieren Sie die Sterngriffmutter wieder nach unten undziehen Sie sie fest. Dazu muß das Sägeblatt in einem Winkel von 0^ - 45^ stehen.

Drehzahl des Motors einstellen

Um stets eine zufriedenstellende Schnittqualität zu erzielen, können Sie die Drehzahl des Sageblattes stufenlos von 1800 min ^-1 - 4200 min ^-1 regulieren.

Stellen Sie die Drehzahl durch Drucken der oder Taste auf dem Bedienfeld (B) ein. Bei jeder erreichen Drehzahl leuchtet die entsprechende Leuchtdiode auf. Z.B. Diode Nr. 2, wenn 2400 Umdrehungen erreicht sind.

Durch einmaliges Antippen der + oder - Taste erhöht oder verringt sich die Drehzahl um 100 Umdrehungen.
Halten Sie die Taste + oder - langere Zeit gedrückt, lauft die Drehzahl automatisch auf die hochste bzw. besteht

sich auf die niedrigste Drehzahl ein.

Halten Sie die Taste nach Aufleuchten der Diode Nr. 5 noch eineugekunden gedrückt, um die hochstmögliche Drehzahl einzustellen

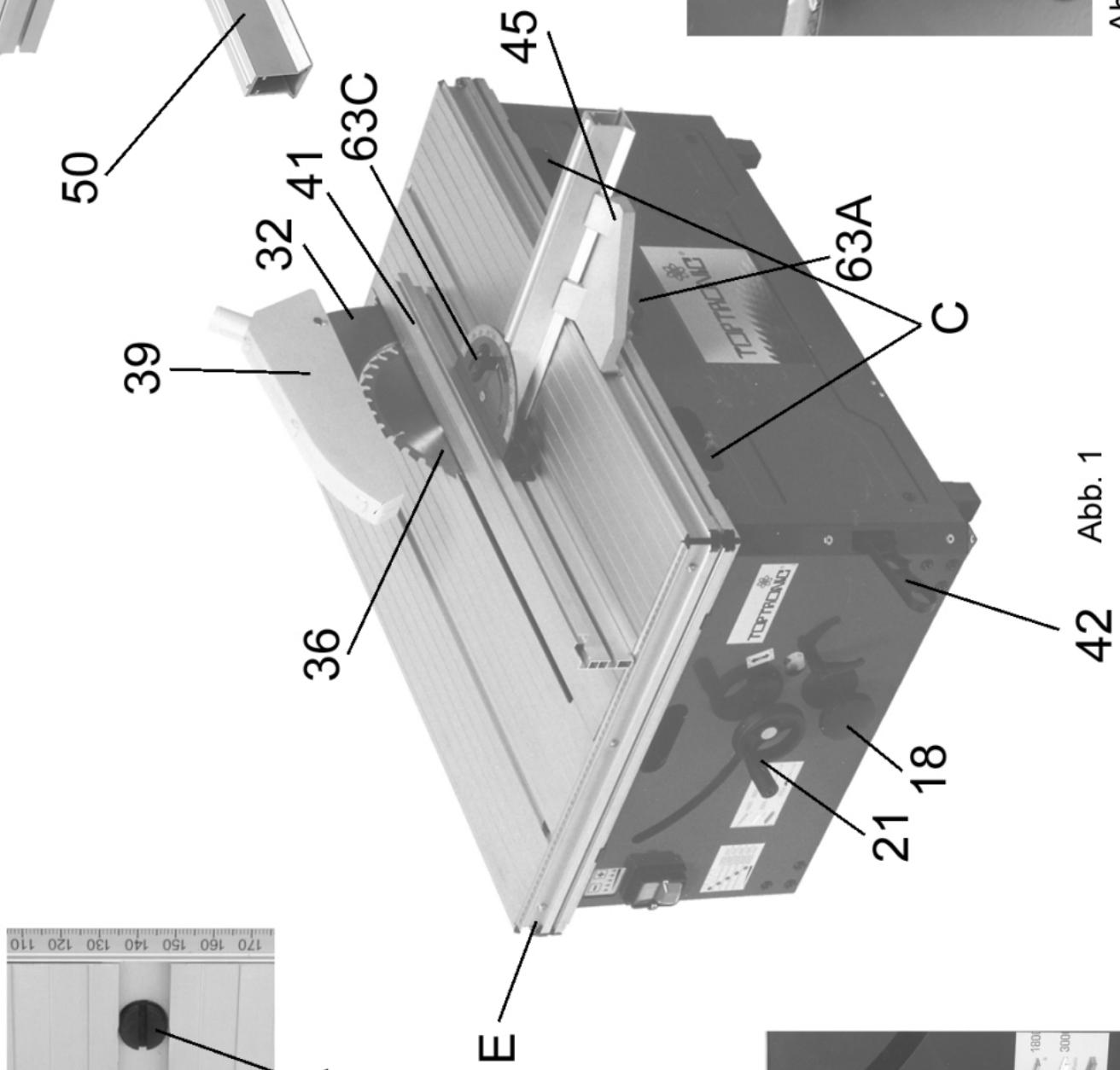

Einstellungen des Universalanschages

Der mitgelieferte Universalanschlag kann als Quer- und Gehrungsanschlag bei der Zugsäge und als Parallelanschlag bei der Tischkreissäge eingesetzt werden.

Achten Sie auf die richtigen Einstellungen des Anschlages (siehe "Arbeitshinweise").

Universalschlag an der Säge anbringen

Schieben Sie die Anschlagplatte (45) auf eine der umlaufenden Führungsleisten (E) auf. Ziehen Sie die Flugelschraube (63A) fest. (Abb. 1)

Anschlag (50) auf der Anschlagplatte verschiben

Lösen Sie die Flügelschraube und verschiben Sie den Anschlag. Ziehen Sie die Flügelschraube (63B) danach wieder fest. (Abb. 5)

Anschlaglineal (41) verschieben

Lösen Sie die Flügelmuttern (62) und verschiben Sie das Anschlaglineal. Ziehen Sie die Flügelmuttern wieder fest.

Winkeleinstellung

Lösen Sie die Flügelschraube (63C) und schwenken Sie das Anschlaglineal. Es rastet an den üblichen Winkelstellungen ein.

Verwenden Sie bei sehr schmalen und flachen Werkstücken die niedrige Führungsfläche des Anschlaglineals.

Arbeitshinweise

Vor Arbeitsbeginn beachten Sie folgenden:

Schutzhaube, Spaltkeil und Sägeblatt o. k.?
Sägeblatt scharf?
- Anschläge einsatzbereit und Schiebestock griffbereit?
- Arbeitsplatz aufgeräumt?
- Sie durfen das Gerät nicht in Betriebnehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben!

Beachten Sie außer dem folgende wichtige Punkte:

• Stellen Sie sich außerhalb des Gefahrenbereiches.
• Legen Sie die Höhe flach mit geschlossenen Fingern auf das Werkstück. Führren Sie darauf das Werkstück mit der Hand nur bis zur Schutzhaubenvorderkante.
• Entfernen Sie lose Splitter, Späne u. dgl. nie mit der Hand.

Beachten Sie auf jeder Fall die Sicherheitshinweise auf S. 5 ff.

Die Säge kann als Tischkreissäge oder als Zugsäge eingesetzt werden.

Einsatz als Tischkreissäge:

Abb. 17 u 19, S. 45/46f

Zum Langsschneiden größer Werkstücke

Dazu wird das Sägeblatt mit dem Sperrhebel (52) in der Mitte des Sägetisches festgestellt.:

Heben Sie dazu die Zugstange (20) liegt an.
- Ziehen Sie sie langsam heraus, drücken Sie gleichzeitig Teil 52 in Pfeilrichtung bis es einrastet (Abb. 14).
- Zum entriegeln: halten Sie die Zugstange fest und drücken Sie den Sperrhebel entgegengesetzt der Pfeilrichtung. Sie können dann das Sägeaggregat mit dem Handrad (21) verschiben.
Gewünschte Schnittbreite über den Parallelanschlag einstehen.
- Stellen Sie die Schnitthöhe ca. 5 mm größter als die Werkstückdicke.
- Senken Sie die Schutzhaube (39) bis auf ca. 8 mm über das Werkstück ab.

Einsatz als Unterflur-Zugsäge

Abb. 15, 16, 18 u. 20, S. 45 u. 46

Zum prazisen Trennen feststehender Werkstücke

• Drücken Sie den Sperrhebel (52) ganz nach unter (Zugsagen-Stellung).
• Drucken Sie das Handrad (21) leicht nach oben.
• Zeit können Sie das Sägeaggregat mit dem Handrad (21) nach vornziehen bis das Werkstück durchgesagt ist (Abb. 16).

Schneiden schmaler Werkstücke

(Breite kleiner 120mm )

Einsatz als Tischkreissage

Schieben Sie das Werkstück mit beiden Händen vor, benutzen Sie im Bereich des Sägeblattes den Schiebestock (42).

Verwenden Sie bei sehr flachen und schmalen Werkstücken (Breite 30 mm und weniger) die niedrige Führungsfläche des Anschlaglineals (41) (Abb. 19).

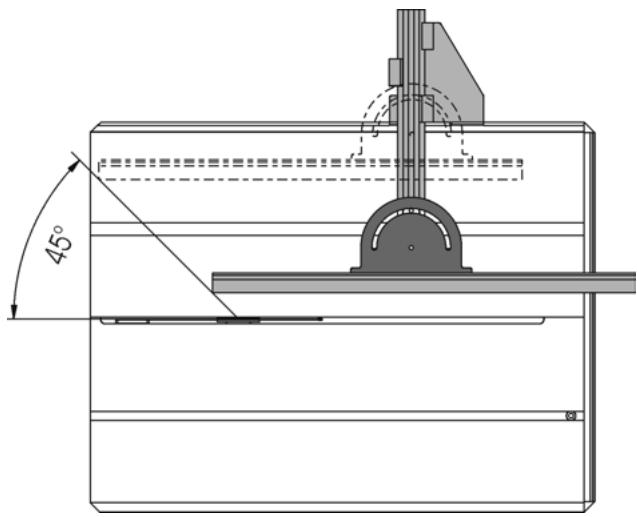

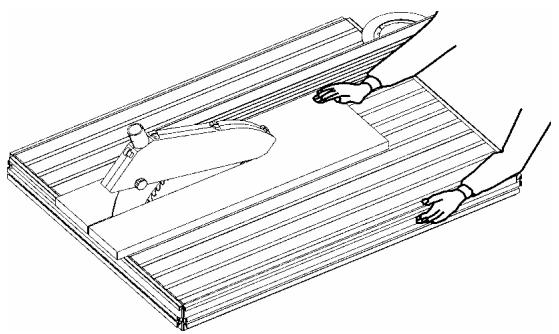

Schneiden breiter Werkstücke

Einsatz als Tischkreissage

• Stellen Sie das Anschlaglineal (41) ein (hinteres Ende bis hinter den Spaltkeil).
• Ziehen Sie den Anschlag darüber, wenn sich das Werkstück zwischen Sageblatt, Spaltkeil und Anschlag verklemmen besteht.

Fausregel: Das hintere Ende des Anschlages stöhlt an eine gedachte Linie, die etwa bei der Sägeblattmitte beginnnt und unter 45^ nach halten verläuft.

Verdeckte Schnitte

Nehmen Sie die Schutzhaube ab und drücken Sie den Spaltkeil (32) nach unten (Abb. 12).

Nach verdeckten Schnitten muß 1. der Spaltkeil wieder herausgezogen und 2. die Schutzhaube wieder angebracht werden.

Um Schäden zu vermeiden, muß der Spaltkeil ganz Herausgezogen sein, bevör die Schutzhaube montiert wird.

• Achten Sie darauf, daß das Werkstück sicher geführt wird.
• Drucken Sie das Werkstück fest auf den Tisch.

Querschnitte/Gehrangsschnitte (Abb. 15 / 18)

• Befestigen Sie den Universalanschlag an der vorderen Anschlußleiste.
• Stellen Sie das Anschlaglineal (41) auf den gewünschten Winkel ein und achten Sie darauf, daß es sich nahe an der Schnittebene befindet.

• Verschieben Sie den Anschlagträger (50), damit das Werkstück sicher angelegt werden kann.

• Halten Sie das Werkstück gut fest undziehen Sie das Sage-aggregat nach vorne.

Wartung und Pflege

Vor jeder Wartungsarbeit Netzsteckerziehen.

Beachten Sie folgenden, um die Funktionsfähigkeit der Sage zu erhalten:

• Reinigen und ölen Sie regelmäßige alle beweglichen Teile. (S. 46, Abb. 21)

• Senken Sie das Sägeblatt ab

• Stellen Sie das Sägeaggregat 45^ schräg
• Legen Sie die Säge vorsichtig auf die linke Seite
  Säubern Sie die beweglichen Teile und ölen Sie die Stellen 1 - 4

Niemals Fett verwenden!

Verwenden Sie z.B. Nähmaschinenöl, dunnflüssiges Hydrauliköl oder umweltverträgliches Sprühöl.

• Sorgen Sie dazu, daß das Sägeblatt rost- und harzfrei bleibt.
• Entfernen Sie Harzrückstände von der Sägetischplatte.
  Das Sageblatt ist ein Verschleißtein und wird nach längerem bzw. offenem Gebrauch stumpf.

Erneumann Sie dann das Sageblatt oder halten Sie es schärfen.

Transport

Vor jedem Transport Netzsteckerziehen.

Transportieren Sie die Säge nur mit in Endstellung verri-geltem Zugschnitten, abgesenktem Sägeblatt und heruntergebnischappter Schutzhaube.

Sie vermeiden dadurch Beschädigungen an der Verriegelungstechnik und Verletzungen durch das Sageblatt.

Zum sicheren Transport

sind an allen Seiten Griffaussparungen (C)vorhanden

Lagerung

Netzsteckerziehen.

Bewahren Sie unbenutzte Geräte an einem trockenen, verschlussenem Ort außerhalb der Reichweite von Kindern auf.
- Beachten Sie vor einer längeren Lagerung folgenden, um die Lebensdauer der Sage zu verlangern und ein leichtgängiges Bedieren zu gewährleisten:

• Führn Sie eine grundliche Reinigung durch.
• Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl

i Niemals Fett verwenden!

Garantie

Wir übernehmen zwei Jahre Garantie ab Lieferung des Gerätes vom Lager des Handlers und bereits für Mängel, die durch Material bzw. Fabrikationsfehler aufgetreten sind. Für Schäden, die durch unsachgemaße Behandlung oder unzureichende Verpackung beim Rücktransport der Geräte bzw. Nichtbeachtung der Betriebsanleitung entstehen, sind Garantieansprüche ausgeschlossen. Fehlerhafte Teile sind unserem Werk porto- bzw. frachtfrei einzuschicken. Die Entscheidung auf kostenlose Ersatzteillieferung obliegt uns.

Anfallende Garantiarbeiten werden von uns oder einer von uns autorisierten Servicestelle ausgeführrt. Es bedarf unserer ausdrücklichen Genehmigung, die Behebung des Garantieschadens von einer anderen Firma vornehmen zu halten.

Die Garantie erstreckt sich nicht auf den normalen Verschleib von: Sägeblatt, Schutzhaube, Schiebestock, Tischprofil, Bremseinrichtung

Nur bei Verwendung von Original-Ersatzteilen leisten wir Garantie.

Änderungen, die dem technischen Fortschrift dienen, behalten wir uns vor.

Mögliche Störungen

Störung	Mögliche Ursache	Beseitigung
Maschine lauft nach Einschalten nicht an oder schaltet während des Leerlaufs selbstätig ab	• Stromausfall • Verlängerungskabel defekt • Motorschutzschalter hat ausgelöst -rechte Leuchtdiode im Bedienfeld blinking • Motor oder Schalter defekt • Sägeblatt klemmt	• Sicherung wechseln • Kabel überprüfen, defekte Kabel nicht mehr benutzen • nach Abkühzeit Motor wieder einschalten („Motorschutz“, S. 7) • Motor oder Schalter von einer konzessionierten Elektrofachkraft überprüften oder reparieren lessen, bzw. durch Originalersatzteile ersetzen lessen • Tischprofil hereausnehmen und Spankastendeckel abnehmer, Ursache entfern
Maschine bleibt während des Schneidens stehen	• Sägeblatt stumpf • zu großer Vorschub	• Sägeblatt austauschen • Motor abkühlen lessen
Werkstück klemmt beim Vorschiben	• Sägeblatt ist stumpf • Lineal des Universalanschlages steht nicht parallel zum Sägeblatt	• halten Sie das Werkstück fest und schalien dazu den Motor aus. Danach Sägeblatt schärfen setzen bzw. erneuern • Stellen Sie das Lineal neu ein
Brandflecke an den Schnittstellen	• Sägeblatt ist für den Arbeitsgang ungeeignet oder stumpf	• Sägeblatt austauschen bzw. schärfen setzen
Späneaustritt verstopf	• keine Absaugung angeschlossen • Absaugung zu schwach	• Säge ausschalten und Späne entfernen • s. „Sicheres Arbeiten"
Hohenverstellung lauft schwer	• Gewindespindel, Führungsplatte verschmutzt	• Bauteile reinigen und ölen (S. 46, Abb. 21) Niemals Fett verwenden!

Der Motor ist mit einer elektronischen Regelung ausgerüst, welche die Schnittgeschwindigkeit in jeder Drehzahlstufe auch bei Belastung konstant hält. Dadurch kann es im Leerlauf (besonderss bei einzelnen Drehzahlen) im Bereich des Getriebes zu Gerauschen kommt, die vom Bediener als ungewöhnlich empfunden werden oder für eine Säge untypisch sind. Dies ist vollig normal und beeinträchtigt die Funktion in keiner Weise.

Bei Fragen: Tel. 02382 / 892 - 58

Verder können er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan

Veilig werken

Schaltbild - Circuit diagram - Schéma de connexions - Elektrischschema

B.-Nr. Ref. No. N° cde Best.nr	Bezeichnung	Designation	Désignation	Omschrijving	Maße Dimensions Dimensions Afmeting	St. Qty. Pcs St.
301885	Universalsanschlag kpl. blaugrún	Complete universal fence bluish green	Guide universel vert complète bleu	Universele aanslag kompleet blauwgroen		1
301886	Universalsanschlag kpl. orange	Complete universal fence orange	Guide universel complète orange	Universele aanslag kompleet oranje		1
360156	Kabelschelle	Cable clamp	Collier de cable	Kabelbefestiging		1
361110	Schiebestock	Pushstick	Baguette coulissante	Duwstok		1
362051	Gummischeibe	flexible washer	Rondelle caoutchouc	Elastiekje ring		2
362099	Schutzhaube gelb	Guard - yellow	Capot de protection jaune	Beschemkap geel		1
363001	Gehäusedeckel	Casing cover	Couvercle du bâti	Deksel		1
363002	Spankasten	Cutting box	Boîte à copeaux	Spanenopvang		1
363003	Spankastendeckel	Cutting box cover	Couvercle de la boîte à copeaux	Spanenopvangdeksel		1
363004	Absaugstutzen	Exhaust outlet connections	Tubulure d'aspiration	Afzuigaansluiting		1
363007	Tischprofil links	Bench profile section left	Profilé de la table gauche	Tafelblad links		1
363012	Getriebewelle mit Lager	Gear shaft with bearings	Arbre d'entrainment avec palier	Aandrijfas med lager		1
363014	Sägeblatt HM	Saw blade HM	Lame carbure	Zaagblad	250 x2,6 / 1,6 x 30 mm	1
363016	Rillenkugellager	Deep groove ball bearings	Roulement à billes rainuré	Kogellager	626 2RS	11
363017	Frontblech kpl. blaugrún	Complete front plate bluish green	Tôle frontale complète vert bleu	Frontplaat		1
363018	Gehäuserrückteil kpl. blaugrún	Complete casing rear piece bluish green	Bât paroi arrêté complète vert bleu	Huis achterzijde kompleet blauwgroen		1
363019	Zugfeder	Tensile spring	Ressort de traction	Trekveer		1
363021	Anschlag	Fence	Butée	Aanslag		1
363023	Schalter mit Drehzahlsteuerung	Switch with speed control	Commutateur avec commande du régime	Schakelaar met toerenregelaar		1
363024	Lüfterhaube	Ventilator hood	Capot d'airation	Luchtkap		1
363026	Spaltkeil	Splitting wedge	Coin à refendre	Spouwmes	60 x 2,2	1
363028	Halteplatte	Fixing plate	Plaque de mainten	Stopplaat		1
363031	Flansch (vorn)	Flange (front)	Bride (avant)	Flens (voor)		1
363032	Flansch (hinten)	Flange (rear)	Bride (arrière)	Flens (achter)		1
363040	Skala für Tischplatte	Scale for bench top	Échelle pour la table	Hooingleverdeling		1
363045	Sterngriffmutter	Star grip nut	Écrou poignée-étôle	Sterknop	M8 Ø 62	1
363046	Zwei-Speichenhandrad mit Griff	Double spoke hand wheel with handle	Manette à volant à deux rayons avec poignée	Handwiel met greed		1
363047	Führungsplatte kpl.	Complete guide plate	Plaque guide complète	Geleidingsplaat kompl.		1
363050	Zugstange kpl.	Complete draw bar	Bielle de traction complète	Trekstang kompleet		1
363053	Distanzhülse	Distance sleeve	Manchon d'espacement	Huls	Ø10 x 6,4 x 5	8
363055	Stahlkugel	Steel ball	Bille d'acier	Stalen kogel	Ø 8	1
363056	Federblech	Spring steel sheet	Tôle élastique à ressorts	Veer		1
363061	Bundmutter	Nut	Écrou à embase	Moer	M6	6
363062	Gegenlager	Counter bearing	Butée	Tegenlager		1
363064	Motor P1-1900W kpl.	Motor P1-1900 W com.	Moteur P1-1900 W com.	Motor 1900 W kompl.		1
363071	Ringschlüssel	Ring spanner	Clé polygonale	Ringsleutel		1
363072	Gabelschlüssel	Fork wrench	Clé à fourche	Steelsleutel		1
363073	Paßscheibe	Shim ring	Rondelle d'ajustage	Vulschuif	6 x 12 x 1	8
363074	Schiebemutter	Sliding nut	Écrou coulissant	Moer	M6	4
363076	Anschlagplatte	Stopper plate	Plaque de butée	Aanslagplaat		1
363078	Verschluß Oberteil	Lock - upper piece	Fermeture partie supérieure	Sluiting (boven)		1
363079	Verschluß Unterteil	Lock - lower piece	Fermeture partie inférieure	Sluiting (onder)		1
363080	Haltescheibe	Retaining washer	Rondelle de retenue	Vergrendelschuif		1
363084	Lagerplatte kpl.	Complete bearing plate	Semelle d'appui complète	Lagerplaat kompleet		1
363085	Tischprofil rechts	Bench profile section right	Profilé de la table droit	Tafelblad rechts		1
363088	Paßschelbe	Shim ring	Rondelle d'ajustage	Vulschuif	16 x 22 x 0,5	3
363089	Flügelschraube	Wing nut screw	Vis papillon	Vleugelschroef	M6 x 25	3
363090	Klemmhebel	Clamp lever	Levier de blocage	Hendel		1
363093	Flügelmutter	Wing nut	Écroupapillon	Vleugelmoer		3
363094	Sperrehel	Stopping plate	Tôle d'arrêt	Vergrendelplaat		1
363095	Skala f. Universalanschlag	Scale for universal fence	Échelle pour guide universel	Gradenverdeling		1
363097	Anschlußeiste	Joint strip	Réglette de raccord	Montagestrip		2
363098	Hinweisschild "Drehzahl"	Sign "revolutions par minute"	Plaque indicatrice "vitesse de rotation"	aanwijzingsbord "toerental"		1
363099	Schlittenführung	Cradle guide	Guidage de coulisse	Sledevoering		1
363102	Ritzel kpl.	Complete pinion drive	Pignon complète	Tandwiel kompleet		1
363103	Flansch ohne Schlitze	Flange without slits	Bride sans fentes	Flens zonder split		1
363107	SchwenkBlech vom kpl.	Comp. swivel plate front	Tôle pivotante avant complète	Zwenkplatz voor kompl.		1
363108	SchwenkBlech halten kpl.	Comp. swivel plate back	Tôle pivotante arrière complète	Zwenkplatz achefter komp.		1
363109	Anschlaglineal	Fence scale	Guide droit	Aanslagliniaal		1
363110	Anschlagträger mit Winkel blaugrun	Fence holder with angle bluish green	Support du guide avec équerre vert bleu	Aanslagdrager med goek blauwgroen		1
363112	Gehäuse Seiteiteil kpl.	Complete casing side piece right bluish green	Bât paroi latérale complète droit vert bleu	Huis zijkant kompleet rechts blauwgroen		1
363113	Distanzbuchse	Spacer bushing	Douille d'écartement	Afstandsbus		1
363114	Konterhülse	Sleeve	Douille	Bus		1
363115	Hinweisschild "-2° - 47° / 0° - 45°"	Sign "-2° - 47° / 0° - 45°"	Plaque indicatrice "-2° - 47° / 0° - 45°"	aanwijzingsbord "-2° - 47° / 0° - 45°"		1
363117	Paßschelbe	Shim ring	Rondelle d'ajustage	Vulschuif	25 x 35 x 0,5	1
363140	Zugschlitten kpl.	Complete Cradle	Couilse complète	Slede kompleet		1
363141	Lagerrolle montiert	Bearing roller install	Galet d'appui montez	Lagerrol monteret		1
363148	Gehäuse Seiteiteil kpl.	Complete casing side piece left bluish green	Bât paroi latérale complète gauche vert bleu	Huis zijkant kompleet links blauwgroen		1
363149	Zugentlastungsschelle	Tensile relief clip	Agrafe de soulagement de traction	Kabelborgring		1
363160	Flachkopfschaube	Locating screw	Vis sans tête à téton filtré	Tapbout	M6	1
363161	Frontblech kpl. orange	Comp. front plate orange	Tôle frontale compl. orange	Frontplaat kompl. orangje		1
363163	Gehäuserrückteil kpl. orange	Complete casing rear piece orange	Bât paroi arrêtée complète orange	Huis achechterzijde kompleet orangje		1
363165	Gehäuse Seiteiteil kpl. rechts orange	Complete casing side piece right orange	Bât paroi latérale complète droit orange	Huis zijkant kompleet rechts orangje		1
363166	Anschlagträger mit Winkel orange	Fence holder with angle orange	Support du guide avec équerre orange	Aanslagdrager med goek orangje		1
363167	Gehäuse Seiteiteil kpl. links orange	Complete casing side piece left orange	Bât paroi latérale complète gauche orange	Huis zijkant kompleet links orangje		1
384066	Paßschelbe	Shim ring	Rondelle d'ajustage	Vulschuif	20 x 28 x 0,5	2
384827	Gleiter	Glider	Patin	Glijplaat		4
384598	Blindnietmutter	Nut	Écrou	Moer
388042	Sterngriffmutter	Star grip	Écrou poignée-étoste	Stergreep	M6	2
390001	Sechskantschaube	Hexagonal screw	Vis hexagonale	Schroef	M8 x 25 VZ	4
390063	Sechskantschaube	Hexagonal screw	Vis hexagonale	Schroef	M6 x 20 VZ	2
390066	Zylinderschaube	Cylinder screw	Vis cylindrique	Schroef	M6 x 12 VZ	9
390069	Sechskantschaube	Hexagonal screw	Vis hexagonale	Schroef	M8 x 16 VZ	2
390083	Sechskantschaube	Hexagonal screw	Vis hexagonale	Schroef	M6 x 16 VZ	2
390086	Sechskantschaube	Hexagonal screw	Vis hexagonale	Schroef	M6 x 10 VZ	5
390129	Linsenblechschaube	Self-taping oval-head screw	Vis à tôle à tête lenticulaire	Schroef	F3,5 x 13 VZ	3
390137	Sechskantschaube	Hexagonal screw	Vis hexagonale	Schroef	M8 x 16 LH, VZ	1
390138	gewindeur. Schraube	Threaded screw	Vis filtée	Draadhuls	M6 x 12 VZ	4
390143	Flachrundschaube	Flat round screw	Boulon à tête bombée	Schroef	M6 x 45 VZ	1
390172	Linsenblechschaube	Self-taping oval-head screw	Vis à tôle à tête lenticulaire	Schroef	M4,2 x 13 VZ	3
390189	Zylinderschaube	Cylinder screw	Vis cylindrique	Schroef	M5 x 10 VZ	6
390190	Zylinderschaube	Cylinder screw	Vis cylindrique	Schroef	M6 x 80 vz	1
390191	Senkschaube	Flat-headed screw	Vis à tête conique	Schroef	M5 x 16 vz	2
390192	Flachrundschraube	Flat round screw	Boulon à tête bombée	Schroef	M6 x 20 VZ	1
390212	Senkschaube	Flat-headed screw	Vis à tête conique	Schroef	M6 x 30 VZ	6
391021	Sechskantmutter	Hexagonal nut	Écrou hexagonal	Moer	M6 VZ	4
391028	Sechskantmutter	Hexagonal nut	Écrou hexagonal	Moer	M6 VZ	25
391029	Sechskantmutter	Hexagonal nut	Écrou hexagonal	Moer	M5 VZ	11
391037	Sechskantmutter	Hexagonal nut	Écrou hexagonal	Moer	M8 VZ	7
391643	Scheibe	Washer	Rondelle	Ring	6,4 VZ	15
391644	Scheibe	Washer	Rondelle	Ring	8,4 VZ	7
391645	Scheibe	Washer	Rondelle	Ring	A6,4 x 18 x 1,6 VZ
391658	Scheibe	Washer	Rondelle	Ring	A8,4 x 24 x 2 VZ	7
391672	Scheibe	Washer	Rondelle	Ring	A5,3 VZ	2
391674	Scheibe	Washer	Rondelle	Ring	A8,4 x 21 x 4 VZ	1
391913	Federring	Spring ring	Jonc fendu	Veerring	A6 VZ	1
392005	Sicherungsring	Locking ring	Circlip	Borgring	Ø 20 x 1	2
392211	Splint	Cotter	Goupille fendue	Splitpen	3,2 x 25 VZ	2
392419	Spannhülse	Clamping sleeve	Manchon de serrage	Spanhuls	Ø 3 x 16	1
392422	Spannhülse	Clamping sleeve	Manchon de serrage	Spanhuls	Ø 4 x 28	2
403689	Tellerfeder	Cup spring	Ressort à cuvette	Platte veer	31,5 x 16,3 x 1,25	1

Entnahmen Sie die Ersatzteile der Ersatzteilzeichnung und –liste.

Ersatzteile bestellen:

1. Bezugsquelle ist der Hersteller
2. Erforderliche Angaben bei der Bestellung:
   Geratotyp
   Gerätenummer
   Ersatzteilnummer
3. Bezeichnung des Ersatzteils
   gewünschte Stückzahl
4. unbedingt Farbe bei Gehauseteilen

Beispiel: Typ AZS, Seriennr. XXXX, 363112 Gehause Seitenteil, 1

Stuck, blaugrun

Wilhelm Pollmeier GmbH & Co.

Schinkelstraße 97, D-59227 Ahlen

D erklärern in alleiniger Verantwortung, daß das Produkt Unterflur-Zugsäge Typ AZS

auf das sich diese Erklärung bezieht, den einschädigten grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschädigten Richtlinien

D entspricht.
Zur sachgerechten Umsetzung der in den EG-Richtlinien genommen Sicherheits- und Gesundheitsanforderungen wurden folgende Normen und technische Spezifikationen herangezogen:
GB The following standards and technical specifications were used for appropriate implementation of the safety and health requirements specified in the EC Guidelines:
F Pour la mise en pratique correcte des revendications de sécurité et de santé nommées dans les dispositions CEE les normes et specifications techniques suivant ont ete appliquees:
NL Vor de vakkundige uitvoering van de in de EG-richtlijnen vermelde verilgheid- en gezondheidseisen werden de volgende B normen en technische specificaties toegepast:

EN 292, EN 294, EN 847-1, EN 953, EN 61029-1, EN 61029-2-1

D Gemeldete Stelle: Fachausschuß Holz - Prüf- und Zertifizierungsstelle
Bescheinigungs-Nr.
Notified body: Vollmoellerstr. 11
F L'organisme Notices: 70563 Stuttgart
NL B Geregistreerde instantie
