Sesalnik, pihalo, rezalnik za listje Navodilo za uporabo – varnostni napotki – nadomestni deli

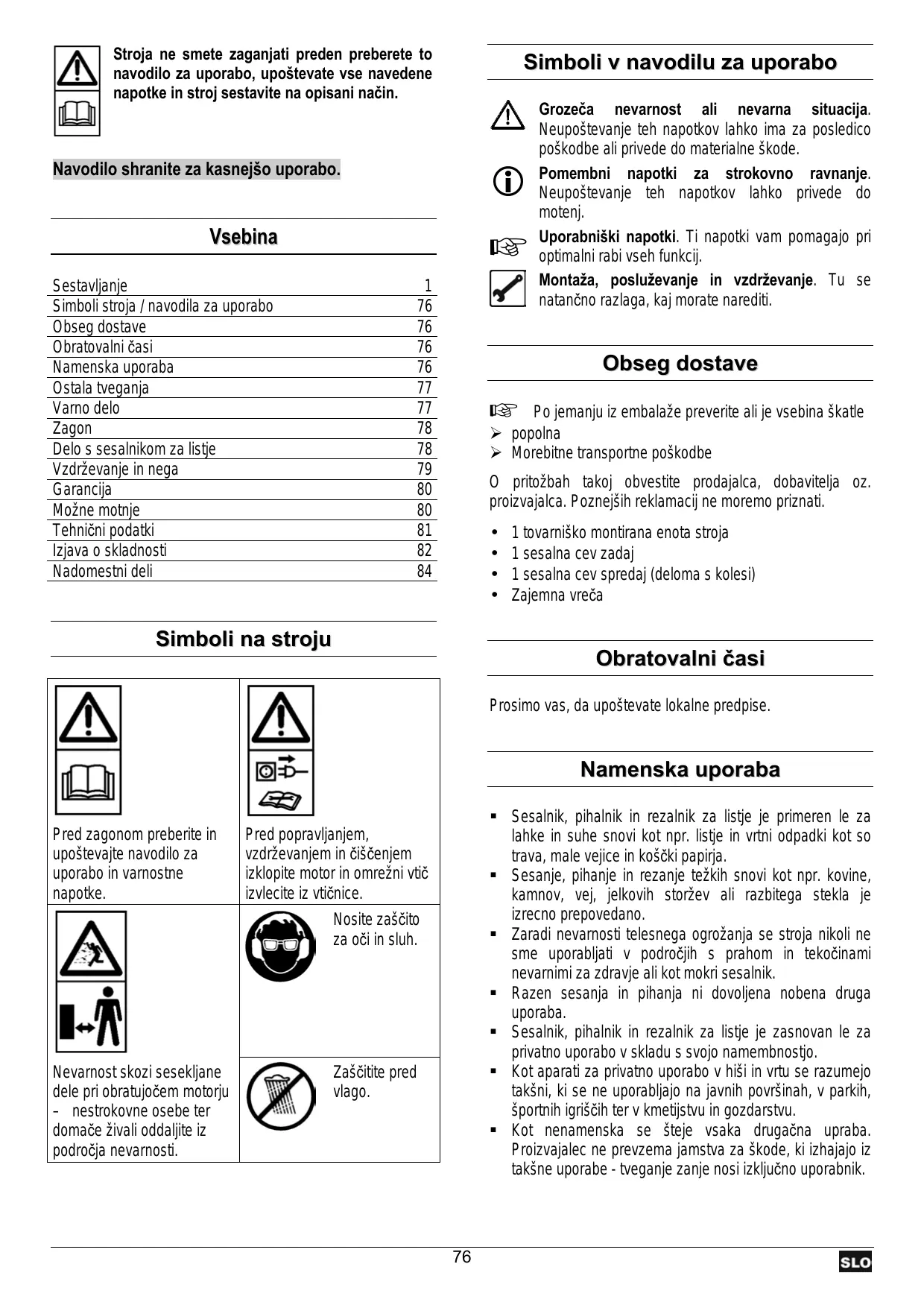

Simboli upute za uporabu

Stroja ne smete zaganjati preden preberete to navodilo za uporabo, upoštevate vse navedene napotke in stroj sestavite na opisani način.

Simboli v navodilu za uporabo

Navodilo shranite za kasnejšo uporabo.

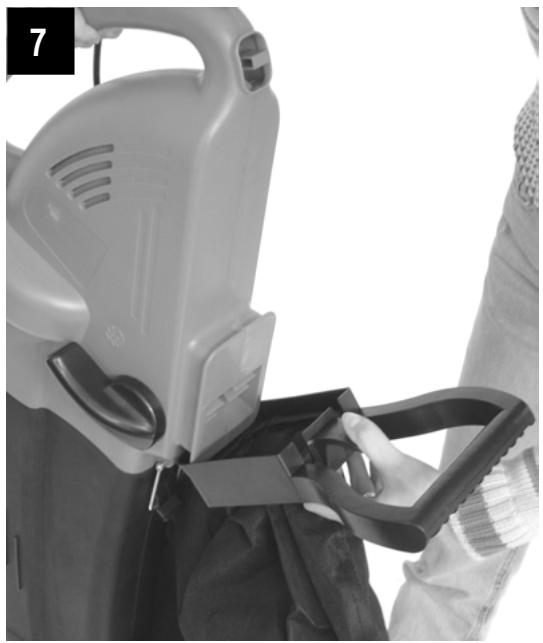

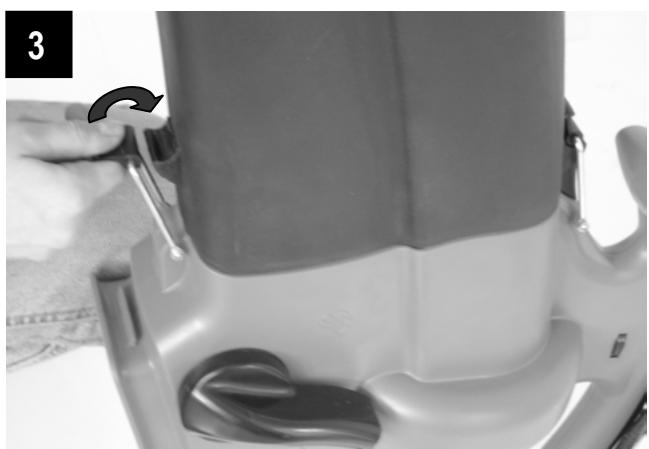

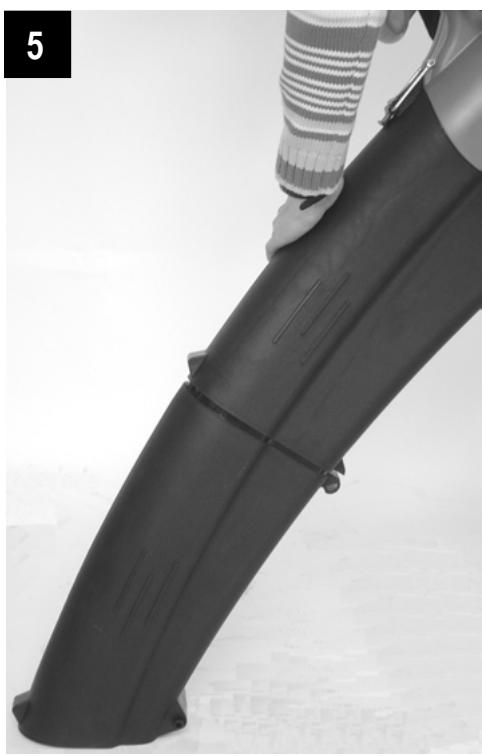

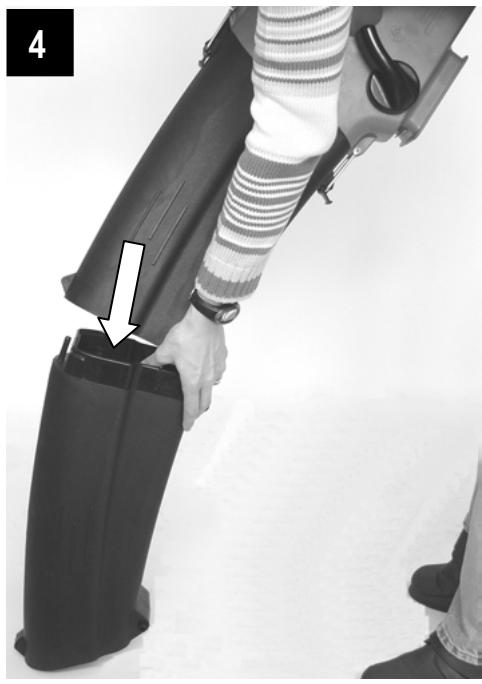

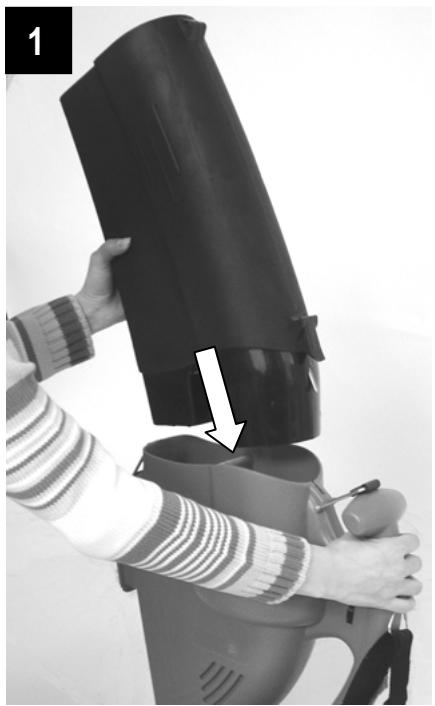

L Vsebina Sestavljanje Simboli stroja / navodila za uporabo Obseg dostave Obratovalni časi Namenska uporaba Ostala tveganja Varno delo Zagon Delo s sesalnikom za listje Vzdrževanje in nega Garancija Možne motnje Tehnični podatki Izjava o skladnosti Nadomestni deli

1 76 76 76 76 77 77 78 78 79 80 80 81 82 84

Grozeča nevarnost ali nevarna situacija. Neupoštevanje teh napotkov lahko ima za posledico poškodbe ali privede do materialne škode. Pomembni napotki za strokovno ravnanje. Neupoštevanje teh napotkov lahko privede do motenj. Uporabniški napotki. Ti napotki vam pomagajo pri optimalni rabi vseh funkcij. Montaža, posluževanje in vzdrževanje. Tu se natančno razlaga, kaj morate narediti.

Po jemanju iz embalaže preverite ali je vsebina škatle popolna Morebitne transportne poškodbe

O pritožbah takoj obvestite prodajalca, dobavitelja oz. proizvajalca. Poznejših reklamacij ne moremo priznati. • • • •

1 tovarniško montirana enota stroja 1 sesalna cev zadaj 1 sesalna cev spredaj (deloma s kolesi) Zajemna vreča

Obratovalni časi Prosimo vas, da upoštevate lokalne predpise.

Namenska uporaba Pred zagonom preberite in upoštevajte navodilo za uporabo in varnostne napotke.

Sesalnik, pihalnik in rezalnik za listje je primeren le za lahke in suhe snovi kot npr. listje in vrtni odpadki kot so trava, male vejice in koščki papirja. Sesanje, pihanje in rezanje težkih snovi kot npr. kovine, kamnov, vej, jelkovih storžev ali razbitega stekla je izrecno prepovedano. Zaradi nevarnosti telesnega ogrožanja se stroja nikoli ne sme uporabljati v področjih s prahom in tekočinami nevarnimi za zdravje ali kot mokri sesalnik. Razen sesanja in pihanja ni dovoljena nobena druga uporaba. Sesalnik, pihalnik in rezalnik za listje je zasnovan le za privatno uporabo v skladu s svojo namembnostjo. Kot aparati za privatno uporabo v hiši in vrtu se razumejo takšni, ki se ne uporabljajo na javnih površinah, v parkih, športnih igriščih ter v kmetijstvu in gozdarstvu. Kot nenamenska se šteje vsaka drugačna upraba. Proizvajalec ne prevzema jamstva za škode, ki izhajajo iz takšne uporabe - tveganje zanje nosi izključno uporabnik.

Pred popravljanjem, vzdrževanjem in čiščenjem izklopite motor in omrežni vtič izvlecite iz vtičnice. Nosite zaščito za oči in sluh.

Nevarnost skozi sesekljane dele pri obratujočem motorju – nestrokovne osebe ter domače živali oddaljite iz področja nevarnosti.

Zaščitite pred vlago.

Otroci in mladostniki mlajši od 16 let in osebe, ki niso prebrale navodila za uporabo, ne smejo posluževati stroja. Otroke oddaljite od stroja. Stroja nikoli ne uporabljajte, če se v njegovi bližini nahajajo neudeležene osebe. Uporabnik je odgovoren za nesreče drugih oseb ali njihove lastnine. Stroja nikoli ne puščajte brez nadzora. Vzdržujte red na svojem delovnem področju! Posledica nereda so lahko nesreče. Ne preobremenjujte stroja! Dela boste boljše in varnejše v navedenem območju zmogljivosti. S strojem delajte le ob kompletnimi in pravilno montiranimi varnostnimi napravami. Na stroju ne spreminjajte ničesar, s čimer bi lahko ogrozili varnost. Ne spreminjajte stroja oz. dele stroja. Stroja ne škropite z vodo. (vir nevarnosti električnega udara). Stroja ne puščajte na dežju oz. ne delajte po deževnem vremenu. Stroj hranite le na suhem mestu zunaj dostopa otrok. Stroj izklopite in omrežni vtič izvlecite iz vtičnice pri: − popravljanju − vzdrževanju in čiščenju − odpravljanju motenj − preverjanju ali so priključni vodi zaviti ali poškodovani − transportu − zapuščanju (tudi ob kratkočasnih prekinitvah) − nenavadnih zvokih in vibracijah Preverite ali se na stroju nahajajo morebitne poškodbe: − Pred nadaljnjo uporabo stroja morate skrbno preskusiti ali varnostne naprave delujejo brezhibno in v skladu s svojo namembnostjo. − Preverite ali so deli poškodovani oz. pokvarjeni. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje za zagotovitev brezhibnega obratovanja. − Poškodovane varnostne naprave in deli se morajo strokovno popraviti ali zamenjati v pooblaščeni strokovni delavnici če to v navodilu za uporabo ni določeno drugače. − Treba je zamenjati poškodovane ali nečitljive varnostne nalepke.

Ostala tveganja Tudi pri namenski uporabi lahko kljub upoštevanju vseh zadevnih varnostnih določil obstajajo zaradi namembne konstrukcije preostala tveganja. Preostala tveganja se lahko zmanjšajo če se varnostna določila in namenska uporaba upoštevajo skupaj z navodilom za uporabo. Previdnost in pozornost zmanjšujejo tveganje osebnih in stvarnih poškodb. Neupoštevani ali spregledani varnostni ukrepi lahko privedejo do poškodb uporabnika ali lastnine. Ogrožanje s tokom pri uporabi nenamenskih električnih priključnih vodov. Dotikanje delov pod napetostjo pri odprtimi električnimi sestavnimi deli. Poleg tega lahko kljub vsemi izpeljanimi ukrepi obstajajo neopazna tveganja.

Varno delo Pred zagonom tega izdelka preberite in upoštevajte naslednje napotke in varnostna določila, ki veljajo v posamezni državi, da pred možnimi poškodbami zaščitite sebe in druge.

L L Varnostne napotke posredujte vsem osebam, ki delajo z strojem. Dobro shranite te varnostne napotke.

Pred uporabo se s pomočjo navodila za uporabo seznanite z strojem. Stroja ne uporabljajte za nenamensko delo (poglejte poglavji "Namenska uporaba" in "Delo s sesalnikom za listje"). Poskrbite za varno stojišče in vedno vzdržujte ravnotežje. Ne sklanjajte se. Bodite previdni. Pazite na to, kaj delate. Pri delu postopajte razumno. Stroja ne uporabljajte: − če ste utrujeni. − če se nahajate pod vplivom mamil, alkohola ali zdravil, ki lahko zmanjšajo vašo zmožnost presojanja. Pri delu nosite − zaščitna očala ali zaščitni vizir − delovne rokavice − zaščito za sluh − obutev, ki ne drsi − dolge hlače Nosite primerna delovna oblačila: − ne ohlapnih oblačil ali nakita Uporabnik je v delovnem področju stroja odgovoren za druge osebe.

Električna varnost Izvedba priključnega voda po IEC 60245 (H 07 RN-F) s presekom žil najmanj od ⇒ 3 x 1,5 mm² pri dolžini kabla do 25 m ⇒ 3 x 2,5 mm² pri dolžini kabla preko 25 m Dolgi in tenki priključni vodi ustvarjajo upad napetosti. Motor ne dosega svoje maksimalne zmogljivosti, pri čemer se zmanjšuje funkcioniranje stroja. Vtiči in priključne vtičnice na priključnih vodih morajo biti iz gume, mehkega PVC-ja ali drugega termoplastičnega materiala enake mehanske vzdržljivosti ali prevlečene s tem materialom. 77

Vtična naprava priključnega voda mora biti zaščitena pred škropljenjem. Pri polaganju priključnih vodov pazite na to, da jih ne zmečkate, prepognete in da se vtični spoj ne zmoči. Kabla ne uporabljajte nenamensko. Kabel zaščitite pred vročino, oljem in ostrimi robovi. Vtiča ne vlecite iz vtičnice s potegovanjem za kabel. Redno preverjajte podaljševalne kable in zamenjajte jih, če so poškodovani. Ne uporabljajte poškodovanih priključnih vodov. Na odprtem uporabljajte le za to dovoljene in ustrezno označene podaljševalne kable. Ne uporabljajte provizornih električnih priključkov. Varnostnih naprav nikoli ne premoščajte ali izklapljajte.

Delo s sesalnikom za listje dodatni VARNOSTNI NAPOTKI Stroj smejo posluževati le osebe starejše od 16 let, ki so prebrale in razumele navodilo za uporabo. Nosite svojo zaščitno opremo (zaščitna očala/vizir, rokavice, zaščito za sluh, obutev, ki ne drsi, dolge hlače), da se zaščitite pred možnimi poškodbami. Sesalne/pihalne cevi nikoli ne usmerjajte na osebe ali živali. Predmetov ne pihajte v smer, v kateri stojijo osebe ali živali. Opazovalci morajo vzdrževati varnostno razdaljo najmanj od 5 m. Previdnost pred dvigajočimi se in letečimi predmeti. Posebej nevaren je pri tem protipovratni efekt na zidovih ali stenah. Pred začetkom dela preverite delovno področje in med delom pazite na tujke (npr. kamne). S strojem ne delajte z mokrimi rokami ali ob vlažnem vremenu. Rok ali nog ne približujte k vrtečemu se propelerju. Priključni vod vedno speljite izza stroja. V nasprotnem primeru obstaja nevarnost spotikanja, podrsavanja ali padanja. Priključni vod pritrdite zadaj na stroju.

Električni priključek oz. popravila na električnimi deli stroja sme opravljati pooblaščeni električar ali ena iz naših servisnih delavnic. Treba je upoštevati lokalne predpise zlasti glede varnostnih ukrepov. Popravila drugih delov stroja sme opravljati le proizvajalec oz. ena iz njegovih servisnih delavnic. Uporabljajte samo originalne nadomestne dele. Z uporabo drugačnih nadomestnih delov lahko pride do nesreč uporabnika. Proizvajalec ne jamči za škodo, ki je nastala zaradi takšne uporabe.

Zagon Prepričajte se, da je stroj montiran v celoti in v skladu s predpisi. Pred vsako uporabo preverite: − priključne vode na poškodovana mesta (razpoke, reze in pd.) ne uporabljajte poškodovanih vodov − stroj na morebitne poškodbe (gl. Varno delo) − ali so vsi vijačni spoji čvrsto pritegnjeni

L Stroja nikoli ne poganjajte − brez zajemne vreče, − z odprto zadrgo zajemne vreče

L Sesalnik za listje deluje le če je čistilna loputa zaprta

Primerjajte napetost navedeno na tipski ploščici stroja z omrežno napetostjo in stroj priključite na ustrezno vtičnico, ki je usklajena s predpisi. Uporabljajte podaljševalne kable z zadostnim presekom. Ne uporabljajte poškodovanih priključnih vodov. Stroj priključite na Fi-zaščitno stikalo (stikalo za zaščito pred okvarnim tokom) 30 mA.

Kaj lahko sesam in odpihujem?

DA lahke in suhe snovi, npr. suho listje in vrtne odpadke kot so trava, majhne vejice in koščki papirja

Varovalka: 10 A NE težke snovi, kot npr. kovine, kamne, veje, jelkove storže ali razbito steklo S strojem ne sesajte ali odpihujte gorečih, eksplozivnih ali kadečih se predmetov kot so cigarete, vžigalice ali vroča pepel.

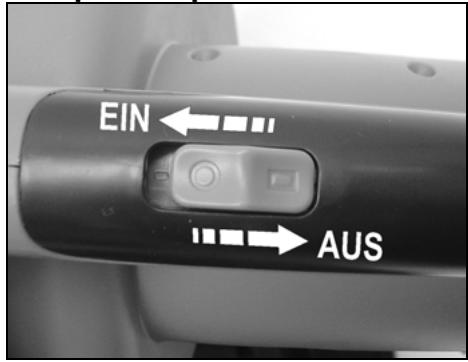

3. Vklopite stroj. 4. Sesalno/pihalno cev zamahujoč pomikajte počasi in enakomerno nekoliko centimetrov nad tlemi z ene na drugo stran.

Ne sesajte ali odpihujte tekočin, predvsem ne vnetljivih tekočin kot je bencin. Stroja ne uporabljajte v bližini takšnih snovi.

Sesalnik za listje z regulacijo števila vrtljajev

Pri tej izvedbi se lahko regulira število vrtljajev motorja i sesalna ter pihalna zmogljivost. Število vrtljajev lahko brezstopenjsko nastavljate od 3400 min –1 do 14000 min –1.

Vzdrževanje in nega Pred zagonom se prepričajte, da je zajemna vreča montirana, da ni poškodovana ali obrabljena in da je zadrga zaprta.

Omrežni vtič pred vzdrževalnimi deli in popravljanju izvlecite iz vtičnice.

Napotki za uporabo kot sesalne/rezalne naprave

Sesalnik za listje shranite na suhem mestu zunaj dostopa otrok.

1. Preklopnik postavite na položaj za sesanje in rezanje. 2. Stroj čvrsto držite za ročaj in nosilni pas si zadenite za ramo. Nosilni pas nastavite tako, da bo zagotovljeno ugodno in varno nošenje stroja. 3. Vklopite stroj. 4. Stroj počasi in enakomerno pomikajte preko materiala za sesanje. Stroja ne vtiskajte v listje. 5. Sesalna zmogljivost se zmanjša ko je zajemna vreča polna. Izklopite stroj in omrežni vtič izvlecite iz vtičnice. Odprite zadrgo in potem spraznite zajemno vrečo. 6. Po zaključku dela preklopnik postavite na odpihovanje, da iz sesalne/pihalne cevi odstranite ostanke.

Pri morebitnih motnjah se obrnite na proizvajalca ali na pooblaščeno firmo (poglejte seznam servisnih služb).

L Za ohranjanje učinkovitosti sesalnika za listje upoštevajte naslednje. Čiščenje stroja Stroj temeljito očistite po zaključku dela. 1. Iz rešetk za ventilacijo odstranite prah. Rešetke čistite z majhno krtačo. 2. Sesalno/pihalno cev čistite z običajno krtačo za steklenice. 3. Čistilno loputo A odprite za čiščenje rezalne turbine B.

L Listje poberite pravočasno! – Priporočljivo je, da listje

L Preklopnika "Sesanje / Pihanje" nikoli ne sprožite pri odprti čistilni loputi.

pobirate ob suhem vremenu in takoj po padanju. Mokro listje predstavlja težavo. Težavo predstavlja tudi listje, ki je že začelo razpadati ali ki se nahaja v velikih kupčkih.

A Napotki za uporabo kot pihalo 1. Preklopnik postavite na položaj za pihanje. 2. Stroj čvrsto držite za ročaj in nosilni pas si zadenite za ramo. Nosilni pas nastavite tako, da bo zagotovljeno ugodno in varno nošenje stroja. 79

4. Stroj obrišite z mehko, čisto krpo. V ta namen uporabljajte blago milnico. Stroja ne čistite pod tekočo vodo. z visokotlačnim čistilcem. z ostrimi čistilnimi sredstvi, ki vsebujejo kislino, klor, bencin ali petrolej.

Garancija • Dajemo 2 leti garancije od dostave stroja s skladišča prodajalca za pomanjkljivosti, ki lahko nastanejo zaradi napak v materialu in proizvodnji. • Pravice iz garancije izključujejo škodo, ki je nastala zaradi nestrokovnega ravnanja ali nepravilnega pakiranja pri povratnem transportu stroja oz. neupoštevanju navodila za uporabo.

Čiščenje zajemne vreče

• Poškodovane dele je naši tovarni treba poslati brez poštnine in prosto voznine. Pridržujemo pravico do odloka o brezplačni nadomestni dostavi.

Zajemno vrečo spraznite po uporabi. 1. Zajemno vrečo dobro stresite. 2. Notranjo stran obrnite navzven, da zajemno vrečo lahko skrtačite. 3. Zajemno vrečo vsaj enkrat letno ali če je zelo zamazana operite z roko v blagi milnici.

• Z garancijo ni zajeta normalna obraba rezalne turbine in zajemne vreče. • Izvedli bomo vsa morebitna garancijska popravila. Druga firma lahko odpravi poškodbo le ob našem dovoljenju.

L Pri trdosti zadrge zobje zadrge natrite s suhim milom.

• Garancijo dajemo nadomestnih delov.

Zaradi lastne varnosti vedno preverjajte, ali je zajemna vreča poškodovana. Poškodovano zajemno vrečo takoj zamenjajte.

• Pridržujemo pravico do sprememb, ki so namenjene za tehnični napredek.

• Vsi plastični deli so označeni za sortno recikliranje. Če neuporabne stroje želite oddati na mesto za recikliranje, stopite v stik s proizvajalcem. Proizvajalec bo vam sporočil trenutne stroške recikliranja.

⇒ Preverite varovalko (10 A) ⇒ Zamenjajte kabel ali ga dajte preveriti (električar) poškodovanih kablov ne uporabljajte več ⇒ Čistilna loputa ni zaprta (sprožen je ⇒ Zaprite čistilno loputo varnostni izklop) ⇒ Za odpravo težav se obrnite proizvajalcu ali ⇒ Motor ali stikalo pokvarjena njegovi pooblaščeni firmi (poglejte seznam servisnih služb) Material za sesanje ni dobro ⇒ Stroj je zamašen oz. blokiran ⇒ Očistite notranjost stroja vsesan (zmanjšana sesalna ⇒ Zajemna vreča je prepolnjena ⇒ Spraznite zajemno vrečo zmogljivost) ⇒ nastavljeno število vrtljajev prenizko (le ⇒ nastavite višje število vrtljajev pri sesalnikih za listje z brezstopenjsko regulacijo števila vrtljajev) ⇒ Priključni vod je predolg ali ima ⇒ Priključni vod minimalno 1,5 mm², dolg premajhen presek. maksimalno 25 m. Pri daljših kablih presek minimalno 2,5 mm². ⇒ Vtičnica je preveč oddaljena od glavnega priključka in premajhen presek priključnega voda. Motor se ne zaganja

Tehnični podatki Model Zmogljivost motorja P1 Motor Število vrtljajev n brez regulacije vrtljajev

Število vrtljajev n z regulacijo števila vrtljajev

Vibracije rok (po EN 1033/DIN 45675)

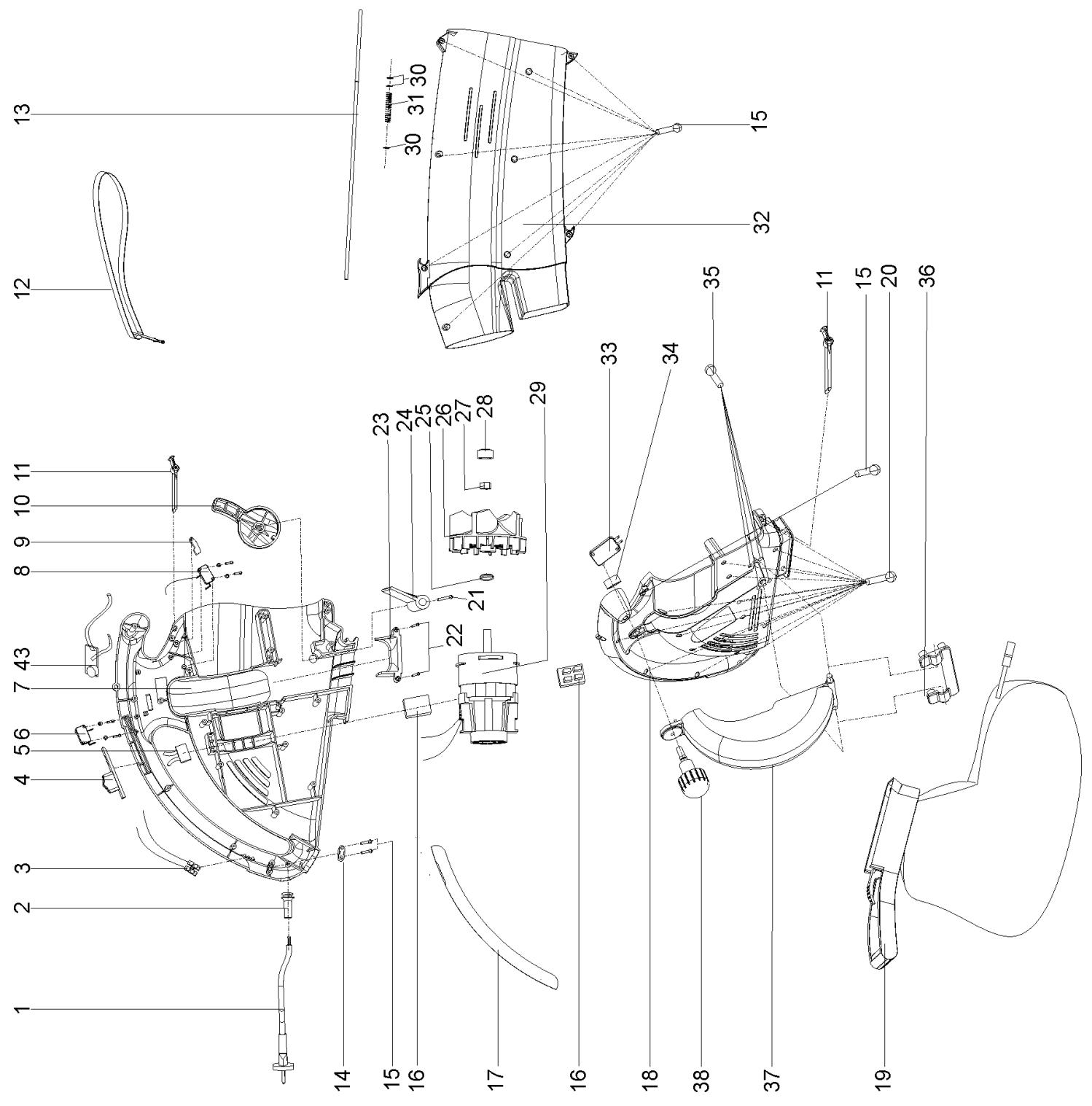

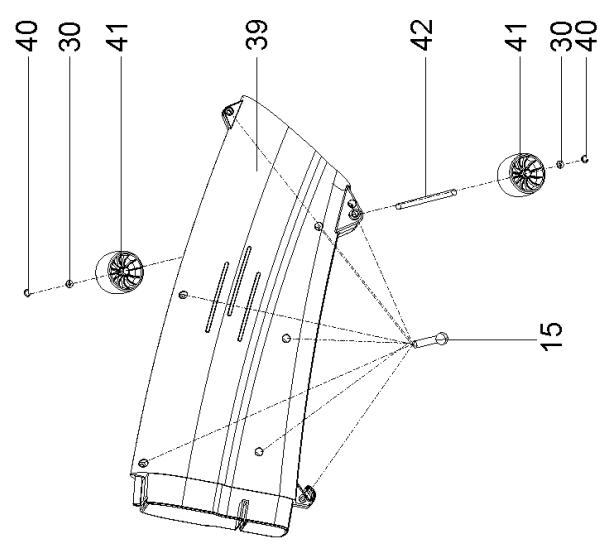

Nadomestne dele si oglejte v seznamu nadomestnih delov ali na sliki. Naročanje nadomestnih delov: − Referenčni vir je proizvajalec ali prodajalec − potrebni podatki pri naročanju: • barva stroja • št. nadomestnega dela • oznaka nadomestnega dela • želeno število kosov • oznaka sesalnika za listje Primer: oranžna, 381162, oprtnica, 1 SBH 2100

št. nadomestnega dela

Kabel stroja Zaščita pred pregibanjem notranji kabelska povezava Stikalo Kondenzator Glavno stikalo Polovica ohišja levo (1) za sesalnik za listje brez regulacije števila vrtljajev Polovica ohišja levo (2) za sesalnik za listje z regulacijo števila vrtljajev Varnostno stikalo (1) Sprožilna plošča Preklopnik pihanje/sesanje Spojka sesalne cevi Nosilni pas Sprožilni drog Držalo kabla Vijak glave leče Gumijasta plošča Pokrov ročaja Polovica ohišja desno Zajemna vreča Vijak glave leče Vijak glave leče Vijak glave leče Vodilna plošča Preklopna plošča Plošča

26 27 28 29 29 29 29 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44

381176 381177 381178 381179 381196 381197 381198 381180 381181 381182 381183 381184 381185 381186 381187 381188 381189 381190 381191 381192 381193 381194 381195

Rezalna turbina Varnostna matica Prekrivna kapa Motor na izmenični tok Motor na izmenični tok Motor na izmenični tok Motor na izmenični tok Motor na izmenični tok Ravna ploščica Vzmetni obroč Sesalna cev zadaj Varnostno stikalo (2) Šestrobna matica Vijak glave leče Držalo za čistilno loputo Čistilna loputa Zaporni gumb Sesalna cev spredaj Varnostni obroč Kolo Os kolesa Regulator števila vrtljajev Varnostna nalepka
