INSTRUKCJA OBSŁUGI PROFI RW 1400-2 ATIKA

Urządzenie do zasysania, nawiewu i rozdrabniania liści Instrukcja obsługi – Wskazówki bezpieczeństwa – Części zamienne

Zanim nie przeczytają Państwo niniejszej Instrukcji obsługi, nie przyjmą do wiadomości i przestrzegania zawartych w niej wskazówek oraz nie zmontują urządzenia w opisany poniżej sposób, nie wolno uruchomić urządzenia.

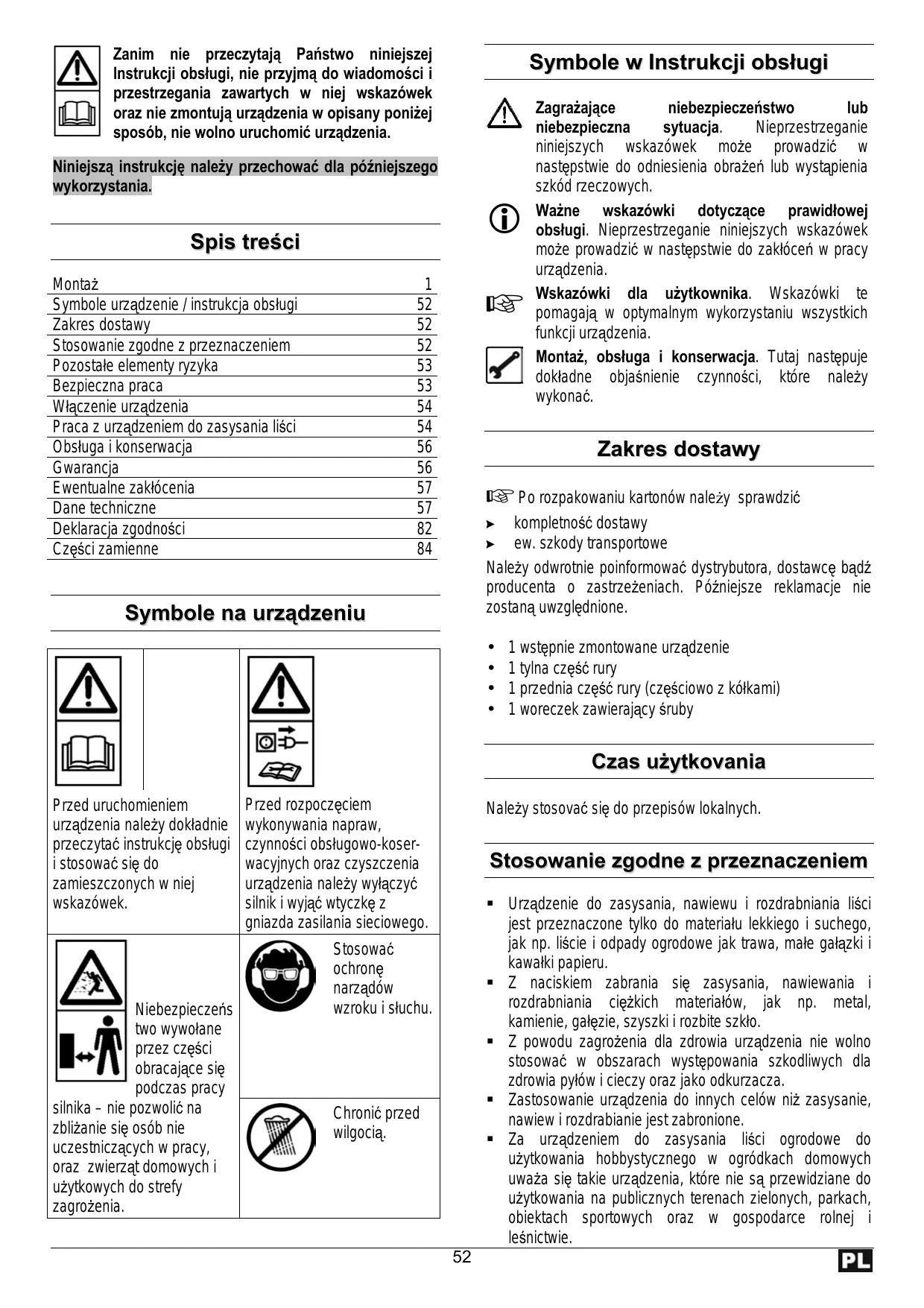

Symbole w Instrukcji obsługi

Niniejszą instrukcję należy przechować dla późniejszego wykorzystania.

L Spis treści Montaż Symbole urządzenie / instrukcja obsługi Zakres dostawy Stosowanie zgodne z przeznaczeniem Pozostałe elementy ryzyka Bezpieczna praca Włączenie urządzenia Praca z urządzeniem do zasysania liści Obsługa i konserwacja Gwarancja Ewentualne zakłócenia Dane techniczne Deklaracja zgodności Części zamienne

1 52 52 52 53 53 54 54 56 56 57 57 82 84

Zagrażające niebezpieczeństwo lub niebezpieczna sytuacja. Nieprzestrzeganie niniejszych wskazówek może prowadzić w następstwie do odniesienia obrażeń lub wystąpienia szkód rzeczowych. Ważne wskazówki dotyczące prawidłowej obsługi. Nieprzestrzeganie niniejszych wskazówek może prowadzić w następstwie do zakłóceń w pracy urządzenia. Wskazówki dla użytkownika. Wskazówki te pomagają w optymalnym wykorzystaniu wszystkich funkcji urządzenia. Montaż, obsługa i konserwacja. Tutaj następuje dokładne objaśnienie czynności, które należy wykonać.

Po rozpakowaniu kartonów należy sprawdzić ! kompletność dostawy ! ew. szkody transportowe Należy odwrotnie poinformować dystrybutora, dostawcę bądź producenta o zastrzeżeniach. Późniejsze reklamacje nie zostaną uwzględnione.

Symbole na urządzeniu

1 wstępnie zmontowane urządzenie 1 tylna część rury 1 przednia część rury (częściowo z kółkami) 1 woreczek zawierający śruby

Czas użytkovania Przed uruchomieniem urządzenia należy dokładnie przeczytać instrukcję obsługi i stosować się do zamieszczonych w niej wskazówek.

Niebezpieczeńs two wywołane przez części obracające się podczas pracy silnika – nie pozwolić na zbliżanie się osób nie uczestniczących w pracy, oraz zwierząt domowych i użytkowych do strefy zagrożenia.

Przed rozpoczęciem wykonywania napraw, czynności obsługowo-koserwacyjnych oraz czyszczenia urządzenia należy wyłączyć silnik i wyjąć wtyczkę z gniazda zasilania sieciowego.

Należy stosovać się do przepisów lokalnych.

Stosowanie zgodne z przeznaczeniem Urządzenie do zasysania, nawiewu i rozdrabniania liści jest przeznaczone tylko do materiału lekkiego i suchego, jak np. liście i odpady ogrodowe jak trawa, małe gałązki i kawałki papieru. Z naciskiem zabrania się zasysania, nawiewania i rozdrabniania ciężkich materiałów, jak np. metal, kamienie, gałęzie, szyszki i rozbite szkło. Z powodu zagrożenia dla zdrowia urządzenia nie wolno stosować w obszarach występowania szkodliwych dla zdrowia pyłów i cieczy oraz jako odkurzacza. Zastosowanie urządzenia do innych celów niż zasysanie, nawiew i rozdrabianie jest zabronione. Za urządzeniem do zasysania liści ogrodowe do użytkowania hobbystycznego w ogródkach domowych uważa się takie urządzenia, które nie są przewidziane do użytkowania na publicznych terenach zielonych, parkach, obiektach sportowych oraz w gospodarce rolnej i leśnictwie.

Stosować ochronę narządów wzroku i słuchu.

Chronić przed wilgocią.

Należy wybrać pewne stanowisko pracy i stale utrzymywać równowagę. Nie nachylać się przed urządzeniem. Pracować z zachowaniem uwagi. Należy koncentrować uwagę na wykonywanej czynności. Pracę należy wykonywać w rozsądny sposób. Nie należy pracować urządzeniem: − jeżeli odczuwa się zmęczenie, − pod wpływem narkotyków, alkoholu czy medykamentów osłabiających zdolność reagowania Podczas pracy należy nosić: − okulary ochronne lub maskę zabezpieczającą twarz − rękawice robocze − osłonę narządu słuchu − obuwia o nieprzyczepnych zelówkach − spodnie z długimi nogawkami Należy nosić odpowiednią odzież roboczą: − nie nosić odzieży czy ozdób, (które mogłyby się wplątać w części maszyny znajdujące się w ruchu) Obsługujący maszynę odpowiada w miejscu użytkowania maszyny w stosunku do osób trzecich. Dzieci oraz młodzież przed ukończeniem 16-go roku życia oraz osoby, które nie przeczytały instrukcji obsługi, nie mogą obsługiwać urządzenia. Dzieci muszą pozostawać z dala od urządzenia. Nie należy pozostawiać urządzenia bez dozoru. Użytkownik urządzenia ponosi odpowiedzialność za wypadki z udziałem ludzi oraz przedmiotów stanowiących ich własność. Nigdy nie używaj urządzenia, gdy w pobliżu są osoby nie biorące udziału w pracy. Na stanowisku pracy należy utrzymywać porządek! Następstwem nieporządku może być zaistnienie wypadków. Nie należy przeciążać urządzenia! Praca w podanym zakresie wykorzystania mocy jest łatwiejsza i bezpieczniejsza. Użytkować urządzenie tylko z kompletnymi i prawidłowo zamontowanymi urządzeniami ochronnymi i nie dokonywać przy maszynie żadnych zmian, które mogą mieć wpływ na zmniejszenie bezpieczeństwa. Nie eksploatować urządzenia bez leja wpustowego. Nie spryskiwać urządzenia wodą (zagrożenie porażeniem prądem elektrycznym). Nie pozostawiać urządzenia oraz nie pracować w czasie opadów deszczu. Przechowywać urządzenie w suchym miejscu i uniemożliwić dostęp dzieciom ochronne. Do wykonywania następujących robót należy wyłączyć maszynę i wyjąć wtyczkę z gniazda zasilania sieciowego: − Naprawy − Czynności obsługowo-konserwacyjne − Usuwanie zakłóceń − sprawdzeniem przewodów przyłączowych, czy nie są poplątane lub uszkodzone − przełączanie z ssania na nadmuch − Transport − Pozostawienie urządzenia (także na krótki okres czasu)

Urządzenie do zasysania, nawiewania i rozdrabniania jest przeznaczone tylko do stosowania w warunkach prywatnych zgodnie z jego przeznaczeniem. Za powstaĺe szkody z niezgodnego użytkowania producent nie odpowiada. Pysyko ponosi tylko użytkownik. Każdy inny sposób użycia urządzenia, wykraczający poza opisany powyżej jest uważany za sprzeczny z przeznaczeniem. Za szkody wynikające z takiego użytkowania producent nie ponosi odpowiedzialności skutki ryzyka ponosi wyłącznie użytkownik.

Pozostałe elementy ryzyka Także przy posługiwaniu się urządzeniem w sposób zgodny z wszystkimi obowiązującymi przepisami dotyczącymi bezpieczeństwa mogą, w związku z jego przeznaczeniem i konstrukcją, pozostać jeszcze pewne elementy ryzyka. Te pozostałe elementy ryzyka można ograniczyć poprzez kompleksowe stosowanie się do „wskazówek dotyczących bezpieczeństwa“ oraz łącznie z nimi, „stosowania urządzenia zgodnie z przeznaczeniem“. Praca wykonywana w przemyślany sposób i z zachowaniem należytej ostrożności zmniejsza ryzyko odniesienia obrażeń przez inne osoby oraz ryzyko spowodowania szkód. Ignorowanie lub lekceważenie przedsięwzięć służących bezpieczeństwu pracy może prowadzić do odniesienia obrażeń przez obsługującego oraz uszkodzenia rzeczy. Zagrożenie porażeniem prądem przy stosowaniu nieprawidłowych przewodów zasilania energią elektryczną. Dotknięcie elementów przewodzących prąd przy otwartych podzespołach elektrycznych. Ponadto, pomimo wszystkich zastosowanych przedsięwzięć zapobiegawczych mogą wystąpić elementy utajonego ryzyka.

Bezpieczna praca W celu ochrony siebie samego i innych przed ewentualnymi obrażeniami, przed włączeniem niniejszego produktu należy przeczytać i stosować się do następujących wskazówek i przepisów o zapobieganiu wypadkom, opracowanych przez Wasze zrzeszenia branżowe lub do obowiązujących lokalnie w danym kraju regulacji dotyczących bezpieczeństwa.

L L Należy przekazać niniejsze wskazówki dotyczące bezpieczeństwa wszystkim innym osobom, które użytkują maszynę. Niniejsze wskazówki dotyczące bezpieczeństwa należy starannie przechowywać.

Przy pomocy niniejszej instrukcji należy zapoznać się z urządzeniem przed rozpoczęciem użytkowania. Nie należy stosować urządzenia do celów, do których nie jest ono przeznaczone (użytkowanie zgodnie przeznaczeniem i prace z urządzeniem do zasysania liści). 53

nietypowe odgłosy i wibracje Sprawdzić maszynę, czy nie wykazuje ona ewentualnych uszkodzeń: − Przed dalszym użytkowaniem urządzenia należy starannie sprawdzić czy urządzenia ochronne zostały w prawidłowy sposób zamontowane i czy spełniają swoją funkcję. − Proszę sprawdzić czy podzespoły nie są uszkodzone lub niesprawne. Żeby uzyskać pełną sprawność eksploatacyjną wszystkie podzespoły muszą być prawidłowo zamontowane i spełniać wszystkie wymagania. − Jeżeli niniejsza instrukcja nie stanowi inaczej, wszystkie uszkodzone urządzenia ochronne muszą zostać fachowo naprawione lub wymienione przez autoryzowany warsztat. − Uszkodzone lub nieczytelne etykiety bezpieczeństwa należy wymienić na nowe. −

Stosować tylko oryginalne części zamienne. Stosowanie innych części zamiennych może być przyczyną wypadków. Za szkody stąd powstałe producent nie ponosi odpowiedzialności.

Włączenie urządzenia Proszę się upewnić, czy urządzenie jest kompletne oraz czy jest prawidłowo zmontowane. Przed każdym użyciem należy sprawdzić: − czy przewody zasilania energią nie wykazują uszkodzeń (pęknięć, przecięć itp.), Nie należy posługiwać się uszkodzonymi przewodami. − czy nie występują inne uszkodzenia (patrz – Bezpieczne wykonywanie pracy), − czy wszystkie śruby zostały prawidłowo dokręcone. szczelność układu hydraulicznego −

Bezpieczeństwo urządzeń elektrycznych

L Przyłącze sieciowe

Wykonanie przewodu zasilania sieciowego zgodnie z IEC 60245 (H 07 RN-F) o minimalnych przekrojach: − 3 x 1,5 mm² przy przewodzie do 25 m − 3 x 2,5 mm² przy przewodzie powyżej 25 m Oĺugie i cieńie przewody zasilające powodują spadek napięcia. Silnik nie osiąga swojej maksymalnej mocy i w konsekwencji zredukowaniu ulega sprawność funkcjonalna maszyn. Wtyczka przyłączowa musi być chroniona przed bryzgami wody. Przy wykładaniu przewodu zasilania sieciowego należy zwrócić uwagę na to, żeby nie został zgnieciony ani złamany oraz, żeby wtyk nie uległ zawilgoceniu. Nie należy stosować przewodu zasilającego do celów, do których nie jest on przewidziany. Należy chronić przewód zasilania przed wysokimi temperaturami, olejem i ostrymi krawędziami. Nie wyciągać wtyku z gniazda zasilania sieciowego ciągnąc za przewód. Regularnie sprawdzać stan techniczny przewodu przedłużacza i jeżeli jest uszkodzony, to należy go wymienić. Nie należy posługiwać się uszkodzonymi przewodami zasilającymi. Podczas pracy na otwartej przestrzeni należy stosować tylko dozwolone do tego i odpowiednio oznakowane przedłużenia przewodów zasilających. Nie należy posługiwać się prowizorycznymi przyłączami elektrycznymi. Nie należy nigdy stosować obejść urządzeń zabezpieczających ani ich wyłączać.

Należy porównać wartość napięcia znamionowego podaną na tabliczce urządzenia z wartością napięcia sieciowego i podłączyć urządzenie do przepisowej wtyczki. Stosować przedłużenia przewodów zasilania sieciowego o wystarczającym przekroju. Maszynę należy podłączyć poprzez wyłącznik ochronny Fi (wyłącznik ochronny różnicowy) 30 mA .

L Zabezpieczenie: 10 A L Praca z urządzeniem do zasysania liści dodatkowe WSKAZÒWKI DOT. BEZPIECZEŃSTWA PRACY Maszynę mogą obsługiwać wyłącznie osoby w wieku powyżej 16 lat, które przeczytały i zrozumiały instrukcję obsługi. Do pracy należy zakładać wyposażenie ochronne (okulary ochronne / przyłbicę ochronną, rękawice ochronne). Wyposażenie ochronne chroni przed możliwymi obrażeniami. Rury ssącej / nawiewnej nigdy nie kierować na ludzi lub zwierzęta. Przedmiotów nie zdmuchiwać w kierunku ludzi lub zwierząt. Osoby przyglądające się pracy muszą zachować odsęp wielkości co najmniej 5 metrów. Zachować ostrożność przed uniesionymi podmuchem, zawirowanymi przedmiotami.. Szczególnie niebezpieczne są przedmioty odrzucone od murów i ścian. Przed przystąpieniem do pracy sprawdzić rejon prowadzenia prac, a podczas ich wykonywania zwracać uwagę na ciała obce (np. kamienie).

Wykonanie przyłącza elektrycznego lub naprawy podzespołów elektrycznych maszyny mogą być wykonywane wyłącznie przez koncesjonowanego elektrotechnika lub jedną z naszych stacji obsługi klienta. Należy przy tym stosować się do lokalnych przepisów dotyczących bezpieczeństwa. Naprawy innych podzespołów maszyny wykonuje producent lub jedna z jego stacji obsługi klienta. 54

Nie obsługuj urządzenia mokrymi rękoma, nie pracuj z nim przy wilgotnej pogodzie. Dłoni i stóp nigdy nie zbliżaj do rotującego wirnika skrzydełkowego. Kabel przyłączowy prowadzić zawsze w tył od urządzenia. W przeciwnym wypadku istnieje zagrożenie potknięcia się, poślizgnięcia lub upadku. Przewód przyłączowy umocować do urządzenia z tyłu.

Przed uruchomieniem upewnij się, że worek wychwytujący jest zamontowany, nie jest uszkodzony lub zużyty, a zamek błyskawiczny jest zamknięty.

Wskazówki dotyczące używania jako urządzenia do zasysania i rozdrabiania. 1. Przełącznik ustawić w położeniu do zasysania i rozdrabniania. 2. Urządzenie trzymać mocno za uchwyt, pas nośny przełożyć przez ramię. Pas wyregulować tak, aby zapewnić wygodne i pewne noszenie urządzenia. 3. Urządzenie włączyć. 4. Urządzenie przemieszczać powoli i równomiernie nad oczyszczaną powierzchnią. Końcówki rury ssącej nigdy nie wtykać w zasysane listowie. 5. Wraz z napełnianiem się worka spada moc ssania. Gdy worek jest pełny, wyłączyć urządzenie przez wyciągnięcie wtyczki z gniazdka sieciowego. Otworzyć zamek błyskawiczny i opróżnić worek. 6. Po zakończeniu pracy przełącznik rodzaju pracy przełączyć na nadmuch i wydmuchać z rury ssącej / nadmuchu pozostałości.

Urządzenia nigdy nie eksploatować − bez worka wychwytującego, − z nie zamkniętym zamkiem błyskawicznym worka wychwytującego

L Urządzenie do zasysania liści funkcjonuje tylko przy zamkniętej pokrywie rewizyjnej (wyłącznik zabezpieczający).

L Liście zbierać wcześnie! – Zaleca się zbieranie listowia

Co można zasysać i nawiewać?

możliwie wcześnie po opadnięciu i przy suchej pogodzie. Wilgotne liście stanowią problem, podobnie jak liście już próchniejące i tworzące większe sterty.

TAK materiały lekkie i suche, np. suche liście, odpady ogrodowe jak trawa, małe gałązki i kawałki papieru

Wskazówki dotyczące używania jako urządzenia do zasysania i rozdrabiania

NIE materiały ciężkie, jak np. metale, kamienie, gałęzie, szyszki lub potłuczone szkło

1. Przełącznik ustawić w położeniu do nawiewu. 2. Urządzenie trzymać mocno za uchwyt, pas nośny przełożyć przez ramię. Pas wyregulować tak, aby zapewnić wygodne i pewne noszenie urządzenia. 3. Urządzenie włączyć. 4. Końcówkę rury przemieszczać sięgając wstecz, powoli i równomiernie kilka centymetrów nad podłożem, od jednej strony do drugiej.

Urządzeniem nie wolno zasysać i nawiewać żadnych palących się, wybuchowych lub tlących się przedmiotów, jak np. papierosy, zapałki lub gorący popiół. Nie zasysać i nie nawiewać żadnych cieczy, w szczególności cieczy palnych, jak np. benzyna. Urządzenia nigdy nie stosować w pobliżu takich tworzyw.

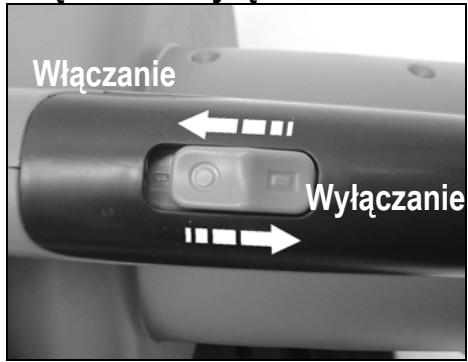

Obsługa Włączenie / wyłączenie

Urządzenie do zasysania prędkości obrotowej

W tym wykonaniu urządzenia istnieje możliwość regulacji prędkości obrotowej silnika a tym samym mocy zasysania i nadmuchu. Regulacja prędkości obrotowej jest bezstopniowa w zakresie 3400 min –1 do 14000 min –1.

L Jeżeli zamek błyskawiczny ciężko się otwiera, ząbki zamka natrzeć suchym mydłem.

Obsługa techniczna i konserwacja

Dla własnego bezpieczeństwa sprawdzać regularnie worek wychwytujący. Worek uszkodzony natychmiast wymienić.

Przed rozpoczęciem czynności obsługi technicznej i konserwacji należy wyjąć z gniazda wtyczkę przewodu zasilania sieciowego. Urządzenie do zasysania przechowywać w suchym miejscu poza zasięgiem dzieci.

W przypadku zakłóceń prosimy o kontakt z producentem lub z wyznaczoną przez niego firmą (patrz spis punktów obsługi klienta).

• Przez pierwsze 2 lata, począwszy od dostawy urządzenia z magazynów dystrybutora, udzielamy gwarancji z tytułu wad wynikających z zastosowanych materiałów i błędów jakie wystąpiły przy produkcji urządzenia.

L Aby zapewnić funkcjonalność urządzenia do zasysania liści, należy przestrzegać następujących zasad.

• Roszczenia gwarancyjne z tytułu szkód jakie powstaną wskutek nieprawidłowego obchodzenia się z urządzeniem oraz nieprawidłowego opakowania go podczas transportu zwrotnego są wykluczone.

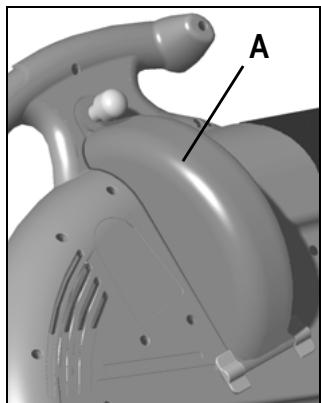

Czyszczenie urządzenia Po zakończeniu pracy urządzenie starannie wyczyścić.

• Wadliwe podzespoły należy odesłać nieodpłatnie do naszego zakładu. Decyzja o nieodpłatnej dostawie części zamiennych pozostaje w naszej gestii. Rozstrzygnięcie o bezpłatnej dostawie części zamiennych pozostaje w naszej gestii.

1. Otwory wentylacyjne wyczyścić z pyłu i zanieczyszczeń. Otwory czyścić małą szczotką. 2. Rurę ssącą / nawiewu czyścić zwykłą szczotką do butelek. 3. Aby wyczyścić turbinę rozdrabniacza B, należy otworzyć pokrywę rewizyjną A.

• Gwarancja nie obejmuje normalnego zużycia turbiny rozdrabniacza oraz worka.

Nigdy nie uruchamiać przełącznika ssanie / nawiew przy otwartej klapie rewizyjnej.

• Roboty związane z roszczeniem gwarancyjnym zostaną wykonane przez nas. Udzielenie zlecenia na naprawę innej firmie wymaga udzielenia przez nas jednoznacznej zgody.

• Gwarancja zostaje przez nas udzielona pod warunkiem, stosowane były oryginalne części zamienne. • Aby umożliwić recykling w podziale na odpowiednie surowce, wszystkie części wykonane z tworzyw sztucznych zostały odpowiednio oznakowane. Aby przekazać zbędne urządzenia do obiegu surowców wtórnych, prosimy o kontakt z producentem, który poda aktualne koszty recyklingu. • Zastrzegamy sobie prawo do zmian technicznych służących dalszemu rozwojowi technicznemu urządzenia.

4. Urządzenie wyczyść miękką, czystą szmatką. Stosuj łagodne mydło zasadowe. Urządzenia nie czyść pod bieżącą wodą, myjką ciśnieniową, środkami czystości zawierającymi materiały ścierne, kwasy, chlor, benzyna, nafta.

Czyszczenie worka wychwytującego Po każdym użyciu worek wyczyścić. 1. Worek dokładnie wytrząsnąć. 2. Worek przenicować i wyszczotkować wewnętrzną stronę. 3. W przypadku silnego zabrudzenia, a przynajmniej jeden raz w roku, worek wyprać ręcznie w łagodnym mydle zasadowym.

Ewentualne zakłócenia rodzaj zakłócenia

ewentualna przyczyna

⇒ brak napięcia w sieci (zanik elektrycznego) ⇒ uszkodzony kabel zasilający

zasilania ⇒ sprawdzić bezpiecznik (10 A) ⇒ kabel wymienić lub zlecić jego sprawdzenie przez fachowy personel elektr. Uszkodzonych kabli nie używać. ⇒ nie zamknięta pokrywa rewizyjna (wyzwolony ⇒ zamknąć pokrywę rewizyjną łącznik zabezpieczający) ⇒ aby usunąć problemy, prosimy o ⇒ uszkodzony silnik lub łącznik kontakt z producentem lub wyznaczoną przez niego firmą serwisową (patrz lista serwisantów) liście nie są poprawnie wciągane ⇒ zatkane lub zablokowane urządzenie ⇒ środek urządzenia wyczyścić (spadek mocy urządzenia) ⇒ przepełniony worek ⇒ opróżnić worek ⇒ ustawiona zbyt niska prędkość obrotowa (tylko ⇒ ustawić wyższe obroty w przypadku urządzeń z bezstopniową regulacją prędkości obrotowej) ⇒ przedłużenie przewodu zasilania silnika jest za ⇒ przekrój przedłużenie przewodu długie lub o zbyt małym przekroju, gniazdo zasilania sieciowego minimum 1,5 zasilania sieciowego w zbyt dużej odległości od mm², maksymalna długość 25 m – przy przyłącza głównego oraz zbyt mały przekrój dłuższym przewodzie przekrój przewodu przyłącza elektrycznego minimum 2,5 mm² silnik nie pozwala się uruchomić

Dane techniczne model moc silnika P1 silnik

silnik prądu zmiennego 230 V ~ 50 Hz

prędkość obrotowa n bez regulacji obrotów

prędkość obrotowa n z regulacją obrotów

strumień nadmuchu (maks. prędkość strumienia powietrza)

moc zasysania (maks. wydatek powietrza)

wibracje przekazywane na rękę i ramię (wg EN 1033/DIN 45675)

worek wychwytujący (objętość)

poziom ciśnienia akustycznego LWA (wg 2000/14/EG)

mierzony poziom ciśnienia akustycznego 102 dB (A) gwarantowany poziom ciśnienia akustycznego 103 dB (A)

akustyczny poziom szumów LPA (wg 2000/14/EG)

Części zamienne znajdują się w listach części zamiennych lub na rysunkach.

Bestilling af reservedele: Objednávka náhradních dílů − Leverandør er producenten eller − díly získáte buď u výrobce nebo u forhandleren Vašeho dodavatele. − Nødvendige oplysninger ved bestillingen: − Objednávka: • Maskinfarve • barva stroje • Reservedelsnr. • číslo náhr.dílu • Reservedelens betegnelse • název náhr.dílu • Ønsket styktal • potřebný počet • Løvsugeren betegnelse • značka vysavačem listí Eksempel: orange, 381162, bærerem, 1, Příklad: oranžová, 381162, závěsný SBH 2100 popruh, 1, SBH 2100

Zamawianie części zamiennych: − części zamienne dostarcza producent lub dystrybutor − do niezbędnych informacji należą przy składaniu zamówienia: • kolor urządzenia • nr części zamiennej • nazwa części zamiennej • żądana ilość • oznaczenie urządzeniem do zasysania liści oprodowego

przykład: pomarańczowy, 381162, pas nośny, 1, SBH 2100

ochrona przed zagięciem wewnętrzne połączenie kabla włącznik / wyłącznik kondensator wyłącznik główny lewa połowa obudowy (1) dla urządzeniem do zasysania liści bez regulacji obrotów lewa połowa obudowy (2) dla urządzeniem do zasysania liści z regulacją obrotów łącznik zabezpieczający (1) płyta wyzwalacza przełącznik ssanie / nadmuch zacisk rury ssącej pas nośny drążek wyzwalający trzymak kabla śruba z łbem soczewkowym

381166 381167 381168 381169 381170

płytka gumowa pokrywa uchwytu prawa połowa obudowy worek wychwytujący śruba z łbem soczewkowym

śruba z łbem soczewkowym Lencsefejű csavar

śruba z łbem soczewkowym Lencsefejű csavar

płytka prowadząca płytka przełączająca tarcza

turbina rozdrabniacza nakrętka pokrywa silnik silnik silnik silnik silnik tarcza pierścień sprężysty tylna część rury ssącej łącznik zabezpieczający (2) nakrętka 6-kątna śruba z łbem soczewkowym

trzymak pokrywy rewizyjnej pokrywa rewizyjna głowica ryglująca przednia część rury ssącej pierścień zabezpieczający koło oś koła regulator prędkości obrotowej etykiety bezpieczeństwa
