Vrsta izdelka	Sesalnik puhalnik mulčer za listje
Znamka	ATIKA
Model	BV 2100
Moč motorja	2100 W
Napetost / Frekvenca	230 V ~ 50 Hz
Hitrost vrtenja (brez nastavitve)	13000 min⁻¹
Hitrost vrtenja (z nastavitvijo)	6000 – 13000 min⁻¹
Hitrost pihanja zraka (maks.)	270 km/h
Količina sesanega zraka (maks.)	840 m³/h
Prostornina zbiralne vreče	45 L
Teža	4,4 kg
Izmerjena raven zvočne moči	100 dB(A)
Zagotovljena raven zvočne moči	101 dB(A)
Raven zvočnega tlaka	80 dB(A)
Tresenje roka-ramena	< 2,5 m/s²
Glavne funkcije	Sesanje, pihanje, mulčenje
Sprejeti materiali	Listje, trava, majhne veje, suh papir
Priporočena varnostna zaščita	Očala, protihrupne čelade, rokavice, nedrseči čevlji
Vzdrževanje zbiralne vreče	Izpraznite po vsaki uporabi, ročno operite z milnico
Garancija	2 leti (pokvarjeni deli)
Električni priključek	Kabel H07 RN-F, presek ≥ 1,5 mm², max. dolžina 25 m
Varnostna naprava	Priporočljiva diferenčna zaščita 30 mA

Pogosto zastavljena vprašanja - BV 2100 ATIKA

Kako zagnati sesalnik BV 2100?

Prepričajte se, da je zbiralna vreča pravilno pritrjena in zadrga zaprta. Priključite napravo na primerno omrežno vtičnico (230 V). Preklopno stikalo nastavite na položaj sesanje ali pihanje, nato pritisnite stikalo za vklop.

Kako izprazniti zbiralno vrečo?

Ustavite napravo in izključite vtič. Odprite zadrgo vreče in izpraznite vsebino. Za temeljito čiščenje vrečo ročno operite z milnico in pustite, da se posuši, preden jo znova namestite.

Katere materiale lahko sesam s to napravo?

Sesate lahko lahke in suhe materiale, kot so listje, trava, majhne veje in koščki papirja. Nikoli ne sesajte kovin, kamnov, stekla, tekočin ali gorečih predmetov.

Kako nastaviti hitrost sesanja ali pihanja?

Model BV 2100 je opremljen s postopnim nastavljanjem hitrosti. Zavrtite nastavitveno kolo, da prilagodite hitrost vrtenja od 6000 do 13000 min⁻¹, glede na opravilo.

Kaj storiti, če motor ne zažene?

Najprej preverite varovalko (10 A) in omrežno napajanje. Preglejte priključni kabel za morebitne poškodbe. Če težava ne izgine, se obrnite na servis.

Kako vzdrževati napravo?

Pred kakršnim koli vzdrževanjem izključite napravo. Prezračevalne odprtine očistite s krpo ali čopičem. Nikoli ne čistite pod tekočo vodo. Redno preverjajte stanje zbiralne vreče in jo zamenjajte, če je poškodovana.

Katera varnostna navodila moram upoštevati?

Vedno nosite zaščitna očala, protihrupne čelade, rokavice in nedrseče čevlje. Zagotovite, da ni nobene osebe ali živali v razdalji manj kot 5 m. Ne delajte v dežju in uporabite diferenčno zaščito 30 mA.

Ali lahko sesalnik uporabljam samo kot puhalnik?

Da, preklopno stikalo nastavite na položaj pihanje. Naprava nato piha zrak s hitrostjo do 270 km/h za zbiranje listja. Po potrebi prilagodite hitrost.

Kakšna je prostornina zbiralne vreče?

Zbiralna vreča ima prostornino 45 litrov. Redno jo praznite, da ohranite dobro sesalno moč.

Kje lahko najdem nadomestne dele?

Uporabljajte izključno originalne nadomestne dele ATIKA. Obrnite se na servis ATIKA ali pooblaščenega prodajalca za naročilo zbiralne vreče, cevi ali drugih delov.

NAVODILA ZA UPORABO BV 2100 ATIKA

Navodilo za uporabo – varnostni napotki – nadomestni deli

BV 2100 - 2200 -

2300 - 2400 - 2500

D	Elektrische Geräte gehären nicht in den Hausmüll. Geräte, Zubeñor und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.
GB	Electrical devices do not go into the domestic rubbish. Give devices, accessories and packaging to an ecofriendly recycling.
F	Ne jamais jeter un apparéil électrique aux ordures ménagères. Les apparéils, les accessoires et les emballages doivent être recyclées de façon non-polluante.
CZ	Elektrospotrebiène nepatrii do domácho opadu. Zařizení, prísluşenstvá a obal odevzdávejte k recyklaci šetriciživotni prostředí.
DK	Elektriske apparatermökke bortskaffes med dagrenovationen. Apparater, tilbehör og emballagen skal tiføres en miljøvenlig genanvendelse.
FIN	Sähkölaitieet eivāt kuulu talousjätteisin. Laitteet, lisälaitteet ja pakkaismateriaali on poistettava ympàristöystävälliseen kierrätykseen.
H	A tönkrement elektramos készülék nem való a háztartásii hulladékba. A készüléket, tartozékait és csomagolását környezetkimól mídon juttassa hulladékba.
HR	Elektrici ni ureðaji ne spadaju u kućni opad. Ureðaji, príbor i ambalažu odložite u skladu sa zašitom okoliša.
I	Non gettare le apparécchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparécchiature, acessorsi e imballaggio.
N	Elektriske apparatermökke不同程度 sammen med husholdningsavfallet. Apparat, tilbehör og emballasjemöinnleveres for miljøvennlig gjenbruk.
NL	Elektrische toestellen behoren nicht in de huisafval. Toestellen, toebehoren en verpakkingaar een milieuvriendelijk recycling brengen.
PL	Urzadzenia elektryczne nie nadajtie do wyrzucania z opadami domowymi. Urzadzenia, osprzět i opakowania naležy poddawać ekologicznemu recyklingowy.
RUS	Зелтуеске п résборьи не удалиь в битови мусор. Устroduяства, приналжноctи и уразавл’tь на утллазацю в соответстbingи с треобаняимп Okружанец creды.
S	Elektriska apparater bör inte slängas i sceptunnan. Apparater, tilbehör och forpackning skull ätervinnas på miljövänligt sätt.
SK	Elektrické pristroje nepatria do domového opadu. Pre pristroje, prislušenstvo a balenie zaistite recykláciu, ktorá nezatažuježivotné prostredie.
SLO	Elektrici aparati ne spadajo med hišne opadke. Aparate, príbor in embalžo posredujte ekološki reciklažni postaji.

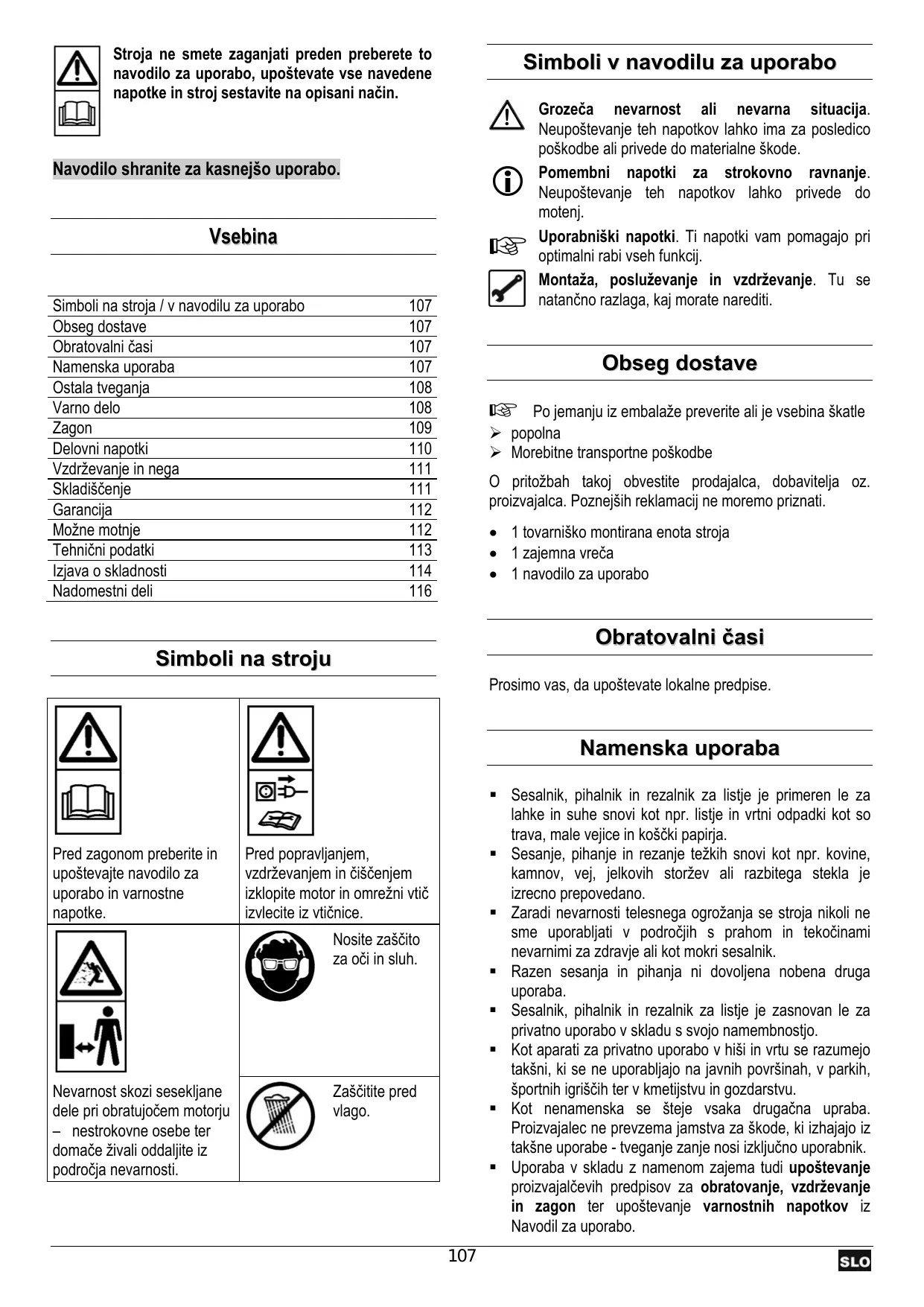

Simboli upute za uporabu

Stroja ne smete zaganjati preden preberete to navodilo za uporabo, upoštevate vse navedene napotide in stroj sestavite na opisani način.

Navodilo shranite za kasnejso uporabo.

Vsebina

Simboli na stroja / v navodilu za uporabo	107
Obseg dostave	107
Obratovalni Časi	107
Namenska uporaba	107
Ostala tveganja	108
Varno delo	108
Zagon	109
Delovni napotki	110
Vzdrževanje in nega	111
Skladiščenje	111
Garancija	112
Možne motnje	112
Tehnični podatki	113
Izjava o skladnosti	114
Nadomestni deli	116

Simboli na stroju

Pred zagonom preberite in upoštevajte navodilo za uporabo in varnostne napotke.

Nevarnost skozi sesekljane
dele pri obratujočem motorju
- nestrokovne osebe ter
domačeživali oddaljite iz
področja nevarnosti.

Pred popravljanjem,
vzdrževanjem in cisčenjem
izklopite motor in omrežni vtč
izvlecite iz vtčnice.

Nosite zašcito za oči in sluh.

Zašcitite predvago.

Simboli v navodilu za uporabo

Grozeča nevarnost ali nevarna situacija. Neupoštevanje teh napotkov lahko ima za posledico poškodbe ali privede do materialne škode.

Pomembni napotki za strokovno ravnanje. Neupoštevanje teh napotkov lahko privede do motenj.

Uporabniški napotki. Ti napotki vam pomagajo pri optimalni rabi vseh funkcjij.

Montaža, posluževanje in vzdhrževanje. Tu se natančno razlaga, kaj morate narediti.

Obseg dostave

Po jemanju iz embalaže preverite ali je vsebina škatle

popolna
Morebitne transportne poskodbe

O pritožbah takoj obvestite prodajalca, dobavitelja oz. proizvajalca. Poznejših reklamacij ne moremo priznati.

1 tovarnisko montirana enota stroja
1 zajemna vreça
1 navodilo za uporabo

ObratovalniČasi

Prosimo vas, da upostevate lokalne predpise.

Namenska uporaba

• Sesalnik, pihalnik in rezalnik za listje jeprimeren le za lahke in suhe snovi kot nth. listje in vrtni odpadki kot so trava, male vejice in koscki papirja.
• Sesanje, pihanje in rezanje težkih snovi kot nth. kovine, kamnov, vej, jelkovih storzev ali razbitega stekla je izrecno prepovedano.
• Zaradi nevarnosti telesnega ogrožanja se stroja nikoli ne sme uporabljati v področjih s prahom in tekoviñami nevarimi za zdravje ali kot mokri sesalnik.
• Razen sesanja in pihanja ni dovoljena nobena druga uporaba.
• Sesalnik, pihalnik in rezalnik za listje je zasnovan le za privatno uporabo v skladu s svjo namembnostjo.
  Kot aparati za privatno uporabo v hiši in vrtu se razumejo takšni, ki se ne uporabljajo na javnih povrsinah, v parkih, športnih igrisčih ter v kmetijstvu in gozdarstvu.
  Kot nenamenska se steje vsaka drugacna upraba. Proizvajalec ne prevzema jamstva za skode, ki izhajajo iz tak sne uporabe - tveganje zanje nosi izključno uporabnik.

• Uporaba v skladu z namenom zajema tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdřevanje in zagon ter upoštevanje varnostnih napotkov iz Navodil za uporabo.

• Upostevati se morajo tudi zadevni predpisi za zašcitopred nezgodami, ki veljazo za obratovaje, kot tudi ostala splošno veljavna zdravstvena in varnostno tehnichnapravila.

• Proizvajalec ne odgovarja za kakrsnokoli skodo, nastalo zaradi samovoljnih spremb sesalnik.
• Napravo lahko za uporabo pripravljajo, uporabljajo in vzdrujejo le osebe, ki se na to spoznajo in soseznanjene s tozadevnimi nevarnostmi. Zagon sme izvesti samo naše osebje ali z naše strani odobrena servisna služba.
  Stroja se ne sme uporabljati v eksplozijsko nevarnem okolju ali na dežju.

Ostala tveganja

Tudi pri namenski uporabi lahko kljub upoštevanju vseh zadevnih varnostnih dolovi olstajao zaradi namembne konstrukcije preostala tveganja.

Preostala tveganja se lahko zmanjsajo ce se varnostna dolocila in namenska uporaba upoševajo skupaj z navodilom za uporabo.

Previdnost in pozornost zmanjsujujo tveganje osebnih in stvarnih poškodb.

• Neuostoovani ali spregliedani varnostni ukrepi lahko privedejo do poškodb uporabnika ali lastnine.
• Metanje kamenja in zemplje.
• Ogrožanje s tokom pri uporabi nenamenskih elektrčnih priključnih vodov.
• Dotikanje delov pod napetostjo pri odprtimi elektrichnimi sestavnimi deli.
• Poškodba sluha pri daljsem delu brez sredstev za zašcitopred hrupom.

Poleg tega lahko kljub vsemi izpeljanimi ukrepi obstajajo neopazna tveganja.

Varnodelo

Pri nepravilni uporabi so lahko sesalnik nevarne. Pri uporabi elektricnega orodja se morajo upostevati osnovni varnostni predpis, da se izkljućijo tveganja zaradi ognja, elektricnega udara in ostalih poskodb oseb.

Zato pred zagonom tega orodja preberite in upoštevajte naslednje napotke in predpise za zašcitopred nezgodami v vašem obratu oziroma varnostne predpise, ki veljajo v zadevni državi, da sebe in druge zavarujete pred morebitnimi poškodbami.

i

Varnostne napotke posredujte vsem osebam, ki delajo z strojem.

i

Dobro shranite te varnostne napothe.

Pred uporabo se s pomočjo navodila za uporabo seznanite z strojem.
Stroja ne uporabljaje za nenamensko delo (poglejte poglavji "Namenska uporaba" in "Delos sesalnikom za listje").
Poskrbite za varno stojisce in vedno vzdrujte ravnotezje. Ne sklanajte se.
- Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Ne uporabljajte stroja, ce ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Samo trenutek nepazljivosti med uporabo naprave lahko ima za posledico resne poškodbe.
- Nosite ustrezna delovna oblačila:

ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive dels stroja
Rokavice in nedrsna obutev
Dolge hlae za zašcito nog

• Uporabljajte osebno zašcitno opremo:

• zašcitopredhrupom(nivozvočnega tlaka na delovnemmestu lahko presega85dB(A).

• zašcitna očala

• Uporabnik je v delovnem področju stroja odgovoren za druge osebe.

• Otroci in mladostniki mlajski od 16 let in osebe, ki niso prebrale navodila za uporabo, ne smejo posluževati stroja.
• Otroke oddaljite od stroja.
  Stroja nikoli ne uporabljaje, ce se v njegovi blizini nahajao neudelezene osebe.
• Uporabnik je odgovoren za nasreće drugih oseb ali njihove lastnine.
  Stroja nikoli ne puscajie brez nadzora.
• Ne preobremenjute stroja! Dela boste bolje in varnejse v navedenem območju zmogljivosti.
  S strojem delajte le ob kompletnimi in pravilno montiranimi varnostnimi napravami. Na stroju ne spreminajte nicesar, s cimer bi lahko ogrozili varnost.
• Ne spreminjaje stroja oz. dele stroja.
  Stroja ne škropite z vodo. (vir nevarnosti elektricnega udara).
  Stroj izklopite in omrezni vtic izvlecite iz vtichnice pri:

popravljanju
- vzdrzevanju in cischenju
- odpravljanju motenj
- preverjanju ali so priključni vodi zaviti ali poškodovani
- transportu
- zapuščanju (tudi ob katkočasnih prekinitvah)
- nenavadnih zvokih in vibracijah

• Skrbno negujte Vašo kosilnico na nitko:

• Pazite, da bodo zračne odprtine Čiste.

• Ročaji morajo biti vedno suhi in nemastni (odstranite z njih morebitno olje ali mast).
• Upostevajte predpise o vzdrrzevanju in napotke za zamenjavo navjalnega koluta za rezalno nitko.

Preverite ali se na stroju nahajjo morebitne poskodbe:

Pred nadaljnjo uporabo stroja morate skrbno preskusiti ali varnostne naprave delujejo brezhibno in v skladu s svjo namembnostjo.
- Preverite ali so deli poškodovani oz.Pokvarjeni. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje za zagotovitev brezhibnega obratovanja.
- Poškodovane varnostne naprave in deli se morajo strokovno popraviti ali zamenjati v pooblaščeni strokovni delavnici ce to v navodilu za uporabo ni doloceno drugaće.
Treba je zamenjati poškodovane ali nečitljive varnostne nalepke.

• Naprave in orodja, ki jih trenutno ne uporabljate, hranite v suhem, zaklenjenem prostoru, izven dosegao otrok.

Elektricna varnost

• Izvedba priključnega voda po IEC 60245 (H 07 RN-F) s presekom Žil majmanj od
  3× 1,5mm^2 pri dolzini kabla do 25m
  3 × 2,5 ~mm^2 pri dolžini kabla preko 25 ~m
• Dolgi in tenki priključni vodi ustvarjago upad napetosti. Motor ne dosega svoje maksimalne zmogljivosti, pričemer se zmanjsuje funkcioniranje stroja.
• Vtiči in priključne vticnice na priključnih vodih morajo biti iz gume, mehkega PVC-ja ali drugega termoplastićnega materiala enake mehanske vzdřljivosti ali prevleçene s tem materialom.
  Vtična naprava priključega voda mora biti zašcitena pred škropljenjem.
  Pri polaganju prikljucnih vodov pazite na to, da jih ne zmečkate, prepognete in da se vtčni spoj ne zmoči.
  Kabla ne uporabljajte nenamensko. Kabel zašcitite pred vročino, oljem in ostrimi robovi. Vtiča ne vlecite iz vtičnice s potegovanjem za kabel.
• Redno preverjaje podaljsevalne kable in zamenjaje jih, ce so poskodovani.
• Ne uporabljaje poskodovanih prikljucnih vodov.
• Na odprtem uporabljaje le za to dovoljene in ustrezno označene podaljiševalne kable.
• Ne uporabljaje provizornih elektrichnih priključkov.
• Varnostnih naprav nikoli ne premoscajte ali izklaplajte.
• Prikljucite stroi preko stikala za zašcito pred okvarnim tokom (30 mA).

Elektrichi priključek oz. popravila na elektricnimi deli stroja sme opravljati pooblasčeni elektricar ali ena iz nasih servisnih delavnic. Treba je upoševati lokalne predpise zlasti glede varnostnih ukrepov.

Popravila drugih delov stroja sme opravljati le proizvajalec oz. ena iz njegovih servisnih delavnic.

Uporabljajte samo originalne nadomestne dele. Z uporabo drugacnih nadomestnih delov lahko pride do nesreč uporabnika. Proizvajalec ne jamci za škodo, ki je nastala zaradi takšne uporabe.

Zagon

• Prepricajte se, da je stroj montiran v celoti in v skladu s predpisi.
  Pred vsako uporabo preverite:

• priključne vode na poskodovana mesta (razpoke, reze in pd.)

ne uporablajte poškodovanih vodov
stroj na morebitne poskodbe
(gl. Varno delo)
ali so vsi vijačni spoji Čvrsto pritegnjeni

Omrežni priključek

• Primerajte napetost navedeno na tipski plošćici stroja z omrežno napetostjo in stroj priključite na ustrezno vtičnico, ki je uskrajena s predpisi.
• Uporabljaje podajševalne kable z zadostnim presekom.
• Ne uporabljajte poškodovanih priključnih vodov.
• Stroj priključite na Fi-zaščitno stikalo (stikalo za zašćito pred okvarnim tokom) 30 mA.

Varovalka: 10 A

Nameščanje podaljska

1. Nataknite spojko podaljska na vtič kombinacije stikala in vtiča.
2. Potegmite podaljšek iz
   zanke skozi sponko za vlečno
   razbremenitev kabla in ga
   vpnite.
3. Pazite, da ima podaljsek dovolj zračnosti.

Vklop

Ne uporabljaje naprave, na katerih ne deluje stikalo za vklop in izklop. Okvarjeno stikalo mora nemudoma popraviti oziroma zamenjati pooblascena servisna sluzba.

Delovni napotki

Pred delom preverite naslednje:

Stroj smejo posluževati le osebe starejše od 16 let, ki so prebrale in razumele navodilo za uporabo.
- Nosite svojo zašcitno opremo (zašcitna očala/vizir, rokavice, zašcitno za sluh, obutev, ki ne drsi, dolge hlace), da se zašcitite pred možnimi poškodbami.
- Sesalne/pihalne cevi nikoli ne usmerjaje na osebe ali zhivali. Predmetov ne pihajte v smer, v kateri stojijo osebe ali zhivali.
- Opazovalci morajo vzdrrzevati varnostno razdaljo najmanj od 5 m.
- Previdnost pred dvigajocimi se in letečimi predmeti. Posebej nevaren je pri tem protipovratni efekt na zidovih ali stenah (npr. kamne).
- S strojem ne delajte z mokrimi rokami ali ob VLCznem vremenu.
- Prikljuci vod vedno speljite izza stroja. V nasprotnem primeru obstaja nevarnost spotikanja, podrsavanja ali padanja.
Strojanikoinepoganjajte

• brez zajemne vrece,
• z odprto zadrgo zajemne vreče

Če so osebe z motnjami krvega obtoka prevečkrat.
Zavljene vibracijam, se lahko pojavijo okvareŽivcnega
na ali poskodbe krvnih Žil.

Vibracihe lahko zmanjsate:

• z uporabo močnih, toplih delovnih rokavic
• s skrajšanjem delovnega Časa (med delom naredite vec dolgih odmorov)

Če Vam otečejo prsti, Če se slabo počutite ali Če so Vaši prsti otrpli, pojdite k zdravniku.

Vklop / Izklop

Pred zagonom se prepričajte, da je zajemna vreča tirana, da ni poškodovana ali obrabljena in da je zadrga ta.

Napotki za uporabo kot sesalne/rezalne naprave

1. Preklopnik postavite na položaj za sesanje in rezanje.
2. Stroj Čvrsto držite za ročaj in nosilni pas si zadenite za ramo.

Nosilni pas nastavite takto, da bo zagotovljeno ugodno in varno noosenje stroja.

1. Vklopite stroj.

2. Stroj počasi in enakomerno pomikajte preko materiala za sesanje. Stroja ne vtiskajte v listje.

3. Sesalna zmogljivost se zmanjsa ko je zajemna vreca polna. Izklopite stroj in omrežni vtic izvlecite iz vticnice. Odpritze zadrgo in potem spraznite zajemno vreco.

4. Po zaklučku dela preklopnik postavite na odpihovanje, da iz sesalne/pihalne cevi odstranite ostanke.

① Listje poberite pravočasno! - Priporočljivo je, da listje podirate ob suhem vremenu in takoj po padanju. Mokro listje predstavlja težavo. Težavo predstavlja tudi listje, ki je ze začelo razpadati ali ki se nahaja v velikih kupčikh.

Napotki za uporabo kot pihalo

1. Preklopnik postavite na položaj za pihanje.
2. Stroj Čvsto držite za ročaj in nosilni pas si zadenite za ramo. Nosilni pas nastavite tak, da bo zagotovljeno ugodno in va

1. Vklopite stroj.
2. Sesalno/pihalno cev zamahujoč pomikajte počasi in enakomerno nekoliko centimetrov nad tlemi zene na drugo stran.

Sesalnik za listje z regulacijo stevila vrtljajev

Pri tej izvedbi se lahko regulira stevilo vrtljajev motorja i sesalna ter pihalna zmogljivost.

Število vrtljajev lahko brezstopenjsko nastavljate od

6000 min -1 do 13000 min -1 .

Kaj lahko sesam in odpihujem?

lahke in suhe snovi, npr. suho listje in vrtne odpadke kot so trava, majhne vejice in koschecki papirja

težke snovi, kot npr. kovine, kamne, veje, jelkove storže ali razbito steklo

S strojem ne sesajte ali odpihujte gorecih, eksplozivnih ali kadecih se predmetov kot so cigarete, vizigalice ali vroca pepel.

Ne sesajte ali odpihujte tekocin, predvsem ne vnetljivih tekocin kot je bencin. Stroja ne uporabljaje v blizini taksnih snovi.

Pred vsakim cischenjem in opravljanjem vzdhrzevalnih del

• zago izklopite,
• počakajte, da se rezalna nitka ustavi
• izvlecite vtikač iz elektricne vtičnice

Za ohranjanje učinkovitosti sesalnika za listje upostevajte naslednje.

Varnostne naprave, ki ste jih sneli s stroja zaradi vzdhrževanja ali cisčenja, morate po končanih delih ponovno pravilno montirati in preveriti njihovo delovanje.

Uporabljajte samo originalne dele. Drugi deli lahko povzrocijo nepričakovane poskodbe in materialno škodo.

Iz tega izhajajoča vzdřevalna dela se lahko izvajajo le s strani proizvajalca ali servisne službe.

Vse gibljive delere redno cistite.
- Prah ali umazanijo odstranite s krpo ali s Čopičem
Stroja ne Čistite s tekočo vodo ali z visokotlačnimi Čistilnimi napravami.
- Za cisćenje plastićnih delov ne uporabljajte razredćil (bencina, alkohola, itd.), ker lahko le-ta te dele poškodujejo.

Čišcenje zajemne vreče

Zajemno vreco spraznite po uporabi.

1. Zajemno vrečo dobro stresite.
2. Notranjo stran obrnite navzven, da zajemno vreco lahko skrtacite.
3. Zajemno vrečo vsaj enkrat letno ali če je zelo zamazana operite z roko v blagi milnici.

Pri trdosti zadrge zobje zadrge natrite s suhim milom.

Zaradi lastne varnosti vedno preverjajte, ali je zajemna vreča poškodovana. Poškodovano zajemno vrečo takoj zamenjaje.

Skladiščenje

Izvlecite vtic iz vticnice.

• Naprave in orodja, ki jih trenutno ne uporabljate, hranite v suhem, zaklenjenem prostoru, izven dosega otrok.
  Zašćitno oblogo za rezilo namestite na rezilo nitke.
  Da bi podaljšali Življenjsko dobo stroja in zagotovili lahko upravljanje z njim, pred daljšim skladiščenjem upoštevajte naslednje:

Težava	možen vzrok	Odprava
Motor se ne zaganja	→ Ni omrežne napetosti (izpad toka) → Priključni kabel poškodovan → Motor ali stikaloPokvarjena	→ Preverite varovalko (10 A) → Zamenjaje kabel ali ga dajte preveriti (elektricar) Δpoškodovanih kablov ne uporabljajte več → Za odpravo težav se obrnite proizvajalcu ali njegovi pooblaščeni firmi (pogleje beznam servisnih sluzb)
Material za sesanje ni dobrosan (zmanjsana sesalnazmogljivost)	→ Stroj je zamašen oz. blokiran → Zajemna vreča je prepolnjena → nastavljeno številov vrtljajev prenizko (le pri sesalnikih za listje z brezstopenjsko regulacijo števila vrtljajev) → Priključni vod je predolg ali imapravlen presek. → Vtičnica je preveč oddaljena od glavnega priključka in premajhen presek priključnegа voda.	→ Spraznite zajemno vrečo → nastavite višje število vrtljajev → Priključni vod minimalno 1,5 mm2, dolg maksimalno 25 m. Pri daljših kablih presekminimalno 2,5 mm2.

Garancija

• Dajemo 2 leti garancije od dostave stroja s skladišca prodajalca za pomanjkljivosti, ki lahko nastanejo zaradi napak v materialu in proizvodnji.
• Pravice iz garancije izključujejo škodo, ki je nastala zaradi nestrokovnega ravnanja ali nepravlnega pakiranja pri povratnem transporte stroja oz. neupoštevanju navodila za uporabo.
• Poškodovane deli je naši tovarni treba poslati brez poštnine in prosto voznine. Pridržujemo pravico do odloka o brezplačni nadomestni dostavi.
  Z garancijo ni zajeta normala obraba rezalne turbine in zajemne vreče.
• Izvedli bomo vsa morebitna garancijska popravila. Druga firma lahko odpravi poškodbo le ob našem dovoljenju.
• Garancijo dajemo samo pri uporabi originalnih nadomestnih delov.
• Pridržujemo pravico do spremb, ki so namenjene za tehnični napredek.
• Vsi plastični deli so označeni za sortno recikliranje. Če neuperabne strojeŽelite oddati na mesto za recikliranje, stopite v stik s proizvajalcem. Proizvajalec bo vam sporovićil trenutne stroške recikliranja.

Tehnični podatki

Model	2100	2200	2300	2400	2500
Zmogljivost motorja P1	2100 W	2200 W	2300 W	2400 W	2500 W
Motor	Motor na izmenični tok 230 V ~ 50 Hz
Število vrtljajeν n brez regulacije števila vrtljajeν	13000 min-1
Število vrtljajeν n z regulacijo števila vrtljajeν	6000 – 13000 min-1
Pihalni zračni tok (maks. hitrost zraka)	270 km/h
Sesalna zmogljivost (maks. količina zraka)	840 m³/h
Vibracije rok (po EN 1033/DIN 45675)	avhw = < 2,5 m/s²
Zajemna vreča (prostornina)	35 litrov / 45 litrov
Teža	4,4 kg
Nivo zračnega tlaka LPA (po 2000/14/EG)	80 dB (A)
Nivo jakosti zvoka LWA (po 2000/14/EG)	izmerjeni nivo jakosti zvoka 100 dB (A) zajamčeni nivo jakosti zvoka 101 dB (A)

D EG-Konformitätserklung entsprechend der Richtlinie 98/37 EG
EC Declaration of Conformity according to Directive 98/37 EC
F Déclaration de conformité de la CE conformément à la disposition 98/37 CE
Prohlášení o shodě podle směrnice EU Č. 98/37 EG
DK EF-overensstemmelseserklaring i henhold til EF-direktiv 98/37/EF
FIN EY-vaatimustenmukaisuusvakuutus EY-direktiivin 98/37/EY mukaan
H EK megfelelosegi nyilatkozata 98/37 EK iranyelvnek megfeleloen
HR EU izjava o konformnosti odgovarajuci smjernici 98/37 EG
Dichiarazione di conformità CE correspondentemente alle direttive 98/37 CE
N EF- konformitetserklaring tilsvarer EF-direktiv 98/37/EF
NL EG-Verklaring van overeenstemming overeenkomstig de richtlijn van de raad 98/37 EG
PL EG-Deklaracja zgodnosci stosownie do Wytycznych 98/37 EG
RUS 3aBJIeHne O COOTBeTCTBn Tpe6OBaHnM EbponeNcKOro CoIoo3a cornacho NipeKeTnBe 98/37 EG
EG-konformitetsintyg enligt EG-norm 98/37/EG
SK Prehlásenie o zhode - ES zodpovedá smernici 98/37 ES
slo EG-izjava o skladnosti v skladu z direktivo 98/37 EG

SLO

Nadomestne dele si oglejte vseznamu nadomestnih delov ali na sliki.

Naročanje nadomestnih delov: - Referenčni vir je proizvajalec ali prodajalec - potrebni podatki pri naročanje: • barva stroja • št. nadomestega dela • oznaka nadomestega dela •Želeno število kosov • oznaka sesalnika za listje

Primer: oranžna, 381213, oprtnica, 1, BV 2500

	D	GB	F	CZ	DK
Ersatzteil-Nr.	Bezeichnung	Description	Désignation	Popis	Betegnelse
Spare part no.
N° de pièce de rechangecheckflo náhr.díluReservedelsnr.
381210	Kabelzugentlastung	Cord grip	Dispositif deltente du cable	Uvolnéni tahu kabelu	Startsnoraflastning
381211	Sicherheitsaufkleber	Safety label	Autocollant de sécurité	Bezpečnostní nálepka	Sikkerhedsmærkat
381212	Auffangsack	Collecting bag	Sac de récupération	Sběrný vak	Opsamlingspose
381213	Tragegurt	Shoulder strap	Bandoulière	Nosný popruh	Bæresele
381214	Laufträder inkl. Achse und Befestigungsmaterial	Wheels complete with shaft and fasteners	Galets complets avec essieu et matériel de fixation	Kolečka kompletní s napravou a upevnovacím materiálem	Støttehjul komplet med aksel og monteringsudstyr
381215	Saugrohr inkl. Laufträder	Suction tube complete with wheels	Tube aspirateur complet avec gaets	Nasávací trabice kompletní s kolečky	Sugerør komplet med støttehjul
381216	Stellhebel inkl. Befestigungsmaterial	Adjusting lever complete with fasteners	Manette de réglage completé avec matériel de fixation	Stavěćí páka kompletní s upevnovacím materiálem	Indstellingsarm komplet med monteringsudstyr
381217	Potentiometer	Potentiometer	Potentiomètre	Potenciometr	Potentiometer
381218	Abdeckkappe	Cover	Capot	Krycí viko	Afdækning
381219	EIN/AUS Schalter	ON/OFF switch	Interrupteur marche/arrêt	Zapínač/vypínač	Til/fra-kontakt

	FIN	H	HR	I	N
Varaosat Pótalkrész-sz. Br. rez. dijela N. del pezzo di Reserveder	Varaosat	Megnevezés	Oznaka	Denominazione	Reserveder
381210	Kaapelin vetokevennys	Kábel húzásmentesítés	Konektor	Dispositivo antitrazione	Kabeltrekkavlastning
381211	Turvallisuustarra	Biztonsági ragasztócime	Sigurnosna etiketa	Etichette di sicurezza	Sikkerhetsmerke
381212	Keruusäkki	Gyūjtőzsák	Sabirna vreça	Sacco di raccolta	Oppsamlingssekk
381213	Kantohihna	Tartóheveder	Pojas za nošenje	Cinta di trasporto	Bærebelte
381214	Kulkupyörät tãydellinen akselilla ja kiinnitsosilla	Futókerekek kompletten tengellyel és rögzítési anyaggal együtt	Kotači u kompletu s osi i materijalom za pričvršćivanje	Giranti completi di asse e materiale di fissaggio	Løpehjul kompletted med aktsel og festematerial
381215	Imuputki tãydellinen kulku	Szívócső futókerekekkel kompletten	Usisna cijev u kompletu s kotačima	Tubo di aspirazione completo di giranti	Sugerør kompletted med løpehjul
381216	Sättövipu tãydellinen kiinitsosilla	Állitókar kompletten rögzítési anyaggal együtt	Podesiva poluga u kompletu s materijalom	Leva di regolazione completa di materiale di	Justeringsarm kompletted med festematerial
381217	Potentiometri	Potenciométern	Potenciometar	Potenziametro	Potensiometer
381218	Suojakansi	Fedósapka	Poklopac	Calotta di copertura	Dekkekappe
381219	Päälle/Pois kytkin	Be/Ki kapcsoló	Prekidač za uključivanje/isključivanje	Interruttore di accensione/spegnimento	Av/pà-bryter
	NL	PL	RUS	S	SK
Reserveonderdeel - nummerNr噤ci zamiennejЯзапочи частernesdervdelsnr.Náhradné dielec é.	Benaming	Oznaczenia	иязапочи	Beteckning	Označenie
381210	Kabeltrekontlasting	Uchwyt odcieżajczykabla	Приспособлице заразруzekи кабеля отул тяжени	Kabeldragavlastning	Odťahčenie tůhu kábla
381211	Veiligheidsstiker	Naklejka bezpieczność	Нakkleяка с указанием поTekнIKEбezонососту	Säkerhetsetikett	Bezpečnostné nálepka
381212	Opvangzak	Worek wychytyjugacy	Примень мени	Uppfängarsack	Zberný vak
381213	Draaggordel	Pas do noszenia	Ремень для пошени	Bärsele	Nosné popruh
381214	Loopwielen completemet as enbevestigingsmaterial	Kółka jezdne z osią i materialem do mocowania	Хожовные кolesca в сбoke с осыюи крелегньмMatepnilom	Löphjul komplettemed axel ochfastsättningsmaterial	Kolieska kompletné snápravou a upevnovácimmaterialíalom
381215	Zuigpijs complement metloopwielen	Rura ssaça z kólkamijezdonymi	Васывацая trуба в сбokeсховы mlkomoleсамn	Sugör komplettemed lòphjul	Nasávacia trabicakompletná skolieskami
381216	Stelhendel completemet bevestigingsmaterial	Dźwignia nastawczaz materialem do mocowania	Р发电机woчны рычаг в сбokeсрешегньmMatepnilom	Ställspak komplettemed fastsättningsmaterial	Nastavovacia pákacompletná supevnovácimmaterialíalom
381217	Potentiometer	Potencjometr	ПOTENZUMOMETr	Potentiometer	Potenciometer
381218	Afdekkap	Kołpak oslonowy	Колпачок	Täckklaff	Krycie veko
381219	Aan/uit-schakelaar	Wylącznik za/l/wl'	ДвухлоозионныйВыковсятèle	Till/Frám brytare	Zapínáč/vypínač

	SLO
št. nadomestega dela	Oznaka
381210	Razbremenitev potega kabla
381211	varnostna nalepka
381212	Lovilna vrečka
381213	Nosilni pas
381214	Kompletna tekalna kolesa z osjo in pritrdilnim materialom
381215	Kompletna sesalna cev s tekalinimi kolesi
381216	Kompleta nastavna ročica s pritrdilnim materialom
381217	Potenciometer
381218	Pokrov
381219	Stikalo za vklop/izklop

ATIKA GmbH & Co. KG
