РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BV 2100 ATIKA

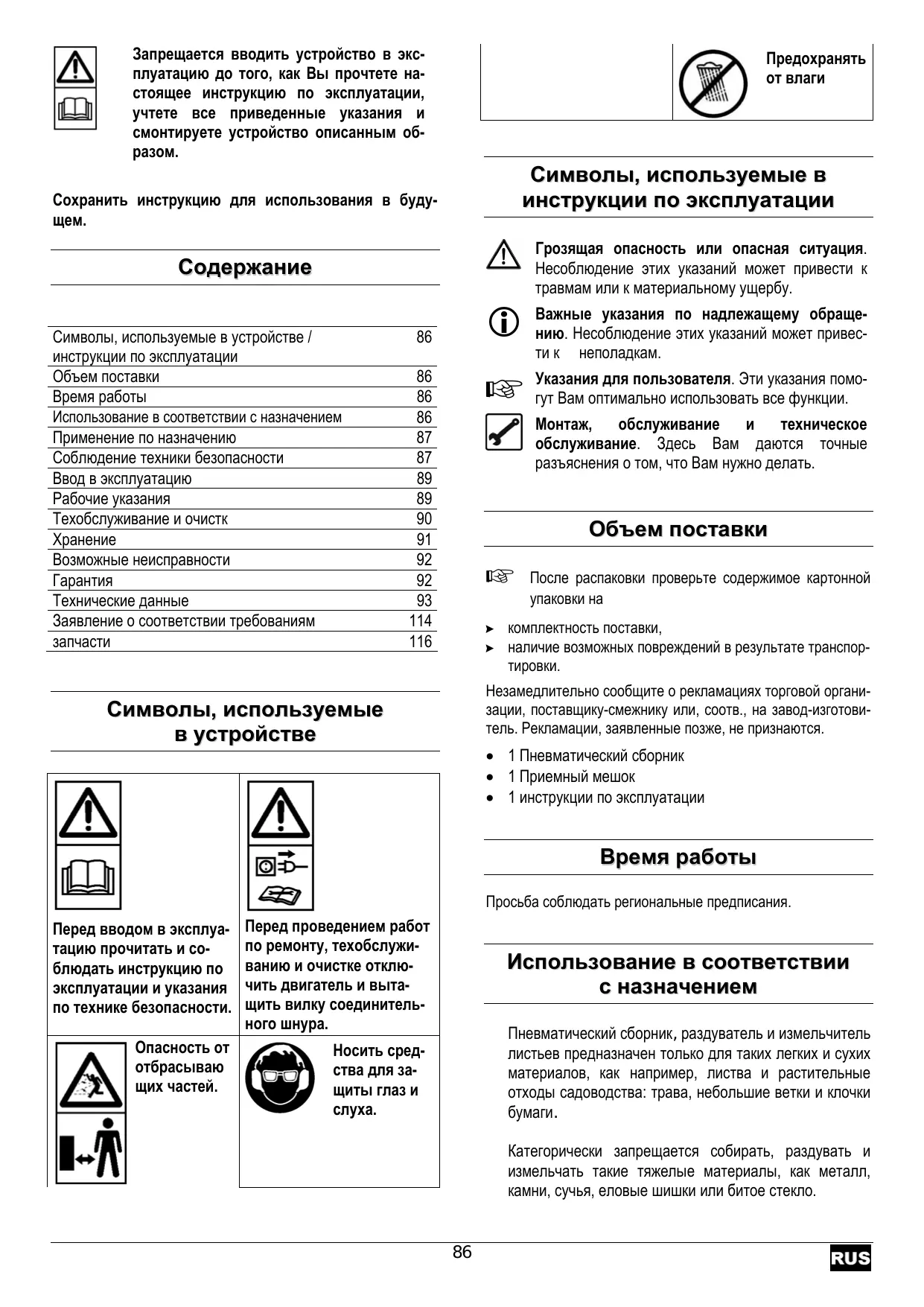

Запрещается вводить устройство в эксплуатацию до того, как Вы прочтете настоящее инструкцию по эксплуатации, учтете все приведенные указания и смонтируете устройство описанным образом. Предохранять

Cимволы, используемые в инструкции по эксплуатации Сохранить инструкцию для использования в будущем. Грозящая опасность или опасная ситуация. Несоблюдение этих указаний может привести к травмам или к материальному ущербу.

Символы, используемые в устройстве / инструкции по эксплуатации Объем поставки Время работы Использование в соответствии с назначением Применение по назначению Coблюдение техники безопасности Ввод в эксплуатацию Pабочие указания Tехобслуживание и очистк Xранение Возможные неисправности Технические данные Заявление о соответствии требованиям

Важные указания по надлежащему обращению. Несоблюдение этих указаний может привести к неполадкам.

Указания для пользователя. Эти указания помогут Вам оптимально использовать все функции. обслуживание техническое обслуживание. Здесь Вам даются точные разъяснения о том, что Вам нужно делать. Oбъем поставки

После распаковки проверьте содержимое картонной упаковки на > комплектность поставки, > наличие возможных повреждений в результате транспортировки. Незамедлительно сообщите о рекламациях торговой организации, поставщику-смежнику или, соотв., на завод-изготовитель. Рекламации, заявленные позже, не признаются. Символы, используемые в устройстве

• 1 Пневматический сборник
• 1 инструкции по эксплуатации Bремя работы Просьба соблюдать региональные предписания. Перед вводом в эксплуатацию прочитать и соблюдать инструкцию по эксплуатации и указания по технике безопасности. Перед проведением работ по ремонту, техобслуживанию и очистке отключить двигатель и вытащить вилку соединительного шнура. Опасность от щих частей. Носить средства для защиты глаз и

Использование в соответствии с назначением Пневматический сборник, раздуватель и измельчитель листьев предназначен только для таких легких и сухих материалов, как например, листва и растительные отходы садоводства: трава, небольшие ветки и клочки Категорически запрещается собирать, раздувать и измельчать такие тяжелые материалы, как металл, камни, сучья, еловые шишки или битое стекло.

В связи с опасностью травмирования категорически запрещается использовать устройство в зонах, где имеются вредные для здоровья пыли и жидкости, или пользоваться им в качестве сборника жидкостей. Иное применение, запрещается.

ƒ Опасность от отбрасываемых камней и комков почвы. ƒ Опасность со стороны электрического тока, если используются ненадлежащие соединительные электропровода. ƒ Прикосновение к токопроводящим деталям, если открыты электрические узлы. ƒ Ухудшение слуха, если работа проводится без средств защиты слуха в течение продолжительного Далее, несмотря на все принятые меры предосторожности могут иметься остаточные источники риска, не очевидные однозначно. раздувание, Пневматический сборник, раздуватель и измельчитель листьев спроектирован только для частного использования в соответствии с назначением. Устройствами для частных домовых и садовых участков считаются такие, которые не используются в общественных парках, спортивных сооружениях, а также в сельском и лесном хозяйстве. Coблюдение техники безопасности ƒ К использованию по назначению относится также соблюдение предписанных изготовителем условий эксплуатации, техобслуживания и ремонта и соблюдение приведенных в инструкции указаний по технике безопасности. ƒ Также необходимо соблюдение действительных для эксплуатации предписаний по предотвращению

общепризнанных предписаний производственной

безопасности ƒ Несанкционированные изменения Пневматический сборник исключают ответственность изготовителя за причиненный в результате этого ущерб любого вида. ƒ Снаряжать и использовать аппарат, а также выполнять работы по его техническому обслуживанию разрешается только лицам, умеющим обращаться с ним и которым известны возможные опасности при его использовании. Ремонтные работы разрешается проводить только нам или сервисным службам, уполномоченным нами. ƒ Не попадания машины во взрывоопасную среду или

При ненадлежащем применении Пневматический сборник может оказаться опасным механизмом. При использовании электроинструментов необходимо соблюдать основополагающие меры обеспечения техники безопасности, чтобы исключить риск пожара, удара электрическим током и травм людей. Поэтому перед вводом в эксплуатацию настоящего изделия следует прочитать и затем соблюдать

предписания предотвращению несчастных случаев Вашего профессионального общества, а также правила безопасности, действующие соответствующей стране, чтобы защитить самого себя и других от возможных травм. Необходимо сообщать указания по технике L безопасности всем лицам, работающим с машиной.. L Храните настоящие указания по технике безопасности в соответствующем для этого месте. ƒ Перед использованием устройства необходимо ознакомиться с ним на основании инструкции по его эксплуатации. ƒ Не используйте устройство для целей, для которых оно не предназначено (см. разделы "Использование в соответствии с назначением" и "Работа с садовым измельчителем"). ƒ Работать на нескользкой и ровной поверхности. ƒ Необходимо избегать неестественного положения тела при работе. При работе с устройством пользователь должен иметь надежную опору и соблюдать все время равновесие ƒ Будьте внимательны. Обращайте внимание на то, что Вы делаете. Выполняйте работы рационально. Запрещается

воздействием наркотиков,

медикаментов. Один момент невнимательности во время работы может привести к серьезным травмам.

в соответствующей спецодежде − Одежда не должна быть широкой, запрещается носить во время работы украшения, они могут Применение по назначению Даже при использовании в соответствии с назначением и несмотря на соблюдение всех соответствующих положений техники безопасности все еще могут иметься остаточные источники риска, обусловленные конструкцией, которая определяется назначением. Можно свести до минимума остаточные источники риска, если соблюдаются разделы „Указания по технике безопасности“ и „Использование в соответствии с назначением“, а также инструкция по эксплуатации в целом. Внимательность и осторожность снижают сепень риска получения травм и нанесения повреждений.

попасть во вращающиеся детали Работать в перчатках и нескользящей обуви. − Для защиты ног работать в длинных брюках. Работать в спецодежде: − Защитные очки − Защита слуха (уровень звука на рабочем месте превышает уровень 85 дБ (A) Содержите Вашу рабочую зону в порядке! Непорядок может быть причиной несчастных случаев. Соблюдайте осторожность при движении задом наперед. Можно споткнуться! Перед кошением удалить все посторонние предметы (например, камни, сучья, проволоку и т.д.). Во время работы следить за появлением других посторонних предметов. Встретив посторонний предмет, выключить аппарат и удалить этот посторонний предмет. Перед повторным включением аппарата проверить его на возможные повреждения и провести соответствующий Соблюдать также влияния окружающей среды: − Запрещается использовать устройство в условиях повышенной влажности. − Избегать попадания аппарата под дождь. − Выполнять работы только в условиях достаточного освещения. Работать необходимо также при хорошем освещении. Никогда не оставляйте аппарат без надзора. Запрещается допускать к работе с аппаратом детей в возрасте до 16 лет, а также лиц, не ознакомившихся с инструкцией. Следить за тем, чтобы в Вашей рабочей зоне не находились другие люди и животные. Не допускать, чтобы другие лица, в особенности дети, прикасались к режущему инструменту или к кабелю.. При приближении других людей, прежде всего детей или домашних животных или смене рабочей зоны выключать аппарат. Также запрещается перегружать машину. В

выполняется лучше и надежнее . Использовать станок необходимо только со всеми установленными устройствами, также запрещается выполнять на нем какие-либо изменения, которые могут уменьшить безопасность. Использование других инструментов и принадлежностей может привести к травмам. Выключить аппарат, дождаться остановки режущей нити и извлечь сетевой штекер из розетки: − при выполнении ремонтных работ − при проведении техобслуживания и очистки − при устранении неисправностей (очистка катушки с − транспортировка и хранение − если Вы хотите отойти от аппарата (также и при кратковременных перерывах). ƒ Следует проверять машину на возможные повреждения: − Перед последующим использованием машины приспособления

поврежденные части должны быть тщательно проверены на их надежное и надлежащие функционирование. − Необходимо исправносить функционирования вращающихся деталей, не заедают ли они и не имеют ли повреждений. Для обеспечения надлежащей работы станка все

смонтированы и выполнены все предосылки для − Если в инструкции по эксплуатации не указано

поврежденные приспособления и компоненты должны быть квалифицированно отремонтированы заменены в авторизованной специализированной мастерской (или изготовителем). − Небходимо поврежденные нечитаемые наклейки с указаниями по технике безопасости. ƒ Хранить неиспользованные устройства в сухом месте, замыкаемом на ключ и недоступном для детей. Электробезопасность ƒ Исполнение соединительного кабеля в соответствии с МЭК 60 245 (H 07 RN-F) с поперечным сечением жил - 1,5 мм² при длине кабеля до 25 м - 2,5 мм² при длине кабеля более 25 м ƒ Длинные и тонкие соединительные кабели понижают напряжение. Двигатель не может больше достигать максимальной

функциональная способность устройства. ƒ Штекеры и розеточные части электрических соединителей на соединительных кабелях должны быть из резины, мягкого ПВХ или другого термопластичного материала такой же механической прочности или покрыты оболочкой из этого материала.. ƒ Электрический соединитель соединительного кабеля должен быть брызгозащищенный. ƒ При прокладке соединительного кабеля следить за тем, чтобы он не создавал препятствий, не был передавлен, перегнут, а электрический соединитель не намочен. ƒ При использовании кабельного барабана кабель необходимо полностью разматывать с него. ƒ Не использовать кабель в целях, для которых он не предназначен. Необходимо защищать кабель от нагрева, масла и острых кромок. Запрещается тянуть за кабель для изъятия штекера из розетки ƒ Необходимо принять меры по защите от поражения электрическим током. Следует также избегать прикосновения к заземленным частям.

3. Следите за тем, чтобы

удлинительный кабель имел достаточный люфт. ƒ Следует регулярно контролировать удлинительные кабели и заменять в случае их повреждения. ƒ Запрещается использовать соединительные кабели. ƒ При выполнении работ под открытым небом изпользовать только разрешенные для этого и соответствующим

удлинительные кабели. ƒ Запрещается использовать электрические подключения. ƒ Категорически запрещается перемычкой или отключать защитные устройства.. ƒ Подключать устройство через выключатель защиты от токов повреждения (30 мA).

Выполнение электрических подключений или ремонта на электрических компонентах машины осуществляться специалистом электроустановкам, имеющим лицензию или одной из наших сервисных служб. Соблюдать местные предписания, в особенности касающиеся защитных Ремонтировать другие компоненты машины должен изготовитель или одна из его сервисных служб. Разрешается использовать только оригинальные запчасти и принадлежности. Использование других запчастей и других принадлежностей может привести к травмированию пользователя. За причиненный в таких случаях ущерб изготовитель ответственности не несет. Запрещается использовать станок, выключатель которого не включается и не выключается Поврежденные выключатели должны незамедлительно ремонтироваться или заменяться сервисной службой. pабочие указания Bвод в эксплуатацию

Для максимально возможного снижения риска получения травм необходимо перед началом работ выполнить следующие указания по технике безопасности: Присоединение к сети Сравнить указанное на фирменной табличке напряжение, например 230 В, с напряжением сети и подключить станок к соответствующей розетке, заземленной в соответствии с предписаниями. Использовать розетку с защитным контактом, напряжение сети 230 В с выключателем защиты от токов повреждения (автомат защитного отключения 30 мA). ƒ Использовать соединительный или удлинительный кабель с поперечным сечением жил не менее 1,5 мм² длиной до 25 м. L Потребление тока I: ƒ Запрещается вводить настоящий станок в эксплуатацию до тех пор, пока не прочитана настоящая инструкция по эксплуатации, не соблюдены все приведенные указания и станок не смонтирован в соответствии с описанием! ƒ Убрано ли рабочее место? Удалите из рабочей зоны предметы, которые могут быть отброшены аппаратом. ƒ Перед началом работы удостоверьтесь в том, что: − в рабочей зоне нет других людей или животных − у Вас есть есть возможность беспрепятственно отойти назад − у Вас обеспечено надежное стоячее положение. ƒ Всегда содержите вентиляционные щели в чистом

10 A Подключение удлинительного кабеля

1. Вставьте муфту удлинительного кабеля в штекер блока

выключатель-штекер. Лица с нарушениями кровообращения, часто подвергающиеся воздействию

пострадать от повреждения нервной системы или кровеносных сосудов. Вибрацию можно уменьшить: - толстыми теплыми рабочими рукавицами

2. Сложив петлей удлинительный кабель, просуньте его

через приспособление для разгрузки кабеля от сил тяжения и подвесьте удлинительный кабель.

перемещайте всасывающую/дутьеву трубу на вытянутой руке с одной стороны в другую в нескольких сантиметрах от земли. - за счет устройства частых длительных перерывов. Если Ваши пальцы отекли, Вы чувствуете недомогание или пальцы потеряли чувствительность, обратитесь к

Пневматический сборник листьев регулируемой частотой вращения Включение / Выключение

При таком исполнении можно регулировать частоту вращения двигателя и тем самым производительность всасывания и раздувания. Частоту вращения можно плавно регулировать в пределах от 6000 мин –1 до 13000 мин –1. Никогда не эксплуатируйте устройство без приемного мешка, с незастегнутым замком "молнией" приемного

Указания по использованию механизма в качестве пневматического сборника и измельчителя

Что можно и что нельзя собирать и

2. Крепко взяв устройство

за ручку, наденьте на плечо ремень для ношения. Отрегулируйте ремень для ношения таким образом, чтобы обеспечивалось удобное и надежное ношение устройства.

4. Включите устройство.

5. Медленно и равномерно водите устройством над

собираемым материалом. Не вжимайте устройство в

6. Производительность всасывания уменьшается, если

приемный мешок наполнен. Выключите устройство и извлеките сетевую штепсельную вилку из розетки. Расстегните замок "молнию" и опорожните приемный После выполнения работ поставьте переключатель в положение раздувания, чтобы удалить остатки из всасывающей/дутьевой трубы.

Легкие и сухие материалы, например, сухую листву и растительные отходы садоводства: траву, небольшие ветки и клочки бумаги Тяжелые материалы, например, металл, камни, сучья, еловые шишки или битое стекло Запрещается собирать или раздувать с помощью данного устройства горящие, взрывоопасные или такие тлеющие предметы, как сигареты, спички или горячую золу. Запрещается собирать или раздувать жидкости, в особенности такие воспламеняющиеся, как бензин. Также запрещается использовать устройство вблизи таких материалов.

Своевременно производите подбор листвы! – Рекомендуется собирать листву по возможности в сухую погоду и как можно скорее после листопада. Убирать мокрую листву затруднительно. То же относится и к листьям, уже находящимся в процессе разложения или собранным в большие кучи. Tехобслуживание и очистк Перед всеми аботами по техническому обслуживанию и очистке необходимо: - выключить станок - Дождаться остановки режущей нити. - вытащить сетевой штекер Указания по использонию устройства в качестве раздувателя Защитные устройства, удаленные для проведения технического обслуживания и очистки, необходимо обязательно вновь устанавливать надлежащим образом и контролировать. Разрешается использовать только оригинальные запчасти. Другие детали могут быть причиной непредсказуемых повреждений и травм. Все другие работы по техническому обслуживанию и очистке, кроме описанных в настоящем разделе, разрешается выполнять толлько изготовителю или фирмам, которые им уполномочены.

переключатель положение раздувания.

2. Крепко взяв устройство

за ручку, наденьте на плечо ремень для ношения. Отрегулируйте ремень для ношения таким образом, чтобы обеспечивалось удобное и надежное ношение устройства.

Хранить неиспользованные устройства в сухом месте, замыкаемом на ключ и недоступном для детей.

работоспособности L Пневматический

соблюдать следующие правила. ƒ Регулярно чистить все вращающиеся детали. ƒ Удаляйте пыль и загрязнения салфеткой или ƒ Не используйте для чистки машины водопроводную воду или аппарат для очистки под высоким ƒ Не пользуйтесь растворителями (бензином, спиртом и

пластмассовых растворители могут повредить их. Xранение Вытащить сетевой штекер.

Хранить неиспользованные устройства в сухом месте, замыкаемом на ключ и недоступном для детей. Установить защитное приспособление на ниточный Перед длительным хранением необходимо в целях продления срока службы и обеспечения легкости хода при обслуживании: − провести тщательную очистку.

Bозможные неисправности Hеисправность Aппарат не работает. Bозможная причина Cпособ устранения ⇒ Нарушение электроснабжения, Нет ⇒ Проверить электропитание, розетку, предохранитель электропитания ⇒ Дефектный удлинительный кабель ⇒ Проверить удлинительный кабель,

незамедлительно заменить ⇒ Дефект двигателя или

выключателя отремонтировать двигатель и выключатели специалисту электроустановкам, обладающему соответствующей концессией, или

(пониженная производительность всасывания) ⇒ Опорожнить приемный мешок n ⇒ Приемный мешок переполнен ⇒ Установлена слишком низкая ⇒ Установить более высокую частоту частота вращения (только в случае пневматических сборников листьев с плавно регулируемой частотой ⇒ Cлишком длина ⇒ Площадь поперечного сечения соединительного кабеля не менее соединительного

1,5 мм2, максимальная длина 25 м.

При большей длине кабеля площадь поперечного сечения ⇒ Розетка слишком удалена от должна быть не менее 2,5 мм2. присоединения

сечение соединительного кабеля.

Мы предоставляем гарантию на два года с даты поставки устройства со склада продавца на недостатки, возникшие по причине дефектов материала или производственных дефектов.

Исключается право на гарантийный ремонт за повреждения, полученные в результате ненадлежащего обращения или недостаточной упаковки при обратной транспортировке устройств или несоблюдения инструкции по эксплуатации.

Работы в рамках гарантийного обязательства выполняются нашими силами или авторизованной нами сервисной службой. На устранение неисправностей в рамках гарантийного обязательства другой фирмой требуется наше разрешение в прямой форме.

Гарантия не распространяется на естественный износ катушки с нитью.

Мы предоставляем гарантию только при использовании оригинальных запчастей.

Оставляем за собой право на изменения, служащие техническому прогрессу.

Мощность двигателя P1 Сетевое напряжение Сетевая частота

230 V ~ 50 Hz Частота вращения n без регулирования частоты Частота вращения n с регулированием частоты

(максимальная скорость воздушного потока) 270 km/h Производительность (максимальный

конечностей (согласно EN 1033/DIN 45675) Приемный мешок (объем) avhw = < 2,5 m/s² 35 l / 45 l

уровень звуковой мощности LWA директиве2000/14/EG) 4,4 kg измеренный уровень звуковой мощности 100 dB (A) гарантированный уровень звуковой мощности 101 dB (A) Уровень звукового давления LPA директиве2000/14/EG) 80 dB (A)

Eksempel: Orange, 381213, bærebelte , 1, BV 2500 Voorbeeld: oranje, 381213, draagriem, 1, BV 2500 przykład: pomarańczowy, 381213, pas nośny, 1, BV 2500 Данные по запчастям приводятся в спецификации запчастей или на чертеже. Se reservdelslistan eller ritning. Náhradné dielce zisťujte podľa súpisu náhradných dielcov alebo podľa nákresu. Заказ запчастей: Получить товар можно у изготовителя или продавца. Необходимые данные при заказе: Цвет устройства

Например: оранжевый, 381213, ремень для ношения , 1, BV 2500 Exempel: orange, 381213, bärhängsle, 1, BV 2500

Kabeltrekontlasting Uchwyt odciążający kabla Приспособление для разгрузки кабеля от сил тяжения Kabeldragavlastning Odľahčenie ťahu kábla
