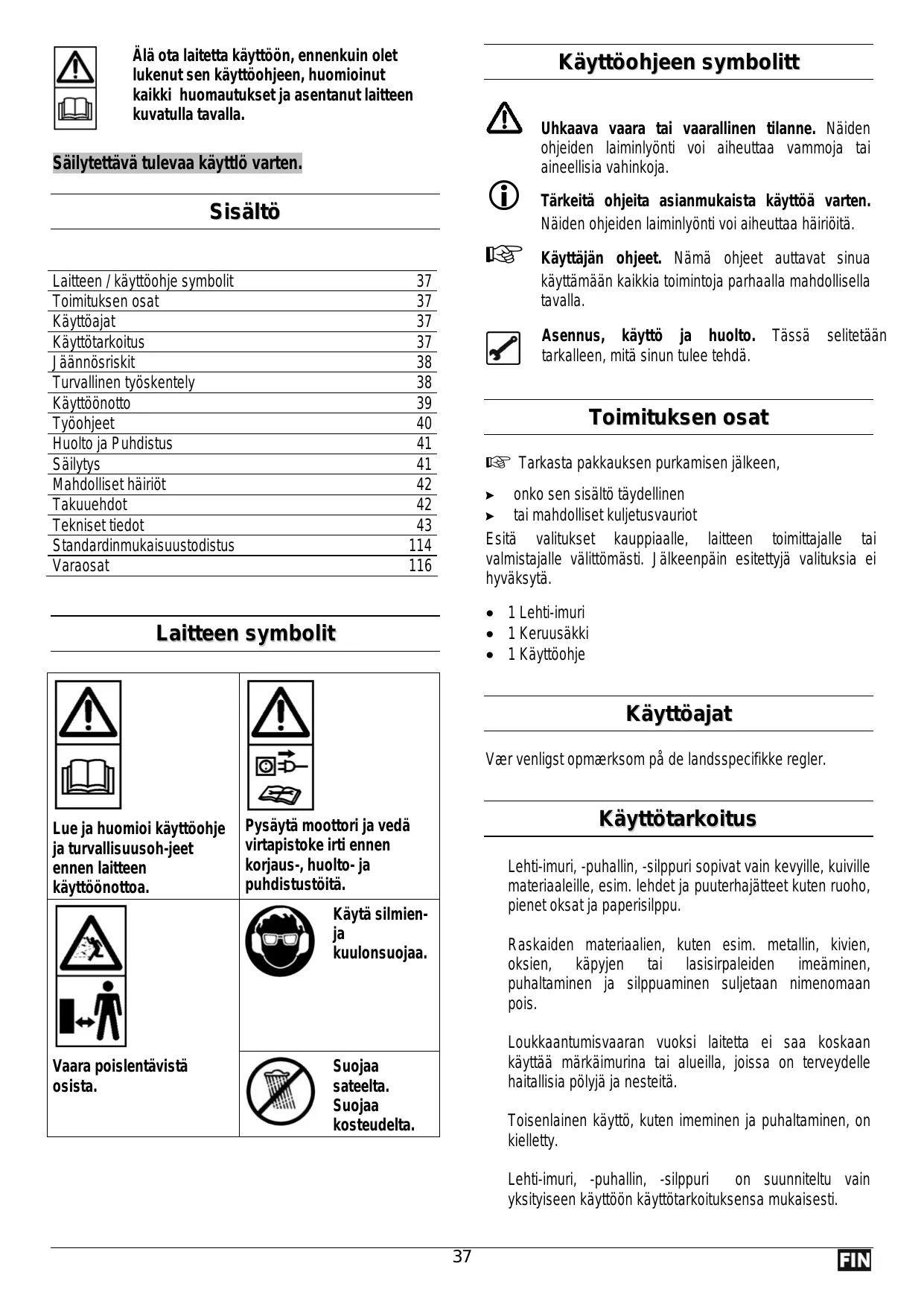

KÄYTTÖOHJE BV 2100 ATIKA

Älä ota laitetta käyttöön, ennenkuin olet lukenut sen käyttöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla. Käyttöohjeen symbolitt Uhkaava vaara tai vaarallinen tilanne. Näiden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja. Säilytettävä tulevaa käyttlö varten.

Sisältö Laitteen / käyttöohje symbolit Toimituksen osat Käyttöajat Käyttötarkoitus Jäännösriskit Turvallinen työskentely Käyttöönotto Työohjeet Huolto ja Puhdistus Säilytys Mahdolliset häiriöt Takuuehdot Tekniset tiedot Standardinmukaisuustodistus Varaosat

Tärkeitä ohjeita asianmukaista käyttöä varten. Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä. Käyttäjän ohjeet. Nämä ohjeet auttavat sinua käyttämään kaikkia toimintoja parhaalla mahdollisella tavalla. Asennus, käyttö ja huolto. Tässä selitetään tarkalleen, mitä sinun tulee tehdä. Toimituksen osat

Tarkasta pakkauksen purkamisen jälkeen, > onko sen sisältö täydellinen > tai mahdolliset kuljetusvauriot Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

• 1 Käyttöohje Laitteen symbolit Käyttöajat Vær venligst opmærksom på de landsspecifikke regler. Lue ja huomioi käyttöohje ja turvallisuusoh-jeet ennen laitteen käyttöönottoa. Käyttötarkoitus Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä. Lehti-imuri, -puhallin, -silppuri sopivat vain kevyille, kuiville materiaaleille, esim. lehdet ja puuterhajätteet kuten ruoho, pienet oksat ja paperisilppu. Käytä silmienja kuulonsuojaa. Vaara poislentävistä osista. Raskaiden materiaalien, kuten esim. metallin, kivien, oksien, käpyjen tai lasisirpaleiden imeäminen, puhaltaminen ja silppuaminen suljetaan nimenomaan pois. Loukkaantumisvaaran vuoksi laitetta ei saa koskaan käyttää märkäimurina tai alueilla, joissa on terveydelle haitallisia pölyjä ja nesteitä. Suojaa sateelta. Suojaa kosteudelta. Toisenlainen käyttö, kuten imeminen ja puhaltaminen, on kielletty. Lehti-imuri, -puhallin, -silppuri on suunniteltu vain yksityiseen käyttöön käyttötarkoituksensa mukaisesti.

turvallisuustoimenpiteitä, jotta paloriskit, sähköiskut ja henkilövahingot suljetaan pois. Talo- ja puutarha-alueella yksityisesti käytettäväksi katsotaan sellaiset laitteet, joita ei käytetä julkisissa paikoissa, puistoissa, urheilukentillä sekä maa- ja metsätaloudessa. Lue ja huomioi ennen tämän tuotteen käyttöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamääräykset tai kulloisenkin maan voimassaolevat turvallisuusmääräykset, voidaksesi suojella itseäsi ja muita mahdollisilta vammoilta. Määräysten mukaiseen käyttöön kuuluu myös, että valmistajan esittämiä käyttö-, huoltoja kunnostusvaatimuksia ja käyttöohjeen sisältämiä turvaohjeita noudatetaan.

On noudetettava voimassa olevia asiaankuuluvia tapaturmanestohjeita, sekä muita yleisesti hyväksyttyjä työterveyslääketieteellisiä turvaallisuusteknisiä ohjeita. Anna turvallisuusohjeet kaikkien laitetta käyttävien luettavaksi. Säilytä nämä turvallisuusohjeet hyvin. ƒ Tutustu laitteeseen käyttöohjeen avulla ennen käyttöä. ƒ Älä käytä laitetta muihin kuin vain sille määrättyihin tarkoituksiin (katso kohtia käyttötarkoitus ja oksasilppurilla työskenteleminen). ƒ Työskentele liukumattomalla ja tasaisella pohjalla. ƒ Vältä epänormaalia työasentoa. Seiso työskennellessäsi aina tanakasti ja tasapainoisesti. ƒ Ole tarkkaavainen. Kiinnitä huomiota siihen mitä teet. Aloita työ järkevästi. Älä käytä laitetta kun olet väsynyt tai olet huumeen, alkoholin tai lääkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaa vakaviin loukkaantumisiin. ƒ Käytä sopivaa työvaatetusta: − ei väljiä vaatteita tai koruja, liikkuvat osat voivat tarttua niihin − Käsineet ja liukumattomat kengät − Pitkät housut jalkojen suojaamiseksi ƒ Käytä henkilökohtaista suojavaatetusta: − suojalaseja − olet väsynyt (Äänen painetaso työpaikassa voi ylittää 85 dB (A). ƒ Pidä työalue järjestyksessä! Epäjärjestyksestä voi olla seurauksena tapaturmat. ƒ Varo, kun astut taaksepäin. Kompastusvaara! ƒ Poista ennen leikkaamista kaikki vierasesineet (esim. kivet, oksat, rautalangat, ym.). Kiinnitä työskentelyn aikana huomiota muihin vierasesineisiin. ƒ Jos osut vierasesineeseen, sammuta laite ja poista vierasesine. Tarkista ennen laitteen uudelleen käynnistystä laite mahdollisten vaurioiden varalta ja teetä tarpeelliset korjaukset. ƒ Huomioi ympäristövaikutukset: − Älä käytä laitetta kosteassa tai märässä ympäristössä. − Älä jätä laitetta sateeseen. − Työskentele vain riittävissä näköolosuhteissa, järjestä hyvä valaistus. ƒ Älä koskaan jätä laitetta valvomatta. ƒ Alle 16 v. lapset ja nuoret sekä henkilöt, jotka eivät tunne tätä käyttöohjetta, eivät saa käyttää laitetta. ƒ Pidä toiset henkilöt eläimet loitoilla työskentelyalueelta. Lehti-imuri suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista. Laitetta saa varustaa, käyttää ja huoltaa vain henkilöt, jotka ovat tehtäviin tottuneet ja vaaratilanteista tietoisia. Kunnossapitotöitä saa suorittaa vain meidän tai meidän ilmoittaman asiakaspalvelun kautta. Konetta ei saa käyttää räjähdysalttiissa ympäristössä tai asettaa alttiiksi sateelle. Jäännösriskit Myös määräystenmukaisessa käytössä voi, asianomaisten turvallisuusmääräysten noudattamisesta huolimatta, jäädä jäännösriskejä, johtuen käyttötarkoituksen määräämästä rakenteesta. Jäännösriskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "käyttötarkoitus" sekä käyttöohje. Huomaavaisuus ja varovaisuus pienentää henkilöiden vahingoittumisen ja vaurioiden riskiä. ƒ Kivien ja mullan poissinkoaminen. ƒ Virran aiheuttamat vaarat, jos käytät epäasianmukaisia sähköisiä liitäntäjohtoja. ƒ Jännitettä johtaviin osiin koskeminen rakenteen sähköisten osien ollessa auki. ƒ Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman kuulonsuojaa. Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara. Turvallinen työskentely Älä anna muiden henkilöiden, erityisesti lasten, koskea työkalua tai kaapelia. Lehti-imuri voivat olla vaarallisia asiaankuulumattomassa käytössä. Sähkötyökalujen käytössä täytyy noudattaa perustavia

ƒ Keskeytä koneen käyttö, jos henkilöitä, erityisesti lapsia tai kotieläimiä, on läheisyydessä ja kun vaihdat työskentelyaluetta.

ƒ Älä ylikuormita laitetta! Työskentely sujuu parhaiten ja turvallisimmin ilmoitetulla teholla. ƒ Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.

Toisenlaisten työkalujen ja varusteiden käyttö voi aiheuttaa loukkaantumisvaaran. Sammuta kone, odota leikkuulangan pysähtyminen ja vedä virtapistoke pistorasiasta seuraavien tehtävien ajaksi: − korjaustöissä − huolto- ja puhdistustöissä − häiriöiden poistossa (lankakelan puhdistus) − Kuljetus ja varastointi − Kun poistut laitteen luota (auch bei kurzzeitigen Unterbrechungen) Hoida Lehti-imuri huolellisesti: − Tarkista, että tuuletusaukot ovat puhtaat. − Pidä kädensijat kuivina ja puhtaana hartsista, öljystä ja rasvasta. − Noudata huoltomääräyksiä ja kelan vaihto-ohjeita. Tarkasta laitteen mahdolliset vauriot: − Tarkasta huolellisesti ennen seuraavaa käyttöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto. − Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien täytyy olla asennettu oikein ja täyttää kaikki määräykset jotta sahan moitteeton toiminta varmistetaan. − Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitettu käyttöohjeessa. − Vaurioituneet tai lukukelvottomat turvallisuusetiketit on korvattava uusilla. Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.

on sama tai niiden täytyy olla päällystetty vastaavalla materiaalillla. Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu. Liitäntäjohtojen asennuksessa on huomioitava, että johtoja ei litistetä, taivuteta eikä pistokeliitin ole märkä. Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta. Jos käytät johtokelaa, kelaa johto kokonaan kelasta. Suojaudu sähköiskulta. Vältä kosketusta maadoitettujen osien (esim. putket, lämmityspatterit, liedet, jääkaapit jne.) kanssa. Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet. Älä käytä viallisia liitäntäjohtoja. Käytä ulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä pidennysjohtoja. Älä käytä tilapäisiä sähköliitäntöjä. Älä missään tapauksessa ohita suojavarusteita tai ota niitä käytöstä. Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA). Sähköisten osien sähköliitäntä tai korjaukset on annettava toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä, erityisesti suojatoimenpiteitä noudatettava. Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakaspalvelun suoritettavaksi. Käytä vain alkuperäisiä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista. Käyttöönotto Verkkoliitäntä Vertaa laitteen tyyppikilpeen merkittyä jännitettä verkkojännitteeseen ja liitä laite vastaavaan ja määräystenmukaiseen pistorasiaan. Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA). Sähköosien turvallisuus ƒ Käytä liitäntä- tai jatkokaapelia, jonka johdon poikkipinta on vähintäin 1,5 mm² :a 25 m:n pituuteen asti. ƒ IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen poikkileikkaus on vähintään − 1,5 mm2 pituuden ollessa maks. 25 m − 2,5 mm2 pituuden ollessa yli 25 m ƒ Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviötä. Moottori ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee. ƒ Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla kumista, pehmeästä PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus

Varoke: 10 A Jatkojohdon liittäminen

1. Aseta jatkojohdon liitin kytkinpistokeyhdistelmän pistokkeeseen.

Mene lääkäriin, jos sormet turpoavat tai puutuvat, tai tulee pahoinvointia.

2. Vedä jatkojohto silmukkana kaapelin vetokevennyksen läpi

3. Huomioi, että kaapelilla on tarpeeksi tilaa.

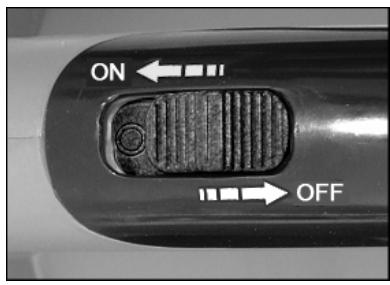

Käynnistys / Sammutus Älä koskaan käytä laitetta ilman keruusäkkiä, kun keruusäkin vetoketju on auki . Käynnistys Älä käytä laitetta jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakaspalvelun toimesta. Käyttöohjeet imemistä/silppuamista varten

1. Aseta vaihtokytkin imu/silppuasentoon.

2. Pidä laitetta kädensijasta

kiinni ja aseta kantohihna olkapään päälle. Säädä kantohihnaa siten, että laitteen kantaminen on mukavaa ja turvallista.

4. Liikuta laitetta hitaasti ja tasaisesti imettävän aineen yli. Älä

paina laitetta lehtiin.

5. Imuteho vähenee kun keruusäkki on täynnä. Sammuta laite

ja vedä verkkopistoke pistorasiasta. Avaa vetoketju ja tyhjennä sitten keruusäkki.

6. Aseta vaihtokytkin puhallukseen työ lopettamisen jälkeen,

jotta imu/puhallusputkista poistuvat jäännökset. Työohjeet V Tarkasta ennen jokaista käyttöä: L Poista lehdet ajoissa! – On suositeltavaa, että lehdet poistetaan mahdollisimman kuivalla säällä ja mahdollisimman nopeasti lehtien putoamisen jälkeen. Märät lehdet ovat ongelmallisia. Samoin lehdet, jotka ovat jo hajoamispisteessä tai ovat isossa kasassa. Käytä aina suojavarusteita (suojalasit/kasvonsuojus, käsineet, kuulosuojaimet, liukumattomat kengät, pitkät housut) suojautuaksesi mahdollisilta loukkaantumisilta. Älä koskaan suuntaa imu-/puhallusputkea ihmisiä tai eläimiä päin. Älä myöskään puhalla esineitä siihen suuntaan missä on ihmisiä tai eläimiä Käyttöohjeet puhallusta varten

vaihtokytkin puhallusasentoon. Katselijoiden täytyy pitää ainakin 5 m:n turvallisuusetäisyys. Varo ilmaan nousseita ja ympäri lentäviä esineitä. Erityisen vaarallista on esineiden takaisinisku muureista ja talon seinistä.

2. Pidä laitetta kädensijasta

kiinni ja aseta kantohihna olkapään päälle. Älä käytä laitetta märillä käsineillä tai kostealla ilmalla.

3. Säädä kantohihnaa siten, että laitteen kantaminen on

mukavaa ja turvallista. Ohjaa kaapeli aina taaksepäin pois laitteesta. Muuten on aina olemassa kompastumisen, liukastumisen tai kaatumisen vaara.

4. Liikuta imu/puhallusputkea laajasti, hitaasti ja tasaisesti

muutaman sentin maan yläpuolella yhdeltä puolelta toiselle. Älä koskaan käytä laitetta ilman keruusäkkiä, kun keruusäkin vetoketju on auki Lehti-imuri kierroslukusäädöllä Tässä mallissa on moottorin kierrosluku ja siten imu- ja puhallusteho säädettävissä. Kierrosluku voidaan säätää portaattomasti 6000 min –1 13000 min –1. Pidä tuuletusraot aina puhtaana. Jos henkilöt, joilla on verenkiertohäiriöitä, altistuvat liian usein värähtelylle, voi heillä ilmaantua vauriota hermojärjestelmässä tai verisuonissa. Voit vähentää värähtelyä: - Käyttämällä tukevia, lämpimiä työkäsineitä - Lyhentämällä työskentelyaikaa (pidä usempia pitkiä taukoja)

Mitä voidaan imeä ja puhaltaa?^ KYLLÄ kevyitä ja kuivia materiaaleja, esim. kuivat lehdet ja puutarhajätteet kuten ruoho,pienet oksat ja paperipalat

painavia materiaaleja, kuten esim. metalli, kivet, oksat, kävyt tai rikkinäinen lasi Älä ime tai puhalla laitteella palavia, räjähtäviä tai savuavia esineitä kuten savukeitta, tulitikkuja tai kuumaa tuhkaa. Älä ime tai puhalla nesteitä, erityisesti palavia nesteitä kuten bensiiniä. Älä myöskään käytä laitetta kyseisten aineiden läheisyydessä. Huolto ja Puhdistus Ennen jokaista huolto- ja puhdistustyötä − kytke laite pois päältä − verkkopistoke vedetään irti Huoltoa ja puhdistusta varten poistetut turvallisuslaitteet on ehdottomasti asennettava takaisin ja tarkistettava asianmukaisesti. Käytä vain alkuperäisosia. Toisenlaiset osat voivat johtaa arvaamattomiin vaurioihin ja loukkaantumisiin. Näistä ylimeneviä kunnossapitotöitä saavat suorittaa vain valmistaja tai asiakaspalvelu. L Huomioi säilyy:

seuravaa, jotta Lehti-imuri toimintakyky Puhdista kaikki liikkuvat osat säännöllisesti. Poista pöly ja lika rievulla tai pensselillä. Älä puhdista konetta juoksevalla vedellä tai painepesurilla. Älä käytä liuotusainetta muoviosia varten (bensiini, alkoholi ym.), koska muoviosat voivat vaurioitua. Säilytys Vedä virtapistoke irti

Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa. Aseta teräsuojus lankaterän päälle. Huomioi ennen pidempää varastointia seuraavat asiat sahan käyttöiän pidentämiseksi ja helpon käytettävyyden takaamiseksi: − Suorita perusteellinen puhdistus.

Mahdolliset häiriöt Häiriö Mahdollinen syy Korjaus Laite ei toimi. ⇒ ei virtaa ⇒ jatkojohto vaurioitunut ⇒ tarkista virransyöttö, pistorasia, sulake ⇒ tarkista jatkojohto, vaihda vaurioitunut johto välittömästi Imu ei toimi imuteho) kunnolla pätevän sähköasentaja ⇒ Verkkopistoke, moottori tai katkaisia ⇒ anna tarkastaa moottori tai katkaisija, tai rikki korjata ne alkuperäisiä varaosia käyttäen (pienentynyt ⇒ Laite on tukossa tai jumissa ⇒ Tyhjennä keruusäkki ⇒ Keruusäkki on liian täysi ⇒ Säädetty kierrosluku on liian alhainen ⇒ Säädä suurempi kierrosluku (vain lehti-imurilla portaattommalla kierrosluvun säädöllä) ⇒ Liitosjohto liian pitkä tai liian pieni ⇒ Liitosjohto vähintään 1,5 mm², maks. 25 m pitkä. Pidemmällä kaapelilla halkaisija. halkaisija vähintään 2,5 mm². ⇒ Pistorasia liian kaukana pääliitännästä ja liitosjohdolla on liian pieni halkaisija. Takuuehdot

Myönnämme laitteelle 2 vuoden takuun, joka alkaa laitteen kauppiaan varastosta toimituksen jälkeen ja se kattaa materiaali- tai valmistusvirheiden aiheuttamat viat.

Vahingot, jotka johtuvat epäasiallisesta käsittelystä tai siitä, että palautettuja laitteita ei ole pakattu riittävästi tai että käyttöohjetta ei ole noudatettu, eivät kuulu takuuoikeuksien piiriin edes takuuaikanakaan. Virheelliset osat tulee lähettää tehtaallemme postimaksu- tai rahtivapaasti. Valmistajan päätettäväksi jää, toimittaako se ilmaiset varaosat.

Syntyvät takuutyöt suorittaa valmistaja. Vian korjaamiseen saa käyttää toista yritystä vain nimenomaisella luvallamme.

Takuu ei ylety lankakelan normaaliin kulutukseen.

Takuu on voimassa vain, kun käytetään alkuperäisiä varaosia.

Pidätämme oikeuden muutoksiin, jotka palvelevat teknistä edistystä.

Tekniset tiedot Malli Moottorin teho P1

2100 W 2200 W 2300 W 2400 W 2500 W Verkkojännite/ Verkkotaajuus 230 V ~ 50 Hz Kierrosluku n Ilman kierrosluvun säätöä Kierrosluku n Kierrosluvun säädöllä Puhallus-ilmavirta (max. ilmanopeus) Imuteho (max. ilmamäärä) Käsi-käsivarsi värinä (EN 1033/DIN mukaisesti) Keruusäkki (tilavuus) 13000 min-1 6000 – 13000 min-1 270 km/h 840 m³/h avhw = < 2,5 m/s² 35 l / 45 l Paino Melutehotaso LWA (mitattu direktiivin 2000/14/EG) 4,4 kg mitattu melutehotaso 100 dB (A) taattu melutehotaso 101 dB (A) Äänen painetaso LPA direktiivin (mitattu 2000/14/EG) 80 dB (A)

Säätövipu täydellinen kiinnitysosilla
