KÄYTTÖOHJE ASP 14 TS2 ATIKA

Ohje on sailytettä tulevaa käyttoa varten.

Sisälto

Toimituslajuus	76
Käytöohje / laitteen symbolit 76/77
Märäryksenmukainen käytö 77
Jäännösriskit	77
Turvallisuusohjeet	77
Laitekuvaus / varaosat 79
Asennus	80
Pystytys	80
Käytöönotto	80
Työskentely halkaisukoneella 81
Huolto ja hoito 82
Kuljetusohjeet	83
Varastointi	83
Takuu	83
Mahdolliset Häiriöt 84
Teknisitet tiedot 85

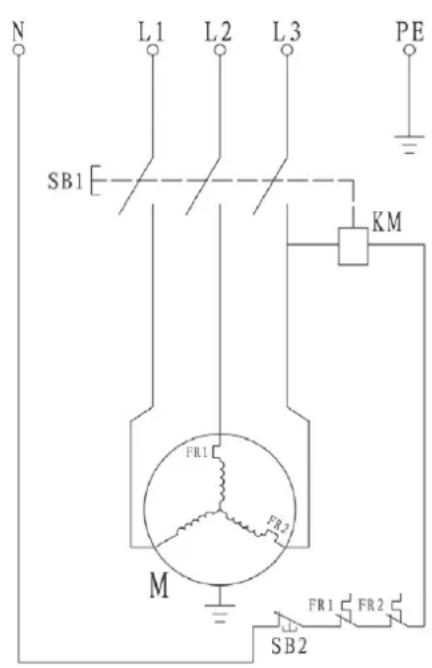

Kytkentäkaavio	85

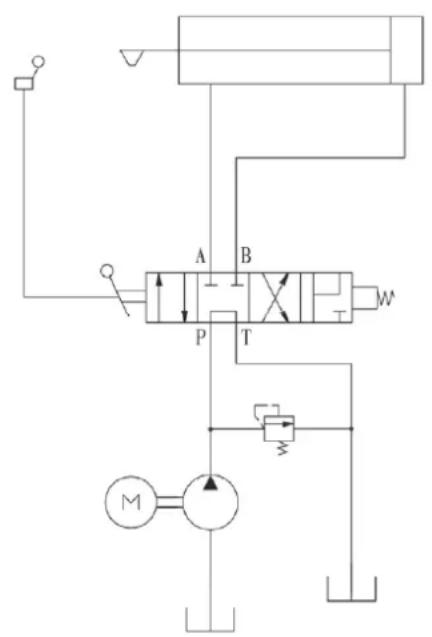

Hydraulikkakaavio	85
EY-Vaatimustenmukaisuusvakuutus	180

Toimituslaajuus

Tarkista pakkausken purkamisen jälkeen laatikon sisällön

taydellisyys

mahd. kuljetusvauriot

1	Esiasennettu laiteyksikkö
2	Suojavarsi
3	Varmistushaka
4	Pölkynnostaja
5	Pyörä
6	Pyörän aktali
7	Kuljetustukipyörä
8	Ruuvipussi
9	Käytöohje
10	Asennus- ja käytölehtinen
11	Takuuselvitys

Esita valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittomasti. Jälkeenpain esitettyjä valituksia ei hyväksytä.

Laitteen symbolit

Lue ja huomioi käytöohje ja turvallisuusohjeet ennen käytöönottoa.

Käytä kuulosuojaimia

Käytä työskentelyssä suojalaseja silmien suojaamiseksi lastuilta ja saleiltä.

Pida tyoskentelyssa turvakenkia jalkojen suojaamiseksi putoavilta tukeilta.

Käytä työskentelyssä suojakäsinietä käsien suojaamiseksi lastuila ja saleiltä.

Ei saa kayttä vesisateessa. Suojaa Kostenudelta..

Sujoja- ja turvalaitteiden poistaminen tai muuttaminen on kielletty.

Vain yhden henkilön käytöä varten!
Asiattomat henkilöt sekä koti- ja muut eläimet on pidettä voitolla vaara-alueelta (vahimmäisetäisyss 5 m).

Leikkuu- ja puristusvaara; alä koskaan koske vaaralliseen alueeseen kun halkaisukiila liikkuu.

Pidä työskentelyalue kunnossa! Epäjärjestys voi johtaa tapaturmiin.

Varo! Liikkuvat koneenosat!

Huomioi aina tukin tyontajan like.

Alä koskaan poista kasin kiilaan jumittunutta polkkyä.

Huomio!

Pysayta moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.

Poista vanha oljy asianmukaisesti (paikallinen jäteölyn keruupiste). Vanhan oljyn valuttaminen maahaan tai sekoittaminen jätteeseen on kielletty.

Poista ilma hydraulikkalaitteesta
enne nennen halkaisukoneen
käytöönottoa. (katso "Käytöönotto")

Huomioi moottorin pyorimis-suunta (katso nuoli moottorissa), sillà toiminta vaarällä pyorimissuunnalla vauroiittaa oljypumpppua. (katso "Käyttoönotto")

Kiinnityspiste

Nostopiste

Tuote vastaa voimassa olevia tuotekohtaisia EU-direktiivejä.

Sähkölaitteita ei saa laittaa kotitalousjatteisiin.

Huolehdi laitteiden, lisalaitteiden ja pakkausten ymparistovystavallisestä kierratyksesta.

Käytettyjä sahkö- ja elektroniikkalaitteita käsittelevan EU-direktiivin 2012/19/EU mukaisesti käytökelvottomat sahkolaitteet on kerättä erikseen ja kieranettä ymparistöystvällisesti.

Katso, Työskently halkaisukoneella

Käyttoohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Kyseisten ohjeiden laiminlyonnista voi seurata loukkaantumisia tai laitteiden vauroitumista.

Tärkeitä ohjeita asianmukaista käytöä varten.
Kyseisten ohjeiden laiminlyonti voi johtaa häririöhin.

Käytäohjeita. Kyseiset ohejt auttavat käytämään kaikkia toimintoja tehokkaasti.

Asennus, käytö ja huoIto. Ohjeissa selvitetäan tarkasti, mitä pitäa tehdä.

Tärkeitä ohjeita ympäristovastuullista käyttoa varten. Kyseisten ohjeiden laiminlyonti voi johtaa ympäriston saastumiseen.

Katso mukana olevasta asennus- ja käytölehtisestä tekstissä mainitut kuvat.

Maarayksenmukainen kaytto

• Polttopuun halkaisukone soveltuu vain puun halkaisemiseen.
• Polttopuun halkaisukone soveltuu vain yksityiskayttoen pihalla ja puutarhassa.
  Vain suoraksi katkaistu puu sopi tyostettavaksi halkaisukoneella.
• Metalliosat (naulat, langat ym.) on ehdottomasti poistettava halkaistavasta puusta.
• Maarayksenmukaiseen kayttoon kuuluu myos valmistajan märäamien kaytto-, huolto- ja kunnossapitoehtojen noudattaminen sekä kayttoohjeeseen kuulvien turvallisuusohjeden noudattaminen.
• On noudetettava voimassa olevia asiaankuuluvia tapaturmanestohjeita, sekä muita yleisesti hyväksyttyjä työterveyslaäketietellisiä ja turvaallisuusteknisä ohjeita.
  Kaikki muu kaytto, joka poikkeaa naista ei ole märäysten mukaista kayttoa. Valmistaja ei vastaa mistaan naista syistä

aiheutuneista vahingoista - käytäja vastaa niistä kokonaan itse.

• Polttopuun halkaisukoneeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.
• Laitetta saa varustaa, käytää ja huoltaa vain sellaiset henkilöt, jotka tuntevat laitteen ja ovat tietoisia vaaroista. Kunnossapitotoiä saa suorittaa vain meidan tai meidan ilmoittaman asiakaspalvelun kautta.

JäannösriskitJäannösriskit

Myos märäyksenmukaisella käytöllä voi asiaankuuluvien turvallisuusmaärysten noudattamisesta huolimatta olla viela jaannösriskejä johtuen käytöttarkoituksen märäämästä rakenteesta.

Jännösriskejä voidaan minimoida kun noudatetaan kohtien "Turvallisuusohjeet" ja "Märäryksenmukainen käytto" ohjeita, sekä käyttoöhjeen ohjeita yhteensä.

Huomioonottaminen ja varovaisuus vahentavat henkilöiden loukkaantumisriskiä ja tavaroiden vauroitumisriskiä.

• Sinkoavat puukappaleet aiheuttavat loukkaantumisvaaran.
• Putoavat puukappaleet voivat loukata jalkoja.
• Jumittuneiden puukappaleiden irrotus voi loukata sormia.
• Turvallisuostoimenpiteiden sivuuttaminen voi johtaa kayttajän loukkaantumiseen tai omaisuuden vauroitumiseen.
• Halkaisuterä voi aiheuttaa kaden tai sormien loukkaantumisen, jos kaytö on huolimatonta tai turvallisuusmaärayksiä ei noudateta.
• Jannitettä johtaviin osiin koskeminen rakenteen sahköisten osien ollessa auki.
• Kuulohairiot pitkaaikaisessa tyoskentelyssa ilman kuulonsuojaa.
• Ulosvaluva hydraulikkaneste muodostaa tulipalo- jaliukastumisvaaran.
• Terveydelle Haitallisten polyjen päästö käytettaessä ilman poisimua.

Varotoimista huolimatta on olemassa lisaksi epailmeisten jäannöriskien vaara.

Turvallisuusohjeet

Lue ja huomioi ennen tämän tuotteen käytöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamäräykset tai kulloisenkin maan voimassaolevat turvallisuusmaäräykset, voidaksesi suojella itseasi ja muita mahdollisila vammolita.

Anna turvallisuusohjeet kaikkien laitetta käytävien luettavaksi.
Sailytā nāmā turvallisuusheet hyvin.
- Polttopuun halkaisukoneella tyoskenteleväa henkilöllä täytyy olla käytöa vastaava koulutus ja hänen täytyy olla perehtynyt halkaisukoneen käytöön ja tuntea turvallisuusohjeet.
- Tutustu laitteeseen käytöohjeen avulla ennen käytöä.

FIN

• Alä käytä laitetta muihin kuin vain sille märättyihin tarkoituksiin (katso kohdat käytötarkoitus ja „Työskentely polttopuun halkaisukoneella").
• Ole tarkkaavainen. Varo mitä teet. Aloita työn suoritus järkevasti. Älä kaytä laitetta vasyneenä tai huumeiden, alkoholin tai läkkkeiden vaikutuksen alaisena. Hetkellinen tarkkaamattomuus laitteen kaytössä voi johtaavakaviin loukkaantumisiin.
• Lapsed ja alle 18-vuotiaat nuoret sekä henkilöt, jotka eivät tunne ohjeita, eivät saa käyttaa laitetta.
• Ei saa koskaan työskennellä, jos henkilöitä, erityisesti lapset, tai kotieläimet ovat laheisyydessä.
• Alä anna muiden henkilöiden, erityisesti lasten, koskettaa työkalua tai moottoria.

Henkilkohtaiset suojavarusteet

• Alä koskaan työskentele ilman sopivia suojavarusteita:

• alä käytä valjiä vaatteita tai koruja, ne voivat tartua likkuviin osin

• sido pitkät hiukset hiusverkolla
• käytä silmien- ja uulonsuojaa.
• tukevia jalkineita, joissa on suojaava kärki (turvakengät)
• pitkät nousut
  tyokasineita
  -ensiapuvalineet
  -mahd.matkapuhelin

Turvaohjeet - ennen toiden aloittamista

Suorita ennen käyttoönnottoa ja sännöllisesti työskentelyn aikana seuraavat tarkistukset. Huomioi vastaavat kohdat alkuperäissä käyttoohjeessa:

• Varmistu,etta laite on asennettu taydellisesti ja märäysten mukaisesti.

• Onko laite hyvässä ja turvallissessa kunnossa?

• Ovatko kahvat puhtaat ja kuivat?

• Varmista ennen työn aloittamista, etta: - työvalueella ei oleskele muita henkiloöitä, lapsia tai eläimiä - taaksepain voidaan liikkua esteettomästi - voit seisoa alustalla tukevasti.

• Onko työvalue tarkistettu kompastusvaaran kannalta? Pidä työskentelyalue kunnossa! Epäjärestys voi johtaa tapaturmiin - Kompastusvaara!

• Huomio ympäristön vaikutukset:

• Alä työskentele huonoissa valo-olosuheissa (esim. sumussa, sateessa, lumipyryssä tai hamärässa).

• Alä työskentele huonoissa sääolosuheissa (esim. sateessa, ukkosilmassa, lumipyryssä).

• Alä käytä laitetta palavien nesteiden tai kaasujen laheisyydessä.

• Käytäja on vastuussa tapaturmista tai vaaroista, jotka kohdistuvat muihin henkilöihin tai heidān omaisuuteen.

• Huolehdi tukevasta asennosta ja pidä itsesi koko ajan tasapainossa.
• Älma muuta laitetta tai laitteen osia.

Turvallisuusohjeet - Kaytto

• Seiso työskentelyn aikana työntäjan takana käytökahvan alueella.
• Älä koskaan seiso koneen pääällä.
• Taukojen ajaksi laite on sammutettava, jotta se ei aiheuta vaaraa muille. Varmista laite asiattomalta kaytolta.

Polttopuun halkaisukoneen turvallisusuusohjeita

• Balkaisukonetta saa käyttaa vain yksittäinen henkilo.

• Alä koskaan halkaise tutkeja, joiden sisällä on nauloja, rautalankaa tai muita esineita.

• Jo halkaistu puu ja puulastut muodostavat vaarallisen työalueen. Vaarana on kompastuminen, liukastuminen tai kaatuminen. Pidä työskestelyalue raivattuna!
• Alä koskaan aseta kāsiä koneen liikkuville osille, kun kone on käynissä.
• Halkaise vain puuta, jonka pituus on korkeintaan sallittu enimmäispituus.

Turvaohjeet - työskentelyn aikana

• Ää koskaan työskentele yksin. Pidä koko ajan huuto- ja näköetäisyss muihin henkilöihin, jotta hatatapauksessa sinua voidaan auttaa valittomästi.
• Sammuta moottori vaaran uhatessa tai hatatapauksessa.
• Alä koskaan anna laite käydä ilman valvontaa.
• Lopeta työskently heti jos ilmenee fyssisia haittoja (esim. paënsärkyä, huimauista, pahoinvointia yms.) - Täloin on suuri tapaturmavaara!
• Alä ylikuormita konetta! Työ sujuu paremmin ja turvallisemmin annetulla tehoalueella.
• Pida taukoja tyoskentelyn aikana, jotta moottori voi jäahtya.

Menettelytapa hatatilanteessa

• Aloita vammasta riippuen sopivat ensiaputoimenpiteet ja pyydahmcdollisimman nopeasti patevan laakarin apua.
• Estä, että loukkaantunelle aiheutuu lisää vahinkoja ja pidä hänet rauhallisena.

Yleiset turvallisuusohjeet

• Käytä laite, lisāvarusteita, vaihtotyökaluja ym. näiden ohjeiden mukaisesti. Huomioi käytössa työolosuhteet ja suoritettava työ. Laitteen käytto muuhun kuin silletarkoitettuun tehtävään voj johtaa vaarallisiin tilanteiseen.
• Älä ruiskuta laitetta vedellä. (vaara sahkövirrasta).
• Alä jätä konetta sateeseen tai työskentele sateessa.
• Hoida laitetta huolella:

Noudata huolto-ohjeita.

• Pida kädensijat puhtaana pihkasta, öljystä ja rasvasta.

• Tarkista kone mahdollisten vaurioiden kannalta:

• Ennen laitteen käytöä tāytyu suojavarusteet tarkastaa, etta ne toimiv maitteettomasti ja mārāyksenmukaisesti. Käytä laitetta ainoastaan tāydellisella ja oikein asennetulla suojavarustuksella ja ala muuta koneessa mitään, mikä voisi vähentä turvallisuutta.

Tarkista, etta liikkuvat osat toimivat moitteetomasti ja eivat jumita tai ole vaurioituneita. Kaikkien osien on oltava oikein asennetuina ja taytettav kaikki edellytykset, jotta toiminta olisi moitteetonta.
Vaurioituneet suojavarusteet ja osat taytyy korjauttaa tai vaihdattaa asianmukaisesti hyvaksytll ammattikorjaamolla, jollei kayttoohjeessa ole toisin mainittu.
Vaurioituneet tai epaselvat turvallisuustarrat tulee vaihtaa.

• Alā jatā tyōkaluja koneeseen!
  Tarkista ennen käynnistämista, etta kaikki tyokalut on poistetu.
• Säilytä käytämmöiä laitteita kuivassa, lukitussa paikassa.lasten ulottumattomissa.
• Sammuta kone ja vedä verkkopistoke pistorasiasta:

korjaustoiden ajaksi
- huolto- ja puhdistustöiden ajaksi
- hairiöiden poistamisen ajaksi
- kun tarkistetaan liitantajohtoa, onko johto kiertynyt tai vauroitunut
Kuljetus ja varastointi
- laitteelta poistuttaessa (myös lyhytaikaisesti)

Alia tee muita korjauksia kuin luvussa "Huolto" on kuvailtu, tai ota suoraan yhteys valmistajaan tai asiakspalveluun.

Koneen muiden osien korjaukset tulee suorittaa valmistajan tai valmistajan asiakspalvelupisteen toimesta.

Käytä ainoastaan alkuperäisvaraosia. Muiden varaosien ja varusteiden käytto voi aiheuttaa käytäjälle tapaturmia. Valmistaja ei vastaa muiden osien käytösta johtuvista vahingoista..

Sahkoturvallisuus

• Liitantajohdon toteutus IEC 60245 (H 07 RN-F) mukaisesti, johdon ydinpoikkileikkaus vahintaan
  5× 1,5mm^2 , kun johtopituus on enintaan 10m
• Älä koskaan käytä yli 10 m pitkiä liitäntäjohta. Pitkät liitäntäjohdot muodostavat jannitehävion. Moottori ei saavuta ena aksimaalista tehoaan, koneen toiminta heikenty.
• Liitantajohdon pistokkeiden ja kytkentalaatikoiden tulee olla kumista, pehmeastā PVC:sta tai muusta termoplastisesta materialista, jonka mekaaninen lujuus on sama tai niiden taytyoolla paallystety vastaavalla materiaalillla.
• Liitantajohdon pistokteen taytyy olla roiskevesisuojattu.
• Liitantajohdon asettelussa tulee varmistaa, ettei johto joudur puristukseen, taitu eikä liitantapistoke kastu.
• Jos kaytāt johtokelaa, kelaa johto kokonaan kelasta.
• Käytä johtoa vain tarkoituksenmukaisiin toihin. Suojaa johto kuumuudelta, öjyltä ja teraviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.
• Tarkista liitosjohdot sännöllisesti ja vaihda vioittuneet.
• Älä kaytä vauroituneita liitantäjohtoja.
• Käytä ulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä jatkojohtoja.
• Alä kaytä valiaikaisia sahkölitantöja.
• Äla yltä ikinä suojavarusteita tai ota niitta pois käytösta.

Sähköliitä tai korjaukset koneen sähköosien parissa tulee suorittaa luvanvaraisen sähköammattilaisen tai meinän asiakspalvelupisteen toimesta. Noudata paikallisia maäräyksiä, erityisesti suojaustoimenpiteita koskevia.

12 Laitteen kuvaus / Varaosat

Ota kasiin liitteena oleva asennus- ja kayttolehti.

Asono	Tilausnro	Nimitys
1	×	Esiasennettu laite
2	×	Suojavarsi
3	×	Varmistushaka
4	×	Pölkynnostaja
5	359827	Pyörä
6	×	Pyörän aktali
7	×	Kuljetustukipyörä
8	×	Ruuvipussi
9	×	Käytöohje
10	×	Asennus- ja käytölehtinen
11	×	Takuuselvitys
12	×	Vasen käytökahva
13	×	Oikea käytökahva
14	×	Kiinnityskouku
15	×	Pohjalevy
16	×	Kädensija
17	359865	Halkaisuterä (ASP 10 / 12 TS-2)
	359885	Halkaisuterä (ASP 14 TS-2)
18	×	Halkaisupylväss
19	×	Korkeudensäädön kiinnitysruuvi
20	359872 Päälle-/pois-kytkin (ASP 10 / 12 TS-2)
	359883 Päälle-/pois-kytkin (ASP 14 TS-2)
21	359871	Motor (ASP 10 / 12 TS-2)
	359882	Motor (ASP 14 TS-2)
22	359867	Öljysällönn korkki 13
22A		Öljyn mittatikulla 22
23	×	Öljtyiviste (ilman kuvia)
24	359863 Sylinteri (ASP 10 TS-2)
	359878 Sylinteri (ASP 12 TS-2)
	359880 Sylinteri (ASP 14 TS-2)
25	×	Palautusvipu
26	×	Kuljetusaisa
27	×	Varmistusetjü
28	359868	Palautusjousi
29	359869	Öljynpoistoruuvi
30	359873 Hydrauikkaventtiili (ilman kuvia.)
31	400142 Hydrauikkäoljy (1 litra)
32	359807	Turvallisuustarra

Asennus

Liitä polttopuun halkaisukone sahköverkloon vasta kun se on koottu taydellisesti!

Asenna pyorā, suojavarsi, varmistuskoukku, polkynnostin ja kuljetustukipyorā asennus- ja käytöohjeen kuvien 2-9 mukaisesti.

Varmista asennuksen jälkeen, etta kaikki ruuvit on kiristetty kunnolla.

Pystytys

Alä käytä konetta maakaasun, bensiin tai muiden helposti palavien materiaalien laheisyydessä.

Kone tayty asentaa tukevalle ja tasaiselle pinnalle (esim. betonilattia).Vakavuuden varmistamiseksi on tarpeellista ruuvata kone kahdella tapeilla ja kahdella ruuveilla (vahintaan M12 x 160) lattiaan kiinni.

Käytöönotto

• Varmistu, etta laite on asennettu taydellisesti ja märäysten mukaisesti.

• Tarkista ennen jokaista käytöä:

• johdot rikkäisten kohtien varalta (repeämät, villot ym.)

älä kaytä rikkinaisä johtoja

• laitteen mahdolliset vauriot

(katso kohtaa "Turvallisuusohjeet")

• ovatko ruuvit hyvin kiinnitettyinä
• hydraulikka vuotojen varalta
  Hydraulikkaletkut ja letkun liitoksia
• ois pälä kytkeminen
• oljytaso

llmanpoisto

1. Poista ilma hydraulikkalaitteesta ennen halkaisukoneen, Sönottoa.

Löysää olysäillön korkia (20) mutama kierros, jotta ilma paasee olysäillösta.
Jatā korkki auki käynnin aikana.
Ennen kuin poltupun halkaisukonetta likutetaan, oljysailion korkki on jalleen suljettava, koska muuten oljy valuu ulos.

Sisään suljettu ilma vaurioittaa tiivisteita ja aiheuttaa polttopuunhalkaisukoneelle pysyvää vauriota, jos ilma ei poisteta hydraulikkalaitteesta.

Verkkolitanta

• Vertaa laitetyppikilvessä annettua jannitetta verkkojännitteseen ja liitta laite vastaavaan ja märäyksenmukaiseen pistokkeeseen.
  Käytä jatkojohtoa, Jonka poikkileikkaus on riittä.
• Liitä kone 30 mA Fi-suojakytkimen kautta (vikvirtasuojaktykin).

Sulake: 16 A hidas

Pällekytkeminen

Paina vihreä painiketta.

Päaltäkytkeminen

Paina punaista painiketta.

Tarkista ennen jokaista käytöä poiskytkennän hanta (pälle-/poiskytkennä).

Alä käytä laitetta, Jonka kytkintä ei voida kytkeä pälte tai pois paälta. Vaurioitunut kykin on heti korjattava tai vaihettava asiakspalvelun toimesta.

Jällenkäynnistymissuoja virtakatkossa (nollajännitelaukaisin)

① Laite kytkeytyy automaattisesti pois pälta, kun esiintyy virtakatko, pistoke vedetaan tahattomasti irti, sulake on vialinen yms. Uudelleen kaynnistamista varten paina jalleen paalle-/poiskytkimessä olevaa vihreaa painiketta.

Polttopuun halkaisukone, 400 V 3~

Huomioi moottorin pyörimissuunta

(katso nuoli moottorissa), sillä toiminta vaärällä pyörimiissuunnalla vaurioittaa oljypumppuia.

Tarkista pyörimissuunta:

Kytke moottori pälle.

Paina molempia käytökahvoja, jolloin halkaisuterä liikkuu alas.
Jos halkaisuterä on jo alimmassa kohdassa: käytä palautusvipua, jolloin halkaisuterä siirtyy ylos.
Jos halkaisuterä ei liiku, sammuta moottori ja muutay pyörimissuuntaa.

15 Pyörimissunnta voidaan muuttaa työntämällä ruuvitalta pistokkeen kaulukssessa olevaan rakoon ja kaantämällä oikealle tai vasemmalle painamalla samalla kevyesti.

Hydraulikka

Tarkista hydraulikkajohdot ja -letkut ennen jokaista käyttoä.

• Ää koskaan käytä konetta, jos hydraulikkaöljy voi muodostaa vaaratilanteen.
• Varmista, etta kone ja työvalue on puhdas ja ilman öljytahroja. Liukastumis- ja palovaara!
  Tarkista saannollisesti, etta sailiossa on riittavasti hydraulikkaoljya (katso "Huolto ja hoito")

Työskently halkaisukoneella

Mita voidaan halkaista?

Halkaistavien tukkien koko

Pun pituus vahintaan 560 - korkeintaan 1040 mm
Pun lapimitta vahintaan 100 - korkeintaan 300 mm

Puun lapimitta on suositeltu ohjearvo, koska: -ohutta puuta voi olla vaikea halkaista, jos siinä on oksareikiä tai sen syyt ovat lian kovat.

Ala halkaise tuoreita tutkeja. Kuivat, varastoidut tukit halkeavat paljon helppommin, eivatkajumitu niin usein kiinni kuten tuore (märka) puu.

Kovilla puilla on taipumus pirstoutua: Ole erityisen varovainen!

On otettava huomioon, etta oksainen puu voi halkaista. Alä kaytä missän tapauksessa puu, josta ei otettu oksat pois.

Erityisiä huomautuksia halkaisemista varten:

Valmistelut:

Valmistele halkaistava puu sopivan mittaiseksi ja huomioi, etta puu on katkaistu suoraan. Vinosti leikattu puu voi liukua pois, jos se halkaistaan.

Aseta puu halkaisukoneeseen siten, etta se ei aiheuta vaaraa itsellesi (kompastusvaara).

1 kista ennen halkaisemista, etta halkaisupylvas on rasvattu riittavasti, jotta se voi kulkea vaivatta sisaan ja ulos.

Käytto

Käytö molemmink kasin

Puun halkaisija on tarkoitetu vain yhden henkilön käytöön. Puun halkaisija ei saa koskaan käyttaa kaksi tai useita heniklöita.

Ala koskaan lukitse kayttokahvoja.

1. Paina vihrea kännistyspainiketta. Odota muutama sekunti, jotta moottori saavuttaa lopullisen kierroslukuna ja hydraulikkapumpun paine kehitty.

① Huomioi moottorin pyorimissunta kolmivaihevirtamoottorilla varustetulla polttopuun halkaisukoneella (400 V 3\~), sillà toiminta vaarallä pyorimissuunnalla vaurioittaa oljypumppua.

① Kun lampötila on alle -5^ C, annahalkaisukoneen käydä tyhjäkäynnillā vähintään 15 min., jotta oljy voi lammetä.
16 Paina vasenta kayttokahvaa (12) alas, kunnes kiinnitskoukku (14) pitaa puupolkyn paikallaan.

Säadä kiinnitsykoukku polkyn korkeuden mukaan. Avaa siipiruuvia (A) ja sovita kiinnitsykoukku.

1. Pidä vasen käytökahva (12) painettuna ja paina oikeaa käytökahvaa (13) puolivaliin asti, jotta polkky halkaistaan aluksi hitaasti.
2. Paina oikea käytökahva kokonaan alas, jotta polkky halkaistaan loppuun asti.

Halkaisu

16kean kayttokahvan

(13) avulla voidaan mukauttaa halkaisuvoima puutypin mukaan:

Enimmäishalkaisuvoima pienellanopeudella erittain kovien tai pitkään varastroitujen puupölkyjen halkaisemiseen tai

halkaisun alussa kayttokahvan keskiasento.

Suuri halkaisunopeus ja pieni halkaisuvoima tavallisten puupölkyjen halkaisemiseen tai halkaisun lopussa

kayttokahvan ala-asento.

Palautus

Paina palautusvipua (25) alaspain, s halkaisuterä (17) on jalleen ylimmässä fossa.

Varmista ennen jokaista käytöää. etta käytökahvat toimivat asianmukaisesti.

Iskunpituudensaat

Lyhyempien puukappaleiden kohdalla suorituskyka voidaan nostalgia lyhentamalla halkaisuteran paluumatkaa.

1. Aseta polkky pohjalevyn paalle ja molempia käytökehvoja painamalla siirra halkaisuteräa noin 2 cm:n paahän polkystä.
2. Päästä irti käytökahvoista, jotta halkaisuterä pysähtyy tähän asentoon ja sammuta laite.
3. Vedā verkkopistoke
4. Lyhennä paluumatka sivussa sijaitsevalla tangolla kiinnittämällä kirstyssruuvi tarvittavaan korkeuteen.

Pölkynnostaja

Suurten ja painavien puukappaleiden kohdalla voidaan kayttä polkynnostajaa, jolla polkky saadaan nostettua pystyn.

1. 20 Irrota varmistushaka (3) polkynnostajasta (4).
2. Anna halkaisuterän laskeutua kunnes polkynnostaja on lattialla.
3. Aseta puupolkky polkynnostajan paallee ja annahalkaisuteran siirtyatakaisin ylos.
4. Nyt voit asettaa puupolkyn pohjalevylle.

Puun halkaiseminen:

1. Aseta halkiastava polkky pystysuoraan pohjanlevyn paallee.

Huomioi, etta polkky pysyy suorassa ja itsestaan pohjalevyn paallä. Alä koskaan halkaise polkyn, jos se on vaakasuorassa tai poikittain.
Käsittele halkaistava tavara ainoastaan syyn suuntaisesti. Halkaisutavaran halkaisu poikkisyn voi johtaa koneen vauroitumiseen

16 Varmista, etta kiinnityskouku (14) on saadetty polkyn korkeudemukaisesti.

1. Aseta varmistuskoukku polkynnostajaan.

Poista

halkaistu

puu

valittomastä

työskentelynmpäristösta. Sitä kautta estetään tyotapaturmat.

• Alä koskaan halkaise kahta polkkyä samalla tyokerralla.
• Alä koskaan lisää tai vaihda puuta työvaiheen aikana.

① Alä koskaan pakota tukin halkaisemista yllapitamallä tyontöa usean sekunnin ajan. Tämä voi johtaa koneen vaurioitumisen.

Aseta polkky uudestaan poydan paalle ja toista halkaisutapahtuma tai laita polkky sivuun.

Kuinka irrotetaan jumittunut tutki?

Vaarana on, etta oksallinen polkky jumittuu halkaisuvaieessa.

1. Sammuta laite ja vegä verkkopistoke pistorasiasta.
2. Älä koskaan poista käsin kiilaan jumittunutta polkkyä.
3. Liikuta jumittunutta polkkya varovaisesti rautakangella edestakaisin, jotta polkky irtoaa. Alä vaurioita halkaisupylvastä!
   Aä koskaan irrotukssaa hakkaa kiinnitettyä pölkyä.
   Aä koskaan irrota jumittunutta polkkyä sahaamalla.
   Aä pyyda toista henkiloä avuksi.

Työn lopettamisen jälkeen:

Siirra halkaisuterä ylimmäiseen asentoon (sisäntyönnetty til).
Sammuta laitteen moottori.
Huomioiuhoulto-jahoito-ohjeet.

Huolto ja hoito

Ennen jokaista huolto- ja puhistustyö

• Sammuta laite
• vedä verkkopistoke

Tässä luvussa kuvattuja huolto- ja puhdistustöitä laajempia toitä saa suorittaa vain asiakspalvelu.

Huolto- ja puhdistustoytä varten poistetut turvavarusteet tayty asentaa ehdottomasti asianmukaisesti takaisin.

Käytä vain alkuperäisvaraosia. Muiden osien käytösta voi seurata odottamattomia vahinkoja ja vammoja.

Varmista huollon tai korjauksen jälkeen, ettei työkaluja tai ruuviväntimiä jaanyt laitteeseen.

Käytä välttämiseksi.

suojakaseinita

kaisien

kkaantumisen

Huomioi seuraavat kohdat, jotta halkaisukoneen toimintakyky sailyisi:

• Puhdista kone perusteellisesti työn paattymisen jälkeen.

• Poista pihkajäannokset.
  Tarkista oljytaso tai vaihda oljy.

• Tarkista laite selvien puutteiden kannalta kuten

• Iöysät kiinntykset,

• Kuluneet tai vaurioituneet rakenneosat.

• oikein asennetut ja ehja suojukset ja turvavarusteet.

• Tarkista saannollisesti hydraulikkaletkujen ja letkuliitokset tiviys ja kunto.
  14 Rasvaa halkaisupylvas (18) saannollisesti tai kasitte se ymparistoystavallisellruiskutusoljylla.

Halkaisukiilan teroitus

Kun konetta on kaytety pitkään tai halkaisuteho on vahentynyt, teroita halkaisukiila hienolla viillalla (purseen poisto).

Miten tarkistetaan oljytaso?

1. Halkaisupylvän on olta vssäntynonnett.
2. Kierra oljyn mittatikku ulos.
3. Puhdista oljyn mittatikku ja oljtyiviste.
4. Kierrä öljyn mittatikku takaisin aukkon ja kirstä se kiinni.
5. Kierra oljyn mittatiku jalleen ulos.

Öffson taytylla MIN ja MAX valissä.

Jos oljytaso on liitan matala (MIN tai vahemman), lisa a samanarvoista oljya.

1. Tarkista öljtyiiviste. Jos tiiviste on vauroitunut, se on vaihettava.
2. Kierrä mittatikku takaisin aukkoon ja kirista se kiinni.

Löysää mittatikkua muutama kierros, jotta ilma päasee oljysäiliösta.

Milloin olj vaihetaan?

Ensimmäinen öljynvaihto 50 käytötuntien jälkeen, sitten 500 käytötuntien valein.

Työhön tarvitaan kaksi henkilöä.

Vaihto:

1. Halkaisupylvaan on oltava sisäntynonnetty.
2. Kierra oljyn mittatiku ulos.
3. Aseta halkaisukoneen alle astia, johon mahtuu vahintaan 7,5 litraa oljya.
4. 21 Ruuvaa tyhjennystulppa (21) irti, jotta oljy voi valuu ulos.

Kaikki oljy ei valu ulos, vaan oljynkiertoon jaa viel pieni märä.

1. Aseta tiiviste ja tyhjennystulppa takaisin.
2. Kaada uusi hydraulikkaoljy (Katso määr kohdasta „Tekniset tiedot") puhtaan suppilon avulla saillioön.

Tayta oljya hitaasti eikkerralla kaikkia. Tarkista valillä oljytaso.
Aä missän tapauksessa tayta liikaa oljya.

1. Puhdista öljyn mittatiku ja öljtyiviste.
2. Tarkista öljtiiviste. Jos tiiviste on vauroitunut, se on vaihettava.
3. Kierrä mittatikku takaisin aukkoon ja kirista se kiinni.

Löysää mittatikkua mutama kierros, jotta ilma päsee oljysäiliostä.

1. Oljynvaihdon jalkeen aja halkaisupylvas mutaman kerran ilman kuormaa sisaan ja ulos.

Poista vanha oljy asianmukaisesti (paikallinen

jäteöljyn keruupiste). Vanhan öljyn valuttaminen maahaan tai sekoittaminen jätteseen on kielletty.

Hydraulikkaoljy

Halkaisukoneelle suosittelemme seuraavia hydraulikkaoljya:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 tilaus-nro. 400142 (1 litra)
Mobil DTE 11
tai vastaava

Alä kaytä muita oljtyyppejä. Muiden oljtyppien kayttö vaikuttaa halkaisukoneen toimintaan.

Kuljetusohjeet

Aina ennen kuljetusta

Halkaisuteran siirto ylos

• Sammuta laite
• Oljytankin suljin suljetaan
  Vedā verkkopistoke

• Poista puukappaleet

• Irrota varmistussokka (E) ja kiinnitta kuljetustukipyorä (7) C-asentoon kuljettamista varten.

Asento D on vain varastointia varten

10 Tarvittaessa kännä kuljetusaisa (26) alaspain.
10 Tartu kahvaan (16) ja kallista polttopuun halkaisukonetta varovasti itseasi pain.
Nyt voit helposti kuljettaa polttopuun halkaisukonetta.

1. jetus esim. perakarryssa: Varmista polttopuun halkaisukone vastaavista kohdista (b) kiinnityshihnoilla.
   Kuljetus nostrilla: Kiinnitä köysi vastaavaan nostokohtaan (a).

i Alkaan nosta laitetta sen kuljetuskahvoista (16).
Ennen jokaista kuljetusta varmista laite kaatumista ja liukumista vastaan.

Varastointi

Ennen jokaista varastointia:

Halkaisuterän siirto ylos
Sammuta laite
- Oliytankin suljin suljetaan
Vedaverkkopistoke

Varastoi käytämätömät laitteet kuivassa, suljetussa tilassa, joka on suojattu pakkaselta sekälasten ja asiattomien henkilöiden ulottamattomissa.

Huomioi ennen pitempaā varastointia seuraavat kohdat, jotta laitteen kestoikā pitenee ja likkuvuus sailyy:

Suorita perusteellinen puhistus.
tarkista, onko laitteessa vialiset tai kuluneet osat.

Takuu

Huomioi mukana oleva takuselvitys.

Mahdolliset häiriöt

Ennen jokaista hairionpoistoa

Sammuta laite
Vedä verkkopistoke

Ongelma	Mahdollinen	syy	Korjaus
Tukki ei halkea (lian pieni halkaisuteho)	→ Tukki on asetettu väärin. → Tukki yllittä sallitut mitat tai puu on lian kova koneen teholle. → Halkaisukiila ei halkaise. → öljyvuoto → Hydrauliikkapaine lian alhainen. → Väärä liitäntäjohto (yli 10 m pitkä tai liian pieni johdinhalkaisija.	→ Aseta tukki uudelleen. → Katkaise tukki sallittuihin mittiohin. → Teroita halkaisukiila, tarkista purse ja lovet. → Aseta pahvinpala halkaisukoneen alle vuodon löytämiseksi. Ongelman poistamiseksi ota yhteys valmistajaan. → Tarkista öljytaso, lisää tarvittaessa öljä. Ongelmaa ei voi poistaa, ota yhteys valmistajaan. → Käytä sopivaa liitäntäjohtoa.
Halkaisuterä liikkuu horjuen tai voimakkaasti ∀rister.	→ Ilmaa piirissä. → Halkaisupylväs ei ole tarpeksi rasvattu tai öljtyt.	→ Avaa öljysäiliön korkki. → Tarkista öljytaso, lisää tarvittaessa öljä. → Rasvaa halkaisupylväs tai öljä se ympäristöystävällisellä suihkutusölylä. Ongelmaa ei voi poistaa, ota yhteys valmistajaan.
Halkaisuterä ei liiku.	→ Hydrauliikkapumppu viallinen.	→ Ongelman poistamiseksi ota yhteys valmistajaan.
Moottori käynnistyy, mutta halkaisuterä ei liiku.	→ Moottori pyöriä väärään suuntaan	→ Tarkista moottorin pyörimissunta. Vaihtovirta: vaihda pyörimissunta
Moottori ei käynnisty.	→ Ei verkkojännitettä. → Kolmivaihemoottorin 2-vaïheinen känty. → Liitäntäjohto viallinen. → Sähkömoottori viallinen.	→ Tarkasta sulake. → Vaihda johto tai anna tarkastettavaksi (sähköasentaja). → Vaihda johto tai anna tarkastettavaksi (sähköasentaja). → Ongelman poistamiseksi ota yhteys valmistajaan.

Jos ilmenee muita hairiöitä tai kysmyksiä, ota yhteys paikalliseen myjään.

Tekniset tiedot

Typpi/Malli ASP 10 TS-2 ASP 12 TS-2 ASP 14 TS-2

Valmistusvuosi katso viimeinen sivu
Halkaisuvoima 100 kN (10 t) 120 kN (12 t) 140 kN (14 t)
Järestelmäpaine 25,5 Mpa (255 bar) 24,0 Mpa (240 bar) 24,6 Mpa (246 bar)
Syöttönopeus 1	ca. 0,05 m/sek. (4,9 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)
Syöttönopeus 2	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,22 m/sek. (21,8 cm/sek)
Palautusnopeus	ca. 0,06 m/sek. (6,1 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)
Puun pituus		560 - 1040 mm
Puun lapimittta		100 - 300 mm
Halkaisuliike		850 mm
Hydraulikkaöjy (maks.)		7,0 litraa	7,5 litraa
Hydraulikkaöjy (Vaihto)		N. 4,5 litraa	N. 5,0 litraa
Sähkömoottorin teho	P1= 3300 W S6 40 %		P1= 3500 W S6 40 %
Liitäntä / Verkkotaajuus / oikosulkuvirta		400 V 3~ / 50 Hz
		1 kA
Äänen painetaso LPA	≤ 80,0 dB (A)
Mitat	pituus 1440 x leveys 1330 x korkeus 2280 mm		pituus 1440 x leveys 1350 x korkeus 2280 mm
Paino	172,5 kg	178,4 kg	184,9 kg

Kytkentäkaavio

Hydraulikkakaavio

EY-vaatimustemmukaisuusvakuutus

vastaa EY-direktiiviä: 2006/42 EG

ilmoittaa taten yksinomaisella vastuulla, etta tuote

Brennholzspalter (Politopuun halkaisukone) ASP 10 TS-2, ASP 12 TS-2, ASP 14 TS-2

on yhdenmukainen ylaiminitujen EY-direktiivien märäysten kanssa sekä seuraavien direktivien märäysten kanssa: 2014/30/EU, 2011/65/EU
