NÁVOD K OBSLUZE ASP 14 TS2 ATIKA

Origináni námod k použiti

Original brugsanvisning

Manual original

Alkuperäiset ohjeet

Originány námod na použitie

Navodilo za uporabo

D

Seite 2

GB

Page 13

F

Page 23

BG

Ctp. 34

CZ

Str 45

DK

Side 55

E

Pagina 65

FIN

Side 76

H

oldal 86

HR

Strana 96

1

Pagina 106

NL

Blz.117

PL

Stronie 127

RO

Pagina 138

S

Sidan 149

SK

Strana 159

SLO

Stran 169

Návod uschovejte pro pripadné dalsí použiti.

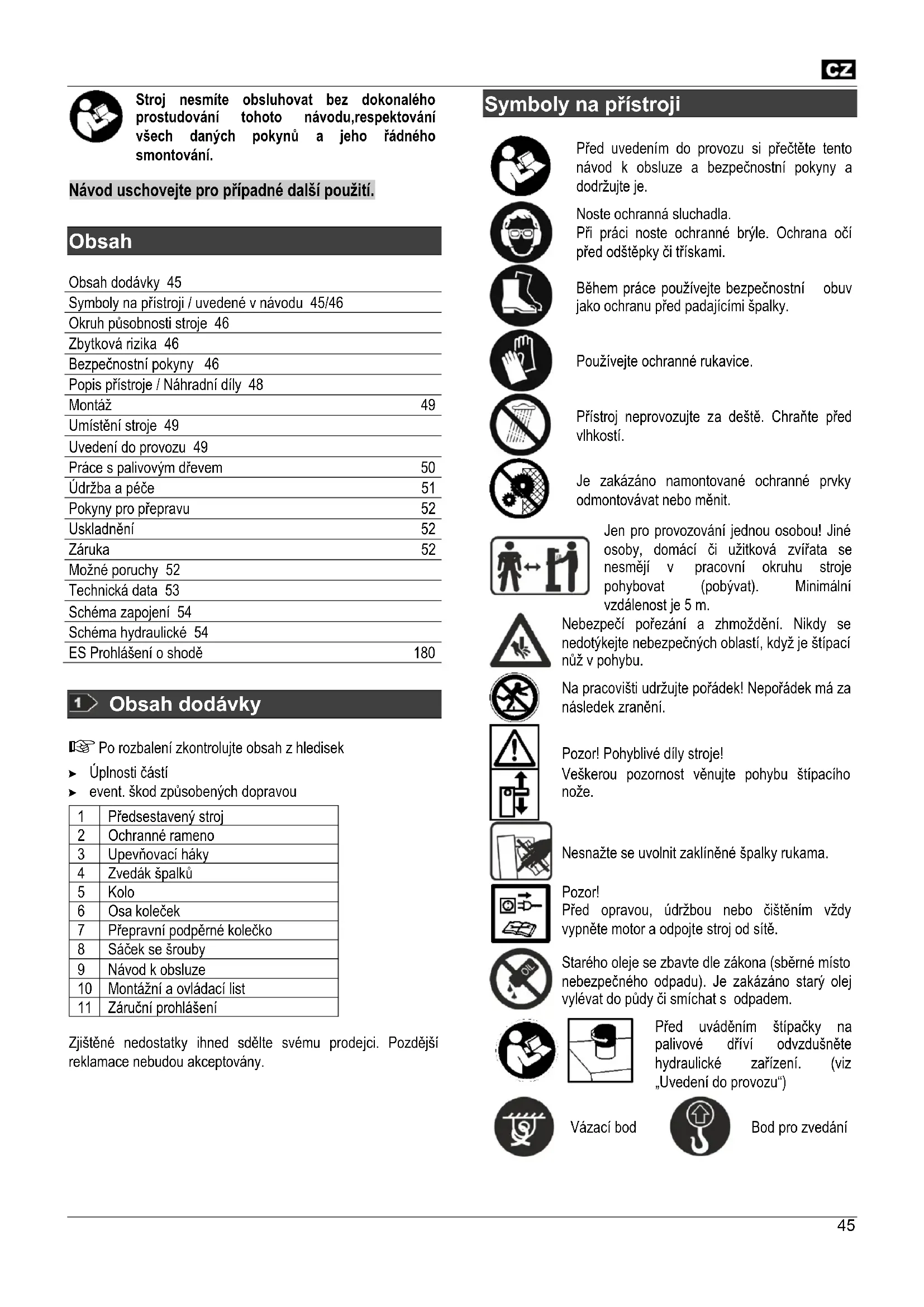

Obsah

Obsah dodávky 45

Symboly na pristroji / uvedené v námodu 45/46

Okruh púsobnosti stroje 46

Zbytková rizika 46

BezpečnostníPokyny 46

Popis prístroje / Náhradní dily 48

Montáž 49

Umistěné stroje 49

Uvedeni do provozu 49

Práce s palivovým dřevem 50

Udržba a peće 51

Pokyny pro prěpravu 52

Uskladnéni 52

Záruka 52

Možné poruchy 52

Technická data 53

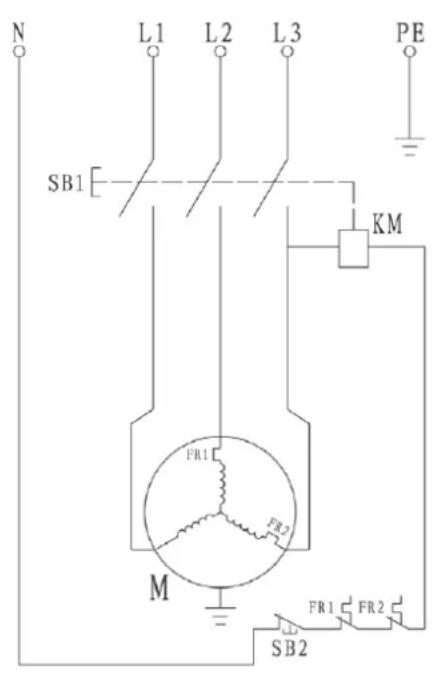

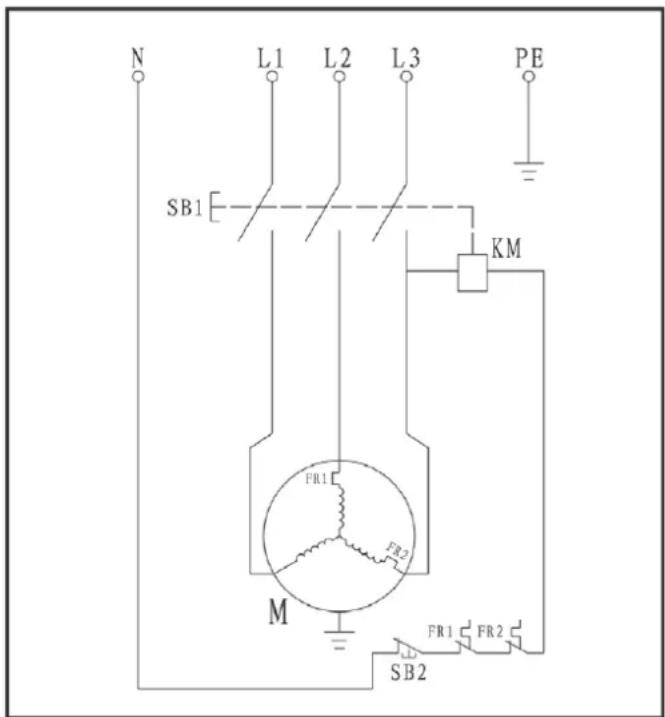

Scheme zapojeni 54

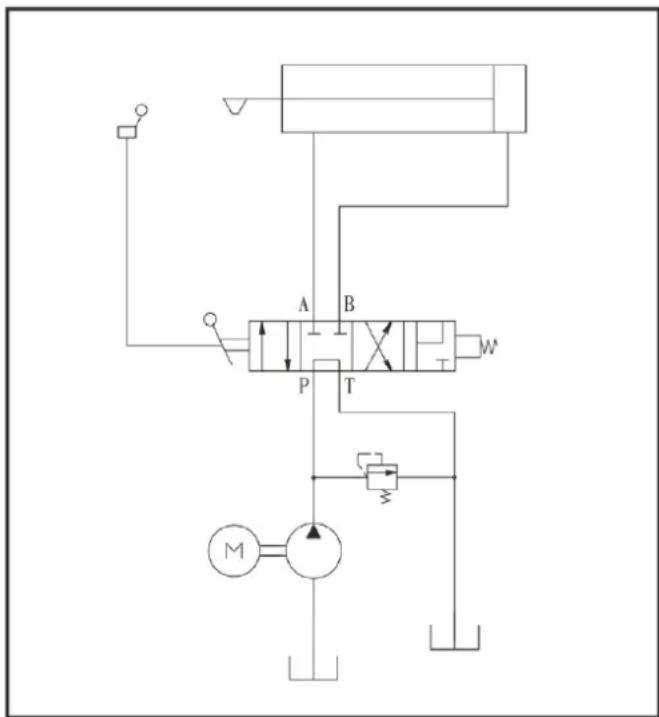

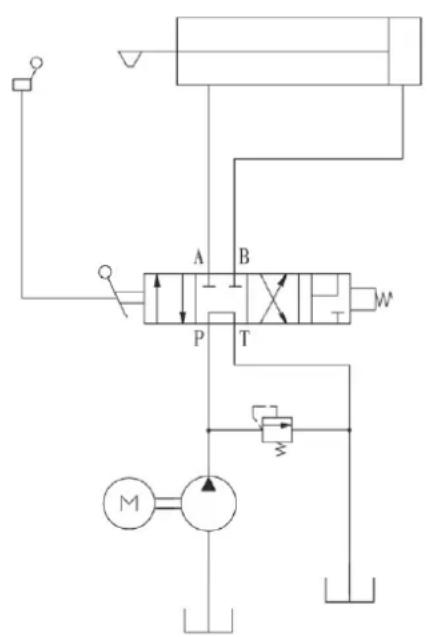

Scheme hydraulické 54

ES Prohlášeni o shodě 180

1 Obsah dodávky

Po rozbalen zkontrolujte obsah z hledisek

Uplnosti casti
event. skod zpusobenych dopravou

1	Předsestavený stroj
2	Ochranné rameno
3	Upevnovaci háky
4	Zvedák špalků
5	Kolo
6	Osa koleček
7	Přepravní podpěrné kolečko
8	Sáček se šrouby
9	Námod k obsluze
10	Montážní a ovláDACi list
11	Záručné prohlášení

Zjistene nedostatky ihned sdeltte svemu proedgeci. Pozdějsi reklamace nebudou akzeptovány.

Symboly na pristroji

Pred uvedenim do provozu si prectete tento navod k obsslze a bezpecnostniPokyny a dodrzujte je.

Noste ochranná sluchadla.

Při práci noste ochrannes bryle. Ochrana očí
před odstěpky Č trískami.

Bēhem práce používejte bezpečnostní obuv jako ochranu prěd padajícími spalky.

Používejte ochranné rukavice.

Přistoj neprovozujte za destě. Chrante préd vlhkosti.

Je zakázánomamontované ochranné prvky odmontovávat nebo měnit.

Jen pro provozovani Jednou osobou! Jiné osoby, domáci ci užitková zviřata se nesměji v pracovni okruhu stroje pohybovat (pobývat). Minímalné vzdalenost je 5 m.

Nebezpeci pořezáná a zhmožděné. Nikdy se nedotýkejte nebezpečných oblastí, když je štipací núž v pohybu.

Na pracovišti udžujte pořádek! Nepořádek má za následek zraněné.

Pozor! Pohyblév díly stroje!

Veskerou pozornost venujte pohybu stipaciho noze.

Nesnaze ste uvolnit zaklinene spalky rukama.

Pozor!

Prid apravou, udrzbou nebo ciistinem vzdy vypnete motor a odpoje stroj od siete.

Starého oleje se zbavte dre zákona (sberné misto nebepezneho opadu). Je zakázano starý olej vylevat do pudy cis smichats odypadem.

Prid uvadénim stipacky na palivové drivi odvzdušněte hydraulické zařizení. (viz „Uvedeni do provozu")

Vázací bud

Bod pro zvedani

Dbejte na smer otaceni motoru (viz. sipka na motoru), neboto ci-li se

motor nesprvnym smrerem, poskozujeto olejové cerpadlo. (viz Uvedeni do provozu")

Vyrobek je v souladu s evropskymi smernicemi platnymi pro specifiku techto produktu.

Elektrospotbrebcne nepatri do domacioho odpadu.

Zarizeni, prislustenstvi a obal odevzdávejte k recyklaci šetřićživotné prostřédi.

Podle evropske smernice 2012/19/EU o elektr-o a elektronickych starsich pristrojich neni nutné pouzité elektropristroje oddelené shromaždovat a dodávat k ekologické recyclaci.

Viz, Práce s palivovym d'revem"

Grafické symboly v námodu

Hrozici nebezpeci nebo nebezpecná situace. Nerespektovani těchtoPokynu muže zpúsobit zraněni nebo věcné skody.

Dulezite informace spravneho zachazenie strojem. Pri nedbani tchtoPokynu muze dojit k porucham ci poškozeni stroje.

Pokyny pro uživatele. Tyto informace Vám pomohou vsechny funkce stroje optimné vyuzit.

Montáz, obsluha a Údržba. Zde je prěsne vysvétleno co je třeba udělat.

Dulezite pouny pro ekologické zachazeniy pracis s pilou. Nedbani tchto pounu vede ke skodam prirodniho prostre di.

Vezměte si k ruce prilozeny námod pro sestaveni a ovladání stroje, jestliže v textu je uvedeno cislo obr.

Okruh pusobnosti stroje

• Stipac palivového dreva je urcen vyhradně a pouze pro tuto cinnost.
  Stipac palivového dreva je urcenjen pro soukromé pouzivani v domácnosti nebo pro kutily.
• Stipacem lze stepit pouze spalky, ktere jsou rovné (kolmo) narezány.
• Obsahuji-li spalky kovove predmety (hrebiky, draty apod.) je nutne tyto preštipánim odstranit.
• Do teto kapitoly patfi tez dodrzeni vyrobcem predepsanychPokynu z hlediska udrzby, pece a event.opraw ci ciisteni stroje.
• Pro provoz je rovnéž nutnéznat platné prédispy pro pripad urazu, stejně jako zásady první pomoci a bezpečnostnétechnická pravidla.
• Kaźdé jiné použiti prístroje, které jde nad ramec jeho určeni, nepatři do okruhu jeho použiti. Za takto event.

zpusobene skody nenese vyrobce zdnou zodpovednost. Veskera zodpovednost za rizika takoveho uzivani pristroje je na vrub uzivatele.

• Veskeré svévolné změny āúpravy na stroji vylucují ruceni vyrobce pro veskeri takto zpúsobnene skody.
• Použivat elektr.motyku a provadět jeji señizováná u Rodržbusei pouze osoby, které jsou s temito Činnostmi obeznámeny a které byly poučeny o moznych rizicích. Event.opravy smí, vedle vyrobce,provadět pouze autorizovaný servis.

Zbytková rizika

I pri dodrzeni vekerych predpisu a bezpecnostnich pounu nelze yvloucit dky konstrukci a urcení stroje jistá zbytková rizika.

Tato Ize minimalizovat pouze dokonalou znalosti a hlavné dodržovanim veškerych bezpečnostnichPokynu a dodrzenim vsech bodu obsaženych v kapitole "okruh pusobnosti stroje".

Pří vlastné práci ohledupnost a opatnost zmensuji rizika zraněni nebo jin'ych skod.

• Nebezpeci poraneni odstipnutymi kusy d'reva.
• Nebezpeci poraneni nohou Rozstipanym materialem
• Nebezpeci poraneni prstu pri uvolnovani uvizlych kusu dreva.
• Ignorováni nebo prehlédnuti bezpečnostnich opatřeni mohou zapřčinit zraněni uzivatele cis majetkovou škodu.
• Pri nepozornosti, nedodrzeni bezpečnostnich predpisu a pri neodborném použiti muze stipaci nuž v pohybu zpusobit poraněni na ruce nebo na prstech.
• Ohrozeni el.proudem pri pouziti vadneho el.priipoje.
  Dotkutim se casti stroje, ktere jsou pod napetim.
• Nebezpeci popaleni a uklouznuti zpusobené vyteklou hydraulickou kapalinou.
• Poškození sluchu prí dlouhodobé práci bez ochrany uši.

Dále se mohou objevt jistá skrytá rizika i prés veskera zde uvedená upozorněni.

BezpečnostníPokyny

Pred uvedenim do provozu ctete a dbejte vsech pouz de uvedenych, jakoz i ve Vasi zemi platnych predpisupro provoz podobnych stroju jen tak chranite sebe a ostatni prd moznymi zranenimi.

Sezname s bezpečnostnímìPokyny, prědpísy a opatřeními věchny osoby, které mohou se strojém pracovat.
Uschovejte pečíve tyto prédpísy.
- Osoba practují se stipackou palivového dreva musi byt príslusné poucená o predpokladaném použivání stipacky a byt duverné obeznámá s jejim použiváním a s bezpečnostimi pokyny.
- Pred uvedeni do provozu se rădné se strojemseznamte prostřednictvim námodu.
- Nepouziveje pristroj pro uceely, pro ktere neni urcen (viz okruh pusobosti stroje).

• Bud'te pozorní. Dávejte pozor na to, co deláte. Pristupujte k práci odpovědně. Nepoužívejte prístroj, když jste unaveni nebo když jste pod vlivem drog, alkoholu nebo léku. Okamžik nepozornosti pri použiti prístroje muže mít za následky vázné zraněni
• Déti a mládež do 18 let, ale i osoby, které nejsou seznámene s návodem na obsluhu, nesmi prístroj obsluhovat.
• Nikdy nepracujte se strojem, jsou-li v blizkosti dalshi osoby, zejmena deti nebo domaci zviřata.
• Nedovolte Žádným osobám, zejměna ne dětem, aby se dotýkaly nástroje nebo motoru.

neuzivejte siroke odey, telesne ozdoby, ktere by mohly byt pohyblivymi ccastmi stroje zachyceny.
V pripadé dlouhych vlasu sitku na vlasy
- Noste ochranu oči a sluch.
- Pevnou obuv se zesilenou spickou (bezpečnostní obuv)
-Dlouhe kalhoty
Pevnérukavice
- kuffik prvnipomoci
- pripadne mobilí telefon

BezpečnostníPokyny - Prěd zahájením práce

Pred zahajenim prace a v jejim prubehu provadje tne nasledujici kontroly. Dodrzte prisluné odstavce v originnim navodu k obsslze:

• Je střihač uplně a predpisově sestavený?
• Je strihač v dobrem a bezpečném stavu?
• Jsu drzadla cistaa sucha?

• Pred zaćatem prace zajistěte, aby:

• v pracovnim okruhu nejsou zadné dalši osoby, děti Či domáci zviřata.

• jste mél zajisténé vraceni bez prěkážek;
  byl zajistén pevny postoj.

Zarucuje pracovni misto nemoznost klopytnuti? Na pracovišti udržujte pořadek! Nepořadek ma za nasledek zraněni - ebezpečí klopytnuti, uklouznuti!
- Dbejte na pracovni prostrefi a jeho vliv na praci:

• Nepracujte za špatnych světelnéch podminek (napr. mlha, dést, sneženi, soumraj).

• Nepracujte za špatnych pavětrnostních podminek (např. za dešťe, snehové chumelenice, nebo hroží-li nebezpečí zásahu bleskem).
  Nepoužívejte střihač v blizkosti vznětlivych tekutin nebo plynu. Nebezpeci urazu!

• Uživatel je odpovědný za urazy nebo ohrožné, jest postihnou jiné osoby nebo jejich majetek.

• Stüjte na bezpechné podlaze, tak, abyste vždy udželi rovnováhu.
  Stoj neupravujte a jeho casti nemehte.

Zaujměte pracovní pozici, která je v oblasti ovláDACICH pák.

• Nikdy nestoupeje na stroj.
• Bēhem pracovnich prěstávek vypněte prístroj tak, aby nebyl nikdo ohrožen. Zajistěte střihač prěd neoprávněnym zacházením.

BezpečnostníPokyny pro stípacku palivového dřeva

• Štipac obsluhuje pouze 1 osoba!

• Nikdy nestipejte spalky, které obsahuji cizorode prédmétу (kov).

• Rozstipané spalky prebstavuji nebezpecny pracovni prostor. Nebezpeci klopynuti, uklouznuti nebo pa du. Udrzujte pracoviste vzyukizené.
• Pri zapnutem stroji nepribljuzije ruce k pohyblivym castem stroje.
• Stipejte pouze dřívi, které odpovídá zpracovávaným rozměrům.

BezpečnostníPokyny - V prúbehu práce

• Nikdy nepracujte sami. Vždy udržujte vizuálni āi hlasový kontekt s dalši osobou, ktera v pripadě potřeby muže poskytnout pomoc.
• Vypněte ihned motor pri hrozícím nebezpečí nebo v pripadě nouze.
• Nikdy nenechestrobezetbezdozoru.
• Ihned ukoncete praci, pocitite-li telesne potize (bolest hlavy, zavrate, pocit na zvraceni atd.) - v techto pripech se zvyšuje riziko urazu!
• Prístoj nepřežujte. Pracujte pouze v podminkách pro které je určen.
  V prubehu prace deleje tprestavy,aby se motor ochladil.

Pokyny pro pripad nouzové situace

• Připadné zraněni osetřete opodvájdícimi prostředky pro první pomoc a vyhledejte co nejrychleji lékarskou pomoc.
• Chrante zraneného préd dalsim zranéním a provedte jeho zklidněni (před lékarskou pomoci).

Vseobecne bezpecnostniPokyny

• Elekto-nárdí, príslušenstvi a pridavné jeho prvyk používejte vždy v intencich zde uvedenychPokynu. Vždy berte v uvahu konkrétné pracovni podminky a učel cinnosti. Použiti elektrónárdí k jiným učelum než je určeno vede vždy k nebezpečnám situacím.
• Nečistěte prístroj kropením vodou. (Zdrojem rizika je elektricky proudly).
  Stroj nenechávejte na desti a stejně tak pri desti nepracujte.

• O priestroj se pečlivě starejte:

• Ridte se prdepisy pro udrzbu.

• Udžujte rukojeti suché a nepotřísněné olejem Čimazacím tukem.

• Kontrolujte stroj na event. poškození:

• préd kazdým započetim práce musí ochranné privky byt pečlivě prověřeny z hlediska jejich bezvadné funkce. Stroj provozujte pouze se vsemi správně namontovanými ochrannými privky a na stroji nemeñe nic, co by mohlo snizit bezpečnost provozu.

• zkontrolujte zda vsechny pohyblive casti jsou funkcní, nelepi, nedrhnou a nejsou poškozené. Veskeré casti stroje musí byt správně namontovány a splnovat vsechny. Podminky pro bezchybný a bezpečné provoz.

• poskozené bezpečnostní privky nebo jiné Časti musí byt prostřednictvím odborne firmy opraveny nebo vyměnény (není-li uvedeno v námodu jinak).

• poskozené Či nečitelné bezpečnostní samolepky na stroji je třeba vyměnit.

• Nenechávejte nasazené nárdí (kliče) ve stroji!
  Před spustěním stroje zkontrolujte, zda veskere náradí je odstraněno.

• Nepouživaný stroj skladujte v suchém a uzavřeném misté, ne v dosahu děti.
  Stoj vypnete a odpoje od proudu vzdy pri:

opravach
- udrzbe a ciisteni
- odstrańovány poruch
-kontrole pripojneho vedeni, zda neni zamotané nebo poskozené
-doprava a skladovani
- opusteni stroje (i kraktodobém pferuseni prace)

Nedélejtje jiné opravy na pile, než které jsou popsány v kapitole „Udržba". V dalsich pripadech je nutno se obratit na odborný servis jmenovany vyrobcem anebo primo na vyrobce.

Opravy ostatnič cásti stroje svěrte bud výropci nebo jeho obchodnimu zastoupení.

Používejte Jen originálni nahradní díly a díly príslušenstvi. Pri použiti jin'ych než originálnich soucásti vzníka nebezpecí urazu, poskození stroje a vecné skody. V těchto pripeadech se rusi veskera zodpovednost vyrobce.

Elektrická bezpečnost

Provedenipripojneho kabelu je podle IEC 60245 (H 07 RNF)s pricnym prumerem nejmene
5× 1,5mm^2 pri delce kabelu max. do 10m
- Nikdy nepoužívejte kabel delsí než 10 m. Delsí kably mohou zpúsobit výpadek proudu. Motor nedosáhne svého maximálniho vykonu, funkce stroje je redukována.
- Zăstrčy a spojovaci boxy na pripojnych vedenich musi byt z gummy, měkkého PVC nebo jin'ych termoplastických material'u se stejnymi Mechanickými vlastnostmi nebo musi byt tímo materialem povlakované.
Zastrcky pripojneho vedeni musi byt chrane proti strikajici vode.
- PriPokladani privodniho kabelu dbejte na to,aby neprekalzelnačkal se nebo se nezilonil,aby se konektor nenamočil.
- Pri použiváni kabelového bubnu kabel zcela odmotejte.
- Nepoužívejte kabel k jiným učelum než je stanoveno. Kabel chránte préd horkem,olejem a ostrými hranami.
- Pravidelné kontrolujte prívodní kabel a event. poškození jej vyměněte.
- Nepoužívejte vadná prípojna vedení.

• Pri práci ve volném prostoru používejte pouze k tomu určén'y a označený kabel.
• Nikdy nepoužívejte provizorní el. pripojení.
• Ochranné prvky nikdy nepřemostujte nebo nevyřazujte z provozu.

Elektrická zapojeni nebo opravy el. casti svěrte vždy koncesované firmě nebo našemu obchodnímu zastoupení. Dbeje na mistrí bezpečnostní prédpisy a opatřeni.

12 Popis prístroje / Náhradní díly

Vezměte si k ruce priložený montážné námod a námod k použiti stroje.

Pož.	Objednaci čislo	Název
1	×	Předmontovaný prístroj
2	×	Ochranné rameno
3	×	Upevnovaci haky
4	×	Zvedák špalků
5	359827	Kolo
6	×	Osa koleček
7	×	Přepravní podpěrné kolečko
8	×	Sáček se šrouby
9	×	Návod k obssluze
10	×	Montážné a ovladací list
11	×	Záručné prohlášeni
12	×	Ovladací madlo levé
13	×	Ovladací madlo pravé
14	×	Úchytný drapák
15	×	Základní deska
16	×	Rukojet'
17	359865	Štipaci núž (ASP 10 / 12 TS-2)
	359885	Štipaci núž (ASP 14 TS-2)
18	×	Štipaci sloupek
19	×	Stavěci šroub pro nastavení výšky zdvihu
20	359872	Spínač-vzpínač (ASP 10 / 12 TS-2)
	359883	Spínač-vzpínač (ASP 14 TS-2)
21	359871	Motor (ASP 10 / 12 TS-2)
	359882	Motor (ASP 14 TS-2)
22	359867	Uzáver olejového zásobníku 13
22A		Měrka oleje 22
23	×	Ol. Těsněné (bez obr.)
24	359863 Válec (ASP 10 TS-2)
	359878 Válec (ASP 12 TS-2)
	359880 Válec (ASP 14 TS-2)
25	×	Páka zpětného chodu
26	×	Přepravní oj
27	×	Upevnovaci štěž
28	359868	Zpětná pružina
29	359869 Výpustné	sroub oleje
30	359873	Hydraulický ventil (bez obr.)
31	400142 Hydraulický olej (1 litr)
32	359807	Bezpečnostní nálepka

Montáž

Stipacku palivového drivi pripoje k siti az po uplném smontováni!

Kolečka, ochranné rameno, bezpečnostní háky, zvedák spalkú a rovněž prepravní podpěrné kolečko namontujte podle vyobrazení 2-9 navodu k montáži a obsluze.

Po montázi se ujistěte, Že všechny šrouby jsou pevné utažené.

Umistěné stroje

Stroj neprovozujte v blizkosti zemniho plynu, benzinovych vyparu nebo dalsich tekavych latek, které jsou vznětlíve.

Stroj musi byt instalovan bezpečné proti prevrženi tabiním a rovně podkladu (napi. na betonové podlaze). Pro zajistěni bezpečnosti proti prevrženi je potřebné príšroubovat stroj dvěma hmoždinkami a srouby (nejméne M12 x 160) na podlahu.

Uvedeni do provozu

Ujistete se, ze stroj je kompletne smontovan dl predpisu.
- Pred kazdym pouzitim zkontrolujte:

pripojnykabelnapoškozi izolaceci zavadu vidlice

nepouživejte defektni kabely

poskozeni pristroje
(viz „Bezpečnostní poukynu“)
- ze vsechny srouby jsou radne dozeny.
hydrauliku na prusak oleje
- hydraulické hadice a hadicová spojení
- vypinac zaifeni
- stav oleje

Odvzdu-snenei

Prid uvadénim stipacky na palivové drivi odvzdušneteu. Šulické zařizení.

Uvolnete zátku olejové nadrze o nekolik otáček, aby stlačený vzduch mohl uniknout.
Nechte zátku olejové nadrze během provozu otevřenou.
Po skončeni práce a pred tim, než budete se štipacem hybat, opět uzavřete zátku olejové nádrze aby olej nevytekl.

Nebude-li hydraulické zařizení odvizdušnéno, uzavřeny vzduch poskodi těsněni a zpúsobl trvalé poskození stipacky na palivové dřivi.

Pripojenikiti

• Porovnejte napeti uvedené na typovem stitku stroje s napetim ve Vasiti. Stroj pripoje na odpovidajici napeti do radne predispovo zasuvky.
• Pouzijte kabel s dostatechnym pruřezem.
• Pripojen stroje provedte pres proudovy chranič s vybavovacim prudem max. 30 mA.

Jišěni: 16 A pomalá

Zapnuti stroje

Pristoj se zapne stisknutim zeleného knofliku.

Vypnuti

Přistroj se vypne stisknutim Červěného knoflíku.

Pred kaźdym použitim zařizení nejdřív zkontrolujtekci vypinacího systému (zapnutim a vypnutím).

Nepouživejte Žádné pristroje, u kterych se nedá spinač zapinat a vypinat. Poškozené spinače se museji dát k opravě nebo výměné do servisu.

Jisteni proti znovurozbéhu pri vypadku proudu (vypinač pri nulovém napěti)

Při vypadku prudu se pristroj automaticky vypne. Nové zapnuti se provede opětovným stisknutím zeleného knoflíku.

Stipac palivového dreva 400 V 3~

Dbeje na smer otaceni motoru (viz nebot toci-li se motor nespravnym o olejove cerpadlo.

Zkontrolujte smer otaceni:

Zapnete motor.
Uchopte obě ovládaci madla a sjed'te štipacim nožem dolu.
Bude-li se štipaci nuz jiz nachazet v upně dolni poloze: stisknéte páku zpětného chodu a štipaci nuz vyjede nahoru.
Nebude-li se stipaci nuž pohybovat, vypněte motor a zmeǐne směr otáčeni.

Smer otaceni muzete zmenit tak, zezasunete sroubovak prislusnene sterbiny v prirube vidlice a lehkym tlakem ybem dolea nebo doprava zamene kontakty; tim avite spravny smer otaceni.

Hydraulika

Pred kazdym pouzitim prekontrolujte hydraulická vedeni a hadice.

Stroj nikdy nespoustějte hroží-li nebezpečí prostřednictvím hydraulické kapaliny.
- Ujistete se, ze stroj a pracovni misto je ciste bez olejovych skvrm.

Nebezpeci uklouznuti a nebezpeci ohne.

• Pravidelné kontrolujte množství hydraulického oleje v nádrži (viz kapitola Údržba a peče o stoj).

Práce s palivovým dřevem

Co mohu stipat?

Délka spalku min. 560 - max. 1040 mm

Prümér spalku min. 100 - max. 300 mm

Prümér spalku je pouze doporučné protože:

• tenké drevo je obtizné stipat jestlze ma vice sukü nebo jestlze d'revná vlakna jsou prilis silna.

Nestipejte zelené spalky (cerstve). Suché uskladné drevo rozstipnete snadneji a nebudete mit problémy s castym zakousnutim" dreva jaku u vlhköho spalku.

Tvrde drevo ma sklon k vybusnemu praskani: Zvyste pri jeho stipani pozoronost!

Méjte na paméti, ze Rozvětvené drevo muze puknout. V zádném pripadé nepracujte se d'revem, ktere neni odvětvené.

Dulezite pouny pro stipani:

Příprava:

Pripravte drivi, jez se ma rozstipat, na zpracovavané rozmery; dbeje na to, aby bylo drivi rovneto. Sikmo uriznute drevo se muze pri stipani sesmeknout.

Spalek vkladeje do stipače tak, aby pro Vás nevzníklo Žádné nebezpeči.

14 Zkontrolujte pred stipánim, jesti je stipaci sloupek dostatečné namazany, aby mohl bez problému zajíždět a vyjiždět.

Obsluha

Práce oboruč

Stipacka dreva je urcená pro provoz Jednou osobou.
Stipacku nikdy nesmi obsluhovat dvě nebo vice osob.

Nikdy neblokujte ovladaci páky.

1. Přistoj se zapne stisknutim zeleného knofliku. Vyčkejte několík sekund než motor dosáhne svych otáček a než se hydraulika natlakuje.

U stipacu palivoveho dreva s trojfazovym motorem (400 V 3~) dbeje na smer chodu motoru, nebot' spatny smer otaceni pri provozu motoru poskozuje olejove cerpado.

Pri teplotach nizsich nez -5^ C necheje stipac dvea bezet alespon 15 min. naprozdno, aby se olej mohl zahrat.

1. 16 Tlačte levou ovladaci rukojet (12) dolu, až uchytný drapák (14) zachytí kmen.

Uchytny drapak nastavte podle vySky kmenu. Povolte kridlovy sroub (A) a nastavte uchytny drapak.

Drzte leve ovladaci madlo (12)
hute a prave (13) stlachte do poloviny,
se spalek nejoprve pomalu nastipl.

1. Pak stlačte ovladaci madlo zcela dolu a dostipněte špalek do konce.

Stipání

1avym ovladacim

madlem (13) muzete
prizpusobovat stipaci silu druhudreva:

Maximalni stipaci sila s nizkourychlosti pro stipani obzvlaste tvrdych nebo uskladnenych drevenych spalku, nebo na začaktu stipani ① → stredovapoloha ovladacho madla.

Vysoka rychlost stipani s malou stipaci silou pro stipani beznych drevenych spalku, nebo na konci stipani ② spodni poloha ovladaciho madla.

Zpětný chod

Stisknete paku zpétného chodu (25), až seci nuž (17) znovu dostane donejvyšsīy.

Pred kazdym pouzitim zkontrolujte, ze jsou ovladaci madla v poradku funkcni.

PrestaveniVyskyzdvihu

U kratsich kusu dveva muzete pracovni vykon zvysit zkracinem zpětného chodu stipacího noze.

1. Postavte spalek na zakladni desku a prisunte stipaci nuž stisknutim obou ovladacich model na prblizne 2 cm ke spalku.
2. Ovladaci madla uvolnete, aby stipaci nuz zustal v teto poloze, a vypnete zaifeni.
3. Vypněte pristroj a vytáhněte vidlici ze zásuvky.
4. Zkratte zpětny chod na tyci umisténé na strane uchycenim zajistovaciho sroubu v potbrenbé yvse.

Zvedák spalkú

U velkych a tezkych kusu dvea muzete zvedak spalku pouzt k jejich vyrovnani.

1. K tomu uvolněte upevnovaci haky (3) zvedáku spalku (4).
2. Stipaci nuž nechte sjet dolu, až bude zvedák spalku ležet na zemi.
3. Nyni na zvedák spalku poloze dreveny spalek a nechte stipaci nuž vyjet znovu nahoru.
4. Nyní muzete položit drevený špalek na základní desku.

Stipání d'reva:

1. Postavte k stipani urceny spalek svisle na zakladni desku.

Zkontrolujte, ze spalek stoji na zakladni desce samostatne a rovné. Spalek nikdy nestipejte nalezato nebo naprič.
Material urceny ke stipani zpracovaveje vyhradne ve smeru vlaken. Pokud bye ste material stipali proti smeru vlaken, muze dojit k poskozeni stroje.
i 10bejte na to,aby byl uchytny drapak (14)
nastaven podle vysky spalku.

1. Na zvedák špalkú pripevněte upevnovaci háky.

Rozstipnute drevo odstrahte z bezprostredni pracovni oblasti. Pradejdetim pracovnim urazum.

• Nikdy nezkousejte stipat 2 ks d'reva v Jednom pracovnim kroku.
• Nikdy Špalek v prüběhu pracovniho kroku nemeǐte (neopravovat jeho polohu, nebo jej nahrazovat jiním).

① Nikdy spalek, ktery zrejmě nelze rozstipnout, nezkousejte donutit ke stepu tim, ze budete po dobu vice sekund „tacit“ na ovladaci madla. To muže vest k poskození motoru.

Spalek znovu umistete na zakladni desku a opakujte postup stipani, nebo spalek odlozte stranou.

Jak uvolnit zaklinovany špalek ve stroji.

Existuje nebezpeci,Že sukovite drevo se pri štipání zakliní.

1. Vypněte stroj a vytáhněte vidlici ze zásuvky.
2. Nesnaze se uvolnit zaklinené spalky rukama.
3. Zaklinény spalek opatrné drevenou tyci pohysem sem a tam uvolněte tak, aby spalek nepoškodil stepny valec.

Zaklinény spalek nikdy neuvolnujte pomoci kladiva.
Nikdy zaklineny spalek nevyrezaveje pilou.
Nežádejte dalsí osobu o pomoc.

Ukončeni práce:

Se stipacim nozem vyjede do nejvyssi pozice (vysunuty stav).
Vypněte stroj a potom vytáhněte vidlici ze zásuvky.
Ucinte kroky popsané v kapitole Udrzba a péce.

Udrzba a pece

Pred kazdou udrzbou a kazdym cisstenim:

-vypnete stroj

• odpojit od sítě vytażením zástrčky

Dalsí práce spojené s udrzbou a Čistěním, které nejsou v tétó kapitole popsány, smí provadět Jen vyrobce nebo jím jmenované firmy.

Bezpečnostní zařizení, která byla odstraněna během udžržby nebo Čistěné se musi bezpodminéčné opět pripevnit a zkontrolovat.

Používejte Jen originál díly. Jíné díly by mohly věst k nepředvidaným škodám a poraněním.

Dbejte na to, abyste nezapomneli po skonceni opravy nebo udrzby nara di ve stroji.

Při těchto pracech vždy noste ochranné rukavice.

Dbejte na dodrzeni následnych krokú,aby funkce stroje byla zachována.

• Po skončeni práce stroj rădné vycistete.

• Odstrańte věskério zbytky praskyřice.
  Provebre mnozstvi oleje resp. olej vymene.

• Stroj pravidelné kontrolujte z hledisek nasledujicich nedostatků jako

• uvolněnaupevněni,

• opotrebované nebo poškozené dily pristroje

• správně namontované a funkčni nepoškozené kryty a ochranné privky.

• Kontrolujte pravidelné hydraulické hadice a hadicové spoje z hlediska jegich těsnosti a pevnosti.
  14 Stipaci sloupek pravidelné mažte tukem nebo ekologickým olejem v Rozprašováči.

Naostreni stipacho noze

Po dlouhé době provozovani prístroje, dojde-li ke snizeni stipacího vykonu nebo v pripadě lehké deformace ostři, stipaci nuž príbruste nebo jej naostřete jemným pilnikem (odstrańte otřepy).

Jak zkontrolovat stav oleje?

1. Štipaci sloupek musi bytzasunuty.
2. 22 Vysroubjute m.erku oleje.
3. Očistěte měrku a těsněné.
4. Zašroubujte měrku oleje zase do otvoru a pevně ji utáhněte.
5. Znovu vyrsoubujte mErku oleje.

Hedna oleje musi lezet mezi MIN a MAX.

Pri nedostatu oleje (MIN a mené), doplne olej.

1. Zkontrolujte těsněni. Nesmi byt poskozené. Pri poskození jej vyměné.
2. Zastréme rěku zase do otvoru a pevně ji utáhněte.

Povolte měrku o několik otáček, aby mohl z olejové nádrže uniknout vzduch.

Kdy je nutné olej vyměnit?

Prvnie olej je tbreba vymenit po 50 pracovnich hodinach, potom každych 500 pracovnich hodin.

Jsou potbrebdvEOSoby.

Vymena oleje:

1. Štipaci sloupek musi bytzasunuty.
2. Vysroubjte mkrk oleje.
3. Nádobu (nejměne 7,5 l obsah) postavte pod stroj.
4. 21 Vysrobujte vypustnou zatku (21), aby olej mohl vytect.

Veškerý olej nevyteče, zbytek zustane v olejovém okruhu.

CZ

1. Znovu nasadte těsněni a zašroubujte vypoustěci zátku.

2. 23 Pomoci cisteho trchtyre vlije novy hydraulicky olej (Mnozstvi viz ,Technicka data").

Olej naplnte pomalu a nikoli najednou. Kontrolujte mezitim stav oleje.
V zadném pripade nenaplne priliš mnoho oleje.

1. Očistěte měrku a těsněné.
2. Zkontrolujte těsněni. Nesmi byt poskozené. Pri poskození jej vyměné.
3. Zastrémekruzase do otvoruapevnéjiutahnete.

Povolte mérku o několik otáček, aby mohl z olejové nádrže uniknout vzduch.

1. Po vymene oleje nechte stipaci sloupek nekolikrát bez zatizeni vyjet nahoru a dolu.

Stareho oleje se zbavte dre zakona (sberne misto zpecného odpadu). Je zakazano stary olej vylevat do ci smichats opadem.

Hydraulicky olej

Pro stroj doporučujeme následujíci oleje:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 objednaci cis. 400142 (1 litr)
Mobil DTE 11
nebo srovnatné

Jiné oleje nepoužívejte. Použiti jiného oleje negativné ovlivnéjue funkci Štipac palivového d'reva.

Pred kazdym transporteim
Vyjetse stipacim nozem nahoru
Vypnete stroj
Zavreuteuzavernadrzeoleje
- Odpjit od sítě vytažením zástrčky.
- Odstrańte stipan'y material

9 Povolte upevnovaci kolik (E) u zajistete podpernen prepravnico kolecko (7) do prepravni polohy C.

Poloha D jejen pro uskladneni.

Nyni muzete spalek palivoveho dvea pohodne p repravovat.

Doprava napr. na privesu: Stipacku pri tom zajistete v urcenych bodech upinacimi pasy (b).
Doprava jerabem: Pripevnete Iano ke zvedacimu bodu (a).

Pristroj nikdy nezvedejte za prepravní rukojeti (16).
Prid kazdou prepravou Jednotku peclive zajistete proti prevraceni nebo vyklouznuti.

Uskladněné

Pred kazdym uskladnenim:

Vyjeti se stipacim nozem nahoru
Vypnete stroj
Zavreuteuzavernadrzeoleje
- Odpjit od site vytazenim zastrcky.

Nepouživané pristroje uložte na suchém, uzavřeném mistě, které je chráněné pred mrazem a mimo dosah déti a nepovolaných osob.

Pred kazdym skladovanim provedte nasledujici pouny, prodlouzite tak zivotnost pristroje a zachovate jeho lehk'y chod pri obsluze:

Provedte dukladnou ociustroje.
Zkontrolujte pristroj na poskozené nebo opotbrebené dily.

Záruka

Prosime, préctête si a respektujte prilozéné záručné prohlášné a jeho podmíky.

Możné poruchy

Pred kazdym odstrańovánim poruchy

-vypnete stroj
- odpjit od sítě vytażením zástrčky.

Závada	Možná	príčina	Odstraníní
Špalek není Rozstípnut (slabý výkon)	→ špatné poloha špalku	→ znovu vložit do stroje	→ použít dopor. rozměr
	→ špalek prěkráčuje rozměry	→ klin naostřit	→ vložte pod stroi papír. Zjistě-te-li ÚNIK, obrat'te se na odbornou firmu.
	→ štip. klin nerozstěpuje	→ unik oleje	→ kontrola stavu oleje.
	→ malý tlak oleje	→ dostoj peči. Zjistě-te-li ÚNIK, obrat'te se na odbornou firmu.	→ jestlěze po doplněné nedojde ke zlepšeni, obrat'te se na odbornou firmu.
	→ použítí kabelu přeš 10 m nebo kabelu s malým průrezem vodičù.	→ použít prědepsáný kabel	→ použít prědepsáný kabel
Štípací núž se pri vyjižděné kývá nebo chvěje.	→ vzduch v systému	→ Otevřete uzávěr olejové nádrže	→ kontrola stavu oleje.
	→ štípací sloupek není dostatečné namazaný tukem nebo olejem.	→ namežte štípací sloupek tukem nebo nestříkejte olejem v Rozprašovači;
		Jestlěze pe doplněné nedojde ke zlepšeni, obrat'te se na odbornou firmu.
Štípací núž nevyjiždí	→ závada v hydr. systému	→ Zjistě-te-li ÚNIK, obrat'te se na odbornou firmu.
Motor se spustí, ale štípací núž nevyjede.	→ chybný směr otáčení motoru	→ zkontrolujte směr otáčení motoru na trojfázový proud: zmeěnte směr otáčení motoru
Motor nenabihá	→ závada v el. prípojení	→ kontrola jišťěni
	→ trojfázový motor běží na 2 fáze	→ nechte elektrárářem zkontrolovat pojistku a prívod
	→ závada príp. kabelu	→ Vyměñe propojovaci kabel, nebo jej nechte zkontrolovat odborným elektrárářem.
	→ vadný motor	→ Zjistě-te-li ÚNIK, obrat'te se na odbornou firmu.

V priapde dal'sich poruch nebo dotazu se prosim obratte na mistiho projejce.

Technická data

Typ / Model ASP 10 TS-2 ASP 12 TS-2 ASP 14 TS-2

Rok výroby viz posledné strana

Sila na klinu 100 kN (10 t) 120 kN (12 t) 140 kN (14 t)

Hydraulický tlak 25,5 Mpa (255 bar) 24,0 Mpa (240 bar) 24,6 Mpa (246 bar)

Rychlost pri chodu vpřed 1 ca. 0,05 m/sek. (4,9 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek)

Rychlost pri chodu vpřed 2 ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,22 m/sek. (21,8 cm/sek)

Rychlost pri zpětném chodu ca. 0,06 m/sek. (6,1 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek)

Délka špalku 560 - 1040 mm

Prümér špalku 100 - 300 mm

Posun na klin 850 mm

Hydraulický olej (max.) 7,0 litr 7,5 litr

Hydraulický olej (Změna oleje) 4,5 litr 5 litr

Výkon motoru P1 = 3300 W S6 40 % P 1 = 3500 W S6 40 %

Připojeni / Frekvence /400 V 3~ / 50 Hz /zkratový proud 1 kA

Hladina hluku LPA ≤ 80,0 dB (A)

Rozměry Délka 1440 x Šiřka 1330 x Výška 2280 mm Délka 1440 x Šiřka 1350 x Výška2280 mm

Hmotnost 172,5 kg 178,4 kg 184,9 kg

Scheme zapojení

Scheme hydraulické

Technické změny vyhrazeny!

Osobna zašitna oprema

• Nemojte nikada raditi bez prikladne zašitne opreme:

• nemojte nositi nikakvu siroku odjcu ili nakit (mogli bi biti zahvaçeni od stranePokretnih dijelova)
  -Ako imate dugu kosu, nosite mrezikuc za kosu.

• Nosite zašitne načošale i slušalice.
  Cvrste cipele sa zaistitnom kapicom (sigurnosne cipele)
  Duge hlae
  radne rukavice
• materijal za prvu pomoc
• mobilni Telefon za slučaj potrebe

Sigurnosni naputci -PRIJE rada

Pripe pušanja u pigeon i za vrijeme rada redovito izvršavajte sljedeće provjere. Obratite pozornost na odgovarajuće odlomke u uputama za rukovanje:

Po vybaleni skontrolujte obsah kartónu na

kompletnost'
prip. poskodenia dopravou

1	Jednotka zariadenia k zmontovaniu
2	Ochranné rameno
3	Poistný hák
4	Zdvihač klátov
5	Kolesá
6	Os kolesa
7	Prepravné oporné koleso
8	Vrecko so skrutkami
9	Námod na obsluhu
10	Montážny a ovladaci list
11	Zárucné prehlásenie

Používajte ochranné rukavice.

Nevystavujte stroj dazdu. Chrante prd vlhkotou.
Chrante pred vlhkostou.

Je zakázané namontované ochranné prvky odmontovat' alebo menit.

Nebezpečenstvo porezania a pohmždenia. Nikdy sa nedotýkajte nebezpečnych oblasti, ked je stiepací nož v pohybe.

Vyrobok zodpovedá daným specifikým poziadavkám EU smernic pre tyto produkty.

Elektrické pristroje nepatria do domového odpadu.

Symboly v návode na použitie

Použitie podl'apredpisov

Okrem toho nemozu napriek vsetkym prijatym opatreniam vznikat zretelné zvyskové rizíka.

BezpečnostnéPokyny

Pred spustenim tohto vyrobku do prevadzky si precitajte a dodržujte nasledujuce upozornenia a predpisy predchadzania pracovnym urazom Vasho zvazu povolani popr. platné bezpečnostné predpisy Vasej zeme, aby ste sa vyvarovali sám a i inych pred moznymi zraneniami.

Bezpečnostné tokyny - Pred uvedením do prevádžky

Pred uvedenim do prevadzky a pravidne poças pra c preverujte nasledujuce. Dodržujte prislušné odseky v prevadzkovom navode:

• Strihač je dobre a kompletne dostavený?
• Je strihač v riadnom a bezpečnom stave?

• Su madla cistá a suchá?
  Pred začatim práce zabezepeće, aby:

• v pracovnom okruhu nie su ziadne d'alsie osoby, deti ci domace zvierata.

• bol pre vás zabezpečený bezprekážkový pohyb dozadu,
  bol zaisteny pevn'y postoj.

Zarucije pracovne miesto nemoznots prevratenia? Udrzujte vo Vasej pracovnej oblasti poriadok! Neporiadok ma za nasledok zranenie -nebezpecie prevratenia, posmyknutia!
- Berte do évahy vplyvy okolia:

• Nepracujte poças zlych svetelnych podmienok (napr. hmla, dazd, snezenie, surnrak).
• Nepracujte za zlych povetermostnych podmienok (napr. za nebezpečenstva blesku, dažda, snehovej fujavice).

• Nepoužívejte střihač v blízkosti vznětlivych tekutin nebo plynú - nebezpečie požiaru!

• Uživotel je vždy zodpovedny za urazy alebo nebezpecie voči dalsim osobám alebo za škody na majetku.

• Dbajte na pevný postoj a udžujte v každomČase rovnováhu.
• Nemeinte pristroj resp. diely pristroja.

BezpečnostnéPokyny-Ovladanie

BezpečnostnéPokyny - V priebehu práce

• Nikdy nepracujte sami. Vždy udržujte vizuálny alebo hlasový kontakt s dalsou osobou, ktorá v pripadé potreby moze poskytnút pomoc.
• Vypnite ihned motor pri hroziacom nebezpeci alebo v pripade nudze.
• Nikdy nenechestrojbezetbezdozoru.
  V priade, ze sa dostavia telesne problemy (napr. bolesti hlavy, zavraty, nevolnost atd.), okamzite ukoncite pracu - hrozi zvy Sene nebezpecenstvo urazu!
• Nepret'azujte stroj. Stroj pracuje lepsie a bezpečnejšie v udanej vykonovej oblasti.
  V priebehur prace urobte prestavyk,aby sa motor ochladil.

Zachovanie sa v nudzovom pripeade

• Pripadné poranenie ošetrite podla pravidiel prvej pomoci a co najrchyklejsie vyhladajte lekára.
  Zraneneho chrante pred dalsim priadnym poranenim a zabezpecte kfludovu polohu.

Elektrická bezpečnost'

Pred uvedenim stiepacky na palivové drevo odvzdušnite, haulické zariadenie.

Stlače zelený gombík

Vypinanie

Priemer reziva je odporučéný pretoze:

Nestiepajte zelené reziva (čerstve). Suché uskladné drevo Rozstiepite jegnoduchsie a nebudete mat problémy s Častým „zakusnutím" dreva aku u vlhékóho reziva.

Tvrdé drevo má sklon k vybusnému praskaniu: Zvyste pri jeho stiepani pozornost!

Takto mozete pouzit zdvihač klátov pri váčsich a tázšich kusoch dreva a klát narovnat'.

1. Na to uvofnite poistny hak (3) zdvihača klátov (4).
2. Nechajte stiepaci noz zist nadol, až kým sa zdvihač klátov nenachadza na zemi.
3. Teraz položte dreveny klát na zdvihač klátov a nechajte, aby sa stiepaci nož znova posunul nahor.
4. Teraz możete postavit'dreveny klát na základnú platnu.

Stiepanie dreva:

1. Upevnite poistny hák na zdvihač klátov.

16 Dbajte na to,aby bola fixacná papuca (14) nastavena'sohladom naVysku klatu.

Nastiepane drevo odstrante z vasej bezprostrednej blizkosti. Tym predidete pracovnym urazom.

• Nikdy neskúšajte stiepit 2 ks dreva v jeder nom pracovnom kroku.
• Nikdy rezivo v priebehu pracovného kroku nevymieñaje (neupravujte jeho polohu, alebo ho nenahrázajte iným).

① Nikdy rezivo, ktoré sa ocividne nedá Rozstiepit, neskúšajte prinútt'ku stiepeniu tym, ze budete poças viacerych sekünd "tlačit" na ovladacie rokovăte. To moze viest'k poskodeniu motora.

Zaseknuty kmen nikdy neuvol'nujte pomocou kladiva.

Nikdy zaseknuty kmen nevyrezavajte pilou.
Neziadajte inu osobu o pomoc.

Ukončenie práce:

Stiepaci nož nastavte do majvyššej polohy (zasunutá poloha)
Vypnite stroj a potom vytiahnite kolik zo zasuvky.
Vykonajte kroky opisané v kapitole udrzba a starostlivost'.

Udrzba a starostlivost'

Pred každou udrzbovou a Čiustiacou pracou

- Pristroj vypnut'

Vytilhnut'sietovu zastrchu.

Rozsiahlejsie udrzbovie a cistace prace, akosupopisanev tejto kapitole, smu byt vykonavanelen zakaznickym servisom.

Po udrzbe a cistení odstránene bezpečnostné zariadenia musia byt' bezpodmienečne znovu odborne namontované spá'a skontrované.

Použivat'len originalne diely. Iné diely mozu viest'k nepredvidanym skodám a poraneniam.

Kedy je nutné olej vymenit?

Prvi olej je potrebne vymenit' po 50 pracovnych hodinach, potom každych 250 pracovnych hodin

Jiné oleje nepoužívejte. Použiti jiného oleje negativné ovlivnéjue funkci Štipac palivového d'reva.

Pokyny na prepravu

Pred kazdym transportom:

Pred dlhśim skladovaním dodržujte následovné tokyny, aby vase nožnice mali dlhuŽivotnost' a pri d'alşom použiti Jednoduché ovládanie:

urobte dokladne vycistenie stroja.
skontrolovat pristroj, ci nie je poskodeny alebo ci niie su diely opotrebované.

Záruka

Výrobný rok vid' posledná strana
Sila na kline 100 kN (10 t) 120 kN (12 t) 140 kN (14 t)
Hydraulický tlak 25,5 Mpa (255 bar) 24,0 Mpa (240 bar) 24,6 Mpa (246 bar)
Rychlost' pri chode vopred 1 ca. 0,05 m/sek. (4,9 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek)
Rychlost' pri chode vopred 2 ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,22 m/sek. (21,8 cm/sek)
Rychlost' pri spätnom chode ca. 0,06 m/sek. (6,1 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek)
Dížka 560 - 1040 mm
Priemer 100 - 300 mm
Posuv na klin 850 mm
Hydraulický olej (max.) 7,0 litre			7,5 liters
Hydraulický olej (Výmena oleja) Cca 4,5 litre			Cca 5,0 liters
Výkon motora P1 = 3300 W S6 40 % P 1 = 3500 W S6 40 %
Pripojenie / Frekvencia siete / skratový prud 400 V 3~ / 50 Hz / 1 kA
Hladina akustického tlaku LPA ≤ 80,0 dB (A)
Rozmery Dížka 1440 x Širka 1330 x Výška 2280 mm Dížka 1440 x Širka 1350 x Výška 2280 mm
Hmotnost 172,5 kg 178,4 kg 184,9 kg

Scheme zapojenia

Schemehydrauliky

Technickézměnyvyhradene!

ES-Prohlásení o shodé

podle směrnice ES: 2006/42/ES

EF-overensstemmelseserklaering

na vlastni zodpovednost, ze vyrobek

Brennholzpalter (Stipac palivového dreva) ASP 10 TS-2, ASP 12 TS-2, ASP 14 TS-2

odpovidá ustanovením ES-smernicim, rovnéž ustanovením naslednych směrnic: 2014/30/EU, 2011/65/EU
