NÁVOD K OBSLUZE ASP 6 L-2 ATIKA

Originální návod k použití

Original brugsanvisning

Manual original

Alkuperäiset ohjeet

Originálný návod na použitie

Navodilo za uporabo

D

Seite 2

GB

Page 12

F

Page 21

BG

Стр. 31

CZ

Str 41

DK

Side 50

E

Página 59

FIN

Side 69

H

oldal 78

HR

Strana 88

I

Pagina 97

NL

Blz. 107

PL

Stronie 117

RO

Pagina 127

s

Sidan 137

SK

Strana 146

SLO

Stran 155

Stroj nesmíte obsluhovat bez dokonalého pro- studování tohoto návodu, respektování všech daných pokynů a jeho řádného smontování.

Návod uschovejte pro případné další použití.

Obsah

Obsah dodávky 41

Symboly na přístroji / uvedené v návodu 41/42

Okruh působnosti stroje 42

Zbytková rizika 42

Bezpečnostní pokyny 42

Popis přístroje / Náhradní díly 44

Montáž 44

Umístění stroje 45

Uvedení do provozu 45

Práce s palivovým dřevem 45

Údržba a péče 46

Pokyny pro přepravu 47

Uskladnění 48

Záruka 48

Možné poruchy 48

Technická data 49

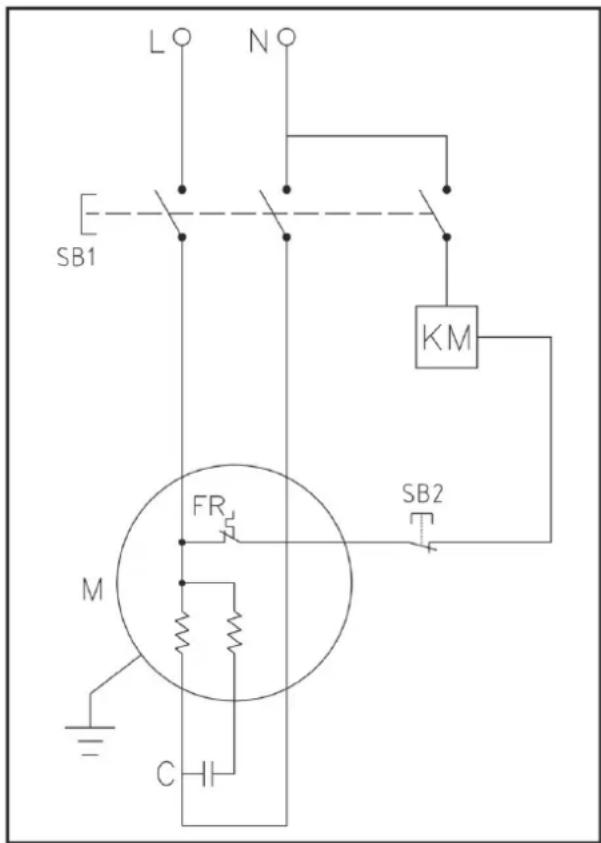

Schéma zapojení 49

Schéma hydraulické 49

ES Prohlášení o shodě 164

1 Obsah dodávky

Po rozbalení zkontrolujte obsah z hledisek

▶ Úplnosti částí
▶ event. škod způsobených dopravou

1	Předsestavený stroj	8	Stůl s odkládáním na naštípané dřevo
2	Ovládací rameno pravé	9	Kola
3	Ovládací rameno levé	10	Sáček se šrouby
4	Upínací čelisti	11	Návod k obsluze
6	Bezpečnostní třmen vpravo	12	Montážní a ovládací list
7	Bezpečnostní třmen vlevo	13	Záruční prohlášení

Zjištěné nedostatky ihned sdělte svému prodejci. Pozdější reklamace nebudou akceptovány.

Symboly na přístroji

Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je.

Noste ochranná sluchadla.

Při práci noste ochranné brýle. Ochrana očí před odštěpky či třiskami.

Během práce používejte bezpečnostní obuv jako ochranu před padajícími špalky.

Používejte ochranné rukavice.

Přístroj neprovozujte za deště. Chraňte před vlhkostí.

Je zakázáno namontované ochranné prvky odmontovávat nebo měnit.

Jen pro provozování jednou osobou! Jiné osoby, domácí či užitková zviřata se nesmějí v pracovní okruhu stroje pohybovat (pobývat). Minimální vzdálenost je 5 m.

Nebezpečí pořezání a zhmoždění. Nikdy se nedotýkejte nebezpečných oblastí, když je štípací nůž v pohybu.

Na pracovišti udržujte pořádek! Nepořádek má za následek zranění.

Pozor! Pohyblivé díly stroje!

Veškerou pozornost věnujte pohybu štípacího nože.

Nesnažte se uvolnit zaklíněné špalky rukama.

Pozor!

Před opravou, údržbou nebo čištěním vždy vypněte motor a odpojte stroj od sítě.

Pevně držte špalek během štípání upínacími čelistmi.

Starého oleje se zbavte dle zákona (sběrné místo nebezpečného odpadu). Je zakázáno starý olej vylévat do půdy či smíchat s odpadem.

Před uváděním štípačky na palivové dříví odvzdušněte hydraulické zařízení. (viz „Uvedení do provozu“)

Bod pro zvedání

Vázací bod

Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.

Elektrospotřebiče nepatří do domácího odpadu.

Zařízení, příslušenství a obal odevzdávejte k recyklaci šetřící životní prostředí.

Podle evropské směrnice 2012/19/EU o elektro- a elektronických starších přístrojích není nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Grafické symboly v návodu

Hrozící nebezpečí nebo nebezpečná situace. Ne-respektování těchto pokynů může způsobit zranění nebo věcné škody.

Důležité informace správného zacházení se strojem. Při nedbání těchto pokynů může dojít k poruchám či poškození stroje.

Pokyny pro uživatele. Tyto informace Vám pomohou všechny funkce stroje optimálně využít.

Montáž, obsluha a údržba. Zde je presně vysvětleno co je třeba udělat.

Vezměte si k ruce přiložený návod pro sestavení a ovládání stroje, jestliže v textu je uvedeno číslo obr.

Okruh působnosti stroje

• Štípač palivového dřeva je určen výhradně a pouze pro tuto činnost.
• Štípač palivového dřeva je určen jen pro soukromé používání v domácnosti nebo pro kutily.
• Štípačem lze štěpit pouze špalky, které jsou rovně (kolmo) nařezány.
• Obsahují-li špalky kovové předměty (hřebíky, dráty apod.) je nutné tyto před štípáním odstranit.
• Do této kapitoly patří též dodržení výrobcem předepsaných pokynů z hlediska údržby, péče a event.oprav či čištění stroje.
• Pro provoz je rovněž nutné znát platné předpisy pro případ úrazu, stejně jako zásady první pomoci a bezpečnostně-technická pravidla.

• Každé jiné použití přístroje, které jde nad rámec jeho určení, nepatří do okruhu jeho použití. Za takto event. způsobené škody nenese výrobce žádnou zodpovědnost. Veškerá zodpovědnost za rizika takového užívání přístroje jde na vrub uživatele.

• Veškeré svévolné změny či úpravy na stroji vylučují ručení výrobce pro veškerí takto způsobnené škody.

• Používat elektr.motyku a provádět její seřizování a údržbu smí pouze osoby, které jsou s těmito činnostmi obeznámeny a které byly poučeny o možných rizicích. Event.opravy smí, vedle výrobce,provádět pouze autorizovaný servis.

Zbytková rizika

⚠️ I při dodržení vekerých předpisů a bezpečnostních pokynů nelze vyloučit díky konstrukci a určení stroje jistá zbytková rizika.

Tato lze minimalizovat pouze dokonalou znalostí a hlavně dodržováním veškerých bezpečnostních pokynů a dodržením všech bodů obsažených v kapitole "okruh působnosti stroje".

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.

■ Nebezpečí poranění odštípnutými kusy dřeva.
- Nebezpečí poranění nohou rozštípaným materiálem
- Nebezpečí poranění prstů při uvolňování uvízlých kusů dřeva.
- Ignorování nebo přehlédnutí bezpečnostních opatření mohou zapřičinit zranění uživatele či majetkovou škodu.
- Při nepozornosti, nedodržení bezpečnostních předpisů a při neodborném použití může štípací nůž v pohybu způsobit poranění na ruce nebo na prstech.
- Ohrožení el.proudem při použití vadného el.přípoje.
- Dotknutím se částí stroje, které jsou pod napětím.
- Nebezpečí popálení a uklouznutí způsobené vyteklou hydraulickou kapalinou.
- Poškození sluchu př i dlouhodobé práci bez ochrany uší.

Dále se mohou objevit jistá skrytá rizika i přes veškerá zde uvedená upozornění.

Bezpečnostní pokyny

Před uvedením do provozu čtěte a dbejte všech pokynů zde uvedených, jakož i ve Vaší zemi platných předpisů pro provoz podobných strojů jen tak chráníte sebe a ostatní před možnými zraněními.

Seznamte s bezpečnostními pokyny, předpisy a o-patřeními všechny osoby, které mohou se strojem pracovat.
i Uschovejte pečlivě tyto předpisy.

- Osoba pracující se štípačkou palivového dřeva musí být příslušně poučená o předpokládaném používání štípačky a být důvěrně obeznámená s jejím používáním a s bezpečnostními pokyny.

- Před uvedení do provozu se řádně se strojem seznamte prostřednictvím návodu.

- Nepoužívejte přístroj pro účely, pro které není určen (viz okruh působnosti stroje).

- Bud'te pozorní. Dávejte pozor na to, co děláte. Přistupujte k práci odpovědně. Nepoužívejte přístroj, když jste unavení nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění

• Děti a mládež do 18 let, ale i osoby, které nejsou sez-námené s návodem na obsluhu, nesmí přístroj obsluhovat.
• Nikdy nepracujte se strojem, jsou-li v blízkosti další osoby, zejména děti nebo domácí zvířata.
• Nedovolte žádným osobám, zejména ne dětem, aby se dotýkaly nástroje nebo motoru.

Osobní ochranná výstroj

- Nikdy nepracujte bez použití příslušné ochranné výstroje:

• neužívejte široké oděvy, tělesné ozdoby, které by mohly být pohyblivými částmi stroje zachyceny.
  – V případě dlouhých vlasů síťku na vlasy
  – Noste ochranu očí a sluchu.
• Pevnou obuv se zesílenou špičkou (bezpečnostní obuv)
• Dlouhé kalhoty
• Pevné rukavice
• kufřík první pomoci
• případně mobilní telefon

Bezpečnostní pokyny – Před zahájením práce

Před zahájením práce a v jejím průběhu provádějte následující kontroly. Dodržte příslušné odstavce v originálním návodu k obsluze:

• Je stříhač úplně a předpisově sestavený?
• Je stříhač v dobrém a bezpečném stavu?
• Jsou držadla čistá a suchá?
• Před začátkem práce zajistěte, aby:
• v pracovním okruhu nejsou žádné další osoby, děti či domácí zvířata.
• jste měl zajištěné vracení bez překážek;
  – byl zajištěn pevný postoj.

- Zaručuje pracovní místo nemožnost klopýtnutí? Na pracovišti udržujte pořádek! Nepořádek má za následek zranění -ebezpečí klopýtnutí, uklouznutí!

- Dbejte na pracovní prostředí a jeho vliv na práci:

– Nepracujte za špatných světelných podmínek (např. mlha, déšt, sněžení, soumrak).
- Nepracujte za špatných povětrnostních podmínek (např. za deště, sněhové chumelenice, nebo hrozí-li nebezpečí zásahu bleskem).
– Nepoužívejte stříhač v blízkosti vznětlivých tekutin nebo plynů. Nebezpečí úrazu!

- Uživatel je odpovědný za úrazy nebo ohrožení, jež postihnou jiné osoby nebo jejich majetek.

- Stůjte na bezpečné podlaze, tak, abyste vždy udrželi rovnováhu.

- Stroj neupravujte a jeho části neměňte.

Bezpečnostní pokyny – Obsluha

• Zaujměte pracovní pozici, která je v oblasti ovládacích pák.
• Nikdy nestoupejte na stroj.
• Během pracovních přestávek vypněte přístroj tak, aby nebyl nikdo ohrožen. Zajistěte stříhač před neoprávněným zacházením.

Bezpečnostní pokyny pro štípačku palivového dřeva

• ! Štípač obsluhuje pouze 1 osoba!
• Nikdy neštípejte špalky, které obsahují cizorodé předměty (kov).
• Rozštípané špalky představují nebezpečný pracovní prostor. Nebezpečí klopýtnutí, uklouznutí nebo pádu. Udržujte pracoviště vždy uklizené.
• Při zapnutém stroji nepřibližujte ruce k pohyblivým částem stroje.
• Štípejte pouze dříví, které odpovídá zpracovávaným rozměrům.

Bezpečnostní pokyny – V průběhu práce

• Nikdy nepracujte sami. Vždy udržujte vizuální či hlasový kontekt s další osobou, která v případě potřeby může poskytnout pomoc.
• Vypněte ihned motor při hrozícím nebezpečí nebo v případě nouze.
• Nikdy nenechte stroj běžet bez dozoru.
• Ihned ukončete práci, pocítíte-li tělesné potíže (bolest hlavy, závratě, pocit na zvracení atd.) - v těchto případech se zvyšuje riziko úrazu!
• Přístroj nepřetěžujte. Pracujte pouze v podmínkách pro které je určen.
• V průběhu práce dělejte přestávky, aby se motor ochladil.

Pokyny pro případ nouzové situace

• Případné zranění ošetřete odpovídajícími prostředky pro první pomoc a vyhledejte co nejrychleji lékařskou pomoc.
• Chraňte zraněného před dalším zraněním a provedte jeho zklidnění (před lékařskou pomocí).

Všeobecné bezpečnostní pokyny

• Elekto-nářadí, příslušenství a přídavné jeho prvky používejte vždy v intencích zde uvedených pokynů. Vždy berte v úvahu konkrétní pracovní podmínky a účel činnosti. Použití elektronářadí k jiným účelům než je určeno vede vždy k nebezpečným situacím.
• Nečistěte přístroj kropením vodou. (Zdrojem rizika je elektrický proud).
• Stroj nenechávejte na dešti a stejně tak při dešti nepracujte.

• O přístroj se pečlivě starejte:

– Rid'te se předpisy pro údržbu.

- Udržujte rukojeti suché a nepotřísněné olejem či mazacím tukem.

- Kontrolujte stroj na event. poškození:

– před každým započetím práce musí ochranné prvky být pečlivě prověřeny z hlediska jejich bezvadné funkce. Stroj provozujte pouze se všemi správně namontovanými ochrannými prvky a na stroji neměňte nic, co by mohlo snížit bezpečnost provozu.

– zkontrolujte zda všechny pohyblivé části jsou funkční, nelepí, nedrhnou a nejsou poškozené. Veškeré části stroje musí být správně namontovány a splňovat všechny. Podmínky pro bezchybný a bezpečný provoz.

– poškozené bezpečnostní prvky nebo jiné části musí být prostřednictvím odborné firmy opraveny nebo vyměněny (není-li uvedeno v návodu jinak).
– poškozené či nečitelné bezpečnostní samolepky na stroji je třeba vyměnit.

- Nenechávejte nasazené nářadí (klíče) ve stroji!

Před spuštěním stroje zkontrolujte, zda veškeré nářadí je odstraněno.

- Nepoužívaný stroj skladujte v suchém a uzavřeném místě, ne v dosahu dětí.

- Stroj vypněte a odpojte od proudu vždy při:

• opravách
• údržbě a čištění
• odstraňování poruch
• kontrole přípojného vedení, zda není za- motané nebo poškozené
  – doprava a skladování
  – opuštění stroje (i krátkodobém přerušení práce)

Nedělejte jiné opravy na pile, než které jsou popsány v kapitole „Údržba“. V dalších případech je nutno se obrátit na odborný servis jmenovaný výrobcem anebo přímo na výrobce.

Opravy ostatních částí stroje svěřte bud' výrobci nebo jeho obchodnímu zastoupení.

Používejte jen originální náhradní díly a díly příslušenství. Při použití jiných než originálních součástí vzniká nebezpečí úrazu, poškození stroje a věcné škody. V těchto případech se ruší veškerá zodpovědnost výrobce.

Elektrická bezpečnost

• Provedení přípojného kabelu je podle IEC 60245 (H 07 RN-F) s příčným průměrem nejméně
  2,5 mm^2 při délce kabelu max. do 10 m
• Nikdy nepoužívejte kabel delší než 10 m. Delší kabely mohou způsobit výpadek proudu. Motor nedosáhne svého maximálního výkonu, funkce stroje je redukována.
• Zástrčky a spojovací boxy na přípojných vedeních musí být z gumy, měkkého PVC nebo jiných termoplastických materiálů se stejnými mechanickými vlastnostmi nebo musí být tímto materiálem povlakované.
• Zástrčky přípojného vedení musí být chráněné proti stříkající vodě.
• Pří pokládání přívodního kabelu dbejte na to, aby nepřekážel, nemačkal se nebo se nezlomil, a aby se konektor nenamočil.
• Při používání kabelového bubnu kabel zcela odmotejte.
• Nepoužívejte kabel k jiným účelům než je stanoveno. Kabel chraňte před horkem, olejem a ostrými hranami.
• Pravidelně kontrolujte přívodní kabel a event. poškození jej vyměnňte.
• Nepoužívejte vadná přípojná vedení.
• Při práci ve volném prostoru používejte pouze k tomu určený a označený kabel.
• Nikdy nepoužívejte provizorní el. připojení.
• Ochranné prvky nikdy nepřemošťujte nebo nevyřazujte z provozu.

Elektrická zapojení nebo opravy el. částí svěřte vždy koncesované firmě nebo našemu obchodnímu zastoupení. Dbejte na místní bezpečnostní předpisy a opatření.

Popis přístroje / Náhradní díly

→ Vezměte si k ruce přiložený montážní návod a návod k použití stroje.

Pož.	Objednací číslo	Název
1	×	Předmontovaný přístroj
2	×	Ovládací rameno pravé
2A 359809 Ochrana		obslužného ramena vpravo
2B	359818	Obslužné rameno
3	×	Ovládací rameno levé
3A 359810 Ochrana		obslužného ramena vlevo
3B	359818	Obslužné rameno
4	359811	Upínací čelisti
6	359812	Bezpečnostní třmen vpravo
7	359813	Bezpečnostní třmen vlevo
8	×	Stůl s odkládáním na naštípané dřevo
8A	359814	Stolní deska
8B 359816 Odkládání stolu vpravo
8C 359817 Odkládání stolu vlevo
9	359827	Kolo
10	×	Sáček se šrouby
11	×	Návod k obsluze
12	×	Montážní a ovládací list
13	×	Záruční prohlášení
14	×	Rukojeť
15	×	Štípací nůž
16	359819	Štípací sloupek
17	359821	Tyč pro nastavení zdvihu
18	359829	Spínač-vzpínač
19	359828	Motor
20	359835	Zátka olejové nádrže s měrkou oleje
21	359566 Výpustný šroub oleje
22	359826	Osa koleček
23	359836	Hydraulický ventil (bez obr.)
24	400142 Hydraulický olej (1 litr)
25	359807	Bezpečnostní nálepka

Montáž

Štípačku palivového dříví připojte k síti až po úplném smontování!

Kolečka, stůl a obslužná ramena namontujte podle vyobrazení 2–6 návodu k montáži a obsluze.

Po montáži se ujistěte, že všechny šrouby jsou pevně utažené.

Umístění stroje

10

Stroj musí být instalován bezpečně proti žení na stabilním a rovném podkladu (např. na pové podlaze). Pro zajištění bezpečnosti proti žení je potřebné přišroubovat stroj dvěma dinkami a šrouby (nejméně M10 x 80) na hu.

Dbejte na to,aby pracoviště splňovalo následující podmínky:

• protismykové
• rovné
  – liminace možnosti klopýtnutí
  — s dostatečným osvětlením

Stroj neprovozujte v blízkosti zemního plynu, benzinových výparů nebo dalších těkavých látek, které jsou vznětlivé.

Uvedení do provozu

• Ujistěte se, že stroj je kompletně smontován dle předpisů.
  ■ Před každým použitím zkontrolujte:

- přípojný kabel na poškození izolace či závadu vidlice

nepoužívejte defektní kabely

• poškození přístroje
  (viz „Bezpečnostní pokyny“)
  – že všechny šrouby jsou řádně dotaženy.
• hydrauliku na prüsak oleje
• hydraulické hadice a hadicová spojení
• vypínací zařízení
• stav oleje

Odvzdušnění

Před uváděním štípačky na palivové dříví odvzdušněte aulické zařízení.

Uvolněte zátku olejové nádrže o několik otáček, aby stlačený vzduch mohl uniknout.
➢ Nechte zátku olejové nádrže během provozu otevřenou.
Po skončení práce a před tím, než budete se štípačem hýbat, opět uzavřete zátku olejové nádrže aby olej nevytekl.

Nebude-li hydraulické zařízení odvzdušněno, uzavřený vzduch poškodí těsnění a způsobí trvalé poškození štípačky na palivové dřiví.

Připojení k síti

• Porovnejte napětí uvedené na typovém štítku stroje s napětím ve Vaší síti. Stroj připojte na odpovídající napětí do řádné předpisové zásuvky.
  ■ Použijte kabel s dostatečným průřezem.
• Připojení stroje provedte přes proudový chránič s vybavovacím proudem max. 30 mA.

Jištění: 16 A pomalá

Zapnutí stroje

Přístroj se zapne stisknutím zeleného knoflíku.

Vypnutí

Přístroj se vypne stisknutím červeného knoflíku.

Před každým použitím zařízení nejdřív zkontrolujte ci vypínacího systému (zapnutím a vypnutím).

Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

Jištění proti znovurozběhu při výpadku proudu (vypínač při nulovém napěti)

Při výpadku proudu se přístroj automaticky vypne. Nové zapnutí se provede opětovným stisknutím zeleného knoflíku.

Hydraulika

Před každým použitím překontrolujte hydraulická vedení a hadice.

• Stroj nikdy nespouštějte hrozí-li nebezpečí prostřednictvím hydraulické kapaliny.
• Ujistěte se, že stroj a pracovní místo je čisté bez olejových skvrn. Nebezpečí uklouznutí a nebezpečí ohně.
• Pravidelně kontrolujte množství hydraulického oleje v nádrži (viz kapitola Údržba a péče o stroj).

Práce s palivovým dřevem

Co mohu štípat?

Rozměry štípaných kmenů

Délka špalku min. 100 – max. 550 mm

Průměr špalku min. 80 – max. 300 mm

Průměr špalku je pouze doporučený protože:

- tenké dřevo je obtížné štípat jestliže má více suků nebo jestliže dřevná vlákna jsou příliš silná.

Neštípejte zelené špalky (čerstvé). Suché uskladněné dřevo rozštípnete snadněji a nebudete mít problémy s častým „zakousnutím“ dřeva jako u vlhkého špalku.

Tvrdé dřevo má sklon k výbušnému praskání: Zvyšte při jeho štípání pozoronost!

Mějte na paměti, že rozvětvené dřevo může puknout. V žádném případě nepracujte se dřevem, které není odvětvené.

Důležité pokyny pro štípání:

Příprava:

Připravte dřiví, jež se má rozštípat, na zpracovávané rozměry; dbejte na to, aby bylo dřiví rovně uříznuto. Šikmo uříznuté dřevo se může při štípání sesmeknout.

Špalek vkládejte do štípače tak, aby pro Vás nevzniklo žádné nebezpečí.

Zkontrolujte před štípáním, jestli je štípací sloupek dostatečně namazaný, aby mohl bez problémů zajiždět a vyjiždět.

Obsluha

Práce obouruč

Štípačka dřeva je určená pro provoz jednou osobou. Štípačku nikdy nesmí obsluhovat dvě nebo více o- sob.

Nikdy neblokujte ovládací páky (upínací čelisti).

1. Přístroj se zapne stisknutím zeleného knoflíku. Vyčkejte několik sekund než motor dosáhne svých otáček a než se hydraulika natlakuje.

i Při teplotách nižších než -5^ C nechejte štípač dřeva běžet alespoň 15 min. naprázdno, aby se olej mohl zahřát.

1. Stlačte obě ovládací páky současně dolů.

→ Štípací nůž sjede dolů a rozštípne špalek.

1. Uvolněte obě ovládací páky, štípací nůž zajede zpět do své výchozí polohy.

i Uvolníte-li pouze jednu ovládací páku, zůstane štípací nůž stát.

Před každým použitím zkontrolujte, že jsou ovládací madla v pořádku funkční.

Přestavení výšky zdvihu

U kratších kusů dřeva můžete pracovní výkon zvýšit zkrácením zpětného chodu štípacího nože.

1. Postavte špalek na štípací stůl a popojed'te se štípacím nožem stisknutím obou ovládacích pák směrem dolů až ca. 2 cm nad špalek.
2. Uvolněte jednu ovládací páku, aby štípací nůž zůstal stát v této pozici.
3. Vypněte přístroj a vytáhněte vidlici ze zásuvky.
4. Uvolněte druhou ovládací páku.
5. 13 Povolte stavěcí šroub (A). Stavěcí tyč zdvihu (13) vytáhněte až k zarážce a pak znovu pevně dotáhněte stavěcí šroub (A).

Štípání dřeva:

1. Postavte k štípání určený špalek na stůl.

i Dbejte na to, aby špalek stál na stole rovně. Špalek nikdy neštípejte naležato nebo napříč.
① Materiál určený ke štípání zpracovávejte výhradně ve směru vláken. Pokud byste materiál štípali proti směru vláken, může dojít k poškození stroje.

1. 14 Přidržte špalek upínacími čelistmi. Pro bezpečné a stabilní rozštípnutí špalku se tento musí nacházet uprostřed mezi upínacími čelistmi.

i Dbejte na to, aby nastavení upínacích čelistí odpovídalo průměru špalku. V případě malých průměrů špalíků se musejí čelisti nastavit dovnitř.

⚠ Rozštípnuté dřevo odstraňte z bezprostřední pracovní oblasti. Předejdete tím pracovním úrazům.

• Nikdy nezkoušejte štípat 2 ks dřeva v jednom pracovním kroku.
• Nikdy špalek v průběhu pracovního kroku neměňte (neop-ravovat jeho polohu, nebo jej nahrazovat jiným).

① Nikdy špalek, který zřejmě nelze rozštípnout, nezkoušejte donutit ke štěpu tím, že budete po dobu více sekund „tlačit“ na ovládací madla. To může vést k poškození motoru.

Umístěte špalek znovu na stůl a opakujte štípání nebo jej odložte stranou.

Jak uvolnit zaklínovaný špalek ve stroji.

Existuje nebezpečí, že sukovité dřevo se při štípání zaklíní.

1. Vypněte stroj a vytáhněte vidlici ze zásuvky.
2. Nesnažte se uvolnit zaklíněné špalky rukama.
3. Zaklíněný špalek opatrně dřevenou tyčí pohybem sem a tam uvolněte tak, aby špalek nepoškodil štěpný válec.

⚠ Zaklíněný špalek nikdy neuvolňujte pomocí kladiva.
⚠️ Nikdy zaklíněný špalek nevyřezávejte pilou.
⚠️ Nežádejte další osobu o pomoc.

Ukončení práce:

Zajeďte štípacím nožem do spodní polohy (do zasunutého stavu).
Pustte ovládací páku.
Vypněte stroj a potom vytáhněte yidlici ze zásuvky.
➢ Učiňte kroky popsané v kapitole Údržba a péče.

Údržba a péče

Před každou údržbou a každým čištěním:

• vypněte stroj
  – odpojit od sítě vytažením zástrčky

Další práce spojené s údržbou a čištěním, které nejsou v této kapitole popsány, smí provádět jen výrobce nebo jím jmenované firmy.

Bezpečnostní zařízení, která byla odstraněna během údržby nebo čištění se musí bezpodmínečně opět připevnit a zkontrolovat.

Používejte jen originální díly. Jiné díly by mohly vést k nepředvídaným škodám a poraněním.

Dbejte na to, abyste nezapomněli po skončení opravy nebo údržby nářadí ve stroji.

⚠️ Při těchto pracech vždy noste ochranné rukavice.

Dbejte na dodržení následných kroků, aby funkce stroje byla zachována.

■ Po skončení práce stroj řádně vyčistěte.
- Odstraňte veškeré zbytky praskyřice.
■ Prověřte množství oleje resp. olej vyměňte.

- Stroj pravidelně kontrolujte z hledisek následujících nedostatků jako

• uvolněná upevnění,
• opotřebované nebo poškozené díly přístroje
• správně namontované a funkční nepoškozené kryty a ochranné prvky.

- Kontrolujte pravidelně hydraulické hadice a hadicové spoje z hlediska jejich těsnosti a pevnosti.

■ 12 Štípací sloupek pravidelně mažte tukem nebo ekologickým olejem v rozprašovači.

Naostření štípacího nože

Po dlouhé době provozování přístroje, dojde-li ke snížení štípacího výkonu nebo v případě lehké deformace ostří, štípací nůž příbruste nebo jej naostřete jemným pilníkem (odstraňte oťřepy).

Jak zkontrolovat stav oleje?

1. Štípací sloupek musí být zasunutý.
2. 16 Vyšroubujte měrku oleje.
3. Očistěte měrku a těsnění.
4. Zašroubujte měrku oleje zase do otvoru a pevně ji utáhněte.
5. Znovu vyšroubujte měrku oleje.

17 Hladina oleje musí ležet mezi MIN a MAX.

Při nedostatku oleje (MIN a méně), doplňte olej.

1. Zkontrolujte těsnění. Nesmí být poškozené. Při poškození jej vyměňte.
2. Zastrčte měrku zase do otvoru a pevně ji utáhněte.

Povolte měrku o několik otáček, aby mohl z olejové nádrže uniknout vzduch.

Kdy je nutné olej vyměnit?

První olej je třeba vyměnit po 50 pracovních hodinách, potom každých 500 pracovních hodin.

⚠️ Jsou potřeba dvě osoby.

Výměna oleje:

1. Štípací sloupek musí být zasunutý.
2. 16 Vyšroubujte měrku oleje.
3. Nádobu (nejméně 3,5 l obsah) postavte pod stroj.
4. 16 Vyšroubujte výpustnou zátku (21), aby olej mohl vytéct.

① Veškerý olej nevyteče, zbytek zůstane v olejovém okruhu.

1. Znovu nasad'te těsnění a zašroubujte vypouštěcí zátku.
2. Pomocí čistého trychtýře vlijte nový hydraulicky olej (Množství viz „Technická data“).

① Olej naplňte pomalu a nikoli najednou.

Kontrolujte mezitím stav oleje.

⚠️ V žádném případě nenaplňte příliš mnoho oleje.

1. Očistěte měrku a těsnění.
2. Zkontrolujte těsnění. Nesmí být poškozené. Při poškození jej vyměňte.
3. Zastrčte měrku zase do otvoru a pevně ji utáhněte.

Povolte měrku o několik otáček, aby mohl z olejové nádrže uniknout vzduch.

1. Po výměně oleje nechte štípací sloupek několikrát bez zatížení vyjet nahoru a dolů.

Starého oleje se zbavte dle zákona (sběrné místo nebezpečného odpadu). Je zakázáno starý olej vylévat do půdy či smíchat s odpadem.

Hydraulický olej

i Pro stroj doporučujeme následující oleje:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → objednací čís. 400142 (1 litr)
Mobil DTE 11
nebo srovnatelné

Jiné oleje nepoužívejte. Použití jiného oleje negativně ovlivňuje funkci Štípač palivového dřeva.

Pokyny pro přepravu

Před každým transportem

• Zajed'te se štípacím sloupkem
  – Vypněte stroj
  – Zavřete uzávěr nádrže oleje
  – Odpojit od sítě vytažením zástrčky.
  — Odstraňte štípaný materiál

7 Pro přepravu uchopte jednou rukou madlo (14) a překlopte dřevěný špalek zlehka k sobě. V této poloze je možné štípač bez námahy přemístit.

■ 9 Pro přepravu jeřábem použijte k tomu určený vázací bod (A).
■ Pokud přístroj přepravujete jeřábem, zajistěte jej proti převrácení nebo sesmekávání.
■ Přepravujte přístroj v osobním automobilu pouze v zavazadlovém prostoru, nebo na oddělené přepravní ploše.

9 Štípačku při tom zajistěte v určených bodech upínacími pásy.

Uskladnění

Před každým uskladněním:

– Zajed'te se štípacím sloupkem
- Vypněte stroj
– Zavřete uzávěr nádrže oleje
– Odpojit od sítě vytažením zástrčky.

Nepoužívané přístroje uložte na suchém, uzavřeném místě, které je chráněné před mrazem a mimo dosah dětí a nepovolaných osob.

Před každým skladováním provedte následující pokyny, prodloužíte tak životnost přístroje a zachováte jeho lehký chod při obsluze:

– Provedte důkladnou očistu stroje.
– Zkontrolujte přístroj na poškozené nebo opotřebené díly.

Záruka

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

Možné poruchy

Před každým odstraňováním poruchy

• vypněte stroj
  – odpojit od sítě vytažením zástrčky.

Závada	Možná	příčina	Odstraniní
Špalek není rozštípnut (slabý výkon)	špatná poloha špalku špalek překračuje rozměry štíp. klín nerozštěpuje únik oleje malý tlak oleje použití kabelu přes 10 m nebo kabelu s malým průřezem vodičů.		znovu vložit do stroje použit dopor. rozměr klín naostřit vložte pod stroj papír. Zjistíte-li únik, obraťte se na odbornou firmu. kontrola stavu oleje.Jestliže po doplnění nedojde ke zlepšení, obraťe se na odbornou firmu. použit předepsaný kabel
pohyb štípacího sloupku dolů je nero-vnoměrný nebo sloupek silně vibruje	vzduch v systému štípací sloupek není dostatečně nama-zaný tukem nebo olejem.		Otevřete uzávěr olejové nádrže kontrola stavu oleje. namažte štípací sloupek tukem nebo nastříkejte olejem v rozprašovači;Jestliže po doplnění nedojde ke zlepšení, obraťe se na odbornou firmu.
štípací sloupek se nezasouvá	závada v hydr. systému		Zjistíte-li únik, obraťte se na odbornou firmu.
Motor nenabíhá	závada v el. připojení závada příp. kabelu vadný motor		kontrola jištění Vyměňte propojovací kabel, nebo jej nechte zkontrolovat odborným elektrikářem. Zjistíte-li únik, obraťte se na odbornou firmu.

V prípadě dalších poruch nebo dotazů se prosím obratte na místního prodejce.

Technická data

Typ / Model ASP 6 L-2
Rok výroby viz poslední strana
Síla na klínu	60 kN (6 t)
Hydraulický tlak	21,6 Mpa (216 bar)
Rychlost při chodu vpřed	ca. 0,04 m/sek. (3,6 cm/sek)
Rychlost při zpětném chodu	ca. 0,17 m/sek. (16,5 cm/sek)
Délka špalku	100 - 550 mm
Průměr špalku	80 - 300 mm
Posun na klín	495 mm
Hydraulický olej (max.) 3,5 litr
Hydraulický olej (Změna oleje) O. 1,5 -2,5 litr
Výkon motoru	P_1 = 3000 W S6 40 %
Připojení, Zkratový proud	230 V ~ 50 Hz, 1 kA
Hladina hluku L_PA (Volnoběh) 78,8 dB (A)
Hladina hluku L_PA (Zatížení) 89,8 dB (A)
Rozměry	Délka 840 x Šířka 915 x Výška 1495 mm
Hmotnost	98,2 kg

Schéma zapojení

Technické změny vyhrazeny!

Osobna zaštitna oprema

- Nemojte nikada raditi bez prikladne zaštitne opreme:

• nemojte nositi nikakvu široku odjeću ili nakit (mogli bi biti zahvaćeni od strane pokretnih dijelova)
• Ako imate dugu kosu, nosite mrežicu za kosu.
  – Nosite zaštitne naočale i slušalice.
• Čvrste cipele sa zaštitnom kapicom (sigurnosne cipele)
• Duge hlače
• radne rukavice
• materijal za prvu pomoć
  – mobilni telefon za slučaj potrebe

Po vybalení skontrolujte obsah kartónu na

1	Jednotka zariadenia k zmontovaniu	8	Stôl s miestom na odkladanie štiepaného materiálu
2	Ovládacie rameno pravé	9	Kolečká
3	Ovládacie rameno l'avé	10	Vrecko so skrutkami
4	Napínacie lišty	11	Návod na obsluhu
6	Ochranná rukovát' vpravo	12	Montážny a ovládací list
7	Ochranná rukovát' vl'avo	13	Záručné prehlásenie

Používajte ochranné rukavice.

Nevystavujte stroj daždu. Chránte pred vlhkotou. Chránte pred vlhkostou.

Pred opravami, údržbou a čistením vypnút motor a vytiahnut' zástrčku.

Výrobok zodpovedá daným specifickým poži- adavkám EU smernic pre tyto produkty.

Symboly v návode na použitie

Montáž, obsluha a údržba. Tu Vám bude presne vysvetlené, čo musíte vykonať.

Vezmite si do ruky priložený návod na zostavenie a ovládanie stroja, ak je v texte uvedené číslo obr.

Použitie podl'a predpisov

Bezpečnostné pokyny – Pred uvedením do prevádzky

– Nepoužívejte stříhač v blízkosti vznětlivých tekutin nebo plynů - nebezpečie požiaru!

Bezpečnostné pokyny – Ovládanie

- Počas pracovných prestávok zariadenie vypnite, aby nebol nikto ohrozený. Zajistěte stříhač před neoprávněným zacházením.

Bezpečnostné pokyny – V priebehu práce

Všeobecné bezpečnostné pokyny

Elektrická bezpečnost'

→ Vezmite si do ruky priložený montážny návod a návod na použitie stroja.

Pozícia	Objednávacie č.	Označenie
1	×	Vopred zmontované zariadenie
2	×	Ovládacie rameno pravé
2A	359809	Ovládacie ochranné rameno vpravo
2B	359818	Ovládacie rameno
3	×	Ovládacie rameno l'avé
3A 3598	10 Ovládacie ochranné rameno vl'avo
3B	359818	Ovládacie rameno
4 35981	Napínacie lišty
6	359812	Ochranná rukovát' vpravo
7	359813	Ochranná rukovát' vl'avo
8	×	Stôl s miestom na odkladanie štiepaného materiálu
8A	359814	Stolová doska
8B 3598	16 Miesto na odloženie na stole vpravo
8C	359817 Miesto na odloženie na stole vl'avo
9	359827	Kolesá
10	×	Vrecko so skrutkami
11	×	Návod na obsluhu
12	×	Montážny a ovládací list
13	×	Záručné prehlásenie
14	×	Rukovát'
15	×	Štiepací nôž
16	359819	Štiepací stroj
17	359821	Tyč na nastavenie zdvihu
18	359829	Spínač / vypínač
19	359828	Motor
20	359835	Uzáver olejovej nádrže s odmerkou oleja
21	359566 Výpustná skrutka oleja
22	359826	Os kolesa
23	359836	Hydraulický ventil (bez obr..)
24	400142 Hydraulický olej (1 liter)
25	359807	Bezpečnostná nálepka

Montáž

15 Pred uvedením štiepačky na palivové drevo odvzdušnite hydraulické zariadenie.

Stlačte zelený gombík

Vypínanie

Pred každým použitím skontrolujte hydraulické vedenia a hadice.

Priemer reziva je odporučený pretože:

Nikdy neblokujte ovládacie úchytky (napínacie lišty).

1. Uvol'nite obe ovládacie úchytky, štiepací nôž zájde spät' do svojej východzej polohy.

① Ak uvoľnite len jednu ovládaciu úchytku, zostane štie-pací nôž stát'.

Pred každým použitím sa ubezpečte, či ovládacia rukoväte fungujú..

1. Postavte kmeň na štiepací stôl a prejdite štiepacím nožom stlačením oboch ovládacích úchytek smerom nadol až cca na 2 cm ku kmeňu.

2. Uvoľnite jednu ovládaciu úchytku, aby štiepací nôž zostal stát' v tejto pozícii.

3. Vypnite prístroj a vytiahnite kolík zo zásuvky.

4. Pustite druhú ovládaciu úchytku.

5. 13 Uvoľnite zaistovacie skrutky (A). Vytiahnite tyč nastavenia zdvihu (13) až na doraz a pevne zaistovacie skrutky (A) znova utiahnite.

Štiepanie dreva:

1. Rozštiepené poleno položte kolmo na stôl.

Zaseknutý kmeň nikdy neuvolňujte pomocou kladiva.

Zájdite štiepacím nožom do spodnej polohy (v zasunutom stave).
Pustite ovládaciu úchytku.
Vypnite stroj a potom vytiahnite kolík zo zásuvky.
- Vykonajte kroky opísané v kapitole údržba a starostlivost'.

Údržba a starostlivost'

Pred každou údržbovou a čistiacou prácou

Po údržbe a čistení odstránené bezpečnostné zariadenia musia byt bezpodmienečne znovu odborne namontované spät a skontrolované.

Noste ochranné rukavice, aby ste zabránili porane- n.

Jiné oleje nepoužívejte. Použití jiného oleje negativně ovlivňuje funkci Štípač palivového dřeva.

Pokyny na prepravu

Pred každým transportom:

Pred každým uskladnením:

Pred každým odstránením poruchy

Technické změny vyhradené!

CZ ES-Prohlášení o shodě

podle směrnice ES: 2006/42/ES

CZ na vlastní zodpovědnost, že výrobek

Brennholzspalter (Štípač palivového dřeva) ASP 6 L-2, Seriové číslo: 000001 – 020000

odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic: 2014/30/EU, 2011/65/EU

Brennholzspalter (Štiepačka palivového dreva) ASP 6 L-2, Seriové číslo: 000001 – 020000

CZ Následující normy byly použity:

CZ Uchování technických podkladů:

DK Opbevaringssted for den tekniske dokumentation:

SK Archiv technické dokumentacie:
