BEDIENUNGSANLEITUNG ASP 6 L-2 ATIKA

Originalbetriebsanleitung

Sie dürfen die Maschine nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

Lieferumfang	2
Symbole Gerät / Betriebsanleitung 2/3
Bestimmungsgemäße Verwendung 3
Restrisiken	3
Sicherheitshinweise	4
Gerätebeschreibung / Ersatzteile 6
Montage	6
Aufstellen	6
Inbetriebnahme	6
Arbeiten mit dem Brennholzspalter 7
Wartung und Pflege 8
Transporthinweise	9
Lagerung	9
Garantie	9
Mögliche Störungen 10
Technische Daten 11
Schaltplan	11
Hydraulikplan	11
EG-Konformitätserklärung	164

1 Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

▶ Vollständigkeit
▶ evtl. Transportschäden

1	vormontierte Gerä-teeinheit	8	Tisch mit Spaltgutablage
2	Bedienarm rechts	9	Räder
3	Bedienarm links	10	Schraubenbeutel
4	Spannpratze	11	Betriebsanleitung
6	Schutzbügel rechts	12	Montage- und Bedien-blatt
7	Schutzbügel links		Garantieerklärung

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Beim Arbeiten Gehörschutz tragen, um das Gehör zu schützen.

Beim Arbeiten Schutzbrille tragen, um die Augen vor Spänen und Splittern zu schützen.

Beim Arbeiten Sicherheitsschuhe tragen, um den Fuß vor fallenden Stämmen zu schützen.

Beim Arbeiten Schutzhandschuhe tragen, um die Hände vor Spänen und Splittern zu schützen.

Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen.

Es ist verboten, Schutz- und Sicherheitseinrichtungen zu entfernen oder zu verändern.

Nur für Betrieb durch eine Person! Unbeteiligte Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich (Mindestabstand 5 m) fernhalten.

Schnitt- und Quetschgefahr; niemals gefährliche Bereiche berühren, wenn sich das Spaltmesser bewegt.

Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

Vorsicht! Bewegte Maschinenteile!

Richten Sie immer Ihre volle Aufmerksamkeit auf die Bewegung des Spaltmessers.

Entfernen Sie verklemmte Stämme nicht mit Ihren Händen.

Achtung!

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Halten Sie das Werkstück während des Spaltens mit den Spannpratzen fest.

Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen.

Entlüften Sie die Hydraulikanlage, bevor Sie den Brennholzspalter in Betrieb nehmen. (siehe „Inbetriebnahme“)

Hebepunkt

Zurrpunkt

Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien.

Elektrische Geräte gehören nicht in den Hausmüll.

Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. verwiesen wird.

Bestimmungsgemäße Verwendung

• Der Brennholzspalter ist nur zum Spalten von Holz einsetzbar.
• Der Brennholzspalter ist nur für die private Nutzung im Haus- und Hobby-Bereich einsetzbar.
• Nur gerade abgeschnittenes Holz ist für den Brennholzspalter geeignet.
  ■ Metallteile (Nägel, Draht etc.) sind aus dem zu spaltenden Holz unbedingt zu entfernen.
• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
• Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet

der Hersteller nicht – das Risiko dafür trägt ausschließlich der Benutzer.

■ Eigenmächtige Veränderungen an dem Brennholzspalter schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.
- Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Restrisiken

⚠️ Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzungsgefahr durch abgesprengte Holzstücke.
• Verletzungsgefahr der Füße durch herunterfallendes Spaltgut
• Verletzungsgefahr der Finger beim Lösen verklemmter Holzstücke.
• Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen.
• Durch Unachtsamkeit, Nichteinhaltung der Sicherheitsbestimmungen und unsachgemäßer Verwendung kann es zu Verletzungen an der Hand oder an den Fingern durch das bewegte Spaltmesser kommen.
• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschluss Leitungen.
• Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
• Brand- und Rutschgefahr durch ausgelaufene Hydraulikflüssigkeit.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicherheitshinweise

Lesen und beachten Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

• Wer mit dem Brennholzspalter arbeitet, muss dem vorgesehenen Einsatz entsprechend unterwiesen worden sein und mit dem Gebrauch des Brennholzspalters und den Sicherheitshinweisen vertraut sein.
• Machen Sie sich vor Gebrauch mit Hilfe der Originalbetriebsanleitung mit dem Gerät vertraut.
• Benützen Sie die Maschine nicht für Zwecke, für die sie nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“ und „Arbeiten mit dem Brennholzspalter“).
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
• Kinder und Jugendliche unter 18 Jahren sowie Personen, die nicht mit der Anleitung vertraut sind, dürfen das Gerät nicht bedienen.
• Arbeiten Sie niemals während Personen, insbesondere Kinder oder Haustiere, in der Nähe sind.
• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder den Motor berühren.

Persönliche Schutzausrüstung

- Arbeiten Sie niemals ohne geeignete Schutzausrüstung:

– tragen Sie keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden
– Haarnetz bei langen Haaren
– Schutzbrille und Gehörschutz
- festes Schuhwerk mit Zehenschutzkappe (Sicherheitsschuhe)
- Lange Hosen
– Arbeitshandschuhe
- Erste-Hilfe-Material
- Ggf. Mobiltelefon

Sicherheitshinweise – Vor der Arbeit

Führen Sie vor Inbetriebnahme und regelmäßig während der Arbeit folgende Überprüfungen durch. Beachten Sie die entsprechenden Abschnitte in der Originalbetriebsanleitung:

• Ist das Gerät komplett und vorschriftsmäßig montiert?
• Ist das Gerät in gutem und sicherem Zustand?
• Sind die Handgriffe sauber und trocken?

• Stellen Sie vor Beginn der Arbeit sicher, dass:

• sich im Arbeitsbereich keine weiteren Personen, Kinder oder Tiere aufhalten
  — hindernisfreies Rückweichen für Sie sichergestellt ist

— sicherer Stand gewährleistet ist.

• Ist der Arbeitsplatz frei von Stolpergefahren? Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben - Stolpergefahr!

• Berücksichtigen Sie Umgebungseinflüsse:

• Arbeiten Sie nicht bei unzureichenden Lichtverhältnissen (z. B. bei Nebel, Regen, Schneetreiben oder Dämmerung).

• Arbeiten Sie nicht bei schlechten Wetterbedingungen (z. B. Blitzgefahr, Regen, Schneetreiben)

• Verwenden Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen - Brandgefahr!

• Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
  • Die Maschine bzw. Teile der Maschine nicht verändern.

Sicherheitshinweise - Bedienung

• Nehmen Sie eine Arbeitsstellung ein, die sich im Bereich der Bedienungsgriffe befindet.
• Niemals auf der Maschine stehen.
• Schalten Sie bei Arbeitspausen das Gerät aus, so dass niemand gefährdet wird. Das Gerät vor unbefugtem Zugriff sichern.

Sicherheitshinweise für Brennholzspalter

• Der Holzspalter darf nur von einer einzelnen Person bedient werden.
• Niemals Stämme spalten, die Nägel, Draht oder andere Gegenstände enthalten.
• Bereits gespaltenes Holz und Holzspäne erzeugen einen gefährlichen Arbeitsbereich. Es besteht die Gefahr des Stolperns, Ausrutschens oder Hinfallens. Halten Sie den Arbeitsbereich immer aufgeräumt.
• Niemals bei eingeschalteter Maschine die Hände auf sich bewegende Teile der Maschine legen.
• Spalten Sie nur Holz, das der max. zu verarbeitenden Länge entspricht.

Sicherheitshinweise – Während der Arbeit

• Arbeiten Sie nie allein. Halten Sie ständig Ruf- und Sichtkontakt zu anderen Personen, damit im Notfall sofort Hilfe geleistet werden kann.
• Stoppen Sie sofort den Motor bei drohender Gefahr oder im Notfall
• Lassen Sie das Gerät nie unbeaufsichtigt laufen.
• Beenden Sie sofort die Arbeit wenn körperliche Beschwerden auftreten (z. B. Kopfschmerzen, Schwindel, Übelkeit, usw.) - Es besteht eine erhöhte Unfallgefahr!
• Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Legen Sie Pausen während der Arbeit ein, damit sich der Motor abkühlen kann

Verhalten im Notfall

• Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an.
• Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Allgemeine Sicherheitshinweise

• Verwenden Sie das Gerät, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch des Gerätes für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
• Die Maschine nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).
• Maschine nicht im Regen stehen lassen oder bei Regen arbeiten.

• Pflegen Sie das Gerät mit Sorgfalt:

– Befolgen Sie die Wartungsvorschriften.

- Halten Sie Handgriffe trocken und frei von Harz, Öl und Fett.

- Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

- Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen könnte.

- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzustellen.

- Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

- Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

- Lassen Sie kein Werkzeug stecken!

Überprüfen Sie stets vor dem Einschalten, dass alle Werkzeuge entfernt sind.

- Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

- Schalten Sie die Maschine ab und ziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
• Wartungs- und Reinigungsarbeiten
  – Beseitigung von Störungen
• Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
• Transport und Lagerung
• Verlassen (auch bei kurzzeitigen Unterbrechungen)

⚠ Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung“ beschrieben sind, an dem Gerät vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst.
⚠️ Reparaturen an anderen Teilen des Gerätes haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.
Nur Originalersatz-, Zubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Elektrische Sicherheit

• Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens ⇒ 2,5 mm² bei einer Kabellänge bis max. 10 m
• Niemals Anschlussleitungen über 10 m verwenden. Längere Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion der Maschine wird reduziert.
• Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.
• Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
• Beim Verlegen der Anschlussleitungen darauf achten, dass sie nicht gequetscht, geknickt und die Steckverbindung nicht nass wird.
• Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
• Verwenden Sie keine defekten Anschlussleitungen.
• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
• Keine provisorischen Elektroanschlüsse einsetzen.
• Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.

⚠️ Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder den Hersteller zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

1 8 Gerätebeschreibung / Ersatzteile

→ Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand.

Pos.	Bestell-Nr.	Bezeichnung
1	×	Vormontiertes Gerät
2	×	Bedienarm rechts
2A	359809	Bedienarmschutzrechts
2B	359818	Bedienarm
3	×	Bedienarm links
3A	359810	Bedienarmschutzlinks
3B	359818	Bedienarm
4	359811	Spannpratze
6	359812	Schutzbügelrechts
7	359813	Schutzbügellinks
8	×	Tisch mit Spaltgutablage
8A	359814	Tischplatte
8B	359816	Tischablagerechts
8C	359817	Tischablagelinks
9	359827	Rad
10	×	Schraubenbeutel
11	×	Betriebsanleitung
12	×	Montage- und Bedienblatt
13	×	Garantieerklärung
14	×	Handgriff
15	×	Spaltmesser
16	359819	Spaltsäule
17	359821	Hubeinstellstange
18	359829 Ein-/Ausschalter
19	359828	Motor
20	359835 Öltankverschluss / Ölmessstab
21	359566	Ablasschraube
26	359807	Sicherheitsaufkleber

Montage

Schließen Sie den Brennholzspalter erst nach vollständigem Zusammenbau ans Stromnetz an!

Montieren Sie die Räder, den Tisch sowie die Bedienarme wie in den Abbildungen 2 – 6 im Montage- und Bedienungsblatt gezeigt.

Vergewissern Sie sich nach der Montage, dass alle Schrauben fest angezogen sind.

Aufstellen

1. Die Maschine muss standsicher auf einem stabi- und ebenen Untergrund (z. B. Betonboden) aufgestellt en. Um die Standsicherheit zu gewährleisten, ist es derlich die Maschine mit zwei Dübeln und Schrauben (destens M10 x 80) am Boden zu verschrauben.

Achten Sie darauf, dass der Arbeitsbereich folgende Bedingungen erfüllt:

• rutschfest
• eben
  – frei von Stolpergefahren
  — ausreichende Lichtverhältnisse

Die Maschine nicht in der Nähe von Erdgas, Benzinrinnen oder anderen leicht brennbaren Materialien betreiben.

Inbetriebnahme

• Vergewissern Sie sich, dass die Maschine komplett und vorschriftsmäßig montiert ist.
  ■ Überprüfen Sie vor jedem Gebrauch:

- die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

⚠️ verwenden Sie keine defekten Leitungen

- die Maschine auf eventuelle Beschädigungen (siehe „Sicherheitshinweise“)

- ob alle Schrauben fest angezogen sind

- die Hydraulik auf Leckstellen

- Hydraulikschläuche und Schlauchverbindungen

- Ausschalteinrichtungen

- den Olstand

Entlüften

15 Entlüften Sie die Hydraulikanlage, bevor Sie den Brennholzspalter in Betrieb nehmen.

Lösen Sie den Öltankverschluss (20) einige Umdrehungen, damit Luft aus dem Öltank entweichen kann.
➢ Lassen Sie die Kappe während des Betriebes geöffnet.
➢ Bevor Sie den Brennholzspalter bewegen, schließen Sie den Öltankverschluss wieder, da sonst Öl ausläuft.

Wenn die Hydraulikanlage nicht entlüftet wird, beschädigt die eingeschlossene Luft die Dichtungen und verursacht eine dauerhafte Beschädigung des Brennholzspalters.

Netzanschluß

• Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steckdose an.
  ■ Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt.
• Schließen Sie die Maschine über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30 mA an.

Absicherung: 16 A träge

Einschalten

Drücken Sie den grünen Knopf.

Ausschalten

Drücken Sie den roten Knopf.

⚠️ Überprüfen Sie vor jedem Gebrauch die Funktion der Ausschaltvorrichtung (durch Ein- und Ausschalten). Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Wiederanlaufsicherung bei Stromunterbrechung (Nullspannungsauslöser)

① Bei Stromausfall, unbeabsichtigtes Ziehen des Steckers, defekte Sicherung usw. schaltet das Gerät automatisch ab. Zum Wiedereinschalten drücken Sie erneut den grünen Knopf am Ein-/Ausschalter.

Hydraulik

Überprüfen Sie vor jedem Gebrauch die Hydraulikleitungen und -schläuche.

• Niemals die Maschine betreiben, wenn eine Gefahr durch Hydraulikflüssigkeit besteht.
• Stellen Sie sicher, dass die Maschine und der Arbeitsbereich sauber und frei von Ölflecken sind. Rutsch- und Feuergefahr!
• Überprüfen Sie regelmäßig, ob genügend Hydrauliköl im Behälter ist (siehe Wartung und Pflege)

Arbeiten mit dem Brennholzspalter

Was kann ich spalten?

Größe der zu spaltenden Stämme

Holzlänge: min. 100 – max. 550 mm

Holzdurchmesser: min. 80 – max. 300 mm

Der Holzdurchmesser ist ein empfohlener Richtwert, weil:

- dünnes Holz kann schwer zu spalten sein, wenn es Astlöcher enthält oder die Fasern zu stark sind.

Spalten Sie keine grünen Stämme. Trockene, gelagerte Stämme spalten sich viel leichter und verursachen nicht so oft ein Festfressen wie grünes (nasses) Holz.

Harthölzer neigen zum Zerplatzen: lassen Sie erhöhte Vorsicht walten!

Achten Sie darauf, dass verastetes Holz aufplatzen kann. Verwenden Sie auf keinen Fall Holz, welches nicht entastet ist.

Besondere Hinweise zum Spalten:

Vorbereitungen:

11 Bereiten Sie das zu spaltende Holz auf die maximal zu verarbeitenden Abmessungen vor und achten Sie darauf, dass das Holz gerade geschnitten ist. Schräg abgeschnittenes Holz kann beim Spalten wegrutschen.

Legen Sie sich das Holz am Holzspalter so zurecht, dass keine Gefahr für Sie besteht (Stolpergefahr).

i Überprüfen Sie vor dem Spalten, ob die Spaltsäule ausreichend gefettet ist, damit diese problemlos ein- und ausfahren kann.

Bedienung

Zweihandbetrieb

Der Holzspalter ist nur für den Betrieb durch eine Person ausgelegt. Den Holzspalter niemals mit zwei oder mehreren Personen bedienen.

Blockieren Sie niemals die Bedienungsgriffe (Spannpratzen).

1. Drücken Sie den grünen Einschaltknopf. Warten Sie ein paar Sekunden, damit der Motor seine Enddrehzahl erreicht und der Druck in der Hydraulikpumpe aufgebaut wird.
   ① Bei Temperaturen unter -5^ C den Holzspalter mindestens 15 min. im Leerlaufbetrieb laufen lassen, damit sich das Öl erwärmen kann.
2. Drücken Sie beide Bedienungsgriffe gleichzeitig nach unten.
   → Das Spaltmesser fährt herunter und der Stamm wird gespalten.
3. Lassen Sie beide Bedienungsgriffe los, das Spaltmesser fährt in seine Ausgangsposition zurück.
   i Lassen Sie nur einen Bedienungsgriff los, bleibt das Spaltmesser stehen.

Vergewissern Sie sich vor jedem Gebrauch, dass die Bedienungsgriffe ordnungsgemäß funktionieren.

Hubhöhenverstellung

Bei kürzeren Holzstücken können Sie die Arbeitsleistung durch Verkürzen des Spaltmesserrücklaufs steigern.

1. Stellen Sie den Stamm auf den Spaltisch und fahren das Spaltmesser durch herunterdrücken der beiden Bedienungsgriffe bis ca. 2 cm an den Stamm heran.
2. Lassen Sie einen Bedienungsgriff los, damit das Spaltmesser in dieser Position stehen bleibt und schalten Sie das Gerät aus.
3. Netzstecker ziehen.
4. Lassen Sie den zweiten Bedienungsgriff los.
5. 13 Lösen Sie die Feststellschraube (A). Ziehen Sie die Hubeinstellstange (13) bis zum Anschlag heraus und ziehen Sie dann die Feststellschraube (A) wieder fest an.

Holz spalten:

1. Stellen Sie den zu spaltenden Stamm senkrecht auf den Tisch.

i Beachten Sie, dass der Stamm eben und selbstständig auf dem Tisch steht. Spalten Sie den Stamm niemals liegend oder quer.

D

Bearbeiten Sie das Spaltgut ausschließlich in Faserrichtung. Es kann zu Beschädigungen an der Maschine kommen, wenn Sie das Spaltgut gegen die Faserrichtung spalten.

1. 14 Halten Sie den Stamm mit den Spannpratzen (5) fest. Um den Stamm sicher und stabil spalten zu können, muss sich dieser mittig zwischen den Spannpratzen befinden.

Achten Sie darauf, dass die Spannpratzen entsprechend dem Durchmesser des Stammes eingestellt sind. Bei kleinen Durchmessern müssen sie nach innen gestellt werden.

⚠️ Entfernen Sie gespaltenes Holz aus Ihrem unmittelbaren Arbeitsbereich. Dadurch vermindern Sie Arbeitsunfälle.

• Niemals zwei Stämme in einem Arbeitsgang spalten.
• Niemals Holz während des Arbeitsvorganges nachlegen oder ersetzen.

① Niemals durch Aufrechterhalten des Schubs über mehrere Sekunden ein Spalten des Stammes erzwingen. Dies kann zu Beschädigungen an der Maschine führen.

Positionieren Sie den Stamm erneut auf dem Tisch und wiederholen Sie den Spaltvorgang oder legen Sie den Stamm zur Seite.

Wie wird ein festgeklemmter Stamm gelöst?

Es besteht die Gefahr, dass sich astiges Spaltgut beim Spaltvorgang verklemmt.

1. Gerät ausschalten und Netzstecker ziehen.
2. Entfernen Sie verklemmte Stämme nicht mit Ihren Händen.
3. Den festgeklemmten Stamm vorsichtig mit einer Brechstange hin- und her bewegen, damit sich der Stamm lösen kann. Spaltsäule nicht beschädigen!

⚠️ Beim Lösen niemals auf den festgeklemmten Stamm hämmern.

⚠️ Sägen Sie den eingeklemmten Stamm niemals heraus.

⚠️ Bitten Sie keine zweite Person um Unterstützung.

Arbeitsende:

Fahren Sie das Spaltmesser in die untere Position (eingefahrener Zustand).
➢ Lassen Sie einen Bedienungsgriff los.
➢ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
Wartungs- und Pflegehinweise beachten.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit:

• Gerät ausschalten
  — Netzstecker ziehen

Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

⚠️ Schutzhandschuhe tragen, um Verletzungen an den Händen zu vermeiden.

① Beachten Sie folgendes, um die Funktionsfähigkeit des Brennholzspalters zu erhalten:

■ Reinigen Sie die Maschine nach Arbeitsende gründlich.
■ Entfernen Sie Harzrückstände.
- Ölstand prüfen bzw. Öl auswechseln

- Überprüfen Sie das Gerät auf offensichtliche Mängel wie

• lose Befestigungen
• verschlissene oder beschädigte Bauteile
• richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen

- Überprüfen Sie Hydraulikschläuche und Schlauchverbindungen regelmäßig auf Dichtigkeit und Festigkeit.

■ 12 Fetten Sie die Spaltsäule (15) regelmäßig ein oder ölen Sie diese mit einem umweltfreundlichen Sprühöl ein.

Spaltmesser schärfen

Nach langer Betriebsdauer, bei verminderter Spaltleistung oder bei leichter Verformung der Schneide das Spaltmesser abschleifen oder mit einer feinen Feile schärfen (Grate entfernen).

Wie überprüfe ich den Ölstand?

1. Die Spaltsäule muss im eingefahrenen Zustand sein.
2. 16 Drehen Sie den Ölmessstab heraus.
3. Säubern Sie den Ölmessstab und die Öldichtung.
4. Stecken Sie den Messstab wieder in die Öffnung und drehen Sie ihn fest.
5. Drehen Sie den Ölmessstab wieder heraus.
   17 Ölstand muss zwischen MIN und MAX liegen.
   Füllen Sei bei zu niedrigem Ölstand (MIN oder weniger) gleichwertiges Öl nach.
6. Überprüfen Sie die Öldichtung. Diese muss bei Beschädigungen ausgetauscht werden.
7. Stecken Sie den Messstab wieder in die Öffnung und drehen Sie ihn wieder fest.

① Lösen Sie den Messstab einige Umdrehungen, damit Luft aus dem Öltank entweichen kann.

Wann wechsle ich das Öl aus?

Erster Ölwechsel nach 50 Betriebsstunden, dann alle 500 Betriebsstunden.

Es sind zwei Personen erforderlich.

Auswechseln:

1. Die Spaltsäule muss im eingefahrenen Zustand sein.
2. 16 Drehen Sie den Ölmessstab heraus.
3. Stellen Sie einen Behälter, der mindestens 3,5 Liter Öl aufnehmen kann, unter den Holzspalter.
4. 16 Schrauben Sie den Ablassstopfen (21) ab, damit das Öl raus laufen kann.
   Das gesamte Öl wird nicht herauslaufen, sondern ein Rest wird im Ölkreislauf bleiben.
5. Dichtung und Ablassstopfen wieder einsetzen.
6. 17 Füllen Sie das neue Hydrauliköl mit Hilfe eines sauberen Trichters ein (Menge siehe „Technische Daten“)
   i Füllen Sie das Öl langsam und nicht auf einmal ein.
   Überprüfen Sie zwischendurch den Ölstand.
   ⚠️ Auf keinen Fall zu viel Öl einfüllen.
7. Säubern Sie den Ölmessstab und die Öldichtung.
8. Überprüfen Sie die Öldichtung. Diese muss bei Beschädigungen ausgetauscht werden.
9. Stecken Sie den Messstab wieder in die Öffnung und drehen Sie ihn wieder fest.
   i Lösen Sie den Messstab einige Umdrehungen, damit Luft aus dem Öltank entweichen kann.
10. Lassen Sie nach einem Ölwechsel die Spaltsäule einige Male ohne Belastung ein- und ausfahren.

Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen.

Hydrauliköl

i Für den Hydraulikzylinder empfehlen wir die folgenden Hydrauliköle:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → Bestell-Nr. 400142 (1 Liter)
Mobil DTE 11
oder gleichwertiges

Keine anderen Ölsorten verwenden. Der Gebrauch von anderen Ölsorten beeinflusst die Funktion des Hydraulikzylinders.

Transporthinweise

Vor jedem Transport

• Spaltsäule einfahren
• Gerät ausschalten
  – Öltankverschluss schließen
  — Netzstecker ziehen
• Spaltgut entfernen

7 Zum Transportieren fassen Sie mit einer Hand an den Handgriff (14) und kippen den Holzspalter leicht zu sich hin. In dieser Stellung kann der Spalter mühelos transportiert werden.

■ 9 Verwenden Sie zum Transportieren mit einem Kran den dafür vorgesehenen Hebepunkt (A).
■ Sichern Sie das Gerät gegen umkippen oder wegrutschen, wenn Sie es mit einem Kran transportieren.
■ Transportieren Sie das Gerät im KFZ nur im Kofferraum oder einer separaten Transportfläche.
9 Sichern Sie dabei den Holzspalter an den dafür vorgesehenen Punkten mit Zurrgurten.

Lagerung

Vor jeder Lagerung:

• Spaltsäule einfahren
• Gerät ausschalten
• Öltankverschluss schließen
• Netzstecker ziehen

Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort, der vor Frost geschützt ist, außerhalb der Reichweite von Kindern und unbefugter Personen auf.

Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer des Gerätes zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:

– führen Sie eine gründliche Reinigung durch.
- überprüfen Sie das Gerät auf beschädigte oder verschlissene Bauteile.

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Mögliche Störungen

Vor jeder Störungsbeseitigung

• Gerät ausschalten
  — Netzstecker ziehen

Problem	mögliche	Ursache	Beseitigung
Stamm wird nicht gespalten(zu wenig Spaltleistung)	⇒ Stamm ist nicht richtig positioniert⇒ Stamm überschreitet die zulässigen Abmessungen oder das Holz ist für die Leistung der Maschine zu hart⇒ Spaltkeil spaltet nicht⇒ Öl-Leck⇒ Hydraulikdruck zu niedrig⇒ falsche Anschlussleitung (länger als 10 m oder zu kleiner Aderquerschnitt)	⇒ positionieren Sie den Stamm erneut⇒ Stamm auf zulässige Abmessungen schneiden⇒ Spaltkeil schärfen, auf Grat oder Kerben prüfen⇒ Legen Sie ein Stück Karton unter den Holzspalter, um das Leck zu finden. Zur Problembehebung wenden Sie sich an den Hersteller.⇒ Ölstand überprüfen; wenn nötig Öl nachfüllen.Problem ist nicht zu beheben, bitte wen-den Sie sich an den Hersteller.⇒ richtige Anschlussleitung verwenden
Spaltsäule fährt schwankend oder mit starken Vibrationen ein	⇒ Luft im Kreislauf⇒ Spaltsäule nicht ausreichend eingefettet bzw. eingeölt	⇒ Öltankverschluss öffnen⇒ Ölstand überprüfen; wenn nötig Öl nachfüllen.⇒ Spaltsäule infetten oder mit einem umweltfreundlichen Sprühöl einölen.Problem ist nicht zu beheben, bitte wen-den Sie sich an den Hersteller.
Spaltsäule fährt nicht ein	⇒ Hydraulikpumpe defekt	⇒ Zur Problembehebung wenden Sie sich an den Hersteller.
Motor läuft nicht an	⇒ Netzspannung fehlt⇒ Anschlusskabel defekt⇒ Elektromotor defekt	⇒ Absicherung überprüfen⇒ Anschlusskabel austauschen bzw. von einem Elektrofachmann überprüfen lassen⇒ Zur Problembehebung wenden Sie sich an den Hersteller.

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.

Bei Fragen: Telefon [phone] – 605

-	607
-	613
-	622
-	625

Technische Daten

Modell / Typ ASP 6 L-2
Baujahr	siehe
Spaltkraft	60 kN (6 t)
Hydraulikdruck	21,6 Mpa (216 bar)
Vorlaufgeschwindigkeit	ca.	0,04 m/sek. (3
Rücklaufgeschwindigkeit ca. 0,17 m/sek. (16,5 cm/sek)
Holzlänge	100 - 550 mm
Holzdurchmesser	80 - 300 mm
Spalthub	495 mm
Hydrauliköl (max.) 3,5 Liter
Hydrauliköl (bei Ölwechsel) ca. 1,5 - 2,5 Liter
Elektromotorleistung	P_1 = 3000 W S6 40 %
Anschluss, Netzfrequenz, Kurzschlussstrom	230 V ~, 50 Hz, 1 kA
Schalldruckpegel L_PA (Leerlauf) 78,8 dB (A)
Schalldruckpegel L_PA (Lastlauf) 89,8 dB (A)
Abmessungen	Länge 840 x Breite 915 x Höhe 1495 mm
Gewicht	98,2 kg

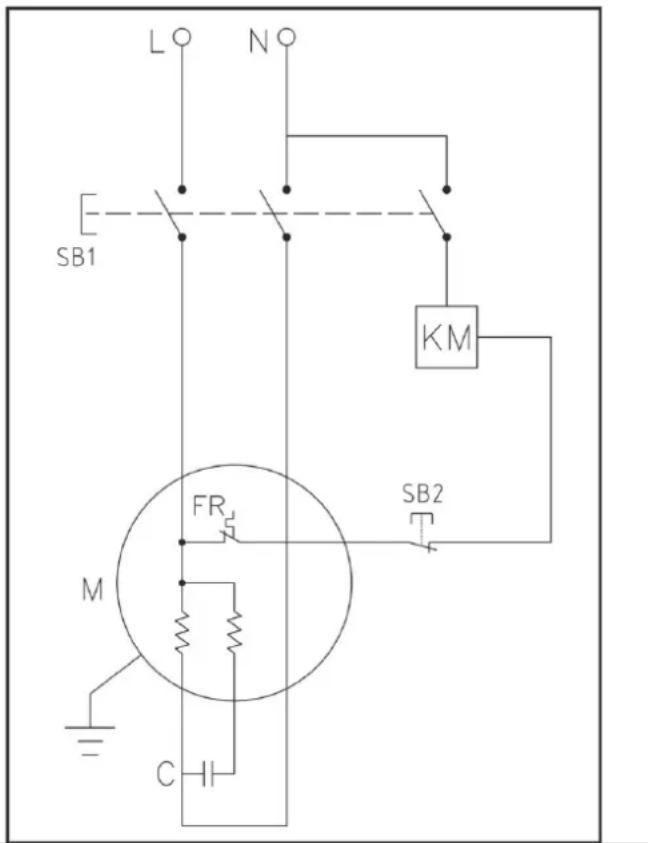

Schaltplan

Technische Änderungen vorbehalten!

D EG-Konformitätserklärung

entsprechend der Richtlinie: 2006/42/EG

D Hiermit erklären wir

D in alleiniger Verantwortung, dass das Produkt

Brennholzspalter ASP 6 L-2, Seriennummer: 000001 – 020000

konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2014/30/EU, 2011/65/EU

D Folgende harmonisierte Normen wurden angewandt:

D Aufbewahrung der technischen Unterlagen:

GB Keeping of technical documents at:

F Conservation de la documentation technique:

Altrad Lescha Atika GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A.

Burgau, 03.08.2021

i.A. G. Koppenstein, Konstruktionsleitung

D	Baujahr	HR	Godina gradnje
GB	Year of construction	I	Anno di costruzione
F	Année de construction	NL	Bouvwjaar
BG	година на производство	PL	Rok produkcji
CZ	Rok výroby	RO	An de constructie
DK	Produktionsår	S	Tillverkningsår
E	Año de fabricación	SK	Výrobný rok
FIN	Valmistusvuosi	SLO	Leto izdelave
H	Gyártási év

359805-02 08/21
