BEDIENUNGSANLEITUNG ASP 16 N-2 ATIKA

Originalbetriebsanleitung

Sie dürfen die Maschine nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

Lieferumfang	3
Symbole Gerät / Betriebsanleitung 3
Bestimmungsgemäße Verwendung 4
Restrisiken	4
Sicherheitshinweise	4
Gerätebeschreibung / Ersatzteile 7
Montage	7
Aufstellen	7
Inbetriebnahme	7
Arbeiten mit dem Brennholzspalter 8
Wartung und Pflege 9
Transporthinweise	10
Lagerung	11
Garantie	11
Mögliche Störungen 11
Technische Daten 12

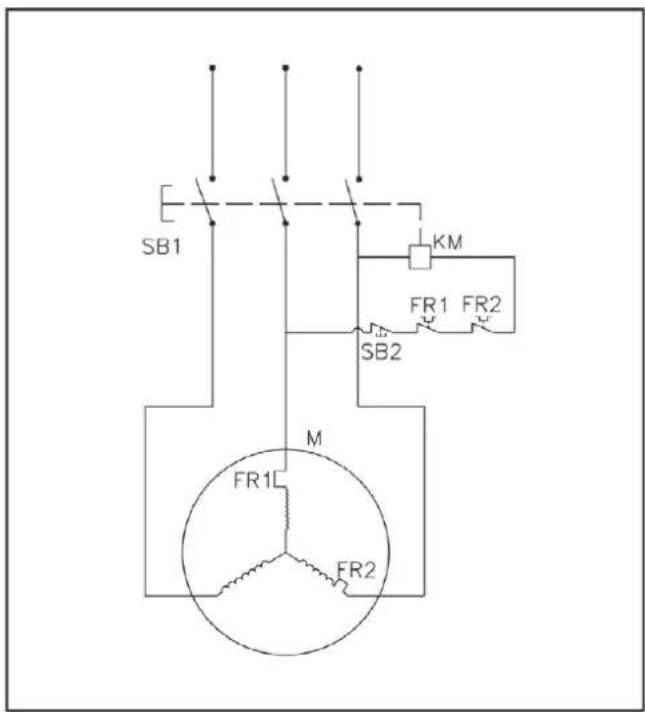

Schaltplan	12

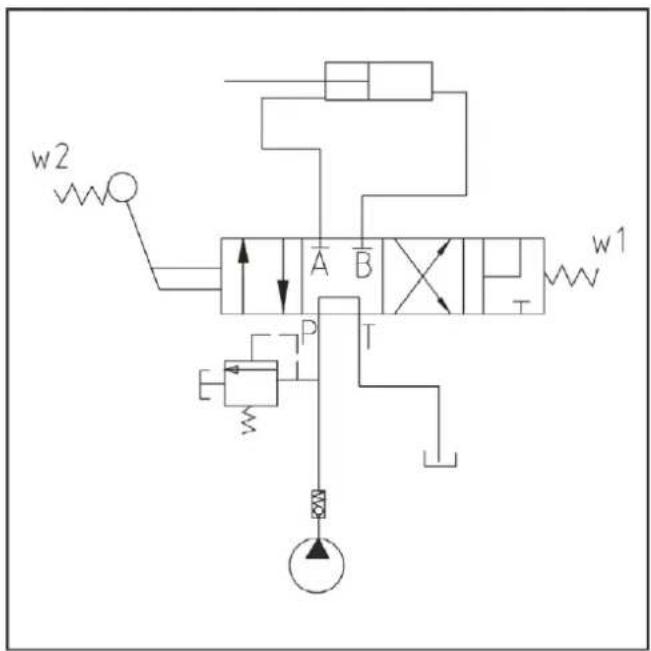

Hydraulikplan	12
EG-Konformitätserklärung	109

1 Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

▶ Vollständigkeit
▶ evtl. Transportschäden

1x vormontierte Geräteeinheit		1
1x Schutzarm 2
1x Sicherungshaken 3
1x Stammheber 4
2x Rad		5
1x Radachse		6
1x Transportstützrad		7
1x Schraubenbeutel		8
1x Betriebsanleitung 9
1x Montage- und Bedienblatt		10
1x Garantieerklärung

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Beim Arbeiten Gehörschutz tragen, um das Gehör zu schützen.

Beim Arbeiten Schutzbrille tragen, um die Augen vor Spänen und Splittern zu schützen.

Beim Arbeiten Sicherheitsschuhe tragen, um den Fuß vor fallenden Stämmen zu schützen.

Beim Arbeiten Schutzhandschuhe tragen, um die Hände vor Spänen und Splittern zu schützen.

Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen.

Es ist verboten, Schutz- und Sicherheitseinrichtungen zu entfernen oder zu verändern.

Nur für Betrieb durch eine Person! Unbeteiligte Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich (Mindestabstand 5 m) fernhalten.

Schnitt- und Quetschgefahr; niemals gefährliche Bereiche berühren, wenn sich das Spaltmesser bewegt.

Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

Vorsicht! Bewegte Maschinenteile! Richten Sie immer Ihre volle Aufmerksamkeit auf die Bewegung des Spaltmessers.

Entfernen Sie verklemmte Stämme nicht mit Ihren Händen.

Achtung! Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen.

Entlüften Sie die Hydraulikanlage, bevor Sie den Brennholzspalter in Betrieb nehmen. (siehe „Inbetriebnahme“)

Hebepunkt

Achten Sie auf die Drehrichtung des Motors (siehe

Motorpfeil), denn der Betrieb mit falscher Drehrichtung beschädigt die Ölpumpe. (siehe „Inbetriebnahme“)

Siehe „Arbeiten mit dem Brennholzspalter“

Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien.

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. verwiesen wird.

...

Bestimmungsgemäße Verwendung

• Der Brennholzspalter ist nur zum Spalten von Holz einsetzbar.
• Der Brennholzspalter ist nur für die private Nutzung im Haus- und Hobby-Bereich einsetzbar.
• Nur gerade abgeschnittenes Holz ist für den Brennholzspalter geeignet.
  ■ Metallteile (Nägel, Draht etc.) sind aus dem zu spaltenden Holz unbedingt zu entfernen.
• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Be-

folgung der in der Anleitung enthaltenen Sicherheitshinweise.

• Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht – das Risiko dafür trägt ausschließlich der Benutzer.
• Eigenmächtige Veränderungen an dem Brennholzspalter schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.
• Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtsnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

■ Verletzungsgefahr durch abgesprengte Holzstücke.
- Verletzungsgefahr der Füße durch herunterfallendes Spaltgut
- Verletzungsgefar der Finger beim Lösen verklemmter Holzsstücke.
- Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen.
- Durch Unachtsamkeit, Nichteinhaltung der Sicherheitsbestimmungen und unsachgemäßer Verwendung kann es zu Verletzungen an der Hand oder an den Fingern durch das bewegte Spaltmesser kommen.
- Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlußleitungen.
- Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
- Brand- und Rutschgefahr durch ausgelaufene Hydraulikflüssigkeit.
- Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicherheitshinweise

Lesen und beachten Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

• Wer mit dem Brennholzspalter arbeitet, muss dem vorgesehenen Einsatz entsprechend unterwiesen worden sein und mit dem Gebrauch des Brennholzspalters und den Sicherheitshinweisen vertraut sein.
• Machen Sie sich vor Gebrauch mit Hilfe der Originalbetriebsanleitung mit dem Gerät vertraut.
• Benützen Sie die Maschine nicht für Zwecke, für die sie nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“ und „Arbeiten mit dem Brennholzspalter“).
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
• Kinder und Jugendliche unter 18 Jahren sowie Personen, die nicht mit der Anleitung vertraut sind, dürfen das Gerät nicht bedienen.
• Arbeiten Sie niemals während Personen, insbesondere Kinder oder Haustiere, in der Nähe sind.
• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder den Motor berühren.

Persönliche Schutzausrüstung

- Arbeiten Sie niemals ohne geeignete Schutzausrüstung:

– tragen Sie keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden
– Haarnetz bei langen Haaren
– Schutzbrille und Gehörschutz
- festes Schuhwerk mit Zehenschutzkappe (Sicherheitsschuhe)
- Lange Hosen
– Arbeitshandschuhe
- Erste-Hilfe-Material
- Ggf. Mobiltelefon

Sicherheitshinweise – Vor der Arbeit

Führen Sie vor Inbetriebnahme und regelmäßig während der Arbeit folgende Überprüfungen durch. Beachten Sie die entsprechenden Abschnitte in der Originalbetriebsanleitung:

• Ist das Gerät komplett und vorschriftsmäßig montiert?
• Ist das Gerät in gutem und sicherem Zustand?
• Sind die Handgriffe sauber und trocken?

• Stellen Sie vor Beginn der Arbeit sicher, dass:

• sich im Arbeitsbereich keine weiteren Personen, Kinder oder Tiere aufhalten
  — hindernisfreies Rückweichen für Sie sichergestellt ist

— sicherer Stand gewährleistet ist.

• Ist der Arbeitsplatz frei von Stolpergefahren? Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben - Stolpergefahr!

• Berücksichtigen Sie Umgebungseinflüsse:

• Arbeiten Sie nicht bei unzureichenden Lichtverhältnissen (z. B. bei Nebel, Regen, Schneetreiben oder Dämmerung).

• Arbeiten Sie nicht bei schlechten Wetterbedingungen (z. B. Blitzgefahr, Regen, Schneetreiben)

• Verwenden Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen - Brandgefahr!

• Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
  • Die Maschine bzw. Teile der Maschine nicht verändern.

Sicherheitshinweise - Bedienung

• Nehmen Sie eine Arbeitsstellung ein, die sich im Bereich der Bedienungsgriffe befindet.
• Niemals auf der Maschine stehen.
• Schalten Sie bei Arbeitspausen das Gerät aus, so dass niemand gefährdet wird. Das Gerät vor unbefugtem Zugriff sichern.

Sicherheitshinweise für Brennholzspalter

• Der Holzspalter darf nur von einer einzelnen Person bedient werden.
• Niemals Stämme spalten, die Nägel, Draht oder andere Gegenstände enthalten.
• Bereits gespaltenes Holz und Holzspäne erzeugen einen gefährlichen Arbeitsbereich. Es besteht die Gefahr des Stolperns, Ausrutschens oder Hinfallens. Halten Sie den Arbeitsbereich immer aufgeräumt.
• Niemals bei eingeschalteter Maschine die Hände auf sich bewegende Teile der Maschine legen.
• Spalten Sie nur Holz, das der max. zu verarbeitenden Länge entspricht.

Sicherheitshinweise – Während der Arbeit

• Arbeiten Sie nie allein. Halten Sie ständig Ruf- und Sichtkontakt zu anderen Personen, damit im Notfall sofort Hilfe geleistet werden kann.
• Stoppen Sie sofort den Motor bei drohender Gefahr oder im Notfall
• Lassen Sie das Gerät nie unbeaufsichtigt laufen.
• Beenden Sie sofort die Arbeit wenn körperliche Beschwerden auftreten (z. B. Kopfschmerzen, Schwindel, Übelkeit, usw.) - Es besteht eine erhöhte Unfallgefahr!
• Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Legen Sie Pausen während der Arbeit ein, damit sich der Motor abkühlen kann

Verhalten im Notfall

• Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an.
• Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Allgemeine Sicherheitshinweise

• Verwenden Sie das Gerät, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch des Gerätes für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
• Die Maschine nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).
• Maschine nicht im Regen stehen lassen oder bei Regen arbeiten.

• Pflegen Sie das Gerät mit Sorgfalt:

- Befolgen Sie die Wartungsvorschriften.

- Halten Sie Handgriffe trocken und frei von Harz, Öl und Fett.

- Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

- Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen könnte.

- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzustellen.

- Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

- Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

- Lassen Sie kein Werkzeug stecken!

Überprüfen Sie stets vor dem Einschalten, dass alle Werkzeuge entfernt sind.

- Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

- Schalten Sie die Maschine ab und ziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
• Wartungs- und Reinigungsarbeiten
  – Beseitigung von Störungen
• Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
• Transport und Lagerung
• Verlassen (auch bei kurzzeitigen Unterbrechungen)

⚠ Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung“ beschrieben sind, an dem Gerät vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst.
⚠️ Reparaturen an anderen Teilen des Gerätes haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.
Nur Originalersatz-, Zubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Elektrische Sicherheit

• Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens ⇒ 5 x 1,5 mm² bei einer Kabellänge bis max. 10 m
• Niemals Anschlussleitungen über 10 m verwenden. Längere Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion der Maschine wird reduziert.
• Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.
• Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
• Beim Verlegen der Anschlussleitungen darauf achten, dass sie nicht gequetscht, geknickt und die Steckverbindung nicht nass wird.
• Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
• Verwenden Sie keine defekten Anschlussleitungen.
• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
• Keine provisorischen Elektroanschlüsse einsetzen.
• Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.

⚠️ Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder den Hersteller zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

1 12 Gerätebeschreibung / Ersatzteile

→ Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand.

Pos.	Bestell-Nr.	Bezeichnung
1	×	Vormontiertes Gerät
2	×	Schutzarm
3	×	Sicherungshaken
4	×	Stammheber
5	359914	Rad kpl.
6	×	Radachse
7	×	Transportstützrad
8	×	Schraubenbeutel
9	×	Betriebsanleitung
10	×	Montage- und Bedienblatt
11	×	Garantieerklärung
12	×	Bedienungsgriff links
13	×	Bedienungsgriff rechts
14	×	Fixierkralle
15	×	Grundplatte
16	×	Handgriff
17	359919 Spaltmesser (ASP 16 N-2)
	359921 Spaltmesser (ASP 20 N-2)
18	×	Spaltsäule
19	×	Feststellschraube für Hubhöhenverstellung
20	359941	Ein-/Ausschalter ASP 16 N-2 / ASP 20 N-2
21	359927	Motor (ASP 16 N-2)
	359938	Motor (ASP 20 N-2)
22	359918	Öltankverschluss 13
22A		Ölmessstab 22
23	×	Öldichtung (ohne Abb.)
24	359924 Zylinder (ASP 16 N-2)
	359935	Zylinder (ASP 20 N-2)
25	×	Rücklaufhebel
26	×	Transportdeichsel
27	×	Sicherungskette
28	359915	Rückholfeder
29	359917	Ölablassschraube
30	359929	Hydraulikventil (ohne
31	400142	Hydrauliköl (1 Liter)
32	359913	Sicherheitsaufkleber

Montage

⚠️ Schließen Sie den Brennholzspalter erst nach vollständigem Zusammenbau ans Stromnetz an!

Montieren Sie die Räder, den Schutzarm, den Sicherungshaken, den Stammheber sowie das Transportstützrad wie in den Abbildungen 2 – 9 im Montage- und Bedienungsblatt gezeigt.

⚠ Vergewissern Sie sich nach der Montage, dass alle Schrauben fest angezogen sind.

Aufstellen

Achten Sie darauf, dass der Arbeitsbereich folgende Bedingungen erfüllt:

• rutschfest
• eben
• frei von Stolpergefahren
  — ausreichende Lichtverhältnisse

Die Maschine nicht in der Nähe von Erdgas, Benzinrinnen oder anderen leicht brennbaren Materialien betreiben.

Inbetriebnahme

• Vergewissern Sie sich, dass die Maschine komplett und vorschriftsmäßig montiert ist.
  ■ Überprüfen Sie vor jedem Gebrauch:

- die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

⚠️ verwenden Sie keine defekten Leitungen

• die Maschine auf eventuelle Beschädigungen (siehe „Sicherheitshinweise“)
• ob alle Schrauben fest angezogen sind
• die Hydraulik auf Leckstellen
• Hydraulikschläuche und Schlauchverbindungen
• Ausschalteinrichtungen
• den Ölstand

Entlüften

13 Entlüften Sie die Hydraulikanlage, bevor Sie den Brennholzspalter in Betrieb nehmen.

Lösen Sie den Öltankverschluss (22) einige Umdrehungen, damit Luft aus dem Öltank entweichen kann.
➢ Lassen Sie die Kappe während des Betriebes geöffnet.
➢ Bevor Sie den Brennholzspalter bewegen, schließen Sie den Öltankverschluss wieder, da sonst Öl ausläuft.

Wenn die Hydraulikanlage nicht entlüftet wird, beschädigt die eingeschlossene Luft die Dichtungen und verursacht eine dauerhafte Beschädigung des Brennholzspalters.

Netzanschluß

• Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steckdose an.
• Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt.
• Schließen Sie die Maschine über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30 mA an.

i Absicherung: 16 A träge

Einschalten

Drücken Sie den grünen Knopf.

Ausschalten

Drücken Sie den roten Knopf.

⚠️ Überprüfen Sie vor jedem Gebrauch die Funktion der Ausschaltvorrichtung (durch Ein- und Ausschalten). Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Wiederanlaufsicherung bei Stromunterbrechung (Nullspannungsauslöser)

① Bei Stromausfall, unbeabsichtigtes Ziehen des Steckers, defekte Sicherung usw. schaltet das Gerät automatisch ab. Zum Wiedereinschalten drücken Sie erneut den grünen Knopf am Ein-/Ausschalter.

Brennholzspalter mit 400 V 3\~

Achten Sie auf die Drehrichtung des

Motors (siehe Motorpfeil), denn der Betrieb mit falscher Drehrichtung beschädigt die Ölpumpe.

Überprüfen der Drehrichtung:

➢ Schalten Sie den Motor ein.
➢ Betätigen Sie beide Bedienungsgriffe, das Spaltmesser fährt nach unten.
Befindet sich das Spaltmesser bereits in der untersten Position: betätigen Sie den Rücklaufhebel, das Spaltmesser fährt nach oben..
Bewegt sich das Spaltmesser nicht, schalten Sie den Motor aus, und ändern die Drehrichtung.

15 Sie können die Drehrichtung ändern, indem Sie einen Schraubendreher in den hierfür vorgesehenen Schlitz im Steckerkragen führen und mit leichtem Druck durch Links- oder Rechtsbewegung die richtige Drehrichtung einstellen.

Hydraulik

Überprüfen Sie vor jedem Gebrauch die Hydraulikleitungen und -schläuche.

• Niemals die Maschine betreiben, wenn eine Gefahr durch Hydraulikflüssigkeit besteht.
• Stellen Sie sicher, dass die Maschine und der Arbeitsbereich sauber und frei von Ölflecken sind. Rutsch- und Feuergefahr!
• Überprüfen Sie regelmäßig, ob genügend Hydrauliköl im Behälter ist (siehe Wartung und Pflege)

Inhalt:

Arbeiten mit dem Brennholzspalter

Was kann ich spalten?

Größe der zu spaltenden Stämme

Holzlänge: min. 560 – max. 1100 mm Holzdurchmesser ASP 16 N-2: min. 80 – max. 300 mm Holzdurchmesser ASP 20 N-2: min. 80 – max. 350 mm

Der Holzdurchmesser ist ein empfohlener Richtwert, weil: - dünnes Holz kann schwer zu spalten sein, wenn es Astlöcher enthält oder die Fasern zu stark sind.

Spalten Sie keine grünen Stämme. Trockene, gelagerte Stämme spalten sich viel leichter und verursachen nicht so oft ein Festfressen wie grünes (nasses) Holz.

Harthölzer neigen zum Zerplatzen: lassen Sie erhöhte Vorsicht walten!

Achten Sie darauf, dass verastetes Holz aufplatzen kann. Verwenden Sie auf keinen Fall Holz, welches nicht entastet ist.

Besondere Hinweise zum Spalten:

Vorbereitungen:

Bereiten Sie das zu spaltende Holz auf die maximal zu verarbeitenden Abmessungen vor und achten Sie darauf, dass das Holz gerade geschnitten ist. Schräg abgeschnittenes Holz kann beim Spalten wegrutschen. Legen Sie sich das Holz am Holzspalter so zurecht, dass keine Gefahr für Sie besteht (Stolpergefahr).

i 1.4. Überprüfen Sie vor dem Spalten, ob die Spaltsäule (18) ausreichend gefettet ist, damit diese problemlos ein- und ausfahren kann.

Bedienung

Zweihandbetrieb

Der Holzspalter ist nur für den Betrieb durch eine Person ausgelegt. Den Holzspalter niemals mit zwei oder mehreren Personen bedienen.

Blockieren Sie niemals die Bedienungsgriffe.

1. Drücken Sie den grünen Einschaltknopf. Warten Sie ein paar Sekunden, damit der Motor seine Enddrehzahl erreicht und der Druck in der Hydraulikpumpe aufgebaut wird.
   ① Achten Sie auf die Motorlaufrichtung bei Brennholzspaltern mit Drehstrommotor (400 V 3\~), denn der Betrieb mit falscher Drehrichtung beschädigt die Ölpumpe.
   ① Bei Temperaturen unter -5^ C den Holzspalter mindestens 15 min. im Leerlaufbetrieb laufen lassen, damit sich das Öl erwärmen kann.

2. 16 Drücken Sie den Bedienungsgriff links (12) herunter, bis der Holzstamm von der Fixierkralle (14) festgehalten wird.

i Stellen Sie die Fixierkralle entsprechend der Höhe des Stammes ein. Lösen Sie dazu die Flügelschraube (A) und passen

Sie die Fixierkralle an.

1. 17 Halten Sie den Bedienungsgriff links (12) gedrückt und drücken Sie den Bedienungsgriff rechts (13) bis zur Hälfte herunter, um den Stamm zuerst langsam zu spalten.
2. Drücken Sie dann den rechten Bedienungsgriff ganz herunter, um den Stamm bis zum Ende zu spalten.

Spaltgeschwindigkeit

i 15. Mit dem rechten Bedienungsgriff (13) können Sie die Spaltkraft je nach Art des Holzes anpassen:

Maximale Spaltkraft bei geringerer Geschwindigkeit zum Spalten besonders harter oder gelagerter Holzstämme oder zu Beginn des

Spaltvorganges → mittlere Stellung des Bedienungsgriffes. Hohe Spaltgeschwindigkeit bei geringerer Spaltkraft zum Spalten normaler Holzstämme oder zum Ende des Spaltvorganges → untere Stellung des Bedienungsgriffes.

Rücklauf

19 Drücken Sie den Rücklaufhebel (25) nach unten, bis das Spaltmesser (17) sich wieder in der höchsten Position befindet.

⚠ Vergewissern Sie sich vor jedem Gebrauch, dass die Bedienungsgriffe ordnungsgemäß funktionieren.

Stammheber

Sie können bei großen und schweren Holzstücken den Stammheber nutzen, um den Stamm aufzurichten.

1. 20 Lösen Sie dazu den Sicherungshaken (3) vom Stammheber (4).
2. Lassen Sie dann das Spaltmesser herunterfahren bis der Stammheber auf dem Boden liegt.
3. Legen Sie nun den Holzstamm auf den Stammheber und lassen Sie den Spaltmesser wieder hochfahren.
4. Jetzt können Sie den Holzstamm auf die Grundplatte stellen.

Holz spalten:

1. Stellen Sie den zu spaltenden Stamm senkrecht auf die Grundplatte.

① Beachten Sie, dass der Stamm eben und selbstständig auf der Grundplatte steht. Spalten Sie den Stamm niemals liegend oder quer.

i Bearbeiten Sie das Spaltgut ausschließlich in Faserrichtung. Es kann zu Beschädigungen an der Maschine kommen, wenn Sie das Spaltgut gegen die Faserrichtung spalten.

i 16 Achten Sie darauf, dass die Fixierkralle (14) entsprechend der Höhe des Stammes eingestellt ist.

1. Haken Sie den Sicherungshaken am Stammheber ein.

⚠️ Entfernen Sie gespaltenes Holz aus Ihrem unmittelbaren Arbeitsbereich. Dadurch vermindern Sie Arbeitsunfälle.

• Niemals zwei Stämme in einem Arbeitsgang spalten.
• Niemals Holz während des Arbeitsvorganges nachlegen oder ersetzen.

① Niemals durch Aufrechterhalten des Schubs über mehrere Sekunden ein Spalten des Stammes erzwingen. Dies kann zu Beschädigungen an der Maschine führen.

Positionieren Sie den Stamm erneut auf der Grundplatte und wiederholen Sie den Spaltvorgang oder legen Sie den Stamm zur Seite.

Wie wird ein festgeklemmter Stamm gelöst?

Es besteht die Gefahr, dass sich astiges Spaltgut beim Spaltvorgang verklemmt.

1. Gerät ausschalten und Netzstecker ziehen.
2. Entfernen Sie verklemmte Stämme nicht mit Ihren Händen.
3. Den festgeklemmten Stamm vorsichtig mit einer Brechstange hin- und her bewegen, damit sich der Stamm lösen kann. Spaltsäule nicht beschädigen!

⚠️ Beim Lösen niemals auf den festgeklemmten Stamm hämmern.

⚠️ Sägen Sie den eingeklemmten Stamm niemals heraus.

⚠️ Bitten Sie keine zweite Person um Unterstützung.

Arbeitsende:

Fahren Sie das Spaltmesser in die höchste Position (eingefahrener Zustand).
➢ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
Wartungs- und Pflegehinweise beachten.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsarbeit:

- Gerät ausschalten

— Netzstecker ziehen

Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

⚠️ Schutzhandschuhe tragen, um Verletzungen an den Händen zu vermeiden.

i Beachten Sie folgendes, um die Funktionsfähigkeit des Brennholzspalters zu erhalten:

D

• Reinigen Sie die Maschine nach Arbeitsende gründlich.
  ■ Entfernen Sie Harzrückstände.
• Ölstand prüfen bzw. Öl auswechseln

- Überprüfen Sie das Gerät auf offensichtliche Mängel wie

- lose Befestigungen

- verschlissene oder beschädigte Bauteile

- richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen

- Überprüfen Sie Hydraulikschläuche und Schlauchverbindungen regelmäßig auf Dichtigkeit und Festigkeit.

- 14 Fetten Sie die Spaltsäule (18) regelmäßig ein oder ölen Sie diese mit einem umweltfreundlichen Sprühöl ein.

Spaltmesser schärfen

Nach langer Betriebsdauer, bei verminderter Spaltleistung oder bei leichter Verformung der Schneide das Spaltmesser abschleifen oder mit einer feinen Feile schärfen (Grate entfernen).

Wie überprüfe ich den Ölstand?

1. Das Spaltmesser muss sich in der höchsten Position befinden.
2. Ziehen Sie den Ölmessstab (22A) heraus.
3. Säubern Sie den Ölmessstab und die Öldichtung.
4. Stecken Sie den Messstab bis zum Anschlag wieder in die Öffnung.
5. Ziehen Sie den Ölmessstab wieder heraus.

22 Ölstand muss zwischen MIN und MAX liegen.

Füllen Sei bei zu niedrigem Ölstand (MIN oder weniger) gleichwertiges Öl nach.

1. Überprüfen Sie die Öldichtung. Diese muss bei Beschädigungen ausgetauscht werden.

2. Stecken Sie den Messstab wieder in die Öffnung.

Wann wechsle ich das Öl aus?

Erster Ölwechsel nach 50 Betriebsstunden, dann alle 500 Betriebsstunden.

Es sind zwei Personen erforderlich.

Auswechseln:

1. Das Spaltmesser muss sich in der höchsten Position befinden.
2. Ziehen Sie den Ölmessstab (22A) heraus.
3. Stellen Sie einen Behälter, der mindestens 18,5 Liter (ASP 16 N-2) / 24,5 L (ASP 20 N-2) Öl aufnehmen kann, unter den Holzspalter.
4. 21 Schrauben Sie den Ablassstopfen (29) ab, damit das Öl raus laufen kann.
5. Dichtung und Ablassstopfen wieder einsetzen.
6. 23 Füllen Sie das neue Hydrauliköl (Menge siehe „Technische Daten“) mit Hilfe eines sauberen Trichters ein.

7. Säubern Sie den Ölmessstab und die Öldichtung.

8. Überprüfen Sie die Öldichtung. Diese muss bei Beschädigungen ausgetauscht werden.

9. Stecken Sie den Messstab wieder in die Öffnung.
10. Lassen Sie nach einem Ölwechsel das Spaltmesser einige Male ohne Belastung hoch- und runterfahren.

Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen.

Hydrauliköl

Für den Hydraulikzylinder empfehlen wir die folgenden Hydrauliköle:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → Bestell-Nr. 400142 (1 Liter)
Mobil DTE 11
oder gleichwertiges

Keine anderen Ölsorten verwenden. Der Gebrauch von anderen Ölsorten beeinflusst die Funktion des Hydraulikzylinders.

Transporthinweise

Vor jedem Transport

— Spaltmesser nach oben fahren
- Gerät ausschalten
– Öltankverschluss schließen
— Netzstecker ziehen
- Spaltgut entfernen

■ 9 Lösen Sie den Sicherungsstift (A) und fixieren Sie das Transportstützrad (7) zum Transport in der Position C.
■ Fassen Sie an den Handgriff und kippen Sie den Brennholzspalter vorsichtig zu sich hin.
10 Schwenken Sie dazu gegebenenfalls die Transportdeichsel nach unten.
■ Jetzt können Sie den Brennholzspalter bequem transprotieren.
■ 11 Verwenden Sie zum Transportieren mit einem Kran den dafür vorgesehenen Hebepunkt (A).
■ Sichern Sie das Gerät gegen umkippen oder wegrutschen, wenn Sie es mit einem Kran transportieren.
■ Transportieren Sie das Gerät im KFZ auf einer separaten Transportfläche.
11 Sichern Sie dabei den Holzspalter an den dafür vorgesehenen Punkten mit Zurrgurten.

Lagerung

Vor jeder Lagerung:

— Spaltmesser nach oben fahren
- Gerät ausschalten
- Öltankverschluss schließen
- Netzstecker ziehen

Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort, der vor Frost geschützt ist, außerhalb der Reichweite von Kindern und unbefugter Personen auf.

Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer des Gerätes zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:

– führen Sie eine gründliche Reinigung durch.
- überprüfen Sie das Gerät auf beschädigte oder verschlissene Bauteile.

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Mögliche Störungen

Vor jeder Störungsbeseitigung

– Gerät ausschalten
— Netzstecker ziehen

Problem mögliche Ursache Beseitigung
Stamm wird nicht gespalten(zu wenig Spaltleistung)	⇒ Stamm ist nicht richtig positioniert⇒ Stamm überschreitet die zulässigen Abmessungen oder das Holz ist für die Leistung der Maschine zu hart⇒ Spaltmesser spaltet nicht⇒ Öl-Leck⇒ Hydraulikdruck zu niedrig⇒ falsche Anschlussleitung (länger als 10 m oder zu kleiner Aderquerschnitt)	⇒ positionieren Sie den Stamm erneut⇒ Stamm auf zulässige Abmessungen schneiden⇒ Spaltmesser schärfen, auf Grat oder Kerben prüfen⇒ Legen Sie ein Stück Karton unter den Holzspalter, um das Leck zu finden. Zur Problembehebung wenden Sie sich an den Hersteller.⇒ Ölstand überprüfen; wenn nötig Öl nachfüllen. Problem ist nicht zu beheben, bitte wenden Sie sich an den Hersteller.⇒ richtige Anschlussleitung verwenden
Spaltmesser fährt schwankendoder mit starken Vibrationen aus	⇒ Luft im Kreislauf⇒ Spaltsäule nicht ausreichend eingefet-tet bzw. eingeölt	⇒ Öltankverschluss öffnen⇒ Ölstand überprüfen; wenn nötig Öl nachfüllen.⇒ Spaltsäule infetten oder mit einem umwelt-freundlichen Sprühöl einölen.Problem ist nicht zu beheben, bitte wenden Sie sich an den Hersteller.
Spaltmesser fährt nicht aus	⇒ Hydraulikpumpe defekt	⇒ Zur Problembehebung wenden Sie sich an den Hersteller.
Motor läuft an, aber das Spalt-messer wird nicht ausgefahren	⇒ falsche Drehrichtung des Motors	⇒ Drehrichtung des Motors überprüfenDrehstrom: Drehrichtung umstellen
Motor läuft nicht an	⇒ Netzspannung fehlt⇒ 2-Phasenlauf bei Drehstrommotor⇒ Anschlusskabel defekt⇒ Elektromotor defekt	⇒ Absicherung überprüfen⇒ Sicherung und Zuleitung von einem Elektro-fachmann überprüfen lassen⇒ Anschlusskabel austauschen bzw. von einem Elektrofachmann überprüfen lassen⇒ Zur Problembehebung wenden Sie sich an den Hersteller.

Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.

Bei Fragen: Telefon [phone] – 605

-	607
-	613
-	622
-	625

Technische Daten

Modell / Typ ASP 16 N-2 ASP 20 N-2
Baujahr siehe letzte Seite
Spaltkraft 160 kN (16 t) 200 kN (20 t)
Hydraulikdruck 27,7 Mpa (277 bar) 27,5 Mpa (275 bar)
Vorlaufgeschwindigkeit 1 ca. 0,05 m/sek. (4,6 cm/sek) ca. 0,04 m/sek. (4,3 cm/sek)
Vorlaufgeschwindigkeit 2 ca. 0,14 m/sek. (14,2 cm/sek) ca. 0,10 m/sek. (10,5 cm/sek)
Rücklaufgeschwindigkeit ca. 0,06 m/sek. (6,4 cm/sek) ca. 0,07 m/sek. (7,5 cm/sek)
Holzlänge 560 - 1100 mm
Holzdurchmesser 80 – 300 mm 80 – 350 mm
Spalthub	~ 950 mm
Hydrauliköl (max.)	18,0 Liter	24 Liter
Ölmenge bei Ölwechsel	12,8 Liter	17,5, Liter
Elektromotorleistung	P_1 = 4500 W S6 40 %	P_1 = 5100 W S6 40 %
Anschluss	400 V 3~ 50 Hz
Schalldruckpegel L_PA	≤ 80,0 dB (A)
Abmessungen (LxBxH)	1550 x 1050 x 2500 mm
Gewicht	257,8 kg	296,5 kg

Schaltplan

SB1 KM FR1 FR2 SB2 M FR1L FR2

Hydraulikplan

w2 A B w1 P T

Nr. / No. / N° / č. / Nr. / N° / N. / Nr. / Nr. / Nr. / Št. (S-No.): 26054 (ASP 16 N-2) / 25989 (ASP 20 N-2) / 26047

D EG-Konformitätserklärung

entsprechend der Richtlinie: 2006/42/EG

D Hiermit erklären wir

D in alleiniger Verantwortung, dass das Produkt

Brennholzspalter ASP 16 N-2 und ASP 20 N-2

konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2014/30/EU, 2011/65/EU

Altrad Lescha Atika GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A.

Burgau, 31.10.2019

i.A. G. Koppenstein, Konstruktionsleitung

D Baujahr
