BEDIENUNGSANLEITUNG ASP 10 TS2 ATIKA

Originalbetriebsanleitung

Seite 2 Original instructions

ASP 10 TS-2 ASP 12 TS-2 ASP 14 TS-22 Sie dürfen die Maschine nicht in Betrieb neh- men, bevor Sie diese Betriebsanleitung gele- sen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben. Anleitung für künftige Verwendungen aufbewahren.

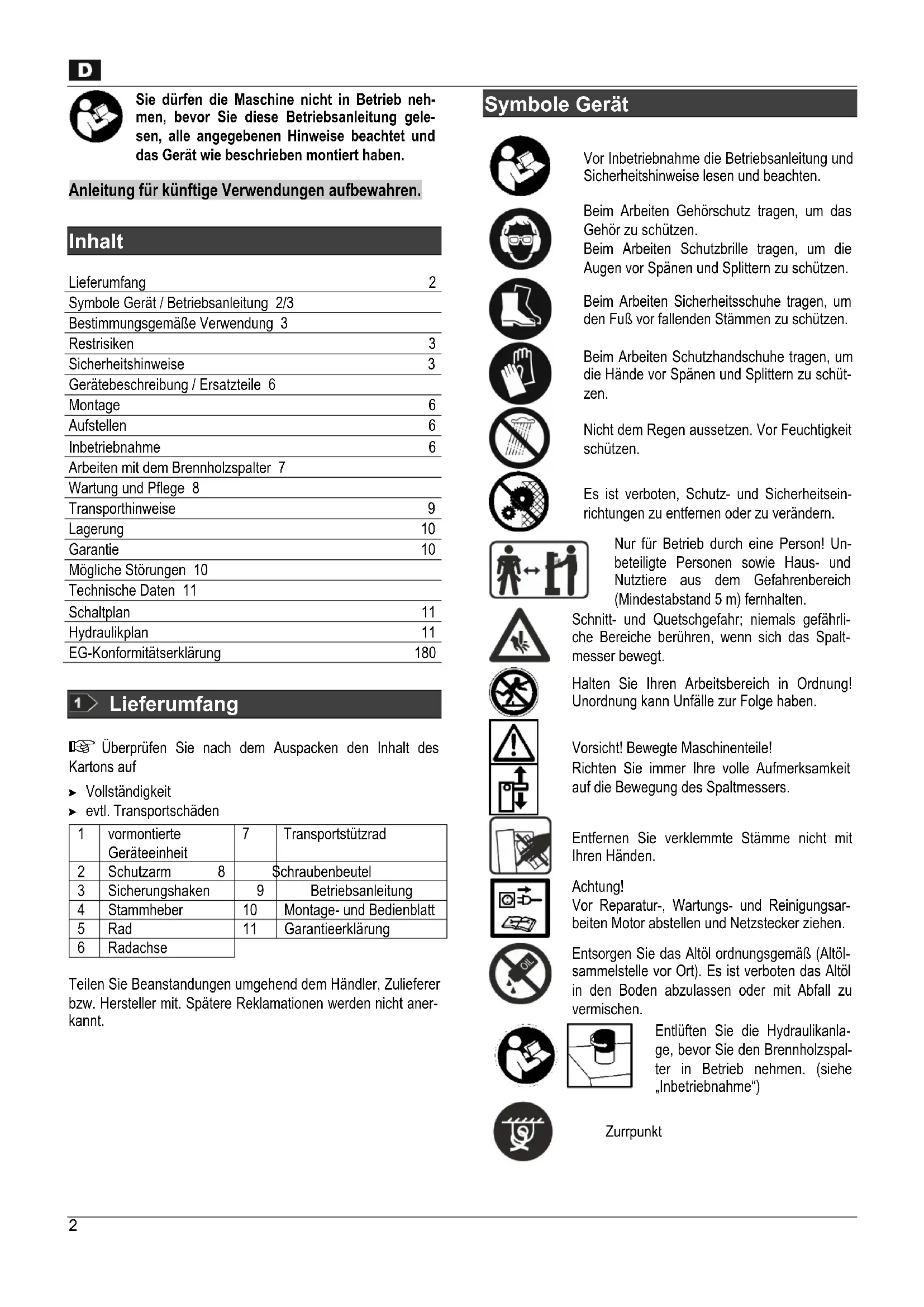

Inhalt Lieferumfang 2 Symbole Gerät / Betriebsanleitung 2/3 Bestimmungsgemäße Verwendung 3 Restrisiken 3 Sicherheitshinweise 3 Gerätebeschreibung / Ersatzteile 6 Montage 6 Aufstellen 6 Inbetriebnahme 6 Arbeiten mit dem Brennholzspalter 7 Wartung und Pflege 8 Transporthinweise 9 Lagerung 10 Garantie 10 Mögliche Störungen 10 Technische Daten 11 Schaltplan 11 Hydraulikplan 11 EG-Konformitätserklärung 180

Lieferumfang Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf Vollständigkeit evtl. Transportschäden 1 vormontierte Geräteeinheit 7 Transportstützrad 2 Schutzarm 8 Schraubenbeutel 3 Sicherungshaken 9 Betriebsanleitung 4 Stammheber 10 Montage- und Bedienblatt 5 Rad 11 Garantieerklärung 6 Radachse Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht aner- kannt.

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten. Beim Arbeiten Gehörschutz tragen, um das Gehör zu schützen. Beim Arbeiten Schutzbrille tragen, um die Augen vor Spänen und Splittern zu schützen. Beim Arbeiten Sicherheitsschuhe tragen, um den Fuß vor fallenden Stämmen zu schützen. Beim Arbeiten Schutzhandschuhe tragen, um die Hände vor Spänen und Splittern zu schüt- zen. Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen. Es ist verboten, Schutz- und Sicherheitsein- richtungen zu entfernen oder zu verändern. Nur für Betrieb durch eine Person! Un- beteiligte Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich (Mindestabstand 5 m) fernhalten. Schnitt- und Quetschgefahr; niemals gefährli- che Bereiche berühren, wenn sich das Spalt- messer bewegt. Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben. Vorsicht! Bewegte Maschinenteile! Richten Sie immer Ihre volle Aufmerksamkeit auf die Bewegung des Spaltmessers. Entfernen Sie verklemmte Stämme nicht mit Ihren Händen. Achtung! Vor Reparatur-, Wartungs- und Reinigungsar- beiten Motor abstellen und Netzstecker ziehen. Entsorgen Sie das Altöl ordnungsgemäß (Altöl- sammelstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen. Entlüften Sie die Hydraulikanla- ge, bevor Sie den Brennholzspal- ter in Betrieb nehmen. (siehe „Inbetriebnahme“) Zurrpunkt3 Achten Sie auf die Drehrich- tung des Motors (siehe Mo- torpfeil), denn der Betrieb mit falscher Drehrichtung be- schädigt die Ölpumpe. (siehe „Inbetriebnahme“) Das Produkt entspricht den produktspezifisch geltenden europäischen Richtlinien. Elektrische Geräte gehören nicht in den Haus- müll. Geräte, Zubehör und Verpackung einer umwelt- freundlichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Siehe „Arbeiten mit dem Brennholzspalter“

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störun- gen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen. Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Nehmen Sie bitte das beiliegende Montage- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. verwiesen wird.

Bestimmungsgemäße Verwendung Der Brennholzspalter ist nur zum Spalten von Holz einsetz- bar. Der Brennholzspalter ist nur für die private Nutzung im Haus- und Hobby-Bereich einsetzbar. Nur gerade abgeschnittenes Holz ist für den Brennholzspal- ter geeignet. Metallteile (Nägel, Draht etc.) sind aus dem zu spaltenden Holz unbedingt zu entfernen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Be- folgung der in der Anleitung enthaltenen Sicherheitshinwei- se. Die geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizi- nischen und sicherheitstechnischen Regeln sind einzuhal- ten. Jeder darüber hinausgehende Gebrauch gilt als nicht be- stimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht – das Risiko dafür trägt ausschließlich der Benutzer. Eigenmächtige Veränderungen an dem Brennholzspalter schließen eine Haftung des Herstellers für daraus entste- hende Schäden jeder Art aus. Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Restrisiken Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestim- mungen aufgrund der durch den Verwendungszweck be- stimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheits- hinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden. Rücksichtsnahme und Vorsicht verringern das Risiko von Per- sonenverletzungen und Beschädigungen. Verletzungsgefahr durch abgesprengte Holzstücke. Verletzungsgefahr der Füße durch herunterfallendes Spalt- gut Verletzungsgefar der Finger beim Lösen verklemmter Holzsstücke. Ignorierte oder übersehene Sicherheitsvorkehrungen kön- nen zu Verletzungen beim Bediener oder zu Beschädigun- gen von Eigentum führen. Durch Unachtsamkeit, Nichteinhaltung der Sicherheitsbe- stimmungen und unsachgemäßer Verwendung kann es zu Verletzungen an der Hand oder an den Fingern durch das bewegte Spaltmesser kommen. Gefährdung durch Strom, bei Verwendung nicht ordnungs- gemäßer Elektro-Anschlußleitungen. Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen. Brand- und Rutschgefahr durch ausgelaufene Hydraulik- flüssigkeit. Beeinträchtigung des Gehörs bei länger andauernden Ar- beiten ohne Gehörschutz. Des weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.4 Sicherheitshinweise Lesen und beachten Sie vor Inbetriebnahme dieses Er- zeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.

Bewahren Sie diese Sicherheitshinweise gut auf. Wer mit dem Brennholzspalter arbeitet, muss dem vorgese- henen Einsatz entsprechend unterwiesen worden sein und mit dem Gebrauch des Brennholzspalters und den Sicher- heitshinweisen vertraut sein. Machen Sie sich vor Gebrauch mit Hilfe der Originalbe- triebsanleitung mit dem Gerät vertraut. Benützen Sie die Maschine nicht für Zwecke, für die sie nicht bestimmt ist (siehe „Bestimmungsgemäße Verwen- dung“ und „Arbeiten mit dem Brennholzspalter“). Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Mo- ment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. Kinder und Jugendliche unter 18 Jahren sowie Personen, die nicht mit der Anleitung vertraut sind, dürfen das Gerät nicht bedienen. Arbeiten Sie niemals während Personen, insbesondere Kinder oder Haustiere, in der Nähe sind. Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder den Motor berühren. Persönliche Schutzausrüstung Arbeiten Sie niemals ohne geeignete Schutzausrüstung: tragen Sie keine weite Kleidung oder Schmuck, sie kön- nen von beweglichen Teilen erfasst werden Haarnetz bei langen Haaren Schutzbrille und Gehörschutz festes Schuhwerk mit Zehenschutzkappe (Sicherheits- schuhe) Lange Hosen Arbeitshandschuhe Erste-Hilfe-Material Ggf. Mobiltelefon Sicherheitshinweise – Vor der Arbeit Führen Sie vor Inbetriebnahme und regelmäßig während der Arbeit folgende Überprüfungen durch. Beachten Sie die entsprechenden Abschnitte in der Originalbetriebsan- leitung: Ist das Gerät komplett und vorschriftsmäßig montiert? Ist das Gerät in gutem und sicherem Zustand? Sind die Handgriffe sauber und trocken? Stellen Sie vor Beginn der Arbeit sicher, dass: sich im Arbeitsbereich keine weiteren Personen, Kinder oder Tiere aufhalten hindernisfreies Rückweichen für Sie sichergestellt ist sicherer Stand gewährleistet ist. Ist der Arbeitsplatz frei von Stolpergefahren? Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben - Stolpergefahr! Berücksichtigen Sie Umgebungseinflüsse: Arbeiten Sie nicht bei unzureichenden Lichtverhältnissen (z. B. bei Nebel, Regen, Schneetreiben oder Dämme- rung). Arbeiten Sie nicht bei schlechten Wetterbedingungen (z. B. Blitzgefahr, Regen, Schneetreiben) Verwenden Sie das Gerät nicht in der Nähe von brennba- ren Flüssigkeiten oder Gasen - Brandgefahr! Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auf- treten. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Die Maschine bzw. Teile der Maschine nicht verändern. Sicherheitshinweise - Bedienung Nehmen Sie eine Arbeitsstellung ein, die sich im Bereich der Bedienungsgriffe befindet. Niemals auf der Maschine stehen. Schalten Sie bei Arbeitspausen das Gerät aus, so dass niemand gefährdet wird. Das Gerät vor unbefugtem Zugriff sichern. Sicherheitshinweise für Brennholzspalter Der Holzspalter darf nur von einer einzelnen Person bedient werden. Niemals Stämme spalten, die Nägel, Draht oder andere Gegenstände enthalten. Bereits gespaltenes Holz und Holzspäne erzeugen einen gefährlichen Arbeitsbereich. Es besteht die Gefahr des Stol- perns, Ausrutschens oder Hinfallens. Halten Sie den Ar- beitsbereich immer aufgeräumt.

Niemals bei eingeschalteter Maschine die Hände auf sich bewegende Teile der Maschine legen. Spalten Sie nur Holz, das der max. zu verarbeitenden Länge entspricht. Sicherheitshinweise – Während der Arbeit Arbeiten Sie nie allein. Halten Sie ständig Ruf- und Sicht- kontakt zu anderen Personen, damit im Notfall sofort Hilfe geleistet werden kann. Stoppen Sie sofort den Motor bei drohender Gefahr oder im Notfall Lassen Sie das Gerät nie unbeaufsichtigt laufen. Beenden Sie sofort die Arbeit wenn körperliche Beschwer- den auftreten (z. B. Kopfschmerzen, Schwindel, Übelkeit, usw.) - Es besteht eine erhöhte Unfallgefahr! Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich. Legen Sie Pausen während der Arbeit ein, damit sich der Motor abkühlen kann5 Verhalten im Notfall Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst mög- lich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Allgemeine Sicherheitshinweise Verwenden Sie das Gerät, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie da- bei die Arbeitsbedingungen und die auszuführende Tätig- keit. Der Gebrauch des Gerätes für andere als die vorgese- henen Anwendungen kann zu gefährlichen Situationen füh- ren. Die Maschine nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom). Maschine nicht im Regen stehen lassen oder bei Regen arbeiten. Pflegen Sie das Gerät mit Sorgfalt: Befolgen Sie die Wartungsvorschriften. Halten Sie Handgriffe trocken und frei von Harz, Öl und Fett. Überprüfen Sie die Maschine auf eventuelle Beschädigun- gen: Vor weiterem Gebrauch des Gerätes müssen Schutzvor- richtungen sorgfältig auf ihre einwandfreie und bestim- mungsgemäße Funktion untersucht werden. Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen könnte. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb sicherzu- stellen. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repa- riert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist. Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen. Lassen Sie kein Werkzeug stecken! Überprüfen Sie stets vor dem Einschalten, dass alle Werk- zeuge entfernt sind. Bewahren Sie unbenutzte Geräte an einem trockenen, ver- schlossenen Ort außerhalb der Reichweite von Kindern auf. Schalten Sie die Maschine ab und ziehen Sie den Netzste- cker aus der Steckdose bei: Reparaturarbeiten Wartungs- und Reinigungsarbeiten Beseitigung von Störungen Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind Transport und Lagerung Verlassen (auch bei kurzzeitigen Unterbrechungen) Nehmen Sie keine weiteren Reparaturen, als im Kapi- tel „Wartung“ beschrieben sind, an dem Gerät vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst. Reparaturen an anderen Teilen des Gerätes haben durch den Hersteller bzw. einer seiner Kundendienst- stellen zu erfolgen. Nur Originalersatz-, Zubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zube- hörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht. Elektrische Sicherheit Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN- F) mit einem Aderquerschnitt von mindestens 5 x 1,5 mm² bei einer Kabellänge bis max. 10 m Niemals Anschlussleitungen über 10 m verwenden. Längere Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion der Maschine wird reduziert. Stecker und Kupplungsdosen an Anschlussleitungen müs- sen aus Gummi, Weich-PVC oder anderem thermoplasti- schen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein. Die Steckvorrichtung der Anschlussleitung muss spritzwas- sergeschützt sein. Beim Verlegen der Anschlussleitungen darauf achten, dass sie nicht gequetscht, geknickt und die Steckverbindung nicht nass wird. Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Kontrollieren Sie Verlängerungskabel regelmäßig und erset- zen Sie sie, wenn sie beschädigt sind. Verwenden Sie keine defekten Anschlussleitungen. Verwenden Sie im Freien nur dafür zugelassene und ent- sprechend gekennzeichnete Verlängerungskabel. Keine provisorischen Elektroanschlüsse einsetzen. Schutzeinrichtungen niemals überbrücken oder außer Be- trieb setzen. Der Elektroanschluss bzw. Reparaturen an elektri- schen Teilen der Maschine hat durch eine konzessio- nierte Elektrofachkraft oder den Hersteller zu erfol- gen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.6 Gerätebeschreibung / Ersatzteile Nehmen Sie bitte das beiliegende Montage- und Bedie- nungsblatt zur Hand. Pos. Bestell-Nr. Bezeichnung

Stammheber 5 359827 Rad kpl.

Montage- und Bedienblatt

Bedienungsgriff links

Bedienungsgriff rechts

Feststellschraube für Hubhöhenver- stellung

Öltankverschluss 22A Ölmessstab

Öldichtung (ohne Abb.)

Montage Schließen Sie den Brennholzspalter erst nach voll- ständigem Zusammenbau ans Stromnetz an! Montieren Sie die Räder, den Schutzarm, den Sicherungsha- ken, den Stammheber sowie das Transportstützrad wie in den Abbildungen 2 – 9 im Montage- und Bedienungsblatt gezeigt. Vergewissern Sie sich nach der Montage, dass alle Schrauben fest angezogen sind. Aufstellen Achten Sie darauf, dass der Arbeitsbereich folgende Bedin- gungen erfüllt: rutschfest eben frei von Stolpergefahren ausreichende Lichtverhältnisse Die Maschine nicht in der Nähe von Erdgas, Benzin- rinnen oder anderen leicht brennbaren Materialien betreiben.

Inbetriebnahme Vergewissern Sie sich, dass die Maschine komplett und vorschriftsmäßig montiert ist. Überprüfen Sie vor jedem Gebrauch: die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.) verwenden Sie keine defekten Leitungen die Maschine auf eventuelle Beschädigungen (siehe „Sicherheitshinweise“) ob alle Schrauben fest angezogen sind die Hydraulik auf Leckstellen Hydraulikschläuche und Schlauchverbindungen Ausschalteinrichtungen den Ölstand Entlüften Entlüften Sie die Hydraulikanlage, bevor Sie den Brenn- holzspalter in Betrieb nehmen. Lösen Sie den Öltankverschluss (22) einige Umdrehungen, damit Luft aus dem Öltank entweichen kann. Lassen Sie die Kappe während des Betriebes geöffnet. Bevor Sie den Brennholzspalter bewegen, schließen Sie den Öltankverschluss wieder, da sonst Öl ausläuft. Wenn die Hydraulikanlage nicht entlüftet wird, beschädigt die eingeschlossene Luft die Dichtungen und verursacht eine dauerhafte Beschädigung des Brennholzspalters. Netzanschluß Vergleichen Sie die auf dem Gerätetypenschild angegebe- ne Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steck- dose an. Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt. Schließen Sie die Maschine über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30 mA an. Absicherung: 16 A träge Einschalten Drücken Sie den grünen Knopf.7 Ausschalten Drücken Sie den roten Knopf. Überprüfen Sie vor jedem Gebrauch die Funktion der Ausschaltvorrichtung (durch Ein- und Ausschalten). Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden. Wiederanlaufsicherung bei Stromunterbrechung (Nullspannungsauslöser) Bei Stromausfall, unbeabsichtigtes Ziehen des Steckers, defekte Sicherung usw. schaltet das Gerät automatisch ab. Zum Wiedereinschalten drücken Sie erneut den grünen Knopf am Ein-/Ausschalter. Brennholzspalter mit 400 V 3~ Achten Sie auf die Drehrichtung des Motors (siehe Motorpfeil), denn der Betrieb mit falscher Drehrichtung beschädigt die Ölpumpe. Überprüfen der Drehrichtung: Schalten Sie den Motor ein. Betätigen Sie beide Bedienungsgriffe, das Spaltmesser fährt nach unten. Befindet sich das Spaltmesser bereits in der untersten Posi- tion: betätigen Sie den Rücklaufhebel, das Spaltmesser fährt nach oben.. Bewegt sich das Spaltmesser nicht, schalten Sie den Motor aus, und ändern die Drehrichtung. Sie können die Drehrichtung ändern, indem Sie einen Schraubendreher in den hierfür vorgesehenen Schlitz im Ste- ckerkragen führen und mit leichtem Druck durch Links- oder Rechtsbewegung die richtige Drehrichtung einstellen.

Hydraulik Überprüfen Sie vor jedem Gebrauch die Hydraulik- leitungen und -schläuche. Niemals die Maschine betreiben, wenn eine Gefahr durch Hydraulikflüssigkeit besteht. Stellen Sie sicher, dass die Maschine und der Arbeitsbe- reich sauber und frei von Ölflecken sind. Rutsch- und Feuergefahr! Überprüfen Sie regelmäßig, ob genügend Hydrauliköl im Behälter ist (siehe Wartung und Pflege) Inhalt: ASP 10 TS-2: 7,0 Liter ASP 12 TS-2: 7,0 Liter ASP 14 TS-2: 7,5 Liter

Arbeiten mit dem Brennholzspalter Was kann ich spalten? Größe der zu spaltenden Stämme Holzlänge: min. 560 – max. 1040 mm Holzdurchmesser: min. 100 – max. 300 mm Der Holzdurchmesser ist ein empfohlener Richtwert, weil: dünnes Holz kann schwer zu spalten sein, wenn es Astlö- cher enthält oder die Fasern zu stark sind. Spalten Sie keine grünen Stämme. Trockene, gelagerte Stäm- me spalten sich viel leichter und verursachen nicht so oft ein Festfressen wie grünes (nasses) Holz. Harthölzer neigen zum Zerplatzen: lassen Sie erhöhte Vorsicht walten! Achten Sie darauf, dass verastetes Holz aufplatzen kann. Verwenden Sie auf keinen Fall Holz, welches nicht entastet ist. Besondere Hinweise zum Spalten: Vorbereitungen: Bereiten Sie das zu spaltende Holz auf die maximal zu verar- beitenden Abmessungen vor und achten Sie darauf, dass das Holz gerade geschnitten ist. Schräg abgeschnittenes Holz kann beim Spalten wegrutschen. Legen Sie sich das Holz am Holzspalter so zurecht, dass keine Gefahr für Sie besteht (Stolpergefahr). Überprüfen Sie vor dem Spalten, ob die Spaltsäule (18) ausreichend gefettet ist, damit diese problemlos ein- und ausfahren kann. Bedienung Zweihandbetrieb Der Holzspalter ist nur für den Betrieb durch eine Person ausgelegt. Den Holzspalter niemals mit zwei oder mehreren Personen bedienen. Blockieren Sie niemals die Bedienungsgriffe.

1. Drücken Sie den grünen Einschaltknopf. Warten Sie ein

paar Sekunden, damit der Motor seine Enddrehzahl erreicht und der Druck in der Hydraulikpumpe aufgebaut wird. Achten Sie auf die Motorlaufrichtung bei Brennholz- spaltern mit Drehstrommotor (400 V 3~), denn der Betrieb mit falscher Drehrichtung beschädigt die Ölpumpe. Bei Temperaturen unter –5° C den Holzspalter min- destens 15 min. im Leerlaufbetrieb laufen lassen, damit sich das Öl erwärmen kann.

Drücken Sie den Bedienungsgriff links (12) herunter, bis der Holzstamm von der Fi- xierkralle (14) festgehalten wird. Stellen Sie die Fixierkralle entspre- chend der Höhe des Stammes ein. Lösen Sie dazu die Flügelschraube (A) und passen Sie die Fixierkralle an.8

Halten Sie den Bedienungsgriff links (12) gedrückt und drücken Sie den Bedie- nungsgriff rechts (13) bis zur Hälfe herunter, um den Stamm zuerst langsam zu spalten.

4. Drücken Sie dann den rechten Bedienungs-

griff ganz herunten, um den Stamm bis zum Ende zu spalten. Spaltgeschwindigkeit Mit dem rechten Bedie- nungsgriff (13) können Sie die Spaltkraft je nach Art des Holzes anpassen: Maximale Spaltkraft bei geringe- rer Geschwindigkeit zum Spalten besonders harter oder gelagerter Holzstämme oder zu Beginn des Spaltvorganges mittlere Stellung des Bedienungsgriffes. Hohe Spaltgeschwindigkeit bei geringerer Spaltkraft zum Spal- ten normaler Holzstämme oder zum Ende des Spaltvorganges untere Stellung des Bedienungsgriffes. Rücklauf Drücken Sie den Rücklaufhebel (25) nach unten, bis das Spaltmesser (17) sich wieder in der höchsten Position befindet. Vergewissern Sie sich vor jedem Ge- brauch, dass die Bedienungsgriffe ord- nungsgemäß funktionieren. Hubhöhenverstellung Bei kürzeren Holzstücken können Sie die Arbeitsleistung durch Verkürzen des Spaltmesserrücklaufs steigern.

1. Stellen Sie den Stamm auf die Grundplatte und fahren das

Spaltmesser durch herunterdrücken der beiden Bedie- nungsgriffe bis ca. 2 cm an den Stamm heran.

2. Lassen Sie die Bedienungsgriffe los, damit das Spaltmes-

ser in dieser Position stehen bleibt und schalten Sie das Gerät aus.

3. Netzstecker ziehen.

4. Verkürzen Sie den Rücklauf an der seitlich angebrach-

ten Stange, indem Sie die Feststellschraube (19) in der er- forderlichen Höhe fixieren.

Stammheber Sie können bei großen und schweren Holzstücken den Stammheber nutzen, um den Stamm aufzurichten.

Lösen Sie dazu den Sicherungshaken (3) vom Stammheber (4).

2. Lassen Sie dann das Spaltmesser herunterfahren bis der

Stammheber auf dem Boden liegt.

3. Legen Sie nun den Holzstamm auf den Stammheber und

lassen Sie den Spaltmesser wieder hochfahren.

4. Jetzt können Sie den Holzstamm auf die Grundplatte stel-

1. Stellen Sie den zu spaltenden Stamm senkrecht auf die

Grundplatte. Beachten Sie, dass der Stamm eben und selbstständig auf der Grundplatte steht. Spalten Sie den Stamm niemals liegend oder quer. Bearbeiten Sie das Spaltgut ausschließlich in Faser- richtung. Es kann zu Beschädigungen an der Maschine kommen, wenn Sie das Spaltgut gegen die Faserrichtung spalten. Achten Sie darauf, dass die Fixierkralle (14) ent- sprechend der Höhe des Stammes eingestellt ist.

2. Haken Sie den Sicherungshaken am Stammheber ein.

Entfernen Sie gespaltenes Holz aus Ihrem unmittelba- ren Arbeitsbereich. Dadurch vermindern Sie Arbeits- unfälle. Niemals zwei Stämme in einem Arbeitsgang spalten. Niemals Holz während des Arbeitvorganges nachlegen oder ersetzen. Niemals durch Aufrechterhalten des Schubs über mehrere Sekunden ein Spalten des Stammes erzwingen. Dies kann zu Beschädigungen an der Maschine führen. Positionieren Sie den Stamm erneut auf der Grundplatte und wiederholen Sie den Spaltvorgang oder legen Sie den Stamm zur Seite. Wie wird ein festgeklemmter Stamm gelöst? Es besteht die Gefahr, dass sich astiges Spaltgut beim Spalt- vorgang verklemmt.

1. Gerät ausschalten und Netzstecker ziehen.

2. Entfernen Sie verklemmte Stämme nicht mit Ihren Händen.

3. Den festgeklemmten Stamm vorsichtig mit einer Brech-

stange hin- und herbewegen, damit sich der Stamm lösen kann. Spaltsäule nicht beschädigen! Beim Lösen niemals auf den festgeklemmten Stamm hämmern. Sägen Sie den eingeklemmten Stamm niemals her- aus. Bitten Sie keine zweite Person um Unterstützung.

Arbeitsende: Fahren Sie das Spaltmesser in die höchste Position (einge- fahrener Zustand). Schalten Sie das Gerät aus und ziehen Sie den Netzste- cker. Wartungs- und Pflegehinweise beachten.9 Wartung und Pflege Vor jeder Wartungs- und Reinigungsarbeit: Gerät ausschalten Netzstecker ziehen Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden. Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden. Nur Originalteile verwenden. Andere Teile können zu unvor- hersehbaren Schäden und Verletzungen führen. Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen. Schutzhandschuhe tragen, um Verletzungen an den Händen zu vermeiden. Beachten Sie folgendes, um die Funktionsfähigkeit des Brennholzspalters zu erhalten: Reinigen Sie die Maschine nach Arbeitsende gründ- lich. Entfernen Sie Harzrückstände. Ölstand prüfen bzw. Öl auswechseln Überprüfen Sie das Gerät auf offensichtliche Mängel wie - lose Befestigungen - verschlissene oder beschädigte Bauteile - richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen Überprüfen Sie Hydraulikschläuche und Schlauch- verbindungen regelmäßig auf Dichtigkeit und Festigkeit.

Fetten Sie die Spaltsäule (18) regelmäßig ein oder ölen Sie diese mit einem umweltfreundlichen Sprühöl ein. Spaltmesser schärfen Nach langer Betriebsdauer, bei verminderter Spaltleistung oder bei leichter Verformung der Schneide das Spaltmes- ser abschleifen oder mit einer feinen Feile schärfen (Gra- te entfernen). Wie überprüfe ich den Ölstand?

1. Das Spaltmesser muss sich in der höchsten Position befin-

Ziehen Sie den Ölmessstab (22A) heraus.

3. Säubern Sie den Ölmessstab und die Öldichtung.

4. Stecken Sie den Messstab bis zum Anschlag wieder in die

5. Ziehen Sie den Ölmessstab wieder heraus.

Ölstand muss zwischen MIN und MAX liegen. Füllen Sei bei zu niedrigem Ölstand (MIN oder weni- ger) gleichwertiges Öl nach.

6. Überprüfen Sie die Öldichtung. Diese muss bei Beschädi-

gungen ausgetauscht werden.

7. Stecken Sie den Messstab wieder in die Öffnung.

Wann wechsle ich das Öl aus? Erster Ölwechsel nach 50 Betriebsstunden, dann alle 500 Betriebsstunden. Es sind zwei Personen erforderlich. Auswechseln:

1. Das Spaltmesser muss sich in der höchsten Position befin-

2. Ziehen Sie den Ölmessstab (22A) heraus.

3. Stellen Sie einen Behälter, der mindestens 7,5 Liter Öl

aufnehmen kann, unter den Holzspalter.

Schrauben Sie den Ablassstopfen (29) ab, damit das Öl raus laufen kann.

5. Dichtung und Ablassstopfen wieder einsetzen.

Füllen Sie das neue Hydrauliköl (Menge siehe „Tech- nische Daten“) mit Hilfe eines sauberen Trichters ein.

7. Säubern Sie den Ölmessstab und die Öldichtung.

8. Überprüfen Sie die Öldichtung. Diese muss bei Beschädi-

gungen ausgetauscht werden.

9. Stecken Sie den Messstab wieder in die Öffnung.

10. Lassen Sie nach einem Ölwechsel das Spaltmesser einige

Male ohne Belastung hoch- und runterfahren. Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstel- le vor Ort). Es ist verboten das Altöl in den Boden abzulas- sen oder mit Abfall zu vermischen.

Hydrauliköl Für den Hydraulikzylinder empfehlen wir die folgenden Hydrauliköle: Shell Tellus T 22 Aral Vitam Gf 22 BP Energol HLP 22 Bestell-Nr. 400142 (1 Liter) Mobil DTE 11 oder gleichwertiges Keine anderen Ölsorten verwenden. Der Gebrauch von anderen Ölsorten beeinflusst die Funktion des Hydrau- likzylinders.10 Transporthinweise

Vor jedem Transport Spaltmesser nach oben fahren Gerät ausschalten Öltankverschluss schließen Netzstecker ziehen Spaltgut entfernen Lösen Sie den Sicherungsstift (A) und fixieren Sie das Transportstützrad (7) zum Transport in der Position C. Fassen Sie an den Handgriff und kippen Sie den Brenn- holzspalter vorsichtig zu sich hin. Schwenken Sie dazu gegebenenfalls die Transport- deichsel nach unten. Jetzt können Sie den Brennholzspalter bequem transprotie- ren. Verwenden Sie zum Transportieren mit einem Kran den dafür vorgesehenen Hebepunkt (A). Sichern Sie das Gerät gegen umkippen oder wegrutschen, wenn Sie es mit einem Kran transportieren. Transportieren Sie das Gerät im KFZ auf einer separaten Transportfläche. Sichern Sie dabei den Holzspalter an den dafür vor- gesehenen Punkten mit Zurrgurten.

Vor jeder Lagerung: Spaltmesser nach oben fahren Gerät ausschalten Öltankverschluss schließen Netzstecker ziehen Bewahren Sie unbenutzte Geräte an einem trockenen, ver- schlossenen Ort, der vor Frost geschützt ist, außerhalb der Reichweite von Kindern und unbefugter Personen auf. Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer des Gerätes zu verlängern und ein leicht- gängiges Bedienen zu gewährleisten: führen Sie eine gründliche Reinigung durch. überprüfen Sie das Gerät auf beschädigte oder verschlis- sene Bauteile.

Garantie Bitte beachten Sie die beiliegende Garantieerklärung.

Vor jeder Störungsbeseitigung Gerät ausschalten Netzstecker ziehen Problem mögliche Ursache Beseitigung Stamm wird nicht gespalten (zu wenig Spaltleistung) Stamm ist nicht richtig positioniert Stamm überschreitet die zulässigen Abmessungen oder das Holz ist für die Leistung der Maschine zu hart Spaltmesser spaltet nicht Öl-Leck

Hydraulikdruck zu niedrig

falsche Anschlussleitung (länger als 10 m oder zu kleiner Aderquerschnitt) positionieren Sie den Stamm erneut Stamm auf zulässige Abmessungen schneiden Spaltmesser schärfen, auf Grat oder Ker- ben prüfen Legen Sie ein Stück Karton unter den Holzspalter, um das Leck zu finden. Zur Problembehebung wenden Sie sich an den Hersteller. Ölstand überprüfen; wenn nötig Öl nach- füllen. Problem ist nicht zu beheben, bitte wen- den Sie sich an den Hersteller. richtige Anschlussleitung verwenden Spaltmesser fährt schwankend oder mit starken Vibrationen aus Luft im Kreislauf

Spaltsäule nicht ausreichend eingefettet bzw. eingeölt Öltankverschluss öffnen Ölstand überprüfen; wenn nötig Öl nach- füllen. Spaltsäule einfetten oder mit einem um- weltfreundlichen Sprühöl einölen. Problem ist nicht zu beheben, bitte wen- den Sie sich an den Hersteller.11 Problem mögliche Ursache Beseitigung Spaltmesser fährt nicht aus Hydraulikpumpe defekt Zur Problembehebung wenden Sie sich an den Hersteller. Motor läuft an, aber das Spaltmesser wird nicht ausgefahren falsche Drehrichtung des Motors Drehrichtung des Motors überprüfen Drehstrom: Drehrichtung umstellen Motor läuft nicht an Netzspannung fehlt 2-Phasenlauf bei Drehstrommotor Anschlusskabel defekt Elektromotor defekt Absicherung überprüfen Sicherung und Zuleitung von einem Elekt- rofachmann überprüfen lassen Anschlusskabel austauschen bzw. von einem Elektrofachmann überprüfen lassen Zur Problembehebung wenden Sie sich an den Hersteller. Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung. Bei Fragen: Telefon 08222/41 30 – 605 – 607 – 613 – 622 – 625

Technische Daten Modell / Typ ASP 10 TS-2 ASP 12 TS-2 ASP 14 TS-2 Baujahr siehe letzte Seite Spaltkraft 100 kN (10 t) 120 kN (12 t) 140 kN (14 t) Hydraulikdruck 25,5 Mpa (255 bar) 24,0 Mpa (240 bar) 24,6 Mpa (246 bar) Vorlaufgeschwindigkeit 1 ca. 0,05 m/sek. (4,9 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek) Vorlaufgeschwindigkeit 2 ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,22 m/sek. (21,8 cm/sek) Rücklaufgeschwindigkeit ca. 0,06 m/sek. (6,1 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek) Holzlänge 560 - 1040 mm Holzdurchmesser 100 – 300 mm Spalthub 850 mm Hydrauliköl (max.) 7,0 Liter 7,5 Liter Elektromotorleistung P

= 3500 W S6 40 % Anschluss 400 V 3~ 50 Hz Schalldruckpegel L

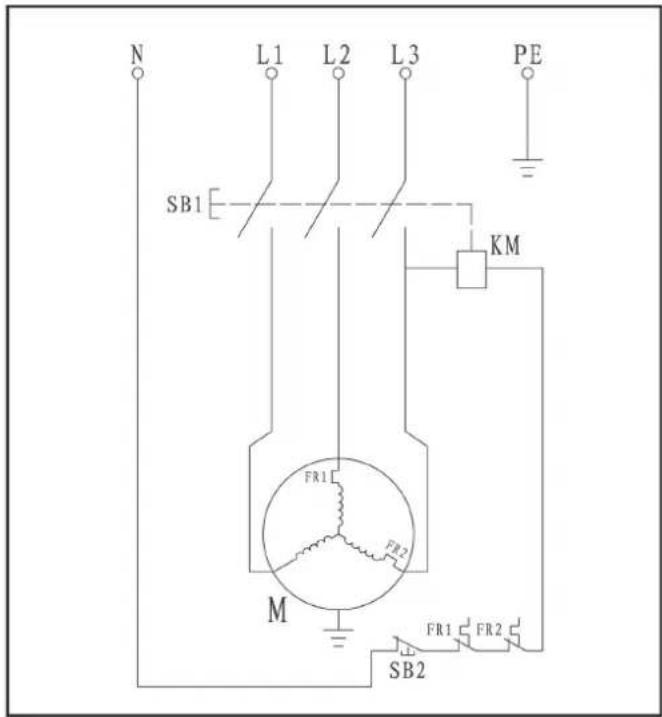

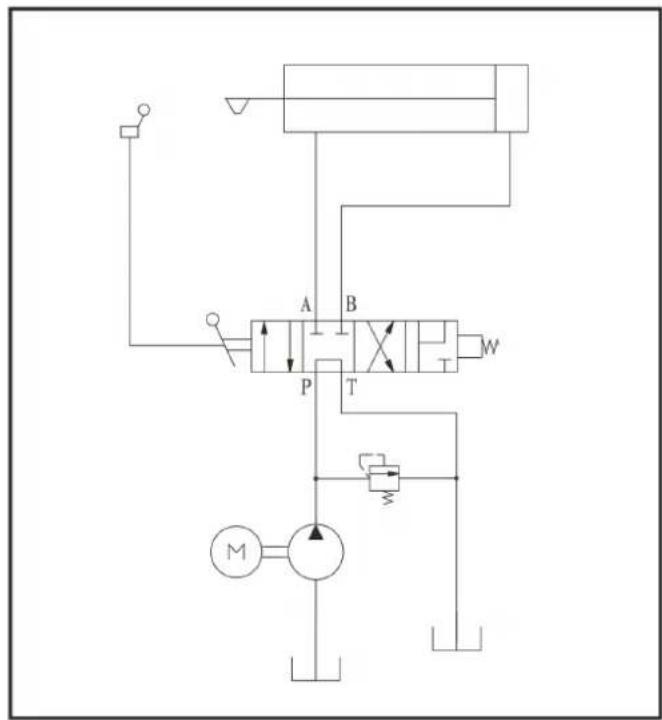

≤ 80,0 dB (A) Abmessungen Länge 1440 x Breite 1330 x Höhe 2280 mm Länge 1440 x Breite 1350 x Höhe 2280 mm Gewicht 172,5 kg 178,4 kg 184,9 kg12 Schaltplan Hydraulikplan

Seriennummer: 000001 –

Altrad Lescha Atika GmbH – Technisches Büro – Josef-Drexler-Str. 8 – 89331 Burgau – Germany

i.A. Burgau, 25.03.2019 i.A. G. Koppenstein, Konstruktionsleitung1
