HASZNÁLATI ÚTMUTATÓ ASP 10 TS2 ATIKA

Side 76 Erediti használati utalítás

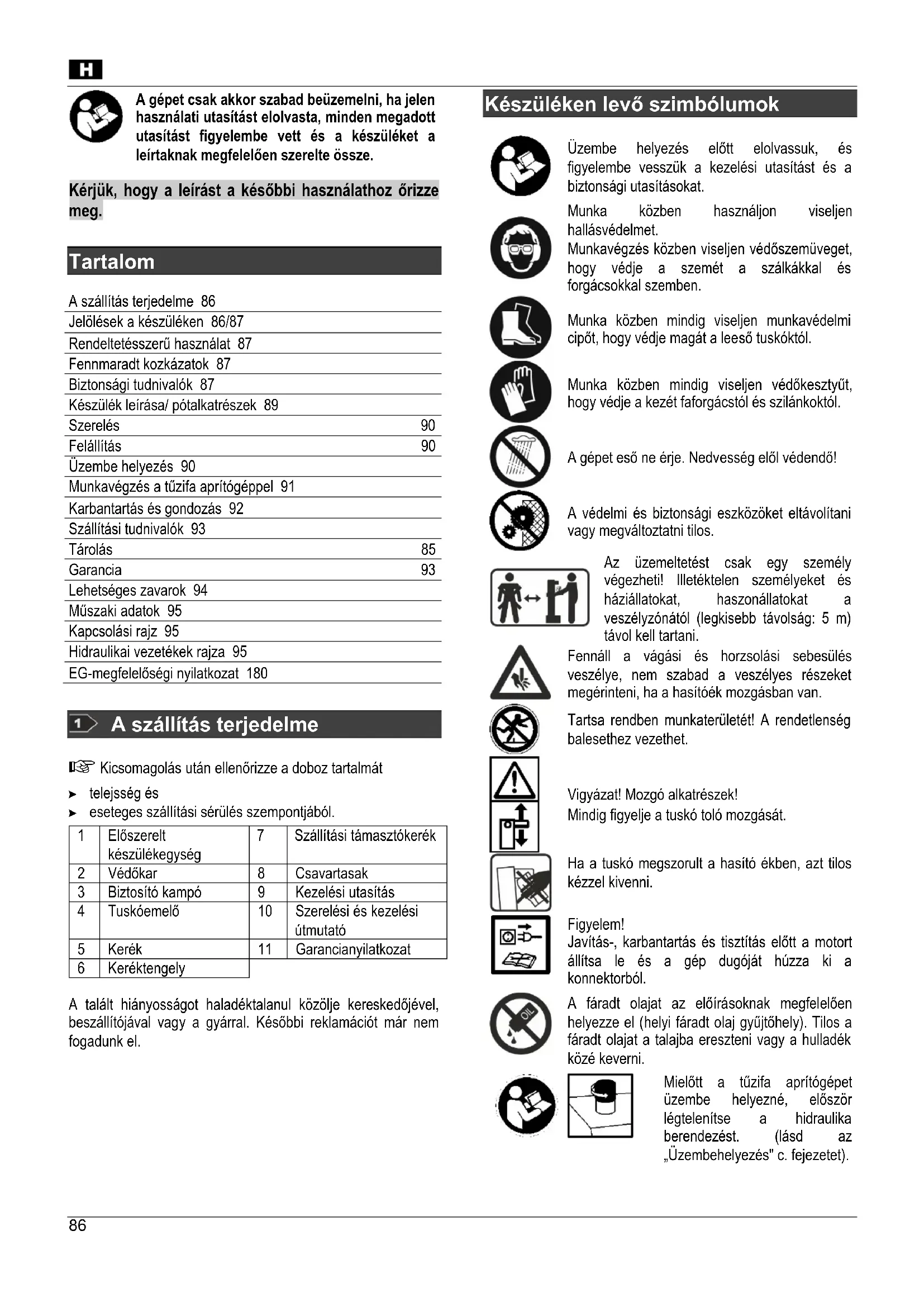

Oikeus teknisiin muutoksiin pidätetään!86 A gépet csak akkor szabad beüzemelni, ha jelen használati utasítást elolvasta, minden megadott utasítást figyelembe vett és a készüléket a leírtaknak megfelelően szerelte össze. Kérjük, hogy a leírást a későbbi használathoz őrizze meg.

Tartalom A szállítás terjedelme 86 Jelölések a készüléken 86/87 Rendeltetésszerű használat 87 Fennmaradt kozkázatok 87 Biztonsági tudnivalók 87 Készülék leírása/ pótalkatrészek 89 Szerelés 90 Felállítás 90 Üzembe helyezés 90 Munkavégzés a tűzifa aprítógéppel 91 Karbantartás és gondozás 92 Szállítási tudnivalók 93 Tárolás 85 Garancia 93 Lehetséges zavarok 94 Műszaki adatok 95 Kapcsolási rajz 95 Hidraulikai vezetékek rajza 95 EG-megfelelőségi nyilatkozat 180

A szállítás terjedelme Kicsomagolás után ellenőrizze a doboz tartalmát telejsség és eseteges szállítási sérülés szempontjából. 1 Előszerelt készülékegység 7 Szállítási támasztókerék 2 Védőkar 8 Csavartasak 3 Biztosító kampó 9 Kezelési utasítás 4 Tuskóemelő 10 Szerelési és kezelési útmutató 5 Kerék 11 Garancianyilatkozat 6 Keréktengely A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral. Későbbi reklamációt már nem fogadunk el.

Készüléken levő szimbólumok

Üzembe helyezés előtt elolvassuk, és figyelembe vesszük a kezelési utasítást és a biztonsági utasításokat. Munka közben használjon viseljen hallásvédelmet. Munkavégzés közben viseljen védőszemüveget, hogy védje a szemét a szálkákkal és forgácsokkal szemben. Munka közben mindig viseljen munkavédelmi cipőt, hogy védje magát a leeső tuskóktól. Munka közben mindig viseljen védőkesztyűt, hogy védje a kezét faforgácstól és szilánkoktól. A gépet eső ne érje. Nedvesség elől védendő! A védelmi és biztonsági eszközöket eltávolítani vagy megváltoztatni tilos. Az üzemeltetést csak egy személy végezheti! Illetéktelen személyeket és háziállatokat, haszonállatokat a veszélyzónától (legkisebb távolság: 5 m) távol kell tartani. Fennáll a vágási és horzsolási sebesülés veszélye, nem szabad a veszélyes részeket megérinteni, ha a hasítóék mozgásban van. Tartsa rendben munkaterületét! A rendetlenség balesethez vezethet. Vigyázat! Mozgó alkatrészek! Mindig figyelje a tuskó toló mozgását. Ha a tuskó megszorult a hasító ékben, azt tilos kézzel kivenni. Figyelem! Javítás-, karbantartás és tisztítás előtt a motort állítsa le és a gép dugóját húzza ki a konnektorból. A fáradt olajat az előírásoknak megfelelően helyezze el (helyi fáradt olaj gyűjtőhely). Tilos a fáradt olajat a talajba ereszteni vagy a hulladék közé keverni. Mielőtt a tűzifa aprítógépet üzembe helyezné, először légtelenítse a hidraulika berendezést. (lásd az „Üzembehelyezés" c. fejezetet).87 Ügyeljen a motor forgásirányára (a motoron nyíl jelzi), mert a hibás forgásirányban végzett üzem károsítja az olajszivattyút (lásd az „Üzembehelyezés" c. fejezetet). Rögzítési pont A termék megfelel az erre a termékfajtára vonatkozó európai irányelveknek. Az elektromos gépek nem valók a háztartási hulladék közé. A készüléket, annak tartozékait és csomagolását környezetkímélő újrahasznosításra adja le. Az elhasznált elektromos és elektronikai készülékekről szóló 2012/19/EU Európai Irányelv rendelkezései szerint a már nem használható elektromos készülékeket külön kell begyűjteni és a környezetnek megfelelő újrahasznosításra előkészíteni. Lásd „Munkavégzés a tűzifa aprítógéppel “

Kezelési utasítás jelölései

A lehetséges veszélyek vagy veszélyes helyzetek. Ha figyelmen kívül hagyja ezeket a tájékoztatásokat, balesetet szenvedhet és a gép is károsodhat.

Fontos tudnivalók a szakszerű használathoz. E tudnivalók figyelmen kívül hagyásától üzemzavarok keletkezhetnek.

Használati tudnivalók. Ezek az útmutatások segítenek a gép minden funkciójának legjobb kihasználásában. Szerelés, kezelés és karbantartás. Itt pontos magyarázatot talál a tennivalóihoz.

Kérjük, vegye kézbe a szerelési és kezelési képmellékletet, ha a szövegben egy ábrára történő hivatkozást talál.

Rendeltetésszerű használat A tűzifa aprítógépet csak tűzifa aprítására lehet használni. A tűzifa aprítógépet csak magáncélú, ház körüli vagy szabadidő munkákhoz lehet használni. A tűzifa aprítógéphez csak egyenesen vágott fa használható. A felaprítandó tuskóból a fémrészeket (szögeket, drótot, stb.) feltétlenül el kell távolítani. A rendeltetésnek megfelelő használathoz tartozik a gyár által előírt használati-, karbantartási- és javítási útmutatások megtartása és az útmutatóban olvasható biztonsági előírások követése. A használathoz érvényes balesetelhárítási előírásokat, és az általánosan elismert munkaegészségügyi és biztonságtechnikai szabályokat tartsa megi. Minden ettől eltérő használat rendeltetéssel ellentétes. Az abból eredő károkért a gyár nem vállal szavatosságot.Ilyekor a felelősség egyedül a felhasználót terheli. A tűzifa aprítógép önkényes módosítása az abból eredő bármilyen kár esetére kizárja a gyártó felelősségét. A gépet csak olyan személy szerelheti, használhatja és tarthatja karban, akit azzal megbíztak, és akit a lehetséges veszélyekről tájékoztattak. Karbantartást csak gyárunk, vagy az általunk megnevezett vevőszolgálati műhely végezhet.

Fennmaradt kozkázatok Még a rendeltetésnek megfelelő használat és minden ide vonatkozó biztonsági előírás megtartása mellett is a használati cél által megkövetelt konstrukció miatt bizonyos kockázattal számolni kell. A fennmaradt kockázat minimálisra csökkenthető, ha a „Biztonsági útmutatások” és a „Rendeltetésnek megfelelő használat” leírásait valamint a használati útmutatót összességében figyelembe veszik. Mindezek figyelembe vétele és az óvatosság csökkenti a baleset- és a sérülés kockázatát. Sérülésveszély a lehasadó fadarabok miatt. A lábak sérülésének veszélye a leeső faanyag miatt Az ujjak sérülésének veszélye az elakadt fadarabok kilazításakor. Figyelmen kívül hagyott vagy figyelmet elkerülő biztonsági intézkedések a kezelő sérüléséhez vagy dologi kárhoz vezetnek. Figyelmetlenség, a biztonsági előírások be nem tartása és szakszerűtlen használat esetén a mozgó hasítókés a kéz ill. az ujjak sérülését okozhatja. Áramütéssel kell számolni, ha nincsenek rendben az elektromos csatlakozó vezetékek. Feszültség alatt álló, nyitott alkatrész megérintése. Tűz- és csúszásveszély kifolyt hidraulika olaj miatt. Halláskárosodás veszélye hallásvédelem nélkül végzett hosszabb munkától. Továbbá minden megtett intézkedés ellenére is maradnak nem nyilvánvaló maradék kockázatok.

Biztonsági tudnivalók A gyártmány üzembe helyezése előtt olvassa el és vegye figyelembe a következő utasításokat ésszakmai a mindenkori országban érvényes biztonsági rendelkezéseket, hogy saját magát és másokat a lehetséges sérülésektől megóvja.

A biztonsági előírásokat adja tovább azoknak a személyeknek, akik a géppel dolgoznak.

Őrizze meg gondosan ezeket a biztonsági útmutatásokat. A tűzifa-hasítóval dolgozó személyeket megfelelően ki kell képezni a rendeltetésszerű használattal kapcsolatban, és88 alaposan ismerniük kell a tűzifa-hasító használatát és a biztonsági előírásokat. Használat előtt a kezelési utasítás segítségével ismerkedjen meg készülékével. Ne használja a gépet nem rendeltetésszerű célra (lásd „Rendeltetésszerű alkalmazás” és „Munkavégzés a tűzifa aprítógéppel“). Legyen nagyon figyelmes. Figyeljen rá, amelyen dolgozik. Ügyesen végezze a munkáját. A gépet soha ne használja, amikor fáradt vagy kábító hatású szer, alkohol vagy gyógyszer hatása alatt áll. Elég egy pillanatnyi figyelmetlenség és máris súlyos balesetet szenvedett. Gyermekek és 18 év alatti fiatalkorúak, valamint olyan személyek, akik a készülék kezelési utasítását nem ismerik, nem kezelhetik a készüléket. Ha a gép közelében más személyek, gyermekek vagy háziállatok tartózkodnak, ne használja a gépet. Ne engedje, hogy mások, különösen gyermekek a szerszámot vagy a motort megfogják. Személyi védőfelszerelés A munkához mindig megfelelő védőfelszerelés szükséges: ne hordjon bő öltözéket vagy ékszert, mert azokat egy mozgó alkatrész elkaphatja, hajháló, hosszú haj esetén Szem- és hallásvédelmet viseljen. orrmerevítővel ellátott, masszív cipő (biztonsági cipő) hosszú nadrág védőkesztyűt elsősegély-nyújtó eszközök, esetleg mobiltelefon. Biztonsági tudnivalók – Munkakezdés előtt Üzembe helyezés előtt és munka közben rendszeres időközönként végezze el a következő ellenőrző műveleteket. Kérjük, tartsa be a kezelési útmutató megfelelő utasításait! A készülék teljesen és az előírásoknak megfelelően össze van-e szerelve? A készülék megfelelő és biztonságos állapotban van-e? A fogantyúk tiszták és szárazak? A munka megkezdése előtt gondoskodjon arról, hogy a munkaterületen más személy, gyermek vagy állat nem tartózkodik, biztosítva van az Ön számára az akadálymentes visszavonulás, a biztonságos felállás adott. Nincs botlási lehetőség a munkahelyen? Tartsa rendben munkaterületét! A rendetlenség balesethez vezethet - Botlási veszély! Vegye figyelembe a környezeti hatásokat: Ne dolgozzék rossz fényviszonyok mellett (pl. ködben, esőben, hófúvásban vagy alkonyatkor). Rossz időjárási viszonyok (pl. eső, villámveszély, hófúvásban) esetén ne dolgozzon a készülékkel. Ne használja a készüléket éghető folyadék vagy gáz közelében – tűzveszély! A felhasználó felelős azokért a balesetekért vagy veszélyekért, amelyek más személyeket fenyegetnek, vagy mások tulajdonát érik. Mindig biztosan álljon a lábán, és mindig őrizze meg egyensúlyát. A gépet ill. a gép alkatrészeit ne módosítsa! Biztonsági tudnivalók – Kezelés Álljon a toló mögé, a kezelő fogantyú közelébe. Ne álljon fel a gépre. Ha szünetelteti a munkát, kapcsolja ki a készüléket, hogy senkit se kerülhessen veszélybe. A készüléket úgy zárja el, hogy illetéktelen személy ne férhessen hozzá. A tűzifa-hasítókra vonatkozó biztonsági utasítások A tűzifa aprítógépet csak egyetlen személy kezelheti. Nem szabad olyan fatuskót felaprítani, amiben szög, drót vagy egyéb tárgy van. A már felaprított fa és faforgács veszélyes munkakörnyezetet hoz létre. Fennáll az elbotlás, elcsúszás vagy elesés veszélye. Tartsa rendben munkaterületét!

Bekapcsolt gép esetén ne nyúljon mozgó alkatrészhez. Mindig csak akkora fatuskót aprítson fel, mely megfelel a maximálisan feldolgozható hossznak. Biztonsági tudnivalók – Munka közben Soha ne dolgozzon egyedül. Folyamatosan tartson halló- és látótávolságon belüli kapcsolatot más személyekkel, hogy vészhelyzetben azonnali segítségnyújtásra legyen lehetőség. Fenyegető veszély vagy vészhelyzet esetén azonnal állítsa le a motort. Soha ne járassa a készüléket felügyelet nélkül. Bármilyen testi panasz (pl. fejfájás, szédülés, rosszullét, stb.) esetén azonnal szakítsa meg a munkát, mert ilyenkor fokozott balesetveszély áll fenn! Ne terhelje túl a gépet! Jobban és biztonságosabban dol- gozik a megadott teljesítménytartományon belül. Munka közben többször tartson szünetet, hogy a motor lehűlhessen. Mit kell tenni vészhelyzetben Részesítse a sérültet sérülésének megfelelő elsősegélyben és haladéktalanul hívjon orvost. Védje meg a sérültet esetleges további sérülésektől és helyezze biztonságos, nyugodt helyre. Általános biztonsági tudnivalók A készüléket, annak tartozékait, a szerszámbetéteket stb. jelen használati utasításnak megfelelően használja. Ennek során vegye figyelembe a munkafeltételeket és a végrehajtandó műveletet. A készülék nem rendeltetésszerű használata veszélyes helyzetet teremthet. A gépet ne fröcskölje le vízzel! (A víztől áramütés keletkezhet).89 Ne hagyja a gépet esőben ázni és esőben ne dolgozzon a gépen. Gondosan ápolja a készüléket: Kövesse a karbantartási előírásokat. Tartsa a fogantyút szárazon, gyantától, olajtól és zsírtól mentesen. Ellenőrizze a gép esetleges sérüléseit: A gép további használatához a védőberendezések rendeltetésüknek megfelelő kifogástalan és megfelelő működését gondosan ellenőrizze. A gépet csak kompletten és a helyesen felszerelt biztonsági berendezéssel használja és a gépen semmi olyat ne változtasson meg, ami a biztonságot csökkentheti. Ellenőrizze,hogy a mozgó alkatrészek kifogástalanul működnek-e és egyes alkatrész nem szorul- vagy nem akad-e. Minden alkatrész legyen helyesen felszerelve és feleljen meg minden követelmények a készülék kifogástalan működésének biztosításához. A sérült védőszerkezetet és alkatrészt szakszerűen, elismert szakember műhelyben javítsa meg vagy cserélje ki, ha a kezelési útmutató az adott esetre mást nem ír elő. A sérült vagy olvashatatlanná vált felragasztott címkét ki kell cserélni. Ne hagyjon a gépben szerszámkulcsot! Bekapcsolás előtt mindig ellenőrizze, hogy kivette-e a gépből a szerszámokat. A használaton kívüli láncfűrészt őrizze egy száraz, lezárt helyiségben, ahol ahhoz gyermekek hozzá nem férhetnek. A gépet kapcsolja le és húzza ki a csatlakozódugót a következő esetekben: Javítások Karbantartó- és tisztítási műveletek Zavarok megszüntetése A csatlakozó vezetékek ellenőrzése, hogy nincsenek-e összegabalyodva vagy megsérülve Szállítás és tárolás a gép elhagyása (rövid megszakítások esetén is) A „Karbantartás” fejezetben leírtakon kívül további javítást ne végezzen a gépen, hanem forduljon közvetlenül a gyártóhoz, vagy az illetékes vevőszolgálathoz. A gép más alkatrészein végzett javításokat a gyár illetve a gyár által meghatalmazott vevőszolgálati szerviz végezze. Csak eredeti gyári pótalkatrészt és tartozékot használjon. Idegen eredetű pótalkatrész és egyéb tartozék használata a felhasználó balesetéhez vezethet. Az ebből eredő károkért a gyártó nem vállal felelősséget. Elektromos biztonság A csatlakozó vezeték IEC 60245 (H 07 RN-F) előírásának megfelelő legkisebb szükséges keresztmetszete 5 x 1,5 mm², a kábel hossza max. 10 m-ig Ne használjon 10 méternél hosszabb csatlakozó vezetéket. A hosszabb csatlakozó vezeték feszültségesést okoz. A motor nem éri el maximális teljesítményét és a gép csökkent teljesítménnyel működik. A csatlakozó vezetékek dugói és csatlakozó aljzatai gumiból, lágy PVC-ből vagy más hőre lágyuló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva. A csatlakozó vezeték dugós csatlakozó része fröccsenő víz ellen védett legyen. A csatlakozó vezeték fektetésénél ügyelni kell arra, hogy a vezeték ne nyomódjék meg, ne törjön meg és a csatlakozó kapcsolat ne váljék vizessé. Kábeldob használatánál a kábelt mindig teljesen tekerje le a dobról. A kábelt ne használja rendeltetésétől eltérő célokra. A kábelt védje a hőségtől, olajtól és éles szélű tárgyaktól. A csatlakozó dugót a konnektorból ne a kábelnél fogva húzza ki. Ellenőrizze rendszeresen a csatlakozó kábelt és ha megsérült, cseréltesse ki. Hibás csatlakozó vezetéket ne használjon. A szabadban csak engedélyezett és megfelelő jelöléssel ellátott hosszabbító kábelt használjon. Ideiglenes jellegű elektromos csatlakozásokat ne használjon. A védőberendezéseket soha ne hidalja át, vagy ne helyezze üzemen kívüli állapotba. Az elektromos alkatrészek elektromos csatlakoztatását ill. javítását engedélyezett villanyszerelő vagy saját vevőszolgálati műhelyünk készítse el. Mindig figyelembe kell venni a védőberendezésekre vonatkozó helyi előírásokat.

A gép leírása / Pótalkatrészek Kérjük, vegye kézbe a mellékelt szerelési és kezelési információs lapot. Tétel Rendelési szám Megnevezés

Előre szerelt készülék

Tuskóemelő 5 359827 Kerék

Szállítási támasztókerék

Szerelési és kezelési útmutató

359865 Hasító kés (ASP 10 / 12 TS-2) 359885 Hasító kés (ASP 14 TS-2)

Hasító oszlop90 Tétel Rendelési szám Megnevezés

Rögzítő csavar a löketmagasság beállításához

359872 Ki/be kapcsoló (ASP 10 / 12 TS-2) 359883 Ki/be kapcsoló (ASP 14 TS-2)

Olajtartály lezáró 22A Olajszintmérő pálca

Olajtömítés (nincs ábrázolva)

Biztosító lánc 28 359868 Visszahúzó rugó 29 359869 Olajleeresztő csavar 30 359873 Hidraulikus szelep (nincs ábrázolva) 31 400142 Hidraulikaolaj (1 liter) 32 359807 Ragasztócímke biztonsági felirattal

Szerelés A tűzifa-hasítót csak teljes összeszerelése után csatlakoztassa a villamos hálózathoz. Szerelje fel a kerekeket, a védőkart, a biztosító kampót, a tuskóemelőt és a szállítási támasztókereket a szerelési és kezelési útmutató 2. – 9. ábráin látható módon. A felszerelés után győződjön meg arról, hogy minden csavar szorosan meg van-e húzva.

Felállítás Ügyeljen arra, hogy a munkakörnyezet megfeleljen a következő követelményeknek: nem csúszós sík felületű nincs botlásveszély kellően megvilágított. Nem szabad a gépet földgáz, benzin vagy más, könnyen gyúló anyag közelében üzemeltetni.

Üzembe helyezés Győződjön meg arról, hogy a készülék teljesen és előírásszerű módon össze van szerelve. Minden használat előtt ellenőrizze a következőket: a villamos csatlakozó vezeték hibátlansága (repedés, bevágás stb.) nem használ hibás vezetékeket? esetlegesen nem sérült-e a gép (lásd „Biztonságos munkavégzés”) hogy minden csavar szorosan meg van-e húzva nem szivárog-e a hidraulika a hidraulikai tömlőket és tömlőcsatlakozásokat a kikapcsoló berendezéseket az olajszintet Légtelenítés Mielőtt a tűzifa aprítógépet üzembe helyezné, először légtelenítse a hidraulika berendezést. Néhány fordulattal lazítsa ki az olajtartály záródugót, hogy az olajtartályból távozzon a levegő. A kupakot üzem közben hagyja nyitva. Mielőtt a tűzifa aprítógépet áttolná más helyre, zárja be ismét az olajtartályt, mert ellenkező esetben kifröccsen az olaj a tartályból. A hidraulikus berendezés légtelenítésének elmulasztása esetén a bezáródott levegő megrongálja a tömítéseket, és a tüzifa aprítógép maradandó károsodását okozza. Hálózati csatlakozás Hasonlítsa össze a gép adattábláján olvasható feszültséget az adott helyszín hálózati feszültségével, és a gépet csatlakoztassa a megfelelő és előírt csatlakozó aljzathoz. Megfelelő keresztmetszetű hosszabbító vezetéket alkalmazzon. A készüléket FI-védőkapcsolón (hibaáram védőkapcsolón) (30 mA) keresztül csatlakoztassa. Biztosíték: 16 A lomha Bekapcsolás Nyomja meg a zöld gombot. Kikapcsolás Nyomja meg a piros gombot. A berendezés minden használata előtt ellenőrizze a kikapcsoló berendezés működését (be- és kikapcsolással). Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet ki- vagy bekapcsolni. A sérült kapcsolót haladéktalanul javíttassa meg vagy cseréltesse ki a vevőszolgálattal. Újraindulás elleni biztosítás áramkimaradás esetére (feszültséghiány kioldó) Áramszünet, a csatlakozó dugó véletlen kihúzása, hibás biztosíték stb. esetén a készülék automatikusan kikapcsolódik. A készülék ismételt bekapcsolásához a ki- és bekapcsolón nyomja meg újra a zöld gombot.91 Háromfázisú 400 V-os árammal működő tűzifa aprítógép Ügyeljen a motor forgásirányára (a motoron nyíl jelzi), mert a hibás forgásirányban végzett üzem károsítja az olajszivattyút. Forgásirány ellenőrzése: Kapcsolja be a motort. Működtesse mindkét kezelőkart, a hasítókés lefelé mozog. Ha a hasítókés már a legalsó állásban van: nyomja meg a hátrameneti kart, és ekkor a hasítókés felfelé mozog. Ha a hasítókés nem mozdul, kapcsolja ki a motort és változtassa meg a forgásirányt. A forgásirányt úgy lehet megváltoztatni, hogy egy csavarhúzót helyez be a csatlakozó kereten található résbe, a csavarhúzót kissé megnyomja és jobbra vagy balra elfordítva beállítja a helyes forgásirányt.

Hidraulika Minden használat előtt ellenőrizze a hidraulikus vezetékeket és a tömlőket. Ne használja a gépet, ha a hidraulika folyadék veszélyezteti annak üzemét. Gondoskodjon arról, hogy a gép és a munkaterület mindig tiszta és olajnyomoktól mentes legyen. Elcsúszás veszélye és tűzveszély! Rendszeresen ellenőrizze, hogy a tartályban van-e elegendő mennyiségű hidraulika folyadék (lásd a “Karbantartás és ápolás” c. fejezetet). Űrtartalom: ASP 10 TS-2: kb. 7,0 l ASP 12 TS-2: kb. 7,0 l ASP 14 TS-2: kb. 7,5 l

Munkavégzés a tűzifa aprítógéppel Mit szabad aprítanom? A felaprítandó tuskók mérete Fatuskó hossza min. 560 mm – max. 1040 mm Fatuskó átmérője min. 100 mm – max. 300 mm A megadott tuskó átmérő egy ajánlott érték, mert: a vékony tuskó nehezen aprítható, ha sok csomót tartalmaz vagy a rostok túl vastagok. Ne aprítson friss fatuskót. A száraz, lerakott tuskókat sokkal könnyebben fel lehet dolgozni és a nedves (zöld) faanyaggal ellentétben ritkábban okozzák a szerszám berágódását. A keményfa hajlamos a szétesésre. Fokozott óvatossággal dolgozzon! Ügyeljen arra, hogy a gallyat tartalmazó faanyag szétpattanhat. Semmi esetre ne használjon olyan fadarabot, amelyen még gallyak vannak. Aprításra vonatkozó különleges tudnivalók: Előkészítés Készítse elő az aprítandó faanyagot a maximálisan feldolgozható méretek figyelembevételével, és ügyeljen arra, hogy a tuskók egyenesen legyenek vágva. A ferdén levágott fa hasíítás során lecsúszhat. Úgy helyezze el az aprítandó faanyagot az aprítógép mellett, hogy az az Ön számára ne legyen balesetveszélyes (megbotlás). Aprítás előtt ellenőrizze, hogy megfelelő-e a hasítóoszlop zsírzása, és hogy nem ütközik-e problémába a be- és kijáratása. Kezelés Kétkezes üzem A tűzifa aprítógép egy személyes üzemre készült. Nem szabad az aprítógépet két vagy több személy részvételével üzemeltetni. Soha ne blokkolja a kezelőkarokat.

1. Nyomja meg a zöld bekapcsoló gombot. Várjon néhány

másodpercig, míg a motor eléri végleges fordulatszámát és a hidraulika szivattyúban kialakul a megfelelő nyomás. Ügyeljen a háromfázisú motoros tűzifa-aprító gépek motorjának forgásirányára (400 V 3~), mert a hibás forgásirányban végzett üzem károsítja az olajszivattyút. -5° C alatti hőmérséklet esetén legalább 15 percig járassa üresjárati üzemben a faaprítót, hogy felmelegedhessen az olaj.

Nyomja le a (12) bal oldali kezelőkart, amíg a fatuskót meg nem fogja a (14) rögzítő karom. A rögzítő karmot a tuskó magasságának megfelelően állítsa be. Lazítsa meg az (A) szárnyascsavart, és állítsa be a rögzítő karmot.

Tartsa lenyomva a (12) bal oldali kezelőkart és nyomja le félig a (13) jobboldali fogantyút, hogy a tuskó hasítása először lassan induljon el.

4. Ezután nyomja le teljesen a jobb oldali

kezelőkart, hogy a tuskó végighasadjon. Hasítási sebesség A (13) jobb oldali kezelőkarral lehet beállítani a hasítóerőt az adott fafajtának megfelelően: Maximális hasítóerő kis sebességen: különösen kemény vagy tárolt tuskók hasítására szolgál, illetve a hasítási művelet elején kell alkalmazni a kezelőkar középső állásban van.92 Nagy hasítási sebesség, kisebb hasítóerővel a normál tuskók hasításához, illetve a hasítási művelet végén a kezelőkar alsó állásban van. Hátramenet Nyomja lefelé a (25) hátrameneti kart lefelé, amíg a (17) hasítókés a legfelső állásban nincs. Minden használat előtt győződjön meg róla, hogy a kezelőkarok megfelelően működnek-e. A löketmagasság beállítása Rövidebb fadarabok esetében a hasítókés visszafutásának lerövidítésével fokozhatja a munkateljesítményt.

1. Helyezze a tuskót az alaplemezre, és a két kezelőkar

lenyomásával mozgassa lefelé a hasítókést kb. 2 cm-re a tuskó fölé.

2. Engedje el a kezelőkarokat, hogy a hasítókés ebben a

helyzetben maradjon, és kapcsolja ki a készüléket.

3. Húzza ki a csatlakozó dugót.Húzza ki a csatlakozó dugót.

Rövidítse le a visszafutást az oldalt elhelyezett rúdon, a rögzítőcsavart a szükséges magasságban rögzítve. Tuskóemelő Nagy és nehéz fadarabok esetén lehet a tuskóemelőt használni a tuskó beigazításához.

Ehhez lazítsa meg a (4) tuskóemelő (3) biztosító kampóját.

2. Ezután engedje le a hasítókést, amíg a tuskóemelő a

3. Most helyezze a tuskót a tuskóemelőre, és engedje fel újból

4. Most az alaplapra tudja helyezni a fatuskót.

1. Állítsa a hasítandó tuskót függőlegesen az alaplemezre.

Ügyeljen rá, hogy a tuskó egyenesen és magától álljon az alaplemezen. Nem szabad a tuskót fekvő vagy harántirányú helyzetben széthasítani. Az aprítanivalót kizárólag a rostokkal egyező irányban munkálja meg. Ha a faanyagot a rostiránnyal szemben hasítja szét, ez a gép meghibásodásához vezethet. Ügyeljen arra, hogy a rögzítő karmok (14) a tuskó magasságának megfelelően legyenek beállítva.

2. Akassza be a biztosító kampót a tuskóemelőbe.

A hasított fát távolítsa el közvetlen munkaterületéről. Ezzel csökkenti a balesetveszélyt. Egy munkamenetben csak egy tuskót szabad feldolgozni. Aprítási művelet közben nem szabad újabb faanyagot felrakni. Nem szabad a tolóerő néhány másodpercet meghaladó alkalmazásával kierőszakolni a tuskó hasítását. Ez a gép meghibásodásához vezethet. Helyezze a tuskót ismét az alaplemezre és ismételje meg a hasítást, vagy tegye félre a tuskót. Hogyan lehet a beszorult tuskót kiszabadítani? Fennáll a veszélye annak, hogy a göcsös aprítanivaló beszorul az aprítási folyamat során.

1. Kapcsolja ki a készüléket, és húzza le a gyújtógyertya

2. A beszorult tuskókat ne kézzel távolítsa el.

3. A beszorult tuskót óvatosan egy feszítővas segítségével

mozgassa ide-oda, hogy a tuskó kiszabadulhasson. Vigyázzon, nehogy megrongálja a hasítóoszlopot! A kilazításkor soha ne kalapálja a beszorult tuskót. Soha ne fűrészelje ki a beszorult tuskót. Ilyen esetben nem szabad egy második személy segítségét igénybe venni. Használat után: Vigye a hasítókést a legfelső állásba (visszahúzott állapot). kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót. Tartsa be a karbantartási és ápolási utasításokat.

Karbantartás és gondozás Minden karbantartó- és javítási munka előtt kapcsolja ki a gépet, Húzza ki a csatlakozó dugót. Az e fejezetben leírtakon kívüli karbantartásokat csak megfelelő szakműhely ill. a vevőszolgálat végezheti el. A karbantartáshoz és tisztításhoz eltávolított biztonsági szerkezeteket feltétlenül szabályosan vissza kell szerelni és működésüket ellenőrizni kell. Csak eredeti gyári alkatrészt használjon. Másféle alkatrész előre nem látható kárt és balesetet okozhat. Legyen gondja rá, hogy karbantartás és javítás után a gépből a szerszámot, csavarhúzót távolítsa el. Viseljen védőkesztyűt, nehogy a keze megsérüljön. A tűzifa aprítógép működőképességének megőrzéséhez ügyeljen a következőkre: A munka befejeztével alaposan tisztítsa meg a gépet. Távolítsa el a gyanta maradványokat. Ellenőrizze az olajszintet ill. cseréljen olajat. Ellenőrizze a készüléket nyilvánvaló hiányosságait, úgymint - meglazult rögzítést, - kopott vagy sérült alkatrészt - fedelek és védőszerkezetek sérülésmentességét és megfelelő felszerelését. Rendszeresen ellenőrizze a hidraulikus tömlők és a tömlőcsatlakozások tömítettségét és szorosságát.

Egy környezetbarát olajszóróval rendszeresen olajozza a dugattyúrudat.93 Hasítóék élesítése Hosszabb üzemszünet után, illetve csökkenő aprítási teljesítmény esetén egy finom reszelővel meg kell élesíteni a hasítóéket (sorja eltávolítás). Hogyan kell az olajszintet ellenőrizni?

1. A hasítókésnek a legfelső állásban kell lennie.

Csavarja ki az olajszintmérő pálcát.

3. Tisztítsa meg a szintmérő pálcát és az olajtömítést.

4. Tolja vissza a nyílásba az oajszintmérő pálcát.

5. Ismét húzza ki a szintmérő pálcát.

Az olajszintnek a MIN és MAX jelzés között kell lennie. Ha az olajszint túl alacsony (MIN jelzésnél vagy ez alatt áll), töltsön az olajtartályba azonos minőségű olajat.

6. Ellenőrizze az olajtömítést. Ha a tömítés megsérült, ki kell

7. Tolja vissza a nyílásba az olajszintmérő pálcát.

Mikor kell olajat cserélni? Az első olajcserét 50 üzemóra után, ezt követően minden 500 üzemóra után kell elvégezni. Ehhez a művelethez két személy közreműködése szükséges. Olajcsere:

1. A hasítókésnek a legfelső állásban kell lennie.

Csavarja ki az olajszintmérő pálcát.

3. Állítson egy olyan edényt a tűzifa aprítógép alá, ami

legalább 7,5 liter olajat képes felvenni.

Csavarja le a leeresztő dugót (29), hogy az olaj kifolyhasson.

5. Helyezze vissza tömítést és a leeresztő dugót.

Egy tiszta tölcsér segítségével töltsön a tartályba (A mennyiséget lásd a „Műszaki adatok” c. részben) friss hidraulika folyadékot.

7. Tisztítsa meg a szintmérő pálcát és az olajtömítést.

8. Ellenőrizze az olajtömítést. Ha a tömítés megsérült, ki kell

9. Tolja vissza a nyílásba az olajszintmérő pálcát.

10. Olajcsere után mozgassa néhányszor a hasítókést terhelés

nélkül fel és le. A fáradt olajat az előírásoknak megfelelően helyezze el (helyi fáradt olaj gyűjtőhely). Tilos a fáradt olajat a talajba ereszteni vagy a hulladék közé keverni.

Hidraulika folyadék A hidraulika hengerhez a következő hidraulika olajakat ajánljuk: Shell Tellus T 22 Aral Vitam Gf 22 BP Energol HLP 22 megrendelési sz.400142 (1 liter) Mobil DTE 11 vagy ezekkel egyenértékű hidraulika folyadék Más olajfajtát ne használjon. Az előírttól eltérő minőségű olajok használata hátrányosan befolyásolja a tűzifa aprítógép működését.

Szállítási tudnivalók

Minden szállítás előtt Mozgassa felfelé a hasítókést Kapcsolja ki a gépet, Zárja le az olajtartályt Húzza ki a csatlakozó dugót. Távolítsa el a faanyagot Lazítsa meg az (A) biztosítószeget, és rögzítse a (7) szállítási támasztókereket C állásban a szállításhoz. Fogja meg a fogantyút, és óvatosan döntse meg maga felé a tűzifa-hasítót. Szükség esetén fordítsa el lefelé a szállítórudat. Most már kényelmesen szállítható a tűzifa-hasító. Daruval történő szállításkor használja az erre szolgáló emelési pontot (A). Rögzítse a készüléket, nehogy feldőljön vagy lecsússzon, amikor daruval szállítja. A gépet gépkocsiban egy elkülönített szállítási felületen szállítsa. Eközben rögzítő pántokkal rögzítse a fahasító gépet az erre a célra szolgáló rögzítési pontokban.

Tárolás előtt Mozgassa felfelé a hasítókést Kapcsolja ki a gépet, Zárja le az olajtartályt Húzza ki a csatlakozó dugót. A használaton kívüli készülékeket száraz, elzárható, fagytól védett helyen tárolja olymódon, hogy azokhoz gyermekek és illetéktelen személyek ne férhessenek hozzá. Hosszabb tárolás előtt legyen figyelemmel a következőkre, hogy a gép élettartamát meghosszabbítsa és biztosítsa annak könnyű kezelhetőségét: Hajtson végre egy alapos tisztítást. ellenőrizze a készüléket sérült vagy kopott alkatrészekre,

Garancia Kérjük a mellékelt garancianyilatkozat figyelembe vételét.94 Lehetséges zavarok

Minden zavarelhárítás előtt Kapcsolja ki a gépet, Húzza ki a csatlakozó dugót. Hiba Lehetséges ok Megszüntetés Tuskó nem hasad (túl kicsi az aprítási teljesítmény) tuskó nincs megfelelő helyzetben tuskó a megengedett méretnél nagyobb, vagy a faanyag a gép teljesítőképességéhez képest túl kemény hasítóék nem aprít

hidraulika nyomás túl alacsony

nem megfelelő hálózati csatlakozó vezeték (10 m-nél hosszabb vagy a huzalkeresztmetszet túl kicsi) tegye a tuskót megfelelő helyzetbe vágja a tuskót a megengedett méretre

élesítse meg a hasító szerszámot, ellenőrizze, hogy nincs-e az élen sorja vagy bevágás tegyen a gép alá egy kartonlapot és keresse meg az olajszivárgás helyét. a probléma megoldása érdekében forduljon a gyártóhoz ellenőrizze a hidraulika folyadék szintjét, szükség esetén töltsön utána hidraulika folyadékot ha a probléma nem oldható meg, forduljon a gyártóhoz használjon megfelelő méretű csatlakozó vezetéket A hasítókés nem egyenletesen, vagy erős rezgésekkel mozog levegő a hidraulika vezetékben

hasítóoszlop zsírkenése vagy olajozása nem elegendő Nyissa ki az olajtartály zárósapkáját ellenőrizze a hidraulika folyadék szintjét, szükség esetén töltsön utána hidraulika folyadékot kenje be kenőzsírral vagy környezetbarát szóró olajjal olajozza be a hasítóoszlopot ha a probléma nem oldható meg, forduljon a gyártóhoz A hasítókés nem mozog hidraulika szivattyú meghibásodott a probléma megoldása érdekében forduljon a gyártóhoz A motor elindul, de a hasítókés nem mozdul motor forgásiránya nem megfelelő ellenőrizze a motor forgásirányát háromfázisú motornál: állítsa át a forgásirányt Motor nem indul nincs hálózati feszültség háromfázisú motor 2 fázison üzemel csatlakozókábel meghibásodott villanymotor meghibásodott ellenőrizze a biztosítékot szakemberrel ellenőriztesse a biztosítékot és a vezetékeket cserélje ki vagy szakemberrel ellenőriztesse a csatlakozó vezetéket a probléma megoldása érdekében forduljon a gyártóhoz További hiba vagy kérdés esetén kérjük, forduljon helyi kereskedőjéhez.95 Műszaki adatok Típus / sorozat ASP 10 TS-2 ASP 12 TS-2 ASP 14 TS-2 Gyártási év lásd az utolsó oldalon Aprítóerő 100 kN (10 t) 120 kN (12 t) 140 kN (14 t) Rendszernyomás 25,5 Mpa (255 bar) 24,0 Mpa (240 bar) 24,6 Mpa (246 bar) Előtolási sebesség 1 ca. 0,05 m/sek. (4,9 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek) Előtolási sebesség 2 ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,22 m/sek. (21,8 cm/sek) Visszafutási sebesség ca. 0,06 m/sek. (6,1 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek) Fatuskó hossza 560 - 1040 mm Fatuskó átmérője 100 – 300 mm Hasító emelés 850 mm Hidraulika folyadék (max.) 7,0 liter 7,5 liter Elektromotor teljesítménye P

= 3500 W S6 40 % Áramforrás 400 V 3~ 50 Hz Hangnyomásszint L

≤ 80,0 dB (A) Méretek hosszúság 1440 x szélesség 1330 x magasság 2280 mm hosszúság 1440 x szélesség 1350 x magasság 2280 mm Súly 172,5 kg 178,4 kg 184,9 kg

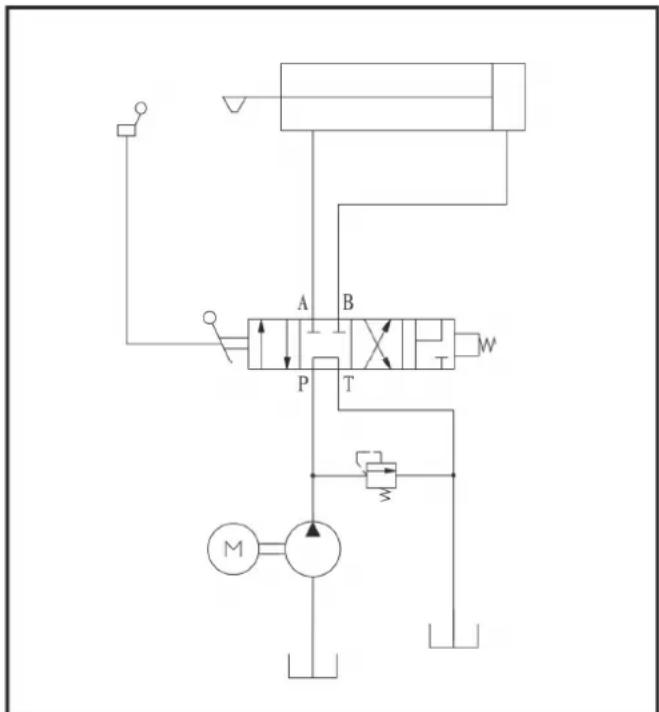

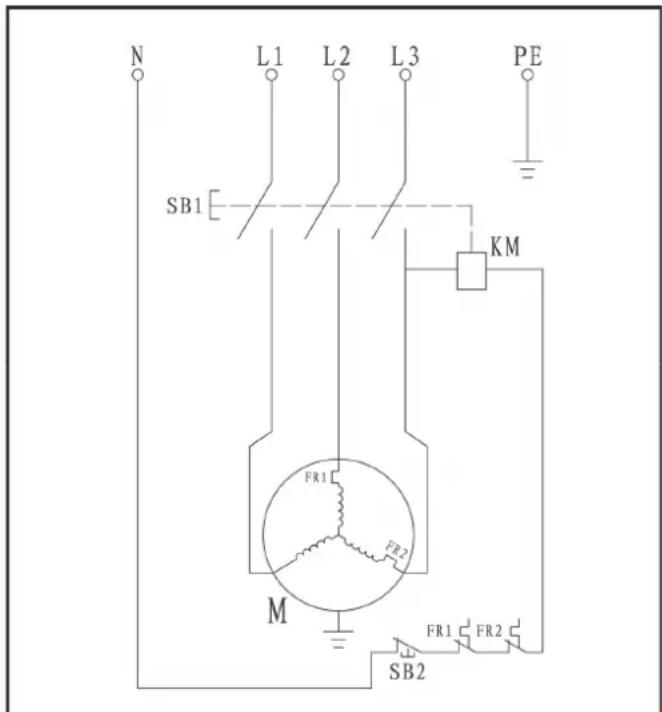

Kapcsolási rajz Hidraulikai vezetékek rajza
