A gépetCsak akkor szabad beüzemelni, ha jelen hasznalati utasitast elolvasta, minded megadott utasitast figyelembe vett es a keszülket a leirtnakak megfeleloen szerelte össze.

Kérjuk, hogy a leirast a késobbi hasznalathoz orizze meg.

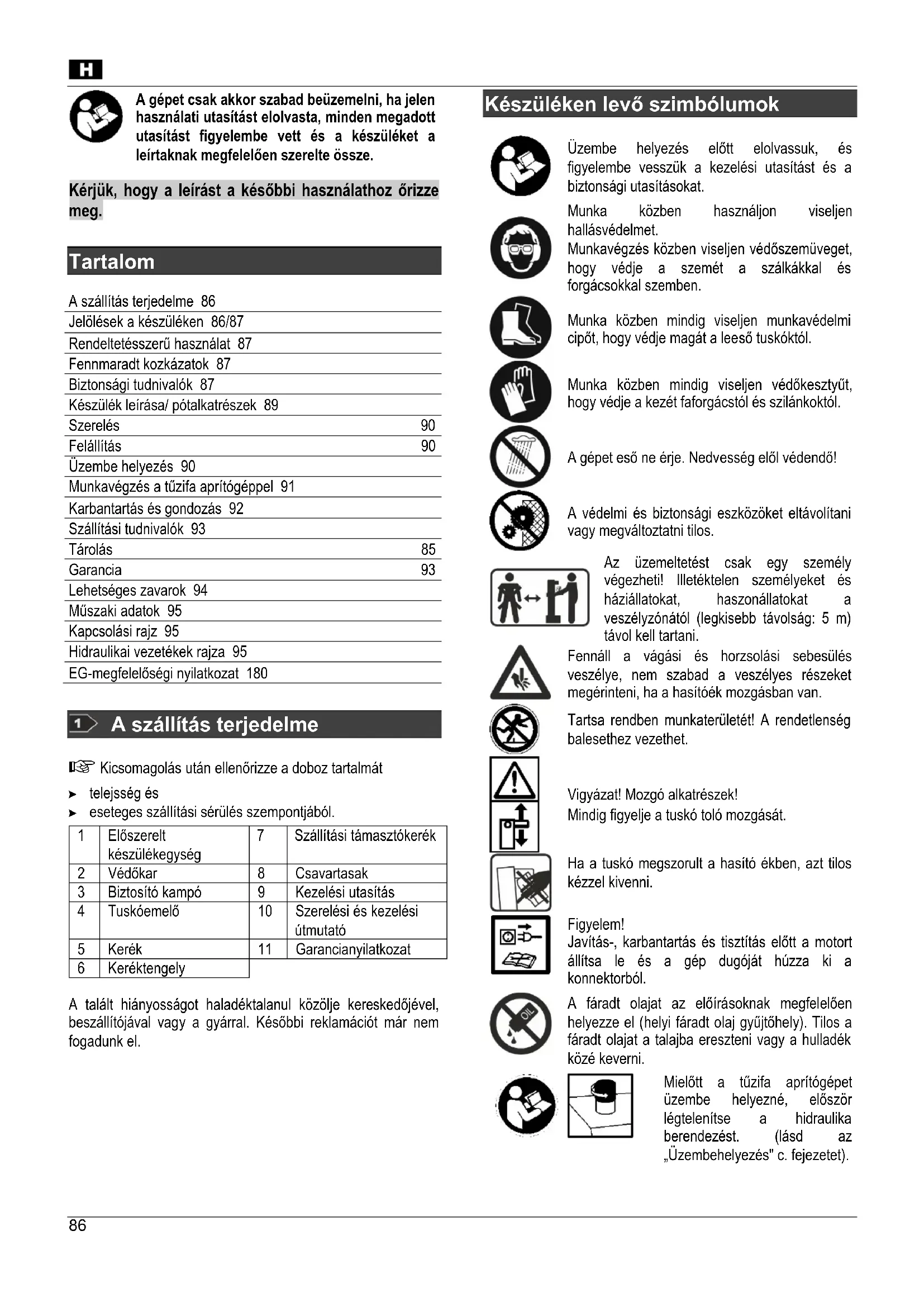

Tartalom

A szállítás terjedelme 86
Jelölések a készüléken 86/87
Rendeltetésszerü használat 87
Fennmaradt kozkázatok 87
Biztonsági tudnivalók 87
Készülék leírsa/ pólalkatrészek 89
Szerelés	90
Felállitás	90
Üzembe helyezés 90
Munkavégzs a tüzifa aprítogeppel 91
Karbantartás és gondozas 92
Szállítási tudnivalók 93
Tárolás	85
Garancia	93
Lehetséges zavarok 94
Műszaki adatok 95
Kapcsolási rajz 95
Hidraulikai vezétékek rajza 95
EG-megfelelóségi nyilatkozat 180

1 A szállítás terjedelme

Kicsomagolas utan ellenorizze a doboz tartalmat

telejssegés
eseteges szallitasi sérulés szempontjábol.

1	Előszerelt készülégegység	7	Szállitási támasztókerék
2	Védőkar	8	Csavartasak
3	Biztosító kampó	9	Kezelési utasitás
4	Tuskóemelő	10	Szerelési és kezelési útmató
5	Kérék	11	Garancianylatkozat
6	Keréktengely

A talált hiányosságot haladéktalanul közölje kereskedöjével, beszálítójával vagy a gyárral. Késöbbi reklamációt már nem fogadunk el.

Keszüléken levő szimbólumok

Uzembe helyezes elott elolvassuk, es figyelembe vesszuk a kezelesiutasitast es aBiztonsagiutasitasokat.

Munka kozben hasznaljon viseljen hallasvedelmet.

Munkavégzs kozben viseljen védoszemüveget, hogy védje a szemét a szalkákkal és forgácsokkal szemben.

Munka kozben mindig viseljen munkavedelmi cipot, hogy védje magat a leesó tuskóktól.

Munka kozben mindig viseljen vedokesztyut, hogy vedje a kezét faforgacstól és szilankoktól.

A gépete sone erje.Nedvesség elol védendó!

A védelmi ésbiztonsagi eszköket eltávolitani
vagy megvaltoztatni tilos.

Az üzemeltetestCsak egy szemely végesheti! Illetéktelen szemelyeket es haziallatokat, haszonallatokat a veszelyzónatol (legkisebb távolság: 5 m) távol kell tartani.

Fennall a vagasi es horzolasi sebesulés veszelye, nem szabad a veszelyes részeket megérinteni, ha a hasitoek mozgasban van.

Tartsa rendben munkaterületét! A rendetlenség balesethez gezethet.

Vigyázat! Mozgo alkatrészek!

Mindig figelje a tuskó tolo mozgását.

Ha a tuskó megszorult a hasitó ékben, azt tilos kézzel kivenni.

Figyelem!

Javitas-, karbantartas es tiszitatas elott a motort allitsa le es a gep dugojat huzza ki a konnektorbol.

A fáradt olajat az elöirasoknak megfeleloen helyezze el (helyi fáradt olaj gyüjtöhely). Tilos a fáradt olajat a talajba ereszteni vagy a hulladék kóze keverni.

Mielott a tuzifa apritogepet üzembe helyezne, elszor légtelenitse a hidraulika berendezest. (lásd az „Uzembehelyezés" c. fejezetet).

Ugyeljen a motor forgasiranyara (a motoron nyil jelzi), mert a hibas forgasiranyban vegzett uzem kurositja az olajsivattyut (lasd az "Uzembehelyezes" c. fejezetet).

Rögzítési pont

A termek megfele Iz erertermekfajra vonatkozo europai iranyelveknek.

Az elektromos gépek nem valok a háztartasi hulladék koze.

A keszüléket, annak tartożekait és csomagolását környezetkümelő ujrahasznositásra adja le.

Az elhasznalt elektramos és elektronikai keszülékekrol szoló 2012/19/EU Europai Irányel rendelkezesei szerint a már nem hasznalható elektramos keszülékeket kulön kegyüjteni és a kornyezetnek megfelelo' uJrahasznosítára elokésztienen.

Lásd „Munkavégzés a túzifaaprítogeppel“

Kezelesiutasitas jelolései

A lehetséges veszélyek vagy veszélyes helyzetek.
Ha figyelmen kivül hagyja ezeket a tajékoztatásokat,
baleset szenvedhet és agép is károsodhat.

Fontos tudnivalok a szakszeru hasznalathoz. E tudnivalok figyelmen kivul hagyasatol uzemzavarok keletkezhetnek.

Hasznalati tudnivalok. Ezek az utmutatasok segitenek a gep minded fungciojanak legjobb kihasznalasaban.

Szerelés, kezelés és karbantartás. Ilt pontos magyarázatot talál a tennivalóihoz.

Kérjuk, vegye kézbe a szerelesi és kezelési képmellekletet, ha a szövegen egy ábrára történő hivatkozást talál.

Rendeltetesszeru hasznalat

A tuzifa apritogepetCsak tuzifa apritasara lehet hasznalni.
A tuzifa apritogepetCsak magancelu, haz koruli vagy szabadidomunkakhoz lehet hasznalni.
A tuzifa apritogephez csak egyenesen vagott fa hasznalhato.
- A felaprítando tuskoból a fémrészeket (szögeket, drótot, stb.) feltétlenül el kell távolitani.
A rendeltetésnek megfelelo hasznalathoz tartozik a gyar altal eloirt hasznalati-, karbantartasi- es javitasi utmutatasok megtartasa es az utmutatoban olvashatoBiztonsagi elorasok kovetese.

• A hasznalathoz érvenyes balesetelhárítási elóirásokat, és az általánosan elismert munkaegészségügyi ésBiztonságtechnikai szabályokat tartsa megi.
• Minden ettol eltero hasznalat rendeltetessel ellentetes. Az abbol eredó károkert a gyár nem vallal szavatossagot.Ilyekor a felelosség egyedul a felhasznalot terheli.
  A tuzifa apritogep onkenyes modositasza az abbol eredobarmilyen kar esetere kizarja a gyartof felelossseget.
• A gépetCsak olyan személy szerelheti,hasznalhatjaés tarthatjkarban,akit azzal megbíztak,és akit a lehetséges veszélyekrol tajékoztattak. KarbantartastCsak gyárunk, vagy az altalunk megnevezett vevoszolgálati muhely végezhet.

Fennmaradt kozkázatok

Még a rendeltétésnek megfelelo hasznalat es minded ide vonatkozoBiztonsagi eloras megtartasa mellett is a hasznalati cel altal megkovetelt konstrukcio miatt bizonyos kockazattal szamolni kell.

A fennmaradt kockazat minimálisra csökkenthető, ha a „Biztonsági utmutatasok" és a „Rendeltetésnek megfelelo hasznalat" leirasait valamint a hasznalati utmutató összességében figyelembe veszik.

Mindezek figylembe vetele és az ávatosság csökkenti a baleset- és a sérülés kockázatát.

Sérulesveszély a lehasado fadarabok miatt.
A labak sérulésénék veszélye a leesó faanyag miatt
- Az ujjak sérülésének veszélye az elakadt fadarabok kilazitásakor.
- Figyelmen kivil hagyott vagy figyelmet elkerulö biztonsági intézkédések a kezeló séruliséhez vagy dologi kárhoz gezetnek.
- Figyelmetlenség, aBiztonsagi eloirások be nem tartása es szakszerültlen hasznalat eseten a MOZgo hasitokés a kez ill. az ujjak sérülését okozhatja.
- Aramutéssel kell számolni, ha nincsenek rendben az elektromos csatlakozó gezetékek.
Feszültseg alatt áló, nyitott alkárész megerintése.
Tuz- es csuszasveszely kifolyt hidraulika olaj miatt.
- Halláskárosodás veszélye hallásvédelem nélkül végzett hosszabb munkától.

Továbbá minded megtét intézkedés ellenère is maradnak nem nyilvánvaló maradék kockázatok.

Biztonsagi tudnivalok

A gyartmány üzembe helyezese elott olvassa el és vegye figyelembe a következő utasitásokat ésszakmai a mindenkori országban érvényes biztonsági rendelkezeseket, hogy sajat magat és masokat a lehetséges sérülsektől megóvja.

Abiztonsagi elorásokat adja tovabb azoknak a személyeknek, akik a géppel dolgoznak.
Orizzeme gondosan ezeket aBiztonsagi utmutatasokat.

A tuzifa-hasitóval dolgozo személyeket megfeleloen ki kell képezni a rendeltétesszeru hasznalattal kapcsolatban, és

H

alaposan ismerniuk kell a tuzifa-hasito hasznalatat es abiztonsagi elirasokat.

Hasznalat el'tt a kezelesiutasitas segitsegel ismerkedjen meg keszulekevel.
- Ne használá a gépet nem rendeltetésszerü celra (lásd „Rendeltetésszerü alkalmazás" és „Munkavégzs a tüzifá apritógeppel").
Legyen nagyon figyelmes. Figyelen ra, amelyen dolgozik. Ügysen végezze a munkajat. A gépet soha ne használja, amikor fáradt vagy kábitó hatásu szer, alkohol vagy gyógyszer hatasa alatt all. Eleg egy pillanatnyi figyelmetlenség és máris sulyos baleset szenvedett.
Gyermekek es 18 ev alatti fiatalkuroak, valamint oyan szemelyek, akik a keszulek kezelesi utasitasat nem ismerik, nem kezelhetik a keszulaket.
Ha a gep kozeleben mas szemelyek, gyermekek vagy haziallatok tartozkodnak, ne hasznalja a gepet.
- Ne engedje, hogy masok, különosen gyermekek a szerszámot vagy a motort megfogjak.

Szemelyi védöfelszerelés

A munkahoz mindig megfelelo vedofelszerelés szükségés:

ne hordjon bÖltözéket vagy ékszert, mert azokat egy MOZgo alkatrész elkaphatja,
-hajhalo,hosszu haj eseten
- Szem- es hallasvedelmet viseljen.
- orrmerevitóvel ellatott, massziv cipô (biztonsági cipô)
- hosszú nadrag
védokesztyut
elsosegeIy-nuyjto eszkozk,
esetleg mobiltelefon.

Biztonsagi tudnivalok - Munkakezdés elott

Uzembe helyezés elott és munka kozben rendszeres idoközönként végezee el a kovetkező Ellenörző muveleteket. Kérjuk, tartsa be a kezelési utmutató megfelelo utasitásait!

• A keszülk teljesen és az előirásoknak megfeleloen össze van-e szerelve?

A keszülék megfelelo ésbiztonságos allapotban van-e?

• A fogantyuk tisztk és szárazak?

• A munka megkezdésé elott gondoskodjon arról, hogy

• a munkaterületen más személy, gyermek vagyalandat nem tartózkodik,

• biztositva van az On szamara az akadalymentes visszavonulas,

• aBiztonsagosfelallasaddt.

• Nincs botlasi lehtoség a munkahelyen? Tartsa rendben munkaterületét! A rendetlenség balesethez gezethet - Botlasi veszély!

• Vegye figyembe a környezeti hatásokat:

• Ne dolgozzék rossz fényviszonyok mellett (pl. ködben, esöben, hófuvasban vagy alkonyatkor).
  Rossz idojarasi viszonyok (pl. eso, villamveszely, hofuvasban) eseten ne dolgozzon a keszulekkel.

• Ne használaja a készüléket éghető folyadék vagy gáz közelében - tuzveszély!

• A felhasznaló feelös azokér a balesetekér vagy veszélyekér, amelyek más személyeket fenyegetnek, vagy masok tulajdonát érik.

• MindigBiztosanalljonalaban,esmindigorizze megegyensulyat.
  A gépet ill. a gép alkatrészeit ne modositsa!

Biztonsági tudnivalók - Kezelés

• Alljon a tolo mogé, a kezelö fogantyú kozelébe.
• Ne alljon fel a gpré.
• Ha szūnetelteti a munkát, kapcsolja ki a kěszüléket, hogy senkit se kerülhessen veszélybe. A kěszüléket úgy zárja el, hogy illetéktelen személy ne ferhessen hozza.

A tuzifa-hasitokra vonatkozoBiztonsagi utasitasok

A tuzifa apritogepetCsak egyetlen szemely kezelheti.
- Nem szabad olyan fatuskóf felapritani, amiben szög, drót vagy egyé tárgy van.
- A mar felapritott fa és faforgács veszélyes munkakörnyezetet haz létre. Fennáll az elbotlás, elcsuszás vagy elésés veszelye. Tartsa rendben munkaterületét!
Bekapcsolt gep eseten ne nyuljon MOZgo alkatreszhez.
- Mindig csak akkora fatuskót apritson fel, mely megfelel a maximálisan feldolgozható hossznak.

Biztonsagi tudnivalok - Munka kozben

• Soha ne dolgozzon egyedül. Folyamatosan tartson haló- és látótvolságon belüli kapcsolatot más személyekkel, hogy vészhelyzetben azonnali segitségnyújtásra legyen lehetőseg.
• Fenyegeto veszely vagy veszhelyzet eseten azonnal allitsa le a motort.
• Soha ne jarassa a keszüléket felügyelet nélkül.
• Barmilyen testi panasz (pl. fejfajas, szedulés, rosszullét, stb.) eseten azonnal szakitsa meg a munkát, mert ilyenkor fokoztta balesetveszély áll fenn!
• Ne terhelje tól a gépet! Jobban és biztonságosabban dolgozik a megadott teljesítmenytartományon belül.
• Munka kozben tobbször tartson szunetet, hogy a motor lehülhessen.

Mit kell tenni veszhelyzetben

• Részesitse a sérittet sérulisének megfelelo elsosegelyben és haladektalanul hivjon orvost.
• Védje meg a seruǐtēt esetleges további seruǐsektǒl és helyezzeBiztonságos,nyugodt helyre.

Általános biztonsági tudnivalók

• A keszüléket, annak tartozékait, a szerszambeteleket stb. jelen hasznalati utasitásnak megfeleloen használja. Ennek során vegye figyembe a munkafelteteleket és a vegrehajtando muveletet. A keszülék nem rendeltetesszerő hasznalata veszelyes helyzet teremthet.

• A gépet ne fröcskolje le vizzel! (A viztol áramūtes keletkezhet).

• Ne hagyja a gépet esöben ázni és esöben ne dolgozzon agépen.
  Gondosan apolja a keszuleket:

Kovesse a karbantási elóirásokat.
Tartsa a fogantyút szárazon, gyantától, olajtól és zsirtól menteses.

Ellenorizze a gep esetleges séruléseit:

-A gép további hasznalatahoz a védöberendeze sék rendeltetésuknek megfelelo kifogastalan és megfelelo muködesét gondosan ellőrize. A gépetCsak kompletten és a helyesen felszerelt biztonságiberendezzessel használjá és agépen semmi olyat ne valtoztasson meg, ami aBiztonságot csokkentheti.
- Ellenorizze, hovy a MOZgo alkatrészek kifogastalanul muködnek-e és egyes alkatrész nem szorul- vagy nem akad-e. Minden alkatrész legyen helyesen felszerelve és feleljen meg denen követelények a keszülék kifogastalan muködésénék biztositáshoz.
-A seruIvédoszerkezet es alkatreszt szakszerüen, elismert szakember muhelyben javitsa meg vagy cserelje ki, ha a kezelési utmutato az adott esetre mast nem ir elo.
- A séruilt vagy olvashatatlanna valt felragasztott cimkét ki kell cserélni.

• Ne hagyjon a gépben szerszámkulcsot!
  Bekapcsolás elótt mindig Ellenőrizze, hogy kivette-e a gépból szerszámokat.
• A hasznalaton kivuli lancfurészt orizze egy száraz, lezart helyiségen, ahol ahhoz gyermekek hozá nem ferhetnek.
  A gépet kapcsolja le és húzza ki csatlakozódupot a

következő esetekben:

Javitasok
-Karbantarto-és tisztiatis muveletek
Zavarok megaszüntetése
A csatlakozó gezetékek Ellenörzese, hogy nincsenek-e össegabalyodva vagy megsérülve
-Szallitasés tarolas
-a gepelhagyasa (rovid megszakitasok eseten is)

A „Karbantartás" fejezetben leírtakon kivül további javitast ne végezzen a gépen, hanem forduljon kózvetlenül a gyáróhoz, vagy az illetékes vevöszolgálathoz.

A gép más alkatrészein vegzett javitásokat a gyár illeetve a gyár által meghatalmazott vevoszolgálat szerviz vegezze.

Csak eredeti gyári potalkrészt és tartozékot használjon. Idegen eredetü potalkrész és egyéb tartozék használata a felhasználo balesetehez gezethet. Az ebböl eredő károkér a gyartó nem vallal felelosséget.

Elektromos biztonság

• A csatlakozó gezeték IEC 60245 (H 07 RN-F) elöirásanak megfelelo legkisebb szükséges keresztmetszete 5 × 1,5 ~mm^2 , a kabel hossza max. 10 m-ig
• Ne használjon 10 méternél hosszabb csatlakozó gezetéket.
  A hosszabb csatlakozó gezeték feszültsegesésst okoz. A

motor nem éri el maximalis teljesitményét és a gép csökkent teljesitményel mückodik.

• A csatlakozó gezetékek dugói és csatlakozó aljzatai gumiból, lágy PVC-ból vagy más hore lágyuló, ugyanolyan mechanikai szilárdságú anyagból keszüljenek, vagy ilyenekkel legyenek bevonva.
• A csatlakozó gezeték dugós csatlakozó része froccsenő viz Ellen védett legyen.
• A csatlakozó gezeték fektetésénél ügyelni kell arra, hogy a gezeték ne nyomódjék meg, ne törjön meg és a csatlakozó kapcsolat ne valjék vizessé.
• Kábeldob hasznalatánal a kábelt mindig teljesen tekerje le a dobról.
• A kábelt ne használja rendeltetésétól elterö célokra. A kábelt védje a hósegtól, olajtól és éles szelú tárgyaktól. A csatlakozó dugó a konnektorból ne a kábelnéf fogva húzza ki.
  Ellenorizze rendszeresen a csatlakozó kabelts ha megserult, csereltesse ki.
• Hibás csatlakozó gezétéket ne használjon.
• A szabadbanCsak engedelyezett es megfelelo jelolessel ellatott hosszabbito kabelt hasznaljon.
• Ideiglenes jellegü elektromos csatlakozásokat ne használjon.
• A védōberendezések soha ne hidalja át, vagy ne helyezze üzemen kīvūlī allapotba.

Az elektromos alkatreszek elektrcisatlakoztatasat ill. javitasat engedelyezett villanyszerelovagy sajat vevszolgalati muhelyunk keszitse el. Mindig figyelembe kell venni a vedoberendzesekre vonatkozo helyi elorasokat.

1 12 A gép leirasa / Pótalkatrészek

Kérjuk, vegye kézbe a mellekelt szerelési és kezelési információs lapot.

Tétel	Rendelési szám	Megnevezés
1	X	Elöre szerelt keszülék
2	X	Védőkar
3	X	Biztosító kampó
4	X	Tuskóemelő
5	359827	Kerék
6	X	Keréktengely
7	X	Szállítási támasztókerék
8	X	Csavartasak
9	X	Kezelési utasítás
10	X	Szerelési és kezelési útmató
11	X	Garancianylatkozat
12	X	Kezelőkar, bal
13	X	Kezelőkar, jobb
14	X	Rögzítő karom
15	X	Alaplemez
16	X	Fogantyú
17	359865 Hasító kés (ASP 10 / 12 TS-2)
	359885 Hasító kés (ASP 14 TS-2)
18	X	Hasító oszlop
19	×	Rögzítö csavar a löketmagasság beállitásához
20	359872 Ki be kapcsoló (ASP 10 / 12 TS-2)
	359883 Ki/be kapcsoló (ASP 14 TS-2)
21	359871 Motor (ASP 10 / 12 TS-2)
	359882 Motor (ASP 14 TS-2)
22	359867 Olajartály lezáró 13
22A
23	× Olajszintmérő pálca 22
24	359863 Henger (ASP 10 TS-2)
	359878 Henger (ASP 12 TS-2)
	359880 Henger (ASP 14 TS-2)
25	× Hátrameneti kar
26	× Szállítórád
27	× Biztosító lánc
28	359868 Vísszahúzó rugó
29	359869 Olajleeresztő csavar
30	359873 Hidraulikus szelep (nincs ábrázolva)
31	400142 Hidraulikaolaj (1 liter)
32	359807 Ragasztócimke biztonsági felirattal

Szerelés

A tuzifa-hasitot csak teljes osszeszerelése utan csatlakoztassa a villamos halózathoz.

Szerelje fel a kerekeket, a védokart, aBiztositokampot, a tusköemelot es a szallitasi tamasztokereket a szerelesi es kezelesi utmutato 2.-9. abrain latható modon.

A felszereles utan gyrozodjon meg arrol, hogy minden csavar szorosan meg van-e huzva.

Felállitas

Ugyeljen arra, hogy a munkakornyezet megfelejen a kovetkező kovetelmenyeknek:

• nem csuszós
• sik felületu
  nincs botlasveszely
• kelloen megvilagitott.

Nem szabad a gépet földgáz, benzin vagy más, konnyen gyúlo anyag kozelében üzemeltetni.

Uzembe helyezés

Gyozodjon meg arrol, hogy a keszulek teljesen es elirasszeru modon össze van szerelve.
- Minden hasznalat elott ellenorizze a kovetkezoket:

• a villamos csatlakozó gezeték hibatlansága (repedés, bevágás stb.)

nem hasznal hibas gezetékeket?

esetlegesen nem serrult-e a gep (lasd, Biztonsagos munkavegzés")

• hogy minded csavar szorosan meg van-e huzva
• nem szivárog-e a hidraulika
  a hidraulikai tomloket es tomlocsatlakozásokat
• a kikapcsoló berendezéket
• az olajsintet

Légtelenités

13 Mielott a tuzifa apritogepet üzembe helyezné, elször légtelenitse a hidraulika berendezest.

Néhény fordulattal lazītsa ki az olajartály zárdugót, hogy az olajartályból távozzon a levego.
A kupakot üzem bözen hagyja nyitva.
Mielott a tuzifa apritogepet attolna mas helyre, zarja be ismet az olajtartalyt, mert ellenkez esetben kifroccsen az olaj a tartalybol.
A hidraulikus berendezes legtelenitésenek elmulasztása eseten a bezárodott levego megrongálja a tomitéseket, és a tüzifapritogep maradando károsodásat okozza.

Hálozati csatlakozás

• Hasonlitsa össze a gép adattablaján olvashato feszültseget az adott helyszín halózati feszültsegével, és a gépet csatlakoztassa a megfelelo és elöirt csatlakozó aljathoz.
• Megfelelo keresztmetszetu hosszabbito gezeteket alkalmazzon.
  A keszüléket FI-vedokapcsolón (hibaáram vedokapcsolón) (30 mA) keresztül csatlakoztassa.

Biztositek: 16 A Iomha

Bekapcsolás

Nyomja meg a zöld gombot.

Kikapcsolás

Nyomja meg a piros gombot.

A berendezes minded hasznalata elott ellenorize a kikapcsol o berendezes mukodeset (be- es kikapcsolassal). Ne hasznaljon oylan keszuleket, amelynek a kapcsoljat nem lehet ki- vagy bekapsolni. A seru'tkapsolot haladektalanul javittassa meg vagy csereltesse ki a vevszolggalattal.

Ujraindulas elleniBiztositas aramkimaradas esetere (feszultseghiany kioldó)

① Aramszunet, a csatlakozo dugo veteletlen kihuzasa, hibasbiztositek stb. eseten a keszulek automatikusan kikapcsolodik.A keszulek ismetelt bekapsolasahoz a ki- es bekapsolonnyomja meg ujra a zold gombat.

Háromfázisú 400 V-os árammal mūködō tuzifa aprítogép

Ugyeljen a motor forgásirányára (a

motoron nyil jelzi), mert a hibas forgasiranyban vegzett üzem kurositja az olajsivattyut.

Forgásirány Ellenórzése:

Kapcsolja be a motor.
Mukdtesse mindket kezelokart, a hasitokes lefelé MOZg.
Ha a hasitokés már a legalsó allasban van: nyomja meg a hatarumeneti kart, és ekkor a hasitokés felfelé mozog.
Ha a hasitokés nem mozdul, kapcsolja ki a motort és valtoztassa meg a forgásirányt.

15 A forgásirányt úgy lehet megváltoztatni, hogy egy csavarhúzó helyez be a csatlakozó kereten talalható résbe, a csavarhúzó kissé megnyomja és jobbra vagy balra elfordítva beallitja a helyes forgásirányt.

Hidraulika

Minden hasznalat elott ellenorizze a hidraulikus gezetékeket és a tomloket.

• Ne használja a gépet, ha a hidraulika folyadék veszélyezteti annak üzemét.
  Gondoskodjon arrol, hogy a gep es a munkaterulet mindig tiszta es olajnyomoktol mentes legyen. Elcsuszas veszelye es tuzveszely!
• Rendszeresen ellenorizze, hogy a tartalyban van-e legendo mennyisegu hidraulika folyadek (lásda "Karbantárs és ápólás" c. fejezetet).

Urtartalom:

Mit szabad apritanom?

A felapritandó tuskók mérete

Fatusko hossza min. 560~mm -max. 1040~mm

Fatusko atmeroje min. 100mm - max.300mm

A megadott tusko atmer egy ajanlott ertek, mert:

• a vékony tuskó nehezen aprithato, ha suk csomót tartalmaz vagy a rostok tól vastagok.

Ne apritson friss fatuskót. A száraz, lerakott tuskókat sukkal konnyebben fel lehet dolgozni és a nedves (zöld) faanyaggal ellentétben ritkábban okozzák a szerszám berágódását.

A keményfa Hajlamos a szétésésre. Fokozott ovatossággal dolgozzon!

Ugyeljen arra, hogy a gallyat tartalmazó faanyag szétpattanhat. Semmi esetre ne használjon olyan fadarabot, amelyen meg gallyak vannak.

Aprításra vonatkoź különleges tudnivalók:

Elokeszités

Keszitse elo az apritando faanyagot a maximalan feldolgozható méretek figyelembevetelevel, és ügyeljen arra, hogy a tuskok egyenesen legyenek vágva. A fordén levágott fa hasiítás során lecsúszhat.

Ugy helyezze el az apritandó faanyagot az apritógép mellett, hogy az az On száráne legyen balesetveszélyes (megbotlas).

① 14

Apritas elott ellenorizze, hogy megfelelo-e atooszlop zsirzasa, es hogy nem utkozik-e problemaba -es kijaratasa.

Kezelés

Kétkezes üzem

A tuzifa apritogepegy szemelyes üzremre keszult. Nem szabad az apritogepet két vagy tobb szemely részveitelvel uzemeltetni.

Soha ne blokkolja a kezelokarokat.

1. Nyomja meg a zöld bekapcsoló gombot. Várjonnéhány masodpercig, mig a motor eléri vegleges fordulatszámát és a hidraulika szivattyúban kialakul a megfelelo nyomás.

① Ügyeljen a haromfázisú motorists tuzifa-apritó gépek motorjának forgasirányára (400 V 3~), mert a hibás forgasirányiban vegzett üzem kárositja az olajsivattyú.
① -5° C alatti hómér séklet esétén legalább 15 percig jarassa üresjárati üzemben a faaprító, hogy felmelegedhessen az olaj.

1. 16 Nyomja le a (12) bal oldali kezelokart, amig a fatuskot meg nem fogja a (14) rogzitko karam.
   ① A rogzitó karmot a tuskó magasságanak megfeleloen álltsa be. Lazitsa meg az (A) szányascsavart, és állitsa be a rogzitó karmot.
2. Tartsa lenyomva a (12) bal oldali kezelokart es nyomja le felig a (13) jobboldali fogantuyt, hogy a tuskó hasitasa elször lassan induljon el.
3. Ezután nyomja le teljesen a jobb oldali kezelokart, hogy a tuskó vegighasadjon.

Hasitasi sebesség

13 jobb oldali

kezelokarral lehet beallitani a hasitoerot az adott fafajtanak megfeleloen:

Maximalis hasitóerok
sebességen: kūlönösen kemény
vagy tárolt tuskók hasitására
szolgál, illetve a hasitasi muvelet

elejen kell alkalmazni a kezelokar kozepso allasban van.

H

Nagy hasítasi sebesség, kisebb hasítóerővel a normal tuskók hasításához, illetve a hasítasi művelet végén → a kezelőkar also állásban van.

Hátramenet

19 Nyomja lefelé a (25) hárameneti kart lefelé, amíg a (17) hasitokés a legfelsö állasban nincs.

Minden hasznalat elott gyozodjon meg rola, hogy a kezelokarok megfeleloen mukodnek-e.

A liketmagassag beallitasa

Rövidebb fadarabok esetében a hasitokés visszafutásanak
leroviditésével fokozhatja a munkateljesitményt.

1. Helyezze a tuskót az alaplemezre, és a két kezelőkar lenyomásával mozgassa lefelé a hasitokést kb. 2 cm-re a tuskó folé.
2. Engedje el a kezelokarokat, hogy a hasitokés ebben a helyzetben maradjon, és kapcsolja ki a készüléket.
3. Húzza ki a csatlakozó dugót.Húzza ki a csatlakozó dugót.
4. 12 Roviditse le a viszafutast az oldalt elhelyezett rudon, a rogzitocsavart a szukséges magassagban rogzitve.

Tuskóemelő

Nagy es nehéz fadarabok esétén lehet a tuskóemelöth hasznánlì a tuskó beigazításához.

1. 20 Ehhez lazitsa meg a (4) tuskoemeló (3) biztositó kampoját.
2. Ezután engedje le a hasitókést, amig a tuskóemelö a padlon nem fekszik.
3. Most helyezze a tuskó t a tuskóemelöre, és engedje fel üjból a hasitokést.
4. Most az alaplapra tadja helyezni a fatuskót.

Faapritas

1. Alitsa a hasitando tuskot fuggolegesen az alaplemezre.

Ugyeljen ra, hogy a tuskó egyenesen és magától alljon az alaplemezen. Nem szabad a tuskó fekvő vagy harantirányú helyzetben széhasitani.
① Az apritanivalot kizarolag a rostokkal egyezo iranyban munkalja meg. Ha a faanyagot a rostirannyal szemben hasitja szét, ez a gep meghibasodásahoz gezethet.

ügyeljenarra, hogyarogztokarmok (14) a tuskomagassaganak megfeleloen legyenek beallitva.

1. Akassza be aBiztositó kampot a tuskóemelöbe.

A hasitott fát távolítsa el közvetlen munkaterületéról. Ezzel csökkenti a balesetveszélyt.

• Egy munkamenetbenCsak egy tuskot szabad feldolgozni.
• Apritasi muvelet kozben nem szabad ujabb faanyagot felrakni.

Nem szabad a toloer o nehany masodpercet meghalado alkalmazasaval kieroszakolni a tusko hasitasat. Ez a gep meghibasodasahoz gezethet.

Helyezze a tuskót ismét az alaplemezre és ismetelje meg a hasítást, vagy tegye fébre a tuskót.

Hogyan lehet a beszorult tuskót kiszabaditani?

Fennáll a veszélye annak, hogy a göcsös apritanivaló beszorul az aprítasi folyamat során.

1. Kapcsolja ki a keszüléket, és húzza le a gyüjtógyertya csatlakozóját.
2. A beszorult tuskókat ne kézzel lávolítsa el.
3. A beszorult tuskó ovatosan egy feszítóvas segítségevel MOZgassa ide-oda, hogy a tuskó kiszabadulhasson. Vigyázzon, nehogy megrónálja a hasítóoszlop!

A kilazítaskor soha ne kalapálja a beszorult tuskót.
Soha ne furerşelje ki a beszorult tuskót.
Ilyen esetben nem szabad egy masodik szemely segitssegét igenybe venni.

Hasznalat utan:

Vigye a hasitokést a legfelsö allasba (visszahuzott allapot).
kapcsolja ki a keszuleket, es huzza ki a halozat csatlakozot.
Tartsa be a karbantartási és ápólási utasításokat.

Karbantartás és gondozás

Minden karbantartó-és javitasi munka elott

-kapcsolja ki a gépet,
Húzza ki a csatlakozó dugót.

Az e fepezetben leirtakon kivuli karbantartasokatCsak megfelelo szakmuhely ill. a vevszolgalat vgezheti el.

A karbantartáshoz és tiszításhoz eltávolitott biztonsági szerkezetek feltétlenül szabályosan vissza kell szerelni és mukódsüket Ellenőrizni kell.

Csak eredeti gyári alkatrészt használjon. Másféle alkatrész előre nem látható kár és balesetet okozhat.

Legyen gondja ra, hogy karbantartas es javitas utan a gépbol as szerszámot, csavarhuzó távolitsa el.

Viseljen védokesztyut, nepogy a keze megserüljön.

A tuzifa apritogep mukodokepessegenek megorzesehz ügyeljen a kovetkezokre:

• A munka befejeztevel alaposan tiszitsa meg a gépet.
  Tavolitsa el a gyanta maradványokat.
  Ellenorizze az olajsintet ill. csereljen olajat.

Ellenorizze a keszüléket nyilvánvalo hiányosságait,UGCymint

• meglazult rogzitest,
• kopott vagy sérulent alkatrészt

• fedelek és védöszerkezetek sérülésmentességét és megfelő felszerelését.

• Rendszeresen ellenörizze a hidraulikus tomlök és a tomlócsatlakozások tomitettségét és szorosságát.
  Egy kornyezetbarat olajszoróval rendszeresen olajozza a dugattyurudat.

Hasitóek élesitese

Hosszabb üzemszünet után, illetve csökkeno aprítasi teljesitmény eseten egy finom reszelövel meg kell élesiteni a hasitóéket (sorja eltávolítás).

Hogyan kell az olajsztet ellenőrizni?

1. A hasitokésnek a legfelsö allasban kell lennie.
2. 22 Csavarja ki az olajsintméró pálcát.
3. Tisztítsa meg a szintmérő pálcát és az olajtömitést.
4. Tolja vissza a nyilasba az oajsztmero palcat.
5. Ismet huzza ki a szintmero palcat.

22 Az olajsztnek a MIN és MAX jelzés között kell lennie.

Ha az olajsztint tul alacsony (MIN jelzésnel vagy ez alatt all), toltson az olajtartalyba azonos minosegu olajat.

1. Ellenorizze az olajtominést. Ha a tomites megsérult, ki kell cserelni.
2. Tolja vissza a nyilasba az olajsintmero palcat.

Mikor kell olajat cserelni?

Az elso olajcerét 50 üzemóra után, ezt követöen minded 500 üzemóra után kell elvegezni.

Ehhez a muvelethez két személy kozremukódése szükséges.

Olajcsere:

1. A hasitokésnek a legfelsö allasban kell lennie.
2. 22 Csavarja ki az olajsintmero palcat.
3. Allitson egy oyan edenyt a tuzifa apritogep ala, ami legalabb 7,5 liter olajat képes felvenni.
4. 21 Csavarja le a leeresztó dugót (29), hogy az olaj kifolyhasson.
5. Helyezze vissza tomtest es a leeresztodugot.
6. Egy tiszta tólcsér segitségevel toltson a tartályba (A mennyiséget lásd a „Muszaki adatok" c. részben) friss hidraulika folyadékot.
7. Tisztítsa meg a szintmérő pálcát és az olajtömitést.
8. Ellenorizze az olajtominést. Ha a tomites megsérult, ki kell cserelni.
9. Tolja vissza a nyilasba az olajsintmero palcat.
10. Olajcsere utan MOZgassa nehanyszor a hasitokest terhelés nélkül fel és le.

A fáradt olajat az elóirásoknak megfeleloen helyezze el (helyi fáradt olaj gyüjtöhely). Tilos a fáradt olajat a talajba ereszteni vagy a hulladék KOZe keverni.

Hidraulika folyadék

A hidraulika hengerhez a kovetkezo hidraulika olajakat ajanoljuk:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 megrendelési sz.400142 (1 liter)

Mobil DTE 11
vagy ezekkel egyenerteku hidraulika folyadek

Más olajfajtát ne használjon. Az eloirtól eltero minósegü olajok használata hárnyosan befolyásolja a tuzifa apritogép muködését.

Szállitási tudnivalók

Minden szállías elött

-Mozgassa felfelé a hasitokést
Kapcsolja ki a gépet,
Zárja le az olajtartályt
Huszka ki a csatlakozó dugót.
Tavolitsa el a faanyagot

9 Lazitsa meg az (A) biztositoszeget, es rogzitse a (7) szallitasi tamasztokereket C allasban a szallitashoz.
Fogja meg a fogantyut, és ovatosan dontse meg maga felé a tüzifa-hasítot.

10 Szükség eseten forditsa el lefelé a szallitóudat.

Most már kenyelmesen szallithato a tuzifa-hasito.
11 Daruval tortenó szallitáskor használja az erre szolgálo emelési pontot (A).
Rögzütse a készüléket, nefogy feldöljön vagy lecsüsszon, amikor daruval szállitja.
A gépet gépkocsiban egy elkūlìnītett szāllītasi felületen szāllītsa.
11 Eközben rögzító pantokkal rögzítse a fahasító gépet az erre a celra szolgálo rögzítési pontokban.

Tárolás

Tárolas elòtt

• Mozgassa felfelé a hasitókést
  Kapcsolja ki a gépet,
  Zárja le az olajtartályt
• Húzza ki a csatlakozó dugót.

A hasznalaton kivuli keszülékeket szaraz, elzarható, fagytól védett helyen tárolja olymódon, hogy azokhoz gyermekek és illetéktemen személyek ne ferhessenek hozzá.

Hosszabb tárolás elótt legyen figyelemmel a következőkre, hogy a gép élettartamát meghosszabbitsa ésbiztosítsa annak konnyü kezelhetőségét:

Hajtson végre egy alapos tisztlitast.
- Ellenorizze a keszüléket sérult vagy kopott alkatrészekre,

Garancia

Kérjuk a mellekelt garancianilatkozat figyelembe vetelet.

Lehetséges zavarok

Minden zavarelhárítás elött

Kapcsolja ki a gépet,
Húzza ki a csatlakozó dugót.

Hiba	Lehetségés ok	Megrzüntetés
Tuskó nem hasad(túl kicsi az aprítási teljesítmény)	→tuskó nincs megfelelo helyzetben→tuskó a megengedett méretnél nagyobb, vagy a faanyag a gépteljesítképességehez képest túkemény→hasítóék nem aprit→olajszivárgás→hidraulika nyomás tú alacsony→nem megfelelo hlózati csatlakozóvezeték (10 m-nél hosszabb vagy a huzalkeresztmetszet túkici)	→tegye a tuskót megfelelo helyzetbe→vágja a tuskót a megengedett méretre→élesítse meg a hasító szerszámot,ellenőrizable, hogy nincs-e az élen sorja vagy bevágás→tegyen a gép alá egy kartonlapot és keresse meg az olajszivárgás helyét. a probléma megoldása érdekében forduljón a gyártohoz→ellenőrizable a hidraulika folyadék szintjét, szükség esetén töltsön utána hidraulika folyadékotha problème na nem oldható meg, forduljón a gyártohoz→használjon megfelelo méretü csatlakozóvezeték
A hasítokés nem egyenletesen,vagy erós rezgésekel mozog	→levegő a hidraulika vezetékben→hasítoszlop zirkenése vagy olajozásnem elegendő	→Nyissa ki az olajartály zárósapkáját→ellenőrizable a hidraulika folyadék szintjét, szükség esetén töltsön utána hidraulika folyadékot→kenje be kenőzsírral vagy környezetbarat szóró olajjal olajozba be a hasítóoszlopot ha a probléma nem oldható meg, forduljón a gyártohoz
A hasítokés nem mozog	→hidraulika szivattyu meghibásodott	→a probléma megoldása érdekében forduljona gyártohoz
A motor elindul, de a hasítokésnem mozdul	→motor forgásiránya nem megfelelo→nincs hlózati feszültseg→háromfázisú motor 2 fázison üzemel→csatlakozókábel meghibásodott→villanymotor meghibásodott	→ellenőrizable a motor forgásirányatharomfázisú motornál: allytsa át a forgásirányt
Motor nem indul

További hiba vagy kérédes eseten kérjuk, forduljon helyi kereskedójehez.

Muszaki adatok

Tipus / sorozat ASP 10 TS-2 ASP 12 TS-2 ASP 14 TS-2

Gyártásév lásd az utolsó oldalon
Aprítörő 100 kN (10 t) 120 kN (12 t) 140 kN (14 t)
Rendszernyomás 25,5 Mpa (255 bar) 24,0 Mpa (240 bar) 24,6 Mpa (246 bar)
Előtolásí sebesség 1	ca. 0,05 m/sek. (4,9 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)
Előtolásí sebesség 2	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,22 m/sek. (21,8 cm/sek)
Visszafutásí sebesség	ca. 0,06 m/sek. (6,1 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)
Fatuskó hossza		560 - 1040 mm
Fatuskó átmárője		100 - 300 mm
Hasító emelés		850 mm
Hidraulika folyadék (max.)	7,0 liter		7,5 liter
Elektromotor teljesitménye	P1= 3300 W S6 40 %		P1= 3500 W S6 40 %
Áramforrás		400 V 3~ 50 Hz
Hangnyomásszint LPA	≤ 80,0 dB (A)
Mérétek	hosszúság 1440 x szélesség 1330 x magasság 2280 mm		hosszúság 1440 x szélesség 1350 x magasság 2280 mm
Súly	172,5 kg	178,4 kg	184,9 kg

Kapcsolási rajz

Hidraulikai gezetékek rajza

Stroj ne smijete pustiti u pigeon priseNgu sto procitate ovu uputu za uporabu akne slijedite sve naznacene upute i uredaj ne montirate kao sto je opisano.

kizarolagos feleloseggel, hogy az alabbi termek

Brennholzpalter (Tuzifa hasogato) ASP 10 TS-2, ASP 12 TS-2, ASP 14 TS-2

megfele l fent nevezett EK iranyelvek rendelkezeseinek, valamint a kovetkez iranyelvek rendelkezeseinek: 2014/30/EU, 2011/65/EU
