MANUAL DE UTILIZARE ASP 12 TS2 ATIKA

Este interzisă punerea in functiune a maşinii inaintea citirii acestor instructiuni de folosire, a respectarii tuturor indicatiilor si a montarii aparatului conform descricrii!

Păstrați instruţiunile pentru UTILIZARI viitoare.

Cuprins

Cuprinsul livrării	138
Simbului aparat / Instrueturi de fonctionare	138/139
Utilizarea conform domeniului de aplicăție specificat	139
Alte riscuri 139
Indicății de siguranta	140
Descriverea utilajului/piese de schimb 142
Montare	142
Amplasarea	142
Punere în functăune	142
Lucrul cu mașina de despicat lemne 143
Întreținerea și ingrijërea	145
Instrueturi referitoare la transport 145
Depozitarea	146
Garantța	146
Defecțuri positibile 146
Date tehnice 147

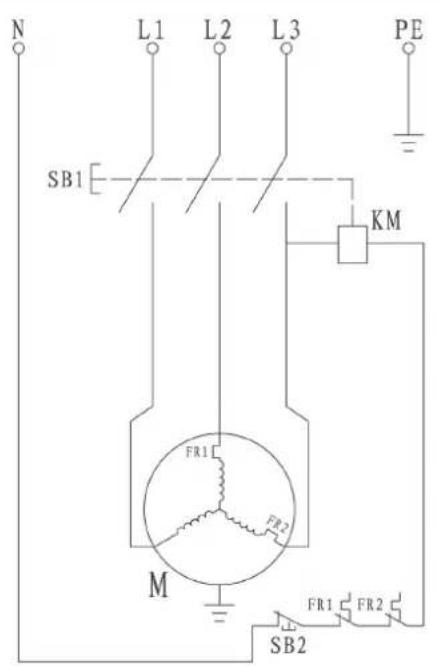

Schema circuitului electric 148

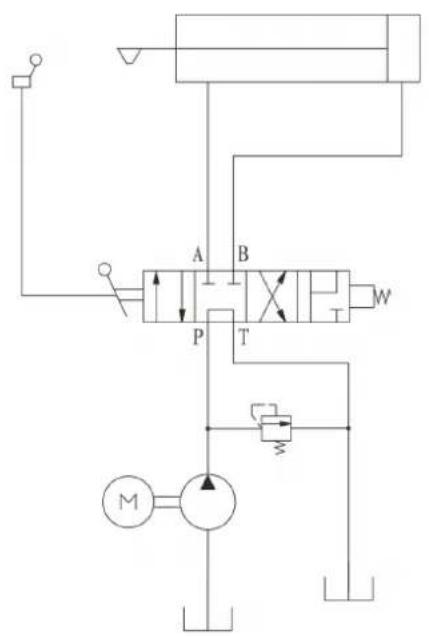

Schema hidraulice 148
Declarăție de conformitate UE 180

1 Cuprinsul livrãrii

Verificatu dupa despachetare daca continutul cartonului

este complet
si daca nu a fost deteriorat in timpul transportului

1	Unitate a aparatu premontata	u7	Roata de sprijin la transport
2	Brat de proteție	8	Pungă cu Šuruburi
3	Cârlig de siguranta	9	Instruetiuni de functioneare
4	Ridicătorul bușteanului	10	Fișă cu instruetiuni de montareși適用are
5	Roata	11	Declaratae de garantiei
6	Osie

Transmitei reclamatjile imediat commerciantului, furnizorului, respectiv producatorului. Reclamatjile ulterioare nu se iau in considerare.

Simbolurile aparatului

Inaintea puneri in functiune, cititi si respectati instructiunile de folosire si cele de siguranta.

In timpul lucrului, puratai ochelari de protectie pentru a va proteja ochii impotrivasa schijeler si splanului.

In tempul lucrului, puratai incaltaminte de protectie pentru a proteja piciorul de bustenii care cad.

In timpul lucrului, puratai manusi de protectie pentru a va proteja mainile impotrivara schijeler si spanului.

A nu se expune ploi. A se feri de umezeală.

Este interzisă indepartarea sau modificarea dispositivelor de protectie si siguranță.

Se foloseste doar de o singură persona! Tineti persone neimplicate, dar si animalele in afara zonei de pericol (distanta minimă 5 m).

Pericol de taliere sistrivire; nu atingeti niciodata zonele periculoase cand se misca pana de despicare.

Păstrați-va locul de munca in ordine! Dezordinea poate cauza accidente.

Atentie! Elemente ale masinii in miscare!

Atentie intotdeana la miscarea impingatorului de bustean.

Nu indeparta ti niciodata cu mana un bustean blocat in pana de despicare.

Atentie:

Inaintea inceperii lucrarilor de reparatie, intrejinere si curatire, trebuie oprit motorul siscos stecarul din priză.

Dispensati in mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zona). Este interzisă scurgerea uleiului vechi in pamant sau amestecarea acestua cu deseurile.

Aerisiti instalata hidraulica inaintea puneri in functiune a masinii de despicat lemne defoc. (vezi ,Punerea in functiune")

Punct de prindere

Atentie la directia de rotatie a motorului (consultati sageata motorului), deoarece functionarea cu directia de rotatie gresita deterioreaza pompa de ulei. (consultati „Punerea in functiune")

Produsul corespunde directivelor europene aplicabile specifice produsului.

Aparatele electrice nu se aruncă cu restu- rile menajere.

Aparatele, accesoriile 山 ambalajul se revalorifica intr-un mod care protejeaz mediul inconjurator.

Conform Directivei Europene 2012/19/EU referitoare la aparatele electronice si electrotehnice vechi, aparatele electrice care nu mai pot fi utilizetrebuie colectate separati si reciclate in mod ecologic.

Vezi, Lucrul cu masina de despicat lemne

Simbolurile din instructiunile de fonctionare

Pericol iminent sau situatie periculoasa. Nerespectarea acestor indicati poate cauza accidentari sau daune materiale.

Indicatii importante privind utilise area competenta. Nerespectarea acestor indicati poate provocada deranjamente in fonctionare.

Instruetiuni de folosire. Aceste indicatorii va ajută sa folositi n mod optim toate functile.

Montarea, folosirea si intretnerea. Aici vi se explicá exact ce aveji de fácut.

Vá rugam sá consultaí foia de montaj.siutilizare livrata,cand in text se fac trimiteri la numárul imaginii.

Utilizarea conform domeniului de aplicatie specificat

• Utilizarea masinii de despicat lemne de foc este permisa exclusiv pentru despicarea lemnelor.
• Maşina de despicat lemne de foc este destină exclusivutilizariin gospodáriile si pentru hobby.
• Doar lemnul tāiat drept se pretează pentru masina de despicat lemne de foc.
• Bucătile de metal (cuie, etc.) trebuie neapărat indepărate din materialul ce urmează să fie despicat.

• Prin folosirea conformă destinatiei se intelegeși respectarea conditilor de folosire, intreținereși reparatie, impuse de produçator,și respectarea măsurilor de siguranta prevăzute in instrutiuri.

• Trebuie respectate măsurile de prevenire a accidentelor valabile pentru適用are, căși alte reguli general valabile ale medicinii muncișși ale tehniciș de siguranta.

• Orice alt tip de'utilizare va fi considerat ca fiind necorespunzător domeniului de aplicatie specificat. Producatorul nu răspunde de pagubele rezultate astfel - riscul si-l asumă in exclusivitate utiliser.
• Modificari arbitrare ale masinii de despicat lemne de foc exclud raspunderea producatorului pentru pagube de orice fel rezultate din acestea.
• Montarea, utilizes area sintretinerea aparatului este permisa doar personelore care cunosc aparatul si sunt informate in legatura cu pericolele. Lucrareile de reparati pot fi efectuate numai de noi, respectiv de firme de prestare a serviciilor numite de noi.

Alte riscuri

In ciuda utilizarii corecte si a respectarii masututuror regulilor de securitate, persista riscuri reziduale conditio- nate de construcchia aparatului, determinata de scopul de utilizezare.

Aceste riscuri pot fi diminuate, dacă se respectă in totalitate „Măsurile de siguranta“, „Utilizarea conform destinatiei“ si instruţuniile de folosire.

Atentia si precautia diminuează riscul accidentarii personelior si riscul pagubelor materiale.

• Pericol de accidentare din cauza bucăților de lemn proiectate.
• Pericol de accidentare a picioarelor din cauza bunului despicat carecade
• Pericol de accidentare a degetelor la desprinderea bucatailor de lemn blocate.
• Māsurile de siguranta ignorate sau trecute cu vederea pot duce la ranirea utiliserului sau la dāunarea propietàti.
• Prin neatentjie, prin nerespectarea normelor de siguranta sigrn开发利用 area necorespunzatoare, cutitul de despicat mobil poate provoca leziuni la mana si delete.
• Periclitare datorata curentului electric in cazul UTILIZARII unor racorduri electricne necorespunzatoare.
• Atingerea unor parti sub tensiune laciese electrice deschise.
• Pericol de incendiu Şi alunecare datorat lichidului hidrauliscurs.
• Deteriorarea auzului datorita unor lucrari indelungate fara protejarea auzului.

Cu toate māsurile de precautie luate mai pot rāmāne niste riscuri remanente greu definibile.

Indicaţii de siguranta

Inaintea puneri in functiune a acestui utilaj, cititi si respectati indicatiile urmatoare si masurile de prevenire a accidentelor ale assocaitiei d-voastra profesionale respectiv instructiunile de prevenire a accidentelor valabile in tara dvoastra, pentru a va feri pe d-voastra si pe altii de accidente.

Transmiteti masurile de siguranţă tuturor personelor, care lucrează cu această masina.
Păstrați acesto instruţiuni de siguranta.

Cine lucrează cu masina de despicat lemne de foc, trebuie să fie instruit corespunzător in vederea utilizări prevăzute să fie familiarizat cu modul de'utilize a masinii de despicat lemne de foc să cu instructiunile de siguranta
- Cu ajutorul instruktiunilor de folosire, familiarizati-va cu acest Utilaj inaintea puneri lui in functiune.
- Nuutilizati aparatul pentru alte domenii de aplicatie,pentru care nu a fost conceput (vezi utilizesa conform domeniului de aplicatie specificat si Modul de lucru cu mașina de despicat lemne pentru foc").
- Lucrati cu precautie. Fiti atent la ce faceti. Lucrati rational. Nu folosi aparatul cand sunteti obosit sau sub influenta drogurilor, a alcoholului sau a medicamentelor. Un moment de neatentie in timul folosirii aparatului poate conduc la'accidente serioase.
- Copii i tineri sub 18 ani si personele care nu sunt familiarizate cu instructiunile de utiliser nu au voie sautilizeze aparatul.
- Nu lucrati niciodata, dacă in apropiere se afla persone, in spezial copii, sau animale domestice sau de companie.
- Nu permiteji alteror personane, mai ales copiilor, sa atinga uneltele sau motorul.

• Nu lucrati niciodata fara echipament de protectie potrivit:

• nu puratai haine largi sau bijuterii, deoarece pot fi prinse de partile mobile ale masinii

• Plasa pentru părul lung
  Ochelari de protecţieși dispositive de protectie auditiva
• incaltaminte stabila cu acoperire pentru degetele de la picioare (incaltamnte de siguranta)
  Pantaloni lungi
• manusi de lucru
  Material de prim ajutor
  Dacă este cazul un Telefon mobil

Instructiuni de siguranta - Inaintea inceperii lucrului

Inaintea puneri in functiune si in mod regulat in tampul lucrului, verificati urmatoarele. Respectati sectiunile corespunzatoare ale instructiunilor de utilizare:

• Este aparatul montat completi regulamenti?
• Este aparatul intr-o stare tehnica buna si sigura?
• Sunt mandere curate si uscate?

• Asigurat-va inaintea inceperi lucrului ca: -in zona de lucru nu se afla alte personane Sau animale

• că vă este asigurată retragerea în spate fără obstacole

• că vă este asigurată stabilitatea.

• Nu exista pericolul impiedicarii la locul de muncă? Păstrăjăvă locul de muncă in ordine! Dezordinea poate cauza accidente - pericol de impiedicare!

• Atentie la influentele din jur:

• Nu lucrati la lumină insufficientă (de ex. ceata, ploaie, ninoare sau pe inserate).

• Nu lucrati in conditi meteorologice nefavorabile (de ex. ploaie, pericol deTRSnet, ninsoare).

• Nu folositi aparatul in apropierea lichidelor sau gazelor inflamabile - pericol de incendiu!

• Utilizatorul raspunde de accidentele sau pericolele produse altero persone sau proprietatii acestora.

• Asigurati-vă stabilitateași mentineti-vă tot timpul echilibrul.
• Nu modificazioni masina, responsiv componente ale masinii.

Instruetiuni de siguranta - deservirea

• Asezati-vä in posizija de lucru, aflata in spatele impingatorului in zona manerului de comanda.
• Nu stati niciodata in picioare pe masina.
• Opriti aparatul in tampul pauzelor de lucru, astfel incat nimeni sa nu fie periclitat. Asigurati aparatul impotrivata accesului neautorizat.

Instruetiuni de siguranță pentru masina de despicat lemne de foc

• Operarea masinii de despicat lemne de foc este permisa unei singure persone.
• Nu despiciati niciodata busteni care contin cuie, sarmă sau alte obiecte.
• Lemnul deja despicat si splanurile creează un spatiu de lucru periculos. Altfel există pericolul impiiedicarii, alunecarii sauc caderii. Păstrati intotdeauna ordinea in zona de lucru.
• Nu asezata niciodata mainile pe piesele mobile ale masinii.
• Despici di doar lemnele care corespund lungimii max. de prelimucare.

Indicati de siguranta -In timpul lucrului

• Nu lucrai niciodata singur. Păstrați intotdeauna contactul vizualși auditiv cu alte persone, pentru a se putea oferi ajutor in caz de urgță.
• In cazul unui pericol iminent sau in caz de urgenta, opriti imediat motorul.
• Nu lāsati niciodata aparatul sā meargā nesupravegheat.
• Incheiati imedit lucrul cand intervin probleme fizice (ex. dureri de cap, ametealä, greata, etc.) - Pericol sportit de'accidente!
• Nu suprasolicitatei masina! Lucrati mai bine 日 mai sigur in intervalul de putere indicat.
• Faceti pauze in timpul tacierii pentru ca motorul sa se poata raci.

Comportament in caz de urgenta

• Luati māsurile de prim ajutor corespunzatoare accidentari si solicitatei ajutorul unui medic CAT mai repede posibil.
• Evita ale accidentari ale personei ranite si asezati-o intro positie linistită.

Instructiuni generale de siguranta

• Utilizati aparatul, accesorile, sculele atasabile etc. conform acestor instructiuni. De asemenea, tinei seama de conditiile de lucru si de munca de efectuat. Utilizarea aparatului in alto scopuri decat cele prevazute poate duce la situatu pericu-loase.
• Nu stropiti masina cu apă. (sursa de pericol curentul electric).
• Nu lasati masina in ploaie si nu lucrati in timpul ploii.

• Intretjeticu grijaparatul:

• Respectatu instructiunile de intretinere.
  Pastrati manerele uscate si fara rasin, ulei sau grasime.

• Verificatu dacă maşina nu cumva prezintă eventuale deteriorari:

• Inaintea utilizarii in continuare a aparatului, trebuie verificata cu grijă functionarea ireprosabilași conformă domeniului de aplicatie specificat a dispositivelor de protectie. Folosiți utilajul doar cu dispositivele de protectie complet si corect fixate si nu modificati nimic la masină, ce ar putea diminua siguranta.

• Verificati dacă partile mobile functionează ireprosabil si nu sunt blocate si dacă nu există piese deteriorate. Toate piesele trebuie montate corect si trebuie sa indeplineasca toate conditile pentru o functioneare ireprosabilită.
• Dispositiviele de protectie defecte si alte piese deteriorate trebuie reparate sau inlocuite in mod competent de catre un atelier specializat autorizat, daca nu este prevazut altovea in instruetunile de folosire.

• Autocolantele de siguranta deteriorate sau ilizibile trebuie inlocuite.

• Nu lasati unelte montate!
  Verificatu intotdeauna inainteea puneriin functiune dacau fost indepartate toate uneltele.

• Depozitate aparatele nefolosite intr-un loc uscat, Inchesis, departe de copii.
• Opriti masina si scoatei stecarul din priza:

-effectuari lucrarilor de reparatie

-la efectuarea lucrarilor de intreinere si curatare
-la efectuarea lucrarilor de reparatie a avariilor
- verificarii tegaturilor de alimentare cu energia electrica, dacà nu sunt cumva incurcate sau deteriorate
Depozitarea si transportul

• in timpul pārsirii utilajului (si la intreruperi de scurtā durata)

Nu intreprindeti alte reparati li masina, decat cele descrie in capitolul „Intretinerea“, ci adresati-va direct producatorului, respectiv serviciului pentru clienti.

Reparatiile altero parti ale aparatului trebuie efectuate de catre producator Sau unul din atelierele noastre de servicii pentru clienti.
Folosi doar piese de schimb sau accesorii originale. Folosirea alterpiese de schimb si alterp accessorii poate duce la accidentarea utiliserului. Produccatorul nu raspunde de daunele astfel provocate.

Securitatea electrica

• Conductele de legătura se realizazeă conform IEC 60245 (H 07 RN-F) cu un diamétru al conductorului de minim 5 × 1,5 ~mm^2 la lungimea cablului până la max. 10 m
• Nuutilizati niciodata cabluri de alimentare cu o lungime de peste 10m Cablurile de alimentare mai mari cauzeazacaderi de tensiune. Motorul nu-si mai atinge randamentul maxim, functionarea masinii este redusă.
• Fisele Şi dozele de conectare la cablurile electric trebuie sā fie din cauciuc, PVC moale sau alt material termoplastic de aceeasi rezistentă mecanica, sau acoperite cu acest material.
• Prizele cablurilor electrice trebuie să fie protejate impotrivà stropirii cu apă.
• La pozarea cablurilor de racordare, asiguratvá că acesta nu sunt turtite,indoite sica racordul cu stecher nu se udă.
• Desfasurati cablul de tot, atunci cand folosi un tambur pentru cabluri.
• Nu folosi ci cablul in scopuri care nu corespund domeniului de aplicatie. Feriti cablul de caldur, de ulei si muchii ascutite. Nu folosi ci cablul pentru a trage stecarul din przya.
• Verificazioni cu regularitate caburile prelungitoare 山 inlocuii-le, daca sunt deteriorate.
• Nu folositi conductori de legatură defecti.
• Folosiţi in aer liber doar cabluri de prelungire autorizate si deci marcate corespunzător.
• Nu folositi racorduri electrice provizorii.
• Nu suntati si nu scoatei niciodata din functiune instalatiile de protectie.

Racordul electric, respectiv reparatiie ale partiler elec trice ale masinii trebuie efectuate de ctre un electri cian concesionat sau de ctre producator. Regula mentele locale privind mai ales masurile de protectie trebuie respectate.

1 12 Descrierea aparaturii / Piese de schimb

Vä rugam sā consultaṭi foia de montaj ši utilizes livrata.

Poz.	Nr. comandă	Denumire
1	X	Aparat premontat
2	X	Braț de protectie
3	X	Cârlig de siguranta
4	X	Ridicătorul bușteanului
5	359827	Roata
6	X	Osie
7	X	Roata de sprijin la transport
8	X	Pungă cu șuruburi
9	X	Instructuni de functiOnare
10	X	Fișă cu instructiuni de montare șiutilizare
11	X	Declaratié de garantiei
12	X	Mâner de operare stânga
13	X	Mâner de operare dreapta
14	X	Gheară de fixare
15	X	Placă de bază
16	X	Mâner
17	359865	Cueti de despicat (ASP 10 / 12 TS-2)
	359885	Cueti de despicat (ASP 14 TS-2)
18	X	Coloană de despicat
19	X	Sürub de fixare pentru reglareainăltimii cursei
20	359872	Comutator pornit/oprit(ASP 10 / 12 TS-2)
	359883	Comutator pornit/oprit(ASP 14 TS-2)
21	359871	Motor (ASP 10 / 12 TS-2)
	359882	Motor (ASP 14 TS-2)
22	359867	Încvizătorul rezervorului de ulei 13
22A		Tija de măsurat nivelul uleiului 22
23	X	Garnitura de ulei (fãră fig.)
24	359863 Cilindru (ASP 10 TS-2)
	359878 Cilindru (ASP 12 TS-2)
	359880 Cilindru (ASP 14 TS-2)
25	X	Pârghie de retur
26	X	Oiște de transport
27	X	Lanț de siguranta
28 359868 Arc de reaucere
29	359869	Şurub de evacuire a uleiului
30	359873	Ventil hidraulic (fãră fig.)
31 400142 Ulei hidraulic (1 litru)
32	359807	Autocolant cu indicatori de siguranta

Montare

Racordati masina de despicat lemne de foc la reteaua electrica, doar dupa finalizarea montajului!

Montaţi rotile, brătul de protectie, càrligul de siguranta, ridicătorul busteanului, precumși roata de sprijin la transport, după cum este prezentat in figurile 2 - 9 din foia de montajși'utilizare.

Asigura-va că dupa montaj, toate uruburile sunt stranse ferm.

Amplasarea

Avei grijca zone de lucru sa indeplineasca urmatoarele condiitii:

stabil alunecare
plan
- fara pericol de impiedicare
luminozitate suficientă

! Nu operati masina in apropierea gazel, canalelor de benzina sau a alter materiale combustibile.

Punere in functiune

• Asiguratj-vacamaina estemontata conform indicatilor.

• Verificazioni iniate de fiecare utilizare:

• dacă conducțele de legătura nu prezintă defecte (fisuri, tăieturi etc.)

nuutilizati cabluridefecte

• dacă masina nu cumva prezintă eventuale deteriorari (vezi Instructiunile de protectie a muncii)
  -dacataoatelegaturilecu surub sunt bine stranse
• dacă systemd hidraulic prezintă scurgeri
• conductele hidraulice sì conductele de legātura
  dispositivele de oprire
• nivelul de ulei

Dezaerarea

13 Aerisiti instalata hidraulica inaintea puneri in functiune a masinii de despicat lemne de foc.

Desurubati capacul rezervorului de ulei cateva rotatii, pentru ca aerul din rezervorul de ulei sa poata fi evacuat.
In timpul functionarii, lasati capacul deschis.
Inaintea deplasarii masinii de despicat lemne de foc, inchideji capacul rezervorului de ulei, deoarece in caz contrar se scurge uleiul.

Dacă nu se aerișește instalata加密, aerul inchis in ea deteriorarează garnitura de etanșareși provoacă daune permanente masinii de despicat lemne.

Racordarea la retea

• Comparati tensiunea indicata pe placac de constructie cu tensiunea reteleis conecta aparatul la priza potrivita si prevazutaregulamentar.
  Utilizati cablu prelimungitor cu diametru suficient.
• Conectati masina printr-un comutator de protectie Fi (comutator de protectie impotrivaca curentilor vagabonzi) 30^ .

① Asigurarea: 16 A inertia

Pornirea

Apasati butonul verde.

Oprire:

Apasati butonul rosu.

! Inainte fiecarei utilizari, verificati modul de functiOnare al deconectorului (prin pornire si oprire).

Nu folosi aparate, la care comutatorul nu poate fi deschisi inchis. Comutatoarele defecttrebuie imediat reparaseau inlocuite de catre Serviciul pentru clienti.

Siguranta impotrivara repornirii in cazul unei pene de curent (declanor la tensiune nula)

1 In cazul intreruperii curentului electric prin scoaterea stecherului sau datorita unei sigurante defecte etc., aparutul se opreste in mod automat. Pentru repornire se apasa din nou butonul verde de la comutatorul pornit/oprit.

Maşina de despicat lemne de foc cu 400 V 3~

motorului (vezi săgeata motorului), deoarece functiOnarea cu directia de rotatie greşita deteriorioreaza pompă de ulei.

Porniti motorul.
Actionati cele două manere de operare, cuțitul de despicat se deplaseaza in jos.
In cazul in carecutitul de despicat se afla deja in poziţia cea mai de jos: actionati parghia de retur, iar cutitul de despicat se deplaseaza in sus.
In cazul in carecutitul de despicat nu se deplaseaza,opriti motorul si modificati directia de rotatie.

14 Puteti schimba sensul de rotatie prin introducerea unei surubelnite in fanta prevazuta in acest sens din gulerul de protectie al stecarului si prin setarea sensului de rotatie corect printr-o miscare usoarare spre stanga sau spre dreapta.

Instalati hidraulice

Verificati inaintea fiecarei utilizari conductele i fortunurile hidraulice.

• Nu operati niciodata maşina in cazul unei periclitári datorate lichidului hidraulic.
• Asiguratj-va cama sina si spatjul de lucru nu sunt pata cuulei.

Pericol de alunecare si de incendiu!

• Verificati regulat dacă este suficient ulei hidraulic in rezervor (vezi „Intrejinereași ingrijirea")

Cuprins:

Lucrul cu maşina de despicat lemne

Cepot despica?

Dimensiunea buştenilor de despicat

Lungimea lemnului min. 560 - max. 1040 mm

Diametrul lemnului min. 100 - max. 300 mm

Diametrul lemnului este o valoare orientativă recomandata deoarece:

• lemnul subtire poate fi greu de despicat dacă are găuri de nod sau fibrele sunt prea dure.

Nu despiciati buşteni verzi. Buştenii uscati si deposizati se despica mult mai uşor si nu cauzează atat de des gripea ca lemnul verde (ud).

Lemnele dure au tendinta de a se sparge: lucrati cu cea mai mare atentie!

Aveti grijă ca lemnul ruginit poate plesni. In nicun caz nu folositi lemn care nu este curatat de ramuri.

Indicati speciale privind despicarea:

Pregatiri:

Preparati lemnul de despicat la dimensiunile maxime de prelimucrare si avei grijă, ca lemnul să fie tăiat drept. Lemnul tăiat oblic poate aluneca in timpul despicării.

Asezati lemnul pe despicatorul de lemne astfel incat sa nu constitue un pericol pentru dumneavoastr (pericol de impiedicare).

14

7 Inaintea despicarii, verificati gresarea coloanei de sapi care; aceasta trebuie sa fie gresata suficient, pentru ea intra si iei fara probleme.

Deservirea

Deservirea cu doua maini

Maşa de despicat lemne este concepută pentru a fi exploatață de o singură personă. Maşa de despicat lemne nu trebuie exploatață niciodă de două sau mai multe persone.

Nu blocatu niciodata帽子erele de deservire.

1. Apasati butonul verde de pornography. Asteptaşi cateva secunde, pentru ca motorul sa atingă numărul de roatajii finalși sa se formeze presiune in pompa hidraulica.

Atentie la directia de miscare a motorului la masini de despicat lemne de foc cu motor trifazat (400 V 3~), deoarece functiOnarea cu direcia de rotatie greita deteriorioreza pompa de ulei.
La temperaturi sub -5^ C, lasati sã mearga masina de despicat lemne cel putin 15 min. in regim de mers in gol, pentru ca uleiul sã se poata incalzi.

RO

1. Apasati manerul de operare stanga (12) in jos, pana cand busteanul este prins de gheara de fixare (14).

1 Reglati gheara de fixare in functie de inaltimea busteanului. In acest scop, desfaceti surubul fluture (A) si ajustati gheara de fixare.

1. Tinei manerul de operare stanga (12) apasat si apasati pana la jumatate manerul de operare dreapta (13), pentru a despica busteanul mai intai incet.

2. Apasati apoi complet manerul de operare dreapta, pentru a despica buşteanul până la capăt.

Viteza de despicare

13 manerul de operare dreapta (13) puteti ajusta fora de despicare in functie de tipul de lemn:

Fora de despicare maxima la viteza redusã pentru despicarea bustenilor deosebit de tari sa depozitatei sa la inceputul

procesului de despicare poziţia medie a manerului de operare.

Viteza mare de despicare cu fortă de despicare mai redusă pentru despicarea bustenilor normali sau la sfârsitul procesului de despicare → poziția inferioară așnelerului de operare.

Retur

19 Apasati parghia de rer (25) in jos, panacandcutitul de despicat (17) se aflainou in poziia cea mai de sus.

Inainte de ficareutilizare,asigurati-vacamanele de operare functiona corespunzator.

Reglarea inaltimii cursei

In cazul unor bucăti de lemn mai scurte, puteti creste randomentul de lucru prin scurtarea returului cutitului de despicat.

1. Asezati buşteanul pe placă de bazăși deplasăti cuțitul de despicat prin apăsarea celor două manere de operare până la cca 2 cm de buştean.
2. Eliberati运营管理 de operare, pentru a ramanecutul del despicat in aceastapozitie si opriti aparatul.
3. Scoatejt stecarul din priză.
4. 12 Reducej returul la bara atasata lateral prin fixarea surubului de fixare la inaltimea necessitiesa.

Ridicatorul buşteanului

Pentru bucai de lemn mari si grele, puteti folosi ridicatorul busteanului, pentru a ridica busteanul.

1. 20 In acest scop, desfaceti carligul de siguranta (3) de ridicatorul busteanului (4).
2. Lāsati apoi cutṭitul de despicat sā coboare pānā candid radicātóurul busteanului se afla la sol.
3. Asezati acum buşteanul pe ridicatorul buşteanului Şi lasaţi cutitul de despicastă să se deplaseze din nou in sus.
4. Acum puteti aseza busteanul pe plac de bază.

Despicarea lemnului:

1. Asezati busteanul care trebuie despicat in positie verticala pe placac de bază.

Asigurat-vacbusteanuleste asezatplansi independentpeplacdebaza.Nu despaticniciodatabusteanulin positie culcat sau transversal.

① Prelucrata materialul de despicat numai in directia fibrei. Maśina ar putea fi deteriorata in cazul in care nu despicati in direcţia fibrei.

1. Prindeti cârligul de siguranta de ridicatorul busteanului.

16 Asiguratvácāgheara de fixare (14) este reglata in functie de inaltimea busteanului.

Scoatei lemnul despicat din zona de lucru imediat dumneavoastr. Prin aceasta evitati accidentete la locul de munca.

• Nu despicați niciodă doi buşteni in același proces de lucru.
• Nu adäugati si nu inlocui niciodata lemnul in timpul procesului de lucru.

① Nu forata niciodata despicarea unui buştean prin mentinerea impingerii tamp de mai multe secunde. Acest lucru poate cauza deteriorarea masinii.
Positioni batseanul din nou pe placac de bazai repeati procesul de despicare sau dati batseanul la o parte.

Cum se eliberează un buştean blocat?

Existà pericolul ca materialul de despicat cu crengi să se blocheze.

1. Opriti aparatul si scoateti fisa de bujie.
2. Nu indepartati niciodata cu mana un buştean blocat in pana de despicare.
3. Mscati cu atentie busteanul incoace si incolo folosind orangă, pentru ca busteanul să se poata desprinde. Nu detiorari coloana de despicat!
   La desfacere, nu ciocani niciodata in buşteanul prins.
   ! Nu taii niciodata cu ferastraul busteanul blocat pentru a-l elibera.
   Nu rugati o a doua persona sa va ajute.

Sfarsitul lucrului:

Deplasati cutitul de despicat in cea mai inalta pozitie (stare retrasa).
Opri ti aparatul si scoatei fi s a de alimentare din priză.
Respectati instruclioniile de intretinere si ingrijire.

Intreţinerea Şi ingrijjirea

Inaintea oricarei lucrari de intretinere si curatare

• Opriti aparatul
  Scoateti stecarul din priza.

Executarea lucrilor suplementare de intretnere si reparatie, comparativ cu cele descrie in acest capitol, este permisa doar serviciului pentru clienti.

Dispositivete de siguranta demontate pentru executarea lucrarilor de intretnere si curatare, trebuie montate la loc in mod regulamentar si trebuie verificate in mod obligatoriu.

Utiliză numai PIESE originale. Alte PIESE pot produce pagube si accidentari imprevizibile.

Atentie ca dupa executarea lucrarilor de intretnere si reparatie sa indepartati din nou toate uneltele si cheile.

Puratai manusi de proteciie pentru a evita accidentare anilor.

Pentru a păstra capacitatea de functiionare a masinii de despicat lemne, respectati urmatoarele.

Curatati bine masina dupa ficareutilizare.
- Indepartati rezidururile de rasini.
- Verificati nivelului uleiului, respectiv schimbati uleiul

• Verificazioni, daca aparatul nu are defe cate evidente cum ar fi:

• dacă fixările sunt slăbite

• dacă există componente uzate Sau deteriorate

• montarea corectăși intactă a capacelorși a disposizitivelor de protectie

• Verificati la intervale regulate conductele hidraulice si fur-tunurile pentru a constata dacă sunt etanș si rezistente.

• 14 Lubrifiati pistonul in mod regulat cu un ulei ecologic pulverizat.

Ascutirea penei de despicare

Dupã o perioada mai lungă de operare sau in cazul randamentului despicare redus, ascuți pana de despicare cu o pilă (indepârtatai Bavura).

Cum verific nivelul uleiului?

1. Cutitul de despicat trebuie să se afle in poziţia cea mai desus.
2. 22 Deśurubati tija de māsurare a uleiului.
3. Curataj tja de maturare a uleiului si garnitura de etansare penetrate ulei.
4. Introduci tija de masurare inapoi in orificiu pana la opritor.
5. Scoatei din nou tija de masurare a uleiului.

Nivelululeiului trebuie sā fie intre MIN si MAX.

Completatcuulei de acelasi tip,dacnivelululeiului esteprea scazut(MINsau mai putin).

1. Verificati garnitura de etansare pentru ulei. Aceasta trebuie schimbata dacă este deteriorata.
2. Introduci tija de masurare inapoi in orificiu pana la opritor.

Cand schimb uleiul?

Schimbarea uleiului:

1. Cutitul de despicat trebuie să se afle in poziţia cea mai de sus.
2. Deşurubati tija de măsurare a uleiului.
3. Asezati sub masina de despicat lemne un recipient in care sa incapã minimum 7,5 litri de uei.
4. 21 Deşurubati dopul de golire (29), pentru ca uleiulă se poata scurge.
5. Montaţi la loc dopulși garnitura.
6. 23 Introduciuulei hidraulic (Pentru cantitate consultati "Date tehnice") nou cu ajutorul unei palnii curate.
7. Curata tija de masurare a uleiului si garnitura de etansare pentru ulei.
8. Verificati garnitura de etansare pentru ulei. Aceasta trebuie schimbata dacă este deteriorata.
9. Introduci tija de masurare inapoi in orificiu pana la opritor.
10. După un schimb de ulei, lasați cuțitul de despicat sa se deplaseze de cateva ori în susși în jos, fara solicitate.

Dispensati in mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zona). Este interzisa scurgerea uleiului vechi in pamant Sau amestecarea acestua cu deseurile.

Ulei hidraulic

Pentru cylindrul hidraulic va recomandam urmatoarele uleuri hidraulice:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energel HLP 22 nr. comanda 400142 (1 litru)
Mobil DTE 11
sauechivalent

Nuutiliati alte sortimento de ulei. Utilizarea altorsortimento de ulei influenteazafunctionarea cilindruluihidraulic.

Instructiuni referitoare la transport

Inainte de ficare transport:

• Retrageticoloana de despicat
• Opri ti aparatul
• Inchideti capacul rezervorului de ulei
• Scoateti stecarul din priză.
  -Indepaarti bunul despicat

9 Desfaceti stiftul de siguranță (A) si fixati roata de sprijin la transport (7) pentru transportul in positia C.
- Prindeti帽子用 si rabataci cu atentie masina de despicat lemne de foc spre dvs.
10 In acest scop, dacă este cazul rabatați oistea de transport in jos.
- Acum puteti transporte comod masina de despicat lemne de foc.
Pentru transportul cu macaraua, utilizati punctul deridicare (A) prevazut in acest scop.
Dacă transportul se face cu ajutorul macaralei, asigurataparatul impotriva răsturnării tau caederii.
In autovehicule, transporte aparatul pe o suprafata de transport separata.
11 Asigurati despicatorul de lemne cu chingi de fixare in punctele prevazute pentru acest lucru.

Depozitarea

Inainte de fiecare depositare:

• Retrageticoloana de despicat
• Opriti aparatul
• Inchideti capacul rezervorului de ulei
• Scoatei stecarul din priza.

Depozita aparatele nefolosite intrun loc uscat, Inchesis, protejat impotriva inghetului, departe de copii si persone neautorizate.

Inaintea unei depositari mai indelungate, respecta tiumatoarele indicati pursuant a asigura o durata de viata indelungata s i outilizare usoarà a aparatului de taiere acrengilor la inaltime:

realizati o curatare temeinica.
- verificazioni aparatul cu privire la componente deteriorate sau uzate.

Garantia

Atentie la declaratia de garantie anexata.

Defectiuni posibile

Inaintea remedierii unei defeciuni:

• Opriti aparatul
• Scoateti stecarul din priză.

Problema	Cauză posibilă	Remediere
Nu se execută despicarea buşteanului (prea puțină putere de despicare)	→ Bușteanul nu este posizionat corect	→ repositionati buşteanul
	→ Buşteanul depășește dimensiunile ad-mise sau lemnul este prea dur pentru capacitatea mașinii	→ tăiți buşteanul la dimensiunile admise
	→ Pana de despicare nu despică	→ ascuți pană de despicare, verificati dacă nu cumva prezintă Bavură sau crestăturî
	→ Scurgere de ulei	→ Așezatei o bucătă de carton sub despicăto-rul de lemne pentru a gâsi scurgerea. Pentru remedierea problemei, vă rugămă vă adresăi producătorului
	→ Presiunea hidrulică prea scăzută	→ Verificati nivelul uleiului; la nevoie com-pletăti ulei. Problema nu se poate remedia, adresați-vă producătorului.
	→ Cablu de racordare greșit (mai lung de 10 m Sau cu o secțiune prea mică)	→ utiliți cablul de racordare corect
Cucțul de despicat se deplasează oscilant sau cu vibrații puternice	→ Aer pe circuit	→ Deschideți capacul rezervorului de ulei
	→ Coloana de despicat nu este gresătă, respectiv lubriziță suficient	→ Verificati nivelul uleiului; la nevoie com-pletăti ulei.
		→ Gresătă suo lubriziță cu un ulei de pulveriz-zat nepoluant. Problema nu se poate remedia, adresați-vă producătorului.
Problema	Cauză posibilă	Remodiere
Cuțitul de despicat nu se deplasează în afară	⇒Pompa hidrálica defectă	⇒Pentru remedierea problemei, că rugăm săvacăroduțuriului
Motorul pornexe, dar cuțitul de despicat nu se deplasează în afară	⇒Directă de rotație greșită a motorului	⇒Verificăți directă de rotație a motorului Current alternative: modificăți sensul de rotație
Motorul nu pornexe	⇒tensiunea de rețea lipsește ⇒Circuit cu 2 faze la motorul trifazat ⇒cabul de connectare defect ⇒Electromotorul este defect	⇒Verificăți asigurarea ⇒Dispunți verificareia sigurantelelor și a cablurilor de alimentare de către un electrician specializat. ⇒Dispunți inlocuirea, respectiv verificareia cablurilor de alimentare de către un electrician specializat. ⇒Pentru remedierea problemei, că rugăm săvacăroduțuriului

Dacă intervin alto avarii sau dacă aveți intrebări supplementare, va rugam sa va adresți distribuitorului local.

Date tehnice

Model / tip ASP 10 N-2-M ASP 12 N-2-M ASP 14 N-2-M

Anul de fabricatie		siehe
Forta de despicare	100 kN (10 t)	120 kN (12 t)	140 kN (14 t)
Presiunea systemului 25,5 Mpa (255 bar) 24,0 Mpa (240 bar)		24,6 Mpa (246 bar)
Viteza de avans 1	ca. 0,05 m/sek. (4,9 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)
Viteza de avans 2	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,22 m/sek. (21,8 cm/sek)
Viteza la mersul înapoi	ca. 0,06 m/sek. (6,1 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)
Lungimea lemnului		560 - 1040 mm
Diametrul lemnului		100 - 300 mm
Cursa de despicare		850 mm
Ulei hidraulic (max.)	7,0 litri		7,5 Liter
Puterea motorului	P1 = 3300 W S6 40 %		P1 = 3500 W S6 40 %
Racord	400 V 3~ 50 Hz
Nivelul de presiune acustică LPA	≤ 80,0 dB (A)
Dimensiuni	lungime 1440 x și-time 1330 x înaltime 2280 mm		lungime 1440 x și-time 1350 x înaltime 2280 mm
Greutatea	172,5 kg	178,4 kg	184,9 kg

Schema circuitului electric

Schema hidraulice
