MANUAL DE UTILIZARE ASP 6 L-2 ATIKA

Instrucțiuni originale

Bruksanvisning i original

Este interzisă punerea în funcțiune a mașinii înaintea citirii acestor instrucțiuni de folosire, a respectării tuturor indicațiilor și a montării aparatului conform descrierii!

Păstrați instrucțiunile pentru utilizări viitoare.

Cuprins

Cuprinsul livrării	127
Simboluri aparat / Instrucțiuni de funcționare	127/128
Utilizarea conform domeniului de aplicație specificat	128
Alte riscuri 128
Indicații de siguranță	128
Descrierea utilajului/piese de schimb 131
Montare	131
Amplasarea	131
Punere în funcțiune	131
Lucrul cu mașina de despicat lemne 132
Întreținerea și îngrijirea	133
Instrucțiuni referitoare la transport 134
Depozitarea	134
Garanția	134
Defecțiuni posibile 135
Date tehnice 136
Schema circuitului electric 136
Schema hidraulice 136
Declarație de conformitate UE 164

1 Cuprinsul livrării

Verificați după despachetare dacă conținutul cartonului

▶ este complet
▶ și dacă nu a fost deteriorat în timpul transportului

1	Unitate a aparatului premontată	8	Masă cu suport pentru lemn de despicat
2	Braț de deservire - dreapta	9	Roți
3	Braț de deservire - stânga	10	Pungă cu șuruburi
4	Gheară de strângere	11	Instrucțiuni de funcționa-re
6	Etrier de protecție dreapta	12	Fișă cu instrucțiuni de montare și utilizare
7	Etrier de protecție stânga	13	Declarație de garanție

Transmiteți reclamațiile imediat comerciantului, furnizorului, respectiv producătorului. Reclamațiile ulterioare nu se iau în considerare.

Simbolurile aparatului

Înaintea punerii în funcțiune, citiți și respectați instrucțiunile de folosire și cele de siguranță.

Purtați protectie pentru auz.

În timpul lucrului, purtați ochelari de protecție pentru a vă proteja ochii împotriva schijelor și șpanului.

În timpul lucrului, purtați încălțăminte de protecție pentru a proteja piciorul de buștenii care cad.

În timpul lucrului, purtați mănuși de protecție pentru a vă proteja mâinile împotriva schijelor și șpanului.

A nu se expune ploii. A se feri de umezeală.

Este interzisă îndepărtarea sau modificarea dispozitivelor de protectie și siguranță.

Se folosește doar de o singură persoană! Tineți persoanele neimplicate, dar și animalele în afara zonei de pericol (distanța minimă 5 m).

Pericol de tăiere și strivire; nu atingeți niciodată zonele periculoase când se mișcă pana de despicare.

Păstrați-vă locul de muncă în ordine! Dezordinea poate cauza accidente.

Atenție! Elemente ale mașinii în mișcare!

Atenție întotdeauna la mișcarea împingătorului de buștean.

Nu îndepărtați niciodată cu mâna un buștean blocat în pana de despicare.

Atentie:

Înaintea începerii lucrărilor de reparatie, întreținere și curățire, trebuie oprit motorul și scos ștecărul din priză.

În timpul despicării, fixați bine piesa de prelucrat cu gheară de strângere.

Dispensați în mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zonă). Este interzisă scurgerea uleiului vechi în pământ sau amestecarea acestuia cu deșeu-rile.

Aerisiți instalația hidraulică înaintea punerii în funcțiune a mașinii de despicat lemne de foc. (vezi „Punerea în funcțiune”)

Punct de înălăre

Punct de prindere

Produsul corespunde directivelor europene aplicabile specifice produsului.

Aparatele electrice nu se aruncă cu resturile menajere.

Aparatele, accesoriiile și ambalajul se revalorifică întrun mod care protejează mediul înconjurător.

Conform Directivei Europene 2012/19/EU referitoare la aparatele electronice și electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat și reciclate în mod ecologic.

Simbolurile din instructiunile de functionare

Pericol iminent sau situație periculoasă. Ne-respectarea acestor indicatii poate cauza accidentări sau daune materiale.

Indicații importante privind utiliz area competență. Nerespectarea acestor indicații poate provoca deranjamente în funcționare.

Instrucțiuni de folosire. Aceste indicații vă ajută să folosiți în mod optim toate funcțiile.

Montarea, folosirea și întreținerea. Aici vi se explică exact ce aveți de făcut.

Vă rugăm să consultați foaia de montaj și utilizare livrată, când în text se fac trimiteri la numărul imaginii.

Utilizarea conform domeniului de aplicatie specificat

• Utilizarea maşinii de despicat lemne de foc este permisă exclusiv pentru despicarea lemnelor.
• Mașina de despicat lemne de foc este destinată exclusiv utilizării în gospodăriile și pentru hobby.
• Doar lemnul tăiat drept se pretează pentru mașina de despicat lemne de foc.
• Bucățile de metal (cuie, etc.) trebuie neapărat îndepărtate din materialul ce urmează să fie despicat.
• Prin folosirea conformă destinației se înțelege și respectarea condițiilor de folosire, întreținere și reparație, impuse de producător, și respectarea măsurilor de siguranță prevăzute în instructiuni.
• Trebuie respectate măsurile de prevenire a accidentelor valabile pentru utilizare, cât și alte reguli general valabile ale medicinii muncii și ale tehnicii de sigurantă.
• Orice alt tip de utilizare va fi considerat ca fiind necores-punzător domeniului de aplicație specificat. Producătorul nu

răspunde de pagubele rezultate astfel – riscul și-l asumă în exclusivitate utilizatorul.

• Modificări arbitrare ale mașinii de despicat lemne de foc exclud răspunderea producătorului pentru pagube de orice fel rezultate din acestea.
• Montarea, utilizarea și întreținerea aparatului este permisă doar persoanelor care cunosc aparatul și sunt informate în legătură cu pericolele. Lucrările de reparații pot fi efectuate numai de noi, respectiv de firme de prestare a serviciilor numite de noi.

Alte riscuri

⚠️ în ciuda utilizării corecte și a respectării măsututuror regulilor de securitate, persistă riscuri reziduale condiționate de construcția aparatului, determinată de scopul de utilizare.

Aceste riscuri pot fi diminuate, dacă se respectă în totalitate „Măsurile de siguranță”, „Utilizarea conform destinației” și instrucțiunile de folosire.

Atenția și precauția diminuează riscul accidentării persoanelor și riscul pagubelor materiale.

• Pericol de accidentare din cauza bucăilor de lemn proiectate.
• Pericol de accidentare a picioarelor din cauza bunului despicat care cade
• Pericol de accidentare a degetelor la desprinderea bucăților de lemn blocate.
• Măsurile de siguranță ignoreate sau trecute cu vederea pot duce la rănirea utilizatorului sau la dăunarea proprietății.
• Prin neatenție, prin nerespectarea normelor de siguranță și prin utilizarea necorespunzătoare, cuțitul de despicat mobil poate provoca leziuni la mână și degete.
• Periclitare datorată curentului electric în cazul utilizării unor racorduri electrice necorespunzătoare.
• Atingerea unor părți sub tensiune la piese electrice deschise.
• Pericol de incendiu și alunecare datorat lichidului hidraulic scurs.
• Deteriorarea auzului datorită unor lucrări îndelungate fără protejarea auzului.

Cu toate măsurile de precauție luate mai pot rămâne niște riscuri remanente greu definibile.

Indicații de siguranță

Înaintea punerii în funcțiune a acestui utilaj, citiți și respec-tați indicațiile următoare și măsurile de prevenire a acci-dentelor ale asociației d-voastră profesionale respectiv instructiunile de prevenire a accidentelor valabile în țara d-voastră, pentru a vă feri pe d-voastră și pe alții de acci-dente.

i Transmiteti măsurile de siguranță tuturor persoanelor, care lucrează cu această mașină.
i Păstrați aceste instrucțiuni de siguranță.

• Cine lucrează cu mațina de despicat lemne de foc, trebuie să fie instruit corespunzător în vederea utilizării prevăzute îli să fie familiarizat cu modul de utilizare a maținii de despicat lemne de foc îli cu instrucțiunile de sigurană
• Cu ajutorul instrucțiunilor de folosire, familiarizați-vă cu acest utilaj înaintea punerii lui în funcțiune.
• Nu utilizati aparatul pentru alte domenii de aplicatie, pentru care nu a fost conceput (vezi utilizarea conform domeniului de aplicatie specificat și „Modul de lucru cu mașina de despicat lemne pentru foc“).
• Lucrați cu precautie. Fiți atent la ce faceți. Lucrați rațional. Nu folositi aparatul când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul folosirii aparatului poate conduce la accidente serioase.
• Copiii și tinerii sub 18 ani și persoanele care nu sunt familiarizate cu instructiunile de utilizare nu au voie să utilizeze aparatul.
• Nu lucrați niciodată, dacă în apropiere se află persoane, în spezial copii, sau animale domestice sau de companie.
• Nu permiteți altor persoane, mai ales copiilor, să atingă uneltele sau motorul.

- Nu lucrați niciodată fără echipament de protecție potrivit:

• nu purtați haine largi sau bijuterii, deoarece pot fi prinse de părțile mobile ale mașinii
• Plasă pentru părul lung
• Ochelari de protectie și dispositive de protectie auditivă
• Incălăminte stabilă cu acoperire pentru degetele de la picioare (încălăminte de sigurană)
• Pantaloni lungi
• Mănuși de lucru
• Material de prim ajutor
  – Dacă este cazul un telefon mobil

Instrucțiuni de siguranță – Înaintea începerii lucrului

Înaintea punerii în funcțiune și în mod regulat în timpul lucrului, verificați următoarele. Respectați secțiunile corespunzătoare ale instrucțiunilor de utilizare:

• Este aparatul montat complet și regulamentar?
• Este aparatul într-o stare tehnică bună și sigură?
• Sunt mânerele curate și uscate?
• Asigurați-vă înaintea începerii lucrului că:
• în zona de lucru nu se află alte persoane sau animale

- că vă este asigurată retragerea în spate fără obstacole - că vă este asigurată stabilitatea.

• Nu există pericolul împiedicării la locul de muncă? Păstrațivă locul de muncă în ordine! Dezordinea poate cauza accidente – pericol de împiedicare!
• Atentie la influentele din jur:

- Nu lucrați la lumină insuficientă (de ex. ceață, ploaie, nin- soare sau pe înserate).

- Nu lucra'i în condiiii meteorologice nefavorabile (de ex. ploaie, pericol de trăsnet, ninsoare).

- Nu folositi aparatul în apropierea lichidelor sau gazelor inflamabile - pericol de incendiu!

• Utilizatorul răspunde de accidentele sau pericolele produse altor persoane sau proprietății acestora.
• Asigurați-vă stabilitatea și mențineți-vă tot timpul echilibrul.
• Nu modificati başına, respectiv componente ale maşinii.

Instrucțiuni de siguranță - deservirea

• Aşezati-vă în poziția de lucru, aflată în spatele împingătorului în zona mânerului de comandă.
• Nu stați niciodată în picioare pe mașină.
• Opriii aparatul în timpul pauzelor de lucru, astfel încât nimeni să nu fie periclitat. Asigurați aparatul împotriva accesului neautorizat.

Instrucțiuni de siguranță pentru mașina de despicat lemne de foc

• △! Operarea maşinii de despicat lemne de foc este permisă unei singure persoane.
• Nu despicați niciodată bușteni care conțin cuie, sărmă sau alte obiecte.
• Lemnul deja despicat și șpanurile creează un spațiu de lucru periculos. Altfel există pericolul împiedicării, alunecării sau căderii. Păstrați întotdeauna ordinea în zona de lucru.
• Nu aşezatii niciodată mâinile pe piesele mobile ale maşinii.
• Despicați doar lemnele care corespund lungimii max. de prelucrare.

Indicații de siguranță – În timpul lucrului

• Nu lucrați niciodată singur. Păstrați întotdeauna contactul vizual și auditiv cu alte persoane, pentru a se putea oferi ajutor în caz de urgentă.
• În cazul unui pericol iminent sau în caz de urgență, opriți imediat motorul.
• Nu lăsați niciodată aparatul să meargă nesupravegheat.
• Încheiați imediat lucrul când intervin probleme fizice (ex. dureri de cap, amețeală, greață, etc.) – Pericol sporit de accidente!
• Nu suprasolicitați maçina! Lucrați mai bine și mai sigur în intervalul de putere indicat.
• Faceți pauze în timpul tăierii pentru ca motorul să se poată răci.

Comportament în caz de urgență

• Luați măsurile de prim ajutor corespunzătoare accidentării și solicitați ajutorul unui medic cât mai repede posibil.
• Evitați ale accidentări ale persoanei rănite și așezați-o într-o poziție liniștită.

Instrucțiuni generale de siguranță

• Utilizați aparatul, accesoriiile, sculele atașabile etc. conform acestor instrucțiuni. De asemenea, țineți seama de condițiile de lucru și de munca de efectuat. Utilizarea aparatului în alte scopuri decât cele prevăzute poate duce la situații periculoase.
• Nu stropiți mașina cu apă. (sursa de pericol curentul electric).

• Nu lăsați mașina în ploaie si nu lucrați în timpul ploii.

• Întrețineți cu grijă aparatul:

• Respectați instrucțiunile de întreținere.
• Păstrați mânerele uscate și fără rășină, ulei sau grăsime.

- Verificați dacă mașina nu cumva prezintă eventuale deteriorări:

- Înaintea utilizării în continuare a aparatului, trebuie verificată cu grijă funcționarea ireproșabilă și conformă domeniului de aplicatie specificat a dispozitivelor de protectie. Folosiți utilajul doar cu dispozitivele de protectie complet și corect fixate și nu modificați nimic la mașină, ce ar putea diminua siguranța.

- Verificați dacă părțile mobile funcționează ireproșabil și nu sunt blocate și dacă nu există piese deteriorate. Toate piesele trebuie montate corect și trebuie să îndeplinească toate condițiile pentru o funcționare ireproșabilă.

- Dispozitivele de protectie defecte și alte piese deteriorate trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat, dacă nu este prevăzut alt-ceva în instructiunile de folosire.

– Autocolantele de siguranță deteriorate sau ilizibile trebuie înlocuite.

- Nu lăsați unelte montate! Verificați întotdeauna înaintea punerii în funcțiune dacă au fost îndepărtate toate uneltele.

- Depozitați aparatele nefolosite într-un loc uscat, închis, departe de copii.

- Opriti mașina și scoateți stecărul din priză:

– efectuării lucrărilor de reparatie
- la efectuarea lucrărilor de întreținere și curățare
- la efectuarea lucrărilor de reparatie a avariilor

- verificării legăturilor de alimentare cu energie electrică, dacă nu sunt cumva încurcate sau deteriorate

- Depozitarea și transportul

- în timpul părăsirii utilajului (și la întreruperi de scurtă durată)

Nu întreprindeți alte reparații la mașină, decât cele descrise în capitolul „Întreținerea“, ci adresați-vă direct producătorului, respectiv serviciului pentru clienti.

⚠️ Reparațiile altor părți ale aparatului trebuie efectuate de către producător sau unul din atelierele noastre de servicii pentru clienti.

⚠ Folosiți doar piese de schimb sau accesorii originale. Folosirea altor piese de schimb și altor accesorii poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate.

Securitatea electrică

• Conductele de legătură se realizează conform IEC 60245 (H 07 RN-F) cu un diametru al conductorului de minim ⇒ 2,5 mm² la lungimea cablului până la max. 10 m
• Nu utilizați niciodată cabluri de alimentare cu o lungime de peste 10 m. Cablurile de alimentare mai mari cauzează căderi de tensiune. Motorul nu-și mai atinge randamentul maxim, funcționarea mașinii este redusă.
• Fișele și dozele de conectare la cablurile electrice trebuie să fie din cauciuc, PVC moale sau alt material termoplastic de aceeași rezistență mecanică, sau acoperite cu acest material.
• Prizele cablurilor electrice trebuie să fie protejate împotriva stropirii cu apă.
• La pozarea cablurilor de racordare, asigurați-vă că acesta nu sunt turtite, îndoite și că racordul cu ștecher nu se udă.
• Desfășurați cablul de tot, atunci când folosiți un tambur pentru cabluri.
• Nu folositi cablul în scopuri care nu corespund domeniului de aplicație. Feriți cablul de cădură, de ulei și muchii ascuțite. Nu folositi cablul pentru a trage stecărul din priză.
• Verificați cu regularitate cablurile prelungitoare și înlocuiti-le, dacă sunt deteriorate.
• Nu folositi conductori de legătură defecti.
• Folosiți în aer liber doar cabluri de prelungire autorizate și deci marcate corespunzător.
• Nu folositi racorduri electrice provizorii.
• Nu şuntați și nu scoateți niciodată din funcțiune instalațiile de protectie.

Racordul electric, respectiv reparații ale părților electrice ale mașinii trebuie efectuate de către un electrician concesionat sau de către producător. Regulamentele locale privind mai ales măsurile de protecție trebuie respectate.

1 8 Descrierea aparaturii / Piese de schimb

→ Vă rugăm să consultați foaia de montaj și utilizare livrată.

Poz.	Nr. comandă	Denumire
1	×	Aparat premontat
2	×	Braț de deservire - dreapta
2A 359809 Proteciiie bra de operare dreapta
2B 359818 Bra de operare
3	×	Braț de deservire - stânga
3A 359810 Proteciiie bra de operare stânga
3B 359818 Bra de operare
4	359811	Gheară de strângere dreapta
6 359812 Etrier de proteciiie dreapta
7 359813 Etrier de proteciiie stânga
8	×	Masă cu suport pentru lemn de despicat
8A	359814	Placa mesei
8B	359816	Suport masă dreapta
8C	359817	Suport masă stânga
9	359827	Roată
10	×	Pungă cu şuruburi
11	×	Instrucțiuni de funcționare
12	×	Fișă cu instrucțiuni de montare și utilizare
13	×	Declarație de garanție
14	×	Mâner
15	×	Cuțit de despicat
16	359819	Coloană de despicat
17	359821	Bară de reglare a cursei
18	359829	Comutator pornit/oprit
19	359828	Motor
20 359835 Capacul rezervorului de ulei cu tija de măsurare a nivelului de ulei
21	359566	Şurub de evacuare a uleiului
22	359826	Osie
23	359836	Ventil hidraulic (fără fig..)
24 400142 Ulei hidraulic (1 litru)
25	359807	Autocolant cu indicații de siguranță

Montare

Racordati mașina de despicat lemne de foc la rețeaua electrică, doar după finalizarea montajului!

Monta☐i ro☐ile, masa precum ☐i bra☐ele de operare, după cum este prezentat în figurile 2 - 6 din foia de montaj ☐i utilizare.

Asigurați-vă că după montaj, toate șuruburile sunt strânse ferm.

Amplasarea

10 Mașina trebuie amplasată pe o suprafață stabilă și plană (de ex. pe o podea din beton). Pentru a garanta stabilitatea, este necesar să fixați mașina cu două buloane și șuruburi (cel puțin M10 x 80) pe podea.

Aveți grijă ca zone de lucru să îndeplinească următoarele condiții:

• stabil la alunecare
• plan
• fără pericol de împiedicare
  — luminozitate suficientă

Nu operați mașina în apropierea gazelor, canalelor de benzină sau a altor materiale combustibile.

Punere în funcțiune

• Asigurati-vă că mașina este montată conform indicațiilor.
  ■ Verificați ca înainte de fiecare utilizare:
• dacă conductele de legătură nu prezintă defecte (fisuri, tăieturi etc.)
• dacă mașina nu cumva prezintă eventuale deteriorări (vezi Instructiunile de protectie a muncii)
• dacă toate legăturile cu şurub sunt bine strânse
  – dacă sistemul hidraulic prezintă scurgeri
  – conductele hidraulice și conductele de legătură
• dispozitivele de oprire
• nivelul de ulei

⚠️ nu utilizati cabluri defecte

Dezaerarea

15 Aerisiți instalația hidraulică înaintea punerii în funcțiune a mașinii de despicat lemne de foc.

Deşurubați capacul rezervorului de ulei câteva rotații, pentru ca aerul din rezervorul de ulei să poată fi evacuat.
În timpul funcționării, lăsați capacul deschis.
Înaintea deplasării mașinii de despicat lemne de foc, închideți capacul rezervorului de ulei, deoarece în caz contrar se scurge uleiul.

Dacă nu se aerisește instalația hidraulică, aerul închis în ea deteriorează garnitura de etanșare și provoacă daune permanente mașinii de despicat lemne.

Racordarea la retea

• Comparați tensiunea indicată pe placa de construcție cu tensiunea rețelei și conectați aparatul la priza potrivită și prevăzută regulamentar.
• Utilizați cablu prelungitor cu diametru suficient.
• Conectați mașina printr-un comutator de protecție Fi (comutator de protecție împotriva curenților vagabonzi) 30°mA.

i Asigurarea: 16 A inertă

Pornirea

Apăsați butonul verde.

Oprire:

Apăsați butonul roșu.

⚠️ Înainte fiecărei utilizări, verificați modul de funcționare al deconectorului (prin pornire și oprire).

Nu folosiți aparate, la care comutatorul nu poate fi deschis și închis. Comutatoarele defecte trebuie imediat reparate sau înlocuite de către Serviciul pentru clienti.

Siguranța împotriva repornirii în cazul unei pene de curent (declanșor la tensiune nulă)

i în cazul întreruperii curentului electric prin scoaterea ștecherului sau datorită unei siguranțe defecte etc., aparatul se oprește în mod automat. Pentru repornire se apasă din nou butonul verde de la comutatorul pornit/oprit.

Instalații hidraulice

Verificați înaintea fiecărei utilizări conductele și furtunurile hidraulice.

• Nu operați niciodată mașina în cazul unei periclitări datorate lichidului hidraulic.
• Asigurați-vă că mașina și spațiul de lucru nu sunt pătate cu ulei. Pericol de alunecare și de incendiu!
• Verificați regulat dacă este suficient ulei hidraulic în rezervor (vezi „Întreținerea și îngrijirea“)

Lucrul cu maşina de despicat lemne

Ce pot despica?

Dimensiunea buştenilor de despicat

Lungimea lemnului min. 100 – max. 550 mm

Diametrul lemnului min. 80 – max. 300 mm

Diametrul lemnului este o valoare orientativă recomandată deoarece:

- lemnul subțire poate fi greu de despicat dacă are găuri de nod sau fibrele sunt prea dure.

Nu despicați bușteni verzi. Buștenii uscați și depozitați se despică mult mai ușor și nu cauzează atât de des griparea ca lemnul verde (ud).

Lemnele dure au tendința de a se sparge: lucrați cu cea mai mare atenție!

Aveți grijă că lemnul ruginit poate plesni. În nicun caz nu folosiți lemn care nu este curățat de ramuri.

Indicații speciale privind despicarea:

Pregătiri:

11 Preparați lemnul de despicat la dimensiunile maxime de prelucrare și aveți grijă, ca lemnul să fie tăiat drept. Lemnul tăiat oblic poate aluneca în timpul despicării.

Aşezati lemnul pe despicătorul de lemne astfel încât să nu constituie un pericol pentru dumneavoastră (pericol de împiedicare).

i 12 Înaintea despicării, verificați gresarea coloanei de despicare; aceasta trebuie să fie gresată suficient, pentru putea intra și ieși fără probleme.

Deservirea

Deservirea cu două mâini

Mașina de despicat lemne este concepută pentru a fi exploatată de o singură persoană. Mașina de despicat lemne nu trebuie exploatată niciodată de două sau mai multe persoane.

Nu blocați niciodată mânerele de deservire (gheară de strângere).

1. Apăsați butonul verde de pornire. Așteptați câteva secunde, pentru ca motorul să atingă numărul de rotații final și să se formeze presiune în pompa hidraulică.
   i La temperaturi sub -5^ C, lăsați să meargă mașina de despicat lemne cel puțin 15 min. în regim de mers în gol, pentru ca uleiul să se poată încălzi.
2. Apăsați concomitent mânerul de deservire în jos.
   → Împingătorul bușteanului apasă contra penei de despicare. Bușteanul este despicat.
3. Eliberați mânerul și tasta de comandă, împingătorul bușteanului se întoarce în poziția inițială.
   i Dacă eliberați doar o singură manetă de deservire, cuțitul de despicat se oprește.
   Înainte de fiecare utilizare, asigurați-vă că mânerele de operare funcționează corespunzător.

Reglarea înălțimii cursei

În cazul unor bucăți de lemn mai scurte, puteți crește randamentul de lucru prin scurtarea returului cuțitului de despicat.

1. Puneti bușteanul pe masa de despicat și aduceți cuțitul de despicat, prin apăsarea în jos a ambelor manete de deservire, până la cca. 2 cm de buștean.
2. Eliberați o manetă de deservire pentru ca cuțitul de despicat să rămână în această poziție și opriți aparatul.
3. Scoateți stecărul din priză.
4. Eliberați și a doua manetă de deservire.
5. 13 Desfacei urubul de fixare (A). Scoatei bara de reglare a cursei (13) până la opritor i strângei apoi din nou urubul de fixare (A).

Despicarea lemnului:

1. Puneti bușteanul care trebuie despicat în poziție verticală pe masă.

① Atenție că bușteanul stă drept pe masă. Nu despicați niciodată bușteanul în poziție culcat sau transversal.
i Prelucrați materialul de despicat numai în direcția fibrei. Mașina ar putea fi deteriorată în cazul în care nu despicati în direcția fibrei.

1. 14 Tineți bine bușteanul cu ghearele de strângere. Pentru a despica bușteanul în siguranță și stabil, acesta trebuie situat central între ghearele de strângere.

① Asigurați-vă că ghearele de strângere sunt reglate în funcție de diametrul bușteanului. În cazul diametrelor mici, acestea trebuie puse în interior.

⚠ Scoateți lemnul despicat din zona de lucru imediat dumneavoastră. Prin aceasta evitați accidentele la locul de muncă.

• Nu despicați niciodată doi bușteni în același proces de lucru.
• Nu adăugați și nu înlocuți niciodată lemnul în timpul procesului de lucru.

① Nu forțați niciodată despicarea unui buștean prin menține-rea împingerii timp de mai multe secunde. Acest lucru poate cauza deteriorarea mașinii.

Poziiona i bu-teanul din nou pe placa de bază i repeta i procesul de despicare sau da i bu-teanul la o parte.

Cum se eliberează un buștean blocat?

Există pericolul ca materialul de despicat cu crengi să se blocheze.

1. Opriti aparatul și scoateți fișa de bujie.
2. Nu îndepărtați niciodată cu mâna un buștean blocat în pana de despicare.
3. Miscați cu atenție bușteanul încoace și încolo folosind o rangă, pentru ca bușteanul să se poată desprinde. Nu deteriorați coloana de despicat!

⚠️ La desfacere, nu ciocăniți niciodată în bușteanul prins.
⚠️ Nu tăiați niciodată cu ferăstrăul bușteanul blocat pentru a-l elibera.
⚠️ Nu rugați o a doua persoană să vă ajute.

Sfârşitul lucrului:

➢ Aduceți cuțitul de despicat în poziția de jos (stare retrasă).
▶ Eliberați manetă de deservire.
➢ Opriti aparatul și scoateți fișa de alimentare din priză.
➢ Respectați instrucțiunile de întreținere și îngrijire.

Întreținerea și îngrijirea

Înaintea oricărei lucrări de întreținere și curățare

• Opriti aparatul
• Scoateți stecărul din priză.

Executarea lucrărilor suplimentare de întreținere și reparație, comparativ cu cele descrise în acest capitol, este permisă doar serviciului pentru clienti.

Dispozitivele de siguranță demontate pentru executarea lucrărilor de întreținere și curățare, trebuie montate la loc în mod regulamentar și trebuie verificate în mod obligatoriu.

Utilizați numai piese originale. Alte piese pot produce pagube și accidentări imprevizibile.

Atenție ca după executarea lucrărilor de întreținere și reparație să îndepărtați din nou toate uneltele și cheile.

⚠️ Purtați mănuși de protecție pentru a evita accidentarea măinilor.

Pentru a păstra capacitatea de funcționare a mașinii de despicat lemne, respectați următoarele.

• Curățați bine mașina după fiecare utilizare.
  ■ Îndepărtați reziduurile de rășini.
  ■ Verificați nivelului uleiului, respectiv schimbați uleiul

- Verificați, dacă aparatul nu are defecte evidente cum ar fi:

• dacă fixările sunt slăbite
• dacă există componente uzate sau deteriorate

• montarea corectă și intactă a capacelor și a dispozitivelor de protectie

• Verificați la intervale regulate conductele hidraulice și fur-tunurile pentru a constata dacă sunt etanșe și rezistente.

• 12 Lubrifiati pistonul în mod regulat cu un ulei ecologic pulverizat.

Ascuțirea penei de despicare

i După o perioadă mai lungă de operare sau în cazul randamentului despicare redus, ascuțiți pana de despicare cu o pilă (îndepăratați bavura).

Cum verific nivelul uleiului?

1. Coloana de despicat trebuie să fie în stare retrasă.
2. 16 Deşurubați tija de măsurare a nivelului uleiului.
3. Curățați tija de măsurare a uleiului și garnitura de etanșare pentru ulei.
4. Înşurubați din nou tija de măsurare a nivelului uleiului în orificiu și strângeti-o bine.
5. Deşurubați din nou tija de măsurare a uleiului.

17 Nivelul uleiului trebuie să fie între MIN și MAX.

Completați cu ulei de același tip, dacă nivelul uleiului este prea scăzut (MIN sau mai puțin).

1. Verificați garnitura de etanșare pentru ulei. Aceasta trebuie schimbată dacă este deteriorată.
2. Introduceți din nou tija de măsurare în orificiu și strângeți-o bine.

i Deşurubați tija de măsurare câteva rotații, pentru ca aerul din rezervorul de ulei să poată fi evacuat.

Când schimb uleiul?

Primul schimb de ulei se face la 50 de ore de functionare și apoi la fiecare 500 de ore de functionare.

Sunt necesare două persoane

Schimbarea uleiului:

1. Coloana de despicat trebuie să fie în stare retrasă.
2. 16 Deşurubati tija de măsurare a nivelului uleiului.
3. Asezați sub mașina de despicat lemne un recipient în care să încapă minimum 3,5 litri de ulei.
4. 16 Deşurubați dopul de golire (21), pentru ca uleiul să se poată scurge.
   ① Nu se va scurge tot uleiul, ci un rest va rămâne în circuitul de ulei.
5. Montați la loc dopul și garnitura.
6. 17 Introduceți ulei hidraulic (Pentru cantitate consultați „Date tehnice“) nou cu ajutorul unei pâlnii curate.
   ① Completați încet cu ulei și nu turnați dintr-o dată. Verificați periodic nivelul uleiului.
   ⚠️ în niciun caz nu umpleți cu prea mult ulei.
7. Curățați tija de măsurare a uleiului și garnitura de etanșare pentru ulei.
8. Verificați garnitura de etanșare pentru ulei. Aceasta trebuie schimbată dacă este deteriorată.
9. Introduceți din nou tija de măsurare în orificiu și strângeti-o bine.
   Deşurubați tija de măsurare câteva rotații, pentru ca aerul din rezervorul de ulei să poată fi evacuat.
10. După un schimb de ulei, deplasa li coloana de despicat de câteva ori în interior li exterior, fără solicitare.

Dispensati în mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zonă). Este interzisă scurgerea uleiului vechi în pământ sau amestecarea acestuia cu deşeurile.

Ulei hidraulic

Pentru cilindrul hidraulic vă recomandăm următoarele uleiuri hidraulice:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → nr. comandă 400142 (1 litru)
Mobil DTE 11
sau echivalent

Nu utilizati alte sortimente de ulei. Utilizarea altor sortimente de ulei influentează funcționarea cilindrului hidraulic.

Instrucțiuni referitoare la transport

Înainte de fiecare transport:

• Retrageti coloana de despicat
• Opriti aparatul
• Închideți capacul rezervorului de ulei
• Scoateți stecărul din priză.
• Îndepărtați bunul despicat

7 Pentru transport, prindeți cu o mână de mânerul (14) îi rabatați uțor despicătorul de lemne spre dvs. În această poziție, mașina de despicat lemne poate fi transportată fără probleme.

■ 9 Pentru transportul cu macaraua, utilizali punctul de ridicare (A) prevăzut în acest scop.
■ Dacă transportul se face cu ajutorul macaralei, asigurați aparatul împotriva răsturnării sau căderii.
În autovehicule, transportați aparatul doar în portbagaj sau pe o suprafată de transport separată.
9 Asigurăi despicătorul de lemne cu chingi de fixare în punctele prevăzute pentru acest lucru.

Depozitarea

Înainte de fiecare depozitare:

• Retrageti coloana de despicat
• Opriti aparatul
• Închideti capacul rezervorului de ulei
• Scoateți stecărul din priză.

Depozitați aparatele nefolosite întrun loc uscat, închis, protejat împotriva înghețului, departe de copii și persoane neautorizate.

Înaintea unei depozitări mai îndelungate, respectați următoarele indicații pentru a asigura o durată de viață îndelungată și o utilizare ușoară a aparatului de tăiere a crengilor la înălțime:

– realizati o curătare temeinică.
- verificați aparatul cu privire la componente deteriorate sau uzate.

Garantia

Atentie la declarația de garantie anexată.

Defecțiuni posibile

Înaintea remedierii unei defectiuni:

• Opriti aparatul
• Scoateți stecărul din priză.

Problema	Cauză posibilă	Remediere
Nu se execută despicarea bușteanului(prea puțină putere de despicare)	⇒ Bușteanul nu este poziționat corect⇒ Bușteanul depășește dimensiunile admise sau lemnul este prea dur pentru capacitatea mașinii⇒ Pana de despicare nu despică⇒ Scurgere de ulei⇒ Presiunea hidraulică prea scăzută⇒ Cablu de racordare greșit (mai lung de 10 m sau cu o secțiune prea mică)	⇒ repozitionați bușteanul⇒ tăiați bușteanul la dimensiunile admise⇒ ascuțiți pana de despicare, verificați dacă nu cumva prezintă bavură sau crestături⇒ Așezați o bucată de carton sub despicătorul de lemne pentru a găsi scurgerea. Pentru remedierea problemei, vă rugăm să vă adresați producătorului⇒ Verificați nivelul uleiului; la nevoie com- pletați ulei.Problema nu se poate remedia, adresați- vă producătorului.⇒ utilizați cablul de racordare corect
Împingătorul bușteanului se de- plasează oscilant sau cu vibrații pu- ternice	⇒ Aer pe circuit⇒ Coloana de despicat nu este gresată, respectiv lubrifiată suficient	⇒ Deschideți capacul rezervorului de ulei⇒ Verificați nivelul uleiului; la nevoie com- pletați ulei.⇒ Gresați sau lubrifiată cu un ulei de pulverizat nepoluant.Problema nu se poate remedia, adresați- vă producătorului.
Împingătorul bușteanului nu se depla- sează	⇒ Pompa hidraulică defectă	⇒ Pentru remedierea problemei, vă rugăm să vă adresați producătorului
Motorul nu pornește	⇒ tensiunea de rețea lipsește⇒ cablul de conectare defect⇒ Electromotorul este defect	⇒ Verificați asigurarea⇒ Dispuneți înlocuirea, respectiv verificarea cablurilor de alimentare de către un electrician specializat.⇒ Pentru remedierea problemei, vă rugăm să vă adresați producătorului

Dacă intervin alte avariș sau dacă aveți întrebări suplimentare, vă rugăm să vă adresați distribuitorului local.

Date tehnice

Model / tip ASP 6 L-2
Anul de fabricație		vezi ultima pagină
Forța de despicare		60 kN (6 t)
Presiunea sistemului		21,6 Mpa (216 bar)
Viteza de avans ca. 0,04 m/sek. (3,6 cm/sek)
Viteza la mersul înapoi ca. 0,17 m/sek. (16,5 cm/sek)
Lungimea lemnului		100 – 550 mm
Diametrul lemnului		80 – 300 mm
Cursa de despicare		495 mm
Ulei hidraulic (max.) 3,5 litri
Ulei hidraulic (schimbări de ulei)		despre 1,5 -2,5 litri
Puterea motorului		P_1 = 3000 W S6 40 %
Racord, Scurt circuit		230 V~ 50 Hz, 1 kA
Nivelul de presiune acustică L_PA (Functionarea în gol)	78,8 dB (A)
Nivelul de presiune acustică L_PA (Lastlauf)	89,8 dB (A)
Dimensiuni		lungime 840 x lățime 915 x înălțime 1495 mm
Greutatea		98,2 kg

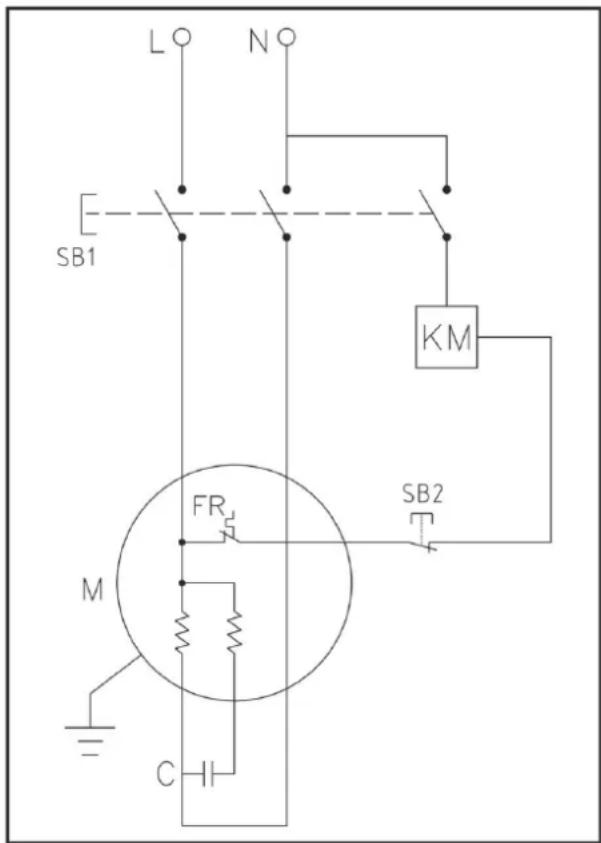

Schema circuitului electric

Se rezervă dreptul la modificări tehnice!

RO declarăm pe proprie răspundere că produsul

Brennholzspalter (Maşina de despicat lemne de foc) ASP 6 L-2, Numărul de serie: 000001 – 020000

este conform cu prevederile directivelor numite mai sus cât și cerințelor altor reglementări aplicabile în vigoare: 2014/30/UE, 2011/65/UE

RO Au fost aplicate următoarele norme armonizate:
