MANUAL DE UTILIZARE ASP 10 TS2 ATIKA

Zastrzega się wprowadzanie zmian technicznych!138 Este interzisă punerea în funcţiune a maşinii înaintea citirii acestor instrucţiuni de folosire, a respectării tuturor indicaţiilor şi a montării aparatului conform descrierii! Păstraţi instrucţiunile pentru utilizări viitoare.

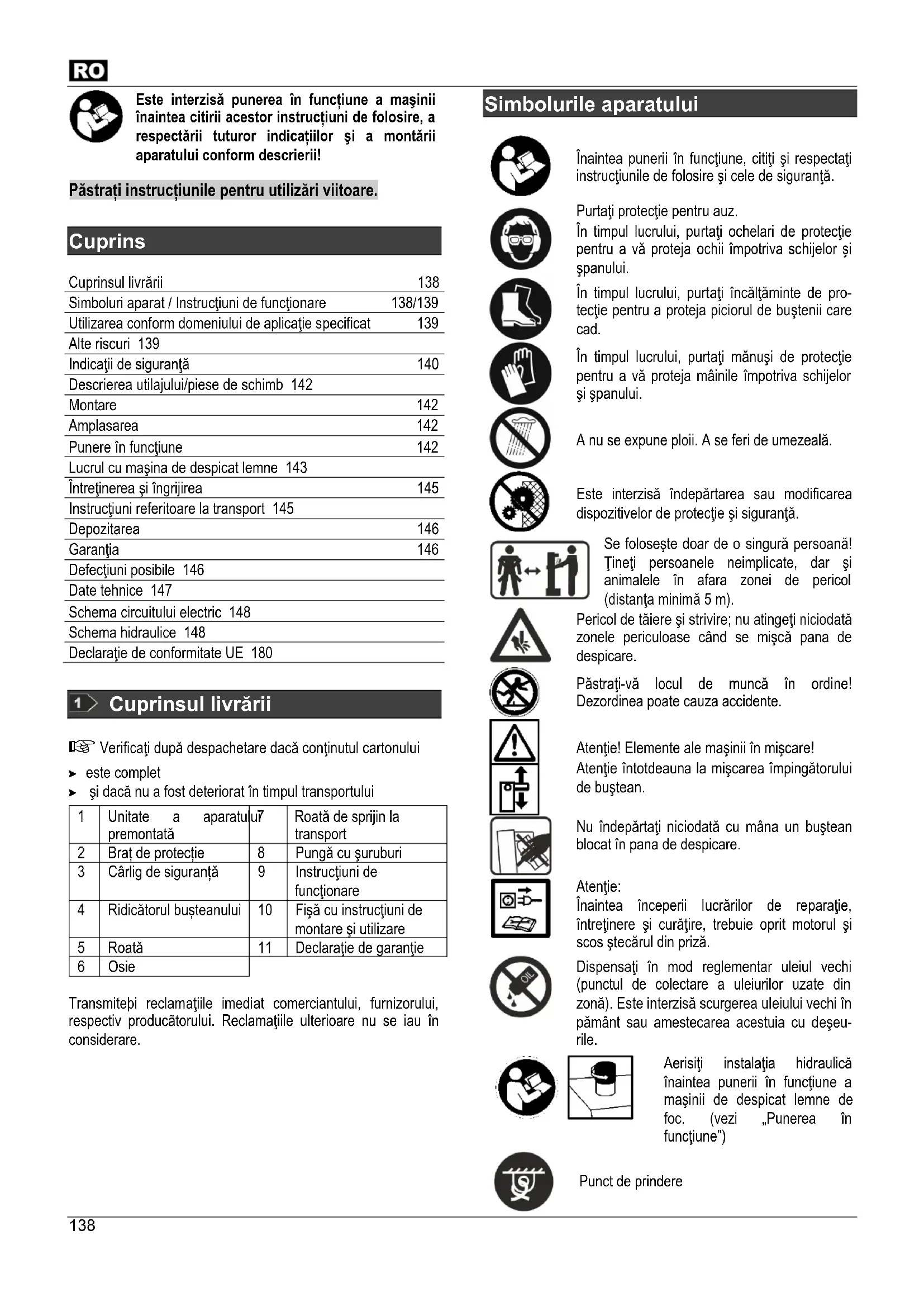

Cuprins Cuprinsul livrării 138 Simboluri aparat / Instrucţiuni de funcţionare 138/139 Utilizarea conform domeniului de aplicaţie specificat 139 Alte riscuri 139 Indicaţii de siguranţă 140 Descrierea utilajului/piese de schimb 142 Montare 142 Amplasarea 142 Punere în funcţiune 142 Lucrul cu maşina de despicat lemne 143 Întreţinerea şi îngrijirea 145 Instrucţiuni referitoare la transport 145 Depozitarea 146 Garanţia 146 Defecţiuni posibile 146 Date tehnice 147 Schema circuitului electric 148 Schema hidraulice 148 Declaraţie de conformitate UE 180

Cuprinsul livrării Verificaţi după despachetare dacă conţinutul cartonului este complet şi dacă nu a fost deteriorat în timpul transportului 1 Unitate a aparatului premontată 7 Roată de sprijin la transport 2 Braț de protecție 8 Pungă cu şuruburi 3 Cârlig de siguranță 9 Instrucţiuni de funcţionare 4 Ridicătorul bușteanului 10 Fişă cu instrucţiuni de montare şi utilizare 5 Roată 11 Declaraţie de garanţie 6 Osie Transmiteþi reclamaţiile imediat comerciantului, furnizorului, respectiv producãtorului. Reclamaţiile ulterioare nu se iau în considerare.

Simbolurile aparatului

Înaintea punerii în funcţiune, citiţi şi respectaţi instrucţiunile de folosire şi cele de siguranţă. Purtaţi protecţie pentru auz. În timpul lucrului, purtaţi ochelari de protecţie pentru a vă proteja ochii împotriva schijelor şi şpanului. În timpul lucrului, purtaţi încălţăminte de pro- tecţie pentru a proteja piciorul de buştenii care cad. În timpul lucrului, purtaţi mănuşi de protecţie pentru a vă proteja mâinile împotriva schijelor şi şpanului. A nu se expune ploii. A se feri de umezeală. Este interzisă îndepărtarea sau modificarea dispozitivelor de protecţie şi siguranţă. Se foloseşte doar de o singură persoană! Ţineţi persoanele neimplicate, dar şi animalele în afara zonei de pericol (distanţa minimă 5 m). Pericol de tăiere şi strivire; nu atingeţi niciodată zonele periculoase când se mişcă pana de despicare. Păstraţi-vă locul de muncă în ordine! Dezordinea poate cauza accidente. Atenţie! Elemente ale maşinii în mişcare! Atenţie întotdeauna la mişcarea împingătorului de buştean. Nu îndepărtaţi niciodată cu mâna un buştean blocat în pana de despicare. Atenţie: Înaintea începerii lucrărilor de reparaţie, întreţinere şi curăţire, trebuie oprit motorul şi scos ştecărul din priză. Dispensaţi în mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zonă). Este interzisă scurgerea uleiului vechi în pământ sau amestecarea acestuia cu deşeu- rile. Aerisiţi instalaţia hidraulică înaintea punerii în funcţiune a maşinii de despicat lemne de foc. (vezi „Punerea în funcţiune”) Punct de prindere139 Atenţie la direcţia de rotaţie a motorului (consultaţi săgeata motorului), deoarece funcţionarea cu direcţia de rotaţie greşită deteriorează pompă de ulei. (consultaţi „Punerea în funcţiune”) Produsul corespunde directivelor europene aplicabile specifice produsului. Aparatele electrice nu se aruncă cu restu- rile menajere. Aparatele, accesoriile şi ambalajul se revalorifică într-un mod care protejează mediul înconjurător. Conform Directivei Europene 2012/19/EU referitoare la aparatele electronice şi electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat şi reciclate în mod ecologic. Vezi „Lucrul cu maşina de despicat lemne “

Simbolurile din instrucţiunile de funcţionare

Pericol iminent sau situaţie periculoasă. Nerespectarea acestor indicaţii poate cauza accidentări sau daune materiale.

Indicaţii importante privind utiliz area competentă. Nerespectarea acestor indicaţii poate provoca deranjamente în funcţionare.

Instrucţiuni de folosire. Aceste indicaţii vă ajută să folosiţi în mod optim toate funcţiile. Montarea, folosirea şi întreţinerea. Aici vi se explică exact ce aveţi de făcut.

Vă rugăm să consultaţi foaia de montaj şi utilizare livrată, când în text se fac trimiteri la numărul imaginii.

Utilizarea conform domeniului de aplicaţie specificat Utilizarea maşinii de despicat lemne de foc este permisă exclusiv pentru despicarea lemnelor. Maşina de despicat lemne de foc este destinată exclusiv utilizării în gospodăriile şi pentru hobby. Doar lemnul tăiat drept se pretează pentru maşina de des- picat lemne de foc. Bucăţile de metal (cuie, etc.) trebuie neapărat îndepărtate din materialul ce urmează să fie despicat. Prin folosirea conformă destinaţiei se înţelege şi respectarea condiţiilor de folosire, întreţinere şi reparaţie, impuse de producător, şi respectarea măsurilor de siguranţă prevăzute în instrucţiuni. Trebuie respectate măsurile de prevenire a accidentelor valabile pentru utilizare, cât şi alte reguli general valabile ale medicinii muncii şi ale tehnicii de siguranţă. Orice alt tip de utilizare va fi considerat ca fiind necorespunzător domeniului de aplicaţ ie specificat. Producătorul nu răspunde de pagubele rezultate astfel – riscul şi-l asumă în exclusivitate utilizatorul. Modificări arbitrare ale maşinii de despicat lemne de foc exclud răspunderea producătorului pentru pagube de orice fel rezultate din acestea. Montarea, utilizarea şi întreţinerea aparatului este permisă doar persoanelor care cunosc aparatul şi sunt informate în legătură cu pericolele. Lucrările de reparaţii pot fi efectuate numai de noi, respectiv de firme de prestare a serviciilor numite de noi.

Alte riscuri În ciuda utilizării corecte şi a respectării măsututuror regulilor de securitate, persistă riscuri reziduale condiţio- nate de construcţia aparatului, determinată de scopul de utilizare. Aceste riscuri pot fi diminuate, dacă se respectă în totalitate „Măsurile de siguranţă”, „Utilizarea conform destinaţiei” şi ins- trucţiunile de folosire. Atenţia şi precauţia diminuează riscul accidentării persoanelor şi riscul pagubelor materiale. Pericol de accidentare din cauza bucăților de lemn proiec- tate. Pericol de accidentare a picioarelor din cauza bunului despicat care cade Pericol de accidentare a degetelor la desprinderea bucăților de lemn blocate. Măsurile de siguranţă ignorate sau trecute cu vederea pot duce la rănirea utilizatorului sau la dăunarea proprietăţii. Prin neatenţie, prin nerespectarea normelor de siguranţă şi prin utilizarea necorespunzătoare, cuţitul de despicat mobil poate provoca leziuni la mână şi degete. Periclitare datorată curentului electric în cazul utilizării unor racorduri electrice necorespunzătoare. Atingerea unor părţi sub tensiune la piese electrice des- chise. Pericol de incendiu şi alunecare datorat lichidului hidraulic scurs. Deteriorarea auzului datorită unor lucrări îndelungate fără protejarea auzului. Cu toate măsurile de precauţie luate mai pot rămâne nişte riscuri remanente greu definibile.140 Indicaţii de siguranţă Înaintea punerii în funcţiune a acestui utilaj, citiţi şi respec- taţi indicaţiile următoare şi măsurile de prevenire a acci- dentelor ale asociaţiei d-voastră profesionale respectiv instrucţiunile de prevenire a accidentelor valabile în ţara d- voastră, pentru a vă feri pe d-voastră şi pe alţii de acci- dente.

Transmiteţi măsurile de siguranţă tuturor persoanelor, care lucrează cu această maşină.

Păstraţi aceste instrucţiuni de siguranţă. Cine lucrează cu mașina de despicat lemne de foc, trebuie să fie instruit corespunzător în vederea utilizării prevăzute și să fie familiarizat cu modul de utilizare a mașinii de despicat lemne de foc și cu instrucțiunile de siguranță Cu ajutorul instrucţiunilor de folosire, familiarizaţi-vă cu acest utilaj înaintea punerii lui în funcţiune. Nu utilizaţi aparatul pentru alte domenii de aplicaţie, pentru care nu a fost conceput (vezi utilizarea conform domeniului de aplicaţie specificat şi „Modul de lucru cu maşina de despicat lemne pentru foc“). Lucraţi cu precauţie. Fiţi atent la ce faceţi. Lucraţi raţional. Nu folosiţi aparatul când sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul folosirii aparatului poate conduce la accidente serioase. Copiii şi tinerii sub 18 ani şi persoanele care nu sunt familiarizate cu instrucţiunile de utilizare nu au voie să utilizeze aparatul. Nu lucraţi niciodată, dacă în apropiere se află persoane, în spezial copii, sau animale domestice sau de companie. Nu permiteţi altor persoane, mai ales copiilor, să atingă uneltele sau motorul. Echipament personal de protecţie Nu lucraţi niciodată fără echipament de protecţie potrivit: nu purtaţi haine largi sau bijuterii, deoarece pot fi prinse de părţile mobile ale maşinii Plasă pentru părul lung Ochelari de protecţie şi dispozitive de protecţie auditivă încălțăminte stabilă cu acoperire pentru degetele de la picioare (încălțăminte de siguranță) Pantaloni lungi mănuşi de lucru Material de prim ajutor Dacă este cazul un telefon mobil Instrucţiuni de siguranţă – Înaintea începerii lucrului Înaintea punerii în funcţiune şi în mod regulat în timpul lucrului, verificaţi următoarele. Respectaţi secţiunile corespunzătoare ale instrucţiunilor de utilizare: Este aparatul montat complet şi regulamentar? Este aparatul într-o stare tehnică bună şi sigură? Sunt mânerele curate şi uscate? Asiguraţi-vă înaintea începerii lucrului că: în zona de lucru nu se află alte persoane sau animale că vă este asigurată retragerea în spate fără obstacole că vă este asigurată stabilitatea. Nu există pericolul împiedicării la locul de muncă? Păstraţi- vă locul de muncă în ordine! Dezordinea poate cauza accidente – pericol de împiedicare! Atenţie la influenţ ele din jur: Nu lucraţi la lumină insuficientă (de ex. ceaţă, ploaie, nin- soare sau pe înserate). Nu lucrați în condiții meteorologice nefavorabile (de ex. ploaie, pericol de trăsnet, ninsoare). Nu folosiţi aparatul în apropierea lichidelor sau gazelor in- flamabile - pericol de incendiu! Utilizatorul răspunde de accidentele sau pericolele produse altor persoane sau proprietăţii acestora. Asiguraţi-vă stabilitatea şi menţineţi-vă tot timpul echilibrul. Nu modificaţi maşina, respectiv componente ale maşinii. Instrucţiuni de siguranţă - deservirea Aşezaţi-vă în poziţia de lucru, aflată în spatele împingătorului în zona mânerului de comandă. Nu staţi niciodată în picioare pe maşină. Opriți aparatul în timpul pauzelor de lucru, astfel încât nimeni să nu fie periclitat. Asiguraţi aparatul împotriva accesului neautorizat. Instrucțiuni de siguranță pentru mașina de despicat lemne de foc Operarea maşinii de despicat lemne de foc este permisă unei singure persoane. Nu despicaţi niciodată buşteni care conţin cuie, sârmă sau alte obiecte. Lemnul deja despicat şi şpanurile creează un spaţiu de lucru periculos. Altfel există pericolul împiedicării, alunecării sau căderii. Păstraţi întotdeauna ordinea în zona de lucru.

Nu aşezaţi niciodată mâinile pe piesele mobile ale maşinii. Despicaţi doar lemnele care corespund lungimii max. de prelucrare. Indicaţii de siguranţă – În timpul lucrului Nu lucraţi niciodată singur. Păstraţi întotdeauna contactul vizual şi auditiv cu alte persoane, pentru a se putea oferi ajutor în caz de urgenţă. În cazul unui pericol iminent sau în caz de urgenţă, opriţi imediat motorul. Nu lăsaţi niciodată aparatul să meargă nesupravegheat. Încheiaţi imediat lucrul când intervin probleme fizice (ex. dureri de cap, ameţeală, greaţă, etc.) – Pericol sporit de accidente! Nu suprasolicitaţi maşina! Lucraţi mai bine şi mai sigur în intervalul de putere indicat. Faceţi pauze în timpul tăierii pentru ca motorul să se poată răci.141 Comportament în caz de urgenţă Luaţi măsurile de prim ajutor corespunzătoare accidentării şi solicitaţi ajutorul unui medic cât mai repede posibil. Evitaţi ale accidentări ale persoanei rănite şi aşezaţi-o într-o poziţie liniştită. Instrucţiuni generale de siguranţă Utilizaţi aparatul, accesoriile, sculele ataşabile etc. conform acestor instrucţiuni. De asemenea, ţineţi seama de condiţiile de lucru şi de munca de efectuat. Utilizarea aparatului în alte scopuri decât cele prevăzute poate duce la situaţii pericu- loase. Nu stropiţi maşina cu apă. (sursa de pericol curentul elec- tric). Nu lăsaţi maşina în ploaie si nu lucraţi în timpul ploii. Întreţineţi cu grijă aparatul: Respectaţi instrucțiunile de întreţinere. Păstraţi mânerele uscate şi fără răşină, ulei sau grăsime. Verificaţi dacă maşina nu cumva prezintă eventuale deteriorări: Înaintea utilizării în continuare a aparatului, trebuie verificată cu grijă funcţionarea ireproşabilă şi conformă domeniului de aplicaţie specificat a dispozitivelor de protecţie. Folosiţi utilajul doar cu dispozitivele de protecţie complet şi corect fixate şi nu modificaţi nimic la maşină, ce ar putea diminua siguranţa. Verificaţi dacă părţile mobile funcţionează ireproşabil şi nu sunt blocate şi dacă nu există piese deteriorate. Toate piesele trebuie montate corect şi trebuie să îndeplinească toate condiţiile pentru o funcţionare ireproşabilă. Dispozitivele de protecţie defecte şi alte piese deteriorate trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat, dacă nu este prevăzut altceva în instrucţiunile de folosire. Autocolantele de siguranţă deteriorate sau ilizibile trebuie înlocuite. Nu lăsaţi unelte montate! Verificaţi întotdeauna înaintea punerii în funcţiune dacă au fost îndepărtate toate uneltele. Depozitaţi aparatele nefolosite într-un loc uscat, închis, departe de copii. Opriţi maşina şi scoateţi ştecărul din priză: efectuării lucrărilor de reparaţie la efectuarea lucrărilor de întreţinere şi curăţare la efectuarea lucrărilor de reparaţie a avariilor verificării legăturilor de alimentare cu energie electrică, dacă nu sunt cumva încurcate sau deteriorate Depozitarea şi transportul în timpul părăsirii utilajului (şi la întreruperi de scurtă durată) Nu întreprindeţi alte reparaţii la maşină, decât cele descrise în capitolul „Întreţinerea“, ci adresaţi-vă direct producătorului, respectiv serviciului pentru clienţi. Reparaţiile altor părţi ale aparatului trebuie efectuate de către producător sau unul din atelierele noastre de servicii pentru clienţi. Folosiţi doar piese de schimb sau accesorii originale. Folosirea altor piese de schimb şi altor accesorii poate duce la accidentarea utilizatorului. Producăto- rul nu răspunde de daunele astfel provocate. Securitatea electrică Conductele de legătură se realizează conform IEC 60245 (H 07 RN-F) cu un diametru al conductorului de minim 5 x 1,5 mm² la lungimea cablului până la max. 10 m Nu utilizaţi niciodată cabluri de alimentare cu o lungime de peste 10 m. Cablurile de alimentare mai mari cauzează căderi de tensiune. Motorul nu-şi mai atinge randamentul maxim, funcţionarea maşinii este redusă. Fişele şi dozele de conectare la cablurile electrice trebuie să fie din cauciuc, PVC moale sau alt material termoplastic de aceeaşi rezistenţă mecanică, sau acoperite cu acest material. Prizele cablurilor electrice trebuie să fie protejate împotriva stropirii cu apă. La pozarea cablurilor de racordare, asiguraţi-vă că acesta nu sunt turtite, îndoite şi că racordul cu ştecher nu se udă. Desfăşuraţi cablul de tot, atunci când folosiţi un tambur pentru cabluri. Nu folosiţi cablul în scopuri care nu corespund domeniului de aplicaţie. Feriţi cablul de c ăldură, de ulei şi muchii ascuţite. Nu folosiţi cablul pentru a trage ştecărul din priză. Verificaţi cu regularitate cablurile prelungitoare şi înlocuiţi-le, dacă sunt deteriorate. Nu folosiţi conductori de legătură defecţi. Folosiţi în aer liber doar cabluri de prelungire autorizate şi deci marcate corespunzător. Nu folosiţi racorduri electrice provizorii. Nu şuntaţi şi nu scoateţi niciodată din funcţiune instalaţiile de protecţie. Racordul electric, respectiv reparaţii ale părţilor elec- trice ale maşinii trebuie efectuate de către un electri- cian concesionat sau de către producător. Regula- mentele locale privind mai ales măsurile de protecţie trebuie respectate.142 Descrierea aparaturii / Piese de schimb Vă rugăm să consultaţi foaia de montaj şi utilizare livrată. Poz. Nr. comandă Denumire

Ridicătorul bușteanului 5 359827 Roată

Roată de sprijin la transport

Instrucţiuni de funcţionare

Fişă cu instrucţiuni de montare şi utilizare

Declaraţie de garanţie

Șurub de fixare pentru reglarea înălțimii cursei

Închizătorul rezervorului de ulei 22A Tija de măsurat nivelul uleiului

Garnitura de ulei (fără fig.)

Lanț de siguranță 28 359868 Arc de readucere 29 359869 Şurub de evacuare a uleiului 30 359873 Ventil hidraulic (fără fig..) 31 400142 Ulei hidraulic (1 litru) 32 359807 Autocolant cu indicaţii de siguranţă

Montare Racordați mașina de despicat lemne de foc la rețeaua electrică, doar după finalizarea montajului! Montați roțile, brațul de protecție, cârligul de siguranță, ridicătorul bușteanului, precum și roata de sprijin la transport, după cum este prezentat în figurile 2 - 9 din foaia de montaj și utilizare. Asigurați-vă că după montaj, toate uruburile sunt strânse ferm.

Amplasarea Aveţi grijă ca zone de lucru să îndeplinească următoarele condiţii: stabil la alunecare plan fără pericol de împiedicare luminozitate suficientă Nu operaţi maşina în apropierea gazelor, canalelor de benzină sau a altor materiale combustibile.

Punere în funcţiune Asiguraţi-vă că maşina este montată conform indicaţiilor. Verificaţi ca înainte de fiecare utilizare: dacă conductele de legătură nu prezintă defecte (fisuri, tăieturi etc.) nu utilizaţi cabluri defecte dacă maşina nu cumva prezintă eventuale deteriorări (vezi Instrucţiunile de protecţie a muncii) dacă toate legăturile cu şurub sunt bine strânse dacă sistemul hidraulic prezintă scurgeri conductele hidraulice şi conductele de legătură dispozitivele de oprire nivelul de ulei Dezaerarea Aerisiţi instalaţia hidraulică înaintea punerii în funcţiune a maşinii de despicat lemne de foc. Deşurubaţi capacul rezervorului de ulei câteva rotaţii, pentru ca aerul din rezervorul de ulei să poată fi evacuat. În timpul funcţionării, lăsaţi capacul deschis. Înaintea deplasării maşinii de despicat lemne de foc, închideţi capacul rezervorului de ulei, deoarece în caz contrar se scurge uleiul. Dacă nu se aeriseşte instalaţia hidraulică, aerul închis în ea deteriorează garnitura de etanşare şi provoacă daune permanente maşinii de despicat lemne. Racordarea la reţea Comparaţi tensiunea indicată pe placa de construcţie cu tensiunea reţelei şi conectaţi aparatul la priza potrivită şi prevăzută regulamentar. Utilizaţi cablu prelungitor cu diametru suficient. Conectaţi maşina printr-un comutator de protecţie Fi (comutator de protecţie împotriva curenţilor vagabonzi) 30°mA. Asigurarea: 16 A inertă Pornirea Apăsaţi butonul verde.143 Oprire: Apăsaţi butonul roşu. Înainte fiecărei utilizări, verificaţi modul de funcţionare al deconectorului (prin pornire şi oprire). Nu folosiţi aparate, la care comutatorul nu poate fi deschis şi închis. Comutatoarele defecte trebuie imediat reparate sau înlocuite de către Serviciul pentru clienţi. Siguranţa împotriva repornirii în cazul unei pene de curent (declanşor la tensiune nulă) În cazul întreruperii curentului electric prin scoaterea ştecherului sau datorită unei siguranţe defecte etc., aparatul se opreşte în mod automat. Pentru repornire se apasă din nou butonul verde de la comutatorul pornit/oprit.

Maşină de despicat lemne de foc cu 400 V 3~ Atenţie la direcţia de rotaţie a motorului (vezi săgeata motorului), deoarece funcţionarea cu direcţia de rotaţie greşită deteriorează pompă de ulei. Verificarea direcţiei de rotaţie: Porniți motorul. Acționați cele două mânere de operare, cuțitul de despicat se deplasează în jos. În cazul în care cuțitul de despicat se află deja în poziția cea mai de jos: acționați pârghia de retur, iar cuțitul de despicat se deplasează în sus. În cazul în care cuțitul de despicat nu se deplasează, opriți motorul și modificați direcția de rotație. Puteţi schimba sensul de rotaţie prin introducerea unei şurubelniţe în fanta prevăzută în acest sens din gulerul de protecţie al ştecărului şi prin setarea sensului de rotaţie corect printr-o mişcare uşoară spre stânga sau spre dreapta.

Instalații hidraulice Verificați înaintea fiecărei utilizări conductele i furtunurile hidraulice. Nu operaţi niciodată maşina în cazul unei periclitări datorate lichidului hidraulic. Asiguraţi-vă că maşina şi spaţiul de lucru nu sunt pătate cu ulei. Pericol de alunecare şi de incendiu! Verificaţi regulat dacă este suficient ulei hidraulic în rezervor (vezi „Întreţinerea şi îngrijirea“) Cuprins: ASP 10 TS-2: 7,0 litri ASP 12 TS-2: 7,0 litri ASP 14 TS-2: 7,5 litri

Lucrul cu maşina de despicat lemne Ce pot despica? Dimensiunea buştenilor de despicat Lungimea lemnului min. 560 – max. 1040 mm Diametrul lemnului min. 100 – max. 300 mm Diametrul lemnului este o valoare orientativă recomandată deoarece: lemnul subţire poate fi greu de despicat dacă are găuri de nod sau fibrele sunt prea dure. Nu despicaţi buşteni verzi. Buştenii uscaţi şi depozitaţi se des- pică mult mai uşor şi nu cauzează atât de des griparea ca lemnul verde (ud). Lemnele dure au tendinţa de a se sparge: lucraţi cu cea mai mare atenţie! Aveţi grijă că lemnul ruginit poate plesni. În nicun caz nu folosiţi lemn care nu este curăţat de ramuri. Indicaţii speciale privind despicarea: Pregătiri: Preparaţi lemnul de despicat la dimensiunile maxime de prelu- crare şi aveţi grijă, ca lemnul să fie tăiat drept. Lemnul tăiat oblic poate aluneca în timpul despicării. Aşezaţi lemnul pe despicătorul de lemne astfel încât să nu constituie un pericol pentru dumneavoastră (pericol de împie- dicare). Înaintea despicării, verificaţi gresarea coloanei de despicare; aceasta trebuie să fie gresată suficient, pentru putea intra şi ieşi fără probleme. Deservirea Deservirea cu două mâini Maşina de despicat lemne este concepută pentru a fi exploatată de o singură persoană. Maşina de des- picat lemne nu trebuie exploatată niciodată de două sau mai multe persoane. Nu blocaţi niciodată mânerele de deservire.

1. Apăsaţi butonul verde de pornire. Aşteptaţi câteva secunde,

pentru ca motorul să atingă numărul de rotaţii final şi să se formeze presiune în pompa hidraulică. Atenție la direcția de mișcare a motorului la mașini de despicat lemne de foc cu motor trifazat (400 V 3~), deoarece funcționarea cu direcția de rotație greșită deteriorează pompa de ulei. La temperaturi sub –5° C, lăsaţi să meargă maşina de despicat lemne cel puţin 15 min. în regim de mers în gol, pentru ca uleiul să se poată încălzi.144

2. Apăsați mânerul de operare stânga (12)

în jos, până când bușteanul este prins de gheara de fixare (14). Reglați gheara de fixare în funcție de înălțimea bușteanului. În acest scop, desfaceți șurubul fluture (A) și ajustați gheara de fixare.

Țineți mânerul de operare stânga (12) apăsat și apăsați până la jumătate mânerul de operare dreapta (13), pentru a despica bușteanul mai întâi încet.

4. Apăsați apoi complet mânerul de operare

dreapta, pentru a despica bușteanul până la capăt. Viteza de despicare Cu mânerul de operare dreapta (13) puteți ajusta forța de despicare în funcție de tipul de lemn: Forță de despicare maximă la viteză redusă pentru despicarea buștenilor deosebit de tari sau depozitați sau la începutul procesului de despicare poziția medie a mânerului de operare. Viteză mare de despicare cu forță de despicare mai redusă pentru despicarea buștenilor normali sau la sfârșitul procesului de despicare poziția inferioară a mânerului de operare. Retur Apăsați pârghia de retur (25) în jos, până când cuțitul de despicat (17) se află din nou în poziția cea mai de sus. Înainte de fiecare utilizare, asigurați-vă că mânerele de operare funcționează corespunzător. Reglarea înălţimii cursei În cazul unor bucăţi de lemn mai scurte, puteţi creşte randamentul de lucru prin scurtarea returului cuţitului de despicat.

1. Așezați bușteanul pe placa de bază și deplasați cuțitul de

despicat prin apăsarea celor două mânere de operare până la cca 2 cm de buștean.

2. Eliberați mânerele de operare, pentru a rămâne cuțitul de

despicat în această poziție și opriți aparatul.

3. Scoateţi ştecărul din priză.

Reduceţi returul la bara ataşată lateral prin fixarea şurubului de fixare la înălţimea necesară. Ridicătorul bușteanului Pentru bucăți de lemn mari și grele, puteți folosi ridicătorul bușteanului, pentru a ridica bușteanul.

În acest scop, desfaceți cârligul de siguranță (3) de ridicătorul bușteanului (4).

2. Lăsați apoi cuțitul de despicat să coboare până când

ridicătorul bușteanului se află la sol.

3. Așezați acum bușteanul pe ridicătorul bușteanului și lăsați

cuțitul de despicat să se deplaseze din nou în sus.

4. Acum puteți așeza bușteanul pe placa de bază.

Despicarea lemnului:

1. Așezați bușteanul care trebuie despicat în poziție verticală

pe placa de bază. Asigurați-vă că bușteanul este așezat plan și independent pe placa de bază. Nu despicaţi niciodată buşteanul în poziţie culcat sau transversal. Prelucraţi materialul de despicat numai în direcţia fibrei. Maşina ar putea fi deteriorată în cazul în care nu despicaţi în direcţia fibrei.

2. Prindeți cârligul de siguranță de ridicătorul bușteanului.

Asigurați-vă că gheara de fixare (14) este reglată în funcție de înălțimea bușteanului. Scoateţi lemnul despicat din zona de lucru imediat dumneavoastră. Prin aceasta evitaţi accidentele la locul de muncă. Nu despicaţi niciodată doi buşteni în acelaşi proces de lucru. Nu adăugaţi şi nu înlocuiţi niciodată lemnul în timpul procesului de lucru. Nu forţaţi niciodată despicarea unui buştean prin menţinerea împingerii timp de mai multe secunde. Acest lucru poate cauza deteriorarea maşinii. Poziționați bușteanul din nou pe placa de bază și repetați procesul de despicare sau dați bușteanul la o parte. Cum se eliberează un buştean blocat? Există pericolul ca materialul de despicat cu crengi să se blocheze.

1. Opriţi aparatul şi scoateţi fişa de bujie.

2. Nu îndepărtaţi niciodată cu mâna un buştean blocat în pana

3. Mişcaţi cu atenţie buşteanul încoace şi încolo folosind o

rangă, pentru ca buşteanul să se poată desprinde. Nu de- terioraţi coloana de despicat! La desfacere, nu ciocăniți niciodată în bușteanul prins. Nu tăiaţi niciodată cu ferăstrăul buşteanul blocat pentru a-l elibera. Nu rugaţi o a doua persoană să vă ajute.

Sfârşitul lucrului: Deplasați cuțitul de despicat în cea mai înaltă poziție (stare retrasă). Opriţi aparatul şi scoateţi fişa de alimentare din priză. Respectaţi instrucţiunile de întreţinere şi îngrijire.145 Întreţinerea şi îngrijirea Înaintea oricărei lucrări de întreţinere şi curăţare Opriţi aparatul Scoateţi ştecărul din priză. Executarea lucrărilor suplimentare de întreţinere şi reparaţie, comparativ cu cele descrise în acest capitol, este permisă doar serviciului pentru clienţi. Dispozitivele de siguranţă demontate pentru executarea lucrărilor de întreţinere şi curăţare, trebuie montate la loc în mod regulamentar şi trebuie verificate în mod obligatoriu. Utilizaţi numai piese originale. Alte piese pot produce pagube şi accidentări imprevizibile. Atenţie ca după executarea lucrărilor de întreţinere şi reparaţie să îndepărtaţi din nou toate uneltele şi cheile. Purtaţi mănuşi de protecţie pentru a evita accidentarea mâinilor. Pentru a păstra capacitatea de funcţionare a maşinii de despicat lemne, respectaţi următoarele. Curăţaţi bine maşina după fiecare utilizare. Îndepărtaţi reziduurile de răşini. Verificaţi nivelului uleiului, respectiv schimbaţi uleiul Verificaţi, dacă aparatul nu are defecte evidente cum ar fi: - dacă fixările sunt slăbite - dacă există componente uzate sau deteriorate - montarea corectă şi intactă a capacelor şi a dispozitivelor de protecţie Verificaţi la intervale regulate conductele hidraulice şi fur- tunurile pentru a constata dacă sunt etanşe şi rezistente.

Lubrifiaţi pistonul în mod regulat cu un ulei ecologic pulverizat.

Ascuţirea penei de despicare După o perioadă mai lungă de operare sau în cazul randamentului despicare redus, ascuţiţi pana de despicare cu o pilă (îndepărtaţi bavura). Cum verific nivelul uleiului?

1. Cuțitul de despicat trebuie să se afle în poziția cea mai de

2. Deşurubaţi tija de măsurare a uleiului.

3. Curăţaţi tija de măsurare a uleiului şi garnitura de etanşare

4. Introduceţi tija de măsurare înapoi în orificiu până la opritor.

5. Scoateţi din nou tija de măsurare a uleiului.

Nivelul uleiului trebuie să fie între MIN şi MAX. Completaţi cu ulei de acelaşi tip, dacă nivelul uleiului este prea scăzut (MIN sau mai puţin).

6. Verificaţi garnitura de etanşare pentru ulei. Aceasta trebuie

schimbată dacă este deteriorată.

7. Introduceţi tija de măsurare înapoi în orificiu până la opritor.

Când schimb uleiul? Primul schimb de ulei se face la 50 de ore de funcţionare şi apoi la fiecare 500 de ore de funcţionare. Sunt necesare două persoane Schimbarea uleiului:

1. Cuțitul de despicat trebuie să se afle în poziția cea mai de

2. Deşurubaţi tija de măsurare a uleiului.

3. Aşezaţi sub maşina de despicat lemne un recipient în care

să încapă minimum 7,5 litri de ulei.

Deşurubaţi dopul de golire (29), pentru ca uleiul să se poată scurge.

5. Montaţi la loc dopul şi garnitura.

Introduceţi ulei hidraulic (Pentru cantitate consultați „Date tehnice“) nou cu ajutorul unei pâlnii curate.

7. Curăţaţi tija de măsurare a uleiului şi garnitura de etanşare

8. Verificaţi garnitura de etanşare pentru ulei. Aceasta trebuie

schimbată dacă este deteriorată.

9. Introduceţi tija de măsurare înapoi în orificiu până la opritor.

10. După un schimb de ulei, lăsați cuțitul de despicat să se

deplaseze de câteva ori în sus și în jos, fără solicitare. Dispensaţi în mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zonă). Este interzisă scur- gerea uleiului vechi în pământ sau amestecarea acestuia cu deşeurile. Ulei hidraulic Pentru cilindrul hidraulic vă recomandăm următoarele uleiuri hidraulice: Shell Tellus T 22 Aral Vitam Gf 22 BP Energol HLP 22 nr. comandă 400142 (1 litru) Mobil DTE 11 sau echivalent Nu utilizaţi alte sortimente de ulei. Utilizarea altor sortimente de ulei influenţează funcţionarea cilindrului hidraulic.146 Instrucţiuni referitoare la transport

Înainte de fiecare transport: Retrageţi coloana de despicat Opriţi aparatul Închideţi capacul rezervorului de ulei Scoateţi ştecărul din priză. Îndepărtați bunul despicat Desfaceți știftul de siguranță (A) și fixați roata de sprijin la transport (7) pentru transportul în poziția C. Prindeți mânerul și rabatați cu atenție mașina de despicat lemne de foc spre dvs. În acest scop, dacă este cazul rabatați oiștea de transport în jos. Acum puteți transporta comod mașina de despicat lemne de foc. Pentru transportul cu macaraua, utilizați punctul de ridicare (A) prevăzut în acest scop. Dacă transportul se face cu ajutorul macaralei, asiguraţi aparatul împotriva răsturnării sau căderii. În autovehicule, transportați aparatul pe o suprafață de transport separată. Asigurați despicătorul de lemne cu chingi de fixare în punctele prevăzute pentru acest lucru.

Înainte de fiecare depozitare: Retrageţi coloana de despicat Opriţi aparatul Închideţi capacul rezervorului de ulei Scoateţi ştecărul din priză. Depozitaţi aparatele nefolosite întrun loc uscat, închis, protejat împotriva îngheţului, departe de copii şi persoane neautorizate. Înaintea unei depozitări mai îndelungate, respectaţi următoarele indicaţii pentru a asigura o durată de viaţă îndelungată şi o utilizare uşoară a aparatului de tăiere a crengilor la înălţime: realizaţi o curăţare temeinică. verificaţi aparatul cu privire la componente deteriorate sau uzate.

Garanţia Atenţie la declaraţia de garanţie anexată.

Înaintea remedierii unei defecţiuni: Opriţi aparatul Scoateţi ştecărul din priză. Problema Cauză posibilă Remediere Nu se execută despicarea buşteanului (prea puţină putere de despicare) Buşteanul nu este poziţionat corect Buşteanul depăşeşte dimensiunile ad- mise sau lemnul este prea dur pentru capacitatea maşinii Pana de despicare nu despică Scurgere de ulei

Presiunea hidraulică prea scăzută

Cablu de racordare greşit (mai lung de 10 m sau cu o secţiune prea mică) repoziţionaţi buşteanul tăiaţi buşteanul la dimensiunile admise

ascuţiţi pana de despicare, verificaţi dacă nu cumva prezintă bavură sau crest ături Aşezaţi o bucată de carton sub despicăto- rul de lemne pentru a găsi scurgerea. Pentru remedierea problemei, vă rugăm să vă adresaţi producătorului Verificaţi nivelul uleiului; la nevoie com- pletaţi ulei. Problema nu se poate remedia, adresaţi- vă producătorului. utilizaţi cablul de racordare corect Cuțitul de despicat se deplasează oscilant sau cu vibrații puternice Aer pe circuit

Coloana de despicat nu este gresată, respectiv lubrifiată suficient Deschideți capacul rezervorului de ulei Verificaţi nivelul uleiului; la nevoie com- pletaţi ulei. Gresaţi sau lubrifiaţi cu un ulei de pulveri- zat nepoluant. Problema nu se poate remedia, adresaţi- vă producătorului.147 Problema Cauză posibilă Remediere Cuțitul de despicat nu se deplasează în afară Pompa hidraulică defectă Pentru remedierea problemei, vă rugăm să vă adresaţi producătorului Motorul pornește, dar cuțitul de despicat nu se deplasează în afară Direcţia de rotaţie greşită a motorului Verificaţi direcţia de rotaţie a motorului Curent alternativ: modificaţi sensul de rotaţie Motorul nu porneşte tensiunea de reţea lipseşte Circuit cu 2 faze la motorul trifazat cablul de conectare defect Electromotorul este defect Verificaţi asigurarea Dispuneţi verificarea siguranţelor şi a cablurilor de alimentare de către un electrician specializat. Dispuneţi înlocuirea, respectiv verificarea cablurilor de alimentare de către un electrician specializat. Pentru remedierea problemei, vă rugăm să vă adresaţi producătorului Dacă intervin alte avarii sau dacă aveţi întrebări suplimentare, vă rugăm să vă adresaţi distribuitorului local.

= 3500 W S6 40 % Racord 400 V 3~ 50 Hz Nivelul de presiune acustică

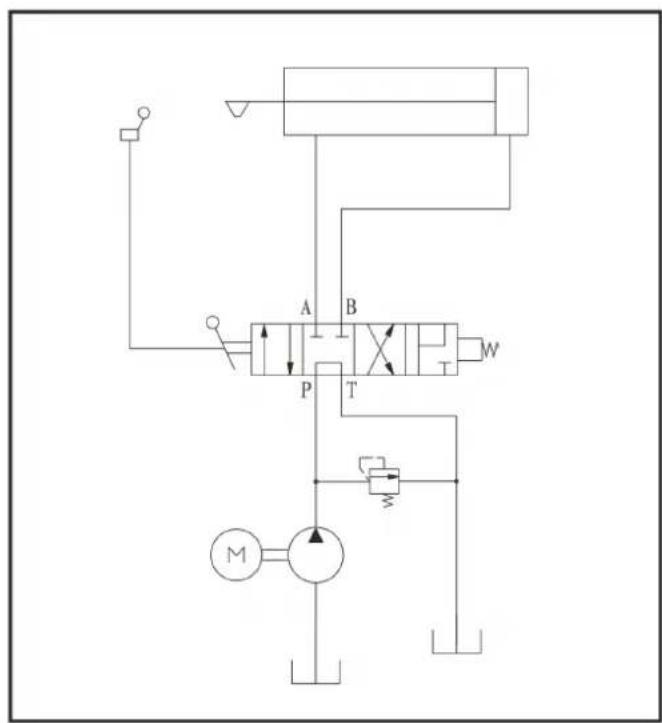

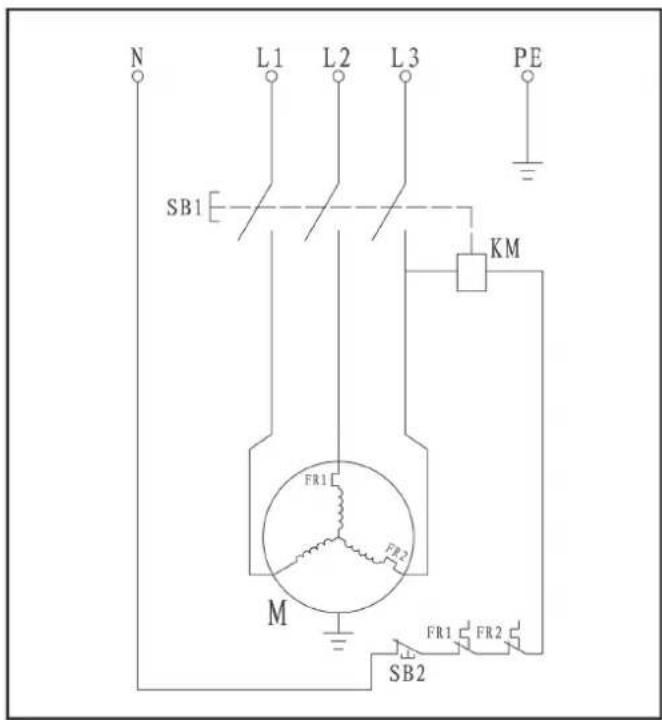

≤ 80,0 dB (A) Dimensiuni lungime 1440 x lăţime 1330 x înălţime 2280 mm lungime 1440 x lăţime 1350 x înălţime 2280 mm Greutatea 172,5 kg 178,4 kg 184,9 kg148 Schema circuitului electric Schema hidraulice
