BRUKSANVISNING ASP 10 TS2 ATIKA

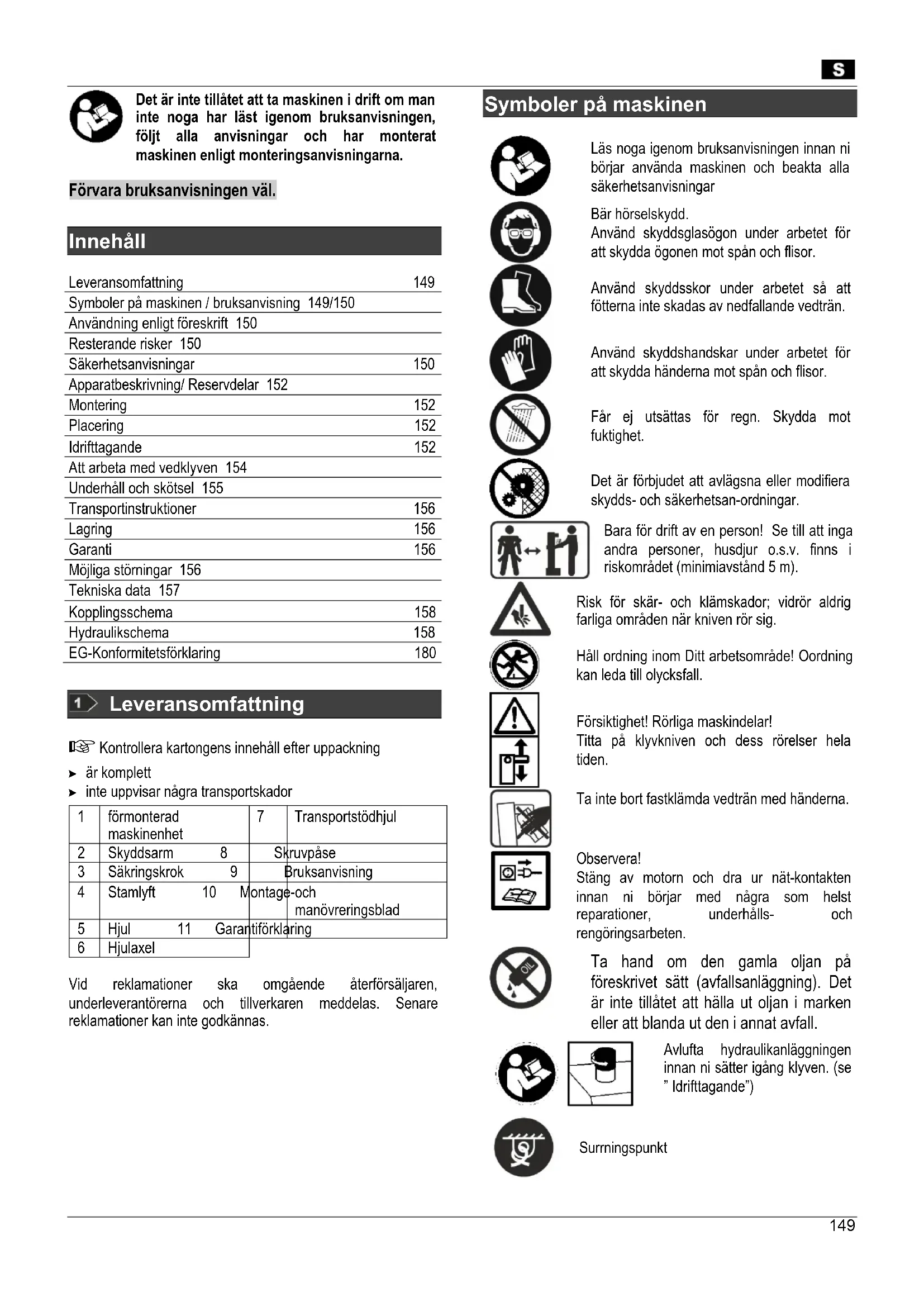

Se rezervå dreptul la modificåri tehnice!149 Det är inte tillåtet att ta maskinen i drift om man inte noga har läst igenom bruksanvisningen, följt alla anvisningar och har monterat maskinen enligt monteringsanvisningarna. Förvara bruksanvisningen väl.

Innehåll Leveransomfattning 149 Symboler på maskinen / bruksanvisning 149/150 Användning enligt föreskrift 150 Resterande risker 150 Säkerhetsanvisningar 150 Apparatbeskrivning/ Reservdelar 152 Montering 152 Placering 152 Idrifttagande 152 Att arbeta med vedklyven 154 Underhåll och skötsel 155 Transportinstruktioner 156 Lagring 156 Garanti 156 Möjliga störningar 156 Tekniska data 157 Kopplingsschema 158 Hydraulikschema 158 EG-Konformitetsförklaring 180

Leveransomfattning Kontrollera kartongens innehåll efter uppackning är komplett inte uppvisar några transportskador 1 förmonterad maskinenhet 7 Transportstödhjul 2 Skyddsarm 8 Skruvpåse 3 Säkringskrok 9 Bruksanvisning 4 Stamlyft 10 Montage-och manövreringsblad 5 Hjul 11 Garantiförklaring 6 Hjulaxel Vid reklamationer ska omgående återförsäljaren, underleverantörerna och tillverkaren meddelas. Senare reklamationer kan inte godkännas.

Läs noga igenom bruksanvisningen innan ni börjar använda maskinen och beakta alla säkerhetsanvisningar Bär hörselskydd. Använd skyddsglasögon under arbetet för att skydda ögonen mot spån och flisor. Använd skyddsskor under arbetet så att fötterna inte skadas av nedfallande vedträn. Använd skyddshandskar under arbetet för att skydda händerna mot spån och flisor. Får ej utsättas för regn. Skydda mot fuktighet. Det är förbjudet att avlägsna eller modifiera skydds- och säkerhetsan-ordningar. Bara för drift av en person! Se till att inga andra personer, husdjur o.s.v. finns i riskområdet (minimiavstånd 5 m). Risk för skär- och klämskador; vidrör aldrig farliga områden när kniven rör sig. Håll ordning inom Ditt arbetsområde! Oordning kan leda till olycksfall. Försiktighet! Rörliga maskindelar! Titta på klyvkniven och dess rörelser hela tiden. Ta inte bort fastklämda vedträn med händerna. Observera! Stäng av motorn och dra ur nät-kontakten innan ni börjar med några som helst reparationer, underhålls- och rengöringsarbeten.

Ta hand om den gamla oljan på föreskrivet sätt (avfallsanläggning). Det är inte tillåtet att hälla ut oljan i marken eller att blanda ut den i annat avfall. Avlufta hydraulikanläggningen innan ni sätter igång klyven. (se ” Idrifttagande”) Surrningspunkt150 Kontrollera motorns rotations- riktning (se motorpilen) – om riktningen är felaktig, skadas oljepumpen. (se ”Idrifttagande”) Produkten motsvarar de produktspecifika och gällande europeiska direktiven. Elektriska apparater bör inte slängas i soptunnan. Apparater, tillbehör och förpackning skall återvinnas på miljövänligt sätt. Enligt det europeiska direktivet 2012/19/EU om gamla el- och elektronikapparater, måste elapparater som inte längre är driftsdugliga, samlas ihop åtskilt och tillföras en miljöriktig återanvändning. Se ” Att arbeta med vedklyven”

Hotande fara eller farlig situation. Om man inte beaktar dessa hänvisningar kan personskador eller materiella skador bli följden.

Viktiga hänvisningar rörande en korrekt hantering. Om man inte beaktar dessa hänvisningar kan detta leda till störningar.

Användarhänvisningar. Dessa hänvisningar hjälper Er att utnyttja alla funktioner på ett optimalt sätt. Montering, betjäning och underhåll. Här förklarar man exakt för Er vad Ni måste göra.

Ta hjälp av det bilagda montage- och manöverbladet, när texten hänvisar till bild-nr.

Användning enligt föreskrift Vedklyven får användas enbart till klyvning av ved. Klyvmaskinen för brännved är avsedd enbart för privat bruk (hushåll och hobby). Använd endast rakt avsågade stockar i klyven. Metalldelar (spik, tråd etc.) måste ovillkorligen tas bort ur den ved som skall klyvas. Till en användning enligt föreskrift hör även att man iakttar de drift-, underhålls- och reparationsvillkor som är föreskrivna av tillverkaren samt att man följer de säkerhetshänvisningar som finns i instruktionen. De för driften gällande och passande olycksförebyggande föreskrifterna, liksom de allmänna erkända arbetsmedicinska och säkerhetstekniska reglerna ska följas. All slags användning som går utöver detta gäller som stridande mot föreskrifterna. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål. Endast användaren står för hela risken. Egenmäktiga förändringar på redskapet utesluter allt ansvar från tillverkaren för alla sorters skador som härigenom kan uppstå. Maskinen får endast ställas in, användas och underhållas av personer förtrogna med detta och som är informerade om riskerna. Reparationsarbeten får endast utföras av oss eller av oss rekommenderade kundserviceverkstäder.

Resterande risker Även om man använder maskinen på föreskrivet sätt och beaktar alla säkerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion. Resterande risker kan minimeras om ”Säkerhets- instruktionerna” och ”Föreskriven användning” samt bruksanvisningen som helhet följs.Resterande risker kan minimeras om ”Säkerhets-instruktionerna” och ”Föreskriven användning” samt bruksanvisningen som helhet följs. Hänsyn och försiktighet minskar riskerna för person- och sakskador. Risk för skador på grund av bortslungade träbitar. Risk för skador på fötterna genom nedfallande klyvgods. Risk för skador på fingrarna vid lösgörande av fastklämda träbitar. Ignorerade eller förbisedda säkerhetsåtgärder kan leda till skador på användaren eller till skador på egendom. Händer och fingrar kan skadas av den rörliga kniven på grund av oaktsamhet, försummelse att följa säkerhets- bestämmelserna samt icke ändamålsenlig användning. Fara genom ström, vid användning av icke korrekta elektriska anslutningsledningar. Beröring av spänningsförande detaljer när elektriska konstruktionsdetaljer har öppnats. Läckande hydraulvätska kan innebära risk för brand och halka. Hörselskador vid arbeten utan hörselskydd, som varar under en längre tid. Dessutom kan det trots alla vidtagna skyddsåtgärder kvarstå uppenbara resterande risker.

Säkerhetsanvisningar Läs noga igenom och beakta anvisningarna nedan samt alla tillämpliga nationella säkerhetsbestämmelser innan ni börjar använda maskinen för att skydda både er själv och andra, för möjliga faror.

Ge säkerhetsanvisningarna till alla personer, som arbetar med maskinen.

Spara dessa säkerhetsanvisningar väl. Den som arbetar med vedklyven, måste ha en utbildning som motsvarar den tänkta arbetsinsatsen och vara förtrogen med användningen av vedklyven och säkerhetsanvisningarna. Gör dig förtrogen med apparaten innan användningen, med hjälp av driftsinstruktionerna.151 Använd maskinen aldrig för andra ändamål än den är avsedd för (se avsnitten „Föreskriven användning“ och „Att arbeta med vedklyven“). Var uppmärksam. Koncentrera er på arbetet. Arbeta förnuftigt. Använd inte apparaten om ni är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador vid användning av elverktyget. Barn och ungdomar under 18 år, liksom personer som inte är förtrogna med bruksanvisningen får inte använda redskapet. Arbeta aldrig när personer, särskilt barn eller husdjur är i närheten. Andra personer, i synnerhet barn, får inte beröra verktygen eller motorn. Personlig skyddsutrustning Arbeta aldrig utan lämplig skyddsutrustning: bär inga löst sittande kläder eller smycken, dessa kan fastna i rörliga maskindelar. Använd hårnät vid långt hår Bär skyddsglasögon och hörselskydd. Kraftiga skor med tåskydd (säkerhetsskor) Långa byxor Arbetshandskar Första-hjälpen-material ev. mobiltelefon Säkerhetsanvisningar - Innan arbetet Genomför följande kontroller innan du tar redskapet i drift samt regelbundet under arbetet. Följ de respektive avsnitten i originalbruksanvisningen: Är redskapet komplett och föreskriftsenligt monterad? Befinner sig redskapet i ett gott och säkert tillstånd? Är handtagen rena och torra? Konstatera före arbetets början, att: inga ytterligare personer, barn eller djur uppehåller sig i arbetsområdet du har möjlighet att gå undan bakåt utan hinder du står säkert. Finns det ingen risk för att snubbla på arbetsplatsen? Håll ordning inom Ditt arbetsområde! Oordning kan leda till olycksfall - Risk att snubbla! Ta hänsyn till miljöns inflytande: Arbeta inte under otillräckliga ljusförhållanden (t.ex. dimma, regn, snöyra eller skymning). Arbeta inte i dåligt väder (t.ex. regn, åska, snöyra). Använd aldrig redskapet i närheten av brännbara vätskor eller gaser – Brandfara! Användaren ansvarar för olycksfall eller faror som kan uppstå för andra personer eller dessa personers ägodelar. Sörj för en säker stabilitet och upprätthåll alltid jämvikten. Förändra inte maskinen eller dess delar. Säkerhetsanvisningar - Manövrering Arbetsställningen skall vara i närheten av manöverspakarna. Stå aldrig ovanpå maskinen. Koppla från apparaten vid arbetspauser så att ingen annan person kan skadas. Säkra apparaten mot obehörig användning. Säkerhetsanvisningar för vedklyven Vedklyven får användas av endast en person. Klyv aldrig stockar som innehåller spik, tråd eller andra föremål. Kluven ved och spån utgör i sig en fara – man kan snubbla, slinta eller falla omkull på veden – håll därför ordning i området runt klyven.

Lägg aldrig händerna på rörliga maskindelar när maskinen är igång. Klyv bara trä som motsvarar måtten som kan bearbetas. Säkerhetsanvisningar - Under arbetet Arbeta inte ensam. Håll ständigt ljud- och synkontakt med andra personer, som i nödfall kan hämta hjälp omedelbart. Stoppa omedelbart motorn vid hotande fara eller i nödfall. Låt apparaten aldrig vara igång utan uppsikt. Avsluta genast arbetet om plötsliga kroppsliga besvär upträder (t.ex. huvudvärk, yrsel, illamående, osv.) – Det är då ökad olyckfallsrisk! Överbelasta inte maskinen! Du arbetar både bättre och säkrare inom maskinens angivna effektområde. Ta pauser under arbetet så att motorn kan svalna.

Förfarande vid nödfall Påbörja lämpliga första-hjälpen-åtgärder anpassat till den skadade och begär fortast möjlig hjälp från en kvalificerad läkare. Skydda den skadade mot ytterligare skador och försök att få den skadade att vara lugn Allmänna säkerhetsanvisningar Använd redskap, tillbehör, arbetsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetet som ska utföras. Att använda detta redskap till annat än det som det är avsett för, kan leda till farliga situationer. Spruta aldrig vatten på apparaten. (riskkälla: elektrisk ström). Låt maskinen aldrig stå ute i regn och använd den inte när det regnar. Sköt om apparaten med omsorg: Följ underhållsföreskrifterna. Se till att handtagen är torra och fria från kåda, olja och fett. Kontrollera så att maskinen inte upvisar eventuella skador: Innan man använder maskinen måste man noggrant kontrollera att skyddsanordningarna fungerar korrekt och enligt föreskrift. Kör endast maskinen med kompletta och korrekt placerade säkerhetsanordningar och ändra inte något på maskinen som skulle kunna minska säkerheten.. Kontrollera att de rörliga delarna fungerar korrekt och inte är fastklämda samt att inga detaljer är skadade. Samtliga152 delar måste vara rätt monterade och uppfylla alla villkor för att maskinen ska fungera korrekt. Skadade säkerhetsanordningar eller detaljer måste repareras fackmässigt av en erkänd fackverkstad eller bytas ut för såvitt inget annat har angetts i driftinstruktionen. Skadade eller oläsliga säkerhetsklistermärken skall bytas ut. Låt inget verktyg fastna! Kontrollera alltid innan inkopplingen, alla verktyg är borttagna. Förvara icke nyttjade redskap på en torr och låst plats oåtkomliga för barn. Stäng av maskinen och dra ut nätkontakten ur eluttaget vid: vid reparationsarbeten vid underhålls- och rengöringsarbeten vid åtgärdande av störningar vid kontroll av om aanslutningsledningarna har flätats ihop eller skadats. Transport och lagring att ni lämnar maskinen (även vid korta arbetsavbrott) Utför inga ytterligare reparationer på maskinen, än de som är beskrivna i kapitlet "Underhåll", utan ta kontakt direkt med tillverkaren eller hans vederbörande kundtjänst. Reparationer på andra delar av maskinen skall utföras av tillverkaren eller ett av dennes kundserviceställen. Använd endast original-reservdelar och original tillbehör. Genom att använda andra reservdelar och andra tillbehör kan olyckor vållas. För skador som resulterar härav ansvarar tillverkaren ej.

Elektrisk säkerhet Utförande av anslutningsledningen enligt IEC 60245 (H 07 RN-F) med en ledardiameter på minst 5 x 1,5 mm² vid en kabellängd på upp till max. 10 m Använd aldrig anslutningsledningar längre än 10 m. De kan förorsaka spänningsfall. Motorn kan inte nå full effekt och maskinens prestanda reduceras. Stickkontakter och kopplingsdosor vid anslutningsledningarna måste vara tillverkade av gummi, mjuk PVC eller av ett annat termoplastiskt material med samma mekaniska hållfasthet eller vara överdragna med dessa material. Anslutningsledningens stickkontakt måste vara stänkvattenskyddad. När man drar anslutningsledningen skall man se till att denna inte kläms fast, knäcks eller att stickkontakten bli fuktig. Linda helt av kabeln om Du använder en kabeltrumma. Använd inte kabeln för ändamål, den inte är avsedd för. Skydda kabeln från värme, olja och vassa kanter. Använd inte kabeln för att dra ut kontakten ur eluttaget. Kontrollera förlängningskabeln regelbundet och byt ut den om den är skadad. Använd inga defekta anslutningsledningar. Använd endast godkända kablar och förlängningskablar vid arbete utomhus. Använd aldrig provisoriska elektriska anslutningar. Överbrygga aldrig skyddsanordningar och sätt dem aldrig ur drift. Den elektriska anslutningen respektive reparationer av maskinens elektriska detaljer skall utföras av en koncessionerad elektriker eller ett av våra kundserviceställen.

Beskrivning / Reservdelar Följ det bilagda montagebladet! Pos.- Nr. Beställnr. Beteckning

Betjäningsspak vänster

Betjäningsspak höger

Arreteringsskruv för lyfthöjdens inställning

Oljetanklås 22A Oljesticka

Oljetätning (utan bild)

Säkringskedja 28 359868 Återhämtningsfjäder 29 359869 Oljeavtappningsskruv 30 359873 Hydraulikventil (utan bild.) 31 400142 Hydraulolja (1 liter) 32 359807 Säkerhetsklistermärke153 Montering Vedklyven ska först anslutas till spänningsnätet, efter att den blivit fullständigt monterad! Montera hjulen, skyddsarmen, säkringskroken, stamlyften samt transportstödhjulet såsom visas i illustrationerna 2 - 9 i monterings- och betjäningsanvisningarna. Säkerställ efter fullständig montering att samtliga skruvar år ordentligt åtdragna.

Placering Kontrollera att arbetsytan uppfyller följande krav: halkfri jämn fri från risken att snubbla tillräckliga ljusförhållanden Använd inte maskinen i närheten av naturgas, bensinrännor eller annat lätt brännbart material.

Idrifttagande Kontrollera att maskinen är komplett monterad och att alla anvisningar har beaktats i samband med monteringen. Kontrollera före varje användning: anslutningsledningar avseende defekta ställen (sprickor, snitt etc.) Använd aldrig defekta ledningar. Om själva maskinen eventuellt kan vara skadad (se "Säkerhetsanvisningar") Om alla skruvar är ordentligt åtdragna. hydrauliken (läckage) Hydraulikslangar och slangförbindelser Frånkopplingsanordningar oljenivån Avluftning Avlufta hydraulikanläggningen innan ni sätter igång klyven. Lossa oljetanklock (22) några varv, så att luften kan komma ut från oljetanken. Låt oljetanklock vara öppen under gång. Innan ni flyttar vedklyven, stänger ni oljetanklock, så att inte olja rinner ut. Om inte hydraulikanläggningen avluftas, kommer den inneslutna luften att skada packningarna, vilket ger en permanent skada på klyven. Nätanslutning Jämför den spänning som är angiven på apparatens typskylt med nätspänningen och anslut maskinen till lämplig väggkontakt som överensstämmer med föreskrifterna. Använd endast skarvledningar med tillräckligt stort tvärsnitt. Anslut maskinen med en jordfelsbrytare, 30 mA. Säkringar: 16 A trög Tillkoppling Tryck på den gröna knappen. Stänga av Tryck på den röda knappen. Innan arbetet börjar: kontrollera alltid att avstängningsanordningen fungerar (genom att koppla till och koppla från maskinen). Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten. Återstartsspärr vid strömavbrott (jordfelsbrytare) Vid strömbortfall (elavbrott) frånkopplas maskinen auto- matiskt. För att tillkoppla maskinen igen behöver man bara trycka på den gröna knappen en gång till.

Vedklyv med 400 V 3~ Kontrollera motorns rotationsriktning (se motorpilen) – om riktningen är felaktig, skadas oljepumpen. Granskning av rotationsriktningen: Koppla till motorn. Betjäna båda betjäningshandtagen, klyvklingan kör neråt. Ifall klyvklingan befinner sig i den nedersta positionen: betjäna returspaken, klyvklingan kör uppåt. Ifall klyvklingan inte rör på sig, koppla från motorn och ändra rotationsriktningen. Det går att ändra rotationsriktningen genom att man för in en skruvmejsel i härför avsedd öppning i kontakt-kragen och ställer in rätt rotations-riktning med en lätt tryckande vänster- eller högerrörelse.

Hydraulik Granska hydraulledningar och hydraulslangar före varje användning. Använd aldrig maskinen om risker uppstår p.g.a. hydraulikvätska. Kontrollera att maskinen och arbetsområdet är rena och inte uppvisar några oljefläckar. Risk för halka och brand! Kontrollera med jämna mellanrum att det finns tillräckligt med hydraulolja i tanken (se Underhåll och skötsel) Innehåll: ASP 10 TS-2: 7,0 liter ASP 12 TS-2: 7,0 liter ASP 14 TS-2: 7,5 liter154 Att arbeta med vedklyven Vad kan jag klyva? Storlek på stockarna Vedlängd min. 560 – max. 1040 mm Stockdiameter min. 100 – max. 300 mm Diametern är ett rekommenderat riktvärde eftersom: Tunnare stockar kan vara svåra att klyva om de innehåller kvisthål eller om fibrerna är för starka. Klyv inga gröna stockar. Torra, lagrade stockar går mycket enklare att klyva och fastnar inte lika lätt som gröna (våta) stockar. Hårt trä har en tendens att spricka: Var extra försiktig! Se upp med virke som kan spricka. Använd aldrig trä som har grenar. Att tänka på: Förberedelser: Förbered träet som ska klyvas till måtten som kan bearbetas och se till att träet är kapat rakt. Snett kapat virke kan lätt glida iväg vid klyvning. Lägg stocken i klyven så att risken för personskador minimeras (risk för snubbling). Kontrollera innan klyvningen, om klyvningspelaren är tillräckligt infettad, så att den problemfritt kan röra sig in och ut. Manövrering Tvåhandsfattning Vedklyven är bara avsedd för användning av en person. Vedklyven får aldrig användas av två eller flera personer. Blockera aldrig manöverspakarna.

1. Tryck på den gröna knappen. Vänta ett ögonblick tills att

motorn har kommit upp i slutvarvtalet och trycket i hydraulikpumpen har genererats. Beakta motorns rotationsriktning hos vedklyvar med trefasmotor (400 V 3~), eftersom oljepumpen kan skadas om rotationsriktningen är felaktig. Vid temperaturer under –5° C skall man låta klyven gå på tomgång i minst 15 min. så att oljan värms upp.

Tryck ned den vänstra betjäningsspaken (12), ända tills trästammen grips fast av fixeringsklon (14). Ställ in fixeringsklon på ett sätt som motsvarar trästammens höjd. Lossa därtill vingskruven (A) och justera fixeringsklon.

Håll den vänstra betjäningsspaken (12) nedtryckt och tryck halvvägs ned den högra betjäningsspaken (13), för att först klyva stammen långsamt.

4. Tryck sedan ned den högra

betjäningsspaken hela vägen, för en fullständig klyvning av stammen. Klyvhastighet Med den högra betjäningsspaken (13) kan klyvningskraften anpassas till träslaget: Maximal klyvningskraft vid lägre hastighet för mycket hårda träslag eller lagrade trästammar, eller för början av klyvningsprocessen

betjäningsspakens mellersta position. Hög klyvningshastighet med lägre klyvningskraft för klyvning av normalt hårda trästammer eller för slutet av klyvningsprocessen betjäningsspakens nedersta position. Retur Tryck ned returspaken (25) ända tills klyvklingan (17) åter befinner sig i den högsta positionen. Säkerställ före varje användning att betjäningsspakarna fungerar på korrekt sätt.

Inställning av slaghöjd Vid mindre träbitar kan arbetseffekten höjas genom att man minskar klyvens återgångsrörelse.

1. Placera stammen på grundplattan och kör ned klyvklingan

genom att trycka ned båda betjäningsspakarna ända till ett avstånd på ca 2 cm från stammen.

2. Släpp betjäningshandtagen så att klyvklingan stannar i

denna position och koppla från apparaten.

3. Dra av stickkontakten..

4. Korta ned återgånsrörelsen hos den stång som sitter

på sidan genom att fixera låsskruven i erforderlig höjd.

Stamlyft För mycket tunga trästycken kan stamlyften användas för att rikta upp stammen.

För detta ändamål lossa på säkring kroken (3) från stamlyften (4).

2. Kör sedan ned klyvklingan ända tills stamlyften ligger på

3. Lägg nu trästammen på stamlyften och låt klyvklingan åter

4. Det är nu möjligt att ställa trästammen på grundplattan.155

1. Ställ stammen som ska klyvas lodrätt på grundplattan.

Beakta därvid att stammen står jämnt och självständigt stadigt på grundplattan. Klyv aldrig trä som ligger eller står snett. Arbeta endast i fiberriktningen. Det kan bli skador på maskinen, om man klyver mot fiberriktningen. Se till att fixeringsklon (14) är inställd på ett sätt som motsvarar stammens höjd.

2. Haka in säkringskroken vid stamlyften.

Ta bort kluven ved från ert omedelbara arbetsområde. Därmed undviker ni arbetsolyckor. Klyv aldrig två stockar i ett och samma moment. Lägg aldrig på extrastockar eller byt ut stockar under pågående klyvning. Försök aldrig framtvinga klyvning genom att hålla kvar påskjutningen i flera sekunder. Detta kan förorsaka skada på maskinen. Placera vedträt på nytt på bordet och upprepa klyvningen, eller lägg undan vedträt. Hur lossar jag en fastklämd stock? Det finns en risk att kvistigt trä fastnar under klyvning.

1. Stäng av maskinen och dra ut nätsladden.

2. Ta inte bort fastklämda vedträn med händerna.

3. Rör den fastklämda stammen försiktigt fram och tillbaka

med ett bräckjärn, så att stammen kan lossna. Skada inte klyvningspelaren. Hamra aldrig på ett fastnat vedträ. Såga aldrig loss ett fastnat vedträ. Be inte om hjälp.

När arbetet är klart: Kör upp klyvklingan till den högsta positionen (inkört tillstånd) Stäng av maskinen och dra ut nätsladden. Beakta varningarna och skötselanvisningarna.

Underhåll och skötsel Före alla underhålls- och rengöringsarbeten Stäng av maskinen Dra av stickkontakten Mera omfattande underhålls- och rengöringsarbeten än de som har beskrivits i detta kapitel får endast utföras av kundservice. Säkerhetsanordningar som har avlägsnats i underhålls- och rengöringssyfte måste ovillkorligen åter placeras korrekt samt kontrolleras. Använd enbart originaldelar. Andra delar kan leda till oförutsedda maskin- och personskador. Tänk på att ta bort verktyg och skruvnycklar efter avslutat underhålls- eller reparationsarbete. Använd skyddshandskar för att undvika skador på händerna. Beakta följande för att få en lång livstid på maskinen: Rengör maskinen ordentligt efter avslutat arbete. Ta bort kådrester. Kontrollera oljenivån resp. byt ut oljan Kontrollera att apparaten inte har några uppenbara fel som - Lösa fastsättningar - Slitna eller skadade konstruktionsdetaljer - Alla skydd eller skyddsanordningar är korrekt monterade och intakta. Kontrollera hydraulslangar och slangförbindningar med jämna mellanrum (täthet, sits).

Olja in klyvpelaren (18) med jämna mellanrum. Använd en miljövänlig sprejolja. Slipning av kniven Efter en längre tids användning, när klyvkapaciteten minskar eller när snittet blir något skevt, kan man slipa av kniven eller skärpa den med en fin fil (ta bort grader). Hur kontrolleras oljenivån?

1. Klyvklingan måste befinna sig i den högsta positionen.

3. Rengör oljemätstickan och oljetätningen.

4. Sätt tillbaka stickan i öppningen så långt in det går.

5. Dra ut oljestickan igen.

Oljenivån måste ligga mellan MIN och MAX. Fyll på likvärdig olja vid för låg oljenivå (MIN eller lägre).

6. Kontrollera oljetätningen. Om den är skadad måste den

7. Sätt tillbaka stickan i öppningen så långt in det går.

När skall oljan bytas? Första oljebyte efter 50 arbetstimmar, därefter var 500:e arbetstimme. Det behövs två personer. Utbyte:

1. Klyvklingan måste befinna sig i den högsta positionen.

3. Ställ ett kärl, som rymmer minst 7,5 liter olja, under klyven.

Skruva loss avtappningsskruven (29), så att oljan kan rinna ut.

5. Sätt tätning och avtappningspropp.

Fyll på ny hydraulikolja (För mängd se ”Tekniska data“) med hjälp av en ren tratt.

7. Rengör oljemätstickan och oljetätningen.

8. Kontrollera oljetätningen. Om den är skadad måste den

9. Sätt tillbaka stickan i öppningen så långt in det går.156

10. Efter ett oljebyte ska klyvklingan köras upp och ned några

gånger utan belastning. Ta hand om den gamla oljan på föreskrivet sätt (avfallsanläggning). Det är inte tillåtet att hälla ut oljan i marken eller att blanda ut den i annat avfall.

Hydraulolja Vi rekommenderar följande hydrauloljor för hydraulikcylindern: Shell Tellus T 22 Aral Vitam Gf 22 BP Energol HLP 22 beställningsnr. 400142 (1 liter) Mobil DTE 11 eller likvärdig Använd inga andra oljesorter. Används andra oljesorter, påverkas vedklyvs funktion.

Innan varje transport Köra upp klyvklingan Stäng av maskinen Stäng oljetanken Dra av stickkontakten. Avlägsna klyvgodset Lossa på säkringsstiftet (A) och fixera transportstödhjulet (7) för transport i position C. Håll i handtaget och tippa vedklyven försiktigt mot dig. Sväng vid behov transportskaftet nedåt. Nu är det möjligt att bekvämt flytta på vedklyven.

Vid transport med en kran, ska därtill avsedd lyftpunkt (A) användas. Säkra redskapet mot att tippa eller glida iväg, om du transporterar det med en kran. Transportera apparaten i bilen bara i bagageutrymmet eller separat transportutrymme. Säkra därvid vedklyven med remmar som surras vid de avsedda lyftpunkterna.

Innan lagring: Köra upp klyvklingan Stäng av maskinen Stäng oljetanken Dra av stickkontakten. Förvara apparater som inte används på en torr och stängd plats, skyddad mot frost och utan tillträde för barn och obehöriga. Tänk på följande inför en längre lagring, för att förlänga redskapets livslängd och för att säkerställa en enkel användning: Genomför en grundlig rengöring. Kontrollera maskinen om det finns skador eller slitna detaljer.

Innan någon störning åtgärdas: Stäng av maskinen Dra av stickkontakten. Störning Möjlig orsak Åtgärder Stocken klyvs inte (för låg klyvkraft) Stocken ligger fel Stocken är längre/större än tillåtet, eller trät är för hårt Kniven klyver inte Oljeläckage För lågt hydrauliktryck fel anslutningsledning (längre än 10 m eller för litet ledartvärsnitt) Lägg i stocken rätt Kapa stocken till rätt mått Vässa kniven (ta bort grader eller jack) Lägg en bit kartong under klyven för att se var läckan finns. Kontakta tillverkaren. Kontrollera oljenivån. Fyll ev. på olja. Om problemet inte löses: Kontakta tillverkaren. Använd rätt anslutningsledning Klyvklingan kör svajigt eller med starka vibrationer Luft i kretsloppet Klyvningspelaren är inte tillräckligt infettad resp. Inoljad. Öppna oljetanksförslutningen Kontrollera oljenivån. Fyll ev. på olja. Fetta in klyvningspelaren eller olja in den med en miljövänlig sprayolja. Om problemet inte löses: Kontakta tillverkaren.157 Störning Möjlig orsak Åtgärder Klyvklingan kör inte ut Defekt hydraulikpump Kontakta tillverkaren. Motorn kör igång men klyvklingan rör inte på sig Fel rotationsriktning hos motorn Kontrollera och justera motorns rotationsriktning Trefasström: justera motorns rotation-sriktning Motorn startar inte Ingen nätspänning 2-fasgång vid trefasmotor Anslutningskabel defekt Elektromotor defekt Kontrollera säkringen. Låt behörig elektriker kontrollera säkring och tilledning Byt ut anslutningskabeln, eller låt elektriker kontrollera den Kontakta tillverkaren. Vid ytterligare störningar eller frågor, var vänlig ta kontakt med er lokala leverantör.

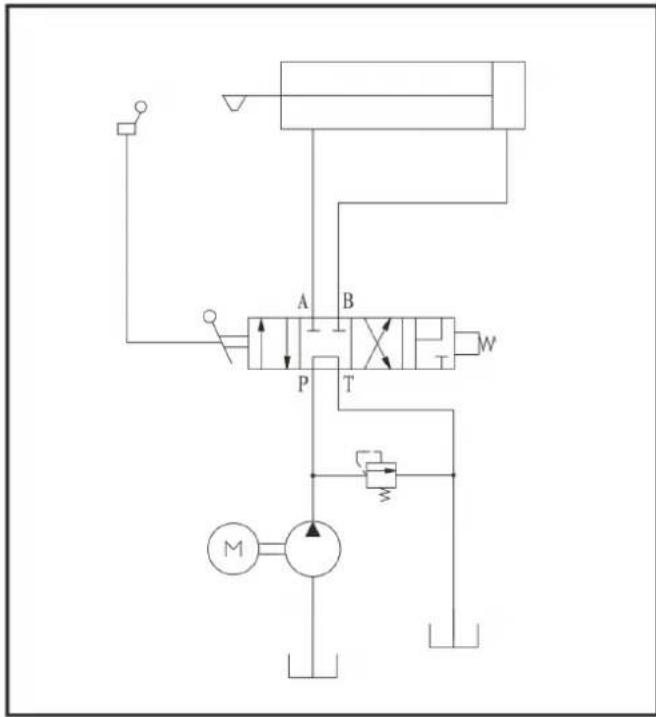

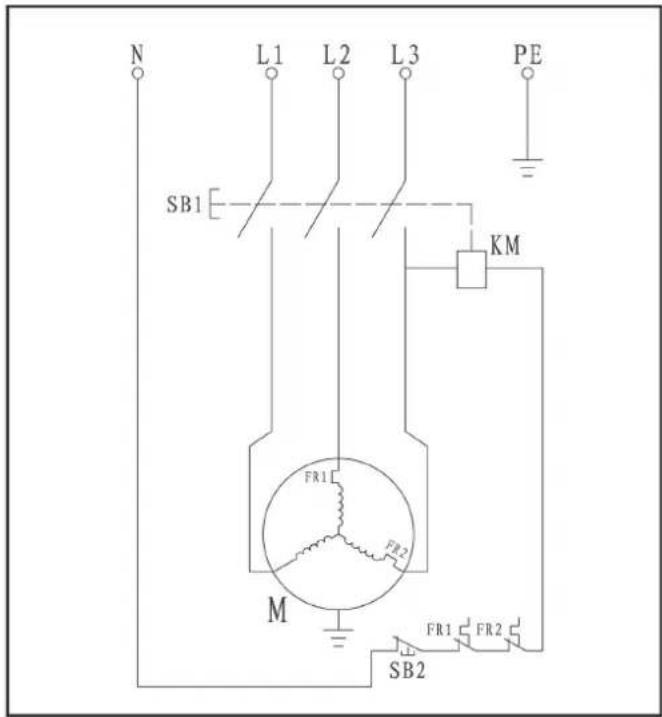

≤ 80,0 dB (A) Dimensioner Längd 1440 x bredd 1330 x höjd 2280 mm Längd 1440 x bredd 1350 x höjd 2280 mm Vikt 172,5 kg 178,4 kg 184,9 kg158 Kopplingsschema Hydraulikschema
