MANUAL DE UTILIZARE ASP 20 N-2 ATIKA

Instrucțiuni originale

Bruksanvisning i original

Navodilo za uporabo

D

Seite 3

GB

Page 13

F

Page 22

CZ

Str 32

DK

Side 41

I

Pagina 50

NL

Blz. 60

PL

Stronie 70

RO

Pagina 80

s

Sidan 90

SLO

Stran 99

ASP 16 N-2

ASP 20 N-2

Este interzisă punerea în funcțiune a mașinii înaintea citirii acestor instrucțiuni de folosire, a respectării tuturor indicațiilor și a montării aparatului conform descrierii!

Păstrați instrucțiunile pentru utilizări viitoare.

Cuprins

Cuprinsul livrării	80
Simboluri aparat / Instrucțiuni de funcționare	80
Utilizarea conform domeniului de aplicatie specificat	81
Alte riscuri 81
Indicații de siguranță	82
Descrierea utilajului/piese de schimb 84
Montare	84
Amplasarea	84
Punere în funcțiune	84
Lucrul cu mașina de despicat lemne 85
Întreținerea și îngrijirea	86
Instrucțiuni referitoare la transport 87
Depozitarea	88
Garantia	88
Defecțiuni posibile 88
Date tehnice 89

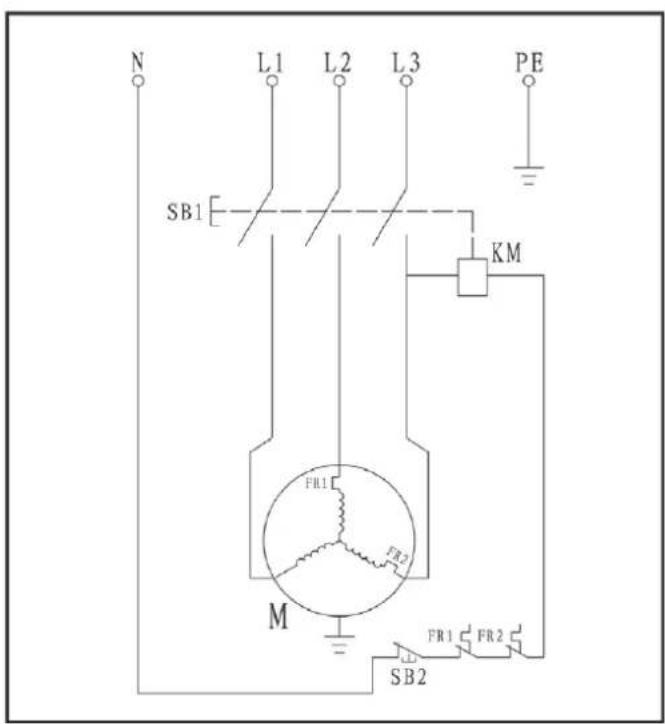

Schema circuitului electric 89

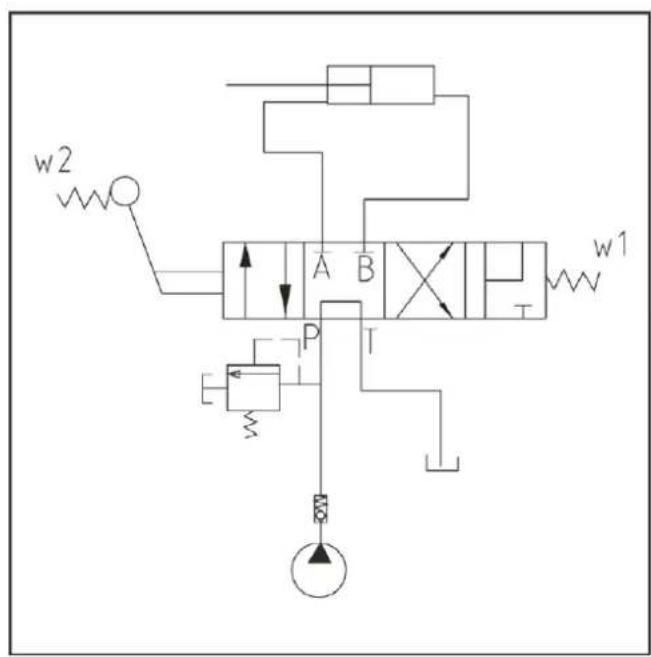

Schema hidraulice 89
Declaratie de conformitate UE 109

1 Cuprinsul livrării

Verificați după despachetare dacă conținutul cartonului

▶ este complet
▶ și dacă nu a fost deteriorat în timpul transportului

1x	Unitate a aparatului premontată	1
1x	Braț de protectie	2
1x	Cârlig de siguranță	3
1x	Ridicătorul bușteanului	4
2x	Roată	5
1x	Osie 6
1x	Roată de sprijin la transport	7
1x	Pungă cu șuruburi	8
1x	Instrucțiuni de funcționare	9
1x	Fișă cu instrucțiuni de montare și utilizare	10
1x	Declaratie de garanție

Transmiteți reclamațiile imediat comerciantului, furnizorului, respectiv producătorului. Reclamațiile ulterioare nu se iau în considerare.

Simbolurile aparatului

	Înaintea punerii în funcțiune, citiți și respectați instrucțiunile de folosire și cele de siguranță.
	Purtați protectie pentru auz.În timpul lucrului, purtați ochelari de protecție pentru a vă proteja ochii împotriva schijelor și șpanului.
	În timpul lucrului, purtați încăltăminte de protecție pentru a proteja piciorul de buștenii care cad.
	În timpul lucrului, purtați mănuși de protecție pentru a vă proteja mâinile împotriva schijelor și șpanului.
	A nu se expune ploii. A se feri de umezeală.
	Este interzisă îndepărtarea sau modificarea dispozitivelor de protecție și siguranță.
	Se folosește doar de o singură persoană!Țineți persoanele neimplicate, dar și animalele în afara zonei de pericol (distanța minimă 5 m).
	Pericol de tăiere și strivire; nu atingeți niciodată zonele periculoase când se mișcă pana de despicare.
	Păstrați-vă locul de muncă în ordine! Dezordinea poate cauza accidente.
	Atenție! Elemente ale mașinii în mișcare!Atenție întotdeauna la mișcarea împingătorului de buștean.
	Nu îndepăratați niciodată cu mâna un buștean blocat în pana de despicare.
	Atenție:Înaintea începerii lucrărilor de reparație, întreținere și curățire, trebuie oprit motorul și scos ștecărul din priză.
	Dispensați în mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zonă). Este interzisă scurgerea uleiului vechi în pământ sau amestecarea acestuia cu deșeurile.
	Aerisiți instalația hidraulică înaintea punerii în funcțiune a mașinii de despicat lemne de foc. (vezi „Punerea în funcțiune”)
	Punct de înălțare

Atenție la direcția de rotație a motorului (consultați săgeata motorului), deoarece funcționarea cu direcția de rotație greșită deteriorează pompă de ulei. (consultați „Punerea în funcțiune”)

Vezi „Lucrul cu maşina de despicat lemne “

Produsul corespunde directivelor europene aplicabile specifice produsului.

Aparatele electrice nu se aruncă cu resturile menajere.

Aparatele, accesoriiile și ambalajul se revalorifică într-un mod care protejează mediul înconjurător.

Conform Directivei Europene 2012/19/EU referitoare la aparatele electronice și electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat și reciclate în mod ecologic.

Simbolurile din instructiunile de functionare

Pericol iminent sau situație periculoasă. Nerespectarea acestor indicații poate cauza accidentări sau daune materiale.

Indicații importante privind utiliz area competentă. Nerespectarea acestor indicații poate provoca deranjamente în funcționare.

Instrucțiuni de folosire. Aceste indicații vă ajută să folosiți în mod optim toate funcțiile.

Montarea, folosirea și întreținerea. Aici vi se explică exact ce aveți de făcut.

Vă rugăm să consultați foaia de montaj și utilizare livrată, când în text se fac trimiteri la numărul imaginii.

...

Utilizarea conform domeniului de aplicație specificat

• Utilizarea maşinii de despicat lemne de foc este permisă exclusiv pentru despicarea lemnelor.
• Mașina de despicat lemne de foc este destinată exclusiv utilizării în gospodăriile și pentru hobby.
• Doar lemnul tăiat drept se pretează pentru mașina de despicat lemne de foc.
• Bucățile de metal (cuie, etc.) trebuie neapărat îndepărtate din materialul ce urmează să fie despicat.

• Prin folosirea conformă destinației se înțelege și respectarea condițiilor de folosire, întreținere și reparație, impuse de producător, și respectarea măsurilor de siguranță prevăzute în instrucțiuni.

• Trebuie respectate măsurile de prevenire a accidentelor valabile pentru utilizare, cât și alte reguli general valabile ale medicinii muncii și ale tehnicii de siguranță.

• Orice alt tip de utilizare va fi considerat ca fiind necorespunzător domeniului de aplicație specificat. Producătorul nu răspunde de pagubele rezultate astfel – riscul și-l asumă în exclusivitate utilizatorul.
• Modificări arbitrare ale mașinii de despicat lemne de foc exclud răspunderea producătorului pentru pagube de orice fel rezultate din acestea.
• Montarea, utilizarea și întreținerea aparatului este permisă doar persoanelor care cunosc aparatul și sunt informate în legătură cu pericolele. Lucrările de reparații pot fi efectuate numai de noi, respectiv de firme de prestare a serviciilor numite de noi.

Alte riscuri

⚠️ în ciuda utilizării corecte și a respectării măsututuror regulilor de securitate, persistă riscuri reziduale condiționate de construcția aparatului, determinată de scopul de utilizare.

Aceste riscuri pot fi diminuate, dacă se respectă în totalitate „Măsurile de siguranță”, „Utilizarea conform destinației” și instrucțiunile de folosire.

Atenția și precauția diminuează riscul accidentării persoanelor și riscul pagubelor materiale.

• Pericol de accidentare din cauza bucăților de lemn proiectate.
• Pericol de accidentare a picioarelor din cauza bunului despicat care cade
• Pericol de accidentare a degetelor la desprinderea bucăților de lemn blocate.
• Măsurile de siguranță ignoreate sau trecute cu vederea pot duce la rănirea utilizatorului sau la dăunarea proprietății.
• Prin neatenție, prin nerespectarea normelor de siguranță și prin utilizarea necorespunzătoare, cuțitul de despicat mobil poate provoca leziuni la mână și degete.
• Periclitare datorată curentului electric în cazul utilizării unor racorduri electrice necorespunzătoare.
• Atingerea unor părți sub tensiune la piese electrice deschise.
• Pericol de incendiu și alunecare datorat lichidului hidraulic scurs.
• Deteriorarea auzului datorită unor lucrări îndelungate fără protejarea auzului.

Cu toate măsurile de precauție luate mai pot rămâne niște riscuri remanente greu definibile.

Indicații de siguranță

Înaintea punerii în funcțiune a acestui utilaj, citiți și respec-tați indicațiile următoare și măsurile de prevenire a acci-dentelor ale asociației d-voastră profesionale respectiv instructiunile de prevenire a accidentelor valabile în țara d-voastră, pentru a vă feri pe d-voastră și pe alții de acci-dente.

i Transmiteti măsurile de siguranță tuturor persoanelor, care lucrează cu această mașină.
i Păstrați aceste instrucțiuni de siguranță.

• Cine lucrează cu mașina de despicat lemne de foc, trebuie să fie instruit corespunzător în vederea utilizării prevăzute și să fie familiarizat cu modul de utilizare a mașinii de despicat lemne de foc și cu instructiunile de siguranță
• Cu ajutorul instrucțiunilor de folosire, familiarizați-vă cu acest utilaj înaintea punerii lui în funcțiune.
• Nu utilizati aparatul pentru alte domenii de aplicatie, pentru care nu a fost conceput (vezi utilizarea conform domeniului de aplicatie specificat și „Modul de lucru cu mașina de despicat lemne pentru foc“).
• Lucrați cu precauție. Fiți atent la ce faceți. Lucrați rațional. Nu folositți aparatul când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul folosirii aparatului poate conduce la accidente serioase.
• Copiii și tinerii sub 18 ani și persoanele care nu sunt familiarizate cu instrucțiunile de utilizare nu au voie să utilizeze aparatul.
• Nu lucrați niciodată, dacă în apropiere se află persoane, în spezial copii, sau animale domestice sau de companie.
• Nu permiteți altor persoane, mai ales copiilor, să atingă uneltele sau motorul.

- Nu lucrați niciodată fără echipament de protecție potrivit:

• nu purtați haine largi sau bijuterii, deoarece pot fi prinse de părțile mobile ale mașinii
• Plasă pentru părul lung
• Ochelari de protectie și dispositive de protectie auditivă
• încăltăminte stabilă cu acoperire pentru degetele de la picioare (încăltăminte de siguranță)
• Pantaloni lungi
• mănuși de lucru
• Material de prim ajutor
  – Dacă este cazul un telefon mobil

Instrucțiuni de siguranță – Înaintea începerii lucrului

Înaintea punerii în funcțiune și în mod regulat în timpul lucrului, verificați următoarele. Respectați secțiunile corespunzătoare ale instrucțiunilor de utilizare:

• Este aparatul montat complet și regulamentar?
• Este aparatul într-o stare tehnică bună și sigură?
• Sunt mânerele curate și uscate?
• Asigurați-vă înaintea începerii lucrului că:

• în zona de lucru nu se află alte persoane sau animale

• că vă este asigurată retragerea în spate fără obstacole
  – că vă este asigurată stabilitatea.

• Nu există pericolul împiedicării la locul de muncă? Păstrați-vă locul de muncă în ordine! Dezordinea poate cauza accidente – pericol de împiedicare!

• Atenție la influențele din jur:

- Nu lucrați la lumină insuficientă (de ex. ceață, ploaie, nin- soare sau pe înserate).

• Nu lucrați în condiții meteorologice nefavorabile (de ex. ploaie, pericol de trăsnet, ninsoare).

• Nu folositi aparatul în apropierea lichidelor sau gazelor inflamabile - pericol de incendiu!

• Utilizatorul răspunde de accidentele sau pericolele produse altor persoane sau proprietății acestora.

• Asigurați-vă stabilitatea și mențineți-vă tot timpul echilibrul.
• Nu modificati başına, respectiv componente ale maşinii.

Instrucțiuni de siguranță - deservirea

• Aşezati-vă în poziția de lucru, aflată în spatele împingătorului în zona mânerului de comandă.
• Nu stați niciodată în picioare pe mașină.
• Opriți aparatul în timpul pauzelor de lucru, astfel încât nimeni să nu fie periclitat. Asigurați aparatul împotriva accesului neautorizat.

Instrucțiuni de siguranță pentru mașina de despicat lemne de foc

• △! Operarea maşinii de despicat lemne de foc este permisă unei singure persoane.
• Nu despicați niciodată bușteni care conțin cuie, sărmă sau alte obiecte.
• Lemnul deja despicat și șpanurile creează un spațiu de lucru periculos. Altfel există pericolul împiedicării, alunecării sau căderii. Păstrați întotdeauna ordinea în zona de lucru.
• Nu așezați niciodată mâinile pe piesele mobile ale mașinii.
• Despicați doar lemnele care corespund lungimii max. de prelucrare.

Indicații de siguranță – În timpul lucrului

• Nu lucrați niciodată singur. Păstrați întotdeauna contactul vizual și auditiv cu alte persoane, pentru a se putea oferi ajutor în caz de urgență.
• În cazul unui pericol iminent sau în caz de urgență, opriți imediat motorul.
• Nu lăsați niciodată aparatul să meargă nesupravegheat.
• Încheiați imediat lucrul când intervin probleme fizice (ex. dureri de cap, ameteală, greata, etc.) – Pericol sporit de accidente!
• Nu suprasolicitați maçina! Lucrați mai bine și mai sigur în intervalul de putere indicat.
• Faceți pauze în timpul tăierii pentru ca motorul să se poată răci.

Comportament în caz de urgență

• Luați măsurile de prim ajutor corespunzătoare accidentării și solicitați ajutorul unui medic cât mai repede posibil.
• Evitați ale accidentări ale persoanei rănite și așezați-o într-o poziție liniștită.

Instrucțiuni generale de siguranță

• Utilizați aparatul, accesoriiile, sculele atașabile etc. conform acestor instrucțiuni. De asemenea, țineți seama de condițiile de lucru și de munca de efectuat. Utilizarea aparatului în alte scopuri decât cele prevăzute poate duce la situații periculoase.
• Nu stropiți mașina cu apă. (sursa de pericol curentul electric).
• Nu lăsați mașina în ploaie si nu lucrați în timpul ploii.

- Întrețineți cu grijă aparatul: - Respectați instrucțiunile de întreținere. - Păstrați mânerele uscate și fără rășină, ulei sau grăsime.

- Verificați dacă mașina nu cumva prezintă eventuale deteriorări:

- Înaintea utilizării în continuare a aparatului, trebuie verificată cu grijă funcționarea ireproșabilă și conformă domeniului de aplicatie specificat a dispozitivelor de protectie. Folositi utilajul doar cu dispozitivele de protectie complet și corect fixate și nu modificati nimic la mașină, ce ar putea diminua siguranța.

- Verificați dacă părțile mobile funcționează ireproșabil și nu sunt blocate și dacă nu există piese deteriorate. Toate piesele trebuie montate corect și trebuie să îndeplinească toate condițiile pentru o funcționare ireproșabilă.

- Dispozitivele de protectie defecte și alte piese deteriorate trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat, dacă nu este prevăzut altceva în instrucțiunile de folosire.

– Autocolantele de siguranță deteriorate sau ilizibile trebuie înlocuite.

- Nu lăsați unelte montate! Verificați întotdeauna înaintea punerii în funcțiune dacă au fost îndepărtate toate uneltele.

- Depozitați aparatele nefolosite într-un loc uscat, închis, departe de copii.

- Opriti mașina și scoateți stecărul din priză:

• efectuării lucrărilor de reparatie
• la efectuarea lucrărilor de întreținere și curățare
• la efectuarea lucrărilor de reparatie a avariilor

- verificării legăturilor de alimentare cu energie electrică, dacă nu sunt cumva încurcate sau deteriorate - Depozitarea și transportul

- în timpul părăsirii utilajului (și la întreruperi de scurtă durată)

Nu întreprindeți alte reparații la mașină, decât cele descrise în capitolul „Întreținerea“, ci adresați-vă direct producătorului, respectiv serviciului pentru clienti.

⚠️ Reparațiile altor părți ale aparatului trebuie efectuate de către producător sau unul din atelierele noastre de servicii pentru clienti.

⚠ Folosiți doar piese de schimb sau accesorii originale. Folosirea altor piese de schimb și altor accesorii poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate.

Securitatea electrică

• Conductele de legătură se realizează conform IEC 60245 (H 07 RN-F) cu un diametru al conductorului de minim ⇒ 5 x 1,5 mm² la lungimea cablului până la max. 10 m
• Nu utilizați niciodată cabluri de alimentare cu o lungime de peste 10 m. Cablurile de alimentare mai mari cauzează căderi de tensiune. Motorul nu-și mai atinge randamentul maxim, funcționarea mașinii este redusă.
• Fișele și dozele de conectare la cablurile electrice trebuie să fie din cauciuc, PVC moale sau alt material termoplastic de aceeași rezistență mecanică, sau acoperite cu acest material.
• Prizele cablurilor electrice trebuie să fie protejate împotriva stropirii cu apă.
• La pozarea cablurilor de racordare, asigurați-vă că acesta nu sunt turtite, îndoite și că racordul cu ștecher nu se udă.
• Desfășurați cablul de tot, atunci când folosiți un tambur pentru cabluri.
• Nu folosiți cablul în scopuri care nu corespund domeniului de aplicație. Feriți cablul de căldură, de ulei și muchii ascuțite. Nu folosiți cablul pentru a trage ștecărul din priză.
• Verificați cu regularitate cablurile prelungitoare și înlocuiti-le, dacă sunt deteriorate.
• Nu folositi conductori de legătură defecti.
• Folosiți în aer liber doar cabluri de prelungire autorizate și deci marcate corespunzător.
• Nu folositi racorduri electrice provizorii.
• Nu şuntați și nu scoateți niciodată din funcțiune instalațiile de protectie.

Racordul electric, respectiv reparații ale părților elec-trice ale mașinii trebuie efectuate de către un electri-cian concesionat sau de către producător. Regula- mentele locale privind mai ales măsurile de protecție trebuie respectate.

1 12 Descrierea aparaturii / Piese de schimb

→ Vă rugăm să consultați foaia de montaj și utilizare livrată.

Poz.	Nr. comandă	Denumire
1	×	Aparat premontat
2	×	Braț de protectie
3	×	Cârlig de siguranță
4	×	Ridicătorul bușteanului
5	359914	Roată
6	×	Osie
7	×	Roată de sprijin la transport
8	×	Pungă cu șuruburi
9	×	Instrucțiuni de funcționare
10	×	Fișă cu instrucțiuni de montare și utilizare
11	×	Declaratie de garanție
12	×	Mâner de operare stânga
13	×	Mâner de operare dreapta
14	×	Gheară de fixare
15	×	Placă de bază
16	×	Mâner
17	359919	Cuțit de despicat (ASP 16 N-2)
	359921	Cuțit de despicat (ASP 20 N-2)
18	×	Coloană de despicat
19	×	Şurub de fixare pentru reglarea înălțimii cursei
20	359941	Comutator pornit/oprit (ASP 16 N-2) (ASP 20 N-2)
21	359927	Motor (ASP 16 N-2)
	359938	Motor (ASP 20 N-2)
22	359918	Închizătorul rezervorului de ulei 13
22A		Tija de măsurat nivelul uleiului 22
23	×	Garnitura de ulei (fără fig.)
24	359924 Cilindru (ASP 16 N-2)
	359935 Cilindru (ASP 20 N-2)
25	×	Pârghie de retur
26	×	Oiște de transport
27	×	Lanț de siguranță
28 35	9915 Arc de readucere
29	359917	Şurub de evacuare a uleiului
30	359929	Ventil hidraulic (fără fig..)
31 40	0142 Ulei hidraulic (1 litru)
32	359913	Autocolant cu indicații de siguranță

Montare

Racordati mașina de despicat lemne de foc la rețeaua electrică, doar după finalizarea montajului!

Montați roțile, brațul de protecție, cârligul de siguranță, ridicătorul bușteanului, precum și roata de sprijin la transport, după cum este prezentat în figurile 2 - 9 din foaia de montaj și utilizare.

Asigurați-vă că după montaj, toate ☐uruburile sunt strânse ferm.

Amplasarea

Aveți grijă ca zone de lucru să îndeplinească următoarele condiții:

• stabil la alunecare
• plan
  — fără pericol de împiedicare
  – luminozitate suficientă

Nu operați mașina în apropierea gazelor, canalelor de benzină sau a altor materiale combustibile.

Punere în funcțiune

• Asigurati-vă că mașina este montată conform indicațiilor.
  ■ Verificați ca înainte de fiecare utilizare:

- dacă conductele de legătură nu prezintă defecte (fisuri, tăieturi etc.)

⚠ nu utilizati cabluri defecte

- dacă mașina nu cumva prezintă eventuale deteriorări (vezi Instructiunile de protecție a muncii)

- dacă toate legăturile cu şurub sunt bine strânse

– dacă sistemul hidraulic prezintă scurgeri

– conductele hidraulice și conductele de legătură

- dispozitivele de oprire

- nivelul de ulei

Dezaerarea

13 Aerisiți instalația hidraulică înaintea punerii în funcțiune a mașinii de despicat lemne de foc.

Deşurubați capacul rezervorului de ulei câteva rotații, pentru ca aerul din rezervorul de ulei să poată fi evacuat.
În timpul funcționării, lăsați capacul deschis.
Înaintea deplasării mașinii de despicat lemne de foc, închideți capacul rezervorului de ulei, deoarece în caz contrar se scurge uleiul.

Dacă nu se aerisește instalația hidraulică, aerul închis în ea deteriorează garnitura de etanșare și provoacă daune permanente mașinii de despicat lemne.

Racordarea la retea

• Comparați tensiunea indicată pe placa de constructie cu tensiunea rețelei și conectați aparatul la priza potrivită și prevăzută regulamentar.
• Utilizați cablu prelungitor cu diametru suficient.
• Conectați mașina printr-un comutator de protecție Fi (comutator de protecție împotriva curenților vagabonzi) 30°mA.

i Asigurarea: 16 A inertă

Pornirea

Apăsați butonul verde.

Oprire:

Apăsați butonul roșu.

Înainte fiecărei utilizări, verificați modul de funcționare al deconectorului (prin pornire și oprire). Nu folosiți aparate, la care comutatorul nu poate fi deschis și închis. Comutatoarele defecte trebuie imediat reparate sau înlocuite de către Serviciul pentru clienti.

Siguranța împotriva repornirii în cazul unei pene de curent (declanșor la tensiune nulă)

i în cazul întreruperii curentului electric prin scoaterea ștecherului sau datorită unei siguranțe defecte etc., aparatul se oprește în mod automat. Pentru repornire se apasă din nou butonul verde de la comutatorul pornit/oprit.

Maşină de despicat lemne de foc cu 400 V 3\~

Atentie la directia de rotație a

motorului (vezi săgeata motorului), deoarece funcționarea cu direcția de rotație greșită deteriorează pompă de ulei.

Verificarea directiei de rotație:

➢ Porniti motorul.
➢ Acționați cele două mânere de operare, cuțitul de despicat se deplasează în jos.
În cazul în care cuțitul de despicat se află deja în poziția cea mai de jos: acționați pârghia de retur, iar cuțitul de despicat se deplasează în sus.
În cazul în care cuțitul de despicat nu se deplasează, opriți motorul și modificați direcția de rotație.

14 Puteți schimba sensul de rotație prin introducerea unei şurubelnițe în fanta prevăzută în acest sens din gulerul de protectie al ștecărului și prin setarea sensului de rotație corect printr-o mișcare ușoară spre stânga sau spre dreapta.

Instalații hidraulice

Verificați înaintea fiecărei utilizări conductele îi furtunurile hidraulice.

• Nu operați niciodată mașina în cazul unei periclitări datorate lichidului hidraulic.
• Asigurați-vă că mașina și spațiul de lucru nu sunt pătate cu ulei.
  Pericol de alunecare și de incendiu!
• Verificați regulat dacă este suficient ulei hidraulic în rezervor (vezi „Întreținerea și îngrijirea“)

Cuprins:

Lucrul cu maşina de despicat lemne

Ce pot despica?

Dimensiunea buştenilor de despicat

Lungimea lemnului min. 560 – max. 1100 mm

ASP 16 N-2: Diametrul lemnului min. 80 – max. 300 mm

ASP 20 N-2: Diametrul lemnului min. 80 – max. 350 mm

Diametrul lemnului este o valoare orientativă recomandată deoarece:

- lemnul subțire poate fi greu de despicat dacă are găuri de nod sau fibrele sunt prea dure.

Lemnele dure au tendința de a se sparge: lucrați cu cea mai mare atenție!

Aveți grijă că lemnul ruginit poate plesni. În nicun caz nu folosiți lemn care nu este curățat de ramuri.

Indicații speciale privind despicarea:

Pregătiri:

Preparați lemnul de despicat la dimensiunile maxime de prelucrare și aveți grijă, ca lemnul să fie tăiat drept. Lemnul tăiat oblic poate aluneca în timpul despicării.

Aşezati lemnul pe despicătorul de lemne astfel încât să nu constituie un pericol pentru dumneavoastră (pericol de împiedicare).

i

14 Înaintea despicării, verificați gresarea coloanei de despicare; aceasta trebuie să fie gresată suficient, pentru putea intra și ieși fără probleme.

Deservirea

Deservirea cu două mâini

Mașina de despicat lemne este concepută pentru a fi exploatată de o singură persoană. Mașina de despicat lemne nu trebuie exploatată niciodată de două sau mai multe persoane.

Nu blocați niciodată mânerele de deservire.

1. Apăsați butonul verde de pornire. Așteptați câteva secunde, pentru ca motorul să atingă numărul de rotații final și să se formeze presiune în pompa hidraulică.

① Atenție la direcția de mișcare a motorului la mașini de despicat lemne de foc cu motor trifazat (400 V 3\~), deoarece funcționarea cu direcția de rotație greșită deteriorează pompa de ulei.
i La temperaturi sub -5^ C, lăsați să meargă mașina de despicat lemne cel puțin 15 min. în regim de mers în gol, pentru ca uleiul să se poată încălzi.

1. 16 Apăsați mânerul de operare stânga (12) în jos, până când bușteanul este prins de gheara de fixare (14).

i Reglați gheara de fixare în funcție de înălțimea bușteanului. În acest scop, desfaceți șurubul fluture (A) și ajustați gheara de fixare.

1. 17 Tineți mânerul de operare stânga (12) apăsat și apăsați până la jumătate mânerul de operare dreapta (13), pentru a despica bușteanul mai întăi încet.
2. Apăsați apoi complet mânerul de operare dreapta, pentru a despica bușteanul până la capăt.

Viteza de despicare

i 16a mânerul de operare dreapta (13) puteți ajusta forța de despicare în funcție de tipul de lemn:

Forță de despicare maximă la viteză redusă pentru despicarea buștenilor deosebit de tari sau depozitați sau la începutul

procesului de despicare → poziția medie a mânerului de operare.

Víteză mare de despicare cu forță de despicare mai redusă pentru despicarea buștenilor normali sau la sfârșitul procesului de despicare → poziția inferioară a mânerului de operare.

Retur

19 Apăsați pârghia de retur (25) în jos, până când cuțitul de despicat (17) se află din nou în poziția cea mai de sus.

Înainte de fiecare utilizare, asigurati-vă că mânerele de operare funcționează corespunzător.

Ridicătorul bușteanului

Pentru bucăți de lemn mari și grele, puteți folosi ridicătorul bușteanului, pentru a ridica bușteanul.

1. 20 În acest scop, desfaceți cârligul de siguranță (3) de ridicătorul bușteanului (4).
2. Lăsați apoi cuțitul de despicat să coboare până când ridicătorul bușteanului se află la sol.
3. Aşezati acum buşteanul pe ridicătorul buşteanului și lăsați cuțitul de despicat să se deplaseze din nou în sus.
4. Acum puteți așeza bușteanul pe placa de bază.

Despicarea lemnului:

1. Asezați bușteanul care trebuie despicat în poziție verticală pe placa de bază.

i Asigurați-vă că bușteanul este așezat plan și independent pe placa de bază. Nu despicați niciodată bușteanul în poziție culcat sau transversal.
i Prelucrați materialul de despicat numai în direcția fibrei. Mașina ar putea fi deteriorată în cazul în care nu despicați în direcția fibrei.

1. Prindeți cârligul de siguranță de ridicătorul bușteanului.

i 16 Asigurați-vă că gheara de fixare (14) este reglată în funcție de înălțimea bușteanului.

⚠ Scoateți lemnul despicat din zona de lucru imediat dumneavoastră. Prin aceasta evitați accidentele la locul de muncă.

• Nu despicați niciodată doi bușteni în același proces de lucru.
• Nu adăugați și nu înlocuiti niciodată lemnul în timpul procesului de lucru.

i Nu forțați niciodată despicarea unui buștean prin menținerea împingerii timp de mai multe secunde. Acest lucru poate cauza deteriorarea mașinii. Pozitionați bușteanul din nou pe placa de bază și repetați procesul de despicare sau dati bușteanul la o parte.

Cum se eliberează un buștean blocat?

Există pericolul ca materialul de despicat cu crengi să se blocheze.

1. Opriti aparatul și scoateți fișa de bujie.
2. Nu îndepărtați niciodată cu mâna un buștean blocat în pana de despicare.
3. Mișcați cu atenție bușteanul încoace și încolo folosind o rangă, pentru ca bușteanul să se poată desprinde. Nu deteriorați coloana de despicat!

⚠️ La desfacere, nu ciocăniți niciodată în bușteanul prins.

⚠️ Nu tăiați niciodată cu ferăstrăul bușteanul blocat pentru a-l elibera.

⚠️ Nu rugați o a doua persoană să vă ajute.

Sfârşitul lucrului:

➢ Deplasați cuțitul de despicat în cea mai înaltă poziție (stare retrasă).
➢ Opriți aparatul și scoateți fișa de alimentare din priză.
➢ Respectați instrucțiunile de întreținere și îngrijire.

Întreținerea și îngrijirea

Înaintea oricărei lucrări de întreținere și curățare

• Opriti aparatul
• Scoateți stecărul din priză.

Executarea lucrărilor suplimentare de întreținere și reparație, comparativ cu cele descrise în acest capitol, este permisă doar serviciului pentru clienti.

Dispozitivele de siguranță demontate pentru executarea lucrărilor de întreținere și curățare, trebuie montate la loc în mod regulamentar și trebuie verificate în mod obligatoriu.

Utilizați numai piese originale. Alte piese pot produce pagube și accidentări imprevizibile.

Atenție ca după executarea lucrărilor de întreținere și reparație să îndepăratați din nou toate uneltele și cheile.

⚠️ Purtați mănuși de protecție pentru a evita accidentarea mâinilor.

① Pentru a păstra capacitatea de funcționare a mașinii de despicat lemne, respectați următoarele.

• Curățați bine mașina după fiecare utilizare.
  ■ Îndepărtați reziduurile de rășini.
  ■ Verificati nivelului uleiului, respectiv schimbați uleiul

- Verificați, dacă aparatul nu are defecte evidente cum ar fi:

• dacă fixările sunt slăbite
• dacă există componente uzate sau deteriorate

- montarea corectă și intactă a capacelor și a dispozitivelor de protectie

- Verificați la intervale regulate conductele hidraulice și fur-tunurile pentru a constata dacă sunt etanșe și rezistente.

- 14 Lubrifiati pistonul în mod regulat cu un ulei ecologic pulverizat.

Ascutirea penei de despicare

i După o perioadă mai lungă de operare sau în cazul randamentului despicare redus, ascuțiți pana de despicare cu o pilă (îndepărtați bavura).

Cum verific nivelul uleiului?

1. Cuțitul de despicat trebuie să se afle în poziția cea mai de sus.
2. 22 Deşurubați tija de măsurare a uleiului.
3. Curățați tija de măsurare a uleiului și garnitura de etanșare pentru ulei.
4. Introduceți tija de măsurare înapoi în orificiu până la opritor.
5. Scoateți din nou tija de măsurare a uleiului.

22 Nivelul uleiului trebuie să fie între MIN și MAX.

Completați cu ulei de același tip, dacă nivelul uleiului este prea scăzut (MIN sau mai puțin).

1. Verificați garnitura de etanșare pentru ulei. Aceasta trebuie schimbată dacă este deteriorată.
2. Introduceți tija de măsurare înapoi în orificiu până la opritor.

Când schimb uleiul?

Primul schimb de ulei se face la 50 de ore de functionare și apoi la fiecare 500 de ore de functionare.

⚠️ Sunt necesare două persoane

Schimbarea uleiului:

1. Cuțitul de despicat trebuie să se afle în poziția cea mai de sus.
2. Deşurubați tija de măsurare a uleiului.
3. Asezați sub mașina de despicat lemne un recipient în care să încapă minimum 18,5 litri (ASP 16 N-2) / 24,5 litri (ASP 20 N-2) de ulei.
4. 21 Deşurubați dopul de golire (29), pentru ca uleiul să se poată scurge.
5. Montați la loc dopul și garnitura.
6. 23 Introduceți ulei hidraulic (Pentru cantitate consultați „Date tehnice“) nou cu ajutorul unei pâlnii curate.
7. Curățați tija de măsurare a uleiului și garnitura de etanșare pentru ulei.
8. Verificați garnitura de etanșare pentru ulei. Aceasta trebuie schimbată dacă este deteriorată.
9. Introduceți tija de măsurare înapoi în orificiu până la opritor.
10. După un schimb de ulei, lăsați cuțitul de despicat să se deplaseze de câteva ori în sus și în jos, fără solicitare.

Dispensati în mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zonă). Este interzisă scurgerea uleiului vechi în pământ sau amestecarea acestuia cu deşeurile.

Ulei hidraulic

Pentru cilindrul hidraulic vă recomandăm următoarele uleiuri hidraulice:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → nr. comandă 400142 (1 litru)
Mobil DTE 11
sau echivalent

Nu utilizați alte sortimente de ulei. Utilizarea altor sortimente de ulei influențează funcționarea cilindrului hidraulic.

Instrucțiuni referitoare la transport

Înainte de fiecare transport:

• Retrageti coloana de despicat
• Opriti aparatul
• Închideti capacul rezervorului de ulei
• Scoateți stecărul din priză.
• Îndepărtați bunul despicat

■ 9 Desfaceți stiftul de siguranță (A) și fixați roata de sprijin la transport (7) pentru transportul în poziția C.
■ Prindeți mânerul și rabatați cu atenție mașina de despicat lemne de foc spre dvs.
10 În acest scop, dacă este cazul rabatați oiștea de transport în jos.
■ Acum puteți transporta comod mașina de despicat lemne de foc.
■ 11 Pentru transportul cu macaraua, utilizati punctul de ridicare (A) prevăzut în acest scop.
■ Dacă transportul se face cu ajutorul macaralei, asigurați aparatul împotriva răsturnării sau căderii.
În autovehicule, transportați aparatul pe o suprafață de transport separată.
11 Asigurați despicătorul de lemne cu chingi de fixare în punctele prevăzute pentru acest lucru.

Depozitarea

Înainte de fiecare depozitare:

• Retrageti coloana de despicat
• Opriti aparatul
• Închideti capacul rezervorului de ulei
• Scoateți stecărul din priză.

Depozitați aparatele nefolosite întrun loc uscat, închis, protejat împotriva înghețului, departe de copii și persoane neautorizate.

Înaintea unei depozitări mai îndelungate, respectați următoarele indicații pentru a asigura o durată de viață

Îndelungată și o utilizare ușoară a aparatului de tăiere a crengilor la înălțime:

– realizați o curățare temeinică.
- verificați aparatul cu privire la componente deteriorate sau uzate.

Garantia

Atenție la declarația de garanție anexată.

Defectiuni posibile

Înaintea remedierii unei defectiuni:

• Opriti aparatul
• Scoateți stecărul din priză.

Problema	Cauză posibilă	Remediere
Nu se execută despicarea bușteanului (prea puțină putere de despicare)	⇒ Bușteanul nu este poziționat corect⇒ Bușteanul depășește dimensiunile admise sau lemnul este prea dur pentru capacitatea mașinii⇒ Pana de despicare nu despică⇒ Scurgere de ulei⇒ Presiunea hidraulică prea scăzută⇒ Cablu de racordare greșit (mai lung de 10 m sau cu o secțiune prea mică)	⇒ repozitionați bușteanul⇒ tăiați bușteanul la dimensiunile admise⇒ ascuțiți pana de despicare, verificați dacă nu cumva prezintă bavură sau crestături⇒ Așezați o bucată de carton sub despicătorul de lemne pentru a găsi scurgerea. Pentru remedierea problemei, vă rugăm să vă adresați producătorului⇒ Verificați nivelul uleiului; la nevoie com- pletați ulei.Problema nu se poate remedia, adresați- vă producătorului.⇒ utilizați cablul de racordare corect
Cuțitul de despicat se deplasează oscilant sau cu vibrații puternice	⇒ Aer pe circuit⇒ Coloana de despicat nu este gresată, respectiv lubrifiată suficient	⇒ Deschideți capacul rezervorului de ulei⇒ Verificați nivelul uleiului; la nevoie com- pletați ulei.⇒ Gresați sau lubrifiată cu un ulei de pulver- zat nepoluant.Problema nu se poate remedia, adresați- vă producătorului.
Cuțitul de despicat nu se deplasează în afară	⇒ Pompa hidraulică defectă	⇒ Pentru remedierea problemei, vă rugăm să vă adresați producătorului
Motorul pornește, dar cuțitul de despicat nu se deplasează în afară	⇒ Direcția de rotație greșită a motorului	⇒ Verificați direcția de rotație a motorului Curent alternativ: modificați sensul de rotație
Motorul nu pornește	⇒ tensiunea de rețea lipsește⇒ Circuit cu 2 faze la motorul trifazat⇒ cablul de conectare defect⇒ Electromotorul este defect	⇒ Verificați asigurarea⇒ Dispuneți verificarea siguranțelor și a cablurilor de alimentare de către un electrician specializat.⇒ Dispuneți înlocuirea, respectiv verificarea cablurilor de alimentare de către un electrician specializat.⇒ Pentru remedierea problemei, vă rugăm să vă adresați producătorului

Dacă intervin alte avariș sau dacă aveți întrebări suplimentare, vă rugăm să vă adresați distribuitorului local.

Date tehnice

Model / tip ASP 16 N-2 ASP 20 N-2
Anul de fabricație	vezi ultima pagină
Forța de despicare	160 kN (16 t)	200 kN (20 t)
Presiunea sistemului 27,7 Mpa (277 bar) 27,5 Mpa (275 bar)
Viteza de avans 1 ca. 0,05 m/sek. (4,6 cm/sek) ca. 0,04 m/sek. (4,3 cm/sek)
Viteza de avans 2 ca. 0,14 m/sek. (14,2 cm/sek) ca. 0,10 m/sek. (10,5 cm/sek)
Viteza la mersul înapoi ca. 0,06 m/sek. (6,4 cm/sek) ca. 0,07 m/sek. (7,5 cm/sek)
Lungimea lemnului 560 - 1100 mm
Diametrul lemnului 80 – 300 mm 80 – 350 mm
Cursa de despicare	~ 950 mm
Ulei hidraulic (max.)	18,0 Liter	24 Liter
Ulei hidraulic (schimbări de ulei)	12,8 Liter	17,5, Liter
Puterea motorului	P_1 = 4500 W S6 40 %	P_1 = 5100 W S6 40 %
Racord	400 V 3~ 50 Hz
Nivelul de presiune acustică L_PA	≤ 80,0 dB (A)
Dimensiuni(lungime x lățime x înălțime)	1550 x 1050 x 2500 mm
Greutatea	257,8 kg	296,5 kg

Schema circuitului electric

N L1 L2 L3 PE SB1 KM FR1 FR2 M FR1 FR2 SB2

Schema hidraulice

w2 A B T w1 P E L

RO declarăm pe proprie răspundere că produsul

Brennholzspalter (Maşina de despicat lemne de foc) ASP 16 N-2 Şi ASP 20 N-2

este conform cu prevederile directivelor numite mai sus cât și cerințelor altor reglementări aplicabile în vigoare: 2014/30/UE, 2011/65/UE
