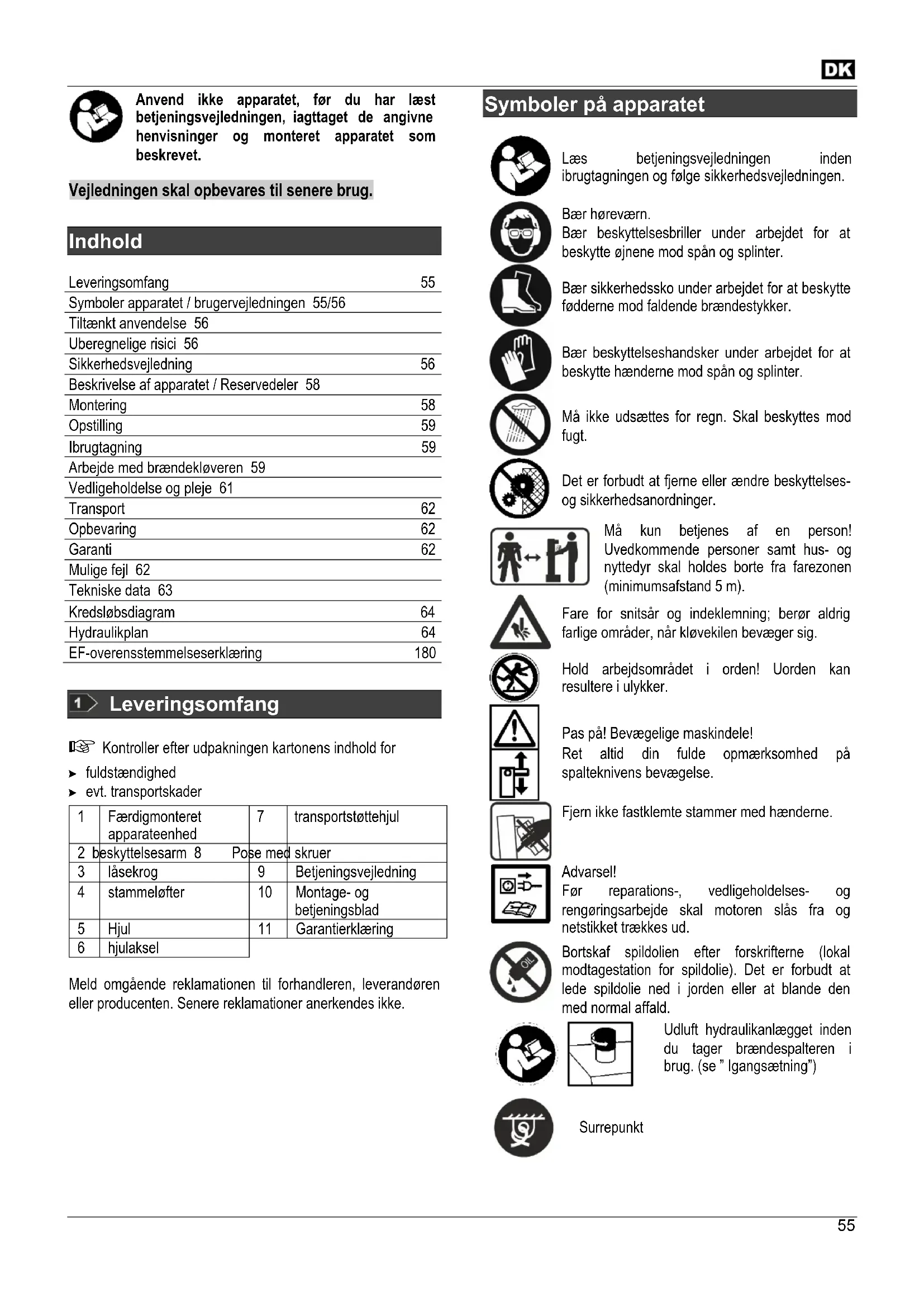

BRUGSANVISNING ASP 12 TS2 ATIKA

Anvend keine apparatet, før du har læst betjeningsvejledningen, iagtaget de angivne henvisninger og monteret apparatet som beskrevet.

Vejledningen skal opbevares til senere brug.

Indhold

Leveringsomfang	55
Symboler apparatuset / brugervejledningen 55/56
Tiltænkt anvendelse 56
Uberegnelige risici 56
Sikkerhedsvejledning	56
Beskrivelse af apparatuset / Reservedeler 58
Montering	58
Opstilling	59
Ibrugtagning	59
Arbejde med brændekløveren 59
Vedligeholdelse og pleje 61
Transport	62
Opbevaring	62
Garanti	62
Mulige fejl 62
Tekniske data 63

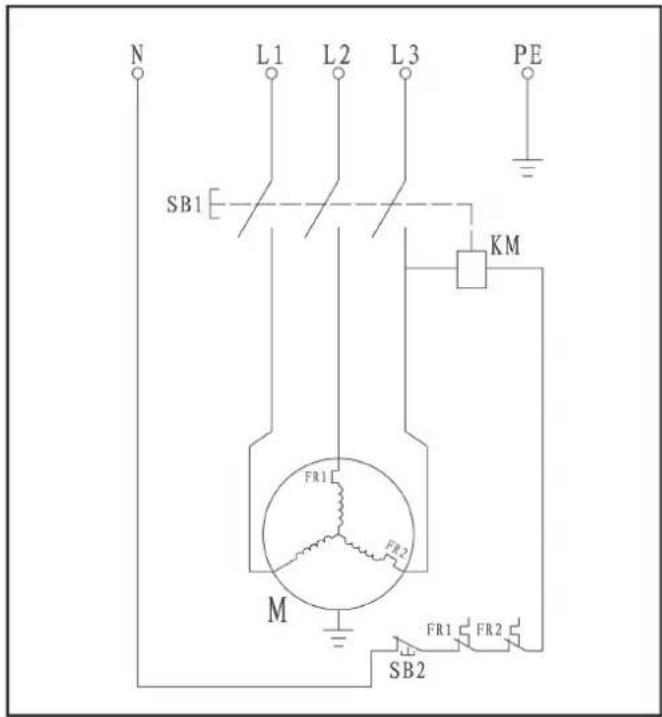

Kredsløbsdiagram	64

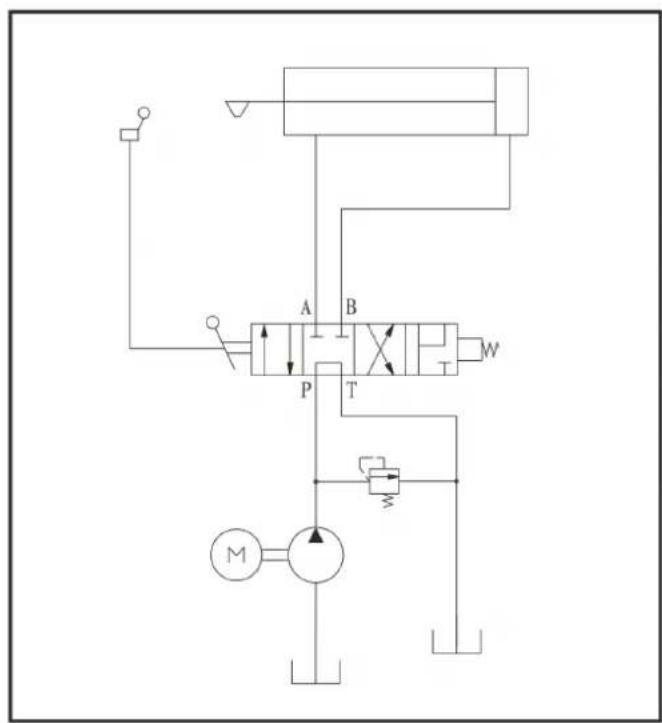

Hydraulikplan	64
EF-overensstemmelseserklæring	180

1 Leveringsomfang

Kontroller after udpakningen kartonens indhold for

fulldstaendighed

evt.transportskader

1	Færdigmonteret apparateenhed	7	transportstøttehjul
2	beskyttelsessarm 8	Pose med skruer
3	låsekrog	9	Betjeningsvejledning
4	stammeløfter	10	Montage- og betjeningsblad
5	Hjul	11	Garantierklæring
6	hjulaksel

Meld omgående reklamationen til forhandleren, leverandoren aller producenten. Senere reklamationer anerkendes ikke.

Symboler på apparatet

Laes betjeningsvejledningen inden ibrugtagningen og flege sikkerhedsvejledningen.

Bær horeværn.
Bær beskyttesbriller under arbejdet for at beskytte ojnene mod span og splinter.

Bae sikkerhedssko under arbejdet for at beskytte fddderne mod faldende brændestykker.

Bær beskyttelseshandsker under arbejdet for at beskytte hænderne mod span og splinter.

Ma'ike udsættes for regn. Skal beskyttes mod fugt.

Det er forbudt at fjerne ell er aendre beskyttessesog sikkerhedsanordninger.

Mä kun betjenes af en person! Uvedkommende personer samt hus- og nyttedyr skal holds borte fra farezonen (minimumsafstand 5 m).

Fare for snitsar og indeklemning; beror aldrig farlige omrader, nar klvekilen bevæger sig.

Hold arbejdsområdet i orden! Uorden kan resultere iulykker.

Pas pa! Bevægelige maskindele! Ret altid din fulde opmaerksohmed pa spalteknivens bevægelse.

Fjern不解 fastkemte stammer med henderne.

Advarsel! F or reparations-, vedligeholdses- og rengoringsarbejde skal motoren slas fra og netstikket trækkes ud.

Bortskaf spildolien after forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden aller at blande den med normal affald.

Udluft hydraulikanlagget indendu tager brændespalteren ibrug.(se"lgangsæting")

Surrepunkt

Vær opmaerkoms pa motorens drejeretning (se motorpilen), da drift med forkert drejeretning beskadiger oliepumpen. (se "Igangsætning")

Produkt overholder de for produit specifikt gaeldende EU-direktiver

Elektriske apparater pågressive bortskaffes med dagrenovationen.

I henhold til EU-direktivet 2012/19/EU om brugt elektronisk materiel skal brugte elektroniske apparater, der/DDk eangere kan bruges, indsamles separat til miljørrigtig genbrug.

Se „Arbejde med brændekloveren“

Symboler betjeningsvejledning

Truende fare aller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.

Vigtige informationer til korrekt handtering. Tilsidesættelse af disse henvisninger kan medfrole fejl ved apparatet.

Informationer ril brugeren. Disse henvisinger hjælper Dem med at anvende alle Funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nogagtigt, hvad De skal gore. Laes det vedlagte montage- og betjeningsblad, nr der refereres til billednummeret i teksten.

Tiltaenknt anvendelse

• Brændekloveren ma kun anvendes til kløvning af træ.
• Brændekøveren er kun beregnet og egnet til privatbrug til hus og hobby.
  Kun lige afskaret traeegner sig til brændekloveren.
  Metaldele (səm, trad osv.) skal under alle omstændigheder fjernes fra treaet, som skal kloves.
• Til den korrekte anvendelse hører øpsø opfyldelse af de af producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser somt afterkommense af sikkerhedsanvisningerne i vejledningen.
• De for driften gaeldende relevante arbejdssikkerhedsforskrifter, somt die øvrige almengyldige arbejdsmedicinske og sikkerhedstekniske regler skal overholds.

• Enhver brug derudover gælder som ikke at nære svarende til formålet. For heraf resulterende skader hæfter producenten ikke. Risikoen pahviler brugeren alene.

• Egenmaegtige forandringer på apparatet udelukker producentens ansvar for deraf resultedende skader.

• Apparatet maku kun klargores, anvendes og vedligeholdes af personer, der er erfaren i brug af udstyret og som kender farene. Reparationsarbejde maku kun udfores af os ellr af kundeservicecentre, som vi har udpeget.

Uberegnelige risici

Også ved korrekt anvendelse kan der endnu besta uberegnelige risici - på trods af overholdelse af alle gældende sikkerhedsbestemmelier - på grund af konstruktionen til anvendelsesformålet.

Uberegnelige risici kan minimeres, nár bade "Sikkerhedsvejledning" og "Tiltænkt anvendelse" samt betjeningsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Fare for personskader pga. afsprængte træstykker.
• Fare for skader på fødderne pga. nedfaldende kløvet materiale
• Fare for skader på fingrene ved løsning af indeklemte traestykker.
• En ignorering aller tilssidesaettelse af sikkerhedsforanstaltninger kan medfore en kvastelse af operatoren aller materielle skader.
• Uopmaerksohmhed, tilidesættelse af sikkerheds-forskrifterne og ukorrekt brug kan forårsage skader pa hænder og fingre på grund af spaltekniven, der bevæges.
• Fare på grund af strøm ved brug af ukorrekte eltilsutnings-kabler.
• Berøring af spændingsførende dele ved Åbnede elektriske komponenter.
  Brand og glidefare pga. udlobende hydraulikvæsker.
• Horeskader ved laengere varende arbejde uden horevarn.

Desuden kan der vare ikke abenlyse uberegnelige risici País trods af alle trufne forholdsregler.

Sikkerhedsvejledning

Læs og iagttag for ibrugtagning af dette produit følgende henvisninger og din brancheforenings forskritter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelser i det pagelnde land for at beskytte dig selv og andre mod eventuelle skader.

Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med maskinen.
① Opbevardenesikkerhedsvejledningomhyggeligt.
- En person, der arbejder med brændekloveren, skal have gennemført en tilsvarende undervisning og vare fortrolig med brug af brændekloveren og sikkerhedsudstyret
Gor dig for brug ved hjaelp af betjeningsvejledningen fortroligt med apparatet.
- Anvend apparatet ikke til formål, som det ikke er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med brændekloveren").

Vær opmærksom. Vær opmærksom pa hvad du har med at gore. Vær omhyggelig under arbejdet. Anvend ikke apparatet, nár du er træt eller under indflydelse af rusmidler, alkohol eller medikamenteer. Et øjebliks uagsomhed ved anvendelse af apparatet kan medføre alvorlige kvæstelser.
- Børn ogUNE under 18 ar somt personer, der icke er fortrolig med vejledningen ma icke betjene apparatet.
- Brug aldrig apparatet, nár der er uvedkommende personer, især børn, i naerheden.
- Tillad aldrig at andre personer, især børn, berør værktøjet eller motoren.

Personligt sikkerhedsudstyr

Arbejd aldrig Eden egnet sikkerhedsudstyr:

baeriksldende toj ellermsykker,der kan gribas af de korende dele af saven.
- harnet ved langt hare
-beskyttelsessbriller og horeværn
- faste sko med ståkappe (sikkerhedssko)
- Lange bukser
- arbejdshandsker
- forstehjaelpsmaterialie
-evt.mobiltelefon

Sikkerhedsvejledning

Gennemfor falgende kontroller foribrugtagningen og regelmessigt under arbejdet. Folog de pageldende afsnit i betjeningsvejledningen:

• Er apparatet komplet monteret og er alle forkrifter overholdt?
• Er apparatet i en god og sikker tilstand?
• Er grebene rene og tørre?

• Kontroller inden arbejdet at:

• der/DD erder andre voksne, born ell er dyr i arbejdso MRdet

• at du kan vige uhindret tilbage

• at du stär stabil.

• Er arbejsstedet frit for snublefarer? Hold arbejdsområdet i orden! Uorden kan resultere i ulykker - Snublefare!
  Vær opmaerksom pa pavirkninger udefra:

• Arbejd ikke under utilstrækkelige belysningsforhold (f. eks. tage, regn, snevejr erller i skumringen).

• Der mā aldrig arbejdes i darligt vejr (f. eks. regn, fare for lyn, snevejr).

• Anvend ikke apparatet i naerheden af brændbare væskereller gasser - brandfare!

• Brugeren er ansvarlig for ulykker eller farer, der opstär over for tredje personer eller deres ejendele.

• Sorg for en stabil kripsstilling og hold hele tiden balancen.
• Apparatet aller delie af apparatet ma ikkeændres.

Sikkerhedsvejledning - Betjening

• Indtag en arbejdsstilling, der er i betjeningshandtagenes omrade.
• Stå aldrig på maskinen.
• Sluk for apparatet under pauser i arbejdet, sādan at ingen kankommenfare. Apparatet skal sikres mod uautoriseret brug.

Sikkerhedsanvisninger for brændekloveren

Brendekloveren ma kun betjenes af en person.

• Kløv aldrig stammer, som indeholder sør, metaltråde eller andre genstande.
• Træ og træspaner, der allerede er blevet kløvet, udgør et farligt arbejdsområde. Der er fare for at snuble, glide aller falde. Arbejdsområdet skal altid+vare ryddet op.
• Laeg aldrig hænderne på maskinens bevægelige dele, nár den er i gang.
• Der mä kun kloves trea, der overholder de mal, der skal forarbejdes.

Sikkerhedsvejledning - under arbejdet

• Arbejd aldrig alene. Hold altid visuel og akustisk kontakt til andre personer, sö der i nɒdstilfælde altid kan ydes hjælp.
• Stands motoren straks ved fare ellir i nodstilfaelde
• Efterlad aldrig apparatet Eden opsyn.
• Stands straks arbejdet nár der opstár fysiske problemer (f. eks. hovedpine, svimmelhed, kvalme etc.) -Øget fare for ulykker!
• Maskinen må ikke overbelstes! De arbejder bedre og mere sikkert i det angivne effektområde.
• Hold pauser under arbejdet, sä motoren kan afkøle.

Adfardinodstilfelde

• Indled førstehjælp i hen hold til kvæstelsen og søg lægehælp SSE snart som muligt.
  Den kvaestede skal beskyttes mod yderligere skader og lejres.

Generel sikkerhedsvejledning

• Brug el-værktøj, tilbehør, brugsværktøj etc. i henhold til vejledningerne. Tag hensyn til arbejdsbetingelserne og den opgave, der skal udfores. Brugen af el-værktøj til andre end de dertil beregnede formal kan medføre farlige situationer.
• Spul参加会议的地点：(farekilde elektrisk strøm)。
• Apparatet mä ikke stä ude i regn og der mä ikke arbejdes i regnvejr.
• Vedlidgehold maskinen omhyggeligt:

Overhold vedigeholdsforskrifterne.
- Hold handtagene tøre og frie for harpiks, olie og fedt.
- Kontroller maskinen for eventuelle beskadigelser:

• Inden yderligere brug af maskinen skal beskyttelseudstyret undersoges noje med henblick pa korrekt og formalstjenlig fonction. Apparatet ma kun anwendes med komplette og korrekt anbragt sikkerhedsudstyr, og der ma ikke ændres noget pa apparatet, som kan pärve sikkerheden.

• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede.

• Beskadigede beskyttelsesanordninger og dele skal repareres ordentigt af et autoriseret værksted eller udskiftes, safremt intet andet er angivet i brugervejledningen.

DK

• Beskadigede aller ulaeselige sikkerhedsmærkater skal udskiftes.

• Afterlad违法犯罪

• Efterlad违法犯罪

Kontroller altid at alt værktøj er fjernet, inden maskinen taendes.

Opbevar ikke anvende apparater på et短时间内, aflast sted.uden for boRs rækkevidde.

• vedligeholdelses- og rengøringsarbejde

• afhjaelpning af fejl

det kontrolleres om tilslutningsledninger er filtretSAMMENELL beskadiget

nár apparatet afterlades (ogsá ved kortvarige afbrydelser)

Reparationer pa apparatets andre dele skal udfores af producenten hhv. en af hans serviceafdelinger.

Anvend kun originalreserve- og tilbehørsdele. Ved anvendelse af andre resededele og andet tilbehør kan brugerenkommen i fare. For heraf resultede skader hæfter producenten ikke.

Elektrisk sikkerhed

Udforelse af til Slutningskablet i henhold til IEC 60245 (H 07 RN-F) med et aretvearsnit pa minded
5× 1,5mm^2 ved en kabellaengde til max. 10m
- Anvend aldrig tilslutningsledninger over 10 m. Laengere tilslutningsledninger forarsager spændingsfald. Motoren opnár ikke mere sin maksimale effekt, maskinfunktionen reduceres.
- Stik og samledaser på tilslutningsledninger skal vare af gummi, blodt PVC erler andet termoplastisk materiale af den samme mekaniske styrke erler vare overtrukket med dette materiale.
- Stikforbindelsen pà tilslutningsledningen skal vare stænkbeskyttet.
- Ved montering af en tilslutningsledning sorg for at denen ikke er i vejen,kommen i klem, bojes og at stikforbindelsen ikke bliver vad.
- Rul kablet fuldstaendigt ud, nár der anvendes en kabeltromle.
- Anvend ikke kablet til andre formål end det tiltænkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend ikke kablet til at trække stikket ud af stikkontakten.
- Kontroller forlaengerledningen regelmæssigt og udskift den i tilfædle af beskadigelser.
- Anvend ingen defekte tilslutningskabler.
- Udendørs ma der kun anvendes de hertil godkende og tilsvarende markerede forlængerledninger.
- Anvend ingen provisoriske eltilslutninger.
- Beskyttelsesanordninger må aldrig kortsluttes eller saettes ud af drift.

Eltilsutningen aller reparationer pa maskinens elektriske dele skal udfores af en autoriseretelektriker aller af en af vore kundeserviceafdelinger. Lokale forskrifter isar med henblick pa beskyttelsefasoranstaltninger skal iagttages.

1

12 Beskrivelse af apparatet / Reservedele

Laes det vedlagte montage- og betjeningsblad.

Pos.	Bestillings- nr.	Betegnelse
1	×	Formonteret maskine
2	×	beskyttesesarm
3	×	låsekrog
4	×	stammeløfter
5	359827	Hjul
6	×	hjulaksel
7	×	transportstøttehjul
8	×	Pose med skruer
9	×	Betjeningsvejledning
10	×	Montage- og betjeningsblad
11	×	Garantierklæring
12	×	betjeningshåndtag venstre side
13	×	betjeningshåndtag hjre side
14	×	holdeklo
15	×	grundplade
16	×	Håndtag
17	359865 Kløvekniv (ASP 10 / 12 TS-2)
	359885 Kløvekniv (ASP 14 TS-2)
18	×	Kløvesøjle
19	×	Indstillingsskrue for løfthøjdeindstilling
20	359872	Tænd-/slukknap (ASP 10 / 12 TS-2)
	359883	Tænd-/slukknap (ASP 14 TS-2)
21	359871	Motor (ASP 10 / 12 TS-2)
	359882	Motor (ASP 14 TS-2)
22	359867	Olietankdæksel 13
22A		Oliemålepind 22
23	×	Öldichtung (ikke vist)
24	359863 Cylinder (ASP 10 TS-2)
	359878 Cylinder (ASP 12 TS-2)
	359880 Cylinder (ASP 14 TS-2)
25	×	Returhåndtag
26	×	Trækstang
27	×	Sikkerhedskæde
28	359868	Returfjeder
29	359869	Aftapningsprop
30	359873 Hydralikventil (ikke vist.)
31	400142 Hydralikole (1 liter)
32	359807	Sikkerhedsmærkat

Montering

Brændekloveren ma først forbinds med strømnettet after at den er samletHLT!

Monter hjulene, beskyttelsesarmen, lasekrogen, stammelfter somt transportstottehjul som vist pa billedderne 2 - 9 pa monterings- og betjeningsblad.

Kontroller after montagen, at alle skruer er spændt godt.

Opstilling

Kontroller, at arbejsomradet opfylder fologende betingelser:

skridsikker
plan
- frit for snublefarer
- tilstrækkelige lysforhold

Anvend ikke maskinen iærheden af biogas, benzinrender erler andre let brandbare materialer.

Ibrugtagning

• Kontroller, at apparatet er monteret komplet og after reglementerne.

• Kontroller hver gang inden brug:

• tilslutningsledningerne for defekte steder (revner, snit e.l.)

anvend ingen defekte ledninger

eventuelle beskadigelser (se "Sikkerhedsvejledning")
- Om alle skruer er strammede.
- hydraulikken for laekager
- hydraulikslanger og slangeforbindelser
frakoblingsanordning
- oliestanden

Udluftning

13 Udluft hydraulikanlagget inden du tager brændespalteren i brug.

Løsn olietankdæksle (22) nogle omdrejninger, säledes at luften kan undvige fra olietanken.
Lad olietankdaksle vare aben under driften.
Inden brændekloveren bevæges, luk olietankdæksle, da der ellers vil lobe olie ud.

Hvis hydraulikanlagget ikke bliver udluftet, beskadiger den indesluttede luft pakningerne og forårsager en permanent beskadigelse af brændekloveren.

Nettilslutting

• Sammenlign på apparatets mærkeplade den angivnespænding med netspændingen og tilslut apparatet til entilsvarende og korrekte stikkontakt.

• Anvend forlaengerledninger med tilstrækkeligt tvarsnit.

• Tilslut maskinen via et Fi-relae (fejIstrmsrelae) pa 30 mA.

Sikring: 16 A traeg

Tilkobling

Tryk pā den grønne knap.

Frakobling

Tryk pā den rode knap.

Kontroller inden enchver brug Funktionen af afbrydelsesanordningen (ved at tande/slukke). Benyt intet apparat, hvor kontakten ikke tande eller slukke. Beskadigede kontakter skal omgaende repareres aller udskiftes af kundeservice.

Strømsvigt (nulspændingsrelæ)

I tilfælde af strømsvigt kobler apparatet automatisk fra. For at genindkoble, tryk igen på den grønne knap.

Brændeklover med 400 V 3~

Vae opmaerkso ma motorens

drejeretning (se motorpilen), da drift med forkert drejeretning beskadiger oliepumpen.

Kontrol af omdrejningsretning:

Taend for motoren.

Betjen begge betjeningshandtag, klovekniven korer ned.
Hvis klavekniven allerede befinder sig i nederste position, skal returhandtaget betjenes, klavekniven korer op.
Bevæger klvekniven sig ikke, slukkes motoren, ogændr omdrejningsretningen.

14 Drejeretningen kan ændres ved at stikke en skrue-trækker i den hertil beregnede slids i stikkraven og dreje den mod venstre eller hjre med et let tryk.

Hydraulik

Kontroller hydraulikledninger og -slanger hver gang inden brug

• Anvend aldrig maskinen, när der bestär fare på grund af hydraulikvæske.
• Kontroller, at maskinen og arbejdso MRdet er rent og frit for oliepole. Glide- og brandfare!
• Kontroller regelmaessigt, om der er nok hydraulikolie i beholderen (se vedligeholdelse og pleje)

Indhold:

Arbejde med brændekloveren

Hvad kan jeg klve?

Mäl pā de stammer, der skal kloves

Traelengde: min. 560 - maks. 1040 mm

Traediameter: min. 100 - maks. 300 mm

Traediamateren er en anbefalet referenceveardi, fordi:

• tyndt træ kan vare vanskeligt at klove, hvis det har knasthuller eller fibrene er for stærke.

Forarbejd ingen gronne træstammer. Det er meget nemmere at klove tøre, oplagrede træstammer. Disse haenger ikke sa tit fast i maskinen som gront (vådt) træ.

Hardttræ kan nemt revne. Vær ekstra forstig!

Vær opmærksom på at træ med knaster kan revne. Der ma aldrig anvendes træ, hvor knasterne ikke er fjernet.

Searlige henvisninger til kløvning:

Forberedelser:

Forbered det træ, der skal køves, til de dimensioner, der skal forarbejdes, og kontroller, at træet er skåret lige. Skrát skåret træ kan glide under klovning.

Anbring traet saledes ved brændekloveren, at du ikke kommt i fare (fare for at snuble).

1 controller inden spaltning, om klovesajlen (18) er

tilstrækkeligt smurt, sa det kan kore uhindret ind og ud.

Betjening

Tohändsbetjening

Brændekloveren er kun beregnet til at blive betjent af en person. Brændekloveren ma aldrig betjenes af to ellere flere personer.

Bloker aldrig betjeningshandtagene.

1. Tryk på den grønne knap. Vent et par sekunder, indtil motoren har næt sin sluthastighed og trykket i hydraulikpumpen er oprettet.

Vær opmaerkoms pa motorens drejeretning ved brændeklovere med kraftstrømmotor (400 V 3~), da drift med forkert drejeretning beskadiger oliepumpen.
Ved temperaturer under -5^ skal brændekloveren kore i tomgang i mindst 15 min. for at olien kan opvarne sig.

1. Tryk på betjeningshandtaget i venstre side (12) ned til træstammen holdes af holdekloen (14).

Indstil holdekloen iht. stammens hoge. Løsn dertil vingeskruen (A), og tilpas holdekloen.

1. Hold betjeningshandtaget i venstre side (12) ned, og tryk betjeningshandtaget i hjreside (13) halvt ned for at klove stammen langsomt først.
2. Tryk sā betjeningshändtaget i højre side helt ned for at klve sammen helt.

Spaltehestighed

i Wed betjeningshandtag i hore side (13) kan klovekraften tilpasses alt after traatype:

Maksimal spaltkraft ved lavere hastighed til spaltning af saerlig hare de aller aflejrede trastammer ell er i starten af spaltningen betjeningshandtag midterposition.

Hoj klovehastighed ved lavere spaltkraft til klovning af normale træstammer eller sidst i kloveprocessen betjeningshandtag nederste position.

Bakgear

19 Tryk returnarmen (25) nedad, til klovekniven (17) igen befinder sig i den hjoeste position.

Kontroller inden hver brug betjeningshandtagene virker korrekt.

Ved kortere træstykke kan ydelsen øges ved at forkorte spalteknives tilbagelob.

1. Sæt stammen på grundpladen, og kør kløvekniven til ca. 2 cm hen til stammen ved at trykke de to betjeningshändtag ned.
2. Slip betjeningshändtagene, sä kløvekniven stär i denen position, og sluk maskinen.
3. Traek netstikket ud af kontakten.
4. Slip det andet betjeningshandtag.
5. Zkratte zpětny chod na tyci umisténé na strane uchycenim zajistovaciho šroubu v potrebné vyšce.

Stammeløfter

Ved store og tungte træstykker kan stammeløfteren bruges til at rette stammen op.

1. 20 Løsn dertil lasekrogen (3) fra stammeløfteren (4).
2. Lad klovekniven kore ned til stammeløfteren ligger pa jorden.
3. Læg nu træstammen på stammeløfteren, og lad kløvekniven køre opigen.
4. Nu kan du sætte traestammen på grundpladen.

Klovnig af trae:

1. Sæt nu den stamme, der skal kløves, lodret pa grundpladen.

Bemerk at stammen stared af sig selv og lige pa grundpladenStammen ma aldrig kloves, mens den ligger ned aller pa tvers.
① Traeet ma udelukkende bearbejdes i fiberretningen. Der kan opsta skader pa maskinen, his klovematerialet klves mod træfibrenes retning.

16 Kontroller at holdkloen (14) er indstillet iht. stammens hoge.

1. Hægt lasekrogen ind ved stammeløfteren.

Fjern det klovede brande ud af de umiddelbare arbejdsomrade. Derved forhindres arbejdsulykker.

Klov aldrig to stammer i en arbejdsgang.
- Laeg ikke mere træ på og udskift ikke træ under arbejdsprocessen.

Fremtving aldrig kløvning af en stamme ved at opretholde fremfaringen i flere sekunder. Dette kan medføre skader pa maskinen.

Placér stammen igen pá grundpladen, og gentag klaveprocessen, aller æg stammen til sider.

Hvordan Iøns en fastsiddende stamme?

Der er risiko for at knastfyldte emnerkommen i klemme under kløvningen.

1. Sluk for kløveren og træk netstikket ud af kontakten.
2. Fjern ikke fastklemte stammer med hænderne.
3. Den fastklemte stamme løns forsigtigt med en brækstang frem og tilbage, söngen kan løns, spaltesojlen må ikke beskadiges.

Bank aldrig på den fastklemte stamme for at frigore den.
Sav aldrig den indeklemte stamme ud.
Sporg称之 en ekstra person om hjælp.

Arbejdsslut:

Kor klovekniven i den hojeste position (indkort tilstand).

sluk for apparatet og treak netstikket
Folg vedligeholdese- og plejehenvisingerne.

Vedligeholdelse og pleje

For enhver form for vedligeholdelseller rengoring:
- Sluk for apparatus
- træk netstikket

Videregäende service og rengøring som den, der er beskrevet i dette kapitel, mA kun udfores af kundeservice.

Sikkerhedsanordninger, der er fjernet for vedligeholdelse og rengring, skal altid genmonteres korrekt og kontrolleres.

Der mä kun anvendes originale dele. Andre dele kan medfrole uforudsete skader og kvæstelser.

Bær sikkerhedshandsker for at undgå skader på hænderne.

lagttag fologende for at opretholde brændekloverens Funktionsdygtighed:

• Rengør maskinen grundigt after afslutning af arbejdet.
  Fjern harpiksrester.

• Kontroller oliestanden resp. udskift olien.

• Kontroller maskinen med henblick på synlige fejl som

• Iøs fiksering

• slidte aller beskadigede elementer

• korrekt monterede afskaermninger og beskyttesesanordninger.

• Kontroller hydraulikslangerne og slangeforbindelsener regelmæssigt for tæthed og fasthed.
  Smor klovesojlen (18) jævnligt med fet eller sprjdt den med miljørrigtig sprejteolie.

Slibning af spaltekniven

① After længere driftstid, ved reduceret ydelseller ved let deforming skal spalteknivens skær slibes uller skærpes med en fin fil (fjern grater).

Hvordan kontrolleres oliestanden?

1. Kløvekniven skal befinde sig i højeste position.
2. 22 Trak olemalepinden ud.
3. Rengor oliemalepinden og olietaelningen.
4. Før malepinden igen ind i abninger til stoppet.
5. Traek oliemalepinden udigen.

22 Oliestanden skal ligge mullem MIN og MAX.

Fyld olie af samme kvalitet pa ved lav oliestand (MIN eller mindre).

1. Kontroller olietaelingen. Udskift den i tilfela de af beskadigelser.
2. Før malepinden igen ind i abningen.

Hvornár skal olien udskiftes?

Første olieskift after 50 driftstimer, derefter alle 500 driftstimer.

Der kræves to personer.
Udskifting:

1. Kløvekniven skal befinde sig i højeste position.
2. 22 Træk oliemælepinden ud.
3. Stil en beholder, som kan rumme mindst 7,5 liter olie, under braendekloveren.
   4.21 Skru udlobsproppen (A) af saledes olien kan Ibe ud.
4. Genmonter pakningen og aftapningsproppen.
5. Pafyld ny hydraulikolie (Maengde se "Tekniske data") ved hjaelp af en ren tragt.
6. Rengor oliemalepinden og olietaelningen.
7. Kontroller olietaetningen. Udskift den i tilfaelde af beskadigelser.

DK

1. Før malepinden igen ind i abningen.

2. Lad klovekniven nogle gange kore op og ned uden belastning after et olieskift.

Bortskaf spildolien after forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden aller at blande den med normal affald.

Hydraulikolie

Anvend ingen andre oliesorter. Brug af andre oliesorter har indflydelse pa brændeklover Funktion.

Transport

9 Løsn lasestiften (A) og fiksér transportstøttehjulet (7) til transport i position C.
- Tag fat i haretaget, og tip braendekloveren forsigtigt hen mod dig.
10 Sving dertil eventuelt transportbommen nedad.
Nu kan du nemit transporte brændekloveren.

11 Brug den dertil beregnede Ioftepunkt (A) til krantransport.
■ Maskinen sikres mod at vaelte eller glide, hvis du transporterer den med en kran.
Transporter apparatet i koretogjet pa en separat transportflade.

11 Brændekloveren skal sikres på de fertil beregnede punkter med surrestrepper.

Opbevaring

Inden opbevaring

• Flytning af kløvekniven opad
  Sluk for apparatus
  Luk olietankdakslet
  Trak netstikket

Apparater, der/DD er i brug, skal opbevares pa et tort, aflst sted, der er beskyttet mod frost og utilgengeligt for born og uvedkommende.

For at forlange maskinens levetid og sikre, at den er nem at betjene, skal du overholde folgende ffor langere tids opbevaring:

Gennemfər en grundig rengoring.
- Kontroller apparatuset for beskadigede aller slidekomponenter.

Garanti

Se venligst vedlagte garantierklaring.

Mulige fejl

Inden hver afhjaelpning af fejl

Fejl	Mulige	årsager	Afhjælpning
Stammen kløves ikke(for lav kløveydelse)	⇒ Stammen er ikke placeret korrekt⇒ Stammen overskrider de tilladestørrelser eller træet er forHardt formaskinen⇒ Kløvekile kløver ikke⇒ Olielækage⇒Hydrauliktryk for lavt⇒Forkert til Slutningsledning (længere end10 m uller for småt koretværsnit)	⇒ Anbring stammen på n⇒ Afkort stammen til de tilladte størrelser⇒ Skærp kløvekilen, og kontROLLER den for greater og kærve⇒ Læg et stykke karton under brændekloveren for at finde lækagen. Kontakt producenten til afhjælpning af problemet.Kontroller oliestanden; afterfyld om质地vidigt olie.Hvis problemet ikke kan afhjælpes,kontakt producenten .⇒ Anvend den rigtige til Slutningsledning.
Spaltekniven svinger eller vibrerer stærkt mens den kører ud	⇒ Luft i kredsløbet	⇒ Åbn olietanklåsen	⇒ Kontroller oliestanden; afterfyld om质地vidigt olie.
	⇒ Kløvesøjlen ikke tilstrækkeligt fertet uller olieret.	⇒ Smør kløvesøjlen eller sprejrt med miljørrigtig sprejteolie.	⇒ Hvis problemet ikke kan afhjælpes,kontakt producenten.
Klovekniven kører ikke ud	⇒ Hydraulikpumpe defekt	⇒ Kontakt producenten til afhjælpning af problemet.
Motoren starter, men kløvekniven kører ikke ud.	⇒ Forkert drejeretning af motoren	⇒ Kontroller og omstil motorens drejeretning Trefasestrøm: omstil motorens drejeretning
Motoren starter ikke	⇒ manglende netspænding	⇒ kontROLLER sikring
	⇒ 2-faseløb ved drejestrømsmotor	⇒ Lad en elektriker kontrollere sikring og tilførssledning
	⇒ til Slutningskabel defekt	⇒ Udskift til Slutningskabetller lad det efterse af en elektriker.
	⇒ Elmotor er defekt	⇒ Kontakt producenten til afhjælpning af problemet.

Ved yderligere fejl eller sporgsmål kontakt venligst din lokale forhandler.

Tekniske data

Model / Type ASP 10 TS-2 ASP 12 TS-2 ASP 14 TS-2
Produktionsär se sidste side
Kløvetryk 100 kN (10 t) 120 kN (12 t) 140 kN (14 t)
Hydrauliktryk 25,5 Mpa (255 bar) 24,0 Mpa (240 bar)		24,6 Mpa (246 bar)
Fremlobshastighed 1	ca. 0,05 m/sek. (4,9 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)
Fremlobshastighed 2	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,22 m/sek. (21,8 cm/sek)
Tilbagelobshastighed	ca. 0,06 m/sek. (6,1 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)
Trælængde		560 - 1040 mm
Trædiameter		100 - 300 mm
Kløvelængde		850 mm
Hydraulikolie (max.)	7,0 Liter		7,5 Liter
Elmotoreffekt	P1 = 3300 W	S6 40 %	P1 = 3500 W S6 40 %
Tilslutning		400 V 3~ 50 Hz
Lydtryksniveau LPA	≤ 80,0 dB (A)
Dimensioner	længde 1440 x bredde 1330 x højde 2280 mm		længde 1440 x bredde 1350 x højde 2280 mm
Vægt	172,5 kg	178,4 kg	184,9 kg

Kredsløbsdiagram

Hydraulikplan

Sakerhetsanvisningar

Sakerhetsanvisningar - Manövrering

stemmer overens med forskrifterne i de ovennævnte EF-direktiver somt med forskrifterne i følgende yderligere direktiver: 2014/30/EU, 2011/65/EU

med ensamt ansvar attprodukten

Brennholzspalter (Vedklyv) ASP 10 TS-2, ASP 12 TS-2, ASP 14 TS-2
