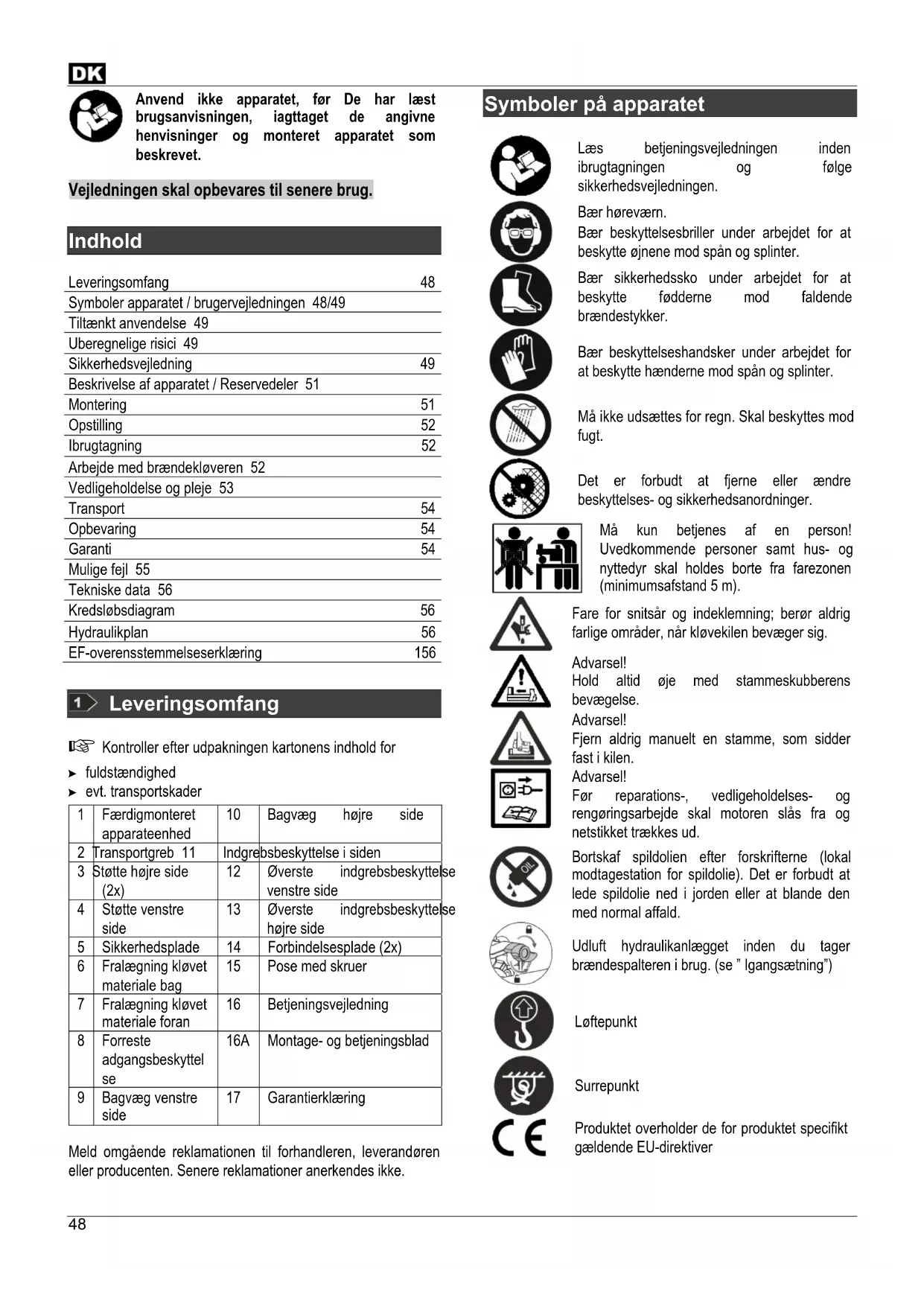

BRUGSANVISNING ASP 4 N2 ATIKA

Anvend ikke apparatet, før De har læst brugsanvisningen, iagttaget de angivne henvisninger og monteret apparatet som beskrevet.

Vejledningen skal opbevares til senere brug.

Indhold

Leveringsomfang	48
Symboler apparatet / brugervejledningen 48/49
Tiltænkt anvendelse 49
Uberegnelige risici 49
Sikkerhedsvejledning	49
Beskrivelse af apparatet / Reservedeler 51
Montering	51
Opstilling	52
Ibrugtagning	52
Arbejde med brændekløveren 52
Vedligeholdelse og pleje 53
Transport	54
Opbevaring	54
Garanti	54
Mulige fejl 55
Tekniske data 56

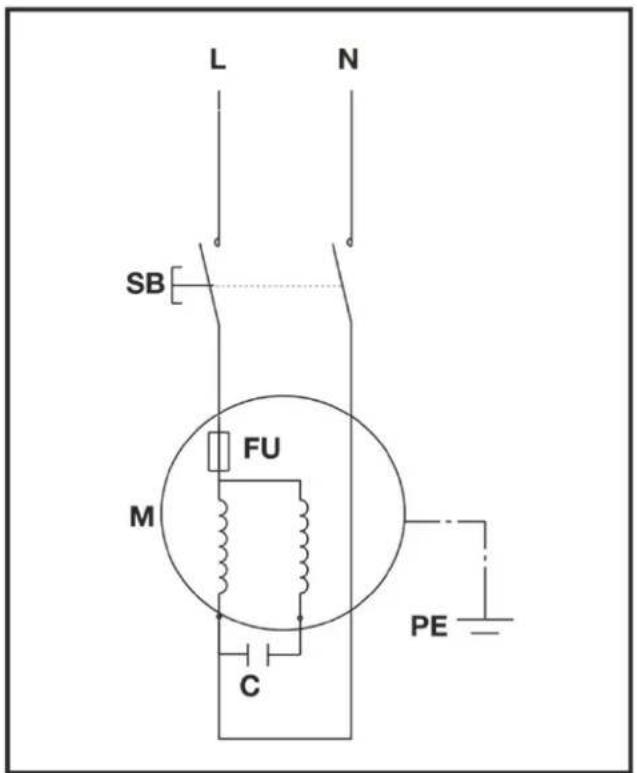

Kredsløbsdiagram	56
Hydraulikplan	56
EF-overensstemmelseserklæring	156

1 Leveringsomfang

Kontroller efter udpakningen kartonens indhold for

▶ fuldstændighed
▶ evt. transportskader

1	Færdigmonteret apparateenhed	10	Bagvæg højre side
2	Transportgreb 11	Indgrebsbeskyttelse i siden
3	Støtte højre side (2x)	12	∅verste indgrebsbeskyttelse venstre side
4	Støtte venstre side	13	∅verste indgrebsbeskyttelse højre side
5	Sikkerhedsplade	14	Forbindelsesplade (2x)
6	Fralægning kløvet materiale bag	15	Pose med skruer
7	Fralægning kløvet materiale foran	16	Betjeningsvejledning
8	Forreste adgangsbeskyttelse	16A	Montage- og betjeningsblad
9	Bagvæg venstre side	17	Garantierklæring

Meld omgående reklamationen til forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

Symboler på apparatet

Læs betjeningsvejledningen inden ibrugtagningen og følge sikkerhedsvejledningen.

Bær høreværn.

Bær beskyttelsesbriller under arbejdet for at beskytte øjnene mod spån og splinter.

Bær sikkerhedssko under arbejdet for at beskytte fødderne mod faldende brændestykker.

Bær beskyttelseshandsker under arbejdet for at beskytte hænderne mod spån og splinter.

Må ikke udsættes for regn. Skal beskyttes mod fugt.

Det er forbudt at fjerne eller ændre beskyttelses- og sikkerhedsanordninger.

Må kun betjenes af en person! Uvedkommende personer samt hus- og nyttedyr skal holdes borte fra farezonen (minimumsafstand 5 m).

Fare for snitsår og indeklemning; berør aldrig farlige områder, när kløvekilen bevæger sig.

Advarsel!

Hold altid øje med stammeskubberens bevægelse.

Advarsel!

Fjern aldrig manuelt en stamme, som sidder fast i kilen.

Advarsel!

Før reparations-, vedligeholdelses- og rengøringsarbejde skal motoren slås fra og netstikket trækkes ud.

Bortskaf spildolien efter forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden eller at blande den med normal affald.

Udluft hydraulikanlægget inden du tager brændespalteren i brug. (se "Igangsætning")

Løftepunkt

Surrepunkt

Produktet overholder de for produktet specifikt gældende EU-direktiver

Elektriske apparater må ikke bortskaffes med dagrenovationen.

I henhold til EU-direktivet 2012/19/EU om brugt elektronisk materiel skal brugte elektroniske apparater, der ikke længere kan bruges, indsamles separat til miljørigtig genbrug.

Symboler betjeningsvejledning

Truende fare eller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.

Vigtige informationer til korrekt håndtering. Tilsidesættelse af disse henvisninger kan medføre fejl ved apparatet.

Informationer ril brugeren. Disse henvisninger hjælper Dem med at anvende alle funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad De skal gøre.

Læs det vedlagte montage- og betjeningsblad, når der refereres til billednummeret i teksten.

Tiltænkt anvendelse

- Brændekløveren må kun anvendes til kløvning af træ. - Brændekøveren er kun beregnet og egnet til privatbrug til

hus og hobby. ■ Kun lige afskåret træ egner sig til brændekløveren.

- Metaldele (søm, tråd osv.) skal under alle omstændigheder fjernes fra træet, som skal kløves.

- Til den korrekte anvendelse hører også opfyldelse af de af producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser samt efterkommelse af sikkerhedsanvisningerne i vejledningen.

- De for driften gældende relevante arbejdssikkerhedsforskrifter, samt die øvrige almengyldige arbejdsmedicinske og sikkerhedstekniske regler skal overholdes.

- Enhver brug derudover gælder som ikke at være svarende til formålet. For heraf resulterende skader hæfter producenten ikke. Risikoen påhviler brugeren alene.

- Egenmægtige forandringer på apparatet udelukker producentens ansvar for deraf resulterende skader.

- Apparatet må kun klargøres, anvendes og vedligeholdes af personer, der er erfaren i brug af udstyret og som kender farene. Reparationsarbejde må kun udføres af os eller af kundeservicecentre, som vi har udpeget.

Uberegnelige risici

⚠️ Også ved korrekt anvendelse kan der endnu bestå uberegnelige risici - på trods af overholdelse af alle gældende sikkerhedsbestemmelser - på grund af konstruktionen til anvendelsesformålet.

Uberegnelige risici kan minimeres, när både "Sikkerhedsvejledning" og "Tiltænkt anvendelse" samt betjeningsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

■ Fare for personskader pga. afsprængte træstykker.
- Fare for skader på fødderne pga. nedfaldende kløvet materiale
- Fare for skader på fingrene ved løsning af indeklemte træstykker.
- En ignorering eller tilsidesættelse af sikkerhedsforanstaltninger kan medføre en kvæstelse af operatøren eller materielle skader.
- Uopmærksomhed, tilsidesættelse af sikkerhedsforskrifterne og ukorrekt brug kan forårsage skader på hænder og fingre på grund af spaltekniven, der bevæges.
- Fare på grund af strøm ved brug af ukorrekte eltilslutningskabler.
- Berøring af spændingsførende dele ved åbnede elektriske komponenter.
- Brand og glidefare pga. udløbende hydraulikvæsker.
- Høreskader ved længere varende arbejde uden høreværn.

Desuden kan der være ikke åbenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkerhedsvejledning

Læs og iagttag før ibrugtagning af dette produkt følgende henvisninger og din brancheforenings forskrifter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelser i det pågældende land for at beskytte dig selv og andre mod eventuelle skader.

Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med maskinen.
i Opbevar denne sikkerhedsvejledning omhyggeligt.

• En person, der arbejder med brændekløveren, skal have gennemført en tilsvarende undervisning og være fortrolig med brug af brændekløveren og sikkerhedsudstyret
• Gør dig før brug ved hjælp af betjeningsvejledningen fortroligt med apparatet.
• Anvend apparatet ikke til formål, som det ikke er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med brændekløveren").
• Vær opmærksom. Vær opmærksom på hvad du har med at gøre. Vær omhyggelig under arbejdet. Anvend ikke apparatet, når du er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige kvæstelser.
• Børn og unge under 18 år samt personer, der ikke er fortrolig med vejledningen må ikke betjene apparatet.

DK

• Brug aldrig apparatet, när der er uvedkommende personer, især børn, i nærheden.
• Tillad aldrig at andre personer, især børn, berører værktøjet eller motoren.

Personligt sikkerhedsudstyr

- Arbejd aldrig uden egnet sikkerhedsudstyr:

• bær ikke løst siddende tøj eller smykker, der kan gribes af de kørende dele af saven.
• hårnet ved langt här
• beskyttelsesbriller og høreværn
• faste sko med stålkappe (sikkerhedssko)
• lange bukser.
• arbejdshandsker
• førstehjælpsmateriale
• evt. mobiltelefon

Sikkerhedsvejledning

Gennemfør følgende kontroller før ibrugtagningen og regelmæssigt under arbejdet. Følg de pågældende afsnit i betjeningsvejledningen:

• Er apparatet komplet monteret og er alle forkrifter overholdt?
• Er apparatet i en god og sikker tilstand?
• Er grebene rene og tørre?

• Kontroller inden arbejdet at:

• der ikke opholder andre voksne, børn eller dyr i arbejdsområdet

• at du kan vige uhindret tilbage

• at du står stabilt.

• Er arbejdsstedet frit for snublefarer? Hold arbejdsområdet i orden! Uorden kan resultere i ulykker - Snublefare!
  • Vær opmærksom på påvirkninger udefra:

• Arbejd ikke under utilstrækkelige belysningsforhold (f. eks. tåge, regn, snevejr eller i skumringen).

• Der må aldrig arbejdes i dårligt vejr (f. eks. regn, fare for lyn, snevejr).

• Anvend ikke apparatet i nærheden af brændbare væsker eller gasser - brandfare!

• Brugeren er ansvarlig for ulykker eller farer, der opstår over for tredje personer eller deres ejendele.

• Sørg for en stabil kropsstilling og hold hele tiden balancen.
• Apparatet eller dele af apparatet må ikke ændres.

Sikkerhedsvejledning - Betjening

• Indtag en arbejdsposition, der befinder sig i nærheden af betjeningshåndtaget. Stå aldrig i kløvekilens område.
• Stå aldrig på maskinen.
• Sluk for apparatet under pauser i arbejdet, sådan at ingen kan komme i fare.Apparatet skal sikres mod uautoriseret brug.

Sikkerhedsanvisninger for brændekløveren

• Brændekløveren må kun betjenes af én person.

• Kløv aldrig stammer, som indeholder søm, metaltråde eller andre genstande.

• Træ og træspåner, der allerede er blevet kløvet, udgør et farligt arbejdsområde. Der er fare for at snuble, glide eller falde. Arbejdsområdet skal altid være ryddet op.

• Læg aldrig hænderne på maskinens bevægelige dele, når den er i gang. Overhold en sikkerhedsafstand til træstamme, skubber og kløvekile for at beskytte hænderne mod kvæstelser.
• Der må kun kløves træ, der overholder de mål, der skal forarbejdes.

Sikkerhedsvejledning - under arbejdet

• Arbejd aldrig alene. Hold altid visuel og akustisk kontakt til andre personer, så der i nødstilfælde altid kan ydes hjælp.
• Stands motoren straks ved fare eller i nødstilfælde
• Efterlad aldrig apparatet uden opsyn.
• Stands straks arbejdet när der opstår fysiske problemer (f. eks. hovedpine, svimmelhed, kvalme etc.) –Øget fare for ulykker!
• Maskinen må ikke overbelstes! De arbejder bedre og mere sikkert i det angivne effektområde.
• Hold pauser under arbejdet, så motoren kan afkøle.

Adfærd i nødstilfælde

• Indled førstehjælp i hen hold til kvæstelsen og søg lægehjælp så snart som muligt.
• Den kvæstede skal beskyttes mod yderligere skader og lejres.

Generel sikkerhedsvejledning

• Brug apparatet, tilbehør, brugsværktøj etc. i henhold til vejledningerne. Tag hensyn til arbejdsbetingelserne og den opgave, der skal udføres. Brugen af apparatet til andre end de dertil beregnede formål kan medføre farlige situationer.
• Spul ikke apparatet med vand (farekilde elektrisk strøm).
• Apparatet må ikke stå ude i regn og der må ikke arbejdes i regnvejr.
  • Vedligehold maskinen omhyggeligt:
• Overhold vedligeholdsforskrifterne.
• Hold håndtagene tørre og frie for harpiks, olie og fedt.
• Kontroller maskinen for eventuelle beskadigelser:

- Inden yderligere brug af maskinen skal beskyttelsesudstyret undersøges nøje med henblik på korrekt og formålstjenlig funktion. Apparatet må kun anvendes med komplette og korrekt anbragt sikkerhedsudstyr, og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden.

- Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal være rigtigt monterede og alle betingelser være opfyldt for at sikre upåklagelig drift.

- Beskadigede beskyttelsesanordninger og dele skal repareres ordentligt af et autoriseret værksted eller udskiftes, såfremt intet andet er angivet i brugervejledningen.

- Beskadigede eller ulæselige sikkerhedsmærkater skal udskiftes.

• Efterlad ikke værktøjet i maskinen!
  Kontroller altid at alt værktøj er fjernet, inden maskinen tændes.
• Opbevar ikke anvendte apparater på et tørt, aflåst sted uden for børns rækkevidde.

• Sluk for skæremaskinen og tag netstikket ud af stikkontakten ved:

• Reparationsarbejde

• Vedligeholdelses- og rengøringsarbejde
• Afhjælpning af fejl
• Det kontrolleres om tilslutningsledninger er filtret sammen eller beskadiget
• Opbevaring og transport

- Når apparatet efterlades (også ved kortvarige afbrydelser)

Udfør ingen andre reparationer end beskrevet i kapitel "Vedligeholdelse", men kontakt i stedet for producenten direkte eller den pågældende kundeservice.

Reparationer på apparatets andre dele skal udføres af producenten hhv. en af hans serviceafdelinger.

Anvend kun originalreserve- og tilbehørsdele. Ved anvendelse af andre reservedele og andet tilbehør kan brugeren komme i fare. For heraf resulterende skader hæfter producenten ikke.

Elektrisk sikkerhed

• Udførelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et åretværsnit på mindst
  2,5 mm^2 ved en kabellængde til max. 10 m

- Anvend aldrig tilslutningsledninger over 10 m. Længere tilslutningsledninger forårsager spændingsfald. Motoren opnår ikke mere sin maksimale effekt, maskinfunktionen reduceres.

- Stik og samledåser på tilslutningsledninger skal være af gummi, blødt PVC eller andet termoplastisk materiale af den samme mekaniske styrke eller være overtrukket med dette materiale.

- Stikforbindelsen på tilslutningsledningen skal være stænkbeskyttet.

- Ved montering af en tilslutningsledning sørg for at denne ikke er i vejen, kommer i klem, bøjes og at stikforbindelsen ikke bliver våd.

- Rul kablet fuldstændigt ud, när der anvendes en kabeltromle.

- Anvend ikke kablet til andre formål end det tiltænkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend ikke kablet til at trække stikket ud af stikkontakten.

- Kontroller forlængerledningen regelmæssigt og udskift den i tilfælde af beskadigelser.

- Anvend ingen defekte tilslutningskabler.

- Udendørs må der kun anvendes de hertil godkendte og tilsvarende markerede forlængerledninger.

- Anvend ingen provisoriske eltilslutninger.

- Beskyttelsesanordninger må aldrig kortsluttes eller sættes ud af drift.

Den elektriske tilslutning hhv reparationer på apparatets elektriske dele må kun udføres af en autoriseret elektriker eller en af vore serviceafdelinger. Lokale forskrifter især med henblik på beskyttelsesforanstaltninger skal iagttages.

Beskrivelse af apparatet / Reservedele

→ Læs det vedlagte montage- og betjeningsblad.

Pos.	Bestillings-nr. Betegnelse
	ASP 4 N-2 ASP 5 N-2
1	×		Formonteret maskine
2	360348		Transportgreb
3	359782		Støtte
4	359783		Støtter (par)
5	359784	359796	Sikkerhedsplade
6	359785	359797	Fralægning spaltet bag
7	359786	359789	Fralægning spaltet foran
8	359787		Forreste adgangsbes
9 359789 359799		Bagvæg til venstre
10 359788 Bagvæg højre side
11 359790 Indgrebsbeskyttelse i siden
12	359792	359800	∅verste indgrebsbeskyttelse venstre side
13	359791		∅verste indgrebsbeskyttelse højre side
14	359793		Forbindelsesplade
15	×		Pose med skruer
16	×		Betjeningsvejledning
16A	×		Montage- og betjeningsblad
17	×		Garantierklæring
18	×		Spaltekniv
19	×		Udluftningsskrue
20	360379	360349	Oliemålepind
21	×		Betjeningsknapper
22	×		Fod
23	×		Kabel
24	×		Motor
25	360354		Hjul
26	×		Betjeningshändtag
27	×		Stammeskubber
28	×		Stempelstang
29	360350		Olietætning
30	359776		Sikkerhedsmærkat

Montering

Brændekløveren må først forbindes med strømnettet efter at den er samlet helt!

Monter fralægninger for det kløvede materiale og indgrebsbeskyttelse som på billederene 2 – 12 i monterings-ig betjeningsbladet.

Spænd skrueforbindelserne ikke for meget i første omgang, pladedelene skal stadig kan bevæges!

Kontroller efter montagen, at alle skruer er spændt godt.

Opstilling

For en bekvem arbejdsstilling, stil brændekløveren på en 72 - 85 cm høj arbejdsflade.

Apparatet skal være fastgjort stabilt på arbejdsfladen for at kunne betjenes på en sikker måde.

De smådele, der kræves til monteringen er ikke del af leveringen. Anvend:

▶ sekskantskrue M 8 x ....(Længde alt efter arbejdsbordets tykkelse)
▶ skive ∅ 8mm
▶ sekskantmøtrik M 8, selvlåsende

Kontroller, at arbejdsområdet opfylder følgende betingelser:

• skridsikker
• plan
• frit for snublefarer
• tilstrækkelige lysforhold

Anvend ikke maskinen i nærheden af biogas, benzinrender eller andre let brændbare materialer.

Ibrugtagning

• Kontroller, at apparatet er monteret komplet og efter reglementerne.
  ■ Kontroller hver gang inden brug:
• tilslutningsledningerne for defekte steder (revner, snit e.l.)
  anvend ingen defekte ledninger
• eventuelle beskadigelser (se "Sikkert arbejde")
• om alle skruer er strammede.
• hydraulikken for lækager
• oliestanden

Nettilslutning

• Sammenlign på apparatets mærkeplade den angivne spænding med netspændingen og tilslut apparatet til en tilsvarende og korrekte stikkontakt.
  ■ Anvend forlængerledninger med tilstrækkeligt tværsnit.
• Tilslut maskinen via et Fi-relæ (fejlstrømsrelæ) på 30 mA.

Sikring: 10 A træg

Tilkobling

Tryk den knap (21). Motoren kører så længe den knap holdes nede.

Frakobling

Slip den knap igen.

Kontrollér inden enhver brug funktionen af lelsesanordningen (ved at tænde/slukke).

Brug apparatet ikke, hvis dens betjeningsknapper ikke fungerer korrekt. Beskadigede betjeningsknapper skal omgående repareres eller udskiftes.

Hydraulik

Kontroller hydraulikledninger og -slanger hver gang inden brug

• Anvend aldrig maskinen, när der består fare på grund af hydraulikvæske.
• Kontroller, at maskinen og arbejdsområdet er rent og frit for oliepøle. Glide- og brandfare!
• Kontroller regelmæssigt, om der er nok hydraulikolie i beholderen (se vedligeholdelse og pleje)

Indhold: 2,5 liter ASP 4 N-2

3,5 liter ASP 5 N-2

Arbejde med brændekløveren

Hvad kan jeg kløve?

Mål på de stammer, der skal kløves

ASP 4 N-2	ASP 5 N-2
Trælængde:	min. 130 – maks. 370 mm	min. 200 – maks. 520 mm
Trædiameter:	min. 50 – maks. 250 mm

Trædiameteren er en anbefalet referenceværdi, fordi:

- tyndt træ kan være vanskeligt at kløve, hvis det har knasthuller eller fibrene er for stærke.

Forarbejd ingen grønne træstammer. Det er meget nemmere at kløve tørre, oplagrede træstammer. Disse hænger ikke så tit fast i maskinen som grønt (vädt) træ.

Hårdttræ kan nemt revne. Vær ekstra forstigtig! Vær opmærksom på at træ med knaster kan revne. Der må aldrig anvendes træ, hvor knasterne ikke er fjernet.

Særlige henvisninger til kløvning

Forberedelser:

Forbered det træ, der skal kløves, til de dimensioner, der skal forarbejdes, og kontroller, at træet er skåret lige.

Anbring træet således ved brændekløveren, at du ikke kommer i fare (fare for at snuble).

Udluftning

Udluft hydraulikanlægget inden du tager brændespalteren i brug.

■ 26 Løsn udluftningsskruen 3 - 4 omdrejninger.
- Stram først igen skruen, när arbejdet er afsluttet.

Hvis hydraulikanlægget ikke bliver udluftet, beskadiger den indesluttede luft pakningerne og forårsager en permanent beskadigelse af brændekløveren.

Betjening

Tohåndsbetjening

1. Tryk på betjeningsknapper (21) på elmotoren. Vent et par sekunder, indtil motoren har näet sin sluthastighed og trykket i hydraulikpumpen er oprettet.
2. 17 Tryk samtidigt betjeningshåndtaget (26) nedad. → Stammeskubberen (27) presser stammen mod kløvekilen. Stammen kløves.
3. Slip betjeningshåndtaget og betjeningsknapper; stammeskubberen kører tilbage til sin udgangsposition.

Kløvning af træ

• Læg altid stammerne på langs og fladt på kløverens hovedramme. Stammen skal omsluttes af styrepladerne
  ■ 18 Læg aldrig stammen på skrå på hovedrammen.
• Kontroller altid, at kløvekilen (18) og stammeskubberen (27) kan holde stammeenderne lodret.
• Kløv aldrig to stammer i én arbejdsgang.
• Læg ikke mere træ på og udskift ikke træ under arbejdsprocessen.

Fremtving aldrig kløvning af en stamme ved at opretholde fremføringen i flere sekunder. Dette kan medføre skader på maskinen.

Anbring stammen igen på hovedrammen og gentag kløvningen eller læg stammen til side.

Hvordan løsnes en fastsiddende stamme?

1. Slip betjeningshåndtaget og betjeningsknapper, således at stammeskyderen kan køre tilbage.
2. 20 Tæg en trekantet trækile under stammen, kør stammeskubberen frem for at den kan presse kilen ind under den fastsiddende stamme.
3. Gentag denne proces med større kiler, hvis stammen ikke løsner sig.

⚠️ Under løsningen må der aldrig bankes på den fastsiddende stamme og hænder må heller ikke komme i nærheden af den.

Spørg ikke en ekstra person om hjælp.

22 Forsøg ikke at løsne stammen gennem slag med et værktøj, da motorblokken i så fald kan ødelægges.

Arbejdsslut

Sørg for at stammeskyderen er kørt tilbage til udgangsposition.
Træk derefter netstikket ud.
15 Skru udluftningsskruen (19) fast igen.
Følg vedligeholdelses- og plejehenvisningerne.

Vedligeholdelse og pleje

Træk netstikket ud før vedligeholdelses- og rengøringsarbejde.

Videregående service og rengøring som den, der er beskrevet i dette kapitel, må kun udføres af kundeservice.

Sikkerhedsanordninger, der er fjernet for vedligeholdelse og rengøring, skal altid genmonteres korrekt og kontrolleres.

Der må kun anvendes originale dele. Andre dele kan medføre uforudsete skader og kvæstelser.

Bær sikkerhedshandsker for at undgå skader på nderne.

lagttag følgende for at opretholde brændekløverens funktionsdygtighed:

• Rengør maskinen grundigt efter afslutning af arbejdet.
  ■ Fjern harpiksrester.
• Smør stempelstangen (28) regelmæssigt med en miljøvenlig sprayolie.
  ■ Kontroller oliestanden resp. udskift olien.

Skærpning af kløvekile

Skærp kløvekilen (18) med en fin fil efter længere driftstid eller ved reduceret kløveydelse (fjernelse af grater).

Hvordan kontrolleres oliestanden?

1. Stammeskubberen (27) skal være kort tilbage til udgangspositionen.
2. Kip brændekløveren således, at påfyldningsåbningen er opad.
   Til oprejsning og fastholdelse af brændekløveren er en ekstra person nødvendig.
3. 23 Skru oliemålepinden ud (20). Vær opmærksom på olietætningen under udtagningen.
4. Rengør oliemålepinden og olietætningen.
5. Før målepinden igen ind i åbningen til stoppet.
6. Træk oliemålepinden ud igen.
7. Oliestanden skal ligge mellem MIN og MAX.
   Fyld olie af samme kvalitet på ved lav oliestand (MIN eller mindre).
8. Kontroller olietætningen. Udskift den i tilfælde af beskadigelser.

Olietætning (23)

DK

1. Skru oliemålepinden fast igen.

Advarsel! Stram ikke skruen for fast for at undgå beskadigelser på olietætningen og i topstykkets gevind.

Hvornår skal olien udskiftes?

Første olieskift efter 50 driftstimer, derefter alle 250 driftstimer.

Udskiftning:

1. Stammeskubberen skal være kort tilbage til udgangspositionen.
2. Stil en beholder, som kan rumme mindst 4 liter olie, under brændekløveren.
3. 23 Skru oliemålepinden ud. Vær opmærksom på olietætningen under udtagningen.
4. 24 Kip derefter maskinen for at hælde olien ned i beholderen.
5. Kip derefter brændekløveren således, at påfyldningsåbningen er opad.

⚠ Til oprejsning og fastholdelse af brændekløveren er en ekstra person nødvendig.

1. 24 Påfyld ny hydraulikolie (Mængde se "Tekniske data") ved hjælp af en ren tragt.

2. Rengør oliemålepinden og olietætningen.

3. Kontroller olietætningen. Udskift den i tilfælde af beskadigelser.

4. Skru oliemålepinden fast igen. Advarsel! Stram ikke skruen for fast for at undgå beskadigelser på olietætningen og i topstykkets gevind.

Bortskaf spildolien efter forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden eller at blande den med normal affald.

Hydraulikolie

Til hydraulikcylinderen anbefaler vi følgende hydraulikolier:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → bestillings-nr. 400142 (1 liter)
Mobil DTE 11
▶ eller olie af samme kvalitet.

Anvend ingen andre oliesorter. Brug af andre oliesorter har indflydelse på brændeklover funktion.

Transport

• Sluk for apparatet
• Tilspænding af afluftningsskrue
• Træk netstikket
• Fjernelse af kløvet materiale

13 Til transporten tages fat i transporthåndtaget og brændekløveren hæves. I denne stilling kan kløveren nu nemt transporteres.

■ 15 Brug de dertil beregnede løftepunkter til transport med en kran.
■ Maskinen sikres mod at vælte eller glide, hvis du transporterer den med en kran.
■ Transporter apparatet i bilen kun i bagagerummet eller på en separat transportflade. Brændekløveren skal sikres på de dertil beregnede punkter med surrestropper.

Opbevaring

Inden opbevaring

• Sluk for apparatet
• Tilspænding af afluftningsskrue
• Træk netstikket

Apparater, der ikke er i brug, skal opbevares på et tørt, aflåst sted, der er beskyttet mod frost og utilgængeligt for børn og uvedkommende.

For at forlænge maskinens levetid og sikre, at den er nem at betjene, skal du overholde følgende før længere tids opbevaring:

– Gennemfør en grundig rengøring.
- Kontroller apparatet for beskadigede eller slidte komponenter.

Garanti

Se venligst vedlagte garantierklæring.

Mulige fejl

Fejl	mulige	årsager	afhjæ
Stammen kløves ikke(for lav kløveydelse)	⇒ Stammen er ikke placeret korrekt⇒ Stammen overskrider de tilladte størrelser eller træet er for hårdt for maskinen⇒ Kløvekile kløver ikke⇒ Olielækage⇒ Hydrauliktryk for lavt⇒ Forkert tilslutningsledning (længere end 10 m eller for småt koretværsnit)	⇒ Anbring stammen på n⇒ Afkort stammen til de tilladte størrelser⇒ Skærp kløvekilen, og kontroller den for grater og kærve⇒ Læg et stykke karton under brændekløveren for at finde lækagen. Kontakt producenten til afhjælpning af problemet.⇒ Kontroller oliestanden; efterfyld om nødvendigt olie.Hvis problemet ikke kan afhjælpes, kontakt producenten .⇒ Anvend den rigtige tilslutningsledning.
Stammeskubberen kører usikkert eller med stærke vibrationer	⇒ Luft i kredsløbet	⇒ Udluftningsskruen åbnes.⇒ Kontroller oliestanden; efterfyld om nødvendigt olie.Hvis problemet ikke kan afhjælpes, kontakt producenten .
Stammeskubberen kører ikke ud	⇒ Hydraulikpumpe defekt	⇒ Kontakt producenten til afhjælpning af problemet.
Motoren starter ikke	⇒ manglende netspænding⇒ tilslutningskabel defekt⇒ Elmotor er defekt	⇒ Kontroller sikringen⇒ Udskift tilslutningskablet eller lad det efterse af en elektriker.⇒ Kontakt producenten til afhjælpning af problemet.
Olielækage på oliemålepinden	⇒ Olietætning utæt ved oliemålepinden	⇒ Udskift olietætningen.

Ved yderligere fejl eller spørgsmål kontakt venligst din lokale forhandler.

Tekniske data

Type/model ASP 4 N-2 ASP 5 N-2
Produktionsår se sidste side
Kløvetryk 40 kN (4 t) 50 kN (5 t)
Systemtryk 16,5 Mpa (165 bar) 20,6 Mpa (206 bar)
Trælængde 130 – 370 mm 200 - 520 mm
Trædiameter: 50 – 250 mm 50 – 250 mm
Kløvelængde 290 mm 370 mm
Fremløbshastighed 3,8 cm/s 3,7 cm/s
Tilbageløbshastighed	6,4 cm/s 6,2 cm/s
Stempelstangens diameter	30 mm
Hydraulikolie (max.)	2,4 liter	3,5 liter
Elmotoreffekt	P_1 = 1500 W	P_1 = 2200 W S3 25%
Tilslutning, Kortslutningsstrøm	230 V~ 50 Hz, 1 kA
Lydtryksniveau L_PA (Tomgang)	78,8 dB (A)
Lydtryksniveau L_PA (Under drift)	89,8 dB (A)
Dimensioner	længde 995 x bredde 425 x højde 610 mm	længde 1160 x bredde 425 x højde 610 mm
Vægt	49 kg	55 kg

Kredsløbsdiagram

Säkerhetsanvisningar

Säkerhetsanvisningar - Manövrering

DK EF-overensstemmelseserklæring i henhold til EF-direktiv: 2006/42/EF

stemmer overens med forskrifterne i de ovennævnte EF-direktiver samt med forskrifterne i følgende yderligere direktiver: 2014/30/EU, 2011/65/EU

DK Følgende harmoniserede standarder er anvendt:
