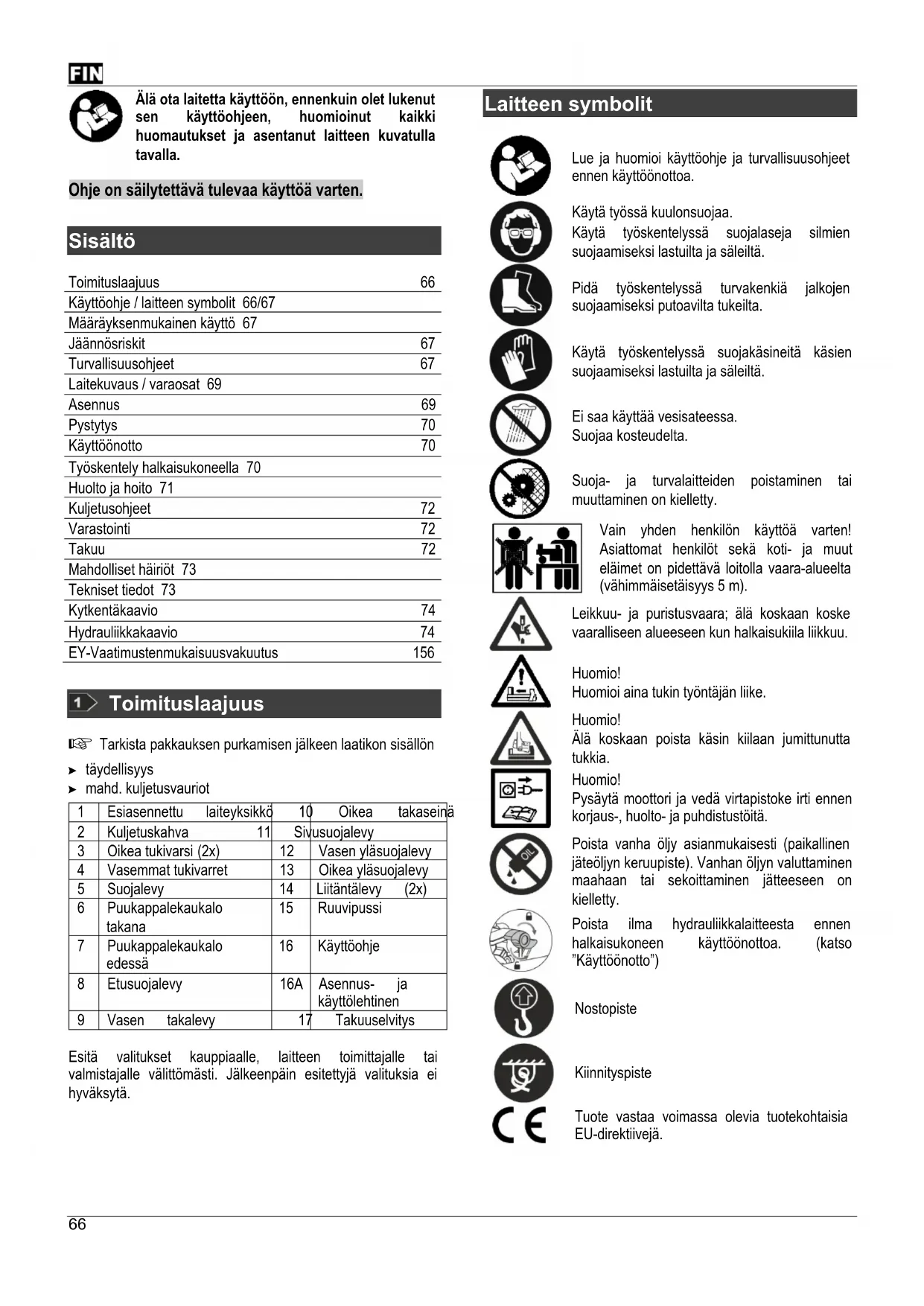

KÄYTTÖOHJE ASP 4 N2 ATIKA

Älä ota laitetta käyttöön, ennenkuin olet lukenut sen käyttöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

Ohje on säilytettävä tulevaa käyttöä varten.

Sisältö

Toimituslaajuus	66
Käyttöohje / laitteen symbolit 66/67
Määräyksenmukainen käyttö 67
Jäännösriskit	67
Turvallisuusohjeet	67
Laitekuvaus / varaosat 69
Asennus	69
Pystytys	70
Käyttöönotto	70
Työskentely halkaisukoneella 70
Huolto ja hoito 71
Kuljetusohjeet	72
Varastointi	72
Takuu	72
Mahdolliset häiriöt 73
Tekniset tiedot 73
Kytkentäkaavio	74
Hydraulikkakaavio	74
EY-Vaatimustenmukaisuusvakuutus	156

1 Toimituslaajuus

Tarkista pakkauksen purkamisen jälkeen laatikon sisällön

▶ täydellisyys
▶ mahd. kuljetusvauriot

1	Esiasennettu laiteyksikkö	10	Oikea takaseinä
2	Kuljetuskahva 11	Sivusuojalevy
3	Oikea tukivarsi (2x)	12	Vasen yläsuojalevy
4	Vasemmat tukivarret	13	Oikea yläsuojalevy
5	Suojalevy	14	Liitäntälevy (2x)
6	Puukappalekaukalo takana	15	Ruvipussi
7	Puukappalekaukalo edessä	16	Käyttöohje
8	Etusuojalevy	16A	Asennus- ja käyttölehtinen
9	Vasen takalevy	17	Takuuselvitys

Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

Laitteen symbolit

Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa.

Käytä työssä kuulonsuojaa.

Käytä työskentelyssä suojalaseja silmien suojaamiseksi lastuilta ja säleiltä.

Pidä työskentelyssä turvakenkiä jalkojen suojaamiseksi putoavilta tukeilta.

Käytä työskentelyssä suojakäsineitä käsien suojaamiseksi lastuilta ja säleiltä.

Ei saa käyttää vesisateessa.

Suojaa kosteudelta.

Suoja- ja turvalaitteiden poistaminen tai muuttaminen on kielletty.

Vain yhden henkilön käyttöä varten! Asiattomat henkilöt sekä koti- ja muut eläimet on pidettävä loitolla vaara-alueelta (vähimmäisetäisyys 5 m).

Leikkuu- ja puristusvaara; älä koskaan koske vaaralliseen alueeseen kun halkaisukiila liikkuu.

Huomio!

Huomioi aina tukin työntäjän liike.

Huomio!

Älä koskaan poista käsin kiilaan jumittunutta tukkia.

Huomio!

Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.

Poista vanha öljy asianmukaisesti (paikallinen jäteöljyn keruupiste). Vanhan öljyn valuttaminen maahaan tai sekoittaminen jätteeseen on kielletty.

Poista ilma hydraulikkalaitteesta ennen halkaisukoneen käyttöönottoa. (katso "Käyttöönotto")

Nostopiste

Kiinnityspiste

Tuote vastaa voimassa olevia tuotekohtaisia EU-direktiivejä.

Sähkölaitteita ei saa laittaa kotitalousjätteisiin.

Huolehdi laitteiden, lisälaitteiden ja pakkausten ympäristöystävällisestä kierrätyksestä.

Käytettyjä sähkö- ja elektroniikkalaitteita käsittelevän EU-direktiivin 2012/19/EU mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja kierätettävä ympäristöystävällisesti.

Käyttöohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Kyseisten ohjeiden laiminlyönnistä voi seurata loukkaantumisia tai laitteiden vaurioitumista.

Tärkeitä ohjeita asianmukaista käyttöä varten. Kyseisten ohjeiden laiminlyönti voi johtaa häiriöihin.

Käyttäjäohjeita. Kyseiset ohjeet auttavat käyttämään kaikkia toimintoja tehokkaasti.

Asennus, käyttö ja huolto. Ohjeissa selvitetään tarkasti, mitä pitää tehdä.

Katso mukana olevasta asennus- ja käyttölehtisestä tekstissä mainitut kuvat.

Määräyksenmukainen käyttö

- Polttopuun halkaisukone soveltuu vain puun halkaisemiseen.

- Polttopuun halkaisukone soveltuu vain yksityiskäyttöön pihalla ja puutarhassa.

- Vain suoraksi katkaistu puu sopii työstettäväksi halkaisukoneella.

■ Metalliosat (naulat, langat ym.) on ehdottomasti poistettava halkaistavasta puusta.

- Määräyksenmukaiseen käyttöön kuuluu myös valmistajan määräämien käyttö-, huolto- ja kunnossapitoehtojen noudattaminen sekä käyttöohjeeseen kuuluvien turvallisuusohjeiden noudattaminen.

- On noudetettava voimassa olevia asiaankuuluvia tapaturmanestohjeita, sekä muita yleisesti hyväksyttyjä työterveyslääketieteellisiä ja turvaallisuusteknisiä ohjeita.

- Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.

- Polttopuun halkaisukoneeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.

- Laitetta saa varustaa, käyttää ja huoltaa vain sellaiset henkilöt, jotka tuntevat laitteen ja ovat tietoisia vaaroista. Kunnossapitotöitä saa suorittaa vain meidän tai meidän ilmoittaman asiakaspalvelun kautta.

Jäännösriskit

Myös määräyksenmukaisella käytöllä voi asiaankuuluvien turvallisuusmääräysten noudattamisesta huolimatta olla vielä jäännösriskejä johtuen käyttötarkoituksen määräämästä rakenteesta.

Jäännösriskejä voidaan minimoida kun noudatetaan kohtien "Turvallisuusohjeet" ja "Määräyksenmukainen käyttö" ohjeita, sekä käyttöohjeen ohjeita yhteensä.

Huomioonottaminen ja varovaisuus vähentävät henkilöiden loukkaantumisriskiä ja tavaroiden vaurioitumisriskiä.

- Sinkoavat puukappaleet aiheuttavat loukkaantumisvaaran.

■ Putoavat puukappaleet voivat loukata jalkoja.

■ Jumittuneiden puukappaleiden irrotus voi loukata sormia.

- Turvallisuustoimenpiteiden sivuuttaminen voi johtaa käyttäjän loukkaantumiseen tai omaisuuden vaurioitumiseen.

- Halkaisuterä voi aiheuttaa käden tai sormien loukkaantumisen, jos käyttö on huolimatonta tai turvallisuusmääräyksiä ei noudateta.

- Jännitettä johtaviin osiin koskeminen rakenteen sähköisten osien ollessa auki.

- Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman kuulonsuojaa.

- Ulosvaluva hydrauliikkaneste muodostaa tulipalo- ja liukastumisvaaran.

- Terveydelle haitallisten pölyjen päästö käytettäessä ilman poisimua.

Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara.

Turvallisuusohjeet

Lue ja huomioi ennen tämän tuotteen käyttöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamääräykset tai kulloisenkin maan voimassaolevat turvallisuusmääräykset, voidaksesi suojella itseäsi ja muita mahdollisilta vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien luettavaksi.

Säilytä nämä turvallisuusohjeet hyvin.

- Polttopuun halkaisukoneella työskentelevällä henkilöllä täytyy olla käyttöä vastaava koulutus ja hänen täytyy olla perehtynyt halkaisukoneen käyttöön ja tuntea turvallisuusohjeet.

- Tutustu laitteeseen käyttöohjeen avulla ennen käyttöä.

- Älä käytä laitetta muihin kuin vain sille määrättyihin tarkoituksiin (katso kohdat käyttötarkoitus ja „Työskentely polttopuun halkaisukoneella“).

- Ole tarkkaavainen. Varo mitä teet. Aloita työn suoritus järkevästi. Älä käytä laitetta väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinen tarkkaamattomuus laitteen käytössä voi johtaa vakaviin loukkaantumisiin.

- Lapset ja alle 18-vuotiaat nuoret sekä henkilöt, jotka eivät tunne ohjeita, eivät saa käyttää laitetta.

FIN

• Ei saa koskaan työskennellä, jos henkilöitä, erityisesti lapset, tai kotieläimet ovat läheisyydessä.
• Älä anna muiden henkilöiden, erityisesti lasten, koskettaa työkalua tai moottoria.

Henkilökohtaiset suojavarusteet

- Älä koskaan työskentele ilman sopivia suojavarusteita:

-älä käytä väljiä vaatteita tai koruja, ne voivat tarttua liikkuviin osiin
- sido pitkät hiukset hiusverkolla
- Käytä silmien- ja uulonsuojaa.
- tukevia jalkineita, joissa on suojaava kärki (turvakengät)
- Pitkät nousut
- työkäsineitä
- ensiapuvälineet
- mahd. matkapuhelin

Turvaohjeet - ennen töiden aloittamista

Suorita ennen käyttöönottoa ja säännöllisesti työskentelyn aikana seuraavat tarkistukset. Huomioi vastaavat kohdat alkuperäisessä käyttöohjeessa:

• Varmistu, että laite on asennettu täydellisesti ja määräysten mukaisesti.
• Onko laite hyvässä ja turvallisessa kunnossa?
• Ovatko kahvat puhtaat ja kuivat?

• Varmista ennen työn aloittamista, että:

• työalueella ei oleskele muita henkilöitä, lapsia tai eläimiä

• taaksepäin voidaan liikkua esteettömästi
  — voit seisoa alustalla tukevasti.

- Onko työalue tarkistettu kompastusvaaran kannalta? Pidä työskentelyalue kunnossa! Epäjärjestys voi johtaa tapaturmiin - Kompastusvaara!

- Huomioi ympäristön vaikutukset:

• Älä työskentele huonoissa valo-losuhteissa (esim. sumussa, sateessa, lumipyryssä tai hämärässä).
• Älä työskentele huonoissa sääolosuhteissa (esim. sateessa, ukkosilmassa, lumipyryssä).
• Älä käytä laitetta palavien nesteiden tai kaasujen läheisyydessä.

- Käyttäjä on vastuussa tapaturmista tai vaaroista, jotka kohdistuvat muihin henkilöihin tai heidän omaisuuteen.

- Huolehdi tukevasta asennosta ja pidä itsesi koko ajan tasapainossa.

- Älä muuta laitetta tai laitteen osia.

Turvallisuusohjeet – Käyttö

• Seiso työskentelyn aikana käyttökahvan alueella. Älä koskaan seiso halkaisukiilan alueella.
• Älä koskaan seiso koneen päällä.
• Taukojen ajaksi laite on sammutettava, jotta se ei aiheuta vaaraa muille. Varmista laite asiattomalta käytöltä.

Polttopuun halkaisukoneen turvallisuusohjeita

• Halkaisukonetta saa käyttää vain yksittäinen henkilö.
• Älä koskaan halkaise tukkeja, joiden sisällä on nauloja, rautalankaa tai muita esineitä.
• Jo halkaistu puu ja puulastut muodostavat vaarallisen työalueen. Vaarana on kompastuminen, liukastuminen tai kaatuminen. Pidä työskentelyalue raivattuna!
• Älä koskaan aseta käsiä koneen liikkuville osille, kun kone on käynnissä. Pidä turvaetäisyys puurunkoon, työntäjään ja halkaisukiilaan käsien suojaamiseksi loukkaantumisilta.
• Halkaise vain puuta, jonka pituus on korkeintaan sallittu enimmäispituus.

Turvaohjeet - työskentelyn aikana

• Älä koskaan työskentele yksin. Pidä koko ajan huuto- ja näköetäisyys muihin henkilöihin, jotta hätätapauksessa sinua voidaan auttaa välittömästi.
• Sammuta moottori vaaran uhatessa tai hätätapauksessa.
• Älä koskaan anna laite käydä ilman valvontaa.
• Lopeta työskentely heti jos ilmenee fyysisiä haittoja (esim. päänsärkyä, huimausta, pahoinvointia yms.) – Tällöin on suuri tapaturmavaara!
• Älä ylikuormita konetta! Työ sujuu paremmin ja turvallisemmin annetulla tehoalueella.
• Pidä taukoja työskentelyn aikana, jotta moottori voi jäähtyä.

Menettelytapa hätätilanteessa

• Aloita vammasta riippuen sopivat ensiaputoimenpiteet ja pyydä mahdollisimman nopeasti pätevän lääkärin apua.
• Estä, että loukkaantunelle aiheutuu lisää vahinkoja ja pidä hänet rauhallisena.

Yleiset turvallisuusohjeet

- Käytä laite, lisävarusteita, vaihtotyökaluja ym. näiden ohjeiden mukaisesti. Huomioi käytössä työolosuhteet ja suoritettava työ. Laitteen käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa vaarallisiin tilanteiseen.

- Älä ruiskuta laitetta vedellä. (vaara sähkövirrasta).

- Älä jätä konetta sateeseen tai työskentele sateessa.

• Hoida laitetta huolella:

• Noudata huolto-ohjeita.
  – Pidä kädensijat puhtaana pihkasta, öljystä ja rasvasta.

- Tarkista kone mahdollisten vaurioiden kannalta:

- Ennen laitteen käyttöä täytyy suojavarusteet tarkastaa, että ne toimivat moitteettomasti ja määräyksenmukaisesti. Käytä laitetta ainoastaan täydellisella ja oikein asennetulla suojavarustuksella ja älä muuta koneessa mitään, mikä voisi vähentää turvallisuutta.

- Tarkista, että liikkuvat osat toimivat moitteettomasti ja eivät jumita tai ole vaurioituneita. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki edellytykset, jotta toiminta olisi moitteetonta.

– Vaurioituneet suojavarusteet ja osat täytyy korjauttaa tai vaihdattaa asianmukaisesti hyväksytyllä

ammattikorjaamolla, jollei käyttöohjeessa ole toisin mainittu.

– Vaurioituneet tai epäselvät turvallisuustarrat tulee vaihtaa.

- Älä jätä työkaluja koneeseen!

Tarkista ennen käynnistämistä, että kaikki työkalut on poistettu.

- Säilytä käyttämättömiä laitteita kuivassa, lukitussa paikassa lasten ulottumattomissa.

- Sammuta kone ja vedä verkkopistoke pistorasiasta:

- korjaustöiden ajaksi

• huolto- ja puhdistustöiden ajaksi
• häiriöiden poistamisen ajaksi
• kun tarkistetaan liitäntäjohtoa, onko johto kiertynyt tai vaurioitunut
• Kuljetus ja varastointi
  – laitteelta poistuttaessa (myös lyhytaikaisesti)

Älä tee muita korjauksia kuin luvussa "Huolto" on kuvailtu, tai ota suoraan yhteys valmistajaan tai asiakaspalveluun.

Koneen muiden osien korjaukset tulee suorittaa valmistajan tai valmistajan asiakaspalvelupisteen toimesta.

Käytä ainoastaan alkuperäisvaraosia. Muiden varaosien ja varusteiden käyttö voi aiheuttaa käyttäjälle tapaturmia. Valmistaja ei vastaa muiden osien käytöstä johtuvista vahingoista.

Sähköturvallisuus

• Liitäntäjohdon toteutus IEC 60245 (H 07 RN-F) mukaisesti, johdon ydinpoikkileikkaus vähintään ⇒ 2,5 mm², kun johtopituus on enintään 10 m
• Älä koskaan käytä yli 10 m pitkiä liitäntäjohtoja. Pitkät liitäntäjohdot muodostavat jännitehäviön. Moottori ei saavuta enää maksimaalista tehoaan, koneen toiminta heikentyy.
• Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla kumista, pehmeästä PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden täytyy olla päällystetty vastaavalla materiaalillä.
• Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu.
• Liitäntäjohdon asettelussa tulee varmistaa, ettei johto joudu puristukseen, taitu eikä liitäntäpistoke kastu.
• Jos käytät johtokelaa, kelaa johto kokonaan kelasta.
• Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.
• Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet.
• Älä käytä vaurioituneita liitäntäjohtoja.
• Käytä ulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä jatkojohtoja.
• Älä käytä väliaikaisia sähköliitäntöjä.
• Älä ylitä ikinä suojavarusteita tai ota niitä pois käytöstä.

Sähköliitäntä tai korjaukset koneen sähköosien parissa tulee suorittaa luvanvaraisen sähköammattilaisen tai meidän asiakaspalvelupisteen

toimesta. Noudata paikallisia määräyksiä, erityisesti suojaustoimenpiteitä koskevia.

1 14

Laitteen kuvaus / Varaosat

→ Ota käsiin liitteenä oleva asennus- ja käyttölehti.

Asento	Tilausnro		Nimitys
	ASP 4 N-2	ASP 5 N-2
1	×		Esiasennettu laite
2	360348		Kuljetuskahva
3	359782		Tukivarsi
4	359783		Tukivarret
5	359784	359	Suojalevy
6	359785	359	Puukappalekaukalo
7	359786	359	Puukappalekaukalo
8	359787		Etusuojalevy
9	359789	359	Vasen takale
10	359788		Oikea takaseinä
11	359790		Sivusuojalevy
12	359792	3598	00 Vasen yläsuojalevy
13	359791		Oikea yläsuojal
14	359793		Liitäntälevy
15	×		Ruuvipussi
16	×		Käyttöohje
16A	×		Asennus- ja käyttölehtinen
17	×		Takuuselvitys
18	×		Halkaisukiila
19	×		Ilmanpoistoruuvi
20	360379	3603	49 Öljyn mittatikulla
21	×		Toimintapainike
22	×		Tukijalka
23	×		Johto
24	×		Motor
25	360354		Pyörä
26	×		Käyttökahva
27	×		Tukin työntäjä
28	×		Männänvarsi
29	360350		Öljytiiviste
30	359776		Turvatarrat

Asennus

Liitä polttopuun halkaisukone sähköverkkoon vasta kun se on koottu täydellisesti!

Asenna puukappalekaukalo ja suojalevy kuten asennus- ja käyttöohjeen kuvissa 2-12 näytetään.

Älä kiristä ruuviliitoksi vielä, sillä levyosia täytyy voida vielä liikuttaa!

Varmista asennuksen jälkeen, että kaikki ruuvit on kirstetty kunnolla.

Pystytys

16 Jos käytät halkaisukonetta ilman telinettä, aseta se 72 -85 cm:n työtasolle, jotta saat mukavan työasennon.

⚠️ Laite on kiinnitettävä tukevasti työtasoon, jotta se on turvallinen käyttää.

Asennukseen tarvittavat pienosat eivät kuulu toimitukseen. Käytä asennusta varten:

▶ Kuusioruuvi M 8 x .... (Pituus työpöydän paksuuden mukaan)
▶ Aluslaatta ∅ 8mm
▶ Kuusiomutteri M 8, itselukkiuttuva

Varmista, että työalue täyttää seuraavat vaatimukset:

– liukumaton
- tasainen
— ei kohtia, joihin voi kompastua
- riittävät valo-olosuuhteet

⚠️ Älä käytä konetta maakaasun, bensiinin tai muiden helposti palavien materiaalien läheisyydessä.

Käyttöönotto

• Varmistu, että laite on asennettu täydellisesti ja määräysten mukaisesti.
  ■ Tarkista ennen jokaista käyttöä:

- johdot rikkinäisten kohtien varalta (repeämät, viillot ym.)

älä käytä rikkinäisiä johtoja

• laitteen mahdolliset vauriot.
  (katso kohtaa "Turvallinen työskentely")
• ovatko ruuvit hyvin kiinnitettyinä
• hydrauliikka vuotojen varalta
• öljytaso

Verkkoliitäntä

• Vertaa laitetyyppikilvessä annettua jännitettä verkkojännitteeseen ja liitä laite vastaavaan ja määräyksenmukaiseen pistokkeeseen.
• Käytä jatkojohtoa, jonka poikkileikkaus on riittävä.
• Liitä kone 30 mA Fi-suojakytkimen kautta (vikavirtasuojakytkin).

i Sulake: 10 A hidas

Päällekytkeminen

17 Paina toimintapainiketta (21). Moottori käy niin kauan kun painiketta pidetään painettuna.

Päältäkytkeminen

Päästä painikkeesta taas irti.

⚠ Tarkista ennen jokaista käyttöä poiskytkennän toiminta (päälle-/poiskytkennällä).

Älä käytä laitetta jossa toimintapainike ei toimi asianmukaisesti. Korjauta tai vaihdata vaurioituneet toimintapanikkeet välittömästi.

Hydrauliikka

⚠️ Tarkista hydrauliikkajohdot ja -letkut ennen jokaista käyttöä.

• Älä koskaan käytä konetta, jos hydraulikkaöljy voi muodostaa vaaratilanteen.
• Varmista, että kone ja työalue on puhdas ja ilman öljytahroja. Liukastumis- ja palovaara!

- Tarkista säännöllisesti, että säiliössä on riittävästi hydrauliikkaöljyä (katso "Huolto ja hoito")

Sisältö: 2,4 litraa ASP 4 N-2 3,5 litraa ASP 5 N-2

Työskentely halkaisukoneella

Mitä voidaan halkaista?

Halkaistavien tukkien koko

	ASP 4 N-2	ASP 5 N-2
Puun pituus	vähintään 130 – korkeintaan 370 mm	vähintään 200 – korkeintaan 520 mm
Puun läpimitta	vähintään 50 – korkeintaan 250 mm

Puun läpimitta on suositeltu ohjearvo, koska:

- ohutta puuta voi olla vaikea halkaista, jos siinä on oksareikiä tai sen syyt ovat liian kovat.

Älä halkaise tuoreita tukkeja. Kuivat, varastoidut tukit halkeavat paljon helpommin, eivätkä jumitu niin usein kiinni kuten tuore (märkä) puu.

⚠️ Kovilla puilla on taipumus pirstoutua: Ole erityisen varovainen! On otettava huomioon, että oksainen puu voi halkaista. Älä käytä missään tapauksessa puu, josta ei otettu oksat pois.

Erityisiä huomautuksia halkaisemista varten:

Valmistelut:

Valmistele halkaistava puu sopivan mittaiseksi ja huomioi, että puu on katkaistu suoraan.

Aseta puu halkaisukoneeseen siten, että se ei aiheuta vaaraa itsellesi (kompastusvaara).

Ilmanpoisto

Poista ilma hydrauliikkalaitteesta ennen halkaisukoneen käyttöönottoa.

■ 26 Löysää ilmanpoistoruuvia 3 – 4 kierrosta.
- Kiristä ruuvi vasta kun lopetat puun halkaisemisen.

Sisään suljettu ilma vaurioittaa tiivisteitä ja aiheuttaa polttopuunhalkaisukoneelle pysyvää vauriota, jos ilma ei poisteta hydrauliikkalaitteesta.

Käyttö

Käyttö molemmin käsin

1. Paina sähkömoottorissa olevaa toimintapainiketta. Odota muutama sekunti, jotta moottori saavuttaa lopullisen kierroslukunsa ja hydrauliikkapumpun paine kehittyy.
2. 17 Paina samanaikaisest käyttökahvaa (26) alas. → Tukin työntäjä painaa tukin halkaisukiilaa vasten. Tukki halkaistaan.
3. Päästä käyttökahvasta ja toimintapainikkeesta irti, tukin työntäjä palaa lähtöasemaan.

Puun halkaisminen:

• Assta pölkky aina puun syyn suuntaisesti ja matalasti halkaisijan pääkehykseen. Tukin täytyy olla rungon ohjauspeltien välissä.
  ■ 18 Älä koskaan aseta pölkkyä vinoon tai poikittain pääkehyksen päälle
• Varmista aina, että halkaisukiila ja tukin työntäjä osuvat tukin päätyyn pystysuorassa.
• Älä koskaan halkaise kahta pölkkyä samalla työkerralla.
• Älä koskaan lisää tai vaihda puuta työvaiheen aikana.

i Älä koskaan pakota tukin halkaisemista ylläpitämällä työntöä usean sekunnin ajan. Tämä voi johtaa koneen vaurioitumiseen.

Aseta tukki uudestaan pääkehyksen päälle ja toista halkaisutapahtuma tai laita tukki sivuun.

Kuinka irrotetaan jumittunut tukki?

1. Päästä käyttökahvasta ja toimintapanikkeesta irti, jotta tukin työntäjä voi palata takaisin.
2. 20 21 aseta puukiila tukin alle, aja tukin työntäjä ulos jotta se puristaa kiilan jumittuneen tukin alle.
3. Jos tukki ei irtoa, toimenpide on toistettava käyttäen aina suurempia kiiloja.

⚠ Älä koskaan hakkaa jumittunutta tukkia tai pidä käsiä tukin lähellä sitä irrotettaessa.

Älä pyydä toista henkilöä avuksi.

22 Älä yritä vapauttaa pölkkyä lyömällä sitä työkalulla, koska se voi murtaa moottorilohkon.

Työn lopettamisen jälkeen

Varmista, että tukin työntäjä on palannut lähtökohtaan.
▶ Vedä sitten verkkopistoke irti.
15 Ruuvaa ilmanpoistoruuvi jälleen kiinni.
▶ Huomioi huolto- ja hoito-ohjeet.

Huolto ja hoito

Vedä verkkopistoke huolto- ja puhdistustöiden ajaksi

Tässä luvussa kuvattuja huolto- ja puhdistustöitä laajempia töitä saa suorittaa vain asiakaspalvelu.

Huolto- ja puhdistustöytä varten poistetut turvavarusteet täytyy asentaa ehdottomasti asianmukaisesti takaisin.

Käytä vain alkuperäisvaraosia. Muiden osien käytöstä voi seurata odottamattomia vahinkoja ja vammoja.

Käytä suojakäsineitä käsien loukkaantumisen

välttämiseksi.

① Huomioi seuraavat kohdat, jotta halkaisukoneen toimintakyky säilyisi:
- Puhdista kone perusteellisesti työn päättymisen jälkeen.
■ Poista pihkajäännökset.
■ Voitele männänvarsi säännöllisesti ympäristöystävällisellä suihkutusöljyllä.
■ Tarkista öljytaso tai vaihda öljy.

Halkaisukiilan teroitus

① Kun konetta on käytetty pitkään tai halkaisuteho on vähentynyt, teroita halkaisukiila hienolla viilalla (purseen poisto).

Miten tarkistetaan öljytaso?

1. Tukin työntäjän täytyy olla palannut lähtöasemaan.
2. Kallista halkaisukonetta siten, että täyttöaukko osoittaa ylöspäin.
   Halkaisukoneen nostamiseen ja kiinnipitämiseen tarvitaan toinen henkilö!
3. 23 Ruuvaa öljyn mittatikku (20) ulos. Varo öljytiivistettä ulosvedon yhteydessä.
4. Puhdista öljyn mittatikku ja öljytiiviste.
5. Työnnä mittatikku takaisin aukkoon vasteeseen asti.
6. Vedä öljyn mittatikku jälleen ulos.
   25 Öljytason täytyy olla MIN ja MAX välissä.
   Jos öljytaso on liitan matala (MIN tai vähemmän), lisää samanarvoista öljyä.
7. Tarkista öljytiiviste. Jos tiiviste on vaurioitunut, se on vaihdettava. Tarkista öljytiiviste. Jos tiiviste on vaurioitunut, se on vaihdettava.

Öljytiiviste (23)

1. Ruuvaa öljyn mittatikku jälleen kiinni. Huomio! Älä kirstä ruuvia liikaa, muuten öljytiiviste ja kierre voivat vaurioitua.

Milloin öljy vaihdetaan?

Ensimmäinen öljynvaihto 50 käyttötuntien jälkeen, sitten 250 käyttötuntien välein.

Vaihto:

1. Tukin työntäjän täytyy olla palannut lähtöasemaan.
2. Aseta halkaisukoneen alle astia, johon mahtuu vähintään 4 litraa öljyä.

3. 23 Ruuvaa öljyn mittatikku ulos. Varo öljytiivistettä ulosvedon yhteydessä.

4. 24 Kallista konetta öljyn tyhjentämiseksi astiaan.

5. Kallista halkaisukonetta siten, että ilmanpoistoaukko osoittaa ylöspäin.

Halkaisukoneen nostamiseen ja kiinnipitämiseen tarvitaan toinen henkilö!

1. 24 Kaada uusi hydraulikkaöljy (Katso määrä kohdasta „Tekniset tiedot“) puhtaan suppilon avulla säiliöön.

2. Puhdista öljyn mittatikku ja öljytiiviste.

3. Tarkista öljytiiviste. Jos tiiviste on vaurioitunut, se on vaihdettava.

4. Ruuvaa öljyn mittatikku jälleen kiinni. Huomio! Älä kirstä ruuvia liikaa, muuten öljytiiviste ja kierre voivat vaurioitua.

Poista vanha öljy asianmukaisesti (paikallinen jäteöljyn keruupiste). Vanhan öljyn valuttaminen maahaan tai sekoittaminen jätteeseen on kielletty.

Hydrauliikkaöljy

Halkaisukoneelle

suosittelemme

seuraavia

hydrauliikkaöljyjä:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → tilaus-nro. 400142 (1 litra)
Mobil DTE 11
▶ tai vastaava

Älä käytä muita öljytyyppejä. Muiden öljytyyppien käyttö vaikuttaa halkaisukoneen toimintaan.

Kuljetusohjeet

Aina ennen kuljetusta

• Sammuta laite
• Kiristä ilmanpoistoruuvi
• Vedä verkkopistoke
  — Poista puukappaleet

13 Kuljeta polttopuun halkaisukonetta tarttumalla kuljetuskahvaan ja nostamalla laitetta. Halkaisija voidaan kuljettaa helposti tässä asennossa.

■ 15 Kun kuljetat laitetta nosturilla, käytä nostamiseen tarkoitettuja nostopisteitä.
■ Varmista, että laite ei voi kaatua tai liukua pois, jos kuljetat sen nosturin avulla.
- Kuljeta laitetta ajoneuvossa vain tavaratilassa tai erillisen kuljetustilan päällä. Varmista polttopuun halkaisukone vastaavista kohdista kiinnityshihnoilla.

Varastointi

Ennen jokaista varastointia:

• Sammuta laite
• Kiristä ilmanpoistoruuvi
• Vedä verkkopistoke

Varastoi käyttämättömät laitteet kuivassa, suljetussa tilassa, joka on suojattu pakkaselta sekä lasten ja asiattomien henkilöiden ulottamattomissa.

Huomioi ennen pitempää varastointia seuraavat kohdat, jotta laitteen kestoikä pitenee ja liikkuvuus säilyy:

– Suorita perusteellinen puhdistus.
- tarkista, onko laitteessa vialliset tai kuluneet osat.

Takuu

Huomioi mukana oleva takuuselvitys.

Mahdolliset häiriöt

Ongelma	Mahdollinen syy	Korjaus
Tukki ei halkea(liian pieni halkaisuteho)	⇒ Tukki on asetettu väärin.⇒ Tukki yllittää sallitut mitat tai puu on liian kova koneen teholle.⇒ Halkaisukiila ei halkaise.⇒ öljyvuoto⇒ Hydraulikkapaine liian alhainen.⇒ Väärä liitäntäjohto (yli 10 m pitkä tai liian pieni johdinhalkaisija.	⇒ Aseta tukki uudelleen.⇒ Katkaise tukki sallittuihin mittoihin.⇒ Teroita halkaisukiila, tarkista purse ja lovet.⇒ Aseta pahvinpala halkaisukoneen alle vuodon löytämiseksi. Ongelman poistamiseksi ota yhteys valmistajaan.⇒ Tarkista öljytaso, lisää tarvittaessa öljyä. Ongelmaa ei voi poistaa, ota yhteys valmistajaan.⇒ Käytä sopivaa liitäntäjohtoa.
Tukin työntäjä liikkuu horjuven tai voimakkaasti väristen.	⇒ Ilmaa piirissä.	⇒ Avaa ilmanpoistoruuvi!⇒ Tarkista öljytaso, lisää tarvittaessa öljyä. Ongelmaa ei voi poistaa, ota yhteys valmistajaan.
Tukin työntäjä ei liiku.	⇒ Hydraulikkapumppu viallinen.	⇒ Ongelman poistamiseksi ota yhteys valmistajaan.
Moottori ei käynnisty.	⇒ Ei verkkojännitettä.⇒ Liitäntäjohto viallinen.⇒ Sähkömoottori viallinen.	⇒ Tarkasta sulake⇒ Vaihda johto tai anna tarkastettavaksi (sähköasentaja).⇒ Ongelman poistamiseksi ota yhteys valmistajaan.
Öljyvuoto öljyn mittatikussa	⇒ Öljyn mittatikussa oleva öljytiiviste ei ole tiivis.	⇒ Vaihda öljytiiviste.

Jos ilmenee muita häiriöitä tai kysymyksiä, ota yhteys paikalliseen myyjään.

Tekniset tiedot

Tyyppi/Malli ASP 4 N-2 ASP 5 N-2
Valmistusvuosi katso viimeinen sivu
Halkaisuvoima 40 kN (4 t) 50 kN (5 t)
Järjestelmäpaine 16,5 Mpa (165 bar) 20,6 Mpa (206 bar)
Puun pituus	130 – 370 mm	200 - 520 mm
Puun läpimitta	50 - 250 mm	50 - 250 mm
Halkaisuliike	290 mm	370 mm
Syöttönopeus	3,8 cm/s	3,7 cm/s
Palautusnopeus	6,4 cm/s	6,2 cm/s
Männänvarren halkaisija	30 mm
Hydraulikkaöljy (maks.)	2,4 litraa	3,5 litraa
Sähkömoottorin teho	P_1 = 1500 W	P_1 = 2200 W S3 25 %
Liitäntä, Oikosulkuvirta	230 V~ 50 Hz, 1 kA
Äänen painetaso L_PA (Joutokäynti)	78,8 dB (A)
Äänen painetaso L_PA (Kuormitettu käynti)	89,8 dB (A)
Mitat	pituus 995 x leveys 425 x korkeus 610 mm	pituus 1160 x leveys 425 x korkeus 610 mm
Paino	49 kg	55 kg

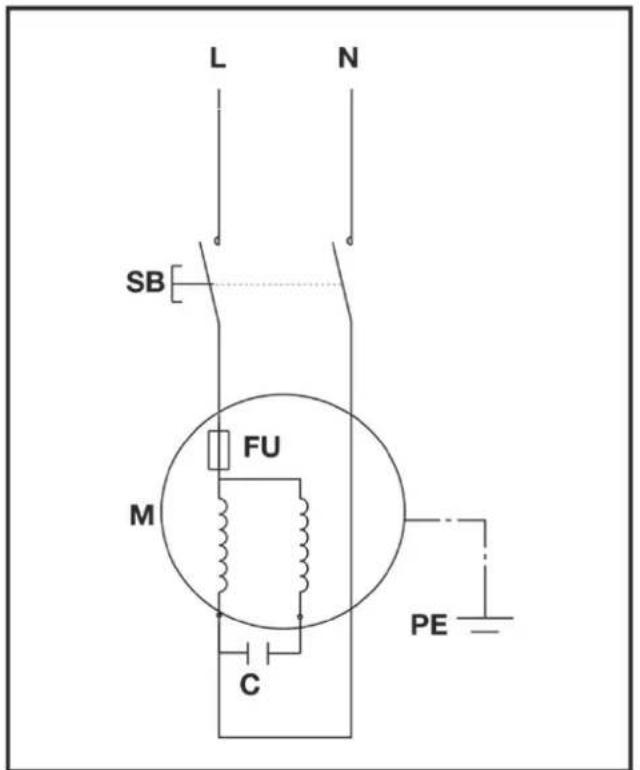

Kytkentäkaavio

FIN EY-vaatimustenmukaisuusvakuutus vastaa EY-direktiiviä: 2006/42 EG

FIN ilmoittaa täten yksinomaisella vastuulla, että tuote

Brennholzspalter (Polttopuun halkaisukone) ASP 4 N-2, Sarjanumero: 000001 – 020000

Brennholzspalter (Polttopuun halkaisukone) ASP 5 N-2, Sarjanumero: 000001 – 020000

on yhdenmukainen ylämainittujen EY-direktiivien määräysten kanssa sekä seuraavien direktiivien määräysten kanssa: 2014/30/EU, 2011/65/EU

FIN Seuraavia harmonisoituja normeja on käytetty:

FIN Teknisten asiakirjojen säilytys:
