KÄYTTÖOHJE ASP 12 TS2 ATIKA

Ohje on sailytettä tulevaa käyttoa varten.

Sisälto

Toimituslajuus	76
Käytöohje / laitteen symbolit 76/77
Märäryksenmukainen käytö 77
Jäännösriskit	77
Turvallisuusohjeet	77
Laitekuvaus / varaosat 79
Asennus	80
Pystytys	80
Käytöönotto	80
Työskentely halkaisukoneella 81
Huolto ja hoito 82
Kuljetusohjeet	83
Varastointi	83
Takuu	83
Mahdolliset Häiriöt 84
Teknisitet tiedot 84

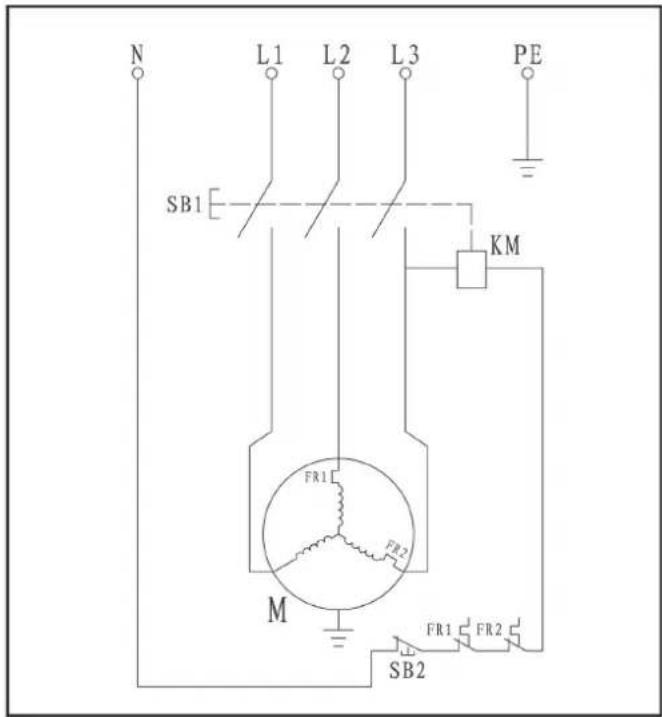

Kytkentäkaavio	85

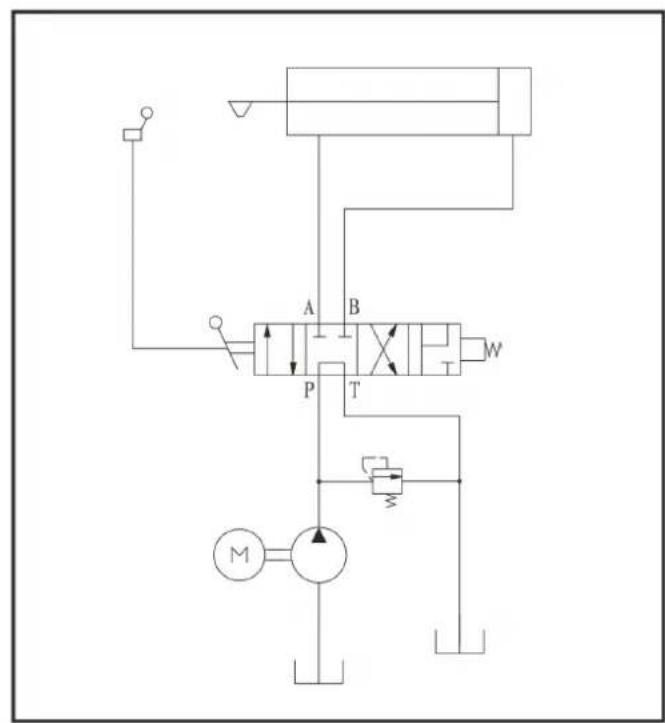

Hydrauliikkakaavio	85
EY-Vaatimustenmukaisuusvakuutus	180

Toimituslaajuus

Tarkista pakkausken purkamisen jälkeen laatikon sisällön

taydellisyys

mahd. kuljetusvauriot

1	Esiasennettu laiteyksikkö	7	Kuljetustukipyörä
2	Suojavarsi 8	Ruuvipussi
3	Varmistushaka 9	Käyttoohje
4	Pölkynnestaja 10	Asennus- ja käyttolehtinen
5	Pyörä	11	Takuuselvitsy
6	Pyörän aksemi

Esita valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittomasti. Jälkeenpain esitettyjä valituksia ei hyväksytä.

Laitteen symbolit

Lue ja huomioi käytöohje ja turvallisuusohjeet ennen käytöönottoa.

Käytä kuulosuojaimia

Käytä työskentelyssä suojalaseja silmien suojaamiseksi lastuilta ja saleiltä.

Pida tyoskentelyssa turvakenkia jalkojen suojaamiseksi putoavilta tukeilta.

Käytä työskentelyssä suojakäsiniitta käsien suojaamiseksi lastuila ja saleiltä.

Ei saa kayttä vesisateessa. Suojaa Kostenudelta..

Sujoja- ja turvalaitteiden poistaminen tai muuttaminen on kielletty.

Vain yhden henkilön käytöä varten!
Asiattomat henkilöt sekä koti- ja muut eläimet on pidettä voitolla vaara-alueelta (vahimmäisetäisyss 5 m).

Leikkuu- ja puristusvaara; alä koskaan koske vaaralliseen alueeseen kun halkaisukiila liikkuu.

Pidä työskentelyalue kunnossa! Epäjärjestys voi johtaa tapaturmiin.

Varo! Liikkuvat koneenosat!

Huomioi aina tukin tyontajan like.

Alä koskaan poista kasin kiilaan jumittunutta polkkyä.

Huomio!

Pysayta moottori ja vedä virtapistoke irt ennen korjaus-, huolto- ja puhdistustöitä.

Poista vanha oljy asianmukaisesti (paikallinen jäteölyn keruupiste). Vanhan oljyn valuttaminen maahaan tai sekoittaminen jätteeseen on kielletty.

Poista ilma hydraulikkalaitteesta
enne nennen halkaisukoneen
käytöönottoa. (katso "Käytöönotto")

Huomioi moottorin pyorimis-suunta (katso nuoli moottorissa), sillà toiminta vaarällä pyorimissuunnalla vauroiittaa oljypumpppua. (katso "Käyttoönotto")

Kiinnityspiste

Tuote vastaa voimassa olevia tuotekohtaisia EU-direktiivejä.

Sähkölaitteita ei saa laittaa kotitalousjatteisiin.

Huolehdi laitteiden, lisalaitteiden ja pakkausten ymparistovystavallisestä kierratyksesta.

Käytettyjä sahkö- ja elektroniikkalaitteita käsittelevan EU-direktiivin 2012/19/EU mukaisesti käytökelvottomat sahkolaitteet on kerättäv érikseen ja kieranettä ymparistöystvällisesti.

Katso " Työskently halkaisukoneella

Käyttoohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Kyseisten ohjeiden laiminlyönnista voi seurata loukkaantumisia tai laitteiden vauroitumista.

Tärkeitä ohjeita asianmukaista käytöä varten.
Kyseisten ohjeden laiminlyonti voi johtaa hairioihin.

Käytäohjéita. Kyseiset ohyejt auttavat käytämaa kaikkia toimintoja tehokkaasti.

Asennus, käytö ja huolto. Ohjeissa selvitetään tarkasti, mitä pitäa tehdä.

Katso mukana olevasta asennus- ja käyttolehtisestä tekstissä mainitut kuvat.

Maarayksenmukainen kaytto

• Polttopuun halkaisukone soveltuu vain puun halkaisemiseen.
• Polttopuun halkaisukone soveltu u vain yksityiskaytto n pihalla ja puutarhassa.
  Vain suoraksi katkaistu puu sopi tyostettavaksi halkaisukoneella.
• Metalliosat (naulat, langat ym.) on ehdottomasti poistettava halkaistavasta puusta.
• Maarayksenmukaiseen käyttoön kuuluu myös valmistajan märäämien käytto-, huolto- ja kunnossapitoehtojen noudattaminen sekä käyttoöhjeeseen kuulvien turvallisuusohjeden noudattaminen.
• On noudetettava voimassa olevia asiaankuulvia tapaturmanestohjeita, sekä muita yleisesti hyväksyttyjä työterveyslaaketieteellisiä ja turvaallisuusteknisii ohjeita.

• Kaikki muu käytö, joka poikkeaa näista ei ole märäysten mukaista käytöa. Valmistaja ei vastaa mistaan näista syista aiheituneista vahingoista - käytäjä vastaa niistä kokonaan itse.

• Polttopuun halkaisukoneeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.

• Laitetta saa varustaa, käyttaa ja huoltaa vain sellaiset henkilöt, jotka tuntevat laitteen ja ovat tietoisia vaaroista. Kunnossapitotoita saa suorittaa vain meidan tai meidan ilmoittaman asiakaspalvelun kautta.

JäannösriskitJäannösriskit

Myos märäyksenmukaisella käytöllä voi asiaankuuluvien turvallisuusmaäräysten noudattamisesta huolimatta olla vielä jaannösriskejä johtuen käytöttokoituksen märäämästä rakenteesta.

Jäannöriskejä voidaan minimoida kun noudatetaan kohtien "Turvallisuusohjeet" ja "Märäryksenmukainen käytto" ohjeita, sekä käyttoohjeen ohjeita yhteensä.

Huomioonottaminen ja varovaisuus vahentavat henkilöiden loukkaantumisriskia ja tavaroiden vauroitumisriskia.

• Sinkoavat puukappaleet aiheuttavat loukkaantumisvaaran.
• Putoavat puukappaleet voivat loukata jalkoja.
• Jumittuneiden puukappaleiden irrotus voi loukata sormia.
• Turvallisuustoomipteiden sivuuttaminen voi johtaa kayttajän loukkaantumiseen tai omaisuuden vauroitumiseen.
• Halkaisuterä voi aiheuttaa kaden tai sormien loukkaantumisen, jos kaytö on huolimatonta tai turvallisuusmaärayksiä ei noudateta.
• Jannitettä johtaviin osiin koskeminen rakenteen sahköisten osien ollessa auki.
• Kuulohairiot pitkäaikaisessa työskestelyssä ilman kuulonsuoja.
• Ulosvaluva hydraulikkaneste muodostaa tulipalo- jaliukastumisvaaran.
• Terveydelle Haitallisten polyjen päästö käytettäessä ilman poisimua.

Varotoimista huolimatta on olemassa lisaksi epailmeisten jäannöriskien vaara.

Turvallisuusohjeet

Lue ja huomioi ennen tämän tuotteen käytöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamärärykset tai kulloisenkin maan voimassaolevat turvallisuusmaäräykset, voidaksesi suojella itseasi ja muita mahdollisila vammolita.

Anna turvallisuusohjeet kaikkien laitetta kayttavien luettavaksi.
Sailytā nāmā turvallisuusheet hyvin.

• Polttopuun halkaisukoneella tyoskenteleväa henkilöllä tätyy olla käytöä vastaava koulutus ja hamen tätyy olla perehtynyt halkaisukoneen käytöön ja tuntea turvallisuusohjeet.
• Tutustu laitteeseen käytöohjeen avulla ennen käytöä.
• Alä käytä laitetta muihin kuin vain sille maärattyihin tarkoituksiin (katso kohdat käytötarkoitus ja „Työskently polittopuun halkaisukoneella").

FIN

• Ole tarkkaavainen. Varo mitä teet. Aloita työn suoritus järkevasti. Älä kayta laitetta vasyneenä tai huumeiden, alkoholin tai läkkeiden vaikutuksen alaisena. Hetkellinen tarkkaamattomuus laitteen kaytössä voi johtaavakaviin loukkaantumisiin.
• Lapsed ja alle 18-vuotiaat nuoret sekä henkilöt, jotka eivät tunne ohjeita, eivat saa käyttaa laitetta.
• Ei saa koskaan työskennellä, jos henkilöitä, erityisesti lapset, tai kotieläimet ovat läheisyydessä.
• Alä anna muiden henkilöiden, erityisesti lasten, koskettaa työkalua tai moottoria.

Henkilökohtaiset suojavarusteet

• Alä koskaan työskentele ilman sopivia suojavarusteita:
• alä käytä väljiä vaatteita tai koruja, ne voivat tartua liikkuviin osiin
• sido pitkät hiukset hiusverkolla
• käytä silmien- ja uulonsuojaa.
• tukevia jalkineita, joissa on suojaava kärki (turvakengät)
• pitkät nousut
• työkasineita
• ensiapuvälineet
• mahd. matkapuhelin

Turvaohjeet - ennen toiden aloittamista

Suorita ennen käyttoönottoja ja sännöllisesti työskentelyn aikana seuraavat tarkistukset. Huomioi vastaavat kohdat alkuperäissä käyttoohjeessa:

• Varmistu,etta laite on asennettu taydellisesti ja märäysten mukaisesti.

• Onko laite hyvässä ja turvallissessa kunnossa?

• Ovatko kahvat puhtaat ja kuivat?

• Varmista ennen työn aloittamista, etta: - työvalueella ei oleskele muita henkilöitä, lapsia tai eläimiä - taaksepain voidaan likkua esteettomästi - voit seisoa alustalla tukevasti.

• Onko työvalue tarkistettu kompastusvaaran kannalta? Pidä työskentelyalue kunnossa! Epäjärestys voi johtaa tapaturmiin - Kompastusvaara!

• Huomioi ympäristön vaikutukset:

• Älä työskentele huonoissa valo-olosuheissa (esim. sumussa, sateessa, lumipyryssä tai hamärässa).

• Alä työskentele huonoissa sāaolosuheissa (esim. sateessa, ukkosilmassa, lumipyryssa).

• Älä käytä laitetta palavien{nesteiden tai kaasujen laheisyydessa.

• Käytäja on vastuussa tapaturmista tai vaaroista, jotka kohdistuvat muihin henkilöihin tai heidān omaisuuteen.

• Huolehdi tukevasta asennosta ja pidä itsesi koko ajan tasapainossa.
• Alä muuta laitetta tai laitteen osia.

Turvallisuusohjeet - Kaytto

• Seiso työskentelyn aikana työntäjan takana käytökahvan alueella.

• Älä koskaan seiso koneen päää.

• Taukojen ajaksi laite on sammutettava, jotta se ei aiheuta vaaraa muille. Varmista laite asiattomalta käytöltä.

Polttopuun halkaisukoneen turvallisusuusohjeita

- Balkaisukonetta saa käyttaa vain yksittäinen henkilo.

• Alä koskaan halkaise tutkeja, joiden sisällä on nauloja, rautalankaa tai muita esineita.
• Jo halkaistu puu ja puulastut muodostavat vaarallisen työvalueen. Vaarana on kompastuminen, liukastuminen tai kaatuminen. Pidä työskentelyalue raivattuna!
• Alä koskaan aseta kasia koneen liikkuville osille, kun kone on kaynnissä.
• Halkaise vain puuta, jonka pituus on korkeintaan salittu enimmäispituus.

Turvaohjeet - työskentelyn aikana

• Alä koskaan työskentele yksin. Pidä koko ajan huuto- ja näköetäisyss muihin henkilöihin, jotta hatatapauksessa sinua voidaan auttaa valittomästi.
• Sammuta moottori vaaran uhatessa tai hatatapauksessa.
• Alä koskaan anna laite käydä ilman valvontaa.
• Lopeta työskently hetiJosilmenee fyysisihaittoja (esim. paansarkya, huiimausta, pahoinvointia yms.) - Talloin on suuri tapaturmavaara!
• Alä ylikuormita konetta! Työ sujuu paremmin ja turvallisemmin annetulla tehoalueella.
• Pida taukoja tyoskentelyn aikana, jotta moottori voi jäahtya.

Menettelytapa hatatilanteessa

• Aloita vammasta riippuen sopivat ensiaputoimenpiteet ja pyydahmcdollisimman nopeasti patevan laakarin apua.
• Etä, etta loukkaantunelle aiheutuu lisää vahinkoja ja pidä hänet rauhallisena.

Yleiset turvallisuusohjeet

Käytä laite, lisāvarusteita, vaihtotyokaluja ym. näiden ohjeiden mukaisesti. Huomioi käytössä tyolosuhteet ja suoritettava työ. Laitteen käytto muuhun kuin silte tarkoitettuin tehtävään voj johtaa vaarallisiin tilanteiseen.
- Alä ruiskuta laitetta vedellä. (vaara sahkövirrasta).
- Alä jatä konetta sateeseen tai työskentele sateessa.
- Hoida Iaitetta huolella: - Noudata huolto-ohjeita.

• Pida kädensijat puhtaana pihkasta, öljysta ja rasvasta.

• Tarkista kone mahdollisten vaurioiden kannalta:

• Ennen laitteen käytöä tätyy suojavarusteet tarkastaa, etta ne toimiv moitteettomasti ja märäryksenmukaisesti. Käytä laitetta ainoastaan täydellisella ja oikein asennetulla suojavarustuksella ja alä muuta koneessa mitään, mikä voisi vähentä turvallisuutta.

• Tarkista, etta liikkuvat osat toimivat moitteettomasti ja eivat jumita tai ole vauroituneita. Kaikkien osien on oltava oikein asennettuina ja taytettav kaikki edellytykset, jotta toiminta olisi moitteetonta.

Vaurioituneet suojavarusteet ja osat taytyy korjauttaa tai vaihdattaa asianmukaisesti hyvaksytll ammatikorjaamolla, jollei kayttoohjeessa ole toisin mainittu.
Vaurioituneet tai epaselvat turvallisuustarrat tulee vaittaa.

Tarkista ennen käynistämista, etta kaikki tyokalut on poistetu.
- Säilytä käytämmöiä laitteita kuivassa, lukitussa paikassa.lasten ulottumattomissa.
- Sammuta kone ja vedä verkkopistoke pistorasiasta:

korjaustoiden ajaksi
- huolto- ja puhdistustöiden ajaksi
- hairiöden poistamisen ajaksi
- kun tarkistetaan liitantäjohtoa, onko johto kiertynyt tai vauroitunut
Kuljetus ja varastointi
laitteelta poistuttaessa (myös lyhytaikaisesti)

Aa tee muita korjauksia kuin luvussa "Huolto" on kuvailtu, tai ota suoraan yhteys valmistajaan tai asiakaspalveluun.
Koneen muiden osien korjaukset tulee suorittaa valmistajan tai valmistajan asiakaspalvelupisteen toimesta.
Käytä ainoastaan alkuperäisvaraosia. Muiden varaosien ja varusteiden käytto voi aiheuttaa käytäjälte tapaturmia. Valmistaja ei vastaa muiden osien käytösta johtuvista vahingoista..

Sahkoturvallisuus

Liitantajohdon toteutus IEC 60245 (H 07 RN-F) mukaisesti, johdon ydinpoikkileikkaus vahintaan
5 × 1.5 ~mm^2 , kun johtopituus on enintään 10 ~m
- Älä koskaan käytä yli 10 m pitkiä liitäntäjohta. Pitkät liitäntäjohdot muodostavat jannitehävion. Moottori ei saavuta enää maksimaalista tehoaan, koneen toiminta heikenty.
- Liitantajohdon pistokkeiden ja kytkentalaatikoiden tuee olla kumista, pehmeasta PVC:sta tai muusta termoplastisesta materialiaista, jonka mekaaninen lujuus on sama tai niiden taytyy olla paallystetty vastaavalla materiaalillla.
- Liitantajohdon pistokkeen taytyy olla roiskevesisuojattu.
- Liitäntäjohdon asettelussa tulee varmistaa, ettei johto joudur puristukseen, taitu eikä liitäntäpistoke kastu.
- Jos kaytāt johtokelaa, kelaa johto kokonaan kelasta.
- Käytä johtoa vain tarkoituksenmukaisin toihin. Suojaa johto kuumuudelta, oljltä ja teraviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.
- Tarkista liitosjohdot sännöllisesti ja vaihda viottuneet.
- Älä kaytä vauroituneita liitantäjohtoja.
- Käytäulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä jatkojohtoja.
- Alä kaytā väliaikaisia sahkölitantöja.
- Älä yītä ikinä suojavarusteita tai ota niītä pois kāytösta.

Sahkoliitantata tai

korjaukset koneen

sahkooisen

parissa

tulee

suorittaa

luvanvaraisen

sahkoammattilaisen tai meidan asiakaspalvelupisteen

toimesta. Noudata paikallisia märäyksiä, erityisesti sujaustoimenpiteitä koskevia.

12 Laitteen kuvaus / Varaosat

Ota kasiin liitteenä oleva asennus- ja kayttolehti.

Asento	Tilausnro	Nimitys
1	X	Esiasennettu laite
2	X	Suojavarsi
3	X	Varmistushaka
4	X	Pölkynnostaja
5	359827	Pyörä
6	X	Pyörän aktali
7	X	Kuljetustukipyörä
8	X	Ruuvipussi
9	X	Käytöohje
10	X	Asennus- ja käytölehtinen
11	X	Takuuselvitys
12	X	Vasen käytökahva
13	X	Oikea käytökahva
14	X	Kiinnityskouku
15	X	Pohjalevy
16	X	Kädensija
17	359865	Halkaisuterä (ASP 10 / 12 TS-2)
	359885	Halkaisuterä (ASP 14 TS-2)
18	X	Halkaisupylväss
19	X	Korkeudensäädön kiinnitysruuvi
20	359872 Päälle-/pois-kytkin (ASP 10 / 12 TS-2)
	359883 Päälle-/pois-kytkin (ASP 14 TS-2)
21	359871	Motor (ASP 10 / 12 TS-2)
	359882	Motor (ASP 14 TS-2)
22	359867	Öljysällöön korkki 13
22A		Öljyn mittatikulla 22
23	X	Öljtyiviste (ilman kuvia)
24	359863 Sylinteri (ASP 10 TS-2)
	359878 Sylinteri (ASP 12 TS-2)
	359880 Sylinteri (ASP 14 TS-2)
25	X	Palautusvipu
26	X	Kuljetusaisa
27	X	Varmistusetjü
28	359868	Palautusjousi
29	359869	Öljynpoistoruuvi
30	359873 Hydraullikaventtiili (ilman kuvia.)
31	400142 Hydraullikkaöljy (1 litra)
32	359807	Turvallisuustarra

Asennus

Liitä polttopuun halkaisukone sahköverkloon vasta kun se on koottu taydellisesti!

Asenna pyorā, suojavarsi, varmistuskoukku, polkynnostin ja kuljetustukipyörā asennus- ja käytöohjeen kuvien 2-9 mukaisesti.

Varmista asennuksen jälkeen, etta kaikki ruuvit on kiristetty kunnolla.

Pystytys

Varmista, etta työalue täytäa seuraavat vaatimukset:

• liukumaton
  -tasainen
• ei kohtia, joihin voi kompastua
• riittavat valo-osuhteet

Alä käytä konetta maakaasun, bensiinin tai muiden helposti palavien materiaalien laheisyydessa.

Käyttoönonotto

• Varmistu,etta laite on asennettu taydellisesti ja märäysten mukaisesti.
  Tarkista ennen jokaista käytöa:

• johdot rikkäisten kohtien varalta (repeämät, villot ym.)

älä kaytä rikkinaisä johtoja

• laitteen mahdolliset vauriot
  (katso kohtaa "Turvallisuusohjeet")
• ovatko ruuvit hyvin kiinnitettyinä
• hydraulikka vuotojen varalta
  Hydraulikkaletkut ja letkun liitoksia
• ois pälä kytkeminen
• oljytaso

Ilmanpoisto

Poista ilma hydraulikkalaitteesta ennen halkaisukoneen bönottoa.

Löysää oljysällön korkkia (20) mutama kierros, jotta ilma paasee oljysäillostä.
Jäta korkki auki käynnin aikana.
Ennen kuin polttopuun halkaisukonetta likutetaan, oljysaillion korkki on jalleen suljettava, koska muuten oljy valuu ulos.
Sisän suljettu ilma vaurioittaa tiivisteita ja aiheuttaa polittopuunhalkaisukoneelle pysyvää vauriota, jos ilma ei poisteta hydraulikkalaitteesta.

Verkkoliitäntä

• Vertaa laitetyppikilvessä annettua jannitetta verkkojannitteseen ja liitta laite vastaavaan ja märäyksenmukaiseen pistokkeeseen.
  Käytä jatkojohtoa, Jonka poikkileikkaus on riittä.
• Liitä kone 30 mA Fi-suojakytkimen kautta (vikvirtasuojaktykin).

Sulake: 16 A hidas

Pällekytkeminen

Paina vihreä painiketta.

Pältäkytkeminen

Paina punaista painiketta.

Tarkista ennen jokaista käytöä poiskytkennän hanta (pälle-/poiskytkennä).

Alä käytä laitetta, Jonka kytkintä ei voida kytkeä paälle tai pois paälta. Vaurioitunut kytkin on heti korjattava tai vaihettava asiakspalvelun toimesta.

Jällenkäynnistymissuoja virtakatkossa (nollajännitelaukaisin)

① Laite kytkeytyy automaattisesti pois pälta, kun esiintyy virtakatko, pistoke vedetaan tahattomasti irti, sulake on vialinen yms. Uudelleen kaynnistamista varten paina jalleen paalle-/poiskytkimessä olevaa vihreaa painiketta.

Polttopuun halkaisukone, 400 V 3~

Huomioi moottorin pyörimissuunta

(katso nuoli moottorissa), sillä toiminta vaärällä pyörimissuunnalla vaurioittaa oljypumppuia.

Tarkista pyörimissuunta:

Kytke moottori pälle.

Paina molempia käytökahvoja, jolloin halkaisuterä liikkuu alas.
Jos halkaisuterä on jo alimmassa kohdassa: käytä palautusvipua, jolloin halkaisuterä siirtyy ylos.
Jos halkaisuterä ei liiku, sammuta moottori ja muutay pyörimissuuntaa.

15 Pyörimissunnta voidaan muuttaa työntämällä ruuvitalta pistokkeen kaulukssessa olevaan rakoon ja kaantämällä oikealle tai vasemmalle painamalla samalla kevyesti.

Hydraulikka

Tarkista hydraulikkajohdot ja -letkut ennen jokaista käytöä.

• Ää koskaan käytä konetta, jos hydraulikkaöljy voi muodostaa vaaratilanteen.
• Varmista, etta kone ja työvalue on puhdas ja ilman öljytahroja. Liukastumis- ja palovaara!
  Tarkista saannollisesti,etta sailiossa on riittavasti hydraulikkaoljya (katso "Huolto ja hoito")

Sisälto: 4,0 litraa

ASP 10 TS-2: 7,0 litraa

ASP 12 TS-2: 7,0 litraa

ASP 14 TS-2: 7,5 litera

Työskently halkaisukoneella

Mita voidaan halkaista?

Halkaistavien tukkien koko

Pun pituus vahintaaan 560 -korkeintaan 1040 mm

Puun lapimitta vahintaan 100 - korkeintaan 300 mm

Puun lapimitta on suositeltu ohjearvo, koska:

• ohutta puuta voi olla vaikea halkaista, jos siinä on oksareikiä tai sen syyt ovat lian kovat.

Alä halkaise tuoreita tutkeja. Kuivat, varastoidut tukit halkeavat paljon helppommin, eivatkä jumitu niin usein kiinni kuten tuore (märka) puu.

Kovilla puilla on taipumus pirstoutua: Ole erityisen varovainen!

On otettava huomioon, etta oksainen puu voi halkaista. Alä kaytä missaan tapauksessa puu, josta ei otettu oksat pois.

Erityisiä huomautuksia halkaisemista varten:

Valmistelut:

Valmistele halkaistava puu sopivan mittaiseksi ja huomioi, etta puu on katkaistu suoraan. Vinosti leikattu puu voi liukua pois, ios se halkaistaan.

Aseta puu halkaisukoneeseen siten, etta se ei aiheuta vaaraa itsellesi (kompastusvaara).

13 rkista ennen halkaisemista, etta halkaisupylvas on rasvattu riittavasti, jotta se voi kulkea vaivatta sisaan ja ulos.

Käytto

Käytö molemminkasin

Puun halkaisija on tarkoitetu vain yhden henkilön käytöön. Puun halkaisija ei saa koskaan käyttaa kaksi tai useita heniklöita.

Ala koskaan lukitse kayttokahvoja.

1. Paina vihrea kaynnistyspainiketta. Odota muutama sekunti, jotta moottori saavuttaa lopullisen kierroslukunsa ja hydraulikkapumpun paine kehitty.

① Huomioi moottorin pyorimissunta kolmivaihevirtamoottorilla varustetulla polttopuun halkaisukoneella (400 V 3\~), sillà toiminta vaarallä pyorimissuunnalla vauroiittaa oljypumppua.

① Kun lampötila on alle -5^ C, annahalkaisukoneen käydä tyhjäkäynnillä vähintään 15 min., jotta oljy voi lammetä.
16 Paina vasenta kayttokahvaa (12) alas, kunnes kiinnitskoukku (14) pitaa puupolkyn paikallaan.

Säadä kiinnitsykoukku polkyn korkeuden mukaan. Avaa siipiruuvia (A) ja sovita kiinnitsykoukku.

1. Pida vasen kayttokahva (12) painettuna ja paina oikeaa kayttokahvaa (13) puolivalin asti, jotta polkky halkaistaan aluksi hitaasti.
2. Paina oikea käytökahva kokonaan alas, jotta polkky halkaistaan loppuun asti.

Halkaisunopeus

16kean kayttokahvan

(13) avulla voidaan mukauttaa halkaisuvoima puptyypin mukaan:

Enimmäishalkaisuvoima pienellä
nopeudella erittäin kovien tai
pitkään varastroitujen
puupölkyjen halkaisemiseen tai

halkaisun alussa kayttokahvan keskiasento.

Suuri halkaisunopeus ja pieni halkaisuvoima tavallisten puupölkyjen halkaisemiseen tai halkaisun lopussa kayttokahvan ala-asento.

Palautus

Paina palautusvipua (25) alaspain, s halkaisuterä (17) on jalleen ylimmässä fossa.

Varmista ennen jokaista käytöää. etta käytökahvat toimivat asianmukaisesti.

Iskunpituudensaat

Lyhyempien puukappaleiden kohdalla suorituskyka voidaan.
nostaa lyhentamallahalkaisuteran paluumatkaa.

1. Aseta polkky pohjalevyn paalle ja molempia käytökehvoja painamalla siirra halkaisuteräa noin 2 cm:n paahän polkystä.
2. Päästä irti käytökahvoista, jotta halkaisuterä pysähtyy tähän asentoon ja sammuta laite.
3. Vedā verkkopistoke
4. Lyhennä paluumatka sivussa sijaitsevalla tangolla kiinnittämällä kirstyssruuvi tarvittavaan korkeuteen.

Pölkynnostaja

Suurten ja painavien puukappaleiden kohdalla voidaan kayttä polkynnostajaa, jolla polkky saadaan nostettua pystyn.

1. 20 Irrota varmistushaka (3) polkynnostajasta (4).
2. Anna halkaisuterän laskeutua kunnes polkynnostaja on lattialla.
3. Aseta puupolkky polkynnostajan paallee ja annahalkaisuteran siirtyak takaisin ylos.
4. Nyt voit asettaa puupolkyn pohjalevylle.

Puun halkaiseminen:

1. Aseta halkiastava polkky pystysuoraan pohjanlevyn paallee.

Huomioi,etta polkky pysyy suorassa ja itsestaan pohjaleyn paallä. Alakoskaan halkaise polkyn, jos se on vaakasuorassa tai poikittain.
Käsitte halkaistava tavara ainoastaan syyn suuntaisesti. Halkaisutavaran halkaisu poikkisyn voi johtaa koneen vauroitumiseen

16 Varmista, etta kiinnityskouku (14) on saadetty polkyn korkeudemukaisesti.

1. Aseta varmistuskoukku polkynnostajaan.

Poista

halkaistu

puu

valittomästa

työskentelynmpäristösta. Sitä kautta estetään tyotapaturmat.

• Alä koskaan halkaise kahta polkkyä samalla tyokerralla.
• Alä koskaan lisää tai vaihda puuta työvaiheen aikana.

① Alä koskaan pakota tukin halkaisemista yllapitamällä tyontöa usean sekunnin ajan. Tämä voi johtaa koneen vaurioitumiseen.

Aseta polkky uudestaan poydan paalle ja toista halkaisutapahtuma tai laita polkky sivuun.

Kuinka irrotetaan jumittunut tukki?

Vaarana on, etta oksallinen polkky jumittuu halkaisuvaieessa.

1. Sammuta laite ja vegä verkkopistoke pistorasiasta.
2. Älä koskaan poista käsin kiilaan jumittunutta polkkyä.
3. Liikuta jumittunutta polkkya varovaisesti rautakangella edestakaisin, jotta polkky irtoaa. Alä vaurioita halkaisupylvast!
   Aä koskaan irrotukssaa hakkaa kiinnitettyä pölkyä.
   Aä koskaan irrota jumittunutta polkkyä sahaamalla.
   Aä pyyda toista henkiloä avuksi.

Työn Ilopettamisen jälkeen:

Siirra halkaisuterä ylimmäiseen asentoon (sisäntyönnetty til).
Sammuta laitteen moottori.
Huomioi huoIto- ja hoito-ohjeet.

Huolto ja hoito

Ennen jokaista huolto- ja puhdustustyö

• Sammuta laite
• vedä verkkopistoke

Tässä luvussa kuvattuja huolto- ja puhdistustöitä laajempia toitä saa suorittaa vain asiakspalvelu.

Huolto- ja puhdistustoytä varten poistetut turvavarusteet tayty asentaa ehdottomasti asianmukaisesti takaisin.

Käytä vain alkuperäisvaraosia. Muiden osien käytösta voi seurata odottamattomia vahinkoja ja vammoja.

Varmista huollon tai korjauksen jälkeen, ettei työkaluja tai ruuviväntimiä jaänyt laitteeseen.

Käytä

suojakaseinita

käsien

loukkaantumisen

välttämiseksi.

Huomioi seuraavat kohdat, jotta halkaisukoneen toimintaky sailyisi:

• Puhdista kone perusteellisesti työn paattymisen jälkeen.

• Poista pihkajäannokset.
  Tarkista oljytaso tai vaihda oljy.

• Tarkista laite selvien puutteiden kannalta kuten

• Iöysat kiinnitykset,

• Kuluneet tai vaurioituneet rakenneosat.

• oikein asennetut ja ehjä suojukset ja turvavarusteet.

• Tarkista saannollisesti hydraulikkaletkujen ja letkuliitokset tiviys ja kunto.
  14 Rasvaa halkaisupylvas (18) saannollisesti tai kasitte se ymparistoystavallisellruiskutusoljylla.

Halkaisukiilan teroitus

Kun konetta on kaytety pitkään tai halkaisuteho on vahentynyt, teroita halkaisukiila hienolla viillalla (purseen poisto).

Miten tarkistetaan oljytaso?

1. Halkaisuterän taytyy olla ylimmaissessä asennossa.
2. 22 Ruvaa oljyn mittatikku ulos.
3. Puhdista oljyn mittatikku ja oljtyiviste.
4. Työnnä mittatikku takaisin aukkoon vasteseen asti.
5. Vedä oljyn mittatikku jalleen ulos.

22 Öljytason taytyy olla MIN ja MAX valissä.

Jos oljytaso on liitan matala (MIN tai vahemman), lisaa samanarvoista oljya.

1. Tarkista öljtiiviste. Jos tiiviste on vauroitunut, se on vaihettava.
2. Ruuvaa oljyn mittatikku jalleen kiinni.

Milloin olj vaihetaan?

Ensimmäinen öljynvaihto 50 käytötuntien jälkeen, sitten 500 käytötuntien valein.

Työhön tarvitaan kaksi henkiloä.

Vaihto:

1. Halkaisuterän taytyy olla ylimmäissessä asennossa.
2. 22 Ruuva oljyn mittatikku ulos.
3. Aseta halkaisukoneen alle astia, johon mahtuu vahintaan 7,5 litraa oljya.
4. 21 Ruuvaa tyhjennystulppa (29) irti, jotta oljy voi valuu ulos.
5. Aseta tiiviste ja tyhjennystulppa takaisin.
6. Kaada uusi hydraulikkaoljy (Katso määrä kohdasta „Tekniset tiedot") puhtaan suppilon avulla saillioön.
7. Puhdista öljyn mittatikku ja öljtyiviste.
8. Tarkista öljtiiviste. Jos tiiviste on vauroitunut, se on vaihettava.
9. Ruuvaa oljyn mittatikku jalleen kiinni.
10. Oljynvaihdon jälkeen aja halkaisuterä mutaman kerran ilman kuormaa ylos- ja alas.

Poista vanha öljy asianmukaisesti (paikallinen jäteöljyn keruupiste). Vanhan öljyn valuttaminen maahaan tai sekoittaminen jätteeseen on kielletty.

Hydraulikkaoljy

Halkaisukoneelle suosittelemme seuraavia hydraulikkaoljya:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 tilaus-nro. 400142 (1 litra)
Mobil DTE 11
tai vastaava

Alä kaytä muita oljtyyppejä. Muiden oljtyppien kayttö vaikuttaa halkaisukoneen toimintaan.

Kuljetusohjeet

Aina ennen kuljetusta

Halkaisuteran siirto ylos
- Sammuta laite
- Oljytankin suljin suljetaan
Vedā verkkopistoke
- Poista puukappaleet

9 Irrota varmistussokka (A) ja kiinnitta kuljetustukipyora (7) C-asentoon kuljettamista varten.
Tartu kahvaan ja kallista polttopuun halkaisukonetta varovasti itseasi pain.

10 Tarvittaessa kännk kuljetusaisa alaspain.

Nyt voit helposti kuljettaa polttopuun halkaisukonetta.

Kun kuljetat laitetta nostrilla, kayta notwithstanding tarkoitettua nostopistettä (A).
Varmista, etta laite ei voi kaatua tai liukua pois, jos kuljetat sen nostrin avulla.
Kuljeta laitetta ajoneuvossa erillisen kuljetustilan paallä.

11 Varmista polttopuun halkaisukone vastaavista kohdista kiinnityshihnoilla.

Varastointi

Ennen jokaista varastointia:

Halkaisuterän siirto ylos
- Sammuta laite
- Oljytankin suljin suljetaan
Vedā verkkopistoke

Varastoi käytämattomät laitteet kuivassa, suljetussa tilassa, joka on suojattu pakkaselta sekälasten ja asiattomien henkilöiden ulottamattomissa.

Huomioi ennen pitempää varastointia seuraavat kohdat, jotta laitteen kestoikä pitenee ja likkuvuus sailyy:

Suorita perusteellinen puhistus.
tarkista, onko laitteessa vialiset tai kuluneet osat.

Takuu

Huomioi mukana oleva takuuseltvits.

Mahdolliset häiriö

Ennen jokaista hairiönpoistoa

Sammuta laite
Vedä verkkopistoke

Ongelma	Mahdollinen	syy	Korjaus
Tukki ei halkea (lian pieni halkaisuteho)	→ Tukki on asetettu väärin. → Tukki yllittä sallitut mitat tai puu on lian kova koneen teholle. → Halkaisukiila ei halkaise. → öljyvuoto → Hydrauliikkapaine lian alhainen. → Väärä liitäntäjohto (yli 10 m pitkä tai liian pieni johdinhalkaisija.	→ Aseta tukki uudelleen. → Katkaise tukki sallittuihin mittiohin. → Teroita halkaisukiila, tarkista purse ja lovet. → Aseta pahvinpala halkaisukoneen alle vuodon löytämiseksi. Ongelman poistamiseksi ota yhteys valmistajaan. → Tarkista öljytaso, lisää tarvittaessa öljä. Ongelmaa ei voi poistaa, ota yhteys valmistajaan. → Käytä sopivaa liitäntäjohtoa.
Halkaisuterä liikkuu horjuen tai voimakkaasti ∀rister.	→ Ilmaa piirissä. → Halkaisupylväs ei ole tarpeksi rasvattu tai öljtyt.	→ Avaa öljysäiliön korkki. → Tarkista öljytaso, lisää tarvittaessa öljä. → Rasvaa halkaisupylväs tai öljä se ympäristöystävällisellä suihkutusölylä. Ongelmaa ei voi poistaa, ota yhteys valmistajaan.
Halkaisuterä ei liiku.	→ Hydrauliikkapumppu viallinen.	→ Ongelman poistamiseksi ota yhteys valmistajaan.
Moottori käynnistyy, mutta halkaisuterä ei liiku.	→ Moottori pyöriä väärään suuntaan	→ Tarkista moottorin pyörimissunta. Vaihtovirta: vaihda pyörimissunta
Moottori ei käynnisty.	→ Ei verkkojännitettä. → Kolmivaihemoottorin 2-vaïheinen känty. → Liitäntäjohto viallinen. → Sähkömoottori viallinen.	→ Tarkasta sulake. → Vaihda johto tai anna tarkastettavaksi (sähköasentaja). → Vaihda johto tai anna tarkastettavaksi (sähköasentaja). → Ongelman poistamiseksi ota yhteys valmistajaan.

Jos ilmenee muita hairiöitä tai kysmyksiä, ota yhteys paikallisen myjään.

Tekniset tiedot

Tyyppi/Malli ASP 10 TS-2 ASP 12 TS-2 ASP 14 TS-2

Valmistusvuosi katso viimeinen sivu
Halkaisuvoima 100 kN (10 t)	120 kN (12 t)	140 kN (14 t)
Järjestelmäpaine	25,5 Mpa (255 bar)	24,0 Mpa (240 bar)	24,6 Mpa (246 bar)
Syöttöneus 1	ca. 0,05 m/sek. (4,9 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)
Syöttöneus 2	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,22 m/sek. (21,8 cm/sek)
Palautusnopeus	ca. 0,06 m/sek. (6,1 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)
Puun pituus		560 - 1040 mm
Puun lapiimitta		100 - 300 mm
Halkaisuliike		850 mm
Hydraulikkaöljy (maks.)	7,0 litraa		7,5 litraa
Sähkömoottorin teho	P1= 3300 W S6 40 %		P1= 3500 W S6 40 %
Liitäntä	400 V 3~ 50 Hz
Äänen painetaso LPA	≤ 80,0 dB (A)
Mitat	pituus 1440 x leveys 1330 x korkeus 2280 mm		pituus 1440 x leveys 1350 x korkeus 2280 mm
Paino	172,5 kg	178,4 kg	184,9 kg

Kytkentäkaavio

Hydraulikkakaavio

H

FIN ilmoittaa taten yksinomaisella vastuulla, etta tuote

Brennholzspalter (Politopuun halkaisukone) ASP 10 TS-2, ASP 12 TS-2, ASP 14 TS-2

on yhdenmukainen ylaiminitujen EY-direktiivien märäysten kanssa sekä seuraavien direktivien märäysten kanssa: 2014/30/EU, 2011/65/EU
