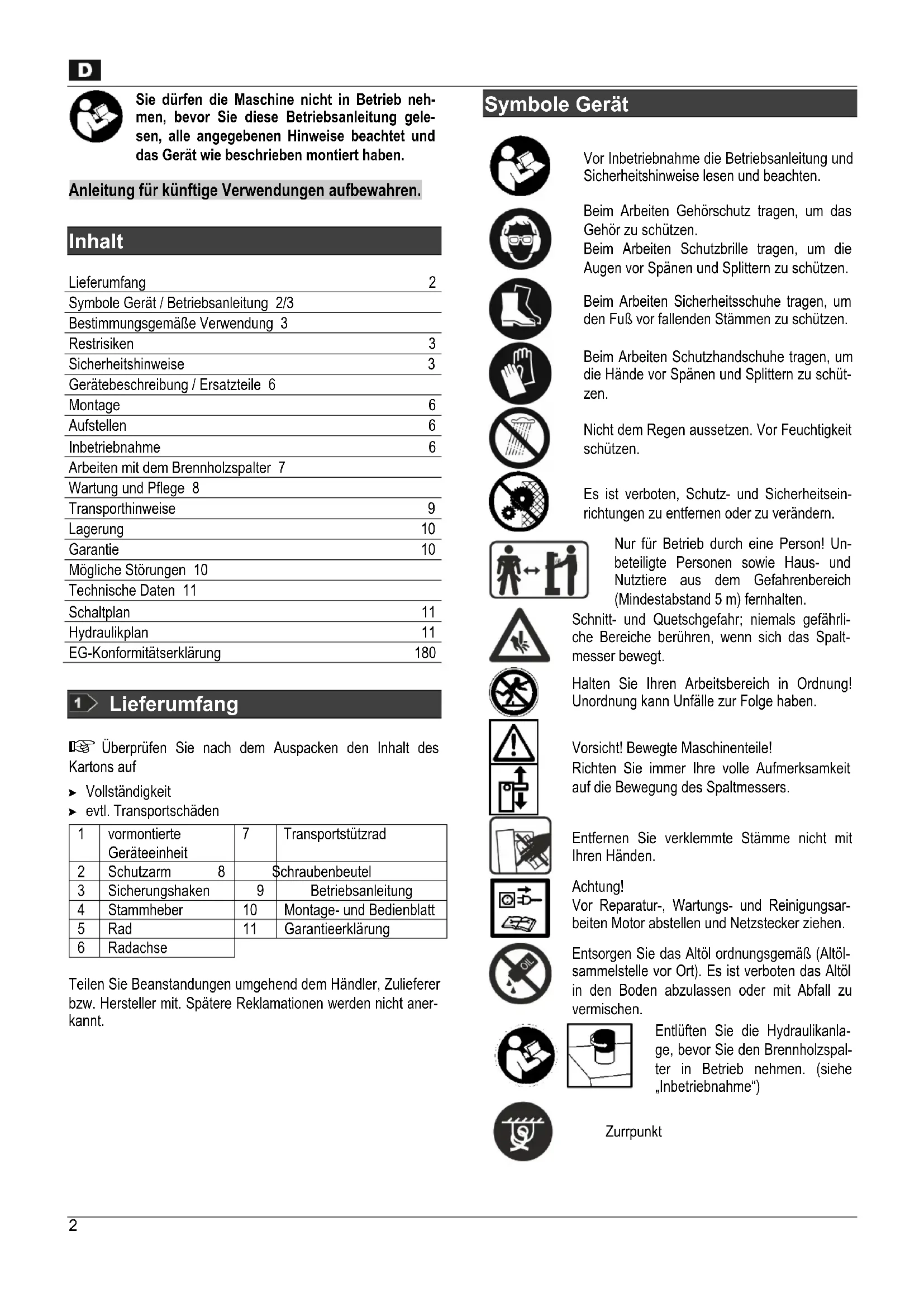

BEDIENUNGSANLEITUNG ASP 12 TS2 ATIKA

Originalbetriebsanleitung

Sie)dürfen die Maschine nicht in Betrieb behnen,bevor Sie diese Betriebsanleitung gelesen,alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

Lieferumfang	2
Symbole Gerät / Betriebsanleitung 2/3
Bestimmungsgemäß Verwendung 3
Restrisiken	3
Sicherheitshinweise	3
Gerätebeschreibung / Ersatzteile 6
Montage	6
Aufstellen	6
Inbetriebnahme	6
Arbeiten mit dem Brennholzspalter 7
Wartung und Pflege 8
Transporthinweise	9
Lagerung	10
Garantie	10
Mögliche Störungen 10
Technische Daten 11

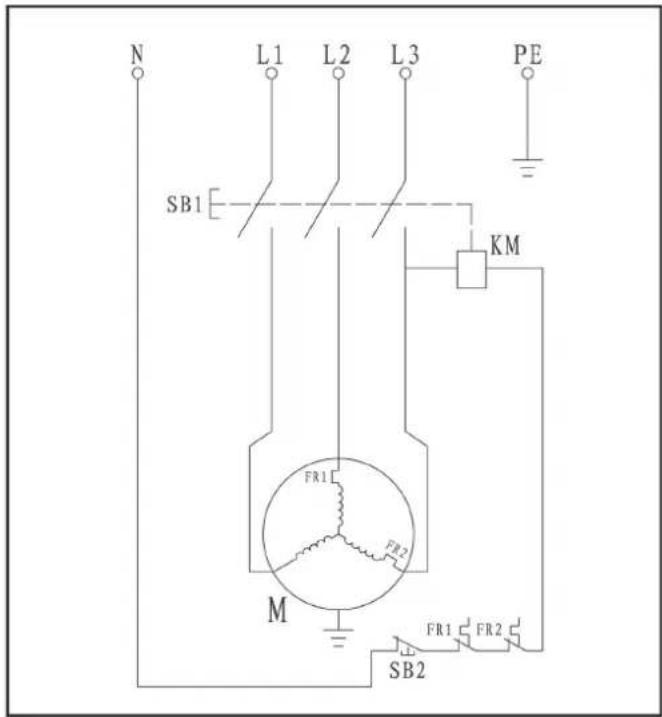

Schaltplan	11

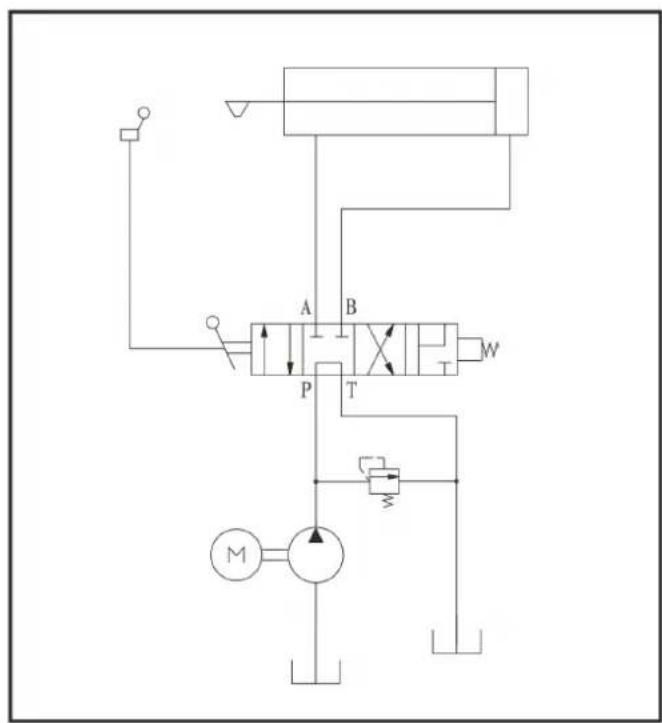

Hydraulikplan	11
EG-Konformitäserklarung	180

1 Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

1	vormontierte Geräteinheit	7	Transportstützrad
2	Schutzarm 8	$	Schraubenbeutel
3	Sicherungshaken	9	Betriebsanleitung
4	Stammheber	10	Montage- und Bedienblatt
5	Rad	11	Garantierklarung
6	Radachse

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitschinweise setzen und beachten.

Beim Arbeiten Gehorschutz tragen, um das Gehör zu schützen.

Beim Arbeiten Schutzbrille tragen, um die Augen vor Spanen und Splittern zu schützen.

Beim Arbeiten Sicherheitschuhe tragen, um den Fuß vor fallenden Stämmen zu schützen.

Beim Arbeitsen Schutzhandschuhe tragen, um die Hände vor Spanen und Splittern zu schützen.

Nicht dem Regen aussetzen. Vor Feuchtigkeit schützen.

Esistverboten,Schutz- und Sicherheitseinrichtungen zu entfern oder zu verändern.

Nur für Betrieb durch eine Person! Unbeteiligte Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich (Mindestabstand 5 m) fernhalten.

Schnitt- und Quetschgefahr; niemals gefährliche Bereiche berühren, wenn sich das Spaltmesser bewegt.

Halten Sie Ihr Arbeitsbereich in Ordnung!
Unordnung kann Unfälle zur Folge haben.

Vorsicht! Bewegte Maschinenteile!

Richten Sie immer ihre volte Aufmerksamkeit auf die Bewegung des Spaltmessers.

Entfernen Sie verklemmte Stämme nicht mit ihren Händen.

Achtung!

Vor Reparatur-, Wartungs- und Reinigungsrarbeiten Motor abstellen und Netzsteckerziehen.

Entsorgen Sie das Altöl ordnungsgemäß (Altolsammelstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen.

Entlüften Sie die Hydraulikanlage, bevor Sie den Brennholzspalter in Betriebnehmen. (siehe "Inbetriebnahme")

Zurrpunkt

Achten Sie auf die Drehrichtigung des Motors (siehe Motorfeit), Denn der Betrieb mit falscher Drehrichtigung beschadigt die Olpumpe. (siehe "Inbetriebnahme")

Das Produkt entspricht den Produktspezifisch geltenden europäischen Richtlinien.

Elektrische Geräte gehören nicht in den Hausmull.

Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Siehe „Arbeiten mit dem Brennholzspalter"

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise halten Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklart, was Sie tun,müssen.

Nehmen Sieitte das beiliegende Montage- und Bedienungsblatt zur Hand, wenn im Text auf die Bild-Nr. verwiesen wird.

Bestimmungsgemäß Verwendung

• Der Brennholzspalter ist nur zum Spalten von Holz einsetzbar.
• Der Brennholzspalter ist nur für die private Nutzung im Haus- und Hobby-Bereich einsetzbar.
• Nur gerade abgeschrittenes Holz ist für den Brennholzspalter geeignet.
• Metallteile (Nagel, Draht etc.) sind aus dem zu spaltenden Holz unbedingt zu entfern.
• Zur bestimmungsgemänen Verwendung besteht auch die Einhaltung der vom Hersteller vorgeschreibenben Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
  Die geltenden einschlagigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizi

nischen und Sicherheitsstechnischen Regeln sind einzuhalten.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für darauf resultierende Schäden haftet der Hersteller nicht - das Risiko damitträgt ausschließlich der Benutzer.
- Eigenmächtige Veränderungen an dem Brennholzspalter schlieben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.
- Das Gerätarf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Restrisiken

Auch bei bestimmungsgemäter Verwendung konnen trotz Einhaltung aller einschlagigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmen Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäße Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtsnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzungsgefahr durch abgesprengte Holzstücke.
• Verletzungsgefahr der FüSe durch herunterfallendes Spaltgut
• Verletzungsgefar der Finger beim Losen verklemmter Holzsstücke.
• Ignorierte oder übersehene Sicherheitsvorkehrungen konnen zu Verletzungen beim Bediener oder zu Beschädigungen von Eigentum führen.
• Durch Unachtsamkeit, Nichteinhaltung der Sicherheitsbestimmungen und unsachgemäßer Verwendung kann es zu Verletzungen an der Hand oder an den Fingern durch das bewegte Spaltmesser kommt.
• Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßiger Elektro-Anschlußleitungen.
• Berührung spannungsfährender Teile bei geöffneten elektrischen Bauteilen.
• Brand- und Rutschgefahr durch ausgelaufene Hydraulikflüssigkeit.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeitsen ohne Gehorschutz.

Des weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicherheitshinweise

Lesen und beachten Sie vor Inbetriebnahme diesen Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schätzen.

Geben Sie die Sicherheitschinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

• Wer mit dem Brennholzspalter arbeitet, muss dem vorgesehenen Einsatz entsprechend unterwiesen worden sein und mit dem Gebrauch des Brennholzspalters und den Sicherheitschinweisen vertraut sein.
• Machen Sie sich vor Gebrauch mit Hilfe der Originalbetriebsanleitung mit dem Gerät vertraut.
• Benützen Sie die Maschine nicht für Zwecke, für die sie nicht bestimmt ist (siehe „Bestimmungsgemäß Verwendung" und „Arbeiten mit dem Brennholzspalter").
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
• Kinder und Jugendliche unter 18 Jahren sowie Personen, die nicht mit der Anleitung vertraut sind, dürfen das Gerät nicht bedieten.
• Arbeitsen Sie niemals während Personen, insbesondere Kinder oder Haustiere, in der Nähe sind.
• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder den Motor berühren.

Persönliche Schutzausrücktung

• Arbeitsen Sie niemals ohne geeignete Schutzausrüstung:

tragen Sie keine weite Kleidung oder Schmuck, sie konnen von beweglichen Teilen erfasst werden
Haarnetz bei langen Haaren
Schutzbrille und Gehorschutz
- festes Schuhwerk mit Zehenschutzkappe (Sicherheits-schuhe)
Lange Hosen
- Arbeitshandschuhe
Erste-Hilfe-Material
- Ggf. Mobitelefon

Sicherheitshinweise - Vor der Arbeit

Führer Sie vor Inbetriebnahme und regelmäßig während der Arbeit folgende Überprüfungen durch. Beachten Sie die entsprechenden Abschnittte in der Originalbetriebsanleitung:

• Ist das Gerät komplett und vorschrifsmäßig montiert?
• Ist das Gerät in gutem und sicheren Zustand?
• Sind die Handgriffe sauber und trocken?

• Stellen Sie vor Beginn der Arbeit sichere, dass:

• sich im Arbeitsbereich keine weiteren Personen, Kinder oder Tiere aufhalten

• hindernisfreies Rückweichen für Sie sichergestellt ist

• Sicherer Stand gewährleistet ist.

• Ist der Arbeitsplatz frei von Stolpergefahren? Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben - Stolpergefahr!

• Berücksichtigten Sie Umgebungseinflüsse:

• Arbeitsen Sie nicht bei unzureichenden Lichtverhältnissen (z. B. bei Nebel, Regen, Schneetreiben oder Dammierung).

• Arbeiten Sie nicht bei schlechten Wetterbedingungen (z. B. Blitzgefahr, Regen, Schneetreiben)

• Verwenden Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen - Brandgefahr!

• Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
  Die Maschine bzw. Teile der Maschine nicht verändern.

Sicherheitshinweise - Bedienung

• Nehmen Sie eine Arbeitsstellung ein, die sich im Bereich der Bedienungsgriffe befindet.
• Niemals auf der Maschine stehen.
• Schalten Sie bei Arbeitspausen das Gerät aus, so dass niemand gefährdet wird. Das Gerät vor unbefugtem Zugriff sichern.

Sicherheitshinweise für Brennholzspalter

Der Holzspalterarf nur von einer einzelnen Person bedient werden.
- Niemals Stämme spalten, die Nägel, Draht oder andere Gegenstände enthalten.
- Bereits gespaltenes Holz und Holzpane erzeugen einen gefährlichen Arbeitsbereich. Es besteht die Gefahr des Stolpers, Ausrutschems oder Hinfallens. Halten Sie den Arbeitsbereich immer aufgeräumt.
- Niemals bei eingeschalteter Maschine die Höhe auf sich bewegende Teile der Maschine legen.
- Spalten Sie nur Holz, das der max. zu verarbeitenden Länge entspricht.

Sicherheitshinweise - Wahrend der Arbeit

• Arbeiten Sie nie allein. Halten Sie ständig Ruf- und Sichtektakt zu anderen Personen, damit im Notfall sofort Hilfe geleistet werden kann.
• Stopen Sie sofort den Motor bei drohender Gefahr oder im Notfall
• Lassen Sie das Gerät nie unbeaufsichtigt laufen.
• Beenden Sie sofort die Arbeit wenn körperliche Beschwerden auftreten (z. B. Kopfschmerzen, Schwindel, Übelkeit, usw.) - Es besteht eine erhöhte Unfallgefahr!
• Überlasten Sie die Maschine nicht! Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.
• Legen Sie Pausen während der Arbeit ein, damit sich der Motor abkühlen kann

Verhalten im Notfall

• Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualificierte arztliche Hilfe an.
• Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Allgemeine Sicherheitshinweise

• Verwenden Sie das Gerät, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie dazu die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch des Gerätes für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
  Die Maschine nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).

• Maschine nicht im Regen stehen während bei Regen arbeiten.

• Pflegegen Sie das Gerät mit Sorgfalt:

• Befolgen Sie die Wartungsvorschriften.

• Halten Sie Handgriffe trocken und frei von Harz, Öl und Fett.

• Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

Vor weiterem Gebrauch des Gerätes müssen Schutzvortrichtungen sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden. Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzinrichtungen undändern Sie an dem Gerät nichts, was die Sicherheit beeinträchtigen besteht.
- Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb sicherzustellen.
- Beschädigte Schutzvorrichtungen und Teile,müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.
- Beschädigte oder unleserliche Sicherheitsaufkleber sind zuersetzen.

• Lassen Sie kein Werkzeug stecken!

Überprüfen Sie stets vor dem Einsatzen, dass alle Werkzeuge entfern't sind.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlüssen Ort außerhalb der Reichweite von Kindern auf.

• Schalten Sie die Maschine ab undziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  Wartungs- und Reinigungsrarbeiten
  Beseitigung von Störungen

• Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
  Transport und Lagerung
• Verlassen (auch bei kurzzeitigen Unterbrechungen)

A Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung" beschreiben sind, an dem Gerät vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst.
4 Reparaturen an anderen Teilen des Gerätes haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.
Nur Originalersatz-, Zubehorteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Elektrische Sicherheit

• Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens 5 × 1.5 ~mm^2 bei einer Kabellänge bis max. 10 ~m
• Niemals Anschlussleitungen über 10 m verwenden. Längere Anschlussleitungen erzeugen einen Spanningsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion der Maschine wird reduziert.
• Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderen thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesen Material überzogen sein.
• Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
• Beim Verlegen der Anschlussleitungen darauf auf achten, dass sie nicht gequetscht, geknicht und die Steckverbindung nicht Nass wird.
• Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
• Verwenden Sie keine defekten Anschlussleitungen.
• Verwenden Sie im Freien nur dafür zugelassene und entspreadend gekennzeichnete Veränderungskabel.
• Keine provisieren Elektroanschluss einsetzen.
• Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder den Hersteller zu erfolgen. Ortliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

112 Gerätebeschreibung / Ersatzteile

→ Nehmen Sieitte das beiliegende Montage- und Bedienungsblatt zur Hand.

Pos.	Bestell-Nr.	Bezeichnung
1	×	Vormontiertes Gerät
2	×	Schutzarm
3	×	Sicherungshaken
4	×	Stammheber
5	359827	Rad kpl.
6	×	Radachse
7	×	Transportstützrad
8	×	Schraubenbeutel
9	×	Betriebsanleitung
10	×	Montage- und Bedienblatt
11	×	Garantiereklärung
12	×	Bedienungsgriff links
13	×	Bedienungsgriff rechts
14	×	Fixierkralle
15	×	Grundplatte
16	×	Handgriff
17	359865 Spaltmesser (ASP 10 / 12 TS-2)
	359885	Spaltmesser (ASP 14 TS-2)
18	×	Spaltsäule
19	×	Feststellschraube für Hubhöhenverstellung
20	359872 Ein-/ Ausschalter (ASP 10 / 12 TS-2)
	359883 Ein-/ Ausschalter (ASP 14 TS-2)
21	359871	Motor (ASP 10 / 12 TS-2)
	359882	Motor (ASP 14 TS-2)
22	359867	Öltankverschluss 13
22A		Ölmessstab 22
23	×	Oldichtung (ohne Abb.)
24	359863 Zylinder (ASP 10 TS-2)
	359878 Zylinder (ASP 12 TS-2)
	359880 Zylinder (ASP 14 TS-2)
25	×	Rücklaufhebel
26	×	Transportdeichsel
27	×	Sicherungskette
28	359868	Rückhoffeder
29	359869	Ölablassschraube
30	359873	Hydraulikventil (ohne A
31	400142	Hydrauliköl (1 Liter)
32	359807	Sicherheitsaufkleber

Montage

Schlieben Sie den Brennholzspalter erst nach vollständigem Zusammenbau ans Stromnetz an!

Montieren Sie die Räder, den Schutzarm, den Sicherungshaken, den Stammheber sowie das Transportstützrad wie in den Abbildungen 2 - 9 im Montage- und Bedienungsblatt gezeigt.

Vergewissern Sie sich nach der Montage, dass alle Schrauben fest angezogen sind.

Aufstellen

Achten Sie darauf, dass der Arbeitsbereich folgende Bedingungen erfüllt:

-rutschfest
- eben
- frei von Stolpergefahren
ausreichende Lichtverhältnisse

Die Maschine nicht in der Höhe von Erdgas, Benzirrinnen oder anderen leicht brennbaren Materialien betreiben.

Inbetriebnahme

• Vergewissem Sie sich, dass die Maschine komplett und vorschrifsmäßig montiert ist.
• Überprüfen Sie vor jedem Gebrauch:

die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

verwenden Sie keine defekten Leitungen

die Maschine auf eventuelle Beschädigungen (siehe „Sicherheitshinweise")
ob alle Schrauben fest angezogen sind
- die Hydraulik auf Leckstellen
Hydraulikschläuche und Schlauchverbindungen
-Ausschalteinrichtungen
den Olstand

Entlüften

13 Entlüften Sie die Hydraulikanlage, bevor Sie den Brennholzspalter in Betriebnehmen.

Losen Sie den Öltankverschluss (22) eine Umdrehungen, damit Luft aus dem Öltank entweichen kann.
Lassen Sie die Kappe während des Betriebes geöffnet.
Bevor Sie den Brennholzspalter bewegen, schlieben Sie den Öltankverschluss wieder, da sonst Öl auslauf.

① Wenn die Hydraulikanlage nicht entlüftet wird, beschädigt die eingeschlossene Luft die Dichtungen und verursacht eine dauerhafte Beschädigung des Brennholzspalters.

Netzanschluß

• Vergleichen Sie die auf dem Geräteypenschild angegebene Spannung mit der Netzspannung und schlieben Sie das Gerät an die entsprechende und vorschrifsmäßige Steckdose an.
• Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt.
• Schlieben Sie die Maschine über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30mA an.

Absicherung: 16 A träge

Einschalten

Drucken Sie den grünen Knopf.

Ausschalten

Drucken Sie den roten Knopf.

Überprüfen Sie vor jedem Gebrauch die Funktion der Ausschaltvorrichtung (durch Ein- und Ausschalten). Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lasst. Beschädigte Schalter mussen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Wiederanlaufsicherung bei Stromunterbrechung (Nullspannungsausloser)

① Bei Stromausfall, unbeabsichtigtes Ziehen des Steckers, defekte Sicherung usw. schaltet das Gerät automatisch ab. Zum Wiedereinschalten drücken Sie erneut den grünen Knopf am Ein-/Ausschalter.

Brennholzpalter mit 400 V 3~

Achten Sie auf die Drehrichtigung des

Motors (siehe Motorpfeil), Denn der Betrieb mit falscher Drehrichtung beschädigt die Olpumpe.

Überprüfen der Drehrichtigung:

Schalten Sie den Motor ein.
Betätigten Sie beiden Bedienungsgriffe, das Spaltmesser fahrt nach unter.
Befindet sich das Spaltmesser bereits in der untersten Position: betätigten Sie den Rücklaufhebel, das Spaltmesser führt nach oben..
Bewegt sich das Spaltmesser nicht, schalten Sie den Motor aus, und ändern die Drehrichtigung.

15 Sie können die Drehrichtigung ändern, indem Sie einen Schraubendreher in den hierfür vorgesehenen Schlitz im Steckerkragen führen und mit leichtem Druck durch Links- oder Rechtsbewegung die richtige Drehrichtigung einstehen.

Hydraulik

Überprüfen Sie vor jedem Gebrauch die Hydraulikleitungen und -schläuche.

• Niemals die Maschine betreiben, wenn eine Gefahr durch Hydraulikflüssigkeit besteht.
• Stellen Sie sicher, dass die Maschine und der Arbeitsbereich sauber und frei von Ölflecken sind. Rutsch- und Feuergefahr!
• Überprüfen Sie regelmäßig, ob genügend Hydrauliköl im Behälter ist (siehe Wartung und Pflege)

Inhalt:

ASP 10 TS-2: 7,0 Liter

ASP 12 TS-2: 7,0 Liter

ASP 14 TS-2: 7,5 Liter

Arbeiten mit dem Brennholzspalter

Was kann ich spalten?

Gröbe der zu spaltenden Stämme

Holzlange: min. 560 - max. 1040 mm

Holzdurchmesser: min. 100 - max. 300 mm

Der Holzdurchmesser ist ein empfohlener Richtwert, weil:

• dūnnes Holz kann schwer zu spalten sein, wenn es Astlöcher enthalt oder die Fasern zu stark sind.

Spalten Sie keine grünen Stämme. Trockene, gelagerte Stämme spalten sich viel leichter und verursachen nicht so oft ein Festfressen wie grünes (nasses) Holz.

Harthölzer neigen zum Zerplatzen: lessen Sie erhöhte Vorsicht walten!

Achten Sie darauf, dass verastetes Holz aufplatzen kann. Verwenden Sie auf keinen Fall Holz, welche nicht entastet ist.

Besondere Hinweise zum Spalten:

Vorbereitungen:

Bereiten Sie das zu spaltende Holz auf die maximal zu verarbeitenden Abmessungen vor und achten Sie darauf, dass das Holz gerade geschritten ist. Schrag abgeschrittenes Holz kann beim Spalten wegrutschen.
Legen Sie sich das Holz am Holzspalter so zurecht, dass keine Gefahr für Sie besteht (Stolpergefahr).

14 Berprüfen Sie vor dem Spalten, ob die Spaltsäule (18) ausreichend gefettet ist, damit diese problemlos ein- und aufhren kann.

Bedienung

Zweihandbetrieb

Der Holzspalter ist nur für den Betrieb durch eine Person ausgelegt. Den Holzspalter niemals mit zwei oder mehreren Personen bedieten.

Blockieren Sie niemals die Bedienungsgriffe.

1. Drücken Sie den grünen Einsatzknopf. Warten Sie ein paar Sekunden, damit der Motor seine EndreHzahl erreicht und der Druck in der Hydraulikpumpe aufgebaut wird.

① Achten Sie auf die Motorlaufrichtung bei Brennholzspaltern mit Drehstrommotor (400V3) ,denn der Betrieb mit falscher Drehrichtung beschadigt die Olpumpe.
① Bei Temperaturen unter -5^ den Holzspalter mindestens 15 min. im Leerlaufbetrieb laufen setzen, damit sich das Öl erwärmen kann.

1. 16 Drucken Sie den Bedienungsgriff links (12) herunter, bis der Holzstamm von der Fixierkralle (14) festgehalten wird.

1 Stellen Sie die Fixierkalle entsprechend der Höhe des Stammes ein. Losen Sie dazu die Flugelschraube (A) und passen Sie die Fixierkalle an.

D

1. Halten Sie den Bedienungsgriff links (12) gedrückt und drucken Sie den Bedienungsgriff rechts (13) bis zur Häufe herunter, um den Stamm zuerst langsam zu spalten.

2. Drücken Sie dann den rechten Bedienungsgriff ganz herunter, um den Stamm bis zum Ende zu spalten.

Spaltgeschwindigkeit

1 dem rechten Bedienungsgriff (13) konnen Sie die Spaltkraft je nach Art des Holzes anpassen:

Maximale Spaltkraft bei geringerer Geschwindigkeit zum Spalten besonderss harter oder gelagerter Holzstämme oder zu Beginn des

Spaltvorganges mittlere Stellung des Bedienungsgriffes. Hohe Spaltgeschwindigkeit bei geringerer Spaltkraft zum Spalten normaler Holzstämme oder zum Ende des Spaltvorganges unte Stellung des Bedienungsgriffes.

Rücklauf

19 Drucken Sie den Rücklaufhebel (25) nach unten, bis das Spaltmesser (17) sich wieder in der hochsten Position befindet.

Vergewissern Sie sich vor jedem Gebrauch, dass die Bedienungsgriffe ordnungsgemäß Funktionieren.

Hubhohenverstellung

Bei kürzeren Holzstücken konnen Sie die Arbeitsleistung durch Verkürzen des Spaltmesserrücklaufs steigern.

1. Stellen Sie den Stamm auf die Grundplatte und fahren das Spaltmesser durch herunterrücken der beiden Bedienungsgriffe bis ca. 2 cm an den Stamm heran.
2. Lassen Sie die Bedienungsgriffe los, damit das Spaltmesser in dieser Position stehen bleibt und schalten Sie das Gerät aus.
3. Netzsteckerziehen.
4. Verkurzen Sie den Rücklauf an der seitlich angebrachten Stange, indem Sie die Feststellschraube (19) in der erforderlichen Höhe fixieren.

Stammheber

Sie konnen bei große und schweren Holzstücken den Stammheber nutzen, um den Stamm aufzurichten.

1. Losen Sie dazu den Sicherungshaken (3) vom Stammheber (4).
2. Lassen Sie dann das Spaltmesser herunterfahren bis der Stammheber auf dem Boden liegt.
3. Legen Sie nun den Holzstamm auf den Stammheber und halten Sie den Spaltmesser wieder hochfahren.
4. Netanyahu konnen Sie den Holzstamm auf die Grundplatte stellen.

Holz spalten:

1. Stellen Sie den zu spaltenden Stamm senkrecht auf die Grundplatte.

① Beachten Sie, dass der Stamm eben und selbstständig auf der Grundplatte stehen. Spalten Sie den Stamm niemals liegend oder quer.
Bearbeiten Sie das Spaltgut ausschließlich in Faserrichtung. Es kann zu Beschädigungen an der Maschine kommt, wenn Sie das Spaltgut gegen die Faserrichtung spalten.
16 Achten Sie darauf, dass die Fixierkralle (14) entsprechend der Höhe des Stammes eingestellt ist.

1. Haken Sie den Sicherungshaken am Stammheber ein.

Entfernen Sie gespaltenes Holz aus ihrem unmittelbaren Arbeitsbereich. Dadurch vermindern Sie Arbeitsunfälle.

• Niemals zwei Stämme in einem Arbeitsgang spalten.
• Niemals Holz während des Arbeitsvorganges nachlegen oder ersetzen.

① Niemals durch Aufrechterhalten des Schubs über mehrere Sekunden ein Spalten des Stammes erzwingen. Dies kann zu Beschädigungen an der Maschine führen.

Positionieren Sie den Stamm erneut auf der Grundplatte und wiederholen Sie den Spaltvorgang oder legen Sie den Stamm zur Seite.

Wie wird ein festgeklemmter Stamm gelost?

Es besteht die Gefahr, dass sich astiges Spaltgut beim Spaltvorgang verklemmt.

1. Gerät ausschalten und Netzsteckerziehen.
2. Entfernen Sie verklemmte Stämme nicht mit ihren Händen.
3. Den festgeklemmen Stamm vorsichtig mit einer Brechstange hin- und herbewegen, damit sich der Stamm losen kann. Spaltsäule nicht beschädigen!

Beim Losen niemals auf den festgeklemmten Stamm hammers.

Sagen Sie den eingeklemmen Stamm niemals heraus.
Bitten Sie keine zweite Person um Unterstützung.

Arbeitsende:

> Fahren Sie das Spaltmesser in die hochste Position (einge
fahrrener Zustand).

Schalten Sie das Gerät aus undziehen Sie den Netzstecker.
Wartungs- und Pflegehinweise beachten.

Wartung und Pflege

Vor jeder Wartungs- und Reinigungsrarbeit:

Gerätausschalten

-Netzsteckerziehen

Weitergehende Wartungs- und Reinigungsrarbeiten, als die in this dem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile konnen zu unvorhersehbaren Schäden und Verletzungen führen.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

Schutzhandschuhe tragen, um Verletzungen an den den zu vermeiden.

① Beachen Sie folgenden, um die Funktionsfähigkeit des Brennholzspalters zu erhalten:

• Reinigen Sie die Maschine nach Arbeitsende gründlich.
• Entfernen Sie Harzrückstände.

• Ölstand prufen bzw. Öl auswechseln

• Überprüfen Sie das Gerät auf offensichtliche Mängel wie

• lose Befestigungen

• verschlissene oder beschädigte Bauteile

• richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen

• Überprüfen Sie Hydraulikschläuche und Schlauchverbindungen regelmäßig auf Dichtigkeit und Festigkeit.
  14 Fetten Sie die Spaltsäule (18) regelmäßig ein oder olen Sie diese mit einem umweltfreundlichen Spruhöl ein.

Spaltmesserschärfen

① Nach langer Betriebsdauer, bei verminderter Spaltleistung oder bei leichter Verformung der Schneide das Spaltmesser abschleifen oder mit einer feinen Feile schärfen (Grate entfern).

Wie überprüfe ich den Ölstand?

1. Das Spaltmesser muss sich in der hochsten Position befinden.
2. Ziehen Sie den Ölmessstab (22A) hersa.
3. Säubern Sie den Olmessstab und die Oldichtung.
4. Stecken Sie den Messstab bis zum Anschlag wieder in die Öffnung.
5. Ziehen Sie den Olmessstab wieder hersa.

Ölstand muss zwischen MIN und MAX liegen.

Füllen Sei bei zu niedrigem Ölstand (MIN oder weniger) gleichwertiges Öl nach.

1. Überprüfen Sie die Oldichtigung. Diese muss bei Beschändigungen ausgetaucht werden.
2. Stecken Sie den Messstab wieder in die Öffnung.

Wann wechsle ich das Öl aus?

Erster Ölwechsel nach 50 Betriebsstunden, dann alle 500 Betriebsstunden.

Es sind zwei Personen erforderlich.

Auswechseln:

1. Das Spaltmesser muss sich in der hochsten Position befinden.
2. Zhen Sie den Olmessstab (22A) Heraus.
3. Stellen Sie einen Behälter, der mindestens 7,5 Liter Öl aufnehmen kann, unter den Holzspalter.
4. Schrauben Sie den Ablassstopfen (29) ab, damit das Öl raus laufen kann.
5. Dichtung und Ablassstopfen wieder einsetzen.
6. 23 Füllen Sie das neue Hydraulikol (Menge siehe „Technische Daten") mit Hilfe eines sauberen Trichters ein.
7. Säubern Sie den Ölmessstab und die Oldichtung.
8. Überprüfen Sie die Oldlichtung. Diese muss bei Beschändigungen ausgetaucht werden.
9. Stecken Sie den Messstab wieder in die Öffnung.
10. Lassen Sie nach einem Ölwechsel das Spaltmesser einzelne Male ohne Belastung hoch- und runterfahren.

Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen.

Hydraulikol

Fur den Hydraulikzylinder empfehlen wir die folgenden Hydraulikole:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 Bestell-Nr. 400142 (1 Liter)
Mobil DTE 11
oder gleichwertiges

Keine anderen Ölsorten verwenden. Der Gebrauch von anderen Ölsorten beeinflusst die Funktion des Hydraulikzylinders.

Transporthinweise

Vor jedem Transport

Spalmesser nach oben fahren
Geräausschalten
- Oltankverschluss schlieben
-Netzsteckerziehen
Spaltgut entfernen

9 Losen Sie den Sicherungsstift (A) und fixieren Sie das Transportstutzrad (7) zum Transport in der Position C.
Fassen Sie an den Handgriff und kippen Sie den Brennholzspalter vorsichtig zu sich hin.

10 Schwenken Sie dazu gegebenenfalls die Transportdeichsel nach unten.

• Netanyahu können Sie den Brennanzspalter bequem transprotieren.
  10 Verwenden Sie zum Transportieren mit einem Kran den darauf vorgesehenen Hebepunkt (A).
  Sichern Sie das Gerät gegen umkippen oder wegrutschen, wenn Sie es mit einem Kran transportieren.
• Transportieren Sie das Gerät im KFZ auf einer separaten Transportfläche.
  11 Sichern Sie damit den Holzspalter an den darauf vorgesehenen Punkten mit Zurrgurten.

Lagerung

Vor jeder Lagerung:

Spalmesser nach oben fahren
Gerätausschalten
- Oltankverschluss schlieben
-Netzsteckerziehen

Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort, der vor Frost geschützt ist, außerhalb der Reichweite von Kindern und unbefugter Personen auf.

Beachten Sie vor einer längeren Lagerung folgenden, um die Lebensdauer des Gerätes zu verlangern und ein leichtgängiges Bedieren zu gewährleisten:

• führn Sie eine gründliche Reinigung durch.
• überprüfen Sie das Gerät auf beschädigte oder verschlüssene Bauteile.

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Mögliche Störungen

Vor jeder Störungsbeseitigung

Gerä ausschalten
-Netzsteckerziehen

Problem	mögliche	Ursache	Beseitigung
Stamm wird nicht gespalten (zu weniger Spaltleistung)	→ Stamm ist nicht richtig positioniert	→ positionieren Sie den Stamm erneut
	→ Stamm überschreitet die zulässigen Abmessungen oder das Holz ist für die Leistung der Maschine zu hart	→ Stamm auf zulässige Abmessungen schreiben
	→ Spaltmesser spaltet nicht	→ Spaltmesser schären, auf Grat oder Ker-ben prüfen
	→ Öl-Leck	→ Legen Sie ein Stück Karton unter den Holzspalter, um das Leck zu finden. Zur Problembehebung wenden Sie sich an den Hersteller.
	→ Hydraulikdruck zu niedrig	→ Ölstand überprüfen; wenn nötig Öl nach-fällen.
		Problem ist nicht zu beheben,itte wen-den Sie sich an den Hersteller.
	→ falsche Anschlussleitung (länger als 10 m oder zu kleiner Aderquerschnitt)	→ rechtige Anschlussleitung verwenden
Spaltmesser führt schwankend oder mit starken Vibrationen aus	→ Luft im Kreislauf	→ Öltankverschluss öffnen
		→ Ölstand überprüfen; wenn nötig Öl nach-fällen.
	→ Spaltsäule nicht ausreichend eingefettet bzw. eingeört	→ Spaltsäule einzetten oder mit einem um-weltfreundlichen Sprühöl einölen.
		Problem ist nicht zu beheben,itte wen-den Sie sich an den Hersteller.
Spaltmesser führt nicht aus	⇒Hydraulikpumpe defekt	⇒Zur Problembehebung wenden Sie sich an den Hersteller.
Motor lauft an, aber das Spaltmesser wird nicht ausgefahren	⇒falsche Drehrichtigung des Motors	⇒Drehrichtung des Motors überprüften Drehsstrom: Drehrichtigung umstellen
Motor lauft nicht an	⇒Netzspannung fehl't⇒2-Phasenlauf bei Drehsstrommotor	⇒Absicherung überprüften⇒Sicherung und Zuleitung von einem Elekt-rofachmann überprüften halten
	⇒Anschlusskabel defekt	⇒Anschlusskabel austauschen bzw. von einem Elektrofachmann überprüften halten
	⇒Elektromotor defekt	⇒Zur Problembehebung wenden Sie sich an den Hersteller.

Bei weiteren Fehlfunktionen setzen Sie sichitte mit unserem Kundendienst in Verbindung.

Bei Fragen: Telefon [phone]

• 607

613

622

625

Technische Daten

Modell / Typ ASP 10 TS-2 ASP 12 TS-2 ASP 14 TS-2

Baujahr	siehe
Spaltkraft 100 kN (10 t) 120 kN (12 t) 140 kN (14 t)
Hydraulikdruck	25,5 Mpa (255 bar)	24,0 Mpa (240 bar)	24,6 Mpa (246 bar)
Vorlaufgeschwindigkeit 1	ca. 0,05 m/sek. (4,9 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)	ca. 0,04 m/sek. (4,2 cm/sek)
Vorlaufgeschwindigkeit 2	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,23 m/sek. (23,2 cm/sek)	ca. 0,22 m/sek. (21,8 cm/sek)
Rücklaufgeschwindigkeit	ca. 0,06 m/sek. (6,1 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)	ca. 0,05 m/sek. (5,2 cm/sek)
Holzlänte	560 - 1040 mm
Holzdurchmesser	100 - 300 mm
Spalthub	850 mm
Hydrauliköl (max.)	7,0 Liter		7,5 Liter
Elektromotorleistung	P1= 3300 W S6 40 %		P1= 3500 W S6 40 %
Anschluss	400 V 3~ 50 Hz
Schalldruckpegel LPA	≤ 80,0 dB (A)
Abmessungen	Länge 1440 x Breite 1330 x Höhe 2280 mm		Länge 1440 x Breite 1350 x Höhe 2280 mm
Gewicht	172,5 kg	178,4 kg	184,9 kg

Schaltplan

Hydraulikplan

Til hydraulikcylinderen anbefaler vi folgende hydraulikolier:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 bestillings-nr. 400142 (1 liter)
Mobil DTE 11
ell er olie af samme kvalitet.

13.2.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10 10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.10.

Manejo

Manejo a dos manos

Elektrische toestellen behoren nicht in de huisafval.

Elektrische verilgheit

Hydraulische olie (max.) 7,0 Liter 7,5 Liter

Vermogen van de P_1 = 3300W S6 40 % P=3500 W S6 40 %

elektromotor

Aansluiting 400 V 3~ 50 Hz

Geluidsdrukpegel LPA ≤ 80,0 dB (A)

Nr./No./N°/Nc./Nr./N°/Nro./Sz./Br./N./Nr./Nr./Nr./C./St. (S-No.): 26023 (ASP 10 TS-2) / 26030 (ASP 12 TS-2) / 26047 (ASP 14 TS-2)

EG-Konformitätserklarung entsprechend der Richtlinie: 2006/42/EG
EC Declaration of Conformity according to Directive: 2006/42/EC
F Déclaration de conformité de la CE conformément à la directive: 2006/42/CE
BcДeKnapaun3a cBoTBeCTBnE c EG-HopMnte cbINaCHO DInpeKtNbAta Ha EO: 2006/42/EO
ES-Prohláseni o shodé podle směrnice ES: 2006/42/ES
DK EF-overensstemmelseserklaring i henhold til EF-direktiv: 2006/42/EF
E Declaracion de conformidad CE conforme a la directiva CE:2006/42/CE
FIN EY-vaatimustemmukaisuusvakuutus
vastaa EY-direktiiviä: 2006/42 EG
EK megfelelosegi nyilatkozata kovetkezo iranyelvnek megfeleloen: 2006/42 EK

HR EG-Izjava o uskladenosti odgovarajuci smjernici: 2006/42 EU
Dichiarazione CE di Conformità ai sensi della direttiva sono: 2006/42/CE
NL EG-Verklaring van overeenstemming volgens richtlij: 2006/42/EG
PL Deklaracja zgodnosci WE
z dyrektywa: 2006/42/WE
RO Declaratie de conformitate UE conform directivei: 2006/42/UE
s EG-konformitetsförklaring motsvarande EG-direktiv: 2006/42/EG
SK ES-Prehlaseenie o zhode podla smernice ES: 2006/42/ES
SLO Izjava o skladnosti ES v skladu z direktivo: 2006/42/ES

D Hiermit erklaren wir
GB We herewith declare
F Par la presente, nous
B6 C HACTOIAIOTOHHe,
Zde a tímo prohlasujeme

DK Hermed erklærer vi
E Por la presente, nosotros
FIN Yrityksemme
Ezennel kijelenti a gyartó,

D in alleiniger Verantwortung, dass das Produkt

Brennholzpalter ASP 10 TS-2; ASP 12 TS-2, ASP 14 TS-2

konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender Weiterer Richtlinien: 2014/30/EU, 2011/65/EU

Altrad Lescha Atika GmbH - Technisches Buro - Josef-Drexler-Str. 8 - 89331 Burgau - Germany

i.A.

Burgau, 25.03.2019

Baujahr
GB Year of construction
Année de construction
BC TOIMHa HApOIN3BODCTBO
Rok vyroby
Dx Produktionsar
E Año de fabricación
FIN Valmistusvuosi
Gyartasi ev
