HASZNÁLATI ÚTMUTATÓ ASP 4 N2 ATIKA

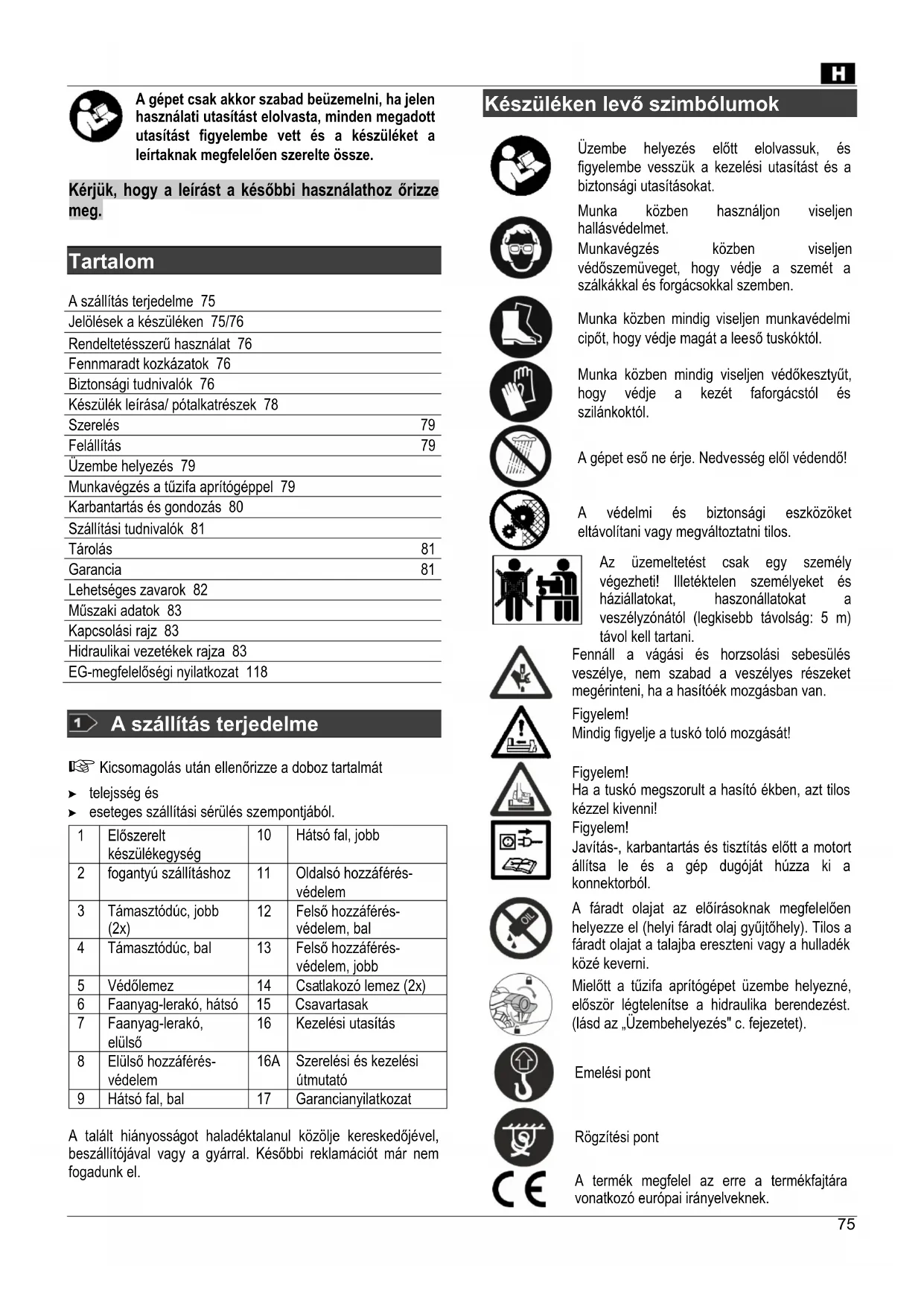

A gépet csak akkor szabad beüzemelni, ha jelen használati utasítást elolvasta, minden megadott utasítást figyelembe vett és a készüléket a leírtaknak megfelelően szerelte össze.

Kérjük, hogy a leírást a későbbi használathoz örizze meg.

Tartalom

A szállítás terjedelme 75
Jelölések a készüléken 75/76
Rendeltetésszerű használat 76
Fennmaradt kozkázatok 76
Biztonsági tudnivalók 76
Készülék leírása/ pótalkatrészek 78
Szerelés	79
Felállítás	79
Üzembe helyezés 79
Munkavégzés a tűzifa aprítógéppel 79
Karbantartás és gondozás 80
Szállítási tudnivalók 81
Tárolás	81
Garancia	81
Lehetséges zavarok 82
Műszaki adatok 83
Kapcsolási rajz 83
Hidraulikai vezetékek rajza 83
EG-megfelelőségi nyilatkozat 118

1 A szállítás terjedelme

Kicsomagolás után ellenőrizze a doboz tartalmát

▶ telejsség és
▶ eseteges szállítási sérülés szempontjából.

1	Előszerelt készülékegység	10	Hátsó fal, jobb
2	fogantyú szállításhoz	11	Oldalsó hozzáférés-védelem
3	Támasztódúc, jobb (2x)	12	Felső hozzáférés-védelem, bal
4	Támasztódúc, bal	13	Felső hozzáférés-védelem, jobb
5	Védőlemez	14	Csatlakozó lemez (2x)
6	Faanyag-lerakó, hátsó	15	Csavartasak
7	Faanyag-lerakó, elülső	16	Kezelési utasítás
8	Elülső hozzáférés-védelem	16A	Szerelési és kezelési útmutató
9	Hátsó fal, bal	17	Garancianyilatkozat

A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral. Későbbi reklamációt már nem fogadunk el.

Készüléken levő szimbólumok

Üzembe helyezés előtt elolvassuk, és figyelembe vesszük a kezelési utasítást és a biztonsági utasításokat.

Munka közben használjon viseljen hallásvédelmet.

Munkavégzés közben viseljen védőszemüveget, hogy védje a szemét a szálkákkal és forgácsokkal szemben.

Munka közben mindig viseljen munkavédelmi cipőt, hogy védje magát a leeső tuskóktól.

Munka közben mindig viseljen védőkesztyűt, hogy védje a kezét faforgácstól és szilánkoktól.

A gépet eső ne érje. Nedvesség elől védendő!

A védelmi és biztonsági eszközöket eltávolítani vagy megváltoztatni tilos.

Az üzemeltetést csak egy személy végezheti! Illetéktelen személyeket és háziállatokat, haszonállatokat a veszélyzónától (legkisebb távolság: 5 m) távol kell tartani.

Fennáll a vágási és horzsolási sebesülés veszélye, nem szabad a veszélyes részeket megérinteni, ha a hasítóék mozgásban van.

Figyelem!

Mindig figyelje a tuskó toló mozgását!

Figyelem!

Ha a tuskó megszorult a hasító ékben, azt tilos kézzel kivenni!

Figyelem!

Javítás-, karbantartás és tisztítás előtt a motort állítsa le és a gép dugóját húzza ki a konnektorból.

A fáradt olajat az előírásoknak megfelelően helyezze el (helyi fáradt olaj gyűjtőhely). Tilos a fáradt olajat a talajba ereszteni vagy a hulladék közé keverni.

Mielött a tűzifa aprítógépet üzembe helyezné, először légtelenítse a hidraulika berendezést. (lásd az „Üzembehelyezés” c. fejezetet).

Emelési pont

Rögzítési pont

A termék megfelel az erre a termékfajtára vonatkozó európai irányelveknek.

Az elektromos gépek nem valók a háztartási hulladék közé.

A készüléket, annak tartozékait és csomagolását környezetkímélő újrahasznosításra adja le.

Az elhasznált elektromos és elektronikai készülékekről szóló 2012/19/EK Európai Irányelv rendelkezései szerint a már nem használható elektromos készülékeket külön kell begyűjteni és a környezetnek megfelelő újrahasznosításra előkészíteni.

Kezelési utasítás jelölései

A lehetséges veszélyek vagy veszélyes helyzetek. Ha figyelmen kívül hagyja ezeket a tájékoztatásokat, balesetet szenvedhet és a gép is károsodhat.

Fontos tudnivalók a szakszerű használathoz. E tudnivalók figyelmen kívül hagyásától üzemzavarok keletkezhetnek.

Használati tudnivalók. Ezek az útmutatások segítenek a gép minden funkciójának legjobb kihasználásában.

Szerelés, kezelés és karbantartás. Itt pontos magyarázatot talál a tennivalóihoz.

Kérjük, vegye kézbe a szerelési és kezelési képmellékletet, ha a szövegben egy ábrára történő hivatkozást talál.

Rendeltetésszerű használat

• A tűzifa aprítógépet csak tűzifa aprítására lehet használni.
• A tűzifa aprítógépet csak magáncélú, ház körüli vagy szabadidő munkákhoz lehet használni.
• A tűzifa aprítógéphez csak egyenesen vágott fa használható.
• A felaprítandó tuskóból a fémrészeket (szögeket, drótot, stb.) feltétlenül el kell távolítani.
• A rendeltetésnek megfelelő használathoz tartozik a gyár által előírt használati-, karbantartási- és javítási útmutatások megtartása és az útmutatóban olvasható biztonsági előírások követése.
• A használathoz érvényes balesetelhárítási előírásokat, és az általánosan elismert munkaegészségügyi és biztonságtechnikai szabályokat tartsa megi.
• Minden ettől eltérő használat rendeltetéssel ellentétes. Az abból eredő károkért a gyár nem vállal szavatosságot.Ilyekor a felelősség egyedül a felhasználót terheli.
• A tűzifa aprítógép önkényes módosítása az abból eredő bármilyen kár esetére kizárja a gyártó felelősségét.
• A gépet csak olyan személy szerelheti, használhatja és tarthatja karban, akit azzal megbíztak, és akit a lehetséges veszélyekről tájékoztattak. Karbantartást csak gyárunk, vagy az általunk megnevezett vevőszolgálati műhely végezhet.

Fennmaradt kozkázatok

⚠️ Még a rendeltetésnek megfelelő használat és minden ide vonatkozó biztonsági előírás megtartása mellett is a használati cél által megkövetelt konstrukció miatt bizonyos kockázattal számolni kell.

A fennmaradt kockázat minimálisra csökkenthető, ha a „Biztonsági útmutatások” és a „Rendeltetésnek megfelelő használat” leírásait valamint a használati útmutatót összességében figyelembe veszik.

Mindezek figyelembe vétele és az óvatosság csökkenti a baleset- és a sérülés kockázatát.

■ Sérülésveszély a lehasadó fadarabok miatt.
- A lábak sérülésének veszélye a leeső faanyag miatt
- Az ujjak sérülésének veszélye az elakadt fadarabok kilazításakor.
- Figyelmen kívül hagyott vagy figyelmet elkerülő biztonsági intézkedések a kezelő sérüléséhez vagy dologi kárhoz vezetnek.
- Figyelmetlenség, a biztonsági előírások be nem tartása és szakszerűtlen használat esetén a mozgó hasítókés a kéz ill. az ujjak sérülését okozhatja.
- Áramütéssel kell számolni, ha nincsenek rendben az elektromos csatlakozó vezetékek.
■ Feszültség alatt álló, nyitott alkatrész megérintése.
■ Tüz- és csúszásveszély kifolyt hidraulika olaj miatt.
- Halláskárosodás veszélye hallásvédelem nélkül végzett hosszabb munkától.

Továbbá minden megtett intézkedés ellenére is maradnak nem nyilvánvaló maradék kockázatok.

Biztonsági tudnivalók

A gyártmány üzembe helyezése előtt olvassa el és vegye figyelembe a következő utasításokat ésszakmai a mindenkori országban érvényes biztonsági rendelkezéseket, hogy saját magát és másokat a lehetséges sérülésektől megóvja.

A biztonsági előírásokat adja tovább azoknak a személyeknek, akik a géppel dolgoznak.
Örizze meg gondosan ezeket a biztonsági útmutatásokat.

- A tűzifa-hasítóval dolgozó személyeket megfelelően ki kell képezni a rendeltetésszerű használattal kapcsolatban, és alaposan ismerniük kell a tűzifa-hasító használatát és a biztonsági előírásokat.

- Használat előtt a kezelési utasítás segítségével ismerkedjen meg készülékével.

- Ne használja a gépet nem rendeltetésszerű célra (lásd „Rendeltetésszerű alkalmazás” és „Munkavégzés a tűzifa aprítógéppel“).

- Legyen nagyon figyelmes. Figyeljen rá, amelyen dolgozik. Ügyesen végezze a munkáját. A gépet soha ne használja, amikor fáradt vagy kábító hatású szer, alkohol vagy gyógyszer hatása alatt áll. Elég egy pillanatnyi figyelmetlenség és máris súlyos balesetet szenvedett.

• Gyermekek és 18 év alatti fiatalkorúak, valamint olyan személyek, akik a készülék kezelési utasítását nem ismerik, nem kezelhetik a készüléket.
• Ha a gép közelében más személyek, gyermekek vagy háziállatok tartózkodnak, ne használja a gépet.
• Ne engedje, hogy mások, különösen gyermekek a szerszámot vagy a motort megfogják.

Személyi védőfelszerelés

- A munkához mindig megfelelő védőfelszerelés szükséges:

• ne hordjon bö öltözéket vagy ékszert, mert azokat egy mozgó alkatrész elkaphatja,
• hajháló, hosszú haj esetén
  – Szem- és hallásvédelmet viseljen.
• orrmerevítővel ellátott, masszív cipő (biztonsági cipő)
• hosszú nadrág
• védőkesztyűt
• elsősegély-nyújtó eszközök,
• esetleg mobiltelefon.

Biztonsági tudnivalók – Munkakezdés előtt

Üzembe helyezés előtt és munka közben rendszeres időközönként végezze el a következő ellenőrző műveleteket. Kérjük, tartsa be a kezelési útmutató megfelelő utasításait:

• A készülék teljesen és az előírásoknak megfelelően össze van-e szerelve?
• A készülék megfelelő és biztonságos állapotban van-e?
  • A fogantyúk tiszták és szárazak?
• A munka megkezdése előtt gondoskodjon arról, hogy
• a munkaterületen más személy, gyermek vagy állat nem tartózkodik,
• biztosítva van az Ön számára az akadálymentes visszavonulás,
• a biztonságos felállás adott.

- nincs botlási lehetőség a munkahelyen? Tartsa rendben munkaterületét! A rendetlenség balesethez vezethet.

• Vegye figyelembe a környezeti hatásokat:
• Ne dolgozzék rossz fényviszonyok mellett (pl. ködben, esőben, hófúvásban vagy alkonyatkor).
• Rossz időjárási viszonyok (pl. eső, villámveszély, hófúvásban) esetén ne dolgozzon a készülékkel.
• Ne használja a készüléket éghető folyadék vagy gáz közelében – tűzveszély!

- A felhasználó felelős azokért a balesetekért vagy veszélyekért, amelyek más személyeket fenyegetnek, vagy mások tulajdonát érik.

- Mindig biztosan álljon a lábán, és mindig örizze meg egyensúlyát.

- A gépet ill. a gép alkatrészeit ne módosítsa!

Biztonsági tudnivalók – Kezelés

• Úgy válassza meg munkahelyzetét, hogy a kezelő fogantyú közelében tartózkodjon. Soha ne tartózkodjon a hasítóék közelében.
• Ne álljon fel a gépre.

- Ha szünetelteti a munkát, kapcsolja ki a készüléket, hogy senkit se kerülhessen veszélybe. A készüléket úgy zárja el, hogy illetéktelen személy ne férhessen hozzá.

A tűzifa-hasítókra vonatkozó biztonsági utasítások

• A tűzifa aprítógépet csak egyetlen személy kezelheti.
• Nem szabad olyan fatuskót felaprítani, amiben szög, drót vagy egyéb tárgy van.
• A már felaprított fa és faforgács veszélyes munkakörnyezetet hoz létre. Fennáll az elbotlás, elcsúszás vagy elesés veszélye. Tartsa rendben munkaterületét!
• Bekapcsolt gép esetén ne nyúljon mozgó alkatrészhez. Tartson megfelelő biztonsági távolságot a fatuskótól, a tolótól és a hasító éktől, hogy ezzel is védje kezét a sérüléstől.
• Mindig csak akkora fatuskót aprítson fel, mely megfelel a maximálisan feldolgozható hossznak.

Biztonsági tudnivalók – Munka közben

• Soha ne dolgozzon egyedül. Folyamatosan tartson halló- és látótávolságon belüli kapcsolatot más személyekkel, hogy vészhelyzetben azonnali segítségnyújtásra legyen lehetőség.
• Fenyegető veszély vagy vészhelyzet esetén azonnal állítsa le a motort.
• Soha ne járassa a készüléket felügyelet nélkül.
• Bármilyen testi panasz (pl. fejfájás, szédülés, rosszullét, stb.) esetén azonnal szakítsa meg a munkát, mert ilyenkor fokozott balesetveszély áll fenn!
• Ne terhelje túl a gépet! Jobban és biztonságosabban dolgozik a megadott teljesítménytartományon belül.
• Munka közben többször tartson szünetet, hogy a motor lehülhessen.

Mit kell tenni vészhelyzetben

• Részesítse a sérültet sérülésének megfelelő elsösegélyben és haladéktalanul hívjon orvost.
• Védje meg a sérültet esetleges további sérülésektől és helyezze biztonságos, nyugodt helyre.

Általános biztonsági tudnivalók

• A készüléket, annak tartozékait, a szerszámbetéteket stb. jelen használati utasításnak megfelelően használja. Ennek során vegye figyelembe a munkafeltételeket és a végrehajtandó műveletet. A készülék nem rendeltetésszerű használata veszélyes helyzetet teremthet.
• A gépet ne fröcskölje le vízzel! (az elektromos áram veszélyforrás).
• Ne hagyja a gépet esőben ázni és esőben ne dolgozzon a gépen.
• Gondosan ápolja a készüléket:
• Kövesse a karbantartási előírásokat.
• Tartsa a fogantyút szárazon, gyantától, olajtól és zsírtól mentesen.

H

- Ellenőrizze a gép esetleges sérüléseit:

– A gép további használatához a védőberendezések rendeltetésüknek megfelelő kifogástalan és megfelelő működését gondosan ellenőrizze. A gépet csak kompletten és a helyesen felszerelt biztonsági berendezéssel használja és a gépen semmi olyat ne változtasson meg, ami a biztonságot csökkentheti.
– Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e és egyes alkatrész nem szorul- vagy nem akad-e. Minden alkatrész legyen helyesen felszerelve és feleljen meg minden követelmények a készülék kifogástalan működésének biztosításához.
– A sérült védőszerkezetet és alkatrészt szakszerűen, elismert szakember műhelyben javítsa meg vagy cserélje ki, ha a kezelési útmutató az adott esetre mást nem ír elő.
– A sérült vagy olvashatatlanná vált felragasztott címkét ki kell cserélni.

- Ne hagyjon a gépben szerszámkulcsot!

Bekapcsolás előtt mindig ellenőrizze, hogy kivette-e a gépből a szerszámokat.

• A használaton kívüli láncfűrészt őrizze egy száraz, lezárt helyiségben, ahol ahhoz gyermekek hozzá nem férhetnek.

• A gépet kapcsolja le és húzza ki a csatlakozódugót a következő esetekben:

• Javítások

• Karbantartó- és tisztítási müveletek
• Zavarok megszüntetése
• A csatlakozó vezetékek ellenőrzése, hogy nincsenek-e összegabalyodva vagy megsérülve
  – Szállítás és tárolás
• a gép elhagyása (rövid megszakítások esetén is)

A „Karbantartás” fejezetben leírtakon kívül további javítást ne végezzen a gépen, hanem forduljon közvetlenül a gyártóhoz, vagy az illetékes vevőszolgálathoz.

A gép más alkatrészein végzett javításokat a gyár illetve a gyár által meghatalmazott vevőszolgálati szerviz végezze.

Csak eredeti gyári pótalkatrészt és tartozékot használjon. Idegen eredetű pótalkatrész és egyéb tartozék használata a felhasználó balesetéhez vezethet. Az ebből eredő károkért a gyártó nem vállal felelősséget.

Elektromos biztonság

• A csatlakozó vezeték IEC 60245 (H 07 RN-F) előírásának megfelelő legkisebb szükséges keresztmetszete ⇒ 2,5 mm², a kábel hossza max. 10 m-ig
• Ne használjon 10 méternél hosszabb csatlakozó vezetéket. A hosszabb csatlakozó vezeték feszültségesést okoz. A motor nem éri el maximális teljesítményét és a gép csökkent teljesítménnyel működik.

• A csatlakozó vezetékek dugói és csatlakozó aljzatai gumiból, lágy PVC-ből vagy más hőre lágyuló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva.

• A csatlakozó vezeték dugós csatlakozó része fröccsenő víz ellen védett legyen.

• A csatlakozó vezeték fektetésénél ügyelni kell arra, hogy a vezeték ne nyomódjék meg, ne törjön meg és a csatlakozó kapcsolat ne váljék vizessé.
• Kábeldob használatánál a kábelt mindig teljesen tekerje le a dobról.
• A kábelt ne használja rendeltetésétől eltérő célokra. A kábelt védje a hőségtől, olajtól és éles szélű tárgyaktól. A csatlakozó dugót a konnektorból ne a kábelnél fogva húzza ki.
• Ellenőrizze rendszeresen a csatlakozó kábelt és ha megsérült, cseréltesse ki.
• Hibás csatlakozó vezetéket ne használjon.
• A szabadban csak engedélyezett és megfelelő jelöléssel ellátott hosszabbító kábelt használjon.
• Ideiglenes jellegű elektromos csatlakozásokat ne használjon.
• A védőberendezéseket soha ne hidalja át, vagy ne helyezze üzemén kívüli állapotba.

Az

elektromos

alkatrészek

elektroi

csatlakoztatását ill. javítását engedélyezett villanyszerelő vagy saját vevőszolgálati műhelyünk készítse el. Mindig figyelembe kell venni a védőberendezésekre vonatkozó helyi előírásokat.

1 14

A gép leírása / PótalkatrészekPótalkatrészek

→ Kérjük, vegye kézbe a mellékelt szerelési és kezelési információs lapot.

Tétel	Rendelési szám		Megnevezés
	ASP 4 N-2 ASP 5 N-2
1	×		Előre szerelt készülék
2	360348		Fogantyú szá
3	359782		Támasztódúc
4	359783		Támasztódúcok
5	359784	359796	Védőlemez
6	359785	359797	Faanyag-lerakó,
7	359786	359789	Faanyag-lerakó,
8	359787		Elülső hozzáférés-védelem
9 359789 359799 Hátsó fal, bal
10	359788		Hátsó fal, jobb
11	359790		Oldalsó hozzáférés-védelem
12	359792	359800	Felső hozzáférés-védelem, bal
13	359791		Felső hozzáférés-védelem, jobb
14	359793		Csatlakozó lemez
15	×		Csavartasak
16	×		Kezelési utasítás
16A	×		Szerelési és kezelési útmutató
17	×		Garancianyilatkozat
18	×		Hasítóék
19	×		Légtelenítő csavar
20	360379	360349	Olajszintmérő pálca
21	×		Kezelő nyomógomb
22	×		Állóláb

llításh

(pá

hátsó

elülső

Tétel	Rendelési szám Megnevezés
	ASP 4 N-2 ASP 5 N-2
23	×	Kábel
24	×	Motor
25	360354	Kerék
26	×	Kezelő fogantyú
27	×	Tuskó toló
28	×	Dugattyúrúd
29	360350	Olajtömítés
30	359776	Ragasztócímke felirattal

Szerelés

A tűzifa-hasítót csak teljes összeszerelése után csatlakoztassa a villamos hálózathoz.

Szerelje fel a faanyag-lerakót és a hozzáférés-védelmet a szerelési és kezelési útmutató 2-12. ábráin látható módon.

Először ne húzza meg a csavarkötéseket, a fémlemezes alkatrészek legyenek még mozgathatók!

A felszerelés után győződjön meg arról, hogy minden csavar szorosan meg van-e húzva.

Felállítás

A kényelmes munkapozíció érdekében állítsa a tűzifa hasogatót 72 – 85 cm magas munkafelületre.

A biztonságos kezelés érdekében a gépet szilárdan kell rögzíteni a munkafelületen.

A szereléshez szükséges apróanyag a fűrésznek nem tartozéka. A felerősítéshez szükséges anyagok::

▶ Hatlapú anya M 8 x xxx (A hossz a munkaasztal vastagságától függ)
▶ Alátét ∅ 8mm
▶ Hatlapú anyacsavar M8, önbiztosító

Ügyeljen arra, hogy a munkakörnyezet megfeleljen a következő követelményeknek:

• nem csúszós
• sík felületű
  – nincs botlásveszély
• kellően megvilágított.

Nem szabad a gépet földgáz, benzin vagy más, könnyen gyúló anyag közelében üzemeltetni.

Üzembe helyezés

• Győződjön meg arról, hogy a készülék teljesen és előírásszerű módon össze van szerelve.
• Minden használat előtt ellenőrizze a következőket:
• a villamos csatlakozó vezeték hibátlansága (repedés, bevágás stb.)
  nem használ hibás vezetékeket?
  setlegesen nem sérült-e a gép
  (lásd Biztonságos munkavégzés)
• hogy minden csavar szorosan meg van-e húzva
• nem szivárog-e a hidraulika
• az olajszintet

Hálózati csatlakozás

• Hasonlítsa össze a gép adattábláján olvasható feszültséget az adott helyszín hálózati feszültségével, és a gépet csatlakoztassa a megfelelő és előírt csatlakozó aljzathoz.
• Megfelelő keresztmetszetű hosszabbító vezetéket alkalmazzon.
• A gépet a megfelelő 30 mA Fi védőkapcsolón (hibaáram védőkapcsoló) keresztül csatlakoztassa.

Biztosíték: 10 A lomha

Bekapcsolás

Nyomja meg a gombot (21). A motor addig működik, amíg a gombot lenyomva tartja.

Kikapcsolás

Engedje el a gombot.

A berendezés minden használata előtt ellenőrizze a pcsoló berendezés működését (be- és kikapcsolással). használjon olyan gépet, amelyiken a kezelőgomb nem ödik rendesen. A sérült kezelő nyomógombot déktalanul javíttassa meg vagy cseréltesse ki.

Hidraulika

Minden használat előtt ellenőrizze a hidraulikus vezetékeket és a tömlőket.

• Ne használja a gépet, ha a hidraulika folyadék veszélyezteti annak üzemét.
• Gondoskodjon arról, hogy a gép és a munkaterület mindig tiszta és olajnyomoktól mentes legyen. Elcsúszás veszélye és tűzveszély!
• Rendszeresen ellenőrizze, hogy a tartályban van-e elegendő mennyiségű hidraulika folyadék (lásd a "Karbantartás és ápolás" c. fejezetet).

[Non-Text]

Tartalom:

2,4 liter

ASP 4 N-2

3,5 liter

ASP 5 N-2

Munkavégzés a tűzifa aprítógéppel

A felaprítandó tuskók mérete

ASP 4 N-2 ASP 5	N-2
Fatuskó hossza	min. 130 – max. 370 mm	min. 200 – max. 520 mm
Fatuskó átmérője	min. 50 – max. 250 mm

A megadott tuskó átmérő egy ajánlott érték, mert:

- a vékony tuskó nehezen aprítható, ha sok csomót tartalmaz vagy a rostok túl vastagok.

Ne aprítson friss fatuskót. A száraz, lerakott tuskókat sokkal könnyebben fel lehet dolgozni és a nedves (zöld) faanyaggal ellentétben ritkábban okozzák a szerszám berágódását.

A keményfa hajlamos a szétesésre. Fokozott óvatossággal dolgozzon!

Ügyeljen arra, hogy a gallyat tartalmazó faanyag szétpattanhat. Semmi esetre ne használjon olyan fadarabot, amelyen még gallyak vannak.

Aprításra vonatkozó különleges tudnivalók

Előkészítés

Készítse elő az aprítandó faanyagot a maximálisan feldolgozható méretek figyelembevételével, és ügyeljen arra, hogy a tuskók egyenesen legyenek vágva.

Úgy helyezze el az aprítandó faanyagot az aprítógép mellett, hogy az az Ön számára ne legyen balesetveszélyes (megbotlás).

Légtelenítés

Mielött a tűzifa aprítógépet üzembe helyezné, először légtelenítse a hidraulika berendezést.

■ 26 3 – 4 fordulattal lazítsa ki a légtelenítő csavart.
- Csak akkor húzza meg ismét a csavart, ha már befejezte munkáját.

i A hidraulikus berendezés légtelenítésének elmulasztása esetén a bezáródott levegő megrongálja a tömítéseket, és a tűzifa aprítógép maradandó károsodását okozza.

Kezelés

Kétkezes üzem

1. 17 Nyomja meg a villanymotoron a kezelő nyomógombot. Várjon néhány másodpercig, míg a motor eléri végleges fordulatszámát és a hidraulika szivattyúban kialakul a megfelelő nyomás.
2. 17 Ezzel gyidejűleg nyomja le a kezelő fogantyút (26) → A tuskó toló a fatuskót a hasítóékhez nyomja. Az ék felhasítja a tuskót.
3. Engedje el a kezelőkart és a kezelőgombot, erre a tuskó toló visszamegy kiinduló helyzetébe.

Faaprítás

• A 15önköket mindig hosszára és laposan helyezze a hasogató keretére. A rönköt a rönkvezető lemezek mindig öleljék körbe.
  ■ 18 A rönköt soha ne ferdén helyezze a keretre.
• Mindig ügyeljen arra, hogy a hasítóék és a tuskó toló a tuskóvégeket függőlegesen tudja befogni.
• Egy munkamenetben csak egy tuskót szabad feldolgozni.
• Aprítási művelet közben nem szabad újabb faanyagot felrakni.

i Nem szabad a tolóerő néhány másodpercet meghaladó alkalmazásával kierőszakolni a tuskó hasítását. Ez a gép meghibásodásához vezethet.

Helyezze a tuskót ismét a fökeretre, ismételje meg a hasítást vagy tegye félre a tuskót.

Hogyan lehet a beszorult tuskót kiszabadítani?

1. Engedje el a kezelőkart és a kezelőgombot, ezzel a tuskótoló visszamegy kiindulási állásába.
2. 20 helyezzen egy háromszög alakú fa éket a rönk alá, indítsa el a rönktolót, hogy az éket a beragadt rönk alá nyomja.
3. Ha a tuskó így nem szabadul ki, ismételje meg a műveletet egyre nagyobb faékekkel.
   ⚠️ A müvelet során nem szabad a beszorult tuskót ütögetni vagy a tuskóhoz túl közel menni.
   Ilyen esetben nem szabad egy második személy segítségét igénybe venni.
   22 Ne próbálja meg kivenni a rönköt szerszámmal történő ütögetéssel, mert ez a motorblokk töréséhez vezethet.

Használat után

Ügyeljen arra, hogy a tuskótoló visszatérjen kiinduló helyzetébe.
Ezután húzza ki a hálózati dugót a csatlakozó aljzatból.
15 Csavarja vissza a légtelenítő csavart.
Tartsa be a karbantartási és ápolási utasításokat.

Karbantartás és tisztítás

A karbantartási és tisztítási munkák előtt húzza ki a hálózati csatlakozót.

Az e fejezetben leírtakon kívüli karbantartásokat csak megfelelő szakmühely ill. a vevőszolgálat végezheti el.

A karbantartáshoz és tisztításhoz eltávolított biztonsági szerkezeteket feltétlenül szabályosan vissza kell szerelni és működésüket ellenőrizni kell.

Csak eredeti gyári alkatrészt használjon. Másféle alkatrész előre nem látható kárt és balesetet okozhat.

Viseljen védőkesztyűt, nehogy a keze megsérüljön.

A tűzifa aprítógép működőképességének megőrzéséhez ügyeljen a következőkre:

• A munka befejeztével alaposan tisztítsa meg a gépet.
  ■ Távolítsa el a gyanta maradványokat.
• Egy környezetbarát olajszóróval rendszeresen olajozza a dugattyúrudat.
  ■ Ellenőrizze az olajszintet ill. cseréljen olajat.

Hasítóék élesítése

Hosszabb üzemszünet után, illetve csökkenő aprítási teljesítmény esetén egy finom reszelővel meg kell élesíteni a hasítóéket (sorja eltávolítás).

Hogyan kell az olajszintet ellenőrizni?

1. A tuskótoló legyen kiinduló helyzetben.
2. Döntse meg oly módon a gépet, hogy az olajbetöltő nyílás felfelé mutasson.
   A gép felállításához és megfogásához egy második személy segítségét kell igénybevenni.
3. 23 Csavarja ki az olajszintmérő pálcát (20). Kicsavarás során ügyeljen az olajtömítésre.
4. Tisztítsa meg a szintmérő pálcát és az olajtömítést.
5. Tolja vissza a nyílásba az oajszintmérő pálcát.
6. Ismét húzza ki a szintmérő pálcát.
   25 Az olajszintnek a MIN és MAX jelzés között kell lennie.
   Ha az olajszint túl alacsony (MIN jelzésnél vagy ez alatt áll), töltsön az olajtartályba azonos minőségű olajat.
7. Ellenőrizze az olajtömítést. Ha a tömítés megsérült, ki kell cserélni.

Olajtömítés (23)

1. Csavarja vissza az olajszintmérő pálcát.

Figyelem! Az olajtömítés és a hengerfedél menet sérülésének elkerülése érdekében a csavart nem szabad túl szorosra húzni.

Mikor kell olajat cserélni?

Az első olajcserét 50 üzemóra után, ezt követően minden 250 üzemóra után kell elvégezni.

Olajcsere:

1. A tuskótoló legyen kiinduló helyzetben.
2. Állítson egy olyan edényt a tűzifa aprítógép alá, ami legalább 4 liter olajat képes felvenni.
3. 23 Csavarja ki az olajszintmérő pálcát. Kicsavarás során ügyeljen az olajtömítésre.
4. 24 Döntse meg a gépet ahhoz, hogy az olaj kiürüljön a felfogó edénybe.
5. Döntse meg oly módon a gépet, hogy az olajbetöltő nyílás felfelé mutasson.

A gép felállításához és megfogásához egy második személy segítségét kell igénybevenni.

1. 24 Egy tiszta tölcsér segítségével töltsön a tartályba (A mennyiséget lásd a „Műszaki adatok” c. részben) friss hidraulika folyadékot.
2. Tisztítsa meg a szintmérő pálcát és az olajtömítést.
3. Ellenőrizze az olajtömítést. Ha a tömítés megsérült, ki kell cserélni.
4. Csavarja vissza az olajszintmérő pálcát.
   Figyelem! Az olajtömítés és a hengerfedél menet sérülésének elkerülése érdekében a csavart nem szabad túl szorosra húzni.

A fáradt olajat az előírásoknak megfelelően helyezze el (helyi fáradt olaj gyűjtőhely). Tilos a fáradt olajat a talajba ereszteni vagy a hulladék közé keverni.

Hidraulika folyadék

A hidraulika hengerhez a következő hidraulika olajakat ajánljuk:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → rendelési szám: 400142 (1 liter)
Mobil DTE 11
vagy ezekkel egyenértékű hidraulika folyadék

Más olajfajtát ne használjon. Az előírtól eltérő minőségű olajok használata hátrányosan befolyásolja a tűzifa aprítógép működését.

Szállítási tudnivalók

Minden szállítás előtt

— Kapcsolja ki a gépet,
– Húzza meg a légtelenítő csavart
- Húzza ki a csatlakozó dugót.
— Távolítsa el a faanyagot

13 Szállításkor a szállítási fogantyút fogja meg, és annak segítségével emelje fel a fahasítót. Ebben a helyzetben a hasítógép könnyedén mozgatható.

■ 15 Daruval történő szállításkor használja az erre szolgáló emelési pontokat.
■ Rögzítse a készüléket, nehogy feldöljön vagy lecsússzon, amikor daruval szállítja.
A gépet gépkocsiban csak a csomagtartóban, vagy egy elkülönített szállítási felületen szállítsa. Eközben rögzítő pántokkal rögzítse a fahasító gépet az erre a célra szolgáló rögzítési pontokban.

Tárolás

Tárolás elött

— Kapcsolja ki a gépet,
– Húzza meg a légtelenítő csavart
- Húzza ki a csatlakozó dugót.

A használaton kívüli készülékeket száraz, elzárható, fagytól védett helyen tárolja olymódon, hogy azokhoz gyermekek és illetéktelen személyek ne férhessenek hozzá.

Hosszabb tárolás előtt legyen figyelemmel a következőkre, hogy a gép élettartamát meghosszabbítsa és biztosítsa annak könnyű kezelhetőségét:

– Hajtson végre egy alapos tisztítást.
– ellenőrizze a készüléket sérült vagy kopott alkatrészekre,

Garancia

Kérjük a mellékelt garancianyilatkozat figyelembe vételét.

Lehetséges zavarok

Hiba	Lehetséges	ok	Megszüntetés
Tuskó nem hasad(túl kicsi az aprítási teljesítmény	⇒ tuskó nincs megfelelő helyzetben⇒ tuskó a megengedett méretnél nagyobb, vagy a faanyag a gép teljesítőképességéhez képest túl kemény⇒ hasítóék nem aprít⇒ olajszivárgás⇒ hidraulika nyomás túl alacsony⇒ nem megfelelő hálózati csatlakozó vezeték (10 m-nél hosszabb vagy a huzalkeresztmetszet túl kicsi)	⇒ tegye a tuskót megfelelő helyzetbe⇒ vágja a tuskót a megengedett méretre⇒ élesítse meg a hasító szerszámot, ellenőrizze, hogy nincs-e az élen sorja vagy bevágás⇒ tegyen a gép alá egy kartonlapot és keresse meg az olajszivárgás helyét. a probléma megoldása érdekében forduljon a gyártóhoz⇒ ellenőrizze a hidraulika folyadék szintjét, szükség esetén töltsön utána hidraulika folyadékotha a probléma nem oldható meg, forduljon a gyártóhoz⇒ használjon megfelelő méretű csatlakozó vezetéket
Tuskó toló nem egyenletesen vagy rezgésekkel mozog	⇒ levegő a hidraulika vezetékben	⇒ Lazítsa ki a légtelenítő csavart⇒ ellenőrizze a hidraulika folyadék szintjét, szükség esetén töltsön utána hidraulika folyadékotha a probléma nem oldható meg, forduljon a gyártóhoz
Tuskó toló nem mozog	⇒ hidraulika szivattyú meghibásodott	⇒ a probléma megoldása érdekében forduljon a gyártóhoz
Motor nem indul	⇒ nincs hálózati feszültség⇒ csatlakozókábel meghibásodott⇒ villanymotor meghibásodott	⇒ ellenőrizze a biztosítékot⇒ cserélje ki vagy szakemberrel ellenőriztesse a csatlakozó vezetéket⇒ a probléma megoldása érdekében forduljon a gyártóhoz
Olajszivárgás az olajszintmérő pálcán	⇒ olajszintmérő pálca olajtömítése nem tömit	⇒ cserélje ki az olajtömítést

További hiba vagy kérdés esetén kérjük, forduljon helyi kereskedőjéhez.

Műszaki adatok

Típus / sorozat ASP 4 N-2 ASP 5 N-2
Gyártási év lásd az utolsó oldalon
Aprítóerő 40 kN (4 t) 50 kN (5 t)
Rendszernyomás 16,5 Mpa (165 bar) 20,6 Mpa (206 bar)
Fatuskó hossza 130 – 370 mm 200 - 520 mm
Fatuskó átmérője 50 – 250 mm 50 – 250 mm
Hasító emelés 290 mm 370 mm
Előtolási sebesség 3,8 cm/s 3,7 cm/s
Visszafutási sebesség 6,4 cm/s 6,2 cm/s
Dugattyúrúd átmérője	30 mm
Hidraulika folyadék (max.)	2,4 liter	3,5 liter
Elektromotor teljesítménye	P_1 = 1500 W	P_1 = 2200 W S3 25%
Áramforrás, Rövidzárlati áram	230 V~ 50 Hz, 1 kA
Hangnyomásszint L_PA (Üresjárat)	78,8 dB (A)
Hangnyomásszint L_PA (Futás terhelés alatt)	89,8 dB (A)
Méretek	hosszúság 995 x szélesség 425 x magasság 610 mm	hosszúság 1160 x szélesség 425 x magasság 610 mm
Súly	49 kg	55 kg

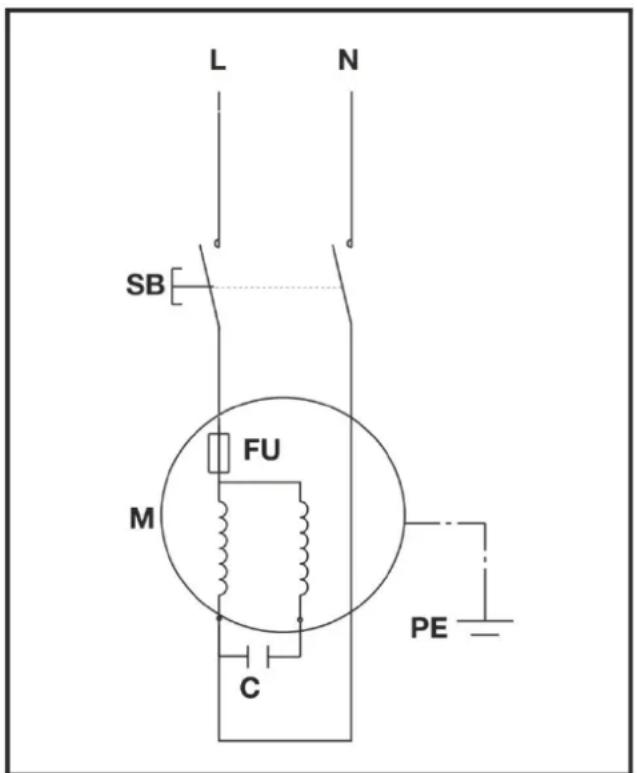

Kapcsolási rajz

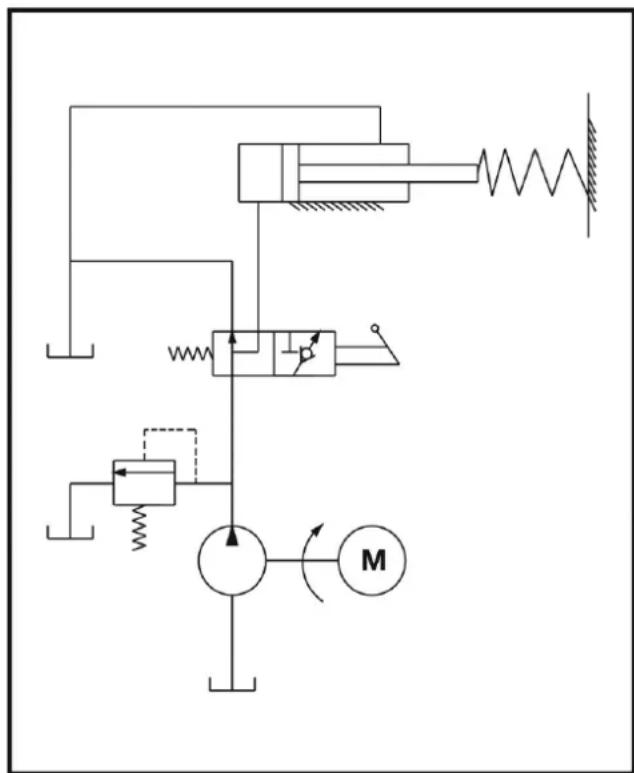

Hidraulikai vezetékek rajza

Technikai változások jogát fenntartva!

H EK megfelelőségi nyilatkozat a következő irányelvnek megfelelően: 2006/42 EK

H Ezennel kijelenti a gyártó,

HR Ovime mi,

H kizárólagos felelőséggel, hogy az alábbi termék

Brennholzspalter (Tüzifa hasogató) ASP 4 N-2, Sorozatszám: 000001 – 020000

Brennholzspalter (Tüzifa hasogató) ASP 5 N-2, Sorozatszám: 000001 – 020000

megfelel a fent nevezett EK irányelvek rendelkezéseinek, valamint a következő irányelvek rendelkezéseinek: 2014/30/EU, 2011/65/EU

A következő harmonizált szabványokat alkalmaztuk:

HR Primijenjene su sljedeće harmonizirane norme:

A müszaki dokumentumok a következő címen igényelhetők:
