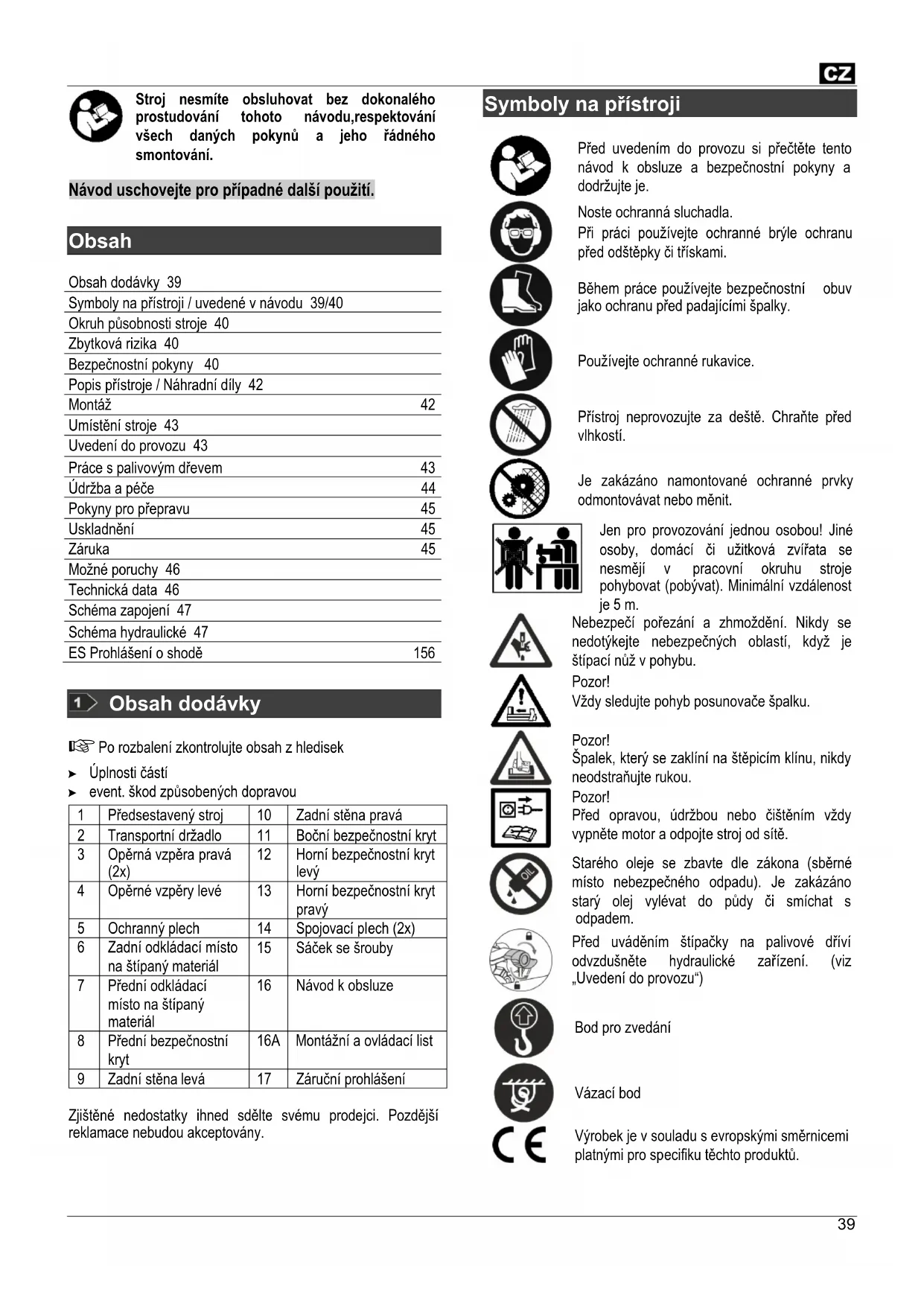

NÁVOD K OBSLUZE ASP 4 N2 ATIKA

Stroj nesmíte obsluhovat bez dokonalého prostudování tohoto návodu, respektování všech daných pokynů a jeho řádného smontování.

Návod uschovejte pro případné další použití.

Obsah

Obsah dodávky 39
Symboly na přístroji / uvedené v návodu 39/40
Okruh působnosti stroje 40
Zbytková rizika 40
Bezpečnostní pokyny 40
Popis přístroje / Náhradní díly 42
Montáž	42
Umístění stroje 43
Uvedení do provozu 43
Práce s palivovým dřevem	43
Údržba a péče	44
Pokyny pro přepravu	45
Uskladnění	45
Záruka	45
Možné poruchy 46
Technická data 46
Schéma zapojení 47
Schéma hydraulické 47
ES Prohlášení o shodě	156

1 Obsah dodávky

Po rozbalení zkontrolujte obsah z hledisek

▶ Úplnosti částí
▶ event. škod způsobených dopravou

1	Předsestavený stroj	10	Zadní stěna pravá
2	Transportní držadlo	11	Boční bezpečnostní kryt
3	Opěrná vzpěra pravá (2x)	12	Horní bezpečnostní kryt levý
4	Opěrné vzpěry levé	13	Horní bezpečnostní kryt pravý
5	Ochranný plech	14	Spojovací plech (2x)
6	Zadní odkládací místo na štípaný materiál	15	Sáček se šrouby
7	Přední odkládací místo na štípaný materiál	16	Návod k obsluze
8	Přední bezpečnostní kryt	16A	Montážní a ovládací list
9	Zadní stěna levá	17	Záruční prohlášení

Zjištěné nedostatky ihned sdělte svému prodejci. Pozdější reklamace nebudou akceptovány.

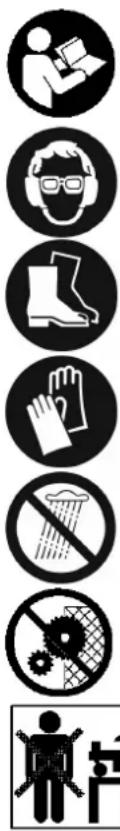

Symboly na přístroji

Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je.

Noste ochranná sluchadla.

Při práci používejte ochranné brýle ochranu před odštěpky či třískami.

Během práce používejte bezpečnostní obuv jako ochranu před padajícími špalky.

Používejte ochranné rukavice.

Přístroj neprovozujte za deště. Chraňte před vlhkostí.

Je zakázáno namontované ochranné prvky odmontovávat nebo měnit.

Jen pro provozování jednou osobou! Jiné osoby, domácí či užitková zvířata se nesmějí v pracovní okruhu stroje pohybovat (pobývat). Minimální vzdálenost je 5 m.

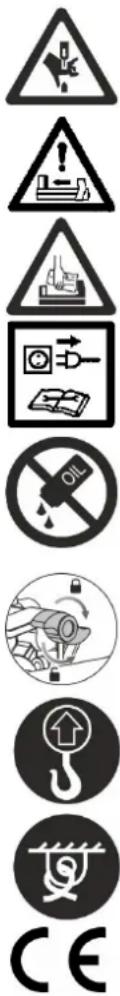

Nebezpečí pořezání a zhmoždění. Nikdy se nedotýkejte nebezpečných oblastí, když je štípací nůž v pohybu.

Pozor! Vždy sledujte pohyb posunovače špalku.

Pozor! Špalek, který se zaklíní na štěpicím klínu, nikdy neodstraňujte rukou.

Pozor! Před opravou, údržbou nebo čištěním vždy vypněte motor a odpojte stroj od sítě.

Starého oleje se zbavte dle zákona (sběrné místo nebezpečného odpadu). Je zakázáno starý olej vylévát do půdy či smíchat s odpadem.

Před uváděním štípačky na palivové dříví odvzdušněte hydraulické zařízení. (viz „Uvedení do provozu“)

Bod pro zvedání

Vázací bod

Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.

Elektrospotřebiče nepatří do domácího odpadu.

Zařízení, příslušenství a obal odevzdávejte k recyklaci šetřící životní prostředí.

Podle evropské směrnice 2012/19/EU o elektro- a elektronických starších přístrojích není nutné použité elektropřístroje odděleně shromažďovat a dodávat k ekologické recyklaci.

Grafické symboly v návodu

Hrozící nebezpečí nebo nebezpečná situace.

Nerespektování těchto pokynů může způsobit zranění nebo věcné škody.

Důležité informace správného zacházení se strojem. Při nedbání těchto pokynů může dojít k poruchám či poškození stroje.

Pokyny pro uživatele. Tyto informace Vám pomohou všechny funkce stroje optimálně využít.

Montáž, obsluha a údržba. Zde je presně vysvětleno co je třeba udělat.

Vezměte si k ruce přiložený návod pro sestavení a ovládání stroje, jestliže v textu je uvedeno číslo obr.

Okruh působnosti stroje

• Štípač palivového dřeva je určen výhradně a pouze pro tuto činnost.
• Štípač palivového dřeva je určen jen pro soukromé používání v domácnosti nebo pro kutily.
• Štípačem lze štěpit pouze špalky, které jsou rovně (kolmo) nařezány.
• Obsahují-li špalky kovové předměty (hřebíky, dráty apod.) je nutné tyto před štípáním odstranit.
• Do této kapitoly patří též dodržení výrobcem předepsaných pokynů z hlediska údržby, péče a event.oprav či čištění stroje.
• Pro provoz je rovněž nutné znát platné předpisy pro případ úrazu, stejně jako zásady první pomoci a bezpečnostně-technická pravidla.
• Každé jiné použití přístroje, které jde nad rámec jeho určení, nepatří do okruhu jeho použití. Za takto event. způsobené škody nenese výrobce žádnou zodpovědnost. Veškerá zodpovědnost za rizika takového užívání přístroje jde na vrub uživatele.
• Veškeré svévolné změny či úpravy na stroji vylučují ručení výrobce pro veškerí takto způsobnené škody.
• Používat elektr.motyku a provádět její seřizování a údržbu smí pouze osoby, které jsou s těmito činnostmi obeznámeny a které byly poučeny o možných rizicích. Event.opravy smí, vedle výrobce,provádět pouze autorizovaný servis.

Zbytková rizika

⚠️ I při dodržení vekerých předpisů a bezpečnostních pokynů nelze vyloučit díky konstrukci a určení stroje jistá zbytková rizika.

Tato lze minimalizovat pouze dokonalou znalostí a hlavně dodržováním veškerých bezpečnostních pokynů a dodržením všech bodů obsažených v kapitole "okruh působnosti stroje".

Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod.

■ Nebezpečí poranění odštípnutými kusy dřeva.
- Nebezpečí poranění nohou rozštípaným materiálem
- Nebezpečí poranění prstů při uvolňování uvízlých kusů dřeva.
- Ignorování nebo přehlédnutí bezpečnostních opatření mohou zapřičinit zranění uživatele či majetkovou škodu.
- Při nepozornosti, nedodržení bezpečnostních předpisů a při neodborném použití může štípací nůž v pohybu způsobit poranění na ruce nebo na prstech.
- Ohrožení el.proudem při použití vadného el.připoje.
- Dotknutím se částí stroje, které jsou pod napětím.
- Nebezpečí popálení a uklouznutí způsobené vyteklou hydraulickou kapalinou.
- Poškození sluchu př i dlouhodobé práci bez ochrany uší.

Dále se mohou objevit jistá skrytá rizika i přes veškerá zde uvedená upozornění.

Bezpečnostní pokyny

Před uvedením do provozu čtěte a dbejte všech pokynů zde uvedených, jakož i ve Vaší zemi platných předpisů pro provoz podobných strojů jen tak chráníte sebe a ostatní před možnými zraněními.

Seznamte s bezpečnostními pokyny, předpisy a opatřeními všechny osoby, které mohou se strojem pracovat.
i Uschovejte pečlivě tyto předpisy.

- Osoba pracující se štípačkou palivového dřeva musí být příslušně poučená o předpokládaném používání štípačky a být důvěrně obeznámená s jejím použiváním a s bezpečnostními pokyny.

- Před uvedením do provozu se řádně se strojem seznamte prostřednictvím návodu.

- Nepoužívejte přístroj pro účely, pro které není určen (viz „Používání k určenému účelu“ a „Práce s fukarem na listí“).

- Bud'te pozorní. Dávejte pozor na to, co děláte. Přistupujte k práci odpovědně. Nepoužívejte přístroj, když jste unavení nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění

- Děti a mládež do 18 let, ale i osoby, které nejsou seznámené s návodem na obsluhu, nesmí přístroj obsluhovat.

- Nikdy nepracujte se strojem, jsou-li v blízkosti další osoby, zejména děti nebo domácí zvířata.

- Nedovolte žádným osobám, zejména ne dětem, aby se dotýkaly nástroje nebo motoru.

Osobní ochranná výstroj

- Nikdy nepracujte bez použití příslušné ochranné výstroje:

• neužívejte široké oděvy, tělesné ozdoby, které by mohly být pohyblivými částmi stroje zachyceny.
  – V případě dlouhých vlasů síťku na vlasy
  – Ochranu očí a sluchu.
  – Pevnou obuv se zesílenou špičkou (bezpečnostní obuv)
• Dlouhé kalhoty
• Pevné rukavice
• Kufřík první pomoci
• Případně mobilní telefon

Bezpečnostní pokyny – Před zahájením práce

Před zahájením práce a v jejím průběhu provádějte následující kontroly. Dodržte příslušné odstavce v originálním návodu k obsluze:

• Je stříhač úplně a předpisově sestavený?
• Je stříhač v dobrém a bezpečném stavu?
• Jsou držadla čistá a suchá?

• Před začátkem práce zajistěte, aby:

• v pracovním okruhu nejsou žádné další osoby, děti či domácí zvířata.

• jste měl zajištěné vracení bez překážek;
  — byl zajištěn pevný postoj.

• Zaručuje pracovní místo nemožnost klopýtnutí? Na pracovišti udržujte pořádek! Nepořádek má za následek zranění - ebezpečí klopýtnutí, uklouznutí!

• Dbejte na pracovní prostředí a jeho vliv na práci:

• Nepracujte za špatných světelných podmínek (např. mlha, déšt, sněžení, soumrak).

• Nepracujte za špatných povětrnostních podmínek (např. za deště, sněhové chumelenice, nebo hrozí-li nebezpečí zásahu bleskem).
  – Nepoužívejte stříhač v blízkosti vznětlivých tekutin nebo plynů. Nebezpečí úrazu!

• Uživatel je odpovědný za úrazy nebo ohrožení, jež postihnou jiné osoby nebo jejich majetek.

• Stůjte na bezpečné podlaze, tak, abyste vždy udrželi rovnováhu.
• Stroj neupravujte a jeho části neměňte.

Bezpečnostní pokyny – Obsluha

• Zaujměte pracovní postavení v oblasti ovládací páky. Nikdy nestůjte v oblasti štípacího klínu.
• Nikdy nestoupejte na stroj.
• Během pracovních přestávek vypněte přístroj tak, aby nebyl nikdo ohrožen. Zajistěte stříhač před neoprávněným zacházením.

Bezpečnostní pokyny pro štípačku palivového dřeva

• ! Štípač obsluhuje pouze 1 osoba!

• Nikdy neštípejte špalky, které obsahují cizorodé předměty (kov).

• Rozštípané špalky představují nebezpečný pracovní prostor. Nebezpečí klopýtnutí, uklouznutí nebo pádu. Udržujte pracoviště vždy uklizené.

• Při zapnutém stroji nepřibližujte ruce k pohyblivým částem stroje. Dodržujte bezpečnou vzdálenost od špalku, posunovače a štípacího klínu.
• Štípejte pouze dříví, které odpovídá zpracovávaným rozměrům.

Bezpečnostní pokyny – V průběhu práce

• Nikdy nepracujte sami. Vždy udržujte vizuální či hlasový kontekt s další osobou, která v případě potřeby může poskytnout pomoc.
• Vypněte ihned motor při hrozícím nebezpečí nebo v případě nouze.
• Nikdy nenechte stroj běžet bez dozoru.
• Ihned ukončete práci, pocítíte-li tělesné potíže (bolest hlavy, závratě, pocit na zvracení atd.) - v těchto případech se zvyšuje riziko úrazu!
• Přístroj nepřetěžujte. Pracujte pouze v podmínkách pro které je určen.
  • V průběhu práce dělejte přestávky, aby se motor ochladil.

Pokyny pro případ nouzové situace

• Případné zranění ošetřete odpovídajícími prostředky pro první pomoc a vyhledejte co nejrychleji lékařskou pomoc.
• Chraňte zraněného před dalším zraněním a provedte jeho zklidnění (před lékařskou pomocí).

Všeobecné bezpečnostní pokyny

• Elekto-nářadí, příslušenství a přídavné jeho prvky používejte vždy v intencích zde uvedených pokynů. Vždy berte v úvahu konkrétní pracovní podmínky a účel činnosti. Použití elektronářadí k jiným účelům než je určeno vede vždy k nebezpečným situacím.
• Stroj nestříkejte vodou. (nebezpečí úrazu el. proudem).
• Stroj nenechávejte na dešti a stejně tak při dešti nepracujte.
  • O přístroj se pečlivě starejte:

– Rid'te se předpisy pro údržbu.

- Udržujte madla suchá a čistá. Odstraňujte z nich průběžně smůlu, tuk či olej.

- Kontrolujte stroj na event. poškození:

– před každým započetím práce musí ochranné prvky být pečlivě prověřeny z hlediska jejich bezvadné funkce. Stroj provozujte pouze se všemi správně namontovanými ochrannými prvky a na stroji neměňte nic, co by mohlo snížit bezpečnost provozu.

– zkontrolujte zda všechny pohyblivé části jsou funkční, nelepí, nedrhnou a nejsou poškozené. Veškeré části stroje musí být správně namontovány a splňovat všechny. Podmínky pro bezchybný a bezpečný provoz.
– poškozené bezpečnostní prvky nebo jiné části musí být prostřednictvím odborné firmy opraveny nebo vyměněny (není-li uvedeno v návodu jinak).
– poškozené či nečitelné bezpečnostní samolepky na stroji je třeba vyměnit.

- Nenechávejte nasazené nářadí (klíče) ve stroji!

CZ

Před spuštěním stroje zkontrolujte, zda veškeré nářadí je odstraněno.

• Nepoužívaný stroj skladujte v suchém a uzavřeném místě, ne v dosahu dětí.
  ■ Stroj vypněte a odpojte od proudu vždy při:

• opravách

• údržbě a čištění
• odstraňování poruch
• kontrole přípojného vedení, zda není zamotané nebo poškozené
  – doprava a skladování
  – opuštění stroje (i krátkodobém přerušení práce)

Na přístroji neprovádějte žádné opravy než práce, které jsou uvedeny v kapitole Údržba. Ve všech ostatních případech se obraťte na odborný servis nebo na výrobce.

Opravy ostatních částí stroje svěřte bud' výrobci nebo jeho obchodnímu zastoupení.

Používejte jen originální náhradní díly a díly příslušenství. Při použití jiných než originálních součástí vzniká nebezpečí úrazu, poškození stroje a věcné škody. V těchto připadech se ruší veškerá zodpovědnost výrobce.

Elektrická bezpečnost

• Provedení přípojného kabelu je podle IEC 60245 (H 07 RN-F) s příčným průměrem nejméně ⇒ 2,5 mm² při délce kabelu max. do 10 m
• Nikdy nepoužívejte kabel delší než 10 m. Delší kabely mohou způsobit výpadek proudu. Motor nedosáhne svého maximálního výkonu, funkce stroje je redukována.
• Zástrčky a spojovací boxy na přípojných vedeních musí být z gumy, měkkého PVC nebo jiných termoplastických materiálů se stejnými mechanickými vlastnostmi nebo musí být tímto materiálem povlakované.
• Zástrčky přípojného vedení musí být chráněné proti stříkající vodě.
• Při pokládání přívodního kabelu dbejte na to, aby nepřekážel, nemačkal se nebo se nezlomil, a aby se konektor nenamočil.
• Při používání kabelového bubnu kabel zcela odmotejte.
• Nepoužívejte kabel k jiným účelům než je stanoveno. Kabel chraňte před horkem, olejem a ostrými hranami. Netahejte za kabel při vytahování zástrčky ze zásuvky.
• Pravidelně kontrolujte přívodní kabel a event. poškození jej vyměnňte.
• Nepoužívejte vadná přípojná vedení.
• Při práci ve volném prostoru používejte pouze k tomu určený a označený kabel.
• Nikdy nepoužívejte provizorní el. připojení.
• Ochranné prvky nikdy nepřemošťujte nebo nevyřazujte z provozu.

Elektrická zapojení nebo opravy el. částí svěřte vždy koncesované firmě nebo našemu obchodnímu

zastoupení. Dbejte na místní bezpečnostní předpisy a opatření.

1 14

Popis přístroje / Náhradní díly

→ Vezměte si k ruce přiložený montážní návod a návod k použití stroje.

Pož.	Objednací číslo		Název
	ASP 4 N-2 ASP 5 N-2
1	×		Předmontovaný přístroj
2	360348		Transportní drž
3	359782		Opěrná vzpěra
4	359783		Opěrné vzpěry (pár)
5 359	784 359796	Ochranný plech
6 359	785 359797	Zadní odkládací místo na štípaný materiál
7	359786	359789	Přední odkládací místo na štípaný materiál
8	359787		Přední bezpečnostní kryt
9	359789	359799	Zadní stěna levá
10	359788		Zadní stěna pravá
11	359790		Boční bezpečnostní kryt
12	359792	359800	Horní bezpečnostní kryt levý
13	359791		Horní bezpečnostní kryt pravý
14	359793		Spojovací plech
15	×		Sáček se šrouby
16	×		Návod k obsluze
16A	×		Montážní a ovládací list
17	×		Záruční prohlášení
18	×		Štípací klín
19	×		Odvzdušňovací šroub
20	360379	360349	Měrka oleje
21	×		Ovládací tlačítko
22	×		Stojan
23	×		Kabel
24	×		Motor
25	360354		Kolo
26	×		Ovládací rukojeť
27	×		Posunovač špalku
28	×		Pístní tyč
29	360350		Ol. těsnění
30	359776		Bezpečnostní nálepka

Montáž

Štípačku palivového dřiví připojte k síti až po úplném smontování!

Namontujte odkládací místa na štípaný materiál a bezpečnostní kryt – viz obrázky 2–12 v návodu pro montáž a obsluhu.

Šroubové spoje zprvu pevně neutahujte, plechové dily musejí ještě zůstat pohyblivé!

Po montáži se ujistěte, že všechny šrouby jsou pevně utažené.

Umístění stroje

Abyste mohli pracovat pohodlně, postavte stroj na pracovní plochu vysokou ca. 72 – 85 cm.

Pro bezpečnou manipulaci musí být přístroj na pracovní ploše dobře upevněn.

▶ Šest'hranná skrutka M 8 x
(Délka podle tloušťky pracovního stolu)
▶ Podložka ∅ 8 mm
▶ Šesthranná matica M 8, samozaistovacia

Dbejte na to,aby pracoviště splňovalo následující podmínky:

— protismykové
- rovné
— liminace možnosti klopýtnutí
— s dostatečným osvětlením

Stroj neprovozujte v blízkosti zemního plynu, benzinových výparů nebo dalších těkavých látek, které jsou vznětlivé.

Uvedení do provozu

• Ujistěte se, že stroj je kompletně smontován dle předpisů.
  ■ Před každým použitím zkontrolujte:

- přípojný kabel na poškození izolace či závadu vidlice

Nepoužívejte vadná přípojná vedení.

• poškození přístroje
  (viz Bezpečná práce)
  – že všechny šrouby jsou řádně dotaženy.
• hydrauliku na průsak oleje
• stav oleje

Připojení k síti

• Porovnejte napětí uvedené na typovém štítku stroje s napětím ve Vaší síti. Stroj připojte na odpovídající napětí do řádné předpisové zásuvky.
  ■ Použijte kabel s dostatečným průřezem.
• Připojení stroje provedte přes proudový chránič s vybavovacím proudem max. 30 mA.

i Jištění: 10 A pomalá

Zapnutí stroje

Stiskněte knoflík (21). Motor běží, dokud držíte stisknutý knoflík.

Vypnutí

Knoflík opět uvolněte.

⚠️ Pred každým použitím zařízení nejdřív zkontrolujte funkci vypínacího systému (zapnutím a vypnutím).

Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu.

Hydraulika

Před každým použitím překontrolujte hydraulická vedení a hadice.

• Stroj nikdy nespouštějte hrozí-li nebezpečí prostřednictvím hydraulické kapaliny.
• Ujistěte se, že stroj a pracovní místo je čisté bez olejových skvrn.
  Nebezpečí uklouznutí a nebezpečí ohně.
• Pravidelně kontrolujte množství hydraulického oleje v nádrži (viz kapitola o údržbě a péči).

bsah nádrže: 2,4 | ASP 4 N-2 3,5 | ASP 4 5-2

Práce s palivovým dřevem

Co mohu štípat?

Rozměry štípaných kmenů

	ASP 4 N-2	ASP 5 N-2
Délka:	min. 130 – max. 370 mm	min. 200 – max. 520 mm
Průměr:	min. 50 – max. 250 mm

Průměr špalku je pouze doporučený protože:

- tenké dřevo je obtížné štípat jestliže má více suků nebo jestliže dřevná vlákna jsou přiliš silná.

Neštípejte zelené špalky (čerstvé). Suché uskladněné dřevo rozštípnete snadněji a nebudete mít problémy s častým „zakousnutím“ dřeva jako u vlhkého špalku.

Tvrdé dřevo má sklon k výbušnému praskání: Zvyšte při jeho štípání pozoronost!

Mějte na paměti, že rozvětvené dřevo může puknout. V žádném případě nepracujte se dřevem, které není odvětvené.

Důležité pokyny pro štípání

Příprava:

Připravte dříví, jež se má rozštípat, na zpracovávané rozměry; dbejte na to, aby bylo dříví rovně uříznuto.

Špalek vkládejte do štípače tak, aby pro Vás nevzniklo žádné nebezpečí.

Odvzdušnění

Před uváděním štípačky na palivové dřiví odvzdušněte hydraulické zařízení.

■ 26 Uvolněte odvzdušňovací šroub ca o 3-4 otáčky.
■ Po skončení práce opět šroub utáhněte.

① Nebude-li hydraulické zařízení odvzdušněno, uzavřený vzduch poškodí těsnění a způsobí trvalé poškození štípačky na palivové dříví.

Obsluha

Práce obouruč

1. 17 Zapněte stroj ovládacím tlačítko. Vyčkejte několik sekund než motor dosáhne svých otáček a než se hydraulika natlakuje.
2. 17 Stiskněte zároveň ovládací páku (26) dolů.

→ Posunovač špalku zatlačí špalek proti štípacímu klínu. Špalek bude rozštípnut.

1. Uvolněte ovládací rukojeť a ovládací tlačitko a posunovač špalku se vrátí zpět do výchozí polohy.

Štípání dřeva:

19 Špalek vložte do stroje vždy podélně na plechové lože. Špalek musí být vodicími postranicemi lože „obejmut“.
■ 18 Špalek nikdy nevkládejte do stroje napříč.
- Vždy dbejte na to, aby špalek byl vložen do stroje podélně a rovně, aby štěp probíhal po vláknech dřeva.
- Nikdy nezkoušejte štípat 2 ks dřeva v jednom pracovním kroku.
- Nikdy špalek v průběhu pracovního kroku neměňte (neopravovat jeho polohu, nebo jej nahrazovat jiným).

① Nikdy špalek, který zřejmě nelze rozštípnout, nezkoušejte donutit ke štěpu tím, že budete po dobu více sekund „tlačit“ na ovládací madla. To může vést k poškození motoru.

V takovém případě se pokuste opravit polohu špalku na loži dřeva a opakujte celý postup znovu. V případě, že špalek je vskutku nepoddajný, odložte jej.

Jak uvolnit zaklínovaný špalek ve stroji.

1. Uvolněte ovládací rukojeti, aby mohl posunovač špalku zajet zpět.
2. 20 21 Pod zaklíněný špalek vložte trojstranný dřevěný klín. Vyjed'te znovu posunovačem dřeva tak, aby tento tlačil na klín.
3. Jestliže se špalek neuvolní, opakujte stejný postup s větším dřevěným klínem.

⚠️ Při uvolňování zaklíněného špalku nepoužívejte násilí (tlučení) a své ruce držte v bezpečné vzdálenosti.

Nežádejte další osobu o pomoc.

22 Použijete-li násilí (kladivo atp.) může dojít k prasknutí motorového bloku.

Ukončení práce:

Dbejte na to, aby posunovač špalků zajel do své výchozí pozice.
Odpojte stroj od sítě vytažením vidlice ze zásuvky.
15 Utáhněte opět odvzdušňovací šroub.
Učiňte kroky popsané v kapitole Údržba a péče.

Údržba a péče

Před těmito pracemi vždy odpojte stroj od sítě (vytažením vidlice ze zásuvky).

Další práce spojené s údržbou a čištěním, které nejsou v této kapitole popsány, smí provádět jen výrobce nebo jím jmenované firmy.

Bezpečnostní zařízení, která byla odstraněna během údržby nebo čištění se musí bezpodmínečně opět připevnit a zkontrolovat.

Používejte jen originální díly. Jiné díly by mohly vést k nepředvídaným škodám a poraněním.

⚠️ Při těchto pracech vždy noste ochranné rukavice.

Dbejte na dodržení následných kroků, aby funkce stroje byla zachována.

■ Po skončení práce stroj řádně vyčistěte.
- Odstraňte veškeré zbytky praskyřice.
■ Pístní tyč naolejujte sprejovým olejem.
■ Prověřte množství oleje resp. olej vyměňte.

Ostření štípacího klínu

Po dlouhotvající práci nebo při sníženém výkonu je třeba štípací klin naostřit. To provedte jemným pilníkem.

Jak zkontrolovat stav oleje?

1. Posunovač špalku musí být zpět ve výchozí poloze.
2. Otočte stroj tak, aby otvor pro olej byl nahoře.
   ⚠️ Při tomto kroku je třeba druhé osoby.
3. 23 Vyšroubujte olejovou měrku (20). Pozor na těsnění.
4. Očistěte měrku a těsnění.
5. Ćistou měrku vsuňte opět do otvoru až na doraz.

6. Měrku opět vyjměte.
   25 Hladina oleje musí ležet mezi MIN a MAX.
   Při nedostatku oleje (MIN a méně), doplňte olej.

7. Zkontrolujte těsnění. Nesmí být poškozené. Při poškození jej vyměňte.

ol. Těsnění (23)

1. Zašroubujte měrku opět zpět. Pozor! Šroub utahujte s citem. Příliš pevné utažení může poškodit těsnění.

Kdy je nutné olej vyměnit?

První olej je třeba vyměnit po 50 pracovních hodinách, potom každých 250 pracovních hodin nebo min. 1x ročně.

Výměna oleje:

1. Posunovač špalku musí být zpět ve výchozí poloze.
2. Nádobu (nejméně 4 l obsah) postavte pod stroj.

3. 23 Vyšroubujte měrku oleje (pozor na těsnění).

4. 24 Nakloňte stroj tak, aby olej vytekl do nádoby.

5. Postavte stroj tak, aby otvor měrky byl nahoře.

⚠️ Při tomto kroku je třeba druhé osoby.

1. 24 Pomocí čistého trychtýře vlijte nový hydraulicky olej (Množství viz „Technická data“).
2. Očistěte měrku a těsnění.
3. Zkontrolujte těsnění. Nesmí být poškozené. Při poškození jej vyměňte.
4. Zašroubujte měrku opět zpět. Pozor! Šroub utahujte s citem. Příliš pevné utažení může poškodit těsnění.

Starého oleje se zbavte dle zákona (sběrné místo nebezpečného odpadu). Je zakázáno starý olej vylévat do půdy či smíchat s odpadem.

Hydraulický olej

i Pro stroj doporučujeme následující oleje:

Shell Tellus T 22
Aral Vitam Gf 22
▶ BP Energol HLP 22 → objednací čís. 400142 (1 litr)
Mobil DTE 11
nebo srovnatelné

Jiné oleje nepoužívejte. Použití jiného oleje negativně ovlivňuje funkci Štípač palivového dřeva.

Pokyny pro přepravu

Před každým transportem

• Vypněte stroj
  – Utáhněte odvzdušňovací šroub
  – Vytáhněte zástrčku ze zásuvky
  – Odstraňte štípaný materiál

13 Pro přepravu uchopte štípačku za přepravní rukojeť a nadzvedněte ji. V této poloze je možné štípač bez námahy přemístit.

■ 15 Pro přepravu jeřábem použijte k tomu určené vázací body.
■ Pokud přístroj přepravujete jeřábem, zajistěte jej proti převrácení nebo sesmekávání.
■ Přepravujte přístroj v osobním automobilu pouze v zavazadlovém prostoru, nebo na oddělené přepravní ploše. Štípačku při tom zajistěte v určených bodech upínacími pásy.

Uskladnění

Před každým uskladněním

• Vypněte stroj
  – Utáhněte odvzdušňovací šroub
  – Odpojit od sítě vytažením zástrčky.

Nepoužívané přístroje uložte na suchém, uzavřeném místě, které je chráněné před mrazem a mimo dosah dětí a nepovolanych osob.

Před každým skladováním provedte následující pokyny, prodloužíte tak životnost přístroje a zachováte jeho lehký chod při obsluze:

– Provedte důkladnou očistu stroje.
– Zkontrolujte přístroj na poškozené nebo opotřebené díly.

Záruka

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

Možné poruchy

Závada	Možná	příčina	Odstraniní
Špalek není rozštípnut (slabý výkon)	⇒ špatná poloha špalku⇒ špalek překračuje rozměry⇒ štíp. klín nerozštěpuje⇒ únik oleje⇒ malý tlak oleje⇒ použití kabelu přes 10 m nebo kabelu s malým průřezem vodičů.		⇒ znovu vložit do stroje⇒ použit dopor. rozměr⇒ klín naostřit⇒ vložte pod stroj papír. Zjistíte-li únik, obraťte se na odbornou firmu.⇒ kontrola stavu oleje.Jestliže po doplnění nedojde ke zlepšení, obraťe se na odbornou firmu.⇒ použit předepsaný kabel
Posunovač špalku vyjíždí ne rovně a s vibracemi	⇒ vzduch v systému		⇒ uvolnit odvzdušnění⇒ kontrola stavu oleje.Jestliže po doplnění nedojde ke zlepšení, obraťe se na odbornou firmu.
Posunovač špalku nevyjíždí	⇒ závada v hydr. systému		⇒ zjistíte-li únik, obraťte se na odbornou firmu.
Motor nenabíhá	⇒ závada v el. připojení⇒ závada příp. kabelu⇒ vadný motor		⇒ kontrola jištění⇒ výměna kabelu⇒ zjistíte-li únik, obraťte se na odbornou firmu.
Průsak oleje na měrce	⇒ špatné těsnění		⇒ výměna těsnění

V případě dalších poruch nebo dotazů se prosím obrat'te na místního prodejce.

Technická data

Typ / Model ASP 4 N-2 ASP 5 N-2
Rok výroby viz poslední strana
Síla na klínu 40 kN (4 t) 50 kN (5 t)
Hydraulický tlak 16,5 Mpa (165 bar) 20,6 Mpa (206 bar)
Délka špalku 130 – 370 mm	200 - 520 mm
Průměr špalku	50 – 250 mm	50 – 250 mm
Posun na klín	290 mm	370 mm
Rychlost při chodu vpřed	3,8 cm/s	3,7 cm/s
Rychlost při zpětném chodu	6,4 cm/s	6,2 cm/s
Průměr pístní tyče	30 mm
Hydraulický olej (max.)	2,4 litr	3,5 litr
Výkon motoru	P_1 = 1500 W	P_1 = 2200 W S3 25%
Připojení, Zkratový proud	230 V ~ 50 Hz, 1 kA
Hladina hluku L_PA (Běh naprázdno)	78,8 dB (A)
Hladina hluku L_PA (Běh při zatížení)	89,8 dB (A)
Rozměry	Délka 995 x Šířka 425 x Výška 610 mm	Délka 1160 x Šířka 425 x Výška 610 mm
Hmotnost	49 kg	55 kg

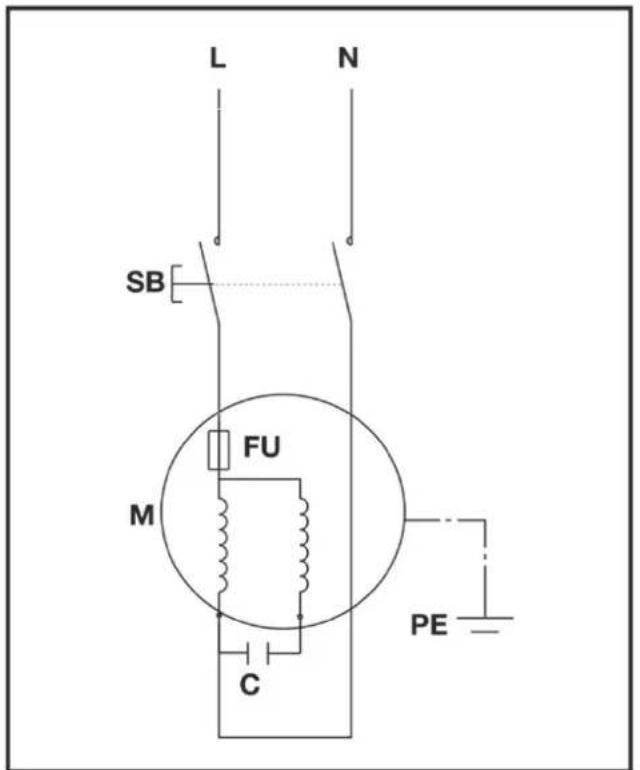

Schéma zapojení

Osobna zaštitna oprema

- Nemojte nikada raditi bez prikladne zaštitne opreme:

• nemojte nositi nikakvu široku odjeću ili nakit (mogli bi biti zahvaćeni od strane pokretnih dijelova)
• Ako imate dugu kosu, nosite mrežicu za kosu.
  – Nosite zaštitne naočale i slušalice.
• Čvrste cipele sa zaštitnom kapicom (sigurnosne cipele)
• Duge hlače
• radne rukavice
• materijal za prvu pomoć
  – mobilni telefon za slučaj potrebe

Po vybalení skontrolujte obsah kartónu na

Používajte ochranné rukavice.

Nevystavujte stroj daždu. Chránte pred vlhkotou. Chránte pred vlhkostou.

Vždy sledujte pohyb posúvača reziva

Pozor!

Pred opravami, údržbou a čistením vypnúť motor a vytiahnut' zástrčku.

Symboly v návode na použitie

Montáž, obsluha a údržba. Tu Vám bude presne vysvetlené, čo musíte vykonat'.

Vezmite si do ruky priložený návod na zostavenie a ovládanie stroja, ak je v texte uvedené číslo obr.

Použitie podl'a predpisov

Bezpečnostné pokyny – Pred uvedením do prevádzky

Bezpečnostné pokyny – Ovládanie

• Zaujmite takú pracovní polohu, aby ste sa nachádzali v oblasti ovládacej páky. Nikdy nestojte v oblasti štiepacieho klína.
• Nikdy nestúpajte na stroj.
• Počas pracovných prestávok zariadenie vypnite, aby nebol nikto ohrozený. Zajistěte stříhač před neoprávněným zacházením.

Bezpečnostné pokyny – V priebehu práce

Všeobecné bezpečnostné pokyny

Elektrická bezpečnost'

→ Vezmite si do ruky priložený montážny návod a návod na použitie stroja.

Zatlačte gombík (21). Motor beží, pokial' držíte zatlačený gombík.

Vypínanie

Gombík opät' pustite.

Pred každým použitím skontrolujte hydraulické vedenia a hadice.

Priemer reziva je odporučený pretože:

Pred uvedením štiepačky na palivové drevo odvzdušnite hydraulické zariadenie.

■ 26 Uvolnit' odvzdušnovaciu skrutku (19) cca o 3-4 otáčky.
■ Po ukončení práce opät' skrutku utiahnut'.

Údržba a starostlivost'

Pred údržbárskymi prácami a pred čistením vytiahnut' zástrčku zo zásuvky.

Po údržbe a čistení odstránené bezpečnostné zariadenia musia byť bezpodmienečne znovu odborne namontované spät a skontrolované.

Jiné oleje nepoužívejte. Použití jiného oleje negativně ovlivňuje funkci Štípač palivového dřeva.

Pokyny na prepravu

Pred každým transportom:

Pred každým uskladnením

CZ ES-Prohlášení o shodě podle směrnice ES: 2006/42/ES

cz na vlastní zodpovědnost, že výrobek

Brennholzspalter (Štípač palivového dřeva) ASP 4 N-2, Seriové číslo: 000001 – 020000

Brennholzspalter (Štípač palivového dřeva) ASP 5 N-2, Seriové číslo: 000001 – 020000

odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic: 2014/30/EU, 2011/65/EU

Brennholzspalter (Štiepačka palivového dreva) ASP 4 N-2, Seriové číslo: 000001 – 020000

Brennholzspalter (Štiepačka palivového dreva) ASP 5 N-2, Seriové číslo: 000001 – 020000

CZ Následující normy byly použity:

CZ Uchování technických podkladů:

DK Opbevaringssted for den tekniske dokumentation:

SK Archiv technické dokumentacie:
