NAVODILA ZA UPORABO ASP 4 N2 ATIKA

Važni naputci za pravilno rukovanje.

Nepridržavanje ovih naputaka može voditi smetnjama.

Naputci za uporabu. Ovi naputci pomažu Vam da koristite sve funkcije optimalno.

Električna sigurnost

• Izvedba priključnog kabla sukladno IEC 60245 (H 07 RN-F) sa presjekom žile od najmanje
  2,5 ~mm^2 kod dužine kabela do maks. 10 ~m
• Nikada nemojte koristiti priključne vodove duže od 10 m. Duži priključni vodovi uzrokuju pad napona. Motor više ne ostvaruje svoju maksimalnu snagu, funkcija stroja se reducira.
• Utikači i spojne utičnice na priključnim kablovima moraju biti od gume, meke plastike ili nekog drugog termoplastičnog materijala iste mehaničke čvrstoće ili presvučene takvim materijalom.
• Utičnica priključnog kabla mora biti otporna na prskajuću vodu.
• Prilikom polaganja priključnog kabla obratiti pažnju, da se ne prignječi, prelomi te da utičnica ne bude mokra.
• Ako koristite bubanj za namatanje kabla odmotajte kabel do kraja.
• Ne koristite uređaj u svrhe za koje nije namijenjen.. Zaštitite kabl od vrućine, ulja i oštrih ivica. Nemojte koristiti kabl da biste izvukli utikač iz utičnice.
• Redovito kontrolirajte produžni kabl, te ga zamijenite, ako je oštećen.

• Ne upotrebljavajte nikakve oštećene priključne kablove.

• Na otvorenom koristite samo za to dozvoljene i na odgovarajući način označene produžne kablove.

• Nemojte koristiti provizorne električne priključke.
• Nikada nemojte premošćivati ili isključivati zaštitne uređaje.

Stroja ne smete zaganjati preden preberete to navodilo za uporabo, upoštevate vse navedene napotke in stroj sestavite na opisani način.

Navodilo shranite za prihodnjo uporabo.

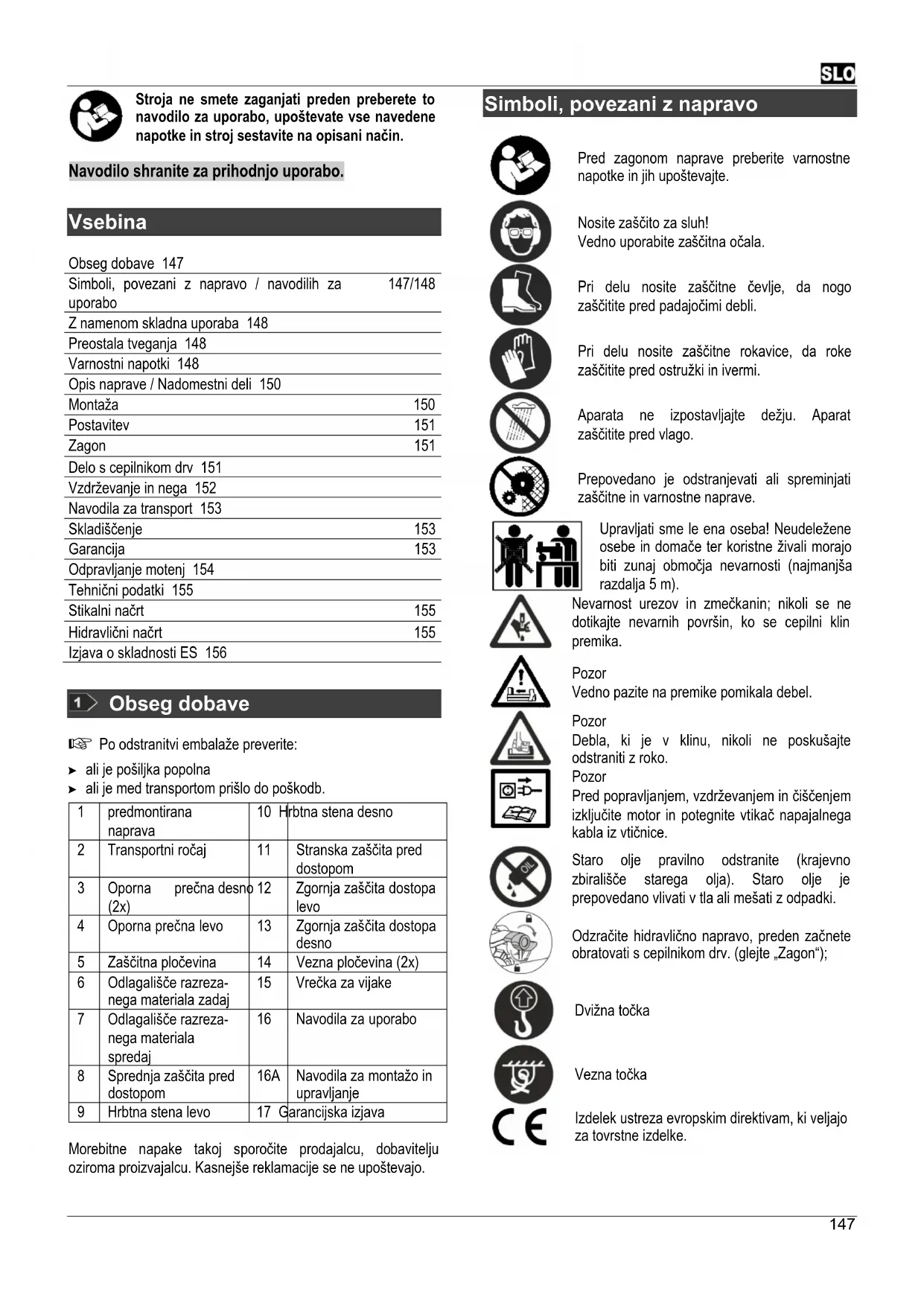

Vsebina

Obseg dobave 147

Simboli, povezani z napravo / navodilih za uporabo	147/148
Z namenom skladna uporaba 148
Preostala tveganja 148
Varnostni napotki 148
Opis naprave / Nadomestni deli 150
Montaža	150
Postavitev	151
Zagon	151
Delo s cepilnikom drv 151
Vzdrževanje in nega 152
Navodila za transport 153
Skladiščenje	153
Garancija	153
Odpravljanje motenj 154
Tehnični podatki 155

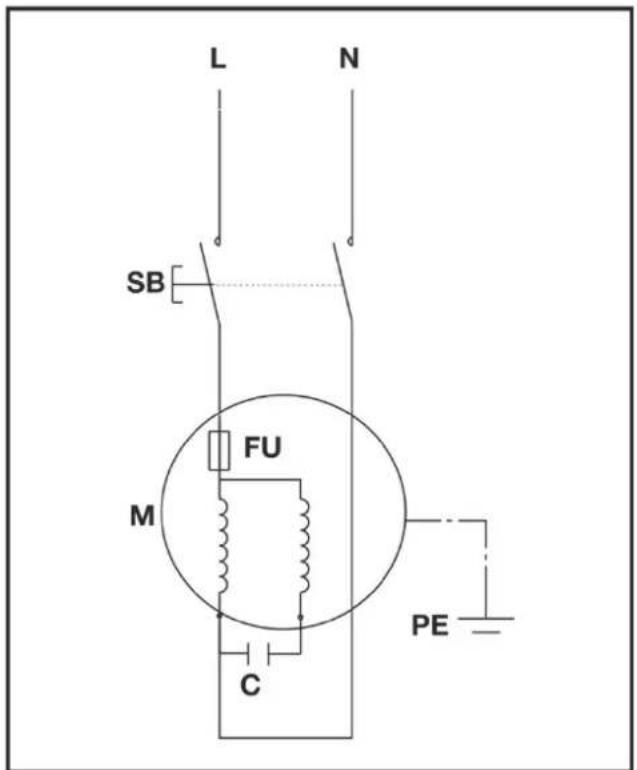

Stikalni načrt	155
Hidravlični načrt	155
Izjava o skladnosti ES 156

1 Obseg dobave

Po odstranitvi embalaže preverite:

▶ ali je pošiljka popolna
▶ ali je med transportom prišlo do poškodb.

1	predmontirana naprava	10	Hrbtna stena desno
2	Transportni ročaj	11	Stranska zaščita pred dostopom
3	Oporna prečna desno (2x)	12	Zgornja zaščita dostopa levo
4	Oporna prečna levo	13	Zgornja zaščita dostopa desno
5	Zaščitna pločevina	14	Vezna pločevina (2x)
6	Odlagališče razreza-nega materiala zadaj	15	Vrečka za vijake
7	Odlagališče razreza-nega materiala spredaj	16	Navodila za uporabo
8	Sprednja zaščita pred dostopom	16A	Navodila za montažo in upravljanje
9	Hrbtna stena levo	17	Garancijska izjava

Morebitne napake takoj sporočite prodajalcu, dobavitelju oziroma proizvajalcu. Kasnejše reklamacije se ne upoštevajo.

Simboli, povezani z napravo

Pred zagonom naprave preberite varnostne napotke in jih upoštevajte.

Nosite zaščito za sluh!

Vedno uporabite zaščitna očala.

Pri delu nosite zaščitne čevlje, da nogo zaščitite pred padajočimi debli.

Pri delu nosite zaščitne rokavice, da roke zaščitite pred ostružki in ivermi.

Aparata ne izpostavljajte dežju. Aparat zaščitite pred vlago.

Prepovedano je odstranjevati ali spreminjati zaščitne in varnostne naprave.

Upravljati sme le ena oseba! Neudeležene osebe in domače ter koristne živali morajo biti zunaj območja nevarnosti (najmanjša razdalja 5 m).

Nevarnost urezov in zmečkanin; nikoli se ne dotikajte nevarnih površin, ko se cepilni klin premika.

Pozor

Vedno pazite na premike pomikala debel.

Pozor

Debla, ki je v klinu, nikoli ne poskušajte odstraniti z roko.

Pozor

Pred popravljanjem, vzdrževanjem in čiščenjem izključite motor in potegnite vtikač napajalnega kabla iz vtičnice.

Staro olje pravilno odstranite (krajevno zbirališče starega olja). Staro olje je prepovedano vlivati v tla ali mešati z odpadki.

Odzračite hidravlično napravo, preden začnete obratovati s cepilnikom drv. (glejte „Zagon“);

Dvižna točka

Vezna točka

Izdelek ustreza evropskim direktivam, ki veljajo za tovrstne izdelke.

Električni aparati ne spadajo med hišne odpadke.

Aparate, pribor in embalažo posredujte ekološki reciklažni postaji.

V skladu z evropsko Direktivo 2012/19/EU o odpadni električni in elektronski opremi morate neuporabne električne naprave zbirati ločeno in jih reciklirajte okolju prijazno.

Simboli v navodilih za uporabo

Neupoštevanje teh napotkov lahko ima za posledico osebne poškodbe ali materialno škodo.

Pomembni napotki k z namenom skladni uporabi.

Neupoštevanje podanih napotkov lahko povzroči motnje.

Napotki za uporabo. S pomočjo teh napotkov boste lahko optimalno izkoristili vse funkcije.

Montaža, upravljanje in vzdrževanje. Na tem mestu je natančno razloženo, kaj morate storiti.

V primeru sklicevanja v besedilu na št. slike, si oglejte priložena navodila za montažo in upravljanje.

Z namenom skladna uporaba

• Cepilnik drv je primeren samo za cepljenje lesa.
• Cepilnik drv je primeren samo za zasebno uporabo v gospodinjstvu ali za hobi.
• Za cepilnik drv je primeren le ravno odrezan les.
• Kovinski deli (žeblji, žice ipd.) se morajo nujno predhodno odstraniti iz cepljenega lesa.

- Uporaba v skladu z namenom zajema tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdrževanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo.

- Upoštevati se morajo tudi zadevni predpisi za zaščito pred nezgodami, ki veljajo za obratovaje, kot tudi ostala splošno veljavna zdravstvena in varnostno tehnična pravila.

■ Vsaka druga uporaba ni v skladu z namenom. Za vsako škodo, ki je posledica neskladne uporabe, proizvajalec ne prevzema odgovornosti: tveganje v celoti nosi uporabnik.

- Proizvajalec ne daje garancije za raznovrstne poškodbe in okvare, nastale zaradi samovoljnih sprememb cepilnika za drva.

- Napravo lahko pripravljajo, uporabljajo in vzdržujejo le osebe, ki se na to spoznajo in so seznanjene z možnimi nevarnostmi. Zagon sme izvesti samo naše osebje ali z naše strani odobrena servisna služba.

Preostala tveganja

⚠ Tudi pri uporabi v skladu z namenom in upoštevanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije naprave še vedno prisotna določena preostala tveganja.

Preostalo tveganje je mogoče zmanjšati z upoštevanjem napotkov iz „Varnostnih napotkov“ in „Z namenom skladne uporabe“ ter upoštevanjem splošnih navodil in napotkov iz navodil za uporabo.

Pozornost in previdnost zmanjšujeta nevarnost osebnih poškodb in materialne škode.

• Nevarnost poškodovanja zaradi odskoka lesenih delov.
• Nevarnost poškodovanja nog zaradi padajočega razrezanega materiala
• Nevarnost poškodovanja prstov pri odpuščanju vpetih lesenih delov.
• Neupoštevani ali spregledani varnostni ukrepi lahko privedejo do poškodb uporabnika ali lastnine.
• Zaradi neprevidnosti, neupoštevanja varnostnih predpisov in nepravilne uporabe lahko gibajoč se cepilni nož poškoduje roko ali prste.
• Nevarnosti zaradi električnega toka, npr. v primeru uporabe neustreznih električnih priključnih vodov.
• Dotikanje električno prevodnih delov pri odprti oz. nezaščiteni električni opremi.
• Nevarnost požara in zdrsa zaradi iztekanja hidravlične tekočine.
• Poškodba sluha pri daljšem delu brez sredstev za zaščito sluha.

Poleg tega so lahko kljub vsem sprejetim ukrepom še vedno prisotna preostala tveganja.

Varnostni napotki

Pred zagonom tega izdelka preberite in upoštevajte naslednje napotke ter predpise o preprečevanju nezgod oziroma varnostna določila. ki veljajo v posamezni državi, da sebe in druge zaščitite pred možnimi poškodbami.

Vsem osebam, ki delajo s to napravo, dajte tudi varnostne napotke.
Predložene varnostne napotke skrbno shranite.

- Kdor dela s cepilnikom drv, mora biti ustrezno usposobljen za predvideno uporabo in se mora pred uporabo seznaniti s cepilnikom drv in varnostnimi napotki.

- Pred uporabo naprave se s pomočjo navodil za uporabo seznanite z njo.

- Stroja ne uporabljajte za nenamensko delo (poglejte poglavji "Namenska uporaba" in „Delo s cepilnikom drv“).

- Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Stroja ne uporabljajte, će ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Med uporabo naprave lahko trenutek nepazljivost povzroči resne telesne poškodbe.

- Otroci in mladostniki, mlajši od 18 let, ter osebe, ki niso seznanjene z navodili, ne smejo upravljati naprave.

• Nikoli ne delajte, če so v bližini osebe, zlasti otroci, ali hišni ljubimci.
• Ne pustite, da se druge osebe, zlasti otroci, dotikajo orodja ali motorja.

Osebna zaščitna oprema

- Nikoli ne delajte brez ustrezne zaščitne opreme:

• ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive dele žage
  – pri daljših laseh nosite mrežico za lase
• zaščitna očala in zaščito za sluh
• nosite zaprto obutev s kovinsko ploščico čez prste (varnostne čevlje)
• dolge hlače
  – delovne rokavice
  – opremo za prvo pomoč
• po potrebi mobilni telefon

Varnostna navodila – Pred začetkom dela

Pred zagonom in med delom redno preverjajte naslednje. Upoštevajte ustrezna poglavja v navodilih za uporabo:

• Ali je naprava v celoti in pravilno montirana?
• Ali je naprava v dobrem in varnem stanju?
• Ali so ročaji čisti in suhi?
• Pred pričetkom dela se prepričajte, da:
– se na delovnem območju ne zadržujejo druge osebe, otroci ali živali
– imate zagotovljen umik brez ovir
- je zagotovljeno varno stanje.

- Je delovišče brez ovir, čez katere bi se lahko spotaknili? Vaše delovno mesto mora biti vedno urejeno! Pomanjkanje reda v delovnem okolju lahko negativno vpliva na varnost - nevarnost spotikanja!

- Upoštevajte vplive okolja:

• Ne delajte ob nezadostni svetlobi (npr. v megli, dežju, snežnem metežu ali v mraku).
• Ne delajte v slabem vremenu (npr. med dežjem; nevarnost strel, snežnem metežu).
• Naprave ne uporabljajte v bližini vnetljivih tekočin ali plinov – nevarnost požara!

- Uporabnik odgovarja za nesreče ali nevarnosti/tveganja, povzročene drugim osebam ali njihovi lastnini.

- Poskrbite za to, da boste vedno stali trdno in ohranjali ravnotežje.

• Zavzemite delovni položaj, ki se nahaja na območju upravljalnega ročaja. Nikoli ne stojte v območju cepilnega klina.
• Nikoli ne stojte na stroju.
• Pri odmorih med delom napravo izklopite, da nikogar ne ogroža. Napravo zaščitite pred nenamensko uporabo.

Varnostni napotki za cepilnik drv

• Cepilnik drv sme upravljati le ena oseba posamično.
• Nikoli ne cepite debel, ki vsebujejo žeblje, žice ali druge predmete.
• Že cepljen les in ostružki ustvarijo nevarno delovno območje. Obstaja nevarnost, da se spotaknete, dam vam zdrsne ali da padete. Delovno območje mora biti vedno pospravljeno.
• Rok nikoli ne polagajte na dele stroja, ki se premikajo, ko je stroj vklopljen. Ohranite varnostno razdaljo od lesnega debla, pomikala in cepilnega klina, da roke zaščitite pred poškodbami.
• Cepite samo les, ki ustreza najdaljši dolžini, ki jo je mogoče obdelati.

Varnostna navodila – Med delom

• Nikoli ne delajte sami. Vedno se zadržujte v vidnem in slišnem polju drugih oseb, da vam lahko v nujnem primeru takoj nudijo pomoč.
• V nujnem primeru ali primeru preteče nevarnosti takoj izključite motor.
• Naprave nikoli ne pustite delovati brez nadzora.
• Če nastopijo telesne težave (npr. glavobol, omotica, slabost itd.), takoj prenehajte z delom – obstaja večja nevarnost nesreče!
• Stroja ne smete preobremeniti! V podanem območju zmogljivosti boste dosegli boljše rezultate in zagotovili večjo varnost.
• Med delom delajte premore, da se motor lahko ohladi.

Ravnanje v primeru nuje

• Uvedite ukrepe prve pomoči v skladu s poškodbo in takoj poiščite pomoč usposobljenega zdravnika.
• Poškodovanca zaščitite pred nadaljnjimi poškodbami in ga stabilizirajte.

Splošna varnostna navodila

• Uporabljajte napravo, opremo, nastavke itd. v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo opravljate. Uporaba naprave, ki ni predvidena, lahko vodi v nevarne situacije.
• Stroja ne škropite z vodo. (vir nevarnosti električnega udara).
• Stroja ne pustite stati v dežju in ne delajte v dežju.
• Napravo skrbno negujte:
• Upoštevajte predpise za vzdrževanje.
• Ročaji ne smejo biti onesnaženi s smolo, oljem ali maščobo
• Stroj kontrolirajte na morebitne znake poškodb:
  – pred nadaljnjo uporabo naprave je treba skrbno preveriti, ali varnostne naprave brezhibno delujejo; pred nadaljnjo uporabo naprave je treba skrbno preveriti, ali varnostne naprave brezhibno delujejo;
• Prepričajte se, da gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poškodovani. Vsi deli morajo biti

pravilno montirani in izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanje naprave.

– poškodovane zaščitne priprave in dele mora pravilno popraviti ali zamenjati strokovnjak, če v navodilih za uporabo ni navedeno drugače.
– Poškodovane ali nečitljive varnostne nalepke je potrebno zamenjati.

- Po končanem posegu z naprave odstranite vso orodje!

Pred vsakim zagonom naprave preverite, ali so z nje odstranjena vsa orodja.

• Nerabljene naprave shranite na suhem in zaprtem mestu, izven dosega otrok.
• Stroj izključite in izvlecite omrežno stikalo iz vtičnice:

- popravilo

– pri vzdrževalnih delih in popravilih
- pri odstranjevanju motenj
- preverjanja, ali so priključni vodi zavozlani ali poškodovani
- Transport in skladiščenje
- zapuščanju naprave (tudi pri kratkotrajnem premoru)

Ne izvajajte drugih popravil, razen opisanih v poglavju "Vzdrževanje" na napravi, temveč se povežite z izdelovalcem ali ustrezno službo za stranke.

Popravila ostalih delov stroja mora opraviti proizvajalec oziroma njegova servisna služba.

Uporabljajte samo originalne nadomestne dele in dodatno opremo. Uporaba drugih nadomestnih delov ali opreme je lahko nevarna. Proizvajalec ne jamči za škodo, ki nastane zaradi uporabe takšnih delov.

Električna varnost

• Priključni vod mora biti izveden v skladu z IEC 60 245 (H 07 RN-F), pri čemer mora biti presek žile enak vsaj ⇒ 2,5 mm² pri dolžini kabla do 10 m
• Nikoli ne uporabljajte priključnih vodov, daljših od 10 m. Daljši priključni vodi povzročijo upad napetosti. Motor več ne more zagotavljati svoje polne moči, zaradi česar se zmanjša zmogljivost stroja.
• Vtiči in priključne doze na priključnih kablih morajo biti iz gume, mehkega polivinila ali ostalih termoplastičnih materialov enake mehanske trdnosti ali pa prevlečeni s temi materiali.
• Vtična naprava priključnega kabla mora biti zaščitena pred škropljenjem vode.
• Pri polaganju priključnih vodov pazite, da niso stisnjeni ali upognjeni in da se vtična povezava ne zmoči.
• Če uporabljate kabelski boben, morate kabel popolnoma odviti.
• Kabel uporabljajte samo v skladu z njegovim namenom. Kabel zaščitite pred vročino, oljem in ostrimi robovi. Vtikača ne vlecite iz vtičnice tako, da ga pri tem držite za kabel.
• Redno kontrolirajte stanje morebitnih kabelskih podaljškov in jih po potrebi zamenjajte.

• Ne uporabljajte defektnih priključnih vodov.

• Na prostem uporabljajte samo za to odobrene in ustrezno označene kabelske podaljške.

• Ne uporabljajte zasilnih električnih priključkov.
• Nikoli ne premoščajte ali izključujte varnostnih naprav.

Električno priključitev oziroma popravila električnih delov stroja smejo izvajati samo pooblaščeni strokovnjaki za elektriko oziroma eden od naših serviserjev. Upoštevati je potrebno lokalno veljavne predpise, predvsem varnostne ukrepe.

Opis naprave / adomestni deli

→ Uporabite priložen list za montažo in uporabo.

Poz.	Št. naročila.		Oznaka
	ASP 4 N-2 ASP 5 N-2
1	×		Vnaprej montirana naprava
2	360348		Transportni ročaj
3	359782		Oporna prečka
4	359783		Oporni prečki (par)
5	359784	359796	Zaščitna pločevina
6	359785	359797	Odlagališče razrezanega materiala zadaj
7	359786	359789	Odlagališče razrezanega materiala spredaj
8	359787		Sprednja zaščita prec dostopom
9 359	789 359799	Hrbtna stena levo
10	359788		Hrbtna stena desno
11	359790		Stranska zaščita pred dostopom
12	359792	359800	Zgornja zaščita dostopa levo
13	359791		Zgornja zaščita dostopa desno
14	359793		Vezna pločevina
15	×		Vrečka za vijake
16	×		Navodila za uporabo
16A	×		Navodila za montažo in upravljanje
17	×		Garancijska izjava
18	×		Cepilni klin
19	×		Odzračevalni vijak
20	360379 360349 Palica za merjenje olja
21	×		Krmilna tipka
22	×		Oporna noga
23	×		Kabel
24	×		Motor
25	360354		Kolo
26	×		Upravljalna ročica
27	×		Pomikalo debel
28	×		Batnica
29	360350		Oljno tesnilo
30	359776		Varnostna nalepka

Montaža

Šele po kompletni montaži priključite cepilnik drv na električno omrežje!

Montirajte odlagališče razrezanega materiala in zaščito pred dostopom, kot prikazujejo slike 2 – 12 v navodilih za montažo in upravljanje.

Vijačnih spojev najprej ne pritegnite, pločevinasti deli morajo ostati gibljivi!

Po montaži se prepričajte, da so vsi vijaki trdno priviti.

Postavitev

Da boste pri delu stali udobno, postavite cepilnik na 72 – 85 cm visoko delovno površino.

Zaradi varnosti uporabe mora biti naprava trdo pritrjena na delovno površino.

Drobni pomožni deli, potrebni za montažo, niso zajeti v dobavo:

▶ Vijak s šestrobo glavo M 8 x ...
(Dolžina glede na debelino delovne mize)
▶ Podložka ∅ 8mm
▶ Šestroba matica M 8, samovarovalna

Delovno območje mora izpolnjevati naslednje pogoje:

• nezdrsljiva podlaga
• ravna podlaga
  — ni prisotna nevarnost spotikanja
• zadostna osvetljenost

Stroja ne postavljajte v bližino zemeljskega plina, bencinskih vodov ali drugih lahko gorljivih materialov.

Zagon

• Prepričajte se, da je naprava celotna in montirana v skladu s predpisi.
  ■ Pred vsako uporabo preverite:
• brezhibnost stanja priključnih vodov (razpoke, zareze ipd.)
  ⚠️ ne uporabljajte poškodovanjih kablov
• stroj na morebitne poškodbe (gl. Varno delo«)
  – če so vsi vijaki trdno priviti.
  – preverite, da hidravlika ne pušča
• stanje olja

Omrežni priključek

• Primerajte napetost, ki je navedena na tipski ploščici naprave z omrežno napetostjo, in priključite napravo na ustrezno in predpisano vtičnico.
• Uporabljajte podaljševalni kabel z zadostnim prerezom.
• Stroj priključite na Fi-zaščitno stikalo (stikalo za zaščito pred okvarnim tokom) 30 mA.

Varovalka: 10 A nosilci

Vklop:

Pritisnite krmilno tipko (21). Motor dela, dokler držite krmilno tipko.

Izklop:

Ponovno spustite krmilno tipko.

⚠ Pred vsako uporabo preverite delovanje izklopne naprave (z vklopom in izklopom). Ne uporabljajte naprave, pri kateri krmilne tipke ne delujejo brezhibno. Poškodovane krmilne tipke dajte takoj popraviti ali zamenjati.

Hidravlika

Pred vsako uporabo preverite hidravlične napeljave in cevi.

• Nikoli ne delajte s strojem, će obstaja nevarnost zaradi hidravlične tekočine.
• Prepričajte se, sta stroj in delovna površina čista in brez oljnih madežev. Nevarnost zdrsa in požara!
• Redno preverjajte, ali je v vsebniku dovolj hidravličnega olja (glejte „Vzdrževanje in čiščenje“)

Vsebina: 2,4 litra ASP 4 N-2

3,5 litra ASP 5 N-2

Delo s cepilnikom drv

Kaj lahko cepim?

Velikost debel, ki jih lahko cepite

	ASP 4 N-2	ASP 5 N-2
Dolžina lesa	min. 130 – maks. 370 mm	min. 200 – maks. 520 mm
Premer lesa	min. 50 – maks. 250 mm

Premeser lesa je priporočena smerna vrednost, ker:

- ozek les je včasih težko cepiti, če vsebuje luknje od vej ali če so vlakna premočna.

Ne cepite zelenih debel. Suha skladiščena debla se mnogo lažje cepijo in se ne zagozdijo tako pogosto kot zelen (vlažen) les.

Trd les rad poči: Obdelujte ga skrajno previdno! Pazite, da se les z vejami ne razpoči. V nobenem primeru ne uporabljajte lesa, ki ni obvejano.

Posebni napotki za cepljenje

Priprave:

Les, ki ga želite cepiti, pripravite na največje dimenzije, ki jih lahko obdelujete in pazite, da je les odrezan ravno. Les položite na cepilnik tako, da za vas ni nevarnosti (nevarnost, da se spotaknete).

Odzračevanje

Odzračite hidravlično napravo, preden začnete obratovati s cepilnikom drv.

■ 26 Odpustite vijak za odzračevanje za 3 – 4 obrate.
■ Vijak pritegnite šele, ko ste gotovi s cepljenjem leza.

Če hidravlične naprave ne prezračite, bo ujet zrak poškodoval tesnila in povzročil dolgotrajno poškodbo cepilnika drv.

Krmiljenje

Upravljanje z dvema rokama

1. 17 pritisnite na krmilno tipko elektromotorja. Počakajte nekaj sekund, da doseže motor svojo končno število obratov, in da se vzpostavi tlak v hidravlični črpalki.
2. Sočasno pritiskajte upravljalno ročico (26) navzdol. → Pomikalo debel potisne deblo proti cepilnemu klinu. Deblo se razcepi.
3. Spustite krmilno ročico in krmilno tipko, pomikalo debel se vrne v svoj izhodiščni položaj.

Cepljenje lesa

• Debla vedno vlagajte v smeri vlaken lesa plosko na glavni okvir cepilnika. Deblo morajo vodilne pločevine objemati.
  ■ 18 Debla nikoli ne položite poševno ali prečno na glavni okvir.
• Vedno pazite, da lahko cepilni klin in pomikalo debel konce debla navpično oprimeta.
• Nikoli ne cepite dveh debel v enem delovnem koraku.
• Lesa nikoli ne prilagajte ali zamenjajte med delovnim korakom.

① Nikoli ne izsilite cepitve debla tako, da ga držite pokonci več sekund naenkrat. S tem se lahko stroj poškoduje. Deblo ponovno namestite na glavni okvir in ponovite postopek cepitve ali pa deblo odstranite.

Kako sprostiti zagozdeno deblo?

1. Krmilno ročico in krmilno tipko spustite, da se lahko pomikalo debel vrne v izhodiščni položaj.
2. 20 21 Pod deblo podložite leseni klin in izpeljite pomikalo debel, da lahko klin potisne pod zagozdeno deblo.
3. Če se deblo ne sprosti, postopek ponovite z vedno večjimi klini.

Ob odpustitvi nikoli ne tolcite po zagozdenem deblu in ne držite rok v bližini debla.

Ne prosite za pomoč druge osebe.

22 Ne poskusite izbezati debla z udarjanjem nanj z orodjem. S tem lahko napravo poškodujete.

Ob koncu dela

Bodite pozorni, da pomikalo debel zapelje nazaj v svoj izhodiščni položaj.
Bodite pozorni, da pomikalo debel zapelje nazaj v svoj izhodiščni položaj.
Nato izvlecite omrežno stikalo.
15 Odzračevalni vijak ponovno privijačite.
Upoštevajte napotke za vzdrževanje in čiščenje.

Vzdrževanje in nega

Pred vsakim čiščenjem in opravljanjem vzdrževalnih del izvlecite vtikač iz električne vtičnice

Druga vzdrževalna dela in popravila, ki niso opisana v tem poglavju, lahko izvaja samo služba za stranke.

Vse varnostne naprave, ki ste jih odstranili za opravljanje vzdrževalnih del in za čiščenje, morate ponovno pravilno namestiti in preskusiti.

Uporabljajte samo originalne dele. Drugi deli lahko povzročijo nepričakovane poškodbe in materialno škodo.

Nosite zaščitne rokavice, da preprečite poškodbe na ah.

① Da bi cepilnik drv še naprej brezhibno deloval, upoštevajte naslednje:
■ Stroj po koncu dela temeljito očistite.
- Odstranite ostanke smole.
- Redno naoljite batnico s pršilnim oljem, ki je okolju prijazno.
■ Preverjajte stanje olja in po potrebi olje zamenjajte

Brušenje cepilnega klina

Po daljšem obratovanju ali će se moč cepljenja zmanjša nabrusite cepilni klin s fino pilo (odstranite raze).

Kako preverim stanje olja?

1. Pomikalo debel se mora nahajati v svojem izhodiščnem položaju.
2. Cepilnik drv nagnite tako, da gleda polnilna odprtina navzgor.
   Za poravnanje in držanje cepilnika drv potrebujete še eno osebo.
3. 23 Merilno palico za olje (20) izvijačite. Pri odstranjevanju pazite na oljno tesnilo.
4. Očistite merilno palico za olje in oljno tesnilo.
5. Merilno palico za olje vstavite do omejila nazaj v odprtino.
6. Znova izvlecite merilno palico za olje.
   Stanje olja mora biti med oznakama MIN in MAX.
   Če je stanje olja prenizko (MIN ali manj), dolijte olje enake kakovosti.
7. Preverite oljno tesnilo. Če je poškodovano, ga morate zamenjati.

Oljno tesnilo (23)

1. Merilno palico za olje ponovno čvrsto privijačite.

Pozor Da preprečite poškodbe oljnega tesnila in v navoju pokrova valja, vijaka ne pritegnite preveč.

Kdaj moram menjati olje?

Prvič je treba olje menjati po 50 delovnih urah, nato pa po vsakih 250 delovnih urah.

Menjava:

1. Pomikalo debel se mora nahajati v svojem izhodiščnem položaju.
2. Pod cepilnik drv postavite posodo z zmogljivostjo vsaj 4 litre olja.

3. 23 Merilno palico za olje izvijačite. Pri odstranjevanju pazite na oljno tesnilo.

4. 24 Nato stroj prekucnite, da olje steče v posodo.

5. Cepilnik drv nagnite tako, da gleda polnilna odprtina navzgor.

Za poravnanje in držanje cepilnika drv potrebujete še eno osebo.

1. 24 Skozi lijak vljite novo hidravlično olje (Za količine glejte »Tehnične podatke«).

2. Očistite merilno palico za olje in oljno tesnilo.

3. Preverite oljno tesnilo. Če je poškodovano, ga morate zamenjati.

4. Merilno palico za olje ponovno čvrsto privijačite. Pozor Da preprečite poškodbe oljnega tesnila in v navoju pokrova valja, vijaka ne pritegnite preveč.

Staro olje pravilno odstranite (krajevno zbirališče starega olja). Staro olje je prepovedano vlivati v tla ali mešati z odpadki.

Hidravlično olje

i Za cepilnik drv priporočamo naslednja hidravlična olja:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → št. naročila 400142 (1 liter)
Mobil DTE 11
ali enakovredna olja

Drugih vrst olja ne uporabljajte. Uporaba drugih vrst olja vpliva na delovanje cepilnika drv.

Navodila za transport

Pred vsakim prevozom

• lzklopite napravo,
  – Pritegnite odzračevalni vijak
  – Izvlecite omrežno stikalo
  — Odstranite razrezan material

13 Za prevoz primite transportno ročico in dvignite cepilnik drv. V tem položaju lahko cepilnik brez težav prestavite.

■ 15 Za prevoz z žerjavom uporabite predvidene dvižne točke.
■ Napravo zaščitit, da se ne prevrne ali ne zdrsi proč, će jo prevažate z žerjavom.
■ Napravo v avtu prevažajte le v prtljažniku ali na ločeni transportni površini. Cepilnik drv v ta namen pritegnite s pasom za zategovanje.

Skladiščenje

Pred vsakim skladiščenjem

• Izklopite napravo,
  – Pritegnite odzračevalni vijak
• Izvlecite omrežno stikalo!

Naprave, ki jih ne uporabljate, skladiščite na suhem in zaklenjenem mestu, zaščitene pred zmrzaljo, nedosegljivo otrokom in nepooblaščenim osebam.

Za podaljšanje življenjske dobe naprave in brezhibno delovanje upoštevajte naslednje:

• Temeljito očistite napravo.
  – preverite, ali so na napravi sklopi poškodovani ali obrabljeni,

Garancija

Težava Možni vzrok Odpravljanje motnje
Deblo se ne cepi(premajhna cepilna moč)	⇒ Deblo ni pravilno postavljeno⇒ Deblo prekoračuje največje dovoljene dimenzije ali pa je les za stroj pretrd⇒ Cepilna zagozda ne cepi⇒ Olje pušča⇒ Hidravlični tlak prenizek⇒ Napačni priključni vod (daljši kot 10 m ali premajhni presek žil)	⇒ Deblo ponovno nastavite⇒ Deblo prirežite na dovoljene dimenzije⇒ Nabrusite cepilno zagozdo, preglejte brazde in zareze⇒ Pod cepilnik postavite kos kartona, da ugotovite, kje pušča. Za odpravo težave se obrnite na izdelovalca.⇒ Preverite stanje olja; po potrebi olje dolijte.Problema ni mogoče odpraviti, obrnite se na izdelovalca.⇒ Uporabite pravilne priključne vode
Pomikalo debel med premikanjem niha ali močno vibrira	⇒ Zrak v krogotoku	⇒ Odprite odzračevalni vijak⇒ Preverite stanje olja; po potrebi olje dolijte.Problema ni mogoče odpraviti, obrnite se na izdelovalca.
Pomikalo debel ne izpelje	⇒ Hidravlična črpalka okvarjena	⇒ Za odpravo težave se obrnite na izdelovalca.
Motor se ne zažene	⇒ ni omrežne napetosti⇒ priključni kabel je pokvarjen⇒ Elektromotor je okvarjen	⇒ preverite varovalko⇒ Priključni kabel zamenjajte ali ga dajte preveriti električarju⇒ Za odpravo težave se obrnite na izdelovalca.
Oljni madež na merilni palici za olje	⇒ Tesnilo za olje na merilni palici za olje ni tesno	⇒ Menjajte tesnilo olja

V primeru drugačnega nepravilnega delovanja se obrnite na našo servisno službo.

Tehnični podatki

Vrsta / Model ASP 4 N-2 ASP 5 N-2
Ieto izdelave glejte zadnjo stran
Cepilna moč 40 kN (4 t) 50 kN (5 t)
Sistemski tlak 16,5 Mpa (165 bar) 20,6 Mpa (206 bar)
Dolžina lesa 130 – 370 mm 200" (,520 mm)
Premer lesa 50 – 250 mm 50 – 250 mm
Cepilni hod 290 mm 370 mm
Hitrost predtoka 3,8 cm/s 3,7 cm/s
Hitrost povratnega teka 6,4 cm/s 6,2 cm/s
Premer batnice	30 mm
Hidravlično olje (maks.)	2,4 litrov	3,5 litrov
Zmogljivost motorja	P_1 = 1500 W	P_1 = 2200 W S3 25%
Priključek, Tok kratkega stika	230 V~ 50 Hz, 1 kA
nivo zvočnega tlaka L_PA (Prosti tek)	78,8 dB (A)
nivo zvočnega tlaka L_PA (Tek pod napetostjo)	89,8 dB (A)
Dimenzije	Dolžina 995 x širina 425 x višina610 mm	Dolžina 1160 x širina 425 x višina610 mm
Teža	49 kg	55 kg

Stikalni načrt

v skladu z določili zgoraj navedene Direktive ES, kot tudi zahtevam drugih zadevnih pravilnikov: 2014/30/EU, 2011/65/EU

SLO Shranjevanje tehnične dokumentacije:
