NAVODILA ZA UPORABO ASP 8 N-2 ATIKA

Električna sigurnost

• Izvedba priključnog kabla sukladno IEC 60245 (H 07 RN-F) sa presjekom žile od najmanje
  5 × 1,5 mm^2 kod dužine kabela do maks. 10 m
• Nikada nemojte koristiti priključne vodove duže od 10 m. Duži priključni vodovi uzrokuju pad napona. Motor više ne ostvaruje svoju maksimalnu snagu, funkcija stroja se reducira.
• Utikači i spojne utičnice na priključnim kablovima moraju biti od gume, meke plastike ili nekog drugog termoplastičnog materijala iste mehaničke čvrstoće ili presvučene takvim materijalom.
• Utičnica priključnog kabla mora biti otporna na prskajuću vodu.
• Prilikom polaganja priključnog kabla obratiti pažnju, da se ne prignječi, prelomi te da utičnica ne bude mokra.
• Ako koristite bubanj za namatanje kabla odmotajte kabel do kraja.
• Ne koristite uređaj u svrhe za koje nije namijenjen. Zaštitite kabl od vrućine, ulja i oštrih ivica. Nemojte koristiti kabl da biste izvukli utikač iz utičnice.

• Redovito kontrolirajte produžni kabl, te ga zamijenite, ako je oštećen.

• Ne upotrebljavajte nikakve oštećene priključne kablove.

• Na otvorenom koristite samo za to dozvoljene i na odgovarajući način označene produžne kablove.
• Nemojte koristiti provizorne električne priključke.
• Nikada nemojte premošćivati ili isključivati zaštitne uređaje.

Stroja ne smete zaganjati preden preberete to navodilo za uporabo, upoštevate vse navedene napotke in stroj sestavite na opisani način.

Navodilo shranite za prihodnjo uporabo.

Vsebina

Obseg dobave 156

Simboli, povezani z napravo / navodilih za uporabo 156/157

Z namenom skladna uporaba 157

Preostala tveganja 157

Varnostni napotki 157

Opis naprave / Nadomestni deli 159

Montaža 159

Postavitev 160

Zagon 160

Delo s cepilnikom drv 161

Vzdrževanje in nega 162

Navodila za transport 162

Skladiščenje 163

Garancija 163

Odpravljanje motenj 163

Tehnični podatki 164

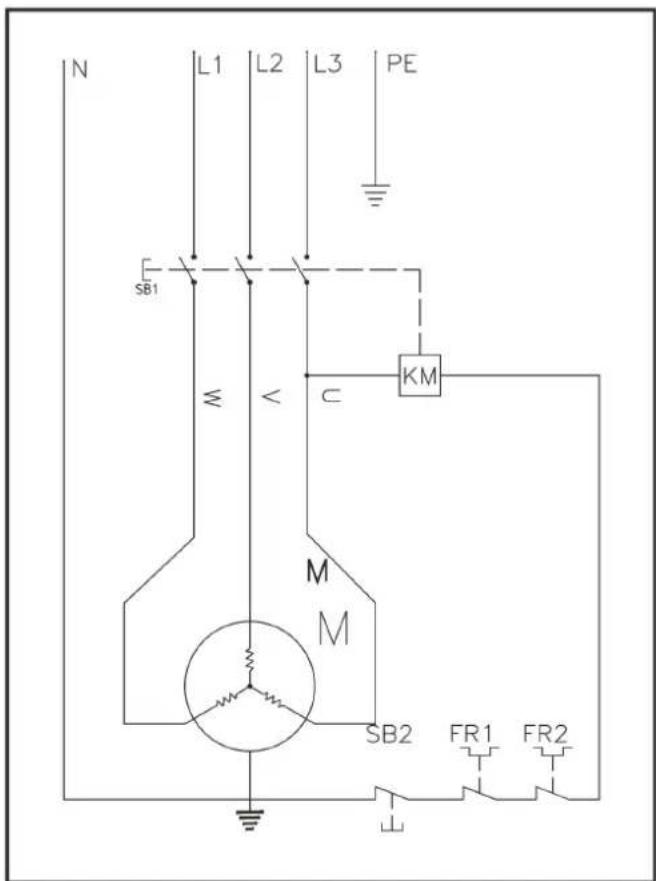

Stikalni načrt 164

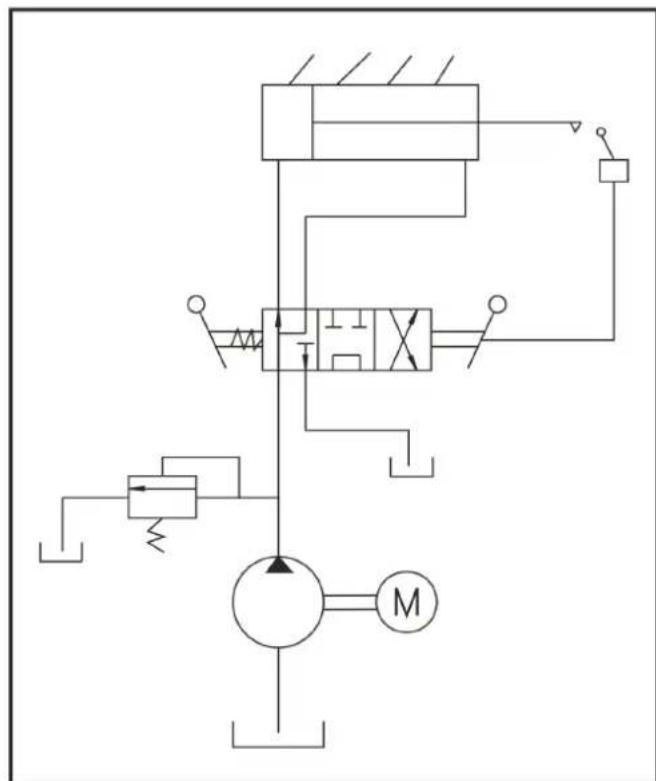

Hidravlični načrt 164

Izjava o skladnosti ES 166

1 Obseg dobave

Po odstranitvi embalaže preverite:

▶ ali je pošiljka popolna
▶ ali je med transportom prišlo do poškodb.

1	predmontirana naprava	8	Odlagalna miza za razrezan material
2	Krmilna ročica - desna	9	Kolesi
3	Krmilna ročica - leva	10	Vrečka za vijake
4	Vpenjalna čeljust	11	Navodila za uporabo
6	Zaščitni ročaj desno	12	Navodila za montažo in upravljanje
7	Zaščitni ročaj levo	13	Garancijska izjava

Morebitne napake takoj sporočite prodajalcu, dobavitelju oziroma proizvajalcu. Kasnejše reklamacije se ne upoštevajo.

Simboli, povezani z napravo

Pred zagonom naprave preberite varnostne napotke in jih upoštevajte.

Nosite zaščito za sluh!

Vedno uporabite zaščitna očala.

Pri delu nosite zaščitne čevlje, da nogo zaščiti- te pred padajočimi debli.

Pri delu nosite zaščitne rokavice, da roke zaščitite pred ostružki in ivermi.

Aparata ne izpostavljajte dežju. Aparat zaščitite pred vlago.

Prepovedano je odstranjevati ali spreminjati zaščitne in varnostne naprave.

Upravljati sme le ena oseba! Neudeležene osebe in domače ter koristne živali morajo biti zunaj območja nevarnosti (najmanjša razdalja 5 m).

Nevarnost urezov in zmečkanin; nikoli se ne dotikajte nevarnih površin, ko se cepilni klin premika.

Vaše delovno mesto mora biti vedno urejeno! Pomanjkanje reda v delovnem okolju lahko negativno vpliva na varnost.

Previdno! Premikajoči se deli stroja!

Vedno pazite na premike pomikala debel.

Debla, ki je v klinu, nikoli ne poskušajte odstraniti z roko.

Pozor

Pred popravljanjem, vzdrževanjem in čiščenjem izključite motor in potegnite vtikač napajal-nega kabla iz vtičnice.

Med cepljenjem trdno primite obdelovanec s vpenjalnimi čeljustmi.

Staro olje pravilno odstranite (krajevno zbirališče starega olja). Staro olje je prepovedano vlivati v tla ali mešati z odpadki.

Odzračite hidravlično napravo, preden začnete obratovati s cepilnikom drv. (glejte „Zagon“);

Dvižna točka

Vezna točka

Pazite na smer vrtenja motorja (glejte puščico motorja), ker

povzroči obratovanje z napačno smerjo obračanja poškodovanje oljne črpalke. (glejte „Zagon“)

Izdelek ustreza evropskim direktivam, ki vel- jajo za tovrstne izdelke.

Električni aparati ne spadajo med hišne odpadke. Aparate, pribor in embalažo posredujte ekološki reciklažni postaji.

V skladu z evropsko Direktivo 2012/19/EU o odpadni električni in elektronski opremi morate neuporabne električne naprave zbirati ločeno in jih reciklirajte okolju prijazno.

Simboli v navodilih za uporabo

Preteča nevarnost ali nevarna situacija. Neupoštevanje teh napotkov lahko ima za posledico osebne poškodbe ali materialno škodo.

Pomembni napotki k z namenom skladni uporabi. Neupoštevanje podanih napotkov lahko povzroči motnje.

Napotki za uporabo. S pomočjo teh napotkov boste lahko optimalno izkoristili vse funkcije.

Montaža, upravljanje in vzdrževanje. Na tem mestu je natančno razloženo, kaj morate storiti.

V primeru sklicevanja v besedilu na št. slike, si oglejte priložena navodila za montažo in upravljanje.

Z namenom skladna uporaba

■ Cepilnik drv je primeren samo za cepljenje lesa.
- Cepilnik drv je primeren samo za zasebno uporabo v gospodinjstvu ali za hobi.
- Za cepilnik drv je primeren le ravno odrezan les.
- Kovinski deli (žeblji, žice ipd.) se morajo nujno predhodno odstraniti iz cepljenega lesa.
- Uporaba v skladu z namenom zajema tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdrževanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo.
- Upoštevati se morajo tudi zadevni predpisi za zaščito pred nezgodami, ki veljajo za obratovaje, kot tudi ostala splošno veljavna zdravstvena in varnostno tehnična pravila.
- Vsaka druga uporaba ni v skladu z namenom. Za vsako škodo, ki je posledica neskladne uporabe, proizvajalec ne prevzema odgovornosti: tveganje v celoti nosi uporabnik.
- Proizvajalec ne daje garancije za raznovrstne poškodbe in okvare, nastale zaradi samovoljnih sprememb cepilnika za drva.
- Napravo lahko pripravljajo, uporabljajo in vzdržujejo le osebe, ki se na to spoznajo in so seznanjene z možnimi

nevarnostmi. Zagon sme izvesti samo naše osebje ali z naše strani odobrena servisna služba.

Preostala tveganja

⚠ Tudi pri uporabi v skladu z namenom in upoštevanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije naprave še vedno prisotna določena preostala tveganja.

Preostala tveganja je mogoče omejiti na minimum z doslednim upoštevanjem tako "varnostnih napotkov" in "namenske uporabe" kot tudi navodil za uporabo.

Pozornost in previdnost zmanjšujeta nevarnost osebnih poškodb in materialne škode.

• Nevarnost poškodovanja zaradi odskoka lesenih delov.
• Nevarnost poškodovanja nog zaradi padajočega razrezanega materiala
• Nevarnost poškodovanja prstov pri odpuščanju vpetih lesenih delov.
• Neupoštevani ali spregledani varnostni ukrepi lahko privedejo do poškodb uporabnika ali lastnine.
• Zaradi neprevidnosti, neupoštevanja varnostnih predpisov in nepravilne uporabe lahko gibajoč se cepilni nož poškoduje roko ali prste.
• Nevarnosti zaradi električnega toka, npr. v primeru uporabe neustreznih električnih priključnih vodov.
• Dotikanje električno prevodnih delov pri odprti oz. nezaščiteni električni opremi.
• Nevarnost požara in zdrsa zaradi iztekanja hidravlične tekočine.
• Poškodba sluha pri daljšem delu brez sredstev za zaščito sluha.

Poleg tega so lahko kljub vsem sprejetim ukrepom še vedno prisotna preostala tveganja.

Varnostni napotki

Pred zagonom tega izdelka preberite in upoštevajte naslednje napotke ter predpise o preprečevanju nezgod oziroma varnostna določila. ki veljajo v posamezni državi, da sebe in druge zaščitite pred možnimi poškodbami.

Vsem osebam, ki delajo s to napravo, dajte tudi varnostne napotke.
Predložene varnostne napotke skrbno shranite.

- Kdor dela s cepilnikom drv, mora biti ustrezno usposobljen za predvideno uporabo in se mora pred uporabo seznaniti s cepilnikom drv in varnostnimi napotki.

- Pred uporabo naprave se s pomočjo navodil za uporabo seznanite z njo.

- Stroja ne uporabljajte za nenamensko delo (poglejte poglavji "Namenska uporaba" in „Delo s cepilnikom drv“).

- Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Stroja ne uporabljajte, će ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Med uporabo naprave lahko trenutek nepazljivost povzroči resne telesne poškodbe.

- Otroci in mladostniki, mlajši od 18 let, ter osebe, ki niso seznanjene z navodili, ne smejo upravljati naprave.

• Nikoli ne delajte, če so v bližini osebe, zlasti otroci, ali hišni ljubimci.
• Ne pustite, da se druge osebe, zlasti otroci, dotikajo orodja ali motorja.

Osebna zaščitna oprema

- Nikoli ne delajte brez ustrezne zaščitne opreme:

• ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive dele žage
• pri daljših laseh nosite mrežico za lase
• zaščitna očala in zaščito za sluh
• nosite zaprto obutev s kovinsko ploščico čez prste (varnostne čevlje)
• dolge hlače
• delovne rokavice
  – opremo za prvo pomoč
• po potrebi mobilni telefon

Varnostna navodila – Pred začetkom dela

Pred zagonom in med delom redno preverjajte naslednje. Upoštevajte ustrezna poglavja v navodilih za uporabo:

• Ali je naprava v celoti in pravilno montirana?
• Ali je naprava v dobrem in varnem stanju?
• Ali so ročaji čisti in suhi?
• Pred pričetkom dela se prepričajte, da:
– se na delovnem območju ne zadržujejo druge osebe, otroci ali živali
– imate zagotovljen umik brez ovir
- je zagotovljeno varno stanje.

- Je delovišče brez ovir, čez katere bi se lahko spotaknili? Vaše delovno mesto mora biti vedno urejeno! Pomanjkanje reda v delovnem okolju lahko negativno vpliva na varnost - nevarnost spotikanja!

- Upoštevajte vplive okolja:

• Ne delajte ob nezadostni svetlobi (npr. v megli, dežju, snežnem metežu ali v mraku).
• Ne delajte v slabem vremenu (npr. med dežjem; nevarnost strel, snežnem metežu).
• Naprave ne uporabljajte v bližini vnetljivih tekočin ali plinov – nevarnost požara!

- Uporabnik odgovarja za nesreče ali nevarnosti/tveganja, povzročene drugim osebam ali njihovi lastnini.

- Poskrbite za to, da boste vedno stali trdno in ohranjali ravnotežje.

• Zavzemite delovni položaj, ki se nahaja za pomikalom na območju krmilne ročice.
• Nikoli ne stojte na stroju.
• Pri odmorih med delom napravo izklopite, da nikogar ne ogroža. Napravo zaščitite pred nenamensko uporabo.

Varnostni napotki za cepilnik drv

• Sepilnik drv sme upravljati le ena oseba posamično.
• Nikoli ne cepite debel, ki vsebujejo žeblje, žice ali druge predmete.
• Že cepljen les in ostružki ustvarijo nevarno delovno območje. Obstaja nevarnost, da se spotaknete, dam vam zdrsne ali da padete. Delovno območje mora biti vedno pospravljeno.
• Rok nikoli ne polagajte na dele stroja, ki se premikajo, ko je stroj vklopljen.
• Cepite samo les, ki ustreza najdaljši dolžini, ki jo je mogoče obdelati.

Varnostna navodila – Med delom

• Nikoli ne delajte sami. Vedno se zadržujte v vidnem in slišnem polju drugih oseb, da vam lahko v nujnem primeru takoj nudijo pomoč.
• V nujnem primeru ali primeru preteče nevarnosti takoj izključite motor.
• Naprave nikoli ne pustite delovati brez nadzora.
• Če nastopijo telesne težave (npr. glavobol, omotica, slabost itd.), takoj prenehajte z delom – obstaja večja nevarnost nesreče!
• Stroja ne smete preobremeniti! V podanem območju zmogljivosti boste dosegli boljše rezultate in zagotovili večjo varnost.
• Med delom delajte premore, da se motor lahko ohladi.

Ravnanje v primeru nuje

• Uvedite ukrepe prve pomoči v skladu s poškodbo in takoj poiščite pomoč usposobljenega zdravnika.
• Poškodovanca zaščitite pred nadaljnjimi poškodbami in ga stabilizirajte.

Splošna varnostna navodila

• Uporabljajte napravo, opremo, nastavke itd. v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo opravljate. Uporaba naprave, ki ni predvidena, lahko vodi v nevarne situacije.
• Žage ne smete škropiti z vodo. (vir nevarnosti: električni tok).
• Stroja ne pustite stati v dežju in ne delajte v dežju.

- Napravo skrbno negujte: - Upoštevajte predpise za vzdrževanje.

- Ročaji ne smejo biti onesnaženi s smolo, oljem ali maščobo

- Stroj kontrolirajte na morebitne znake poškodb:

– pred nadaljnjo uporabo naprave je treba skrbno preveriti, ali varnostne naprave brezhibno delujejo. Napravo uporabljajte samo s celotnimi in pravilno nameščenimi varnostnimi napravami in na stroju ne spreminjajte ničesar, kar bi lahko vplivalo na varnost.

– Prepričajte se, da gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poškodovani. Vsi deli morajo biti

pravilno montirani in izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanje naprave.

– poškodovane zaščitne priprave in dele mora pravilno popraviti ali zamenjati strokovnjak, če v navodilih za uporabo ni navedeno drugače.
– Poškodovane ali nečitljive varnostne nalepke je potrebno zamenjati.

- Po končanem posegu z naprave odstranite vso orodje! Pred vsakim zagonom naprave preverite, ali so z nje odstranjena vsa orodja.

- Nerabljene naprave shranite na suhem in zaprtem mestu, izven dosega otrok.

- Stroj izključite in izvlecite omrežno stikalo iz vtičnice:

• popravilo
  – pri vzdrževalnih delih in popravilih
• pri odstranjevanju motenj
• preverjanja, ali so priključni vodi zavozlani ali poškodovani
• transport in skladiščenje

- zapuščanju naprave (tudi pri kratkotrajnem premoru)

Ne izvajajte drugih popravil, razen opisanih v poglavju "Vzdrževanje" na napravi, temveč se poveži- te z izdelovalcem ali ustrezno službo za stranke.

Popravila ostalih delov stroja mora opraviti proizvajalec oziroma njegova servisna služba.

Uporabljajte samo originalne nadomestne dele in dodatno opremo. Uporaba drugih nadomestnih delov ali opreme je lahko nevarna. Proizvajalec ne jamči za škodo, ki nastane zaradi uporabe takšnih delov.

Električna varnost

• Priključni vod mora biti izveden v skladu z IEC 60 245 (H 07 RN-F), pri čemer mora biti presek žile enak vsaj ⇒ 5 x 1,5 mm² pri dolžini kabla do 10 m.
• Nikoli ne uporabljajte priključnih vodov, daljših od 10 m. Daljši priključni vodi povzročijo upad napetosti. Motor več ne more zagotavljati svoje polne moči, zaradi česar se zmanjša zmogljivost stroja.
• Vtiči in priključne doze na priključnih kablih morajo biti iz gume, mehkega polivinila ali ostalih termoplastičnih materialov enake mehanske trdnosti ali pa prevlečeni s temi materiali.
• Vtična naprava priključnega kabla mora biti zaščitena pred škropljenjem vode.
• Pri polaganju priključnih vodov pazite, da niso stisnjeni ali upognjeni in da se vtična povezava ne zmoči.
• Če uporabljate kabelski boben, morate kabel popolnoma odviti.
• Kabel uporabljajte samo v skladu z njegovim namenom. Kabel zaščitite pred vročino, oljem in ostrimi robovi. Vtikača ne vlecite iz vtičnice tako, da ga pri tem držite za kabel.
• Redno kontrolirajte stanje morebitnih kabelskih podaljškov in jih po potrebi zamenjajte.
• Ne uporabljajte defektnih priključnih vodov.
• Na prostem uporabljajte samo za to odobrene in ustrezno označene kabelske podaljške.
• Ne uporabljajte zasilnih električnih priključkov.

- Nikoli ne premoščajte ali izključujte varnostnih naprav.

Električno priključitev oziroma popravila električnih delov stroja smejo izvajati samo pooblaščeni strokovnjaki za elektriko oziroma eden od naših serviserjev. Upoštevati je potrebno lokalno veljavne predpise, predvsem varnostne ukrepe.

Opis naprave / Nadomestni deli

→ Uporabite priložen list za montažo in uporabo.

Poz.	Št. naročila.	Oznaka
1	×	Vnaprej montirana naprava
2	×	Krmilna ročica - desna
2A	359843	Zaščita upravljalne ročice desno
2B	359818	Upravljalna ročica
3	×	Krmilna ročica - leva
3A	359844	Zaščita upravljalne ročice levo
3B	359818	Upravljalna ročica
4	359811	Vpenjalna čeljust
6	359812	Zaščitni ročaj desno
7	359813	Zaščitni ročaj levo
8	×	Odlagalna miza za razrezan material
8A	359846	Mizna plošča
8B 359816 Odlagalna miza desno
8C	359817 Odlagalna miza levo
9	359859	Kolo
10	×	Vrečka za vijake
11	×	Navodila za uporabo
12	×	Navodila za montažo in upravljanje
13	×	Garancijska izjava
14	×	Ročaj
15	×	Cepilni nož
16	359847	Cepilni steber
17	359821 Nastavni drog za hod
18	359853 Stikalo za vklop/izklop
19	359854	Motor
20	359852 Pokrov rezervoarja za olje z merilno palico za olje
21	359566 Vijak za izpust olja
22	359826	Kolesna os
23	359836	Hidravlični ventil (brez slik.)
24	400142	Hidravlično olje (1 liter)
25	359807	Varnostna nalepka

Montaža

Šele po kompletni montaži priključite cepilnik drv na električno omrežje.

mora biti trdno postavljen na stabilno in podlago (npr. betonska tla). Za zagotovitev nosti morate stroj na tla privijačiti z dvema ma in vijakoma (vsaj M10 x 80).

Delovno območje mora izpolnjevati naslednje pogoje:

• nezdrsljiva podlaga
• ravna podlaga
  — ni prisotna nevarnost spotikanja
• zadostna osvetljenost

Stroja ne postavljajte v bližino zemeljskega plina, bencinskih vodov ali drugih lahko gorljivih materialov.

Zagon

• Prepričajte se, da je naprava celotna in montirana v skladu s predpisi.
  ■ Pred vsako uporabo preverite:

- brezhibnost stanja priključnih vodov (razpoke, zareze ipd.)

ne uporabljajte poškodovanjih kablov

• stroj na morebitne poškodbe
  (glejte Varnostni napotki);
  – če so vsi vijaki trdno priviti.
  – preverite, da hidravlika ne pušča
  – hidravlične cevi in cevne povezave
• izklopne naprave
• stanje olja

Odzračevanje

16 Odzračite hidravlično napravo, preden začnete obratovati s cepilnikom drv.

Za nekaj obratov odpustite čep za oljni rezervoar, da lahko iz oljnega rezervoarja uide zrak.
Med obratovanjem pustite pokrov odprt.
➢ Preden premaknete cepilnik drv, ponovno zaprite čep oljnega rezervoarja, sicer bo olje izteklo.

Če hidravlične naprave ne prezračite, bo ujet zrak poškodoval tesnila in povzročil dolgotrajno poškodbo cepilnika drv.

Omrežni priključek

• Primerjajte napetost, ki je navedena na tipski ploščici naprave z omrežno napetostjo, in priključite napravo na ustrezno in predpisano vtičnico.
• Uporabljajte podaljševalni kabel z zadostnim prerezom.
  ■ Stroj priključite na Fi-zaščitno stikalo (stikalo za zaščito pred okvarnim tokom) 30 mA.

i Varovalka: 16 A nosilci

Vklop:

Pritisnite zeleno tipko.

Izklop:

⚠️ Pred vsako uporabo preverite delovanje izklopne naprave (z vklopom in izklopom). Ne uporabljajte naprav, na katerih ne deluje stikalo za vklop in izklop. Poškodovana stikala morajo pri servisni službi nemudoma popraviti ali zamenjati.

Varovalo za ponovni zagon pri prekinitvi oskrbe z električnim napajanjem (sprožilec ničelne napetosti)

① Pri izpadu toka, nehotni izmaknitvi iz vtičnice, okvarjeni varovalki ipd. Se naprava samodejno izključi. Za ponovni vklop ponovno pritisnite zeleni gumb za vklop/izklop.

Cepilnik drv s 400 V 3\~

Pazite na smer vrtenja motorja (glejte ker povzroči obratovanje z napačno škodovanje oljne črpalke.

Preverjanje smeri vrtenja:

Vklopite motor; cepilni nože samodejno zapelje v najvišji položaj.
Če je cepilnik že v najvišjem položaju: primite obe krmilni ročici in ju potisnite navzdol, pri čemer gre cepilni nož navzdol.
Če se cepilni nož ne premika, ko se motor zažene, izklopite motor in spremenite smer vrtenja.

14 Smer vrtenja lahko zamenjate tako, da v predvideno režo vratu vtiča vstavite izvijač in z rahlim pritiskom s premikanje v levo ali desno nastavite pravilno smer vrtenja.

Hidravlika

Pred vsako uporabo preverite hidravlične napeljave in cevi.

• Nikoli ne delajte s strojem, će obstaja nevarnost zaradi hidravlične tekočine.
• Prepričajte se, sta stroj in delovna površina čista in brez oljnih madežev. Nevarnost zdrsa in požara!
• Redno preverjajte, ali je v vsebniku dovolj hidravličnega olja (glejte „Vzdrževanje in čiščenje“)

Vsebina: 4,0 litra

Delo s cepilnikom drv

Kaj lahko cepim?

Velikost debel, ki jih lahko cepite

Dolžina lesa min. 100 – maks. 550 mm

Premer lesa min. 80 – maks. 300 mm

Premeser lesa je priporočena smerna vrednost, ker:

Ne cepite zelenih debel. Suha skladiščena debla se mnogo lažje cepijo in se ne zagozdijo tako pogosto kot zelen (vlažen) les.

Trd les rad poči: Obdelujte ga skrajno previdno! Pazite, da se les z vejami ne razpoči. V nobenem primeru ne uporabljajte lesa, ki ni obvejano.

Posebni napotki za cepljenje:

Priprave:

11 Les, ki ga želite cepiti, pripravite na največje dimenzije, ki jih lahko obdelujete in pazite, da je les odrezan ravno. Poševno odrezan les lahko pri cepljenju zdrsne.

Les položite na cepilnik tako, da za vas ni nevarnosti (nevarnost, da se spotaknete).

⑪ Pred cepljenjem preverite, ali je cepilni steber dovolj namazan, da se lahko brez težav premika noter in ven.

Krmiljenje

Upravljanje z dvema rokama

Cepilnik drv sme upravljati samo ena oseba. Cepilnika drv ne smeta nikoli upravljati dve osebi ali več oseb.

Nikoli ne blokirajte krmilnih ročic (vpenjalne čeljusti).

1. Pritisnite zeleno tipko za vklop. Počakajte nekaj sekund, da doseže motor svojo končno število obratov, in da se vzpostavi tlak v hidravlični črpalki.

① Pri cepilnikih drv s trifaznim motorjem (400 V 3\~) pazite na smer teka motorja, saj lahko obratovanje z napačno smerjo obračanja poškoduje oljno črpalko.

① Pri temperaturah pod -5^ C pustite, da cepilnik drv teče v praznem teku najmanj 15 min., da se olje lahko segreje.

1. Hkrati pritiskajte krmilno ročico navzdo.

→ Pomikalo debel potisne deblo proti cepilnemu klinu. Deblo se razcepi.

1. Spustite krmilno ročico in krmilno tipko, pomikalo debel se vrne v svoj izhodiščni položaj.

① Kakor hitro izpustite krmilno ročico, se cepilni nož ustavi.

Pred vsako uporabo se prepričajte, da upravljalni ročaji pravilno delujejo.

Nastavitev dvižne višine

Pri krajših kosih lesa, lahko delovno zmogljivost povečate s krajšanjem povratnega teka cepilnega noža.

1. Postavite deblo na cepilno mizo in približajte cepilni nož do pribl. 2 cm pred deblom tako, da pritisnete na obe krmilni ročici.
2. Izpustite eno krmilno ročico, da se cepilni nož v tem položaju ustavi in izključite napravo.
3. Izvlecite omrežno stikalo!
4. Izpustite drugo krmilno ročico.
5. 13 Pritrdilni vijak (A) odpustite. Povlecite drog za nastavitev hoda (13) do omejila ven in nato ponovno pritegnite pritrdilni vijak (A).

Cepljenje lesa:

1. Deblo, ki ga boste cepili, položite navpično na mizo.

Steblo mora biti na mizo postavljeno pokončno. Nikoli ne cepite debla, ki leži ali je prečno.
Obdelujte les samo v smeri vlaken. Stroj se lahko poškoduje, će cepite material v nasprotni smeri vlaken.

1. 15 Držite deblo s vpenjalnimi čeljustmi. Za varno in stabilno cepljenje debla se mora le-to nahajati središčno med vpenjalnimi čeljustmi.

① Pazite, da so vpenjalne čeljusti nastavljene v skladu s premerom debla. Pri manjših premerih jih nastavite navznoter..

Cepljeni les odstranite iz neposrednega delokroga. Tako preprečite nesreče pri delu.

■ Nikoli ne cepite dveh debel v enem delovnem koraku.
- Lesa nikoli ne prilagajte ali zamenjajte med delovnim korakom.

① Nikoli ne izsilite cepitve debla tako, da ga držite pokonci več sekund naenkrat. S tem se lahko stroj poškoduje.

Deblo ponovno namestite na osnovno ploščo in ponovite postopek cepitve ali pa deblo odstranite.

Kako sprostiti zagozdeno deblo?

Obstaja nevarnost, da se razvejan les med postopkom cepitve zagozdi.

1. Napravo izključite in izvlecite vtič za vžigalno svečko.
2. Debla, ki je v klinu, nikoli ne poskušajte odstraniti z roko.
3. Zagozdeno deblo previdno premikajte sem ter tja z železnim drogom, da se deblo lahko sprosti. Ne poškodujte cepilnega stebra!

⚠ Pri odpuščanju nikoli ne udarjajte s kladivom na zagozdeno deblo.

Nikoli ne odžagajte zagozdenega debla.

Ne prosite za pomoč druge osebe.

Ob koncu dela:

Premaknite cepilni nož na spodnji položaj (nevtralni položaj).
➢ Izpustite eno krmilno ročico.

Izključite napravo in izvlecite električni vtič iz električne vtičnice.
Upoštevajte napotke za vzdrževanje in čiščenje.

Vzdrževanje in nega

Pred vsakim čiščenjem in opravljanjem vzdrževalnih del:

Druga vzdrževalna dela in popravila, ki niso opisana v tem poglavju, lahko izvaja samo služba za stranke.

Vse varnostne naprave, ki ste jih odstranili za opravljanje vzdrževalnih del in za čiščenje, morate ponovno pravilno namestiti in preskusiti.

Uporabljajte samo originalne dele. Drugi deli lahko povzročijo nepričakovane poškodbe in materialno škodo.

Bodite pozorni, da po koncu popravila ali vzdrževanja odstranite vso orodje in izvijače.

Nosite zaščitne rokavice, da preprečite poškodbe na ah.

① Da bi cepilnik drv še naprej brezhibno deloval, upoštevajte naslednje:

■ Stroj po koncu dela temeljito očistite.
- Odstranite ostanke smole.
■ Preverjajte stanje olja in po potrebi olje zamenjajte

■ Pred vsako uporabo preverite

• rahla pritrditev
• izrabljeni ali poškodovani konstrukcijski deli
• ali so ohišja ali varnostne naprave pravilno montirane in nepoškodovane.

- Redno preverjajte hidravlične cevi in cevne povezave glede morebitnih netesnosti in njihovo trdnost.

■ 12 Redno naoljite batnico s pršilnim oljem, ki je okolju prijazno.

Brušenje cepilnega klina

Po daljšem obratovanju ali će se moč cepljenja zmanjša nabrusite cepilni klin s fino pilo (odstranite raze).

Kako preverim stanje olja?

1. Cepilni steber mora biti v nevtralnem položaju.
2. 17 Izvijačite merilno palico za olje.
3. Očistite merilno palico za olje in oljno tesnilo.
4. Merilno palico za olje vstavite do omejila nazaj v odprtino.
5. Znova izvlecite merilno palico za olje.

18 Stanje olja mora biti med oznakama MIN in MAX.

Če je stanje olja prenizko (MIN ali manj), dolijte olje enake kakovosti.

1. Preverite oljno tesnilo. Če je poškodovano, ga morate zamenjati.
2. Merilno palico za olje vstavite do omejila nazaj v odprtino.

Kdaj moram menjati olje?

Prvič je treba olje menjati po 50 delovnih urah, nato pa po vsakih 500 delovnih urah.

Potrebni sta dve osebi.

Menjava:

1. Cepilni steber mora biti v nevtralnem položaju.
2. 17 Izvijačite merilno palico za olje.
3. Pod cepilnik drv postavite posodo z zmogljivostjo vsaj 3,5 litre olja.
4. 17 Odvijte izpustni čep (21), da lahko olje izteka.
5. Ponovno vstavite tesnilo in izpustni čep.
6. 18 Skozi lijak vljite novo hidravlično olje (Za količine glejte Tehnične podatke«).
7. Očistite merilno palico za olje in oljno tesnilo.
8. Preverite oljno tesnilo. Če je poškodovano, ga morate zamenjati.
9. Merilno palico za olje vstavite do omejila nazaj v odprtino.
10. Po menjavi olja naj cepilni steber nekajkrat zapelje navzgor in navzdol brez obremenitve.

Staro olje pravilno odstranite (krajevno zbirališče starega olja). Staro olje je prepovedano vlivati v tla ali mešati z odpadki.

Hidravlično olje

① Za cepilnik drv priporočamo naslednja hidravlična olja:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → št. naročila 400142 (1 liter)
Mobil DTE 11
ali enakovredna olja

Drugih vrst olja ne uporabljajte. Uporaba drugih vrst olja vpliva na delovanje cepilnika drv.

Navodila za transport

Pred vsakim prevozom
- vpeljite cepilni steber
- izklopite napravo,
- zaprite pokrov oljnega rezervoarja
- izvlecite omrežno stikalo
— odstranite razrezan material

7 Za transportiranje primite z eno roko ročaj (14) in cepilnik drv rahlo prekucnite k sebi. V tem položaju lahko cepilnik brez težav prestavite.

■ 9 Za prevoz z žerjavom uporabite predvideno dvižno točko (A).
■ Napravo zaščitit, da se ne prevrne ali ne zdrsi proč, će jo prevažate z žerjavom.
■ Napravo v avtu prevažajte le v prtljažniku ali na ločeni transportni površini.
9 Cepilnik drv v ta namen pritegnite s pasom za zategovanje.

Skladiščenje

Pred vsakim skladiščenjem

• vpeljite cepilni steber
• izklopite napravo,
  — zaprite pokrov oljnega rezervoarja
• izvlecite omrežno stikalo!

Naprave, ki jih ne uporabljate, skladiščite na suhem in zaklenjenem mestu, zaščitene pred zmrzaljo, nedosegljivo otrokom in nepooblaščenim osebam.

Za podaljšanje življenjske dobe naprave in brezhibno delovanje upoštevajte naslednje:

• Temeljito očistite napravo.
• preverite, ali so na napravi sklopi poškodovani ali obrabljeni.

Garancija

Pred vsakim odpravljanjem motenj

– Izklopite napravo,
– Izvlecite omrežno stikalo!

Težava Možni vzrok Odpravljanje motnje
Deblo se ne cepi(premajhna cepilna moč)	⇒ Deblo ni pravilno postavljeno⇒ Deblo prekoračuje največje dovoljene dimenzije ali pa je les za stroj pretrd⇒ Cepilna zagozda ne cepi⇒ Olje pušča⇒ Hidravlični tlak prenizek⇒ Napačni priključni vod (daljši kot 10 m ali premajhni presek žil)	⇒ Deblo ponovno nastavite⇒ Deblo prirežite na dovoljene dimenzije⇒ Nabrusite cepilno zagozdo, preglejte brazde in zareze⇒ Pod cepilnik postavite kos kartona, da ugotovite, kje pušča. Za odpravo težave se obrnite na izdelovalca.⇒ Preverite stanje olja; po potrebi olje dolijte. Problema ni mogoče odpraviti, obrnite se na izdelovalca.⇒ Uporabite pravilne priključne vode
Pomikalo debel med premikanjem niha ali močno vibrira	⇒ Zrak v krogotoku⇒ Cepilni steber ni dovolj namazan ali naoljen	⇒ Odprite rezervoar za olje⇒ Preverite stanje olja; po potrebi olje dolijte.⇒ Namažite cepilni steber ali ga naoljite z okolju prijaznim razpršilnim oljem. Problema ni mogoče odpraviti, obrnite se na izdelovalca.
Pomikalo debel ne izpelje	⇒ Hidravlična črpalka okvarjena	⇒ Za odpravo težave se obrnite na izdelovalca.
Motor zažene, vendar se cepilni steber ne vpotegne	⇒ Napačna smer vrtenja motorja	⇒ Preverite smer vrtenja motorjaTrifazni tok: Prestavite smer vrtenja
Motor se ne zažene	⇒ ni omrežne napetosti⇒ 2-fazni tek pri motorju na trifazni tok⇒ priključni kabel je pokvarjen⇒ Elektromotor je okvarjen	⇒ preverite varovalko⇒ Varovalko in napeljave naj preveri električar⇒ Priključni kabel zamenjajte ali ga dajte preveriti električarju⇒ Za odpravo težave se obrnite na izdelovalca.

Ob nadaljnjih motnjah ali vprašanjih se obrnite na svojega krajevnega trgovca.

Tehnični podatki

Vrsta / Model ASP 8 N-2
leto izdelave glejte zadnjo stran
Cepilna moč 80 kN (8 t)
Sistemski tlak 21,0 Mpa (210 bar)
Hitrost predtoka ca. 0,06 m/sek. (6,0 cm/sek)
Hitrost povratnega teka ca. 0,19 m/sek. (19,4 cm/sek)
Dolžina lesa 100 - 550 mm
Premer lesa 80 – 300 mm
Cepilni hod 485 mm
Hidravlično olje (maks.) 4,0 litrov
Zmogljivost motorja P	_1 = 3500 W S6 40 %
Priključek 400 V 3~ / 50 Hz
nivo zvočnega tlaka LPA (Prosti tek) 83,6 dB (A)
nivo zvočnega tlaka LPA (Tek pod napetostjo) 89,7 dB (A)
Dimenzije Dolžina 845 x širina 935 x višina1500 mm
Teža 108,8 kg

Stikalni načrt

N L1 L2 L3 PE SB1 M C KM M SB2 FR1 FR2

Hidravlični načrt

v skladu z določili zgoraj navedene Direktive ES, kot tudi zahtevam drugih zadevnih pravilnikov: 2014/30/EU, 2011/65/EU

SLO Shranjevanje tehnične dokumentacije:
