NÁVOD NA OBSLUHU ASP 8 N-2 ATIKA

Mit szabad aprítanom?

Stroj nesmiete obsluhovať bez dokladného preštudovania tohto návodu, rešpektovania všetkých uvedených pokynov a jeho riadneho zmontovania.

Návod si dobre odložte pre použitie v budúcnosti.

Obsah

Obsah dodávky 147
Symboly na prístroji / Návod na používanie 147/148
Použitie podľa predpisov 148
Ostatné riziká 148
Bezpečnostné pokyny 148
Popis prístroja / Náhradné diely 150
Montáž	151
Umiestnenie stroja 151
Uvedenie do prevádzky 151
Práca so štiepačom palivového dreva 152
Údržba a starostlivosť	153
Pokyny na prepravu 154
Uskladnenie	154
Záruka	154
Možné poruchy 154
Technické údaje 155

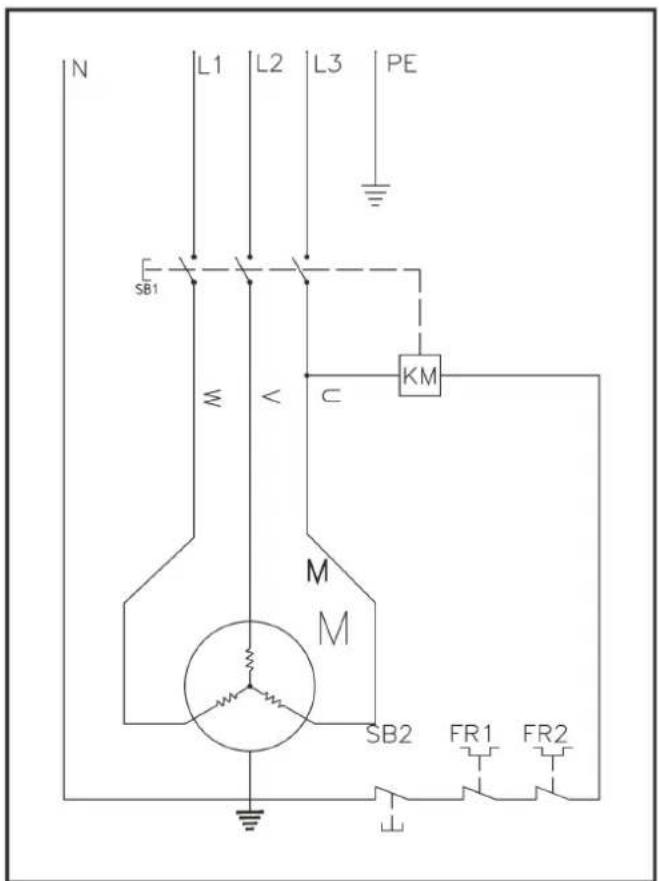

Schéma zapojenia 155

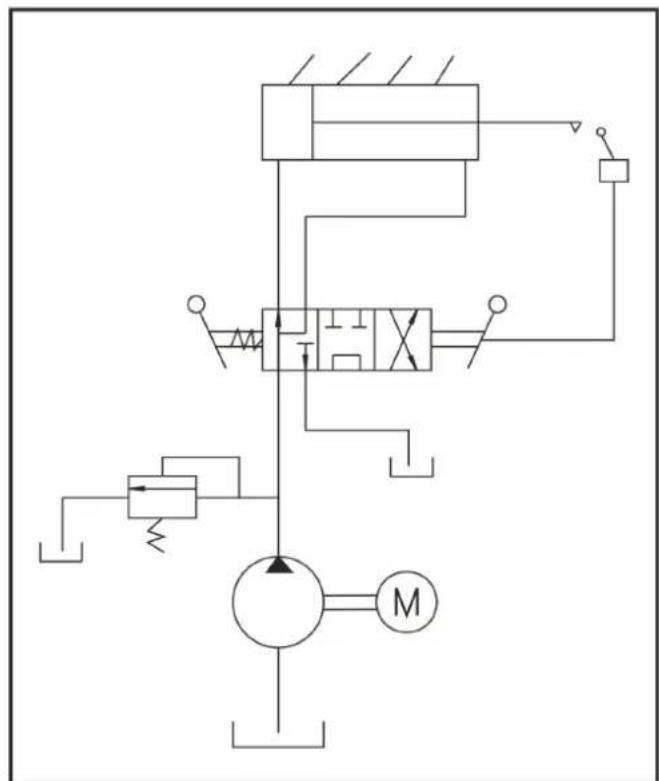

Schéma hydrauliky 155
Prehlásenie o zhode – ES	166

1 Obsah dodávky

▶ kompletnost'
▶ príp. poškodenia dopravou

Výhrady oznámte okamžite obchodníkovi, podávatel'ovi príp. výrobcovi. Neskoršie reklamácie nebudú uznané.

Symboly prístroja

Pred uvedením prístroja do prevádzky prečítat' a dbať na návod na použitie a bezpečnostné pokyny.

Noste ochranné slúchadlá!

Pri práci používajte ochranné okuliare ako ochranu pred odfrkujúcími trieskami.

Počas práce používajte bezpečnostnú obuv ako nôh pred padajúcim rezivom.

Je zakázané namontované ochranné prvky odmontovať alebo menit'.

Obsluha možná iba jednou osobou! Iné osoby, domáce alebo úžitkové zvieratá sa nesmú v pracovnom okruhu stroja nachádzať. Minimálna vzdialenost je 5 m.

Nebezpečenstvo porezania a pohmoždenia. Nikdy sa nedotýkajte nebezpečných oblastí, keď je štiepací nôž v pohybe.

Udržujte vo Vašej pracovnej oblasti poriadok! Neporiadok môže mať za následok nehody.

Pozor! Pohybujúce sa časti stroja!

Všetku pozornosť venujte pohybu štiepacieho noža.

Nesnažte sa uvolnit' zaklieštené kmene rukami.

Pozor!

Pevne držte diel počas štiepenia držiakmi.

Starého oleja sa zbavte podľa zákona (zberné miesto). Je zakázané vylievať starý olej do pôdy alebo zmiešať ho s odpadom.

Pred uvedením štiepačky na palivové drevo odvzdušnite hydraulické zariadenie. (vid „Uvedenie do prevádzky“)

Bod zdvihu

Miesto na upevnenie nákladu

Dbajte na smer otáčania motora (vid' šípka na motore), pretože ak

sa točí motor nesprávnym smerom poškodzuje to olejové čerpadlo. (vid „Uvedenie do prevádzky“).

Elektrické prístroje nepatria do domového odpadu.

Pre prístroje, príslušenstvo a balenie zaistite recykláciu, ktorá nezaťažuje životné prostredie.

Podľa smernice EU 2012/19/EU o elektro- a elektronických starých prístrojoch, nieje potrebné tieto prístroje jednotlivo zhromažďovať a dodat’ k ekologickej recyklácii.

Hroziace nebezpečenstvo alebo nebezpečná situácia. Nerešpektovanie tohto pokynu môže mať za následok zranenia alebo hmotné škody.

Dôležité pokyny pre primerané zaobchádzanie.

Nerešpektovanie týchto pokynov môže viest' k poruchám.

Pokyny pre užívatel'a. Tieto upozornenia Vám pomôžu využit' optimálne všetky funkcie.

• Štiepač palivového dreva je určený výhradne iba pre túto činnosť.
• Štiepač palivového dreva je určený iba na súkromné používanie v domácnosti, alebo pre kutilov.
• Štiepačkou je možné štiepiť iba polená, ktoré sú rovno (kolmo) narezané.
• Cudzie telesá (klince, drôt, betón, atd.) je nutné zo štiepaného dreva bezpodmienečne odstránit.
• K použitiu podľa predpisov patrí aj dodržiavanie výrobcom predpísaných podmienok pre prevádzku, údržbu a rekonštrukciu a dodržiavanie bezpečnostných predpisov uvedených v návode.
• Treba dodržiavať platné príslušné predpisy pre ochranu proti úrazom, ako aj ostatné všeobecne uznávané pracovno-medicínske a bezpečnostno-technické predpisy.
• Každé d'alšie iné použitie platí ako použitie, ktoré nie je v súlade s predpismi. Za škody každého druhu, ktoré z toho vyplynú, výrobca neručí: Riziko nesie sám užívatel'.
• Svojvolné zmeny na stroji vylučujú ručenie výrobcu za chyby každého druhu, ktoré z toho vyplynú.

Nástroj môžu pripravovat, používat a vykonávat na ŋom údržbu iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách vyplývajúcich z jeho používania. Rekonštrukčné práce smieme prevádzat len my, príp. nami menované servisné miesta.

Ostatné rizikáOstatné riziká

⚠️ Aj pri používaní podľa predpisov môžu aj napriek dodržaniu príslušných bezpečnostných opatrení vznikat’ zvyškové riziká podľa konštrukcie určenej účelom použitia.

Ostatné riziká je možné minimalizovat', keď budú spoločne dodržiavané „Bezpečnostné predpisy“ a „Použitie podľa predpisov“ ako aj Návod na obsluhu.

Ohľaduplnosť a opatrnosť znižujú riziko úrazu osôb a poškodení.

• Nebezpečenstvo poranenia v dôsledku odlietavajúcich kusov dreva.
• Nebezpečenstvo poranenia nôh v dôsledku padajúceho štiepaného materiálu.
• Nebezpečenstvo poranenia prstov pri uvolňovaní zakliesnených kusov dreva.
• Ignorovanie alebo prehliadnutie bezpečnostných opatrení môžu zapríčinit' zranenie užívateľa či majetkovú škodu.
• Pri nepozornosti, nedodržaní bezpečnostných predpisov a pri neodbornom použití môže štiepací nôž v pohybe spôsobit' poranenia na ruke alebo na prstoch.
• Ohrozenie el. prúdom z elektrického prípojného vedenia, ktoré nezodpovedá predpisom.
• Kontakt s časťami pod elektrickým prúdom pri otvorených elektrických súčiastkach.
• Nebezpečenstvo popálenia a pošmyknutia sposobené vytečenou hydraulickou kvapalinou.
• Poškodenie sluchu pri dlhšie trvajúcich prácach bez ochrany sluchu.

Okrem toho nemôžu napriek všetkým prijatým opatreniam vznikať zretelné zvyškové riziká.

Bezpečnostné pokyny

Pred spustením tohto výrobku do prevádzky si prečítajte a dodržujte nasledujúce upozornenia a predpisy predchádzania pracovným úrazom Vášho zväzu povolaní popr. platné bezpečnostné predpisy Vašej zeme, aby ste sa vyvarovali sám a i iných pred možnými zraneniami.

i Bezpečnostné predpisy dajte všetkým osobám, ktoré pracujú so strojom.

• Osoba pracujúca so štiepačkou palivového dreva musí byt príslušne poučená o stanovenom nasadení a použití štiepačky palivového dreva a takisto oboznámená s bezpečnostnými upozorneniami.

• Pred použitím sa bližšie zoznámte so strojom pomocou Návodu na použitie.

• Nepoužívajte prístroj pre účely, pre ktoré nebol určený (vid „Použitie zodpovedajúce účelu“ a „Práca so štiepačom palivového dreva“).

• Bud'te pozorní. Dávajte pozor na to, čo robíte. K práci pristupujte s rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri použivaní prístroja môže viest' k vážnym poraneniam.
• Deti a mládež do 18 rokov, ako aj osoby, ktoré nie sú oboznámené s návodom, nesmú tento nástroj používať.
• Nikdy nepracujte so strojom, ak sú v blízkosti d'alšie osoby, predovšetkým deti alebo domáce zvieratá.
• Nenechajte d'alšie osoby, predovšetkým deti, dotýkat' sa častí stroja alebo motora.

Osobná ochranná výstroj

- Nikdy nepracujte bez použitia príslušnej ochrannej výstroje:

• žiadne volné oblečenie alebo ozdoby, tieto môžu byt' zachytené pohyblivými čast'ami
• Ak máte dlhšie vlasy, použite vlasovú siet'ku.
• Ochranné okuliare a ochrana sluchu
• Pevná obuv s výstužou na ochranu prstov (bezpečnostná obuv)
• Dlhé nohavice
• Pevné rukavice
• Kufrík prvej pomoci.
  – Prípadne mobilný telefón.

Pred uvedením do prevádzky a pravidelne počas prác preverujte nasledujúce. Dodržujte príslušné odseky v prevádzkovom návode:

- v pracovnom okruhu nie sú žiadne d'alšie osoby, deti či domáce zvieratá.

- bol pre vás zabezpečený bezprekážkový pohyb dozadu,

— bol zaistený pevný postoj.

• Zaručuje pracovné miesto nemožnosť prevrátenia? Udržujte vo Vašej pracovnej oblasti poriadok! Neporiadok má za následok zranenie -nebezpečie prevrátenia, pošmyknutia!
• Berte do úvahy vplyvy okolia:

- Nepracujte počas zlých svetelných podmienok (napr. hmla, dážd', sneženie, súmrak).

- Nepracujte za zlých poveternostných podmienok (napr. za nebezpečenstva blesku, dažďa, snehovej fujavice).

• Užívatel' je vždy zodpovedný za úrazy alebo nebezpečie voči d'alším osobám alebo za škody na majetku.
• Dbajte na pevný postoj a udržujte v každom čase rovnováhu.
  • Nemeňte prístroj resp. diely prístroja.

Bezpečnostné pokyny pre štiepačku palivového dreva

- ⚠️ Štiepačku obsluhuje iba 1 osoba.

• Nikdy neštiepajte polená, ktoré obsahujú cudzorodé predmety (kov).
• Rozštiepané polená predstavujú nebezpečný pracovný priestor. Nebezpečenstvo potknutia, pošmyknutia alebo pádu. Udržiavajte pracovisko upratané.
• Pri zapnutom stroji nepribližujte ruky k pohyblivým častiam stroja.
• Štiepajte iba drevo, ktoré zodpovedá rozmerom na spracovanie.

• Nikdy nepracujte sami. Vždy udržujte vizuálny alebo hlasový kontakt s ďalšou osobou, ktorá v prípade potreby môže poskytnúť pomoc.
• Vypnite ihned' motor pri hroziacom nebezpečí alebo v prípa-de núdze.
• Nikdy nenechte stroj běžet bez dozoru.
• V prípade, že sa dostavia telesné problémy (napr. bolesti hlavy, závraty, nevol'nosť atd.), okamžite ukončite prácu – hrozí zvýšené nebezpečenstvo úrazu!
• Nepreťažujte stroj. Stroj pracuje lepšie a bezpečnejšie v udanej výkonovej oblasti.
• V priebehu práce urobte prestávky, aby sa motor ochladil.

Zachovanie sa v núdzovom prípade

• Prípadné poranenie ošetrite podľa pravidiel prvej pomoci a čo najrýchlejšie vyhlľadajte lekára.
• Zraneného chráňte pred d'alším prípadným poranením a zabezpečte klúdovú polohu.

• Elekto-náradie, príslušenstvo a jeho prídavné prvky používajte vždy v intenciách tu uvedených pokynov. Vždy berte do úvahy konkrétne pracovné podmienky a účel činnosti. Použitie elektro-náradia na iné účely ako je určené vedie vždy k nebezpečným situáciám.
• Prístroj nepostrekujte vodou. (zdroj nebezpečenstva elektrický prúd).
• Stroj nenechávajte na daždi a nepracujte počes dažd'a.

• Starostlivo prístroj ošetrujte:

– Pred d'alším použitím stroja musia byť ochranné prípravky alebo l'ahko poškoditel'né diely skontrolované, či sú schopné bezchybnej a správnej funkcie podľa predpisov.

Stroj prevádzkujte iba so všetkými správne namontovanými ochrannými prvkami a na stroji nemeňte nič, čo by mohlo znížit' bezpečnosť prevádzky.

– Preverte, čo pohyblivé časti bezchybne fungujú a nezasekávajú sa, alebo či nie sú poškodené. Všetky časti musia byť správne namontované a musia spĺňať všetky podmienky, aby bola zaistená bezchybná prevádzka.
- Poškodené ochranné prípravky a časti musia byť odborne opravené alebo vymenené v uznanej odbornej dielni, pokial' nie je v návode na použitie uvedené inak.
– Poškodené alebo nečitateľné bezpečnostné nálepky treba nahradit' novými.

• Nenechávajte vsadené náradie v prístroji!
  Pred spustením prístroja skontrolujte, či je všetko náradie odstránené.
• Uchovávajte nepoužívané prístroje na suchom uzamknutom mieste mimo dosahu detí.

• Stroj vypnite a vytiahnite siet'ovú zástrčku zo zásuvky pri:

• opravách

• údržbe a čistení
• odstránenie porúch
  – preverovaní prípojných vedení, či nie sú zapletené alebo poškodené
• doprave a skladovaní
• vzdialení sa od prístroja (i pri krátkom prerušení práce)

Nevykonávajte iné opravy na píle, ako tie ktoré sú popísané v kapitole Údržba a čistenie. V d'alších prípadoch je nutné sa obrátit' na odborný servis menovaný výrobcom alebo priamo na výrobcu.

Opravy ostatných častí stroja má vykonávať výrobca príp. jeho servisné miesta.

Používajte iba originálne súpravy a diely príslušenstva. Použitím iných náhradných dielov a i- ného príslušenstva môžu vzniknút' pre uživateľa úrazy. Za škody, ktoré z toho vyplynú, výrobca neručí.

• Prevedenie prípojnych vedení podľa IEC 60245 (H 07 RN-F) s priemerom žíl minimálne
  5 × 1,5 mm^2 pri dížke kábla max. do 10 m.
• Nikdy nepoužívajte kábel dlhší ako 10 m. Dlhšie káble môžu spôsobit' výpadok prúdu. Motor nedosiahne svojho maximálneho výkonu, funkcia stroja je redukovaná.-
• Zástrčky a spojovacie zásuvky na prípojných vedeniach musia byť z gumy, mäkkého PVC alebo iných termoplastových materiálov o rovnakej mechanickej pevnosti alebo musia byť takýmto materiálom potiahnuté.
• Zásuvné zariadenie prípojného vedenia musí byt' chránené proti postrekovej vode.
• Pri kladení prípojného vedenia dbat' na to, aby neprekážalo, nebolo stlačené, nebolo zalomené a spojenie so zásuvkou nebolo vlhké.
• Pri použití káblového bubna kábel úplne odviňte.
• Kábel nepoužívajte na účely, pre ktoré nie je určený. Ochraňujte kábel pred horúčavou, olejom a ostrými hranami. Nepoužívajte kábel na vytiahnutie zástrčky zo zásuvky.

• Kontrolujte pravidelne predlžovacie káble a vymeňte ich, ak sú poškodené.

• Nepoužívajte žiadne chybné prípojné vedenia.

• Vonku používajte len pre toto použitie povolené a zodpovedajúco označené predlžovacie káble.
• Nepoužívať žiadne provizórne elektrické pripojenia.
• Ochranné zariadenia nikdy nepremost'ovat' alebo vyrad'ovat' z prevádzky.

Elektrické pripojenie príp. opravy elektrických častí stroja treba uskutočnit' prostredníctvom odborníkov na elektriku s koncesiou alebo našimi servisnými miestami. Musia sa dodržovať mieste predpisy, obzvlášt' predpisy týkajúce sa ochranných opatrení.

1 8 Popis prístroja / Náhradné diely

Štiepačku palivového dreva pripojte k sieti až po úplnom zložení!

Namontujte kolesá, stôl ako aj ovládacie ramená ako je znázornené na obrázkoch 2 – 6 návodu na montáž a návodu na obsluhu.

Po montáži sa uistite, že všetky skrutky sú pevne utiahnuté.

Umiestnenie stroja

10 Prístroj musí byt' umiestnený na stabilnom a rovnom podklade a zabezpečený proti prevrhnutiu (napr. betónová podlaha). Aby bolo možné predíst' jeho prevrhnutiu, je potrebné prístroj priskrutkovat' k podlahe pomocou dvoch zápustných kolíkov (minimálne M10 x 80).

Dbajte na to, aby pracovisko spíňalo nasledujúce podmienky:

— protišmykové
- rovné
— bez nebezpečenstva potknutia
— dostatočné osvetlenie

Stroj neuvádzajte do činnosti v blízkosti zemného plynu, benzínových výparov, alebo d'alších tekutých látok, ktoré sú horľavé.

Uvedenie do prevádzky

■ Uistite sa, že stroj je kompletne zmontovaný podľa predpisov.
■ Pred každým použitím skontrolujte:

- prípojné vedenia na vadné miesta (trhliny, rezy a pod.)

nepoužite žiadne vadné vedenie

• poškodenie prístroja (vid „Bezpečnostné pokyny“)
  – či sú všetky skrutky pevne dotiahnuté
• Hydrauliku na presiaknutie oleja
• Hydraulické hadice a hadicové spoje
• Vypínacie zariadenia
• stav oleja

Odvzdušnenie

Uvolnite uzáver olejovej nádrže o niekoľko otáčok, aby mohol stlačený vzduch uniknúť.
➢ Nechajte uzáver olejovej nádrže počas prevádzky otvorenú.
Po ukončení práce a skôr ako budete so štiepačkou hýbať opät' uzavrite uzáver olejovej nádrže, aby olej nevytiekol.

① Ak nebude hydraulické zariadenie odvzdušnené, uzavretý vzduch poškodí tesnenie a spôsobí trvalé poškodenie štiepačky na palivové drevo.

Pripojenie k sieti

• Porovnajte napätie uvedené na typovom štítku prístroja s napätím siete a zapojte prístroj na predpisom zodpovedajúcu zástrčku.
  ■ Použite predlžovací kábel s dostatočným prierezom
• Pripojenie prístroja prevedte cez prúdový chránič 30 mA.

Istenie: 16 A pomalé

Zapínanie

Prístroj sa vypne stlačením červeného gombíka.

⚠ Pred každým použitím zariadenia najskôr skontrolujte funkciu vypínacieho systému (zapnutím a vypnutím). Nepoužívajte prístroj, na ktorom sa nedá spínač ani zapnút', ani vypnút'. Poškodené spínače musia byt' okamžite servisom opravené alebo vymenené za nové.

Istenie proti opätovnému rozbehu pri výpadku prúdu (vypínač pri nulovom napāti)

① Pri výpadku prúdu sa prístroj automaticky vypne. Nové zapnutie sa vykoná opätovným stlačením zeleného gombíka.

Štiepačka palivového dreva s 400 V 3\~

Dbajte na smer otáčania motora (vid'bretože ak sa točí motor nesprávnym to olejové čerpadlo.

Kontrola smeru otáčania:

Zapnite motor, štiepací nôž automaticky zájde do najvyššej polohy.
Pokial' sa štiepací nôž v najvyššej polohe už nachádza : uchopte obe ovládacie páky a zatlačte ich smerom nadol, štiepací nôž zájde nadol.
➢ Pokiaľ sa štiepací nôž po rozbehu motora nepohybuje, tak motor vypnite a zmeňte smer otáčania.

14 Smer otáčania môžete zmenit' tak, že zasuniete skrutkovač do príslušnej štrbiny v prírube zástrčky a l'ahkým tlakom pohybom dol'ava alebo doprava nastavíte správny smer otáčania.

Hydraulika

• Stroj nikdy nespúšťajte ak hrozí nebezpečenstvo prostredníctvom hydraulickej kvapaliny.
• Uistite sa, že stroj a pracovné miesto sú čisté bez olejových škvín.
  Nebezpečenstvo pošmyknutia a nebezpečenstvo ohňa.
• Pravidelne kontrolujte množstvo hydraulického oleja v nádrži (vid kapitola o údržbe a starostlivosti).

Obsah nádrže: 4,0 l

Práca so štiepačom palivového dreva

Čo môžem štiepat'?

Vel'kost' štiepaného dreva (reziva).

Dížka: min. 100 – max. 550 mm

Priemer: min. 80 – max. 300 mm

- tenké drevo je obtiažne štiepať ak má viac výrastkov alebo ak sú drevné vlákna príliš silné.

Neštiepajte zelené rezivá (čerstvé). Suché uskladnené drevo rozštiepite jednoduchšie a nebudete mat' problémy s častým „zakusnutím" dreva ako u vlhkého reziva.

Tvrdé drevo má sklon k výbušnému praskaniu: Zvýšte pri jeho štiepaní pozornosť!

Dbajte na to, aby zablokované drevo mohlo prasknút. V žiadnom prípade nepoužívajte drevo, ktoré nebolo odl'ahčené.

Doležité pokyny pre štiepanie:

Príprava:

11 Spracujte drevo na štiepanie do potrebných rozmerov a dbajte na to, aby ste drevo narezali rovno. Šikmo odrezané drevo sa môže pri štiepaní vyšmyknút.

Rezivo vkladajte do štiepača tak, aby pre Vás nevzniklo žiadne nebezpečenstvo.

⑪ 12 Skontrolujte pred štiepaním, či je štiepací stípik dostatočne namazaný, aby mohol bez problémov zachádzat' a vychádzat'.

Obsluha

Práca obojručná

Štiepačku dreva môže obsluhovat' iba jedna osoba. Štiepačku dreva nesmú nikdy obsluhovat' dve alebo viaceré osoby.

1. Prístroj sa zapne stlačením zeleného gombíka. Počkajte niekol'ko sekúnd pokial' motor dosiahne svojich otáčok a pokial' sa natlakuje hydraulika.

i U štiepačky palivového dreva s trojfázovým motorom (400 V 3\~) dbajte na smer chodu motora, pretože zlý smer otáčania pri prevádzke motora poškodzuje olejové čerpadlo.

① Pri teplotách nižších ako -5^ C nechajte štiepačku dreva bežat' aspoň 15 min. naprázdno, aby sa mohol zohriat' olej.

1. Stlačte obe ovládacie madla súčasne nadol.

→ Štiepací nôž zíde nadol a rozštiepi kmeň.

Prestavenie výšky zdvihu

Pri kratších kusoch dreva môžete pracovný výkon zvýšit s krátením spätného chodu štiepacieho noža.

1. Rozštiepené poleno položte kolmo na stôl.
   Dávajte pozor, aby poleno stálo priamo na stole. Nikdy neštiepajte ležiace poleno alebo poleno, ktoré je položené šikmo.
   ① Materiál určený na štiepanie spracovávajte výhradne iba v smere vlákien. Ak štiepate materiál proti smeru vlákien, môže dôjst' k poškodeniu stroja.
2. 15 Pridržte kmeň napínacími lištami. Aby ste mohli poleno rozštiepit' v stabilnej a bezpečnej polohe, musí sa nachá-dzat' v strede medzi upínacími čel'usťami.
   i Dbajte na to, aby boli upínacie čel'uste nastavené s ohľadom na priemer polena. Pri malých priemeroch musia byť nastavené smerom dovnútra.

⚠️ Naštiepané drevo odstráňte z vašej bezprostrednej blízkosti. Tým predídete pracovným úrazom.

• Nikdy neskúšajte štiepit' 2 ks dreva v jednom pracovnom kroku.
• Nikdy rezivo v priebehu pracovného kroku nevymieňajte (neupravujte jeho polohu, alebo ho nenahrádzajte iným).

① Nikdy rezivo, ktoré sa očividne nedá rozštiepiť, neskúšajte prinútiť ku štiepeniu tým, že budete počas viacerých sekúnd „tlačit“ na ovládacie rokoväte. To môže viest’ k poškodeniu motora.

Umiestnite kmeň opät' na stôl a opakujte štiepanie, alebo odložte kmeň nabok.

Ako uvol'nit' zaklieštené rezivo v stroji.

Existuje nebezpečie, že výrastkove drevo sa pri štiepaní zasekne.

1. Vypnite stroj a vytiahnite kolík zo zásuvky.
2. Nesnažte sa uvolniť zaklieštené kmene rukami.
3. Zaseknuté poleno opatrne drevenou tyčou pohybom sem a tam uvolnite. Štiepací stroj nepoškod'te!

⚠️ Nikdy zaseknutý kmeň nevyrezávajte pílou.
⚠️ Nežiadajte inú osobu o pomoc.

Ukončenie práce:

• Prístroj vypnút'
  – Vytiahnut' siet'ovú zástrčku.

Rozsiahlejšie údržbové a čistiace práce, ako sú popísané v tejto kapitole, smú byť vykonávané len zákazníckym servisom.

Po údržbe a čistení odstránené bezpečnostné zariadenia musia byť bezpodmienečne znovu odborne namontované spät’ a skontrolované.

Používať len originálne diely. Iné diely môžu viest' k nepredvídaným škodám a poraneniam.

Dávajte pozor na to, aby ste nezabudli po ukončení opravy alebo údržby náradie v prístroji.

i Dbajte na dodržiavanie následných krokov, aby funkcie stroja boli zachované.

■ Po skončení práce stroj riadne vyčistite.
- Odstráňte všetky zvyšky živice.
■ Preverte množstvo oleja príp. olej vymeňte.

- Stroj pravidelne kontrolujte z hl'adisk následujúcích nedostatkov ako sú

• uvol'nené upevnenie
• opotrebované alebo poškodené diely prístroja
• správne namontované a funkčné nepoškodené kryty a ochranné prvky.

- Kontrolujte pravidelne hydraulické hadice a hadicové spoje z hľadiska ich tesnosti a pevnosti.

■ 12 Štiepací stípik pravidelne natierajte tukom alebo ekologickým olejom v rozprašovači.

Naostrenie štiepacieho noža

Po dlhšom čase prevádzky prístroja, ak príde ku zníženiu štiepacieho výkonu alebo v prípade ľahkej deformácie ostrie štiepacieho noža pribrúste alebo ho naostríte jemným pilníkom (odstráňte zbytky).

Ako skontrolovat' stav oleja?

1. Štiepací stípik musí byť zasunutý.
2. 17 Odmerku vytiahnite.
3. Očistie mierku a tesnenie.
4. Čistú odmerku zasuňte opäť do otvoru až na doraz.
5. Odmerku opät' vytiahnite.

Spravny stav oleja musí ležať medzi MIN a MAX.

→ Pri nízkom stave oleja (MIN alebo nižšom), doplňte rovnako hodnotný olej.

1. Skontrolujte tesnenie. Nesmie byt' poškodené. Pri poškodení vymenit'.
2. Odmerku opät' vytiahnite.

Kedy je nutné olej vymenit'?

Prví olej je potrebné vymenit' po 50 pracovných hodinách, potom každých 250 pracovných hodín

Sú potrebné dve osoby.

Výmena oleja:

1. Štiepací stípik musí byť zasunutý.
2. 17 Odmerku vytiahnite.
3. Nádobu (s minimálnym obsahom 3,5 l) postavte pod stroj.
4. 17 Odskrutkujte výpustný uzáver (21), aby mohol vytiect' olej.
5. Opät' nasad'te tesnenie a vložte vypúšťaciu zátku.
6. 18 Pomocou čistého lievika vlejte nový hydraulický olej (Množstvo si pozrite v „Technické údaje“).
7. Očistie mierku a tesnenie.
8. Skontrolujte tesnenie. Nesmie byt' poškodené. Pri poškodení vymenit'.
9. Odmerku opät' vytiahnite.
10. Po výmene oleja nechajte štiepací stroj niekol'kokrát sa zasunúť a vysunúť.

Starého oleja sa zbavte podl'a zákona (zberné miesto). Je zakázané vylievat' starý olej do pôdy alebo zmiešat' ho s odpadom.

Hydraulický olej

i Pre stroj odporučujeme následujúce oleje:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 → objednávacie čís. 400142 (1 liter)
Mobil DTE 11
alebo zrovnatelné

– Zasunút' štiepací stroj
- Prístroj vypnút'
– Zatvorit' uzáver olejovej nádrže
– Vytiahnut' siet'ovú zástrčku.
– Odstránit' štiepaný materiál

7 Na prepravu chyťte rukou rúčku (14) a sklopte štiepačku dreva zľahka k sebe. V tejto polohe je možné štiepačku bez námahy premiestnit'.

■ 9 Na prepravu pomocou žeriavu použite na to určené zdvíhacie body (A).
- Ked' prístroj prepravujete pomocou žeriavu, zaistite ho proti preklopeniu sa alebo zosunutiu.
■ V motorovom vozidle prevážajte prístroj len v kufri alebo na osobitnej prepravnej ploche.
9 Štiepačku dreva pritom zaistite v na toto určených bodoch pásmi na uchytenie nákladu.

Uskladnenie

– Zasunút' štiepací stroj
- Prístroj vypnút'
– Zatvorit' uzáver olejovej nádrže
– Vytiahnut' siet'ovú zástrčku

Nepoužité nástroje uskladnite na suchom, uzatvorenom mieste, ktoré je chránené pred mrazom, mimo dosahu detí a nepovolaných osôb.

Pred dlhším skladovaním dodržujte následovné pokyny, aby vaše nožnice mali dlhú životnosť a pri d'alšom použití jednoduché ovládanie:

– urobte dôkladné vyčistenie stroja.
- skontrolovať prístroj, či nie je poškodený alebo či nie sú diely opotrebované.

Záruka

Prosíme, prečítajte a rešpektujte priložené záručné prehlásenie a jeho podmienky.

Možné poruchy

• Prístroj vypnút'
  – Vytiahnut' siet'ovú zástrčku.

Problém	možná	príčina	Odstránenie
Rezivo nie je rozštiepnuté (slabý výkon)	⇒ zlá poloha reziva⇒ poleno prekračuje rozmery⇒ štiepací nôž neštiepi⇒ priesak oleja⇒ malý tlak oleja⇒ chybné prívodné vedenie (dlhšie ako 10 m alebo príliš malý jadrový priemer)		⇒ opät’ vložit’ do stroja⇒ použit’ dopor. rozmer⇒ naostrit’ štiepací nôž, skontrolovať, či nie je ostrie zanesené alebo či na ňom nie sú vruby⇒ Vložte pod stôl papier. Ak zistíte priesak obrát'te sa na odbornú firmu. vložte pod stroj papier.⇒ kontrola olejaak nejde závada odstránít, obrát'te sa na odbornú firmu.⇒ použit’ predpísaný kábel
štiepací stípik sa pri zasúvaní myká alebo silno vibruje	⇒ vzduch v systéme⇒ Štiepací stípik nie je dostatočne nama-zaný tukom alebo olejem.		⇒ Otvorte uzáver olejovej nádrže⇒ kontrola oleja⇒ Namažte štiepací stípik tukom alebo nastriekaj-te olejom v rozprašovači.ak nejde závada odstránít, obrát'te sa na odbornú firmu.
štiepací stípik sa nezasúva	⇒ závada v hydr. systéme		⇒ odb. Firma
motor naskočí, ale nedôjde k zasunutiu štiepacieho stípiku	⇒ chybný smer otáčania motora		⇒ skontrolovať smer otáčania motoratrojfázový prúd: zmenit’ smer otáčania motora
motor sa nerozbehne	⇒ chýba sieťové napätie⇒ trojfázový motor beží na 2 fáze⇒ závada príp. káblu⇒ poškodený motor		⇒ skontrolovať poistky⇒ nechat’ elektrikárom skontrolovať poistku a prívod⇒ výmena káblu⇒ odb. Firma

V prípade d'alších porúch alebo otázok sa, prosím, obrátte na svojho miestneho predajcu.

Technické údaje

Typ / Model ASP 8 N-2
Výrobný rok vid posledná strana
Sila na kline 80 kN (8 t)
Hydraulický tlak 21,0 Mpa (210 bar)
Rýchlost pri chode vopred ca. 0,06 m/sek. (6,0 cm/sek)
Rýchlost pri spätnom chode ca. 0,19 m/sek. (19,4 cm/sek)
Dížka 100 - 550 mm
Priemer 80 – 300 mm
Posuv na klin 485 mm
Hydraulický olej (max.) 4,0 Liter
Výkon motora P	_1 = 3500 W S6 40 %
Pripojenie 400 V 3~ 50 Hz
Hladina akustického tlaku LPA(Voľnobeh) 83,6 dB (A)
Hladina akustického tlaku LPA(Zaťaženie) 89,7 dB (A)
Rozmery Dížka 845 x Šírka 935 x Výška 1500 mm
Hmotnosť	108,8 kg

Schéma zapojenia

N L1 L2 L3 PE SB1 M C KM M M SB2 FR1 FR2

Schéma hydrauliky

Pritisnite rdečo tipko.

SK na vlastnú zodpovednosť, že výrobok

zodpovedá daným požiadavkám ES smernic a ustanoveniam následujúcich smernic: 2014/30/EU, 2011/65/EU

SK Následujúcie normy byly použité:

SLO Uporabljeni so bili naslednjih harmonizirani standardi:

EN 609-1:2017; EN 60204-1:2006+A1:2009+AC:2010;

EN 55014-1:2017; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-11:2000
