GEBRUIKSAANWIJZING ASP 8 N-2 ATIKA

Oorspronkelijke gebruiksaanwijzing

U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemon- teerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Inhoud

Lever hoeveelheid 108
Symbolen apparaat / gebruiksaanwijzing 108/109
Reglementaire toepassing 109
Restrisico's	109
Veiligheidsinstructies	110
Toestelbeschrijving / Reserveonderdelen 112
Montage	112
Plaatsen	112
Ingebruikname	112
Werken met de brandhoutsplijter 113
Onderhoud en verzorging 114
Transportinstructies	115
Opslag	115
Garantie	115
Mogelijke storingen 116
Technische gegevens 117

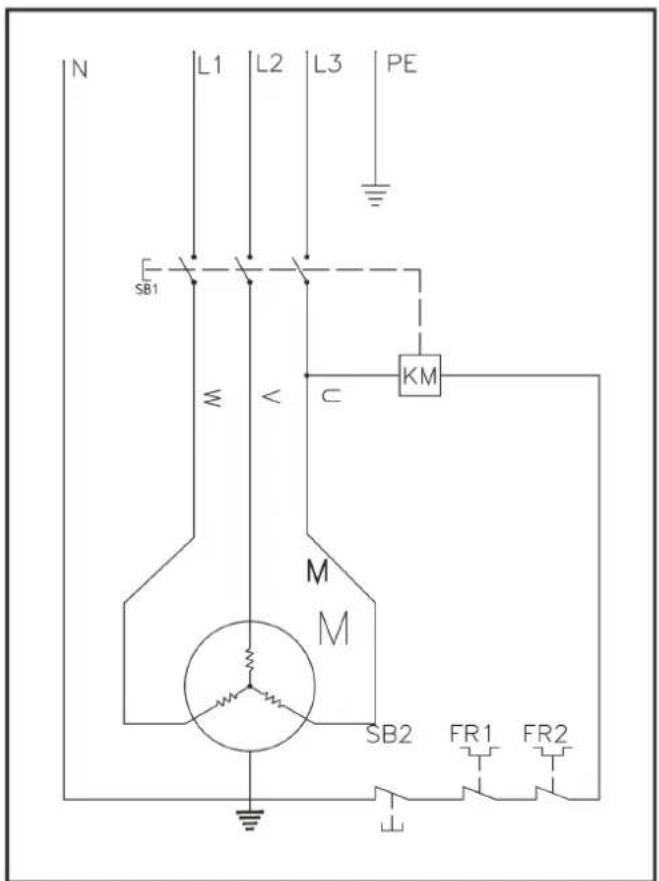

Schakelschema	117

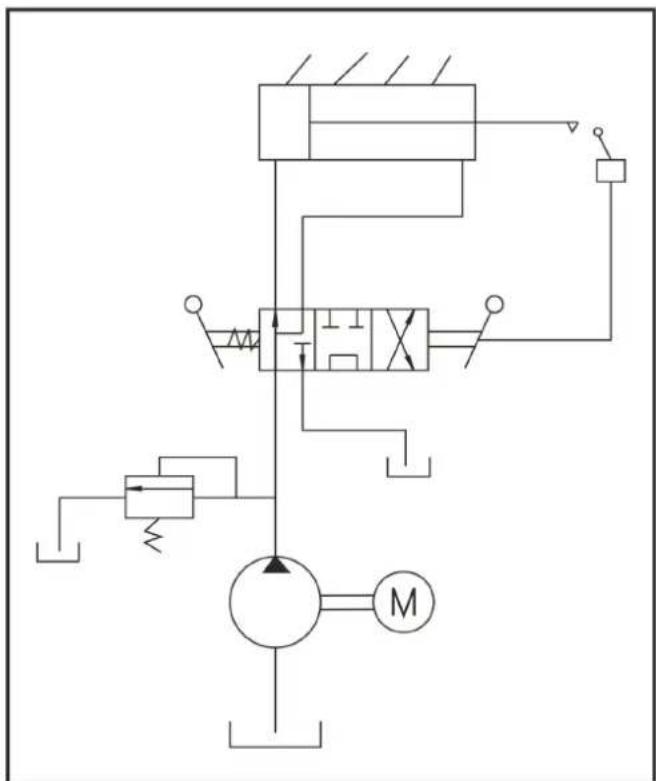

Hydraulicaschema	117
EG-Verklaring van overeenstemming 166

1 Lever hoeveelheid

Controleer na het uitpakken de inhoud van de verpakking op

▶ aanwezigheid van alle onderdelen
▶ eventuele transportschade

1	Voorgemonteerde toesteleenheid	8 Tafel met aflegvlak
2	Bedieningsarm rechts	9	Wielen
3	Bedieningsarm links	10	Zak schroeven
4	Spanklauwen	11	Gebruiksaanwijzing
6	Beschermbeugel rechts	12	Montage- en bedienblad
7	Beschermbeugel links	13	Garantieverklaring

Meld mogelijke klachten direct aan uw leverancier of fabrikant. Latere reclamaties worden niet in behandeling genomen.

Symbolen apparaat

Vóór ingebruikname de gebruiksaanwijzing en veiligheidsinstructies lezen en opvolgen.

Gehoorbescherming dragen. Bij het werken een veiligheidsbril dragen, om de ogen tegen spanen en splinters te beveiligen.

Bij het werken veiligheidsschoenen dragen, om de voet tegen vallende stammen te beveiligen.

Bij het werken veiligheidshandschoenen dragen, om de handen tegen spanen en splinters te beveiligen.

Niet aan regen blootzetten. Tegen vochtigheid beschermen.

Het is verboden beschermings- of veiligheidsinrichtingen te verwijderen of te wijzigen

Slechts voor bedrijf door één persoon! Niet betrokken personen, alsook huisdieren en vee uit de gevarenzone (minimum afstand 5 m) verwijderd houden.

Gevaar voor snijwonden en beknelling, grijp nooit in gevarenzones wanneer het splijtmes beweegt.

Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken.

Voorzichtig! Beweegde machinedelen! Richt steeds uw volledige opmerkzaamheid op de beweging van het splijtmes.

Verwijder vastgeknelde stammen niet met uw handen.

Attentie! Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerk-zaamheden en haal de netstekker uit de contactdoos.

Houd het werkstuk tijdens het kloven vast met de klembekken.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te laten of met afval te mengen.

Ontlucht de hydraulische installatie, voor u de brandhoutkliever in gebruik neemt. (zie "Ingebruikname")

Hefpunt

Sjorpunt

Let op de draairichting van de motor (zie de pijl op de motor), want door een onjuiste draairichting beschadigt de oliepomp. (zie "Ingebruikname")

Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.

Elektrische toestellen behoren niet in de huisafval.

Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen.

Volgens de Europese Richtlijn 2012/19/EU over oude elektronische apparaten en electronica moeten niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het niet opvolgen van deze aanwijzingen kan tot leiden.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

Neem alstublieft het ingesloten montage- en bedieningsblad ter hand, wanneer in de tekst naar het afbeeldings-nr. wordt verwezen.

Reglementaire toepassing

• De brandhoutsplijter is alleen bruikbaar voor het splijten van hout.
• De brandhoutsplijter is uitsluitend geschikt voor particulier gebruik in en om het huis en voor hobbydoeleinden.
• Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter.
  ■ Metalen delen (nagels, draad enz.) dienen absoluut uit het te splijten hout te worden verwijderd.

• Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

• De voor het bedrijf geldige ongevallenpreventievoorschriften alsook de overige algemeen erkende werkmedische en veiligheidstechnische regels moeten worden opgevolgd.

• Alle verdere toepassingen gelden als niet volgens de voorschriften. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.
• Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeie- ende schade van eenieder soort uit.
• Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zijn over de risico's. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

Restrisico's

⚠️ Ook bij reglementair gebruik kunnen ondanks opvolging van alle gebruikelijke veiligheidsbepalingen zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restrisico's.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

■ Verwondingsgevaar door afgesprongen stukken hout.
- Verwondingsgevaar voor de voeten door vallende stukken hout.
- Verwondingsgevaar voor de vingers bij het loslaten van de vastgeklemde houtblokken.
- Geïgnoreerde of over het hoofd geziene veiligheidsmaatregelen kunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom.
- Onoplettendheid, het niet aanhouden van de veiligheidsvoorschriften en onreglementair gebruik kunnen door het bewegende splijtmes tot verwondingen aan hand of vingers leiden.
- Gevaar door stroom door het niet juist aansluiten van de aansluitdraden.
- Het aanraken van onder spanning staande delen bij geopende elektrische delen.
- Brand- en uitglijdgevaar door hydraulische vloeistof die naar buiten is getreden.
- Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restrisico's bestaan.

Veiligheidsinstructies

Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

i Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

• Wie met de brandhoutsplijter werkt, moet een relevante opleiding gekregen hebben en moet met het gebruik van de brandhoutsplijter en de veiligheidsinstructies vertrouwd zijn.
• Maakt u zich voor gebruik met het toestel vertrouwd, dit met behulp van de originele gebruiksaanwijzing.
• Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de brandhoutsplijter").
• Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.
• Kinderen en jongeren onder 18 jaren alsook personen die met de handleiding niet bekend zijn, mogen het toestel niet bedienen.
• Werk nooit terwijl personen, vooral kinderen of huisdieren, in de buurt zijn.
• Laat andere personen, vooral kinderen, niet het werktuig of de motor aanraken.

Persoonlijke veiligheidsuitrusting

- Werk nooit zonder geschikte veiligheidsuitrusting:

• draag geen wijde kleding of sierraden, ze kunnen worden gegrepen door bewegende delen
• haarnet bij lang haar
• veiligheidsbril en geluidsbescherming
• vast schoeisel met beschermkap voor de tenen (veiligheidsschoenen)
• lange broeken
• Werkhandschoenen
• eerste-hulp-materiaal
• eventueel mobiele telefoon

Veiligheidsinstructies – Vóór het werk

Voer vóór de ingebruikname en regelmatig gedurende het werken de volgende controles uit. Houdt alstublieft in ieder geval rekening met de overeenkomstige paragrafen in de gebruiksaanwijzing:

• Werd het toestel geheel en volgens de voorschriften gemonteerd?
• Is het toestel in goede en veilige toestand?
• Zijn de handgrepen schoon en droog?

• Ga voor aanvang van de werkzaamheden na of:

• zich in het werkbereik geen andere personen, kinderen of dieren bevinden

• u zonder hinder van obstakels kunt terugwijken

• een veilige houding is aangenomen.

• Is de werkplaats vrij van struikelgevaren? Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken – gevaar van struikelen!

• Houdt rekening met de omgevingsinvloeden:

• Werk nooit bij ontoereikende lichtverhoudingen (bv bij mist, regen, sneeuwjacht of schemering).

• Werk niet bij slechte weersomstandigheden (b.v. regen, gevaar van bliksem, sneeuwjacht).

• Gebruik het toestel niet in de nabijheid van brandbare vloeistoffen of gassen – brandgevaar!

• De gebruiker is verantwoordelijk voor ongelukken of gevaren die tegenover andere personen of hun eigendom optreden.

• Zorg voor een stabiele en uitgebalanceerde houding.
• Het toestel resp. delen van het toestel niet veranderen.

Veiligheidsinstructies - Bediening

• Neem een werkhouding aan, die zich binnen het bereik van de bedieningsgrepen bevindt.
  • Ga nooit op de machine staan.
• Schakel bij pauzes het toestel uit, zodat er niemand gevaar loopt. Het toestel beveiligen tegen onbevoegd gebruik.

Veiligheidsinstructies voor de brandhoutsplijter

- ♦ houtsplijter mag slechts door één enkele persoon worden bediend.

• Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten.
• Reeds gespleten hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen, uitglijden of vallen. Houd uw werkplek steeds opgeruimd.
• Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine.
• Splijt alleen hout waarvan de afmetingen binnen het toegelaten bereik liggen.

Veiligheidsinstructies – Gedurende het werk

• Werk nooit alleen. Houd voortdurend mondeling en visueel contact met andere personen, zodat in geval van nood onmiddellijk hulp kan worden geboden
• Stop meteen de motor bij dreigend gevaar of in geval van nood.
• Laat de machine nooit zonder toezicht draaien.
• Beëindig de werkzaamheden direct, wanneer lichamelijk ongemak optreedt (bv hoofdpijn, duizeligheid, misselijkheid, enz.) – er staat een verhoogd gevaar voor ongelukken!
• Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine.
• Leg tijdens het werk pauzes in, zodat de motor kan afkoelen.

Gedrag in geval van nood

• Breng de in overeenstemming met de verwonding vereiste EHBO-maatregelen op gang en verzoek zo snel als mogelijk om gekwalificeerde medische hulp.
• Bewaar de gewonde voor verdere schade en kalmeer hem.

Algemene veiligheidsvoorschriften

• Gebruik het toestel, toebehoren, inzetwerktuigen enz. in overeenstemming met deze instructies. Houdt u hierbij steeds rekening met de werkcondities en de uit te voeren activiteiten. Het gebruik van het toestel voor andere dan de reglementaire toepassingen kan tot gevaarlijke situaties leiden.
• Het apparaat mag niet met water worden afgespoten. (Gevarenbron elektrische stroom).
• Machine niet in de regen laten staan of in de regen werken.
• Onderhoudt het toestel met zorgvuldigheid:

- Volg de onderhoudsvoorschriften op

- Houdt de handgrepen vrij van hars, olie en vet.

- Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder wordt gebruikt, moet zorgvuldig worden onderzocht of de beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren. Werk alleen met alle en op de juiste wijze aangebrachte veiligheidsvoorzieningen en verander aan het toestel niets, dat de veiligheid zou kunnen belemmeren.
• Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.
• Beschadigde bescherminrichtingen en -delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

- Laat geen sleutels steken!

Controleer vóór het inschakelen altijd of de instelgereedschappen verwijderd zijn.

• Bewaar onbenutte toestellen op een droge, afgesloten plaats buiten de rijkwijdte van kinderen op.

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• reparatiewerkzaamheden

• onderhouds- en reinigingswerkzaamheden
• bij storingen
• Controleren of de aansluitkabels verstren-geld of beschadigd zijn
• transport en opslag
• het verlaten van de machine (ook voor een korte tijd)

Voer geen andere reparaties dan de in het hoofdstuk „Onderhoud“ beschreven reparaties aan de machine uit, maar neem direct contact op met de fabrikant of klantenservice.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant resp. door een door van zijn klantenwerkplaatsen uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico's voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Elektrische veiligheid

• De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens: ⇒ 5 x 1,5 mm² bij een kabellengte tot max. 10 m.
• Gebruik nooit aansluitleidingen die langer dan 10 m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen niet meer, de functie van de machine wordt gereduceerd.
• Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zacht PVc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.
• De steekvoorziening van de aansluitleiding moet tegen spatwater beveiligd zijn.
• Let er bij het leggen van de aansluitkabel erop dat deze niet bekneld raakt, geknikt wordt en de steekverbinding niet nat wordt.
• Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel niet voor doeleinden, waarvoor hij niet bestemd is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken.
• Controleer de verlengkabel regelmatig op beschadigingen en vervang hem als hij beschadigd is.
• Gebruik geen defecte aansluitkabels.
• Gebruik buiten alleen hiervoor toegestane en dienovereenkomstig gekenmerkte verlengkabels.
• Maak geen gebruik van provisorische elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buiten werking stellen.

Elektrische aansluitingen of reparaties aan elektrische onderdelen van de machine mogen alleen door een erkend bedrijf of een van onze reparatiewerkplaatsen worden uitgevoerd. De plaatselijke voorschriften moeten opgevolgd worden.

1 8 Toestelbeschrijving / Reserveonderdelen

→ Neem alstublieft het ingesloten montage- en bedienblad ter hand.

Positie	Bestel.-nr.	Benaming
1	×	Voorgemonteerd toestel
2	×	Bedieningsarm rechts
2A	359843	Bedieningsarmbescherming
2B	359818	Bedieningsarm
3	×	Bedieningsarm links
3A	359844	Bedieningsarmbescherming
3B	359818	Bedieningsarm
4	359811	Spanklauwen
6	359812	Beschermbeugelrechts
7	359813	Beschermbeugellinks
8	×	Tafel met aflegvlak
8A	359846	Tafelplaat
8B	359816	Aflegtafelrechts
8C	359817	Aflegtafellinks
9	359859	Wiel
10	×	Zak schroeven
11	×	Gebruiksaanwijzing
12	×	Montage- en bedienblad
13	×	Garantieverklaring
14	×	Handgreep
15	×	Splijtmes
16	359847	Kloofzuil
17	359821	Slaginstelstang
18	359853	In-/uitschakelaar
19	359854	Motor
20 359852	Olietanksluiting met oliepeilstok
21	359566	Olieaftapschroef
22	359826	Wielas
23 359836	Hydraulische klep (zonder afb.)
24 400142	Hydraulische olie (1 liter)
25	359807	Veiligheidssticker

Montage

Sluit de brandhoutsplijter pas nadat de montage volledig voltooid werd op het elektriciteitsnet aan.

Monteer de wielen, de tafel en de bedieningsarmen zoals getoond op de afbeeldingen 2 – 6 in het montage- en bedieningsblad.

Controleer na de montage, of alle schroeven goed vastgedraaid zijn.

Plaatsen

the machine moet stabiel op een vaste en vlakke ondergrond (b.v. betonvloer) worden geplaatst. Om de stabiliteit te waarborgen, is het noodzakelijk de machine met twee pluggen en schroeven (ten minste M10 x 80) aan de vloer vast te schroeven.

Let er op, dat de werkplek de volgende voorwaarden vervult:

• Slipvrij
• Vlak
  – Vrij van struikel gevaar
  — Met goede lichtomstandigheden

Gebruik de machine niet in de buurt van aardgas, benzinegoten of andere licht ontvlambare materialen.

Ingebruikname

• Overtuigt u zich er van, dat het toestel compleet en volgens voorschrift is gemonteerd.
  ■ Controleer voor elk gebruik:
• de aansluitkabels op beschadiging

⚠️ Gebruik geen defecte aansluitkabels.

• de machine op enventuele beschadigingen (zie veiligheidsinstructies)
• of alle schroeven goed zijn vastgedraaid.
• het hydraulisch systeem op lekkages
• Hydraulische slangen en slangverbindingen
• Uitschakelvoorzieningen
• het oliepeil

Ontluchten

16 Ontlucht de hydraulische installatie, voor u de brandhoutkliever in gebruik neemt.

Maak de olietanksluiting (20) enkele omdraaiingen los, opdat lucht uit de olietank kan ontwijken.

Laat de olietanksluiting tijdens de werking geopend.

Alvorens u de brandhoutsplijter beweegt, sluit de olietanksluiting weer omdat anders olie uitloopt.

Wanneer de hydraulische installatie niet wordt ontlucht, beschadigt de ingesloten lucht de dichtingen en veroorzaakt een duurzame beschadiging aan de brandhoutkliever.

Aansluiting op het net

• Vergelijk de netspanning met de spanning die op het type plaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik een verlengkabel met voldoende diameter
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaaluitschakelaar) met 30 mA.

① Beveiliging: 16 A traag

Inschakelen

Druk op de groene knop.

Uitschakelen

Druk op de rode knop.

⚠️ Controleer voor elk gebruik de functie van de uitschakelinrichting (door in- en uitschakelen). Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaars moeten onmiddellijk worden gerepareerd of vervangen door de klantenservice.

Beveiliging tegen opnieuw aanlopen bij het uitvallen van de stroom (nulspanningsinitiator)

Bij spanningsuitval schakelt het apparaat automatisch uit. Druk op de groene knop om het apparaat weer in te schakelen.

Brandhoutsplijter met 400 V 3\~

Let op de draairichting van de motor (zie de pijl op de motor), want door een onjuiste draairichting beschadigt de oliepomp.

De draairichting controleren

➢ Motor inschakelen; het splijtmes beweegt automatisch naar de bovenste positie.
Wanneer het bovenste mes zich reeds in de bovenste positie bevindt: dan grijp de beide bedieningsgrepen en druk deze naar beneden, het splijtmes beweegt naar beneden.
Indien het splijtmes niet beweegt, nadat de motor aanloopt, dan schakelt u de motor uit en wijzigt u de draairichting.

14 U kunt de draairichting veranderen door een schroevendraaier in de daarvoor bestemde gleuf in de stekkerkraag te steken en met lichte druk door een links- of rechtsdraaiende beweging de juiste draairichting in te stellen.

Hydraulisch systeem

Controleer voor elk gebruik de hydraulische leidingen en slangen.

• Gebruik de machine nooit, wanneer een gevaar door hydraulische vloeistof bestaat.
• Zorg ervoor dat de machine en de werkplek zuiver zijn en er geen olievlekken aanwezig zijn. Gevaar voor uitglijden en brand!
• Controleer regelmatig, of voldoende hydraulische olie in het reservoir is (zie onderhoud en verzorging).
  Inhoud: 4,0 liter

Werken met de brandhoutsplijter

Wat kan ik splijten?

Maten van de te splijten stammen

Lengte van het hout: min. 100 – max. 550 mm

Diameter van het hout: min. 80 – max. 300 mm

De diameter van het hout is een aanbevolen richtwaarde, omdat:

- dun hout kan moeilijk te splijten zijn, wanneer het knoestgaten bevat of de vezels te sterk zijn.

Splijt geen groene stammen. Droge, opgeslagen stammen kunnen veel beter worden gespleten en veroorzaken niet zo vaak een vast vreten dan groen (nat) hout.

Hardhouten vertonen de neiging tot uiteenbarsten: wees vandaar bijzonder voorzichtig!

Let erop, dat hout met vele takken kan openbarsten. Maak in geen geval gebruik van hout, waarvan de takken niet zijn verwijderd.

Bijzondere instructies voor het splijten:

Voorbereidingen:

11 Breng het te splijten hout op de te verwerken afmetingen en zorg ervoor dat de zaagsneden recht zijn. Schuin afgesenden hout kan bij het splijten weggleiden. Legen het hout zodanig klaar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar).

12 Controleer vóór het splijten, of de splijtzuil voldoende is gevet, opdat deze zonder problemen kan in- en uitschuiven.

Bediening

Tweehandige werking

De houtsplijter is slechts voor het bedrijf door één persoon bestemd. De houtsplijter nooit met twee of meerdere personen bedienen.

Blokkeer in geen geval de bedieningsgreep (spanklauwen).

1. Druk op de groene knop. Wacht een paar seconden, zodat de motor zijn eindtoerental bereikt en de druk in de hydraulische pomp wordt opgebouwd.
   ① Let bij brandhoutsplijters met een draaistroommotor (400 V 3\~) op de draairichting, want door het gebruik met een onjuiste draairichting raakt de oliepomp beschadigd.
   De houtsplijter bij temperaturen onder -5^ ten minste 15 min. stationair laten draaien, zodat de olie kan opwarmen.
2. Druk beide bedieningshendels gelijktijdig naar onder.
   → Het splijtmes gaat omlaag en de stam wordt gespleten.
3. Laat beide bedieningsgrepen los, het splijtmes keert weer terug in zijn uitgangspositie.
   i Laat u slechts één van de bedieningsgrepen los, dan blijft het splijtmes staan.
   Controleer voor ieder gebruik of de bedieningshendels correct functioneren.

Verstelling van de slaghoogte

Bij kortere stukken hout kunt u het vermogen vergroten door de terugloop van het kloofmes te verkorten.

1. Zet de stam op de splijttafel en breng het splijtmes ca. 2 cm dichter bij de stam door het naar beneden drukken van de beide bedieningsgrepen.
2. Laat één bediening-greep los, zodat het splijtmes in die positie blijft staan.
3. Het apparaat uitschakelen en de stekker uit het stopcontact trekken.
4. Laat de tweede bedieningsgreep los.
5. 13 Draai de vastzetbout (A) los. Trek de instelstang (13) naar buiten tot tegen de aanslag en zet vervolgens de vastzetbout (A) weer stevig vast.

Hout splijten:

1. Plaats hiervoor de te splijten stam verticaal op de tafel.
   Let erop, dat de stam recht op de tafel staat. Splijt de stam nooit liggend of dwars.
   Bewerk het te splijten materiaal uitsluitend in de vezelrichting. Het kan tot beschadigingen aan de machine komen, wanneer u het splijtgoed tegen de vezelrichting splijt.
2. 15 Zet de stam met de spanklauwen vast. Om de stam veilig en stabiel te kunnen splijten, moet hij zich in het midden tussen de spanklauwen bevinden.
   Let erop, dat de spanklauwen in overeenstemming met de doorsnede van de stam zijn ingesteld. Bij kleinere doorsneden moeten ze naar binnen worden gesteld.

⚠️ Verwijder gespleten hout uit uw direct werkbereik. Hierdoor reduceert u ongelukken.

• Splijt nooit twee stammen in één werkcyclus.
• Nooit hout tijdens het werkproces bijleggen of vervangen.

① Nooit door het in stand houden van de druk gedurende meerdere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine.

Plaats de stam nogmaals op de tafel en herhaal de splijtprocedure of leg de stam weg.

Hoe wordt een vastgeklemde stam losgemaakt?

Het risico bestaat dat knoestig materiaal bij het splijten vastklemt.

1. Het apparaat uitschakelen en de stekker uit het stopcontact trekken.
2. Verwijder vastgeknelde stammen niet met uw handen.
3. De vastgeklemde stam voorzichtig met een breekijzer heen- en weerbewegen, opdat zich de stam kan losmaken. Splijtzuil niet beschadigen!

In geen geval met een hamer op de vastgeklemde stam slaan.

⚠️ Een vastgeklemde stam ook niet loszagen.

⚠ Vraag geen tweede persoon om hulp.

Einde van het werk:

Zet het splijtmes in de onderste positie (ingeschoven toestand).
Laat één bedieningsgreep los.
schakel de machine uit en neem de steker uit het stopcontact.
Onderhouds- en verzorgingsinstructies in acht nemen.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reini- gingsbeurt:

- Toestel uitschakelen

— netstekker uit het stopcontact nemen!

Noodzakelijke reparaties of onderhoudswerkzaamheden dienen vóór gebruik van de accu te worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absoluut weer correct aangebracht en gecontroleerd worden.

Slechts originele onderdelen toepassen. Andere onderdelen kunnen tot onvoorspelbare beschadigingen en verwondingen leiden.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden weer te verwijderen.

⚠ Draag veiligheidshandschoenen om letsels aan de handen te vermijden.

① Neem het onderstaande in acht om de functionaliteit van de brandhoutsplijter te behouden:

■ Reinig de machine grondig na het beeindigen van het werk.
■ Verwijder harsresten.
■ Oliepeil controleren c.q. olie wisselen.

- Controleer het apparaat op blijkbare gebrekken zoals

• losse bevestigingen
• versleten of beschadigde onderdelen
• correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen.

- controleer de hydraulische slangen en slangverbindingen regelmatig op lekkage en een correcte bevestiging.

- 12 vet de splijtzuil (16) regelmatig in of olie deze met een milieuvriendelijke sproei-olie in.

Splijtmes slijpen

① Het splijtmes na een langere gebruiksduur, bij een verminderde splijtcapaciteit of bij lichte vervorming van het lemmet afslijpen of met een fijne vijl weer scherp maken (bramen verwijderen).

Hoe controleer ik het oliepeil?

1. De splijtkolom moet in ingeschoven toestand staan.

2. 17 Trek de oliepeilstaaf er uit.

3. Reinig de oliepeilstaaf en de oliedichting.

4. Steek de peilstaaf weer tot aan de aanslag in de opening.

5. Trek de oliepeilstaaf er weer uit.

18 Oliepeil moet tussen MIN en MAX liggen.

Vul bij een te laag oliepeil (MIN of weinige) gelijkwaardige olie bij.

1. Controleer de oliedichting. Deze dient bij beschadigingen te worden vervangen.

2. Steek de peilstaaf weer in de opening.

Wanneer hoef ik de olie te wisselen?

Eerste oliewisseling na 50 bedrijfsuren, daarna alle 500 bedrijfsuren.

Er zijn twee personen vereist.

Olie wisselen:

1. De splijtkolom moet in ingeschoven toestand staan.
2. 17 Trek de oliepeilstaaf er uit.
3. Plaats een recipiënt, die minimum 3,5 liter olie kan opnemen onder de houtsplijter.
4. 17 Schroef de aftapstop (21) los, opdat de olie eruit kan lopen.
5. Pakking en aftapstop weer aanbrengen.
6. 18 Vul de nieuwe hydraulische olie (Hoeveelheid zie 'Technische gegevens') met behulp van een zuivere trechter in de machine.
7. Reinig de oliepeilstaaf en de oliedichting.
8. Controleer de oliedichting. Deze dient bij beschadigingen te worden vervangen.
9. Steek de peilstaaf weer in de opening.
10. Laat na een olieverversing de kloofzuil enkele keren onbelast in- en uitschuiven.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te laten of met afval te mengen.

Hydraulische olie

① Voor de hydraulische cilinder bevelen wij de volgende hydraulische oliesoorten aan:

Shell Tellus T 22
Aral Vitam Gf 22
▶ BP Energol HLP 22 → bestel-nr. 400142 (1 liter)
Mobil DTE 11
of gelijkwaardige olie

Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beïnvloedt de functie van de brandhoutsplijter.

Transportinstructies

Vóór ieder transport:

• Splijtkolom inschuiven
  — Toestel uitschakelen
• Olietanksluiting sluiten
  — Netstekker uit het stopcontact nemen!
• Splijtgoed verwijderen

7 Voor het transporteren neemt u de handgreep (14) vast met één hand en kipt u de houtklover lichtjes naar u toe. In deze stand kan de splijter probleemloos worden getransporteerd.

■ 9 Gebruik het speciale hijspunt (A) om het apparaat te transporteren met een kraan.
■ Zeker het toestel tegen kantelen of wegglijden, wanneer u het met een kraan transporteert.
■ Transporteer het toestel in de auto alleen in de kofferbak of in een aparte transportruimte.

9 Bevestig daarbij de brandhoutsplijter aan de daarvoor voorziene punten met sjorbanden.

Opslag

Vóór iedere opslag

• Splijtkolom inschuiven
• Toestel uitschakelen
• Olietanksluiting sluiten
• Netstekker uit het stopcontact nemen!

Bewaar niet gebruikte toestellen aan een droge, afgesloten ruimte die tegen vorst is beveiligd en buiten de rijkwijdte van kinderen en onbevoegde personen.

Let voor een langer opslag op het volgende, om de levensduur van de machine te verlengen en een eenvoudig en soepel bedienen te waarborgen:

– De machine grondig reinigen.
- controleer het toestel op beschadigde of versleten componenten. controleer het toestel op beschadigde of versleten componenten.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Mogelijke storingen

Voor het verhelpen van iedere storing

• Toestel uitschakelen
  — Netstekker uit het stopcontact nemen!

Probleem	Mogelijkeoorzaak	Oplossing
Stam wordt niet gespleten(te weinig splijtvermogen)	⇒ Stam is niet correct gepositioneerd⇒ Stam overschrijdt de toegelaten afmetingen of het hout is te hard voor het vermogen van de machine⇒ Splijtwig splijt niet⇒ Olielek⇒ Hydraulische druk te laag⇒ Verkeerde aansluitleiding (langer dan 10 m of te kleine aderdiameter)	⇒ Positioneer de stam opnieuw⇒ Stam op de toegelaten afmetingen zagen⇒ Splijtwig scherpen, op bramen en inkervingen controleren⇒ Leg een stuk karton onder de houtsplijter om het lek te vinden. Om het probleem op te lossen neemt u contact op met de fabrikant.⇒ Oliepeil controleren; indien noodzakelijk olie bijvullen.Probleem kan niet worden opgelost, gelieve contact op te nemen met de fabrikant.⇒ Correcte aansluitleiding gebruiken
Splijtkolom schuift schommelend of met veel trillingen in	⇒ Lucht in de kringloop⇒ Splijtzuil niet voldoende ingevet resp. ingeolied	⇒ Oliereservoir openen⇒ Oliepeil controleren; indien noodzakelijk olie bijvullen.⇒ Splijtzuil invetten of met een milieuvriendelijke sproeiolie inolienProbleem kan niet worden opgelost, gelieve contact op te nemen met de fabrikant.
Splijtkolom schuift niet naar binnen	⇒ Hydraulische pomp defect	⇒ Om het probleem op te lossen neemt u contact op met de fabrikant.
Motor draait wel, maar de splijtkolom wordt niet ingeschoven	⇒ Onjuiste draairichting van de motor	⇒ Draairichting van de motor controlerenDraaistroom: Draairichting van de motor omzetten
Motor start niet	⇒ Netspanning ontbreekt⇒ 2-fase beweging bij draaistroommotor⇒ Aansluitkabel defect⇒ Elektromotor defect	⇒ Zekering controleren⇒ Zekering en toevoerleiding door een elektricien laten controleren⇒ Aansluitkabel vervangen c.q. door een elektricien laten controleren⇒ Om het probleem op te lossen neemt u contact op met de fabrikant.

Bij verdere storingen of vragen richt u zich alstublieft aan uw locale leverancier.

Technische gegevens

Type / Model ASP 8 N-2
bouvwjaar zie laatste pagina
Splijtkracht 80 kN (8 t)
Hydraulische druk 21,0 Mpa (210 bar)
Voorloopsnelheid ca. 0,06 m/sek. (6,0 cm/sek)
Terugloopsnelheid ca. 0,19 m/sek. (19,4 cm/sek)
Lengte van het hout: 100 - 550 mm
Diameter van het hout: 80 – 300 mm
Splijtlengte	485
Hydraulische olie (max.) 4,0 Liter
Vermogen van de elektromotor P	_1 = 3500 W S6 40 %
Aansluiting 400V 3~ 50 Hz
Geluidsdrukpegel LPA(vrijloop) 83,6 dB (A)
Geluidsdrukpegel LPA(Beladen loop) 89,7 dB (A)
Afmetingen lengte 845 x breedte 935 x hoogte 1500 mm
Gewicht	108,8 kg

Schakelschema

N L1 L2 L3 PE SB1 M C KM M M SB2 FR1 FR2

Hydraulicaschema

Echipament personal de protectie

Atentie la directia de rotatie a

volgens richtlijn: 2006/42/EG

NL Hiermede verklaren wij

NL in uitsluitende verantwoordelijkheid, dat het product

Brennholzspalter (Brandhoutsplijter) ASP 8 N-2, Serienummer: 000001 – 020000

aan de bepalingen van de boven vermelde EG-richtlijne alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2014/30/EU, 2011/65/EU

NL De volgende geharmoniseerde normen werden toegepast:
