GEBRUIKSAANWIJZING ASP 14 TS2 ATIKA

Oorspronkelijke gebruiksaanwijzing

U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepasseningen.

Inhoud

Lever hoeveelheid 117
Symbolen apparatus / gebruiksaanwijzing 117/118
Reglementaire toepassing 118
Restrisico's	118
Veiligheidsinstructies	118
Toestelbeschrijving / Reserveonderdelen 120
Montage	121
Plaatsen	121
Ingebruikname	121
Werken met de brandhoutsplijter 122
Onderhoud en verzorging 123
Transportinstructures	124
Opslag	124
Garantie	124
Mogelijkke storingen 125
Technische gegevens 126

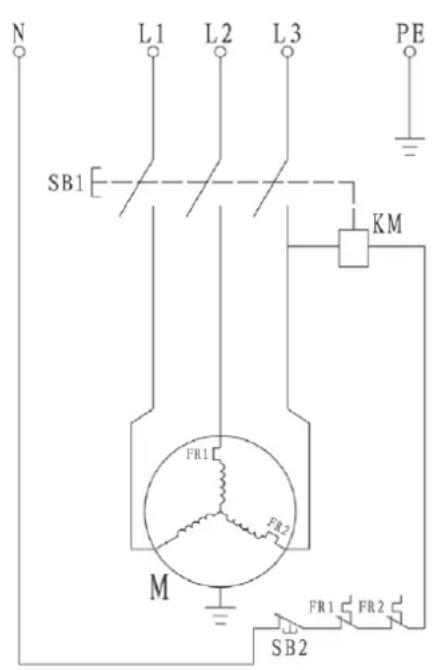

Schakelschema	126

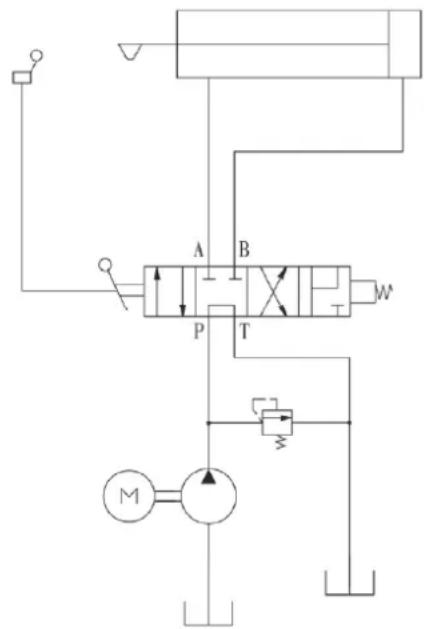

Hydraulicaschemia	126
EG-Verklaring van overeenstemming 180

1> Leverhoeveelheid

Controleer na het uitpakken de inhoud van de verpakking op

aanwezigheid van alle onderdelen
eventuele transportschade

1	Voorgemonteerde toesteleenheid
2	Beschemmarm
3	Borghaak
4	Stamheffer
5	Wiel
6	Wielas
7	Steunwiel voor transport
8	Zak schroeven
9	Gebruiksaanwijzing
10	Montage- en bedienblad
11	Garantieverklaring

Meld möglichke klachten direct aan uw leverancier of fabrikant. Latere reclamatories worden nicht in behandeling genomen.

Symbolen apparatus

Vór ingebruikname de gebruiksaanwijzing en veiligheidsinstrumenties lezen en opvolgen.

Gehoorbescherming dragen.
Bij het werkken een veiligheidsbril dragen, om de ogen gegen spanen en splinters te beveiligigen.

Bij het werkken veiligheidsschoenen dragen, om de voet gegen vallende stammen te beveiliggen.

Bij het werkken verilgheidshandschoenen dragen, om de handen gegen spanen en splinters te beveiliggen.

Niet aan regenblootzetten. Tegen vochtigkeit beschermen.

Het is verboden beschermings- of veiligheidsinrichtingen te verwijderen of te wijzigien

Slechts voor bedrijf door een persoon! Niet betrokken personen, alsook huisdieren en vee uit de gevarenzone (minimum afstand 5 m) verwijderd honden.

Gevaar voor snijwonden en beknelling, vrijp nooit inGeVarenzones wanner het splijtmes beweegt.

Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken.

Voorzichtig! Beweegde machinedelen!
Richt steeds uw volledige opmerkzaamheid op de beweging van het splijtmes.

Verwijder vastgeknelde stammen nicht met uw handen.

Attentie! Schakel de motor uit voor reparatie, onderhouds- en reinigingswerk-zaamheden en haal de netstekker uit de contactdoos.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te laten of met afval te mengen.

Ontlucht de hydraulische installment, voor u de brandhoutkliever in gebruik neemt. (zie "Ingebruikname")

Sjorpunt

Hefpunt

Let op de draairichting van de motor (zie de pijl op de motor),

want door een onjuiste draairichting beschadigt de oliepomp. (zie "Ingebruikname")

Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.

Toestellen, toebehoren en verpakking waar een milieuvriendelijk recycling brengen.

Volgens de Europese Richtlijn 2012/19/EU over oude elektronische apparaten en electronica moeten nicht meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Zie, Werken met de brandhoutsplijter

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het Niet opvolgen van deze aanwijzingen kan tot leiden.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

Belangrijke instructies voor milieuvriendelijk gedrag. Het veronachtzamen van deze instructies kan tot schade van het milieu leiden.

Neem alstublieft het ingesloten montage- en bedieningsblad ter hand, wanner in de tekst maar het afbeeldings-nr. worden verwezen.

Reglementaire toepassing

• De brandhoutsplijter is alleen bruikbaar voor het splijten van hout.
• De brandhoutsplijter is uitsluitend geschikt voor particulier gebruik in en om hetUIS en voor hobbydoeleinden.
• Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter.
• Metalen delen (nagels, draad enz.) dienen absolut uit het te splijten hout te worden verwijderd.
• Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

• De voor het bedrijf geldige ongevallenpreventievoorschriften alsook de overige algemeen erkende werkmedische en veiligheidstechnische regels要去en worden opgevolgd.

• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.
  Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeije schade van eenieder soort UIT.

• Deze machine mag alleen voorbereidt, gezrukt en onderhonden worden door personen die met de machine vertrouwd zijn en goed ingelicht zich over de risico's. Reparations mogen alleen door de fabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.

Restrisico's

Ook bij reglementair gebruik konnen ondanks opvolging van alle gebruikelijke veiligheidsbepalingen zich er op grond van de constructie voor de toepassing van deze machine nog een aantal restrisico's.

De restrictions können geminaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden. Consideratie en voorzichtigheid verminderen het risico van personenetels en beschadigingen.

• Verondingsgevaar door afgesprongen stukken hout.
• Verwondingsgevaar voor de voeten door vallende stukken hout.
• Verwondingsgevaar voor de vingers bij het loslaten van de vastgeklemde houtblokken.
• Geignoreerde of over het hoofd geziene veiligheidsmaatregelen können leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Onoplettendheid, het Niet aanhonden van de veiligheidsvoorschriften en onreglementair gebruik kennen door het bewegende splijtmes tot verwondingen aan hand of vingers leiden.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij geopende elektrische delen.
• Brand- en uitglijdgevaar door hydraulische vloeistof die waar buiten is getreden.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbescheming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrisico's bestaan.

Veiligheidsinstructies

Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevalten en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

• Wie met de brandhoutsplijter werkkt, moet een relevante oppleiding gekregen hebben en moet met het gebruik van de brandhoutsplijter en de verilgheidsinstrumenties vertrouwd zijn.
• Maakt u zich voor gebruik met het toestel vertrouwd, dit met behulp van de originele gebruiksaanwijzing.
• Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de brandhoutsplijter").
• Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.
• Kinderen enjongeren onder 18 jaren alsook personen die met de handleiding Nietbekend zijn,logen het toestel nicht bedieren.
• Werk nooit terwijl Personen, vooral kinderen of huisdieren, in de buurt+zijn.
• Laat andere Personen, vooral kinderen, nicht het werktuig of de motor aanraken.

Persoonlijke veiligheidsuitrusting

- Werk nooit zonder geschikte veiligheidsuitrusting:

• draag geen wijde kleding of sierraden, ze können worden gegrepen door bewegende delen
• haarnet bij langhaar
• veiligheidsbril en geluidsbescherming
• vast schoeisel met beschemkap voor de tenen (veiligheidsschoenen)
• Lange broeken
  Werkhandsschoenen
• eerste-hulp-materialaal
  eventuel mobiele telefoon

Veiligheidsinstructies - Vóor het werk

Voer vóor de ingebruikname en regelmatig gedurende het werkden de volgende controlesuit. Houdt alstublieft in ieder geval rekening met de overeenkomstige paragrafen in de gebruiksanaanjijing:

• Werd het toestel geheel en volgens de voorschriften gemonteerd?

Is het toestel in goede en veilige toestand?

• Zijn de handgrepen schoon en droog?

• Ga voor aanvang van de werkzaamheden na of:

  • zich in het werkbereik geen andere Personen, kinderen of dieren bevinden

• u zonder hinder van obstakels kunt terugwijken

• een veilige houding is aangenomen.

• Is de werkplaats vrij van struikelgevaren? Zorg dat uw werkomgeving in orde is. Rommel kan ongevallenveroorzaken - gevaar van struikelen!

• Houdt rekening met de omgevingsinvloeden: - Werk nooit bij ontoereikende Lichtverhoudingen (bv bij mist, regen, sneeuwjacht of schemering).
  Werk nicht bij slechte weersomstandigheden (b.v. regen, gevaar van bliksem, sneeuwjacht).

• Gebruik het toestel zich in de nabijheid van brandbare vloeistoffen of gassen - brandevaar!

• De gebruiker is verantwoordelijk voor ongelukken of bevaren die tegenover andere Personen of hun eigendom optreden.

• Zorg voor een stabile en uitgebalanceerde houding.
• Het toestel resp. delen van het toestel zich veranderen.

Veiligheidsinstructies - Bediening

• Neem een werkhouding aan, die zich binnen het bereik van de bedieningsgrepen befindt.
• Ga nooit op de machine staan.
• Schakel bij pauzes het toestel UIT, zodat er niemand gevaar loopt. Het toestel beveiliggen gegen onbevoegd gebruik.

Veiligheidsinstructies voor de brandhoutsplijter

- De houtsplijter mag slechts door een enkele person worden bediend.

• Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten.
• Reeds gespleten hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen,uitgijden of vallen. Houd uw werkplek steeds opgeruimd.
• Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine.
• Splijt alleen hout waarvan de afmetingen binnen het toegelaten bereik liggen.

Veiligheidsinstructies - Gedurrende het werk

• Werk nooit alleen. Houd voortdurend mondeling en visuel contact met andere Personen, zatat in geval vanood onmiddelijk hulp kan worden geboden
• Stop meteen de motor bij dreigend gevaar of in geval van mood.
• Laat de machine nooit zonder toezicht draaien.
• Beëindig de werkzaamheden direct, wanneer lichamelijk ongemak optreedt (bv hoofdpijn, duizeligheid, misselijkheid, enz.) - er staat een verhoogd gevaar voor ongelukken!
• Overbelast de machine Niet. U werkt beter en zeker met de juiste belasting van de machine.
• Leg tijdens het werk pauzes in, zodat de motor kan afkoelen.

Gedrag in geval van nood

• Breng de in overeenstemming met de verwonding vereiste EHBO-maatregelen op gang en verzoek zo snel als möglichk om gekwalificeerde medische hulp.
• Bewaar de gewonde voor verdere schade en kalmeer hem.

Algemene veiligheidsvoorschriften

• Gebruik het toestel, toebehoren, inzetwerktuigen enz. in overeenstemming met deze instructies. Houdt u hierbij steeds rekening met de werkcondities en de uit te voeren activiteiten. Het gebruik van het toestel voor andere dan de reglementaire toepassingen kan tot gevaarlijke situatuies leiden.
• Het apparaat mag nicht met water worden afgespoten. (Gevarenbron elektrische stroom).
• Machine nicht in de regen latent staan of in de regen werken.

NL

• Onderhoudt het toestel met zorgvuldigheid:

• Volg de onderhoudsvoorschriften op

• Houdt de handgrepen vrij van hors, olie en vet.

• Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder worden gebruikt,要去 zorgvuldig worden onderzochte of de beschermingsvoorzieningen enlicht beschadigde onderdelen fouloos en volgens de voorschriften functioneren. Werk alleen met alle en op de juiste wijze aangebrachte verilgheidsvoorzieningen en verander aan het toestel niets, dat de verilgheid zou kuren belemmeren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zich. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en -delen moeten, indienoodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.

• Beschadigde of onleesbare verilgheidsstickers dienen te worden verrangen.

• Laat geen sleutels steken!

Controleer voor het inschakenl altijd of de instelgereedschappen verwijderd zich.

• Bewaar onbenutte toestellen op een droge, afgesloten plaats buiten de rijkwijdte van kinderen op.
• Schakel de machine uit en neem de steker uit het stopcontact bij:

reparatiewerkzaaamheden
- onderhouds- en reinigingswerkzaamheden
-bij storingen
- Controlleren of de aansluitkabels verstrengeld of beschadigd়
- transport en opslag
- het verlaten van de machine (ook voor een korteijd)

Voer geen andere reparaties dan de in het hoofdstuk „Onderhoud“ beschreiben reparaties aan de machineuit, maar neem direct contact op met de fabrikant ofklantenservice.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant resp. door een door van zijn klantenwerkplaatsen uitgevoerd worden.

Alleen de originele toebehoren en onderden gebruiken. Bij het gebruik van Niet originele onderden können risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

• De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens: 5 × 1.5 ~mm^2 bij een kabellenge tot max. 10 ~m .

• Gebruik nooit aansluitleidingen die langer dan 10m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen nicht更是, de functie van de machine worden gereduceerd.

• Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zicht PVc of een ander thermoplastisch materiaal vandezelfde mechanische vastheid zichn of met dit materiaal zichn gecoat.

• De steekvoorziening van de aansluitleiding moet gegen spatwater beveiligd�.
• Let er bij het leggen van de aansluitkabel erop dat deze Niet bekneld raakt, geknikt worden en de steekverbinding Niet nat worden.
• Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel Niet voor doeleinden, waaroor hij Niet bestemd is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verlngkabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.
• Gebruik geen defecte aansluitkabels.
• Gebruik buiten alleen hiervoor toegestane en dienovereenkomstig gekenmerkte verlangkabels.
  Maak geen gebruik van provisorische elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buiten werkung stellen.

Elektrische aansluitingen of reparations aan elektrische onderdelen van de machine mogen alleen door een erkend bedrijf of een van onsereparatiewerkplaatsen worden uitgevoerd. Deplaatselijke voorschriften要去 opgevolgd worden.

1 12

Toestelbeschrijving / Reservenderdelen

Neem alstublieft het ingesloten montage- en bedienblad ter hand.

Positie	Bestel.-nr.	Benaming
1	X	Voorgemonteerd toestel
2	X	Beschemmarm
3	X	Borghaak
4	X	Stamheffer
5	359827	Wiel
6	X	Wielas
7	X	Steunwiel voor transport
8	X	Zak schroeven
9	X	Gebruiksaanwijzing
10	X	Montage- en bedienblad
11	X	Garantieverklaring
12	X	Linker bedieningshendel
13	X	Rechter bedieningshendel
14	X	Fixeerklem
15	X	Basisplaat
16	X	Handgreep
17	359865 Kloofmes (ASP 10 / 12 TS-2)
	359885 Kloofmes (ASP 14 TS-2)
18	X	Kloofzuil
19	X	Vastzetbout hefhoogteverstelinrichting
20	359872 In-/uitschakelaar (ASP 10 / 12 TS-2)
	359883	In-/uitschakelaar (ASP 14 TS-2)
21	359871	Motor (ASP 10 / 12 TS-2)
	359882	Motor (ASP 14 TS-2)
22	359867	Sluiting olietank 13
22A		Oliepeilstaaf 22
23	X	Oliedichting (zonder afb.)
24	359863 Ciinder (ASP 10 TS-2)
	359878 Ciinder (ASP 12 TS-2)
	359880 Ciinder (ASP 14 TS-2)
25	X	Terugloophendel
26	X	Transportdissel
27	X	Borgketting
28	359868	Terughaalveer
29	359869	Oliaeftapschroef
30 359873	Hydraulische klep (zonder afb.)
31 400142	Hydraulische olie (1 liter)
32	359807	Veiligheidssticker

Montage

Sluit de brandhoutsplijter pas nadat de montage volledig voltooid werd op het elektriciteitsnet aan.

Monteer de WIelen, de beschemmarm, de borghaak, de stamheffer en het transportsteunwiel zoals getoond op afbeeldingen 2-9 van het montage-en bedieningsblad.

Controleer na de montage, of alle schroeven goed vastgedraaid zich.

Plaatsen

Gebruik de machine nicht in de buurt van aardgas, benzinegoten of andere Licht ontvlambare materialen.

De machine要去stabelopeenvastenevlakke tergrond(b.v.betonvloer)wordengeplaatst.Om stabiliteit te waarborgen,is hetoodzakelijk de machine met twee pluggen en schroeven (ten ste M12x160) aan de vloer vast te schroeven.

Ingebruikname

• Overtuigt u zich er van, dat het toestel compleet en volgens voorschrift is gemonteerd.

• Controller voor elk gebruik:

• de aansluitkabels op beschadiging
  Gebruik geen defecte aansluitkabels.

• de machine op enventuele beschadigingen (zie veiligheidsinstrumentes)
• of alle schroeven goed zichin vastgedraaid.
• het hydraulisch systeem op lekkages
• Hydraulische slangen en slangverbindingen
  -Uitschakelvoorzieingen
• het oliepeil

Ontluchten

Ontlucht de hydraulische installatione, voor u de houtkliever in gebruik neemt.

Maak de olietanksluiting (22) enkele omdraaiingen los, opdat lucht uit de olietank kan ontwijken.
Laat de olietanksluiting tjidens de werking geopend.
Alvorens u de brandhoutsplijter beweegt, sluit de olietanksluiting wee odomat anders anders oliie uitloopt.

Wonneer de hydraulische installment nicht worden ontlucht, beschadigt de ingesloten lucht de dichtingen enveroorzaakt een duurzame beschadiging aan de brandhoutkliever.

Aansluiting op het net

• Vergelijk de netspanning met de spanning die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik een verlangkabel met voldoende diameter
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaaluitschakelaar) met 30 mA.

Bveiliging: 16 A traag

Inschakelen

Druk op de groene knop.

Uitschakelen

Druk op de rode knop.

Controleer voor elk gebruik de functie van de schakelinrichting (door in- en uitschaken).

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST in- en uitschaken. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Beveiling gegen opniew aanlopen bij het uitvallen van de stroom (nulspanningsinitiator)

① Bij spanningsuitval schakelt het apparaat automatisch UIT. Druk op de groene knop om het apparaat wee in te schakelen.

Brandhoutsplijter met 400 V 3~

Let op de draairichting van de motor

(zie de pijl op de motor), want door een onjuiste draairichting beschadigt de oliepomp.

De draairichting controeren

Schakel de motor in.
Bedien de twee bedieningshendels en ga na of het kloofmes waar beneden.gaat.
Als het kloofmes zich al helemaal onderaan bevindt, bedient u de terugloophendel en gaat u na of het kloofmes zich maar boven verplaatst.
Als het kloofmes nicht beweegt, schakelt u de motoruit en verandert u de draairichting.

U kunt de draairichting veranderen door een schroevendraaier in de waarvoor bestemde gleuf in de stekkerkraag te steken en met lichte druk door een links- of rechtsdraaiende beweging de juiste draairichting in te stellen.

Hydraulisch system

Controleer voor elk gebruik de hydraulische leidingen en slangen.

• Gebruik de machine nooit, wonneer een gevaar door hydraulische vloeistof bestaat.
• Zorg ervoor dat de machine en de werkplek zuiver zich en er geen olievlekken aanwezig zich. Gevaar voor uitglieden en brand!
• Controller regelmatig, of voloende hydraulische olie in het reservoir is (zie onderhoud en verzorging).

Werken met de brandhoutsplijter

Wat kan ik splijten?

Maten van de te splijten stammen

Lengte van het hout: min. 560 - max. 1040 mm

Diameter van het hout: min. 100 - max. 300 mm

De diameter van het hout is een aanbevolen richtwaarde, omdat:

• dun hout kan moeilijk te splijten zich, wonneer het knoestgaten bevat of de verzels te sterk zich.

Splijt geen groene stammen. Droge, opgeslagen stammen können veel better worden gespleten en veroorzaken nicht zo vaak een vast vreten dan groen (nat) hout.

Hardhouten vertonen de neiging tot uiteenbarsten: wees vandaar bijzonder voorzichtig!

Let erop, dat hout met vele takken kan openbarsten. Maak in geen geval gebruik van hout, waarvan de takken Niet zijn verwijderd.

Bijzondere instructies voor het splijten:

Voorbereidingen:

Breng het te splijten hout op de te verwerken afmetingen en zorg ervoor dat de zaagsnedenrecht+zijn. Schuin afgesenden hout kan bij het splijten weggleiden.

Legen het hout zodenig maar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar).

14 Controller voor het splijten, of de splijtzail voldoende is gewet, opdat deze zonder problemen kan in- en uitschuiven.

Bediening

Tweehandige werking

De houtsplijter is slechts voor het bedrijf door een persoon bestemd. De houtsplijter nooit met twee of meerere personen bedieren.

Blokker in geen geval de bedieningsgroop.

1. Druk op de groene knop. Wacht een paar seconden, zodate motor zich eindtoerental bereikt en de druk in de hydraulische pomp worden opgebouwd.
   ① Let bij brandhoutsplijters met een draaiastroommotor (400 V 3~) op de draairichting, want door het gebruik met een onjuiste draairichting raakt de oliepomp beschadigd.
   1 De houtsplijter bij temperaturen onder -5^ ten minste 15 min. stationair latent draaien, zodate de olie kan opwarmen.
2. Druk de linker bedieningshendel (12)
   naar beneden tot de fixeerklem (14) het stuk
   stam op+zijnplaats houdt.
   Stel de fixeerklem in overeenkomstig de hoogte van het stuk stam. Draai waaroor de vleugelschroef (A) los en pas de fixeerklem aan.
3. Houd de linker bedieningshendel (12) ingedrukt en druk de rechter bedieningshendel (13) halverwege maar beneden, om de stam eerst langzaam te splijten.
4. Druk verwolgens de rechter bedieningshendel volledig maar beneden, om het stuk stam over de hele lenghte te kloven.

Slijten

1Met

de rechter

bedieningshendel (13) kunt u de kloofkracht aanpassen aan het soort hout:

maximale kloofkracht bij lage snelheid voor het kloven van bijzonder hard of gestapeld hout of aan het begin van het

kloofprocess bedieningshendel in middelste positie;

hoge kloofsnelheid bij lage kloofkracht voor het kloven van normale stammen of aan het einde van het kloofproces bedieningshendel in onderste positie.

Terugloop

Druk de terugloophendel (25) maar

beneden tot het kloofmes (17) zich wee in de hoogste positie bevindt.

Controleer voor ieder gebruik of de bedieningshendels correct functioneren.

Verstelling van de slaghoogte

Bij kortere stukken hout(Int) het vermogen vergroten door de terugloop van het kloofmes te verkorten.

1. Plaats het stuk stam op de basisplaat en positioneer het kloofmes op ca. 2 cm ervan door de twee bedieningshendels maar beneden te drukken.
2. Laat de bedieningshendels los, zodat het kloofmes in deze positie blijft staan en schakel het apparaat UIT.
3. De stekker uithet stopcontact trekken.
4. Verkort het teruglooptraject met de aan de zijkant aangebrachte stang, door deze met de stelbout op de vereiste hoogte vast te zetten.

Stamheffer

Bij grote en zware stukken kunt u de stamheffer gebruiken om het te bewerken stukrechtop te zetten.

1. Daarvoort maakt u de borghaak (3) los van de stamheffer (4).
2. Laat het kloofmes maar beneden gaan tot de stamheffer op de grond ligt.
3. Plaats nu het stuk stam op de stamheffer en zet het kloofmes waar maar boven.
4. Nu kunt u het stuk stam op de basisplaat plaatsen.

Hout splijten:

1. Zet het te kloven stuk stam verticaal op de basisplaat.

Vergewis u ervan dat het vlak op de basisplaat rust en zichstandig blijft staan. Splijt de stam nooit liggend of dwars.
Bewerk het te splijten materiaal uitsluitend in de verzelrichting. Het kan tot beschadigingen aan de machine komen, wanner u het splijtgoed gegen de verzelrichting splijt.
Vergewis u ervan dat de instelling van de fixeerklem (14) is afgestemd op de hoogte van het stuk stam.

1. Haak de borghaak vast in de stamheffer.

Verwijder gespleten houtuit uw direct werkbereik. Hierdoor reducert u ongelukken.

• Splijt nooit twee stammen in een werkcyclus.
• Nooit houtijdens het werkproces bijleggen ofervangen.

① Nooit door het in stand houden van de druk gedurende meerderere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine.

Plaats het stuk stam opnieuw op de basisplaat om het nogmaals te kloven of leg het aan de Kant.

Hoe worden vastgeklemde stam losgemakt?

Het risico bestaat dat knoestig materiaal bij het splijten vastklemt.

1. Het apparaat uitschakelen en de stekker uit het stopcontact trekken.

2. Verwijder vastgeknelde stammen nicht met uw handen.

3. De vastgeklemde stam voorzichtig met een breekijzer heb- en weerbewegen, opdat zich de stam kan losmaken. Splijtzail Niet beschadigen!

In geen geval met een hamer op de vastgeklemde stam slaan.
Een vastgeklemde stam ook nicht loszagen.
Vraag geen tweede persoon om hulp.

Einde van het werk:

Zet het kloofmes in de hoogste positie (ingetrokken).
schakel de machine uit en neem de steker uit het stopcontact.
Onderhouds- en verzorgingsinstrumentes in acht nemen.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt:

Toestel uitschakelen
- netstekker uithetstopcontactnemen!

Noodzakelijke reparations of onderhoudswerkzaamheden dienen voor gebruik van de accu te worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijdderde veiligheidsvoorzieningen moeten absolut一周 correct aangebrachte en gecontroleerd worden.

Slechts originele onderdelen toepassen. Andere onderdelen können tot onvoorspelbare beschadigingen en verwondingen leiden.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden wee te verwijderen.

Draag veiligheidshandschoenen om letsels aan de handen te vermijden.

Neem het onderstaande in alot om de functionaliteit van de brandhoutsplijter te behouden:

• Reinig de machine grondig na het beeindigen van het werk.
• Verwijder harsresten.

• Oliepeil controlleren c.q. olie wisselen.

• Controller het apparaat op blijbare gebrekken zoals

• losse bevestigingen

• versleten of beschadigde onderdelen

• correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen.

• controller de hydraulische slangen en slangverbindingen regelmatig op lekkage en een correcte bevestiging.
  14 vet de splijtzuil (18) regelmatig in of olie deze met een milieuvriendelijk sproei-olie in.

Splijtmes slijpen

Het splijtmes na een langere gebruiksduur, bij een verminderde splijtcapaciteit of bij lichte verrorming van het lemmet afslipen of met een fijn vijl weer scherp make n (bramen verwijderen).

Hoe controllerik het oliepeil?

1. De splijtkolom moet in ingeschoven toestand staan.
2. 22 Schroef de oliepeilstok los.
3. Reinig de oliepeilstaaf en de oliedichting.
4. Schroef de oliepeilstok terug in de opening en draai hem vast.
5. Schroef de oliepeilstok weir los.

22 Oliepeil moetussen MIN en MAX liggen.

Vul bij een te laag oliepeil (MIN of weinige) gelijkwaardige olie bij.

1. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.
2. Schroef de peilstok terug in de opening en draai hem weer vast.

Draai de peilstok eenaar slagen los om de lucht uit de olietank te lien ontsnappen.

Wanner hef ik de olie te wisselen?

Eerste oliewisseling na 50 bedrijfsuren, daarna alle 500 bedrijfsuren.

Er zich twee Personen vereist.

Olie wisselen:

1. De splijtkolom moet in ingeschoven toestand staan.
2. 22 Schroef de oliepeilstok los.
3. Plaats eenrecipient, die minimum 7,5 liter olie kan opnemen onder de houtsplijter.
4. 21 Schroef de aftapstop (29) los, opdat de olie eruit kan lopen.

Niet alle olie za uitlopen, maar er za een residu in het oliecircuit acheterblijven.

1. Pakking en aftapstop waar aanbrengen.
2. 23 Vul de neue hydraulische olie (Hoeveelheid zie 'Technische gegevens') met behulp van een zuivere trechter in de machine.

Vul de olie langzaam en Niet in een keer bij.
Controele tussendoor het oliepeil.
Vul in geen geval te veel olie bij.

1. Reinig de oliepeilstaaf en de oliedichting.
2. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.
3. Schroef de peilstok terug in de opening en draai hem weer vast..

Draai de peilstok eenaar slagen los om de lucht uit de olietank te lately ontsnappen..

1. Laat na een olieverversing de kloofzuil enkele keren onbelast in- en uitschuiven.

Verwijder de oude olie volgens de voorschriften (namelpunt voor oude olie in uw buurt). Het is coden, de oude olie in de grond af te latent of met afval hengen.

Hydraulische olie

Voor de hydraulische cilinder bevelen wij de volgende hydraulische oliesoorten aan:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 bestel-nr. 400142 (1 liter)
Mobil DTE 11
of gelijkwaardige olie

Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beinvloedt de functie van de brandhoutsplijter.

Transportinstructies

Vór ieder transport:
- het kloofmes maar boven zetten
Toestel uitschakelen
- Olietanksluiting sluiten
- netstekker uij het stopcontact nemen!
- Splijtgoed verwijderen

Maak de borgpen (E) los en zet het steunwiel (7) voor het transport in positie C.

Positie D is alleen voor de opslag.

10 Zwenk zo nods de transportdissel (26) maar onderen.
Neem de handgreep (16)vast en kip de houtklover voorzichtig maar u toe.
念 Nu kunt u de houtklover comfortabel transporteren.

Transport bijv. met de aanhangwagen: Bevestig waar bij de brandhoutsplijter aan de waarvoor voorziene punt (b) met sjorbanden.
- Transport met de kraan: Breng de kabel op het waarvoortoorziene hefpunt (a) aan.

① Til het apparaat nooit op aan de transportgrepen (16).
① Beveilig het apparaat voor ieder transport zorgvuldig gegen kantelen of weglijkden.

Opslag

Vór iedere opslag

Kloofmesaarbovenbewegen
Toestel uitschakelen
- Olietanksluiting sluiten
- Netstekker uith het stopcontact nemen!

Bewaar Niet gebruekte toestellen aan een droge, afgesloten ruimte die gegen vorst is beveiligd en buiten de rijkwijdte van kinderen en onbevoegde Personen.

Let voor een longer opslag op het volgende, om de levensduur van de machine te verlungen en een eenvoudig en soepel bedieren te waarborgen:

• De machine grondig reinigen.
• controller het toestel op beschadigde of versleten componenten 控制者 het toestel op beschadigde of versleten componenten.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Mogelijkke storingen

Voor het verhelpen van iedere storing

Toestel uitschakelen
- netstekker uith het stopcontact nemen!

Probleem	Mogelijkke oorzaak	Oplossing
Stam worden nicht gespleten (te weinig splijtvermögen)	→ Stam is Niet correct gepositioneerd → Stam overschrijdt de toegelaten afmetingen of het hout is te hard voor het vermogen van de machine → Splijtwig splijt Niet → Olielek → Hydraulische druk te laag → Verkeerde aansluitleiding (langer dan 10 m of tekleine aederdiameter)	→ Positioneer de stam opnieuw → Stam op de toegelaten afmetingen zagen → Splijtwig scherpen, op bramen en inkervingen controleren → Leg een stuk karton onder de houtsplijter om het lek te vinden. Om het probleem op te losesn neemt u contact op met de fabrikant. → Oliepeil controleren; indienoodzakelijk olie bijvullen. Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant. → Correcte aansluitleiding gebruiken
Kloofmes beweegt schommelend of met sterke trillingen	→ Lucht in de kringleop → Splijtzoil Niet voldoende ingevet resp. ingeoled	→ Oliereservoir openen → Oliepeil controleren; indienoodzakelijk olie bijvullen. → Splijtzoil inventen of met een milieuvriendelijk spreoiolie inolien Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant.
Kloofmes beweegt Niet	→ Hydraulische pomp defect	→ Om het probleem op te loosen neemt u contact op met de fabrikant.
Motor start, maar kloofmes komt Niet in beweging	→ Onjuiste draairichting van de motor	→ Draairichting van de motor controleren Draaistroom: Draairichting van de motor omzetten
Motor start Niet	→ Netspanning ontbreekt → 2-fase beweging bij draaiastroommotor → Aansluitkabel defect → Elektromotor defect	→ Zekering controleren → Zekering en toevoerleiding door een elektricien lately controleren → Aansluitkabel verrangen c.q. door een elektricien lately controleren → Om het probleem op te loosen neemt u contact op met de fabrikant.

Bij verdere storingen of vragen richt u zich alstublieft aan uw locale leverancier.

Technische gegevens

Type / Model ASP 10 TS-2 ASP 12 TS-2 ASP 14 TS-2

bouvwjaar zie latentepagina

Splijtkracht 100 kN (10 t) 120 kN (12 t) 140 kN (14 t)

Hydraulische druk 25,5 Mpa (255 bar) 24,0 Mpa (240 bar) 24,6 Mpa (246 bar)

Voorloopsnelheid 1 ca. 0,05 m/sek. (4,9 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek)

Voorloopsnelheid 2 ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,22 m/sek. (21,8 cm/sek)

Terugloopsnelheid ca. 0,06 m/sek. (6,1 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek)

Lengte van het hout: 560 - 1040 mm

Diameter van het hout: 100 - 300 mm

Splijtlenge 850 mm

Hydraulische olie (max.) 7,0 liter 7,5 liter

Hydraulische olie Ca. 4,5 liter Ca. 5 liter

(de olie verandering)

Vermogen van de P_1 = 3300W S6 40% P_1 = 3500W S6 40%

elevtromotor

Aansluiting / Frequentie / 400 V 3~/50 Hz /

kortsluitstroom 1 kA

Geluidsdrukpegel LPA ≤ 80,0 dB (A)

Afmetingen lenge 1440 x bredte 1330 x hoogte 2280 mm lenge 1440 x bredte 1350 x

hoopte 2280 mm

Gewicht 172,5 kg 178,4 kg 184,9 kg

Schakelschema

Hydrauliccaschema

Echipament personal de protectie

Atentie la directia de rotatie a

Verificareada directieiderotatie:

volgens richtlijn: 2006/42/EG

Hiermede verklaren wij

Niniejszym my,irma

Prin prezenta, noi

Härmed forklarar vi

Prehlasujeme

NL in uitsluitende verantwoordelijkheid, dat het product

Brennholzpalter (Brandhoutsplijter) ASP 10 TS-2, ASP 12 TS-2, ASP 14 TS-2

aan de bepalingen van de boven vermelde EG-richtlijne alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2014/30/EU, 2011/65/EU
