РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ASP 14 TS2 ATIKA

Page 23 Ръководство за експлоатация

Sous réserve de modifications techniques!34 Вие не трябва да пускате машината в експлоатация, преди да сте прочел/а/ това ръководство за експлоатация, да сте обърнали внимание на всички зададени указания и да сте монтирали уреда, както е

Пазете упътването за бъдещо ползване.

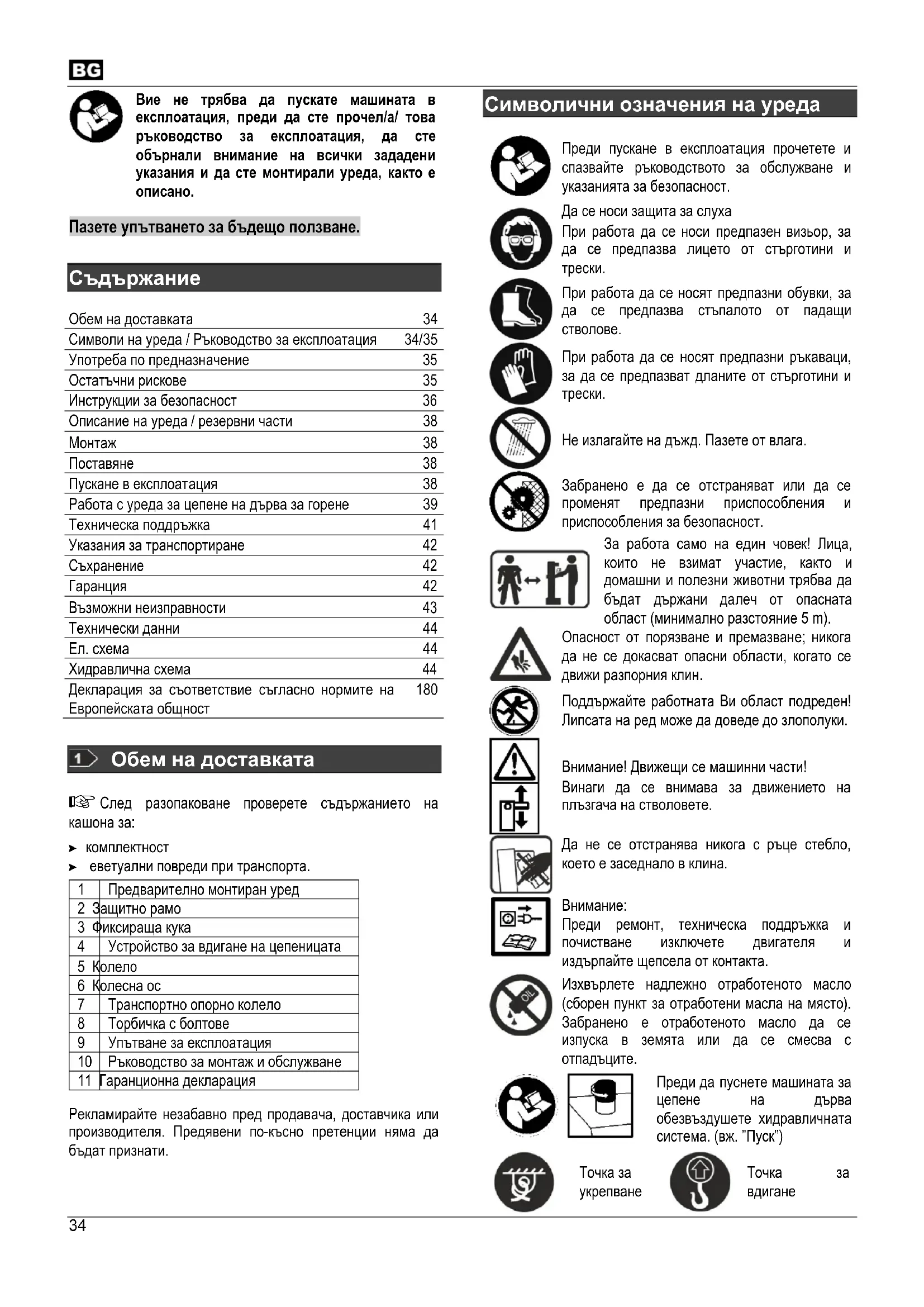

Обем на доставката 34 Символи на уреда / Ръководство за експлоатация 34/35 Употреба по предназначение 35 Остатъчни рискове 35 Инструкции за безопасност 36 Описание на уреда / резервни части 38 Монтаж 38 Поставяне 38 Пускане в експлоатация 38 Работа с уреда за цепене на дърва за горене 39 Техническа поддръжка 41 Указания за транспортиране 42 Съхранение 42 Гаранция 42 Възможни неизправности 43 Технически данни 44 Ел. схема 44 Хидравлична схема 44 Декларация за съответствие съгласно нормите на Европейската общност

Обем на доставката След разопаковане проверете съдържанието на

комплектност еветуални повреди при транспорта. 1 Предварително монтиран уред 2 Защитно рамо 3 Фиксираща кука 4 Устройство за вдигане на цепеницата 5 Колело 6 Колесна ос 7 Транспортно опорно колело 8 Торбичка с болтове 9 Упътване за експлоатация 10 Ръководство за монтаж и обслужване 11 Гаранционна декларация Рекламирайте незабавно пред продавача, доставчика или производителя. Предявени по-късно претенции няма да бъдат признати.

Преди пускане в експлоатация прочетете и спазвайте ръководството за обслужване и указанията за безопасност. Да се носи защита за слуха При работа да се носи предпазен визьор, за да се предпазва лицето от стърготини и

При работа да се носят предпазни обувки, за да се предпазва стъпалото от падащи

При работа да се носят предпазни ръкаваци, за да се предпазват дланите от стърготини и

Не излагайте на дъжд. Пазете от влага. Забранено е да се отстраняват или да се променят предпазни приспособления и приспособления за безопасност. За работа само на един човек! Лица, които не взимат участие, както и домашни и полезни животни трябва да бъдат държани далеч от опасната област (минимално разстояние 5 m). Опасност от порязване и премазване; никога да не се докасват опасни области, когато се движи разпорния клин. Поддържайте работната Ви област подреден! Липсата на ред може да доведе до злополуки. Внимание! Движещи се машинни части! Винаги да се внимава за движението на плъзгача на стволовете. Да не се отстранява никога с ръце стебло, което е заседнало в клина.

Преди ремонт, техническа поддръжка и почистване изключете двигателя и издърпайте щепсела от контакта. Изхвърлете надлежно отработеното масло (сборен пункт за отработени масла на място). Забранено е отработеното масло да се изпуска в земята или да се смесва с отпадъците. Преди да пуснете машината за цепене на дърва обезвъздушете хидравличната система. (вж. ”Пуск”)

вдигане35 Внимавайте за посоката на въртене на двигателя (виж стрелката на двигателя), тъй като работата с неправилна посока на въртене поврежда маслената помпа. (вж.

Продуктът отговаря на специфичните за продукта действащи европейски

Eлектрическите уреди не бива да се изхвърлят в контейнерите за битови

Уредите, принадлежностите и опаковките трябва да се предават за преработка в съответствие с разпоредбите за опазване на околната среда. Според европейската директива 2012/19/EО за старите електрически и електронни уреди неизползваемите електрически уреди трябва да се събират разделно и да се рециклират, без да се вреди на околната среда. виж „Работа с уреда за цепене на дърва

Символи на ръководството за експлоатация

Грозяща опасност или опасна ситуация. Неспазването на тези указания може да доведе до наранявания или материални щети.

Важни указания за правилна работа. Неспазването на тези указания може да доведе до неизправности.

Указания за ползвателя. Тези указания ще ви помогнат да използвате оптимално всички

Монтаж, обслужване и техническа поддръжка. Тук се обяснява какво точно трябва да направите.

Важни указания за екологосъобразно поведение. Неспазването на тези указания може да доведе до поражения на околната среда.

Моля вземете на помощ приложеното ръководство за монтаж и обслужване, когато в текста има указание към номер на

Употреба по предназначение Уредът за цепене на дърва за горене може да се използва само за цепене на дървесина. Уредът за цепене на дърва за горене е приложим единствено за частна употреба в областта на дома и за

Само право нарязана дървесина е подходяща за уреда за цепене на дърва

Метални части (пирони, тел, и т.н..) трябва на всяка цена да бъдат отстранение от дървесината, която ще се нацепва. Към употребета по предназначение спада също и спазването на предписаните от производителя условия за експлоатация, техническа поддръжка и ремонт, както и следването на съдържащите се в ръководството указания за безопасност. Следва да бъдат спазвани действащите разпоредби за предпазване от злополука, приложими за експлоатацията на уреда, както и останалите общопризнати правила по техника на безопасност и трудова медицина. Всяка употреба извън това се счита за употреба не по предназначение. За повреди, които възникват в резултат на това, производителят не носи отговорност – рискът затова е изключително за сметка на ползвателя. Собственоръчните изменения на уреда за цепене на дърва за огрев изключват отговорността на производителя за всякакви произтичащи от това

Уредът може да бъде борудван, използван и поддържан единствено от лица, които са запознати с него и са уведомени относно опасностите. Ремонтни работи може да се извършват само от нас, съответно от посочени от нас сервизи.

Остатъчни рискове Въпреки спазването на всички разпоредби за безопасност при употреба по предназначение също могат да съществуват остатъчни рискове поради конструкцията, обусловена от целта на употреба на

Остатъчните рискове могат да бъдат минимизирани, когато „указанията за безопасност” и „употребата по предназначение“, както и ръководството за експлоатация като цяло бъдат взети под

Внимание и предпазливост намаляват риска от наранявания и увреждания на лица. Опасност от нараняване от летящи парчета дърво. Опасност от нараняване на стъпалата от падащ нацепен материал Опасност от нараняване на пръстите на ръцете при освобождаване на заседнали парчета дърво. Игнорирани или пропуснати мерки за безопасност могат да доведат до наранявания при обслужващото лице или до увреждането на собственост. Невниманието, неспазването на указанията за безопасност и неправилната употреба могат да доведат до нараняване на ръката или пръстите на ръката от движещия се нож. Опасност посредством електрически ток, при употребата на електрически присъединителни проводници, които не са изправни. Допир до части под напрежение при отворени електрически

Съществува опасност от пожар и подхлъзване поради изтекла хидравлична течност.36 Увреждане на слуха при по-продължителна работа без защита за слуха. Въпреки всички предприети мерки могат да съществуват остатъчни рискове, които не са очевидни. Инструкции за безопасност Преди пускане в действие на това изделие прочетете и спазвайте следните указания, както и валидните за съответната страна разпоредби по безопасност, за да предпазите себе си и другите от възможни наранявания.

Предайте указанията за безопасност на всички други лица, които работят с машината.

Съхранявайте добре указанията за безопасност. Който работи с уреда за цепене на дърва за огрев, съответно трябва да е инструктиран за предвидената употреба и да е запознат с употребата на уреда за цепене на дърва за огрев и указанията за безопасност. Преди употреба се запознайте с уреда с помощта

ръководството за експлоатация. Не използвайте уреда за цели, за които не е предназначен (погледни „Употреба по предназначение“ и „Работа с уреда за нацепване на дърва за горене “). Бъдете внимателни. Внимавайте какво правите. Подхождайте разумно към работата. Не използвайте уреда, ако сте уморени или сте под влиянието на наркотици, алкохол или медикаменти. Моментното невнимание при използване на уреда може да доведе до сериозни наранявания. Деца и младежи под 18 години и лица, които не са запознати с ръководството, не бива да обслужват уреда. Никога не работете, докато в близост има хора, най-вече деца или домашни животни. Не разрешавайте други лица, най-вече деца, да пипат инструмента или двигателя. Лични предпазни средства Никога не работете без подходящи предпазни

не носете широко облекло или украшения, те могат да бъдат захванати от подвижните части ако имате дълги коси, сложете си мрежа за коса. Носете защитни очила и ЛПС за слуха. здрави обувки с бомбета за защита на пръстите (предпазни обувки) дълги панталони работни ръкавици материал за първа помощ при необходимост мобилен телефон Указания за безопасност – Преди работа Преди пускането в експлоатация и редовно по време на работа извършвайте следните проверки. Взимайте предвид съответните раздели с ръководството за

Уредът монтиран ли е изцяло и съгласно предписанията? Намира ли се уредът в добро и безопасно състояние? Ръкохватките чисти и сухи ли са? Преди започване на работа обезпечете това, в обхвата на експлоатация да не пребивават други хора, деца или животни да бъде осигурено безпрепятствено отклоняване за

да бъде осигурена безопасна стойка. Има ли на работното място опасност от препъване? Поддържайте работната Ви област подреден! Безредието може да има за следствие злополуки – опасност от спъване! Внимавайте за въздействията на околната среда: Не работете при недостиг на светлина (например при мъгла, дъжд, силен снеговалеж или здрач). Не работете в лошо време (например дъжд, опасност от светкавици, силен снеговалеж). Не използвайте машината в близост до запалими течности или газове – опасност от пожар! Потребителят е отговорен за злополуки и опасности, които възникват спрямо други лица или спрямо тяхна собственост. Дръжте тялото си в стабилно положение и във всеки момент пазете равновесие. Не променяйте машината или частите на машината. Указания за безопасност - обслужване Заемете работна стойка, която се намира зад шибъра в областта на ръкохватката за обслужване. Никога не стойте върху машината. През почивките изключвайте уреда, така че да не застрашава никого. Осигурете уреда срещу неразрешен

Указания за безопасност за уред за цепене на дърва за

Уредът за нацепване на дърва може да бъде обслужван от едно единствено лице. Никога да не се нацепват стволове, които съдържат пирони, тел или други предмети. Вече нацепената дървесина и стърготините създават опасна област за работа. Съществува опасност от спъване, подхлъзване или падане. Винаги поддържайте ред в работната

Никога не поставяйте ръцете върху подвижни части на машината при включена машина. Цепете само дърва, които отговарят на размерите, които могат да се обработват. Указания за безопасност – по време на работата Никога не работете сам. Постоянно поддържайте звуков и видим контакт с други лица, за да може при злополука веднага да бъде оказана помощ. Веднага спрете двигателя при грозяща опасност или при злополука.37 Не оставяйте уреда никога без надзор. Приключете работа веднага, щом се появят телесни оплаквания (например главоболие, виене на свят, прилошаване и т.н.) – Съществува повишена опасност от злополука! Не претоварвайте машината! Вие работите по-добре и по-безопасно в зададената област на мощността. Правете паузи по време на работа, за да може двигателят да се охлади. Поведение в спешни случаи В случай на нараняване окажете съответно необходимата първа помощ и повикайте колкото е възможно по-бързо квалифицирана лекарска помощ. Предпазете наранения от по-нататъшни наранявания и го оставете в покой. Общи указания за безопасност Използвайте електрически инструменти, принадлежности, работни инструменти и др. според указанията. При това вземете под внимание условията на работа и дейността, която трябва да се извършва. Употребата на електрически инструменти за цели извън предвидените може да предизвика опасни ситуации. Не пръскайте уреда с вода. (източник на опасност електрически ток).

Машината да не се оставя на дъжд или да се работи при

Поддържайте уреда грижливо: Следвайте указанията за поддръжка. Поддържайте ръкохватките сухи и незамърсени със смола, масло и грес. Проверете машината за евентуални повреди: Преди по-нататъшна употреба на уреда следва да бъдат проверени предпазните устройства по отношение на тяхното безупречно действие, съобразно предназначението им. Използвайте уреда само с комплексни и правилно поставени защитни приспособления и не променяйте нищо в уреда, което би ограничило безопасността. Проверете, дали движещите се части работят безупречно и не заяждат или дали има повредени части. Всички части трябва да са монтирани правилно и да отговарят на всички условия, за да осигурят безупречната работа на триона Повредени предпазни приспособления и части трябва да бъдат ремонтирани или сменени съгласно предписанията от призната специализирана работилница, доколкото не е зададено нещо друго в указанието за употреба. Повредените или нечетливи лепенки с указания за безопасност трябва да се сменят. Не оставяйте инструмент вътре! Винаги преди включване проверете, дали всички инструменти са отстранени. Уреди, които не се ползват съхранявайте в сухо, заключено помещение, извън обсега на деца. Изключете машината и изтеглете щепсела от контакта

ремонтни работи работи по поддръжката и почистването отстраняване на неизправности проверка, дали захранващите кабели са оплетени или

транспорт и съхранение напускане на уреда (също и при кратковременни прекъсвания). Не предприемайте други ремонти на машината освен описаните в главата „Поддръжка“, а се обърнете директно към производителя, съответно към компетентния сервиз. Ремонтите на други части на уреда трябва да бъдат извършвани от страна на производителя респ. от някой от неговите сервизни центрове за клиенти. Използвайте само оригинални резервни части и принадлежности. Посредством използването на други резервни части и други принадлежности могат да възникнат злополуки за потребителя. За произтичащите от това щети производителят не носи отговорност. Електрическа безопасност Изпълнение на присъединителната линия съгласно IEC 60245 (H 07 RN-F) с напречно сечение на жилата най-

5 x 1,5 mm² при кабелна дължина до макс. 10 m Никога не използвайте захранващи кабели над 10 m. По- дълги присъединителни проводници предизвикват спад на напреженето. Двигателят вече не достига максималната си мощност, функцията на машината се

Инсталираните в присъединителните линии щепсели и съединителни контактни кутии трябва да са изработени от гума, мек PVC или от друг термопластичен материал със същата механична якост или да имат покритие от такъв материал. Щепселното съединение на присъединителния кабел трябва да е защитено от попадането на водни пръски. При полагането на присъединителните линии

бъде обърнато внимание на това, те да не бъдат притискани, прегъвани и щепселното съединение да не бъде намокрено. При употреба на макара за кабели размотайте кабела

Не използвайте кабела за цели, за които той не е предназначен. Пазете кабела от горещина, масло и остри ръбове. Защитете кабела от загряване, масло и остри ръбове. Не използвайте кабела, за да изтеглите щепсела от контакта. Контролирайте редовно удължителните кабели и ги заменяйте, когато са повредени. Не използвайте дефектни присъединителни кабели. На открито ползвайте само удължители, които са разрешени за това и имат съответното обозначение.38 Не използвайте временни електрически присъединителни връзки. Никога не шунтирайте защитните устройства и не ги извеждайте от действие. Свързването към електрическата мрежа, съответно ремонтните работи по електрическите части на машината трябва да се извършват от оправомощен електроспециалист или от някой от нашите сервизи. Трябва да се спазват местните разпоредби и най- вече тези, които са свързани със защитните мерки.

Описание на уреда / Резервни части Вземете приложеното упътване за монтаж и обслужване. Поз. Артикулен № Наименование

Предварително монтиран уред

Защитно рамо Фиксираща кука

Устройство за вдигане на цепеницата 5 359827 Колело

Упътване за експлоатация

Ръководство за монтаж и обслужване

Гаранционна декларация

Ръкохватка за обслужване лява

Ръкохватка за обслужване дясна

Фиксиращ болт за регулиране на подемната височина

359872 Ключът за включване/изключване (ASP 10 / 12 TS-2) 359883 Ключът за включване/изключване (ASP 14 TS-2) 359871 Мотор (ASP 10 / 12 TS-2) 359882 Мотор (ASP 14 TS-2)

Пробка на масления резервоар 22A Пръчица за измерване на нивото на

Уплътнение за маслото (без фиг.)

359863 Цилиндър (ASP 10 TS-2) 359878 Цилиндър (ASP 12 TS-2) 359880 Цилиндър (ASP 14 TS-2)

Теглич за транспортиране

Фиксираща верига 28 359868 Възвратна пружина 29 359869 Болт за изпускане на маслото 30 359873 Хидравличен клапан (без фиг.) 31 400142 Хидравлично масло (1 литър) 32 359807 Стикер за безопасност

Присъединете уреда за цепене на дърва за огрев към електрическата мрежа едва след пълния

Монтирайте колелата, защитното рамо, фиксиращата кука, устройството за вдигане на цепеницата и транспортното опорно колело, както е показано на фигури 2 – 9 в листовката за монтаж и обслужване. След монтажа се уверете, че всички болтове са

Да не се експлоатира машината в близост до газ, бензинови канали или други лесно горими

Машината трябва да бъде монтирана устойчиво върху стабилна и равна основа (например бетонен под). За да се гарантира устойчивост, е необходимо машината да се закрепи за пода с два дюбела и болтове (най-малко M12 x 160).

Пускане в експлоатация Убедете се, че уредът е монтиран изцяло и в съответствие с предписанията. Преди всяка употреба проверявайте: присъединителните кабели – за дефектни места (пукнатини, срезове или други подобни); не използвайте дефектни кабели уреда – за евентуални повреди (вж. ”Указания за безопасност”); дали всички винтове и болтове са затегнати здраво. хидравликата за течове хидравличните маркучи и маркучни съединения изключващите устройства нивото на маслото Обезвъздушаване Преди да пуснете машината за цепене на дърва обезвъздушете хидравличната система. Развъртете пробката на масления резервоар (22), за да може въздухът да излезе от масления резервоар. Оставете капачката отворена по време на работа. Преди да преместите машината за цепене на дърва затворете пробката на масления резервоар, тъй като

противен случай може да изтече масло. Ако хидравличната система не се обезвъздуши, влезлият въздух поврежда уплътненията и предизвиква трайна повреда на уреда за цепене на дърва за огрев.39 Присъединяване към електрическата мрежа Сравнете посоченото върху фабричната табелка напрежение с напрежението в мрежата и свържете уреда към съответния контакт, който отговаря на предписанията. Използвайте удължителен кабел с достатъчно голямо напречно сечение. Присъединете уреда през дефектно-токовата защита 30 mA. Предпазител: 16 A инертен

Натиснете зеленото копче.

Натиснете червеното копче. Преди всяка употреба проверявайте работата на изключващото устройство (чрез включване и изключване). Не използвайте уред, на който превключвателят не може да се включва и изключва. Повредените превключватели трябва незабавно да се поправят от сервиза или да се сменят с нови. Предпазител срещу повторно тръгване при прекъсване на тока (задействане на нулево напрежение) При спиране на тока, неволно издърпване на щепсела, дефектен предпазител и др. уредът се изключва автоматично. За повторно включване натиснете отново зеленото копче на превключвателя за включване/изключване. Машина за цепене на дърва за огрев с 400 V 3~ Внимавайте за посоката на въртене на двигателя (виж стрелката на двигателя), тъй като работата с неправилна посока на въртене поврежда маслената помпа. Проверка на посоката на въртене: Включете двигателя. Натиснете двете ръкохватки за обслужване, ножът за цепене се спуска надолу. Когато ножът за цепене вече се намира в най-долно положение: натиснете лоста за връщане, ножът за цепене се вдига нагоре. Ако ножът за цепене не се движи, изключете двигателя и променете посоката на

Можете да промените посоката на въртене, като вкарате отвертка в предвидения за това прорез в щекера и настроите правилната посока на въртене с леко натискане и завъртане наляво или надясно.

Преди всяка употреба проверявайте хидравличните тръбопроводи и маркучи. Не използвайте машината никога, ако съществува опасност от хидравлична течност. Подсигурете това, машината и работната област да са чисти и свободни от маслени петна. Опасност от плъзгане и пожар! Редовно проверявайте, дали има достатъчно хидравлично масло в резервоара (виж „Поддръжка и

Работа с уреда за цепене на дърва

Какво мога да нацепвам? Размери на трупите за цепене Дължина на дървесината: мин. 560 – макс. 1040 mm Диаметър на дървесината: мин. 100 – макс. 300 mm Диаметърът на дървесината е препоръчана ориентировъчна стойност, защото: Тънката дървесина може да е трудна за цепене, когато съдържа чамове или влакната са прекалено дебели. Не цепете зелени стволове. Сухи, съхранявани стволове е нацепват много по-лесно и не предизвикват толкова често заклинване както зелена (мокра) дървесина. Твърдата дървесина има склонност към разпукване: Работете с повишено внимание! Имайте предвид, че дървата с клони може да се разпукат. В никакъв случай не използвайте дърва, на които не са махнати клоните. Особени указания за нацепването: Подготовка: Подгответе дървата за цепене до размерите за обработка и внимавайте дървата да се режат право. Отрязаните под ъгъл дърва при цепене може да се изплъзнат. Нагласете дървесината така на уреда за нацепване на дърва за горене, че да не съществува опасност за Вас (опасност от спъване). Преди цепене проверете, дали колоната за цепене е достатъчно смазана, за да се прибира и да излиза безпроблемно.40

Експлоатация с две ръце На машината за цепене на дърва може да работи само един човек. Машината за цепене на дърва никога да не се обслужва от две или повече лица. Никога не блокирайте дръжките за обслужване.

1. Натиснете зеленото копче за включване. Изчакайте

няколко секунди, за да достигне двигателя своите крайни обороти и се образува налягането в хидравличната помпа. Внимавайте за посоката на въртене на двигателя при машини за цепене на дърва за огрев с трифазен мотор (400 V 3~), тъй като работата с неправилна посока на въртене поврежда маслената помпа. При температури под –5° C оставете уреда за цепене на дърва да работи на празен ход поне 15 мин., за да може маслото да се затопли.

Натиснете ръкохватката за обслужване вляво (12) надолу, докато цепеницата бъде захваната от фиксиращата лапа (14). Регулирайте фиксиращата лапа според височината на цепеницата. За целта развийте крилчатия болт (A) и регулирайте фиксиращата лапа.

Дръжте ръкохватката за обслужване вляво (12) натисната и натиснете ръкохватката за обслужване вдясно (13) до половината надолу, за да разцепите бавно цепеницата.

4. След това натиснете дясната ръкохватка

за обслужване до края надолу, за да разцепите цепеницата докрай. Скорост на цепене С дясната ръкохватка за обслужване (13) можете да регулирате силата на цепене според вида на дървото: Максимална сила на цепене при ниска скорост за цепене на твърди или изсъхнали дърва или при започване на цепенето средно положение на ръкохватката за обслужване. Висока скорост на цепене при малка сила на цепене за цепене на нормални дърва или в края на цепенето долно положение на ръкохватката за обслужване.

Натиснете лоста за връщане (25) надолу, докато ножът за цепене (17) отново застане в най-горно положение. Преди всяка употреба се уверявайте, че ръкохватките за обслужване функционират надлежно. Регулиране на ходовата височина При по-къси парчета дърва можете да увеличите работната мощност, като скъсите обратния ход на ножа за

1. Поставете цепеницата върху основната плоча и

приближете ножа за цепене до около 2 cm до цепеницата чрез натискане на двете ръкохватки за обслужване надолу.

2. Отпуснете ръкохватките за обслужване, за да остане

цепене в това положение и изключете уреда.

3. Издърпвайте щепсела.

4. Скъсете обратния ход на странично монтираната

щанга, като фиксирате фиксиращия болт на необходимата височина.

Устройство за вдигане на цепеницата При големи и тежки цепеници можете да използвате устройството за вдигане на цепеницата, за да изправите цепеницата.

За целта отделете фиксиращата кука (3) от устройството за вдигане на цепеницата (4).

2. След това оставете ножът за цепене да се спусне

надолу, докато устройството за вдигане на цепеницата легне на пода.

3. Сега поставете цепеницата върху устройството за

вдигане на цепеницата и оставете ножът за цепене отново да се вдигне нагоре

4. Сега можете да поставите цепеницата върху основната

Нацепване на дървесинта

1. Поставете цепеницата вертикално върху основната

Внимавайте цепеницата да стои равно и самостоятелно върху основната плоча. Никога не цепете цепеницата легнала или напречно. Обработвайте дървата само по посока на нишките. Ако дървата се цепят обратно на посоката на дървесните влакна, машината може да се повреди. Внимавайте фиксиращата лапа (14) да е регулирана според височината на цепеницата.

2. Закачете фиксиращите куки на устройството за вдигане

на цепеницата. Махнете нацепените дърва от Вашата непосредствена работна зона. Така ще намалите трудовите злополуки. Никога не цепете две дърва наведнъж. Никога не допълвайте или сменяйте дървесина по време на работния процес. Да не се предизвиква никога нацепване на ствола посредством поддържане на плъзгането в продължение на няколко секунди. Това може да доведе до повреди на

Поставете цепеницата отново върху основната плоча и повторете цепенето или оставете цепеницата настрана.41 Как се освобождава заклещило се стебло? Има опасност дървата с клони да заядат при цепене.

1. Изключете уреда и издърпайте щепсела.

2. Да не се отстранява никога с ръце стебло, което е

3. Внимателно раздвижете заялото дърво с щанга напред-

назад, за да можете да го освободите. Не повреждайте колоната за цепене! При отделяне никога не удряйте върху заялата

Никога не изваждайте заялото дърво чрез рязане. Не молете второ лице за подкрепа.

Край на работата Поставете ножа за цепене в най-горно положение (прибрано положение). Изключете уреда и издърпайте щепсела. Да се спазват указанията за поддръжка и грижи.

Техническа поддръжка Преди всяка работа по поддръжката и почистването : изключете уреда издърпвайте щепсела! Работи по техническата поддръжка и почистването, различни от описаните в настоящия раздел, могат да се извършват само от сервиза. Защитните приспособления, които са свалени с цел извършване на техническа поддръжка и почистване, трябва да бъдат отново надлежно монтирани и проверени. Да се използват само оригинални части. Други части могат да предизвикат непредвидими повреди и наранявания. Обърнете внимание на това, да отстраните инструмента и гаечните ключове отново след поддръжката или ремонта. Да се носят предпазни ръкавици, за да се предотвратяват наранявания на ръцете. Спазвайте следното, за да запазите годността на уреда за нацепване на дърва: Почистете основно машината след приключване

Отстранете отлагания от смола. Проверявайте нивото на маслото респ. сменяйте

Проверявайте верижната резачка за очевидни недостатъци - хлабави връзки. - износени или повредени части - правилно монтирани и изправни капаци или защитни приспособления. Редовно проверявайте плътността и здравината на хидравличните шлаухове и шлаухови връзки.

Намаслявайте редовно мотовилката с екологично масло за пръскане.

Наточване на клина След продължителна експлоатация или при намален капацитет на нацепване да се изпили разпорния клин с фина пила (да се отстранят острите ръбове).

Как да проверя нивото на маслот?

1. Колоната за цепене трябва да е прибрана.

Развийте пръчката за измерване на нивото на

3. Почистете пръчката за измерване на маслото и

уплътнението за маслото.

4. Отново завийте пръчката за измерване на нивото на

маслото в отвора и я затегнете.

5. Развийте отново пръчката за измерване на нивото на

Нивото на маслото трябва да е между MIN и MAX. При ниско ниво на маслото (MIN или по-малко) долейте подобно масло.

6. Проверете уплътнението за маслото. То трябва да бъде

сменено при повреди.

7. Отново вкарайте пръчката за измерване на нивото в

отвора и я затегнете. Развийте пръчката за измерване на нивото няколко оборота, за да може въздухът да излезе от масления

Кога да сменя маслото? Първа смяна на маслото след 50 часа експлоатация, след това на всеки 500 часа експлоатация. Необходими са двама души.

1. Колоната за цепене трябва да е прибрана.

Развийте пръчката за измерване на нивото на

3. Поставете резервоар, който може да моеме минимално

3,5 литра масло, под уреда за нацепване на дървесина.

Развъртете капачката за изпускане (29), за да може маслото да изтече. Няма да изтече всичкото масло, а част от него ще остане в циркулацията на маслото.

5. Поставете отново уплътнението и капачката за

Напълнете новото хидравлично масло (Количество виж „Технически данни“) с помощта на чиста фуния. Пълнете маслото бавно, а не наведнъж. Междувременно проверявайте нивото на маслото. В никакъв случай не пълнете прекалено много масло.42

7. Почистете пръчката за измерване на маслото и

уплътнението за маслото.

8. Проверете уплътнението за маслото. То трябва да бъде

сменено при повреди.

9. Отново вкарайте пръчката за измерване на нивото в

отвора и я затегнете. Развийте пръчката за измерване на нивото няколко оборота, за да може въздухът да излезе от масления резервоар..

10. След смяна на маслото оставете колоната за цепене да

се движи няколко пъти нагоре и надолу без натоварване. Изхвърлете надлежно отработеното масло (сборен пункт за отработени масла на място). Забранено е отработеното масло да се изпуска в земята или да се смесва с отпадъците.

Хидравлично масло За уреда за нацепване на дървесина ние препоръчваме следните хидравлични масла: Shell Tellus T 22 Aral Vitam Gf 22 BP Energol HLP 22 Поръчка-№. 400142 (1 Liter) Mobil DTE 11 или равностойно Да не се използват други видове масло. Използването на други видове масло оказва влияние на функцията на уред за нацепване на дърва.

Указания за транспортиране

Преди всяко транспортиране Вдигане на ножа за цепене нагоре Изключете уреда Затворете ключалката на масления

Издърпвайте щепсела Отстранете нацепения материал Освободете фиксиращия щифт (E) и фиксирайте транспортното опорно колело (7) за транспортиране в позиция C. Позиция D е само за съхранение За целта завъртете теглича за транспортиране евентуално надолу. Хванете ръкохватката (16) и бавно наклонете машината за цепене на дърва към вас. Сега можете удобно да транспортирате (26) машината за цепене на дърва за огрев.

Транспортиране например върху полуремарке: При това фиксирайте уреда за цепене на дърва на предвидените точки (b) с укрепващи колани.

Транспортиране с кран: Поставете въжето на предвидената за това подемна точка (a). Никога не вдигайте уреда за ръкохватките за транспортиране (16). Преди всяко транспортиране осигурявайте уреда грижливо против преобръщане или изплъзване.

Преди всяко съхранение Вдигане на ножа за цепене нагоре Изключете уреда Затворете ключалката на масления

Издърпвайте щепсела! Съхранявайте уредите, които не се използват, на сухо, затворено място, защитено от замръзване, недостъпни за деца и неоторизирани лица. Обърнете внимание преди по-продължително съхранение на следното, за да удължите живота на машината и да гарантирате лесно обслужване: Правете основно почистване. Проверете уреда за повредени или износени части.

Моля вземете под внимание приложената гаранционна декларация.43 Възможни неизправности

Преди всяко отстраняване на неизправност изключете уреда издърпвайте щепсела! Проблем Възможна причина Отстраняване Стволът не се нацепва (твърде ниска мощност на

Стволът не е поставено правилно Стволът надвишава допустимите размери или дървесината е прекалено твърда за мощността на

Разпорният клин не нацепва Изтичане на масло

Хидравличното налягане е много

Грешен присъединителен

(по-дълъг от 10 m или прекалено малък диаметър на жилото) Поставете отново ствола Отрежете ствола до допустимите

Да се наточи разпорния клин, да се провери за остри ръбове или резки Поставете парче картон под уреда за нацепване на дървесина, за да откриете изтичането. За отстраняване на проблема се обърнете към производителя. Проверете нивото на маслото; ако е необходимо, долейте масло. Проблемът не може да бъде отстранен, моля обърнете се към производителя. Да се използва правилен присъединителен проводник Ножът за цепене излиза колебливо или със силни вибрации въздух в цикъла Цепещата колона не е достатъчно смазана с грес или масло Отваряне на капачката на масления

Проверете нивото на маслото; ако е необходимо, долейте масло. Смажете цепещата колона или напръскайте с екологично масло Проблемът не може да бъде отстранен, моля обърнете се към производителя. Ножът за цепене не излиза Хидравличната помпа е дефектна За отстраняване на проблема се обърнете към производителя. Двигателят тръгва, но ножът за цепене не излиза Грешна посока на въртене на

Проверете посоката на въртене на

Двигателят не тръгва Няма напрежение в мрежата 2-фазна работа при асинхронен

Захранващият кабел е дефектен

Електромоторът е дефектен Проверете предпазителя Предпазителят и захранването да се проверят от електроспециалист Захранващият кабел да се смени, съответно да се даде за проверка на електроспециалист За отстраняване на проблема се обърнете към производителя. При други повреди или въпроси се обръщайте към Вашия търговски обект на място.44 Технически данни Тип / модел ASP 10 TS-2 ASP 12 TS-2 ASP 14 TS-2 година на производство виж последна страница Сила на нацепване 100 kN (10 t) 120 kN (12 t) 140 kN (14 t) Налягане в системата 25,5 Mpa (255 bar) 24,0 Mpa (240 bar) 24,6 Mpa (246 bar) Скорост на движение напред 1 ca. 0,05 m/sek. (4,9 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek) ca. 0,04 m/sek. (4,2 cm/sek) Скорост на движение напред 2 ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,23 m/sek. (23,2 cm/sek) ca. 0,22 m/sek. (21,8 cm/sek) Скорост на движение назад ca. 0,06 m/sek. (6,1 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek) ca. 0,05 m/sek. (5,2 cm/sek) Дължина на дървесината: 560 - 1040 mm Диаметър на дървесината: 100 – 300 mm Ход на нацепването 850 mm Хидравлично масло (макс.) 7,0 литър 7,5 литър Хидравлично масло

Ca. 4,5 литър Ca. 5,0 литър мощност на двигателя P

= 3500 W S6 40 % Присъединяване / Честота на мрежата / ток на късо съединение 400 V 3~ 50 Hz 1kA Ниво на звуковото налягане

≤ 80,0 dB (A) Размери с долната стойка дължина 1440 x ширина 1330 x височина 2280 mm дължина 1440 x ширина 1350 x височина 2280 mm Тегло 172,5 kg 178,4 kg 184,9 kg
