NÁVOD NA OBSLUHU RW 1400 ATIKA

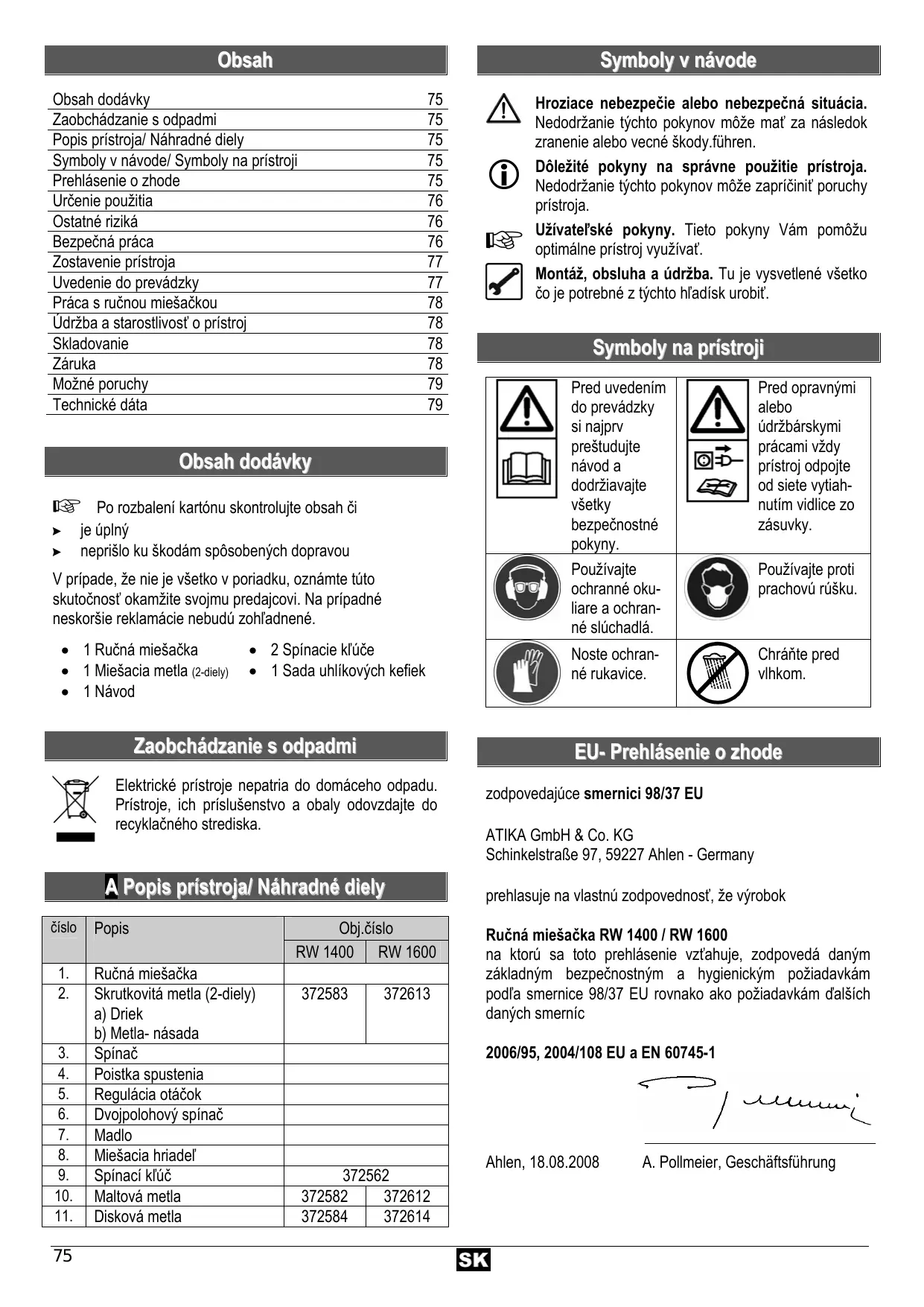

Obsah dodávky Zaobchádzanie s odpadmi Popis prístroja/ Náhradné diely Symboly v návode/ Symboly na prístroji Prehlásenie o zhode Určenie použitia Ostatné riziká Bezpečná práca Zostavenie prístroja Uvedenie do prevádzky Práca s ručnou miešačkou Údržba a starostlivosť o prístroj Skladovanie Záruka Možné poruchy Technické dáta

Po rozbalení kartónu skontrolujte obsah či je úplný neprišlo ku škodám spôsobených dopravou

V prípade, že nie je všetko v poriadku, oznámte túto skutočnosť okamžite svojmu predajcovi. Na prípadné neskoršie reklamácie nebudú zohľadnené. • 1 Ručná miešačka • 1 Miešacia metla (2-diely) • 1 Návod

• 2 Spínacie kľúče • 1 Sada uhlíkových kefiek

Zaobchádzanie s odpadmi

A Popis prístroja/ Náhradné diely

3. 4. 5. 6. 7. 8. 9. 10. 11.

Popis Ručná miešačka Skrutkovitá metla (2-diely) a) Driek b) Metla- násada Spínač Poistka spustenia Regulácia otáčok Dvojpolohový spínač Madlo Miešacia hriadeľ Spínací kľúč Maltová metla Disková metla

Obj.číslo RW 1400 RW 1600 372583

Symboly na prístroji Pred uvedením do prevádzky si najprv preštudujte návod a dodržiavajte všetky bezpečnostné pokyny. Používajte ochranné okuliare a ochranné slúchadlá.

Pred opravnými alebo údržbárskymi prácami vždy prístroj odpojte od siete vytiahnutím vidlice zo zásuvky.

Noste ochranné rukavice.

Chráňte pred vlhkom.

Používajte proti prachovú rúšku.

EU- Prehlásenie o zhode

Elektrické prístroje nepatria do domáceho odpadu. Prístroje, ich príslušenstvo a obaly odovzdajte do recyklačného strediska.

L Hroziace nebezpečie alebo nebezpečná situácia. Nedodržanie týchto pokynov môže mať za následok zranenie alebo vecné škody.führen. Dôležité pokyny na správne použitie prístroja. Nedodržanie týchto pokynov môže zapríčiniť poruchy prístroja. Užívateľské pokyny. Tieto pokyny Vám pomôžu optimálne prístroj využívať. Montáž, obsluha a údržba. Tu je vysvetlené všetko čo je potrebné z týchto hľadísk urobiť.

zodpovedajúce smernici 98/37 EU ATIKA GmbH & Co. KG Schinkelstraße 97, 59227 Ahlen - Germany prehlasuje na vlastnú zodpovednosť, že výrobok Ručná miešačka RW 1400 / RW 1600 na ktorú sa toto prehlásenie vzťahuje, zodpovedá daným základným bezpečnostným a hygienickým požiadavkám podľa smernice 98/37 EU rovnako ako požiadavkám ďalších daných smerníc 2006/95, 2004/108 EU a EN 60745-1

Určenie použitia prístroja ƒ Ručná miešačka je určená pre domácnosť na miesenie tekutých a práškových stavebných hmôt ako sú: Farby, malty, lepidlá, sadra, plniace materiály, sparovacie materiály alebo materiály na ochranu (krycie). ƒ Tento prístroj môže byť použitý iba s určenou miešacou metlou s max. priemerom 120 mm (RW 1400) alebo 140 mm (RW 1600). ƒ Na určenie použitia ručnej miešačky patrí taktiež dodržanie výrobcom predpísaných pokynov na prevádzku, údržbu a odstraňovanie prípadných porúch. Dôležité je predovšetkým dodržanie všetkých bezpečnostných pokynov. Každé iné použitie ručnej miešačky najmä miesenie horľavých alebo výbušných látok ( nebezpečie ohňa či výbuchu) alebo použitie na miesenie potravín nepatrí do okruhu použitia ručnej miešačky. Za takto spôsobené škody na zdraví či majetku výrobca nenesie zodpovednosť. = Všetky tieto riziká nesie užívateľ. ƒ Platný predpísaný súbor pokynov na zabránenie úrazov, rovnako ako všeobecne známe pracovno-medicínske pravidlá a bezpečnostné, technické pravidlá je potrebné za všetkých okolností vždy dodržať. ƒ Svojvoľné zmeny na ručnej miešačke vylučujú zodpovednosť výrobcu za takto spôsobené škody všetkého druhu. ƒ Prístroj môžu používať iba osoby, ktoré sú s ním oboznámené a o práci s ním poučené. Opravné práce môžu vykonávať iba oprávnené servisné strediská.

Ostatné riziká Aj napriek dodržaniu všetkých pokynov na určenie použitia prístroja a dodržanie všetkých pokynov bezpečnosti nie je možné všetky riziká, vzhľadom ku konštrukcii prístroja vylúčiť. Ostatné riziká je možné však minimalizovať dokonalým preštudovaním a dodržaním všetkých pokynov obsiahnutých v návode z hľadiska určenia použitia prístroja a z hľadísk pracovno-bezpečnostných. Taktiež ohľaduplnosť a pozornosť pri práci zmenšujú tieto riziká. ƒ Ignorovanie alebo prehliadnutie bezpečnostných opatrení môžu zapríčiniť zranenie užívateľa či majetkovú škodu. ƒ Ohrozenie el. prúdom pri použití nesprávnych či poškodených prívodných káblov. ƒ Dotyk súčastí prístroja, ktoré sú pod prúdom ak sú bez krytia. ƒ Poškodenie sluchu pri dlhotrvajúcej práce bez ochrany uší. Ďalšie riziká, i napriek dodržaní všetkých opatrení nie je možné vylúčiť.

Následovné pokyny odovzdajte všetkým ďalším osobám, ktoré s prístrojom budú pracovať. Ručnú miešačku nepoužívajte na práce pre ktoré nie je určená (viď kapitola Určenie použitia prístroja a kapitola Práca s ručnou miešačkou). Agresívnych materiálov, ako je cement, alebo chemické prídavné hmoty, sa nedotýkajte, nenadýchajte či nedopusťte aby sa dostali do tráviaceho traktu. Pri plnení a vyprázdňovaní miesiacej nádoby a pri práci s miešačkou vždy používajte ochranné pracovné pomôcky (ochranný odev, rukavice, okuliare a rúšku proti prachu). Prácu prerušte vždy ak sú v blízkosti iné osoby predovšetkým deti. To sa týka aj domácich zvierat. Rovnako tak prácu prerušte ak meníte stanovisko. Obsluha prístroja je za bezpečnosť voči tretím osobám zodpovedná. Užívateľ zodpovedá za škody na zdraví iných osôb a za škody na majetku. Nespúšťajte prístroj ak je v blízkosti ďalšia osoba. Deti a mladiství pod 16 rokov a osoby, ktoré nie sú o práci s miešačkou poučené, nesmú prístroj prevádzkovať. Nikdy neponechávajte prístroj bez dozoru. Prístroj prevádzkujte vždy so všetkými ochrannými prvkami a na prístroji nemeňte nič, čo by mohlo znížiť bezpečnosť. Prístroj resp. jeho časti nemeňte. Prístroj vypnite a odpojte od siete el. energie vytiahnutím vidlice zo zásuvky vždy pri − Opravách − Údržbe a čistení − Odstraňovaní porúch − Kontrolách prívodných káblov − Transporte − Opustení prístroja − nezvyčajných zvukoch či vibráciách O prístroj sa riadne starajte − Dbajte na priechodnosť chladiacich otvorov (vetranie) − Udržujte madlá čisté (zbytky oleja, alebo mazív). Dodržujte predpisy pre údržbu. Prístroj kontrolujte z hľadiska prípadných poškodení: − Pred každým ďalším použitím prístroja musia byť všetky ochranné prvky riadne namontované a spĺňať nároky na perfektnú funkciu. To je potrebné vždy preskúšať. − Skontrolujte zadnú časť, či všetky časti prístroja sú správne namontované a spĺňajú všetky podmienky na bezchybný chod prístroja. − Poškodené ochranné prvky alebo iné časti prístroja je potrebné vymeniť v servise (pokiaľ nie je inak uvedené v návode). − Poškodené alebo nečitateľné samolepky na prístroji vymeňte. Prístroj skladujte na suchom uzamknutom mieste, kam deti nemajú prístup.

Elektrická bezpečnosť ƒ Prevedenie prívodného kábla je podľa IEC 60245 (H 07 RN-F) s priečnym prierezom najmenej ⇒ 3x 1,5 qmm pri dĺžke kábla do 25 m ⇒ 3x 2,5 qmm pri dĺžke kábla väčšej ako 25 m ƒ Dlhé a tenké prívodné káble môžu zapríčiniť výpadok napätia. Motor nedosahuje max. výkon a funkcia prístroja je redukovaná. ƒ Vidlice a spojovacie prvky na prívodnom káble musia byť prevedené z gumy, mäkkého PVC alebo iných termoplastických materiálov, ktoré majú rovnakú mechanickú pevnosť, alebo týmito materiálmi potiahnuté. ƒ Zásuvka na prívodnom káble musí byť vodotesná. ƒ Pri pokladaní predlžovacieho kábla dbajte, aby kábel nebol prekrútený, pricvaknutý a aby spojovacie prvky neboli vlhké. Ak zbadáte, že predlžovací kábel je poškodený, je treba ho vymeniť ƒ Nikdy nepoužívajte poškodené káble. ƒ Nikdy nepoužívajte provizorné el. prípoje. ƒ El. ochranné prvky nikdy nepremosťujte alebo nevyraďujte z prevádzky. ƒ Prístroj zapnite vždy cez ochranný istič 30 mA. Prívod prúdu k prístroji resp. jeho opravy a opravy všetkých el. častí prístroja môže vykonávať iba koncesiovaná firma či servis. Pritom dodržiavajte miestne bezpečnostné predpisy. Opravy ďalších častí ručnej miešačky vykoná buď výrobca alebo servisné stredisko. Používajte vždy iba originálne náhradné diely. Pri použití iných náhradných dielov vzniká nebezpečie úrazu alebo vecných škôd. Za takto spôsobené škody všetkého druhu nepreberá výrobca zodpovednosť.

Zostavenie prístroja Upevnenie miešacej metly B Naskrutkujte driek metly (2a) k metle (2b). C Naskrutkujte metlu (2) na miešací hriadeľ (8). Zaistite metlu spínacím kľúčom (9).

L Pripojenie k sieti el. energie ƒ Porovnajte napätie na štítku prístroja s napätím v sieti a potom pripojte prístroj do zodpovedajúcej a predpisovej zásuvky. ƒ Prístroj pripojte cez ochranný istič 30 mA. ƒ Nepoužívajte poškodené prípojné vedenie. ƒ Použite prípojný kábel resp. predlžovací kábel s priečnym prierezom od najmenej 1,5 qmm do dĺžky 25 m.

L Istenie: SK-10 A Zapnutie Nikdy nepoužívajte prístroj s nefunkčným vypínačom. Taký vypínač (spínač) musí byť okamžite vymenený v odbornom servise.

Zapnutie D Stiskněte a pevně držte pojistku zapnutí (4). Stlačte spínač (3). Po zapnutí sa miešačka pomaly rozbehne. Zvýšenie otáčok docielite väčším tlakom na spínač.

Vypnutie Uvoľnite tlak na spínač.

Dvojchodný pohon F Miešačka je vybavená dvomi rýchlosťami otáčok (chody). 1.Chod: 0 min –1 bis 620 min –1 2.Chod: 0 min-1 bis 810 min-1 Pre volbu chodu otočte spínač o 180 stupňov.

L Spínač otáčajte výhradne kludovem stavu Regulácia otáčok E V tomto prevedení sú otáčky miešačky regulovateľné a tým je regulovateľný i výkon miešačky. Otáčky je možné stupňovito regulovať regulátorom otáčok (5). 1.Chod: 0 min –1 bis 620 min –1 2.Chod: 0 min-1 bis 810 min-1

Práca s ručnou miešačkou Uvedenie do prevádzky ƒ Uistite sa, že prístroj je kompletne podľa všetkých pokynov zmontovaný. ƒ Pred každým použitím preskúšajte: − či všetky el. pripojenia sú v poriadku (praskliny, rezy na káble) nikdy nepoužívajte poškodené káble či el. spojovacie prvky (viď. Kap .Bezpečná práca) − či driek metly a madla sú pevne utiahnuté. - či je metla správne utiahnutá

Osoby, ktoré trpia poruchami krvného obehu a sú vystavené častým vibráciám, môžu utrpieť poškodenie nervového systému alebo poškodeniu ciev. Vibrácie je možné redukovať: - použitím silných antivibračných rukavíc - skrátením času práce (vložením viacerých prestávok) Ak vaše prsty opuchnú, ak sa cítite zle, alebo prsty strácajú cit, navštívte lekára. V každom prípade sa riaďte pokynmi v kapitole Bezpečná práca.

Pokyny na použitie ručnej miešačky Používejte pouze výrobcem doporučenou míchací metlu. Dodržte max. průměr metly 120mm – RW 1400 / 140 mm – RW 1600. ƒ Dodaná maltová miešacia metla je určená pre tieto materiály: väčšie množstvo viskóznych materiálov a lepkavých materiálov ako sú napr. farby, laky, glazúry, lepidlá, plniace hmoty, omietky atď. ƒ Prístroj nikdy nepoužívajte bez dodatočných madiel. ƒ V priebehu miesenia zvyšujte otáčky. Miesenie vykonávajte tak dlho pokiaľ materiál nie je dokonale premiesený. Pritom sa riaďte pokynmi výrobcov stavebných hmôt. ƒ

Pravidelne kontrolujte stav miešacieho hriadeľa. Miešačka, ktorá má poškodený miešací hriadeľ nesmie byť ďalej používaná. Opravu musí vykonať odborný servis.

Skladovanie Odpojiť vidlicu zo zásuvky + Prístroj skladujte na suchom a uzamknutom mieste, kam deti nemajú prístup. + Pred dlhodobým uskladnením splňte nasledujúcu podmienku:

U dlhodobej práce nepoužívajte nízke otáčky. To vedie k preťaženiu a prehriatiu motora – ak nie je dostatočné chladenie. ƒ Pri práci vždy držte prístroj oboma rukami.

− Vykonajte základnú očistu prístroja.

Ak je miešačka v činnosti nikdy nesiahajte rukami či iným predmetom do oblasti rotujúcej metle.

Prečítajte si priložené záručné prehlásenie.

L Zamedzte prskaniu! Pracujte s nízkymi otáčkami kým sa miešačka do materiálu ponorí a rovnako tak pri vytiahnutí metly z materiálu.

Údržba a starostlivosť Pred každou údržbou alebo očistou: - Prístroj vypnite - Počkajte na kľudový stav metly - Odpojte od siete vytiahnutím vidlice zo zásuvky Používajte iba originálne diely. Iné môžu spôsobiť nepredpokladané škody alebo zranenia. Odstraňovanie porúch smie vykonávať iba servisné stredisko alebo výrobca. K prístroju nesmú mať deti prístup.

L Dodržte nasledujúce pokyny aby ste udržali dlhodobú výkonnosť miešačky. ƒ Chladiace otvory udržiavajte čisté a priechodné. ƒ Prach a nečistoty odstraňujte mäkkou handričkou alebo mäkkou kefkou. ƒ Prístroj nikdy nečistite pod tečúcou vodou alebo vysokotlakovým čističom. ƒ Na časti z umelej hmoty nepoužívajte riedidlá (benzín, alkohol atď). Hrozí ich poškodenie. ƒ Vždy skontrolujte madlá či sú správne a pevne usadené. ƒ Čistite miešaciu metlu. ƒ Prístroj pracuje s uhlíkovými kefkami. Pri ich opotrebovaní ich nechajte vymeniť v servise. Vo vlastnom záujme kontrolujte pravidelne miešaciu metlu, či nie je poškodená. V prípade poškodenia je treba ju okamžite vymeniť.

Možné poruchy Pred každým odstránením poruchy: − Vypnite prístroj − Počkajte na kľudový stav metly − Odpojte od siete el. energie vytiahnutím vidlice zo zásuvky

Po každom odstránení poruchy vždy všetky ochranné prvky opäť uviesť do funkcie a preskúšať. Problém

⇒ Kontrola istenia(10A) ⇒ Výmena kábla resp. jeho kontrola (servis) Poškodený kábel vyraďte z prevádzky ⇒ Tento problém môže riešiť iba výrobca alebo servisné stredisko. ⇒ Motor alebo spínač sú poškodené Neobvyklé vibrácie ⇒ Poškodenie metly ⇒ Výmena metly ⇒ Poškodenie spínacej hlavy ⇒ Obráťte sa na odborný servis. ⇒ Miesenie zlého materiálu ⇒ Použili ste materiál, ktorý nie je určený pre miešačku. Dodržiavajte pokyny výrobcu. Predlžovací kábel najmenej 1,5 qmm priečny Motor beží, ale blokuje sa pri ⇒ Príliš dlhý a tenký predlžovací kábel prierez drôtov pri max. dĺžke 25 m. Pri dlhšom najmenšom zaťažení alebo ⇒ Spojovacia zásuvka je príliš ďaleko od predĺžení je priečny prierez najmenej 2,5 qmm. automaticky sa vypína. hlavného prípoja a malý prierez kábla Nebeží motor

1600 W Motor Otáčky n0 (s regulàciou počtu otàčok) Priemer miešacej metly

Ruka- paža- vibrácie Ruka- paža vibrácie s dodatočnými madlami (podľa normy EN 1033/DIN 45675) Miešací obsah Váha Hladina hluku LWA (podľa 2000/14/EG)

Hladina akustického tlaku LPA (podľa 2000/14/EG) Izolačná trieda Spôsob ochrany
