RW 1400 - Kannettava sähkösekoitin ATIKA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava sähkösekoitin
Merkki	ATIKA
Malli	RW 1400
Moottorin teho	1350 W
Jännite	230 V ~ 50 Hz
Nopeus (1. nopeus)	0 - 620 min⁻¹
Nopeus (2. nopeus)	0 - 810 min⁻¹
Nopeudensäätö	Portaattomasti säädettävä
Vispiän enimmäishalkaisija	120 mm
Vispiän kierre	M14
Vispiän pituus	Noin 590 mm
Enimmäissekoitustilavuus	65 L
Paino	5,6 kg
Äänitehotaso	98,6 dB(A)
Äänenpainetaso	87,6 dB(A)
Suojausluokka	II
Suojaustyyppi	IP20
Kytkin	Jatkuvasäätöinen liipaisinkytkin käynnistyslukituksella
Nopeudenvalitsin	2-nopeuskytkin
Mukana toimitetut tarvikkeet	1 sekoitin, 1 vispilä (2 osaa), 2 kiristysavainta, 1 pari hiiliharjoja
Huolto	Puhdista ilmanvaihtoaukot; vaihda kuluneet hiiliharjat huoltoliikkeellä
Takuu	Katso oheinen takuutodistus

Usein kysytyt kysymykset - RW 1400 ATIKA

Minkälaisia materiaaleja voin sekoittaa RW 1400 -laitteella?

RW 1400 on suunniteltu nestemäisten tai jauhemaisten materiaalien sekoittamiseen, kuten maalit, laastit, liimat, kipsit, tasoitteet, tiivisteet ja pinnoitteet. Älä käytä sitä syttyville tai räjähtäville aineille äläkä elintarvikesektorilla.

Kuinka laite käynnistetään?

Paina ensin käynnistyslukitusta (4), ja käytä sitten ON/OFF-liipaisinta (3). Laite käynnistyy hitaasti; paina enemmän nopeuden lisäämiseksi.

Kuinka muutan pyörimisnopeutta?

Laitteessa on 2-nopeuskytkin (6): asento 1 nopeudelle 0-620 min⁻¹, asento 2 nopeudelle 0-810 min⁻¹. Käännä kytkintä vain, kun laite on pysäytetty. Nopeutta voidaan säätää portaattomasti säätönupilla.

Minkä halkaisijan vispilää voin käyttää?

Käytä vain valmistajan suosittelemia vispilöitä, joiden enimmäishalkaisija on 120 mm. Mukana toimitetun vispilän kierre on M14.

Mitä turvallisuusohjeita minun tulee noudattaa?

Käytä suojalaseja, kuulosuojaimia, pölysuojainta ja käsineitä. Lue käyttöohje ennen käyttöä. Irrota laite pistorasiasta ennen huoltoa. Älä käytä laitetta lasten tai eläinten läheisyydessä.

Kuinka huollan sekoitinta?

Pidä ilmanvaihtoaukot puhtaina. Älä käytä vettä tai liuottimia puhdistukseen. Vaihdata kuluneet hiiliharjat huoltoliikkeessä. Tarkista säännöllisesti vispilän ja akselin kunto.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista verkkojännite ja sulake (10 A). Tarkista liitäntäkaapeli. Jos kaapeli on viallinen, vaihda se. Jos ongelma jatkuu, ota yhteyttä huoltoon (moottori tai kytkin viallinen).

Kuinka vähentää tärinää käytön aikana?

Käytä paksuja työkäsineitä ja pidä säännöllisiä taukoja. Käytä hyväkuntoisia vispilöitä ja noudata sekoitettavan materiaalin valmistajan käsittelyohjeita.

Minkä tyyppistä jatkojohtoa tulisi käyttää?

Käytä jatkojohtoa, jonka poikkipinta on vähintään 1,5 mm² ja enimmäispituus 25 m. Pidemmillä matkoilla käytä poikkipintaa 2,5 mm². Johdon on oltava standardin IEC 60245 mukainen.

Kuinka säilytän laitetta käytön jälkeen?

Puhdista laite huolellisesti, irrota pistoke pistorasiasta ja säilytä sitä kuivassa ja lukitussa paikassa, lasten ulottumattomissa. Ennen pitkäaikaista säilytystä suorita perusteellinen puhdistus.

KÄYTTÖOHJE RW 1400 ATIKA

Käytöohje - Turvaohjeet - Varaosat

Kézi keverögép

FIN Alä ota laitetta käyttoän, ennenkuin olet lukenut sen käyttoohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

Säilytettävä tulevaa käytllö varten.

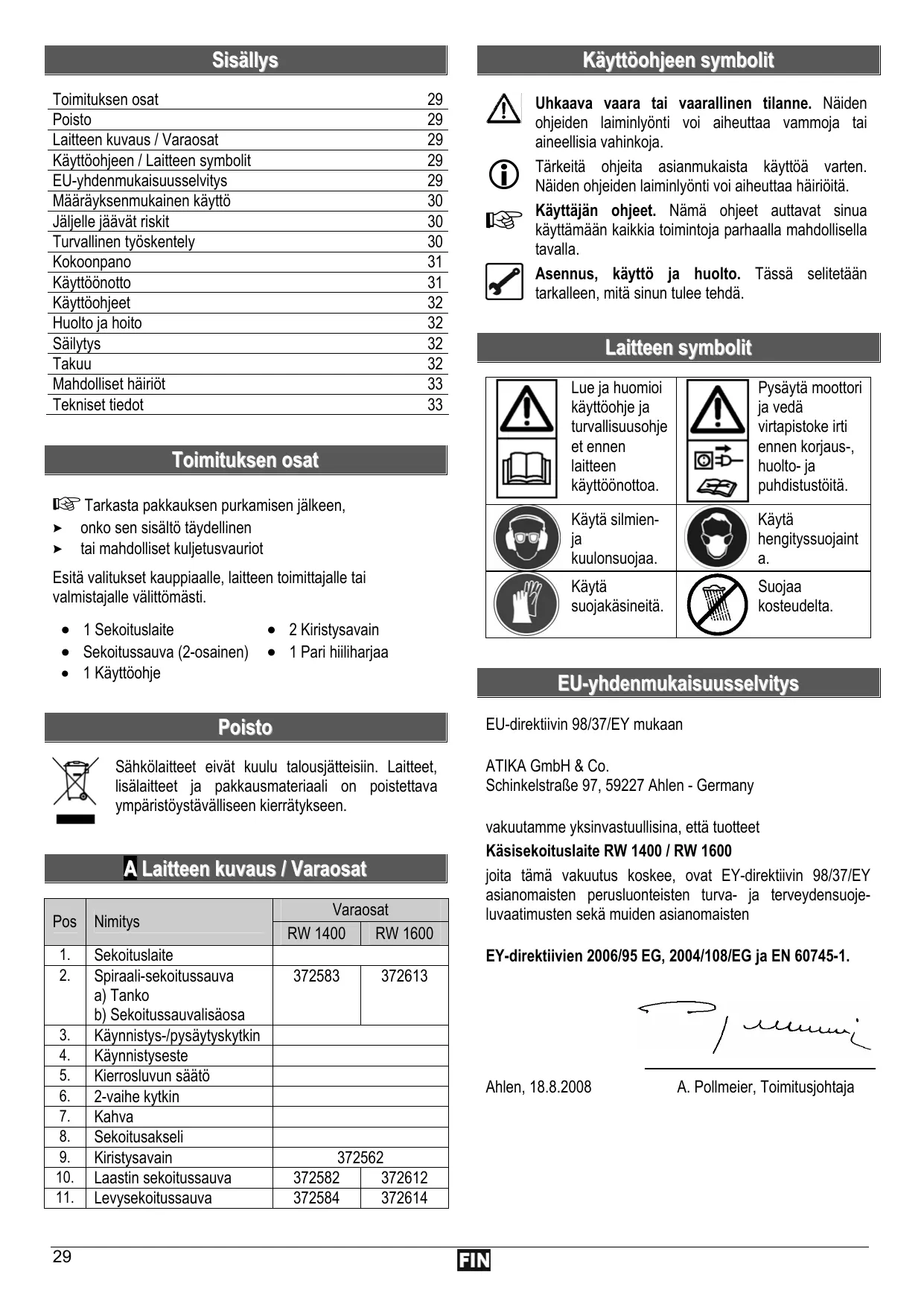

Toimituksen osat	29
Poisto	29
Laitteen kuvaus / Varaosat	29
Käytöohjeen / Laitteen symbolit	29
EU-yhdenmukaisuusselvitys	29
Märäryksenmukainen käytö	30
Jäljelle jävät riskit	30
Turvallinen työskentely	30
Kokoonpano	31
Käytöänotto	31
Käytöohjeet	32
Huolto ja hoito	32
Säilytys	32
Takuu	32
Mahdolliset Häiriöt	33
Teknisitetod	33

Toimituksen osat

Tarkasta pakkauksen purkamisen jälkeen,

onko sen sisaltto taydellinen
tai mahdolliset kuljetusvauriot

Esitā valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittömästi.

1 Sekoituslaite

2 Kiristysavain

• Sekoitussauva (2-osainen)

1 Pari hiiliharjaa

1 Kayttoohje

Poisto

Sähkölaitteet eivat kuulu talousjätteisiin. Laitteet, lisälatteet ja pakkausmaterialiaali on poistettava ympäristöystävälliseen kierrätykseen.

A Laitteen kuvaus / Varaosat

Pos	Nimitys	Varaosat
		RW 1400	RW 1600
1.	Sekoituslaite
2.	Spiraali-sekoitussauva	372583	372613
	a) Tanko
	b) Sekoitussauvalisäosa
3.	Käynnistys-/pysäytyskytkin
4.	Käynnistyseste
5.	Kierrosluvun säätö
6.	2-valihe kytkin
7.	Kahva
8.	Sekoitusakseli
9.	Kiristysavain	372562
10.	Laastin sekoitussauva	372582	372612
11.	Levysekoitussauva	372584	372614

Käyttoohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Näden ohjeiden laiminlyonti voi aiheuttaa vammoja tai aineellisia vahinkoja.

Tärkeitä ohjeita asianmukaista käyttoa varten.
Näiden ohjeiden laiminlyonti voi aiheuttaa hairiöita.

Käytäjan ohjeet. Nämä ohjeet auttavat sinua käytämaan kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käytö ja huolto. Tassā selitetään tarkalleen, mitä sinun tulee tehdä.

Laitteen symbolit

Lue ja huomioi käytöohje ja turvallisuusohje et ennen laitteen käytöönotoa.	Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.
Käytä silmien-ja kuulonsuojaa.	Käytä hengityssuojaint a.
Käytä suojakäsineitä.	Suojaa kosteudelta.

EU-yhdenmukaisuusselvitys

EU-direktiivin 98/37/EY mukaan

ATIKA GmbH & Co.

vakuutamme yksinvastuullisina, etta tuotteet

Käisekoituslaite RW 1400 / RW 1600

joita tāmā vakuutus koskee, ovat EY-directtiivin 98/37/EY asianomaisten perusuonteisten turva- ja terveydensuojeluvaatimusten sekā muiden asianomaisten

EY-direktiivien 2006/95 EG, 2004/108/EG ja EN 60745-1.

Ahlen, 18.8.2008

A. Pollmeier, Toimitusjohtaja

Maäräyksenmukainen käytto

• Sekoituslaitetta voidaan käytää kotioloissa{neste-ja jau-hemaisten rakennusmaterialialien sekoittamiseen, esimer-kiki: maalit, laastit, liimat, kipsi, saumausmaterialiait, tasoitusmassa, päällystysmassa.
• Laitteessa saa käytää tälle laitteelle tarkoitettuja sekoitussauvoja, joiden halkaisija on maks. 120 mm (RW 1400) - 140 mm (RW 1600).

Kaikenlainen muu käytö, erityisesti sytyvien tai.
yskyiisten aineiden sekoittaminen (tulipalo- ja
ysvaara) ja käytö elintarvikealalla, on märäysten
sta. Valmistaja ei vastaa minkäänlaisista tällaisesta
tä syntyvista vahingoista

Riski on pelkastaan kayttajalla.

• Maäräyksenmukaiseen käytöön kuuluu myös valmistajan maärämien käytö-, huolto- ja kunnossapitovaatimuksien ja käytööhjeessa olevien turvallisuusohjeiden noudattaminen.
  On noudetettava voimassa olevia asiaankuuluvia tapaturmanestohjeita, sekä muita yleisesti hyväksyttyä työterveyslaaketieteellisia ja turvaallisuusteknisii ohjeita.
• Sekoituslaitteeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.
• Kaikki muu käytö, joka poikkeaa näistä ei ole märäysten mukaista käytöä. Valmistaja ei vastaa mistaan näistä syistä aiheutuneista vahingoista - käytäjä vastaa niistä kokonaan itse.

Jäljelle jaävät riskit

Myös

maaraystenmukaisessa

käytössä voi,

asianomaisten turvallisuusmaäräysten noudattamisesta huolimatta, jäädä jaannösriskejä, johtuen käytötarkoituksen maäräämästä rakenteesta.

Jäännörsiskejä voidaan vähentä huomioimalla "turvallisuusohjeet" ja "maäräyksenmukainen käytto" sekä käyttoohje.

Huomaavaisuus ja varovaisuus pientaehenkildoen vahingoittumisen ja vauroiden riskia.

• Virran aiheuttamat vaarat, jos käytät epääasianmukaisia sahköisia liitäntäjohtoja.
  Jannitettä johtavien osien koskettaminen, kun sahköiset rakenneosat ovat avattuina.
• Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman kuulonsuojaa.

Varotoimista huolimatta on olemassa lisaksi epäilmeisten jäannösriskien vaara.

Turvallinen työskently

Anna turvallisuusohjeet kaikkien laitetta käytävien luettavaksi.

• Älä käytä laitetta muihin kuin vain sille märärttyihin tarkoituksiin (katso "Märäryksenmukainen käytö" ja "Sekoituslaitteella työskently").
• Älä koske sementtiin tai lisääaineisiin aläkä hengitä (jauheesta muodostuva poly) tai syö niitta. Käytä henkilökohtaisia suojavarusteita (kasineet, suojalasit, hengityssu-oja) sekoitusastiaa tayttäessäi ja tyhjentaessäsi.
• Pidä toiset henkilöt ja eläimet loitoilla työskestelyvalueelta. Älä anna muiden henkilöiden, erityisesti lasten, koskeatyökalua tai kaapelia.
• Keskeytä koneen käytö, jos henkilöitä, erityisesti lapsia tai kotieläimiä, on läheisyydessä ja kun vaihdat työskentelyaluetta.
• Laitteen käytäjä on vastuussa muiden käytöpaikan laheisyydessä oleskelevien turvallisuudesta.
• Älä koskaan ota laitetta käyttoën, kun sen lahellä on asiattomia henkilöitä
• Alle 16 v. lapset ja nuoret sekä henkilöt, jotka eivat tunne tata käytöohjetta, eivat saa käytäa laitetta.
• Alä jatā laitetta seisomaan ilman valvontaa.
• Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitetyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.

• Alä muuta laitetta tai laitteen osia.

• Sammuta kone ja vedä verkkopistoke pistorasiasta:

• korjaustoissä
  huolto- ja puhdistustöissä

• hairioiden poistossa
• kun tarkistat johtoja kiertymisen tai vauroiiden varalta.
• kuljetus
  laitteelta poistuttaessa (myös lyhytaikaisesti)
  epatavallista varahtelya

Hoida sekoituslaitetta huolella:

• Pidä kändensijat kuivina ja puhtaana hartsista, öljystä ja rasvasta.
  Noudata huoltomääräyksiä ja kelan vaihto-ohjeita

Tarkasta laitteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käytöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.
• Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja etteivat osat ole jumittuneet tai vauroituneet. Kaikkien osien tayty olla asennetu oikein ja tayttäa kaikki märäykset jotta sahan moitteeton toiminta varmistetaan
  Vaurioituneet suojalaitteet ja osat taytykorjauttaa tai vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta,Jos ei toisin ilmoitettu kayttöohjeessa.
  Vaurioituneet tai lukukelvottomat turvallisuusetiketakit on korvattava uusilla.

Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.

Sahkoturvallisuus

IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen poikkileikkaus on vähintään

3 × 1,5 ~mm^2 25 ~m kaapelipituudelle asti
3 × 2,5 ~mm^2 yli 25 ~m kaapelipituudella

• Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviöta. Moottori ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee.
• Liitäntäjohndon pistokkeiden ja kytkentälataikoiden tulee olla kumista, pehmeastä PVC:sta tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden tätyy olla päälystetty vastaavalla materiaalillla.
• Liitantäjohndon pistokteen tätyyy olla roiskevesisuojattu.
• Liitantäjohtoen asennuksessa on huomioitava, etta johtoja ei litisteta, taivuteta eikä pistokeliitin ole marka.
• Jos kaytät johtokelaa, kelaa johto kokonaan kelasta.
  Tarkista liitosjohdot saannollisesti ja vaihda vioittuneet.
• Älä käytä vialisia liitäntäjohtoja.
  Väliaikaisratkaisuiki tarkoitettuja sähköliitäntöjä ei saa käyttaa.
• Suojalaitteita ei saa koskaan ohittaa tai ottaa poiskaytosta.
• Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA).
  Sähköisten osien sähköliitäntä tai korjaukset on annettava toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia märäyksiä, erityisesti suojatoimenpiteita on noudatettava.
  Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakspalvelun suoritettavaksi.
  Käytä vain alkuperäisiä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käytö voi aiheuttaa käytäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Kokoonpano

Sekoitussauvan kiinnitys:

B Ruuvaa tanko (2a) sauvalisäosan (2b) päälle.

C Ruuvaa sekoitussauva (2) sekoitusakseliin (8). Varmista sekoitussauva kirstysavaimilla (9).

Käytöönotto

Varmistu,etta laite on asennettu taydellisesti ja märäysten mukaisesti.
Tarkista ennen jokaista käytöa:

• johdot rikkinäisten kohtien varalta (repeämät, viillot ym.)

älä käytä rikkinäisia johtoja
- laitteen mahdolliset vauriot
(katso kohtaa "Turvallinen työskently")
- etta sekoitussauva on kiinnitetty tiukasti

Verkkoliitäntä

• Vertaa laitteen tyyppikilpeen merkittyä jannitettä verkkojännitteeseen ja liitä laite vastaavaan ja maäräystenmukaiseen pistorasiaan.
• Kytke laite varokkeelliseen maadoitettuun pistorasiaan (30 mA).
• Älä käytä vialisia liitäntäjohtoja.
• Käytä liitäntä- tai jatkokaapelia, jonka johdon poikkipinta on vähintäin 1,5 mm²: a 25 m:n pituuteen asti.

Sulake: 10 A

Käynistys

Alä käytä laitetta Jonka kytkintä ei voida kytkeä pälle tai pois pälta. Vaurioitunut katkaisia on heti korjattava tai vaihettava asiakspalvelun toimesta.

Kännistys D

Aseta ensin käynnistyksenesto (4). Paina PÄÄLLE-POIS-kahvakytkintä (3). Laite käynnistyy hitaasti paällekytkennän jälleen. Kierrosluku nousee lisäämällä, kun kytkintä painean enemmän.

Sammutus

Pästä PÄÄLLE-POIS-kahvakytkimestä (3) irti.

2-Vaiveen vaihteistolla

Sekoituslaite on varustetu 2-vaihteen vaihteistolla.

1. vaihe: 3.0 min ^-1 - 620 min ^-1

2. vaihe: 4.0 min ^-1 - 810 min ^-1

Nopeuden valitsemiseksi kännä kytkinta (6) 180^ .

Käytä kytkinta vain laitteen ollessa pysähtynyt.

Kierroslukusaatö

Tässä mallissa moottorin kierroslukua ja siten sekoitustehoa voidaan säätä. Kierroslukua voidaan säätä portaattomastikierroslukusätimen (5) avulla.

1. vaihe: 0 min ^-1 - 620 min ^-1
2. vaihe: 0 min ^-1 - 810 min ^-1

Käyttoohjeet

Jos henkilöt, joilla on verenkiertohäiriöitä, altistuvat liian usein varähtelylle, voi heillä ilmaantua vauriota hermojärestelmässä tai verisuonissa.

Voit vahentaa varahtelya:

• Käytämälä tukevia, lampiä työkasineita
  Lyhentämällä työskentelyaikaa (pidä usempia pitkä taukoja)

Mene läakärin, jos sormet turpoavat tai puutuvat, tai tulee pahoinvointia.

Käytä vain valmistajan suosittelemia sekoitussau-voja. Huomioi suurin salittu halkaisija (Ø 120mm - RW 1400 / 140 mm - RW 1600).

Mukana toimitetu laastin sekoitussauva sopii seuraaville materialeille:
- Isoille märille sakeaa ja tarttuvaa sekoitusmaterialiaalia, esim. maalit, lakat, lasuurit, liimat, liisterit, tasaumassa, laastit, lattiabetoni ym.
Käytä laitetta vain lisakahvojen kanssa
- Nosta kierroslukua sekoittamisen aikana. Ohjaa sekoitus-laitetta sekoitusaeneen lapi kunnes aine on sekoittunut kokonaan. Huomioi valmistajien kasittelymaaraykset.
- Älä työskentele kestotoiminnassa matalalla kierroslu-vulla. Seurauksena on moottorin ylikuormittumi-nen/ylikuumentuminen.
- Pidä laitteesta kiinni kahdella käddellä sekoituksen aikana.
- Älia tartu pyörivään sekoitussauvaan (pyörivä sekoi-tustyökalu).
Välta roiskeiden aiheuttamista! Työskentele mata-lalla kierosluvulla, kun sekoituslaite upotetaan sekoi-tusaineeseen tai otetaan sieltä pois.

Huolto ja hoit

Ennen jokaista huolto- ja puhistustyöä -

• Kytke laite pois päältä
• Odota etta laite pysahtyvat
• Vedä virtapistoke irti

Käytä vain alkuperäisosa. Toisenlaiset osat voivat johtaa arvaamattomiin vaurioihin ja loukkaantumisiin.

Tässä luvussa kuvattua laajempia huolto- ja puhdistustöitä saa suorittaa vain asiakspalvelu.

Säilytä laitteet kuiivassa, lukitussa paikassa, lasten ulottumattomissa.

Huomioi seuravaa, jotta laite toimintakyky säilyy:

• Pidà tuuletusaukot vapaana ja puhtaina.
• Poista poly ja lika liinalla tai pehmeallā harjalla.
• Älä puhdista konetta juoksevalla vedellä tai painepesurilla.
• Älä käytä liotusainetta muoviosia varten (bensiini, alkoholi ym.), koska muoviosat voivat vauroitua.
  Tarkista, etta kahvat on kiinnitety tiukasti.
  Puhdista sekoitussauva
• Sekoituslaite on varustetu hiiliharjoilla. Kun hiilharjat ovat kuluneet, anna asiakaspalveluksen vaihtaa ne.

Tarkista oman turvallisuutesi vuoksi sekoitussauva sännöllisesti vauroitumisen kannalta. Vaihda vauroitunut sekoi-tussauva valittomästi.

Tarkista sekoitusakseli sānnöllisesti. Jos sekoituslaitteen sekoitusakseli on vauroitunut, laitetta ei saa enä käytä. Anna asiakspalvelun korjata laite.

Sailytys

Vedä virtapistoke irti

Säilytä laitteet kuivassa, lukitussa paikassa, lasten ulottumattomissa.
Huomioi ennen pitempää varastointia seuraavat asiat laitteen käytöän pidentämiseksi ja sujuvan käytön varmistamiseksi:

Suorita perusteellinen puhdistus.

Takuu

Huomioi mukana oleva takuuseltvits.

Ennen jokaista Häirönpoistoa:

Kytke laite pois päältä
- Odota, etta sekoitussauva pysahtyy
Vedä virtapistoke irti

Joka hairiönpiston jälkeen käynistä ja tarkista taas kaikki turvallisuaslaitteet.

Häiriö	Mahdollinen syy	Toimenpide
Mooftori ei käynnisty.	→ Verkkojännite puuttuu → Liitäntäjohto viallinen → Verkkopistoke, moottori tai katkaisia rikk	→ Tarkasta sulake (10 A) → tai anna tarkastettavaksi (sähkömies) defekte Kabel nicht mehr benutzen → anna pätevän sähköasentaja tarkastaa moottori tai katkaisija, tai korjata ne alkuperäisä varaosia käytäen
Epätavallista varähtelyä	→ Sekoitussauva viallinen → Kiristyspää viallinen → Sekoitettavaine vääränlaista	→ Vaihda sekoitussauva → anna pätevän sähköasentaja tarkastaa moottori tai katkaisija, tai korjata ne alkuperäisä varaosia käytäen → Väärä käsittely. Huomioi valmistajan val-mistusmaäräykset.
Mooftori käynnisty, lukkiutuu kuitenkin jo pi nestä kuormituk- sesta ja mahd. sammu auto- maattisesti	→ Jatkojohto lian pitkä tai poikkipinta liian pieni. → Pistorasia lian kaukana pääliitännästä ja liitäntäjohdon poikkileikkaus liian pieni.	Liitosjohto vähintään 1,5 mm2, maks. 25 m pitkä. Pidemmän johdon poikkileikkauksen tulee olla vähintään 2,5 mm2.

Tekniset tiedot

Malli	RW 1400	RW 1600
Moottorin teho P1	1350 W	1600 W
MoottoriMoottori	vaihtovirtamoottori 230 V~, 50 Hz
Kierrosluku n0(Kierrosluvun säädöllä)	1. value: 0 - 620 min-12. value: 0 - 810 min-1	1. value: 0 - 480 min-12. value: 0 - 650 min-1
Sekoitussauva Ø	120 mm	140 mm
Sekoitussauvan kiinnitsy	M 14
Sekoitussauvan pituus	Ca. 590 cm
Käsi-käsivarsi värinä toimintakahvassa(EN 1033/DIN 45675 mukaisesti)	avhw = < 3,2 m/s2	avhw = < 3,2 m/s2
Sekoitettava määrä	< 65 Liter	40-90 Liter
Paino	5,6 kg	6,7 kg
Melutehotaso LwA(mitattu direktiivin 2000/14/EG)	mitattu melutehotaso 98,6 dB (A)
Äänen painetaso LPA(mitattu direktiivin 2000/14/EG)	87,6 dB (A)
Turvallisuusluokitus	II / ☐
Sujoaus	IP 20

Tartalom
