NAVODILA ZA UPORABO HDS 9 16-4 ST GAS LPG KARCHER

nite ga za morebitno kasnejso uporabo ali za naslednjega lastnika.

• Pred prvim zagonom obvezno preberite varnostna navodila st. 5.956-309!

Vprimeru transportnih poškodb takoj obvestite trgovca.

Vsebinsko kazalo
Varstvo okolja

Varstvo okolja	SL	1
Simboli v navodilu za uporabo	SL	1
Simboli na napravi.	SL	1
Splošna varnostna navodila	SL	1
Namenska uporaba.	SL	2
Delovanje	SL	2
Varnostne priprave	SL	2
Elementi naprave	SL	3
Zagon	SL	4
Uporaba	SL	4
Ustavitev obratovanja	SL	6
Mirovanje naprave.	SL	6
Skladiščenje	SL	6
Transport.	SL	6
Tehnični podatki	SL	7
Nega in vzdhrževanje	SL	9
Pomoč pri motnjah	SL	11
Pribor.	SL	13
Inštalacija naprave	SL	14
ES-izjava o skladnosti.	SL	19
Garancija.	SL	19
Uporabniški servis.	SL	20

Embalaža je primerna za reciklaranje. Prosimo, da em-balaže ne odvržete med gospodinjske opadke, tem-več jo odložite v zbiralnik za ponovno obdelavo.

Stare naprave vsebujejo dragocene reciklarne materi-ale, ki jih je treba odvajati za ponovno uporabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme.

Pazite, da motornje olje, kurilno olje, dizelsko gorivo in bencin ne pridejo v okolje. Varujte tla in staro olje zavrzite v skladu s predpisi o varstvu okolja.

Kärcher Čistila so lahko razgradljiva. To pomeni, da ne ovirajo delovanja lovilnika olja. Seznam priporočljivih Čistil se nahaja v poglavju "Pribor".

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

Simboli v navodilu za uporabo

Nevarnost

Za neposredno grozeco nearnost, ki vodi do tezkih telesnih poškodb ali smrti.

Opozorilo

Za możno nevarno situacimiento, ki bi lahkovodila do teźkih telesnih pośkodb ali smrti.

Pozor

Za możno nevarno situácijo, ki lahko vodi do lahkih poškodb ali materialne škode.

Simboli na napravi

Visokotlačni curki so lahko pri nestrokovni uporabi nevarni. Curka ne smete usmerjati na osebe,Živali,aktivno elektricno opremo ali na samo napravo.

Splošna varnostna navodila

• Upostevajte ustrezne nacionalne predpise zakonodajalca za skropilnike tekočin.
• Upostevajte ustrezne nacionalne predpise zakonodajalca za preprecevanje nesreč. Škropilnik tekočin je potrebno redno pregledovati in o rezultatu pregleda je potrebno podati pismeno izjavo.
• Ogrevalnik naprave je gorilna naprava. Gorilne naprave morajo biti redno pcregledovane v skladu z ustreznimi nacional-nimi predisisi zakonodajalca.
  Pri obratovanju naprave v prostoru se mora zagotoviti varen odvod dimnih plinov (cev za dimne pline brez prekinitve vleka). Poleg tega mora obstajati zadosten dovod svezega zraka.
• Upoštevajte varnostna navodila, ki so prilozena uporabljenim Čistilom (ponavadi na etiketi embalaze).

Predpisi, smernice in pravila

Pred instalacijo naprave se mora opraviti uskladitev s podjetjem za oskrbo s plinom in s pristojnim področnim dimnikarjem.

Pri instalaciji se morajo upoševati gradbeni predpisi, obrtni predpisi in predpisi o zašciti pred imisijami. Opozarjamo na sledeče predpisie, smernice in norme:

• Napravo sme instalirati le strokovno podjetje v skladu z nacionimi predpisi.
• Pri elektrichi instalaciji se morajo upoštevati ustrezni nacio nalni predpisi zakonodajalca.
• Pri plinski instalaciji se morajo upoštevati ustrezni nacionalni predpisizi zakonodajalca.
  Instalacijo plinskih vodov ter plinski priključek naprave sme izvesti le atestirano strokovno podjetje plinske in vodne obrti.
• Nastavitve, vzdřevanje in popravila na gorilniku smejo izvajati le usposobljeni monterji iz Kärcher uporabniškega servisa.
• Pri projektiranju kamina se morajo upoštevati lokalno veljavni predpisi.

Delovna mesta

Delovno mesto se nahaja ob upravljalnem polju. Ovisno od tipa naprave so nadaljnja delovna mesta pri pripravah iz pribora (brizgale naprave), priključenih na odvizemnih mestih.

Osebna zaščitna oprema

Pri cišenju delov, ki povečujejo hrup, nosite glusnike, da preprečite poškodovanje sluha.

• Za zaščito pred brizganjem vode ali umazanje nosite primero na zaščitno obleko in zaščitne očale.

Namenska uporaba

Namen naprave je, da se s pomočjo prosto iztekajocega vodnega curka odstrani umazanija s povrsin. Uporablja se predvsem za cisčenje strojev, vozil in fasad.

Nevarnost

Nevarnost poškod! Pri uporabi na bencinskih Črpalkah ali drugih nevarnih območijh upoštevajte ustrezne varnostne predpise.

Preprečiti morate, da odpadna voda, ki vsebuje mineralna olja, odteka v zemljo, tekoče vode ali kanalizacijo. Pranje motorjev in podvozij zato izvajaje izključno na ustreznih mestih z lovilci olj.

Delovanje

• Hladna voda priteče preko motorne hladne spirale v posod s plovcem in od tam v zunanji plašč pretočnega grelnika ter naprej do sesalne strani visokotlačne Čpalke. V posodi s plovcem se dozira mehčalec. Čpalka vodo in vsesano Čistilo poganja skozi pretočni grelnik. Količina Čistila v vodi se lahko nestavi z dozirnim ventilom. Pretočni grelnik se ogreva s plinskim gorilnikom.
• Visokotlačni izhod se priključi na visokotlačno omrežje v zgradbi. Na odvizemnih mestih tega omrežja se priključi ročna brizgalna pištola z visokotlačno gibko cevjo.

Varnostne priprave

Varnostne naprave so namenjene zašciti uporabnika zato jih ne smete ustaviti ali se izogibati njihovi funkciji.

Varovalo proti pomanjkanju vode v posodi s plovcem

V primeru pomanjkanja vode varovalo proti pomanjkanju vode prepreci vklop visokotlačne Črpalke.

Varovalo proti pomanjkanju vode v zašcitnem bloku

V primeru pomanjkanja vode varovalo proti pomanjkanju vode prepreci pregrevanje gorilnika. Gorilnik se vklopi le pri zadostni oskrbi z vodo.

Tlačno stikalo

Če je delovni tlak presežen, tlacno stikalo izklopi napravo. Nastavitve ne smete spremeniti.

Varnostni ventil

V primeru motnje tlačnega stikala varnostni ventil odpre. Ta ventil je tovarniško nastavljen in plombiran. Nastavitve ne smete spremeniti.

Nadzor plamena

V primeru pomanjkanja goriva ali pri motnji gorilnika nadzor plameni izklopi gorilnik. Kontrolna lučka motnje gorilnika (E) zasveti.

Prelivna zaščita

Če je motor gorilnika blokiran, se sproži zašcitno tokovno stikalo. Motor visokotlačne Čpalke je zašciten s stikalom za zašcitoto motorja in stikalom za zašcitoto navitja.

Termostat izpušnih plinov

Termostat dimnih plinov se sproži, ko temperatura dimnih plinov preseze 320^ . Kontrolna lučka termostata dimnih plinov (K) sveti.

Omejevalnik temperature

Omejevalnika maksimalne temperature na dnu kotla (>80^) in vvodnem izhodu (>110^) se sprožita in kontrlna lučka za motnjog gorilnika (E) sveti.

Tlačno stikalo dimnih plinov

Tlačno stikalo dimnih plinov izklopi gorilnik,Če v systemdu za odvajanje dimnih plinov nastane nedopustno visok protitlak, npr. pri zamašitvi.

Tlačna razbremenitev visokotlăncegaSYSTEMA

Po izklopu naprave preko ročne brizgalne pištole se po poteku Časa pripravljenosti za obratovanje odpre magnetni ventil, ki je namešćen v visokotlačnem systemdu, kar povzroči znižanje tlaka.

Elementi naprave

Bild 1

1 Gorilnik
2 Manometer
3 Dotok sveze vodesitom
4 Visokotlačni izhod
5 Plinski priključek
6 Sesalna cev za cistilo I

7 Sesalna cev za Čistilo II (opcija)
8 Posoda za mehcalec
9 Elektrichi vodnik
10 Posoda s plovcem
11 Upravljalno polje

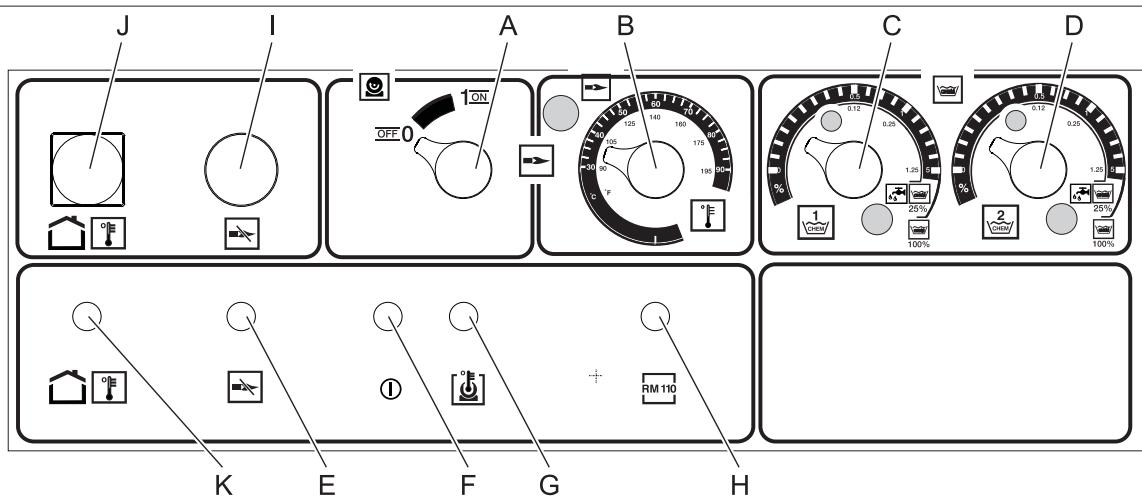

Upravljalno polje

Bild 2

A Stikalo naprave
B Regulator temperature
C Dozirni ventil za cistilo I
D Dozirni ventil za cistilo II (opcija)
E Kontrolna lučka motnje gorilnika
F Kontrolna lučka pripravljenosti za obratovanje

G Kontrolna lučka pregretja motorja
H Kontrolna lučka zaščite pred poapnenjem
I Deblokirna tipka plinskega releja
J Deblokirna tipka termostata dimnih plinov
K Kontrolna lučka termostata dimnih plinov

Barvan oznaka

• Upravljalni elementi za proces Cišćenja so rumeni.
• Upravljalni elementi za vzdřevanje in servisiranje so svetlo sivi.

Zagon

Nevarnost

Nevarnost poskodb! Naprava, dovodi, visokotlačna cev in pri-ključki morajo biti v brezhibnem stanju. Če stanje ni brezhibno, naprave ne smete uporabljati.

• Priključne vrednosti glejte v Tehničnih podatkih in na tipski tablici.
• Elektrichi priključek mora izvesti elektrinstallater in mora ustrezati IEC 60364-1.

Uporaba

Varnostna navodila

Uporabnik mora stroj uporabljiati v skladu z njegovim namenom. Mora upoštevati lokalne danosti in pri delu s strojem paziti na osebe v okolici.

Stroja med obratovanjem nikoli ne puschajte brez nadzora.

Nevarnost

• Nevarnost oparjenza z vroco vodo! Vodnega curka nikoli ne usmerjaje v ljudi aliŽivali.
• Nevarnost opeklin zaradi vročih delov naprave! Pri obratovanju z vročo vodo se ne dotikajte neizoliranih cevovodov in gibkih cevi. Brizgalno cev držite izključno na ročaju. Ne dotikajte se nastavka za dimne pline pretočnegra grelnika.
• Nevarnost zastrupitve ali razjedanja s Čistilom! Upostevestajte opozorila na Čistilih. Čistila hranite na mestu, ki ni dostopno nepooblasćenim osebam.

Nevarnost

Ziviljenjska nevarnost zaradi elektrichega udara! Vodnega curka ne usmerjaje v sledece priprave:

• elektrichi aparati in naprave,
• ta naprava sama,
• vsi deli v delovnem območju, ki so pod napetostjo.

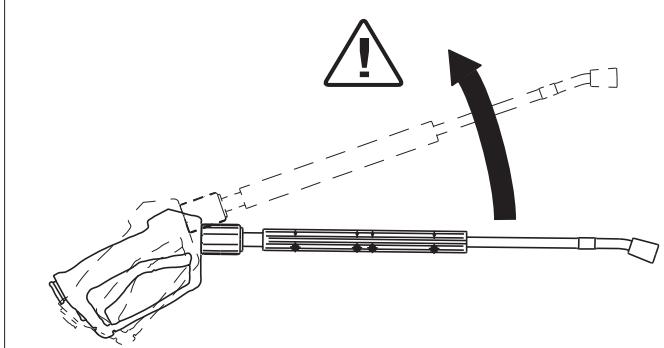

Vodni curek, ki izstopa iz brizgalne cevi povzroča obojno silo.
Zaradi zvite brizgale cevi deluje sila navzgor.

Nevarnost

• Nevarnost poškodb! Zaradi odobjne sile brizgalne cevi lahko izgubite ravnotežje. Lahko pavete. Brizgalna cev lahko leti naokrog in poškoduje ljudi. Poščite varno pozicijo in pistolo trdno držite. Ročico ročne brizgalne pistole nikoli ne zataknite.
  Curka ne usmerjaje na druga ali nase, da bi očistili oblačila ali obutev.
• Nevarnost poskodb zaradi letechi delov! Letechi dropci ali predmeti lahko poskodujejo ljudi ali zivali. Vodnega curka nikoli ne usmerjaje v lomljive ali rahlo namescene predmete.
• Nevarnost nesreče, kot posledice poskodb! Gume in ventile Čistite zminimalne razdalje 30 cm.

Opozorilo

Nevarnost zaradi zdravju skodljivih snovi! Sledečih materialov ne smete poskropiti, ker se lahko sicer v zrak zvirtincijo zdravju skodljive snovi:

materiali, ki vsebujejo azbest,
materiali, ki morebiti vsebujejo zdravju skodljive snovi.

Nevarnost

• Nevarnost poskodb zaradi izstopajocega, morebiti vrocega vodnega curka! Le originalne Karcher visokotlaene gibke cevi so optimalno prilagojene napravi. Pri uporabi drugih cevi od-pade garancija.
• Ogrožanje zdravja zaradi Čistila! Zaradi morebiti primešanega Čistila voda, ki izhaja iz naprave, ne ustreza kakovosti pitne vode.
• Nevarnost poskodovanja sluha zaradi dela na delih, ki povečujejo hrup! V tem primerus nosite glusnike.

Vzpostavljanje pripravljenosti na obratovanje

Nevarnost

Nevarnost poskodb zaradi izstopajocega, morebiti vrocega vodnega curka!

Nevarnost

Pred vsakim zagonom preverite gibko visokotlačno cev na poskodbe. Poškodovano visokotlačno gibko cev takoj zamenjaje.

Pred vsako uporabo preverite visokotlačno gibko cev, cevo-vode, armature in brizgalno cev glede poškodb.
Preverite trdnost naseda in tesnost cevne spojke.

Pozor

Neveranost poškodb zaradi suhega teka.

Preverite polnilni nivo posode za Čistilo in jo po potrebi dopol-nite.
Preverite nivo mehcalne tekocine in jo po potrebi dolijte.

Izklop v sili

Stikalo naprave (A) obrnite na "0".
Zaprite dovod vode.
Pritiskajte ročno brizgalno pistol, dokler naprava ni več pod pritiskom.
Zaprite dovodplina.

Nastavitev delovnega pritiska in pretočne količine

Nastavitev na napravi

Z obračanjem regulirnega ventilà v smeri urnega kazalca se delovni pritisk in pretočna količina povečata.
Z obračanjem regulirnega ventila v nasprotni smeri urnega kazalca se delovni pritisk in pretočna količina zmanjsata.

Nastavitev na "Easypress" pištoli (opcija)

Obrat regulatorja količine vode v desno poveča pretok in poviša delovni tlak.
Obrat regulatorja količine vode v levo zmanjša pretok in zniža delovni tlak.

Obratovanje s hladno vodo

Odprit dovod vode.

Simbol "Vklop motorja"

Povlecite ročico ročne brizgalne pistole in stikalo naprave (A) postavite na "1" (vklop motorja).
Kontrolna lučka pripravljenosti za obratovanje (F) kaže pripravljenost naprave.

Obratovanje z vroco vodo

Nevarnost

Nevarnost oparin!

Pozor

Obratovanje z vročo vodo brez goriva povzroči poskodbo Črpalke za gorivo. Pred obratovanjem z vročo vodo zagotovite oskrbo z gorivom.

Gorilnik se lahko po potrebi doklopi.

Simbol "Vklop gorilnika"

Stikalo naprave (A) postavite na "Vklop gorilnika".
Željeno temperaturo vode nastavite na regulatorju temperatu- re (B). Maksimalna temperatura je 98^

Pripravljenost na obratovanje

• Ce med obratovanjem spustite ročico ročne brizgalne pistole, se naprava izklopi.
• Če se pistola ponovno odpre v nastavljivem Času priapravljenosti za obratovanje (2...8 minut), naprava samodejno ponovno steče.
• Če je ās priapravljenosti za obratovanje presežen, varnostno stikalo izklopi Črpalko in gorilnik. Kontrolna lučka priapravljenosti za obratovanje (F) ugasne.
• Za ponoven vklop obrite stikalo naprave v položaj "0", nato ga ponovno vklopite Če se naprava krmili z daljinskim upravljalcem, se lahko ponoven vklop izvede z ustreznim stikalom na daljinskem upravljalcu.

Izbira sobe

• Avtomobilske gume se Čistijo le s Šobo za raven curek (25°) in z minimalnim brizgalnim razmikom 30 cm. Gume se v nobenemprimeru ne smejo Čistiti s krožnim curkom.

Za vse ostale naloge so na razpolago sledece sobe:

Onesna- zenost	Šoba	Brizgalni kot	Št. dela 6.415	Tlak [MPa]	Odboj [N]
HDS 9/16
močna	00060	0°	-649	16	46
srednja	25060	25°	-647
rahla	40060	40°	-648
HDS 12/14
močna	00080	0°	-150	14	55
srednja	25080	25°	-152
rahla	40080	40°	-153

Pri cevovodu nad 20 m ali pri visokotlačni gibki cevi nad 2 × 10 m NV 8 se morajo uporabiti sledeče šobe:

Onesna-Ženost	Šoba	Brizgalni kot	Št. dela 6.415	Tlak [MPa]	Odboj [N]
HDS 9/16
močna	0075	0°	-419	10	37
srednja	2575	25°	-421
rahla	4075	40°	-422
HDS 12/14
močna	0010	0°	-082	10	46
srednja	2510	25°	-252
rahla	4010	40°	-253

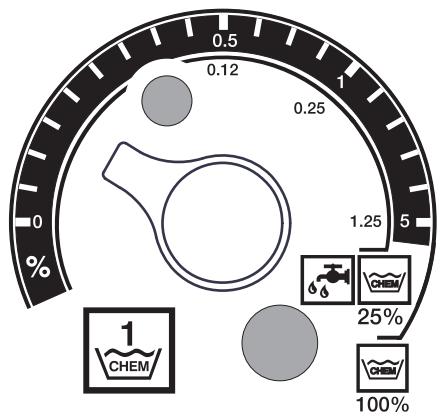

Doziranje cistila

• Čistila olajsajo Čiščenje. Vsesajo se iz eksternega rezervoarja za Čistilo.
  Del osnovne opreme naprave je dozirni ventil (C). Dodatna dozirna priprava (dozirni ventil D) je dobavljiva kot pribor. Slednji omogoca vsesavanje dveh razlichnih cistil.
• Dozirna količina se nastavi na dozirnih ventilih za Čistilo (C ali D) na upravljalnem polju. Nastavljena vrednost ustreza deležu Čistila v odstotkih.

Zunanja skala velja pri uporabi nerazredenega cistila (100% CHEM).
Notranja skala velja pri uporabi razredenega cistila vraz-merju 1 + 3 (25% CHEM + 75% vode).

Sledečaabela podaja porabo Čistila za vrednosti na zunanji skali:

Položaj	0,5	1	8
Količina Čistila [I/h]	14...15	22...24	50
Koncentracija Čistila [%]	1,5	2,5	>5

Točna dozirna količina je odvisna od:

• viskoznosti Čistila
• sesalne visine
• upora pretoka visokotlačnega voda

Če je potrebno natančno doziranje, se mora izmeriti količina vsesanega Čistila (npr. s sesanjem iz merilnega Iončka).

Oporozil: Priporocljiva cistila najdete v poglavju "Pribor".

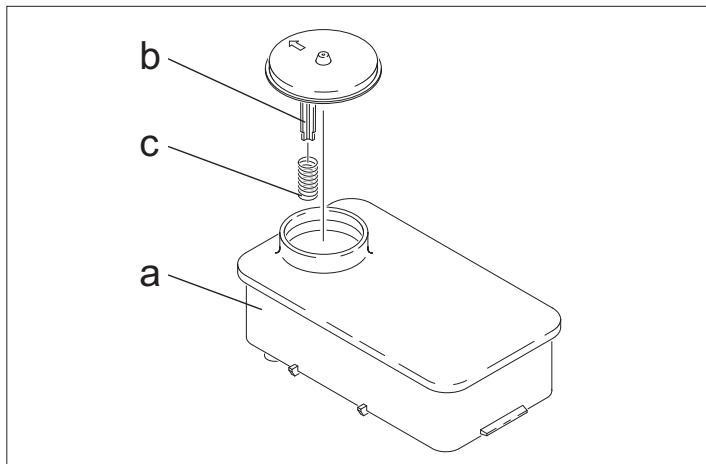

Dolivanje mehcalca

Pozor

Pri obratovanju brez mehchalca lahk pretochni grelnik poapni.

Če je posoda za mehčalec prazna, utripa kontrlna lučka zaščite pred poapnenjem (H).

Slika 1 - poz. 8

V posodo za mehçalec dolijte mehçalno tekočino RM 110 (2.780-001).

Ustavitev obratovanja

Nevarnost

Nevarnost oparin zaradi vroce vode! Po delu z vroco vodo, je potrebno napravo najmanj dve minute pustiti, da pistola obrataje s hladno vodo.

Po obratovanju s Čistilom

Pri obratovanju z vroco vodo regulator temperature (B) nastavite na najnizjo temperaturo.
Najmanj 30 sekund uporabljaje napravo brez cistila.

Izklop naprave

Stikalo naprave (A) obrnite na "0".
Zaprite dovod vode.
Pritiskajte ročno brizgalno pištolo, dokler naprava ni več pod pritiskom.
Ročno brizgalno pistoloz zaščitno zaskočko zavarujte pred nahotenim odpiranjem.

Mirovanje naprave

Pri daljshih obratovalnih premorih, ali ko ni možno skladiščenje naprave brez nevarnosti zamrznitve, izvedite sledeče ukrepe (glejte poglavje "Nega in vzdřevanje", odstavek "Zaščita pred zamrzni-tvijo"):

Izpustite vodo.
Napravo izperite s sredstvom proti zmrznitvi.
Izklopite in zavarujte glavno stikalo oz. izvlecite Cekon vtič.
Zaprite dovod plina.

Skladišćenje

Pozor

Nevarnost poskodbe in skode! Pri shranjevanju upoštevajte težo naprave.

Transport

Pozor

Nevarnost poskodbe in skode! Pri transportu upoštevajte težo naprave.

Pri transportu v vozilih napravo zavarujte proti zdrsu in prevnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Tehnični podatki

		HDS 9/16-4ST Gas	HDS 9/16-4ST Gas LPG	HDS 12/14-4ST Gas	HDS 12/14-4ST Gas LPG
		1.251-108	1.251-109	1.251-110	1.251-111
Podatki o zmogljivosti
Delovni tlak vode (s standardno šobo)	MPa (bar)	16 (160)	16 (160)	14 (140)	14 (140)
Maks. obratovalni nadtlak (varnostni ventil)	MPa (bar)	18,5 (185)	18,5 (185)	18,5 (185)	18,5 (185)
Pretok vode (regulira se brezstopenjsko)	I/h (I/min)	500-1000 (8,3-16,6)	500-1000 (8,3-16,6)	600-1200 (10-20)	600-1200 (10-20)
Vsesavanje Čistila (regulira se brezstopenjsko)	I/h (I/min)	0-50 (0-0,8)	0-50 (0-0,8)	0-60 (0-1)	0-60 (0-1)
Vodni priklijuček
Količina dotoka (min.)	I/h (I/min)	1100 (18,3)	1100 (18,3)	1300 (21,7)	1300 (21,7)
Tlak dotoka (min.)	MPa (bar)	0,1 (1)	0,1 (1)	0,1 (1)	0,1 (1)
Pritisk dotoka (maks.)	MPa (bar)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
Elektrčni priklijuček
Vrsta toka	--	3N~	3N~	3N~	3N~
Frekvencva	Hz	50	50	50	50
Napetost	V	380-420	380-420	380-420	380-420
Priklična moč	kW	6,4	6,4	7,5	7,5
Elektrčna zaščita (inertna)	A	16	16	20	20
Vrsta zaščite	--	IPX5	IPX5	IPX5	IPX5
Razred zaščite	--	I	I	I	I
Maksimalno dopustna omrežna impedanca	Ohm	(0,381+j0,238)	(0,381+j0,238)	--	--
Elektrčni vodnik	mm²	5 x 2,5	5 x 2,5	5 x 2,5	5 x 2,5
Temperatura
Temperatura dotoka (maks.)	°C	30	30	30	30
Maks. delovna temperatura vroče vode	°C	98	98	98	98
Maks. temperatura varnostnega termostata	°C	110	110	110	110
Povišanje temperature pri maks. pretoku vode	°C	60-65	60-65	60-65	60-65
Ogrevalna moč bruto	kW	75	75	95	95
Kaminski vlek	kPa	0,01-0,04	0,01-0,04	0,01-0,04	0,01-0,04
Priklijučne vrednosti za plin
Zemeljski plin (G 20)	m³/h	7,2	--	9,8	--
Zemeljski plin LL (G 25)	m³/h	8,2	--	11,4	--
Nazivni priklijučni tlak (zemeljski plin)	kPa	1,8-5	--	1,8-5	--
Propan	kg/h	--	5,7	--	7,2
Nazivni priklijučni tlak (propan)	kPa	--	5-6	--	5-6
Okoljski podatki
Normiran izkoristek	%	97	97	97	97
Normiran emisijski faktor NOx (zemeljski plin G 25)	mg/kWh	< 40	--	< 40	--
Normiran emisijski faktor CO (zemeljski plin G 25)	mg/kWh	< 40	--	< 40	--
Vrednosti za izmero dimnika
Nadlačna sposobnost (min.)	kPa	0,05	0,05	0,05	0,05
Vlečna potreba	kPa	0	0	0	0
Masni tok dimnih plinov - polno breme	kg/h	130	130	166	166
CO2(Zemeljski plin)	%	9,5	--	9,5	--
CO2(Propan)	%	--	12	--	12
Temperatura dimnih plinov maks./min.	°C	190/150	190/150	170/130	170/130
Zgorevalni zrak/dovajanje zraka	Maks. dolžina: 10 m z dvema lakoma 90° (minimalni premer 100 mm). Po likonalnih predpisih iz postavitvenega prostora ali smež zrak od zunaj.
Odtok kondenzata
Odtok kondenzata (maks.)	I/h	4 (preko sifona v kanalizaciono)	4 (preko sifona v kanalizaciono)	4 (preko sifona v kanalizaciono)	4 (preko sifona v kanalizaciono)
Prikliuček	DN	40 (HTR)	40 (HTR)	40 (HTR)	40 (HTR)
Minimalen vodni steber, sifon	mm	300	300	300	300
Odobritev EN 60335-2-79
Odobritev po Gas Appliance Directive (90/396/EEC)	--	Gastec QALow NOx	Gastec QA	Gastec QALow NOx	Gastec QA
Kategorija naprave Evropa	--	I 2E (r), I2ELL, I 2H, I2L, I2 HE	I 3P	I 2E (r), I2ELL, I 2H, I2L, I2 HE	I 3P

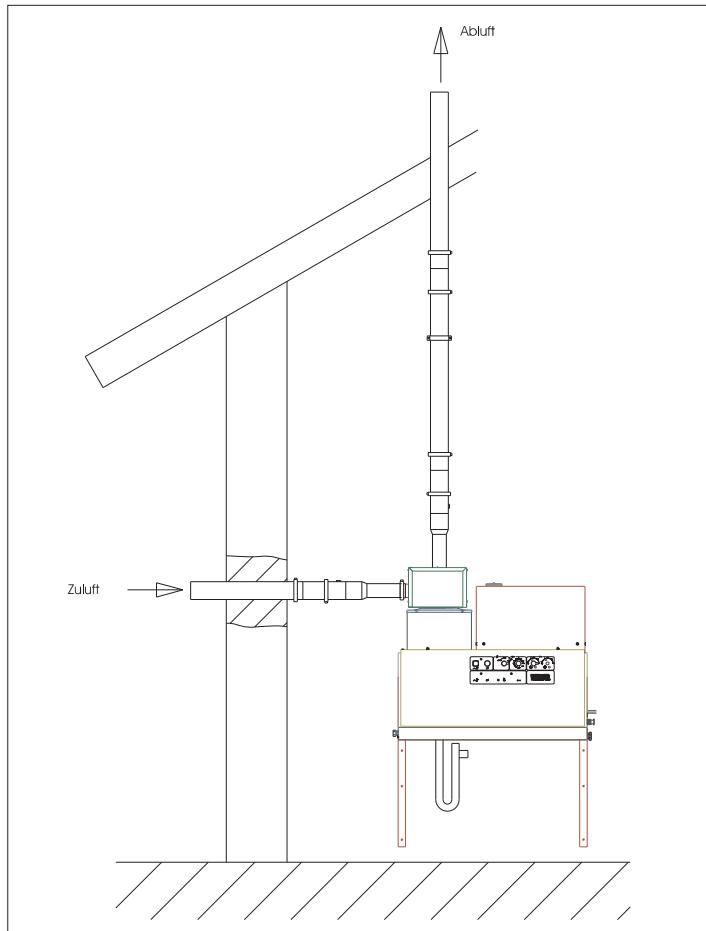

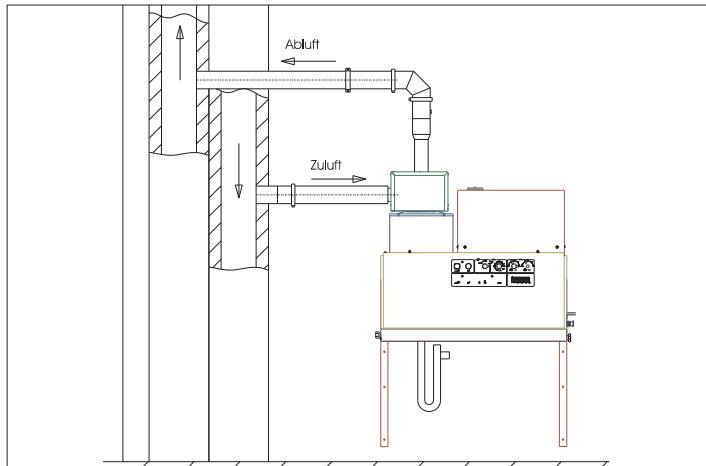

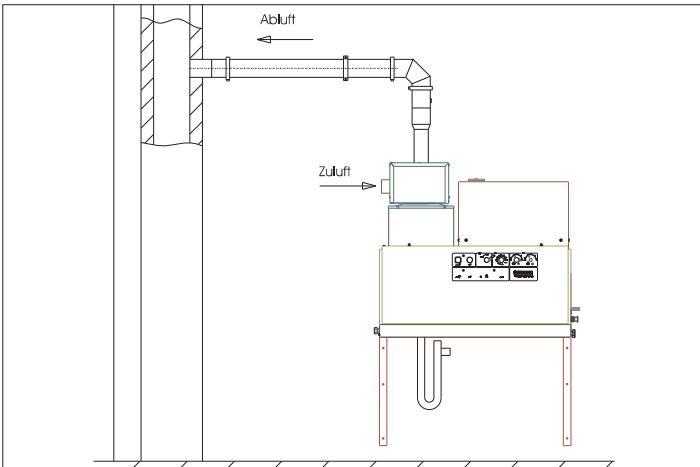

Tip naprave	--	B23, C33,C43, C53	B23, C33,C43, C53	B23, C33,C43, C53	B23, C33,C43, C53
CE Ident št. proizvoda	--	PIN 0063 BN3880	PIN 0063 BN3880	PIN 0063 BN3880	PIN 0063 BN3880
Mere in teža
Dolžina	mm	1124	1124	1124	1124
Širina	mm	558	558	558	558
Višina	mm	966	966	1076	1076
Tipična delovna teža	kg	193,5	193,5	209	209
Ugotovljene vrednosti v skladu z EN 60355-2-79
Emisija hrupa
Nivo hrupa LpA	dB(A)	74	74	76	76
Negotovost KpA	dB(A)	1	1	1	1
Vrednost vibracij dlan-roka
Ročna brizgalna pištola	m/s2	2,2	2,2	2,3	2,3
Brizgalna cev	m/s2	1,8	1,8	2,1	2,1
Negotovost K	m/s2	1,0	1,0	1,0	1,0

Merski list

Nevarnost

Nevarnost poškodb! Pred vsemi vrževalnimi deli in popravili je treba izklopiti glavno stikalo oz. izvleci Cekon vtic.

Vzdrzevalni načrt

Čas	Dejavnost	Zadeven sklop	Izvedba	Izvajalec
vsak dan	Preverjanje ročne brizgalne pištole	Ročna brizgalna pištola	Preverite, ali ročna brizgalna pištola trdno zapre. Preverite funkcijo zaščite pred nehoteno upora- bo. Pokvarjeno ročno brizgalno pištolo zamenjai- te.	Uporabnik
	Preverjanje visokotlačnih gibikh cevi	Izstopni vodi, gibke cevi k de- lovni napravi	Cevi pregleje glede poškodb. Poškodovane cevi takoj zamenjajte. Nevarnost nesreč!	Uporabnik
	Preverjanje pri- ključega kabla z omrežnim vti- čem	Elektřčni priključek z vtičem/ vtičnico	Preverite priključni babel z omrežnim vtičem gle- de poškodb. Poškodovan priključni babel nj po- oblaščen uporabniški servis/elektro strokovnjak takoj zamenja.	Uporabnik
tedensko ali po 40 obratovalnih urah	Preverjanje sta- nja olja	Posoda za olje na Črpalki	Če je olje motno, ga morate zamenjati.	Uporabnik
	Preverjanje nivo- ja olja	Posoda za olje na Črpalki	Preverite nivo olja v Črpalki. Po potrebi olje dolijte (naroc. št. 6.288-016).	Uporabnik
	Čišćenje sita	Sito v vhodu za vodo	Gleje poglavje "Čišćenje sit".	Uporabnik
mesečno ali po 200 obratovalnih urah	Preverjanje Čr- palke	Visokotlačna Črpalka	Preverite tesnost Črpalke. Pri več kot 3 kapljich na minutoPokličite uporabniški servis.	Uporabnik
	Preverjanje no- tranjih oblog	Celotna naprava	Napravo vklopije z brizgalno cevjo brez visoko- tlačne šobe. Če obratovalni tlak na manometru naprave naraste nad 3 MPa, se mora iz naprave odstraniti apenec. Enako velja, Če se pri obrato- vanju brez visokotlačnega voda (voda prosto iz- teka skozi visokotlačni izhod) izmeri obratovalni tlak nad 0,7-1 MPa.	Uporabnik po navodilih za odstranje- vanje apnen- ca
	Čišćenje sita	Sito v varovalu proti pomanjka- nju vode	Gleje poglavje "Čišćenje sit".	Uporabnik
po 500-700 obratovalnih urah	Zamenjava	Žarilni vžigalnik, ionizacijska elektroda	Zamenjalte Žarilni vžigalnik oz. ionizacijski elek- trodo.	Uporabniški servis
vsakih 6 mesecev ali po 1000 obratovalnih urah	Zamenjava olja	Visokotlačna Črpalka	Izpustite olje. Dolijte 1 novega olja (naroc. št. 6.288-016). Preverite polnilni nivo v posodi za olje.	Uporabnik
	Preverjanje, Či- šćenje	Celotna naprava	Vizualna kontrola naprave, preverite tesnost vi- sokotlačnih priključkov in prelivnega ventilä, pre- verite visokotlačno gibko cev in tlacni zbirnalnik, odstranite apnenec z grelne spirale, očistite / za- menjalte ionizacijski elektrododo, nastavite go- rilnik.	Uporabniški servis
	Zamenjava gib- ke cevi	Gibka cev za tlacno stikalo di- mnih plinov	Zamenjalte gibko cev.	Uporabniški servis
enkrat na leto	Varnostni pre- gled	Celotna naprava	Varnostni pregled je treba opraviti v skladu z ustreznimi nacionalni predpisi zakonodajalca za škropilnike tekočin.	Strokovnjak

Vzdrzevalna pogodba

S pristojno Karcher prodajalno lahko sklenete vzdrrzevalno pogodbo za napravo.

Ciscenje sit

Sito vvhodu za vodo

Slika 1 - poz. 3

Zaprite dovod vode.
Z naprave odvijte dovodno cev za vodo.
Z izvijačem porinite situ iz priključka.
Čišćenje sita
V nasprotnem zaporedju ga ponovno montirajte.

Sito v varovalu proti pomanjkanju vode

Snemite oblozne plocevine.
Z varnostega bloka odvijte kotnik.

Vijak M8x30 uvijte v site.
Vijak in situ izvlecite s klešcami.
Čišćenje sita
V nasprotnem zaporedju ga ponovno montirajte.

Odstranitev apenca

Pri oblogah v cevovodih naraste upor pretoka, takao se lahko sproži tlačno stikalo.

Nevarnost

Nevarnost eksplozije zaradi gorljivih plinov! Med odstranjevanjem apnenca je prepovedano kajenje. Poskrbite za dobro prezačevanje.

Nevarnost

Nevarnost razjedanja zaradi kisline! Nosite zašcitna očala in zašcitne rokavice.

Izvedba

Za odstranjevanje se smejo po zakonsikh predpisih uporabljati le preizkušena raztopila za kotlovec s kontrlnim znakom.

• RM 100 (naroč. Št. 6.287-008) raztaplja apnenec in enostavne spojine iz apnenca in ostankov pralnega sredstva.
• RM 101 (naroč. Št. 6.287-013) raztaplja obloge, ki jih ni možno odstraniti z RM 100.
  20 litrusko posodo napolinite s 15 I vode.
  Prilijte en liter raztopila za kotlovec.
  Vodno cev priklopite direktno na glavo Črpalke in prosti konec obesite v posodo.
  Priključeno brizgalno cev vtaknite brez šobe v posodo.
  Odprite ročno brizgalno pištolo in je med odstranjevanjem apenèca ne zapirajte.
  Stikalo naprave obrnite na "Vklop gorilnika", da se doseze ca. 40^ .
  Napravo izklopite in pustite stati 20 minut. Ročna brizgvalna pištola mora ostati odprta.
  Nato napravo s Črpalko popolnama izpraznite.

Oporozilo: Priporočamo, da za zašcito pred korozijo in nevtrali-ziranje ostankov kisline nato iz posode za Čistilo skozi napravo prečrpate alkalno raztopino (npr. RM 81).

Zaščita pred zamrznitvijo

Naprava se mora postaviti v pred zmrzaljo varnem prostoru. Ob nevarnosti zmrzali, npr. pri instalaciji zunanj, se mora naprava izprazniti in izprati s sredstvom proti zamrznitvi.

Izpust vode

Dovodno cev za vodo in visokotlačno cev odvjte.
Napravo pustite teči maks. 1 minuto, da se Črpalka in cevi izpraznejo.
Odvijte dovod na dnu kotla in pustite, da se grelna spirala izprazni.

Izplakovanje naprav s sredstvom proti zmrznitvi

Opozorilo: Upostevajte navodila za uporabo proizvajalca sredstva proti zmrzovanju.

V posodo s plovcem do vrha napolnite standardno sredstvo proti zamrznitvi.
Pod visokotlačni izhod postavite lovilno posodo.
Napravo vklopite in pustite teči takó dolgo, da varovalo proti pomanjkanju vode v posodi s plovcem reagira in izklopi napravo.
Dno kotla in sifon napolnite s sredstvom proti zamrznitvi.

Tako se doseze tudi dolocena zašcita pred korozijo.

Pomoc pri motnjah

Nevarnost

Nevarnost poškodb! Pred vsemi vrževalnimi deli in popravili je treba izklopiti glavno stikalo oz. izvleci Cekon vtic.

Motnja	Možen vzrok	Odprava	Izvajalec
Naprava ne teče, kontrlna lučka pripravljenosti za obra-tovanje (F) ne sveti	Ni napetosti v napravi.	Preverite elektricno omrežje.	Elektrikar
	Varnostno stikalo je sproženo.	Stikalo naprave na katko izklopite in nato po-novno vklopite.	Uporabnik
	Varovalka v krmilinem krogu (F3) je pregorela. Varovalka se nahaja v krmilinem transformatorju (T2).	Vstavite novo varovalko, če ponomvo pregori, odstranite vzrok preobremenjenosti.	Uporabniški servis
	Pokvarjeno je tlacno stikalo HD (vi-sok tlak) ali ND (nizek tlak).	Preverite tlacno stikalo.	Uporabniški servis
	Pokvarjen je Časovni (Timer) mo-dul (A1).	Preverite priključke, po potrebi jih zamenjaje.	Uporabniški servis
+ Kontrolna lučka pregretja motorja (G) sveti	Sprožilo se je termotipalo (WS) v motorju ali zašcitno tokovno stikalo (F1).	Odpravite vzrok preobremenjenosti.	Uporabniški servis
	Varovalo proti pomanjkanju vode v posodi s plovcem je reagiralo.	Odpravite vzrok pomanjkanje vode.	Uporabnik
Gorilnik ne vžge ali med obratovanjem plamen uga-sne	Regulator temperature (B) je na-stavljen prenizko.	Regulator temperature nestavite višje.	Uporabnik
	Stikalo naprave ni nestavljeno na gorilnik.	Vklopite gorilnik.	Uporabnik
	Varovalo proti pomanjkanju vode v zašcitnem bloku je izklopilo.	Zagotovite zadostno dovajanje vode. Preve-rite tesnost naprave.	Uporabnik
	Zaprt plinski ventil.	Odprite plinski ventil.	Uporabnik
	Omejevalnik maksimalne tempera-ture v vodnem izhodu (> 110 °C) se je aktiviral.	Pustite, da se kotel ohladi in napravo ponov-no zaženite.	Uporabnik
		Preverite regulator temperature.	Uporabniški servis
Kontrolna lučka termostata dimnih plinov (K) sveti	Ni dovajanje plina.	Odprite dovod plina.	Uporabnik
	Zamašen dovod ali odvod zraka.	Preverite zračenje in system za odvajanje di-mnih plinov.	Uporabnik
	Dno kotla je prevroče. Omejevalnik maksimalne temperature na dnu kotla (> 80 °C) se je aktiviral. Na dnu kotla ni kondenzata.	5 litrov vode nalijte preko merilnega nastavka za dimne pline.	Uporabnik
	Plinski vžigalni avtomat je v motnji.	Pritisnite deblokirno tipko plinskega releja (I).	Uporabnik
	Ni vžiga.*	Preverite razmik elektrod plinskega vžigalne-ga avtomata in vžigalni kabel. Popravite raz-mik ali zamenjaje tokvarjene delie. Če je potrebno, jih očistite.	Uporabniški servis
	Ventilator ali krmilna platina števila vrtlajev defektna. *	Preverite ventilator in krmilno platino števila vrtlajev. Preverite vtič in dovod. Defektne delie zamenjaje.	Uporabniški servis

Opozorilo

Pritisnite deblokirno tipko termostata dimnih plinov (J), da spro-stite nadzor plamena.

Motnja	Možen vzrok	Odprava	Izvajalec
Kontrolna lučka termostata dimnih plinov (K) sveti	Sprožil se je omejevalnik tempera-ture dimnih plinov.	Odprte ročno brizgalno pištolo, da se napra-va ohladi. Na upravljarnem polju napravo iz-klopite in nato vklopite, da deblokirate omejevalnik temperature. Če se motnja po-novi,Pokličite uporabniški servis.	Uporabnik
Kontrolna lučka zaščite pred poapnenjem (H) sveti	Mehčalec je porabljen.	Mehčalec dolijte.	Uporabnik
Črpase premalo ali nič Čistila	Dozirni ventil je v položaju "0".	Nastavite dozirni ventil za Čistilo.	Uporabnik
	Filter za Čistilo je zamašen ali pa je rezervoor prazen.	Očistite oz. napolnite.	Uporabnik
	Sesalne cevi,dozirni ali magnetni ventil za Čistilo so netesni ali zama-šeni.	Preverite, očistite.	Uporabnik
	Pokvarjena elektronika ali magne-tni ventil.	Zamenjajte	Uporabniški servis

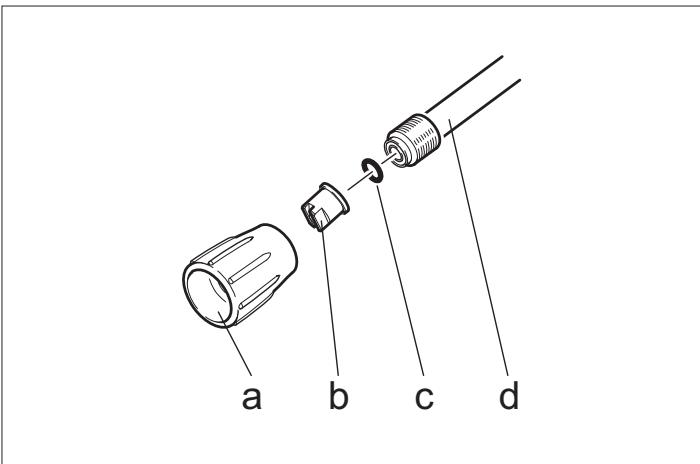

Naprava ne dosega polnegatlaka	Šoba je izprana.	Šobo zamenjajte.	Uporabnik
	Rezervoor Čistila je prazen.	Nalijet Čistilo.	Uporabnik
	Ni dovolj vode.	Zagotovite zadostno dovajanje vode.	Uporabnik
	Sito na vhodu za vodo je zamaše-no.	Preverite, smelite in očistite sito.	Uporabnik
	Dozirni ventil za Čistilo je netesen.	Preverite in zatesnite.	Uporabnik
	Sesalne cevi za Čistilo so netesne.	Zamenjajte	Uporabnik
	Ventil plovca je zataknjen.	Preverite gibljivost.	Uporabnik
	Varnostni ventil je netesen.	Preverite nestavitev,po potrebi vgradite novo tesnilo.	Uporabniški servis
	Regulirni ventil je netesen ali pre-nizko tastavljen.	Preverite delve ventilla, Če so poškodovani, jih zamenjajte, Če so umazani, pa očistite.	Uporabniški servis
	Magneti ventil za tlačno razbre-menitve je Pokvarjen.	Zamenjajte magneti ventil.	Uporabniški servis
Visokotlačna Črpalka ropota,manometer močno niha	Dušilnik nihanja je Pokvarjen.	Dušilnik nihanja zamenjajte.	Uporabniški servis
	Vodka Črpalka sesa zrak.	Preverite sesalni system in odpravite net-snost.	Uporabnik
Naprava pri odprti ročni bri-zgali ni pištoli stalno vklaplja in izklaplja	Šoba v brizgalni cevi je zamašena.	Preverite, očistite.	Uporabnik
	Naprava je poapnena.	Glejete poglavje "Odstranjevanje apnenna".	Uporabnik
	Preklopna točka prelivnika se je premaknila.	Prelivnik se mora na novo nastaviti.	Uporabniški servis
	Sito v varovalu proti pomanjkanju vode je zamašeno.	Preverite, smelite in očistite sito.	Uporabnik
Naprava pri zaptri ročni bri-zgali ni pištoli ne izklopi	Črpalka ni popolnama odzračena.	Stikalo naprave postavite na "0" in ročno bri-zgali no pištolo volecite takolo dolgo, dokler iz šobe izstopa tekočina. Potem ponovno vklo-pite napravo. Ta postopek pomanvjajte takolo dolgo, da se doseže popolin obratovalni tlak.	Uporabnik
	Varnostni ventil oz. tesnilo varno-stega ventil je Pokvarjeno.	Zamenjajte varnostni ventil oz. tesnilo varno-stega ventila.	Uporabniški servis
	Tlačno stikalo prelivnika.	Preverite tlačno stikalo in prelivnik.	Uporabniški servis

Pribor

Cistila

Cistila olajsajo postopek cischenja. V tabeli je prikazan izbor cistil. Pred uporabo cistil morate obvezno prebrati opozorila na emba-laži.

Področje uporabe	Önesnaženost, način uporabe	Čistilo	pH vrednost (ca.) 1 %-raztopina vvodovodni vodi
Avtoservisi, bencinske Čr-palke, špedicije, vozni parki	Prah, umazanija s ceste, mineral-na olja (na lakiranih površinah)	RM 55 ASF **	8
		RM 22/80-prah ASF	12/10
		RM 81 ASF	9
		RM 803 ASF	10
		RM 806 ASF	11
	Konzerviranje vozila	RM 42 Mrzel vosek za visokotlačni Čistilnik	8
		RM 820 Vroč vosek ASF	7
		RM 821 Brizgalni vosek ASF	6
		RM 824-Super - biserni vosek ASF	7
		RM 44 Gel - platišćno Čistilo	9
Industrija za predelavo kovine	Olja, maščobe, prah in podobna umazanija	RM 22 Prah ASF	12
		RM 55 ASF	8
		RM 81 ASF	9
		RM 803 ASF	10
		RM 806 ASF	12
		RM 31 ASF (močna onesnaženost)	12
		RM 39 - tekoč ( z zašćito pred korozijo)	9
Obrati za predelavo Živil	Rahla do srednja onesnaženost, maščobe/olja, velike površine	RM 55 ASF	8
		RM 81 ASF	9
		RM 882 Gel-pena OSC	12
		RM 58 ASF (peneće Čistilo)	9
		RM 31 ASF *	12
	Dimna smola	RM 33 *	13
	Čišćenje indezinficiranje	RM 732	9
	Dezinficiranje	RM 735	7...8
	Apnenec, mineralne obloge	RM 25 ASF *	2
		RM 59 ASF (Čišćenje s peno)	2
Sanitarije ***	Apnenec, urinski kamen, mila itd.	RM 25 ASF * (osnovno Čišćenje)	2
		RM 59 ASF (Čišćenje s peno)	2
		RM 68 ASF	5

• = le za kratko uporabo, metoda v dveh korakih, spiranje s Čistovodo
  ** = ASF = lahko razgradljivo
  *** = za predbrizganje jeprimeren Foam-Star 2000

Inštalacija naprave

Le za pooblaščene strokovnjake!

Sploso

• Ogrevalnik naprave je gorilna naprava. Pri namestitvi se mo-rajo upoštevati lokalno veljavni predpisi.
• Uporabite le preizkušene dimnike/dimovode.

Plin splošno

• Instalacijo plinskih vodov ter plinski priključek naprave sme izvesti le prijavljeno strokovno podjetje plinske in vodne obrti.
• Nastavitve in popravila na plinskem gorilniku smejo izvajati le usposobljeni monterji iz Kärcher uporabniškega servisa.

Plinski cevovod

V dovodu plina, ki mora biti izveden z nazivno širino najmanj 1 colo, se morata predvideti manometer in zaporni ventil.
Zaradi vibracij, ki jih povzroča visokotlačna Črpalka, se mora povezava med togim plinskim cevovodom in napravo izvesti s fleksibilno plinskogo gibko cevjo.
- Pri dovodih plina z dolžino nad 10 m se mora predvideti nazivna širina 1 1/2 cole ali vec. Plinski priključek na napravi ima nazivno širino 1 colo.

Nevarnost

Pri uvijanju fleksibline plinske gibke cevi na gorilnik se mora pri-ključna tulka držati proti z viličastim ključem št. 36. Priključna tulka se ne sme obrniti proti ohisju gorilnika. Zatesnitev navojnega priključka se mora izvesti s tesnilnimi sredstvi, ki so dopustna po DVGW. Po priključitvi se mora tesnost povezovalnega mesta preveriti s pršilom za odkrivanje netesnosti, ki je dopustno po DVGW.

Cevna širina plinskega cevovoda se mora izračunati ustreznovo DVGW TRGI 1986 oz. TRF 1996. Nazivna širina plinskega pri-ključka naprave ni avtomatsko nazivna širina cevovoda. Dimen-zioniranje in instalacija plinskega cevovoda se mora izvesti po ustreznih normah in predpisih.

Vodenje zraka/dimnih plinov

• Vsaka naprava se mora priključiti na svoj kamin.
• Odvod dimnih plinov se mora izvesti ustrezno lokalmim predisom in po uskladitvi s pristojmim dimnikarjem.

Plinska naprava z dimovodnim systemom, ki zgorevalni zrak zajema iz postavitvenega prostora

Tip B23

Plinska naprava brez pretočnega varovala, pri kateri so vsi deli odvoda dimnih plinov, ki stojijo pod nadtlakom, obliti z zgorevalnim zrakom. Instalacija naprave B23 odpira možnost priključitve naprave na obicajen enovlečni dimnik po DIN 18160 in obratovanje naprave odvisno od zraka v prostoru. Pogoj za to pa je, da je dimnik primeren za priključitev kondenzacijskih naprav (npr. takato, da je dimnik saniran z uvedbo cevi iz plemenitega jekla).

Plinska naprava z dimovodnim systemom, ki zgorevalni zrak preko zaprtega systemdajema od zunaj

Tip C33

Plinska naprava z dovajanjem zgorevalnega zraka in odvodom dimnih plinov navpično nad streho. Ustja se nahajao blizu drug drugega v enakem tlačnem območju.

Tip C43

Plinska naprava z dovajanjem zgorevalnega zraka in odvodom dimnih plinov za priključitev na system zrak-dimni plini.

Tip C53

Plinska naprava z ločenim dovajanjem zgorevalnega zraka in odvajanjem dimnih plinov. Ustja se nahajajo v različnih tlačnih območjih.

Opozorilo: Za doseganje predpisanih zgorevalnih vrednosti se mora upoštevati kaminski vlek, naveden v tehnčnih podatkih.

Odtok kondenzata

Kondenzacijski vod se mora sifonirati direktno na priklučku kon-denzata. Višina sifona mora znašati 30 cm. Sifon ni del dobavnega obsega. Kondenzacijski vod ne sme imeti fiksne povezava s kanalizaciono. Kondenzat se mora prosto iztekati v lijak ali nevtrilizacijski posodo.

Montaža na steno

Pred montažo se mora preveriti nosilnost stene. Sodobavljen pritrditveni material jeprimeren za beton. Za stene iz votlih zi-dakov, opeke in plinobetona se morajo uporabiti primerni mozniki in vijaki, npr. injekcijsko sidro (vrtalno shemo glejte na merskem listu).
- Slika 3 - poz. 19 in 25

Naprava ne sme biti togo povezana z vodovodnim ali visokotlačnim cevnim omrežjem. Obvezno se morajo montirati povezovalne gibke cevi.

Slika 3 - A

Med vodovodnim omrežjem in povezovalno gibko cevjo se mora predvideti zaporna pipa.

Pri montaži visokotlačnih napeljav je treba upoštevati ustrezne nacionalne predpise zakonodajalca.

Tlačni upad v cevovodu mora ležati pod 1,5 MPa.
- Končan cevovod se mora preizkusiti z 32 MPa.
- Izolacija cevovoda mora biti temperatumo obstojna do 100^ .

Namestitev posode za Čistilo

Slika 3 - poz. 20

Posode se morajo postaviti tak, da se spodnja nivojska gladina cristila ne nahaja vec kot 1,5 m pod dnom naprave in zgornja gladina ne nad dnom naprave.

Oskrbaz vodo

Slika 3 - B in poz. 19

Vhod za vodo priključite na vodovodno omrežje z ustreznovodno gibko cevjo.
Zmogljivost oskrbe z vodo mora znašati majmanj 1300 l/h pri najmanj 0,1 MPa.
- Temperatura vode mora ležati pod 30^ .

Pozor

Maksimalno dopustna omrežna impedanca na elektrichem pri-ključku (gleje tehnicne podatke) ne sme biti presežena. V prime-ru nejasnosti glede omrežne impendance, ki obstaja na Vašem priključku, stopite v stik z Vašim elektro podjetjem.
Opozorilo: Postopki vklopa katkotrajno povzrocijo padec napetosti. Pri neugodnih omreznih razmerah se lahko s tem poslabsa delovanje drugih naprav.

• Priključne vrednosti gleje v Tehničnih podatkih in na tipski tablici.
• Elektrichi priključek mora izvesti elektrinstallater in mora ustrezati IEC 60364-1.
• Deli pod napetostjo, kabli in naprave v delovnem območju morajo biti v brezhibnem stanju in zašćiteni pred vodnim curkom.

Za izogibanje elektricnim nesrečam priporočamo, da uporabljate vtičnice s predvklopljenim zašitnim stikalom (maks. 30 mA na-zivne jakosti sprežilnega toka).

Fiksno instaliran elektrichi priključek

Vzpostavite elektrčni priključki.
Za izklop stacionarnega visokotlačnega Čistilnika se mora na var-nem, lahko dostopnem mestu namestiti glavno stikalo, ki se za-klene (Bild 3 - poz. 6).
Odpiralna širina kontakta glavnega stikala mora znaúati majmanj 3 mm.

Elektricni priključek z vtichem/vtichnico

CEE vtič montirajte na priključni kabel naprave.
Cekon vtič vtaknite v vtčnico.

Za izklop stacionarnega visokotlačnega Čistilnika mora biti CEE vtič laho dostopen za ločitev od omrežja.

Izročitev v obratovanje

Naprava je kot naprava na zemeljski plin tovanniško nastavljena na vrsto plina G 20 in kot naprava na utekovičijen plin na vrsto plina G 31. Pri prestavitvi naprave na zemeljski plin na G 25 ali drug zemeljski plin (glejtte tipsko tablico) ali pri prestavitvi napravne na utekovičijen plin na G 30 ali drug utekovičijen plin (glejtete tipsko tablico) se morajo plinske vrednosti nastaviti v skladu s servisnimi informacijami.
Na priloženo prazno tablico se napiše novo nastavljena vrsta plina, tablica pa se namesti v predalček za napise na desni strani naprave. Hkrati se mora odstraniti tovarníško nameščena tablica s podatkom G 20 (naprava na zemeljski plin) ali G 31 (naprav na utekočinjen plin).

Preverite plinski priključek.

Pozor

Nevarnost poskodbe naprave s pregretjem.

Sifon priklopite na dno kotla in ga napolnite z vodo.
Kotel preko kaminske odprtine napolnite s 4 litri vode.
Pred prvo uporabo odrežite vrhPokrova s posode za olje na vodni Črpalki.

Ukrepi pred zagonom

Slika 3 - poz. 14

Visokotlačno gibko cev povežite z ročno brizgalno pištolo in brizgalno cevjo in jo prikljucite na visokotlačni izhod naprave ali visokotlačno cevovodno omrežje.

Ustnik šobe (b) s prekrovno matico (a) pritrdite na brizgalno cev (d). Pazite na to, da tesnilni obroč (c) pravilno leži vutoru.

Zaščita pred poapnenjem

Odstranite vzmet (c) sPokrova (b) posode za mehcalec (a).
V posodo nalijte Kärcher mehčalno tekocino RM 110 (naroč. Št. 2.780-001).

Nevarnost

Nevarna elektricha napetost! Nastavitev sme izvesti le stokovnjak za elektriko.

Ugotovite lokalno trdoto vode:
- preko lokalnega podjetja za oskrbo,
- s preizkuševalnikom trdote (naroč. Št. 6.768-004).
OdstranitePokrov naprave.
Odprite stikalno omarico na upravljalnem polju.

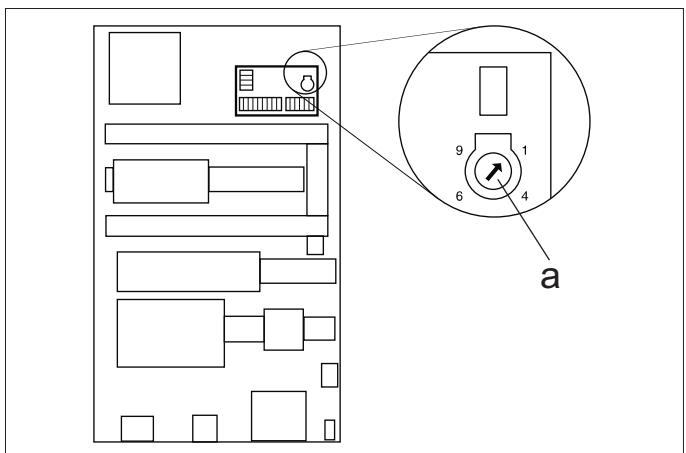

Vrtljiv potenciometer (a) nastavite glede na trdoto vode. Iz tabele lahko odcitate pravilno nastavitev.

Primer:

Za trdoto vode 15^ na vrtljivem potenciometru nastavite vrednost na skali 6. Iz tega izhaja ācas odmora 31 sekund, t.j. vsakih 31 sekund se na katko odpre magnetni ventil.

Trdota vode (°dH)	5	10	15	20	25
Skala na vrtljivem potencio-metu	8	7	6	5	4,5
Čas odmora (sekunde)	50	40	31	22	16

SpreminanjeČasa pripravljenosti za obratovanje

Nastavitev Časa pripravljenosti za obratovanje se izvede na vecji plošci na levi stranici elektricne omarice.

Cas pripravljenosti za obratovanje je tovarniško nastavljen na minimalni ās 2 minuti in se lahko poviša na maksimalno 8 minut.

Bild 3

Poz.	Inštalacijski material	Naroč. Št.
1	Kotni navojni spoj	6.386-356
2	Komplet delov priključni kosi, dimni plini	2.640-425
3	Komplet delov priključek kotla, dimni plini	2.640-424
4	Komplet delov sifon	2.640-422
5	Toplotna izolacija	6.286-114
6	Glavno stikalo	6.631-455
7	Komplet cevi, jeklene pocinkane	2.420-004
	Komplet cevi, plemenito jaklo	2.420-006
8	Komplet delov daljinski upravljanje	2.744-008
9	Komplet delov zasilino stikalo	2.744-002
10	T-navojni spoj	6.386-269
11a	Priključni nastavek, medenina	2.638-180
	Priključni nastavek, plemenito jaklo	2.638-181
11b	Zaporna pipa NV 8, jeklena pocinkana	4.580-144
	Zaporna pipa NV 8, plemenito jaklo	4.580-163
11c	Htrospojni fiksni del	6.463-025
11d	Hitrospojni prosti del	6.463-023

Poz.	Inštalacijski material	Naroč. Št.
12	Držalo cevi	2.042-001
13	Cevni boben	2.637-238
14	Visokotlačna gibka cev 10 m	6.388-083
15	Ročna brizgalna pištola Easypress	4.775-463
	Vrtljiv regulator HDS 9/16-4	4.775-470
	Vrtljiv regulator HDS 12/14-4	4.775-471
16	Držalo brizgalne cevi	2.042-002
17	Brizgalna cev	4.760-550
18	Ustnik šobe HDS 9/16-4	2.883-402
	Ustnik šobe HDS 12/14-4	2.883-406
19	Vodna cev	4.440-282
19a	Magneti ventil dovoda vode	4.743-011
20	Rezervoor za Čistilo, 60 l	5.070-078
21	Plinska gibka cev R1"	6.388-228
22	Plinski zaporni ventil R1"	6.412-389
23	Manometer, plin (Pozor! Na mestu samem predvidite zaključni ventil.)	6.412-059
24	Komplet delov stenske konzole	2.053-005
	Komplet delov talnegа ogrodja	2.210-008
25	Visokotlačna cev	6.389-028

ES-izjava o skladnosti

S to izjavo potrujemo, da spodaj omenjeni stroj zaradi svoje za-snove in načina izdelave ustreza temeljinim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svjo veljavnost,Če kdo napravo spremeni brez našega soglasja.

Proizvod: visokotlačni Čistilec

Tip: 1.251-xxx

Zadevne ES-direktive:

2009/142/ES

Uporabljene usklajene norme:

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

HDS 12/14:

EN 61000-3-3:2008

HDS 9/16:

EN 61000-3-11:2000

Uporabne specifikacao:

QA 195 (ne LPG)

Ime priglašenega organa:

Za 2009/142/ES

GASTEC

Wilmersdorf 50

7327 AC Apeldoorn

Reg. stev. 0063

5.957-648

Podpisniki ravnajo po navodilih in s pooblastilom vodstva podjetja.

Pooblaščenec za dokumentacijo:

S. Reiser

V vsaki državi veljajo garancijski pogoji, ki jih doloëa naše prodajno predstavništro. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v ᵓasu garancije brezplaëno odpravljamo.

Uporabniński servis

Tip naprave:	Tovarniška št.:	Izročitev v obratovanje dne:
Preverjanje izvedeno dne: Ugotovitev:
		Podpis
Preverjanje izvedeno dne: Ugotovitev:
		Podpis
Preverjanje izvedeno dne: Ugotovitev:
		Podpis
Preverjanje izvedeno dne: Ugotovitev:
		Podpis
Preverjanje izvedENO dne: Ugotovitev:
		Podpis

Priprava na prevadzku

Nebezpečenstvo

Nebezpecie poranenia v dosledku vystupujuceho popripade horuceho prudu vody!

Nebezpečenstvo

Pred kăzdym použitim skontrolujte, Čvysokotlaková hadica nie je poškodená. Poškodenú vysokotlakovú hadicu neodkladne vymente.

Pred každým použitím skontrolujte vysokotlakovú hadicu, po-trubia, armatúry a trysku, Či nie su poskodené.
→ Skontrolujte hadicovú spojku, Či pavne dosadá a tesní.

Pozor

Nebezpečie poškodenia v dösledku chodu na sucho.

→ Skontrolujte stav naplmenia nadrze na cistiaci prostriedok a v pripade potreby ho doplnte.
→ Skontrolujte stav zmáčováča kvapaliny a v pripline potreby ho doplěne.
