GEBRUIKSAANWIJZING HDS 9 16-4 ST GAS LPG KARCHER

Lees vór het eerste gebruik van uw apparaat deze originele gebruiksaaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.
- Voor de eerste inbedrijfstelling de veriligeidsaanwijzingen nr. 5.956-309 besl ist doorlezen!
- Bij transportschade onmiddelijk de handelaar op de hoogte brengen.

Inhoudsopgave

Zorg voor het milieu	NL	1
Symbolen in de gebruiksaanwijzing	NL	1
Symbolen op het toestel	NL	1
Algemene veiligheidsinstrumentes	NL	1
Reglementair gebruik	NL	2
Functie	NL	2
Veiligheidsinrichtingen	NL	2
Apparaat-elementen	NL	3
Inbedrijftstelling	NL	4
Bediening	NL	4
Buitenwerkingstelling	NL	6
Stillegging	NL	6
Opslag	NL	6
Vervoer	NL	6
Technische gegevens	NL	7
Onderhoud	NL	9
Hulp bij storingen	NL	11
Toebehoren	NL	13
Installatievoorschriften	NL	14
EG-conformiteitsverklaring	NL	19
Garantie	NL	19
Klantenservice	NL	20

Zorg voor het milieu

	Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk af-val, maar bij het aan voor hergebruik.
	Onbruikbaar geworden apparaten bevatten waarde-volle materialen die geschikt+zijn voor hergebruik. Le-verb de apparaten waarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijkstoffenlogeniet in het milieu belanden. Verwijder overbodig geworden apparatuuraarom via geschik-te inzamelpunten.

Gelieve motorolie, stookolie, diesel en benzine nicht in het milieu te latenterechtkomen. Gelieve de bodem te beschermen en oude olie op milieuvriendelijkme manier te verwijderen.

Kärcher-reinigungsmiddelen zijn aftschädigungsvriendelijk (ASF). Dit betekent dat een olie-afscheider zich werk waar behoren kan doen. Een lijst met aanbevolen reinigungsmiddelen is in het hoofdstuk „Toebehoren" vermeld.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Symbolen in de gebruiksaanwijzing

Gevaar

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zichs dodelijke lichamelijke letsels.

△ Waarschuwing

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs dodelijke lichamelijkkeLetsels.

Voorlichtig

Voor een möglichs gevaarlijke situatie die kan leiden tot lichte li-chamelijke letsels of materièle schade.

Symbolen op het toestel

Hogedrukstralen können gevaarlijk zijn wanner on deskundigen het apparaat bedieren. U mag de straal mag NietRCTEN op personen, dieren, onder stroom staande voorwerpen of de hagedrukreiniger zich.

Algemene veiligheidsinstructies

• Overeenkomstige nationale voorschriften van de wetgever voor stralers van vloeistoffen inucht nemen.
• Overeenkomstige nationale voorschriften van de wetgever in- zake ongevallenpreventie in acht nemen. Stralers van vloeistoffen要去en regelmatig gecontroleerd worden en het resultaat van de controle要去 schriftelijk vastgelegd worden.
• De verwarmingseenheid van het apparaat is een stookinrichting. Stookinrichtingen要去en regelmatig gecontroleerd worden volgens de nationale voerschriften van de wetgever.
• Bij het gebruik van de installmentie in ruimten dient er voor een veilige afvoer van de uitlaatgassen te worden gezorgd (rookgasbuis zonder trekonderbreker). Bovendien moet er voldoende toevoer van frisse lucht zich gewaarborgd.
• Veiligheidsvoorschriften die bij de gebruike reinigingsmidden geleverd zijn (doorgaans op het verpakkingsetiket) in acht nemen.

Voorschriften, richtlijnen en regels

Voordat het apparaat worden geinstalleerd dient er overleg plaat te vinden met het gasbedrijf en de bevoegde en gediplomeerde regionale schoorsteenveger.

Tijdens de installmentie dient men zich aan de voorschriften van het bouwrecht, het juicesverheidsrecht en de immissiebescherming te houden. Verwezen worden met name op de volgende voorschriften, richtlijnen en normen:

• Het apparaat mag uitsluitend geinstalleerd worden door eenvakbedrijf dat de overeenkomstige nationale voorschriften inacht neemt.
• Bij de elektrische installmentie dient men zich aan de betreffende nationale voorschriften van de wetgever te honden.
• Bij de gasinstallatie dient men zich aan de betreffende nationale voorschriften van de wetgever te houden.
• De gasleidingen en de gasaansluiting van het apparaat mo-gen uitsluitend door een voor gas- en wateraansluitingen bevoegdvakbedrijf worden geinstalleerd en aangesloten.
• Instellingen, onderhoudswerkzaamheden en herstellingen aan de brander mogen uitsluitend uitgevoerd worden door geschoolde Karcher-klantenservicemonteurs.

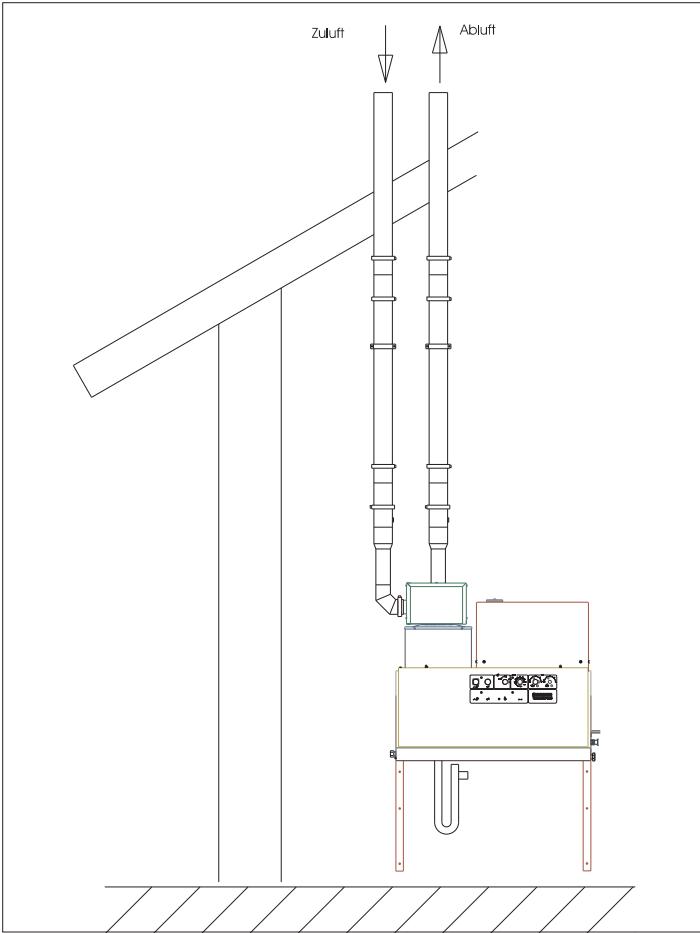

• Bij de planning van een schoorsteen要去en de lokaal geldende richtlijnen in acht genommen worden.

Werkplaatsen

De werkplaats is anschter het bedieningpaneel. Meer werkplaatsen bevinden zich alaar gelang de opbouw van de installmentie aan de optioneel aangesloten apparatuur (spuit-installations), die aan de tappunten worden aangesloten.

Persoonlijke bescherming

Bij het reinigen van geluidsversterkende onder-delen dient men gehoorbescherming te dragen ter voorkoming van gehoorbeschadigingen.

• Draag de juiste beschermende kleding en een veiligheidsbril ter bescherming gegen terugspattend water.

Het apparaat dient voor het verwijderen van vuil van oppervlakken door middel van een vrij uittredende waterstraal. Het worden vooral voor de reiniging van machines, voertuigen en fassaden toegepast.

Gevaar

Verwondingsgevaar! Bij het gebruik aan tankstations of andere gevaarlijke zones overeenkomstige veiligheidsvoorschriften in acht nemen.

Gelieve mineraaloliehoudend afvalwater nicht in de grond, waterlopen of rioleringen latenterechtkomen. Gelieve de motorreini-ging en bodemreiniging waarom alleen op geschikteplaatsen met olieafscheider uit te voeren.

Functie

• Het koude water loopt door de motorkoelslang in de vlotter-container en van waaruit in de buitenmantel van de doorloopgeiser en verder maar de aanzuigkant van de hagedrukpomp. In de vlottercontainer worden onthardingsmiddel toegevoegd. De pomp transporteert water en aangezogen reinigingsmiddel door de doorloopgeiser. Het reinigingsmiddelgehalte in het water kan door een doseerventiel worden ingesteld. De doorloopgeiser worden door middel van een gasbrander verwarmd.
• De hagedrukuitgang worden op een in het gebouw aanwezig hagedruknet aangesloten. De handspuitlans worden met een hagedrukslang op de tappunten van dit net aangesloten.

Veiligheidsinrichtingen

Veiligheidsinrichtingen dieren voor de bescherming van de gebruiker en mogen Niet buiten werkig gezet of in hun functie omzeild worden.

Watertekortbeveiliging vlotterhouser

De watertekortbeveiliging voorkomt dat de hogedrukpomp bij een tekort aan water inschakelt.

Watertekortbeveiling beveiligingsblok

De watertekortbeveiliging voorkomt dat de brander bij een tekort aan water oververhit raakt. Alleen bij voldoende watertoevoer gaat de brander aan.

Drukschakelaar

De drukschakelaar schakelt het apparaat bij het overschrijden van de werkdrukuit. De instelling mag Niet worden veranderd.

Veiligheidsklep

Bij een storing van de drukschakelaar gaat het verilgheidsventiel open. Dit ventiel is vanuit de fabriek ingesteld en verzegeld. De instelling mag Niet worden veranderd.

Vlambewaking

Bij een tekort aan brandstof of bij een storing van de brander schakelt de vlambewaking de brander UIT. De controlelamp storing brander (E) gaat branden.

Overstroombeveiling

Als de brandermotor geblokkeerd is, treedt de overstroombeveiligsschakelaar in werkig. De motor van de hogedrukpomp is met een motorbeveiligingschakelaar en een spoelveiligheidsschakelaar beveiligd.

Rookgasthermostaat

De rookgasthermostaat treedt in werkung, als de temperatuur van het rookgas hoger worden dan 320^ . de contrôlelamp rookgasthermostaat (K) brandt.

Temperatuurbegrenzer

De maximale-temperatuurbegrenzer in de bodem van de ketel (> 80 °C) en in de wateruitgang (> 110 °C) treden in werkung en de contrôlelamp storing brander (E) brandt.

Rookgasdrukschakelaar

De rookgasdrukschakelaar zet de brander UIT als in het rookgassystem een ontoelaatbaar hoge tegendruk optreedt, bijv. bij verstopping.

Drukontlasting hogedruksysteme

Nadat het apparaat via het handspuitpistol is uitgezet, opent na het verstijken van de bedrijfsgereedheidstijd een in het hoge-druksysteme ingebouwde magneetklep, waardoor de druk vermindert.

Afbeelding 1

1 Brander
2 Manometer
3 Toevoer vers water met filter
4 Hopedruk-uitgang
5 Gasaansluiting
6 Reinigingsmiddel-zuigslang I

7 Reinigingsmiddel-zuigslang II (optie)
8 Onthardingsmiddel-reservoir
9 Elektrische toevoerleiding
10 Vlotterhouser
11 Bedieningsveld

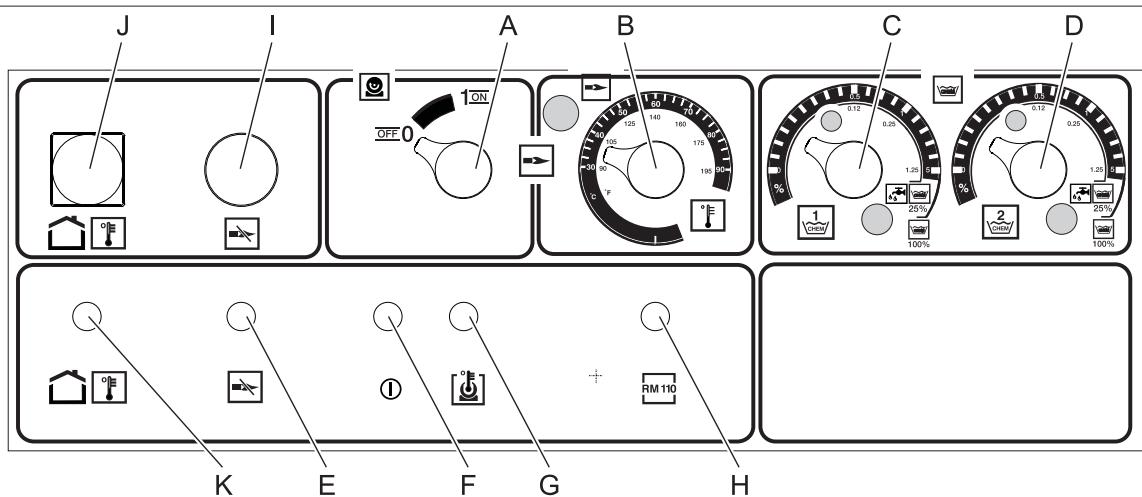

Bedieningsveld

Afbeelding 2

A Apparaatschakelaar
B Temperatuursinstelling
C Reinigungsmiddel-doseerventiel I
D Reinigingsmittel-doseerventiel II (optie)
E Controleampje storing brander
F Controleampje bedrijfskaarheid

G Controleampje oververhitting motor
H Controlelampje verkalkingsbeveiliging
I Ontgrendelingsknop gasrelais
J Ontgrendelingsknop rookgasthermostaat
K Controleampje rookgasthermostaat

Kleurmarkering

Bedieningselementen voor het reinigingsproces zijn geel.
Bedieningselementen voor het onderhoud en de service zijnlichtgrijs.

Inbedrijfstelling

Gevaar

Verwondingsgevaar! Apparaat, toevoerleidingen, hagedrukslang en aansluitingen moeten in een perfecte toestand zich. Indien de toestand nicht perfect is, mag het apparaat Niet gebruikt worden.

Stroomaansluiting

Aansluitwaarden zie Technische gegevens en typeplaatje.
- De elektrische aansluiting moet uitgevoerd worden door een electricien en要去 voldoen aan IEC 60364-1.

Bediening

Veiligheidsaanwijzingen

De gebruiker要去 het apparaat voor het juiste doel gebruiken. De gebruiker要去 reckening honden met deplaatselijkke omstandigheden en special letten op Personen die zich in de buurt bevinden.

Laat het apparaat zich zonder toezicht darüber zolang het aan staat.

Gevaar

• Gevaar voor verbranding door heet water! Richt de hogedrukstraal Niet op mensen of dieren.
• Verbrandingsgevaar door hete onderdelen van de installment! Bij gebruik met heet water mogen de Niet-geisoleerde buizen en slangen Niet worden aangeraakt. Straalpijp alleen bij de grep rond de buis vasthouden. Raak de rookgasmof van de doorloopgeiser Niet aan.
• De reinigingsmiddleslen levert gevaar voor vergiftiging of verbranding op! Neem de aanwijzingen op de reinigingsmiddleslen. Bewaar reinigingsmiddleslen op eenplaats waar onbevoegden nicht bij+kunnen.

Gevaar

Levensgevaar door elektrische schok! Richt de waterstraal nicht op de volgende zaken:

Elektrische apparaten en installations,
- de hier beschreiben installmente zich,
- alle stroomvoerende voorwerpen binnen het werkgebied.

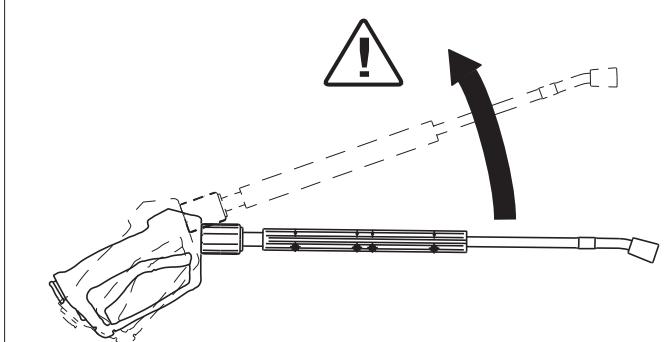

Door de waterstraal UIT de straalpijp ontstaat een terugslagkracht. Doordat de straalpijp gebogen is, treedt er een opwaartse kracht op.

Gevaar

• Verwondingsgevaar! De terugslag van de straalpijp kan u uit uw evenwicht brengen. U kurz vallen. De straalpijp kan in het rond vliegen en personen verwonden. Kies een veilige plek en houd het pistool goed vast. Klem de hendel van het handspuittpistool nooit vast.
• Richt de straal Niet op anderen of uzelf, teneinde kleding of schoenen te reinigen.
• Verwondingsgevaar door wegvliegende onderdelen! Wegvliegende brokstukken of voorwerpen+kunnen personen of dieren verwonden. Richt de waterstraal nooit op breekbare of losse voorwerpen.
• Kans op ongelukken door beschadiging! Reinig wielen en ventielen met een minimale afstand van 30 cm.

Waarschuwing

Gevaar door gezondheidsschadelijke stoffen! Spuit de volgende materialen Niet af, waar dit gezondheidsschadelijke stoffen in de lucht hunnen worden verspreid:

• Asbesthoudende materialen,
• Materialen, die möglich gezondheidsschadelijke stoffen be-vatten.

Gevaar

• Verwondingsgevaar door maar buiten komende, eventuele hete waterstraal! Alleen originele Kärcher-hogedrukslangen zich optimaal op de installmente afgestemd. Als er andere slangen worden gebruik zich wij Niet aansprakelijk.
• Gezondheidsgevaar door reinigingsmiddel!! Door eventueel bijgemenge reinigingsmiddelen heeft het door het apparaat afgegeven water geen drinkwaterkwaliteit.
• Gevaar voor gehoorbeschadiging door het werken aan geluidsversterkende onderdelen. Draag in dit geval gehoorbescherming.

Klaarmaken voor bedrijf

Gevaar

Verwondingsgevaar door maar buiten komende, eventuel het waterstraal!

Gevaar

Controleer de hagedrukslang vór ieder gebruik altijd op beschadigingen. Vervag een beschadigde hagedrukslang onmiddelijk.

Controller de hopedrukslang, de leidingen, armaturen en de straalpijp voor elk gebruik op beschadigingen.
Controller of de slangkoppeling goed vast zit en nicht lek is.

Voorzichtig

Gevaar voor beschadigingen door drooglopen.

Peil reinigingsmiddeltank controlleren en indien nodig bijvullen.
Peil onthardingsvloeistof controleren en indien nodig bijvullen.

Uitschakelen in noodgevallen

Apparaatschakelaar (A) op "0" zetten.
Watertoevoer sluiten.
Handspuittpistool bedieren tot het apparaat drukvrij is.
Sluit de gastroevoer.

Werkdruk en volume instellen

Instelling op het apparaat.

Volumeregelklep in de richting van de wijzers van de klok draaien, bewerkstelligd een hogere werkdruk en een groter volume.
Volumeregelklep gegen de richting van de wijzers van de klok draaien, bewerkstellige een lagere werkdruk en een lager vo-

Instelling van het Easy-perspistool (optie)

Het maar rechts draaien van de watervolume-regelaar geefteer water en een hogere werkdruk.
Het maar links draaien van de watervolume-regelaar geeft minder water en een lagere werkdruk.

Werken met koud water

Open de watertoevoer.

Symbool „Motor aan"

Trek aan de hendel van het handspuitpistol en zet de apparatschakelaar (A) op „1" (Motor aan).
Het contrôlelampje Klaar-voor-getbruik (F) geeft aan dat het apparaat bedrijfsklaar is.

Werken met heet water

Gevaar

Verbrandingsgevaar!

Voorzichtig

Werken met heet water zonder brandstof leidt tot beschadigingen aan de brandstofpomp. Zorg voor het werken met heet water dat de brandstoffevoer voorhanden is.

De brander kan eventueel ook worden ingeschakeld.

Symbool „Brander aan"

Apparaatschakelaar (A) op "Brander aan" zetten.
Gewenste watertemperatuur instellen op de temperatuurregelaar (B). De maximale temperatuur is 98^

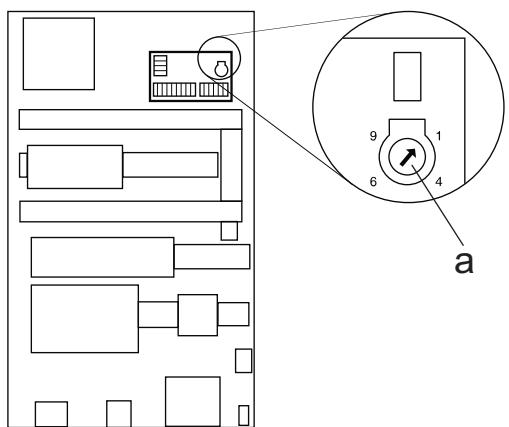

Gebruik stand-by functie

• Alsijdens het gebruik de hendel van het handpistol worden losgelaten, gaat het apparaat UIT.
• Als het pistoolijdens de regelbare stand-by-tijd waar wordt geopend (2-8 minute), dan gaat het apparaat vanzelfeer aan.
• Als men de stand-by-tijd waarverstreijken, schakelt de veiligheidstijdschakelaar de pomp en de brander uit. Het controle-lampje Klaar-voor-gebruik (F) dooft.
• Om het apparaat waar aan te zetten moet u de apparaatschakelaar eerst op „0" zetten en dan weeer inschaken. Als het apparaat met een afstandsbediening worden bediend, kan men ook de betreffende schakelaar op de afstandsbediening gebruiken om het apparaat waar aan te zetten.

De juiste lans of sproeier kiezen

• Reinig banden van voertuigen uitsluitend met een vlakstraalsproeier (25^) en een minimale spuitafstand van 30~cm . Banden mogen in geen geval met de rondstraler worden gereinigd.

Voor alle andere taken kurz uuit de volgende sproeiers kiezen:

Vuil	Sproeier	Spuit-hoek	Onder-deelnr. 6.415	Druk [MPa]	Terug-slag [N]
HDS 9/16
hard	00060	0°	-649	16	46
middel-hard	25060	25°	-647
licht	40060	40°	-648
HDS 12/14
hard	00080	0°	-150	14	55
middel-hard	25080	25°	-152
licht	40080	40°	-153

Bij meer dan 20m buizen of meer dan 2× 10m hagedrukslang NW 8要去en de volgende spreieers worden toegepast:

Vuil	Sproeier	Spuit-hoek	Onder-deelnr. 6.415	Druk [MPa]	Terug-slag [N]
HDS 9/16
hard	0075	0°	-419	10	37
middel-hard	2575	25°	-421
licht	4075	40°	-422
HDS 12/14
hard	0010	0°	-082	10	46
middel-hard	2510	25°	-252
licht	4010	40°	-253

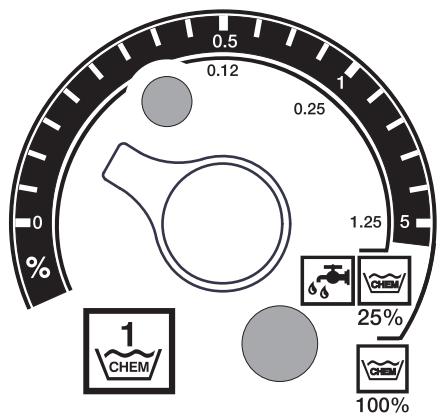

Doseren reinigingsmiddel

• Reinigingsmiddelen make het schoonmake gemakkelijker. Ze worden uit een externe reinigingsmiddeltank aangezogen.
• Het apparaat is in de basisuitvoering uitergerust met een doseerventiel (C). Een tweede doseervoorzieening (doseerventiel D) is als accessoire verkrijgbaar. Dan heeft u de möglichkeid twee verschillende reinigingsmiddelen aan te zuigen.
• De gedoseerde hoeveelheid worden met de reinigingsmiddeldoseeerventielen (C of D) op het bedieningspaneel ingesteld. De ingestelde waarde kommt overeen met het reinigingsmiddelgehalte in procenten.

• De buitenste schaal geldt bij het gebruik van onverdund reingingsmiddel (100% CHEM).
• De binnenste schaal geldt bij het gebruik van 1 + 3 voorverdund reinigingsmiddel (25% CHEM + 75% water).

De volgende tabel geeft het reinigingsminderverbruik voor de waarden op de buitenste schaal waar:

De exact gedoseerde hoeveelheid is afhankelijk van:

• Viscositeit van het reinigingsmiddel
• Zuighoogte
• Stromingsweerstand van de hagedrukleiding

Als er een exacte dosering nodig is, dan moet de aangezogen hoeveelheid reinigingsmiddel worden gemeten (bijv. door aanzuigen uit een maatbeker).

Instructie: Aanbevelingen betreffende reinigingsmiddelen vindt u in het hoofdstuk „Accessoires".

Ontharder bijvullen

Voorzichtig

Door gebruik zonder onthardingsmiddel kan de doorloopgeiser verkalken.

Als het onthardingsmiddelreservoir leeg is, knippert het controle-lampje Verkalkingsbeveiliging (H).

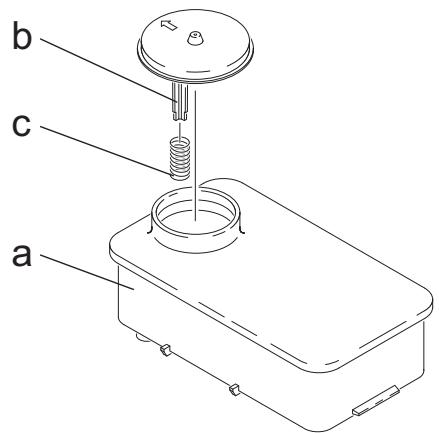

Afbeelding 1 - pos. 8

Onthardingsmiddelreservoir bijvullen met onthardingsvloeistof RM 110 (2.780-001).

Buitenwerkingstelling

Gevaar

Verbrandingsgevaar door heet water! Na de werkung met heet water moet het apparaat ter afkoeling minstens twee Minutes met koud water en met geopend pistool gebruikt worden.

Na het gebruik met reinigingsmiddel

Bij gezbruik met heet water de temperatuurregelaar (B) op de laagste temperatuur zetten.
Apparaat tenminste 30 seconden lang zonder reinigingsmid- del gebruiken.

Apparaat uitschakelen

Apparaatschakelaar (A) op "0" zetten.
Watertoevoer sluiten.
Handspuittpistool bedieren tot het apparaat drukvrij is.
Handspuitpistol met veiligheidspal beveiligen gegen onbedoeld openen.

Stillegging

Bij langere werkonderbrekingen of als vorstvrije opslag Niet mogelijk is, dienen de volgende maatregelen te worden genomen (zie het hoofdstuk „Onderhoudsvoorschriften“,de paragraaf over „Vorstbeveiliging“:

Water aflaten.
Apparaat met antivirusismiddel spoelen.
Hoofdschakelaar uitschakelen en borgen c.q. Cekon-stekker uittrekken.
Sluit de gastroevoer.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparat bij opbergen in ache nemen.

Vervoer

Voorzichtig

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden gegen verschuiven en kantelen.

Technische gegevens

		HDS 9/16-4ST Gas	HDS 9/16-4ST Gas LPG	HDS 12/14-4ST Gas	HDS 12/14-4ST Gas LPG
		1.251-108	1.251-109	1.251-110	1.251-111
Capaciteit
Werkdruk water (met standardaardsproeier)	MPa (bar)	16 (160)	16 (160)	14 (140)	14 (140)
Max. bedrijfsverdruk (veiligeidsklep)	MPa (bar)	18,5 (185)	18,5 (185)	18,5 (185)	18,5 (185)
Opgepompte hoeveelheid water (traploos regelbaar)	I/h (I/min)	500-1000 (8,3-16,6)	500-1000 (8,3-16,6)	600-1200 (10-20)	600-1200 (10-20)
Rijnselheid (traploos regelbaar):	I/h (I/min)	0-50 (0-0,8)	0-50 (0-0,8)	0-60 (0-1)	0-60 (0-1)
Wateraansluiting
Toevoerhoeveelheid (min.)	I/h (I/min)	1100 (18,3)	1100 (18,3)	1300 (21,7)	1300 (21,7)
Toevoerdruk (min.)	MPa (bar)	0,1 (1)	0,1 (1)	0,1 (1)	0,1 (1)
Toevoerdruk (max.)	MPa (bar)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
Elektrische aansluiting
Stroomsoort	--	3N~	3N~	3N~	3N~
Frequentie	Hz	50	50	50	50
Spanning	V	380-420	380-420	380-420	380-420
Aansluitvermögen	kW	6,4	6,4	7,5	7,5
Elektrische afzekering (traag)	A	16	16	20	20
Beveiligingsklasse	--	IPX5	IPX5	IPX5	IPX5
Beschermingsklasse	--	I	I	I	I
Maximum toegelaten netimpedantie	Ohm	(0,381+j0,238)	(0,381+j0,238)	--	--
Elektrische toevoerleiding	mm²	5 x 2,5	5 x 2,5	5 x 2,5	5 x 2,5
Temperatuur
Toevoertemperatuur (max.)	°C	30	30	30	30
Max.werktemperatuur heet water	°C	98	98	98	98
Max. temperatuur beveiligingsthermostat	°C	110	110	110	110
Temperatuursverhogbing bij max. waterdoorvoer	°C	60-65	60-65	60-65	60-65
Verwarmingscapaciteit bruto	kW	75	75	95	95
Schoorstentrek	kPa	0,01-0,04	0,01-0,04	0,01-0,04	0,01-0,04
Gas-aansluitwaarden
Aardgas E (G 20)	m³/h	7,2	--	9,8	--
Aardgas LL (G 25)	m³/h	8,2	--	11,4	--
Nominale aansluitdruk (aardgas)	kPa	1,8-5	--	1,8-5	--
Propaan	kg/h	--	5,7	--	7,2
Nominale aansluitdruk (propaan)	kPa	--	5-6	--	5-6
Milieutechnische gevevens
Norm-benuttingsgraad	%	97	97	97	97
Norm-emissiefactor NOx (aardgas G 25)	mg/kWh	< 40	--	< 40	--
Norm-emissiefactor CO (aardgas G 25)	mg/kWh	< 40	--	< 40	--
Waarden voor het meten van de schoorsteen
Geschiktheid voor overdruk (min.)	kPa	0,05	0,05	0,05	0,05
Benodigde trek	kPa	0	0	0	0
Rookgasmassastroom - vollast	kg/h	130	130	166	166
CO2(aardgas)	%	9,5	--	9,5	--
CO2(propan)	%	--	12	--	12
Rookgasttemperatuur max./min.	°C	190/150	190/150	170/130	170/130
Verbrandingslucht/luchttoevoer	Max. lengte: 10 m met twee bogen van 90° (minimale diameter 100 mm).Volgens deplaatselijk geldende voorschriften uit de installmentuimte of verse lucht van buiten.
Condenswaterafvoer
Condenswaterafvoer (max.)	I/h	4 (via sifon in kanalisatie)	4 (via sifon in kanalisatie)	4 (via sifon in kanalisatie)	4 (via sifon in kanalisatie)
Aansluiting	DN	40 (HTR)	40 (HTR)	40 (HTR)	40 (HTR)
Minimale waterzuil, sifon	mm	300	300	300	300
Toelating EN 60335-2-79
Toelating volgens Gas Appliance Directive (90/396/EEC)	--	Gastec QALow NOx	Gastec QA	Gastec QALow NOx	Gastec QA
Apparaat-categorie Europa	--	I 2E (r), I2ELL, I 2H, I2L, I2 HE	I 3P	I 2E (r), I2ELL, I 2H, I2L, I2 HE	I 3P

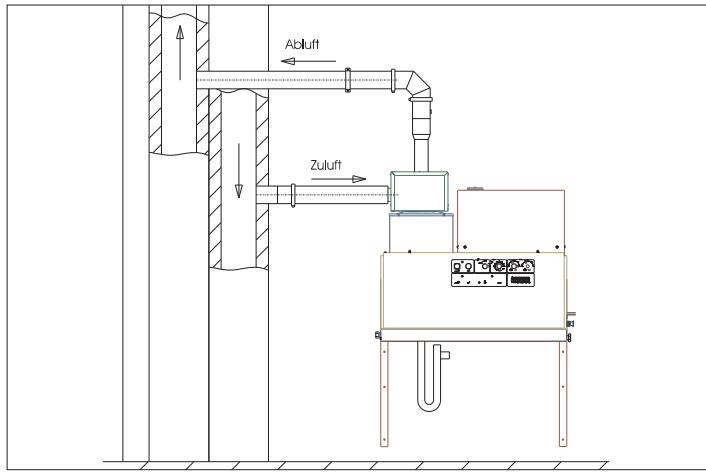

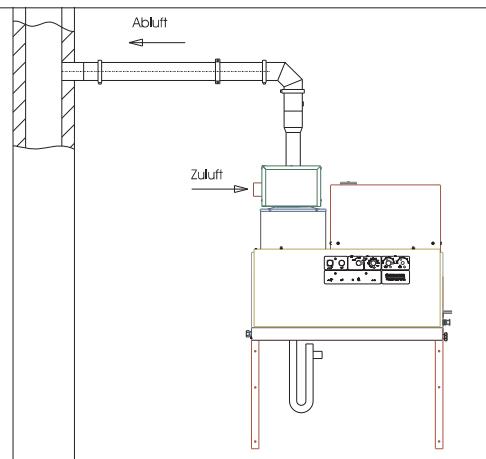

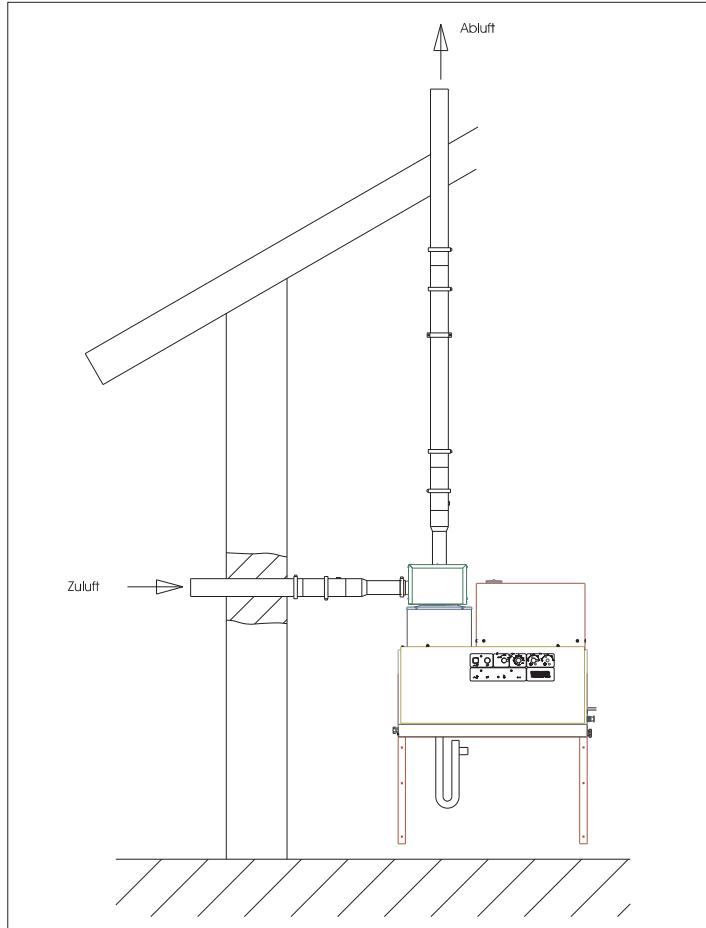

Apparaattype	--	B23, C33,C43, C53	B23, C33,C43, C53	B23, C33,C43, C53	B23, C33,C43, C53
CE-product-identificatienummer	--	PIN 0063 BN3880	PIN 0063 BN3880	PIN 0063 BN3880	PIN 0063 BN3880
Maten en gewichten
Lengte	mm	1124	1124	1124	1124
Breedte	mm	558	558	558	558
Hoogte	mm	966	966	1076	1076
Typisch bedrijfsgewicht	kg	193,5	193,5	209	209
Bepaalde waarden conform EN 60355-2-79
Geluidsemissie
Geluidsdrukniveau \(L_{pA}\)	dB(A)	74	74	76	76
Onzekerheid \(K_{pA}\)	dB(A)	1	1	1	1
Hand-arm vibratiewaarde
Handspuitpistol	\(m/s^2\)	2,2	2,2	2,3	2,3
Staalbuis	\(m/s^2\)	1,8	1,8	2,1	2,1
Onzekerheid K	\(m/s^2\)	1,0	1,0	1,0	1,0

Maatblad

Gevaar

Verwondingsgevaar! Vór alle onderhouds- en reparatiewerkzaamheden要去 de hoofdschakelaar uitgeschakeld c.q. de Cekon-stekker uitgetrokken worden.

Onderhoudsschema

Tijdstip	Handeling	Betrokken component	Uitvoering	door wie
dagelijks	Handspuitpistoolestoreren	Handspuitpistol	Controller of het handspuitpistol lekvrij aflsuit. Controller of de beveiliging tegen onbedoeld gebruik goed functioneert. Vervang defecte hand-spuitpistolen.	Bediener
	Controler hoge-drukslangen	Uitgangsleidingen, slangenaar de apparatuur	Inspecteer slangen op beschadiging. Vervagdefecte slangen direct. Kans op ongelukken!	Bediener
	Aansluitkabelmet stekker controlen	Elektrische aansluiting met stekker / contactdoos	Aansluitkabel met stekker controleren op beschadigingen. Laat beschadigde voedingskabelsonmiddelijk verwangen door een bevoegde me-dewerker van de technische Dienst of een elek-tro-vakman.	Bediener
Na 40 bedrijfsuren of wekelijks	Conditie van de olie controleren	Olietank van de pomp	Als de olie melkachtig is, dient het te worden ver-vangen.	Bediener
	Controler de oliestand	Olietank van de pomp	Controller het oliepeil in de pomp. Indien nodigolie (bestelnr. 6.288-016) bijvullen.	Bediener
	Zeef reinigen	Zeef in de watertoegang	Zie paragraaf „Zeef reinigen".	Bediener
maandelijks of na 200 bedrijfsuren	Pomp controle-ren	Hagedrukpomp	Inspecteer de pomp op lekkeage. Contactor de klantendienst bij meer dan 3 druppels per mi-nuit.	Bediener
	op afzettingenvan binnen con-troleren	gehele installatione	Zet de installmentatie met straalpijp zonder hogedrukkspuit aan. Als de bedrijfsdruk op de manometervan het apparaat boven 3 MPa komt,要去 de installatie worden ontkalkt. Dit geldt ook, als bij het gebruik zonder hogedrukleiding (water treedt bijde hogedrukitlaat vrij uit) een bedrijfsdruk vanmeer dan 0,7-1 MPa worden vastgesteld.	Voor ontkal-king inge-werktebediener
	Zeef reinigen	Zeef in watertekort-beveiliging	Zie paragraaf „Zeef reinigen".	Bediener
na 500-700 bedrijfsuren	Vervangen	Gloeionsteker, ionisatie-elek-trode	Gloeionsteker of ionisatie-elekstrode verwangen.	Klantenser-vice
elke ces maandenof na 1000 bedrijfsuren	Olieverversing	Hagedrukpomp	Olie aftappen. 1 Iulative olie (bestelnr. 6.288-016) bijvullen. Controller het vulpeil van de olie-tank.	Bediener
	controleren, rei-nigen	gehele installatione	Visuele controle van de installmentie, hogedrukaan-sluiting op lekken controleren, overstroomventielop lekken controleren, hogedrukslang controle-ren, druktank controleren, verwarmingsslangontkalken, ionisatie-elekstrode reinigen / verwan-gen, brander instellen.	Klantenser-vice
	Slang verwagen	Slang maar de gasdrukschake-laar	Slang verwagen.	Klantenser-vice
jaarlijs	Veiligheidscon-trole	gehele installatione	Veiligheidscontrole volgens de overeenkomstige nationale wettelijk voorschriften voor vloeistof-sproeiers uitvoeren.	Deskundige

Onderhouldscontract

Met het bevoegde Kärcher-verkoopkantoor kan een onderhoudscontract voor het apparaat worden afgesloten.

Zeven reinigen

Afbeelding 1 - pos. 3

Watertoevoer sluiten.
Watertoevoerslang van het apparatus aftschroeven.
Zeef met een schroevendraaieruit de aansluiting schuiven.
Zeef reinigen
Plaats de onderdelen weir terug in omgekeerde volgorde.

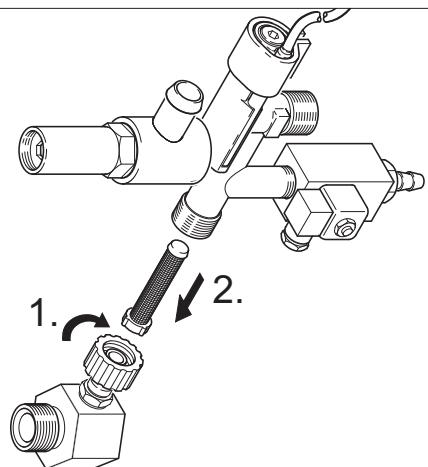

Zeef in watertekort-beveiliging

Verwijder de afdekplaten.
Hoekstuk van het beveiligingsblok aftschroeven.

→ Schroef M8x30 in de zeef draaien.
→ Schroef en zeef er met een tang uittrekken.
Zeef reinigen
Plaats de onderdelen weir terug in omgekeerde volgorde.

Ontkalken

Bij afzettingen in de buizen stijgt de stromingsweerstand, zodat de drukschakelaar kan reageren.

Gevaar

Explosiegevaar door brandbare gassen! Roken isijdens het ontkalken verboden. Zorg voor goede ventilatie.

Gevaar

Gevaar van inbrandende zuren! Veiligheidsbril en veiligheidshandschoenen dragen.

Uitvoering

Voor de verwijdering mogen volgens wettelijkbe inpalingen uitsluitend goedgekeurde ketelsteen-oplosmiddelen met keurmerk worden gezruikt.

• RM 100 (Best.-Nr. 6.287-008) zorgt dat kalksteen en eenvoudige verbindingen van kalksteen en wasmiddelafzettingen oplossen.
• RM 101 (Best.-Nr. 6.287-013) lost afzettingen op die met RM 100 nicht verwijderd können worden.
  Vul een tank van 20 liter met 15 liter water.
  Voeg een liter ketelsteen-oplosmiddel toe.
  Sluit de waterslang direct op de pompkop aan en LAST het vrij euiteinde in de tank hangen.
  Steek de aangesloten straalpijp zonder sproeier in de tank.
  Open het handspuitpistol en sluit het tijdens het ontkalken Niet.
  Apparaatschakelaar op „Brander aan" schakelen, tot ca. 40 °C zich bereikt.
  Zet het apparaat UIT en LAST het 20 minuuten staan. Het handspuitpistol moet geopend blijven.
  Pomp het apparaat tenslotte leeg.

Tip: Wij raden aan ter bescherming gegen corrosie en voor de neutralisering van de zuurresten aansluitend een alkalische op-losing (bijv. RM 81) via het reinigingsmiddelreservoir door het apparaat te pompen.

Vorstbescherming

Het apparaat moet in vorstvrije ruimtes worden geplaatst. Indien er gevaar voor vorst bestaat, bijv. bij installaties buiten, moet het apparaat leeg worden gemaakt en met anti-vriesmiddel worden doorgespoeld.

Water aflaten

Watertoevoerslang en hagedrukslang losschroeven.
Apparaat max. 1 minuuut latent draaien tot de pomp en de leidingen leeg zich.
Toevoerleiding aan de bodem van de ketel aftschroeven en heetwaterslang leeg lately lopen.

Apparaat met antivirusiesmiddel spelelen

Instructie: Behandelingsvoorschriften van de fabrikant van het antivriesmiddel inucht nemen.

In de handel gebruikelijkke antivirusies tot bovenaan in vlotter-container vullen.
Opvangbak onder de hopedruk-uitgang zetten.
Zet het apparaat aan enaar het zolang lopen tot de waterte-kortbeveiliging van de vlottercontainer aanspringt en het ap-paraat uitzet.
Vul de bodem van de ketel en de sifon met antivries.

Daardoor wordt ook een bepalde corrosiebescherming bereikt.

Hulp bij storingen

Gevaar

Verwondingsgevaar! Vór alle onderhouds- en reparatiewerkzaamheden要去 de hoofdschakelaar uitgeschakeld c.q. de Cekon-stekker uitgetrokken worden.

Storing	Mogelijk oorzaak	Oplossing	door wie
Apparaat werkkt nicht, het con-trolelampje Klaar-veur-gen-bruik (F) brandt nicht	Het apparaat heeft geen spanning.	Controleer het elektricriteitsnet.	Electricien
	Veiligheidstijdschakelaar werkct.	Schakel het apparaat kort met de apparaatschakelaar uit en daarna waar aan.	Bediener
	Zekering in het besturingscircuit(F3) is doorgebrand Zekering be-vindt zich in de besturingstrafo(T2).	Plaats een neue zekering, Zoek als dezeweer doorbrand de reden voor de overbelast-ing en hef deze op.	Klantenservice
	Drukschakelaar HD (hoge druk) of ND (lage druk) defect.	Controleer de drukschakelaar.	Klantenservice
	Timer module (A1) defect.	Controleer de aansluitingen en verrang in-dien nodig.	Klantenservice
+ controleampje oververhit-ing motor (G) brandt	Thermosensor (WS) in de motor of overstroombeveiligingschakelaar(F1) is aangesprongen.	Oorzaak van de overbelasting verhelpen.	Klantenservice
	Watertekortbeveiliging in de vlot-terhouser is aangesprongen.	Oorzaak van het tekort aan water verhelpen.	Bediener
Brander ontsteekt nicht of vlamণuit tijdens het be-drijf	Temperatuurregelaar (B) is te laag ingesteld.	Temperatuurregelaar hoger zetten.	Bediener
	Apparaatschakelaar staat Niet op brander.	Zet brander aan.	Bediener
	Watertekortbeveiliging van het be-veiligingsblok is aangesprongen.	Zorg voor voldoende watertoevoer. Controleer het apparaat op lekkages.	Bediener
	Gaskraan gesloten.	Gaskraan openen.	Bediener
	Begrenzer maximale temperatuur in de wateruihtvoer (> 110 °C) is in werking gezet.	Laat de ketel afkoelen en start het apparaat opnieuw.	Bediener
		Controleer de temperatuurregelaar.	Klantenservice
De controlamp rookgas-thermostaat (K) brandt	Geen gastoevoer.	Open de gastoevoer.	Bediener
	Luchtaan- of afvoer is verstopt.	Controleer de ventilatie en het uitlaatsy-stem.	Bediener
	Bodem van de ketel is te heet. Be-grenzer maximale temperatuur in de bodem van de ketel (> 80 °C) is in werking gezet. Geen condens-water op de bodem van de ketel.	Laat 5 liter water via de rookgas-meetmof in de ketel lopen.	Bediener
	Gasontstekingsautomaat staat op storing.	Ontgrendelingsknop gasrelais (I) indrukken.	Bediener
	Geen ontsteking. *	Controleer de afstand van de elektroden van de gastontstekingsautomaat en het ontste-kingskabel. Zorg voor de juiste afstand of verwang defecte onderdelen. Indien nodig schoonmaken.	Klantenservice
	Ventilator of toerenalbesturings-print defect. *	Ventilator of toerenalbesturingsprint contro-leren. Stekker en kabel controleren. Vervang defecte onderdelen.	Klantenservice

Waarschuwing

Ontgrendelingsknop rookgasthermostaat (J) activeren om vlambewaking te ontgrendelen.

Storing	Mogelijk oorzaak	Oplossing	door wie
De controlelamp rookgas-thermostat (K) brandt	Temperatuurbegrenzer rookgas is in werkung gezet.	Handpistol openen tot de installmentie is afgekoeld. Installatie op het bedieningspaneel uiten aanzetten om de temperatuurbegrenzer te ontgrendelen. Wanner dit herhaaldelijk optreedt de klantendienst roepen.	Bediener
De controlelamp Verkal-kingsbeveiliging (K) brandt	Ontharder verbruikt.	Ontharder bijvullen.	Bediener
Onvoldoende of geen aan-voer van reinigingsmiddel	Doseerventiel op stand „0“.	Doseerventiel reinigingsmiddel instellen.	Bediener
	Reinigungsmiddelfilter verstopt of tank leeg.	Schoonmaken of bijvullen.	Bediener
	Reinigungsmiddel-zuigslangen, - doseerventiel of -magneetklep on-dicht of verstop.	Controleren, reinigen	Bediener
	Elektronica of magneetklep defect.	Vervangen	Klantenservice

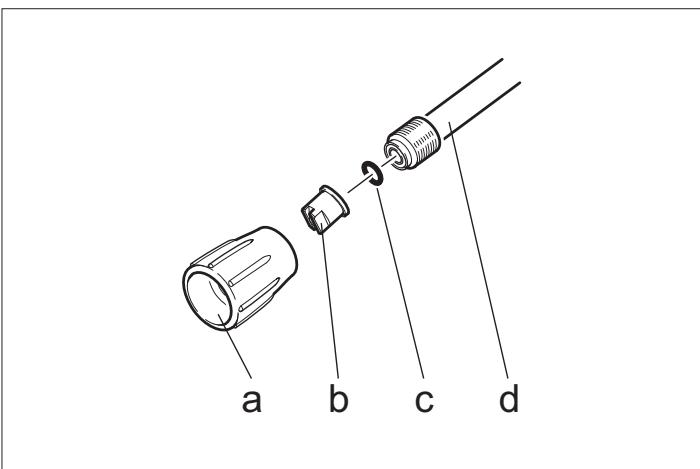

Het apparaat ontwikkel on-voldoende druk	Sproeier uitgespoeld.	Vervang de sproeier.	Bediener
	Reinigungsmiddeltank leeg.	Vul reinigungsmiddel bij.	Bediener
	Onvoldoende water.	Zorg voor voldoende watertoevoer.	Bediener
	Zeef aan watertoevoer is verstopt.	Controler het filter, bouw het uit en reinig het.	Bediener
	Reinigungsmiddeldoseerventiel lekt.	Controler en dicht af.	Bediener
	Reinigungsmiddelslangen lekken.	Vervangen	Bediener
	Vlotterklep klemt.	Controler de soepele werking.	Bediener
	Veiligheidsventiel lekt.	Controler de instelling, zonodig door neue afdichting verwagen.	Klantenservice
	Volumeregelklep lek of te laag ingesteld.	Controler de onderdelen van het ventiel, verwang bij beschadiging, reinig bij verontrei-niging.	Klantenservice
	Magneetklep voor drukontlasting defect.	Vervang de magneetklep.	Klantenservice
Hogedrukkpomp klopt, mano-meter oscilleert sterk	Trillingsdemper defect.	Trillingsdemper verwangen.	Klantenservice
	Waterpomp zuigt iets lucht aan.	Controler het aanzuigsystemen en dicht lek-ken.	Bediener
Het apparaat schakelt bij ge-opend handspuitpistol voortdurend aan/uit	Sproeier in de straalpijp verstopt.	Controleren, reinigen	Bediener
	Kalkaanslag in het apparaat.	Zie hoofdstuk „Ontkalken“.	Bediener
	Schakelpunt van de overstromer is veranderd.	Overstromer opnieuw lately instellen.	Klantenservice
	Zeef in watertekort-beveiliging ver-stopt.	Controler het filter, bouw het uit en reinig het.	Bediener
Het apparaat schakelt bij ge-sloten handspuitpistol nicht uit	Pomp is Niet—helemaal ontlucht.	Zet de apparaatschakelaar op „0“ en hand-spuitpistol indrukken, tot er geen vloeistofeer uit de sproeier komt. Zet het apparaat dan waer aan. Herhaal deze procedure, tot de volledige bedrijfsdruk is bereikt.	Bediener
	Veiligheidsventiel of affdichting veiligheidsventiel defect.	Veiligheidsventiel of affdichting verwagen.	Klantenservice
	Drukschakelaar van de overstro-mer.	Drukschakelaar en overstromer controlleden.	Klantenservice

Toebehoren

Reinigingsmadel

Reinigungsmiddelen make het schoonmaken gemakkelijker. De tabel geeft een overzicht van het assortmentreinigungsmiddelen. Voor het gebruik van de reinigungsmiddelen要去en de aanwij-zingen op de verpakking worden gelezen.

Toepassingsgebied	Verontreiniging, soort toepassing	Reinigungsmittel	pH-waarde (ca.) van een oplossing van 1 % in leidingwater
Motorvoertuigbranche, tankstations, expansie, wagenparken	Stof, straatvuil, minerale oliën (op gelakte oppervlakken)	RM 55 ASF **	8
		RM 22/80-poeder ASF	12/10
		RM 81 ASF	9
		RM 803 ASF	10
		RM 806 ASF	11
	Conserveren voertuig	RM 42 koudwas voor hagedrukreiniger	8
		RM 820-hete was ASF	7
		RM 821-spuitwax ASF	6
		RM 824-Superparelwas ASF	7
		RM 44 gel-velgreiniger	9
Metaalverwerkende indu-strie	Oliën, vetten, stof en dergelijkke verontreinigingen	RM 22-poeder ASF	12
		RM 55 ASF	8
		RM 81 ASF	9
		RM 803 ASF	10
		RM 806 ASF	12
		RM 31 ASF (zware verontreinigung)	12
		RM 39-vloeijaar (beschermt gegen corrosie)	9
Levensmiddelenverwer-kende bedrijven	Lichte tot middelzware verontreini-ging, vetten/oliën, groe oppervlak-ken	RM 55 ASF	8
		RM 81 ASF	9
		RM 882 schuimgel OSC	12
		RM 58 ASF (schuimreinigungsmiddel)	9
		RM 31 ASF *	12
	Rookhars	RM 33 *	13
	Reinigung en desinfectie	RM 732	9
	Desinfectie	RM 735	7...8
	Kalk, minerale afzettingen	RM 25 ASF *	2
		RM 59 ASF (schuimreinigungsmiddel)	2
Sanitair ***	Kalk, urinesteen, zeepresten etc.	RM 25 ASF * (basisreinigung)	2
		RM 59 ASF (schuimreinigungsmiddel)	2
		RM 68 ASF	5

• = alleen voor kortstondig gebruik, tweestapsmethode, met helder water naspoelen
  ** = ASF = aft Scheidingsvriendelijk
  *** = voor het voorsproeien is Foam-Star 2000 geschikt

Installatievoorschriften

Alleen voor bevoegt en deskundig personeel!

Algemeen

• De verwarmingseenheid van het apparaat is een stookinrichting. Bij de installmentie dient men zich aan de terplaatse geldende normen te houden.
• Gebruik uitsluitend goedgekeurde schoorstenen/rookafvoer-leidingen.

Gas algueen

• De gasleidingen en de gasaansluiting van het apparaat mo-gen uitsluitend door een voor gas- en wateraansluitingen bevoegd en geregisteerdvakbedrijf worden geinstalleernd en aangesloten.
• Het instellen van en reparations aan de gasbrander mogen uitsluitend door een daartoe door Karcher opgeleid en bevoegt klantendienst-monteur worden uitgevoerd.

Gasleidingen

In de gastoevoerleiding, die tenminste een nominale diameter van 1 inch dient te hebben,要去en een manometer en een aftuitventiel worden aangebracht.
Vanwege de trillingen die de hagedrukpomp veroorzaakt,要去 de verbinding tussen de starre gasleiding en het apparaat met een flexibele gasslang worden uitgevoerd.
- Bij gastroevoerleidingen van meer dan 10m lenghte要去 de nominale bredte 1 1/2 inch ofmeer bedragen. De gasaansluiting van het apparaat zich een nominale bredte van 1 inch.

Gevaar

Bij het inschroeven van de flexibele gasslang aan de brander moet de aansluitnippel met een steeksleutel SW 36 worden te-gengehouden. De aansluitnippel mag gegenover het branderhuis Niet verdraaid raken. De affdichting van de schroefaansluiting moet met door de DVGW toegelaten affdichtmiddelen worden uit-gevoerd. Na het aansluten moet de verbinding met door de DVGW toegelaten lekzoekspray op lekkages worden gecontroleerd.

De buisbreedte van de gasleiding要去 volgens DVGW TRGI 1986 of TRF 1996 worden berekend. De nominale bredte van de gasaansluiting van het apparaat is Niet vanzelf gewiek aan de nominale bredte van de buis. De dimensionering en installmentie van de gasleiding要去 volgens de overeenkomstige normen en voorschriften worden uitgevoerd.

lucht-/rookafvoer

• Elk apparaat要去 op een eigenschoorsteen worden aangesloten.
• De rookgasleiding要去 volgens deplaatselijke voorschriften en in overleg met de verantwoordelijkke meester schoorsteenveger worden uitgevoerd.

Gastroestel met rookgasinstallatie, waar bij de verbrandingsluchtuit de installmentuimte worden gehaald

Type B23

Gastroestel zicher stromingsbeveiliging, waar bij alle onder overdruk staande delen van de weg die het rookgas aflegt met verbrandingslucht�n omgeven. De B23-installatie geeft de mogelijkheid, het apparaat aan een tradionele eenkanaals schoorsteen volgens DIN 18160 aan te sluiten en afhankelijk van de in de ruimte aanwezigte lucht te gebruiken. De schoorsteen要去 wel geschikt�n voor het aansluiten van ketels met rookgascondensor (bijv. doordat de schoorsteen is gesaneerd door er een roestvrij stalen buis doorheen te trekken).

Gastroestel met rookgasinstallatie, dat de verbrandingslucht via een gesloten system van buiten haalt.

Type C33

Gastroestel met verbrandingsluchttoevoer en rookgasleiding loodrecht via het dak. De mondingen bevinden zich dicht bij el-kaar in hetzelfde drukgebied.

Type C43

Gastroestel met verbrandingsluchttoevoer en rookgasleiding maar de aansluiting aan een lucht-rookgassystem.

Type C53

Gastroestel met gezescheden verbrandingsluchttoevoer en rookgasleiding. De mondingen bevinden zich in verschillende drukgebieden.

Instructie: Om de voorgeschreiben verbrandingswaarde te bereiken要去 de bij de technische gegevens vermelde schoorsteentrek worden aangehoven.

Condensaatafvoer

De condensaatleiding moet direct aan de condensaataansluiting gesifoneerd worden. De sifonhoogte moet 30~cm bedragen. De sifon worden nicht meegeleverd. De condensaatleiding mag geen vaste verbinding met de riolering hebben. Het condensaat moet vrij in een trechter of neutralisatievat konnen lopen.

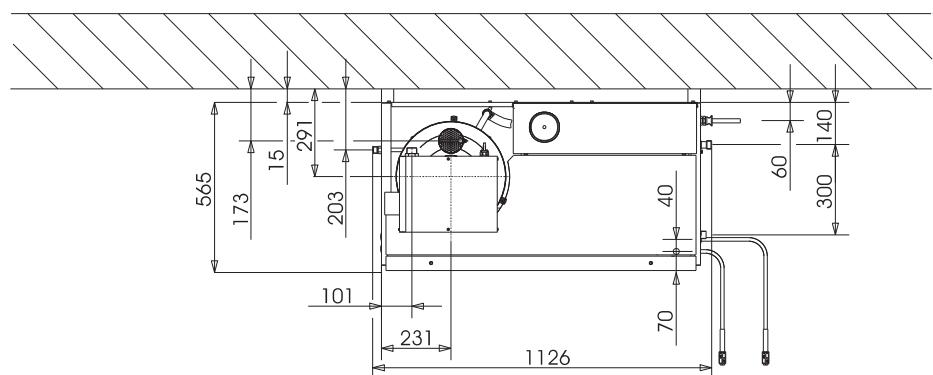

Wand montage

• Voor de montage moet worden gecontrolerd of de wand wel voldoende draagkracht heeft. Het meegeleverde bevestigingsmaterial is geschikt voor beton. Voor holle bouwsteen, bakstenen en gasbetonwanden要去en geschikte pluggen en schroeven worden gebruikt, bijv. injectieankers (boortekening zie maatblad).
• Afbeelding 3 - Pos. 19 en 25

Het apparaat mag Niet star met het waterleiding- of het hoge-drukbuizennet worden verbonden. De verbindingslangen dieren absolut te worden aangebracht.

• Afbeelding 3 - A

Tussen het waterleidingnet en de verbindingslang要去 een afluitkraan worden aangebracht.

Montage van de hagedrukleidingen

Bij de montage van de hagedrukleidingen dient men zich aan de betreffende nationale voorschriften van de wetgever te honden.

• De drukafname in de buisleiding moet onder 1,5 MPa liggen.
• Als de buisleiding的一面 is, moet deze met 32 MPa worden get-test.
• De isolatie van de buisleiding moet bestandশen tempe raturen tot 100^

Reinigungsmiddeltanksplaatsen

Afbeelding 3 - pos. 20

De tanks moeten zo worden opgesteld dat het laagste peel van het reinigingsmiddel zicheer dan 1,5 m onder de bodem van het apparaat ligt en het hoogste peel zichen boven de bodem van het apparaat ligt.

Watertoevoer

Afbeelding 3 - B en Pos. 19

Sluit de watertoevoer met een geschikte waterslang aan het waterleidingnet aan.
- De capacititeit van de watertoevoer moet ten minste 1300 l/h bij ten minste 0,1 MPa bedragen.
- De watertemperatuur moet onder 30^ liggen.

Elektrische aansluiting

Voorzichtig

De maximaal toegelaten netimpedantie aan het elektrische aansluitpunt (zie Technische gegevens) mag Niet overschreden worden. In geval van onduidelijkheden in verband met de netimpedantie aan uw aansluitpunt neemt u best contact op met uw electriciteitsmaatschappij.

Instructie: Inschakelprocessen veroorzaken een kortstondige spanningsval. Bij ongunstige netomstandigheden können andere apparaten beinvloed worden.

Aansluitwaarden zie Technische gegevens en typeplaatje.
- De elektrische aansluiting moet uitgevoerd worden door een electricien en要去 voldoen aan IEC 60364-1.
- Stroomvoerende onderdelen, kabels en apparaten in het werkgebied要去en in goede staat en spuitwaterdicht zijn.

We adviseren wandcontactdozen met voorgeschakelde lekstroom-veiligheidsschakelaar (maximaal 30 mA nominale active-rings-stroomsterkte) te gebruiken, ter vermijding van elektrische ongelukken.

Vast geinstalleerde elektrische aansluiting

Elektrische aansluiting tot stand brengen.

Teneinde de stationaire hagedrukreiniger uit te kennen schaken dient men een afsuitbare hoofdschakelaar (afbeelding 3 - pos. 6) op een ongevaarlijke plaats en goed toegankelijk aan te brengen.

De contactopeningsbreedte van de hoofdschakelaar moet minimum 3 mm bedragen.

Elektrische aansluiting met stekker / contactdoos

Cekon-stekker monteren op de aansluitkabel van het apparaat.
Cekon-stekker in de cotactdoos steken.

Voor het uitschakelen van de stationaire hagedrukreiniger要去 de Cekon-stekker makkelijk toegankelijk zijn voor de netscheiding.

Eerste ingebruikneming

Het apparaat is in de fabriek ingesteld als aardgasapparaat voor gastype G 20 en als vloeijaar gasapparaat voor G 31. Bij de omschakeling van het aardgasapparaat op G 25 of andere (zie typeplaatje) aardgassoorten of van het vloeijaar gasapparaat op G 30 of andere (zie typeplaatje) vloeibare gassoorten要去en bij het aardgasapparaat de waarden van de aardgasuitlaatgassen en bij het vloeijaar gasapparaat de waarden van het vloeibare gas ingesteld worden volgens de servicegevevens.

Op het bijgevoegde legeplaatje worden de新模式 ingestelde gassoort vermeld en het plaatje worden op het veld aan de rechterkant van het apparaat aangebracht. Tegelijkkertijd moet het in de fabriek aangebrachte plaatje met vermeling G 20 (aardgasapparaat) of G 31 (vloeibaar gasapparaaat) verwijderd worden.

Gasaansluiting controlleren.

Voorzichtig

Gevaar voor beschadiging van het apparatus door oververhitting.

→ Sluit de sifon aan op de bodem van de ketel en vul doit met water.
Vul de ketel boven de opening van de schoorsteen met 4 liter water.
Knip voor het eerste gebruik de punt van het deksel van de olietank op de waterpomp af.

Maatregelen voor de inbedrijfname

Afbeelding 3 -pos.14

Hogedrukslang met handpuitpistol en straalpijp verbinden en op de hogedrukuitgang van het apparatus of op het hogedrukbuisleidingsystem eansluiten.

Sproeiermond (b) met wartelmoer (a) aan de straalpijp (d) bevestigen. Let erop dat de afdichtingsring (c) schoon in de groef ligt.

Veer (c) van de dekselsteun (b) van het onthardingsmiddelreservoir (a) verwijdersen.
Reservoir bijvullen met Kärcher-onthardingsvloeistof RM 110 (2.780-001).

Gevaar

Gevaarlijke elektrische spanning! Instelling mag alleen door een elektrotechnicus worden uitgevoerd.

Plaatselijke waterhardheid vaststellen:
- via hetplaatselijke waterleidingbedrijf,
met een testapparaat voor de waterhardheid (bestelnr. 6.768-004).
Haal de kap van het apparaat.
Open de schakelkast bij het bedieningspaneel.

Draaipotentiometer (a) instellen op de waterhardheid. De juiste instelling vindt u in de tabel.

Bijvoorbeeld:

Stel voor een waterhardheid van 15^ scalawaarde 6 op de draaipotentiometer in. Hieruit volgt een pauzetijd van 31 secon- den, d.w. z. alle 31 seconden gaat de magneetklep even open.

Waterhardheid (°dH)	5	10	15	20	25
Schaal op de draaipotentio-meter	8	7	6	5	4,5
Pauzetijd (seconden)	50	40	31	22	16

De stand-by-tijd veranderen

De standby-tijd worden op de grotere printplaat aan de linker zijwand van de elektrische kast ingesteld.

De standby-tijd is vanuit de fabriek ingesteld op een minimaleijd van 2 minutes en kan tot een maximaleijd van 8 minutes worden verlengd.

Afbeelding 3

Nr.	Installatiematerialial	Bestelnr.
1	Kniekoppeling	6.386-356
2	Set aansluitingsonderdelen, rookgas	2.640-425
3	Set ketel-aansluitingsonderdelen, rookgas	2.640-424
4	Set onderdelen voor sifon	2.640-422
5	Warmte-isolatie	6.286-114
6	Hoofdschakelaar	6.631-455
7	Buisleidingenset, staal verzinkt	2.420-004
	Buisleidingenset, roestvrij staal	2.420-006
8	Set onderdelen afstandsbediening	2.744-008
9	Onderdelenset NOT-AUS schakelaar	2.744-002
10	T-schroefverbinding	6.386-269
11a	Aansluitmof, messing	2.638-180
	Aansluitmof, roestvrij staal	2.638-181
11b	Afsluitkraan NW 8, verzinkt staal	4.580-144
	Afsluitkraan NW 8, roestvrij staal	4.580-163
11c	Vast snelkoppelingsonderdeel	6.463-025
11d	Los snelkoppelingsonderdeel	6.463-023

Nr.	Installatiematerialiaal	Bestelnr.
12	Slanghouser	2.042-001
13	Slangtrommel	2.637-238
14	Hogedrukslang 10 m	6.388-083
15	Handspuipistool Easypress	4.775-463
	Draairegelaar HDS 9/16-4	4.775-470
	Draairegelaar HDS 12/14-4	4.775-471
16	Straalpijphouser	2.042-002
17	Staalbuis	4.760-550
18	Sproeiermond HDS 9/16-4	2.883-402
	Sproeiermond HDS 12/14-4	2.883-406
19	Waterslang	4.440-282
19a	Magneetklep watertoevoer	4.743-011
20	Reinigungsmiddeltank 60 l	5.070-078
21	Gasslang R1“	6.388-228
22	Gas-afluitkraan R1“	6.412-389
23	Manometer, gas (Let op! Zorg voor afluit-ventiel aan bouwzijde.)	6.412-059
24	Onderdelenset wandconsole	2.053-005
	Onderdelenset bodemframe	2.210-008
25	Hogedrukslang	6.389-028

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheidsen gezondheidseisen, zoals vermeld in de desbetreffende EGrichtlijnen. Deze verklaring verliestaar geldigkeit wanner zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hagedrukreiniger

Type: 1.251-xxx

Van toepassing zichnde EG-richtlijnen

2009/142/EG

2006/42/EG (+2009/127/EG)

2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 61000-3-2: 2006+A1: 2009+A2: 2009

HDS 12/14:

EN 61000-3-3:2008

HDS 9/16:

EN 61000-3-11:2000

Toegpaste specificities:

QA 195 (niet LPG)

Naam van de benoemde instantie:

voor 2009/142/EG

GASTEC

Wilmersdorf 50

7327 AC Apeldoorn

Identificatienr. 0063

5.957-648

De ondergeteken handelen in opdracht en met volmacht van de bedrijfsleiding.

CEO

Gevolmachigde voor de documentatie:

S. Reiser

In ieder land+zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat worden binnen de garantieperiode Gratis verholpen, voorzover deze verroorzaakt worden door een materiaal- of fabricagebout.

Klantenservice

Soort installation:	Fabriekenr.:	In bedrijfgenomen op:
Test uitgevoerd op: Uitslag:
		Handtekening
Test uitgevoerd op: Uitslag:
		Handtekening
Test uitgevoerd op: Uitslag:
		Handtekening
Test uitgevoerd op: Uitslag:
		Handtekening
Test uitgevoerd op: Uitslag:			Handtekening
