BRUKSANVISNING HDS 9 16-4 ST GAS LPG KARCHER
En muligvis farlig situation, som kan.fore til alvorlige personskader aller til død.
Forsigtig
En muligvis farlig situation, som kan.fore til personskader aller til materialeskader.
Symboler på maskinen

Apparatet skal gores i stand til at kore
Risiko
After drug med rensemiddel
Ved varmvandsdrift skal temperaturregulatoren (B) indstilles til den laveste temperatur.
Brug maskinen mindset 30 sekunder.uden rensemiddel.
Sluk for maskinen

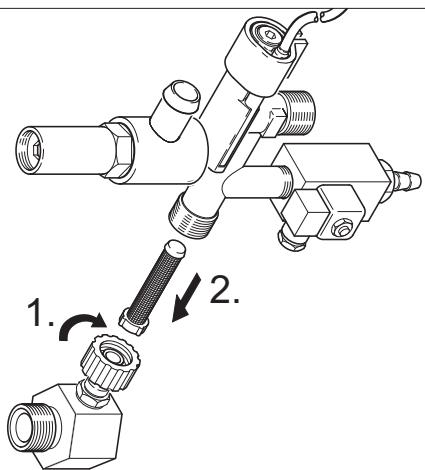

Siv i tørkordingssikringen
| Miljøvern | NO | 1 |
| Symboler iBruksanvisningen | NO | 1 |
| Symboler på maskinen | NO | 1 |
| Generelle sikkerhetsanvisninger | NO | 1 |
| Forskriftsmessig bruk | NO | 2 |
| Funksjon | NO | 2 |
| Sikkerhetsinnretninger | NO | 2 |
| Maskinorganer | NO | 3 |
| Ta i bruk | NO | 4 |
| Betjening | NO | 4 |
| Stans av driften | NO | 6 |
| Sette bort | NO | 6 |
| Lagring | NO | 6 |
| Transport | NO | 6 |
| Tekniske data | NO | 7 |
| Pleie og vedlikehold | NO | 9 |
| Feilretting | NO | 11 |
| Tilbehør | NO | 13 |
| Installasjon av anlegget | NO | 14 |
| EU-samsvarserklæring | NO | 19 |
| Garanti | NO | 19 |
| Kundetjeneste | NO | 20 |
Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle apparater inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lignende stoffer må ikkekommen ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.
Vennligst ikke slipp ut motorolje, fyringsolje, diesel eller bensin i naturen. Beskytt jordsmonnet og deponer brukt olje på en miljø-vennlig mæte.
Karcher-rengjøringsmiddel er avskiller-vennlig (ASF). Det betyr at en oljeavskillers funksjon ikke blir hindret. En liste av anbefalte rengjøringsmidler er vist i kapittel "Tilbehør".
Anvisninger om innhold (REACH)
Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH
Symboler i bruksanvisingen
△Fare
For en umiddelbar truende fare som kan.fore til store personskader aller til død.
Advarsel
For en mulig farlig situasjon som kan.fore til store persorskader eller til død.
Forsiktig!
For en mulig farlig situasjon som kan.fore til mindre personskader aller til materielle skader.
Symboler på maskinen

Høytrykkstråler kan være farlige ved feil bruk. Strålen må ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller høytrykksvaskeren selv.
Generelle sikkerhetsanvisninger
- Følg gjeldende lovpålagte nasjonale forskritter for væskestrålemaskiner.
- Følg gjeldende lovpåpagte nasjonale forskritter om ulykkesforhindring. Væskestrålemaskinen违法犯罪 regelmessig og resultatene av kontrollen skal protokollføres.
- Varmeinnretningen på maskinen er et fyringsanlegg. Fyringsanlegg på kontrolleres regelmessig i ehnhold til de gjeldende nasjonale forskrittene.
- Ved drift av anlegget i lukkede rom skal det sorges for en risikofri bortledning av avgassene (avgassrroten tilbakeslagsventil). Det mä vare tilstrekkelig tilførsel av frisk luft.
- Sikkerhetsanvisingene vedrørende rengjøringsmidlene som anvendes (dvs. på etiketten) skal følges.
Forskrifter, retningslinjer og regler
Før installationj on aparatet bør det gjores en avstemning men gassforsyningsfirmaet og med den lokale skorsteinsfeier (brannvesen).
Ved installasjon skal forskrifter fra bygningsloven, forurensningsloven og andre firmarelaterte lover følges. Vi viser til forskrifter, retningslinjer og standarder som angitt under:
- Apparatet skal kun installeres av fagfolk under hensyntaken til nasjonale forskritter.
- For det elektriske anlegget skal gjeldende nasjonale lover og regler følges.
- For gassanlegget skal gjeldende nasjonale lover og regler følges.
- Installasjon av gassledninger, sä vel tilkobling på gassiden av appratet, skal kun utfores av et firma godkjent for dette type gass- og rølleggerarbeide.
- Innstillinger, vedlikeholdsarbeider og reparasjon av brennen. ren skal kun utfores av opplerte Karcher-kundeservice mon-. torer.

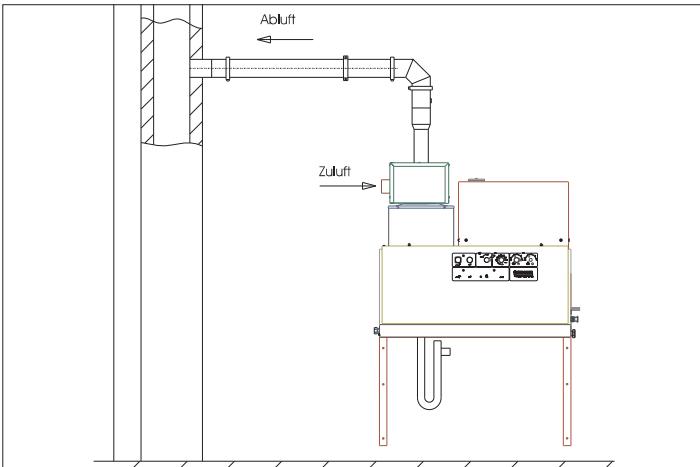

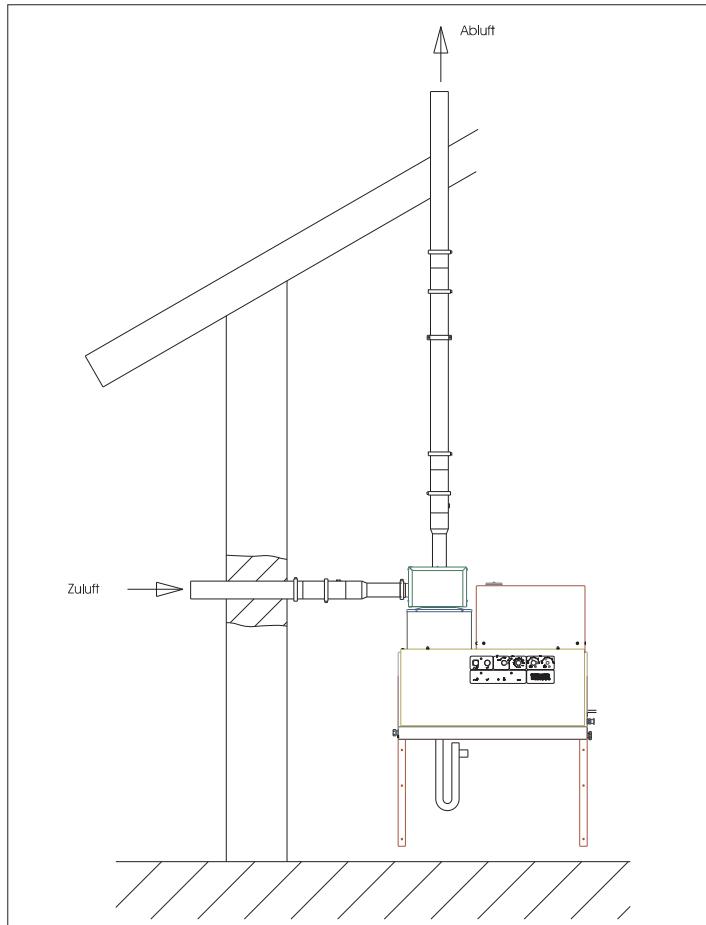

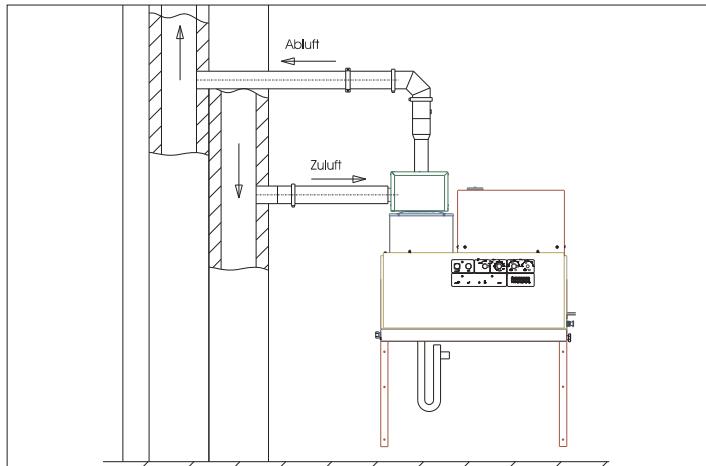

- Ved planlegging av skorstein skal de gjeldende lokale ret-ningslinjer følges.
Arbeidsplasser
Arbeidsplassen er ved betjeningspanelet. Ytterligere arbeidsplasser befindner seg ved tilbehørssapparatene (spyleinnretninger) som er tilknyttet tappededene, avhengig av oppbyggingen av anlegget.
Personlig verneutstyr

Ved rengjøring av støyforsterkende deler skal det brukes hørselvern for á unngå hørsvskader.
- Bruk egnede verneklær og vernebriller som beskyttelse mot tilbakesprut av vann og smuss.
Forskriftsmessig bruk
Dette apparatet er beregnet på fjerning av smuss på overflater ved hjelp av en fritt utstrømmende vannstråle. Spesielt blir det benyttet til rengjörning av maskiner, kjoretøy og fasader.
△ Fare!
Fare for skader! Ved bruk på bensinstasjoner og andre farlige steder skal relevante sikkerhetsforskrifter følges.
Ikke la avlpsvann med oljeinnhold comme ned i jordsmonnet, vann ell er avlpssystem. Motorvask og understellsvask skal derfor bare utfores pa egnede steder med oljeavskiller.
Funksjon
- Kaldtvannkommen via motorkjoleslange til flottørbeholder og derfra til ytre mantel i gjennomstrømningsovnen og videre til sugesiden av høytrykkspumpen. Avherder tilsettes i flottørbeholderen. Pumpen fører vann og rengjøringsmiddel gjennom gjennomstrømningsovnen. Andelen av rengjøringsmiddel i vannet kan innstilles ved hjelp av en doseringsventil. Gjennomstrømningsovnen varmes opp av en gassbrenner.
- Høytrykksutgangen tilkopies et eksisterende høytrykksnett i bygningen. På utkstedene i nettet skjer tilkoplingen av høytrykkspistolen ved hjelp av en høytrykksslange.
Sikkerhetsinnretninger
Sikkerhetsinnretninger er beregnet for Å beskytteBrukeren og må\ möke settes ut av drift eller omgås.
Vannmangelsikring, flottørbeholder
Vannmangelsikring forbinder innkobling av høyttrykkspumpen ved vannmangel.
Vannmangelsikring, sikkerhetsblokk
Lavvannssikringen forbinder overopbehing av brenneren ved for lite vann. Brenneren settes bare i drift safremt vannforsyningen er tilstrekkelig.
Trykkbryter
Trykkbryteren kopler ut apparatet ved overskredet arbeidstrykk.
Innstillingen skal ikke endres.
Sikkerhetsventil
Ved feil på trykkbryteren Åpner sikkerhetsventilen. Denne venti- len er innstilt og plombert fra fabrikken. Innstillingenshal icke endres.
Flammeovervåking
Ved brennstoffmangel eller feil på brenneren kopler flammeovervåkingen ut brenneren. Kontrollampen "Flammeovervåking" (E) tennes.
Overströmvern
Blokkeres brennermotoren, aktiveres bryteren for overstrømvernet. Høytrykkspumpens motor er sikret med en motorvernbryter og en viklingsvernbryter.
Avgasstermostat
Avgasstermostaten Iøser seg ut dersom avgasstemperaturen overstiger 320^ . Kontrollampe avgasstermostat (K) lyser.
Temperaturbegrenser
Maksimaltemperaturbegrenser i tankbunnen (>80^) og pa vannutllopet (>110^) utloses og kontrollampe Brennerfeit (E) tennes.
Avgass-trykkbryter
Avgass-trykkbryter vil slå av brenneren, dersom avgassystemet fär et ulovlig høyt trykk, f.eks. pga. tilstopping.
Trykkavastning høyttrykksystem
Etter avslåing av maskinen via høytrykkpistolen Åpnes, etter forløpet av driftsberedskapstiden, en magnetventil i høytrykksystemet sik at trykket synker.
Maskinorganer


Bilde 1
1 Brenner
2 Manometer
3 Rentvann-tilforsel med sil
4 Høytrykk-utgang
5 Gasstilkobling
6 Rengjoringsmiddel, sugeslange I
7 Rengjøringsmiddel, sugeslange II (tilleggsutstyr)
8 Avherderbeholder
9 Elektroforsyningsledning
10 Flottørbeholder
11 Betjeningspanel

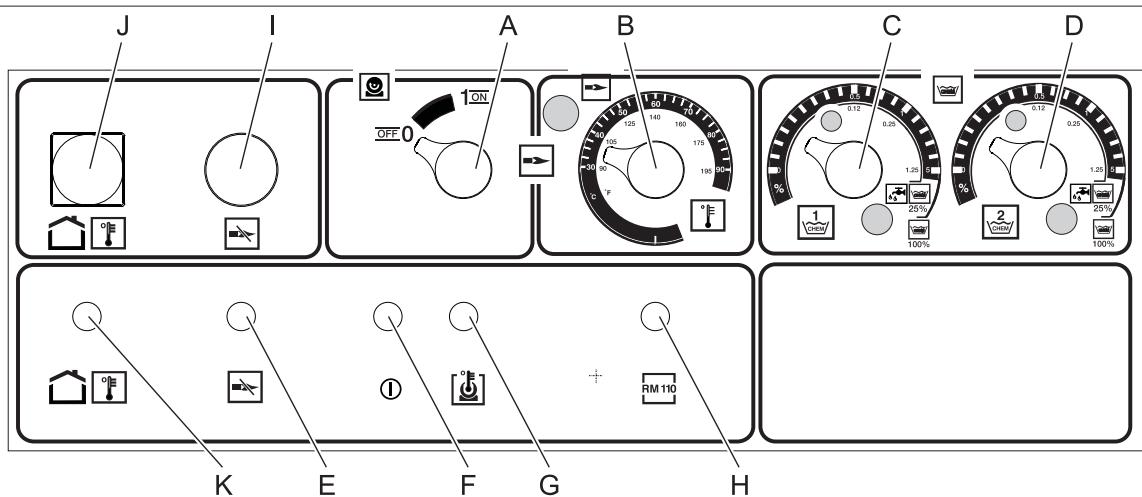

Betjeningspanel

Bilde 2
A Apparatbryter
B Temperaturregulator
C Rengjøringsmiddel, doseringsventil I
D Rengjøringsmiddel, doseringsventil II (tileggsutstyr)
E Kontrollampe, feil ved brenner
F Kontrollampe driftsklar
G Kontrollampe, motor overopphetet
H Kontrollampe, anti-kalkfunksjon
I Lasetast gassrele
J Lasetast avgasstermostat
K Kontrollampe avgasstermostat
Fargemerking
- Betjeningselementer for rengjoringsprossessen er gule.
- Betjeningselementer for vedlikehold og service er lysegræ.
Ta i bruk
△ Fare!
Fare for skader! Apparat, tilførssledninger, høytrykksledning og tilkoblinger ma ære i feilfri tilstand. Apparat og tilbehør ma ikke brukes dersom det ikke er i feilfri stand.
Strømtilkobling
- Se typeskilt og tekniske data for tilkoblingsverdier.
Den elektriske tilkoblingen mä foretas av en servicemontør ell er en autorisert elektriker og mä vare iht. IEC 60364-1.
Betjening
Høytrykksvaskeren ma brukes pa korrekt mæte. Brukeren ma ta hensyn til forholdene pa det aktuelle braksstedet, og ∀e opp-merksom pa andre personer som matte befinne seg iærheten. La aldri høytrykksvaskeren sta uten oppsyn när den er i gang.
△Fare
- Forbrenningsfare fra varmt vann! Ikke rett vannstralen mot mennesker eller dyr.
- Forbrenningsfare fra varme deler av anlegget! Ved drift med varmt vann, ikke berør uisolerte rørledninger og slanger. Strålerøret skal kun holdes i gripehandtakene. Ikke berør avgassrørene fra gjennomstrømningsbrenneren.
- Forgiftningsfare aller fare for etsing fra rengjøringsmiddel! Følg anvisninger på rengjøringsmiddelet. Oppbevar rengjøringsmiddelet utilgengelig for uvedkommenende.
△Fare
Livsfare på grunn av elektrisk stø! Ikke rett vannstrålen mot følgende innretninger:
- Elektriske apparater og installasjoner,
- anlegget selv,
- alle strømførende deler i arbeidsomrædet.

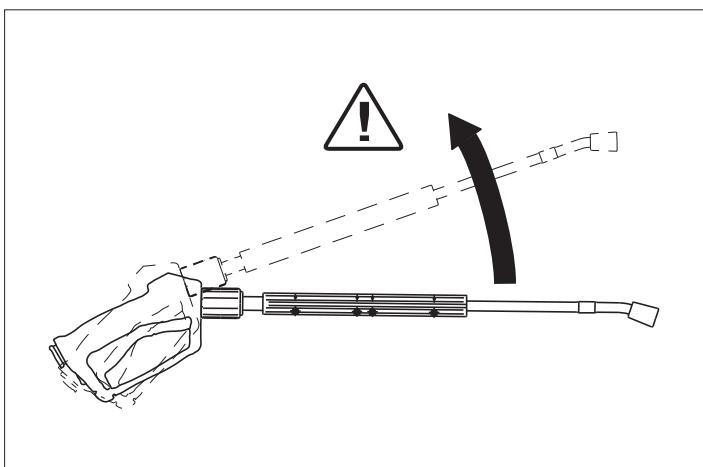

Vannstralen som trenger ut av straleroret genererer en tilbakeslagskraft. Som ffolge av rorets boyning, virker kraften oppover.

Fare
- Fare for skader! Tilbakeslagskraften i strålerøret kan gjore at du brings ut av balanse. Risiko for at du kan falle. Strålerøret kan slynges rundt og skade personer. Ha et stødig ståsted og hold godt fast i høytrykkpistolen. Klem aldri fast hendelen på høytrykkpistolen.
- Ikke rett stralen mot deg selv aller andre for a rengjore klaer aller skotøy.
- Fare for skade på grunn av deler som slynges ut i luften! Bruddstykker eller gjenstander kan skade personer erler dyr. Rett aldri vannstrålen mot skjore erler lõse gjenstander.
- Fare for ulykker ved skader! Dekk og ventiler rengjores med en avstand på minst 30 cm.
Advarsel
Fare på grunn av helsefarlige stoffer! Ikke spyl falgende stoffer fordi helsefarlige stoffer kan virvles opp:
- asbestholdige materialer,
materialer som kan inneholde helsinki stoffer.
△Fare
- Fare for skader ved utstrømming av (muligvis) varmt vann! Kun originale Kärcher-høytrykkslanger er optimalt tilpasset anlegget. Ved bruk av andre slanger bortfaller garantidekningen.
- Helsefare fra rengjøringsmiddel! På grunn av eventuelt inn-blandet rengjøringsmiddel er vannet fra maskinen ikke av drikkevannskvalitet.
- Fare for hørskader ved arbeid med støyforsterkende deler! I slike tilfeller skal det brukes hørselvern.
Sette opp driftsberedskap
△Fare
Vannstrålen kan være varm - fare for skader!
△Fare
Kontroller alltid høytrykkslangen for skader før bruk av høytrykksvaskeren. Høytrykkslanger med skader må skiftes ut umiddelbart.
Høytrykslange, rørledninger, armaturer og strålerør skal kontrolleres for skader før hvør bruk.
Kontroller at slangekupplinger sittwer fast og er tette.
Forsiktig!
Risiko for skader som følge av tørrkjøring.
Kontroller fyllingsgrad på beholder for rengjøringsmiddel og fetterfyll ved behov.
Kontroller nivea av avherdervaeske og fetterfyll ved behov.
Slá av i nódsfall
Sett maskinbryteren (A) pà "0"
Steng vanntilforselen.
Trykk pa sprytepistolen til apparatet er trykklost.
Lukke gasstilforsel.
Innstilling av arbeidstrykk og vannmengde
Innstilling på apparatet

Drei mengdereguleringsventil med klokka for a fã høyere trykk og større volum.
Drei mengdereguleringsventil mot klokka for Å fā lavere trykk og lavere volum.
Innstilling av Easypress-pistol (tilleggsutstyr)

Ved à drie vannmengderegulatoren til hôyre økes vannmengden og arbeidstrykket.
Ved à drie vannmengderegulatoren til venstre reduseres vannmengden og arbeidstrykket.
Klem inn hendelen på høytrykkspistolen og sett apparatbryteren (A) til „Motor PÅ".
Kontrollampen "Driftsklar" (F) indikerer at apparatet er klart til bruk.
Drift med varmt vann

Fare!
Forbrenningsfare!
Forsiktig!
Varmtvannsdrift uten brennstoff resulterer i skader på brennstoffpumpen. Forsikre deg om at brennstofftilforselen er i ordininnen innenu skifter til varmtvannsdrift.
Brenner kan kobles inn ved behov.

Symbol "Brenner PÅ"
Sett maskinbryteren (A) pã “Brenner pã”
Still inn ønsket vanntemperatur på temperaturregulatoren (B). Maksimumtemperatur er 98^
Driftsklar
- Dersom hendelen på høytrykspistolen slippes mens apparatet er i drift, kuples apparatet ut.
- Hvis høyttrykkspistolen betjenes på nytt i løpet av den innstillbare tiden for hvor lenge apparatet skal ære driftsklart (2...8 minutter), kopies apparatet automatisk inn igjen.
- Overskrides tiden for hvor lenge apparatet skal ære driftsklart, kopler sikkerhetstidsbryteren ut pumpen og brenneren. Kontrollampen "Driftsklar" (F) slukker.
- For Å starte apparatet igjen, mä apparatbryteren settes i posisjon "0", og deretter slås på igjen. Blir apparatet styrt med en fjernkontroll, kan det slås på igjen ved hjelp av motsvaren de bryter på fjernkontrollen.

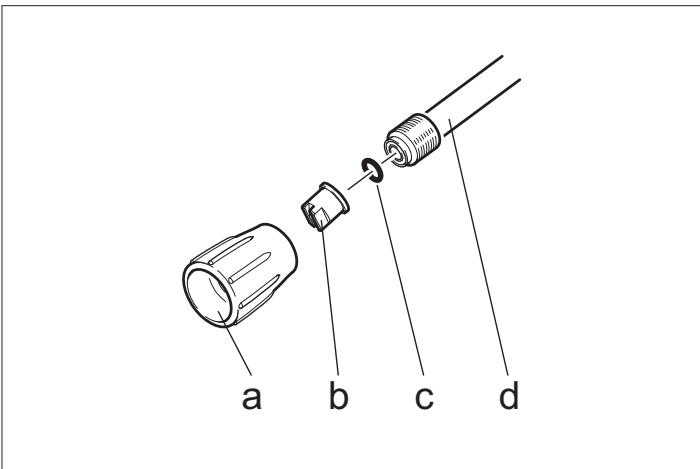

Alternative dyser
- Bildekk skal kun rengjores med flatstråledysen (25^) og med en minimum sprøyteavstand på 30~cm . Dekk skal ikke under noen omstendigheter rengjores med rundstråle.
For alle andre oppgaver kan du velge mellom falgende dyser:
| Tilsmus-set | Dyse | Strålevin-kel | Best.nr. 6.415 | Trykk [MPa] | Tilbake-slags-kraft [N] |
| HDS 9/16 | |||||
| sterk | 00060 | 0° | -649 | 16 | 46 |
| middels | 25060 | 25° | -647 | ||
| lite | 40060 | 40° | -648 | ||
| HDS 12/14 | |||||
| sterk | 00080 | 0° | -150 | 14 | 55 |
| middels | 25080 | 25° | -152 | ||
| lite | 40080 | 40° | -153 | ||
I anlegg med mer enn 20 m rørledning eller mer enn 2 × 10 m høytrykslange NW 8 skal følgende dyser anwendes:
| Tilsmus-set | Dyse | Strålevin-kel | Best.nr. 6.415 | Trykk [MPa] | Tilbake-slags-kraft [N] |
| HDS 9/16 | |||||
| sterk | 0075 | 0° | -419 | 10 | 37 |
| middels | 2575 | 25° | -421 | ||
| lite | 4075 | 40° | -422 | ||
| HDS 12/14 | |||||
| sterk | 0010 | 0° | -082 | 10 | 46 |
| middels | 2510 | 25° | -252 | ||
| lite | 4010 | 40° | -253 | ||
Dosering av rengjøringsmiddel
- Rengjøringsmiddel letter rengjøringsarbeidet. Rengjørings-middelet suges opp fra en ekstern tank.
- Apparatet er i grunnutforelsen utstyrt med en doseringsventil (C). En ekstra doseringsinnretning (doseringsventil D) kan leveres som ekstrautstyr. Med/DDne har du muligheten til a benyitte to ulike rengjoringsmidler.

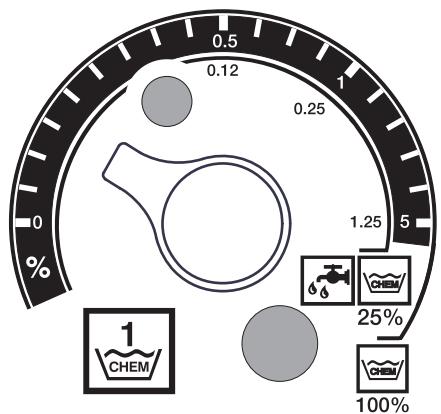

- Doseringsmengden stilles inn med rengjøringsmiddel-dose-ringsventil (C eller D) på betjeningspanelet. Den innstilte verdien motsvarer rengjøringsmiddelets andel i prosent.

Den ytre skalaen gjelder ved bruk av ufortynnet rengjørings-middel (100% CHEM).
Den indre skalaen gjelder ved bruk av 1+3 utblandet rengjø-ringsmiddel (25% CHEM + 75% vann)
Følgende tabell angir forbruket av rengjøringsmiddel for verdiene på den ytre skalaen:
| Posisjon | 0,5 | 1 | 8 |
| Mengde rengjørningsmiddel [I/h] | 14...15 | 22...24 | 50 |
| Konsentrasjon rengjørningsmiddel [%] | 1,5 | 2,5 | >5 |
Den noyaktige doseringsmengden avhenger av:
Rengjoringsmiddelets viskositet
- Oppsugingshoyde
- Strømningsmotstanden i høytrykksledningen
Dersom det kreves en eksakt dosering, skal mengden rengjø-ringsmiddel som suges opp måles (f.eks. ved oppsuging fra et målebeger).
Merk: En oversikt over anbefalte rengjøringsmidler er Å finne i avsnittet "Tilbehør".
Etterfylle bløtemiddel
Forsiktig!
Ved drift uten bruk av blætemiddel er det risiko for forkalkning i gjennomstrømningsovnen.
Er blætemiddelbeholderen tom, blinker kontrollampen Anti-kalk-funksjon (H).
Bilde 1 - pos. 8
Etterfylle bløtemiddelbeholderen med bløtemiddel RM 110 (2.780-001).
Stans av driften

Fare
Forbrenningsfare fra varmt vann! Etter drift med varmt vann ell er damp mA apparatet for avkjoles drives minst to minutter med kaldt vann, med apen pistol.
Etter bruk av rengjøringsmiddel
Ved varmtvannsdrift stilles temperaturregulatoren (B) på den laveste temperaturen
Kjør maskinen minst 30 sekunder uten rengjøringsmiddel.
Slå maskinen av
Sett maskinbryteren (A) pà "0"
Steng vanntilforselen.
Trykk pa sprytepistolen til apparatet er trykklost.
Sikre handsprøytepistolen med sikringstasten mot utilsiktet innkobling.
Sette bort
Ved lengre driftspauser eller det ikke er mulig med en frostsikker lagring, skal følgende tiltak gjennomfores (se kapittel "Pleie og vedlikehold", avsnitt "Frostbeskyttelse"):
Tapp ut vannet.
Spyl frostvæske gjennom apparatet.
→ Slá av hovedbryter og sikre eller trekk ut Cekon-støpselet.
Lukke gasstilforsel.
Lagring
Forsiktig!
Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring.
Transport
Forsiktig!
Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.
Ved transport i kjoretøyer skal apparatet sikres mot á skli eller velte etter de til enhver tid gjeldende regler.
Tekniske data
| HDS 9/16-4ST Gas | HDS 9/16-4ST Gas LPG | HDS 12/14-4ST Gas | HDS 12/14-4ST Gas LPG | ||
| 1.251-108 | 1.251-109 | 1.251-110 | 1.251-111 | ||
| Effektspesifikasjoner | |||||
| Arbeidstrykk vann (med standarddyse) | MPa (bar) | 16 (160) | 16 (160) | 14 (140) | 14 (140) |
| Maks. driftstrykk (sikkerhetsventil) | MPa (bar) | 18,5 (185) | 18,5 (185) | 18,5 (185) | 18,5 (185) |
| Matemengde vann (trinnløst regulerbar) | I/h (I/min) | 500-1000 (8,3-16,6) | 500-1000 (8,3-16,6) | 600-1200 (10-20) | 600-1200 (10-20) |
| Oppsuging rengjøringsmiddel (trinnløst regulerbar) | I/h (I/min) | 0-50 (0-0,8) | 0-50 (0-0,8) | 0-60 (0-1) | 0-60 (0-1) |
| Vanntilkobling | |||||
| Tilførselmengde (min) | I/h (I/min) | 1100 (18,3) | 1100 (18,3) | 1300 (21,7) | 1300 (21,7) |
| Tilførseltrykk (min.) | MPa (bar) | 0,1 (1) | 0,1 (1) | 0,1 (1) | 0,1 (1) |
| Tilførseltrykk (max) | MPa (bar) | 0,6 (6) | 0,6 (6) | 0,6 (6) | 0,6 (6) |
| Elektrisk tilkobling | |||||
| Strømtype | -- | 3N~ | 3N~ | 3N~ | 3N~ |
| Frekvens | Hz | 50 | 50 | 50 | 50 |
| Spenning | V | 380-420 | 380-420 | 380-420 | 380-420 |
| Kapasitet | kW | 6,4 | 6,4 | 7,5 | 7,5 |
| Elektriske sikringer (trege) | A | 16 | 16 | 20 | 20 |
| Beskyttelsestype | -- | IPX5 | IPX5 | IPX5 | IPX5 |
| Beskyttelsestklasse | -- | I | I | I | I |
| Maks. tillatt nettimpedanse | Ohm | (0,381+j0,238) | (0,381+j0,238) | -- | -- |
| Elektroforsyningsledning | mm2 | 5 x 2,5 | 5 x 2,5 | 5 x 2,5 | 5 x 2,5 |
| Temperatur | |||||
| Vanntilførsels-temperatur (max) | °C | 30 | 30 | 30 | 30 |
| Maks. arbeidstemperaturevarmtvann | °C | 98 | 98 | 98 | 98 |
| Maks. temperatur sikkerhetstermostat | °C | 110 | 110 | 110 | 110 |
| Temperaturstigning ved maks. vanngjennomgang | °C | 60-65 | 60-65 | 60-65 | 60-65 |
| Varmeeffekt brutto | kW | 75 | 75 | 95 | 95 |
| Skorsteinslip | kPa | 0,01-0,04 | 0,01-0,04 | 0,01-0,04 | 0,01-0,04 |
| Gasstilkoblingsverdier | |||||
| Naturgass E (G 20) | m3/h | 7,2 | -- | 9,8 | -- |
| Naturgass LL (G 25) | m3/h | 8,2 | -- | 11,4 | -- |
| Nominalt tilkoblingstrykk (naturgass) | kPa | 1,8-5 | -- | 1,8-5 | -- |
| Propan | kg/h | -- | 5,7 | -- | 7,2 |
| Nominalt tilkoblingstrykk (propan) | kPa | -- | 5-6 | -- | 5-6 |
| Miljødata | |||||
| Standard utnyttesesgrad | % | 97 | 97 | 97 | 97 |
| Standard utslipsfaktor NOx (naturgass G 25) | mg/kWh | < 40 | -- | < 40 | -- |
| Standard utslipsfaktor CO (naturgass G 25) | mg/kWh | < 40 | -- | < 40 | -- |
| Verdier for skorsteinsdimensjonering | |||||
| Overtrykkegnethet (min.) | kPa | 0,05 | 0,05 | 0,05 | 0,05 |
| Trekkbehov | kPa | 0 | 0 | 0 | 0 |
| Avgassvolumstrøm - full belastning | kg/h | 130 | 130 | 166 | 166 |
| CO2 (naturgass) | % | 9,5 | -- | 9,5 | -- |
| CO2 (Propan) | % | -- | 12 | -- | 12 |
| Avgasstemperatur maks./min. | °C | 190/150 | 190/150 | 170/130 | 170/130 |
| Forbrenningsluft/lufttilførsel | Maks. lengde: 10 m med to 90° albuier (minimum diameter 100 mm). Etterlokale forskrifter fra monteringsrommet eller friskluft utenfra. | ||||
| Kondensatav tapping | |||||
| Kondensatav tapping (maks.) | I/h | 4 (via vannlåstil avløpsnetet) | 4 (via vannlåstil avløpsnetet) | 4 (via vannlåstil avløpsnetet) | 4 (via vannlåstil avløpsnetet) |
| Tilkobling | DN | 40 (HTR) | 40 (HTR) | 40 (HTR) | 40 (HTR) |
| Minimal vannsøyle, vannlås | mm | 300 | 300 | 300 | 300 |
| Godkjennelse EN 60335-2-79 | |||||
| Godkjent etter Gas Appliance Directive (90/396/EEC) | -- | Gastec QALow NOx | Gastec QA | Gastec QALow NOx | Gastec QA |
| Apparatkategori Europa | -- | I 2E (r), I2ELL, I 2H, I2L, I2 HE | I 3P | I 2E (r), I2ELL, I 2H, I2L, I2 HE | I 3P |
| Apparattype | -- | B23, C33,C43, C53 | B23, C33,C43, C53 | B23, C33,C43, C53 | B23, C33,C43, C53 |
| CE-Produkt idnummer | -- | PIN 0063 BN3880 | PIN 0063 BN3880 | PIN 0063 BN3880 | PIN 0063 BN3880 |
| Mäl og vekt | |||||
| Lengde | mm | 1124 | 1124 | 1124 | 1124 |
| Bredde | mm | 558 | 558 | 558 | 558 |
| Høyde | mm | 966 | 966 | 1076 | 1076 |
| Typisk driftsvekt | kg | 193,5 | 193,5 | 209 | 209 |
| Registrende verdier etter EN 60355-2-79 | |||||
| Støy | |||||
| Støytrykksnivå LpA | dB(A) | 74 | 74 | 76 | 76 |
| Usikkerhet KpA | dB(A) | 1 | 1 | 1 | 1 |
| Händ-arm vibrasjonsverdi | |||||
| Høytrykkspistol | m/s2 | 2,2 | 2,2 | 2,3 | 2,3 |
| Strålerør | m/s2 | 1,8 | 1,8 | 2,1 | 2,1 |
| Usikkerhet K | m/s2 | 1,0 | 1,0 | 1,0 | 1,0 |

Måleblad

Fare
Fare for skader! Før alt vedliekhold og reparasjon skal hovedbryteren slås av eller Cekon-støpsel trekkes ut.
Vedlikeholdsplan
| Tidspunkt | Aktivitet | Relevant componentgruppe | Prosedyre | av hvem |
| daglig | Kontroller høy-trykkpistol | Høytrykkspistol | Kontroller om høytrykkpistolen lukker tett. Kon-troller sikringen mot utilsiktet betjening. Skift ut defekte høytrykkpistol. | Bruker |
| Kontroller høy-trykslanger | Utgangsledninger, slanger til arbeidsmaskin | Kontroller slangene for skader. Defekte slanger skal straks skiftes. Fare for ulykker!. | Bruker | |
| Kontroller strøm-kabel med støp-sel. | Elektrisk tilkobling med støpsel/stikkontakt | Kontroller at strøm{kabelen med støpsel ikke er skadet. En skadet strømledning på skiftes ut umiddelbart hos autorisert kundeservice eller au-torisert elektriker. | Bruker | |
| Ukentlig ell erter 40 driftstimer | Kontrolere olje-tilstand | Oljebeholder på pumpe | Dersom oljen er melkeaktig skal den skiftes. | Bruker |
| Kontrolere olje-nivå | Oljebeholder på pumpe | Kontroller oljenivå på pumpene. Ved behov et-tefylles olje (bestillingsnr. 6.288-016) | Bruker | |
| Rengjør sil | Sil i vanntilkobling | Se avsnittet "Rengjøring av silen". | Bruker | |
| Månedlig ell erlerhver 200. driftsti-me | Kontrolere pum-pe | Høytrykkspumpe | Kontroller pumpen for lekkasjer Ved mer enn 3 dræper pr. minutt kontakt kundeservice. | Bruker |
| Kontroller for in-dre avleiringer | Hele anlegget | Ta i bruk anlegget med strålerør uten høytrykks-dyse. Dersom driftstrykket på maskinens mano-meter stiger til over 3 MPa, skal anlegget avkalkes. Det samme gjelder dersom det ved drift uten høytrykksledning (vannet strømmer fritt ut fra høytrykksutgang) oppstår et driftstrykk på mer enn 0,7-1 MPa. | Bruker med opplæring i avkalking | |
| Rengjør sil | Sil i lavvannssikringen | Se avsnittet "Rengjøring av silen". | Bruker | |
| etter 500-700 driftstimer | Utskifting | Glødetenner, ioniseringslektrode | Skift glødetenner eller ioniseringslektrode. | Kundetje-neste |
| Hver halvår ell erlererter 1000 driftsti-me | Oljeskift | Høytrykkspumpe | Tapp ut oljen. Ettefylle 1 liter ny olje (bestillings-nr. 6.288-016) Kontroller nivået i oljebeholderen. | Bruker |
| kontroll, rengjø-ring | Hele anlegget | Visuell kontroll av anlegget, kontROLLER høy-trykkstilkoblinger for tetthet, kontROLLER overløps-ventil for tetthet, kontROLLER høytrykkslange, kontROLLER trykkakkumulator, rengjør/skift varme-slange, fjern sot fra varmeslange, rengjør/skift io-nisierungselektrode, still inn brenner. | Kundetje-neste | |
| Skifte slange | Slange til avgass-trykkbryter | Skift slange. | Kundetje-neste | |
| Årlig | Sikkerhetskon-troll | Hele anlegget | Gjennomfør sikkerhetskontroll av væskespyler etter de aktuelle nasjonale forskrittene. | Sakkyndig |
Vedlikeholdskontrakt
Du kan inngå en vedlikeholdsavtale for apparatet med det lokale Kärcher-salgskontoret.
Rengjore filtré
Sil vanntilkobling
Bilde 1 - pos. 3
Steng vanntilforselen.
Koble van'tilforselsslangen fra maskinen.
→ Skru ut silen fra tilkoplingen ved hjelp av en skrutrekker,
Rengjor sil
Monteringen skjer i motsatt rekkefølge
Sil i lavannssikringen
Ta av dekkplatene.
→ Skru av vinkelstykket fra sikkerhetsblokken.

Skru M8x30-skrue inn i silen.
→ Skru ut skruen og silen ved hjelp av en tang.
Rengjor sil
Monteringen skjer i motsatt rekkefølge
Avkalking
Ved avleiringer i rørledingene øker strømningsmotstanden slick at trykkbryteren kan bli utløst.
△Fare
Eksplosjonsfare - brennbare gasser! Røyking er forbudt ved av-kalking. Sørg for god utlufting.
△Fare
Fare for etsing på grunn av syre! Bruk vernebriller og beskytel-seshansker.
Prosedyre
Til fjerning av kalk er det kun tillatt Å benytte offentlig godkjente kjelesteinshindrende midler med godkjenningsmerke.
- RM 100 (Best.nr. 6.287-008) Iøser opp forkalkinger og enklerere forbindelse av kalk ogrester av vaskemidler.
- RM 101 (best.nr. 6.287-013) løser avleiringer som/DDK leIAR seg fjerne med RM 100.
Fyll en 20 liters beholder med 15 I vann.
Tilsett 1 liter kjelesteinshindrende middel.
Kople vannslangen direkte på pumpehodet og heng den andere enden i beholderen.
Stikk det tilkoplede stalroret uten dyse ned i beholderen.
Åpne for høytrykkspistolen under avkalkingen uten á stenge den igjen.
Sett apparatbryteren til posisjonen "Brenner PÅ" inntil en temperatur på ca. 40^ er oppnänd.
→ Slà av apparatet og la det stå i 20 minutter. Høytrykkspistolen má forbli Åpen.
Pump deretter apparatet tomt for vann.
Merk: Vi anbefaler deretter at en alkalisk lösning (f.eks. RM 81) pumps gjennom apparatet via beholderen for rengjøringsmiddel i den hensikt Å beskytte mot korrosjon og for nøytralisering av syrerester.
Frostbeskytse
Apparatet skal installeres i et frostfritt miljo. Ved risiko for frost, f.eks. ved utendors installasjon, ma apparatet tommes og gjen-nomskylles med et frostbeskyttende middel.
Tapp ut vannet
Skru av vanntilforselslange og hoytrykkslange.
La apparatet gà i maks. 1 minuttil pumpe og slanger er tomme.
Tilforselsledning på tankbunn skrus av og varmeslangen tommas.
Spyl frostvæske gjennom apparatet.
Dermed oppnas en viss korrosjonsbeskyttelse.
Feilretting
△Fare
Fare for skader! Før alt vedliekhold og reparasjon skal hovedbryteren slås av eller Cekon-støpsel trekkes ut.
| Feil | Mulige ørsaker | Retting | av hvem |
| Apparatet går ikke, kontroll-lampen Driftsklar (F) lyser økke | Ingen spensing på maskinen. | Kontroller strømnettet. | Elektriker |
| Sikkerhetstidsbryter i funksjön. | Slå maskinen kort av med hovedbryteren og,så på igjen. | Bruker | |
| Sikring i styrekretsen (F3) er,gätt.Sikringen finnes i styretrafoen (T2). | Sett inn ny sikring,dersom den går på nytt,finn og ordne overbelastningen. | Kundetjeneste | |
| Trykkbryter HD (høytrykk) eller ND(lavtrykk) defekt. | Kontroller trykkbryter. | Kundetjeneste | |
| Timer-modul (A1) defekt. | Kontroller kontakter, skif ved behov. | Kundetjeneste | |
| + Kontrollampe motoropp-varming (G) lyser | Termofåler (WS) i motor eller over-strømsbryter (F1) er utløst. | Rett opp overbelastningsgrunn. | Kundetjeneste |
| Vannmangelsikring i flottørbehol-deren er utløst. | Rett opp vanmangel. | Bruker | |
| Brenner tenner ikke ellerflammen slukkes under drift | Temperaturregulator (B) stiltinn forlav | Still temperaturregulatoren høyere. | Bruker |
| Apparatabryeren stär ikke til Bren-ner. | Slå på Brenner. | Bruker | |
| Vannmangelsikring på sikkerhets-blokken har koblet ut. | Sjekk at vannforsyningen er tilstrekkelig.Kontroller maskinen for tetthet. | Bruker | |
| Gasskran lukket. | Apne gasskran. | Bruker | |
| Maksimaltemperaturbegrenser i vannutløp (> 110 °C) er utløst. | La kjelen kjøre seg og start apparatet på nytt. | Bruker | |
| Kontroller temperaturregulator. | Kundetjeneste | ||
| Kontrollampe avgasstermo-stat (K) lyser | Ingen gasstilførsel. | Apne gasstilførsel. | Bruker |
| Tilluft- eller frauft tilstoppet. | Kontroller ventilasjon og avgassystem | Bruker | |
| Kjelebunn for varm. Maksimaltem-peraturbegrenser i kjelebunn (> 80°C) er utløst. Intet kondensvann i kjelebunn. | Fyll 5 liter vann via avgass-målestuss. | Bruker | |
| Gassfyringsautomat står til Feil. | Trykk på låsetast gassrele (I). | Bruker | |
| Ingen tenning. * | Kontroller elektrodeavstand gassfyringsauto-mat og tenningskabel. Still riktig avstand eller skift defekte deler. Rengjør om nødvendig. | Kundetjeneste | |
| Vifte eller styrekort for turtall defekt. * | Kontroller vifte og styrekort for turtall. Kontrol-ler støpsel og tilførselsledning. Skift ut defek-te deler. | Kundetjeneste |
Anvising
Trykk på lasetast avgasstermostat (J), for à lase opp flammeovervåkning.
| Feil | Mulige ørsaker | Retting | av hvem |
| Kontrollampe avgasstermo-stat (K) lyser | Avgasstemperaturbegrenser er ut-løst. | Åpane høytrykkspistolen til anlegget er ned-kjølt. Slå anlegget av og på via betjeningspa-nelet, for Å lase opp temperaturbegrenseren. Ved gjentagelser skal kundeservice kontak-tes. | Bruker |
| Kontrollampe Forkalknings-vern (H) lyser | Bløtemiddel oppbrukt. | Etterfylle bløtemiddel. | Bruker |
| Utilstrekkelig eller ingen ma-ting av rengjøringsmiddel | Doseringsventil i stiling "0". | Still inn doseringsventil rengjøringsmiddel. | Bruker |
| Filter for rengjøringsmiddel tilstop-pet eller tanken tom. | Rengjør erller etteryll. | Bruker | |
| Utett eriler tilstoppet sugeslange rengjøringsmiddel, doseringsventil erler magnetventil. | Kontroll, rengjøring. | Bruker | |
| Elektronikk erller magnetventil def-ekt. | Shift ut | Kundetjeneste | |
| Høytrykksvaskeren bygger icke opp fullt trykk | Dysen utspylt. | Sett på dysen. | Bruker |
| Rengjøringsmiddeltanken er tom. | Etteryll rengjøringsmiddel. | Bruker | |
| Ikke nok vann. | Sørg for tilstrekkelig vanntilførsel. | Bruker | |
| Silen på vanntliførselen er tilstop-pet. | Kontroller, demonter og rengjør sil. | Bruker | |
| Doseringsventil rengjøringsmiddel utett. | Kontroller og tette. | Bruker | |
| Slange rengjøringsmiddel utett. | Shift ut | Bruker | |
| Flottørventil klemmer. | Kontroller at den gårlett. | Bruker | |
| Sikkerhetsventil utett. | Kontroller innstilling, ved behov monter nye pakninger. | Kundetjeneste | |
| Mengdereguleringssventil utett erler stilt inn for lavt. | Kontroller ventilider, skif dersom skadet, rengjør for tilsmussing. | Kundetjeneste | |
| Magnetventil for trykkavlastning defekt. | Magnetventil skiftes. | Kundetjeneste | |
| Høytrykkspumpe banker, manometer svinger sterkt. | Vibrasjonsdemper defekt. | Shift vibrasjonsdemper. | Kundetjeneste |
| Vannpumpen suger inn små mengder luft. | Kontroller sugesystem og rett opp utettheter. | Bruker | |
| Apparatet kobler seg på og av med øpen høytrykkspistol | Dysen i strålerør er tilstoppet. | Kontroll, rengjøring. | Bruker |
| Kalkavleiringer i maskinen. | Se avsnitt "Avkalkning". | Bruker | |
| Koblingspunkt for overstrømmeren har forskjøvet seg. | Still inn overstrømmeren på nytt. | Kundetjeneste | |
| Silen i lavvannssikringen er tett. | Kontroller, demonter og rengjør sil. | Bruker | |
| Maskinen slår seg ikke av;narr høytrykkspistolen lukkes | Pumpe er ikke helt luftfri. | Sett maskinbryteren til "0" og trykk på høy-trykkspistolen til det ikkekommen mer væs-ke. Slå deretter på maskinen igjen. Gjenta这部分 prosessen hel til du får fullt driftstrykk. | Bruker |
| Sikkerhetsventil eller pakning på sikkerhetsventil er defekt. | Shift sikkerhetsventil eller pakning. | Kundetjeneste | |
| Trykkbryter på overstrømmer. | Kontroller trykkbryter og overstrømmer. | Kundetjeneste |
Tilbehør
Rengjøringsmiddel
Rengjöringsmiddel letter rengjöringsarbeidet. Tabellen refererert til et utvalg av rengjöringsmidler. Innen rengjöringsmiddelet anvendes, på anvisingene på forpakningen leses og overholds.
| Bruksområde | Smussfjerning, brukstype | Rengjøringsmiddel | pH-verdi (ca.) 1 % løs- ning i ledningsvann |
| Bilvask, bensinstasjoner, spedisjonsfirma, bilpark | Støv, veistøv, olje (på lakkerte fla- ter) | RM 55 ASF ** | 8 |
| RM 22/80-pulver ASF | 12/10 | ||
| RM 81 ASF | 9 | ||
| RM 803 ASF | 10 | ||
| RM 806 ASF | 11 | ||
| Kjøretøybeskyttelse | RM 42 kaldvoks for høytrykksvasker | 8 | |
| RM 820-varmvoks ASF | 7 | ||
| RM 821-spylevoks ASF | 6 | ||
| RM 824-Super-Perlevoks ASF | 7 | ||
| RM 44 Gel-felgrengjøring | 9 | ||
| Metallbearbeidende in- ductri | Olje, fett, støv og lignende tilsmus-sing | RM 22-pulver ASF | 12 |
| RM 55 ASF | 8 | ||
| RM 81 ASF | 9 | ||
| RM 803 ASF | 10 | ||
| RM 806 ASF | 12 | ||
| RM 31 ASF (sterk tilsmussing) | 12 | ||
| RM 39-flüvæskeformet (med korrosjonsbe-skytter) | 9 | ||
| Næringsmiddelindustri | Lett til middels tilsmussing, fett/ol- je, store flater | RM 55 ASF | 8 |
| RM 81 ASF | 9 | ||
| RM 882 Gelskum OSC | 12 | ||
| RM 58 ASF (skumrengjøringsmiddel) | 9 | ||
| RM 31 ASF * | 12 | ||
| Røyk-harpiks | RM 33 * | 13 | |
| Rengjøring og desinfisering | RM 732 | 9 | |
| Desinfeksjon | RM 735 | 7...8 | |
| Kalk, mineralske avleiringer | RM 25 ASF * | 2 | |
| RM 59 ASF (skumrengjøring) | 2 | ||
| Sanitærområder *** | Kalk, urinstein, sAPE etc. | RM 25 ASF * (grunnrengjøring) | 2 |
| RM 59 ASF (skumrengjøring) | 2 | ||
| RM 68 ASF | 5 |
^* = kun for kort tids bruk, totrinnsmetode, etterskyll med rent vann
** = ASF = avskillervennlig
*** = til forskylling egner seg Foam-Star 2000
Installasjon av anlegget

Kun for autorisert fagpersonale!
Generelt
- Varmeinnretningen på maskinen er et fyringsanlegg. De gjeldende forskriftene i de enkelte landffa overholds ved monteringen.
Bruk kun godkjente skorsteiner/avgassr.
Gass generelt
- Installasjon av gassledninger, sä vel tilkobling på gassiden av appratet, skal kun utfores av et firma godkjent for dette type gass- og rørleggerarbeide.
- Instillinger og reparasjon av gassbrenner skal kun utføres av opplæte Kärcher-kundeservice montører.
Gassledninger
- I gassledninger som er dimensjonert med minst 1 tome nominell diameter, på det��e monert manometer og stengekran.
- På grunn av at høytrykkepsumpen forårsaker vibrasjoner, på forbindelsen mellom stiv gassledning og apparatet gjores med en fleksibel gasslange.
- Ved gassledninger på mer enn 10 meters lenghte på det��ere nominell diameter 1 1/2 somme eller større. Gasstilkonblingen på apparatet har nominell diameter på 1 somme.
△Fare
Ved innskruing av den fleksible gasslangen på brenneren på tilkoblingsnippel holdes igjen med en fastnøkkel dimensjon M36. Tilkoblingsnippelen kan ikke dreies i forhold til brennerhuset. Tetningen av gjengetilkoblingen skal gjores med DVGW-godkjent tetningsmiddel. Etter tilkobliging på koblingsstedene kontrolleres for tetthet ved hjelp av DVGW-godkjent lekkasjaspray.
Rørtykkelsen på gassledningen på beregnes ut fra DVGW TRGI 1986 eller TRF 1996. Nominell tykkelse på apparatets tilkobling er ikke automatisk rørledningens nominelle diameter. Dimensjøneringen og installationsjonen av gassledningen på skje etter de gjeldende standarder og forskritter.
Luft-/avgassutforsel
Hvert apparat mä kobles til en egen skorstein.
- Avgassforgen skal monteres i henhold til lokale forskritter og som avtalt med lokal skorsteinsfeier (brannvesen).
Gass apparat med avgassanlegg som bruker forbrenningsluft fra monteringsrommet
Type B23
Gassapparat uten strømningssikring, der alle deler som står under overtrykk i avgassruten spyles med forbrenningsluft. B23-installassjon gjør det mulig at apparatet kan bruke en vanlig ettløps skorstein etter DIN 18160 og drives uavhengig av romluften. Forutsetningen er at skorstein er egnet for tilkobling av brennverdiapparater (f.eks. ved at skorsteinen er renovert ved inntrekking av et edelstålr).

Gassapparat med avgassanlegg som henter forbrenningsluft fra utsiden via et lukket system.
Type C33
Gassapparat med tilforsel av forbrenningsluft og avgass-fjerning vertikalt over tak. Munningene befindner seg nær hverandre i samme trykkområde.

Type C43
Gassapparat med tilforsel av forbrenningsluft og fjerning av avgass via et luft-avgass system.

Type C53
Gassapparat med skilt tilforsel av forbrenningsluft og fjerning av avgass. Munningene befinner seg i ulike trykkområder.

Merk: For øppfylle de foreskrvne forbrenningsverdiene,帽子det angitte skorsteinstrekket under tekniske data overholds.
Kondensaavtapping

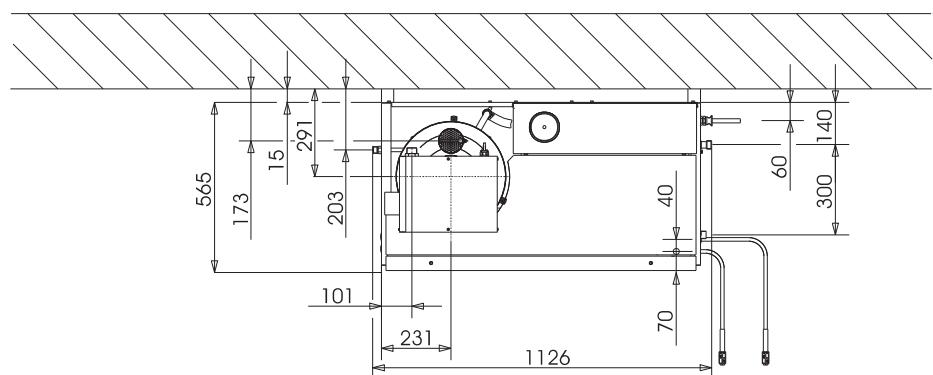

- Før apparatet monteres på vegg, skal veggen kontrolleres for tilstrekkelig bærekraft. Det medfølgende monteringsmaterialet egner seg for betong. For vegger av hule byggesten, mursten og lettbetong skal egnede plugged og skruer anvendes, f.eks. injeksjonsanker for hullbilde se monteringtegning).
- Figur 3 -pos. 19 og 25
Apparatet skal ikke ha fast forbindelse med vannlednings- el- ler høytrykksnettet. Forbindelsesslange på absolutt monteres.
Figur 3 - A
Mellom vannledningsnettet og forbindelsesslangen skal det monteres en stengekran.
Montering av høytrykksslanger
Ved montering av høytrykksledningene skal gjeldende nasjonale lover og regler følges.
Trykkfallet i rrolledingen ma ikke komme under 1,5 MPa.
Den fertige rørledningen ma testes med 32 Mpa.
- Isolasjonen rundr rørledningen mæ være temperaturbestandig opptil 100^ .
Montere beholder for rengjoringsmiddel
Bilde 3 - pos. 20
Beholderen skal settes opp på en slick matte at det nedre nivaet for rengjøringsmiddelet ikke befinner seg mer enn 1,5 m under bunnen på apparatet, og det øvre nivaet ikke befinner seg over bunnen på apparatet.
Vanntilforsel
Figur 3 - B og pos. 19
Vanninnlp kobles med en passende vannslange til vannledningsnettet.
- Ytelsen av vannforsyning måvine minst 1300 l/h ved minst 0,1 MPa.
- Vanntemperaturen må ligge under 30^ .
Elektrisk tinkobling
Forsiktig!
Maksimalt tillatt nettimpedans på det elektriske tilkoblingspunktet (se tekniske data) skal ikke overskrides. Dersom det er uklarheter om nettimpedansen på tilkoblingspunktet ditt, vennligstkontakt strømleverandøren for informasjon.
Merk: Innkopling av apparatet genererer kortvarige spenningsfall. Ved ugunstige forhold i strømnettet kan dette ogss fä innvirking på andre apparater.
- Se typeskilt og tekniske data for tilkoblingsverdier.
Den elektriske tilkoblingen mä foretas av en servicemontør ell er en autorisert elektriker og mä vare iht. IEC 60364-1. - Strømforende deler, kabler og apparater i arbeidsområdet må være i feilfri stand og spylesikre.
For à unngà el-ulykker anbefaler vi at du bruker stikkontakter med forankoblede vernebrytere for à beskytte mot feilstrøm (maks. nominell utlønsningsstrøm: 30 mA).
Fast installer elektrisk tilkobling
Utforelektrisktilkobling.
For utkobling av den stasjonaere hytrykksvaskeren skal det plasseres en lásbar hovedbryter (bilde 3 - pos. 6) på etlett tilgengelig og sikkert sted.
Kontaktpningsbredden på hovedbryteren skal��e på minst 3 mm.
Elektrisk tlikobling med stopsel/stikkontakt
Cekon-stöpsel monteres på apparatets strömkabel.
Cekon-stöpsel settes i stikkontakten.
For à slá av den stasjonære høytrykksvaskeren má Cekon-støpselet værelett tilgengelig for frakobling.
Førstegangs igangsetting
Apparatet er fra fabrikken innstilt som naturgass-apparat for gastype G 20 og som flytende-gass apparat til type G 31. Ved omstilling av naturgass-apparat til G 25 aller andre (se typeskilt) natrgasser, aller flytende-gass apparater til type G 30 allerAndre (se typeskilt) flytende gasser, skal det for naturgass-avgass-verdier og for flytende-gass apparater, stilles inn i henhold til service-informasjonen.
Det vedlagte tome skiltet skal merkes med ny innstilt gastype og plasseres i merkefeltet på høyre side av apparatet. Samtidig mx skiltet levert fra fabrikken med merking G 20 (naturgassapparat) aller G 31 (flytende-gass apparat) fjernes.
Kontrollere gasstilkobling.
Forsiktig!
Fare for skader på apparatet fra overoppvarming.
Koble til vannlas til kjelebunnen og fyll med vann.
Fyll kjelen med 4 liter vann via skorsteinsapningen.
Skjaer av spissen på lokket på vannpumpens oljebeholder før førstegangs igangsetting.
Koble høytrykksslanget til høytrykkpistol og strålerør, og koble til høytrykksuttak på apparatet eller til høytrykks-ledningsnett.

Fjær (c) på lokkstøtten (b) på beholder for bløtemiddel (a) fjernenes.
Fyll beholderen med Kärcher-bløtemiddel RM 110 (best.nr. 2.780-001).
△ Fare!
Farlig elektrisk spunning! Innstilling er kun tillatt utført av autorisert elektriker.
Undersk lokal vannhardhet:
- Ifolge opplysninger fra det lokale vannverket,
- Ved hjelp av apparat for måling av hardhetsgrad (best.nr. 6.768-004).
Ta av maskinhetten.
Åpne koblingsboks ved driftspanelet.

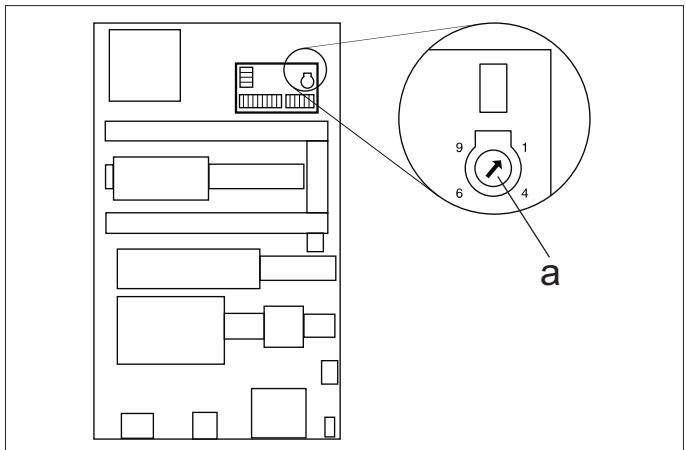

Innstill dreiepotensimeteret (a) avhengig av vannets hardhetsgrad. Korrekt innstilling fremgår av tabellen.

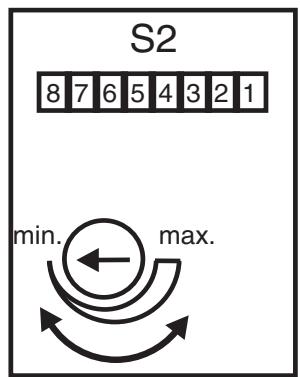

Eksempel:
Innstillingen for beredskapstiden skjer på det store kortet på venstre sidevegg i koplingsskapet.

Beredskapstiden er fra fabrikken satt til minimumstiden på 2 minutter og kan forlenges til maksimumstiden på 8 minutes.

Bilde 3
| Pos. | Installsjonsmateriell | Bestillings-nr. |
| 1 | Vinkelfeste | 6.386-356 |
| 2 | Delesats tilkoblingsdeler, avgass | 2.640-425 |
| 3 | Delesats kjeetilkobling, avgass | 2.640-424 |
| 4 | Delesats vannlås | 2.640-422 |
| 5 | Varmeisolasjon | 6.286-114 |
| 6 | Hovedbryter | 6.631-455 |
| 7 | Rørledningssats, forsinket stål | 2.420-004 |
| Rørledningssats, rustfritt stål | 2.420-006 | |
| 8 | Delesats fjernkontroll | 2.744-008 |
| 9 | Delesats NØD-STOPP-bryter | 2.744-002 |
| 10 | T-feste | 6.386-269 |
| 11a | Tilkoblingsstusser, messing | 2.638-180 |
| Tilkoblingsstusser, rustfritt stål | 2.638-181 | |
| 11b | Sperrekran NW 8, forsinket stål | 4.580-144 |
| Sperrekran NW 8, rustfritt stål | 4.580-163 | |
| 11c | Hurtigkobling festedel | 6.463-025 |
| 11d | Hurtigkobling løsedel | 6.463-023 |
| Pos. | Installasjonsmateriell | Bestillings-nr. |
| 12 | Slangeholder | 2.042-001 |
| 13 | Slangetrommel | 2.637-238 |
| 14 | Høytrykslange 10 m | 6.388-083 |
| 15 | Høytrykkspistol Easypress | 4.775-463 |
| Dreieregulator HDS 9/16-4 | 4.775-470 | |
| Dreieregulator HDS 12/14-4 | 4.775-471 | |
| 16 | Strålerørholder | 2.042-002 |
| 17 | Strålerør | 4.760-550 |
| 18 | Dysemunnstykke HDS 9/16-4 | 2.883-402 |
| Dysemunnstykke HDS 12/14-4 | 2.883-406 | |
| 19 | Vannslange | 4.440-282 |
| 19a | Magnetventil vanntilførsel | 4.743-011 |
| 20 | Rengjøringsmiddel-tank, 60 l | 5.070-078 |
| 21 | Gasslange R1" | 6.388-228 |
| 22 | Gass-stengekran R1" | 6.412-389 |
| 23 | Manometer, gass (OBS! monter avslut-ningsventil på byggsiden.) | 6.412-059 |
| 24 | Delesats veggonsoll | 2.053-005 |
| Delesats gulvstativ | 2.210-008 | |
| 25 | Høytrykksslange | 6.389-028 |
EU-samsvarserklæring
Vi erklær hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EF-direktivene, med hensyn til bade design, konstruksjon og type markedsfort av oss. Ved endringer på maskinen som er utfør uten vårt samtykke, mister dette erklæringen sin gyldighet.
Produkt: Høytrykksvasker
Type: 1.251-xxx
Anvendte spesifikasjoner:
QA 195 (ikke LPG)
Navn på oppnevnt sted:
For 2009/142/EF
GASTEC
Wilmersdorf 50
7327 AC Apeldoorn
Merkenr.: 0063
5.957-648
De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen.


Dokumentasjonsansvarlig:
S. Reiser
Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis innenfor garantitiden dersom Årsaken er en material- ellerproduksjonsfeit.
Kundetjeneste
| Anleggstype: | Produksjonsnr.: | Tatt iBruk den: |
| Kontroll gjennomfør den: Funnet: | ||
| Underskrift | ||
| Kontroll gjennomfør den: Funnet: | ||
| Underskrift | ||
| Kontroll gjennomfør den: Funnet: | ||
| Underskrift | ||
| Kontroll gjennomfør den: Funnet: | ||
| Underskrift |
material som innehaller asbest,
material som kan innehalla hälsovädliga substanser.
