BRUKSANVISNING K7 ECO!OGIC CAR & HOME KARCHER

Pleje og vedligeholdelse

Tilbehør og reservedele

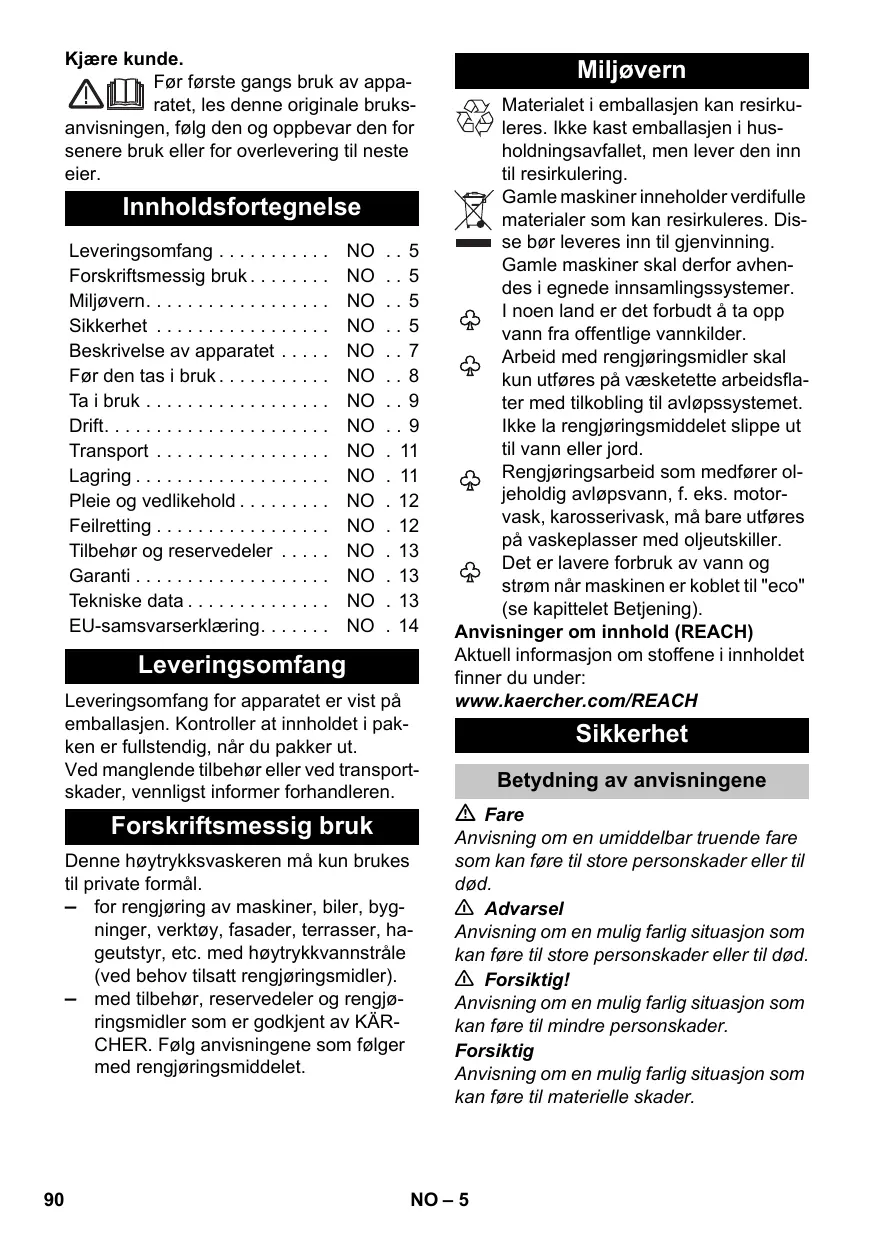

Kjære kunde. Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Forskriftsmessig bruk Denne høytrykksvaskeren må kun brukes til private formål. – for rengjøring av maskiner, biler, bygninger, verktøy, fasader, terrasser, hageutstyr, etc. med høytrykkvannstråle (ved behov tilsatt rengjøringsmidler). – med tilbehør, reservedeler og rengjøringsmidler som er godkjent av KÄRCHER. Følg anvisningene som følger med rengjøringsmiddelet.

Miljøvern Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering. Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer. I noen land er det forbudt å ta opp vann fra offentlige vannkilder. Arbeid med rengjøringsmidler skal kun utføres på væsketette arbeidsflater med tilkobling til avløpssystemet. Ikke la rengjøringsmiddelet slippe ut til vann eller jord. Rengjøringsarbeid som medfører oljeholdig avløpsvann, f. eks. motorvask, karosserivask, må bare utføres på vaskeplasser med oljeutskiller. Det er lavere forbruk av vann og strøm når maskinen er koblet til "eco" (se kapittelet Betjening). Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du under:

www.kaercher.com/REACH Sikkerhet Betydning av anvisningene

Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død. 몇 Advarsel Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død. 몇 Forsiktig! Anvisning om en mulig farlig situasjon som kan føre til mindre personskader. Forsiktig Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

 Skjøteledninger må alltid vikles helt av kabeltrommelen.  Av sikkerhetsgrunner anbefaler vi i utgangspunktet at apparatet drives via en overspenningsbryter (maks 30mA).

 Viktige komponenter så som høytrykkslange, høytrykkspistol og sikkerhetsinnretninger skal kontrolleres for skader før hver bruk. Skadede komponenter skal straks skiftes. Ikke bruk maskin med skadede komponenter.  Ikke rett høytrykkstrålen mot deg selv eller andre for å rengjøre klær eller skotøy.  Ikke spyl gjenstander som inneholder helseskadelige materialer (f. eks. asbest).  Dekk og ventiler på kjøretøy kan skades med høytrykkstrålen, noe som kan føre til at dekk eksploderer. Første tegn på at dekket er skadet er at det misfarges. Skadde dekk/dekkventiler er livsfarlige. Hold minst 30 cm stråleavstand ved rengjøring!  Emballasjefolien holdes unna barn, fare for kvelning! 몇 Advarsel  Høytrykksvaskeren må ikke brukes av barn, eller personer som ikke er kjent med hvordan høytrykksvaskeren fungerer.  Dette apparatet er ikke ment for bruk av personer med reduserte fysiske, sensoriske eller sjelelige evner, eller som pga. mangel på erfaring og/eller kunnskap ikke kan benytte apparatet trygt. De skal da kun bruke apparatet under oppsyn av en sikkerhetsansvarlig person, eller få instruksjoner av vedkommende om bruk av appratet.  Barn skal ikke leke med apparatet.  Barn skal holdes under tilsyn for å sikre at de ikke leker med apparatet.

 Maskinen må brukes på korrekt måte. Brukeren må ta hensyn til forholdene på det aktuelle bruksstedet, og være oppmerksom på andre personer som måtte befinne seg i nærheten.  Høytrykkslange, armatur og koblinger er viktige for sikkerheten ved bruk av maskinen. Bruk kun høytrykkslanger, armatur og koblinger som er anbefalt av produsenten.  Ikke bruk maskinen hvis andre personer er innen rekkevidde, med mindre de har på seg verneklær.  Denne maskinen er konstruert for bruk sammen med rengjøringsmidler levert av, eller anbefalt av produsenten. Bruk av andre rengjøringsmidler eller kjemikalier kan virke inn på høytrykkksvaskerens sikkerhet. 몇 Forsiktig!  Ved lengre arbeidsspauser slå av maskinen med hovedbryter/apparatbryter eller trekk ut støpselet.  Hold en avstand på minst 30 cm ved rengjøring av lakkerte flater, for å unngå skader  La aldri maskinen være ubevoktet når det er i gang.  Maskinen skal ikke brukes ved temperaturer under 0 °C.

 Ikke sprut ut brennbare væsker.  Sug aldri inn væsker som inneholder løsemidler eller ufortynnede syrer og løsemidler! Eksempler på slike væsker kan være bensin, malingstynner og fyringsolje. Sprøytetåken er høytantennelig, eksplosiv og giftig. Ikke bruk aceton, ufortynnede syrer og løsemidler, da disse angriper materialet som er brukt i maskinen.  Bruk i eksplosjonsfarlige områder er forbudt.  Ved bruk av maskinen i risikoområder (f.eks. bensinstasjoner) må gjeldende sikkerhetsforskrifter følges.

Personlig verneutstyr Bruk egnede verneklær og vernebriller som beskyttelse mot tilbakesprut av vann og smuss.

Før alle arbeider på maskinen, sørg for at den står støtt for å forhindre personskader eller materielle skader dersom den velter.  Maskinen står støtt når den står på et flatt underlag.

Sikkerhetsinnretninger

Sikkerhetsinnretningen fungerer som beskyttelse for brukeren, og må ikke endres eller omgås. Apparatbryter Apparatbryteren forhindrer utilsiktet bruk av apparatet. Låsin høytrykkspistol Låsingen sperrer hendelen på høytrykkspistolen og forhindrer utilsiktet start av apparatet. Overstrømsventil med trykkbryter Overstrømsventilen forhindrer at maskinens tillatte arbeidstrykk overskrides. Hvis spaken på håndsprøytespistolen slippes, slår en trykkbryter av pumpen, og høytrykksstrålen stopper. Når spaken betjenes igjen, kobles pumpen inn igjen.

Beskrivelse av apparatet I denne bruksanvisningen er den maksimale utrustningen beskrevet. Alt etter modell kan det være ulike leveringsomfang (se emballasjen). Illustrasjoner se utfoldingssidene! 1 Skli-stopp 2 Koblingsdel for vanntilkoblingen 3 Sugeslange 4 Vanntilkobling med innebygget sil 5 Oppbevaring for høytrykkspistol 6 Maskinbryter (0/OFF – 1/ON – eco) 7 Høytrykksslange

Doseringsregulator for rengjøringsmiddel Oppbevaring for høytrykkspistol Høytrykkslangetrommel Transportgrep Håndsveiv for slangetrommel Oppbevaring av Plug 'n' Clean rengjøringsmiddelflaske med tilkobling for rengjøringsmiddel Oppbevaring for strålerør Oppbevaringskroker for strømkabel Strømledning med støpsel Plug 'n' Clean rengjøringsmiddelflaske med lokk. Transporthjul Høytrykkspistol Låsin høytrykkspistol Tast for å skille høytrykkslangen fra høytrykkspistolen Strålerør med Rotojet For hardnakket smuss Smussfreseren når sin makismale rengjøringseffekt i Standard Modus. Strålerør med trykkregulering (Vario Power) Egnet for arbeid med bryterstillingen "eco". For enkle rengjøringsoppgaver. Arbeidstrykket er trinnløst regulerbar mellom "Min" og "Max". Rengjøringsmidedel kan doseres i stilling "Mix". For å regulere arbeidstrykket, slipp hendelen på høytrykkspistolen og drei strålerøret til ønsket stilling. ———————————————–––– Ekstra tilbehør Delta-Racer D150 Delta-Racer kombinerer en vaskebørste med en roternede høytrykkstråle. den er derfor spesielt egnet for rengjøring av biler eller sterkt forurensede flater. Skumdyse med beholder for rengjøringsmiddel Rengjøringsmiddel suges opp fra beholderen og det oppstår et kraftig skum av rengjøringsmiddelet.

———————————————–––– Leveres ikke som standard 26 Vanntilførselslange Bruk en armert vannslange med vanlig standard kobling. Diameter minst 13 mm (1/2" ), lengde minst 7,5 meter. 27 Vannfilter (bestillingsnr. 4.730-059)

Før den tas i bruk Montere tilbehør Illustrasjoner se utfoldingssidene! De løse delene som følger apparatet skal monteres før det tas i bruk. Montere oppbevaring for høytrykkspistol Figur  Sett nedre holder i utsparingen og skyv forover, du skal høre den gå i lås. Figur  Sett på øvre holder og trykk den ned til anslag. Montere oppbevaringskroker for strømkabel Figur  Trykk inn oppbevaringskrokene og lås dem i øvre posisjon. Montere doseringsregulator for rengjøringsmiddel Du trenger de to vedlagte skruene og en skrutrekker med krysspor PH 2. Figur  Sett begge rengjøringsmiddelslangene på koblingene.  Doseringsregulator settes på og festes med to skruer. Merk: Ved montering må du passe nøye på at lasken på doseringsregulatoren festes i tilhørende utsparinger i huset. Montere transporthåndtak Figur  Vikle opp høytrykkslangen på slangetrommelen. Figur  Den frie enden av oppviklet høytrykkslange skyves gjennom utsparingen på doseringsregulatoren.

Figur  Sett på transporthåndtak, sett boltene i hullene og skru til. Figur  Tilkoblingsnippel fra kort høytrykkslange trykkes inn i messingholderen, du skal høre den gå i lås. Kontroller sikker tilkobling ved å trekke i høytrykkslangen. Koble høytrykkslangen til høytrykkspistolen Figur  Sett høytrykkslangen i høytrykkspistolen til du hører den går i lås. Merk: Pass på riktig innretning av tilkoblingsnippel. Kontroller sikker tilkobling ved å trekke i høytrykkslangen.

Vanntilførsel Forsiktig Forurensning i vannet kan skade høytrykkspumpen og tilbehøret. For beskyttelse anbefales bruk av KÄRCHER vannfilter (spesialtilbehør, bestillingsnr. 4.730-059). Se typeskilt/tekniske data for tilkoblingsverdier. Følg vannverkets forskrifter. Vanntilførsel fra vannledning

I henhold til gjeldende forskrifter skal maskinen aldri kobles til drikkevannsnettet uten systemskiller. Det skal brukes en egnet systemskiller fra KÄRCHER eller alternativt en systemskiller iht. EN 12729 type BA. Vann som har passert gjennom en systemskiller regnes ikke som drikkbart vann. Forsiktig Systemskiller skal alltid kobles til vannforsyningen, ikke direkte på maskinen. Figur  Skru den medfølgende koblingsdelen på vanntilkoblingen på høytrykksvaskeren.  Koble vanntilførselsslangen til koblingen på vanntilkoblingen. Merk: Tilførselsslange er ikke del av leveringsomfang.

 Vannslangen kobles til vannforsyningen.  Åpne vannkranen helt. Suging av vann fra åpen beholder Merk: Forurensning i vannet kan skade høytrykkspumpen og tilbehøret. For beskyttelse anbefales bruk av KÄRCHER vannfilter (spesialtilbehør, bestillingsnr. 4.730-059). Merk: Maks sugehøyde er på 0,5 m.  Fyll sugeslangen med vann.  Figur Skru sugeslangen til vanntilkoblingen på maskinen og heng den i vannkilden (f.eks. regntønne).

Ta i bruk Forsiktig Tørrkjøring i mer enn 2 minutter fører til skader på høytrykkspumpen. Dersom maskinen ikke bygger opp trykk innen 2 minutter, slå av maskinen og gå frem som beskrevet i kapittel "Feilretting". Figur  Høytrykksslangen vikles helt av slangetrommelen. Hold da imot på transporthåndtaket. Merk: Dersom håndsveiven er i sikringsposisjon, vipp den da først ut.  Sett støpselet i stikkontakten.  Slå på apparatet "I/ON".  Lås spaken på håndsprøytepistolen.  Betjen hendelen, og maskinen starter. La maskinen gå (maks. 2 minutter), til det kommer boblefritt vann ut av høytrykkspistolen.  Slipp spaken på håndsprøytepistolen. Merk: Dersom du slipper hendelen igjen, vil apparatet stoppe. Høyt trykk beholdes i systemet.  Lås spaken på håndsprøytepistolen.

Når vannet stråler ut av høytrykksdysen utsettes håndsprøytepistolen for rekylkraft. Sørg for at du står støtt, og holder godt fast i håndsprøytepistolen og strålerøret.

Høytrykkstråler kan være farlige ved feil bruk. Strålen må ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller maskinen selv. Forsiktig Bildekk, lakk eller ømfintlige overflater som treverk skal ikke rengjøres med smussfreser, det er fare for skader. Forsiktig Fare for lakkskader Ved arbeid med vaskebørste skal den være fri for smuss og andre partikler. Figur  Sett inn ønsket strålerør i høytrykkspistolen og fest det ved å dreie 90°.  Lås spaken på håndsprøytepistolen.  Betjen hendelen, og maskinen starter.

Bryterstilling "eco" Merk: Bryterstilling "eco" gir mulighet for bruk av et strålerør med trykkregulering, med innsparing på ca. 20 % av vann og strøm. Anbefalt bruksområde for bryterstilling "eco"

Arbeide med rengjøringsmiddel

Bruk av andre rengjøringsmidler eller kjemikalier kan virke inn på maskinens sikkerhet. For de ulike rengjøringsoppgavene, anvend utelukkende rengjørings- og pleiemidler fra KÄRCHER, de er spesielt utviklet for bruk med dette apparatet. Bruk av rengjørings- og pleiemidler fra andre leverandører kan føre til raskere slitasje, og garantien kan bortfalle. Du kan få informasjon hos faghandleren eller direkte fra KÄRCHER.  Fare Feil bruk av rengjøringsmidler kan føre til store personskader eller forgiftninger. Ved bruk av rengjøringsmidler skal sikkerhetsdatabladet fra produsenten av rengjøringsmidler følges, spesielt anvisnigner om verneutstyr. Merknader om rengjøringmiddel: De vanligste KÄRCHER rengjøringsmidler for dette apparatet kan kjøpes ferdig blandet i Plug 'n' Clean rengjøringsmiddelflaske med lokk. Da slipper du tidkrevende påfylling. Figur  Ta av lokket på Plug 'n' Clean rengjøringsmiddelflaske og trykk flasken med åpningne ned i koblingen for rengjøringsmiddel. Figur  Innsugingsmengde av rengjøringsmiddel-løsningen stilles inn med doseringsregulator.  Bruk strålerør med trykkregulering (Vario Power).  Drei strålerøret til stilling "Mix". Merk: Derved vil rengjøringsløsning blandes med vannstrålen ved drift. Anbefalt rengjøringsmetode  Sprøyt litt rengjøringsmiddel på den tørre overflaten og la det virke (men ikke tørke).  Spyl det oppløste smusset vekk med høytrykksstrålen. Tilleggsutstyr

Skumdyse  Fyll på rengjøringsmiddel-løsning i rengjøringsmiddelbeholderen (doseringsangivelser på etikett på rengjøringsmiddelet følges).  Koble skumdysen til rengjøringsmiddelbeholderen.  Sett inn skumdysen i høytrykkspistolen og fest det ved å dreie 90°.

Transport for hånd  Trekk maskinen i transporthåndtaket.

Transport i kjøretøy  Før liggende transport: Trekk Plug 'n' Clean rengjøringsmiddelflasken ut av holderen og lukk med lokket.  Sikre maskinen mot å skli eller vippe.

Opphold i arbeidet  Slipp spaken på håndsprøytepistolen.  Lås spaken på håndsprøytepistolen.  Sett høytrykkspistol i oppbevaring for høytrykkspistol.  Ved lengre arbeidspauser (mer enn 5 minutter) må høytrykksvaskeren i tillegg slås av "0/OFF".

Høytrykkslangen må bare tas av høytrykkspistolen eller maskinen når det ikke er noe trykk i systemet. 몇 Advarsel Ved frakobling av tilførsels- og høytrykkslange kan det strømme ut varmt vann fra koblingene etter bruk.  Trekk Plug 'n' Clean rengjøringsmiddelflasken ut av holderen og lukk med lokket. For oppbevaring settes den 180 ° rotert i holderen.  Slipp spaken på håndsprøytepistolen.  Slå av apparatet "0/OFF".  Steng vannkranen.  Trykk inn spaken på håndsprøytepistolen for å utligne det gjenværende trykket i systemet.  Lås spaken på håndsprøytepistolen.  Trekk ut støpselet fra veggkontakten.  Skill apparatet fra vannforsyningen.

Transport 몇 Forsiktig!

For å unngå uhell eller personskader ved transport, vær oppmerksom på vekten av maskinen (se tekniske data).

For å unngå uhell eller personskader ved valg av lagringssted, vær oppmerksom på vekten av maskinen (se tekniske data).

Oppbevaring av apparatet Før lengre tids lagring, f.eks. om vinteren, pass på anvisningene i kapittelet Pleie.  Sett høytrykksvaskeren på et jevnt underlag.  Trykk skilletast på høytrykkpistolen og skill høytrykkslangen fra høytrykkpistolen.  Sett høytrykkspistol i oppbevaring for høytrykkspistol.  Sett inn strålerøret i strålerørsholderen. Figur  Rulle opp høytrykksslange på salngetrommel: Slå ut sveiven på slangetrommelen, drei med klokka, slå inn igjen sveiven.  Lagre strømkabel og annet tilbehør med maskinen.

Frostbeskyttelse Forsiktig Maskiner og tilbehør som ikke er helt tømt kan bli ødelagt av frost. Tøm maskin og tilbehør komplett og sikre mot frost. For å unngå skader:  Skill apparatet fra vannforsyningen.  Ta strålerøret av håndsprøytepistolen.  Slå på høytrykksvaskeren (1/ON), trykk inn spaken på høytrykkspistolen til det ikke lenger kommer ut vann (ca. 1 minutt).  Slå av maskinen.  Oppbevar apparat med alt utstyr i et frostsikkert rom.

Pleie og vedlikehold

Høytrykksvaskeren bygger ikke opp trykk

Fare for elektrisk støt. Slå av maskinen og trekk ut støpselet før alt stell og vedlikehold.

Vedlikehold Før langvarig oppbevaring, f. eks. over vinteren: Figur Q  Ta ut sugeinntaket i vanntilkoblingen med en flattang, og rengjør det under rennende vann.

Vedlikehold Høytrykksvaskeren er vedlikeholdsfri.

 Kontroller innstilling på strålerøret.  Kontroller at vannforsyningen har tilstrekkelig matevolum.  Innsugingshøyde på 0,5 m ved suging fra åpen beholder er overskredet.  Ta ut sugeinntaket i vanntilkoblingen med en flattang, og rengjør det under rennende vann.  Luft maskinen før det tas i bruk. Slå på høytrykksvaskeren uten at strålerøret koblet til, og la den gå til vannet kommer ut av pistolen uten luftbobler (maks 2 minutter). Slå av høytrykksvaskeren, og koble til strålerøret på nytt.

Sterke trykksvingninger

Fare for elektrisk støt. Slå av maskinen og trekk ut støpselet før alt stell og vedlikehold. Reparasjonsarbeid og arbeid på elektriske komponenter må kun utføres av autorisert kundeservice. Mindre funksjonsfeil kan du ved hjelp av følgende oversikt utbedre selv. Ved tvilstilfeller, ta kontakt med autorisert kundeservice.

Apparatet går ikke  Betjen hendelen på høytrykkspistolen og maskinen starter.  Kontroller at spenningen som er oppgitt på typeskiltet er overensstemmende med strømkildens spenning.  Kontroller strømkabelen for skader.

Apparatet starter ikke, motoren brummer

 Rengjøre høytrykksdyse: Fjern smuss fra dysehullene med en nål, og skyll med vann i retning fra fremsiden.  Kontroller vanntilførselsmengde.

Apparatet er utett  Små utettheter i apparatet skyldes tekniske årsaker. Ved større utettheter, ta kontakt med autorisert kundeservice.

Maskinen suger ikke rengjøringsmiddel  Bruk strålerør med trykkregulering (Vario Power). Drei strålerøret til stilling "Mix".  Kontrollet innstillings av doseringsregulator for rengjøringsmiddel.  Kontroller om Plug 'n' Clean rengjøringsmiddelflasken sitter med åpningen ned i koblingen for rengjøringsmiddel.

Spenningsbrudd pga. svakt strømnett eller ved bruk av skjøteledning.  Ved innkobling trekk først i hendelen på høytrykkspistolen, og sett så apparatbryteren til "I/ON" eller "eco".

Tilbehør og reservedeler

Tilleggsutstyr Med spesialtilbehør kan du utvide bruksmulighetene for maskinen. Ta kontakt med din KÄRCHER-forhandler for mer informasjon.

Reservedeler Det må kun brukes originale KÄRCHER reservedeler. En reservedelsoversikt finnes på slutten av denne bruksanvisningen.

Garanti Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. Adresser finner du under: www.kaercher.com/dealersearch

Elektrisk tilkobling Spenning

Kapasitet Beskyttelsesklasse Beskyttelsesklasse Strømsikring (trege) Vanntilkobling Tilførselstrykk (max) 0,6 MPa Vanntilførsels-temperatur 60 °C (max) Tilførselsmengde (min) 12 l/min Maks. sugehøyde 0,5 m Effektspesifikasjoner Arbeidstrykk 15 MPa Maks. tillatt trykk 16 MPa Vannmengde 9,2 l/min Matemengde maks 10,0 l/min Rengjøringsmiddelmengde 0-0,3 l/min Rekylkraft høytrykkspistol 23 N Mål og vekt Lengde 404 mm Bredde 461 mm Høyde 968 mm Vekt, driftsklar, med tilbehør 21,9 kg Registrerte verdier etter EN 60335-2-79 Hånd-arm vibrasjonsverdi <2,5 m/s2 Usikkerhet K 0,3 m/s2 Støytrykksnivå LpA 77 dB(A) 3 dB(A) Usikkerhet KpA Støyeffektnivå LWA + usikker95 dB(A) het KWA Det tas forbehold om tekniske endringer.

230 V 1~50 Hz 3,0 kW IP X5 I

EU-samsvarserklæring Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EF-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet. Produkt: Høytrykksvasker Type: 1.168-xxx Relevante EU-direktiver 2000/14/EF 2004/108/EF 2006/42/EF (+2009/127/EF) 2011/65/EU Anvendte overensstemmende normer EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Anvendt metode for samsvarsvurdering 2000/14/EF: Vedlegg V Lydeffektnivå dB(A) Målt: 92 Garantert: 95 De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen.
