LIETOŠANAS INSTRUKCIJA K7 ECO!OGIC CAR & HOME KARCHER

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

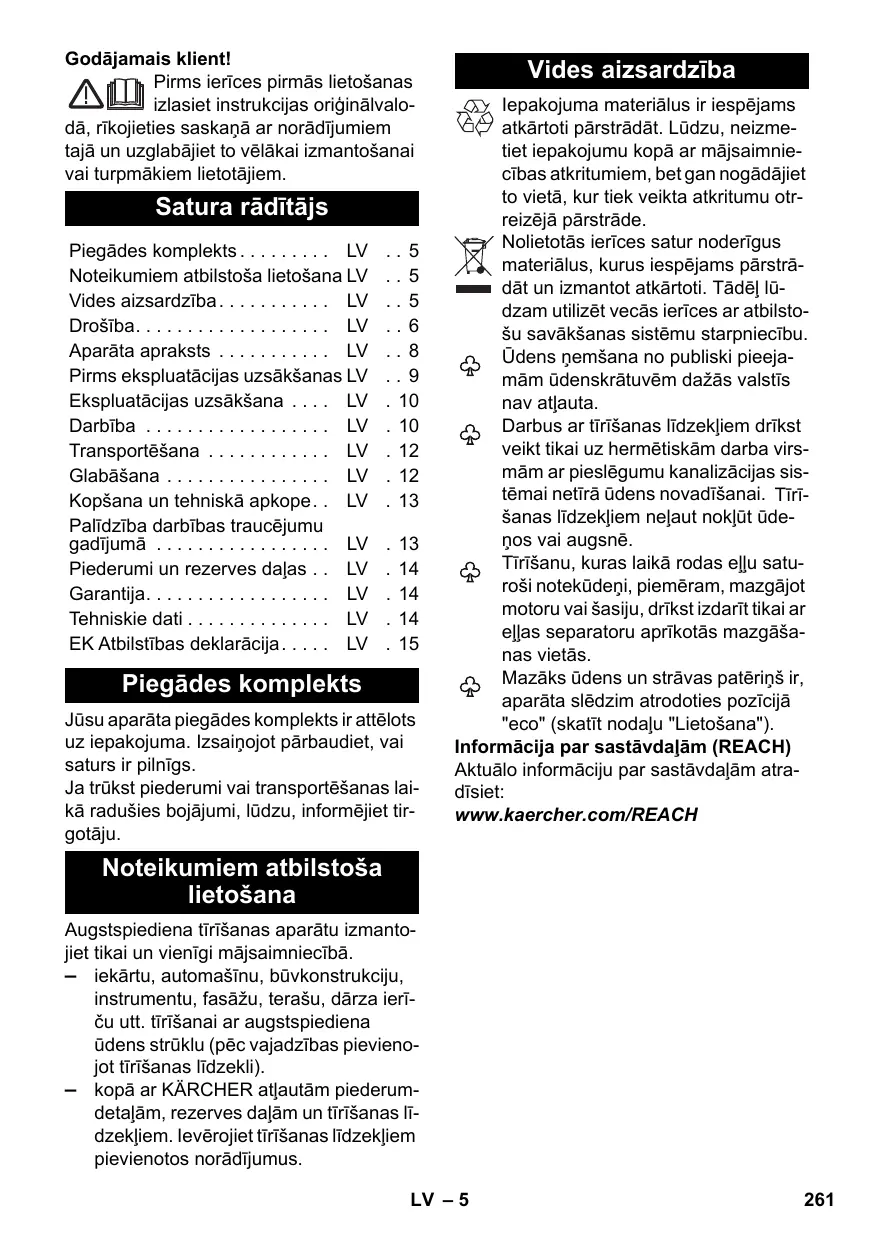

Satura rādītājs

Piegādes komplekts.... LV .. 5

Noteikumiem atbilstoša lietošana LV .. 5

Vides aizsardzība.... LV .. 5

Drošība. LV .. 6

Aparāta apraksts ..... LV .. 8

Pirms ekspluatācijas uzsākšanas LV .. 9

Ekspluatācijas uzsākšana .... LV . 10

Darbība LV . 10

Transportēšana ..... LV . 12

Glabāšana . . . . . . . . . . . . . . . LV . 12

Kopšana un tehniskā apkope.. LV . 13

Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . . . . LV . 13

Piederumi un rezerves daļas .. LV . 14

Garantija. LV . 14

Tehniskie dati . . . . . . . . . . . . . . . LV . 14

EK Atbilstības deklarācija..... LV . 15

Piegādes komplekts

Jūsu aparāta piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs.

Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Noteikumiem atbilstoša lietošana

Augustspiediena tīrīšanas aparātu izmanto-jiet tikai un vienīgi mājsaimniecībā.

• iekārtu, automašīnu, būvkonstrukciju, instrumentu, fasāžu, terašu, dārza ierīču utt. tīrīšanai ar augstspiediena ūdens strūklu (pēc vajadzības pievienojot tīrīšanas līdzekli).
• kopā ar KÄRCHER atļautām piederum-detaļām, rezerves daļām un tīrīšanas lī-dzekļiem. levērojiet tīrīšanas līdzekļiem pievienotos norādījumus.

Vides aizsardzība

Iepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Tādēl lūdzam utilizēt vecās ierīces ar atbilstošu savākšanas sistēmu starpniecību.

Üdens nemšana no publiski pieeja-mām üdenskrātuvēm dažās valstīs nav atļauta.

Darbus ar tīrīšanas līdzekļiem drīkst veikt tikai uz hermētiskām darba virsmām ar pieslēgumu kanalizācijas sistēmai netīrā ūdens novadīšanai. Tīrīšanas līdzekļiem neļaut nokļūt ūdeņos vai augsnē.

Tīrīšanu, kuras laikā rodas ellu saturoši notekūdeņi, piemēram, mazgājot motoru vai šasiju, drīkst izdarīt tikai ar ellas separatoru aprīkotās mazgāšanas vietās.

Mazāks ūdens un strāvas patēriņš ir, aparāta slēdzim atrodoties pozīcijā "eco" (skatīt nodalu "Lietošana").

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra- dīsiet:

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ Brīdinājums

Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi.

⚠ Uzmanību

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

Uzmanību!

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

Nevērsiet augstspiediena strūk-lu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu.

Sargāt ierīci no sala.

Aparātu nedrīkst pieslēgt tieši pie publiskās dzeramā ūdens sistēmas.

Elektriskie komponenti

⚠ Bīstami

■ Nekad nepieskarieties kontaktdakšai un kontaktligzdai ar mitrām rokām.
Ikreiz pirms lietošanas pārbaudiet, vai nav bojāts elektrības vads ar kontakt-dakšu. Bojāto elektrības vadu, lai tas tiktu nomainīts, nekavējoties nododiet autorizētam klientu servisam / elektri-ķim. Nelietojiet ierīci, ja ir bojāts elektrī-bas vads.
■ Visām darba zonā esošajām strāvu vadošajām daļām jābūt aizsargātām pret ūdens strūklām.
■ Pagarinātāja vadam kontaktdakšai un savienojumam jābūt ūdensdrošiem un tie nedrīkst atrasties ūdenī. Bez tam savienojums nedrīkst atrasties uz grīdas. leteicams izmantot kabelu uztīšanas spoles, kuras nodrošina, ka kontaktligzdas atrodas vismaz 60 mm no grīdas.

■ Sekojiet, lai elektrības vads vai pagarinātāja vads netiktu sabojāts, tam pārbraucot, to saspiežot, pārplēšot vai tml. Sargiet elektrības vadus no karstuma, ellas un asām malām.

⚠ Brīdinājums

■ lerīci pieslēdziet tikai mainstrāvas tīklam. Spriegumam ir jāatbilst ierīces datu plāksnītē norādītajam spriegumam.
■ lerīci var pieslēgt tikai tādam elektropieslēgumam, kuru saskaņā ar IEC 60364 ir izveidojis elektromontieris.
■ Neatbilstoši elektriskie pagarināju kabeli var būt bīstami dzīvībai. Tāpēc āra apstāklos izmantojiet tikai atlautus un atbilstoši marķētus elektriskos pagarinātāju kabelus ar pietiekošu vadu škērsgriezumu: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²
■ Vienmēr notiniet pagarinātāja vadu no kabelu uztišanas spoles pilnībā.
Drošības apsvērumu dēļ mēs iesakām darbināt ierīci ar aizsargslēdzi pret nop-lūdes strāvu (maks.30 mA).

Droša lietošana

⚠️ Bīstami

Ikreiz pirms lietošanas pārbaudiet, vai nav bojāti tādi svarīgi komponenti, kā augstspiediena šlūtene, rokas smidzināšanas pistole un drošības ietaises. Bojātos komponentus nekavējoties no-mainiet. Nelietojiet ierīci, ja ir bojāti komponenti.
■ Nevērsiet augstspiediena strūklu uz sevi vai citiem, lai tīrītu apgērbu vai apavus.
■ Nesmidziniet uz priekšmetiem, kuri satur veselībai kaitīgas vielas (piem., azbestu).
■ Automašīnas riepas/riepu ventiljī augstspiediena strūklas ietekmē var tikt sabojāti un pārsprāgt. Pirmā pazīme ir riepas krāsas maiņa. Bojātas automašīnas riepas/riepu ventiljī ir bīstami dzīvībai. Tīrot ievērojiet vismaz 30 cm attālumu!
■ lepakojuma plēves uzglabājiet bērniem nepieejamā vietā, pastāv nosmakšanas risks!

⚠ Brīdinājums

Ar aparātu nedrīkst strādāt bērni vai neapmācītas personas.
Šis aparāts nav paredzēts, lai to lietotu personas ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/vai zināšanu, ja vien viņas uzrauga par drošību atbildīgā persona vai tā dod instrukcijas par to, kā jālieto aparāts.

■ Bērni nedrīkst spēlēties ar ierīci.

■ Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlējas ar ierīci.

Lietotāja pienākums ir ierīci izmantot at-bilstoši noteikumiem. Viņam jāņem vērā vietējie apstākļi un, strādājot ar ierīci, jāseko, vai tuvumā nav cilvēku.

■ Augstspiediena šlūtenes, armatūra un savienojumi ir svarīgi ierīces drošībai. Izmantojiet tikai ražotāja ieteiktās augstspiediena šlūtenes, armatūru un savienojumus.

■ Neizmantojiet ierīci, ja tuvumā atrodas citas personas, izņemot gadījumus, kad tās valkā aizsargapģērbu.

■ Šis aparāts ir izgatavots darbam ar tīrīšanas līdzekļiem, ko piegādā vai izmantošanai iesaka ražotājs. Citu tīrīšanas līdzekļu vai kimikāliju izmantošana var kaitēt aparāta drošībai.

⚠ Uzmanību

■ Ilgāku darba pārtraukumu gadījumā, izslēdziet ierīces galveno slēdzi / ierīces slēdzi vai atvienojiet ierīci no elektrotīkla.
■ Tīrot krāsotas virsmas, ievērojiet vismaz 30 cm attālumu, lai novērstu virsmu bojājumus.
■ Kamēr vien ierīce darbojas, neatstājiet to bez uzraudzības.
■ Nelietojiet ierīci temperatūrā, kas zemāka par 0 °C.

Citas bīstamības

⚠ Bīstami

■ Neizsmidziniet degošus škidrumus.
Nekad neuzsūciet škīdinātājus saturošus škidrumus vai neatškaidītas skābes un škīdinātājus! Pie tiem pieder, piem.,

benzīns, krāsu škīdinātāji vai škidrais kurināmais. Izsmidzinātā migla ir īpaši uzliesmojoša, sprāgstoša un toksiska. Neizmantojiet acetonu, neatškaidītas skābes un škīdinātājus, jo tie bojā ierīcē izmantotos materiālus.

■ lerīci aizliegts izmantot sprādzienbīsta-mās zonās.
Izmantojot ierīci bīstamās zonās (piem., degvielas uzpildes stacijās), ir jāievēro attiecīgie drošības noteikumi.

Personīgais aizsargaprīkojums

Aizsardzībai pret ūdens šlakatām vai netī-rumiem valkājiet piemērotu aizsargapgērbu un aizsargbrilles.

Stabilitäte

⚠ Uzmanību

Pirms jebkuriem darbiem ar ierīci, nodroši-niet stabilu novietojumu, lai novērstu nega-dījumus un bojājumus, ko rada ierīces ap-gāšanās.

→ Aparāta stabilitāte ir nodrošināta, ja to novieto uz līdzenas virsmas.

Drošības ierīces

⚠ Uzmanību

Drošības ietaises kalpo lietotāja aizsardzībai, un tās nedrīkst izmainīt vai nonemt.

lerīces slēdzis

Aparāta slēdzis novērš aparāta neatļautu lietošanu.

Rokas smidzināšanas pistoles fiksators

Fiksators noblokët rokas smidzināšanas pistoles sviru un novērš aparāta nejaušu iedarbināšanu.

Pärplüdes värsts ar manometrisko slēdzi

Pārplūdes vārsts novērš pieļaujamā darba spiediena pārsniegšanu.

Ja smidzinātājpistoles rokturis tiek atlaists, manometriskais slēdzis atslēdz sūkni un augstspiediena strūkla vairs netiek izsmidzināta. Pavelkot sviru, sūknis atkal ieslēdzas.

Aparāta apraksts

Šajā lietošanas instrukcijā ir aprakstīts maksimāli iespējamais aprīkojums. Atkarībā no modela piegādes komplektā ir atšķirības (skatīt iepakojumu).

Attēlus skatīt atlokāmajā lapā!

1 Aizturis aizsardzībai pret izslīdēšanu
2 Savienojuma detaļa ūdens pieslēgu- mam
3 Sūkšanas šljutene
4 Ūdens pieslēgums ar iebūvētu sietu
5 Rokas smidzināšanas pistoles glabāšanas nodalījums
6 Aparāta slēdzis (0/OFF – 1/ON – eco)
7 Augstspiediena šljutene
8 Tīrīšanas līdzekļa dozēšanas regulators
9 Rokas smidzināšanas pistoles glabāšanas nodalījums
10 Augstspiediena šlūtenes uztīšanas trumulis
11 Transportēšanas rokturis
12 Palaišanas klokis šlūtenes uztišanas trumulim
13 Plug 'n' Clean tīrīšanas līdzekļa pudeles glabāšanas nodalījums ar tīrīšanas lī-dzekļa pieslēgumu
14 Uzgaļa glabāšanas nodalījums
15 Ākis elektrības vada uzglabāšanai
16 Tīkla pieslēguma kabelis ar kontaktdakšu
17 Plug 'n' Clean tīrīšanas līdzekļa pudele ar vāciņu
18 Ritentiņš aparāta pārvietošanai
19 Rokas smidzinātājpistole
20 Rokas smidzināšanas pistoles fiksators
21 Poga augstspiediena šlūtenes atvienošanai no rokas smidzināšanas pistoles
22 Uzgalis ar netīrumu griezni Noturīgiem netīrumiem
Netīrumu frēze savu maksimālo tīrīšanas jaudu sasniedz standarta režīmā.
23 Strūklas caurule ar spiediena regulējumu (Vario Power)
Piemērots darbam, kad slēdzis ir pozīcijā "eco".
Visizplatītākajiem tīrīšanas uzdevu-miem. Darba spiediens ir regulējams bez pakāpēm starp „Min“ un „Max“. Po-

zīcijā 'Mix" var notikt tīrīšanas līdzekļa dozēšana.

Lai regulētu darba spiedienu, atlaidiet rokas smidzināšanas pistoles sviru un pagrieziet smidzināšanas cauruli atbilstoši vajadzīgajai pozīcijai.

\* Opcionālie piederumi

24 Delta-Racer D150

Delta-Racer apvieno mazgāšanas suku un rotējošu augstspiediena strūklu. Tā-dēļ tas ir īpaši piemērots automašīnu vai Įoti netīru virsmu tīrīšanai.

25 Putu sprausla ar tīrīšanas līdzekļa tvertni Tīrīšanas līdzeklis tiek iesūkts no tvertnes un veidojas spēcīgas tīrīšanas līdzekļa putas.

\*\* Neietilpst piegādes komplektā

26 Ūdens padeves šljutene

Izmantojiet üdens šlūteni ar pastiprinātu pinumu un tirdzniecībā pieejamu savienojumu. Diametrs vismaz 13 mm (1/2 collas); garums vismaz 7,5 m.

27 Üdens filtrs (pasüt. Nr. 4.730-059)

Pirms ekspluatācijas uzsākšanas

Pierīču montāža

Attēlus skatīt atlokāmajās lapās!

Pirms ekspluatācijas sākšanas uzmontējiet aparātam atseviški komplektā esošās daļas.

Rokas smidzināšanas pistoles glabāšanas nodalījuma montāža

Attēls A

→ levietojiet apakšējo turētāju stiprinājumos un pabīdiet uz priekšu, līdz tas dzirdami nofiksējas.

Attēls B

→ levietojiet augšējo turētāju un nospiediet līdz galam uz leju.

Āka elektrības vada uzglabāšanai montāža

Attēls C

→ lespiediet āki uz iekšu un nofiksējiet augšējā pozīcijā.

Tirišanas līdzekļa dozēšanas regulatora montāža

Ir nepieciešamas 2 komplektā piegādātās skrūves un krustina skrūvgriezis PH 2.

Attels D

→ Uzlieciet abas tīrīšanas līdzekļa šļūtenes uz savienojumiem.
→ Uzlieciet dozēšanas regulatoru un no-stipriniet ar 2 skrūvēm.
Norāde: Montāžas laikā noteikti seko-jiet, lai dozēšanas regulatora mēlītes nofiksētos attiecīgajos robos korpusā.

Transportēšanas roktura montāža

Attēls E

→ Uztiniet augstspiediena šlūteni uz šlūtenes uztīšanas trumuļa.

Attēls F

→ Izvelciet uztītās augstspiediena šļūtenes brīvo galu cauri atvērumiem dozēšanas regulatorā.

Attēls G

→ Uzlieciet rokturi, ievietojiet tapas urbumos un pieskrūvējiet.

Attēls H

→ Iespiediet išas augstspiediena šlūtenes pieslēguma nipeli misiņa aptverē, līdz tas dzirdami nofiksējas. Pārbaudiet, vai savienojums ir drošs, pavelkot aiz augstspiediena šlūtenes.

Augustspiediena šlūtenes savienošana ar rokas smidzināšanas pistoli

Attēls I

→ Spraudiet augstspiediena šlūteni rokas smidzināšanas sprauslā tik ilgi, līdz tā dzirdami nofiksējas.

Norāde: Sekojiet, lai būtu pareizs pie- slēguma nipeļa novietojums.

Pārbaudiet, vai savienojums ir drošs, pavelkot aiz augstspiediena šljūtenes.

Üdens padeve

Uzmanību!

Piesārņots ūdens var radīt augstspiediena sūkņa un piederumu bojājumus. Aizsardzībai tiek ieteikts izmantot KÄRCHER ūdens filtru (speciālais piederums, pasūtījuma numurs 4.730-059).

Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos.

levērojiet ūdensapgādes uzņēmuma izstrādātos noteikumus.

Üdens padeve no üdensvada

⚠ Brīdinājums

Saskaņā ar spēkā esošajiem noteikumiem ierīci nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots firmas KÄRCHER sistēmas dalītājs vai kā alternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA.

Üdens, kurš ir plūdis cauri sistēmas dalītā-jam, vairs nav uzskatāms par dzeramo üdeni.

Uzmanību!

Sistēmas atdalītāju vienmēr pieslēdziet ūdensapgādes sistēmai, nevis ierīcei.

Attēls J

→ Piegādes komplektā ietilpstošo savie- nojuma detaļu ieskrūvējiet aparāta ūdens pievades vietā.
→ Uzlieciet ūdens padeves šlūteni uz ūdens pieslēguma savienojuma.
Norāde: Padeves šļūtene nav iekļauta piegādes komplektā.
→ Pieslēdziet ūdens šljūteni ūdens padevei.
→ Pilnībā atveriet ūdens krānu.

Üdens süknēšana no atklātām tvertnēm

Norāde: Netīrumiūdenī var sabojāt augstspiediena sūkni un piederumus. Aizsardzības nolūkos iesakām izmantot KÄRCHER ūdens filtru (speciālais piederums, pasūt. Nr. 4.730-059).

Norāde: maksimālais iesūkšanas augstums ir 0,5 m.

→ Piepildiet sūkšanas šlūteni ar ūdeni.
→ Attēls K
Uzskrūvējiet sūkšanas šlūteni uz aparāta ūdens pieslēguma un iekabiniet ūdens ṣemšanas vietā (piem., lietus ūdens mucā).

Ekspluatācijas uzsākšana

Uzmanību!

Ierīcei vairāk nekā 2 minūtes darbojoties tukšgaitā, tiek radīti augstspiediena sūkṇa bojājumi. Ja ierīce 2 minūšu laikā nepalieli-na spiedienu, izslēdziet ierīci un rīkojieties atbilstoši norādījumiem nodalā "Palīdzība traucējumu gadījumā".

Attels L

→ Notiniet augstspiediena šlūteni no šljū- tenes uztīšanas trumuļa. Tikmēr turiet aiz transportēšanas roktura.
Norāde: Ja rokas kloķis atrodas fiksācijas pozīcijā, atvirziet to vispirms uz augšu.
→ lespraudiet kontaktdakšu kontakligzdā.
→ leslēdziet aparātu („I/ON“).
→ Atblokējiet rokas smidzināšanas pistoles sviru.
→ Pavelciet sviru, aparāts ieslēdzas. ħaujiet aparātam darboties (maks. 2 minūtes), līdz no rokas smidzināšanas pistoles izplūst burbulus nesaturošs ūdens.
→ Atlaidiet rokas smidzinātāja sviru. Norāde: Kad sviru atlaiž, aparāts atkal atslēdzas. Sistēmā paliek augstspiediens.
→ Noblokējiet rokas smidzināšanas pistoles sviru.

Darbība

⚠ Bīstami

No augstspiediena sprauslas izplūstošā ūdens strūkla rada rokas smidzināšanas pistoles atsitienu. Lai nodrošinātu stabilitāti, stingri turiet rokas smidzināšanas pistoli un smidzināšanas cauruli.

⚠ Bīstami

Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Nevērsiet strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu.

Uzmanību!

Automašīnu riepas, krāsojumu vai jutīgas virsmas, piem., koku nedrīkst tīrīt ar netīrumu griezni, pastāv sabojāšanas risks.

Uzmanību!

Krāsas bojājumu risks

Strādājot ar mazgāšanas suku, tai jābūt tī- rai no netīrumiem un citām dalīnām.

Attēls M

→ Uzgali iespraudiet rokas smidzināšanas pistolē un nofiksējiet to, pagriežot par 90°.
→ Atblokējiet rokas smidzināšanas pistoles sviru.
→ Pavelciet sviru, aparāts ieslēdzas.

Slēdža pozīcija "eco"

Norāde: gadījumā, ja izman-to smidzināšanas cauruli ar spiediena regulēšanas funk-ciju, slēdzim atrodoties pozī-cijā "eco", iespējams apm.

20% ūdens un strāvas ietaupījums.

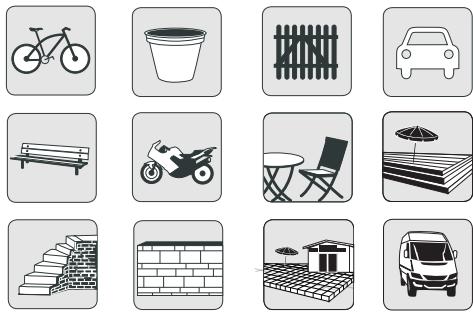

leteicamie slēdža pozīcijas "eco" izmantošanas gadījumi

Darbs ar tīrīšanas līdzekliem

⚠️ Bīstami

Nepareizu tīrīšanas līdzekļu vai kīmisko vielu lietošana var nelabvēlīgi ietekmēt ierīces drošību.

Izmantojiet attiecīgajam tīrīšanas uzdevu-mam tikai atbilstošos KÄRCHER tīrīšanas un kopšanas līdzekļus, jo tie ir izgatavoti speciāli izmantošanai kopā ar Jūsu ierīci. Citu tīrīšanas un kopšanas līdzekļu izman-tošana var būt par iemeslu ātrākam nodilu-mam un garantijas zaudēšanai. Lūdzu, sa-ņemiet informāciju speciālajās tirdzniecī-bas vietās vai jautājiet informāciju tieši pie KÄRCHER.

⚠ Bīstami

Tīrīšanas līdzekļu nepareiza lietošana var radīt smagus ievainojumus vai izraisīt sain-dēšanos.

Izmantojot tīrīšanas līdzekļus, jāievēro tīrīšanas līdzekļa ražotāja drošības datu lapa, jo īpaši norādījumi par individuālo aizsargaprīkojumu.

Norādījumi par tīrīšanas līdzekli: Biežāk lietotos KÄRCHER tīrīšanas līdzekļus šiem aparātiem var iegādāties jau iepildītus Plug 'n' Clean tīrīšanas līdzekļa pudelē ar vāciņu un gatavus lietošanai. Tādējādi atkrīt apgrūtinošā pārliešana vai iepildīšana.

Attēls N

→ Nonemiet Plug 'n' Clean tīrīšanas lī-dzekļa pudeles vāciņu un iespiediet pu-delī ar atveri uz leju tīrīšanas līdzekļa pieslēgumā.

Attēls

→ Noregulējiet tīrīšanas līdzekļa škīduma sūkšanas daudzumu ar dozēšanas regulatoru.
→ Izmantot strūklas cauruli ar spiediena regulējumu (Vario Power).
→ Pagriezt uzgali pozīcijā „Mix“. Norāde: Šādi darba laikā tīrīšanas lī-dzekļa škīdums tiek piejaukts ūdens strūklai.

leteicamā tīrīšanas metode

→ Izsmidziniet tīrīšanas līdzekli taupīgi uz sausas virsmas un ľaujiet tam iedarboties (nelaujiet izžūt).

→ Atmērcētos netīrumus noskalot ar augstpiediena šlūteni.

Opcionãls

Putu sprausla

→ Iepildiet putu sprauslas tīrīšanas līdzekļa tvertnē tīrīšanas līdzekļa šķīdumu (norādījumus par dozēšanu skatiet uz tīrīšanas līdzekļa iepakojuma).
→ Savienojiet putu sprauslu ar tīrīšanas lī-dzekļa tvertni.
→ lespraudiet putu sprauslu rokas smidzināšanas pistolē un nofiksējiet to, pagriežot par 90°.

Darba pārtraukšana

→ Atlaidiet rokas smidzinātāja sviru.
→ Noblokējiet rokas smidzināšanas pistoles sviru.
→ Rokas smidzināšanas pistoli ievietojiet tais paredzētajā glabāšanas nodalījumā.
→ Garākos darba pārtraukumos (ilgākos par 5 minūtēm) papildus izslēdziet ari aparāta slēdzi ("0/OFF").

Darba beigšana

⚠ Uzmanību

Atvienojiet augstspiediena šlūteni no rokas smidzināšanas pistoles vai ierīces tikai tad, kad sistēmā vairs nav spiediena.

⚠ Brīdinājums

Atvienojot padeves šlūteni vai augstspiediena šlūteni, pēc darba no pieslēgumiem var izplūst karsts ūdens.

→ Izvelciet Plug 'n' Clean tīrīšanas līdzekļa pudeli no turētāja un noslēdziet to ar vāciņu. Lai uzglabātu, novietojiet to tu-rētājā sagrieztu par 180°.

→ Atlaidiet rokas smidzinātāja sviru.

→ Izslēdziet aparātu („0/OFF“).

→ Aizveriet ūdens krānu.

→ Nospiediet rokas smidzinātāja sviru, lai izlaistu sistēmā atlikušo spiedienu.

→ Noblokējiet rokas smidzināšanas pistoles sviru.

→ Atvienojiet aparātu no ūdens padeves pieslēguma.

Transportēšana

⚠ Uzmanību

Lai novērstu ievainojumu gūšanas risku ierīces pārvietošanas laikā, ṣemiet vērā ierīces svaru (skatiet tehniskos datus).

Transportēšana ar rokām

→ Velciet aparātu aiz roktura tā pārvietošanai.

Transportēšana automašīnās

→ Pirms transportēšanas gulus stāvoklī: Izvelciet Plug 'n' Clean tīrīšanas līdzekļa pudeli no turētāja un noslēdziet to ar vāciņu.

→ Nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

⚠ Uzmanību

Lai novērstu negađījumu un ievainojumu gūšanas risku, izvēloties ierīces uzglabāšanas vietu, ŋemiet vērā ierīces svaru (skatiet tehniskos datus).

Aparāta uzglabāšana

Pirms ilgākas uzglabāšanas, piem., ziemā, ievērojiet papildu norādījumus nodaļā "Kopšana".

→ Novietojiet aparātu uz līdzenas virsmas.
→ Nospiediet rokas smidzinātājpistoles atvienošanas taustiņu un atvienojiet augstspiediena šļūteni no rokas smidzinātājpistoles.
→ Rokas smidzināšanas pistoli ievietojiet tais paredzētajā glabāšanas nodalījumā.
→ Smidzināšanas cauruli nofiksējiet smidzināšanas caurules glabāšanas nodalījumā.

Attēls P

→ Augstspiediena šlūteni aptiniet ap šlūtenes trumuli: Šlūtenes trumuļa kloķi izvelciet, grieziet to pulksteņrādītāja virzienā un pēc tam atkal novietojiet atpakal.
→ Elektrības vadu un pārējos piederumus ievietojiet nodalījumos uz aparāta.

Aizsardzība pret aizsalšanu

Uzmanību!

Ja ierīce un piederumi nav iztukšoti pilnībā, tos var sabojāt sals. Iztukšojiet ierīci un pie- derumus pilnībā un sargiet no sala.

Lai novērstu bojājumus:

→ Atvienojiet aparātu no ūdens padeves pieslēguma.
→ Noņemiet uzgali no rokas smidzinātāja.
→ leslēgt aparātu (1/ON) un spaidīt rokas smidzinātāja sviru, līdz no aparāta vairs nenāk ūdens (apm. 1 min.).
→ Izslēdziet ierīci.
→ Uzglabājiet ierīci ar visiem piederumiem no sala aizsargātā telpā.

Kopšana un tehniskā apkope

⚠️ Bīstami

Strāvas trieciena risks. Pirms ierīces kopšanas un apkopes darbiem ierīci izslēdziet un atvienojiet no elektrotīkla.

Kopšana

Pirms ilgākas uzglabāšanas, piemēram, ziemā:

Attels Q

→ Ar plakanknaiblēm izvelciet ūdens pievades vietā ievietoto sietu un izskalojiet to zem tekoša ūdens.

Tehniskā apkope

Aparātam nav nepieciešama apkope.

Palīdzība darbības traucējumu gadījumā

⚠️ Bīstami

Strāvas trieciena risks. Pirms ierīces kopšanas un apkopes darbiem ierīci izslēdziet un atvienojiet no elektrotīkla.

Remontdarbus un darbus ar elektriskajām dalām drīkst veikt tikai autorizēts klientu serviss.

Mazākos traucējumus Jūs varat novērst patstāvīgi, izmantojot sekojošo pārskatu.

Šaubu gadījumos lūdzam griezties pilnvarotā klientu apkalpošanas dienestā.

Aparāts nestrādā

→ Pavelciet rokas smidzinātājpistoles sviru, aparāts ieslēdzas.
→ Pārbaudiet, vai tīkla spriegums atbilst ražotāja datu plāksnītē norādītajam barošanas spriegumam.
→ Pārbaudiet, vai nav bojāts tīkla pieslēguma kabelis.

Aparāts neieslēdzas, motors rūc nevienmērīgi

Sprieguma samazināšanās vājas elektro-tīkla jaudas dēļ vai izmantojot pagarinātāja kabeli.

→ leslēdzot vispirms pavelciet rokas smidzināšanas pistoles sviru, tad aparāta slēdzi pārslēdziet uz "I/ON" vai "eco".

Aparāts nerada spiedienu

→ Pārbaudiet uzgaļa iestatījumus.
→ Pārbaudiet, vai ūdensapgādes sistēma nodrošina pietiekamu padeves daudzumu.
→ Sūknējot no atvērtas tvertnes, pār- sniegts iesūkšanas augstums 0,5 m.
→ Ar plakanknaiblēm izvelciet ūdens pievades vietā ievietoto sietu un izskalojiet to zem tekoša ūdens.
→ Pirms lietošanas aparāts ir jāatgaiso. leslēdziet aparātu bez pievienotas smidzināšanas caurules un ľaujiet tam darboties (maks. 2 minūtes), līdz no pistoles izplūst burbulus nesaturošs ūdens. Izslēdziet aparātu un pievienojiet atpakal smidzināšanas cauruli.

Spēcīgas spiediena maiņas

→ Augstspiediena sprauslas tīrīšana: iztī-riet netīrumus no sprausla urbuma ar adatas palīdzību un izskalojiet sprauslu no priekšpuses ar ūdeni.
→ Pārbaudiet ūdens pieplūdes daudzumu.

Neblīvs aparāts

→ Neliels aparāta neblīvums ir tehniski iespējams. Spēcīga neblīvuma gadījumā konsultējieties ar pilnvaroto klientu apkalpošanas centru.

Netiek iesükts tīrīšanas līdzeklis

→ Izmantot strūklas cauruli ar spiediena regulējumu (Vario Power). Pagriezt uzgali pozīcijā „Mix“.
→ Pārbaudiet tīrīšanas līdzekļa dozēšanas regulatora iestatījumu.
→ Pārbaudiet, vai Plug 'n' Clean tīrīšanas līdzekļa pudele tīrīšanas līdzekļa pie-slēgumā ir ievietota ar atveri uz leju.

Piederumi un rezerves daļas

Speciâlie piederumi

Speciālie piederumi paplašina aparāta izmantošanas iespējas. Plašāku informāciju Jūs varat saņemt pie Jūsu KÄRCHER tirgotāja.

Rezerves daļas

Izmantojiet tikai oriğinālās KÄRCHER rezerves daļas. Pārskatu pār rezerves daļām Jūs varat atrast šīs lietošanas pamācības beigās.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Adreses Jūs atradīsit: www.kaercher.com/dealersearch

Tehniskie dati

Elektropadeve

Spriegums	230 V1~50 Hz
Pieslēguma jauda	3,0 kW
Aizsardzības līmenis	IP X5
Aizsardzības klase	I
Tīkla drošinātājs (kūstošais)	16 A

Üdens pieslēgums

Pievadāmā ūdens spiediens (maks.)	0,6 MPa
Pievadāmā ūdens temperatūra (maks.)	60 °C
Pievadāmā ūdens daudzums (min.)	12 l/min
Maks. sūkšanas augstums	0,5 m

Tehniskie dati attiecībā uz jaudu

Darba spiediens	15 MPa
Maks. pieļaujamais spiediens	16 MPa
Ūdens patēriņš	9,2 l/min
Maksimālais padeves daudzums	10,0 l/min
Tīrīšanas līdzekļa patēriņš	0-0,3 l/min
Rokas smidzināšanas pistoles reaktīvais spēks	23 N

Izmēri un svars

Garums	404 mm
Platums	461 mm
Augstums	968 mm
Svars, darba gatavībā ar piederumiem	21,9 kg

Saskaṇā ar EN 60335-2-79 aprēkinātās vērtības

Plaukstas-rokas vibrācijas lielumsNenoteiktība K	<2,5 m/s ^2 0,3 m/s ^2
Skaņas spiediena līmenis L _pA Nenoteiktība K _pA	77 dB(A)3 dB(A)
Skaņas jaudas līmenis L _WA + nenoteiktība K _WA	95 dB(A)

Paturam tiesības veikt tehniskas izmaiņas.

EK Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Tips: 1.168-xxx

Attiecīgās ES direktīvas:

2000/14/EK

2004/108/EK

2006/42/EK (+2009/127/EK)

2011/65/ES

Piemērotās harmonizētās normas:

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skanas intensitates līmenis dB(A)

Izmērītais: 92

Garantētais: 95

Apakšā parakstījušās personas rīkojas uz- ņēmuma vadības uzdevumā un pēc tās pilnvarojuma.

CEO

Par dokumentāciju sastādīšanu atbildīgā persona:

S. Reiser
