LIETOŠANAS INSTRUKCIJA K7 PREMIUM KARCHER

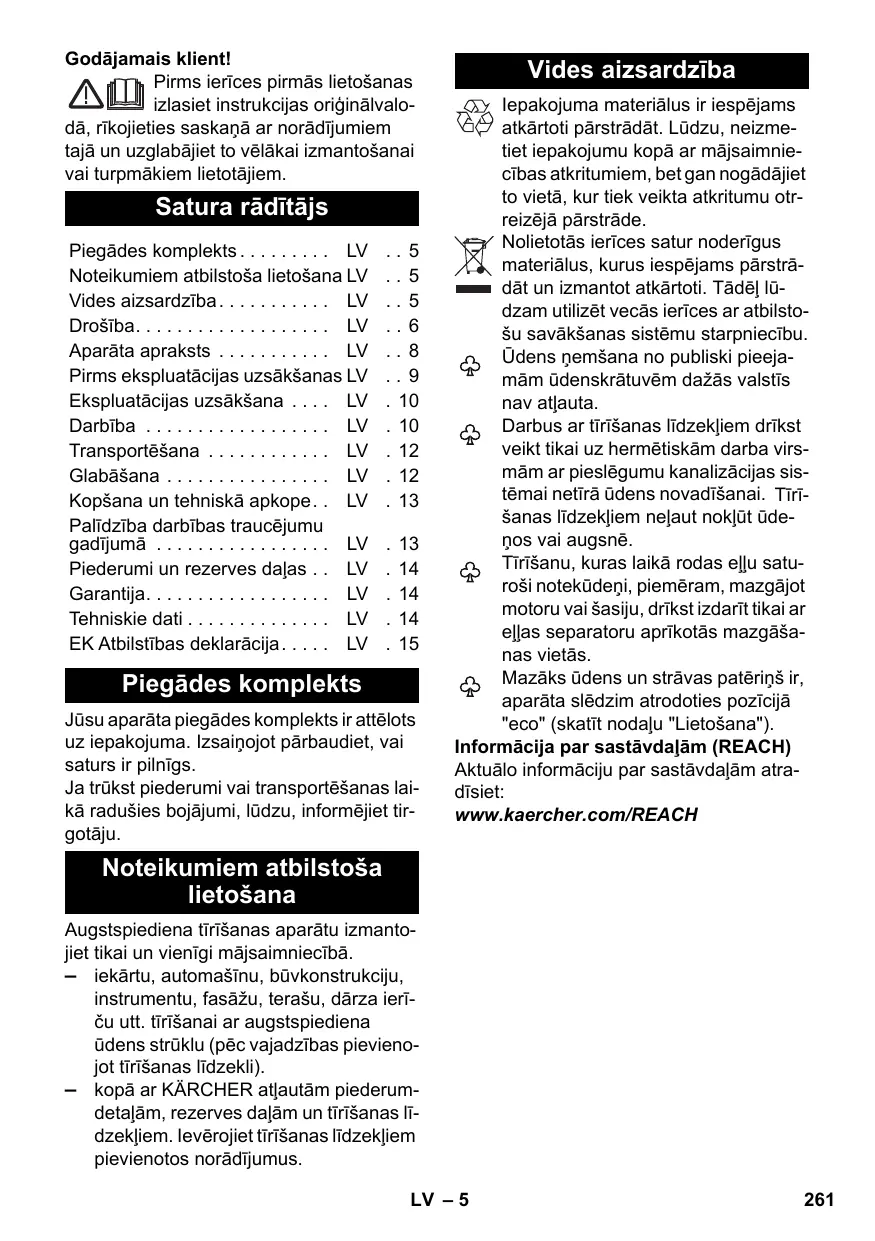

ET – 14 Godājamais klient! Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalodā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem. Satura rādītājs Piegādes komplekts . . . . . . . . . LV Noteikumiem atbilstoša lietošana LV Vides aizsardzība . . . . . . . . . . . LV Drošība. . . . . . . . . . . . . . . . . . . LV Aparāta apraksts . . . . . . . . . . . LV Pirms ekspluatācijas uzsākšanas LV Ekspluatācijas uzsākšana . . . . LV Darbība . . . . . . . . . . . . . . . . . . LV Transportēšana . . . . . . . . . . . . LV Glabāšana . . . . . . . . . . . . . . . . LV Kopšana un tehniskā apkope. . LV Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . . . LV Piederumi un rezerves daļas . . LV Garantija. . . . . . . . . . . . . . . . . . LV Tehniskie dati . . . . . . . . . . . . . . LV EK Atbilstības deklarācija. . . . . LV

Piegādes komplekts Jūsu aparāta piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju. Vides aizsardzība Iepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde. Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu savākšanas sistēmu starpniecību. Ūdens ņemšana no publiski pieejamām ūdenskrātuvēm dažās valstīs nav atļauta. Darbus ar tīrīšanas līdzekļiem drīkst veikt tikai uz hermētiskām darba virsmām ar pieslēgumu kanalizācijas sistēmai netīrā ūdens novadīšanai. Tīrīšanas līdzekļiem neļaut nokļūt ūdeņos vai augsnē. Tīrīšanu, kuras laikā rodas eļļu saturoši notekūdeņi, piemēram, mazgājot motoru vai šasiju, drīkst izdarīt tikai ar eļļas separatoru aprīkotās mazgāšanas vietās. Mazāks ūdens un strāvas patēriņš ir, aparāta slēdzim atrodoties pozīcijā "eco" (skatīt nodaļu "Lietošana"). Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH Noteikumiem atbilstoša lietošana Augstspiediena tīrīšanas aparātu izmantojiet tikai un vienīgi mājsaimniecībā. – iekārtu, automašīnu, būvkonstrukciju, instrumentu, fasāžu, terašu, dārza ierīču utt. tīrīšanai ar augstspiediena ūdens strūklu (pēc vajadzības pievienojot tīrīšanas līdzekli). – kopā ar KÄRCHER atļautām piederumdetaļām, rezerves daļām un tīrīšanas līdzekļiem. Ievērojiet tīrīšanas līdzekļiem pievienotos norādījumus. LV – 5

Drošība Norāžu nozīme Bīstami Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi. 몇 Brīdinājums Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi. 몇 Uzmanību Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus. Uzmanību! Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus. Simboli uz aparāta Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu. Sargāt ierīci no sala. Droša lietošana Aparātu nedrīkst pieslēgt tieši pie publiskās dzeramā ūdens sistēmas. Bīstami Elektriskie komponenti Bīstami Nekad nepieskarieties kontaktdakšai un kontaktligzdai ar mitrām rokām. Ikreiz pirms lietošanas pārbaudiet, vai nav bojāts elektrības vads ar kontaktdakšu. Bojāto elektrības vadu, lai tas tiktu nomainīts, nekavējoties nododiet autorizētam klientu servisam / elektriķim. Nelietojiet ierīci, ja ir bojāts elektrības vads. Visām darba zonā esošajām strāvu vadošajām daļām jābūt aizsargātām pret ūdens strūklām. Pagarinātāja vadam kontaktdakšai un savienojumam jābūt ūdensdrošiem un tie nedrīkst atrasties ūdenī. Bez tam savienojums nedrīkst atrasties uz grīdas. Ieteicams izmantot kabeļu uztīšanas spoles, kuras nodrošina, ka kontaktligzdas atrodas vismaz 60 mm no grīdas.

Sekojiet, lai elektrības vads vai pagarinātāja vads netiktu sabojāts, tam pārbraucot, to saspiežot, pārplēšot vai tml. Sargiet elektrības vadus no karstuma, eļļas un asām malām. 몇 Brīdinājums Ierīci pieslēdziet tikai maiņstrāvas tīklam. Spriegumam ir jāatbilst ierīces datu plāksnītē norādītajam spriegumam. Ierīci var pieslēgt tikai tādam elektropieslēgumam, kuru saskaņā ar IEC 60364 ir izveidojis elektromontieris. Neatbilstoši elektriskie pagarināju kabeļi var būt bīstami dzīvībai. Tāpēc āra apstākļos izmantojiet tikai atļautus un atbilstoši marķētus elektriskos pagarinātāju kabeļus ar pietiekošu vadu šķērsgriezumu: 1 - 10 m: 1,5 mm2;

Vienmēr notiniet pagarinātāja vadu no kabeļu uztīšanas spoles pilnībā. Drošības apsvērumu dēļ mēs iesakām darbināt ierīci ar aizsargslēdzi pret noplūdes strāvu (maks.30 mA). Ikreiz pirms lietošanas pārbaudiet, vai nav bojāti tādi svarīgi komponenti, kā augstspiediena šļūtene, rokas smidzināšanas pistole un drošības ietaises. Bojātos komponentus nekavējoties nomainiet. Nelietojiet ierīci, ja ir bojāti komponenti. Nevērsiet augstspiediena strūklu uz sevi vai citiem, lai tīrītu apģērbu vai apavus. Nesmidziniet uz priekšmetiem, kuri satur veselībai kaitīgas vielas (piem., azbestu). Automašīnas riepas/riepu ventiļi augstspiediena strūklas ietekmē var tikt sabojāti un pārsprāgt. Pirmā pazīme ir riepas krāsas maiņa. Bojātas automašīnas riepas/riepu ventiļi ir bīstami dzīvībai. Tīrot ievērojiet vismaz 30 cm attālumu! Iepakojuma plēves uzglabājiet bērniem nepieejamā vietā, pastāv nosmakšanas risks! LV – 6 몇 Brīdinājums Ar aparātu nedrīkst strādāt bērni vai neapmācītas personas. Šis aparāts nav paredzēts, lai to lietotu personas ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/vai zināšanu, ja vien viņas uzrauga par drošību atbildīgā persona vai tā dod instrukcijas par to, kā jālieto aparāts. Bērni nedrīkst spēlēties ar ierīci. Uzraugiet bērnus, lai pārliecinātos, ka tie nespēlējas ar ierīci. Lietotāja pienākums ir ierīci izmantot atbilstoši noteikumiem. Viņam jāņem vērā vietējie apstākļi un, strādājot ar ierīci, jāseko, vai tuvumā nav cilvēku. Augstspiediena šļūtenes, armatūra un savienojumi ir svarīgi ierīces drošībai. Izmantojiet tikai ražotāja ieteiktās augstspiediena šļūtenes, armatūru un savienojumus. Neizmantojiet ierīci, ja tuvumā atrodas citas personas, izņemot gadījumus, kad tās valkā aizsargapģērbu. Šis aparāts ir izgatavots darbam ar tīrīšanas līdzekļiem, ko piegādā vai izmantošanai iesaka ražotājs. Citu tīrīšanas līdzekļu vai ķimikāliju izmantošana var kaitēt aparāta drošībai. 몇 Uzmanību Ilgāku darba pārtraukumu gadījumā, izslēdziet ierīces galveno slēdzi / ierīces slēdzi vai atvienojiet ierīci no elektrotīkla. Tīrot krāsotas virsmas, ievērojiet vismaz 30 cm attālumu, lai novērstu virsmu bojājumus. Kamēr vien ierīce darbojas, neatstājiet to bez uzraudzības. Nelietojiet ierīci temperatūrā, kas zemāka par 0 °C. Citas bīstamības Bīstami Neizsmidziniet degošus šķidrumus. Nekad neuzsūciet šķīdinātājus saturošus šķidrumus vai neatšķaidītas skābes un šķīdinātājus! Pie tiem pieder, piem., benzīns, krāsu šķīdinātāji vai šķidrais kurināmais. Izsmidzinātā migla ir īpaši uzliesmojoša, sprāgstoša un toksiska. Neizmantojiet acetonu, neatšķaidītas skābes un šķīdinātājus, jo tie bojā ierīcē izmantotos materiālus. Ierīci aizliegts izmantot sprādzienbīstamās zonās. Izmantojot ierīci bīstamās zonās (piem., degvielas uzpildes stacijās), ir jāievēro attiecīgie drošības noteikumi. Personīgais aizsargaprīkojums Aizsardzībai pret ūdens šļakatām vai netīrumiem valkājiet piemērotu aizsargapģērbu un aizsargbrilles. Stabilitāte 몇 Uzmanību Pirms jebkuriem darbiem ar ierīci, nodrošiniet stabilu novietojumu, lai novērstu negadījumus un bojājumus, ko rada ierīces apgāšanās. Aparāta stabilitāte ir nodrošināta, ja to novieto uz līdzenas virsmas. Drošības ierīces 몇 Uzmanību Drošības ietaises kalpo lietotāja aizsardzībai, un tās nedrīkst izmainīt vai noņemt. Ierīces slēdzis Aparāta slēdzis novērš aparāta neatļautu lietošanu. Rokas smidzināšanas pistoles fiksators Fiksators nobloķēt rokas smidzināšanas pistoles sviru un novērš aparāta nejaušu iedarbināšanu. Pārplūdes vārsts ar manometrisko slēdzi Pārplūdes vārsts novērš pieļaujamā darba spiediena pārsniegšanu. Ja smidzinātājpistoles rokturis tiek atlaists, manometriskais slēdzis atslēdz sūkni un augstspiediena strūkla vairs netiek izsmidzināta. Pavelkot sviru, sūknis atkal ieslēdzas. LV – 7

Aparāta apraksts Šajā lietošanas instrukcijā ir aprakstīts maksimāli iespējamais aprīkojums. Atkarībā no modeļa piegādes komplektā ir atšķirības (skatīt iepakojumu). Attēlus skatīt atlokāmajā lapā! 1 Aizturis aizsardzībai pret izslīdēšanu 2 Savienojuma detaļa ūdens pieslēgumam 3 Sūkšanas šļūtene 4 Ūdens pieslēgums ar iebūvētu sietu 5 Rokas smidzināšanas pistoles glabāšanas nodalījums 6 Aparāta slēdzis (0/OFF – 1/ON – eco) 7 Augstspiediena šļūtene 8 Tīrīšanas līdzekļa dozēšanas regulators 9 Rokas smidzināšanas pistoles glabāšanas nodalījums 10 Augstspiediena šļūtenes uztīšanas trumulis 11 Transportēšanas rokturis 12 Palaišanas kloķis šļūtenes uztīšanas trumulim 13 Plug 'n' Clean tīrīšanas līdzekļa pudeles glabāšanas nodalījums ar tīrīšanas līdzekļa pieslēgumu 14 Uzgaļa glabāšanas nodalījums 15 Āķis elektrības vada uzglabāšanai 16 Tīkla pieslēguma kabelis ar kontaktdakšu 17 Plug 'n' Clean tīrīšanas līdzekļa pudele ar vāciņu 18 Ritentiņš aparāta pārvietošanai 19 Rokas smidzinātājpistole 20 Rokas smidzināšanas pistoles fiksators 21 Poga augstspiediena šļūtenes atvienošanai no rokas smidzināšanas pistoles 22 Uzgalis ar netīrumu griezni Noturīgiem netīrumiem Netīrumu frēze savu maksimālo tīrīšanas jaudu sasniedz standarta režīmā. 23 Strūklas caurule ar spiediena regulējumu (Vario Power) Piemērots darbam, kad slēdzis ir pozīcijā "eco". Visizplatītākajiem tīrīšanas uzdevumiem. Darba spiediens ir regulējams bez pakāpēm starp „Min“ un „Max“. Po264

zīcijā 'Mix" var notikt tīrīšanas līdzekļa dozēšana. Lai regulētu darba spiedienu, atlaidiet rokas smidzināšanas pistoles sviru un pagrieziet smidzināšanas cauruli atbilstoši vajadzīgajai pozīcijai. Opcionālie piederumi Delta-Racer D150 Delta-Racer apvieno mazgāšanas suku un rotējošu augstspiediena strūklu. Tādēļ tas ir īpaši piemērots automašīnu vai ļoti netīru virsmu tīrīšanai. Putu sprausla ar tīrīšanas līdzekļa tvertni Tīrīšanas līdzeklis tiek iesūkts no tvertnes un veidojas spēcīgas tīrīšanas līdzekļa putas. Neietilpst piegādes komplektā Ūdens padeves šļūtene Izmantojiet ūdens šļūteni ar pastiprinātu pinumu un tirdzniecībā pieejamu savienojumu. Diametrs vismaz 13 mm (1/2 collas); garums vismaz 7,5 m. Ūdens filtrs (pasūt. Nr. 4.730-059) Pirms ekspluatācijas uzsākšanas Pierīču montāža Attēlus skatīt atlokāmajās lapās! Pirms ekspluatācijas sākšanas uzmontējiet aparātam atsevišķi komplektā esošās daļas. Rokas smidzināšanas pistoles glabāšanas nodalījuma montāža Attēls Ievietojiet apakšējo turētāju stiprinājumos un pabīdiet uz priekšu, līdz tas dzirdami nofiksējas. Attēls Ievietojiet augšējo turētāju un nospiediet līdz galam uz leju. Āķa elektrības vada uzglabāšanai montāža Attēls Iespiediet āķi uz iekšu un nofiksējiet augšējā pozīcijā. LV – 8 Tīrīšanas līdzekļa dozēšanas regulatora montāža Ir nepieciešamas 2 komplektā piegādātās skrūves un krustiņa skrūvgriezis PH 2. Attēls Uzlieciet abas tīrīšanas līdzekļa šļūtenes uz savienojumiem. Uzlieciet dozēšanas regulatoru un nostipriniet ar 2 skrūvēm. Norāde: Montāžas laikā noteikti sekojiet, lai dozēšanas regulatora mēlītes nofiksētos attiecīgajos robos korpusā. Transportēšanas roktura montāža Attēls Uztiniet augstspiediena šļūteni uz šļūtenes uztīšanas trumuļa. Attēls Izvelciet uztītās augstspiediena šļūtenes brīvo galu cauri atvērumiem dozēšanas regulatorā. Attēls Uzlieciet rokturi, ievietojiet tapas urbumos un pieskrūvējiet. Attēls Iespiediet īsās augstspiediena šļūtenes pieslēguma nipeli misiņa aptverē, līdz tas dzirdami nofiksējas. Pārbaudiet, vai savienojums ir drošs, pavelkot aiz augstspiediena šļūtenes. Augstspiediena šļūtenes savienošana ar rokas smidzināšanas pistoli Attēls Spraudiet augstspiediena šļūteni rokas smidzināšanas sprauslā tik ilgi, līdz tā dzirdami nofiksējas. Norāde: Sekojiet, lai būtu pareizs pieslēguma nipeļa novietojums. Pārbaudiet, vai savienojums ir drošs, pavelkot aiz augstspiediena šļūtenes. Ūdens padeve Uzmanību! Piesārņots ūdens var radīt augstspiediena sūkņa un piederumu bojājumus. Aizsardzībai tiek ieteikts izmantot KÄRCHER ūdens filtru (speciālais piederums, pasūtījuma numurs 4.730-059). Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos. Ievērojiet ūdensapgādes uzņēmuma izstrādātos noteikumus. Ūdens padeve no ūdensvada 몇 Brīdinājums Saskaņā ar spēkā esošajiem noteikumiem ierīci nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots firmas KÄRCHER sistēmas dalītājs vai kā alternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA. Ūdens, kurš ir plūdis cauri sistēmas dalītājam, vairs nav uzskatāms par dzeramo ūdeni. Uzmanību! Sistēmas atdalītāju vienmēr pieslēdziet ūdensapgādes sistēmai, nevis ierīcei. Attēls Piegādes komplektā ietilpstošo savienojuma detaļu ieskrūvējiet aparāta ūdens pievades vietā. Uzlieciet ūdens padeves šļūteni uz ūdens pieslēguma savienojuma. Norāde: Padeves šļūtene nav iekļauta piegādes komplektā. Pieslēdziet ūdens šļūteni ūdens padevei. Pilnībā atveriet ūdens krānu. Ūdens sūknēšana no atklātām tvertnēm Norāde: Netīrumi ūdenī var sabojāt augstspiediena sūkni un piederumus. Aizsardzības nolūkos iesakām izmantot KÄRCHER ūdens filtru (speciālais piederums, pasūt. Nr. 4.730-059). Norāde: maksimālais iesūkšanas augstums ir 0,5 m. Piepildiet sūkšanas šļūteni ar ūdeni. Attēls Uzskrūvējiet sūkšanas šļūteni uz aparāta ūdens pieslēguma un iekabiniet ūdens ņemšanas vietā (piem., lietus ūdens mucā). LV – 9

Ekspluatācijas uzsākšana Uzmanību! Ierīcei vairāk nekā 2 minūtes darbojoties tukšgaitā, tiek radīti augstspiediena sūkņa bojājumi. Ja ierīce 2 minūšu laikā nepalielina spiedienu, izslēdziet ierīci un rīkojieties atbilstoši norādījumiem nodaļā "Palīdzība traucējumu gadījumā". Attēls Notiniet augstspiediena šļūteni no šļūtenes uztīšanas trumuļa. Tikmēr turiet aiz transportēšanas roktura. Norāde: Ja rokas kloķis atrodas fiksācijas pozīcijā, atvirziet to vispirms uz augšu. Iespraudiet kontaktdakšu kontakligzdā. Ieslēdziet aparātu („I/ON“). Atbloķējiet rokas smidzināšanas pistoles sviru. Pavelciet sviru, aparāts ieslēdzas. Ļaujiet aparātam darboties (maks. 2 minūtes), līdz no rokas smidzināšanas pistoles izplūst burbuļus nesaturošs ūdens. Atlaidiet rokas smidzinātāja sviru. Norāde: Kad sviru atlaiž, aparāts atkal atslēdzas. Sistēmā paliek augstspiediens. Nobloķējiet rokas smidzināšanas pistoles sviru. Uzmanību! Krāsas bojājumu risks Strādājot ar mazgāšanas suku, tai jābūt tīrai no netīrumiem un citām daļiņām. Attēls Uzgali iespraudiet rokas smidzināšanas pistolē un nofiksējiet to, pagriežot par 90°. Atbloķējiet rokas smidzināšanas pistoles sviru. Pavelciet sviru, aparāts ieslēdzas. Slēdža pozīcija "eco" Norāde: gadījumā, ja izmanto smidzināšanas cauruli ar spiediena regulēšanas funkciju, slēdzim atrodoties pozīcijā "eco", iespējams apm. 20% ūdens un strāvas ietaupījums. Ieteicamie slēdža pozīcijas "eco" izmantošanas gadījumi Darbība 몇 Bīstami No augstspiediena sprauslas izplūstošā ūdens strūkla rada rokas smidzināšanas pistoles atsitienu. Lai nodrošinātu stabilitāti, stingri turiet rokas smidzināšanas pistoli un smidzināšanas cauruli. 몇 Bīstami Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Nevērsiet strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu. Uzmanību! Automašīnu riepas, krāsojumu vai jutīgas virsmas, piem., koku nedrīkst tīrīt ar netīrumu griezni, pastāv sabojāšanas risks.

LV – 10 Atmērcētos netīrumus noskalot ar augstpiediena šļūteni. Opcionāls Darbs ar tīrīšanas līdzekļiem Bīstami Nepareizu tīrīšanas līdzekļu vai ķīmisko vielu lietošana var nelabvēlīgi ietekmēt ierīces drošību. Izmantojiet attiecīgajam tīrīšanas uzdevumam tikai atbilstošos KÄRCHER tīrīšanas un kopšanas līdzekļus, jo tie ir izgatavoti speciāli izmantošanai kopā ar Jūsu ierīci. Citu tīrīšanas un kopšanas līdzekļu izmantošana var būt par iemeslu ātrākam nodilumam un garantijas zaudēšanai. Lūdzu, saņemiet informāciju speciālajās tirdzniecības vietās vai jautājiet informāciju tieši pie KÄRCHER. Bīstami Tīrīšanas līdzekļu nepareiza lietošana var radīt smagus ievainojumus vai izraisīt saindēšanos. Izmantojot tīrīšanas līdzekļus, jāievēro tīrīšanas līdzekļa ražotāja drošības datu lapa, jo īpaši norādījumi par individuālo aizsargaprīkojumu. Norādījumi par tīrīšanas līdzekli: Biežāk lietotos KÄRCHER tīrīšanas līdzekļus šiem aparātiem var iegādāties jau iepildītus Plug 'n' Clean tīrīšanas līdzekļa pudelē ar vāciņu un gatavus lietošanai. Tādējādi atkrīt apgrūtinošā pārliešana vai iepildīšana. Attēls Noņemiet Plug 'n' Clean tīrīšanas līdzekļa pudeles vāciņu un iespiediet pudeli ar atveri uz leju tīrīšanas līdzekļa pieslēgumā. Attēls Noregulējiet tīrīšanas līdzekļa šķīduma sūkšanas daudzumu ar dozēšanas regulatoru. Izmantot strūklas cauruli ar spiediena regulējumu (Vario Power). Pagriezt uzgali pozīcijā „Mix“. Norāde: Šādi darba laikā tīrīšanas līdzekļa šķīdums tiek piejaukts ūdens strūklai. Ieteicamā tīrīšanas metode Izsmidziniet tīrīšanas līdzekli taupīgi uz sausas virsmas un ļaujiet tam iedarboties (neļaujiet izžūt). Putu sprausla Iepildiet putu sprauslas tīrīšanas līdzekļa tvertnē tīrīšanas līdzekļa šķīdumu (norādījumus par dozēšanu skatiet uz tīrīšanas līdzekļa iepakojuma). Savienojiet putu sprauslu ar tīrīšanas līdzekļa tvertni. Iespraudiet putu sprauslu rokas smidzināšanas pistolē un nofiksējiet to, pagriežot par 90°. Darba pārtraukšana Atlaidiet rokas smidzinātāja sviru. Nobloķējiet rokas smidzināšanas pistoles sviru. Rokas smidzināšanas pistoli ievietojiet tais paredzētajā glabāšanas nodalījumā. Garākos darba pārtraukumos (ilgākos par 5 minūtēm) papildus izslēdziet arī aparāta slēdzi ("0/OFF"). Darba beigšana 몇 Uzmanību Atvienojiet augstspiediena šļūteni no rokas smidzināšanas pistoles vai ierīces tikai tad, kad sistēmā vairs nav spiediena. 몇 Brīdinājums Atvienojot padeves šļūteni vai augstspiediena šļūteni, pēc darba no pieslēgumiem var izplūst karsts ūdens. Izvelciet Plug 'n' Clean tīrīšanas līdzekļa pudeli no turētāja un noslēdziet to ar vāciņu. Lai uzglabātu, novietojiet to turētājā sagrieztu par 180 °. Atlaidiet rokas smidzinātāja sviru. Izslēdziet aparātu („0/OFF“). Aizveriet ūdens krānu. Nospiediet rokas smidzinātāja sviru, lai izlaistu sistēmā atlikušo spiedienu. Nobloķējiet rokas smidzināšanas pistoles sviru. Atvienojiet kontaktspraudni no kontaktligzdas. Atvienojiet aparātu no ūdens padeves pieslēguma. LV – 11

Transportēšana Aizsardzība pret aizsalšanu 몇 Uzmanību Lai novērstu ievainojumu gūšanas risku ierīces pārvietošanas laikā, ņemiet vērā ierīces svaru (skatiet tehniskos datus). Uzmanību! Ja ierīce un piederumi nav iztukšoti pilnībā, tos var sabojāt sals. Iztukšojiet ierīci un piederumus pilnībā un sargiet no sala. Lai novērstu bojājumus: Atvienojiet aparātu no ūdens padeves pieslēguma. Noņemiet uzgali no rokas smidzinātāja. Ieslēgt aparātu (1/ON) un spaidīt rokas smidzinātāja sviru, līdz no aparāta vairs nenāk ūdens (apm. 1 min.). Izslēdziet ierīci. Uzglabājiet ierīci ar visiem piederumiem no sala aizsargātā telpā. Transportēšana ar rokām Velciet aparātu aiz roktura tā pārvietošanai. Transportēšana automašīnās Pirms transportēšanas guļus stāvoklī: Izvelciet Plug 'n' Clean tīrīšanas līdzekļa pudeli no turētāja un noslēdziet to ar vāciņu. Nodrošiniet aparātu pret izslīdēšanu un apgāšanos. Glabāšana 몇 Uzmanību Lai novērstu negadījumu un ievainojumu gūšanas risku, izvēloties ierīces uzglabāšanas vietu, ņemiet vērā ierīces svaru (skatiet tehniskos datus). Aparāta uzglabāšana Pirms ilgākas uzglabāšanas, piem., ziemā, ievērojiet papildu norādījumus nodaļā "Kopšana". Novietojiet aparātu uz līdzenas virsmas. Nospiediet rokas smidzinātājpistoles atvienošanas taustiņu un atvienojiet augstspiediena šļūteni no rokas smidzinātājpistoles. Rokas smidzināšanas pistoli ievietojiet tais paredzētajā glabāšanas nodalījumā. Smidzināšanas cauruli nofiksējiet smidzināšanas caurules glabāšanas nodalījumā. Attēls Augstspiediena šļūteni aptiniet ap šļūtenes trumuli: Šļūtenes trumuļa kloķi izvelciet, grieziet to pulksteņrādītāja virzienā un pēc tam atkal novietojiet atpakaļ. Elektrības vadu un pārējos piederumus ievietojiet nodalījumos uz aparāta.

Kopšana un tehniskā apkope Bīstami Strāvas trieciena risks. Pirms ierīces kopšanas un apkopes darbiem ierīci izslēdziet un atvienojiet no elektrotīkla. Kopšana Pirms ilgākas uzglabāšanas, piemēram, ziemā: Attēls Q Ar plakanknaiblēm izvelciet ūdens pievades vietā ievietoto sietu un izskalojiet to zem tekoša ūdens. Tehniskā apkope Aparātam nav nepieciešama apkope. Palīdzība darbības traucējumu gadījumā Bīstami Strāvas trieciena risks. Pirms ierīces kopšanas un apkopes darbiem ierīci izslēdziet un atvienojiet no elektrotīkla. Remontdarbus un darbus ar elektriskajām daļām drīkst veikt tikai autorizēts klientu serviss. Mazākos traucējumus Jūs varat novērst patstāvīgi, izmantojot sekojošo pārskatu. Šaubu gadījumos lūdzam griezties pilnvarotā klientu apkalpošanas dienestā. LV – 12 Aparāts nestrādā Neblīvs aparāts Pavelciet rokas smidzinātājpistoles sviru, aparāts ieslēdzas. Pārbaudiet, vai tīkla spriegums atbilst ražotāja datu plāksnītē norādītajam barošanas spriegumam. Pārbaudiet, vai nav bojāts tīkla pieslēguma kabelis. Neliels aparāta neblīvums ir tehniski iespējams. Spēcīga neblīvuma gadījumā konsultējieties ar pilnvaroto klientu apkalpošanas centru. Aparāts neieslēdzas, motors rūc nevienmērīgi Sprieguma samazināšanās vājas elektrotīkla jaudas dēļ vai izmantojot pagarinātāja kabeli. Ieslēdzot vispirms pavelciet rokas smidzināšanas pistoles sviru, tad aparāta slēdzi pārslēdziet uz "I/ON" vai "eco". Netiek iesūkts tīrīšanas līdzeklis Izmantot strūklas cauruli ar spiediena regulējumu (Vario Power). Pagriezt uzgali pozīcijā „Mix“. Pārbaudiet tīrīšanas līdzekļa dozēšanas regulatora iestatījumu. Pārbaudiet, vai Plug 'n' Clean tīrīšanas līdzekļa pudele tīrīšanas līdzekļa pieslēgumā ir ievietota ar atveri uz leju. Piederumi un rezerves daļas Aparāts nerada spiedienu Speciālie piederumi Pārbaudiet uzgaļa iestatījumus. Pārbaudiet, vai ūdensapgādes sistēma nodrošina pietiekamu padeves daudzumu. Sūknējot no atvērtas tvertnes, pārsniegts iesūkšanas augstums 0,5 m. Ar plakanknaiblēm izvelciet ūdens pievades vietā ievietoto sietu un izskalojiet to zem tekoša ūdens. Pirms lietošanas aparāts ir jāatgaiso. Ieslēdziet aparātu bez pievienotas smidzināšanas caurules un ļaujiet tam darboties (maks. 2 minūtes), līdz no pistoles izplūst burbuļus nesaturošs ūdens. Izslēdziet aparātu un pievienojiet atpakaļ smidzināšanas cauruli. Speciālie piederumi paplašina aparāta izmantošanas iespējas. Plašāku informāciju Jūs varat saņemt pie Jūsu KÄRCHER tirgotāja. Spēcīgas spiediena maiņas Augstspiediena sprauslas tīrīšana: iztīriet netīrumus no sprausla urbuma ar adatas palīdzību un izskalojiet sprauslu no priekšpuses ar ūdeni. Pārbaudiet ūdens pieplūdes daudzumu. Rezerves daļas Izmantojiet tikai oriģinālās KÄRCHER rezerves daļas. Pārskatu pār rezerves daļām Jūs varat atrast šīs lietošanas pamācības beigās. Garantija Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā. Adreses Jūs atradīsit: www.kaercher.com/dealersearch LV – 13

Tehniskie dati Elektropadeve Spriegums 230 V 1~50 Hz Pieslēguma jauda 3,0 kW Aizsardzības līmenis IP X5 Aizsardzības klase Tīkla drošinātājs (kūstošais) 16 A Ūdens pieslēgums Pievadāmā ūdens spiediens 0,6 MPa (maks.) Pievadāmā ūdens temperatūra 60 °C (maks.) Pievadāmā ūdens daudzums 12 l/min (min.) Maks. sūkšanas augstums 0,5 m Tehniskie dati attiecībā uz jaudu Darba spiediens 15 MPa Maks. pieļaujamais 16 MPa spiediens Ūdens patēriņš 9,2 l/min Maksimālais padeves 10,0 l/min daudzums Tīrīšanas līdzekļa patēriņš 0-0,3 l/min Rokas smidzināšanas 23 N pistoles reaktīvais spēks Izmēri un svars Garums 404 mm Platums 461 mm Augstums 968 mm Svars, darba gatavībā ar 21,9 kg piederumiem Saskaņā ar EN 60335-2-79 aprēķinātās vērtības Plaukstas-rokas vibrācijas <2,5 m/s2 lielums 0,3 m/s2 Nenoteiktība K Skaņas spiediena līmenis LpA 77 dB(A) 3 dB(A) Nenoteiktība KpA Skaņas jaudas līmenis LWA + 95 dB(A) nenoteiktība KWA Paturam tiesības veikt tehniskas izmaiņas.

EK Atbilstības deklarācija Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. Iekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku. Produkts: Augstspiediena tīrīšanas aparāts Tips: 1.168-xxx Attiecīgās ES direktīvas: 2000/14/EK 2004/108/EK 2006/42/EK (+2009/127/EK) 2011/65/ES Piemērotās harmonizētās normas: EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Atbilstibas novertešanas procedura: 2000/14/EK: V pielikums Skanas intensitates līmenis dB(A) Izmērītais: Garantētais: 95 Apakšā parakstījušās personas rīkojas uzņēmuma vadības uzdevumā un pēc tās pilnvarojuma. CEO Head of Approbation Par dokumentāciju sastādīšanu atbildīgā persona: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tālr.: +49 7195 14-0 Fakss: +49 7195 14-2212 Winnenden, 2014/02/01 LV – 14 Gerbiamas kliente. Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui. Turinys Komplektacija. . . . . . . . . . . . . . Naudojimas pagal paskirtį . . . . Aplinkos apsauga. . . . . . . . . . . Sauga. . . . . . . . . . . . . . . . . . . . Prietaiso aprašymas. . . . . . . . . Prieš pradedant naudoti . . . . . . Naudojimo pradžia . . . . . . . . . . Naudojimas . . . . . . . . . . . . . . . Transportavimas. . . . . . . . . . . . Laikymas . . . . . . . . . . . . . . . . . Priežiūra ir aptarnavimas . . . . . Pagalba gedimų atveju. . . . . . . Priedai ir atsarginės dalys . . . . Garantija. . . . . . . . . . . . . . . . . . Techniniai duomenys . . . . . . . . EB atitikties deklaracija . . . . . .
