NAUDOJIMO INSTRUKCIJA K7 ECO!OGIC CAR & HOME KARCHER

→ Atvienojiet kontaktspraudni no kontaktligzdas.

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

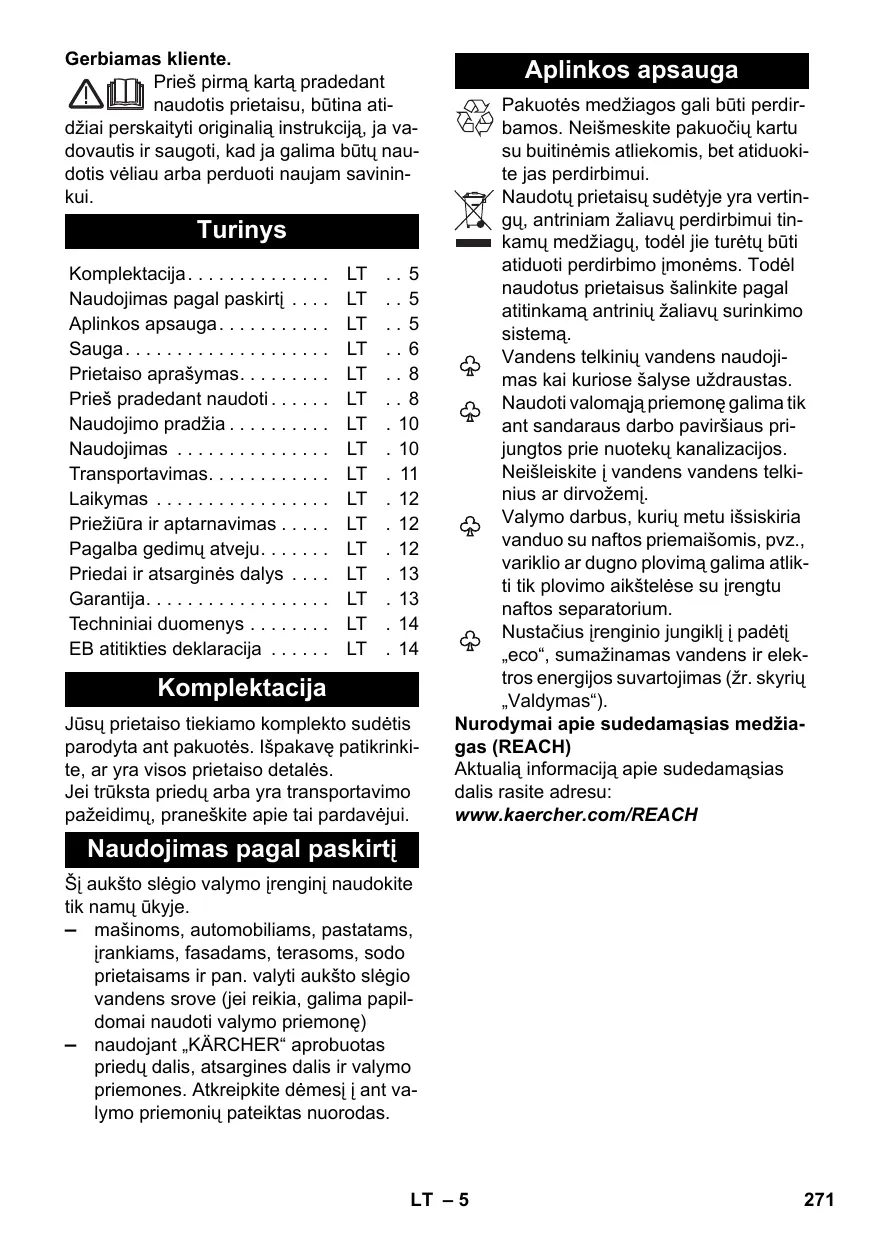

Turinys

Komplektacija.	LT	5
Naudojimas pagal paskirti	LT	5
Aplinkos apsauga.	LT	5
Sauga.	LT	6
Prietaiso aprašymas.	LT	8
Prieš pradedant naudoti.	LT	8
Naudojimo pradžia.	LT	10
Naudojimas	LT	10
Transportavimas.	LT	11
Laikymas	LT	12
Priežiūra ir aptarnavimas	LT	12
Pagalba gedimų atveju.	LT	12
Priedai ir atsarginės dalys	LT	13
Garantija.	LT	13
Techniniai duomenys	LT	14
EB atitikties deklaracija	LT	14

Komplektacija

Jūsų prietaiso tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos prietaiso detalės.

Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Naudojimas pagal paskirti

Ši aukšto slėgio valymo įrenginį naudokite tik namų ūkyje.

• mašinoms, automobiliams, pastatams, įrankiams, fasadams, terasoms, sodo prietaisams ir pan. valyti aukšto slėgio vandens srove (jei reikia, galima papildomai naudoti valymo priemonę)
• naudojant „KÄRCHER“ aprobuotas priedų dalis, atsargines dalis ir valymo priemones. Atkreipkite dėmesį į ant valymo priemonių pateiktas nuorodas.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Vandens telkinių vandens naudojimas kai kuriose šalyse uždraustas.

Naudoti valomają priemonę galima tik ant sandaraus darbo paviršiaus pri-jungtos prie nuotekų kanalizacijos.

Neišleiskite į vandens vandens telki- nius ar dirvožemį.

Valymo darbus, kurių metu išsiskiria vanduo su naftos priemaišomis, pvz., variklio ar dugno plovimą galima atlikti tik plovimo aikštelėse su įrengtu naftos separatorium.

Nustačius įrenginio jungiklį į padėti „eco“, sumažinamas vandens ir elektros energijos suvartojimas (žr. skyrių „Valdymas“).

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Nuorodu paaiškinimas

⚠️ Pavojus

Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ lspéjimas

Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ Atsargiai

Nurodo galimą pavoju, galinti sukelti lengvus sužalojimus.

Démesio

Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Simboliai ant prietaiso

Saugokite prietaisą nuo šalčio.

Draudžiami jungti jrengini tiesiogiai prie viešo geriamojo vandens tinklo.

Elektros irangos komponentai

⚠️ Pavojus

■ Jokiu būdu nelieskite tinklo kištuko arba maitinimo lizdo drėgnomis rankomis.
Prieš kiekvieną naudojimą patikrinkite, ar nepažeisti maitinimo kabelis ir tinklo kištukas. Jei maitinimo kabelis pažeistas, nedelsdami kreipkitės į igaliotą klientų aptarnavimo tarnybą / elektrika dėl jo pakeitimo. Nenaudokite įrenginio su pažeistu maitinimo kabeliu.

■ Visos dalys, kuriomis teka elektros sro- vé, dirbant turi būti apsaugotos nuo vandens.

Tinklo kištukas ir prailginimo laido mova turi būti hermetiški ir negali gulėti van- denyje. Mova taip pat negali gulėti ant grindų. Rekomenduojame naudoti ka- belio būgnus, užtikrinančius, kad maitinimo lizdai bus bent 60 mm virš grindų.

■ Užtikrinkite, kad maitinimo kabelis arba prailginimo laidas nebūtu pervažiuotas, suspaustas, ištampytas ir kitaip pažeistas ar sugadintas. Saugokite maitinimo kabelius nuo karščio, alyvos ir aštriu briaunu.

⚠️ Ispéjimas

■ Prietaisą junkite i kintamosios srovės tinklą. Įtampa turi atitikti gamyklinėje lentelėje nurodytą Įtampa.
- Prietaisas gali būti jungiamas tik į elektriko pagal IEC 60364 reikalavimus įrengtą elektros tinklo lizdą.
Netinkami ilginamieji elektros laidai gali kelti pavojų. Dirbdami lauke naudokite tik sertifikuotus ir tinkamai pažymėtus pakankamo skersmens ilginamuosius elektros laidus: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²:
■ Prailginimo laidą visada iki galo nuvyniokite nuo būgno.
■ Saugumo sumetimais patariame jungti prietaisą apsauginiu (RCD) jungikliu (iki 30 mA).

Saugus naudojimas

⚠️ Pavojus

Prieš kiekvieną naudojimą patikrinkite, ar nepažeisti svarbūs komponentai, pavyzdžiui, aukšto slėgio žarna, rankinis purškimo pistoletas ir saugos įrenginiai. Pažeistus komponentus nedelsdami pakeiskite. Nenaudokite įrenginio su pažeistais komponentais.
■ Nenukreipkite aukšto slėgio srovės i save ar kitus norėdami nuvalyti drabužius ar avalynę.
■ Nepurkškite ant sudėtyje pavojingų medžiagų turinčių daiktų (pvz., asbesto).
Aukšto slėgio srovė gali pažeisti ir praplešti automobilių padangas / padangų ventilius. Pirmas to požymis yra pasikeitusi padangos spalva. Pažeistos automobilio padangos / padangų ventiliai kelia pavojų gyvybei. Valydami laikykitės bent 30 cm minimalaus atstumo!
■ Pakuotės plėvelę saugokite nuo vaikų, kad jiems nekiltų pavojus uždusti!

⚠️ Ispéjimas

■ Su prietaisu draudžiama dirbti vaikams arba asmenims, kurie néra išmokyti juo naudotis.
■ Šis prietaisas nepritaikytas naudoti asmenims su fizine, sensorine ar dvasine negalia arba asmenims, neturintiems pakankamai reikiamos patirties ir (arba) žinių, nebent prižiūrint už saugą atsa-kingam asmeniui ir jam nurodant, kaip prietaisas turi būti naudojamas.
■ Vaikai negali žaisti su prietaisu.
■ Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su įrenginiu.
Naudotojas privalo naudoti prietaisą pagal paskirtį. Jis turi atsižvelgti į vietos aplinkybes ir stebėti, ar prietaiso aplinkoje nėra žmonių.
Aukšto slėgio žarnos, armatūra ir movos yra svarbios prietaiso saugumui. Naudokite tik gamintojo rekomenduojamas žarnas, armatūrą ir movas.
Nenaudokite prietaiso, jei jo veikimo zonoje yra kitų žmonių, nebent jie vilki apsauginius drabužius.
■ Šis prietaisas sukurtas valymo priemonių, kurias pateikia arba rekomenduoja naudoti gamintojas, naudojimui. Nau-dojant kitas valymo priemones arba chemikalus gali sumažėti prietaiso saugumas.

⚠️ Atsargiai

Ilgesni laiką nenaudodami prietaiso, iš-junkite jį pagrindiniu / prietaiso jungikliu arba ištraukite tinklo kištuką.
■ Valydami lakuotus paviršius, laikykitės bent 30 cm atstumo nuo srovės, kad nepažeistumėte jų.
■ Jokiu būdu nepalikite veikiančio prietai- so be priežiūros.
■ Nenaudokite jrenginio žemesnéje nei 0 °C temperatūroje.

Kiti pavojai

⚠️ Pavojus

■ Nepurkškite degių skysčių.
Jokiu būdu nejsiurbkite tirpiklių sudėtyje turinčių skysčių ar neskiestų rūgščių bei tirpiklių! Tai taikoma, pavyzdžiui, benzinui, dažų skiedikliui ar skystajam kurui. Purškiamas rūkas yra labai degus, sprogus ir nuodingas. Nenaudokite acetono, neskiestų rūgščių ir tirpiklių, nes jie gali paveikti prietaiso medžia-gas.
■ Draudžiama naudoti potencialiai sprogioje aplinkoje.
Naudodami irengini pavojingose zonoje (pvz., degalinėse), laikykitės atitinkamų saugos taisyklių.

Kad apsisaugotumėte nuo atgalinės vandens srovės arba atšokusio purvo, dévékite tinkamus apsauginius rūbus bei užsidėkite apsauginius akinius.

Prieš dirbdami prietaisu ar atlikdami bet kokius su juo susijusius darbus užtikrinkite stabilumą, kad parvirtęs prietaisas nesukeltų nelaimingų atsitikimų ar pažeidimų.

→ Prietaiso stabilumas yra užtikrintas, kai jis pastatomas ant lygaus paviršiaus.

Saugos iranga

⚠️ Atsargiai

Saugos irenginiai skirti naudotojui apsaugoti ir negali būti pakeisti arba apeiti.

Prietaiso jungiklis

Prietaiso jungiklis užtikrina, kad prietaisas nebūtu jungtas atsitiktinai.

Rankinio purškimo pistoleto fiksatorius

Fiksatorius užblokuoja rankinio purškimo pistoleto svirti ir užtikrina, kad prietaisas nebūtu jjungtas atsitiktinai.

Redukcinis vožtuvas su pneumatiniu jungikliu

Redukcinis vožtuvas užtikrina, kad nebūtų viršytas leistinas darbo slėgis.

Kai atlaisvinamas rankinio purškimo pisto- leto svertas, pneumatinis jungiklis išjungia aukšto slegio pompą, o aukšto slegio srove nutrūksta. Jei svertas patraukiamas, siur- blys vel ijungiamas.

Prietaiso aprašymas

Šioje eksploatavimo instrukcijoje aprašoma maksimali įranga. Priklausomai nuo modelio gali skirtis tiekimo komplekto turinys (žr. pakuotę).

Paveikslus rasite išlanksto-mame puslapyje!

1 Apsauga nuo išslydimo
2 Movos dalis vandens prijungimo antgalui
3 Siurbimo žarna
4 Vandens čiaupas su įmontuotu filtru
5 Rankinio purškimo pistoleto laikiklis
6 |renginio jungiklis (0/OFF - 1/ON - eco)
7 Aukšto slėgio žarna
8 Valomuju priemonių dozatorius
9 Rankinio purškimo pistoleto laikiklis
10 Aukšto slėgio žarnos rite
11 Transportavimo rankena
12 Žarnos rites rankena
13 Valymo priemonių bako su jungtimi valymo priemonėms laikiklis „Plug 'n' Clean“
14 Purškimo antgalio laikiklis
15 Elektros laido laikiklis
16 Maitinimo laidas su kištuku
17 Valymo priemonės „Plug 'n' Clean“ bakas su dangteliu
18 Transportavimo ratukas
19 Rankinis purkštuvas
20 Rankinio purškimo pistoleto fiksatorius
21 Aukšto slėgio žarnos atskyrimo nuo rankinio purškimo pistoleto mygtukas
22 Purškimo antgalis su purvo skutikliu Sukietėjusio purvo plotams Nešvarumų skutiklis didžiausią našumą pasiekia įprastiniame režime.
23 Purškimo antgalis ir slėgio reguliatoriumi (Vario Power)

Tinka naudokite jungikli nustačius i režimo „eco“ padėti.

Paprasčiausiems valymo darbams.

Darbinj slėgį galima tolygiai nustatyti nuo žemiausio „Min“ iki aukščiausio „Max“. Kai nustatyta į padėtį „Mix“, gali būti pridedama valymo priemonės do-zė.

Norėdami keisti darbinį slėgį, atleiskite rankinio purškimo pistoleto svirtį ir pasukite purškimo antgalį į norimą padėtį.

\* Pasirenkami priedai

24 Delta-Racer D150

„Delta-Racer“ suderintas besisukantis plovimo šepetys yra su besisukančia aukšto slėgio srove. Todėl jis ypač tinka plauti automobiliams arba labai užterštiems paviršiams.

25 Putų pūstuvas su valomųjų priemonių talpykla

Iš talpyklos įsiurbiama valomoji priemo- nė ir susidaro veiksmingos valomosios putos.

\*\* Netiekiama kartu su prietaisu

26 Vandens tiekimo žarna

Naudokite audiniu sutvirtintą žarną su įprasta jungiamaja dalimi. Skersmuo turi būti bent 13 mm (1/2 colio), o ilgis -7,5 m.

27 Vandens filtras (užsakymo Nr. 4.730-059)

Prieš pradedant naudoti

Priedų pritvirtinimas

Paveikslus rasite išlanksto- muose puslapiuose!

Prieš pradėdami naudoti prietaisą, sumon-tuokite kartu patiektas atskiras dalis.

Rankinio purškimo pistoleto laikiklio montavimas

Paveikslas A

→ Apatinį laikiklį įspauskite į angas ir pa- stumkite į priekį, išgirsite, kai užsifik- suos.

Paveikslas B

→ Pridėkite viršutinį laikiklį ir spauskite žemyn iki atramos.

Elektros laido laikiklio montavimas

Paveikslas C

→ ľspauskite laikiklj ir užfiksuokite viršutinėje padėtyje.

Valymo priemonių dozatoriaus montavimas

Reikalingi 2 komplekte esantys varžtai ir kryžminis atsuktuvas PH 2.

Paveikslas D

→ Užstumkite abi valymo priemonių žarnas ant jungčių.
→ Uždėkite dozatorių ir pritvirtinkite 2 varžtais.

Pastaba: montuodami būtinai atkreipki-te dėmesį, kad dozatoriaus antdėklai užsifiksuotų tam skirtose korpuso angose.

Transportavimo rankenos montavimas

Paveikslas E

→ Suvyniokite aukšto slėgio žarną i rite.

Paveikslas F

→ Užvyniotos aukšto slėgio žarnos laisvą galą įstumkite pro dozatoriaus angas.

Paveikslas G

→ Uždėkite transportavimo rankeną, įkiš-kite į angas varžtus ir priveržkite.

Paveikslas H

→ Trumposios aukšto slėgio žarnos jungties nipelį spauskite į žalvarinį laikiklj, kol jis girdimai užsifiksuos.

Traukdami aukšto slėgio žarna, pati- krinkite, ar jungtis pakankamai tvirta.

Aukšto slėgio žarną sujunkite su purškimo pistoletu.

Paveikslas

→ Aukšto slėgio žarną įkiškite į rankinio purškimo pistoletą taip, kad pasigirstų spragtelėjimas.

Pastaba: sitikinkite, ar tinkama kryptimi nustatytas jungiamasis elementas. Traukdami aukšto slėgio žarną, pati- krinkite, ar jungtis pakankamai tvirta.

Vandens tiekimas

Démesio

Vandenyje esantys nešvarumai gali pažeisti aukšto slėgio siurblį ir priedus. Apsauga rekomenduojame naudoti „KÄRCHER“ vandens filtrą (specialus priedas, užsakymo Nr. 4.730-059).

Jungties dydžius rasite ant prietaiso skydelio/techninėje specifikacijoje.

Laikykitės vandens tiekimo nurodymų.

Vandentiekio vanduo

⚠️ Ispéjimas

Remiantis galiojančiomis taisyklėmis, įrenginys jokiu būdu negali būti naudojamas geriamojo vandens tiekimo sistemoje be sistemos atskyriklio. Naudokite KÄRCHER arba alternatyvų sistemos atskyrikli, atitinkantį EN 12729 BA tipo reikalavimus.

Sistemos atskyrikliu tekėjęs vanduo nebe- laikomas geriamuoju.

Démesio

Atskyrikljunkite prie vandens tiekimo tinklo ir jokiu būdu ne tiesiai prie prietaiso.

Paveikslas J

→ Pridėtą movos detalę priveržkite prie prietaiso vandens movos.
→ Užmaukite vandens tiekimo žarną ant vandens čiaupo jungties.
Pastaba: Tiekimo žarna netiekiama kartu su prietaisu.
→ Vandens žarną prijunkite prie vanden-tiekio sistemos.
→ Iki galo atsukite vandentiekio čiaupa.

Vandenį siurbkite iš atvirų rezervuarų

Pastaba: Vandenyje esantys nešvarumai gali pažeisti aukšto slėgio siurblį ir priedus. Apsaugai patariame naudoti KÄRCHER vandens filtrą (specialusis priedas, užsakymo Nr. 4.730-059).

Pastaba: maks. siurbimo aukštis – 0,5 m.

→ Siurbimo žarną pripildykite vandens.
→ Paveikslas K
Siurbimo žarną prisukite prie įrenginio vandens tiekimo sistemos ir pakabinkite vandens šaltinyje (pvz., lietaus vandens statinėje).

Naudojimo pradžia

Démesio

Jei prietaisas veikia sausa eiga ilgiau nei 2 minutes, jis gali būti pažeistas. Jei per 2 minutes prietaisas neturi reikiamo slėgio, iš-junkite jī ir imkitės skyriuje „Pagalba šali-nant sutrikimus“ nurodytų veiksmų.

Paveikslas L

→ Iki galo nuvyniokite aukšto slėgio žarną nuo rītės. Tuo metu laikykite už transportavimo rankenos.

Pastaba: jei rankena yra fiksavimo padėtyje, ją iš pradžių atverskite į viršų.

→ lkiškite prietaiso kištuką i rozetę.
→ |junkite prietaisa „I/|J.“.
→ Atblokuokite rankinio purkštuvo svirtj.
→ Patraukite svirtį – prietaisas įsijungia. Ijunkite įrenginį ir palaukite (maks. 2 minutes), kol iš rankinio purškimo pistoleto išsiverš vanduo be purslų.
→ Atlaisvinkite rankinio purkštuvo svertą.

Pastaba: Atleidus svirti, prietaisas vėl išsijungia. Aukštas slėgis išlieka sistemoje.

→ Užfiksuokite rankinio purškimo pistoleto svirti.

Naudojimas

⚠️ Pavojus

Iš aukšto slėgio purškimo antgalio išpurškiama vandens srovė veikia rankinį purškimo pistoletą atatrankos jėga. Užtikrinkite stabilumą ir tvirtai laikykite rankinį purškimo pistoletą bei purškimo antgalį.

⚠️ Pavojus

Netinkamai naudojama aukšto slėgio srovė kelia pavojų. Draudžiama srove nukreipti į asmenis, gyvūnus, veikiančią elektros įrangą arba patį prietaisą.

Démesio

Automobilių padangų, lakuotų arba jautrių paviršių, pavyzdžiui, medienos, nevalykite nešvarumų skutikliu, nes galite pažeisti.

Démesio

Pavojus pažeisti dažus

Dirbdami plovimo šepečiu užtikrinkite, kad ant jo nebūtu nešvarumu ar kitokių dalelių.

Paveikslas M

→ Purškimo antgalį įkiškite į rankinio purškimo pistoletą ir užfiksuokite pasukdami 90° kampu.
→ Atblokuokite rankinio purkštuvo svirti.
→ Patraukite svirti – prietaisas jsijungia.

Jungiklio padètis „eco“

Pastaba: nustačius jungiklį i padėti „eco“ ir naudojant purškimo antgalį su slėgio reguliatoriumi, galima sutaupyti maždaug 20 % vandens ir elektros energijos.

Režimą „eco“ patartina taikyti šiais atvejais

Naudojimas su valomosiomis priemonėmis

⚠️ Pavojus

Dél netinkamų valymo priemonių ar chemikalų naudojimo gali būti pažeista prietaiso sauga.

Naudokite tik šias KÄRCHER valymo ir apsaugos priemones atitinkamiems paviršiams valyti, kadangi priemonės sukurtos naudojimui būtent su šiuo prietaisu. Naudojant kitas valymo ir apsaugos priemones prietaisas gali greitai susidėvėti, tuomet garantijos reikalavimai nebegalios. Norėdami gauti daugiau informacijos, kreipkitės i specialius prekybos centrus arba tiesiai i KÄRCHER įmonę.

⚠️ Pavojus

Netinkamas valymo priemonių naudojimas gali sukelti stiprius sužalojimus ar apsinuodijimą.

Naudodami valomąsias priemones, laikykitės valomuju priemonių gamintojo saugos duomenų lapuose pateiktų nurodymų, o ypač reikalavimų dėl asmeninių saugos priemonių.

Nurodymai dėl valymo priemonių: Populiariausias „Kärcher“ valymo priemones šiam įrenginiui galite nusipirkti paruoštas naudoti valymo priemonės „Plug 'n' Clean“ bake su dangteliu. Taip nebereikia perpilti ir pildyti.

Paveikslas N

→ Nuimkite valymo priemonės „Plug 'n' Clean“ bako dangtelį, spauskite valymo priemonės baką su žemyn nukreipta anga į valymo priemonės jungtį.

Paveikslas

→ Valomuju priemonių dozatoriumi nusta-tykite įsiurbiamą tirpalo kiekį.
→ Purškimo antgalio ir slėgio reguliatoriaus (Vario Power) naudojimas.
→ Pasukite purškimo antgalį i padėti „Mix“. Pastaba: Taip naudojant įrenginį i vandens srove įmaišoma valomųjų priemonių tirpalo.

Rekomenduojame tokj plovimo metoda

→ Šiek tiek ploviklio užpurkškite ant sauso paviršiaus ir leiskite įsigerti (bet ne iš-džiūti).
→ Ištirpusius nešvarumus nuplaukite aukšto slėgio srove.

Pasirenkami priedai

Putų pūstuvas

→ Pripildykite putų pūstuvo valomųjų priemonių baką valomosios priemonės tirpalo (laikykitės ant valomosios priemonės pakuotės pateiktų dozavimo nuorodu).
→ Putų pūstuvą prijunkite prie valomųjų priemonių bako.
→ Putų pūstuvą įkiškite į rankinį purškimo pistoletą ir užfiksuokite pasukdami 90° kampu.

Darbo nutraukimas

→ Atlaisvinkite rankinio purkštuvo svertą.
→ Užfiksuokite rankinio purškimo pistoleto svirti.
→ Rankinio purškimo pistoletą įstatykite i laikiklj.
→ Jei pertraukos ilgesnės (daugiau nei 5 minutės), jungikliu papildomai išjunkite prietaisą„0/IŠJ.“.

Darbo pabaiga

⚠️ Atsargiai

Aukšto slėgio žarną nuo rankinio purškimo pistoleto ar prietaiso atjunkite, tik kai sistema néra veikiama slėgio.

⚠️ Ispéjimas

atjungiant tiekimo arba aukšto slėgio žarną po eksploatavimo, iš jungčių gali išbėgti karštas vanduo.

→ Ištraukite iš laikiklio valymo priemonės „Plug 'n' Clean“ baką ir uždarykite dangtelį. Įstatykite į laikiklj pasukę 180 °.
→ Atlaisvinkite rankinio purkštuvo sverta.
→ Išjunkite prietaisa „0/IŠJ.“.
→ Užsukite vandentiekio čiaupą.
→ Paspauskite rankinio purškimo pistoleto svertą, kad pašalintumėte sistemoje dar esanti slėgi.
→ Užfiksuokite rankinio purškimo pistoleto svirti.
→ Ištraukite prietaiso kištuką iš kištukinio lizdo.
→ Atjunkite prietaisą nuo vandens tiekimo sistemos.

Transportavimas

⚠️ Atsargiai

Kad apsisaugotumėte nuo nelaimingų atsitikimų ir sužalojimų, transportuodami prietaisą atsižvelkite i jo masę (žr. techninius duomenis)

Transportavimas rankomis

→ Prietaisą traukite už transportavimo rankenos.

Transportavimas transporto priemonémis

→ Prieš transportavimą horizontalioje padėtyje: Ištraukite iš laikiklio valymo priemonės „Plug 'n' Clean“ baką ir uždarykite dangtelį.
→ Prietaisą užfiksuokite, kad nenuslystų ir neapvirstų.

Laikymas

⚠️ Atsargiai

Kad apsisaugotumėte nuo nelaimingų atsitikimų ir sužalojimų, rinkdami prietaiso laikymo vietą atsižvelkite i jo masę (žr. techninius duomenis)

Prietaiso laikymas

Prieš ilgesnį sandėliavimą, pvz., žiemą, papildomai laikykitės skyriaus „Priežiūra“ nurodymų.

→ Pastatykite prietaisą ant lygaus pavir- śiaus.
→ Paspauskite rankinio purškimo pistoleto atjungimo mygtuką ir aukšto slėgio žarną atjunkite nuo rankinio purškimo pistoleto.
→ Rankinio purškimo pistoletą įstatykite į laikiklj.
→ Purškimo antgalj užfiksuokite jo laikiklyje. Paveikslas P
→ Aukšto slėgio žarną užvyniokite ant žarnos būgno: atlenkite žarnos būgno rankeną ir sukitę ją pagal laikrodžio rodyklę, o tada rankeną vėl užlenkite.
→ Maitinimo laidą ir kitus priedus sudėkite į prietaisą.

Apsauga nuo šalčio

Démesio

Nevisiškai ištuštintus prietaisus ir priedus gali sugadinti šaltis. Prietaisą ir priedus visiškai ištuštinkite ir apsaugokite nuo užšalimo.

Kad apsisaugotumėte nuo pažeidimų:

→ Atjunkite prietaisą nuo vandens tiekimo sistemos.
→ Purškimo antgalj nuimkite nuo rankinio purškimo pistoleto.

→ ljunkite prietaisą jungikli nustatę ties „I/ON“, o rankinio purškimo pistoleto sver-tą spauskite tol, kol vanduo nestos te-kėti (maždaug 1 min.).
→ Išjunkite prietaisa.
→ laikykite juos nuo šalčio apsaugotoje patalpoje.

Priežiūra ir aptarnavimas

⚠️ Pavojus

Elektros srovės smūgio pavojus. Prieš visus įprastinės ir techninės priežiūros darbus išjunkite prietaisą ir ištraukite tinklo kištuką.

Priežiūra

Jei prietaiso ilgą laiką nenaudosite, pvz., žiemą:

Paveikslas Q

→ Plokščiareplémis ištraukite sieta, esanti vandens tiekimo movoje, ir išplaukite tekančiu vandeniu.

Techninė priežiūra

Prietaisas nereikalauja techninės priežiūros.

Pagalba gedimų atveju

⚠️ Pavojus

Elektros srovės smūgio pavojus. Prieš visus įprastinės ir techninės priežiūros darbus išjunkite prietaisą ir ištraukite tinklo kištuką.

Atlikti remonto darbus ir tvarkyti elektros įrangos dalis gali tik įgaliota klientų aptarnavimo tarnyba.

Naudodamiesi toliau pateiktu aprašu mažesnius gedimus pašalinsite patys.

Abejotinais atvejais kreipkitės į klientų ap- tarnavimo tarnybą.

Prietaisas neveikia

→ Patraukite purškimo pistoleto svirti – prietaisas įsijungia.
→ Patikrinkite, ar prietaiso duomenų lente- lėje nurodyta įtampa atitinka elektros šaltinio įtampa.
→ Patikrinkite, ar nepažeistas maitinimo laidas.

Prietaisas neveikia, variklis burzgia

ltampos sumažėjimas dėl per silpno elek- tros srovės tinklo arba naudojamo ilgintuvo.

→ ljungdami iš pradžių patraukite rankinio purškimo pistoleto svirtį, o po to nustatykite prietaiso jungiklį į padėtį „I/ON“ arba „eco“.

Nesusidaro slègis

→ Patikrinkite purškimo antgalio nuostatas.
→ Patikrinkite, ar vandens sistema tiekia pakankamą kiekį vandens.
→ Padidinkite įsiurbimo aukštį 0,5 m iš atviros movos.
→ Plokščiareplémis ištraukite sieta, esanti vandens tiekimo movoje, ir išplaukite tekančiu vandeniu.
→ Prieš naudojimą iš prietaiso išleiskite orą. Ijunkite prietaisą be prijungto purškimo antgalio ir palikite veikti tol, kol iš pisto- leto pasirodys vanduo be pursłu. Išjunkite prietaisą ir vėl prijunkite purškimo antgalį.

Stiprūs slėgio svyravimai

→ Aukšto slėgio purkštuko valymas: Ada- ta pašalinkite nešvarumus iš purkštuko ertmių ir palenkę į priekį išskalaukite.
→ Patikrinkite tiekiamo vandens kiekj.

Prietaisas nesandarus

→ Nedidelį prietaiso nesandarumą lemia techninės priežastys. Tačiau jei nesandarumas yra per didelis, kreipkitės į klientų aptarnavimo tarnybą.

Nesiurbiamos valomosios priemonės

→ Purškimo antgalio ir slėgio reguliato- riaus (Vario Power) naudojimas. Pasukite purškimo antgalį į padėti „Mix“.
→ Patikrinkite valomuju priemonių dozatoriaus nuostatas.
→ Patikrinkite, ar valymo priemonės „Plug 'n' Clean“ bakas su žemyn nukreipta anga yra valymo priemonių jungtyje.

Priedai ir atsarginės dalys

Specialüs priedai

Specialūs priedai padidina Jūsų prietaiso naudojimo galimybes. Daugiau informacijos apie tai galite gauti iš savo KÄRCHER pardavėjo.

Atsarginės dalys

Naudokite tik originalias KÄRCHER atsargines dalis. Atsarginių dalių apžvalgą rasite šios naudojimo instrukcijos pabaigoje.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės i savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Itampa	230 V1~50 Hz
Prijungiamų įtaisų galia	3,0 kW
Saugiklio rūšis	IP X5
Apsaugos klasė	I
Elektros tinklo saugiklis(inercinis)	16 A

Vandens prijungimo antgalis

Maks. atitekančio vandens slė-gis	0,6 MPa
Maks. atitekančio vandens temperatūra	60 °C
Maž. atitekančio vandens kie-kis	12 l/min
Didžiausias siurbimo aukštis	0,5 m

Galia

Darbinis slėgis	15 MPa
Maks. leistinas slėgis	16 MPa
Vandens debitas	9,2 l/min
Didžiausias debitas	10,0 l/min
Valymo priemonės debitas	0-0,3 l/min
Rankinio purškimo pistoleto sukuriama atatranka	23 N

Matmenys ir masė

Ilgis	404 mm
Plotis	461 mm
Aukštis	968 mm
Masė su priedais	21,9 kg

Nustatytos vertés pagal EN 60335-2-79

Delno / rankos vibracijos po-veikis	<2,5 m/s ^2 0,3 m/s ^2
Nesaugumas K
Garso slégio lygis L_pA	77 dB(A)
Neapibréžtis K_pA	3 dB(A)
Garantuotas triukšmo lygis L_WA + neapibréžtis K_WA	95 dB(A)

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

EB atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius EB direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Aukšto slėgio valymo mašina

Tipas: 1.168-xxx

Pasirašantys asmenys yra įgalioti parduotuvės vadovybės.

CEO

Dokumentaciją tvarkyti igaliotas asmuo:

S. Reiser
