KASUTUSJUHEND K7 ECO!OGIC CAR & HOME KARCHER

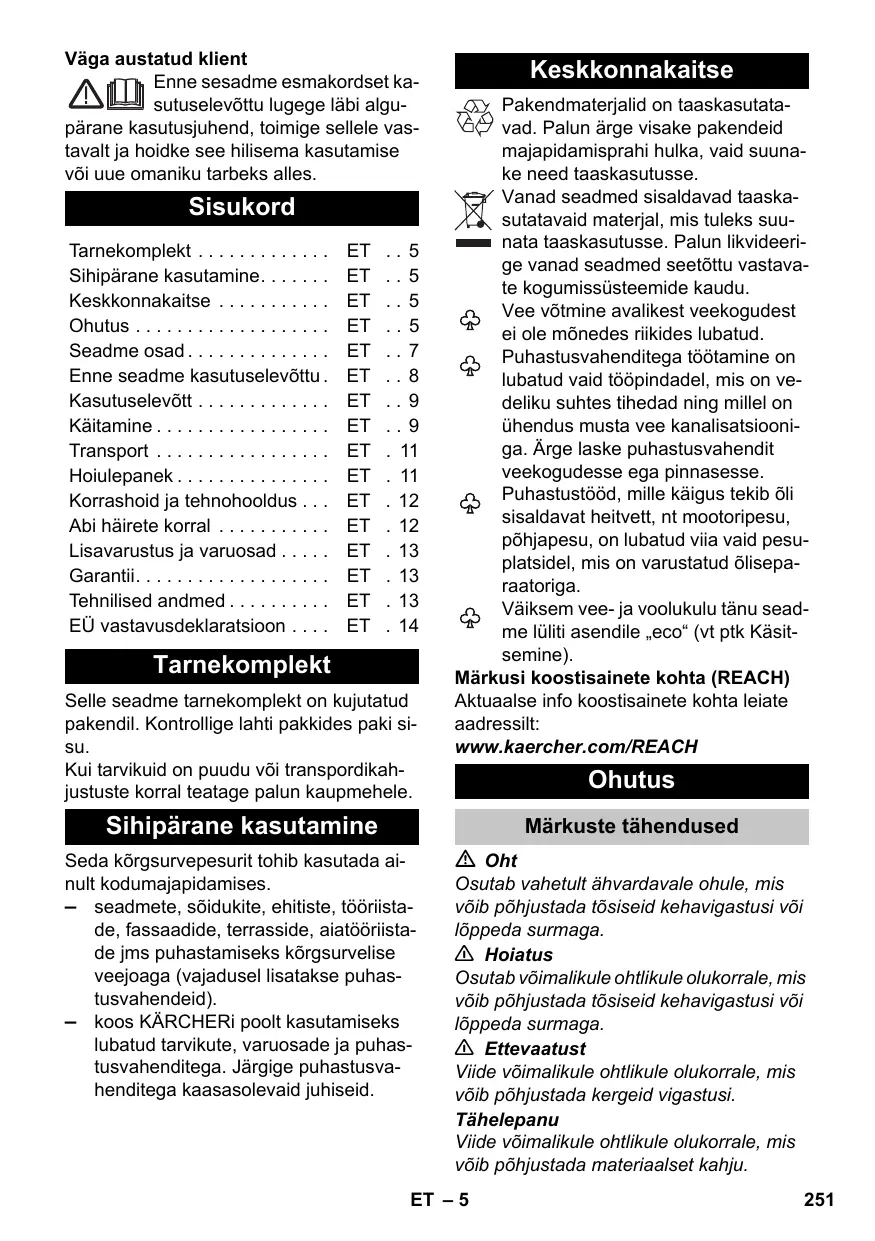

Väga austatud klient

Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algupärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sisukord

Tarnekomplekt ..... ET .. 5
Sihipärane kasutamine..... ET .. 5
Keskkonnakaitse ..... ET .. 5
Ohutus.... ET .. 5
Seadme osad.... ET .. 7
Enne seadme kasutuselevõttu. ET .. 8
Kasutuselevõtt . . . . . . . . . . ET .. 9
Käitamine.... ET .. 9
Transport . . . . . . . . . . . . . ET . 11
Hoiulepanek.... ET . 11
Korrashoid ja tehnohooldus . . . ET . 12
Abi häirete korral . . . . . . . . . ET . 12
Lisavarustus ja varuosad ..... ET . 13
Garantii.... ET . 13
Tehnilised andmed.... ET . 13
EÜ vastavusdeklaratsioon .... ET . 14

Tarnekomplekt

Selle seadme tarnekomplekt on kujutatud pakendil. Kontrollige lahti pakkides paki si-su.

Kui tarvikuid on puudu või transpordikah-justuste korral teatage palun kaupmehele.

Sihipärane kasutamine

Seda kõrgsurvepesurit tohib kasutada ainult kodumajapidamises.

• seadmete, söidukite, ehitiste, tööriistade, fassaadide, terrasside, aiatööriistade jms puhastamiseks körgsurvelise veejoaga (vajadusel lisatakse puhas-tusvahendeid).
• koos KÄRCHERi poolt kasutamiseks lubatud tarvikute, varuosade ja puhastusvahenditega. Järgige puhastusvahenditega kaasasolevaid juhiseid.

Keskkonnakaitse

Pakendmaterjalid on taaskasutata- vad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suuna- ke need taaskasutusse.

Vanad seadmed sisaldavad taaska-sutatavaid materjal, mis tuleks suu-nata taaskasutusse. Palun likvideeri-ge vanad seadmed seetõttu vastavate kogumissüsteemide kaudu.

Vee võtmine avalikest veekogudest ei ole mõnedes riikides lubatud.

Puhastusvahenditega töötamine on lubatud vaid tööpindadel, mis on vedeliku suhtes tihedad ning millel on ühendus musta vee kanalisatsiooniga. Ärge laske puhastusvahendit veekogudesse ega pinnasesse.

Puhastustööd, mille käigus tekib öli sisaldavat heitvett, nt mootoripesu, põhjapesu, on lubatud viia vaid pesuplatsidel, mis on varustatud öliseparaatoriga.

Väiksem vee- ja voolukulu tänu seadme lüliti asendile „eco“ (vt ptk Käsitsemine).

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

⚠️ Hoiatus

Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

⚠ Ettevaatust

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

Tähelepanu

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Seadmel olevad sümbolid

Kõrgsurvejuga ei tohi suunata inimestele, loomadele, töötava-tele elektriseadmetele ega seadmele endale.

Kaitske seadet külma eest.

Seadet ei ole lubatud ühendada vahetult avalikku veevärki.

Elektrilised komponendid

⚠️ Oht

• Ärge kunagi puudutage võrgupistikut ja pistikupesa märgade kätega.
  Enne igakordset kasutamist tuleb kontrollida, et vörgupistikuga toitejuhe oleks kahjustusteta. Kahjustatud toitekaabel lasta viivitamatult volitatud hooldustöökojal/elektrikul välja vahetada. Kui toitekaabel on defektne, ei tohi seadet kasutada.
  Kõik töötamispiirkonnas asuvad pingestatud detailid peavad olema veejugade eest kaitstud.
  Pikenduskaabli toitepistik ja pistmik peavad olema veekindlad ning ei tohi paikneda vees. Pistmik ei tohi ka põrandal olla. Soovitame kasutada kaablitrumleid, mis tagavad, et pistikupesad on vähemalt 60 mm põrandast kõrgemal.
  Jälgige, et toitejuhet või pikendusjuhet ei kahjustataks sellest ülesõitmisega, muljumisega, rebimisega ega muul viisil. Toitejuhtmed peavad olema kaitstud kuumuse, öli ja teravate servade eest.

⚠️ Hoiatus

■ Seadet tohib ühendada ainult vahelduv-voolutoitega. Pinge peab vastama seadme tüübisildil esitatud pingele.
■ Seadet tohib ühendada ainult pistiku-pessa, mis on elektrimontööri poolt pai-galdatud vastavalt standardile IEC 60364.
■ Mittesobivad elektrilised pikendusjuhtmed võivad olla ohtlikud. Välistingimustes võib kasutada ainult väljas kasutamiseks lubatud ja vastavalt tähistatud

piisava ristlõikepinnaga elektrilisi pikendusjuhtmeid: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²

■ Pikendusjuhe tuleb kaablitrumlilt alati täielikult maha kerida.
- Ohutuskaalutlustel soovitame põhimõt-teliselt kasutada seadet rikkevoolu kait-selülitiga (maks. 30 mA).

Ohutu käsitsemine

⚠️ Oht

Enne iga kasutamist tuleb kontrollida kahjustuste olemasolu olulistel komponentidel, nt körgsurvevoolikul, pesupüstolil ja ohutusseadistel. Kahjustatud komponendid kohe välja vahetada. Defektsete komponentidega seadet ei tohi kasutada.
Kõrgsurve veejuga ei tohi suunata teistele inimestele ega iseendale, et puhas-tada riideid või jalanõusid.
■ Mitte pritsida esemeid, mis sisaldavad tervisele ohtlikke materjale (nt asbesti).
Kõrgsurveline veejuga võib kahjustada või purustada sõidukite rehvid/rehviventiilid. Selle ohu esimeseks tunde-märgiks on rehvi värvuse muutus. Vigastatud sõiduki rehvid/rehviventiilid on eluohltlikud. Puhastamisel peab vahe-kaugus olema vähemalt 30 cm!
■ Hoidke pakendikiled lastele kättesaamatuna - lämbumisoht!

⚠️ Hoiatus

Lapset tai perehtymättömät henkilöt eivät saa käyttää laitetta.
Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed või kogemuste ja/või teadmisteta isikud; kui siis ainult nende ohutuse eest vastutava isiku järelevalve all või kui neid on õpetatud seadet kasutama ja nad on mõistnud sellest tulenevaid ohtusid.
■ Lapsed ei tohi seadmega mängida.
■ Laste üle peab olema järelevalve tagamaks, et nad seadmega ei mängiks.
Käitaja peab seadet kasutama sihipäraselt. Arvestada tuleb kohalikke iseärasusi ning seadmega töötades tuleb

pöörata tähelepanu ka läheduses viibivatele inimestele.

Kõrgsurvevoolikud, tarvikud ja ühendusdetailid on seadme ohutuse seisukohalt olulised. Kasutage ainult tootja poolt soovitatud kõrgsurvevoolikuid, tarvikuid ja ühendusdetaile.
- Ärge kasutage seadet, kui tööpiirkonnas viibib kõrvalisi isikuid, sel juhul peavad need isikud kandma kaitserõivastust.
Käesolev seade töötati välja tootja poolt tarnitavate või soovitatavate puhastusvahenditega kasutamiseks. Teiste pu-hastusvahendite või kemikaalide kasutamine võib mõjutada seadme ohutust.

⚠ Ettevaatust

Kui seade pikemat aega ei tööta, tuleb see pealülitist / seadme lülitist välja lülitada või toitepistik välja tömmata.
Värvitud pindade puhastamisel peab vahekaugus olema vähemalt 30 cm, et vältida kahjustusi.
- Ärge kunagi jätke seadet järelvalveta, kui see töötab.
- Ärge kasutage seadet temperatuuridel alla 0 °C.

Muud ohud

⚠️ Oht

• Ärge piserdage põlevaid vedelikke.
  ■ Mitte kunagi ei tohi seadmesse imeda lahusteid sisaldavat vedelikku või lahjendamata happeid ja lahusteid! Selliste ainete hulka kuuluvad nt bensiin, värvivedeldi ja kütteõli. Pihustumisel tekkiv udu on eriti tuleohtlik, plahvatusohtlik ja mürgine. Ärge kasutage atsetooni, lahjendamata happeid ja lahusteid, sest need söövitavad seadmes kasutatud materjale.
  ■ Plahvatusohtlikes piirkondades kasutamine on keelatud.
• Seadme kasutamisel ohtlikes piirkondades (nt tanklates) tuleb järgida asjakohaseid ohutuseeskirju.

Isiklik kaitsevarustus

Kaitseks tagasipritsiva vee ja mustuse eest kasutada sobivat kaitseriietust ja kaitseprille.

Stabilne asend

⚠ Ettevaatust

Enne igasugust tegevust seadmega või seadme juures tuleb tagada stabililne asend, et vältida seadme ümberkukkumisega seo-tud önnetusjuhtumeid või vigastusi.

→ Seadme stabiilne asend on tagatud, kui seade asetatakse tasasele pinnale.

Ohutusseadised

⚠ Ettevaatust

Ohutusseadised on mõeldud kasutaja kaitsmiseks ning neid ei tohi muuta ega neid mitteaktiivseks seada.

Seadme lüliti

Seadme lüliti hoiab ära seadme kogemata käimapaneku.

Lukustus blokeerib pesupüstoli hoova ja takistab seadme kogemata käivitamist.

Survelülitiga ülevooluventiil

Ülevooluventiil takistab lubatud töörõhu ületamist.

Kui pesupüstoli asuv päästik lastakse lahti, lülitub välja pumba rõhuhoidja ning kõrgsurve juga seiskub. Päästikule vajutamisel lülitub pump jälle sisse.

Seadme osad

Selles kasutusjuhendis kirjeldatakse mak- simaalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit).

Jooniseid vt volditaval lehe- küljel!

1 Libisemistõke
2 Ühendusdetail veevõtuliitmikule
3 Imemisvoolik
4 Veevõtuliitmik, sisseehitatud söelaga
5 Pesupüstoli hoiukoht
6 Seadme lüliti (0/OFF – 1/ON – eco)
7 Körgsurvevoolik
8 Puhastusvahendi doseerimisregulaator
9 Pesupüstoli hoiukoht

10 Körgsurvevooliku trummel
11 Transpordikäepide
12 Voolikutrumli käsivänt
13 Hoiukoht Plug 'n' Clean puhastusvahendi pudelile koos puhastusvahendi liitmikuga
14 Joatoru hoiukoht
15 Konks toitekaabli hoidmiseks
16 Toitepistikuga toitekaabel
17 Plug 'n' Clean puhastusvahendi pudel kaanega
18 Transpordiratas
19 Pesupüstol
20 Pesupüstoli lukustus
21 Klahv kõrgsurvevooliku lahutamiseks pesupüstolist
22 Pritsetoru mustusefreesiga tugeva mustuse jaoks Prügifrees saavutab maksimaalse pu- hastusjõu standardrežiimis.
23 Rõhu reguleerimisega joatoru (Vario Power) Sobib töötamiseks lüliti asendis „eco“. Köige tavalisemateks puhastustöödeks. Töörõhku saab sujuvalt reguleeri-da „Min“ ja „Max“ vahel. Asendis „Mix“ saab lisada puhastusvahendit. Töörõhu reguleerimiseks vabastage pesupüstoli hoob ja keerake joatoru soovitud asendisse.

\* Lisavarustusse kuuluvad tarvikud

24 Delta-Racer D150
Delta-Racer ühendab pesuharja pöörleva körvsurvejoaga. Sellega sobib see eriti hästi autode või tugevalt määrdu-nud pindade puhastamiseks.
25 Vahuotsak puhastusvahendi paagiga Puhastusvahend võetakse paagist sis-se ja tekib tugev puhastusvahendi vaht.

\*\* Ei kuulu tarnekomplekti

26 Vee pealevoolu voolik
Kasutada tuleb standardse liitmikuga tekstiiliga tugevdatud veevoolikut. Läbimõõt vähemalt 13 mm (1/2"); pikkus vähemalt 7,5 m.
27 Veefilter (Tellimisnumber 4.730-059)

Enne seadme kasutuselevõttu

Tarvikute paigaldamine

Jooniseid vt kokkuvolditava- telt lehekülgedelt!

Paigaldage enne kasutuselevõttu seadmega kaasas olevad lahtised osad.

Pesupüstoli hoidiku paigaldamine

Joonis A

→ Pange alumine hoidik õnarustesse ja lükake ette. Hoidik fikseerub kuuldavalt asendisse.

Joonis B

→ Pange ülemine hoidik kohale ja suruge lõpuni alla.

Konksu paigaldamine toitekaabli hoidmiseks

Joonis C

→ Suruge hoidekonks sisse ja laske asendisse fikseeruda.

Puhastusvahendis doseerimisregulaatori paigaldamine

→ Ühendage mölemad puhastusvahendi voolikud liitmikega.
→ Pagne kohale doseerimisregulaator ja kinnitage 2 kruviga.
Märkus: Paigaldamisel jälgige kindlasti, et doseerimisregulaatori 'keeled' satuksid korpuses selleks ettenähtud önarustesse.

Transpordikäepideme paigaldamine

Joonis E

→ Kerige körgsurvevoolik voolikutrumlile. Joonis F

→ Lükake pealekeritud körgsurvevooliku vaba ots läbi doseerimisregulaatoris olevate avade.

Joonis G

→ Suruge lühikese kõrgsurvevooliku ühendusnippel messingist pessa, kuni see kuuldavalt asendisse fikseerub. Tõmmake kõrgsurvevoolikust, et kontrollida, kas ühendus on kindel.

Kõrgsurvevooliku ühendamine pesupüstoliga

Joonis

→ Torgake körgsurvevoolik pesupüstolisse, kuni see kuuldavalt asendisse fikseerub.

Märkus: Jälgige, et ühendusnippel oleks öiges suunas.

Tömmake körgsurvevoolikust, et kontrollida, kas ühendus on kindel.

Veevarustus

Tähelepanu

Vees olev mustus võib kõrgsurvepumpa ja tarvikuid kahjustada. Kaitseks soovitame kasutada KÄRCHERi veefiltrit (lisavarustus, tellimise nr 4.730-059).

Ühendamiseks vajalikke andmeid vt tüübisildilt/tehnilisest dokumentatsioonist.

Jälgige veevärgiettevõtte eeskirju.

Veevarustus veevärgist

⚠️ Hoiatus

Vastavalt kehtivatele eeskirjadele ei tohi seadet kunagi kasutada ilma joogiveevõrgu juurde paigaldatud süsteemieraldajata. Kasutada tuleb firma KÄRCHER sobivat süsteemieraldajat või alternatiivina standardile EN 12729 tüüp BA vastavat süsteemieraldajat.

Läbi süsteemieraldaja voolanud vesi ei kölba enam juua.

Tähelepanu

Ühendage tagasivoolutakisti alati veevarustusega, mitte kunagi vahetult seadmega.

Joonis J

→ Keerake kaasasolev ühendusdetail seadme veevõtuliitmiku külge.
→ Torgake vee pealevooluvoolik veeliitmikule.

Märkus: Pealevooluvoolik ei kuulu tarnekomplekti.

→ Ühendage veevoolik veevõrguga.

→ Avage veekraan täielikult.

Vett võtke lahtistest mahutitest

Märkus: Vees olev mustus võib vigastada kõrgsurvepumpa ja tarvikuid. Kaitseks soovitatakse kasutada KÄRCHERi veefiltrit (li-savarustus, tellimisnr 4.730-059).

Märkus: Max. sissevõtukõrgus on 0,5 m.

→ Täitke sissevõtuwoolik veega.
→ Joonis K

Kruvige imivoolik seadme veeliitmiku külge ja riputage veeallikasse (nt vihmaveetünni).

Kasutuselevõtt

Tähelepanu

Kuivalt töötamine rohkem kui 2 minuti vältel põhjustab kõrgsurvepumbal kahjustusi. Kui seade ei tekita 2 minuti vältel rõhku, tuleb see välja lülitada ja toimida vastavalt peatükis "Abi häirete korral" toodud juhistele.

Joonis L

→ Kerige körgsurvevoolik täielikult voolikutrumliit maha. Seejuures hoidke transpordikäepidet vastu.

Märkus: Kui käsivänt on kinnitusasendis, suruge see eelnevalt üles.

→ Torgake vörgupistik seinakontakti.
→ Lülitage masin sisse „I/SEES“.
→ Vabastage pesupüstoli hoob.
→ Tõmmake uuesti hoovast, seade lülitub tööle.

Laske seadmel töötada (max. 3 minutit), kuni pesupüstolist väljuvas vees ei ole mulle.

→ Vabastage pesupüstoli päästik.

Märkus: Kui hoovast jälle lahti lastakse, lülitub masin uuesti välja. Süsteemis säilib körgrõhk.

→ Blokeerige pesupüstoli hoob.

Käitamine

⚠️ Oht

Kõrgsurve düüdist väljuva veejoa tõttu mõjub pihustipüstolile tagasilöögijõud. Seiske kindlalt paigal, hoidke pesupüstolit ja joatoru tugevasti kinni.

⚠️ Oht

Kõrgsurveline veejuga võib mittesihipärasel kasutamisel ohtlik olla. Juga ei tohi suunata inimestele, loomadele, töötavale elektrilisele aparatuurile ega seadmele endale.

Tähelepanu

Ärge puhastage autorehve, lakki ega tundlikke pindu nagu puit mustusefreesiga - vigastamisoht.

Tähelepanu

Lakikahjustuste oht

Pesuharjaga töötades peab hari olema puhas.

Joonis M

→ Torgake joatoru pesupüstolile ja fiksee-rige, pöörates seda 90°.
→ Vabastage pesupüstoli hoob.
→ Tõmmake uuesti hoovast, seade lülitub tööle.

Lüliti asend „eco“

Märkus: Kui kasutatakse surve reguleerimisega joatoru, annab lüliti asend „eco“ 20% vee- ja voolukokkuhoidu.

Lüliti asendi „eco“ soovitatavad kasutusalad

Töötamine puhastusvahendiga

⚠️ Oht

Valede puhastusvahendite või kemikaalide kasutamine võib mõjutada seadme ohutust.

Kasutage puhastamiseks eranditule KÄRCHER puhastus- ja hooldusvahendeid, sest need on välja töötatud spetsiaalselt teie seadmega kasutamiseks. Teiste puhastus- ja hooldusvahendite kasutamine võib põhjustada kiiremat kulumist ja garantiiõiguse kaotamist. Palun küsige spetsialiseeritud kauplustest või pöörduge info saamiseks otse KÄRCHER poole.

⚠️ Oht

Puhastusvahendite vale kasutamine võib põhjustada tõsiseid vigastusi või mürgitusi. Puhastusvahendite kasutamise korral tuleb järgida puhastusvahendi tootja ohutuskaarti, eriti seoses isikliku kaitsevarustuse kasutamisega.

Mäkusi puhastusvahendi kohta: Enam-kasutatavaid KÄRCHERi puhastusvahendeid saab nende seadmete jaoks osta juba kasutusvalmina Plug 'n' Clean puhastusvahendi kaanega mahutis. Nii jääb ära tülikas ümbervalamine.

Joonis N

→ Võtke ära Plug 'n' Clean puhastusvahendi pudeli kaas ja suruge pudel suue allapoole puhastusvahendi liitmikku.

Joonis

→ Reguleerige puhastusvahendi kogust puhastusvahendi doseerimisregulaatorist.
→ Kasutage rõhu reguleerimisega joatoru (Vario Power)
→ Keerake joatoru asendisse „Mix“. Märkus: Nii lisatakse töö käigus puhastusvahendi lahus veejoale.

Soovitatav puhastusmeetod

→ Puhastusvahend piserdada säästlikult kuivale pinnale ja lasta mõjuda (mitte kuivatada).
→ Lahtileotatud mustus kõrgsurvejoaga maha pesta.

Lisavarustus

Vahuotsak

→ Täitke vahuotsaku puhastusvahendi paak puhastusvahendi lahusega (jälgige puhastusvahendi pakendil olevat annustamisjuhist).
→ Ühendage vahuotsak puhastusvahendi paagiga.
→ Torgake vahuotsak pesupüstolile ja fikseerige, pöörates seda 90°.

Töö katkestamine

→ Vabastage pesupüstoli päästik.
→ Blokeerige pesupüstoli hoob.
→ Torgake pesupüstol pesupüstoli hoidikusse.
→ Pikematel tööpausidel (üle 5 minuti) lülitage seade lisaks ka välja "0/VÄLJAS".

Töö lõpetamine

⚠ Ettevaatust

Lahutage kõrgsurvevoolik pesupüstolilt või seadme küljest ainult siis, kui süsteemis ei ole rõhku.

⚠️ Hoiatus

Pealevoolu- või kõrgsurvevooliku lahutamisel võib pärast tööd ühendustest tulla tulist vett.

→ Tõmmake Plug 'n' Clean puhastusvahendi pudel pesast välja ja pange kaas peale. Säilitamiseks keerake 180° ja asetage pessa.
→ Vabastage pesupüstoli päästik.
→ Lülitage masin välja „0/VÄLJAS“.
→ Veekraan sulgeda.
→ Vajutage püstoli päästikule, et eemaldada süsteemist jääkrõhk.
→ Blokeerige pesupüstoli hoob.
→ Tõmmake võrgupistik seinakontaktist välja.
→ Lahutage masin veevarustusest.

Transport

⚠ Ettevaatust

Et vältida transportimisel önnetusjuhtumeid või vigastusi, tuleb jälgida seadme kaalu (vt tehnilised andmed).

Käsitsi transportimine

→ Tõmmake seadet transpordikäepide- mest.

Transportimine söidukites

→ Enne transportimist lebavas asendis: Tõmmake Plug 'n' Clean puhastusvahendi pudel pesast välja ja pange kaas peale.
→ Kinnitage seade libisemise ja ümbermineku vastu.

Hoiulepanek

⚠ Ettevaatust

Et vältida transportimisel önnetusjuhtumeid või vigastusi, tuleb ladustamiskoha valikul jälgida seadme kaalu (vt tehnilised andmed).

Seadme ladustamine

Enne pikemat ladustamist, nt talvel, tuleb lisaks silmas pidada hoolduspeatükis too-dud nõudeid.

→ Pange pühkimismasin tasasele pinnale.
→ Suruge pesupüstoli eraldusklahvile ja võtke kõrgsurvevoolik pesupüstoli küljest ära.
→ Torgake pesupüstol pesupüstoli hoidikusse.
→ Laske joatoru fikseeruda joatoru kinnituskohta.

Joonis P

→ Kõrgsurvevooliku kerimine voolikutrumliile: Lükake voolikutrumli vänt välja, keerake pääripäeva ja vajutage vänt jälle kinni.
→ Hoidke toitekaablit ja tarvikuid seadme juures.

Jäätumiskaitse

Tähelepanu

Kui seadmed ja tarvikud ei ole täiesti tüh-jad, võivad need pakasega puruneda. Tüh-jendage seade ja tarvikud täielikult ja kaits-ke neid pakase eest.

Kahjustuste vältimiseks:

→ Lahutage masin veevarustusest.
→ Pritsetoru võtta püstoli küljest ära.

→ Lülitage seade sisse, asend (1/ON), ja vajutage pritsepüstoli päästikule seni, kuni vett enam välja ei tule (ca 1 min).
→ Lülitage seade välja.
→ Säilitage masinat ja kõiki tarvikuid ruumis, mille temperatuur ei lange allapoo-le nulli.

Korrashoid ja tehnohooldus

⚠️ Oht

Elektrilöögi oht. Lülitage enne köiki hool- dustöid seade välja ja tömmake vörgupistik välja.

Hooldus

Enne pikemat seismajätmist, näiteks talveks:

Joonis Q

→ Tõmmake veevõtuliitmiku sõel näpits-tangidega välja ja peske voolava vee all puhtaks.

Tehnohooldus

Seade on hooldusvaba.

Abi häirete korral

⚠️ Oht

Elektrilöögi oht. Lülitage enne köiki hool- dustöid seade välja ja tömmake vörgupistik välja.

Remonditöid ja töid elektriliste komponenti-de juures tohib teha ainult volitatud hool-dustöökoda.

Paljud törked saate alljärgneva loendi abiga ise kõrvalda.

Kahtluse korral palun pöörduda volitatud hooldustöökoja poole.

Seade ei tööta

→ Tõmmake pesupüstoli hooba, seade lülitub sisse.
→ Kontrollige, kas tüübisildile märgitud pinge vastab vooluallika pingele.
→ Kontrollige toitekaablit vigastuste osas.

Masin ei käivitu, mootor põriseb

Pingelangus liiga nõrga vooluvõrgu tõttu või pikenduskaabli kasutamisel.

→ Sisselülitamisel tömmake köigepealt pesupüstoli hooba, seejärel viige seadme lüliti asendisse „I/ON“ või „eco“.

Seadmes puudub surve

→ Kontrollige joatoru seadistust.
→ Kontrollige, kas veevarustus tagab piisava veekoguse.
→ On ületatud sissevõtukõrgus 0,5 m vee sissevõtul lahtisest mahutist.
→ Tõmmake veevõtuliitmiku sõel näpits-tangidega välja ja peske voolava vee all puhtaks.
→ Seade enne kasutamist õhutada. Lülitage seade sisse ilma ühendatud joatoruta ja laske töötada (maks. 2 minutit), kuni püstolist väljuvas vees ei ole mulle. Lülitage seade välja ja ühendage joatoru uuesti külge.

Surve tugev köikumine

→ Kõrgsurvedüüsi puhastamine: Eemaldage nõelaga mustus düüsiavast ning peske eest veega üle.
→ Kontrollige pealevoolava vee kogust.

Seade lekib

→ Masina väike leke on tehniliselt tingitud. Tugeva lekke korral pöörduge volitatud hooldustöökoja poole.

Puhastusainet ei võeta sisse

→ Kasutage rõhu reguleerimisega joatoru (Vario Power)
Keerake joatoru asendisse „Mix“.
→ Kontrollige puhastusvahendi doseeri-misregulaatori seadistust.
→ Kontrollige, kas Plug 'n' Clean puhas-tusvahendi pudel on suue allapoole pu-hastusvahendi liitmikus.

Erivarustus laiendab seadme kasutusvõimalusi. Täpsemat teavet selle kohta saab KÄRCHERi volitatud edasimüüjalt.

Varuosad

Kasutage eranditult KÄRCHERi originaal-varuosi. Varuosade loend on käesoleva kasutusjuhendi lõpus.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiijal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Aadressid leiate:

Elektriühendus
Pinge	230 V1~50 Hz
Tarbitav võimsus	3,0 kW
Kaitseaste	IP X5
Elektriohutusklass	I
Võrgukaitse (inertne)	16 A
Veevõtuühendus
Juurdevoolurõhk (max)	0,6 MPa
Juurdevoolava vee temperatuur (max)	60 °C
Juurdevoolu hulk (min)	12 l/min
Maks. imikõrgus	0,5 m
Jõudluse andmed
Töörõhk	15 MPa
Max lubatud rõhk	16 MPa
Jõudlus, vesi	9,2 l/min
Maksimaalne pumpamisko-gus	10,0 l/min
Jõudlus, puhastusvahend	0-0,3 l/min
Pritsepüstoli reaktiivjõud	23 N
Mõõtmed ja kaalud
Pikkus	404 mm
Laius	461 mm
Kõrgus	968 mm
Kaal, tööks valmis koos lisa-seadmetega	21,9 kg
Tuvastatud väärtused vastavalt standardile EN 60335-2-79
Käte/käsivarte vibratsiooni-väärtus	<2,5 m/s ^2 0,3 m/s ^2
Ebakindlus K
Helirõhu tase L _pA	77 dB(A)
Ebakindlus K _pA	3 dB(A)
Müratase L _WA + ebakindlus K _WA	95 dB(A)

Jäetakse öigus teha tehnilisi muudatusi.

EÜ vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstruktsioonilt EÜ direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Asjakohased EÜ direktiivid:

2000/14/EÜ

2004/108/EÜ

2006/42/EU (+2009/127/EU)

2011/65/EL

Kohaldatud ühtlustatud standardid:

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Järgitud vastavushindamise protseduur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 92

Garanteeritud: 95

Allakirjutanud toimivad juhatuse korraldusel ja volitusel.

H. Jenner

CEO

S. Reiser

Head of Approbation

dokumentatsiooni eest vastutav isik:

S. Reiser
