NÁVOD NA OBSLUHU ACC3100D DOMETIC
Dôkladne si prečítajte tento návod a dodržiavajte všetky pokyny, usmernenia a varovania uvedené v tomto návode k výrobku, aby bolo zaručené, že výrobok bude vždy správne nainštalovaný, používaný a udržiavaný. Tento návod MUSÍ byť priložený k výrobku.
Používaním tohto výrobku týmto potvrdzujete, že ste si dôkladne prečítali všetky pokyny, usmernenia a varovania a že rozumiete a súhlasíte s dodržiavaním všetkých uvedených podmienok. Súhlasíte, že tento výrobok budete používať iba v súlade so zamýšľaným použitím a v súlade s pokynmi, usmerneniami a varovaniami uvedenými v tomto návode k výrobku, ako aj v súlade so všetkými platnými zákonmi a nariadeniami. V prípade, že si neprečítate a nebudete sa riadiť pokynmi a varovaniami uvedenými v tomto návode, môže to mať za následok vaše poranenie alebo poranenie iných osôb, poškodenie vášho výrobku alebo poškodenie majetku v jeho blízkosti. Tento návod na obsluhu výrobku vrátane pokynov, usmernení a varovaní a súvisiaca dokumentácia môže podliehať zmenám a aktualizáciám. Najaktuálnejšie informácie o výrobku nájdete na adrese epdvn f outjepn f ujdjdpn.
2 Vysvetlenie symbolov
Signálne slovo identifikuje bezpečnostné správy a správy o škodách na majetku a tiež označuje stupeň alebo úroveň závažnosti nebezpečenstva.
VÝSTRAHA!
Označuje nebezpečnú situáciu, ktorej následkom môže byť smrť alebo vážne zranenie, ak sa jej nezabráni.
UPOZORNENIE!
Označuje nebezpečnú situáciu, ktorej následkom môže byť malé alebo stredne ťažké zranenie, ak sa jej nezabráni.
POZOR!
Označuje situáciu, ktorej následkom môže byť poškodenie majetku, ak sa jej nezabráni.
POZNÁMKA Doplňujúce informácie týkajúce sa obsluhy produktu.
VÝSTRAHA! Nedodržanie týchto varovaní môže mať za následok smrť alebo vážne poranenie.
SK
Opravy spotrebiča smie vykonávať iba kvalifikovaný personál, ktorý je oboznámený s rizikami, ktoré sú s tým spojené, a s príslušnými predpismi. Neodborné opravy môžu spôsobiť vážne nebezpečenstvo. V prípade potreby opravy sa obráťte na servisné stredisko vo vašej krajine (pozri epn f ujd;dpn -ef břf s). Spotrebič sa musí inštalovať v súlade s vnútroštátnymi predpismi pre elektrickú a mechanickú inštaláciu. Elektrické spotrebiče nie sú detské hračky. Deti nedokážu správne posúdiť riziká, ktoré predstavujú elektrické prístroje. Nenechávajte deti, aby používali elektrické prístroje bez dozoru. Osoby, ktoré z dôvodu ich fyzických, zmyslových či duševných schopností alebo nedostatku neskúsenosti či neznalosti nie sú schopné spotrebič bezpečne používať, ho nesmú používať bez dozoru alebo poučenia od zodpovednej osoby. V prípade požiaru neskladajte horný kryt spotrebiča. Namiesto toho použite povolené hasiace prostriedky. Na hasenie nepoužívajte vodu. Spotrebič musí byť uskladnený v miestnosti bez prítomnosti zdrojov s nepretržitou prevádzkou otvoreného plameňa (napríklad plynový spotrebič v prevádzke) alebo zdrojov zapaľovania (napríklad elektrický ohrievač v prevádzke). Spotrebič musí byť uskladnený v horizontálnej polohe na suchom, vetranom a prekrytom mieste. Spotrebič neprepichujte alebo nehádžte do ohňa.
UPOZORNENIE! Nedodržanie týchto upozornení môže mať za následok ľahké alebo stredne ťažké poranenie.
Spotrebič zapnite len vtedy, ak ste si istí, že kryt a káble nie sú poškodené. Nepoužívajte spotrebič v blízkosti horľavých kvapalín alebo v uzavretých priestoroch. Postarajte sa, aby horľavé predmety neboli skladované alebo namontované v blízkosti výstupu vzduchu. Musí byť dodržaná minimálna vzdialenosť 10 cm. Nesiahajte do výstupov vzduchu a do spotrebiča nevkladajte žiadne cudzie predmety. Vždy noste ochranné okuliare a rukavice.
POZOR! Nebezpečenstvo poškodenia
Spotrebič sa musí skladovať tak, aby sa predišlo vzniku mechanického poškodenia. Pred montážou skontrolujte, či by sa pri montáži spotrebiča nepoškodili jednotlivé komponenty vozidla (napríklad svetlá, skrinky, dvere). Výrobca vozidla už mohol vyznačiť body, kde je možné urobiť otvor pre montáž spotrebiča bez rizika, že dôjde k oslabeniu konštrukcie alebo preseknutiu elektrických káblov. Pred montážou sa poraďte s výrobcom vozidla, či je nadstavba dimenzovaná na statickú hmotnosť a zaťaženie vetracím systémom, ak je vozidlo v pohybe. Utesnite všetky otvory, ktoré vznikli pri montáži vetracieho systému. Ako miesto montáže vyberte plochú a dostatočne rovnú zónu v strede dvoch pozdĺžnych profilov strechy vozidla. Zabezpečte, aby v interiéri vozidla nebola žiadna prekážka, ktorá by bránila upevneniu skrinky rozvádzania vzduchu (ADB) a prúdeniu čerstvého vzduchu cez výstupy vzduchu. Na prístroji neuskutočňujte žiadne zmeny alebo prestavby! S namontovaným spotrebičom nesmiete vojsť s obytným automobilom do automatickej automyvárne.
4 Rozsah dodávky
1

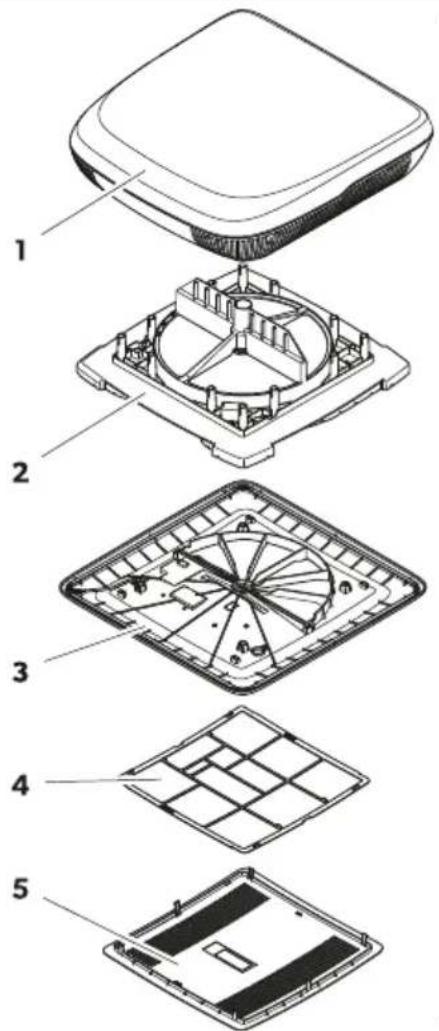

| 11 Strešná jednotka so strediacim krúžkom (íba pre strešné otvory 400 × 400 mm) |
| 21 Jednotka výmenníka tepla |
| 31 Vnútorný kryt |
| 41 Vzduchový filter |
| 51 Stredový kryt |
| -1 Montážna súprava (objednáva sa samostatne pre ACC3100DWHA) |
| -1 Krátky návod na obsluhu |
| --V závislosti od modelu: Návody na montáz pre príslušenstvo |
5 Príslušenstvo
| Výrobok Č. výr. | |
| Čistič vzduchu 9620005077 | |
| LED svetlo 9620005081 | |
| Zosilňovač výkonu 9600050054 | |
| Solárna súprava 9620005074 | |
| Vnútorný vzduchový filter 9620015799 | |
| Vonkajší vzduchový filter 9620015800 | |
6 Cieľová skupina
Mechanickú a elektrickú inštaláciu a nastavenie zariadenia musí vykonať kvalifikovaný technik, ktorý preukázal zručnosti a znalosti týkajúce sa konštrukcie a prevádzky automobilového domáceho vybavenia a inštalácií, a ktorý je oboznámený s platnými predpismi krajiny, v ktorej sa zariadenie bude inštalovať a/alebo používať, a absolvoval bezpečnostné školenie zamerané na identifikáciu konkrétnych nebezpečenstiev a ich predchádzaniu.
7 Používanie v súlade s určením
Vetrací systém je určený na montáž do obytných automobilov, karavanov a rekreačných lodí.
Vetrací systém nie je vhodný pre:
• domy - byty a apartmány - diaľkové autobusy - stavebné stroje • poľnohospodárske stroje - kamióny
Tento výrobok je vhodný iba na určené použitie a použitie v súlade s týmto návodom.
Tento návod obsahuje informácie, ktoré sú nevyhnutné pre správnu inštaláciu a/alebo obsluhu výrobku. Chybná inštalácia a/alebo nesprávna obsluha či údržba bude mať za následok neuspokojivý výkon a možnú poruchu.
Výrobca nenesie žiadnu zodpovednosť za akékoľvek poranenia či škody na výrobku spôsobené:
- nesprávnou inštaláciou alebo pripojením vrátane nadmerného napätia
- nesprávnou údržbou alebo použitím iných ako originálnych náhradných dielov poskytnutých výrobcom
- Zmeny produktu bez výslovného povolenia výrobcu
- Použitie na iné účely než na účely opísané v návode
Firma Dometic si vyhradzuje právo na zmenu vzhľadu a technických parametrov výrobku.
8 Montáž
VÝSTRAHA! Nebezpečenstvo úrazu elektrickým prúdom
Elektrické napájanie musí byť pripojené kvalifikovaným elektrikárom, ktorý preukázal zručnosti a znalosti týkajúce sa konštrukcie a prevádzky elektrických zariadení a inštalácií a absolvoval bezpečnostné školenie na identifikáciu a predchádzanie príslušným nebezpečenstvám. Pri prácach na vetracom systéme prerušte všetky prívody elektrického prúdu. Ubezpečte sa, že zariadenie sa nedá opätovne pripojiť.
VÝSTRAHA! Nebezpečenstvo úrazu elektrickým prúdom
Zariadenie sa musí inštalovať v súlade s vnútroštátnymi predpismi pre elektroinštaláciu. Ak zariadenie nahradí okno alebo svetlík s funkciou núteného vetrania dôležitým pre bezpečnosť, je potrebné pridať prídavné bezpečnostné vetracie zariadenia (napr. hubový ventilátor alebo podobne). Ak máte pochybnosti, obráťte sa na výrobcu vozidla.
UPOZORNENIE! Nebezpečenstvo poranenia
Nesprávna montáž vetracieho systému môže viesť k neopraviteľným škodám zariadenia a ohroziť bezpečnosť používateľa. Vetrací systém prenášajte alebo zdvíhajte vždy vo dvojici. Pred montážou skontrolujte umiestnenie existujúcich káblových zväzkov, káblov a iných komponentov v oblasti montáže, najmä takých, ktoré nie je vidieť pri montáži zariadenia (pri vrtaní alebo skrutkovaní a pod.). Káble upevnite a uložte tak, aby nehrozilo nebezpečenstvo zakopnutia a aby bolo vylúčené poškodenie káblov. Vždy používajte ochranné okuliare a rukavice.
POZOR! Nebezpečenstvo poškodenia
Ak sa musia vedenia viesť cez steny s ostrými hranami, použite duté potrubia príp. priechodky určené pre vedenia. Na elektricky vodivé materiály (kovy) neumiestňujte voľne alebo ostro lomené vedenia. Neťahajte za káble. Rešpektujte statiku strechy vozidla. Strecha vozidla musí byť schopná uniesť hmotnosť vetracieho systému bez toho, aby došlo k jej preliačeniu alebo zdeformovaniu. Ak máte pochybnosti, obráťte sa na výrobcu vozidla.
Výber spôsobu montáže vetracieho systému:
POZNÁMKA
- Vyberte si rovnú a dostatočne rovnú plochu v strede vozidla.
- Sklon strechy na montážnej ploche nesmie byť väčší ako 5°. Je možný sklon smerom dole v smere jazdy až do 15°.
SK

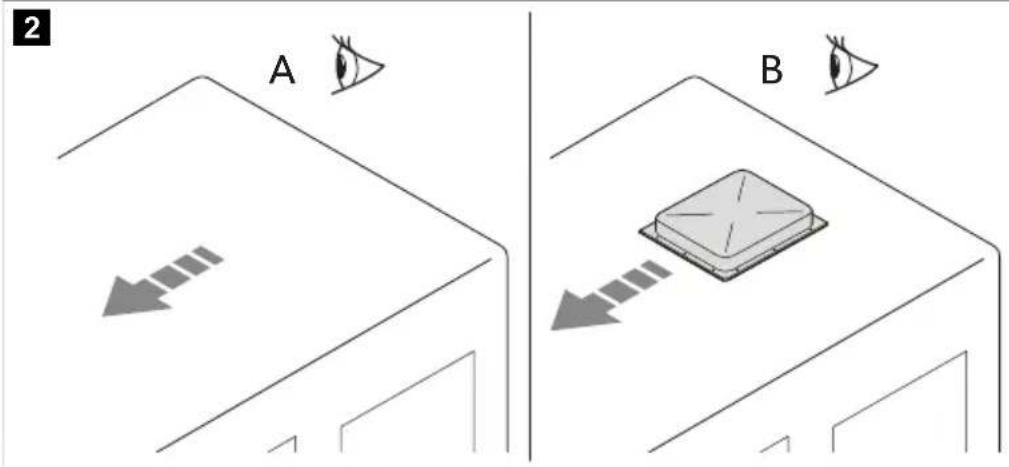

Zvoľte si vlastný spôsob montáže vetracieho systému:
- Vytvorte nový otvor (A). V tomto prípade musí byť otvor spevnený vhodným rámom.
- Použite existujúci otvor vo vozidle (B), ako napríklad strešný svetlík alebo výmena starého zariadenia.
Vytvorenie nového otvoru

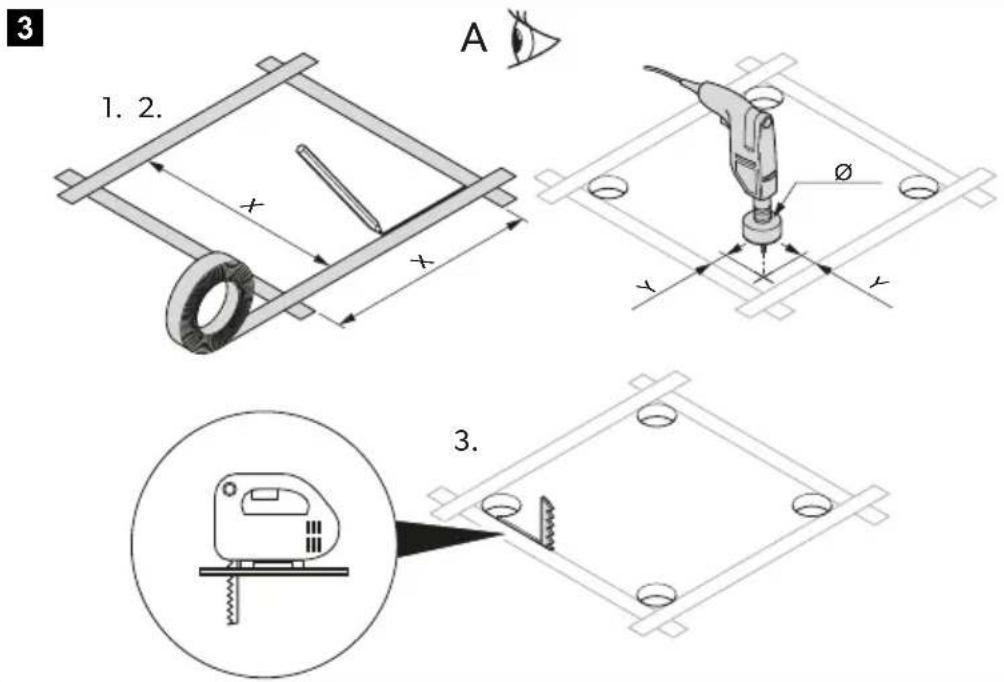

- Vyberte na streche zónu v strede medzi dvomi pozdĺžnymi profilmi.
- Označte umiestnenie a rozmery otvoru.
| Verzia 1 Verzia 2 |
| X 355 mm 400 mm | |
| Y 5 mm 12 mm | |
| ∅ 10 mm 24 mm | |
- Vyvŕtajte rohy.
POZOR! Nebezpečenstvo poškodenia
- Otvor na streche starostlivo a opatrne vyrežte s priamočiarou pílou alebo podobným nástrojom.

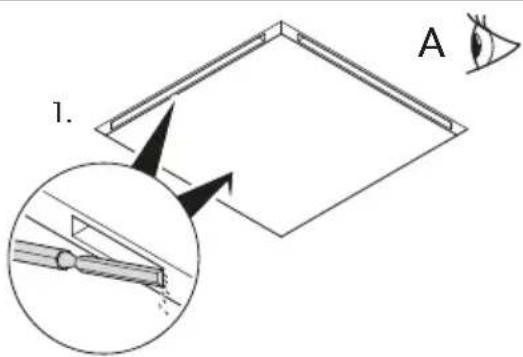

- Skontrolujte, či strešný otvor potrebuje spevnenie.
POZNÁMKA Okraje musia byť vzájomne paralelné k sebe.
4

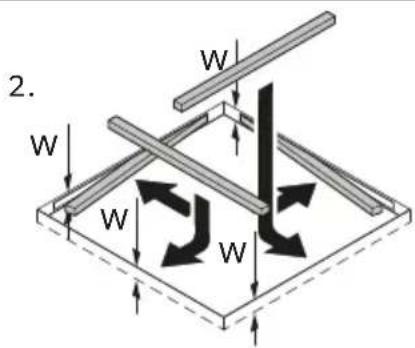

- Ak je to potrebné, odstráňte vypenenie podľa šírky vašich spevňovacích/vystužovacích líšt (nie sú súčasťou dodávky).
- Zosilňovacie lišty prispôsobte.
Montáž do existujúceho otvoru

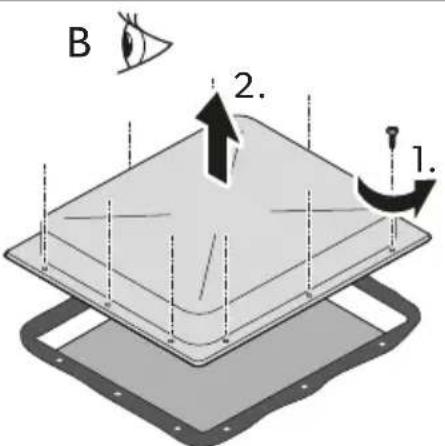

- Demontujte všetky skrutky a upevňovacie prípravky existujúceho strešného svetlíka alebo zariadenia.
5
- Vyberte strešný svetlík alebo zariadenie.
- Odstráňte tesniacu hmotu okolo otvoru škrabkou alebo podobným nástrojom.
Montáž voliteľného príslušenstva (v závislosti od modelu)
POZOR! Nebezpečenstvo poškodenia
Pred vykonaním elektrických pripojení si pozrite správny montážny postup. Riaďte sa návodmi na montáž príslušenstva (voliteľné).
SK
- Skontrolujte, či sa údaje o napätí na typovom štítku vetracieho systému zhodujú s údajmi na zdroji napájania. Vetrací systém musí byť pripojený do elektrického obvodu, ktorý je schopný poskytovať potrebný prúd.
- Namontujte celopólový spínač so šírkou rozpojenia kontaktu minimálne 3 mm na strane montáže.
- Zvoľte prierez vodiča podľa dĺžky napájacieho kábla:
- Dĺžka < 7,5 m: 1,5 mm 2
- Dĺžka > 7,5 m: 2,5 mm 2

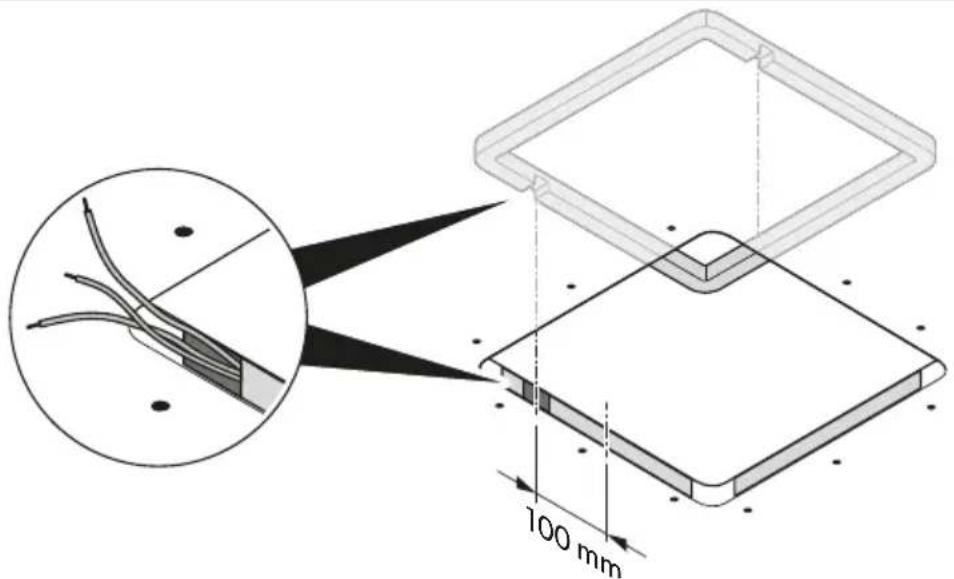

- Vytvorte otvor na jednej strane, aby ste cez tento mohli viesť napájací kábel.
- Ved'te napájací kábel cez otvor do interiéru vozidla.

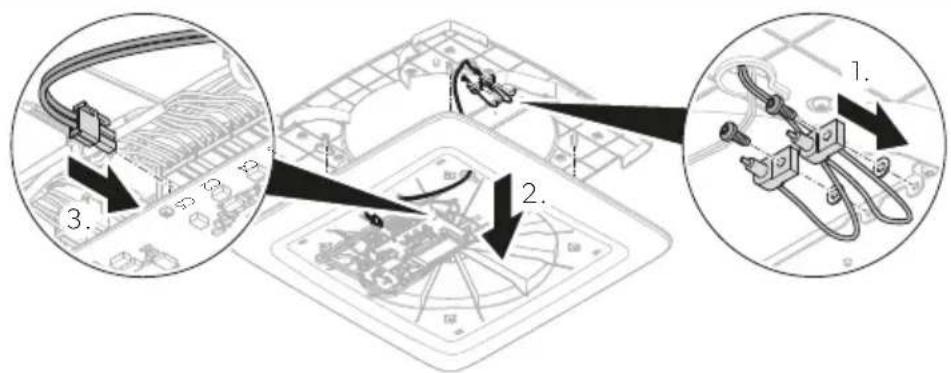

Montáž strešnej jednotky
- Iba pre verziu 1: Odstráňte stredový kruh na strešnej jednotke.
- Ved'te kábel cez otvor puzdra k spodnej strane jednotky výmenníka tepla.
- Namontujte ionizačnú ihlu.
- V závislosti od hrúbky strechy skráťte dištančné prvky dodané so súpravou na upevnenie na požadovanú dĺžku.
Hrúbka strechy (H) Potrebná dížka dištančného prvku (h)
| 23 mm - | |
| 24 mm | 2 mm |
| 25 mm |
| 26 mm | 4 mm |
| 27 mm |
| 28 mm | 6 mm |
| 29 mm |
| 30 mm | 8 mm |
| 31 mm |
| 32 mm | 10 mm |
| 33 mm |
| 34 mm | 12 mm |
| 35 mm |
| 36 mm | 14 mm |
| 37 mm |
| 38 mm | 16 mm |
| 39 mm |
| 40 mm | 18 mm |
| 41 mm |
| 42 mm | 20 mm |
| 43 mm |
| 44 mm | 22 mm |
| 45 mm |
| 46 mm | 24 mm |
| 47 mm |
| 48 mm 26 mm | |
| Hrúbka strechy (H) Potrebná dĺžka dištančného prvku (h) |
| 49 mm | |
| 50 mm | 28 mm |
| 51 mm |
| 52 mm | 30 mm |
| 53 mm |
| 54 mm | 32 mm |
| 55 mm |
| 56 mm | 34 mm |
| 57 mm |
| 58 mm | 36 mm |
| 59 mm |
| 60 mm 38 mm | |
- Vložte dištančné prvky do otvorov na skrutky z hornej strany jednotky výmenníka tepla.
Ubezpečte sa, že žiadny kábel nie je stlačený alebo zaseknutý.
Vyrovnajte jednotku výmenníka tepla k strešnej jednotke.
- Jednotku výmenníka tepla upevnite cez strop cez strešnú jednotku s pomocou 12 skrutiek dodaných spolu so súpravou na upevnenie. Utiahnite skrutky momentovým kľúčom s uťahovacím momentom max. 1,2 Nm.
Montáž vnútorného krytu
Ubezpečte sa, že žiadny kábel nie je stlačený alebo zaseknutý.
Upevnite vnútorný kryt k jednotke výmenníka tepla.
- Vnútorný kryt upevnite k jednotke výmenníka tepla pomocou 4 skrutiek dodaných spolu so súpravou na upevnenie. Utiahnite skrutky momentovým kľúčom s uťahovacím momentom max. 1,2 Nm.
Upevnite LED svetelný pás k vnútornému krytu.
Montáž stredového krytu skrinky ADB
- Skontrolujte, či sú filtre úplne vložené.
18

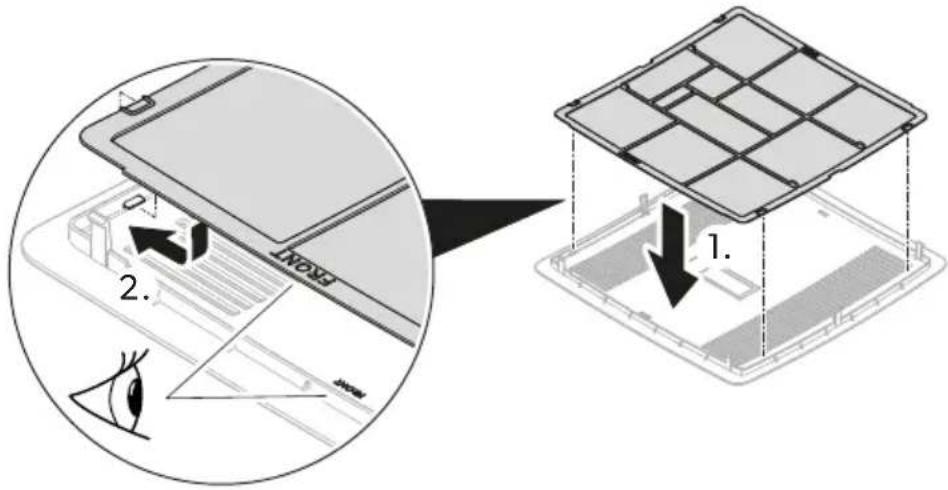

- Stredový kryt skrinky ADB upevnite svorkami k vnútornému krytu.
19
Montáž je teraz dokončená.
Recyklácia obalového materiálu: Obalový materiál dávajte podľa možností do príslušného recyklačného odpadu.
10 Záruka
Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné podklady.
• kópiu faktúry s dátumom kúpy. • dôvod reklamácie alebo opis chyby.
Upozorňujeme Vás, že samooprava alebo neodborná oprava môže mať za následok ohrozenie bezpečnosti a zánik záruky.
11 Technické údaje
| ACC3100DWHA | ACC3100DWHWLDA |
| Vitupné napatise | 12 Vm |
| Maximálny príkon | 7,6 W | 16,5 W |
| Maximálnu spotneba energie | Q18 kWh/24h | 0,40 kWh/24h |
| 15,2 Ah/24 h | 33 Ah/24 h |
| ACC3100DWHA ACC3100DWHWLDA |
| Vetranie 30 ... 50 m3/h | |
| Účinnosť rekuperácie tepla 72 ... 87 % | |
| Hmotnosť 7 kg 7,14 kg | |
| Funkcie | Možnosť dovybavenia s:LED svetelný pásModul čistenia vzduchuZosilňovač výkonuSolárny panel | Dodáva sa s:LED svetelný pásModul čistenia vzduchuMontážna súpravaMožnosť dovybavenia s:Zosilňovač výkonuSolárny panel |
