ACC3100D - вентилатор DOMETIC - Безплатно ръководство за потребителя

Тип продукт	Покривна вентилационна система с рекуперация на топлина
Марка	Dometic
Модел	ACC3100D
Входно напрежение	12 V=
Максимална мощност	7,6 W (ACC3100DWHA) / 16,5 W (ACC3100DWHWLDA)
Максимална консумация на електроенергия	0,18 kWh/24h (ACC3100DWHA) / 0,40 kWh/24h (ACC3100DWHWLDA)
Въздушен поток	30 до 50 m³/h
Ефективност на рекуперация на топлина	72 до 87 %
Тегло	7 kg (ACC3100DWHA) / 7,14 kg (ACC3100DWHWLDA)
Вътрешен въздушен филтър	Реф. 9620015799
Външен въздушен филтър	Реф. 9620015800
Допълнителни аксесоари	LED осветителна рампа, Модул за пречистване на въздуха, Модул за оптимизация на производителността, Слънчев панел
Предназначение	Каравани, къмпинг-кемпери, лодки за отдих
Инсталиране	От лицензиран техник
Поддръжка	Редовно почистване на филтрите; сменяйте филтрите при необходимост
Гаранция	Вижте ръководството за условията

Често задавани въпроси - ACC3100D DOMETIC

Какво е захранващото напрежение на вентилатора Dometic ACC3100D?

Вентилаторът работи на 12 V= (постоянен ток). Трябва да бъде свързан към автомобилен акумулатор или съвместимо захранване.

Как да инсталирам вентилатора Dometic ACC3100D?

Инсталацията трябва да бъде извършена от лицензиран техник. Пробийте отвор с размери 400x400 mm в покрива или използвайте съществуващ отвор. Следвайте стъпките в ръководството: закрепване на покривния модул, инсталиране на топлообменника, след това на вътрешния капак. Спазвайте моментите на затягане (макс. 1,2 Nm).

Мога ли да използвам този вентилатор в къща?

Не, този продукт е предназначен само за каравани, къмпинг-кемпери и лодки за отдих. Не е подходящ за къщи, апартаменти или камиони.

Как да почистя въздушния филтър?

Отстранете централния капак и филтрите. Измийте ги със сапунена вода или ги сменете при необходимост. Резервните филтри са налични: вътрешен филтър (реф. 9620015799) и външен филтър (реф. 9620015800).

Каква е максималната консумация на електроенергия?

В зависимост от модела, максималната консумация е 7,6 W (ACC3100DWHA) или 16,5 W (ACC3100DWHWLDA), тоест дневна консумация от 0,18 до 0,40 kWh/24h.

Какви аксесоари са налични за този вентилатор?

Допълнителните аксесоари включват: LED осветителна рампа, модул за пречистване на въздуха, модул за оптимизация на производителността и слънчев панел. Вижте ръководството за референции.

Как да изхвърля устройството в края на живота му?

Извадете батериите, акумулаторите или презареждаемите светлинни източници. Занесете ги в пункт за събиране или при търговеца. Продуктът трябва да бъде рециклиран съгласно местните разпоредби. Свържете се с вашия център за рециклиране.

Може ли вентилаторът да се използва непрекъснато?

Да, системата е проектирана за непрекъсната работа. Уверете се, че спазвате указанията за безопасност и не блокирайте входовете/изходите за въздух. Минималното разстояние до запалими предмети е 10 cm.

Какъв е въздушният поток на вентилатора?

Въздушният поток е между 30 и 50 m³/h, в зависимост от избраната скорост на вентилация.

Как да разбера дали покривът ми може да издържи теглото на вентилатора?

Консултирайте се с производителя на превозното средство, за да проверите дали покривната конструкция може да понесе статичното тегло и натоварванията. Теглото е около 7 kg в зависимост от модела.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ACC3100D DOMETIC

1 Важни бележки.... 361 2 Обяснение на символите....361 3 Инструкции за безопасност....361 4 Обхват на доставката....363 5 Принадлежности.... 363 6 Целева група....364 7 Използване по предназначение.... 364 8 Инсталиране....364 9 Изхвърляне 378 10 Гаранция....378 11 Технически данни....378

1 Важни бележки

Моля, прочетете внимателно тези инструкции и спазвайте всички указания, напътствия и предупреждения, включени в настоящото ръководство, за да сте сигурни, че монтирате, използвате и поддържате правилно този продукт. Тези инструкции ТРЯБВА да се съхраняват с продукта.

Като използвате продукта, Вие потвърждавате, че сте прочели внимателно всички указания, напътствия и предупреждения и че разбирате и приемате да спазвате сроковете и условията, съдържащи се в тях. Вие се съгласявате да използвате този продукт само по предназначение и в съответствие с указанията, инструкциите и предупрежденията, описани в ръководството на продукта, както и в съответствие с всички приложими закони и разпоредби. Ако не прочетете и не спазвате инструкциите и предупрежденията, това може да доведе до наранявания за вас или за други хора, щети по продукта или щети по други предмети в близост до него.

Това ръководство на продукта, включително указанията, инструкциите и предупрежденията и другата документация, подлежи на промяна и обновяване. За актуална информация за продукта, моля, посетете erdvn f outjepn f ujdjdpn .

2 Обяснение на символите

Сигналната дума идентифицира съобщенията за безопасност и за материални щети, както и степента или нивото на сериозност на опасността.

ПРЕДУПРЕЖДЕНИЕ!

Показва опасна ситуация, която, ако не бъде избегната, може да доведе до смърт или тежко нараняване.

ВНИМАНИЕ!

Показва опасна ситуация, която, ако не бъде избегната, може да доведе до леко или средно нараняване.

ВНИМАНИЕ!

Показва ситуация, която, ако не бъде избегната, ще доведе до щети по имуществото.

УКАЗАНИЕ Допълнителна информация за боравенето с продукта.

ПРЕДУПРЕЖДЕНИЕ! Неспазването на тези предупреждения може да доведе до смърт или сериозни наранявания.

Ремонтът на уреда може да се извършва само от квалифициран персонал, запознат със съществуващите рискове и валидните предписания. Неправилни ремонти могат да доведат до

сериозни опасности. За ремонт, моля обръщайте се към сервизния център във Вашата страна (вижте epn fujdjdpn -efbifs).

Уредът трябва да бъде инсталиран съобразно с националните регулации за окабеляване. Електрическите уреди не са детска играчка! Пазете електрическите уреди далеч от деца или хора с увреждания. Не им позволявайте да използват електрически уреди без надзор. Лица, чиито физически, сензорни или умствени способности или липсата на опит и знания не им позволяват да използват уреда безопасно, не трябва да го използват без надзор или инструктиране от отговорно лице. В случай на запалване не отваряйте горния капак на уреда. Използвайте подходящи средства за гасене. Не използвайте вода за гасене. Уредът се съхранява в помещение, без да се използват непрекъснато открити пламъци (например работещ газов уред) и източници на запалване (например работещ електрически нагревател). Уредът се съхранява хоризонтално на сухо, проветриво и покрито място. Не пробивайте и не изгаряйте уреда.

ВНИМАНИЕ! Неспазването на тези предупреждения може да доведе до леки или средни наранявания.

Стартирайте уреда само ако сте сигурни, че корпусът и кабелите не са повредени. Не използвайте уреда в близост до запалими течности или в затворени помещения. Уверете се, че в близост до отворите за въздух не са разположени горими обекти. Трябва да се осигури разстояние от поне 10 см. Не бъркайте в отворите за вентилация и не пъхайте предмети в уреда. Винаги носете защитни очила и ръкавици.

ВНИМАНИЕ! Опасност от повреда

Уредът трябва да се съхранява така, че да се предотврати възникването на механични повреди. Преди да инсталирате уреда, проверете дали някои компоненти на превозното средство няма да бъдат повредени от инсталацията (напр. лампи, лавици, врати). Производителят на автомобила може да покаже налични точки, където могат да се направят отворите за инсталиране на покривната климатична инсталация, без риск от отслабване на конструкцията или прекъсване на електрически кабели. Преди да инсталирате, се консултирайте с производителя на автомобила дали конструкцията е проектирана да издържи статичното натоварване и натоварването от вентилационната система, когато автомобилът се движи. Запечатайте всички отвори, когато инсталирате вентилационната система. За инсталацията изберете плоско и достатъчно равно място в средата на покрива на автомобила, между две надлъжни секции. Уверете се, че в автомобила няма предмети, които да пречат на монтажа на разпределителната кутия за въздух (ADB) или на преминаването на свежия въздух през отворите за въздух. Не правете никакви изменения или преустройства на уреда. Никога не минавайте през автоматична автомивка с монтиран уред.

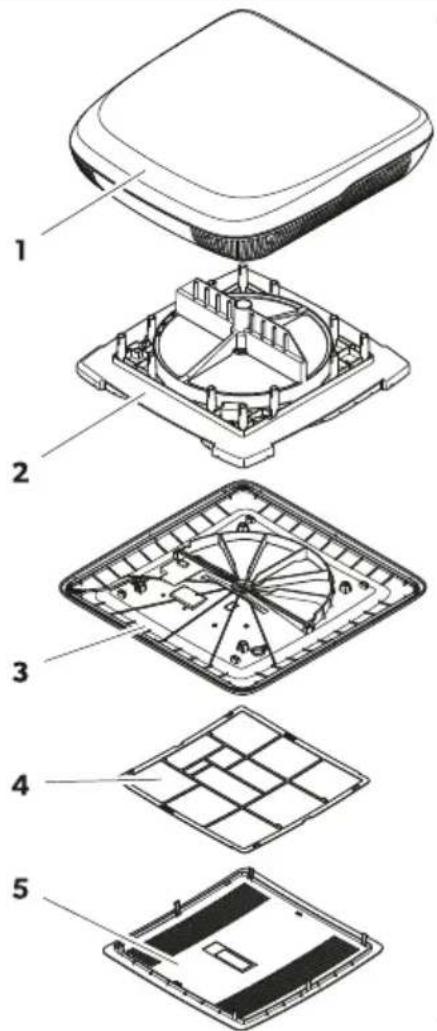

4 Обхват на доставката

1

11 Покривен модул с централен пръстен (само за отвори на покрива 400 × 400 mm)

21 Модул на топлообменника

31 Вътрешен капак

41 Въздушен фиптър

51 Централен капак

– 1 Монтажен комплект (поръчва се отделно за ACC3100DWHA)

– 1 Кратко ръководство за работа

– – В зависимост от модела: Ръководства за инсталиране на аксесоари

5 Принадлежности

Продукт Инв. No
Пречиствател на въздуха 9620005077
Светодиод 9620005081
Усилвател на производителността 9600050054
Соларен комплект 9620005074
Вътрешен въздушен фиптър 9620015799
Външен въздушен фиптър 9620015800

6 Целева група

Механичната и електрическата инсталация и настройка на устройството трябва да се извършват от квалифициран техник с умения и знания, свързани с изграждането и експлоатацията на автомобилно и домакинско оборудване и инсталации, и който е запознат с приложимите разпоредби на страната, в която оборудването трябва да бъде инсталирано и/или използвано, и е преминал обучение по безопасност, за да идентифицира и избегне свързаните с това опасности.

7 Използване по предназначение

Вентилационната система е предназначена за инсталиране в моторни каравани, каравани и плавателни съдове за отдих.

Вентилационната система не е подходяща за:

• Къщи - Апартаменти - Круизни кораби - Строителни машини • Селскостопански машини - Камиони

Този продукт е подходящ само за предвидената цел и приложение съгласно настоящите инструкции.

Това ръководство предоставя информация, необходима за правилната инсталация и/или експлоатация на продукта. Неправилно инсталиране и/или неправилна употреба и поддръжка ще доведат до незадоволителна работа и евентуално до повреди.

Производителят не носи отговорност за наранявания и повреди по продукта, причинени от:

• Неправилен монтаж, сглобяване или свързване, включително твърде високо напрежение
• Неправилна поддръжка или използване на резервни части, различни от оригиналните, предоставяни от производителя
• Изменения на продукта без изрично разрешение от производителя
• Използване за цели, различни от описаните в това ръководство

Dometic си запазва правото да променя външния вид и спецификациите на продукта.

8 Инсталиране

ПРЕДУПРЕЖДЕНИЕ! Опасност от електрически удар

Електрозахранването трябва да се свърже от квалифициран електротехник, притежаващ необходимите знания и умения относно конструкцията и работата на електрическо оборудване и преминал инструктаж за безопасност, за да може да разпознае и избегне евентуалните опасности.

Откачете всички електрозахранвания, когато работите по вентилационната система. Уверете се, че уредът не може да се свърже отново.

ПРЕДУПРЕЖДЕНИЕ! Опасност от електрически удар

Уредът трябва да бъде инсталиран съобразно с националните регулации за окабеляване. Ако уредът замени прозорец или люк с функция за принудително обезвъздушаване, свързана с безопасността, трябва да се добави допълнително обезопасяващо вентилиращо устройство (напр. вентилатор тип гъба или подобен). В случай на съмнение се консултирайте с производителя на автомобила.

ВНИМАНИЕ! Пазете се от нараняване

Неправилното инсталиране на вентилационната система може да доведе до непоправими щети по уреда и да застраши безопасността на потребителя. Винаги трябва някой да Ви помага за носенето или повдигането на вентилационната система. От съображения за сигурност, когато инсталирате уреда, отбележете разположението на съществуващите кабели, кабелни връзки и други компоненти в зоната за инсталиране, особено такива, които не се виждат (когато пробивате или завивате винтове). Свързвайте и разполагайте кабелите така, че да не могат да бъдат увредени или да предизвикват спъване. Винаги носете защитни очила и ръкавици.

ВНИМАНИЕ! Опасност от повреда

Използвайте кабелни канали за прокарване на кабелите през стени с остри ръбове. Не разполагайте свободни или огънати кабели в близост до електропроводими материали (метал). Не дърпайте кабелите. Съблюдавайте конструктивната якост на покрива на автомобила. Покривът на автомобила трябва да може да носи тежестта на вентилационната система, без да се огъва или деформира. В случай на съмнение се консултирайте с производителя на автомобила.

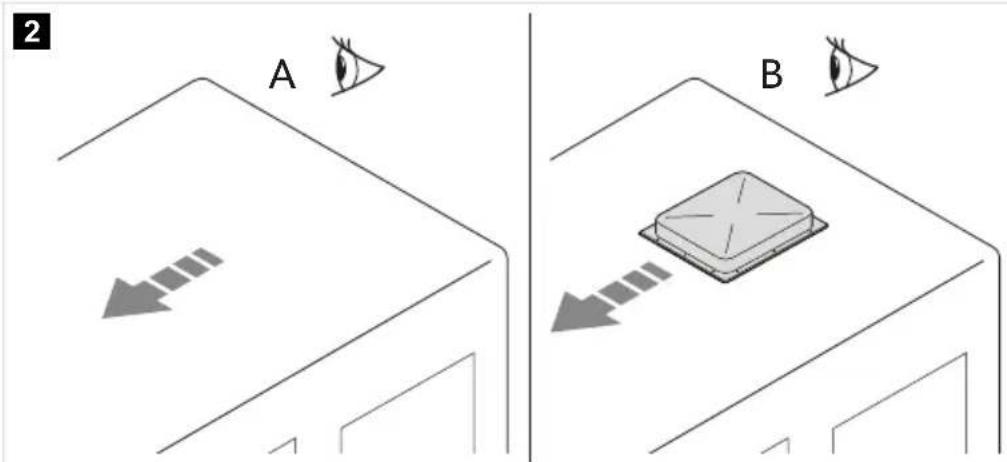

Избиране на начин за инсталиране на вентилационната система

Изберете начина за инсталиране на вентилационната система:

• Пробийте нов отвор (А). В този случай отворът трябва да бъде усилен с подходяща рамка.
• Използвайте съществуващ отвор на автомобила (В) като покривен люк или при замяна на старо устройство.

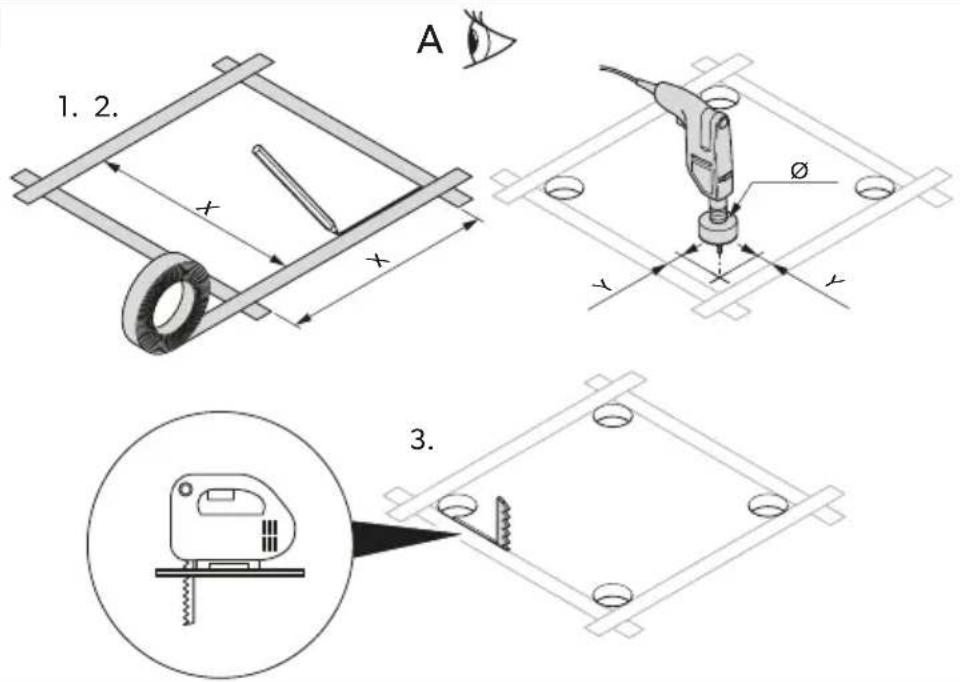

Пробиване на нов отвор

1. Изберете площ в средата на покрива, между две надлъжни опори.
2. Маркирайте позицията и размера на отвора.

	Версия 1 Версия 2
X 355 mm 400 mm
Y 5 mm 12 mm
∅ 10 mm 24 mm

1. Пробийте ъглите.

ВНИМАНИЕ! Опасност от повреда

Уверете се, че няма повредени електрически кабели. Проверете къде се намират електрическите кабели.

1. Внимателно изрежете отвора в покрива с тънък трион или подобен инструмент.
2. Проверете дали е необходимо усилване на отвора в покрива.

УКАЗАНИЕ: Ръбовете трябва да са успоредни един на друг.

1.

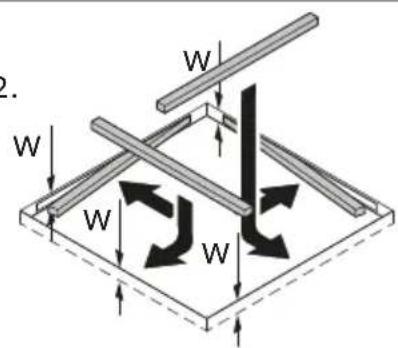

1. Ако е необходимо, отстранете пяната според ширината на усилващите релси (не са в обхвата на доставката).
2. Монтирайте усилващите релси.

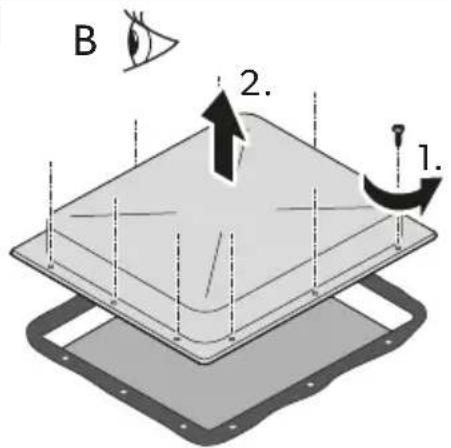

Инсталиране в съществуващ отвор

1. Отстранете всички болтове и закрепвания на съществуващия люк или уред.

1. Извадете люка или уреда.

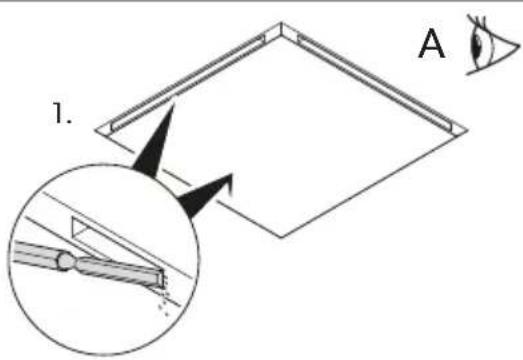

2. Отстранете уплътнението около отвора с шпакла или подобен инструмент.

Инсталиране на допълнителни аксесоари (в зависимост от модела)

ВНИМАНИЕ! Опасност от повреда

Спазвайте правилната последователност на инсталиране, преди да направите електрическите връзки. Спазвайте ръководствата за инсталиране на аксесоарите (опция).

1. Горна част на покрива
2. Соларен панел (опция)
3. Светодиодна светлинна лента (опция)
4. Модул за пречистване на въздуха (опция)
5. Модул на топлообменника
6. Усипвател на производителността (опция)
7. Вътрешен капак

Разполагане на свързващите кабели

1. Проверете дали напрежението, показано на табелката с данните, е същото като това на захранването. Вентилационната система трябва да е свързана с електрическа верига, способна да провежда изисквания ток.
2. Монтирайте изключваш превключвател с ширина на контактния процеп най-малко 3 mm от страната за инсталиране.
3. Изберете сечението на кабелите в зависимост от дължината:

• Дължина < 7,5 m: 1,5 mm²

• Дължина > 7,5 m: 2,5 mm²

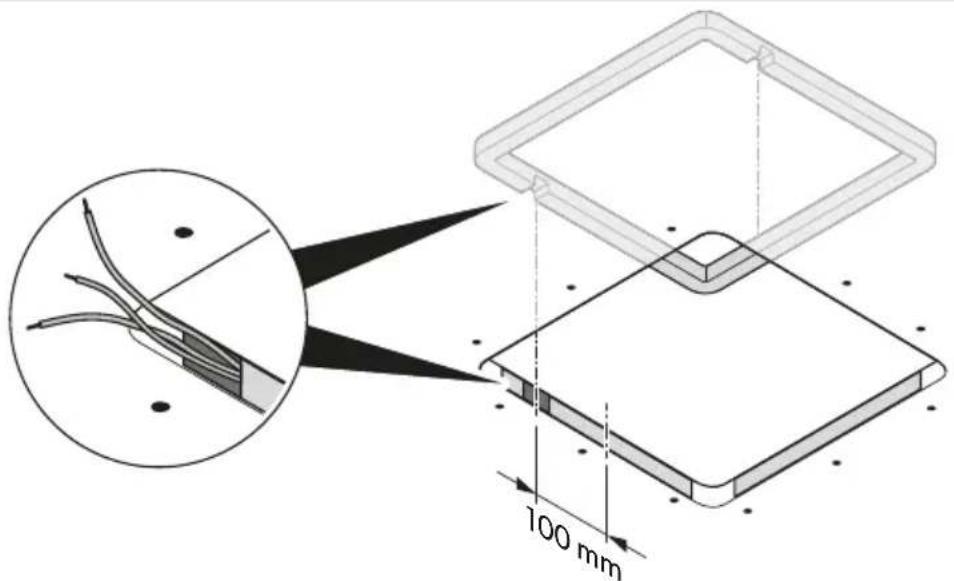

1. Направете отвор от едната страна, за да прекарате кабела за електрозахранване.

6

1. Вкарайте захранващия кабел през отвора във вътрешността на автомобиля.

Монтиране на модула на покрива

1. Само за версия 1: Свалете централния пръстен на покривния модул.

7

1. Уплътнете около рамката с гъвкав, невтвърдяващ бутилов уплътнителен компаунд (напр. SikaLastomer-710, Selleys Butyl Mastic, Bostik ezycaulk butyl sealant, или друг подобен продукт). Спазвайте инструкциите на производителя на уплътнението.
2. Вдигнете покривния модул на покрива на автомобиля. Спазвайте посоката на движение.
3. Поставете покривния модул централно върху покрива на автомобиля.
4. Отстранете кабелната връзка на покривния модул и поведете кабелите през съответния отвор във вътрешността на автомобиля.

Монтиране на модула за пречистване на въздуха (опция)

1. Фиксирайте модула за пречистване на въздуха към топлообменника.

8

1. Прокарайте кабела през втулката на контактния отвор до долната страна на топлообменника.
2. Монтирайте йонизационната игла.

9

Монтиране на модула на топлообменника

1. В зависимост от дебелината на покрива, изрежете дистанционните елементи, доставени с комплекта за закрепване, до необходимата дължина.

10

Дебелина на покрива (Д) Необходима дължина на дистанционния елемент (h)
23 mm -
24 mm	2 mm
25 mm
26 mm	4 mm
27 mm
28 mm	6 mm
29 mm
30 mm	8 mm
31 mm
32 mm	10 mm
33 mm
34 mm	12 mm
35 mm
36 mm	14 mm
37 mm
38 mm	16 mm
39 mm
40 mm	18 mm
41 mm
42 mm	20 mm
43 mm
44 mm	22 mm
45 mm
46 mm	24 mm
47 mm
48 mm	26 mm
49 mm
50 mm	28 mm
51 mm
52 mm	30 mm
53 mm
54 mm	32 mm
55 mm
56 mm	34 mm
57 mm
58 mm	36 mm
59 mm
60 mm 38 mm

1. Прокарайте кабелите през втулката на контактния отвор на модула на топлообменника.

11

1. Въведете дистанционните елементи в отворите за винтове от горната страна на модула на топлообменника.

12

ВНИМАНИЕ! Опасност от повреда

Уверете се, че няма притиснат или прищипан кабел.

Подравнете модула на топлообменника към покривния модул.

1. Фиксирайте модула на топлообменника през покрива към покривния модул с 12-те болта, доставени с комплекта за фиксиране. Затегнете болтовете с динамометричен ключ и въртящ момент от макс. 2 Nm.

Монтиране на вътрешния капак

1. Подайте кабелите през втулката на контактния отвор на вътрешния капак.

13

2.

ВНИМАНИЕ! Опасност от повреда

Уверете се, че няма притиснат или пришипан кабел.

Прикрепете вътрешния капак към модула на топлообменника.

1. Фиксирайте вътрешния капак към модула на топлообменника с 4-те болта, доставени с комплекта за фиксиране. Затегнете болтовете с динамометричен ключ и въртяш момент от макс. 1,2 Nm.

Монтиране на светодиодната светлинна лента (опция)

Фиксирайте светодиодните светлинни ленти към вътрешния капак.

Електрическо свързване

1. Свържете щепселите към гнездата.

16

Детайл Гнездо Описание
1 С1 Входящо захранване от акумулатора на автомобиля
2 С6 Изходна светодиодна светлинна лента (опция)
3 С7 Изходна светодиодна светлинна лента (опция)
4 – Вторична печатна платка (опция)
5 С3 Изходен вентилатор 1
6 С4 Изходен вентилатор 2
7 С2 Изходен двигател
– С5 Изходен модул за пречистване на въздуха (опция)
– С9 Комуникационен CAN (опция)
– С10 Комуникационен LIN (опция)

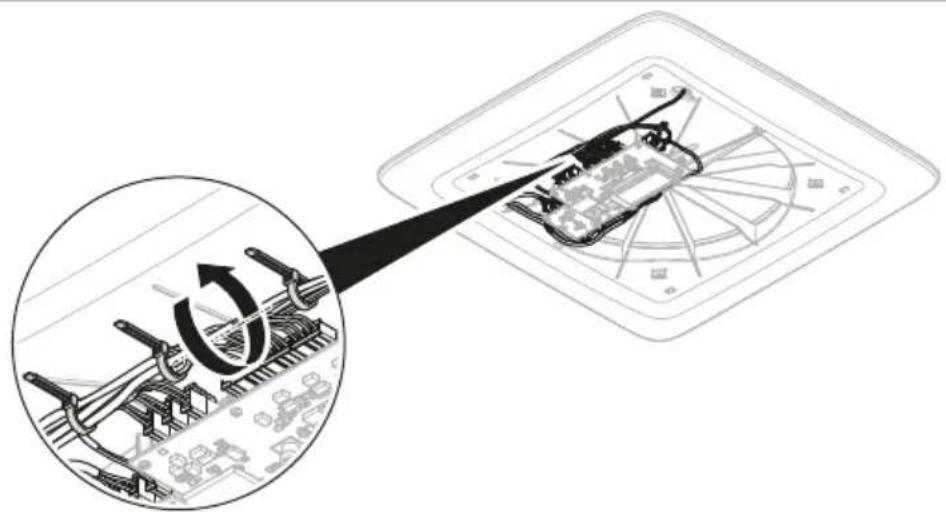

1. Закрепете кабелите с кабелни връзки.

17

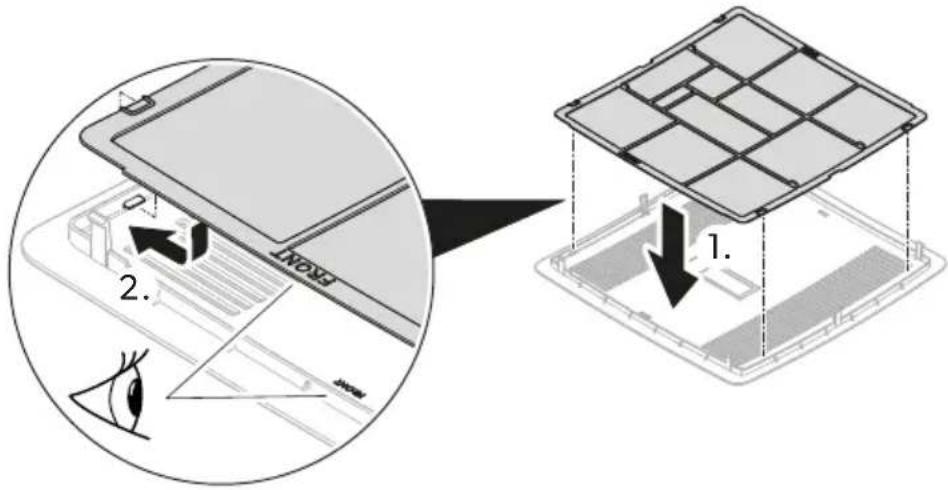

Инсталиране на централния капак на ADB

1. Проверете дали филтрите са напълно включени.

18

1. Закрепете централния капак на ADB към вътрешния капак.

19

1. Попитайте производителя на автомобиля дали е необходима техническа инспекция след инсталирането на вентилационната система и дали трябва да се промени височината на автомобиля, записана в документите.

Инсталацията е завършена.

1. Свържете към захранването и проверете дали вентилационната система работи.

BG

9 Изхвърляне

Изхвърляне на продукти с батерии, презареждаеми батерии и източници на светлина: Отстранете използваните батерии, презареждаеми батерии и източници на светлина, преди да изхвърлите продукта. Предайте дефектните или изхабените батерии в търговската система или в общинския пункт за събиране. Не изхвърляйте батериите, презареждаемите батерии и източниците на светлина в общия отпадък. Ако искате окончателно да изхвърлите продукта, попитайте местния център за рециклиране или специализиран дилър за подробности как това да се направи в съответствие с валидните предписания. Продуктът може да бъде изхвърлен безплатно.

Рециклиране на опаковъчния материал: По възможност предайте опаковката за рециклиране.

10 Гаранция

За обработка на гаранцията и ремонта, моля приложете следните документи при изпращане на уреда:

• Копие от фактурата с дата на покупката - Причина за претенцията и описание на дефекта

Отбележете, че само оторизиран и професионален ремонт може да има последствия за безопасността и да анулира гаранцията.

11 Технически данни

	ACC3100DWHA ACC3100DWHWLDA
Честота 2,4 GHz
Максимална мощност на радио честота 19,14 dBm
Вентипация 30 ... 50 m3/h
Ефективност на оползотворяване на топлината 72 ... 87 %
Тегло 7 kg 7,14 kg
Свойства	Възможност за надстройванес:Светодиодна светлинна лентаМодул за пречистване на въздухаУсилвател на производителносттаСоларен панел	Снабден с:Светодиодна светлинна лентаМодул за пречистване на въздухаМонтажен комплектВъзможност за надстройванес:Усилвател на производителносттаСоларен панел
Сертификати
