Toote tüüp	Soojustagastusega katuseventilatsioonisüsteem
Bränd	Dometic
Mudel	ACC3100D
Sisendpinge	12 V=
Maksimaalne võimsus	7,6 W (ACC3100DWHA) / 16,5 W (ACC3100DWHWLDA)
Maksimaalne elektritarbimine	0,18 kWh/24h (ACC3100DWHA) / 0,40 kWh/24h (ACC3100DWHWLDA)
Õhuvool	30 kuni 50 m³/h
Soojustagastuse efektiivsus	72 kuni 87 %
Kaal	7 kg (ACC3100DWHA) / 7,14 kg (ACC3100DWHWLDA)
Siseõhufilter	Viide 9620015799
Välisõhufilter	Viide 9620015800
Valikulised tarvikud	LED-valgustusriba, õhupuhastusmoodul, jõudluse optimeerimise moodul, päikesepaneel
Sihipärane kasutus	Haagissuvilad, matkaautod, lõbusõidulaevad
Paigaldus	Volitatud tehniku poolt
Hooldus	Filtrite regulaarne puhastamine; vajadusel filtrid välja vahetada
Garantii	Tingimuste osas tutvuge juhendiga

Korduma kippuvad küsimused - ACC3100D DOMETIC

Mis on Dometic ACC3100D ventilaatori toitepinge?

Ventilaator töötab 12 V= (alalisvool). See peab olema ühendatud sõiduki akuga või ühilduva toiteallikaga.

Kuidas paigaldada Dometic ACC3100D ventilaatorit?

Paigalduse peab tegema volitatud tehnik. Puurige katusesse 400x400 mm ava või kasutage olemasolevat ava. Järgige juhendi samme: katuseseadme kinnitamine, soojusvaheti paigaldamine, seejärel sisekate. Järgige pingutusmomentide väärtusi (maks. 1,2 Nm).

Kas ma saan seda ventilaatorit kasutada majas?

Ei, see toode on mõeldud ainult haagissuvilatele, matkaautodele ja lõbusõidulaevadele. See ei sobi majadele, korteritele ega veoautodele.

Kuidas puhastada õhufiltrit?

Eemaldage keskne kate ja filtrid. Puhastage neid seebiveega või vajadusel vahetage välja. Varufiltrid on saadaval: sisefilter (viide 9620015799) ja välisfilter (viide 9620015800).

Mis on maksimaalne elektritarbimine?

Sõltuvalt mudelist on maksimaalne tarbimine 7,6 W (ACC3100DWHA) või 16,5 W (ACC3100DWHWLDA), mis teeb ööpäevaseks tarbimiseks 0,18 kuni 0,40 kWh/24h.

Millised tarvikud on sellele ventilaatorile saadaval?

Valikulised tarvikud hõlmavad: LED-valgustusriba, õhupuhastusmoodul, jõudluse optimeerimise moodul ja päikesepaneel. Viidete osas vaadake juhendit.

Kuidas seade eluea lõppedes utiliseerida?

Eemaldage patareid, akud või laetavad valgusallikad. Viige need kogumispunkti või edasimüüjale. Toode tuleb ringlusse võtta vastavalt kohalikele eeskirjadele. Võtke ühendust oma ringluskeskusega.

Kas ventilaatorit saab kasutada pidevalt?

Jah, süsteem on mõeldud pidevaks tööks. Järgige ohutusjuhiseid ja ärge blokeerige õhu sisse-/väljalaskeavasid. Minimaalne kaugus tuleohtlikest esemetest on 10 cm.

Mis on ventilaatori õhuvool?

Õhuvool on vahemikus 30 kuni 50 m³/h, sõltuvalt valitud ventilatsiooni kiirusest.

Kuidas teada, kas mu katus talub ventilaatori raskust?

Konsulteerige sõiduki tootjaga, et kontrollida, kas katuse konstruktsioon talub staatilist kaalu ja koormusi. Kaal on olenevalt mudelist umbes 7 kg.

KASUTUSJUHEND ACC3100D DOMETIC

Lugege see juhend tähelepanelikult läbi ja järgige kõiki selles esitatud juhiseid, suuniseid ja hoiatusi, et tagada toote õige paigaldamine, kasutamine ning hooldamine. See juhend PEAB jääma selle toote juurde.

Toote kasutamisega kinnitate, et olete kõik juhised, suunised ja hoiatused tähelepanelikult läbi lugenud ning mõistate ja nõustute järgima nendes sätestatud tingimusi. Nõustute kasutama seda toodet üksnes ettenähtud eesmärgil ja otstarbel ning kooskõlas kasutusjuhendis sätestatud juhiste, suuniste ja hoiatustega, samuti kooskõlas kõigi kohaldatavate õigusaktide ja eeskirjadega. Siin sätestatud juhiste ja hoiatuste lugemise ja järgimise eiramine võib põhjustada vigastusi teile ja kolmandatele isikutele, kahjustada toodet või läheduses asuvat muud vara. Toote kasutusjuhendit, sh juhiseid, suuniseid ja hoiatusi, ning seotud dokumente võidakse muuta ja uuendada. Värskendatud tooteteabe leiate veebisaidilt epdvn foutjepn fujjddpn.

2 Sümbolite selgitus

Signaalsõna tähistab ohutusteateid ja varalise kahju teateid ning näitab ka ohu raskusastet või taset.

HOIATUS!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda surma või raske vigastusega.

ETTEVAATUST!

viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda kerge või keskmise vigastusega.

TÄHELEPANU!

Viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda varalise kahjuga.

MÄRKUS: Lisateave toote käitamiseks.

3 Ohutusjuhised

HOIATUS! Nende hoiatuste mittejärgimine võib põhjustada raskeid vigastusi või surma.

Seadet tohivad remontida ainult kvalifitseeritud töötajad, kes tunnevad seotud riske ja kehtivaid määrusi. Valed remonditööd võivad tekitada suurt kahju. Remontimiseks võtke ühendust teie riigis asuva hoolduskeskusega (vt epn f ujd;dpn -ef bmf s). Seade tuleb paigaldada kooskõlas riiklike elektripaigaldistele ja juhtmestikele kehtivate määrustega.

Elektriseadmed ei ole mänguasjad. Hoidke elektriseadmed vigastustega inimeste ja eelkõige laste käeulatusest eemal. Ärge lubage neil elektriseadmeid ilma järelevalveta kasutada. Inimesed, kelle füüsilised, meelelised või vaimsed võimed või kogemuse ja teadmiste puudus ei võimalda neil seadet ohutult kasutada, ei tohiks seda ilma vastutava isiku järelevalveta või juhendamiseta teha. Ärge võtke tulekahju korral seadme ülemist katet lahti. Selle asemel kasutage sobivaid tulekustutusvahendeid. Ärge kasutage tulekahju kustutamiseks vett. Seadet tuleb hoida ruumis, kus ei kasutata püsivalt lahtist leeki (näiteks töötav gaasiseade) ja süüteallikaid (näiteks elektriradiaatori kasutamine). Seadet tuleb hoida horisontaalasendis kuivas, ventileeritud ja suletud kohas. Ärge tehke seadmesse auke ega kõrvetage seda.

ETTEVAATUST! Nende ettevaatusabinõude mittejärgimine võib põhjustada kergeid või mõõdukaid vigastusi.

Käivitage seade ainult siis, kui olete veendunud, et korpus ega kaablid pole kahjustatud. Ärge kasutage seadet tuleohtlike vedelike lähedal ega suletud ruumides. Veenduge, et õhu väljalaskeavade läheduses ei hoiustataks ega nende lähedusse poleks paigaldatud süttivaid esemeid. Hoida tuleb vähemalt 10 cm vahemaad. Ärge pange kätt õhu väljalaskeavadesse ega pistke võõrkehi seadmesse. Alati kandke kaitseprille ja -kindaid.

TÄHELEPANU! Kahjustuste oht

Seadet tuleb hoida nii, et see oleks mehaaniliste kahjustuste eest kaitstud. Enne paigaldamist kontrollige, kas sõiduki mis tahes komponentidest võib seadme paigaldamise tõttu kahjustada saada (nt lambid, kapid, uksed). Sõiduki tootja võib olla juba ette näinud punktid, kuhu saab teha ava seadme paigaldamiseks ilma konstruktsiooni tugevust ohustamata ja elektrikaableid läbi lõikamata. Enne paigaldamist konsulteerige sõiduki tootjaga, kas konstruktsioon sobib staatilise koormuse ja ventilatsioonisüsteemi raskuse jaoks, kui sõiduk liigub. Tihendage kõik ventilatsioonisüsteemi paigaldamisel tehtud avad. Paigaldamiseks valige sile ja piisavalt horisontaalne piirkond sõiduki katuse keskel kahe pikisuunalise osa vahel. Veenduge, et sõidukis ei oleks esemeid, mis võivad õhuhajutuskasti (ADB) kinnituse kinni katta või värske õhu liikumist läbi õhu väljalaskeavade takistada. Ärge muutke ega teisendage seadet. Kunagi ärge sõitke läbi automaatsete autopesulate, kui seade on paigaldatud.

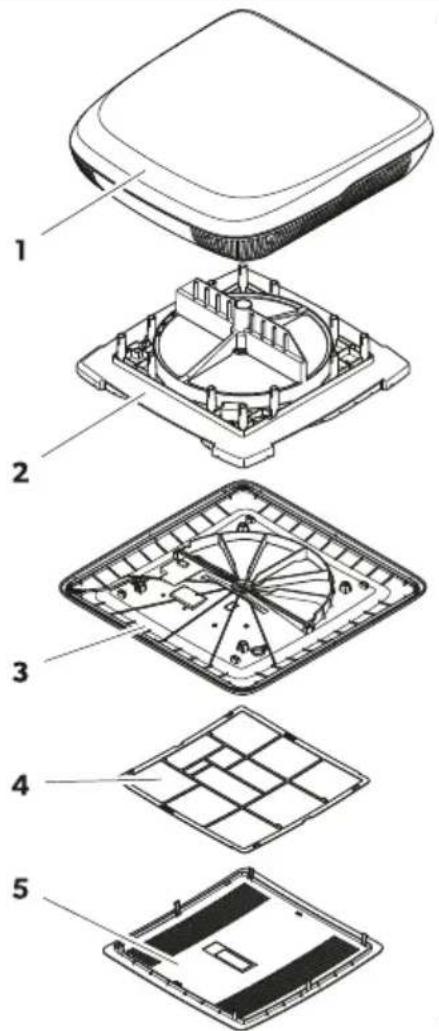

4 Tarnekomplekt

1

Pos. Kogus Kirjeldus

11 Katusemoodul koos keskmise rõngaga (ainult katuseavadele 400 × 400 mm)

21 Soojusvaheti

31 Siseosa kate

41 Ôhufilter

51 Keskosa kate

-1 Paigalduskomplekt (tuleb tellida eraldi ACC3100DWHA jaoks)

-1 Lühike kasutusjuhend

-- Mudelist olenevalt. Tarvikute paigaldusjuhendid

5 Lisatarvikud

Toode Tootenr
Öhupuhastusseade 9620005077
LED-tuli 9620005081
Võimendi 9600050054
Päikeseenergiakomplekt 9620005074
Sisemine õhufilter 9620015799
Välimine õhufilter 9620015800

6 Sihtrühm

Mehaanilise ja elektrilise paigaldusega peab tegelema ning seadme peab seadistama kvalifitseeritud tehnik, kes on tõestanud oma oskusi ja teadmisi sõidukite ning elamute ülesehituse ja töö ning paigaldamise osas ja kes tunneb seadme paigaldus- ja/või kasutusriigis kehtivaid määrusi ning kes on läbinud ohutusalase koolituse, et tuvastada ja vältida vastavaid ohtusid.

7 Kasutusotstarve

Ventilatsioonisüsteem on ette nähtud paigaldamiseks matkaautodesse, haagissuvilatesse ja puhkepaatidesse.

Ventilatsiooniseade ei sobi:

• majadesse
• korteritesse
• kruiisilaevadele
• ehitusmasinatesse • põllumajandusmasinatesse
• veokitesse

See toode sobib kasutamiseks üksnes ettenähtud otstarbel ja käesolevas kasutusjuhendis toodud valdkonnas.

Käesolev juhend sisaldab teavet, mis on vajalik toote korrektseks paigaldamiseks ja/või kasutamiseks. Halva paigalduse ja/või valesti kasutamise või hooldamise korral halvenevad tööomadused ja võib tekkida rike.

Tootja ei võta vastutust mis tahes kahju või tootekahjustuse eest, mis on tingitud mõnest järgmisest asjaolust:

• valesti paigaldamine, kokkupanek või ühendamine, sh liigpinge;
• valesti hooldamine või tootja poolt ette nähtud originaalvaruosadest erinevate varuosade kasutamine;
• tootel ilma tootja selge loata tehtud muudatused;
• kasutamine otstarbel, mida ei ole kasutusjuhendis kirjeldatud.

Dometic jätab endale õiguse muuta toote välimust ja tehnilisi näitajaid.

8 Paigaldamine

HOIATUS! Elektrilöögi oht

Elektriühenduse peab looma kvalifitseeritud elektrik, kes on tõestanud oma oskusi ja teadmisi elektrisüsteemi ülesehituse ja töö ning paigaldamise osas ja kes on läbinud ohutusalase koolituse, et tuvastada ja vältida vastavaid ohtusid. Lahutage ventilatsioonisüsteemil tööde tegemise ajaks kogu toide. Veenduge, et seadet ei saaks uuesti ühendada.

ET

HOIATUS! Elektrilöögi oht

Seade tuleb paigaldada kooskõlas riiklike juhtmestikele kehtivate määrustega. Kui seade asendab akna või luugi, millel on ohutuse jaoks oluline ventilatsioonifunktsioon, tuleb paigaldada lisaks ventilatsiooniseade (nt seenekujuline ventilaator või sarnane). Kahtluse korral konsulteerige sõiduki tootjaga.

ETTEVAATUST! Vigastusoht

Ventilatsioonisüsteemi vale paigaldus võib tekitada pöördumatut kahju seadmele ja seada kasutaja turvalisuse ohtu. Võtke ventilatsioonisüsteemi kandmisel või tõstmisel alati keegi appi. Enne paigaldamist kontrollige seadme paigaldamise asukoha valikul olemasolevaid juhtmekimpe, juhtmeid ja muid paigalduskohas olevaid komponente, eriti neid, mis pole nähtaval (puurimisel, kruvide kinnitamisel jne). Kinnitage ja paigaldage kaablid nii, et nende otsa ei komistataks ega need ei saaks kahjustada. Alati kandke kaitseprille ja -kindaid.

TÄHELEPANU! Kahjustuste oht

Kasutage kaablite paigaldamiseks läbi teravate servadega seinte kaablikanaleid. Ärge paigaldage lahtiseid ega painutatud kaableid elektrit juhtivate materjalide (metalli) lähedusse. Ärge tirige kaableid. Pidage kinni sõiduki katuse konstruktsiooni tugevusest. Sõiduki katus peab suutma sisse vajumata ja deformeerumata kanda ventilatsioonisüsteemi kaalu. Kahtluse korral konsulteerige sõiduki tootjaga.

Ventilatsioonisüsteemi paigaldusviisi valimine

MÄRKUS

• Valige sõiduki keskel lame ja piisavalt loodis ala.
• Paigalduspinna katuse kalle ei tohi olla suurem kui 5°. Sõidusuunas on võimalik kuni 15° kalle allapoole.

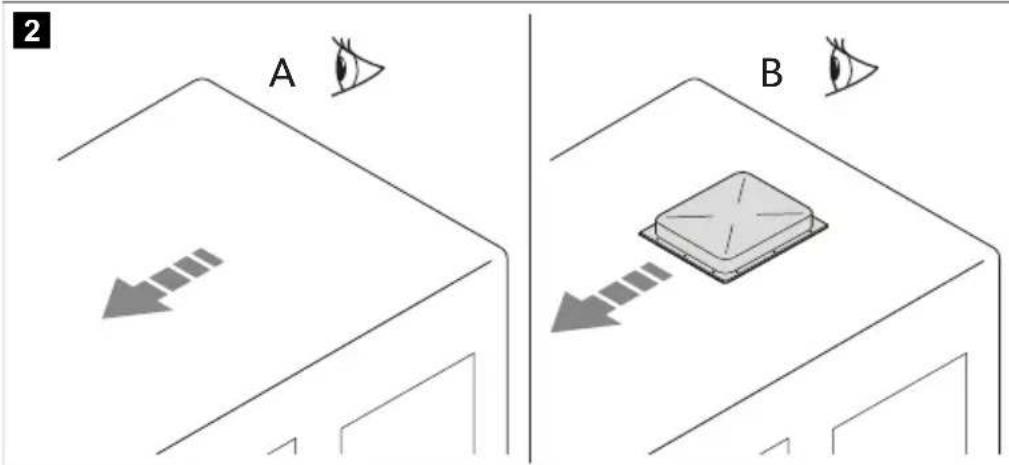

Valige ventilatsioonisüsteemi paigaldusviis.

• Tehke uus ava (A). Sellisel juhul tuleb ava sobiva raami abil tugevdada.
• Kasutage sõiduki olemasolevat ava (B), näiteks katuseluuki, või asendage vana seade.

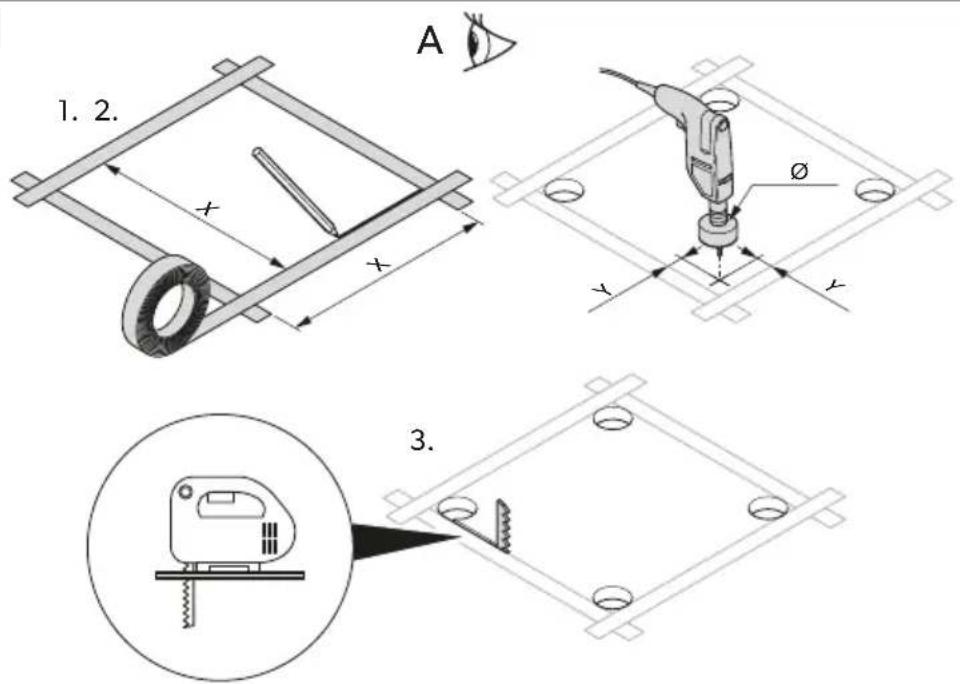

Uue ava tegemine

1. Valige katuse keskel piirkond kahe pikisuunalise toe vahel.
2. Märgistage ava asukoht ja suurus.

3

	Versioon 1 Versioon 2
X 355 mm 400 mm
Y 5 mm 12 mm
∅ 10 mm 24 mm

1. Puurige nurgad läbi.

TÄHELEPANU! Kahjustuste oht

Veenduge, et elektritoitekaablid ei saaks kahjustada. Kontrollige, kus elektrikaablid asuvad.

1. Lõigake ava jõhvsae või sarnase tööriista abil ettevaatlikult välja.

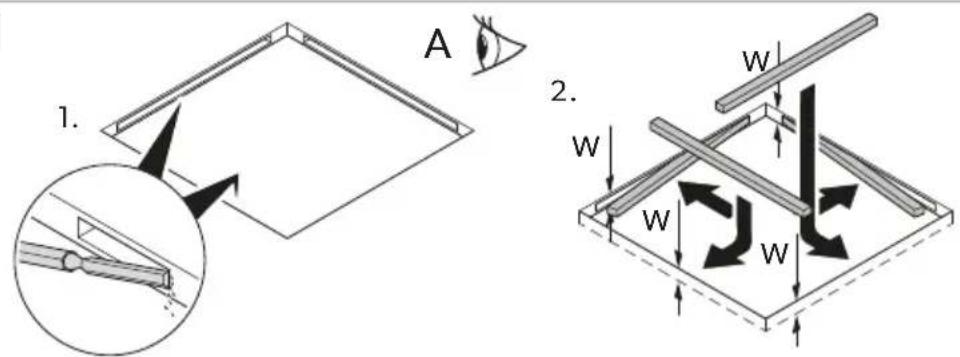

2. Kontrollige, kas katuseava vajab tugevdamist.

MÄRKUS Servad peavad olema omavahel paralleelsed.

4

1. Vajaduse korral eemaldage vahtplast tugevdussiinide laiuse kohaselt (ei kuulu tarnekomplekti).

ET

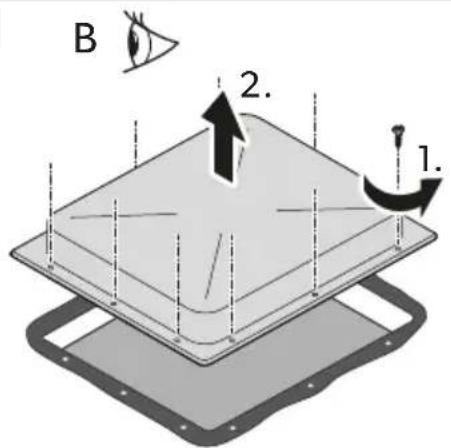

1. Eemaldage olemasolevalt katuseluugilt või seadmelt kõik kruvid ja kinnitused.

5

1. Võtke katuseluuk või seade välja.
2. Eemaldage ava ümbritsev tihendusvahend kaabitsa või sarnase tööriistaga.

Valikuliste tarvikute paigaldamine (mudelist olenevalt)

TÄHELEPANU! Kahjustuste oht

Järgige paigaldamise õiget järjestust enne elektriühenduste loomist. Järgige tarvikute juhendeid (valikuline).

1. Katusemoodul
2. Päikesepaneel (valikuline)
3. LED-valgusriba (valikuline)
4. Õhupuhastusmoodul (valikuline)
5. Soojusvaheti
6. Võimendi (valikuline)
7. Siseosa kate

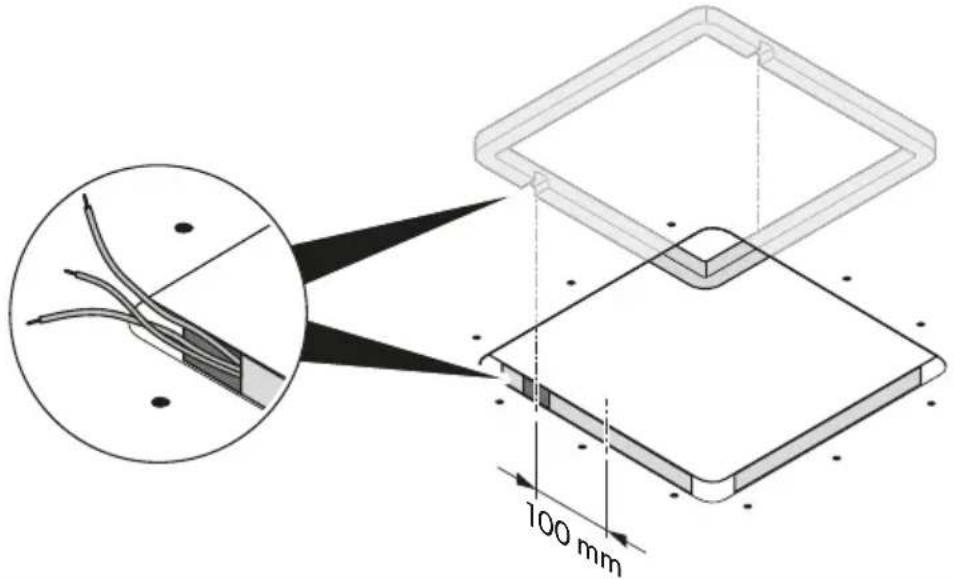

Ühenduskaablite paigutamine

1. Kontrollige, kas ventilatsioonisüsteemi andmeplaadile märgitud pingenäitajad kattuvad toiteallika andmetega. Ventilatsioonisüsteem tuleb ühendada elektriahelaga, mis suudab edastada vajalikku voolu.
2. Paigaldage kõikide pooluste lüliti kontaktavausega, mille laius on vähemalt 3 mm, paigaldise poolele.
3. Valige pikkuse järgi toitekaabli ristlöige.
4. Pikkus < 7,5 m: 1,5 mm²
5. Pikkus > 7,5 m: 2,5 mm²
6. Tehke ühele poole ava, et toitekaabli saaks läbi suunata.

6

1. Suunake toitekaabel läbi ava sõidukisse.

1. Ainult versiooni 1 puhul. Eemaldage katusemoodulilt keskmine rõngas.

7

1. Tihendage katuseraam elastse mittekõvastuva butüülhermeetikuga (nt SikaLastomer-710, butüülmastiks Selleys, butüültihend Bostik ezycaulk või sarnane toode). Järgige tihendusvahendi tootja juhiseid.
2. Tõstke katusemoodul sõiduki katusele. Pidage silmas sõidusuunda.
3. Paigutage katusemoodul sõiduki katuse keskossa.

1. Eemaldage katusemoodulilt kaabliköidis ja suunake kaablid läbi vastava ava söiduki siseruumi.

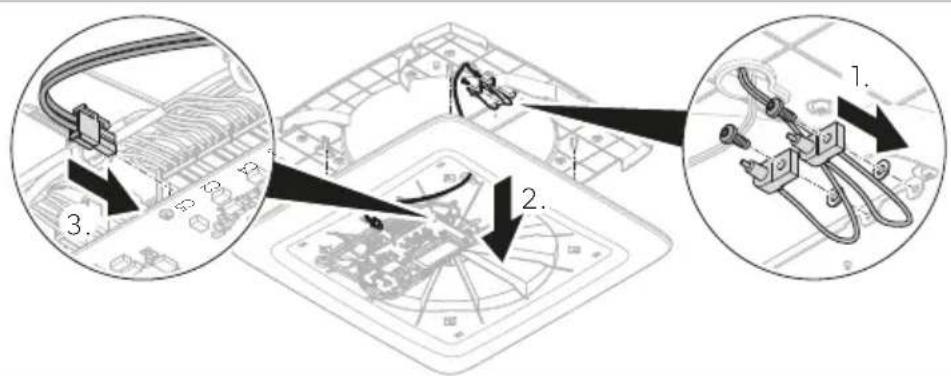

Õhupuhastusmooduli paigaldamine (valikuline)

1. Kinnitage õhupuhastusmoodul soojusvaheti külge.

8

1. Suunake kaabel läbiviigu kaudu soojusvaheti alaküljele.
2. Paigaldage ioniseerimisnõel.

9

Soojusvaheti paigaldamine

1. Lõigake kinnituskomplekti kuuluvad vahedetailid katuse paksusest olenevalt vajalikku pikkusesse.

10

Katuse paksus (W) Vajalik vahedetaili pikkus (h)
23 mm -
24 mm	2 mm
25 mm
26 mm	4 mm
27 mm
28 mm	6 mm
29 mm
30 mm	8 mm
31 mm
32 mm	10 mm
33 mm
34 mm	12 mm
35 mm
36 mm	14 mm
37 mm
38 mm	16 mm
39 mm
40 mm	18 mm
41 mm
42 mm	20 mm
43 mm
44 mm	22 mm
45 mm
46 mm	24 mm
47 mm
48 mm 26 mm

Katuse paksus (W) Vajalik vahedetaili pikkus (h)
49 mm
50 mm	28 mm
51 mm
52 mm	30 mm
53 mm
54 mm	32 mm
55 mm
56 mm	34 mm
57 mm
58 mm	36 mm
59 mm
60 mm 38 mm

1. Suunake kaablid läbi soojusvaheti läbiviigu.

11

1. Pange vahedetailid soojusvaheti pealt kruviaukudesse.

12

TÄHELEPANU! Kahjustuste oht

Veenduge, et kaablid ei oleks sisse vajutatud ega muljutud.

Joondage soojusvaheti katusemooduliga.

1. Kinnitage soojusvaheti kinnituskomplekti kuuluva 12 poldi abil läbi lae katusemooduli külge. Keerake poldid dünamomeetrilise võtmega jõumomendiga max 1,2 Nm kinni.

Siseosa katte paigaldamine

1. Suunake kaablid läbi siseosa katte läbiviigu.

13

2.

TÄHELEPANU! Kahjustuste oht

Veenduge, et kaablid ei oleks sisse vajutatud ega muljutud.

Kinnitage siseosa kate soojusvahetile.

1. Kinnitage siseosa kate kinnituskomplekti kuuluva nelja poldi abil soojusvaheti külge. Keerake poldid dünamomeetrilise võtmega jõumomendiga max 1,2 Nm kinni.

LED-valgusriba paigaldamine (valikuline)

Kinnitage LED-valgusribad siseosa katte külge.

Elektriühendus

1. Ühendage pistikud pesadega.

16

Pos. Pesa Kirjeldus
1 C1 Sõiduki akult saadava toite sisend
2 C6 LED-valgusriba väljund (valikuline)
3 C7 LED-valgusriba väljund (valikuline)
4 – Teisene trükkplaat (valikuline)
5 C3 Ventilaatori väljund 1
6 C4 Ventilaatori väljund 2
7 C2 Mootori väljund
– C5 Ôhupuhastusmooduli väljund (valikuline)
8 C10 CAN-i side (valikuline)
9 C9 LIN-i side (valikuline)

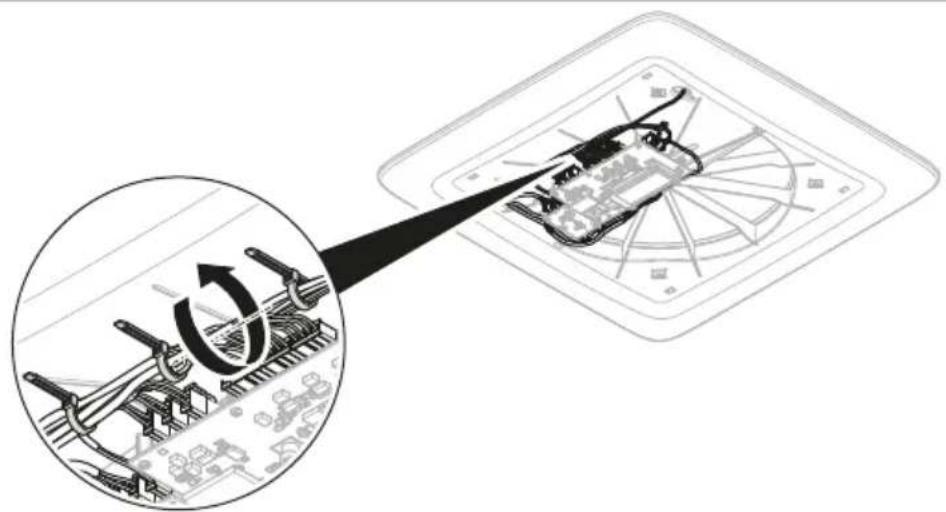

1. Kinnitage kaablid kaabliköidistega.

17

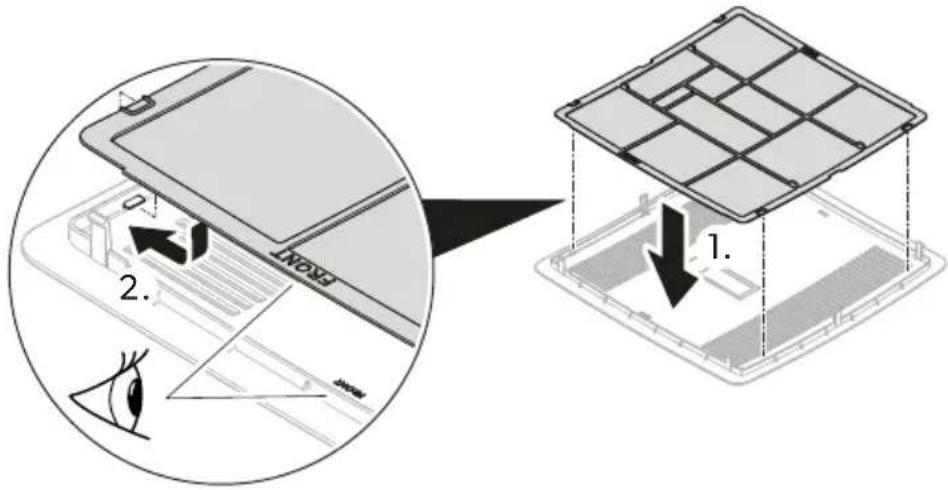

1. Kontrollige, kas filtrid on täiesti sees.

18

1. Küsige sõiduki tootjalt, kas pärast ventilatsioonisüsteemi paigaldamist on vajalik tehniline ülevaatus ja kas sõiduki dokumentidesse kantud kõrgust tuleb muuta.

Paigaldamine on nüüd lõpetatud.

1. Ühendage toitepinge ja testige, kas ventilatsioonisüsteem töötab.

9 Kõrvaldamine

Patareide, akude ja valgusallikatega toodete ringlussevõtt. Enne toote ringlusse andmist eemaldage kõik patareid, akud ja valgusallikad. Andke defektsed või kasutatud patareid edasimüüjale tagasi või viige need kogumispunkti. Ärge visake patareisid, akusid ega valgusallikaid olmeprügi hulka. Kui soovite toodet utiliseerida, küsige oma kohalikult jäätmekäitlusettevõttelt või -spetsialistilt asjakohast, kuidas seda kehtivate jäätmekäitlusesskirjade järgi teha. Toote saab jäätmekäitlusse anda tasuta.

Pakendimaterjal ringlussevõtt. Kui võimalik, pange pakendimaterjal vastavasse ringlussevõetava prügi kasti

10 Garantii

Remondi- ja garantiitööde töötlemisel lisage palun alljärgnevad dokumendid, kui seadme meile saadate:

• ostukuupäevaga arve koopia;
• kaebusepõhjus või vea kirjeldus

Pange tähele, et kui parandate ise või lasete mittelutselistel parandajatel seda teha, võib see ohutust mõjutada ja garantii kehtetuks muuta.

	ACC3100DWHA ACC3100DWHWLDA
Ventilatsioon 30 ... 50 m3/h
Soojustagastuse töhusus 72 ... 87 %
Kaal 7 kg 7,14 kg
Omadused	Täiendatav järgmiste lisade-ga.LED-valgusribaÖhupuhastusmoodulVõimendiPäikesepaneel	Kaasasolevad lisad.LED-valgusribaÖhupuhastusmoodulPaigalduskomplektTäiendatav järgmiste lisade-ga.VõimendiPäikesepaneel
