MANUAL DE UTILIZARE ACC3100D DOMETIC
1 Observații importante....342 2 Explicația simbolurilor....342 3 Instrucțiuni de siguranță....342 4 Domeniul de livrare....344 5 Accesorii....344 6 Categorie vizată....345 7 Domeniul de utilizare....345 8 Instalare....345 9 Eliminarea....359 10 Garanție....359 11 Date tehnice....359
1 Observații importante
Citiți cu atenție și respectați toate instrucțiunile, indicațiile și avertismentele incluse în acest manual de produs pentru a vă asigura că instalați, utilizați și întrețineți produsul în permanență. Aceste instrucțiuni TREBUIE păstrate cu acest produs.
Prin utilizarea produsului, confirmați că ați citit cu atenție toate instrucțiunile, indicațiile și avertismentele și că înțelegeți și sunteți de acord să respectați termenii și condițiile stabilite. Sunteți de acord să utilizați acest produs numai pentru scopul și aplicația prevăzute și în conformitate cu instrucțiunile, indicațiile și avertismentele prezentate în acest manual de produs, precum și în conformitate cu toate legile și reglementările aplicabile. Nerespectarea instrucțiunilor și avertismentelor prezentate aici poate duce la vătămarea personală a utilizatorului sau a altora, la deteriorarea produsului sau a altor bunuri din apropiere. Acest manual al produsului, inclusiv instrucțiunile, indicațiile și avertismentele și documentația aferentă pot fi supuse modificărilor și actualizărilor. Pentru informații actualizate despre produs, vă rugăm să vizitați site-ul nostru.
2 Explicația simbolurilor
Un cuvânt de semnalizare identifică mesajele de siguranță și mesajele privind daunele materiale și, de asemenea, indică gradul sau nivelul de gravitate a pericolului.
AVERTIZARE!
Indică o situație periculoasă care, dacă nu este evitată, poate provoca moartea sau răni grave.
PRECAUȚIE!
Indică o situație periculoasă care, dacă nu este evitată, poate provoca răni minore sau medii.
ATENȚIE!
Indică o situație care, dacă nu este evitată, poate duce la pagube materiale.
INDICAȚIE: Informații complementare privind operarea produsului.
3 Instrucțiuni de siguranță
AVERTIZARE! Nerespectarea acestor avertismente poate conduce la moarte sau vătămări grave.
Repararea aparatului poate fi efectuată numai de către personal calificat, familiarizat cu riscurile implicate și cu reglementările relevante. Reparațiile necorespunzătoare pot cauza pericole grave. Pentru servicii de reparare, contactați centrul de service din țara dvs. (consultați epn f ujd;dpn -ef bmf s). Aparatul trebuie montat în conformitate cu reglementările naționale privind instalațiile electrice și mecanice. Aparatele electrice nu sunt jucării! Nu lăsați aparatele electrice la îndemâna copiilor și a persoanelor cu dizabilități. Nu le permiteți acestora să folosească aparate electrice fără supraveghere. Persoanele ale căror capacități fizice, senzoriale sau mentale sau a căror lipsă de experiență și cunoștințe le împiedică să utilizeze aparatul în condiții de siguranță nu trebuie să îl folosească fără supraveghere sau instruire de la o persoană responsabilă. Nu desfaceți capacul superior al aparatului în caz de incendiu. Utilizați în schimb agenți de stingere aprobați. Nu utilizați apă pentru stingere. Aparatul trebuie depozitat într-o încăpere fără flăcări deschise (de exemplu, un aparat cu gaz în funcțiune) și surse de aprindere care funcționează continuu (de exemplu, un încălzitor electric în funcțiune). Aparatul trebuie depozitat orizontal într-un loc uscat, aerisit și acoperit. Nu perforați și nu ardeți aparatul.
PRECAUȚIE! Nerespectarea acestor precauții poate conduce la vătămări minore sau moderate.
Porniți aparatul numai în cazul în care sunteți sigur că carcasa și cablurile acestuia nu sunt deteriorate. Nu folosiți aparatul lângă fluide inflamabile sau în încăperi închise. Asigurați-vă că nu sunt depozitate sau instalate obiecte inflamabile lângă orificiul de evacuare a aerului. Trebuie respectată o distanță de cel puțin 10 cm. Nu introduceți mâna în evacuările de aer și nu introduceți obiecte străine în aparat. Purtați întotdeauna ochelari și mănuși de protecție.
ATENȚIE! Pericol de defectare
Aparatul trebuie depozitat astfel încât să nu se producă deteriorări mecanice. Înainte de montare, verificați dacă componentele vehiculului ar putea fi deteriorate prin montarea aparatului (cum ar fi lămpile, dulapurile, ușile). Este posibil ca producătorul vehiculului să fi prevăzut deja puncte în care deschiderea pentru montarea aparatului poate fi realizată fără niciun risc de slăbire a structurii sau de tăiere a cablurilor de alimentare. Înainte de montare, întrebați producătorul vehiculului dacă structura este proiectată pentru greutatea statică și sarcinile sistemului de ventilare atunci când vehiculul este în mișcare. Etanșați toate deschiderile realizate la instalarea sistemului de ventilare. Alegeți o zonă plată și suficient de plană în centrul plafonului vehiculului între două secțiuni longitudinale pentru instalare. Asigurați-vă că nu există obiecte în interiorul vehiculului care ar putea împiedica fixarea casetei de distribuție a aerului (ADB) sau fluxul de aer proaspăt prin evacuările de aer. Nu efectuați modificări sau transformări ale aparatului. Nu folosiți niciodată spălătorii auto automate când aparatul de aer condiționat de plafon este montat.

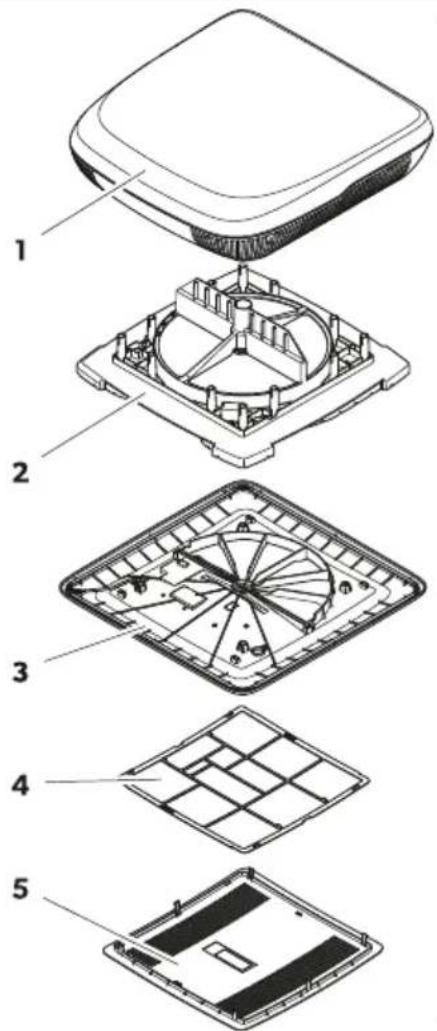

4 Domeniul de livrare
1
Poz. Numărul Denumire
1.1 Unitate de plafon cu inel central (numai pentru deschideri de plafon 400 × 400 mm) 21 Unitate schimbător de căldură 31 Capac interior 41 Filtru de aer 51 Capac central - 1 Kit de instalare (se comandă separat pentru ACC3100DWHA) - 1 Manual scurt de utilizare --În funcție de model: Manuale de instalare pentru accesorii
5 Accesorii
| Produs Nr. art. | |
| Purificator de aer 9620005077 | |
| RO |
| Produs | Nr. art. |
| Lumină LED | 9620005081 |
| Amplificator de performantă | 9600050054 |
| Siat fotovoltaic | 9620005074 |
| Filtru desar interior | 9620015799 |
| Filtru desar exterior | 9620015800 |
6 Categorie vizată
Instalarea și configurarea mecanică și electrică a dispozitivului trebuie efectuată de către un electrician calificat cu abilități și cunoștințe dovedite cu privire la structura și funcționarea echipamentelor și instalațiilor auto și casnice și care este familiarizat cu reglementările aplicabile ale țării în care echipamentul urmează a fi instalat și/sau folosit și a beneficiat de o formare în domeniul siguranței, pentru identificarea și evitarea pericolelor asociate.
7 Domeniul de utilizare
Sistemul de ventilare este destinat instalării în autoutilitare, rulote și ambarcațiuni de agrement.
Sistemul de ventilare nu este adecvat pentru:
• Case - Apartamente • Nave de croazieră • Utilaje de construcții • Utilaje agricole • Camioane
Acest produs este potrivit numai pentru scopul și utilizarea prevăzute în conformitate cu aceste instrucțiuni
Asigurați-vă că aparatul nu poate fi reconectat.
AVERTIZARE! Pericol de electrocutare
Aparatul se va instala în conformitate cu reglementările naționale privind instalațiile electrice. Dacă aparatul este montat în locul unui geam sau al unei trape cu o funcție de aerisire forțată relevantă pentru siguranță, trebuie adăugat un dispozitiv suplimentar de aerisire (de ex., un ventilator-ciupercă sau ceva similar). Dacă aveți îndoieli, consultați producătorul vehiculului.
PRECAUȚIE! Risc de vătămare
Montarea incorectă a sistemului de ventilare poate duce la deteriorări ireparabile ale aparatului și poate pune în pericol siguranța utilizatorului. Apelați întotdeauna la cineva să vă ajute când transportați sau ridicați sistemul de ventilare. Înainte de montare, verificați prezența cablajelor existente, a firelor și a altor componente din zona de montare, în special cele care nu sunt vizibile, la montarea aparatului (găurire, înșurubare etc.). Atașați și dispuneți cablurile astfel încât să nu poată fi deteriorate sau să vă împiedice. Purtați întotdeauna ochelari și mănuși de protecție.
ATENȚIE! Pericol de defectare
Utilizați conducte de cablu pentru a dispune cablurile pe lângă pereți cu margini ascuțite. Nu așezați cabluri slăbite sau curbate lângă materiale conductoare electric (metalice). Nu trageți de cabluri. Țineți cont de rezistența structurală a acoperișului vehiculului. Plafonul vehiculului trebuie să poată suporta greutatea sistemului de ventilare fără a se produce indentații sau deformări. Dacă aveți îndoieli, consultați producătorul vehiculului.
Alegerea modului de instalare a sistemului de ventilare
INDICAȚIE
- Alegeți o zonă plată și suficient de orizontală în centrul vehiculului.
- Înclinarea acoperișului suprafeței de instalare nu poate depăși 5°. Este posibilă o înclinare în jos în direcția de deplasare de până la 15°.
Alegeți modul de instalare a sistemului de ventilare:

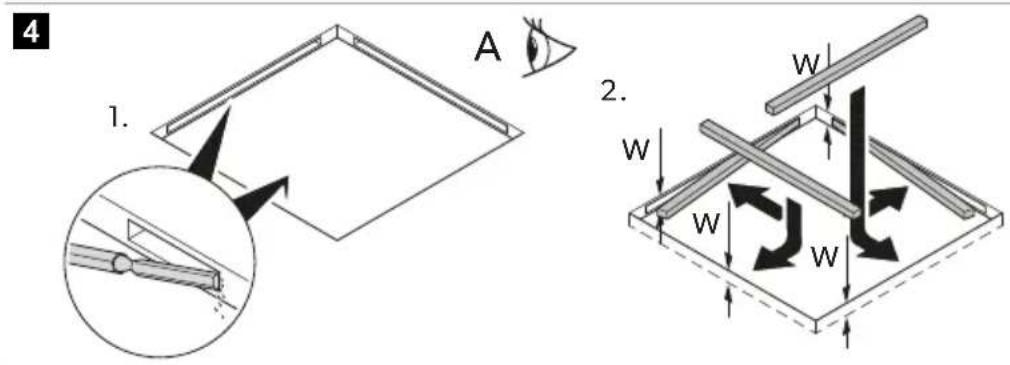

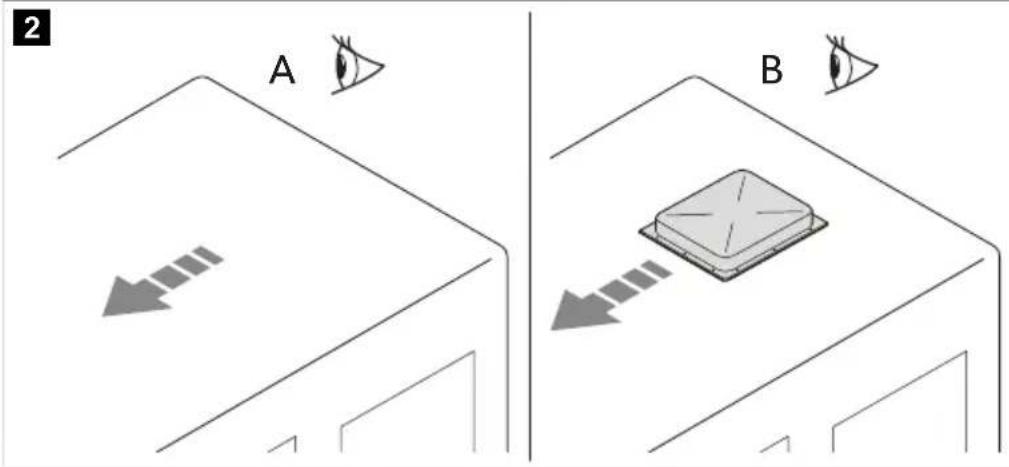

• Realizați o deschidere nouă (A). În acest caz, deschiderea trebuie să fie întărită cu un cadru adecvat. - Folosiți o deschidere existentă a vehiculului (B), cum ar fi o trapă de plafon, sau înlocuiți un sistem de ventilare vechi.

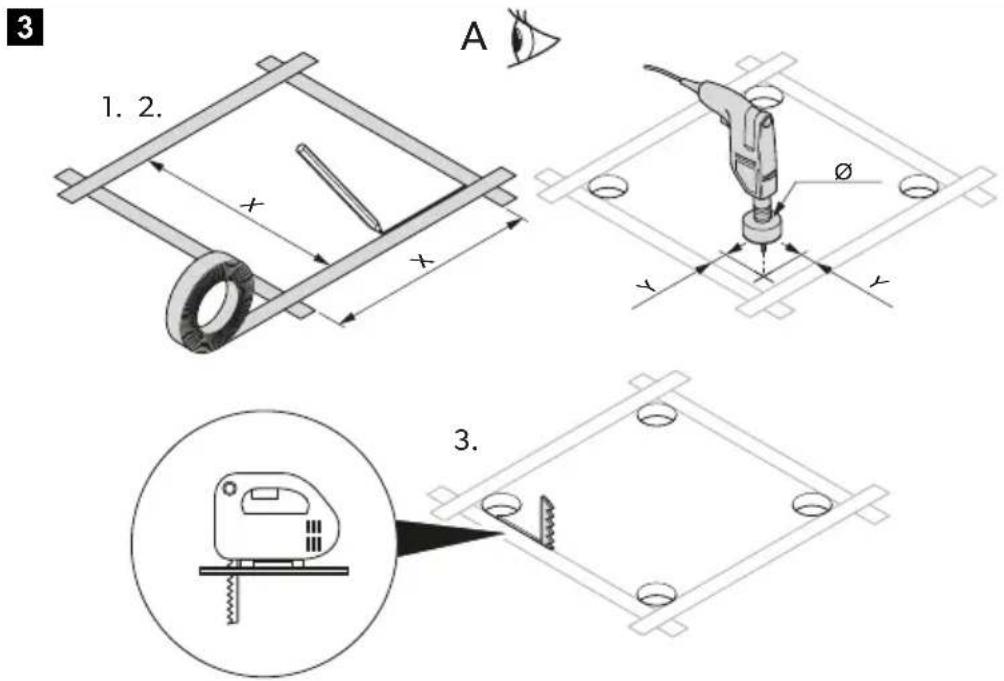

Realizarea unei deschideri noi
- Selectați o zonă în centrul acoperișului între două suporturi longitudinale.
- Marcați poziția și dimensiunea deschiderii.
| Versiunea 1 Versiunea 2 |
| X 355 mm 400 mm | |
| Y 5 mm 12 mm | |
| ∅ 10 mm 24 mm | |
- Găuriți colțurile.
RO
ATENȚIE! Pericol de defectare
Asigurați-vă că nu deteriorați cablurile electrice de alimentare. Verificați unde se află cablurile electrice.
- Tăiați cu grijă deschiderea din plafon folosind un ferăstrău sau o unealtă similară.
- Verificați dacă deschiderea din plafon necesită ranforsare.
INDICAȚIE: Marginile trebuie să fie paralele între ele.
- Dacă este necesar, îndepărtați spuma în funcție de lățimea șinelor de ranforsare (nu fac parte din livrare).
- Montați șinele de ranforsare.

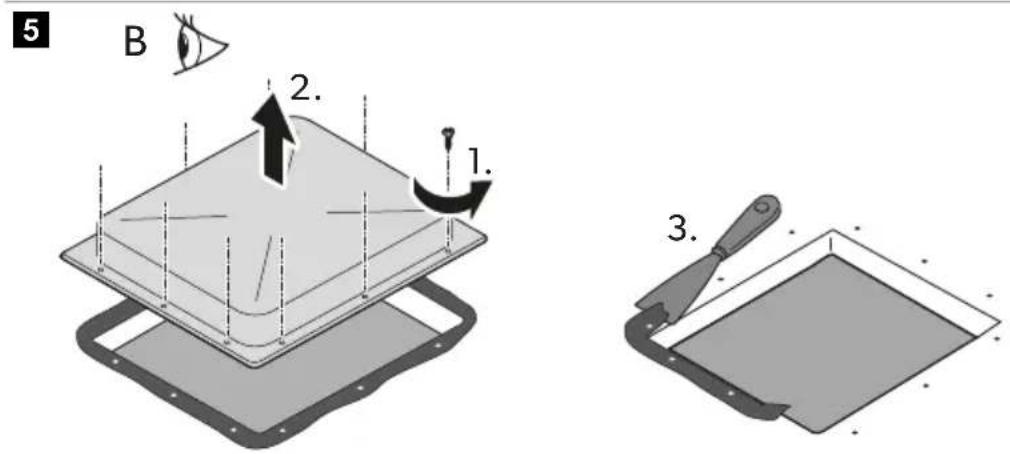

Montarea într-o deschidere existentă
- Scoateți toate șuruburile și dispozitivele de fixare ale trapei de plafon existente sau dispozitivului existent.
- Scoateți trapa de acoperiș sau dispozitivul.
- Îndepărtați materialul de etanșare din jurul deschiderii folosind o racletă sau un instrument similar.
Instalarea accesoriilor opționale (în funcție de model)
ATENȚIE! Pericol de defectare
Respectați ordinea corectă de instalare înainte de a efectua conexiunile electrice. Respectați manualele de instalare ale accesoriilor (opțional).
- Unitate de plafon
- Panou fotovoltaic (opțional)
- Bandă luminoasă cu LED (opțional)
- Modul de purificare a aerului (opțional)
- Unitate schimbător de căldură
- Amplificator de performanță (opțional)
- Capac interior

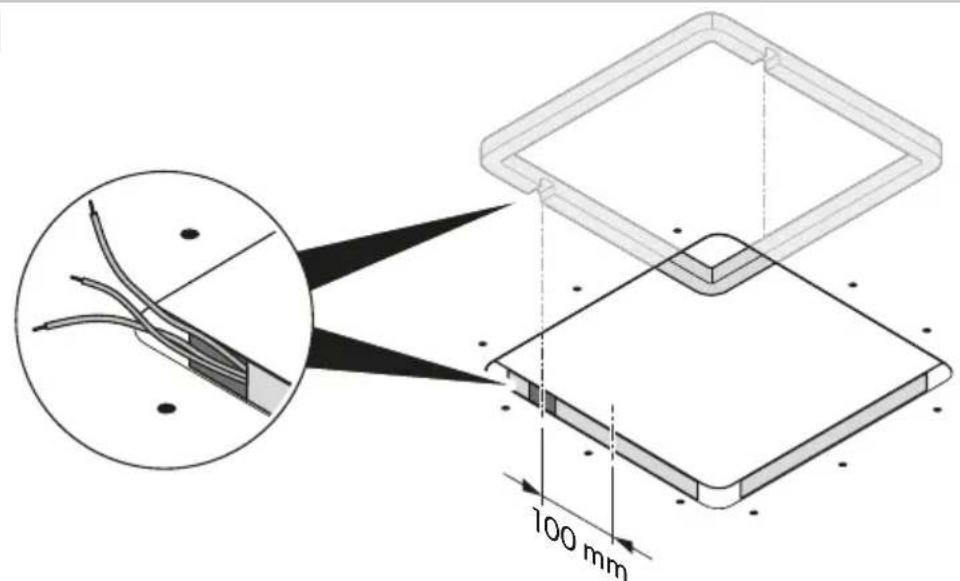

Pozarea cablurilor de conectare
- Asigurați-vă că specificația de tensiune de pe plăcuța cu date tehnice a sistemului de ventilare corespunde cu cea a sursei de alimentare. Sistemul de ventilare trebuie să fie conectat la un circuit electric capabil să furnizeze curentul necesar.
- Montați un comutator tripolar cu o distanță de deschidere a contactului de cel puțin 3 mm pe partea instalației.
- Selectați secțiunea transversală a cablului de alimentare corespunzătoare lungimii:
• Lungime < 7,5 m: 1,5 mm² • Lungime > 7,5 m: 2,5 mm²
- Realizați o deschidere pe o latură pentru a trece cablul de alimentare.
- Treceți cablul de alimentare prin deschidere, în interiorul vehiculului.
Montarea unității de plafon
- Numai pentru versiunea 1: Scoateți inelul central de pe unitatea de plafon.
- Etanșați în jurul cadrului de acoperiș cu un compus de etanșare butilic flexibil, care nu se întărește (de exemplu, SikaLastomer-710, Selleys Butyl Mastic, Bostik ezycaulk butilic etanșant sau produse similare). Respectați instrucțiunile producătorului materialului de etanșare.
- Ridicați unitatea de plafon pe plafonul vehiculului. Respectați direcția de mers.
- Poziționați unitatea de plafon central pe plafonul vehiculului.
- Scoateți colierul de cablu de pe unitatea de plafon și treceți cablurile prin deschiderea corespunzătoare către interiorul vehiculului.

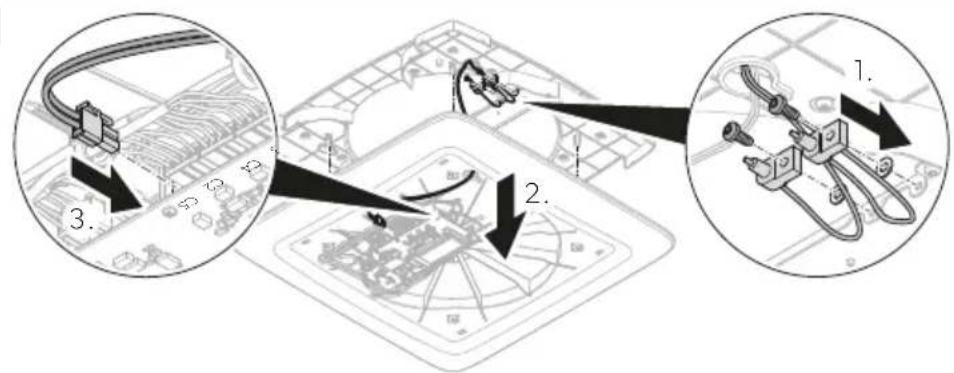

Instalarea modulului de purificare a aerului (opțional)
- Fixați modulul de purificare a aerului pe unitatea schimbătorului de căldură.
- Treceți cablul prin manșonul orificiului din partea inferioară a unității schimbătorului de căldură.
- Montați pinul pentru ionizare.
Montarea unității schimbătorului de căldură
- În funcție de grosimea plafonului, tăiați la lungimea necesară distanțierele furnizate cu setul de fixare.
10
| Grosime plafon (I) Lungime necesară distanțier (H) | |
| 23 mm - | |
| 24 mm | 2 mm |
| 25 mm |
| 26 mm | 4 mm |
| 27 mm |
| 28 mm | 6 mm |
| 29 mm |
| 30 mm | 8 mm |
| 31 mm |
| 32 mm | 10 mm |
| 33 mm |
| 34 mm | 12 mm |
| 35 mm |
| 36 mm | 14 mm |
| 37 mm |
| 38 mm | 16 mm |
| 39 mm |
| 40 mm | 18 mm |
| 41 mm |
| 42 mm | 20 mm |
| 43 mm |
| 44 mm | 22 mm |
| 45 mm |
| 46 mm | 24 mm |
| 47 mm |
| 48 mm 26 mm | |
| 49 mm | |
| 50 mm | 28 mm |
| 51 mm |
| 52 mm | 30 mm |
| 53 mm |
| 54 mm | 32 mm |
| 55 mm |
| 56 mm | 34 mm |
| 57 mm |
| 58 mm | 36 mm |
| 59 mm |
| 60 mm 38 mm | |
- Treceți cablurile prin manșonul orificiului din unitatea schimbătorului de căldură.
11
- Introduceți distanțierele în orificiile pentru șuruburi din partea superioară a unității schimbătorului de căldură.
12
Asigurați-vă că niciun cablu nu este apăsat sau ciupit.
Aliniați unitatea schimbătorului de căldură cu unitatea de plafon.
- Fixați unitatea schimbătorului de căldură prin plafon de unitatea de plafon cu cele 12 șuruburi furnizate în setul de fixare. Strângeți șuruburile folosind o cheie dinamometrică și un cuplu de strângere de max. 1,2 Nm.
Montarea capacului interior
- Treceți cablurile prin manșonul orificiului din capacul interior.
13
2.
ATENȚIE! Pericol de defectare
Asigurați-vă că niciun cablu nu este apăsat sau ciupit.
Atașați capacul interior la unitatea schimbătorului de căldură.
- Fixați capacul interior pe unitatea schimbătorului de căldură cu cele 4 șuruburi furnizate în setul de fixare. Strângeți șuruburile folosind o cheie dinamometrică și un cuplu de strângere de max. 1,2 Nm.
Instalarea benzii luminoase cu LED (opțional)
Fixați benzile luminoase cu LED pe capacul interior.
Conexiune electrică
- Conectați fișele la prize.
| Poz. Priză Denumire | |
| 1 C1 Intrare alimentare cu energie de la bateria vehiculului |
| 2 C6 leşire bandă luminoasă cu LED (opțional) |
| 3 C7 leşire bandă luminoasă cu LED (opțional) |
| 4 – Placă de circuite imprimate secundară (opțional) |
| 5 C3 leşire ventilator 1 |
| 6 C4 leşire ventilator 2 |
| 7 C2 leşire motor |
| – C5 leşire modul de purificare a aerului (opțional) |
| 8 C10 Comunicare CAN (opțional) |
| 9 C9 Comunicare LIN (opțional) |

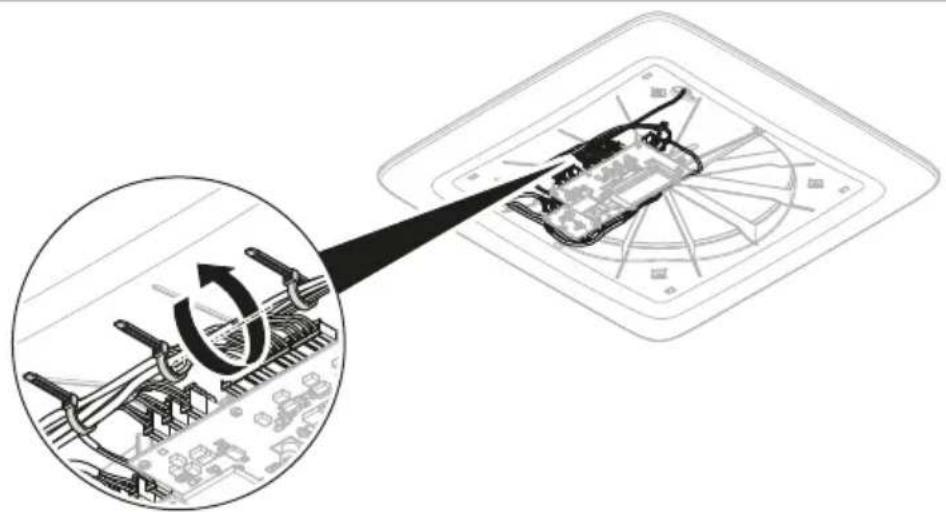

- Fixați cablurile cu coliere de cablu.
Instalarea capacului central al casetei de distribuție a aerului

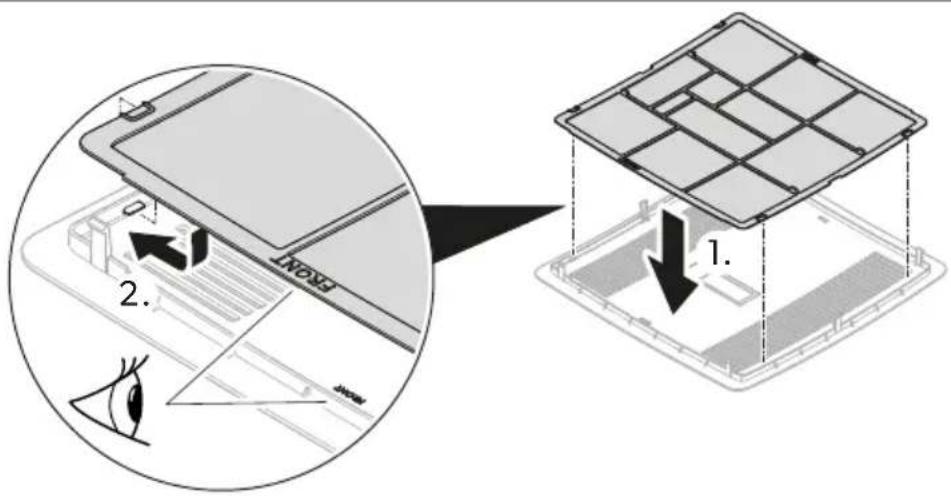

- Asigurați-vă că filtrele sunt introduse complet.
- Fixați capacul central al casetei de distribuție a aerului pe capacul interior.
19
- Întrebați producătorul vehiculului dacă este necesară o inspecție tehnică după montarea unui sistem de ventilare și dacă înălțimea specificată în actele vehiculului trebuie modificată. Instalarea este acum finalizată.
- Conectați sursa de alimentare și testați dacă sistemul de ventilare funcționează.
RO
9 Eliminarea
Reciclarea produselor cu baterii, acumulatori și surse de lumină: Scoateți toate bateriile, acumulatorii și sursele de lumină înainte de a recicla produsul. Vă rugăm să predați acumulatorii defectați sau bateriile consumate la reprezentantul comercial sau la un centru de colectare. Nu aruncați bateriile, acumulatorii și sursele de lumină la un loc cu gunoiul menajer. Dacă doriți să eliminați în final produsul, adresați-vă centrului local de reciclare sau distribuitorului pentru detalii despre cum să faceți acest lucru în conformitate cu reglementările privind eliminarea aplicabile. Produsul poate fi eliminat gratuit.
Reciclarea materialelor de ambalare: Depuneți materialul de ambalare pe cât posibil în containerele corespunzătoare de reciclare.
10 Garanție
Pentru operațiuni de reparație și în baza garanției, trebuie să trimiteți și următoarele documente:
• O copie a facturii cu data cumpărării - Un motiv de reclamație sau o descriere a defecțiunii.
Rețineți că repararea prin mijloace proprii sau reparațiile neprofesionale pot avea consecințe asupra securității și pot anula garanția.
11 Date tehnice
| ACC31000WHA | ACC31000WHWLDA |
| Tensiune de intrane | 12 V/m |
| Putare de intranem axeni | 7,6 W | 16,5 W |
| Consumm axim de energia | 0,18 kWh/24 h | 0,40 kWh/24 h |
| 15,2 Ab/24 h | 33 Ab/24 h |
RO
| ACC3100DWHA ACC3100DWHWLDA |
| Ventilație 30 ... 50 m3/h | |
| Eficiență de recuperare a căldurii 72 ... 87 % | |
| Greutate 7 kg 7,14 kg | |
| Funcții | Se poate îmbunătăți cu:Bandă luminoasă cu LEDModul de purificare a aeruluiAmplificator de performanțăPanou fotovoltaic | Furnizat cu:Bandă luminoasă cu LEDModul de purificare a aeruluiKit de instalareSe poate îmbunătăți cu:Amplificator de performanțăPanou fotovoltaic |
| Certificări |  |
