NÁVOD NA OBSLUHU RE 16-5 115 Flex

sk Originálny návod na obsluhu .....221

hr Originalna uputa za rad .....234

sl Izvirno navodilo za obratovanje .....248

ro Instructiuni de functionare originale .....262

Provoz s ochranným krytem

VAROVÁNÍ!

Uchycení ochranného krytu

1. 2. 3.

Kontrola polohy ochranného krytu

Na prvý pohlad ..... 227

Vylúčenie zodpovednosti ..... 233

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 233)!

Označenie CE

Označenie UKCA

– „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315915),

– pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podlá nich.

Toto elektrické náradie je konštruované podľa súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel. Pri používaní môže napriek tomu dôjst’ k ohrozeniu života používateľa alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.

Používajte elektrické náradie len

– pre stanovené použitie,

- v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Stanovené použitie

Renovačná brúska RE 16-5 115 je určená

– na živnostenské nasadenie v priemysle a remeslníctve,
– na odfrézovanie prechodov debnenia a zdrsňovanie betónových plôch,
– na odstraňovanie náterov, omietok, zvyškov lepidla na dlaždice a koberce z tvrdých podkladov (tvrdá omietka, betón),
– na brúšenie za sucha a hladenie betónu, omietky, poteru, pieskovca, šamotu a asfaltu,
– na perforovanie tapiet na tvrdom podklade,
– na prácu s nástrojmi, ktoré sú pre toto náradie ponúkané firmou FLEX a sú schválené pre otáčky minimálne 6300 ot./min.

Použitie rozbrusovacích kotúčov, hrubovacích brúsnych kotúčov alebo drôtených kief nie je prípustné.

Pri použití renovačnej brúsky RE 16-5 115 je potrebné pripojit' vysávač triedy M.

Bezpečnostné pokyny pre renovačnú brúsku

VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

■ Používajte toto elektrické náradie s príslušnym príslušenstvom ako sanačnú frézku, renovačnú brúsku a brúsku, brúsku na brúsenie s brúsnym papierom. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím. Nedodržanie nasledujúcich pokynov môže viest' k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné pre prácu s drôtenými kefami, leštenie a rozbrusovanie. Použitia, pre ktoré nie je elektrické náradí predpokladané, môžu spôsobit' ohrozenia a poranenia.

■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a odporúčané špeciálne pre toto elektrické náradie. Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit', nie je zárukou žiadneho bezpečného použitia.
■ Neprestavujte toto elektrické náradie tak, aby fungovalo spôsobom, ktorý nie je špecificky navrhnutý a špecifikovaný výrobcom náradia.

Takáto prestavba môže mat' za následok stratu kontroly a spôsobit' vážne zranenie osôb.

■ Nepoužívajte žiadny vkladací nástroj, ktorý nebol výrobcom špeciálne navrhnutý a určený pre toto elektrické náradie.
Len to, že príslušenstvo môžete na vašom elektrickom náradí upevnit', nie je zárukou bezpečného použitia.
■ Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedat' rozmerovým údajom elektrického náradia. Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryt' alebo kontrolovat'.
Brúsne kotúče, brúsne taniere alebo iné príslušenstvo sa musia presne hodit' na brúsne vreteno Vášho elektrického náradia. Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest' k strate kontroly.
■ Rozmery držiaka príslušenstva musia zodpovedat' rozmerom montážneho príslušenstva elektrického náradia.

Príslušenstvo, ktoré sa nezhoduje s montážnym príslušenstvom elektrického náradia, spôsobuje nerovnováhu, nadmerne vibrácie a môže vyvolat' stratu kontroly.

■ Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hľadiska odlupovania a trhlín, brúsne taniere z hľadiska trhlín, obrúsenia a silného opotrebenia. Ked’ elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hľadiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat’ s najvyššími otáčkami. Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.
Noste osobné ochranné pomôcky. Používajte podľa spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu. Oči sa majú chránit’ pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovat’ prach vznikajúci pri použití. Ked’ ste dlhšiu dobu vystavení hlasitému hluku, môžete utrpiet’ stratu sluchu.
■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky. Úlomky obrobku alebo zlomené pracovné nástroje môžu odletiet' a spôsobit' poranenie aj mimo priamu pracovnú oblast'.
Držte náradie len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Ved'te siet'ový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov. Ak stratíte kontrolu nad náradím, môže dojst' k pret'atiu alebo zachyteniu siet'ového kábla a Vaša ruka alebo paža sa môžu dostat' do otáčajúceho sa pracovného nástroja.
■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví. Rotujúci pracovný nástroj sa môže dostat’ do kontaktu s odkládacou plochou, čím môžete stratit’ kontrolu nad elektrickým náradím.
■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení. Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit' Váš odev a pracovný nástroj sa môže zavàtat' do Vášho tela.
■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite. Ventilátor motora vt'ahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.
■ Nepoužívajte elektrické náradie v blízkosti horlavých materiálov. Tieto materiály môžu iskry zapálit'.
■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky. Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.

Zvláštne bezpečnostné upozornenia pre brúsenie

■ Používajte výhradne brúsne nástroje, ktoré sú schválené pre Vaše elektrické náradie a ochranný kryt určený pre tieto brúsne nástroje. Brúsne nástroje, ktoré nie sú určené pre elektrické náradie, nie je možné dostatočne zakryt' a sú nebezpečné.
■ Ochranný kryt musí byt' na elektrickom náradí spořahlivo namontovaný a nastavený tak, aby sa dosiahlo maximálnej bezpečnosti, tzn. čo najmenšia možná čast' brúsneho nástroja smeruje nezakrytá k obsluhujúcej osobe.

Ochranný kryt má chránit' obsluhujúcu osobu pred úlomkami a náhodným kontaktom s brúsnym nástrojom.

■ Brúsne nástroje sa smú používať len pre odporúčané možnosti použitia.
Napríklad: Nikdy nebrúste s bočnou plochou diamantového brúsneho taniera.
Diamantové brúsne taniere sú určené na úber materiálu spodnou stranou brúsneho taniera. Bočné pôsobenie sily na tieto brúsne nástroje ich môže rozlomit'.
■ Používajte vždy nepoškodené upínacie príruby správnej veľkosti a tvaru pre Vámi zvolený pracovný nástroj. Vhodné príruby podopierajú pracovné nástroje a znižujú tým nebezpečenstvo zlomenia.
■ Nepoužívajte žiadne opotrebené pracovné nástroje od väčších elektrických náradí.
Pracovné nástroje pre väčšie elektrické náradia nie sú dimenzované pre vyššie otáčky menších elektrických náradí a môžu puknút'.

Spätný ráz a príslušné bezpečnostné pokyny

Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k náhlemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovateľné elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja.

Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytit' a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podla smeru otáčania kotúča v mieste zablokovania. Pri tom môžu brúsne kotúče tiež puknút'.

Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabránit' vhodnými preventivnymi opatreniami, ako je nasledovne popísané.

Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit'. Používajte vždy prídavnú rukovät', ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu. Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládat' sily spätného rázu a reakčné sily.
Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovat' nad Vašu ruku.
■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovat'. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.
■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd'. Zabráňte tomu, aby sa vložené nástroje od obrobku odrazili a zasekli. Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked' odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz. ■ Nepoužívajte žiadne ret'azové alebo ozubené pilové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.

Zvláštne bezpečnostné upozornenia pre brúšenie s brúsnym papierom

Nepoužívajte žiadne predimenzované brúsne kotúče, ale dodržiavajte údaje výrobcu k ich veľkosti. Brúsne kotúče, ktoré presahujú brúsny tanier môžu spôsobit' poranenia, ako aj viest' k zablokovaniu, roztrhnutiu brúsneho kotúča alebo ku spätnému rázu.

Zvláštne bezpečnostné upozornenia pre frézovanie

■ Neobrábajte žiadne plochy s obnaženými ocelovými výztužami. Nebezpečenstvo spätného rázu!
■ Bud'te predovšetkým opatrní pri opracovaní rohov, hrán a extrémnych prechodov. Možnost poškodenia frézovacej hlavy, resp. frézovacích koliesok.
■ Uved'te elektrické náradie do prevádzky len vtedy, ak sa frézovacie kolieska môžu voľne otáčat'.
■ Používajte len originálne frézovacie hlavy a frézovacie kolieska firmy FLEX. Nepoužívajte žiadne adapté alebo redukčné tvarovky.

Ďalšie bezpečnostné pokyny

■ Používajte len predlžovacie káble schválené pre venkovné oblasti.
■ Neodporúča sa obrusovanie olovnatých farieb. Odstránenie olovnatých farieb by mal vykonávat' len odborník.
■ Neopracovávajte žiadne materiály, z których sa uvolňujú látky škodlivé zdraviu (napr. azbest). Urobte ochranné opatrenia, ked' môže vznikat' zdraviu škodlivý, horľavý alebo výbušný prach. Noste ochrannú masku proti prachu. Používajte odsávacie zariadenie.

VECNÉ ŠKODY!

Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.

Hlučnost' a vibrácia

VAROVANIE!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.

Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'.

Pre presný odhad kmitavého namáhania by sa mali tiež zohľadnit’ doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretelne redukovat’.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Technické údaje

Výrobok Renovačná brúska
Typ výrobku RE 16-5 115
Siet'ové napätie V/Hz 220-240/50-60
Trieda ochrany		☐ / II
Príkon W 1.600
Výkon W 900
Otáčky chodu naprázdno ot./min		1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Menovitý počet obrátok ot./min 6.300
Uchytenie nástroja ∅ 12
Hmotnosť podľa"FLEX procedure 01"	kg 3,1
Pri použití vodiaceho stola:
∅ frézovacej hlavy	mm	80
HÍbka frézovania	mm	0...6
Pri použití ochranného krytu:
Max. priemer kotúča	mm	115
Hladina hluku vyhodnotená filtrom A podľa EN 62841 (pozri „Hlučnost’ a vibrácia“):
Hladina akustického tlaku LpA	dB(A)	90
Hladina akustického výkonu LWA	dB(A)	98
Neistota K	db	3
Celková hodnota vibrácií podľa EN 62841 (pozri „Hlučnost’ a vibrácia“):
Hodnota emisií pri...
Frézovanie omietkových povrchov	m/s2	2,5
Brúšenie betónových povrchov	m/s2	8,2
Brúšenie s brúsnym kotúčom	m/s2	2,5
Neistota K	m/s2	1,5

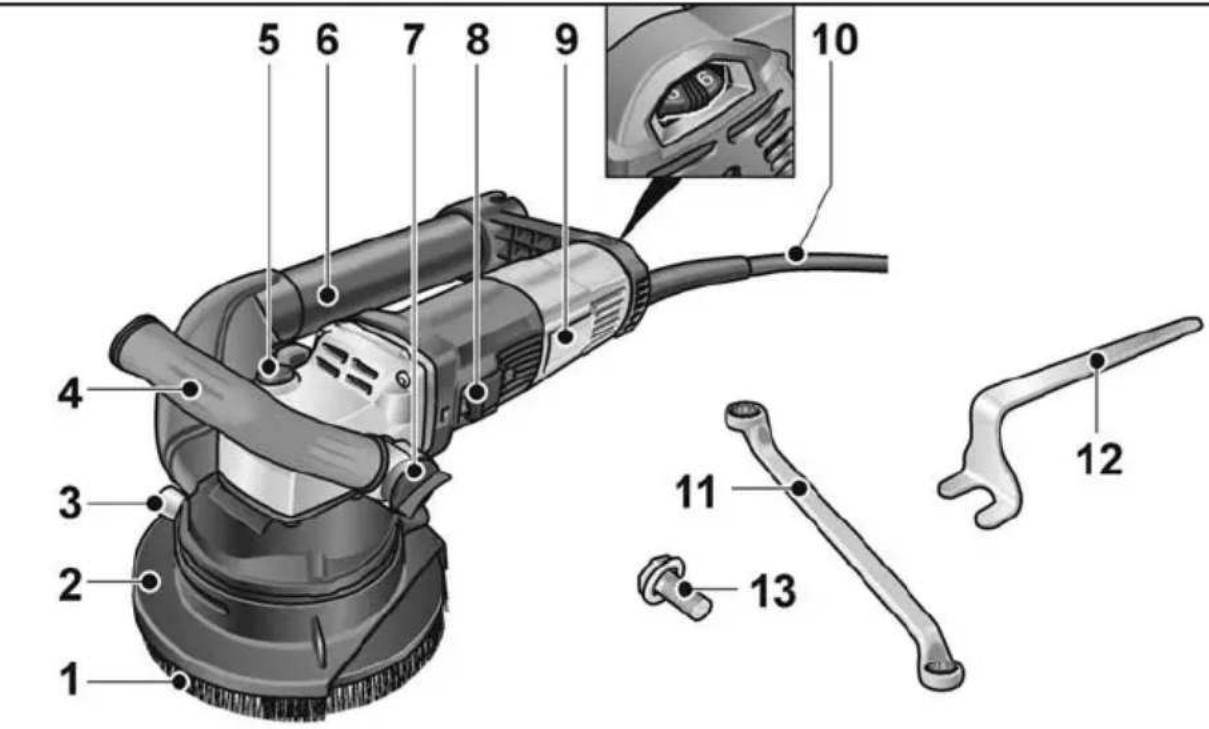

Na prvý pohlad

1 Kefový veniec
2 Ochranný kryt s kefovým vencom a otočným okrajovým segmentom
3 Zaist'ovacia skrutka
4 Strmeňová rukovät'
5 Aretácia vretena

Na znehybnenie vretena pri výmene nástroja.

6 Odsávacia rúra
7 Upevňovanie rukoväti
8 Kolieskový vypínač

Na zapnutie a vypnutie.

So zaskakovacou polohou pre trvalú prevádzku.

9 Typový štítok
10 Pripojovací kábel 4,0 m so siet'ovou zástrčkou
11 Nástrčný klůč
12 Pridržiavací klúč
13 Upevňovacia skrutka
14 Frézovacia hlava s frézovacími kolieskami

Odporúčaná rýchlost': 3-4

15 Diamantový brúsny tanier

Odporúčaná rýchlost': 5-6

Odporúčaná rýchlost': 1-3

17 Vodiaci stôl

Návod na použitie

Pred uvedením do prevádzky

Vybalte elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a eventuálne prepravné poškodenia.

Prevádzka s ochranným krytom

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

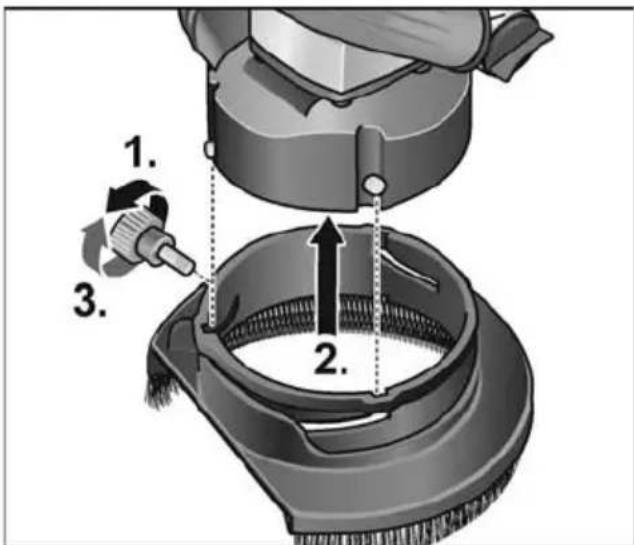

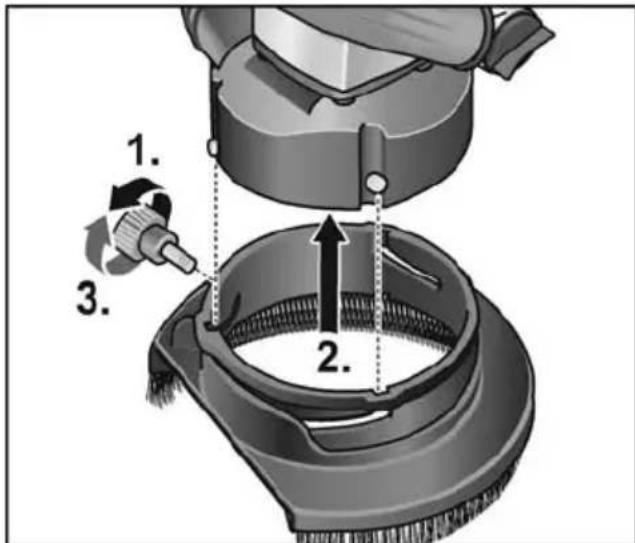

Upevnenie ochranného krytu

1. 2. 3.

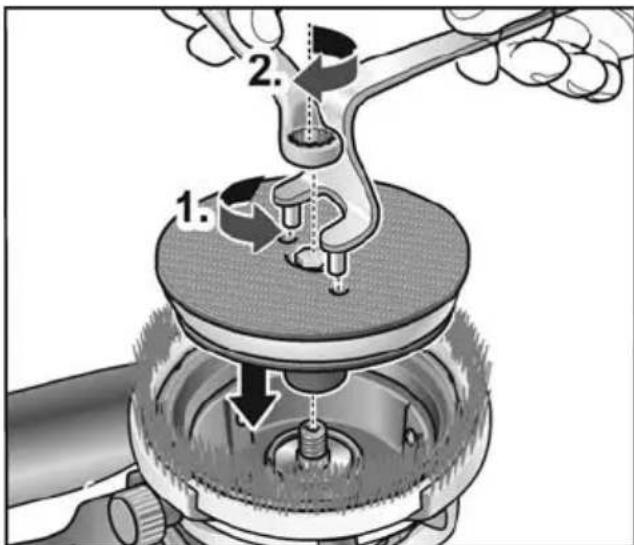

Upevnenie taniera so suchým zipsom

■ Kotúč so suchým zipsom nasad'te na vreteno.
■ Upevňovaciu skrutku zaskrutkujte do závitu.
Kotúč so suchým zipsom pridržte pridržiavacím klúčom proti smeru pohybu hodinových ručičiek (1.).
■ Upevňovaciu skrutku utiahnite nástrčným klúčom v smere pohybu hodinových ručičiek (2.).
■ Položte vystredený brúsny prostriedok na tanier so suchým zipsom.

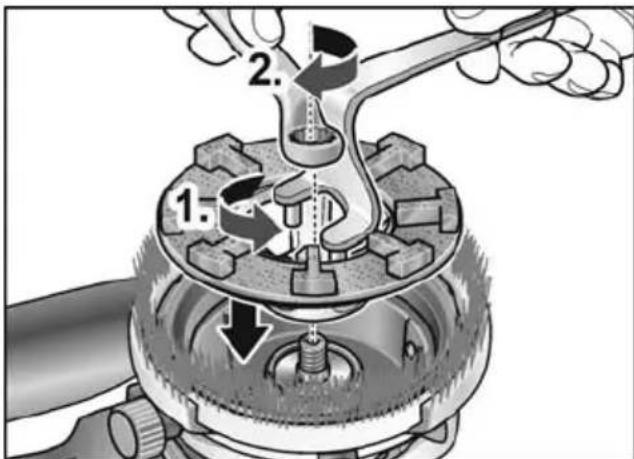

Upevnenie diamantového brúsneho taniera

■ Diamantový brúsny tanier pridržte pridržiavacím klúčom proti smeru pohybu hodinových ručičiek (1.).
■ Upevňovaciu skrutku utiahnite nástrčným klúčom(ut'ahovacím momentom min. 25 Nm) v smere pohybu hodinových ručičiek (2.).

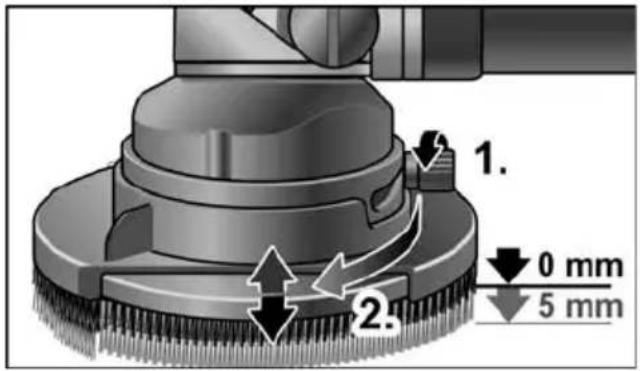

Kontrola polohy ochranného krytu

Kefový veniec by mal prečnievat' cca 0–1 mm cez brúsny tanier. Na kompenzáciu opotrebenia diamantového brúsneho taniera je možné ochranný kryt výškovo prestavit'.

1. 2. 0 mm 5 mm

Prevádzka s vodiacim stolom

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

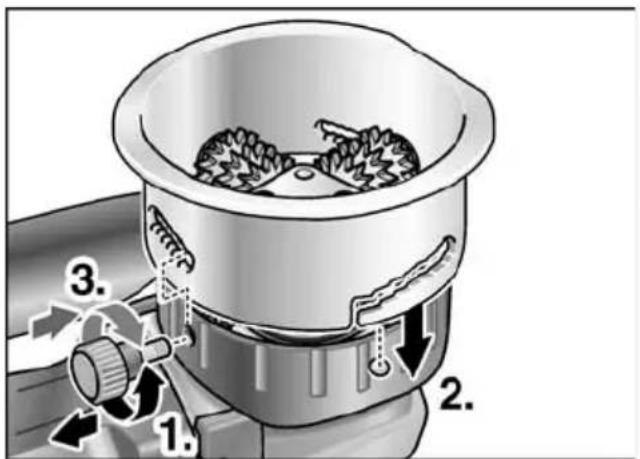

Upevnenie vodiaceho stola

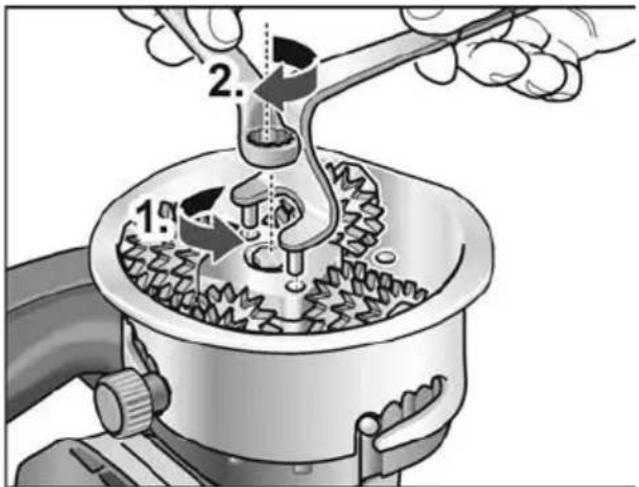

Upevnenie frézovacej hlavy

■ Frézovaciu hlavu nasad'te na vreteno.
■ Upevňovaciu skrutku zaskrutkujte do závitu.
Frézovaciu hlavu pridržte pridržiavacím klúčom proti smeru pohybu hodinových ručičiek (1.).
■ Upevňovaciu skrutku utiahnite nástrčným klůčom (ut'ahovacím momentom min. 25 Nm) v smere pohybu hodinových ručičiek (2.).
■ Frézovaciu hlavu snímte v obrátenom poradí.

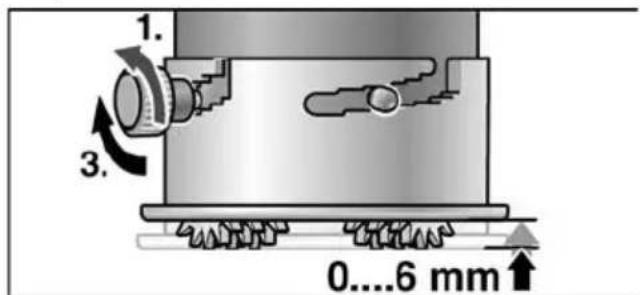

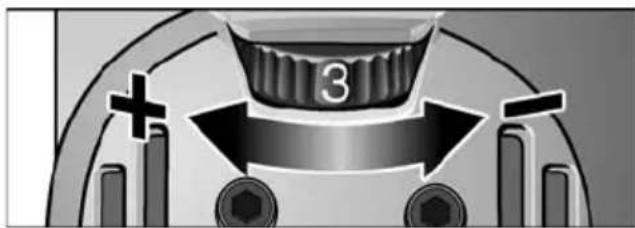

Nastavenie håbky frézovania

Håbku frézovania je možné nastavit' v 6 stupňoch od 0 do 6 mm.

Na nastavenie pracovných otáčok nastavte nastavovacie koliesko na požadovanú hodnotu.

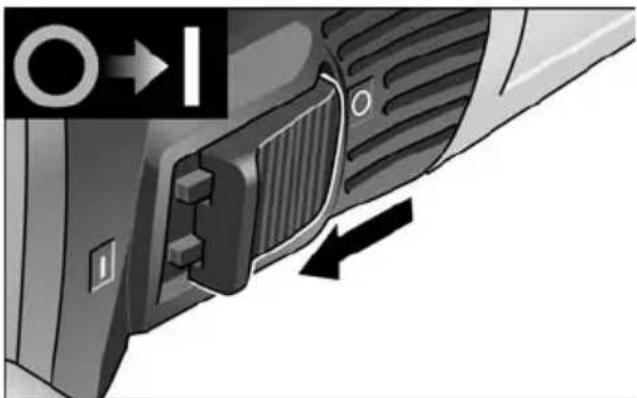

Zapnutie a vypnutie elektrického náradia

Krátkodobá prevádzka bez zaskočenia

Trvalá prevádzka so zaskočením

i UPOZORNENIE

Pri krátkodobom pret'ažení sa náradie automaticky vypne. Pre d'alšiu prácu náradie vypnite a opät' zapnite.

Pri prehriatí z pret'aženia v trvalej prevádzke znižuje náradie automaticky otáčky, až se dostatočne ochladí. Na konci chladiaceho režimu sa náradie automaticky vypne.

Pre d'alšiu prácu náradie vypnite a opät' zapnite.

Použitie odsávacieho zariadenia

POZOR!

Renovačná brúska sa musí pri prevádzke pripojit' na odsávanie prachu. Odsávacie zariadenie musí byt' schválené na odsávanie kamenného prachu!

Na odsávanie zvlášť zdravie ohrozujúcich rakovinotvorných suchých prachov, sa musí používat' špeciálny odsávač, schválený pre tento účel.

Pri každej poruche odsávacieho zariadenia okamžite prerušte prácu, vypnite náradie.

Pred opätovným uvedením do prevádzky poruchu odstráňte.

i UPOZORNENIE

Pri použití renovačnej brúsky RE 16-5 115 je potrebné pripojit' vysávač triedy M.

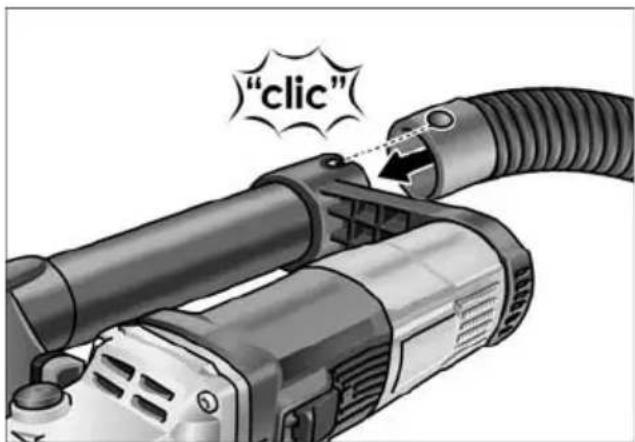

"click"

■ Upevnite odsávaciu hadicu na pripojovacie hrdlo.

Pripojte odsávaciu hadicu na odsávacie zariadenie. Dodržiavajte návod na obsluhu odsávacieho zariadenia! Skontrolujte upevnenie! V prípade potreby použite vhodný adaptér.

i UPOZORNENIE

Ak by Váš vysávač potreboval špeciálne pripojovacie hrdlo (tzn. iné pripojovacie hrdlo ako je štandardné pripojovacie hrdlo 32 mm/36 mm, ktoré je v rozsahu dodávky elektrického náradia), spojte sa s Vaším dodávatelom vysávača, aby obstaral vhodný adaptér.

Práca s elektrickým náradím

VAROVANIE!

Rotujúci brúsny tanier sa nesmie dostat' do kontaktu s ostrými vyčnievajúcimi predmetmi. Nebezpečenstvo spätného rázu! Poškodenia brúsneho taniera. Pri poškodení alebo silnom opotrebení brúsneho taniera tento tanier bezpodmienečne vymeňte.

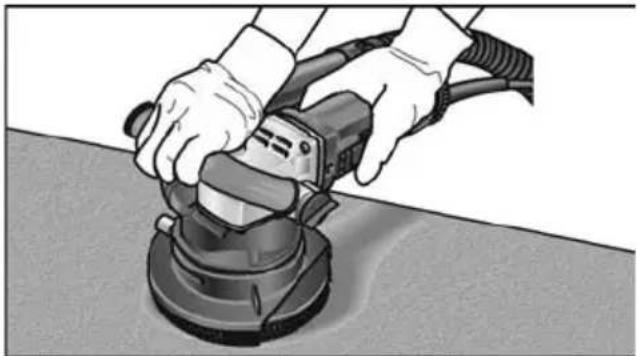

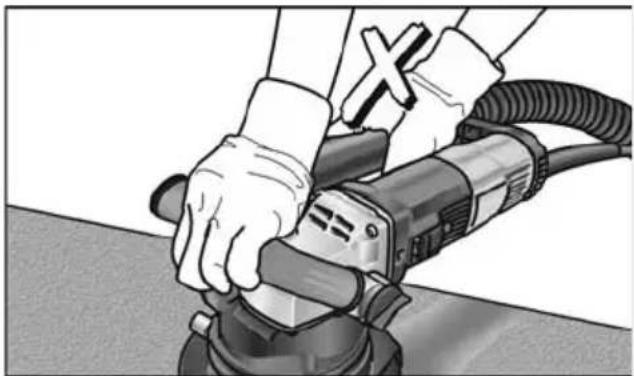

POZOR!

1. Upevnite ochranný kryt alebo vodiaci stôl.

2. Upevnite nástroj.

3. Nastavte ochranný kryt resp. vodiaci stôl na správnu výšku.

4. Pripojte odsávacie zariadenie.

5. Zastrčte siet'ovú zástrčku.

6. Na kontrolu správneho upevnenia nástroja vykonajte skúšobný chod. Zapnite elektrické náradie (bez zaskočenia) a nechajte ho cca 30 sekúnd v chode. Skontrolujte nevyváženost' a vibrácie.

7. Nastavte potrebné otáčky.
8. Zapnite odsávacie zariadenie.
9. Držte vždy elektrické náradie pevne obidvoma rukami.

Majte jednu ruku ustavične na náradí, aby ste v núdzovom prípade mohli elektrické náradie bez meškania vypnút'.

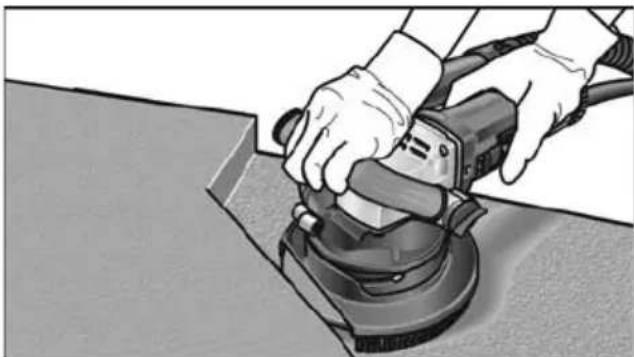

Pri použití ochranného krytu

■ Nasad'te renovačnú brúsku na pracovnú plochu. Kefový veniec musí byt' v jednej rovine s pracovnou plochou.
Zvýšte prítlak, aby sa brúsny nástroj dostal do kontaktu s pracovnou plochou. Renovačnou brúskou pri tom pohybujte prekrývajúcimi sa, kývavými pohybmi.

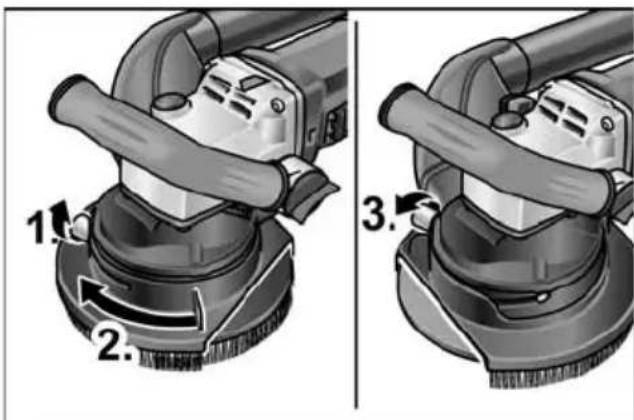

■ Na brúšenie v rohoch: – Vypnite náradie a počkajte, kým sa brúsny nástroj nezastaví.

1. 2. 3.

– Povošte zvieraciu skrutku (1.).
– Pootočte otočný okrajový segment smerom doprava (2.).
– Pevne utiahnite zvieraciu skrutku (3.).
– Zapnite znova náradie.

■ Nasad'te vodiaci stôl celou plochou na obrábanú plochu.
■ Pohybujte renovačnou brúskou prekrývajúcimi sa, kývavými pohybmi.

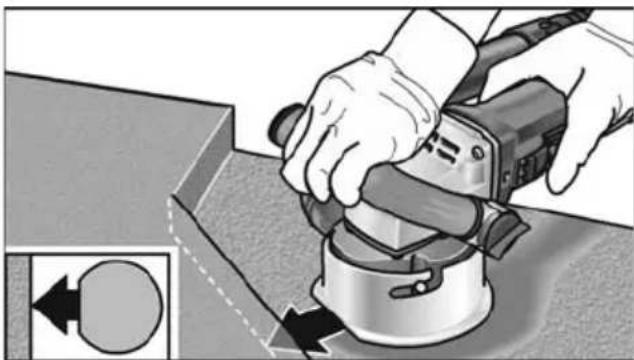

■ Na brúšenie v rohoch je jedna strana vodiaceho stola sploštená.

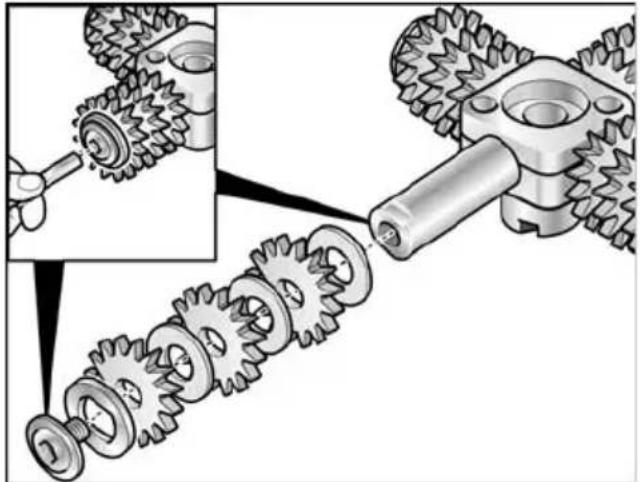

i UPOZORNENIE Pravidelne kontrolujte, či sa frézovacie kolieska na svojich hriadeloch otáčajú. Prípadne odstráňte usadeniny prachu vyklepaním.

Po ukončení práce

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

i UPOZORNENIE

Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.

Čistenie

VAROVANIE!

Nepoužívajte vodu alebo tekuté čistiace prostriedky.

■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
Vychistite ochranný kryt resp. vodiaci stôl suchým stlačeným vzduchom. Pomocou štetca alebo kefy odstráňte silne prilnavé nečistoty.

Opravy

Opravy nechajte vykonávat' výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

i UPOZORNENIE

Počas záručnej doby nepovoľujte skrutky na telese motora. Pri nedodržaní zaniknú záručné záväzky výrobcu.

Používajte vždy frézovacie kolieska rovnakého typu.

Správnu montáž frézovacích koliesok si zistite v montážnom návode, ktorý sa dodáva s frézovacími kolieskami.

Náhradné diely a príslušenstvo

Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke:

www.flex-tools.com

Odstránením siet'ového kábla urobte doslúžené náradie nepoužiteľným.

Len pre krajiny EÚ

Podla evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.

UPOZORNENIE

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode C€

ES vyhlásenie o zhode je uvedené v prílohe I tohto návodu na obsluhu.

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.

Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.

Sadržaj

Korišteni simboli 234

Simboli na aparatu 234

Za vašu sigurnost 234

Šum i vibracija 238

Tehnički podaci 239

Na jedan pogled 240
