NAUDOJIMO INSTRUKCIJA RE 16-5 115 Flex

Naudojami simboliai 320

Jūsų saugumui 320

Triukšmas ir vibracija 324

Techniniai duomenys 325

Bendras árankio vaizdas ..... 326

Nurodymai dirbant 327

Techninis aptarnavimas ir priežiūra . . . 331

Nurodymai dirbant 332

C ∈-Atitikimo deklaracija ..... 332

Atsakomybės pašalinimas .... 332

Naudojami simboliai

JSPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIAI!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Siekdami sumažinti sužeidimo pavojų, skaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Visada dirbkite abiem rankomis!

Nuoroda dėl seno įrankio utilizavimo (žr. 332 psl.)!

CE ženklinimas

UKCA ženklinimas

Jūsų saugumui

JSPÉJIMAS!

Prieš naudodami elektrini įrankį, pirmiausiai perskaitykite ir tik tada dirbkite. Laikykitės:

- šios instrukcijos,

- "Bendruju saugos taisykliu", esančiu pridedamoje knygeléje, naudojantis elektriniais irankiais (spaudinio-Nr.: 315915),

– naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.

Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atṣirasti kiti materialiniai nuostoliai. Šis elektrinis įrankis gali būti naudojamas tik

– pagal numatytą paskirti,

- ir turi būti techniškai tvarkingas.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Šlifuoklis renovavimo darbams RE 16-5 115 yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– frezuoti klojinių perėjimo vietas šiurkštinti betono paviršius,
– ji tinka šalinti dažus, tinkus, plytelių ir kiliminių dangų klijų likučius nuo kietų pagrindų (kieto tinko, betono),
– betonui, tinkui, monolitinėms grindims, smiltainiui, šamotui ir asfaltui sausai šlifuoti ir išlyginti,
– sienų apmušalams ant kietų pagrindų perforuoti,
– naudoti su įrankiais, kuriuos FLEX siūlo šiam prietaisui ir kurių mažiausias leidžiamasis sūkių skaičius yra 6300 min ^-1 .
Neleidžiama naudoti pjovimo, grubaus šlifavimo, lapelinių šlifavimo diskų arba vielinių šepečių.
Naudodami šlifuoklj renovavimo darbams RE 16-5 115 privalote prijungti M klasės dulkių siurblį.

Saugos nurodymai darbui su šlifuokliu renovavimo darbams

!SPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

■ Šj elektrinį įrankį su atitinkamais priedais reikia naudoti kaip frezavimo įrankį, šlifuoklj renovavimo darbams, šlifuoklj ir šlifuoklj su šlifavimo popieriumi. Atkreipkite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu.

Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.

■ Šis elektrinis įrankis netinka darbui su vieliniais šepečiais, poliruoti ir pjauti abrazyviniais pjovimo diskais.
Naudojant ne pagal paskirti, galima sugadinti jranki ir susižeisti.
■ Nebandykite šio elektrinio įrankio perdaryti taip, kad jis veiktų kitu nei įrankio gamintojo nurodytu būdu.
Dėl tokio perdarymo įrankio galite nesuvaldyti ir sunkiai susižaloti.
■ Nenaudokite darbinių įrankių, kurie nėra gamintojo skirti šiam įrankiui arba patvirtinti kaip tinkami naudoti su šiuo elektrinių įrankiu.
Tai, kad jūs galite pritvirtinti priedą prie elektrinio įrankio, neužtikrina saugaus naudojimo.
■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis.
Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti i visas puses.
- Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis.
Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.
■ Šlifavimo diskai, šlifavimo lėkštelės ir kiti priedai privalo tiksliai tikti ant elektrinio įrankio šlifavimo suklio.
Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.
■ Priedų tvirtinimo matmenys turi atitikti elektrinio įrankio tvirtinimo įrangos matmenis.
Tvirtinimui prie elektrinio įrankio netinkantys priedai išsibalansuoja ir labai vibruoja, todėl įrankio galite nesuvaldyti.

■ Nenaudokite pažeistų darbinių įrankių. Kiekvieną kartą prieš naudojantis patikrinkite darbinius įrankius, ar jie nėra suskilę ir įtrūkę; patikrinkite šlifavimo lėkšteles, ar jos nėra įtrūkusios, susidėvėjusios arba stipriai nudilusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbinį įrankį. Kai Jūs patikrinote ir įstatėte darbinį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu.
Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.

■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis. Akys privalo būti apsaugotos nuo į šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjima.

■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, jžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis. Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.

- Prietaisą laikykite tik uż izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį. Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampą metalinėse prietaiso dalyse ir sukelti elektros smūgį.

■ Tinklo kabeli saugokite nuo besisukančių darbinių įrankių.
Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukanti darbinį įrankį.
■ Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo.
Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.
■ Niekuomet neneškite veikiančio elektrinio įrankio.
Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigreš į Jūsų kūną.
■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius.
Variklio ventiliatorius traukia dulkes j korpusa, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.
■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų.
Kibirkštys gali uždegti šias medžiagas.
■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu. Naudodami vandenį arba kitus skystus aušinimo skysčius, galite gauti elektros smūgį.

Šlifavimui skirti ypatingieji saugos nurodymai

■ Naudokite tik šiam elektriniam įrankiui skirtus šlifavimo diskus ir šiems šlifavimo diskams skirtus apsauginius gaubtus.
Šlifavimo diskai, kurie neskirti elektriniam įrankiui, gali būti nepakankamai apsaugoti ir yra nesaugūs.
■ Apsauginis gaubtas privalo būti patikimai pritvirtintas prie elektrinio įrankio ir nustatytas taip, kad būtų pasiektas aukščiausias saugumo laipsnis, t.y. dirbantysis matytų kiek įmanoma mažiau atviro šlifavimo disko. Apsauginis gaubtas privalo saugoti dirbantijį nuo nuolaužų ir atsitiktinių kontaktų su šlifavimo disku.

■ Šlifavimo diską galima naudoti tik rekomenduojamoms naudojimo galimybėms.

Pavyzdžiui: niekada nešlifuokite deimantinės šlifavimo lėkštelės šoniniu paviršiumi. Deimantinė šlifavimo lėkštelė yra skirta medžiagoms šalinti šlifavimo lėkštelės apatine puse. Šoninis jęgų poveikis į šį šlifavimo diską gali jį suardyti.

■ Visada naudokite nepažeistas tvirtinimo junges, kurių dydis ir forma tinka Jūsų pasirinktam darbiniam įrankiui.

Tinkamos jungės paremia darbinius įrankius ir sumažina lūžimo pavojų.

■ Nenaudokite didesnių elektrinių įrankių susidėvėjusių darbinių įrankių.

Didesniems elektriniams įrankiams skirti darbiniai įrankiai nėra apskaičiuoti mažų elektrinių įrankių dideliems sūkių skaičiams ir gali lūžti.

Atatranka ir atitinkami saugos nurodymai

Atatranka yra staigi reakcija į besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. Įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai.

Jei, pvz., šlifavimo diskas jstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali jstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką. Tada šlifavimo diskas artėja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties jstrigimo vietoje. Šlifavimo diskai čia taip pat gali lūžti.

Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė. Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.

■ Elektrinį įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą.

Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.

■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio.

Atatrankos atveju darbinis įrankis kliudyti Jūsų ranką.

■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai.

Atatranka stumia elektrinį įrankį priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.

■ Ypatingai atsargiai dirbkite prie kampų, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų į detalę ir nejstrigtų.

Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.

■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių.

Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suvaldyti elektrini įrankį.nkiau pavyksta suvaldyti elektriná áranká.

Specialūs saugos nurodymai šlifuojant su šlifavimo popieriumi

■ Nenaudokite per dideliø õlifavimo diskø, bet paisykite gamintojo nurodymø dël õlifavimo diskø dydpio.

Up õlifavimo padà didesni õlifavimo diskai gali supeisti bei upsiblokuoti, sutrûkti ar atõokti atgal.

Frezavimui skirti ypatingieji saugos nurodymai

■ Neapdirbkite paviršių su atvirai esančiomis plieninėmis armatūromis. Atatürkos pavojus!
■ Būkite atsargūs apdirbdami kampus, briaunas ir ribines sandūras. Galimi frezavimo galvutės arba frezavimo ratukų pažeidimai.
■ Elektrinį prietaisą įjunkite tik tuomet, jei frezavimo ratukai gali laisvai suktis.
■ Naudokite tik originalias "FLEX" frezavimo galvutes ir ratukus. Nenaudokite jokių adapterių ar tarpinių detalių.

Kitos saugos nuorodos

■ Naudokite tik naudojimui lauke skirtus pailginimo kabelius.
■ Nepatartina šlifuoti dažu, kurių sudėtyje yra švino. Dažus, kurių sudėtyje yra švino, pašalinti leidžiama tik specialistams.
Niekuomet nepjaukite ir nešlifuokite medžiagų, kurias apdorojant išsiskiria sveikatai kenksmingos medžiagos (pvz., asbestas). Imkitės saugumo priemonių, jei tikėtina, kad dirbant gali susidaryti sveikatai pavojingos, degios arba sprogios dulkės. Naudokite respiratorių. Naudokite dulkių nusiurbimo sistemą.

SUGADINIMO PAVOJUS

Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.

Triukšmas ir vibracija

ISPÉJIMAS!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį.

Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti.

Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti.

Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIAI!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

Gaminys Šlifuoklis renovavimo darbams
Gaminio tipas RE 16-5 115
Tinklo įtampa V/Hz 220-240/50-60
Saugos klasė		☐ / II
Imama galia W 1.600
Atiduodama galia W 900
Tuščios veikos sukimosi greitis aps/min		1 - 1.9002 - 2.6003 - 3.4004 - 4.1005 - 4.8006 - 5.500
Nominalus sūkių skaičius aps/min 6.300
Įrankių laikiklis ∅ 12
Svoris pagal "FLEX procedure 01" kg		3,1
Naudojant kreipiamąjį staleliį:
Frezavimo galvutė-∅	mm	80
Frezavimo gylis	mm	0...6
Naudojant apsauginį gaubtą:
Didžiausias disko skersmuo	mm	115
A koreguotojor triukšmo lygio vertės pagal EN 62841 (žr. „Triukšmas ir vibracija“):
Garso slėgio lygis L_pA	dB(A)	90
Triukšmolgalios lygis L_WA	dB(A)	98
Paklaida K	db	3
Bendroji virpesių lygio vertė pagal EN 62841 (žr. „Triukšmas ir vibracija“):
Emisijos vertė, esant...
Tinkuotų paviršių frezavimas	m/s ^2	2,5
Betono paviršių šlifavimas	m/s ^2	8,2
Šlifavimas šlifavimo popieriumi	m/s ^2	2,5
Paklaida K	m/s ^2	1,5

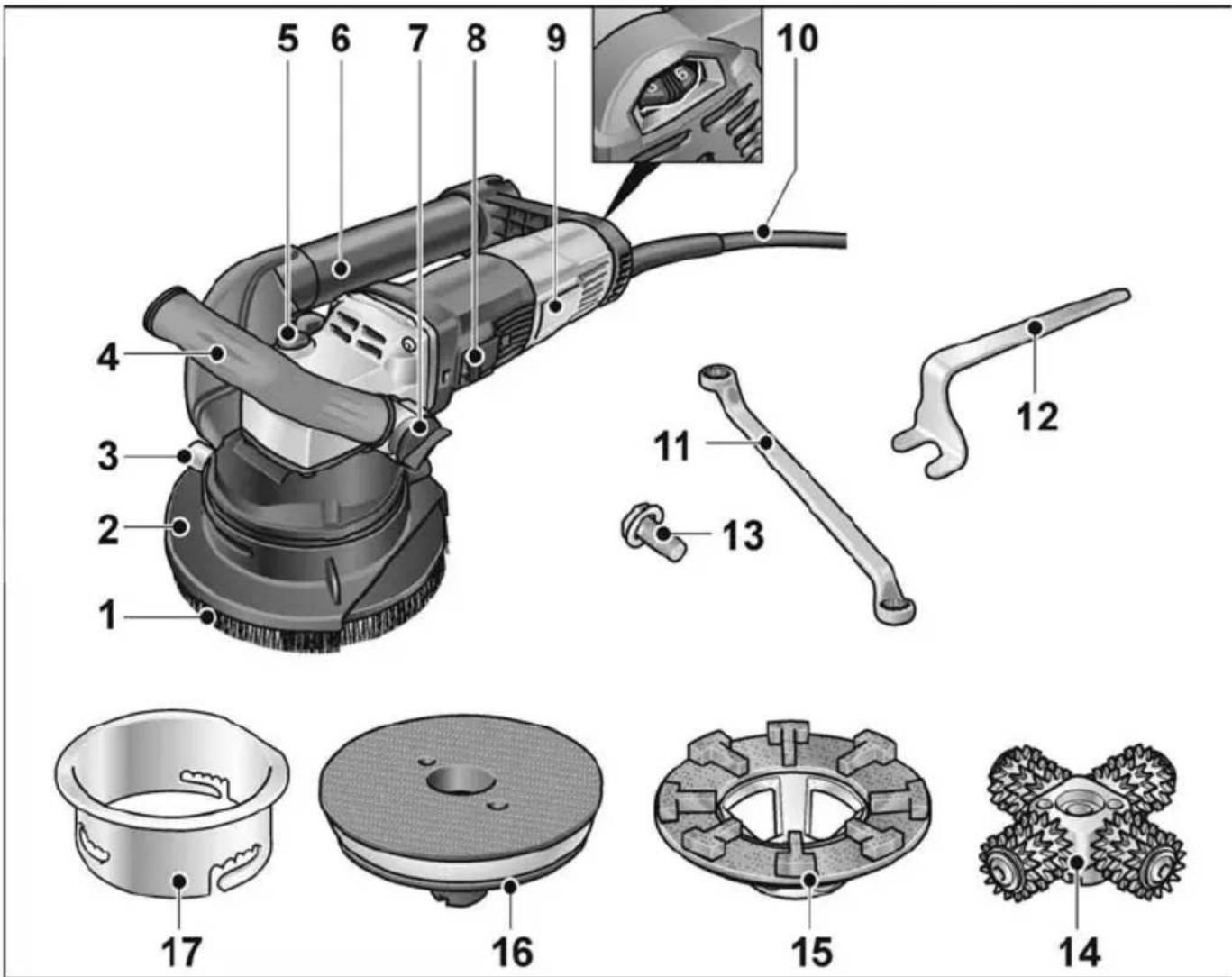

Bendras árankio vaizdas

1 Šepetinis žiedas
2 Apsauginis gaubtas su šepetiniu žiedu ir pasukamu kraštiniu segmentu
3 Fiksavimo varžtas
4 Lenkta rankena
5 Veleno fiksatorius

skirta nustatyti suklius, kai keičiami įrankiai.

6 Nusiurbimo vamzdis
7 Lenktos rankenos tvirtinimas

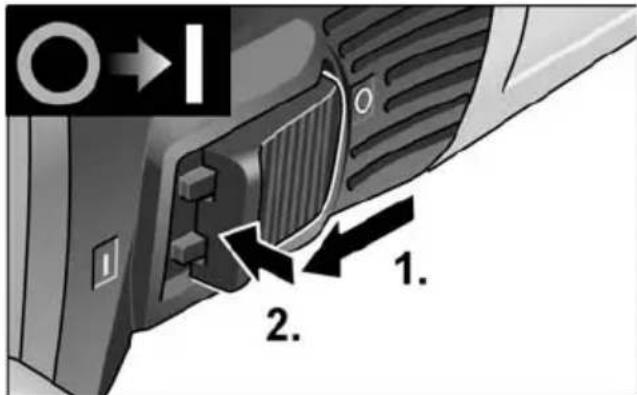

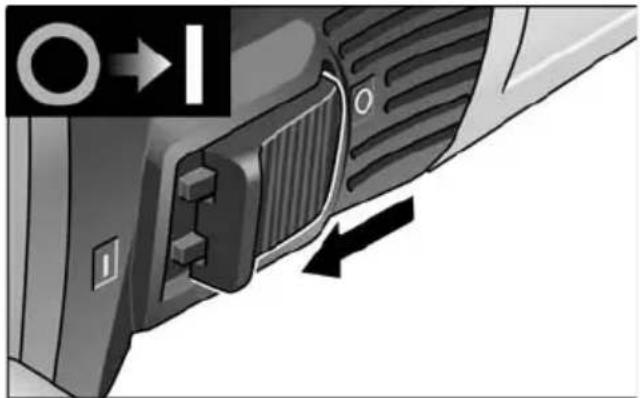

8 Jungiklis

[ranki jjungti ir išjungti.

Su fiksavimo pozicija ilgalaikio darbo režimui.

9 Irankio skydelis
10 Jungiamasis kabelis 4,0 m su tinklo kištuku
11 Žiedinis raktas
12 Prilaikymo raktas
13 Tvirtinimo varžtas
14 Frezavimo galvutė su frezavimo ratukais

Rekomenduojamas greitis: 3-4

15 Deimantinė šlifavimo lėkštelė

Rekomenduojamas greitis: 5-6

16 Kibi lěkštelė, slopinanti

Rekomenduojamas greitis: 1-3

17 Kreipiamasis stalas

Nurodymai dirbant

Prieš pirmą naudojimą

Išpakuokite elektrinį įrankį ir jo reikmenis bei priedus ir patikrinkite, ar nėra pakenkimų transportuojant.

Darbas su apsauginiu gaubtu

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

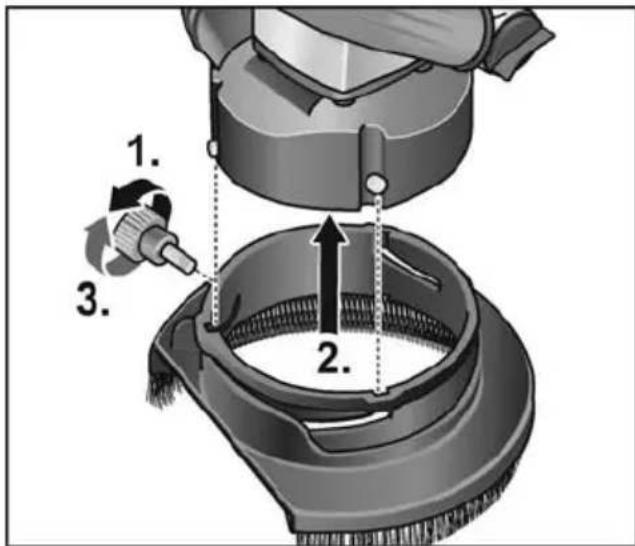

Apsauginio gaubto pritvirtinimas

1. 2. 3.

■ Atleiskite ir išsukite nustatymo varžta (1.).
Apsauginį gaubtą užmaukite ant korpuso virš griovelių (2.).
■ lsukite nustatymo varžta (3.).
■ Apsauginį gaubtą nuimkite atvirkštine eilės tvarka.

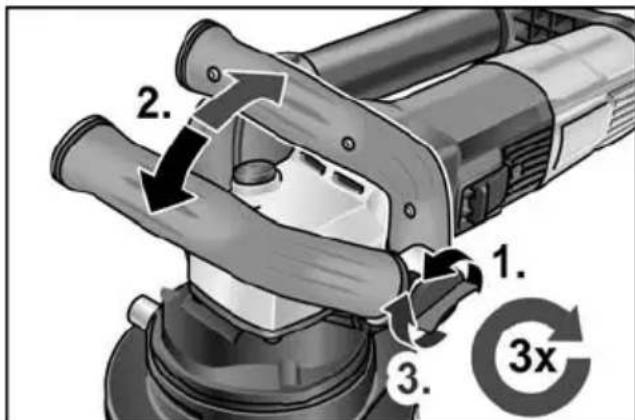

Lenktos rankenos reguliavimas

1. 2. 3. 3x

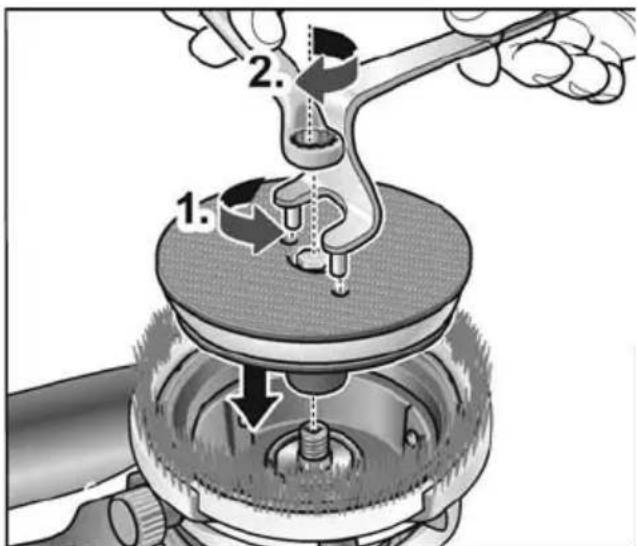

Pritvirtinkite kibia lėkštelę

■ Kontaktinęplokštelę ant suklio uždėkite.
■ Tvirtinimoivaržta jsukite i sriegi.
■ Kontaktinęplokštełę prilaikymo raktu tvirtai laikykite prieš laikrodžio rodyklę (1.).
■ Tvirtinimoivaržtą žiediniuraktu priveržkite sukdami pagal laikrodžio rodyklę (2.).
■ Šlifavimo priemonę centruodami uždėkite ant kibios lėkštelės.

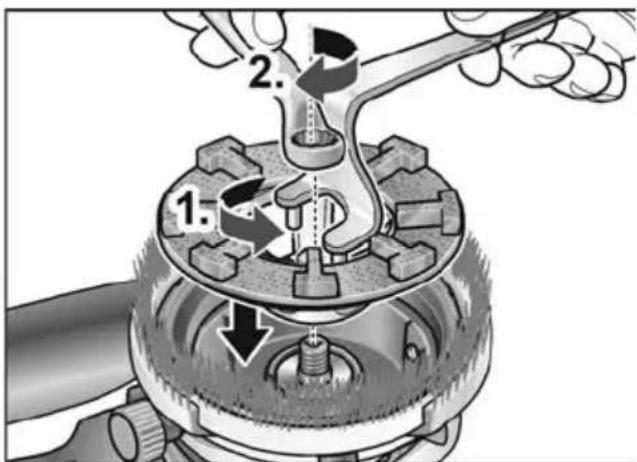

Deimantinio šlifavimo pado pritvirtinimas

■ Deimantinę šlifavimo plokštelę ant suklio uždėkite.
■ Tvirtinimoivaržta jsukite i sriegi.
■ Deimantinę šlifavimo plokštełę prilaikymo raktu tvirtai laikykite prieš laikrodžio rodyklę (1.).
■ Tvirtinimoivaržtą žiediniuraktu (min. 25 Nm) priveržkite sukdami pagal laikrodžio rodyklę (2.).

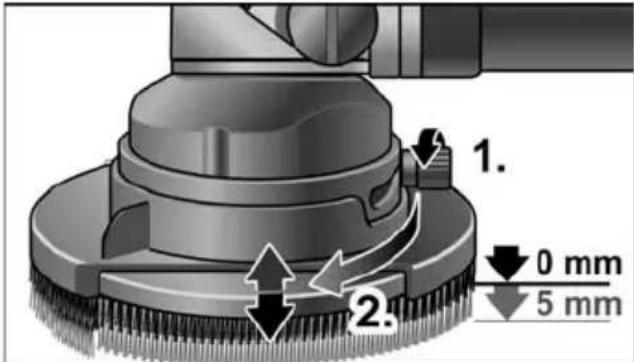

Patikrinkite apsauginio gaubto padėtį

Šepetinis žiedas privalo išljsti virš šlifavimo lėkštelės apie 0–1 mm. Norint kompensuoti deimantinės šlifavimo lėkštelės susidėvėjima, galima keisti apsauginio gaubto padėties aukštį.

1. 2. 0 mm 5 mm

■ Nustatymo varžta atsukite sukdami prieš laikrodžio rodyklės judėjimo kryptį (1.).
■ Sukdami nustatykite apsauginį gaubtą i norimą aukštį (2.).
■ Užveržkite nustatymo varžta.

Darbas su kreipiamuoju staleliu

JSPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

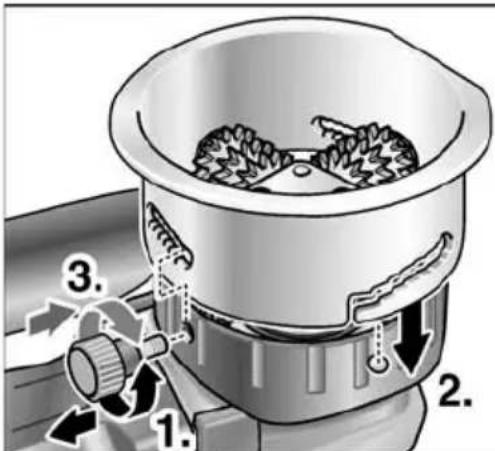

Kreipiamojo stalelio pritvirtinimas

■ Atleiskite ir išsukite nustatymo varžta (1.).
■ Kreipiamaji staleli užmaukite ant korpuso virš griovelių (2.).
■ lsukite nustatymo varžta (3.).
■ Kreipiamaji stalelì nuimkite atvirkštine eilės tvarka.

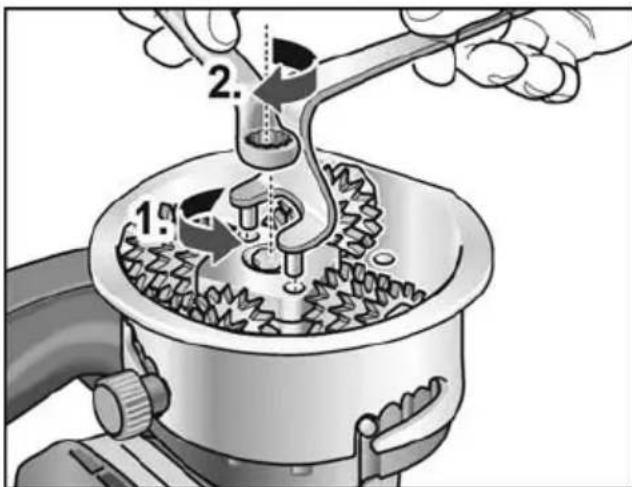

Frezavimo galvutės pritvirtinimas

■ Frezavimo galvutę ant suklio uždėkite.
■ Tvirtinimoivaržta jsukite i sriegi.
■ Frezavimo galvutę prilaikymoraktu tvirtai laikykite prieš laikrodžio rodyklę (1.).
■ Tvirtinimoivaržtą žiediniuraktu (min. 25 Nm) priveržkite sukdami pagal laikrodžio rodyklę (2.).
■ Frezavimo galvutę nuimkite atvirkštine eilės tvarka.

Nustatykite frezavimo gylj

Frezavimo gylis 6 lygiais yra nustatomas nuo 0 iki 6 mm.

Nustatymo varžtą atsukite sukdami prieš laikrodžio rodyklės judėjimo kryptį (1.).
■ Sukdami nustatykite apsauginį gaubtą i norimą aukštį.
■ Užveržkite nustatymo varžta (3.).

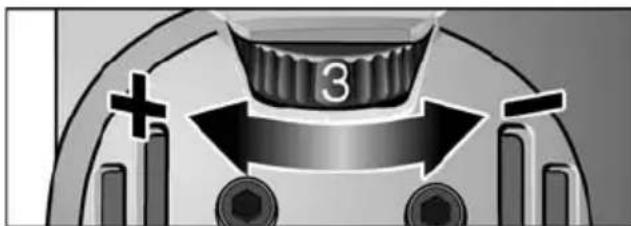

Sukimosi greičio reguliavimas

Norėdami parinkti sukimosi greitį, regulia- vimo ratuką pasukite į reikiamą padėtį.

Elektrinio įrankio jjungimas ir išjungimas

Ijungimas trumpalaikio darbo režimui be fiksavimo

■ Jungiklj pastumkite i priekj ir laikykite toje padėtyje.
■ Norėdami išjungti, jungiklį atleiskite.

Ijungimas ilgalaikio darbo režimui su fiksavimu

NURODYMAS

Dingus el. srovei, ijungtas įrankis nebeveikia.

O→I 1. 2.

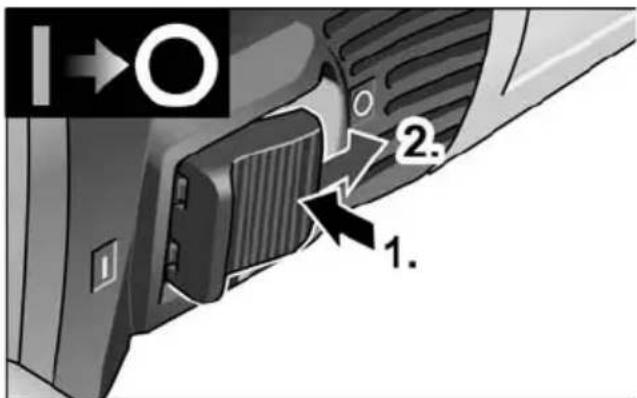

■ Jungiklj pastumkite i priekj ir užfiksuokite toje padėtyje, paspausdami jo priekinę dalj. Išjunkite prietaisą:

1. 2.

■ Norėdami išjungti įrankį, atpalaiduokite jungiklį, paspausdami jo užpakalinę dalį.

i NURODYMAS

Esant trumpalaikei perkrovai, jrenginys automatiškai išsijungia. Kad jrenginys veiktų toliau, jį išjunkite ir vėl ijunkite.

Esant perkaitimui arba per didelei apkrovai ilgalaikio darbo režime įrenginys automatiškai sumažina sukimosi greitį, kol tinkamai atvėsta. Aušinimo režimo pabaigoje įrenginys automatiškai išsijungia.

Kad įrenginys veiktų toliau, jį išjunkite ir vėl įjunkite.

Nusiurbimo įtaiso panaudojimas

ATSARGIAI!

Paviršių sanacijos freza darbo metu turi būti prijungta prie dulkių nusiurbimo įtaiso.

Išsiurbimo jrenginys turi būti leistas naudoti akmens dulkių išsiurbimui.

Sveikatai itin pavojingu, vėži sukeliančiu, sausų dulkių išsiurbimui turi būti naudojamas specialus išsiurbimo įrenginys, turintis atitinkamą leidimą eksploatuoti.

Esant bet kokiam išsiurbimo įrenginio gedimui nedelsdami nutraukite darbą ir išjunkite prietaisą. Prieš pradėdami vėl naudoti įrankį pašalinkite gedimą.

i NURODYMAS

Naudodami šlifuoklj renovavimo darbams RE 16-5 115 privalote prijungti M klasės dulkių siurblj.

"click"

■ Nusiurbimo žarną pritvirtinkite prie jungiamojo atvamzdžio.
Nusiurbimo žarną prijunkite prie nusiurbimo įtaiso. Laikykitės nurodymų, esančių nusiurbimo įtaiso instrukcijoje! Patikrinkite tvirtinimą! Reikalui esant naudokite atitinkamą adapterį.

i NURODYMAS

Jei Jūsų turimam dulkių siurbliui reikia specialaus jungimo atvamzdžio (t.y. jam netinka standartinis 32 mm ar 36 mm dydžio jungimo atvamzdis, esantis elektrinio įrankio komplekte), susisiekite su siurblio gamintojais ir užsakykite tinkamą adapterį.

Darbas įrankiu

!SPÉJIMAS!

Besisukanti šlifavimo lėkštelė neturi liestis su ašttriais išsikišusiais daiktais. Atatürkos pavojus! Šlifavimo lėkštelės pažeidimai. Būtinai pakeiskite apgadintą arba stipriai susidėvėjusią šlifavimo lėkštelę.

ATSARGIAI!

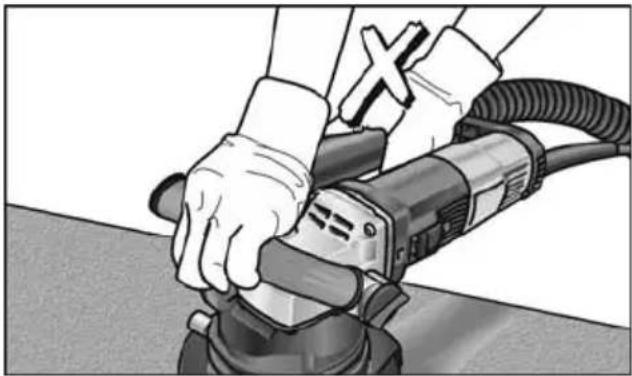

Elektrinį įrankį visada laikykite abejomis rankomis!

1. Pritvirtinkite apsauginj gaubta arba kreipiamaji staleli.
2. [rank] pritvirtinkite.
3. Apsaugini gaubta arba kreipiamaji staleli nustatykite i tinkamą aukšti.
4. Prijunkite nusiurbimo įtaisą.
5. Ijunkite tinklo kabelio kištuką.
6. Atlikite bandomaji jungimą, kad patikrintumėte, ar įrankis tinkamai įtvirtintas. ljunkite elektrinį įrankį (nefiksuodami jungiklio) ir leiskite jam veikti apie 30

sekundžių. Patikrinkite, ar nėra disbalanso arba vibracijų.

1. Sureguliuokite reikiamą sukimosi greitį.
2. ljunkite nusiurbimo įtaisą.
3. Elektrini jranki visada laikykite abejomis rankomis.

Vieną ranką visada laikykite ant elektrinio įrankio, kad gedimo atveju galėtumėte nedelsdami jį išjungti.

Naudojant apsauginį gaubtą

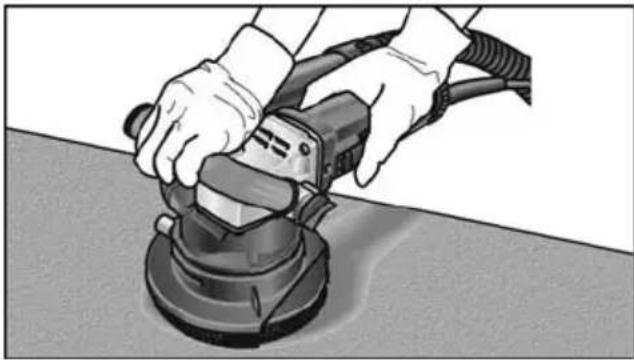

■ Šlifuoklj renovavimo darbams padėkite ant apdirbamo paviršiaus.
Šepetinis žiedas privalo glaudžiai priglusti prie apdirbamo paviršiaus.
■ Paspauskite stipriau, kad šlifavimo įrankis liestų apdirbamą paviršių. Šlifuoklj renovavimo darbams stumdykite persidengiančiais judesiais.

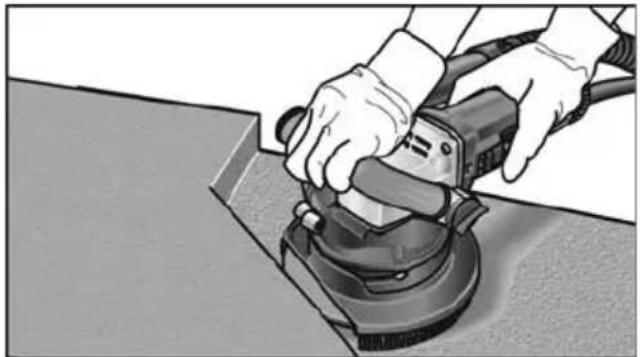

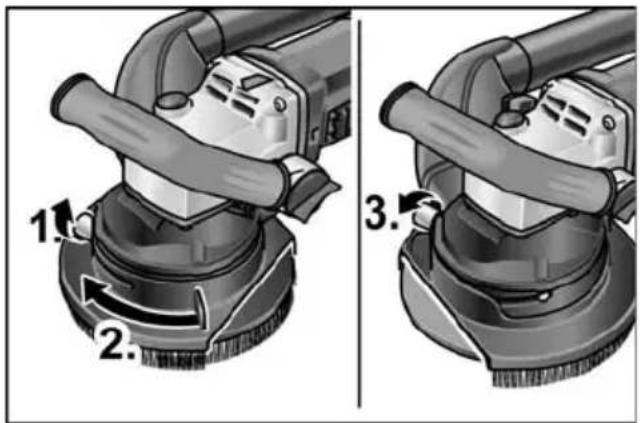

■ Šlifuojant kampuose:

– Prietaisą išjunkite ir laukite, kol visiškai sustos šlifavimo įrankis.

1 2. 3.

• Atsukite fiksavimo sraigta (1.).
  – Pasukamą kraštini segmentą pasukite i dešinę (2.).
  – Užveržkite fiksavimo varžta (3.).
  – Vèl jjunkite prietaisą.

■ Kreipiamaji stalelį visu paviršiumi padėkite ant apdirbamo paviršiaus.
■ Šlifuoklj renovavimo darbams stumdykite persidengiančiais judesiais.
■ Kad galètumète šlifuoti kampuose, kreipiamojo stalelio viena pusė turi išpjovą.

Reguliariai tikrinkite, ar sukasi frezavimo ratukai ant savo ašių. Jei reikia, pašalinkite susikaupusias dulkes.

Baige darba

■ Baigę darbą, elektrini įrankį išjunkite ir ištraukite tinklo kištuką.
■ Išjunkite nusiurbimo įtaisą.
■ Išvalykite elektrinį įrankį.

Techninis aptarnavimas ir priežiūra

!SPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

i NURODYMAS

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.

Valymas

!SPÉJIMAS!

Nenaudokite vandens arba skystų valiklių.

Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
Apsaugini gaubtą arba kreipiamajj staleli išvalykite sausu suslėgtuoju oru. Tvirtai prilipusius nešvarumus pašalinkite su teptuku arba šepetėliu.

Remontas

Remontuoti atiduokite tik i gamintojo igaliotas dirbtuves.

i NURODYMAS

Garantiniu laikotarpiu neleistina atsukti sraigtų variklio korpuse. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

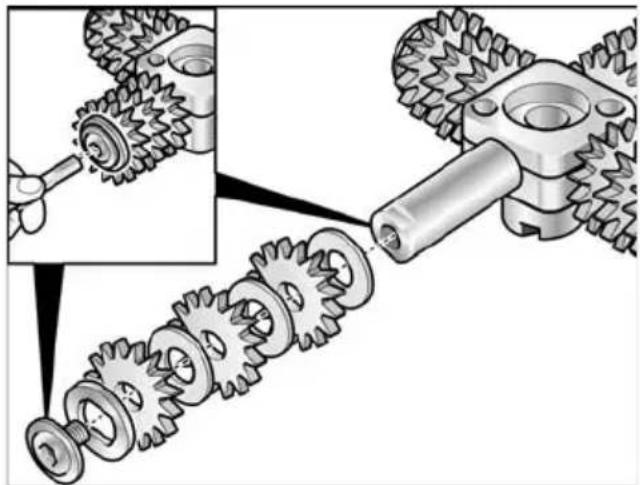

Frezavimo galvutės frezavimo ratukų keitimas

ATSARGIA!!

Visuomet naudokite vienodo tipo frezavimo ratukus.

Informaciją apie tinkamą frezavimo ratukų montavimą rasite kartu su frezavimo ratukais tiekiamoje montavimo instrukcijoje.

Atsarginės dalys, priedai ir reikmenys

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuot

ISPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse

Neišmeskite elektrinių įrankių į buitinių atlieku konteinerius

Pagal Europos Sajungos direktyva

Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE-Atitikimo deklaracija

EB atitikties deklaracija pateikta šios naudojimo instrukcijos I priede.

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas.

Gamintojas ir jo atstovai neatsako už nuostolius, jeigu įrankis buvo naudojamas ne pagal paskirtį arba kartu su kitų gamintojų gaminiais

Saturs

Izmantotie simboli 333

Jūsu drošībai 333
